Безрулонний дах будівлі

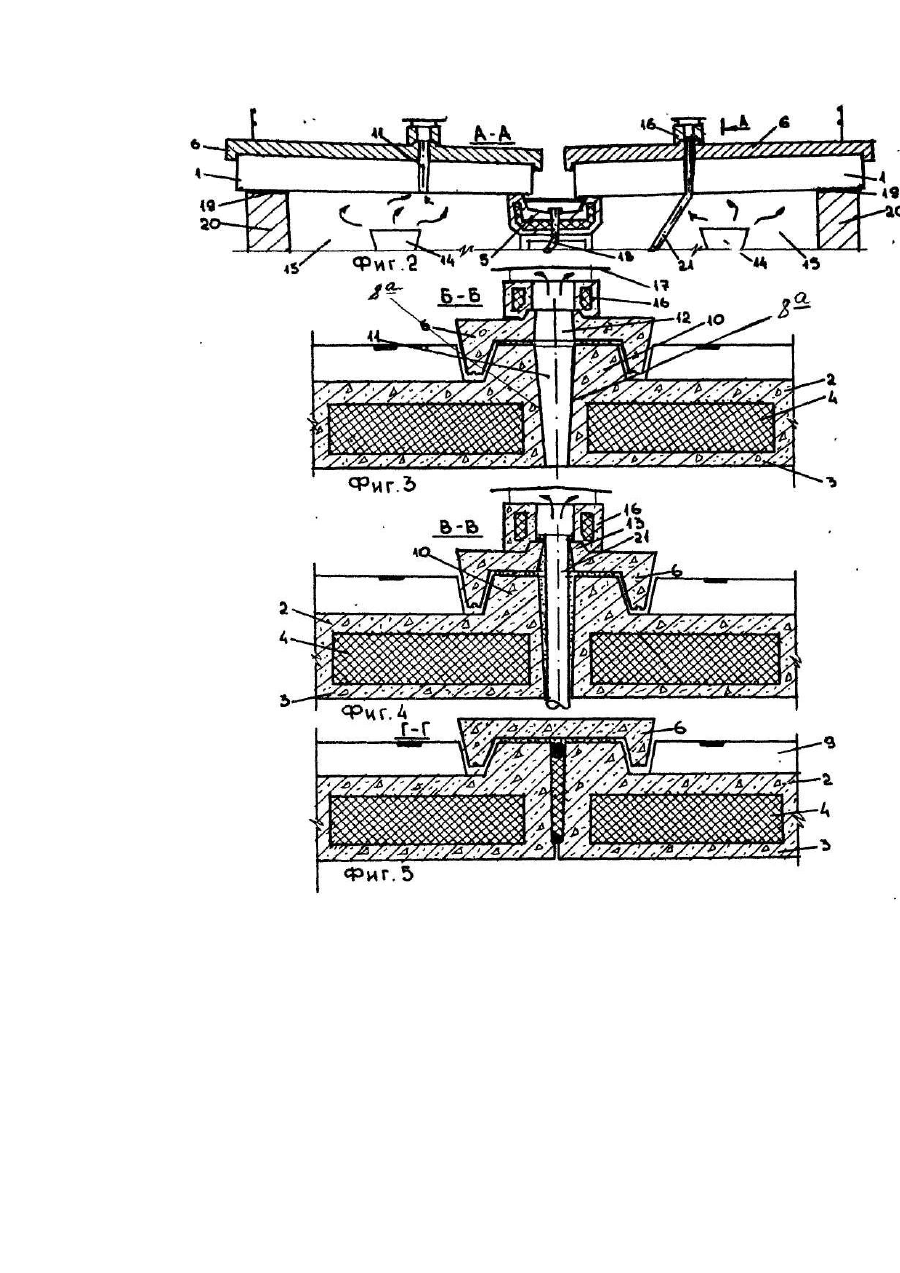

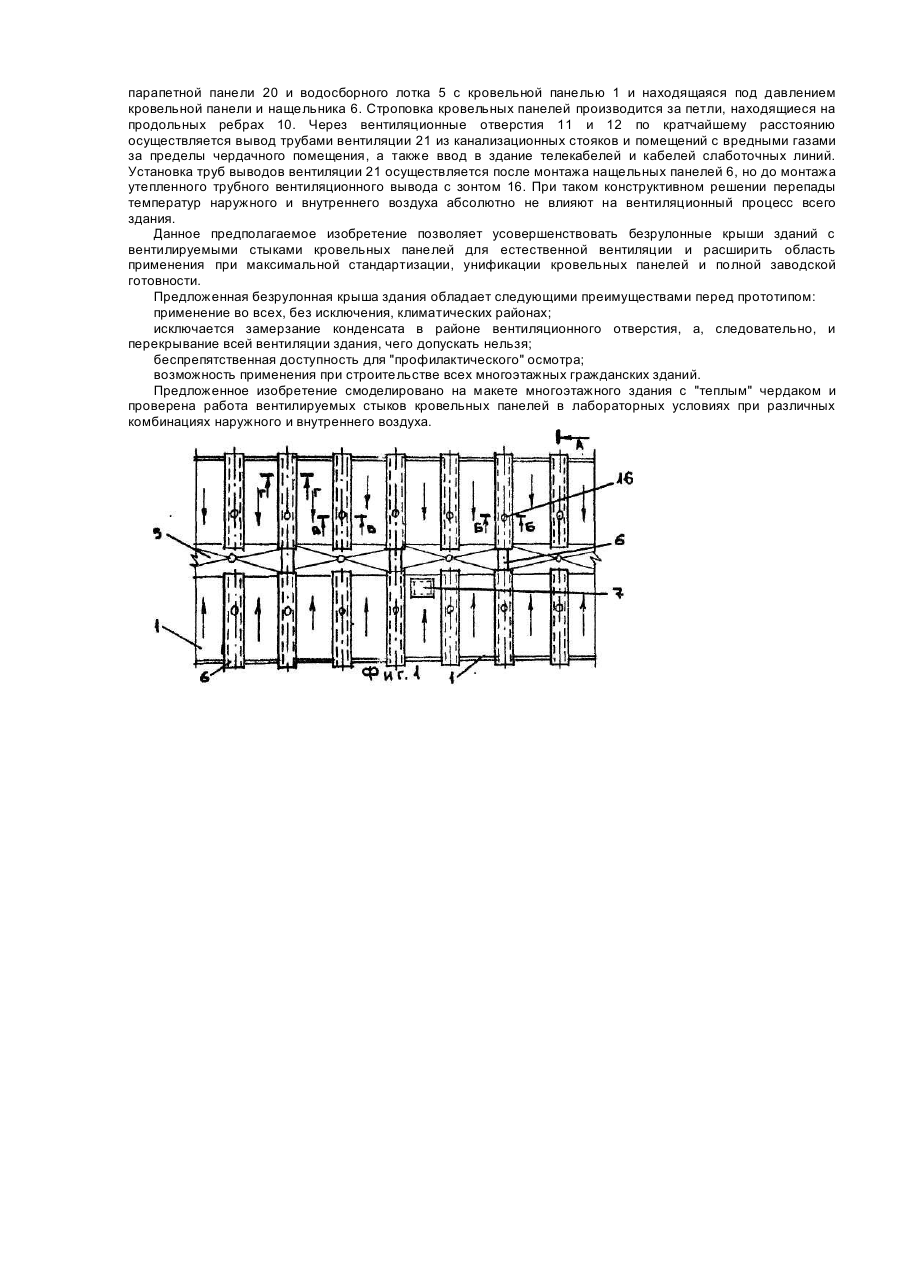

Изобретение относится к гражданскому строительству, в частности к безрулонным крышам зданий, и может быть преимущественно использовано в многоэтажных жилых и общественных зданиях с "теплым" чердаком при внутреннем и наружном водоотводе. Наиболее близким техническим решением к предлагаемой безрулонной крыше является безрулонная крыша здания, включающая стены чердака, водосборные лотки, уложенные рядами с зазором железобетонные наклонные кровельные панели с каналами и продольными пазами, в которых размещены с зазором гребни нащельника, и, при этом, каждая кровельная панель на продольных гранях выполнена с вертикальными вырезами, образующими при соединений смежных панелей отверстия, имеющие форму перевернутого усеченного конуса, а сами кровельные панели выполнены с расположенными у продольных кромок наружными ребордами и между смежными кровельными панелями размещены теплоизолирующие и герметизирующие элементы. Недостатками такой безрулонной крыши являются: ограниченность применения по климатическим районам из-за возможного обледенения всего вентилируемого стыка при наружных отрицательных температурах, и как следствие этого - ухудшение всего вентиляционного процесса здания; Недоступность для "профилактического" осмотра внутренней части вентилируемого стыка под нащельником; в зимнее время возможно надувание снега под нащельник через продольные пазы, так как свободное опирание нащельника таковому не препятствует. Заявляемое изобретение направлено на улучшение эксплуатационных качеств безрулонной крыши за счет ускорения циркуляции системы воздухообмена всего здания. Оно достигается благодаря тому, что в безрулонной крыше здания, включающей трехслойные кровельные панели с вертикальными вырезами в виде половины перевернутого усеченного конуса на продольных гранях, водосборных лотков внутреннего водостока и нащельных панелей с гребнями, предусмотрены следующие конструктивные отличия: на каждой кровельной панели продольные ребра располагаются у самых кромок и, при этом, вырезы на продольных гранях в виде половины перевернутого усеченного конуса проходят через ее толщину и продольные ребра; в плите железобетонного нащельника имеется сквозное вентиляционное отверстие, совпадающее при монтаже с вентиляционным отверстием в виде перевернутого усеченного конуса, образованное смежными кровельными панелями беэрулонной крыши; через трубный утепленный вентиляционный вывод с зонтом, монтируемый на вентиляционное отверстие железобетонного нащельника, вентилируемый воздушный поток выводится за пределы чердачного помещения; для предотвращения попадания в стык кровельных панелей воды из атмосферных осадков на верхней части железобетонного нащельника вокруг вентиляционного отверстия предусмотрена реборда. Использование в берулонных крышах зданий на каждой кровельной панели вырезов на продольных гранях в виде половины перевернутого усеченного конуса, проходящих через ее толщину с продольными ребрами и размещенных у самых кромок, как в вентиляционных отверстий с ребордами вокруг них на железобетонных нащельниках, а также утепленных вентиляционных трубных выводов с приподнятым зонта* монтируемым на них, не обнаружено них, безрулонных крышах-аналогах ни в других крышах, что служит основанием для вывода о том, что предложенное техническое решение соответствует критерию "существенное отличие". Техническая сущность безрулонной крыши здания поясняется чертежом, нн котором: фиг.1 - фрагмент плана безрулной крыши здания; фиг.2 - разрез А-А фиг.1; фиг.3 - разрез Б-Б фиг.1; фиг.4 - разрез В-В фиг.1; фиг.5 - разрез Г-Г фиг.1. Предложенная безрулонная крышка здания состоит из трехслойных кровельных панелей1, состоящих из верхнаго водоизоляционного 2 и нижнего пароизоляционного 3 слоев, между которыми роль теплоизоляционного слоя выполняют термовкладыши 4, а также водосборных лотков 5 внутреннего водостока, нащельных панелей 6 и утепленных вентиляционных трубных выводов 7 с приподнятым зонтом 8. На каждой продольной грани кровельной панели 1 выполнено по одному вертикальному вырезу в виде половины перевернутого усеченного конуса 8а, а в верхней части одно поперечное ребро 9 и по краям два продольных ребра 10 для предотвращения залива стыков смежных кровельных панелей водой атмосферных осадков. Смежными кровельными панелями образуются вентиляционные отверстия 11 в виде перевернутого усеченного конуса. Продольные стыки перекрываются железобетонными нащельниками 6 со сквозными вентиляционными отверстиями 12, вокруг которых предусмотрены реборды 13 для предотвращения залива стыков дождевой водой. Железобетонные нащельники укладываются на продольные ребра 10 смежных кровельных панелей на растворе и, при этом, их вентиляционные отверстия 12 совпадают с вентиляционными отверстиями 11 кровельных панелей. Вентилируемый воздух из помещений по вытяжным каналам и через оголовки-диффузоры 14 поступает в чердачное помещение 15, равномерно обогревая его, проходит через вентиляционные отверстия кровельных панелей и нащельника, а затем по утепленному трубному вентиляционному выводу 16 с приподнятым зонтом 17 выводится за пределы чердачного помещения. Зонт служит для предотвращения попадания атмосферных осадков в вентиляционное отверстие и выполняется с уклоном для отвода конденсата, который будет образовываться на его нижней части, обогреваемой теплым вентилируемым воздухом. Конденсат в жидком состоянии по наклоненным кровельным панелям попадает в водосборные лотки, а затем в ливневую канализацию 18. Зазоры между кровельными петлями, не участвующие в вентиляционном процессе, теплоизолируются утеплителем и герметизируются. Герметич-4ость стыка обеспечивает уплотняющая μοкладка 19, укладываемая на контактную поверхность парапетной панели 20 и водосборного лотка 5 с кровельной панелью 1 и находящаяся под давлением кровельной панели и нащельника 6. Строповка кровельных панелей производится за петли, находящиеся на продольных ребрах 10. Через вентиляционные отверстия 11 и 12 по кратчайшему расстоянию осуществляется вывод трубами вентиляции 21 из канализационных стояков и помещений с вредными газами за пределы чердачного помещения, а также ввод в здание телекабелей и кабелей слаботочных линий. Установка труб выводов вентиляции 21 осуществляется после монтажа нащельных панелей 6, но до монтажа утепленного трубного вентиляционного вывода с зонтом 16. При таком конструктивном решении перепады температур наружного и внутреннего воздуха абсолютно не влияют на вентиляционный процесс всего здания. Данное предполагаемое изобретение позволяет усовершенствовать безрулонные крыши зданий с вентилируемыми стыками кровельных панелей для естественной вентиляции и расширить область применения при максимальной стандартизации, унификации кровельных панелей и полной заводской готовности. Предложенная безрулонная крыша здания обладает следующими преимуществами перед прототипом: применение во всех, без исключения, климатических районах; исключается замерзание конденсата в районе вентиляционного отверстия, а, следовательно, и перекрывание всей вентиляции здания, чего допускать нельзя; беспрепятственная доступность для "профилактического" осмотра; возможность применения при строительстве всех многоэтажных гражданских зданий. Предложенное изобретение смоделировано на макете многоэтажного здания с "теплым" чердаком и проверена работа вентилируемых стыков кровельных панелей в лабораторных условиях при различных комбинациях наружного и внутреннего воздуха.
