Дах будівель і споруд

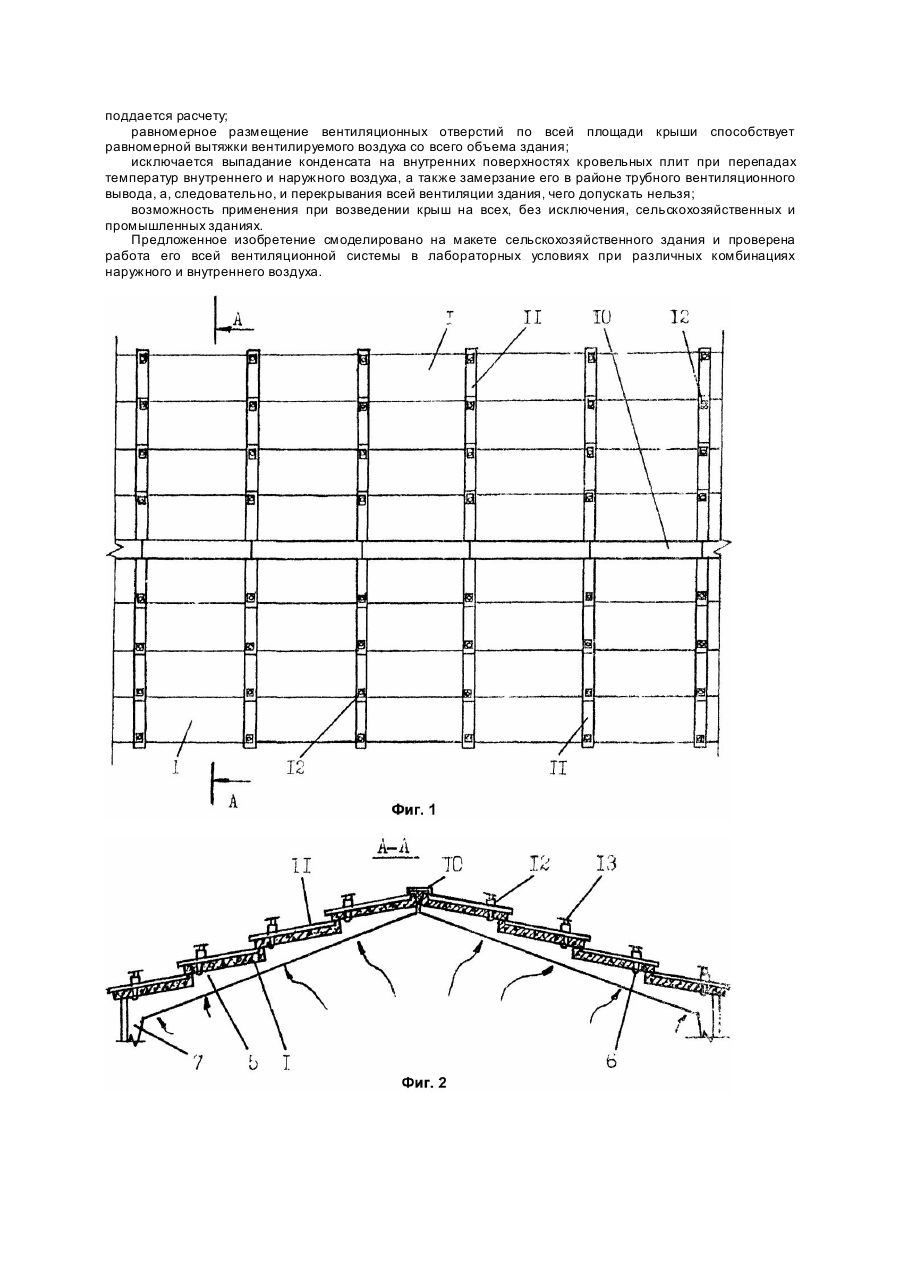

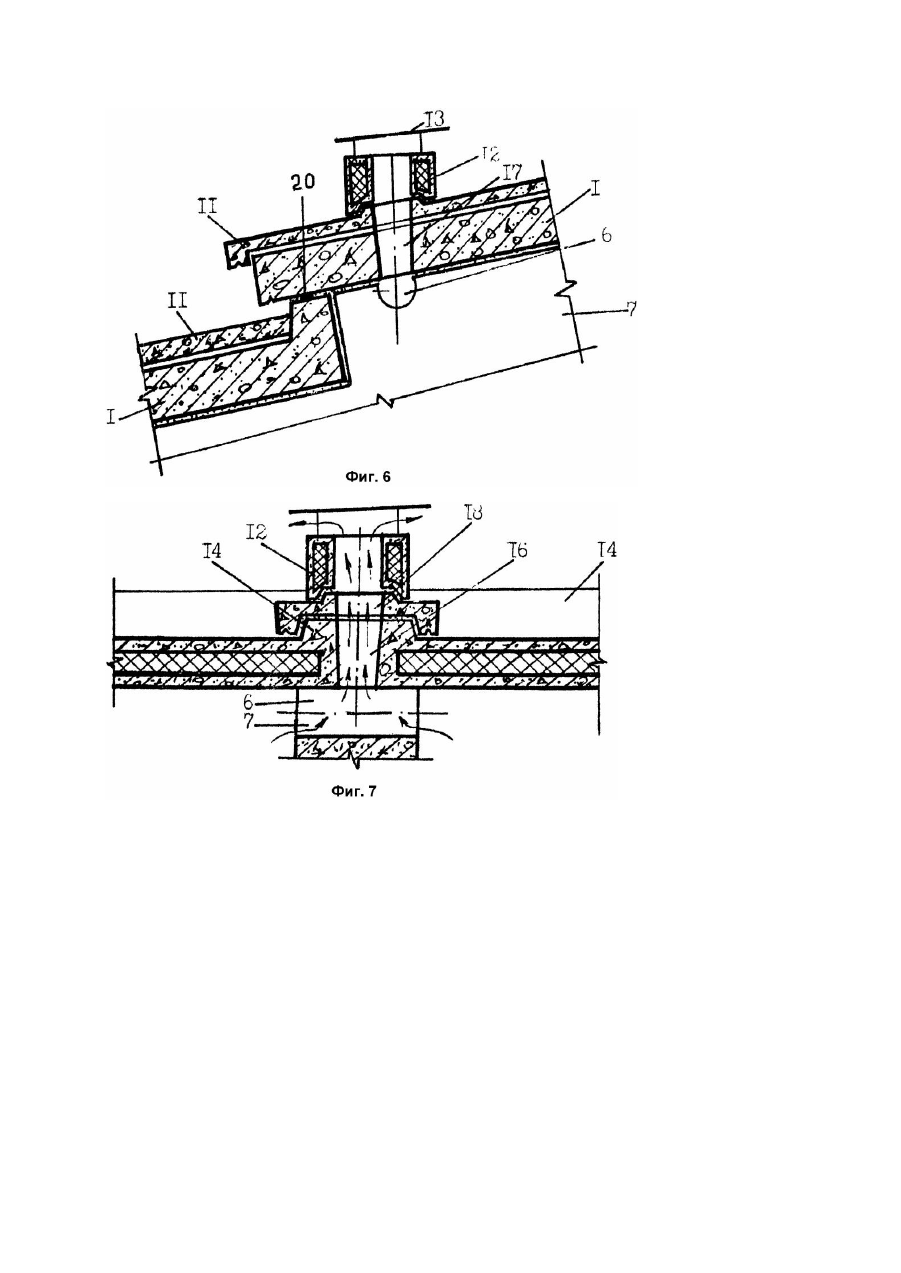

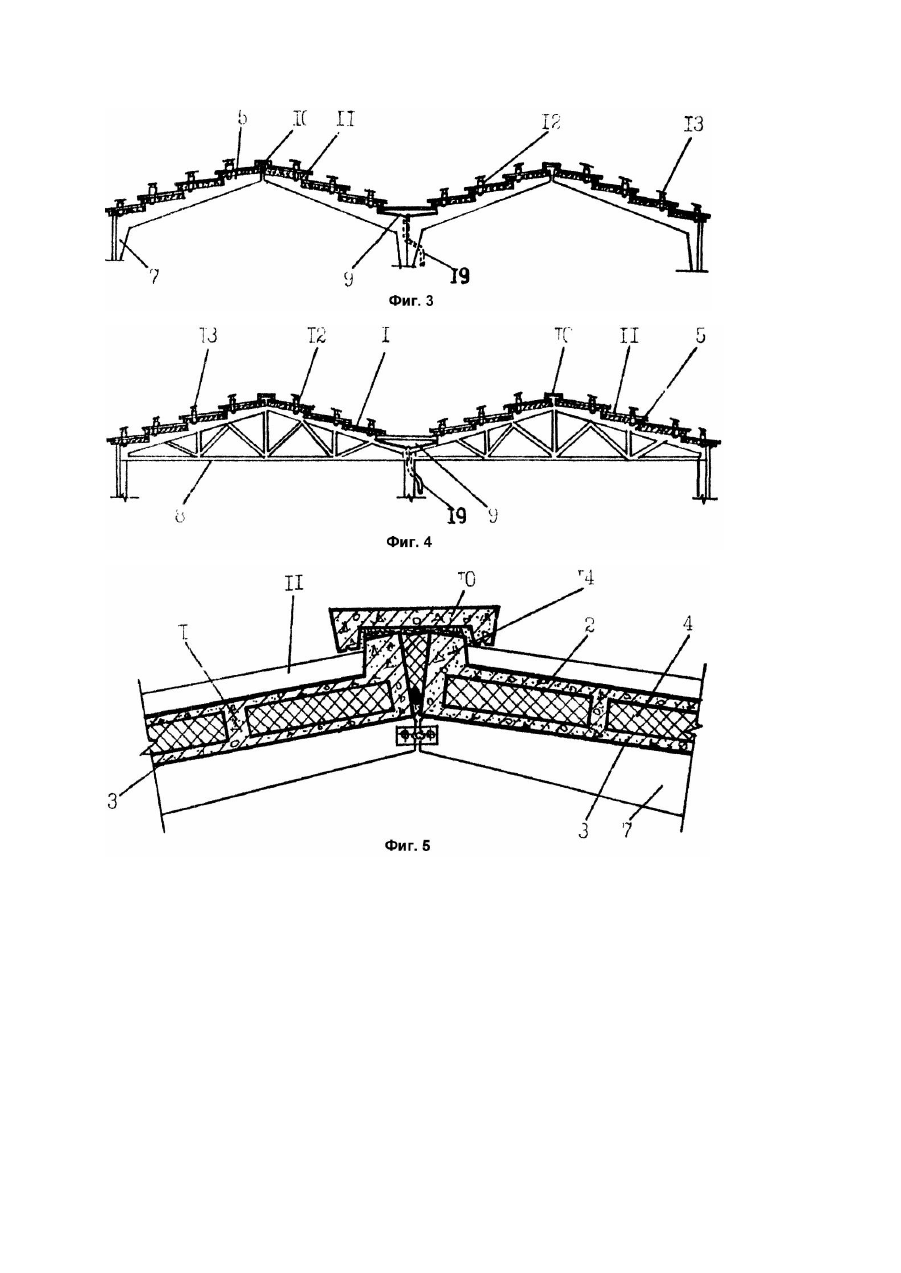

Изобретение относится к строительству и может быть преимущественно использовано при возведении крыш как в однопролетных, так и в многопролетных сельскохозяйственных и промышленных зданиях с каскадным наружным или внутреннем отводе воды. Наиболее близким техническим решением к предлагаемой крыше зданий и сооружений является крыша зданий и сооружений включающая плиты с поперечными ребрами, расположенными на некотором расстоянии от граней плит, установленные с зазором, образующим между ними вентиляционные каналы, коньковый и плитные нащельники, и, при этом, плиты выполнены с пустотами, частично заполнены утеплителем и сообщающимися с вентиляционными каналами, а последние снабжены заглушками, размещенными в одном из торцов каждого канала в шахматном порядке причем величина зазора между плитами равна 0,1 - 0,12 высота плиты. Недостатком такой крыши является недостаточная эффективность вентиляции зданий, вследствие того, что она производится через коньковый узел и промежутки между плитами и не поддается расчету. Это приводит к неравномерности проветривания всего здания и, как следствие этого, возможно образование невентилируемых "застойных" зон в объеме помещения. В основу изобретения положена задача создать такую крышу для зданий, в которой путем усовершенствования конструкции плит достигается повышение эффективности вентиляции, что улучшает эксплуатационные качества крыши. Задача решается тем, что предложена крыша зданий и сооружений, включающая плиты с поперечными ребрами, установленные с зазором, образующим между ними вентиляционные каналы, и выполненные с пустотами, частично заполненные утеплителем, коньковые и плитные нащельники, в которой согласно изобретению ребра расположены у самых поперечных кромок плит и выполнены заодно с ними, при этом плиты содержат вертикальные вырезы в виде половины перевернутого усеченного конуса, проходящие через всю толщин у поперечной грани с поперечным ребром. Техническая сущность крыши зданий и сооружений поясняется чертежом, на котором: фиг.1 - фрагмент плана крыши; фиг.2 - разрез А - А фиг.1; фиг.3 - поперечный разрез многопролетного сельскохозяйственного здания; фиг.4 - поперечный разрез многопролетного промышленного здания; фиг.5 - коньковый узел крыши; фиг.6 - поперечный стык плит; на фиг.7 - продольный стык плит с утеплителем. Предложенная крыша зданий и сооружений состоит из трехслойных кровельных плит 1, состоящих из верхнего водоизоляционного 2 и нижнего пароизоляционного 3 слоев, между которыми роль теплоизоляционного слоя выполняют термовкладыш 4, и уложенных наклоном на уступы 5 с поперечным вырезом 6 по верхнему поясу несущи х конструкций - рам 7 или ферм 8 для каскадного сброса воды, а также водосборных лотков 9 внутреннего водостока, коньковых нащельников 10, плитных нащельников 11 и утепленных вентиляционных тр убных выводов 12 с приподнятым зонтом 13. Для предотвращения попадания воды в стыки на верхней части по краям плиты имеются одно продольное 14 и два поперечных ребра 15. На каждой поперечной грани кровельной плиты 1 выполнено по одному вертикальному вырезу в виде половины перевернутого усеченного конуса 16, проходящего через толщину поперечной грани с поперечным ребром. Смежными кровельными плитами образовывается вентиляционное отверстие в виде перевернутого усеченного конуса 17. Поперечные стыки плит перекрываются железобетонными нащельниками на растворе со сквозным вентиляционным отверстием 18, на который укладывается утепленный трубный вентиляционный вывод 12 с приподнятым зонтом 13. При этом вентиляционное отверстие, образованное смежными кровельными плитами, совпадает с вентиляционным отверстием плитного нащельника и утепленного трубного вентиляционного вывода, а также с вырезом для вентиляции на уступе верхнего пояса железобетонной несущей конструкции. Вентилируемый воздух согревает внутреннее пространство здания, а затем через эти отверстия, равномерно размещенные по всей площади крыши, выводится за пределы здания. Зонт на трубном вентиляционном выводе служит для предотвращения попадания атмосферных осадков в вентиляционное отверстие и выполняется с уклоном для отвода конденсата, который будет образовываться на его нижней части, обогреваемой теплым вентилируемым воздухом. Конденсат в жидком состоянии по наклонным кровельным плитам сбрасывается с крыши или попадает в водосборные лотки, а затем в ливневую канализацию 19. Зазоры между кровельными панелями, не участвующие в вентиляционном процессе, теплоизолируются утеплителем и герметизируются. Герметичность стыка обеспечивает уплотняющая прокладка 20, укладываемая на контактную поверхность смежных кровельных плит и уступа верхнего пояса железобетонной несущей конструкции, и находящаяся под давлением плите нащельником. Через вентиляционное отверстие 17 по кратчайшему расстоянию осуществляется также вентиляция трубами воздуха с вредными газами, который недопустимо использовать в здании, а также ввод в здание любых кабелей. Установка труб такой вентиляции осуществляется после монтажа плитных нащельников 11, но до монтажа трубного вентиляционного вывода 12. При таком конструктивном решении перепады температур наружного и внутреннего воздуха абсолютно не влияют на вентиляционный процесс всего здания или сооружения. Данное предлагаемое изобретение позволяет усовершенствовать крыши сельскохозяйственных и промышленных зданий и сооружений при естественной вентиляции и расширить область применения при максимальной стандартизации, унификации кровельных плит и полной их заводской готовности. Предложенная крыша зданий и сооружений обладает следующими преимуществами перед прототипом: вентиляционный процесс через вентиляционные отверстия определенных геометрических размеров поддается расчету; равномерное размещение вентиляционных отверстий по всей площади крыши способствует равномерной вытяжки вентилируемого воздуха со всего объема здания; исключается выпадание конденсата на внутренних поверхностях кровельных плит при перепадах температур внутреннего и наружного воздуха, а также замерзание его в районе трубного вентиляционного вывода, а, следовательно, и перекрывания всей вентиляции здания, чего допускать нельзя; возможность применения при возведении крыш на всех, без исключения, сельскохозяйственных и промышленных зданиях. Предложенное изобретение смоделировано на макете сельскохозяйственного здания и проверена работа его всей вентиляционной системы в лабораторных условиях при различных комбинациях наружного и внутреннего воздуха.
