Волоконно-оптичний кабель з двошаровою дротяною бронею

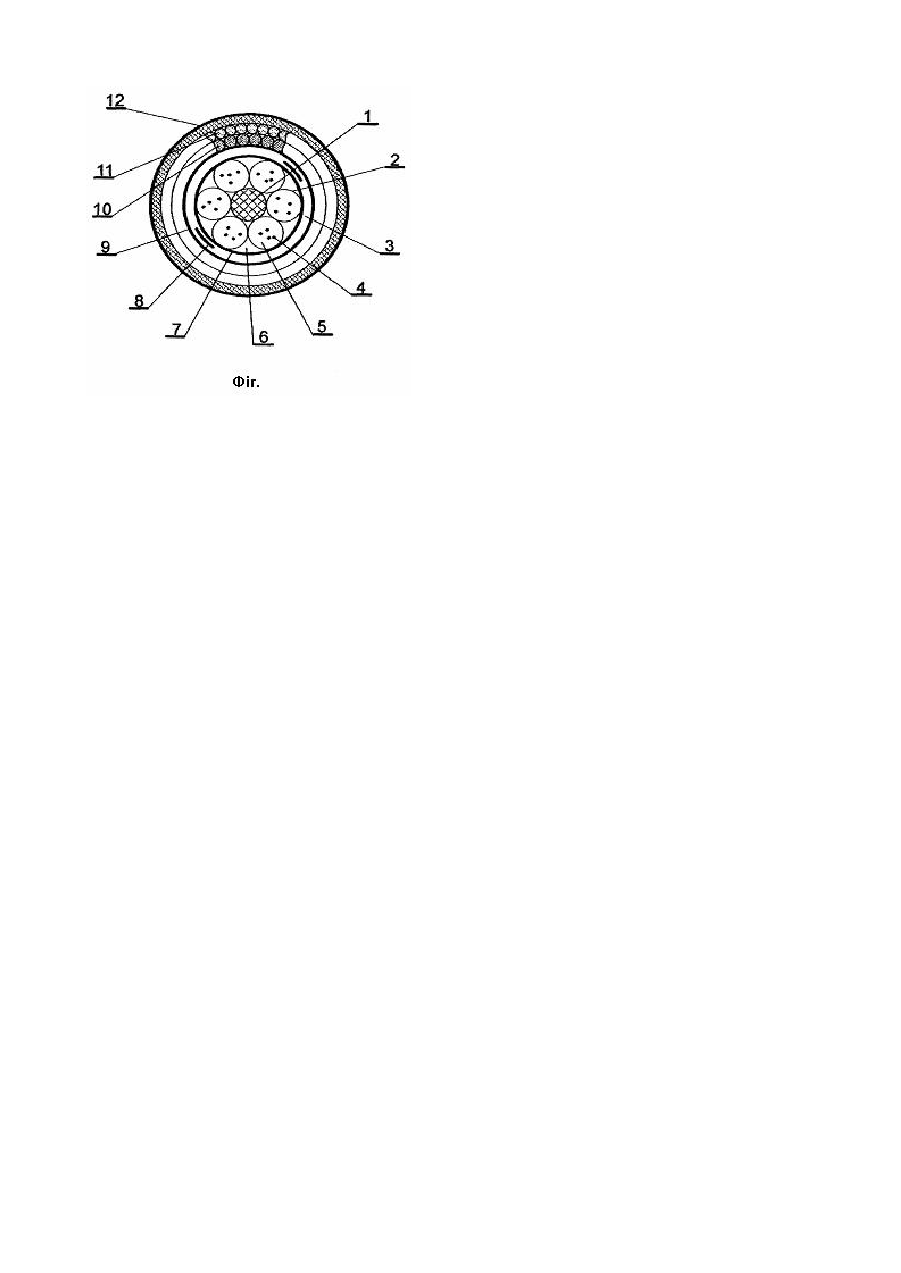

Корисна модель відноситься до волоконно-оптичних кабелів для передачі оптичних сигналів. Відомий волоконно-оптичний кабель, який містить скловолокно та послідовно нанесені на нього захисне покриття і оболонку [1]. Його недоліком є недостатня кількість оптичних каналів та низька стійкість до дії зовнішнього середовища. Найбільш близьким до запропонованої корисної моделі є волоконно-оптичний кабель, що складається з осердя у вигляді центрального силового елемента, розміщених навколо нього оптичних модулів у вигляді тр убок з оптичними волокнами в них, гідрофобної речовини всередині та між оптичними модулями, полімерної плівки, полімерної нитки і зовнішнього покриття. [2]. Недоліком згаданого вище кабеля є недостатня стійкість до дії зовнішнього середовища та механічних ушкоджень, особливо в умовах сипучих та повзучих гр унтів. Задачею корисної моделі є підвищення стійкості кабеля до агресивної дії зовнішнього середовища та механічних ушкоджень в умовах сип учи х та повзучих гр унтів. Поставлена задача вирішується наявністю додаткових елементів та їх взаємозв'язками і технологією виготовлення кабеля. Відповідність критерію "новизна" запропонованому волоконно-оптичному кабелю забезпечує те, що він додатково містить два послідовно накладені шари круглих оцинкованих сталевих дротин та оболонку, причому дротини накладені з відкручуванням по спіралі навколо осердя, напрямок спіралі в одному шарі протилежний по відношенню до напрямку спіралі іншого шару, кратність кроку скручування дротин в кожному шарі лежить в межах 12...14, а оболонка виготовлена з поліетилену високої густини або поліетилену підвищеної міцності, наприклад з бімодального поліетилену. Відповідність критерію "суттєві відзнаки" забезпечується тим, що ознаки властиві запропонованому волоконно-оптичному кабелю не містяться в прототипі та інших технічних рішеннях в цій галузі техніки. На Фіг.наведено схематичне зображення волоконно-оптичного кабеля. Кабель складається з осердя 9 у вигляді центрального силового елемента 1, оптичних модулів 2, зовнішнього покриття 3, оптичних волокон 4, гідрофобної речовини 5 всередині трубок оптичних модулів, гідрофобної речовини 6 між оптичними модулями, полімерної плівки 7, полімерної нитки 8. Поверх осердя нанесено два шари оцинкованих сталевих дротин 10, 11 та оболонка 12. Кабель працює так. Оптичні волокна 4, які служать для передачі оптичних сигналів по кабелю, розміщені вільно в середовищі гідрофобної речовини 5, всередині трубок оптичних модулів 2. Завдяки цьому вони захищені від дії механічних напруг. Оптичні модулі 2 скручені навколо центрального елемента 1 по спіралі, яка періодично змінює свій напрямок, що забезпечує можливість їх вільного повздовжнього переміщення і стійкість до дії розтягуюгих напруг. Простір між оптичними модулями 2 заповнено гідрофобною речовиною б, яка захищає їх від дії вологи зовнішнього середовища. Поверх оптичних модулів 2, поздовжньо, з перекриттям нанесена полімерна плівка 7, скріплена полімерною ниткою 8, що додатково утримує оптичні модулі та запобігає розтіканню гідрофобної речовини 6 в процесі виготовлення кабеля. Поверх полімерної плівки 7 методом екструзії з обтисненням нанесене зовнішнє покриття 3 з полімеру, яке додатково захищає кабель від вологи зовнішнього середовища. Заповнення вільних просторів всередині трубок оптичних модулів та між самими оптичними модулями гідрофобною речовиною, накладання оптичних модулів по спіралі, яка періодично змінює свій напрямок, наявність полімерної плівки і зовнішнього покриття у вигляді полімерної оболонки разом забезпечують високу гнучкість та захищеність кабеля до дії зовнішнього середовища і виходу з ладу оптичних волокон. Повздовжні розтягуючі зусилля сприймають разом центральний силовий елемент та сталеві оцинковані дротини. Якщо проміжок між оптичними модулями більший за діаметр самого оптичного модуля, то він може бути заповнений круглим полімерним прутком. Сталеві дротини в кожному шарі 10,11 нанесені по спіралях в протилежних напрямках з відкручуванням і мають кратність кроку скручування в кожному шарі 12...14, що забезпечує сприймання головного навантаження розтягнення в умовах сипучих та повзучи х гр унтів. Зо вні кабель додатково захищений оболонкою з поліетилену високої густини або поліетилену підвищеної міцності, наприклад з бімодального поліетилену НЕ 6062. Разом шари дротин та оболонка, яка має підвищену міцність, забезпечують роботу кабеля в умовах сипучих та повзучи х гр унтів без ушкодження осердя. Зразок виготовленого кабеля складався з центрального силового елемента та скручених навколо нього SZскруткою оптичних модулів у вигляді поліізобутиленових тр убок, в яких знаходяться оптичні волокна, розфарбовані зовні чорнилами. Чорнила застигають під дією ультрафіолету, що забезпечує можливість розрізнення оптичних волокон. Гідрофобна речовина всередині трубок оптичних модулів наносилась одночасно з їх виго товленням під час процесу екструзії. Гідрофобна речовина між оптичними модулями наносилась разом під час їх скрутки та накладання полімерної плівки. Зовнішнє покриття було виготовлене з поліетилену методом екструзії. Оптичні модулі поверх додатково скріплені двома полімерними нитками, нанесеними по спіралях, які мають протилежний напрямок. Два шари сталеви х дротин накладені одночасно з відкручуванням. Оболонка нанесена методом екструзії. Кабель пройшов випробування згідно ТУ 31.3-00214534-036-2004 і визнаний придатним для прокладання в сипучих та повзучи х гр унтах. Джерела інформації: 1. Патент США № 5982967, МПК G02 В 6/44, заявлено 12.12.97, опубліковано 09.11.99, заявник Lucent Technologies Inc. 2. Деклараційний патент України на корисну модель № 2883, МПК G02 В 6/44, заявлено 08.07.04, опубліковано 16.08.04, Бюл. № 8, заявник ЗАТ "Завод "Південкабель".
