Захищений волоконно-оптичний кабель з одношаровою дротяною бронею

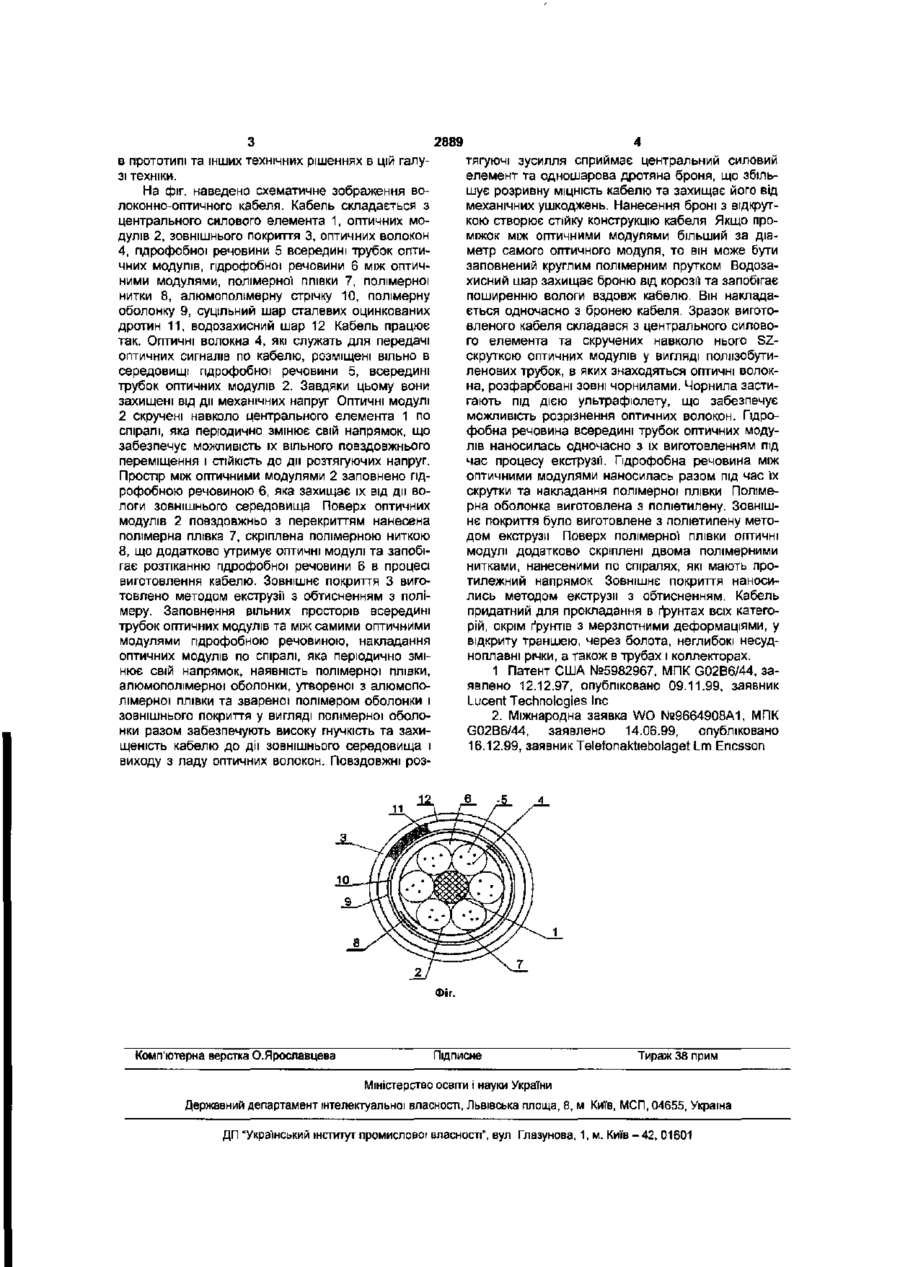

Захищений волоконно-оптичний кабель з одношаровою дротяною бронею, який складається з центрального силового елемента, розміщених навколо нього оптичних модулів у вигляді трубок з оптичними волокнами в них заповнювача між оптичними модулями та зовнішнього покриття, який відрізняється тим, що додатково містить між оп тичними модулями та ЗОВНІШНІМ покриттям нанесену повздовжньо з перекриттям та скріплену полімерною ниткою полімерну плівку, нанесену повздовжньо з перекриттям алюмополімерну стрічку, полімерну оболонку, суцільний, нанесений навиванням з відкручуванням, шар сталевих круглих оцинкованих дротин та водозахисний шар, причому оптичні модулі нанесені навиванням по спіралі, яка періодично змінює свій напрямок, заповнювач являє собою гідрофобну речовину зовнішнє покриття та трубки оптичних модулів виготовлені методом екструзії з полімеру, вільний простір всередині них заповнений гідрофобною речовиною, а водозахисний шар виготовлений з повздовжньо нанесеної з перекриттям водонабухаючої стрічки або гідрофобної речовини та полімерної ПЛІВКИ Корисна модель відноситься до волоконнооптичних кабелів для передачі оптичних сигналів Відомий ВОЛОКОННО-ОПТИЧНИЙ кабель, який містить скловолокно та послідовно нанесені на нього захисне покриття і оболонку [1] Його недоліком є Поставлена задача вирішується наявністю додаткових елементів та їх взаємозв'язками і технологією виготовлення конструкції кабеля ВІДПОВІДНІСТЬ критерію "новизна" запропонованому волоконно-оптичному кабелю забезпечує те, що він додатково містить між оптичними модулями та ЗОВНІШНІМ покриттям нанесену повздовжньо з перекриттям та скріплену полімерною ниткою полімерну плівку, нанесену повздовжньо з перекриттям алюмополімерну стрічку, полімерну оболонку, суцільний, нанесений навиванням з відкруткою шар сталевих круглих оцинкованих дротин, та водозахисний шар, причому оптичні модулі нанесені навиванням по спіралі, яка періодично змінює свій напрямок, заповнювач являє собою гідрофобну речовину, зовнішнє покриття та трубки оптичних модулів виготовлені методом екструзії з полімеру, вільний простір всередині них заповнений гідрофобною речовиною, а водозахисний шар виготовлений з повздовжньо нанесеної з перекриттям водонабухаючої стрічки або гідрофобної речовини та полімерної плівки ВІДПОВІДНІСТЬ критерію "суттєві відзнаки" забезпечується тим, що ознаки, властиві запропонованому волоконно-оптичному кабелю, не містяться недостатня КІЛЬКІСТЬ ОПТИЧНИХ ВОЛОКОН та низька СТІЙКІСТЬ до дії зовнішнього середовища Найбільш близьким до запропонованої корисної моделі є волоконно-оптичний кабель, що складається з центрального силового елемента, розміщених навколо нього оптичних модулів у вигляді трубок з оптичними волокнами в них, заповнювача між оптичними модулями та зовнішнього покриття Центральний силовий елемент, з'єднаний з оптичними модулями з допомогою клею Простір між оптичними модулями заповнений пористим матеріалом, який сприяє фіксації трубок оптичних модулів [2] Недоліком згаданого вище кабелю є недостатня СТІЙКІСТЬ до ди зовнішнього середовища та механічних ушкоджень, особливо при його перегинах, внаслідок чого руйнується заповнювач та оптичні модулі, і виходять з ладу оптичні волокна Задачею корисної моделі є підвищення СТІЙКОСТІ кабелю до агресивної дії зовнішнього середовища та механічних ушкоджень ОО 00 CM 2889 тягуючі зусилля сприймає центральний силовий елемент та одношарова дротяна броня, що збільшує розривну МІЦНІСТЬ кабелю та захищає його від механічних ушкоджень. Нанесення броні з відкруткою створює стійку конструкцію кабеля Якщо проміжок між оптичними модулями більший за діаметр самого оптичного модуля, то він може бути заповнений круглим полімерним прутком Водозахисний шар захищає броню від корозґі та запобігає поширенню вологи вздовж кабелю. Він накладається одночасно з бронею кабеля. Зразок виготовленого кабеля складався з центрального силового елемента та скручених навколо нього SZскруткою оптичних модулів у вигляді полпзобутиленових трубок, в яких знаходяться оптичні волокна, розфарбовані зовні чорнилами. Чорнила застигають під дією ультрафіолету, що забезпечує можливість розрізнення оптичних волокон. Гідрофобна речовина всередині трубок оптичних модулів наносилась одночасно з їх виготовленням під час процесу екструзії. Гідрофобна речовина між оптичними модулями наносилась разом під час 'їх скрутки та накладання полімерної плівки Полімерна оболонка виготовлена з поліетилену. Зовнішнє покриття було виготовлене з поліетилену методом екструзії Поверх полімерної плівки оптичні модулі додатково скріплені двома полімерними нитками, нанесеними по спіралях, які мають протилежний напрямок Зовнішнє покриття наносились методом екструзії з обтисненням. Кабель придатний для прокладання в ґрунтах всіх категорій, окрім ґрунтів з мерзлотними деформаціями, у відкриту траншею, через болота, неглибокі несудноплавні річки, а також в трубах і коллекторах. в прототипі та інших технічних рішеннях в цій галузі техніки. На фіг. наведено схематичне зображення волоконно-оптичного кабеля. Кабель складається з центрального силового елемента 1, оптичних модулів 2, зовнішнього покриття 3, оптичних волокон 4, гідрофобної речовини 5 всередині трубок оптичних модулів, гідрофобної речовини 6 між оптичними модулями, полімерно) плівки 7, полімерної нитки 8, алюмополімерну стрічку 10, полімерну оболонку 9, суцільний шар сталевих оцинкованих дротин 11, водозахисний шар 12 Кабель працює так. ОПТИЧНІ волокна 4, які служать для передачі оптичних сигналів по кабелю, розміщені вільно в середовищі гідрофобної речовини 5, всередині трубок оптичних модулів 2. Завдяки цьому вони захищені від дії механічних напруг Оптичні модулі 2 скручені навколо центрального елемента 1 по спіралі, яка періодично змінює свій напрямок, що забезпечує можливість їх вільного повздовжнього переміщення і СТІЙКІСТЬ до дії розтягуючих напруг. Простір між оптичними модулями 2 заповнено гідрофобною речовиною 6, яка захищає їх від ди вологи зовнішнього середовища Поверх оптичних модулів 2 повздовжньо з перекриттям нанесена полімерна плівка 7, скріплена полімерною ниткою 8, що додатково утримує оптичні модулі та запобігає розтіканню гідрофобної речовини 6 в процесі виготовлення кабелю. Зовнішнє покриття 3 виготовлено методом екструзії з обтисненням з полімеру. Заповнення вільних просторів всередині трубок оптичних модулів та між самими оптичними модулями гідрофобною речовиною, накладання оптичних модулів по спіралі, яка періодично змінює свій напрямок, наявність полімерної плівки, алюмополімерної оболонки, утвореної з алюмополімерної плівки та звареної полімером оболонки і зовнішнього покриття у вигляді полімерної оболонки разом забезпечують високу гнучкість та захищеність кабелю до дії зовнішнього середовища і виходу з ладу оптичних волокон. Повздовжні роз 1 Патент США №5982967, МПК G02B6/44, заявлено 12.12.97, опубліковано 09.11.99, заявник Lucent Technologies Inc 2. Міжнародна заявка WO №9664908А1, МПК G02B6/44, заявлено 14.06.99, опубліковано 16.12.99, заявник Telefonaktiebolaget Lm Ericsson Фіг. Комп'ютерна верстка О.Ярославцева Підписне Тираж 38 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 42, 01601
