Автоматичний пристрій для промивки мулу

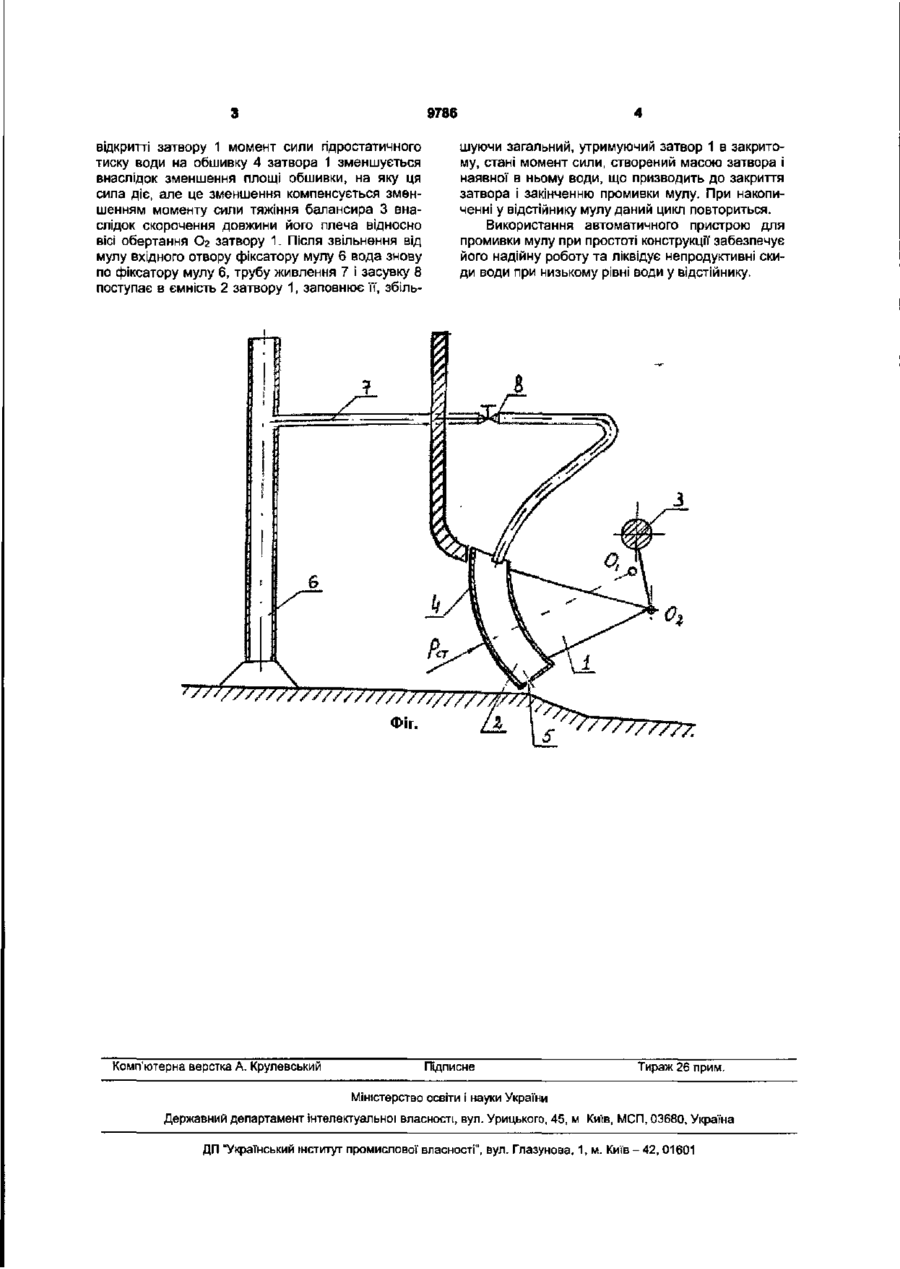

1. Автоматичний пристрій для промивки мулу, що містить секторний затвор з ємністю та балансиром, фіксатор мулу, трубу живлення та засувку на ній, який відрізняється тим, що геометричний центр, з якого описана обшивка затвора, зміщується вгору відносно його осі обертання. 2. Автоматичний пристрій за п 1, який відрізняється тим, що балансир жорстко закріплюють на одній осі обертання з секторним затвором. Корисна модель відноситься до гідротехнічного будівництва, зокрема до автоматичних пристроїв для промивки мулу з відстійників. Відомий пристрій для промивки мулу з відстійників, що має секторний затвор з ємністю, в нижній частині якої є отвір, а в верхній частині встановлений вантуз Затвор врівноважений балансиром з допомогою троса і системи блоків. Ємність затвора з допомогою направляючої труби і шахти живлення з'єднана з верхнім б'єфом [1J. Недоліком даного пристрою є наявність непродуктивних скидів води при низькому рівні води у відстійнику та нестійка його робота внаслідок затрудненого підходу мулу до вхідного отвору шахти живлення по причині вертикальної циркуляції потоку води. Відомий автоматичний пристрій для промивки мулу з відстійників, що має затвор з наливною ємністю, фіксатор мулу, гідравлічне реле та фіксатор рівня води [2]. Недоліком даного пристрою є складність конструкції і, як результат, недостатня надійність роботи. В основу корисної моделі поставлена задача спрощення конструкції та недопущення втрат води при низькому її рівні у відстійнику. Задача вирішується тим, що геометричний центр, з якого описана обшивка затвору зміщується вгору відносно його вісі обертання; балансир жорстко закріплюється на одній вісі обертання з секторним затвором На кресленні зображений автоматичний пристрій для промивки мулу Автоматичний пристрій для промивки мулу складається з секторного затвору 1 з ємністю 2 та балансиром 3, геометричний центр От обшивки 4 якого зміщений вгору відносно вісі обертання О2 затвору 1. В ємності 2 затвору 1 виконаний отвір 5 для зливу води, яка поступає через фіксатор мулу 6 по трубі живлення 7 Витрата води, що подається в ємність 2 затвору 1 регулюється засувкою 8. Автоматичний пристрій для промивки мулу працює так. При низькому рівні води у відстійнику затвор 1 під дією власної ваги та ваги балансира З знаходиться у закритому стані, незважаючи на те, що на його обшивку 4 діє сила Рст гідростатичного тиску води, напрямок дії якої проходить через геометричний центр О-і, з якого описана обшивка 4 затвора 1. Ця сила створює момент, що прагне відкрити затвор. Але до розрахункового рівня води у відстійнику момент цієї сили менший моменту ваги затвору 1 і балансира 3 При збільшенні рівня води і при відсутності мулу у відстійнику вода через фіксатор мулу 6 і трубу живлення 7 поступає в ємність 2 затвору 1 і одночасно виливається через скидний отвір 5, але витрата води, що поступає в ємність 2 більша витрати, що скидається через скидний отвір 5 Накопичена в ємності 2 вода створює додатковий момент сили тяжіння води, який утримує затвор у закритому стані. Якщо ж у відстійнику накопичується мул, то вхідний отвір фіксатора мулу 6, встановленого в місці небезпечного накопичення мулу, перекривається мулом, витрата води, що поступає в ємність 2 затвору 1 різко зменшується, а скид води через скидний отвір 5 продовжується, що призводить до спорожнення ємності 2 затвору 1, затвор 1 полегшується і під дією сили Рст гідростатичного тиску води підіймається, відкриваючи промивний отвір і забезпечуючи через нього промивку мулу. При со 00 О) З 9786 відкритті затвору 1 момент сили гідростатичного тиску води на обшивку 4 затвора 1 зменшується внаслідок зменшення площі обшивки, на яку ця сила діє, але це зменшення компенсується зменшенням моменту сили тяжіння балансира 3 внаслідок скорочення довжини його плеча відносно вісі обертання Ог затвору 1. Після звільнення від мулу вхідного отвору фіксатору мулу 6 вода знову по фіксатору мулу 6, трубу живлення 7 і засувку 8 поступає в ємність 2 затвору 1, заповнює її, збіль Комп'ютерна верстка А. Крулевський шуючи загальний, утримуючий затвор 1 в закритому, стані момент сили, створений масою затвора і наявної в ньому води, що призводить до закриття затвора і закінченню промивки мулу. При накопиченні у відстійнику мулу даний цикл повториться. Використання автоматичного пристрою для промивки мулу при простоті конструкції забезпечує його надійну роботу та ліквідує непродуктивні скиди води при низькому рівні води у відстійнику. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
