Пристрій для промивки ран

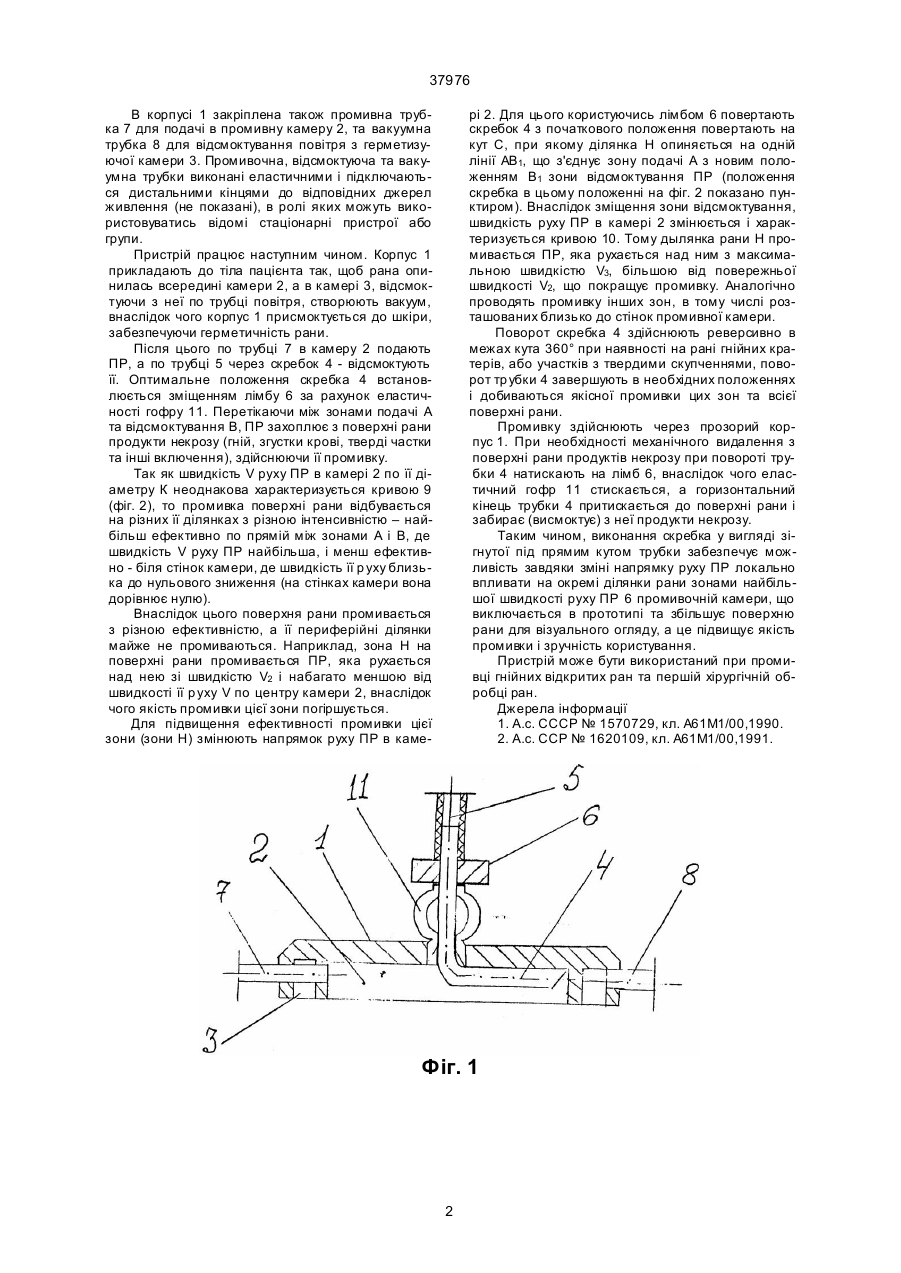

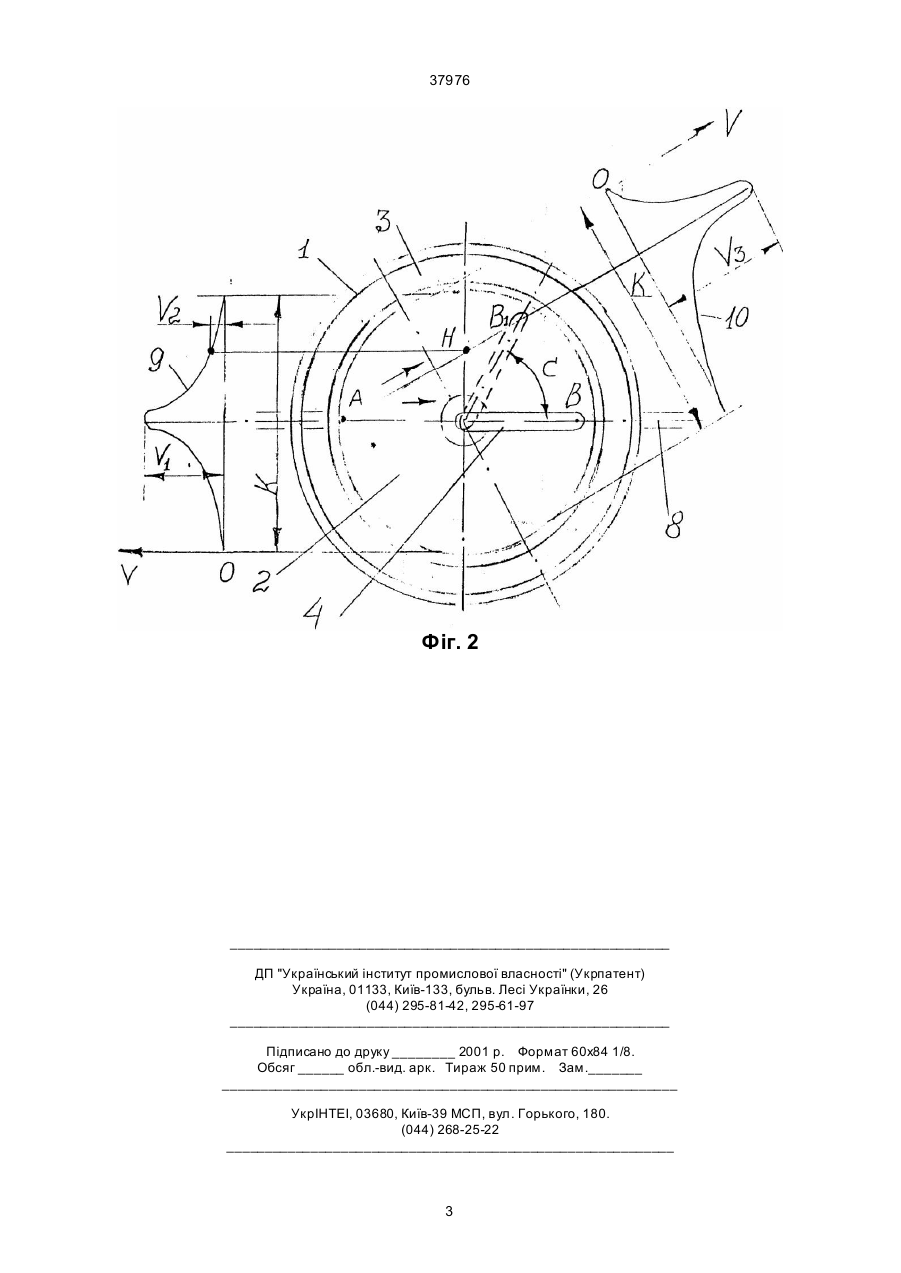

Пристрій для промивки ран, який включає корпус з промивочною та герметизуючою камерами, закріплений по осі корпуса з можливістю повороту скребок, а також промивочну, відсмоктуючу та вакуумну еластичні трубки, який відрізняється тим, що скребок виконаний у вигляді зігнутої під прямим кутом трубки, що еластично з'єднана з корпусом, а її кінець приєднаний до відсмоктуючої трубки. (19) (21) 2000052696 (22) 12.05.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Маланчук Владислав Олександрович, Тривайло Михайло Семенович, Копчак Андрій Володимирович, Гершун Наталія Олександрівна, Яценко Дарія Володимирівна (73) Національний медичний університет ім. О.О. Богомольця 37976 В корпусі 1 закріплена також промивна трубка 7 для подачі в промивну камеру 2, та вакуумна трубка 8 для відсмоктування повітря з герметизуючої камери 3. Промивочна, відсмоктуюча та вакуумна трубки виконані еластичними і підключаються дистальними кінцями до відповідних джерел живлення (не показані), в ролі яких можуть використовуватись відомі стаціонарні пристрої або групи. Пристрій працює наступним чином. Корпус 1 прикладають до тіла пацієнта так, щоб рана опинилась всередині камери 2, а в камері 3, відсмоктуючи з неї по трубці повітря, створюють вакуум, внаслідок чого корпус 1 присмоктується до шкіри, забезпечуючи герметичність рани. Після цього по трубці 7 в камеру 2 подають ПР, а по трубці 5 через скребок 4 - відсмоктують її. Оптимальне положення скребка 4 встановлюється зміщенням лімбу 6 за рахунок еластичності гофру 11. Перетікаючи між зонами подачі А та відсмоктування В, ПР захоплює з поверхні рани продукти некрозу (гній, згустки крові, тверді частки та інші включення), здійснюючи її промивку. Так як швидкість V руху ПР в камері 2 по її діаметру К неоднакова характеризується кривою 9 (фіг. 2), то промивка поверхні рани відбувається на різних її ділянках з різною інтенсивністю – найбільш ефективно по прямій між зонами А і В, де швидкість V руху ПР найбільша, і менш ефективно - біля стінок камери, де швидкість її р уху близька до нульового зниження (на стінках камери вона дорівнює нулю). Внаслідок цього поверхня рани промивається з різною ефективністю, а її периферійні ділянки майже не промиваються. Наприклад, зона Н на поверхні рани промивається ПР, яка рухається над нею зі швидкістю V2 і набагато меншою від швидкості її р уху V по центру камери 2, внаслідок чого якість промивки цієї зони погіршується. Для підвищення ефективності промивки цієї зони (зони Н) змінюють напрямок руху ПР в каме рі 2. Для цього користуючись лімбом 6 повертають скребок 4 з початкового положення повертають на кут С, при якому ділянка Н опиняється на одній лінії АВ1, що з'єднує зону подачі А з новим положенням В1 зони відсмоктування ПР (положення скребка в цьому положенні на фіг. 2 показано пунктиром). Внаслідок зміщення зони відсмоктування, швидкість руху ПР в камері 2 змінюється і характеризується кривою 10. Тому дылянка рани Н промивається ПР, яка рухається над ним з максимальною швидкістю V3, більшою від повережньої швидкості V2, що покращує промивку. Аналогічно проводять промивку інших зон, в тому числі розташованих близько до стінок промивної камери. Поворот скребка 4 здійснюють реверсивно в межах кута 360° при наявності на рані гнійних кратерів, або участків з твердими скупченнями, поворот тр убки 4 завершують в необхідних положеннях і добиваються якісної промивки цих зон та всієї поверхні рани. Промивку здійснюють через прозорий корпус 1. При необхідності механічного видалення з поверхні рани продуктів некрозу при повороті трубки 4 натискають на лімб 6, внаслідок чого еластичний гофр 11 стискається, а горизонтальний кінець трубки 4 притискається до поверхні рани і забирає (висмоктує) з неї продукти некрозу. Таким чином, виконання скребка у вигляді зігнутої під прямим кутом трубки забезпечує можливість завдяки зміні напрямку руху ПР локально впливати на окремі ділянки рани зонами найбільшої швидкості руху ПР 6 промивочній камери, що виключається в прототипі та збільшує поверхню рани для візуального огляду, а це підвищує якість промивки і зручність користування. Пристрій може бути використаний при промивці гнійних відкритих ран та першій хірургічній обробці ран. Джерела інформації 1. А.с. СССР № 1570729, кл. А61М1/00,1990. 2. А.с. ССР № 1620109, кл. А61М1/00,1991. Фіг. 1 2 37976 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
