Гряділь культиватора легкий

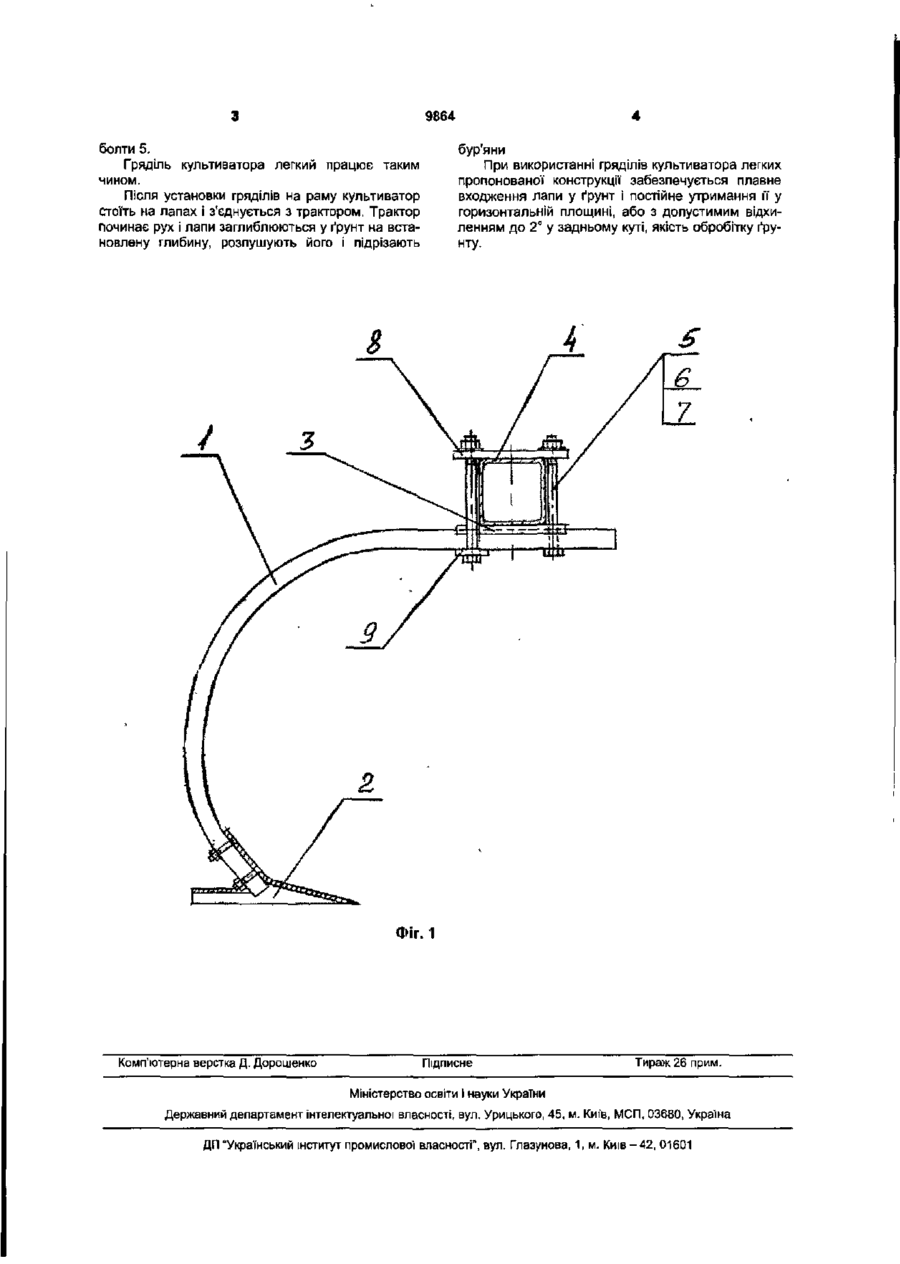

Гряділь культиватора легкий, що містить пружний стояк з лапою, який відрізняється тим, пру Корисна модель відноситься до галузі сільськогосподарського машинобудування, а саме стосується конструкції ґрунтообробного робочого органу культиватора і може бути використана для парової і передпосівної обробки ґрунту у сільському та лісовому господарствах Відомий ґрунтообробний робочий орган, який вміщує раму, шарнірно з'єднаний з нею стояк з розрихлюючим елементом, що розрихлює і пружину, шарнірно зв'язану з рамою і стояком, причому шарнір з'єднання пружини з рамою розташовано спереду шарніру з'єднання пружини зі стояком. Рама обладнана упором для взаємодії зі стояком, а пружина має гвинтовий механізм регулювання й натягу, при цьому пружина виконана плоскою, Sподібною, а упор виконано регульованим [а. с СРСР № 1568912, А01В35/20]. Недоліком даного робочого органу є те, що діючі на робочій орган значні пульсуючі динамічні навантаження змінюють кут входження розрихлюючого елементу в ґрунт, що знижує якість обробітку ґрунту і підвищує енерговитрати. Найбільш близьким аналогом робочого органу, що заявляється, вибраним як прототип, є робочий орган культиватора, який вміщує кронштейн, пружинний стояк з лапою шарнірно зв'язаний з ним, пружину і її направляючу з'єднану з кронштейном і пружинним стояком [Культиватор комбинированный модели 726 // Почвообрабатывающие машины: (Проспект) Джон-Дир.- Printed Germany 12/00-7/5/5] Недоліком даного робочого органу є складність конструкції, наявність значних пульсуючих динамічних навантажень, енерговитрат і не забезпечення необхідної якості обробітку ґрунту. жний стояк з лапою розміщується у поздовжньому вирізі опори стояка привареної до брусу рами культиватора і кріпиться за допомогою болтів з гайками і шайбами та двох планок, одна з яких має форму трапеції, а друга - прямокутну форму, з отворами, через які проходять болти. В основу корисної моделі поставлена задача спрощення конструкції ґрунтообробного робочого органу, яка дозволяє знизити вартість і металоємність її виготовлення та забезпечити необхідну якість обробки ґрунту. Пропонована конструкція гряділя культиватора значно спрощена і забезпечує плавне входження лапи у ґрунт і постійне утримання її у горизонтальній площині, або з допустимим відхиленням до 2° у задньому куті. Поставлена задача вирішується тим, що пропонований гряділь культиватора легкий, містить пружинний стояк з лапою, розміщується у поздовжньому вирізі опори стояка, який приварений до брусу рами культиватора, і кріпиться до бруса рами культиватора за допомогою болтів з гайками і шайбами та двох планок, одна з них має форму трапеції, а друга - прямокутну форму, з отворами через які проходять болти. Запропонована конструкція гряділя культиватора забезпечує плавне входження лапи у ґрунт і постійне утримання її у горизонтальній площині, або з допустимим відхиленням до 2 у задньому куті. Суть запропонованої корисної моделі пояснюється кресленням Гряділь легкий для використання в культиваторах для парової і передпосівної обробки ґрунту містить пружинний стояк 1 з лапою 2, розміщується у поздовжньому вирізі опори 3 стояка 1, який приварений до брусу 4 рами культиватора, і кріпиться до бруса рами культиватора за допомогою болтів 5 з гайками 6 і шайбами 7 та двох планок, одна з них 8 має форму трапеції, а друга 9 - прямокутну форму, з отворами через які проходять CO 00 9864 болти 5. Гряділь культиватора легкий працює таким чином. Після установки гряділів на раму культиватор стоїть на лапах І з'єднується з трактором. Трактор починає рух і лапи заглиблюються у ґрунт на встановлену глибину, розпушують його І підрізають бур'яни При використанні гряділів культиватора легких пропонованої конструкції забезпечується плавне входження лапи у ґрунт і постійне утримання її у горизонтальній площині, або з допустимим відхиленням до 2° у задньому куті, якість обробітку ґрунту. Фіг. 1 Комп'ютерна верстка Д. Дорошенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Киї'в, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
