Спосіб попереднього дроблення агломерату

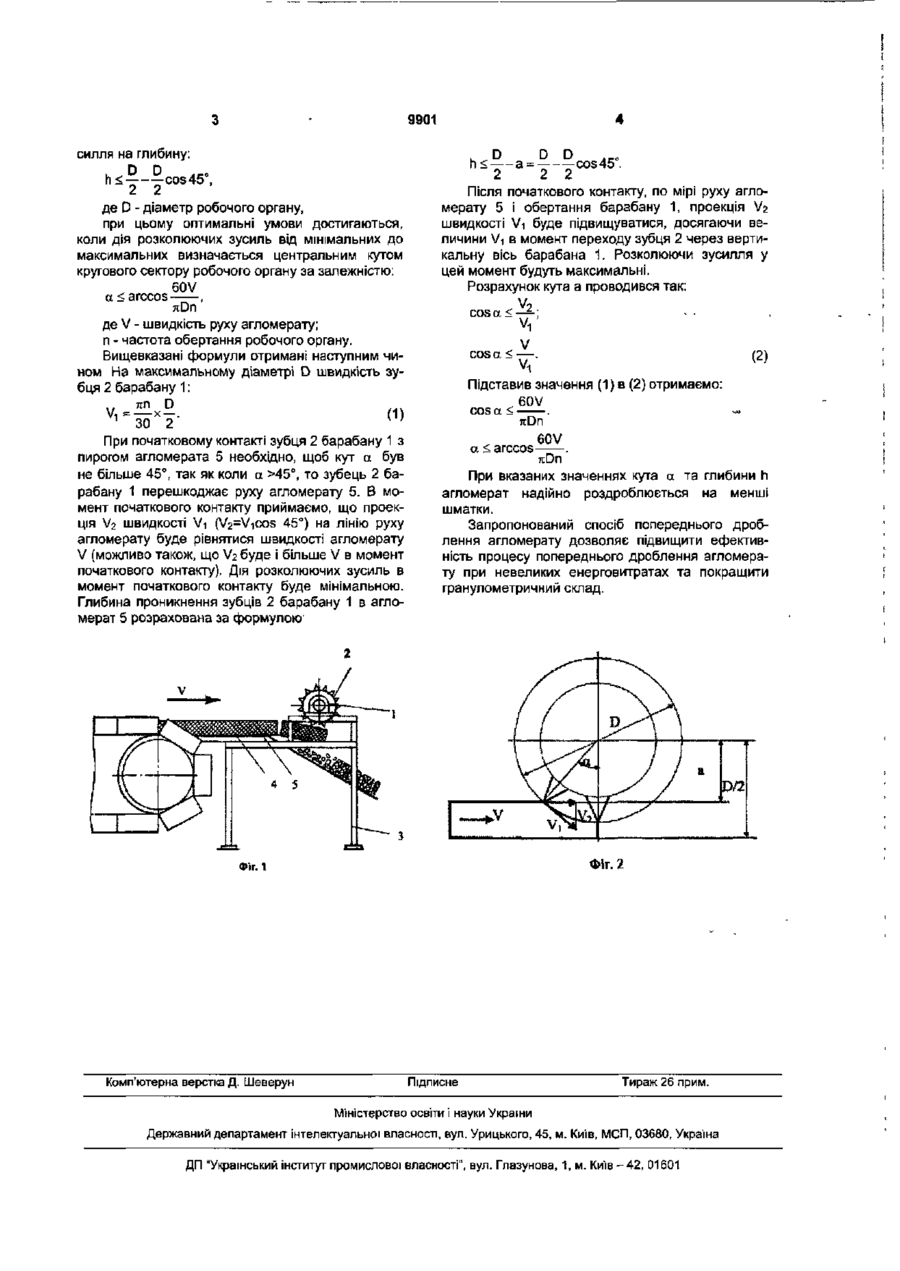

Спосіб попереднього дроблення агломерату, що включає дію ламких зусиль від обертового робочого органа, який відрізняється тим, що додатково накладають розколювальні зусилля на глибину: Корисна модель відноситься до металургійної промисловості та може бути використаний при попередньому дробленні агломерату. Відомий спосіб попереднього дроблення агломерату шляхом дії ламаючих зусиль від обертаючогося робочого органу [А.С. СССР №670323, В02С11/02]. Недоліком відомого способу є низька ефективність попереднього дроблення в зв'язку з тим, що робочий орган отримує обертання від агломерату, що рухається, а руйнування відбувається шляхом злому. Технічним завданням корисної' моделі є удосконалення способу попереднього дроблення агломерату, в якому завдяки дії додаткових розколюваючих зусиль на задану глибину, зростаючих від мінімальних до максимальних, відбувається ефективне руйнування агломерату на менші шматки. Поставлене завдання досягається тим, що у способі для попереднього дроблення агломерату шляхом дії ламаючих зусиль від обертаючогося робочого органу, згідно з винаходом, додатково накладають розколюючи зусилля на глибину: h < — -—cos45°, 2 2 де D - діаметр робочого органу, h< — -—cos 45°, 2 2 Дё1 D - діаметр робочого органа, а дію розколювальних зусиль від мінімальних до максимальних визначають центральним кутом кругового сектора робочого органа за залежністю1 60V а < arccos Де: V - швидкість руху агломерату; п - частота обертання робочого органа. а дія розколюючих зусиль від мінімальних до максимальних визначається центральним кутом кругового сектору робочого органу за залежністю: 60V а < arccos де V - швидкість руху агломерату; п - частота обертання робочого органу. На Фіг.1 показано пристрій для реалізації способу попереднього дроблення агломерату; на Фіг.2 - схема для розрахунку параметрів способу Пристрій містить робочий орган у вигляді барабану 1 з зубцями 2, закріплений на рамі 3, направляючий лоток 4 для руху агломерату 5. Суть способу у наступному Агломерат 5 із спікальних візків подається по направляючому лотку 4 і поступає під дію зубців 2 барабана 1, де захватується зубцями 2 та підлягає дії ламаючих та розколюючих зусиль В момент початкового контакту розколюючи зусилля - мінімальні, при подальшому обертанні барабану розколюючи дії збільшуються і досягають максимуму в момент переходу зубцем вертикальної вісі барабану. Для того, щоб гарантувати ефективне розламування великих шматків на менші, додатково до дії ламаючих зусиль від обертаючогося робочого органу (барабану), накладають розколюючи зу О) О) 9901 силля на глибину: hu ——cos 2 2 D 45°, де D - діаметр робочого органу, при цьому оптимальні умови достигаються, коли дія розколюючих зусиль від мінімальних до максимальних визначається центральним кутом кругового сектору робочого органу за залежністю: 60V а < arccos , nDn де V - швидкість руху агломерату; п - частота обертання робочого органу. Вищевказані формули отримані наступним чином На максимальному діаметрі D швидкість зубця 2 барабану 1: D D ^ h< — a = cos45 . 2 2 2 Після початкового контакту, по мірі руху агломерату 5 і обертання барабану 1, проекція У г швидкості Vi буде підвищуватися, досягаючи величини Vi в момент переходу зубця 2 через вертикальну вісь барабана 1. Розколюючи зусилля у цей момент будуть максимальні. Розрахунок кута а проводився так: cos a < V 2 . Vi cos а < — . V, Підставив значення (1) в (2) отримаємо: 60V cos a 45°, то зубець 2 барабану 1 перешкоджає руху агломерату 5. В момент початкового контакту приймаємо, що проекція V2 швидкості Vt (V2=ViCOS 45°) на лінію руху агломерату буде рівнятися швидкості агломерату V (можливо також, що V2 буде і більше V в момент початкового контакту). Дія розколюючих зусиль в момент початкового контакту буде мінімальною. Глибина проникнення зубців 2 барабану 1 в агломерат 5 розрахована за формулою1 60V а < arccos • TtDn При вказаних значеннях кута а та глибини h агломерат надійно роздроблюється на менші шматки. Запропонований спосіб попереднього дроблення агломерату дозволяє підвищити ефективність процесу попереднього дроблення агломерату при невеликих енерговитратах та покращити гранулометричний склад. Фіг. 2 Фіг. 1 Комп'ютерна верстка Д. Шеверун Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
