Машина виборчого дроблення

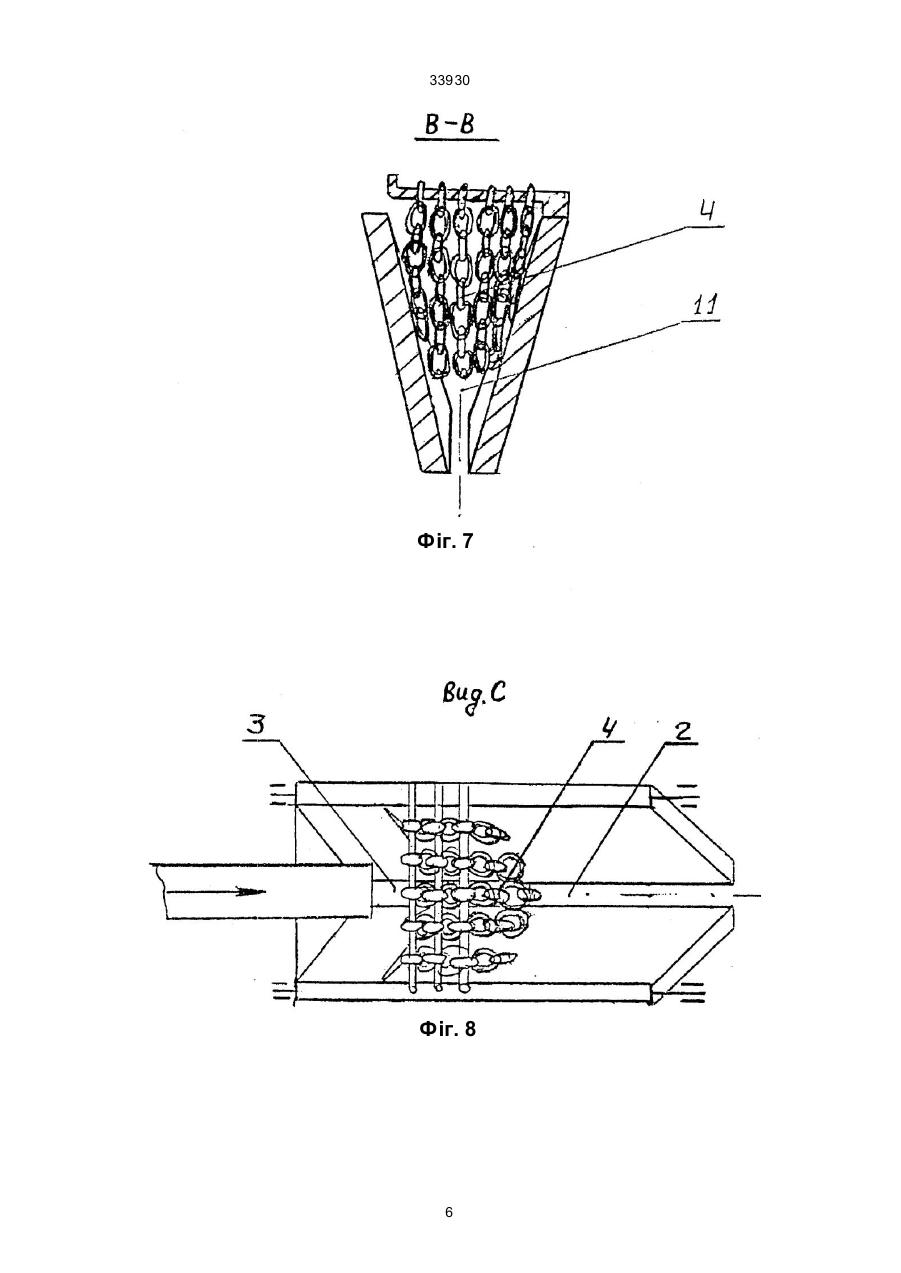

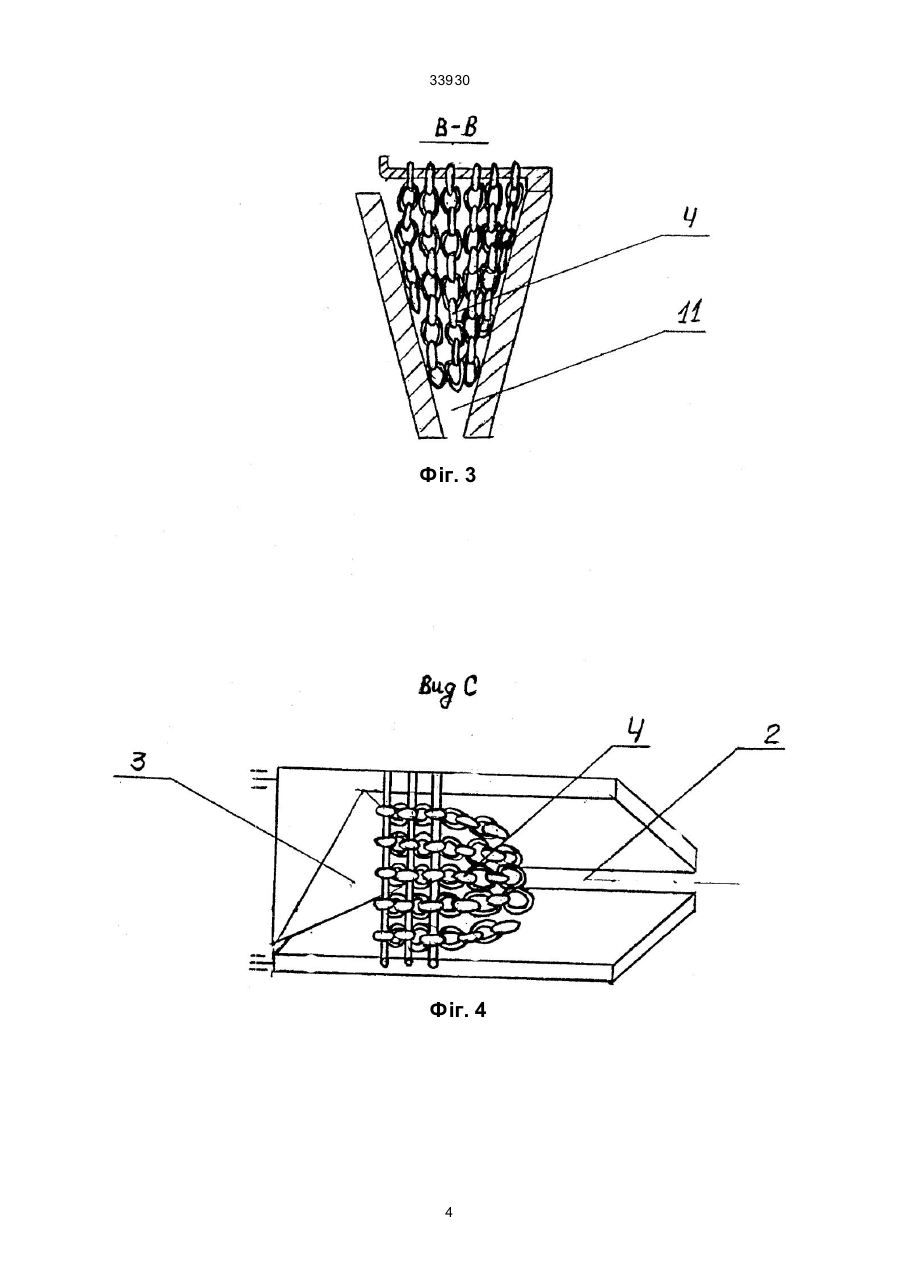

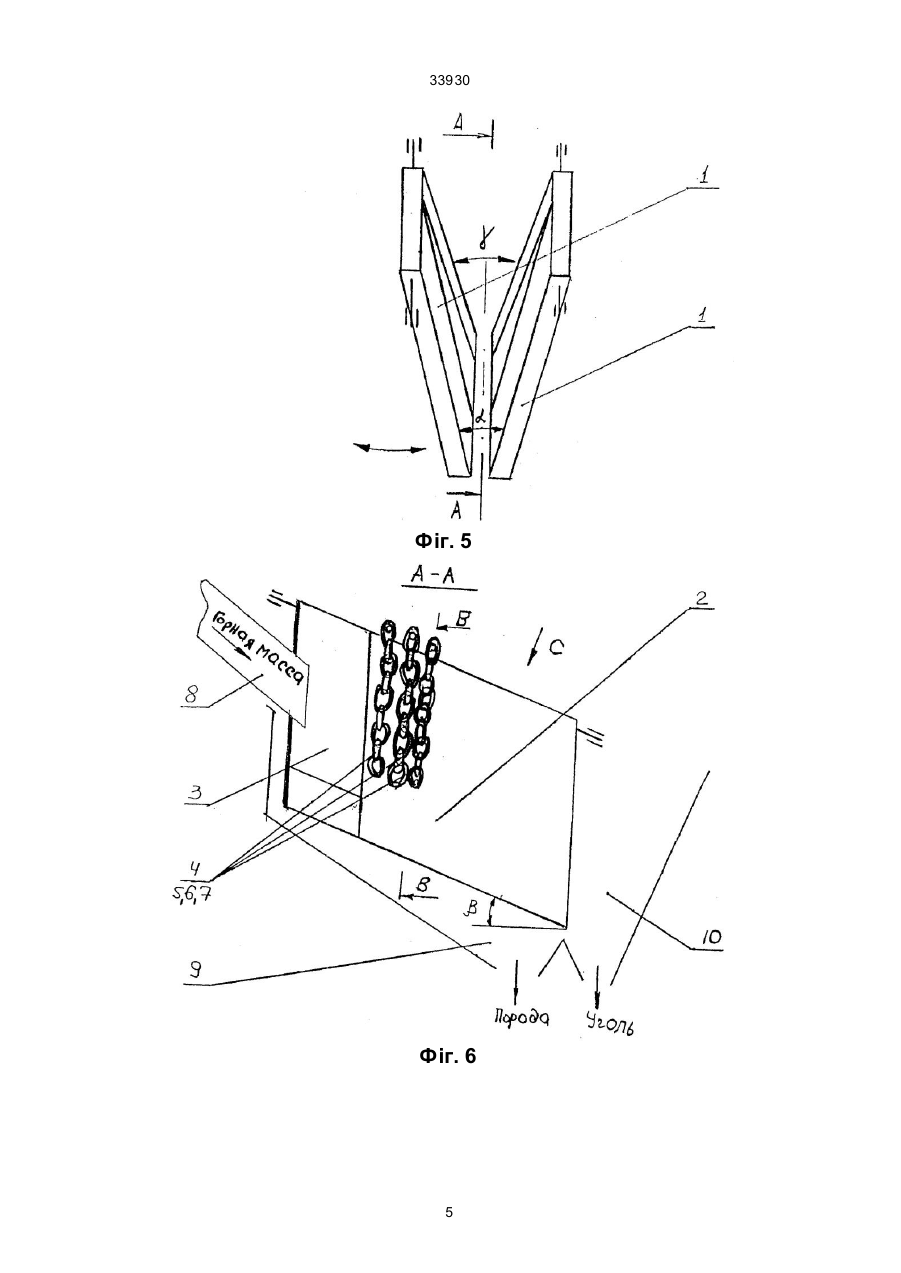

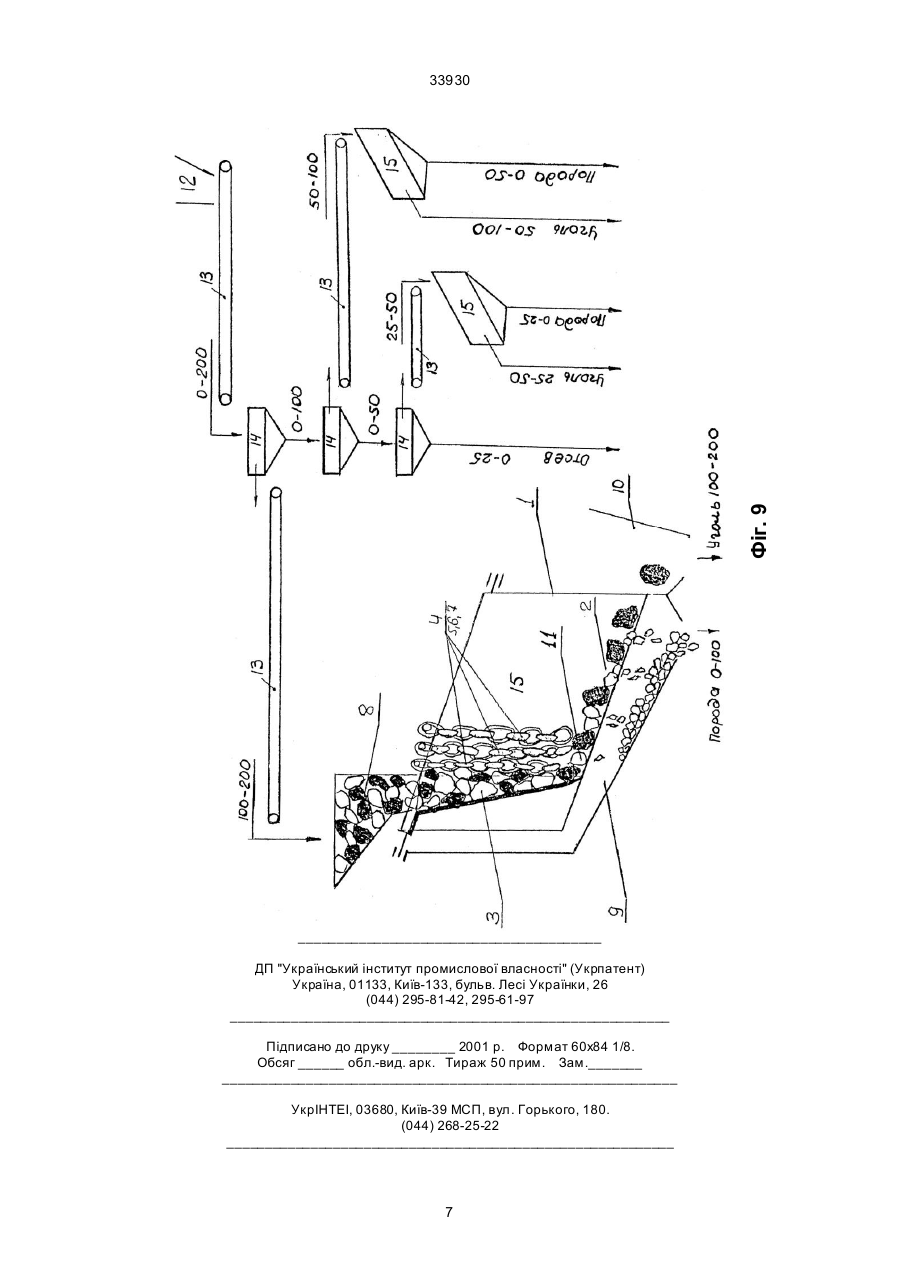

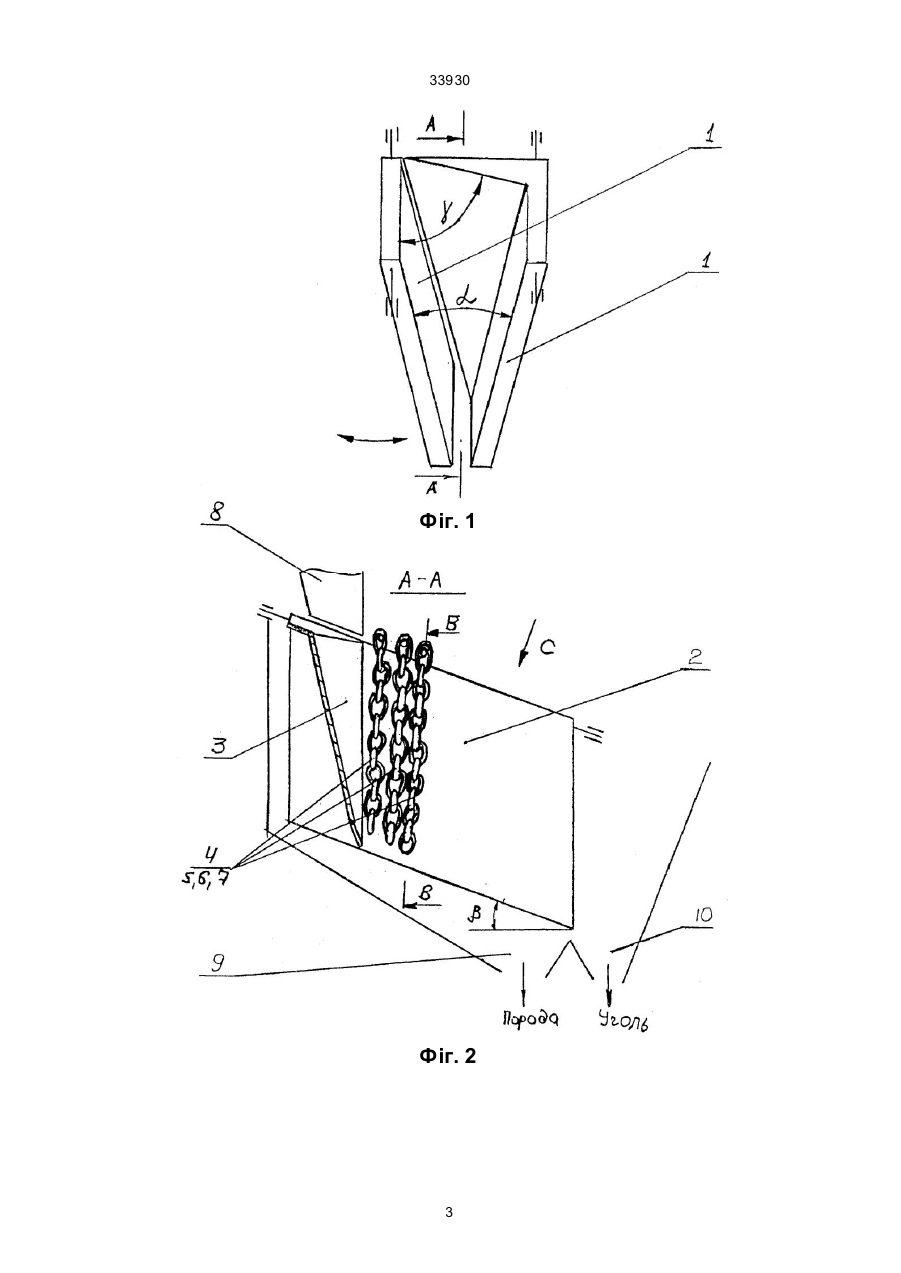

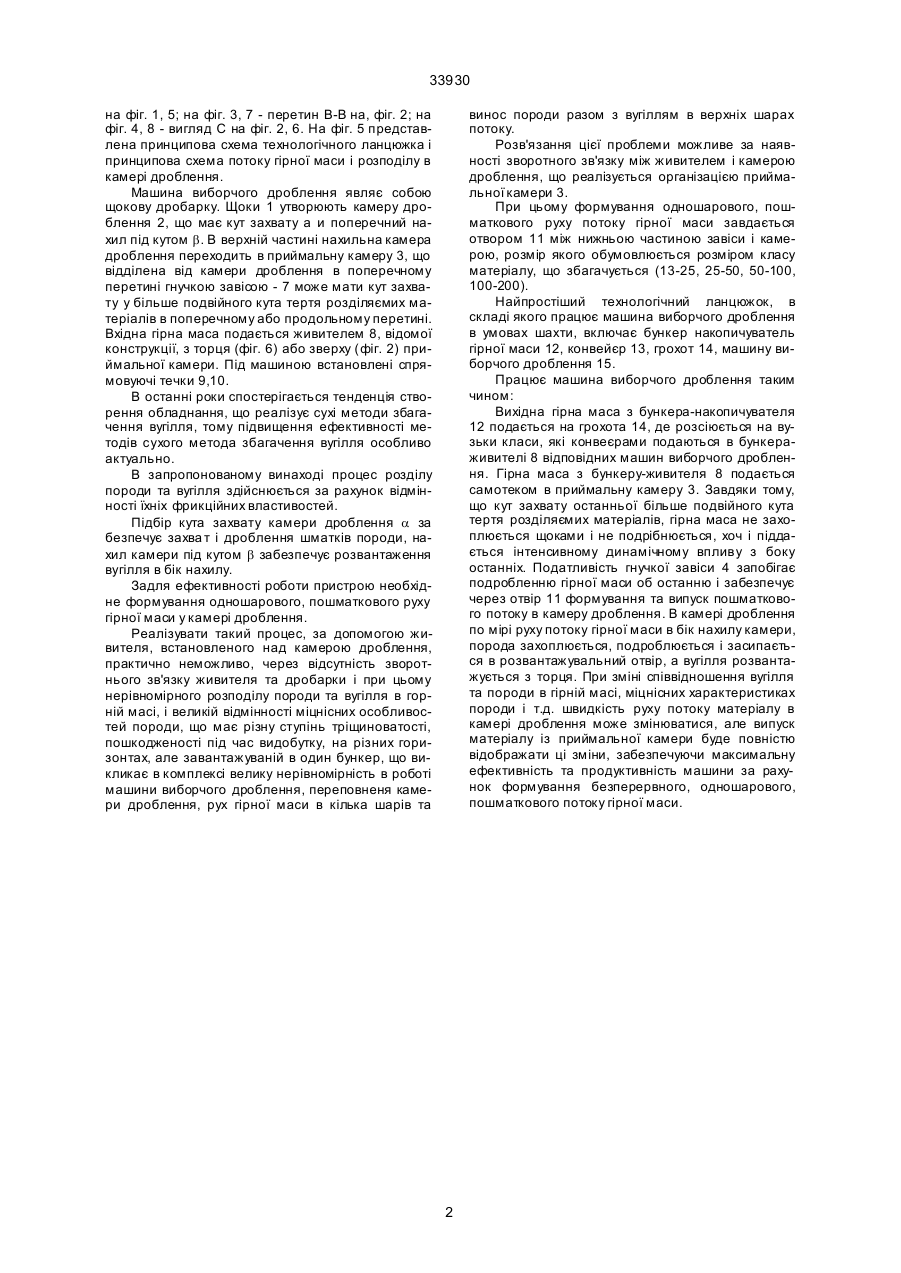

1. Машина виборчого дроблення, що містить щоки з нахильною камерою між ними, живитель, при цьому кут захва ту камери дроблення проміж 33930 на фіг. 1, 5; на фіг. 3, 7 - перетин В-В на, фіг. 2; на фіг. 4, 8 - вигляд С на фіг. 2, 6. На фіг. 5 представлена принципова схема технологічного ланцюжка і принципова схема потоку гірної маси і розподілу в камері дроблення. Машина виборчого дроблення являє собою щокову дробарку. Щоки 1 утворюють камеру дроблення 2, що має кут захвату а и поперечний нахил під кутом b. В верхній частині нахильна камера дроблення переходить в приймальну камеру 3, що відділена від камери дроблення в поперечному перетині гнучкою завісою - 7 може мати кут захвату у більше подвійного кута тертя розділяємих матеріалів в поперечному або продольному перетині. Вхідна гірна маса подається живителем 8, відомої конструкції, з торця (фіг. 6) або зверху (фіг. 2) приймальної камери. Під машиною встановлені спрямовуючі течки 9,10. В останні роки спостерігається тенденція створення обладнання, що реалізує сухі методи збагачення вугілля, тому підвищення ефективності методів сухого метода збагачення вугілля особливо актуально. В запропонованому винаході процес розділу породи та вугілля здійснюється за рахунок відмінності їхніх фрикційних властивостей. Підбір кута захвату камери дроблення a за безпечує захва т і дроблення шматків породи, нахил камери під кутом b забезпечує розвантаження вугілля в бік нахилу. Задля ефективності роботи пристрою необхідне формування одношарового, пошматкового руху гірної маси у камері дроблення. Реалізувати такий процес, за допомогою живителя, встановленого над камерою дроблення, практично неможливо, через відсутність зворотнього зв'язку живителя та дробарки і при цьому нерівномірного розподілу породи та вугілля в горній масі, і великій відмінності міцнісних особливостей породи, що має різну ступінь тріщиноватості, пошкодженості під час видобутку, на різних горизонтах, але завантажуваній в один бункер, що викликає в комплексі велику нерівномірність в роботі машини виборчого дроблення, переповненя камери дроблення, рух гірної маси в кілька шарів та винос породи разом з вугіллям в верхніх шарах потоку. Розв'язання цієї проблеми можливе за наявності зворотного зв'язку між живителем і камерою дроблення, що реалізується організацією приймальної камери 3. При цьому формування одношарового, пошматкового руху потоку гірної маси завдається отвором 11 між нижньою частиною завіси і камерою, розмір якого обумовлюється розміром класу матеріалу, що збагачується (13-25, 25-50, 50-100, 100-200). Найпростіший технологічний ланцюжок, в складі якого працює машина виборчого дроблення в умовах шахти, включає бункер накопичуватель гірної маси 12, конвейєр 13, грохот 14, машину виборчого дроблення 15. Працює машина виборчого дроблення таким чином: Вихідна гірна маса з бункера-накопичувателя 12 подається на грохота 14, де розсіюється на вузьки класи, які конвеєрами подаються в бункераживителі 8 відповідних машин виборчого дроблення. Гірна маса з бункеру-живителя 8 подається самотеком в приймальну камеру 3. Завдяки тому, що кут захвату останньої більше подвійного кута тертя розділяємих матеріалів, гірна маса не захоплюється щоками і не подрібнюється, хоч і піддається інтенсивному динамічному впливу з боку останніх. Податливість гнучкої завіси 4 запобігає подробленню гірної маси об останню і забезпечує через отвір 11 формування та випуск пошматкового потоку в камеру дроблення. В камері дроблення по мірі руху потоку гірної маси в бік нахилу камери, порода захоплюється, подроблюється і засипається в розвантажувальний отвір, а вугілля розвантажується з торця. При зміні співвідношення вугілля та породи в гірній масі, міцнісних характеристиках породи і т.д. швидкість руху потоку матеріалу в камері дроблення може змінюватися, але випуск матеріалу із приймальної камери буде повністю відображати ці зміни, забезпечуючи максимальну ефективність та продуктивність машини за рахунок формування безперервного, одношарового, пошматкового потоку гірної маси. 2 33930 Фіг. 1 Фіг. 2 3 33930 Фіг. 3 Фіг. 4 4 33930 Фіг. 5 Фіг. 6 5 33930 Фіг. 7 Фіг. 8 6 Фіг. 9 33930 ________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 7
