Грунторозпушувальна лапа

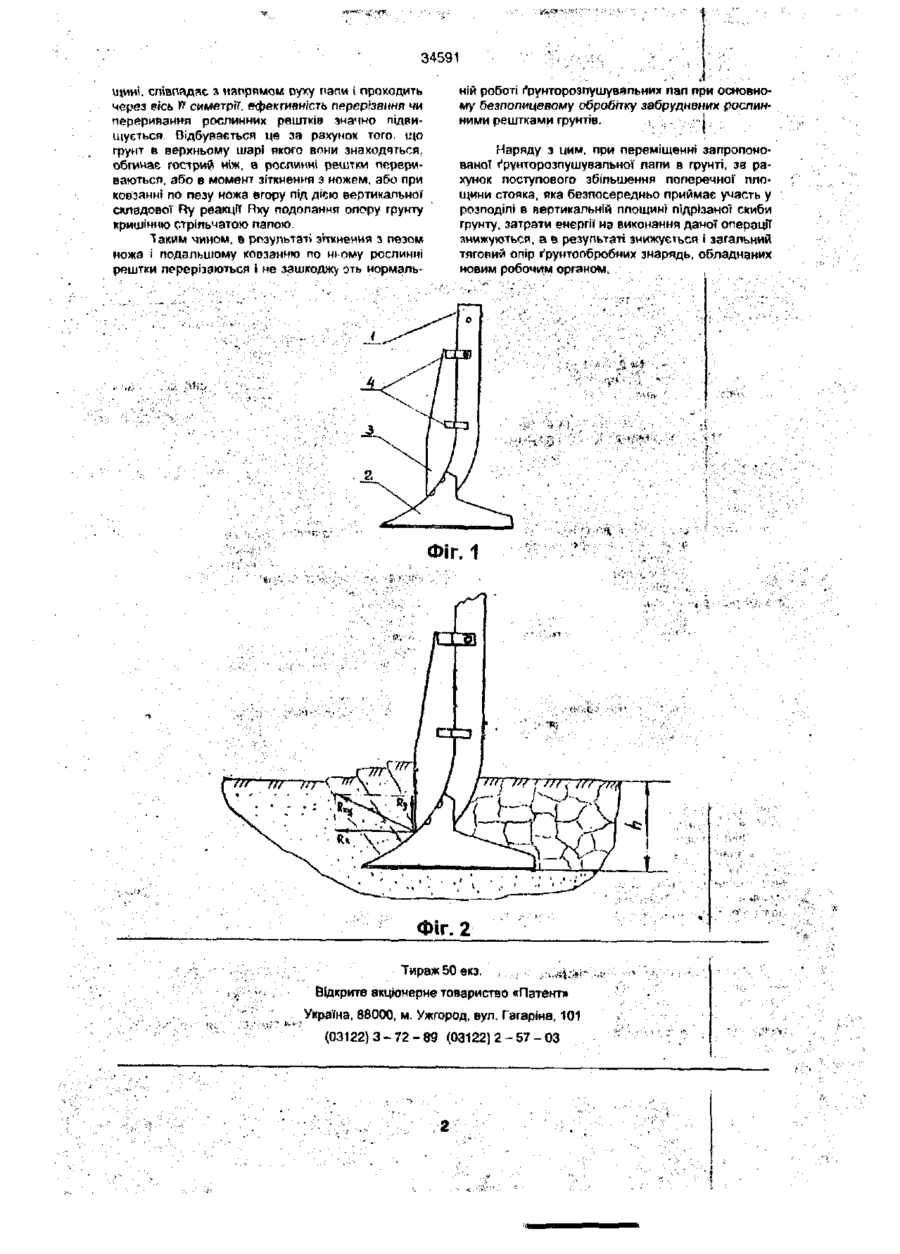

Ґрунторочпушупальна лапа, яка складається з безпосередньо лапи та стояка, яка відрізняється тим що на передній лобовій частині стопка встановлено ніж. який перекриває своєю різальною окрайкою передню частину стояка і зонд згину лапи у місці закріплення ґі до стояка Винахід відноситься до сільськогосподарського машинобудування та зокрема до робочих органів ґрунтообробних машин Задача, що вирішується винаходом полягає в розширенні діапазону використання важких купьтиваторних лап, підвищенні «кості обробітку грунту і зниженні їх тягового опору Досягається це тим, що на передній лобовій частині стояка встановлюється ніж, який перекриває своєю різальною окрайкою передню частину стояка і зону згину лапи у МІСЦІ закріплення о до стояка При наявності плоского ножа на стоякові папи рослинні рештки перерізаються ним і не зашкоджують нормальній роботі папи - якісному кришінню скиби грунту При відсутності забивання лап з'являється можливість застосування їх на культиваторах для основного безполицевого обробітку грунту Зміст винаходу пояснюється рисунками, де на фіг 1 зображена ґрунторозпушувапьна лапа Ґрунторозпушувапьна лапа складається зі стояка 1. стріпьчато» лапи 2 плоского ножа 3 і елементів крніпення 4 його до стояка Ґрунторозпушувапьна лапа працює слідуючим чином При переміщенні в грунті на певній глибині h фіг 2 реакція Rxy подолання опору грунту кришінню приходиться на зони кріплення стріпьчатої лапи до стояка При використанні звичайної стршьчатої лапи в цій зоні не може відбуватися переривання кореневої системи рослин, але при підійманні її вище указаної зони вона звільняється від сип здатних і\ порвати, обгинає стояк t повисас на ньому При наявності в конструкції ґрунторозпушувальної папи ппоскою ножа, товщина якого на порядок менше товщини самого стояка папи, а різальна окрайка знаходиться в вертикальній пло ВІДОМІ ґрунторозпушувальні купьтиваторні лапи, які мають подібні між собою форми, але відрізняються рядом конструктивних параметрів в залежності від їх призначення 3 поширенням застосування безпопицевого обробітку грунту ряд ззводіе сільськогосподарського машинобудування розпочали випуск ґрунтообробних знарядь, які обладнуються важкими культиваторними лапами для обробітку грунту на гпибину до 18 і бтьше сантиметрів Особливість роботи таких лап полягає в тому, що ширина їх захвату в порівнянні з плоскорізними папами значно менша І розташування таких лап на незначній відстані по ширині знаряддя для забезпечення суцільного обробітку грунту затрудняє проходження між ними рештків рослин попередників та бур'янів При значній засміченості полів робота таких знарядь стає неможливою (П М Гипьштейн, Д 3 Стародинский. М Э Циммерман "Почвообрабатывающие машины и агрегаты" М , "Машиностроение",1969. рис 84 87, тэбл 46) Найбільш близьким до заявляемого технічним рішенням, направленим на запобігання налипання на стояк лап рослинних решток, є установка попереду них дискових ножів різного типу з регулюємою глибиною ходу ('Комплекс противозрозионных машин", А П Грибановский и др М , "Агропромиздат. 1989,рис 56) Але подібні ножі при використанні їх на важких грунтах збільшують вертикальну складову Ry сумарної реакції Rxy протидії опору грунту (фіг 2), що зашкоджує хорошому заглибленню робочих органів і збільшує тяговий опф знаряддя ю со 5Г 34591 щині. співпадіте з напрямом оуху папи і проходить через вісь ЇЇ симетрії, ефективність перерізання чи переривання рослинних решткіе значно підвищується Відбувається це за рахунок того, що грунт в верхньому шарі якого вони знаходяться, обгинає госіриі* ніж, а рослинні рештки перериваються, збо в момент зіткнення з ножем, або при ковзанні по лезу ножа вгору під дією вертикальної складової Ry реакції Rxy подолання опору грунту кришінню стрільчатою лапою. "Таким чином, в рпзульіаті зіткнення з пезом ножа і подальшому ковзанню по ньому рослинні рештки перерізаються І не зашкоджу оть нормаль ній роботі ґрунторозпушувальних пап при основному безполицевому обробітку забруднених рослинними рештками грунтів. •. ]. і Наряду з цим, при переміщенні запропонованої ґрунторозпушувальної лапи в грунті, за рахунок поступового збільшення поперечної площини стояка, яка безпосередньо приймає участь у розподілі в вертикальній площині підрізаної скиби грунту, затрати енергії на виконання даної операції знижуються, а в результаті знижується і загальний тяговий опір ґрунтообробних знарядь, обладнаних новим робочим органом. , ФІГ. 1 Фіг. 2 Тираж50екз. . .... vv«ivr Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
