Пристрій для формування кісткових аутотрансплантатів

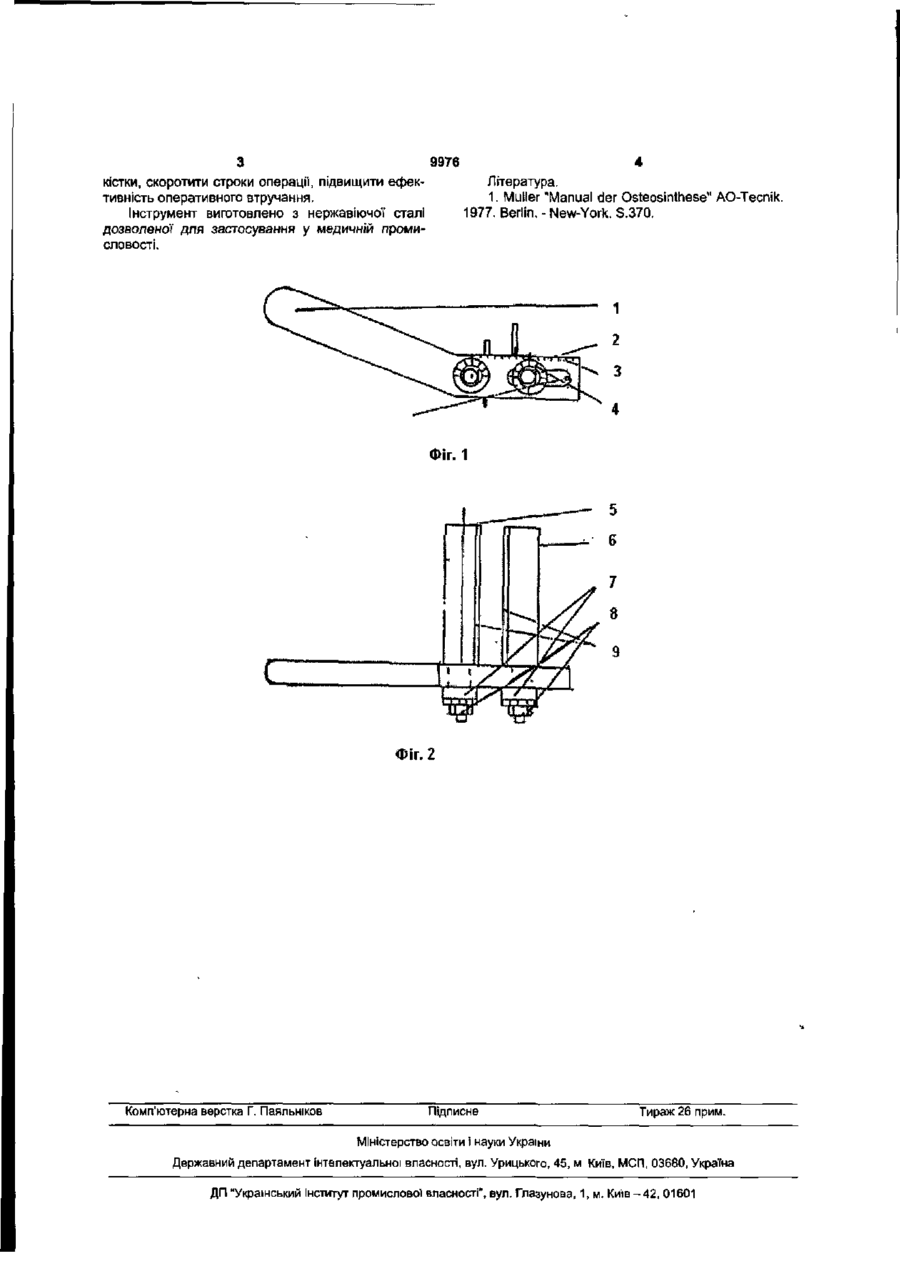

Пристрій для формування кісткових аутотрансплантатів, що містить засіб для вимірювання розмірів та форми аутотрансплантата та пилку, наприклад маятникову, який відрізняється тим, що засіб для вимірювання розмірів та форми аутотрансплантата виконано у вигляді з'єднаної з рукояткою смуги з лінійним ноніусом та установлених на ній під кутом 90° двох паралельних напрямних з напрямними лопатками, одна із яких нерухома кутова, а інша поворотна рухома з можливістю переміщення в повздовжньому пазу смуги з кутовим ноніусом. Запропоноване рішення відноситься до медицини, а зокрема до ортопедії і травматології, і може використовуватись для формування кісткових аутотрансплантатів На сьогодні, подібні формування кісткових аутотрансплантатів операції виконують при застосуванні найчастіше лише маятникової пилки та засібу для вимірювання розмірів та форми аутотрансплантанту [Muller "Manual der Osteosinthese" AO-Tecnik. 1977. Berim.-New-York. S.370]. Відомо, що при випилюванні клиноподібних трансплантатів дуже складно сформувати трансплантат з необхідним розміром та заздалегідь заданими кутами Задачею заявляємо! корисної моделі являється розробити такий пристрій, який би за допомогою своїх конструктивних властивостей забезпечував швидке та точне виготовлення кісткових ауто трансплантатів, з мінімальним травмуванням хворого і забезпечував високу ефективність праці хірурга за мінімальний час. Вирішення поставленої задачі досягається тим, що у відомому пристрої для формування кісткових аутотрансплантатів, що містить засіб для вимірювання розмірів та форми аутотрансплантанта, пилку, наприклад маятникову, згідно з корисною моделлю, він має з'єднані з рукояткою смуги з лінійним ноніусом та установлених на ній під кутом 90° двох паралельних напрямних, з напрямними лопатками, одна із яких нерухома кутова, а інша поворотна рухома з можливістю переміщення в повздовжньому пазі смуг з кутовим ноніусом, це дозволяє сформувати кістковий аутотрансплантат з заздалегідь заданими розмірами та кутами. На фіг. 1 зображений загальний вигляд пристрою: 1-рукоятка, 2-корпус, 3-ноніус лінійний, 4ноніус кутовий. На фіг. 2 зображений загальний вид зверху: 5напрямна нерухома кутова, 6-напрямка поворотна рухома, 7-ділільний диск, 8-затисна гайка, 9напрямна лопатка. Напрямна поворотна нерухома та напрямна поворотна рухома відрізняються одна від одної висотою лопатки: у напрямної поворотної рухомої вона вища, і в ній нема нижнього виступу. Користування інструментом. Встановлюємо кут нерухомої поворотної напрямної і зафіксовуємо затискною гайкою (8,. За допомогою ноніуса лінійного (3) встановлюємо необхідну ширина трансплантата та за допомогою ноніуса кутового (4) кут нахилу бокової' сторони трансплантата Це положення фіксується затискною гайкою (8). Під час операці'і, заздалегідь налагоджений інструмент, притискається до необхідного місця кістки, і вдержуючи його, щільно притискається полотно маятникової пили до нерухомої напрямної лопатки (9), робиться врізання та вводимо у розріз нижню опору нерухомої лопатки (9). Опираючи щільно полотно маятникової' пилки на лопатку поворотної рухомої напрямної (6) виконується другий запил. Таким чином, пристрій дозволяє одержувати необхідну кількість абсолютно однакових або різних за кутами та розмірами трансплантатів при мінімальному травмуванні О) З 9976 4 кістки, скоротити строки операції, підвищити ефекЛітература. тивність оперативного втручання. 1. Muller "Manual der Osteosinthese" AO-Tecnik. Інструмент виготовлено з нержавіючої сталі 1977. Berlin, - New-York. S.370. дозволеної для застосування у медичній промисловості. Фіг. 1 Фіг. 2 Комп'ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
