Інструмент пелюстковий шліфувальний

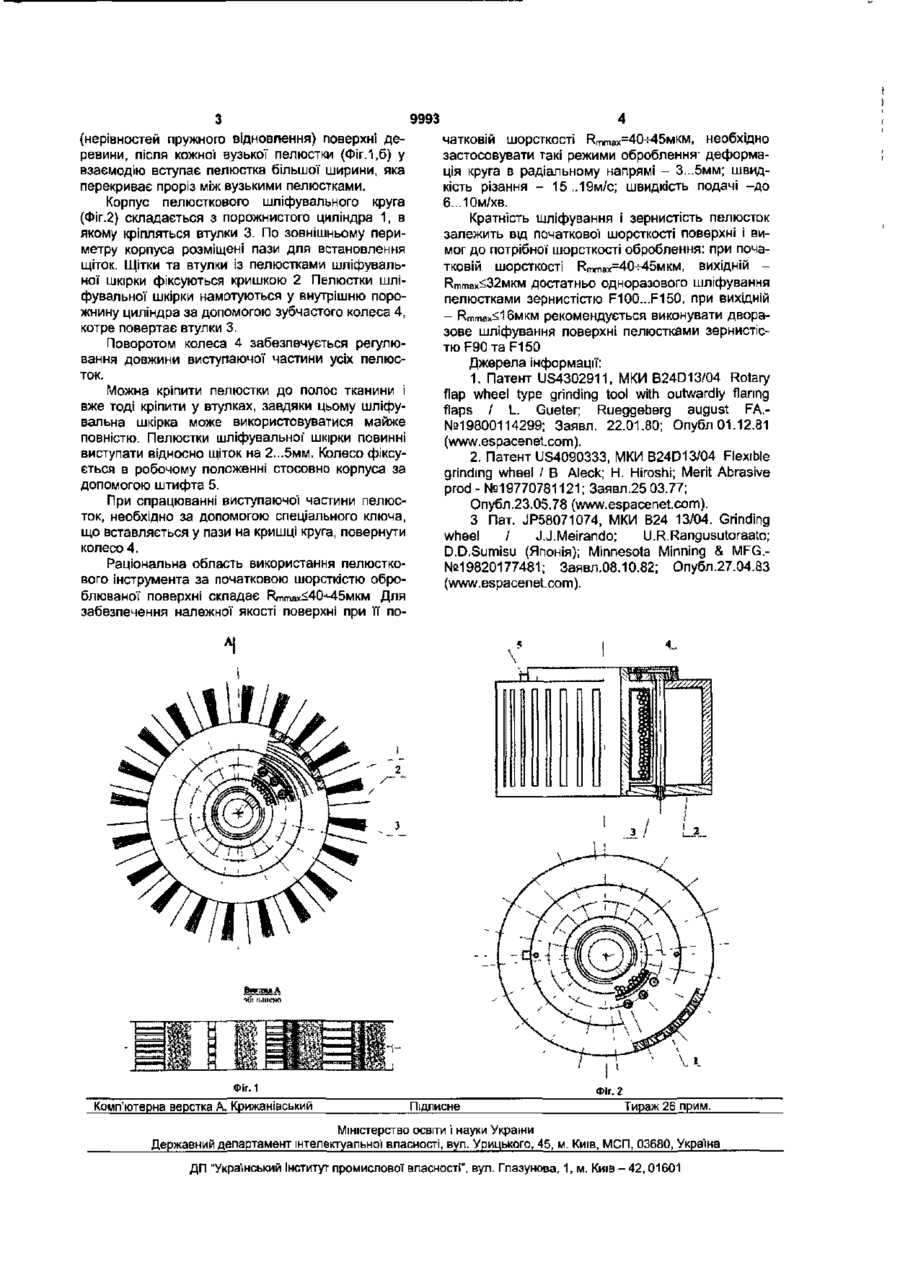

Інструмент пелюстковий шліфувальний для шліфування деталей з деревини, що містить множину щіток, які виступають радіально ззовні корпусу, шліфувальну частину, виконану у вигляді пе люсток, що закріплені на втулках з можливістю намотування всередину корпусу чи розмотування, який відрізняється тим, що пелюстки порізані на смужки двох ширин і розміщені почергово таким чином, що перекривають прорізи між пелюстками, а привід всіх втулок здійснюється одночасно за допомогою механізму шестерень та порожнистого циліндра з зовнішнім зубчастим колесом, всередині якого розміщені кульки для автоматичного балансування інструмента. Інструмент пелюстковий шліфувальний (Фіг.1) призначений для абразивного оброблення деревини і може бути використаний в деревообробній промисловості для шліфування деталей прямолінійного та криволінійного профілю. Найбільш відомі конструкції пелюсткових абразивних інструментів можна поділити на дві групи: в першій групі кріплення пелюсток виконується за допомогою в'яжучого матеріалу [1], в іншій механічним способом, тобто за допомогою пакетотримачів чи інших приспосіблень [2]. Корпус інструментів другої групи можна багаторазово використовувати, виконуючи заміну шліфувального матеріалу після спрацювання, тому їх використання є вигіднішим в порівнянні з інструментами першої групи. Суттєвим недоліком обох груп таких інструментів є велика витрата, корисного дорогого матеріалу, оскільки частина відрізків шліфувальної шкірки залишається невикористаною. Більш близьким за конструктивним виконанням та ознаками є пелюстковий шліфувальний круг [3], який включає в себе корпус, множину гнучких конструктивних елементів, які виступають радіальне ззовні конструкції корпуса і множину окремих відрізків з абразивного матеріалу, які розміщені в корпусі вздовж гнучких конструктивних елементів. Кожна пелюстка незалежно від іншої змотується всередину корпуса чи розмотується назовні. Запас полос шліфувального матеріалу дозволяє збільшити коефіцієнт корисного використання шліфувальної шкірки, забезпечити практично постійний робочий діаметр інструмента. Основ ним недоліком такого інструмента є необхідність почергового індивідуального регулювання довжини виступаючої частини пелюсток. Величина спрацювання кожної пелюстки у радіальному напрямі (в процесі шліфування деревини) є однаковою, тому немає необхідності окремо регулювати довжину виступаючої частини кожної пелюстки, що вимагає додаткових затрат часу. Задачею розробки пелюсткового інструмента є підвищення якості оброблюваних поверхонь та економія шліфувального матеріалу пелюстки. Поставлена задача вирішена шляхом: - розміщення пелюсток, розрізаних на смужки двох ширин (вужчої та вдвічі ширшої) таким чином, щоб перекрити прорізи; - розробки конструкції простого у виготовленні механізму одночасного приводу всіх втулок, які виконують розмотування та намотування пелюсток; - розміщення всередині корпуса кульок для автоматичного його балансування Одночасний привід всіх втулок забезпечує зменшення затрат часу на регулювання робочого діаметра круга. Привід включає зубчасте колесо та шестерні. Автоматичне балансування забезпечує рівномірне по всій площі взаємодії зусилля притискання інструмента до оброблюваної поверхні деталі. Пелюстки з шириною розрізання 2,5мм чітко повторюють оброблюваний профіль, завдяки цьому добре зачищається поверхня. Щоб не допустити появи нерівномірного за товщиною зішліфовування матеріалу з ділянок ранньої та пізньої зони CO О) О) о> 9993 (нерівностей пружного відновлення) поверхні деревини, після кожної вузької пелюстки (Фіг.1,6) у взаємодію вступає пелюстка більшої ширини, яка перекриває проріз між вузькими пелюстками. Корпус пелюсткового шліфувального круга (Фіг.2) складається з порожнистого циліндра 1, в якому кріпляться втулки 3. По зовнішньому периметру корпуса розміщені пази для встановлення щіток. Щітки та втулки із пелюстками шліфувальної шкірки фіксуються кришкою 2 Пелюстки шліфувальної шкірки намотуються у внутрішню порожнину циліндра за допомогою зубчастого колеса 4, котре повертає втулки 3. Поворотом колеса 4 забезпечується регулювання довжини виступаючої частини усіх пелюсток. Можна кріпити пелюстки до полос тканини і вже тоді кріпити у втулках, завдяки цьому шліфувальна шкірка може використовуватися майже повністю. Пелюстки шліфувальної шкірки повинні виступати відносно щіток на 2...5мм. Колесо фіксується в робочому положенні стосовно корпуса за допомогою штифта 5. При спрацюванні виступаючої частини пелюсток, необхідно за допомогою спеціального ключа, що вставляється у пази на кришці круга, повернути колесо 4. Раціональна область використання пелюсткового інструмента за початковою шорсткістю оброблюваної ПОВерХНІ СКЛаДаЄ Rmmax
