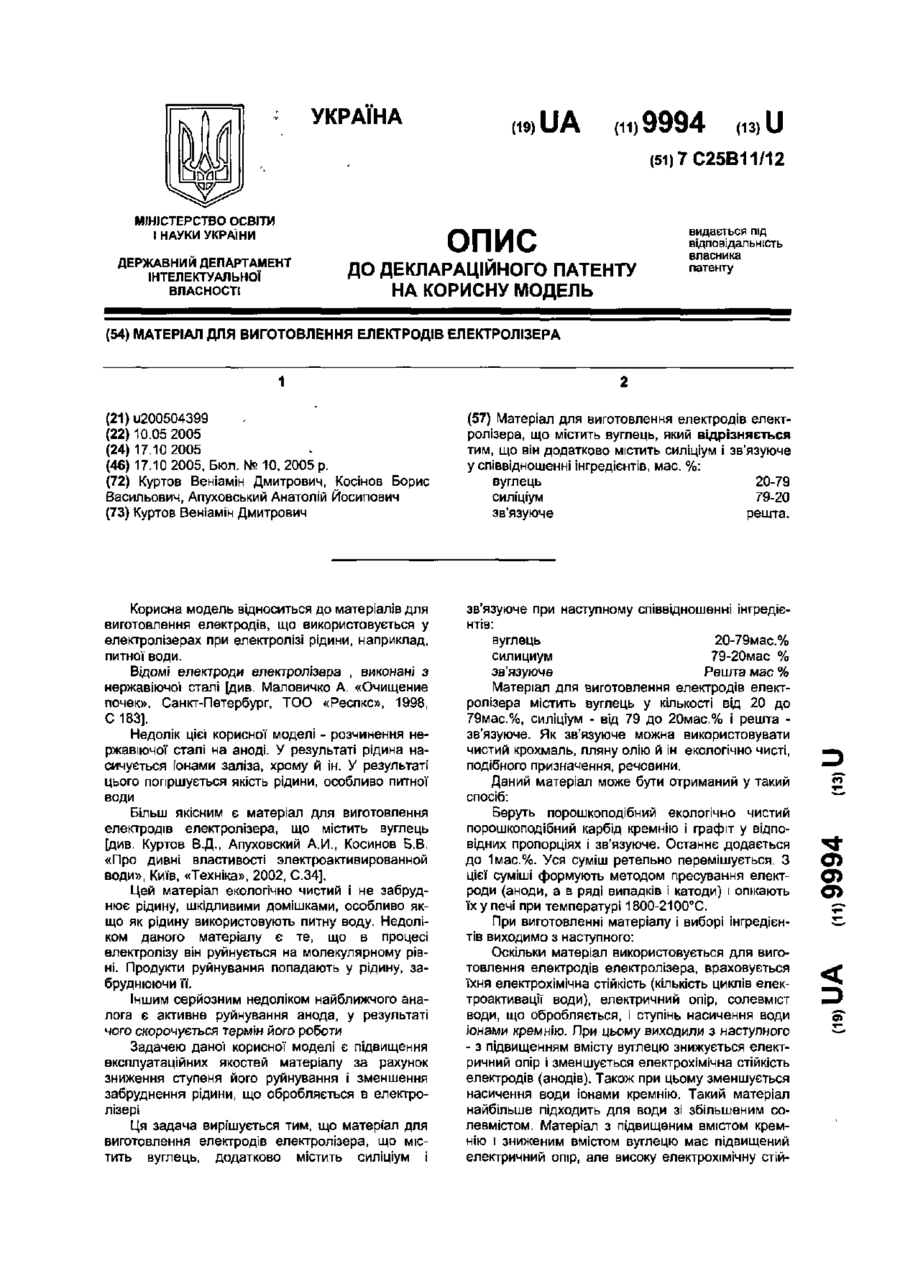

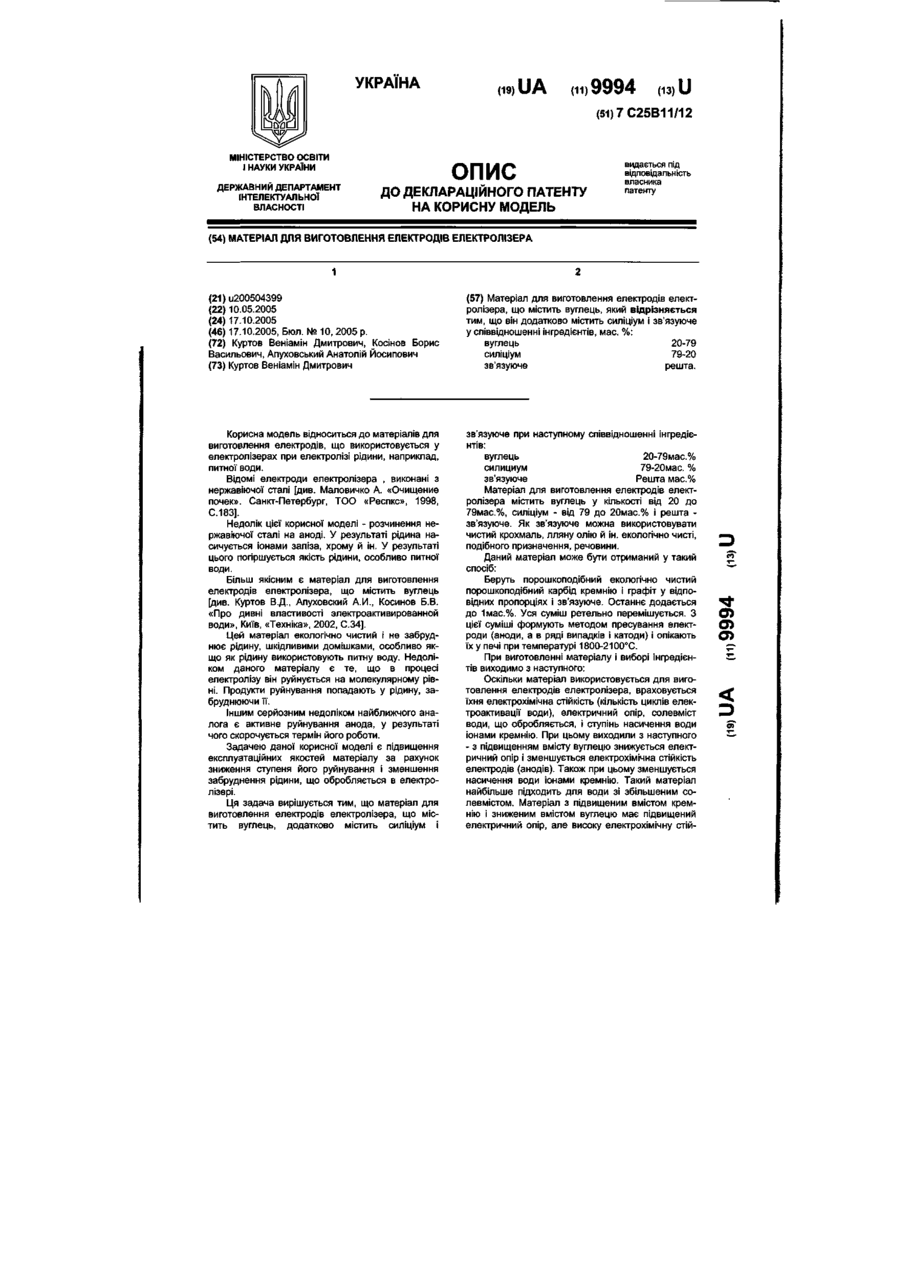

Матеріал для виготовлення електродів електролізера

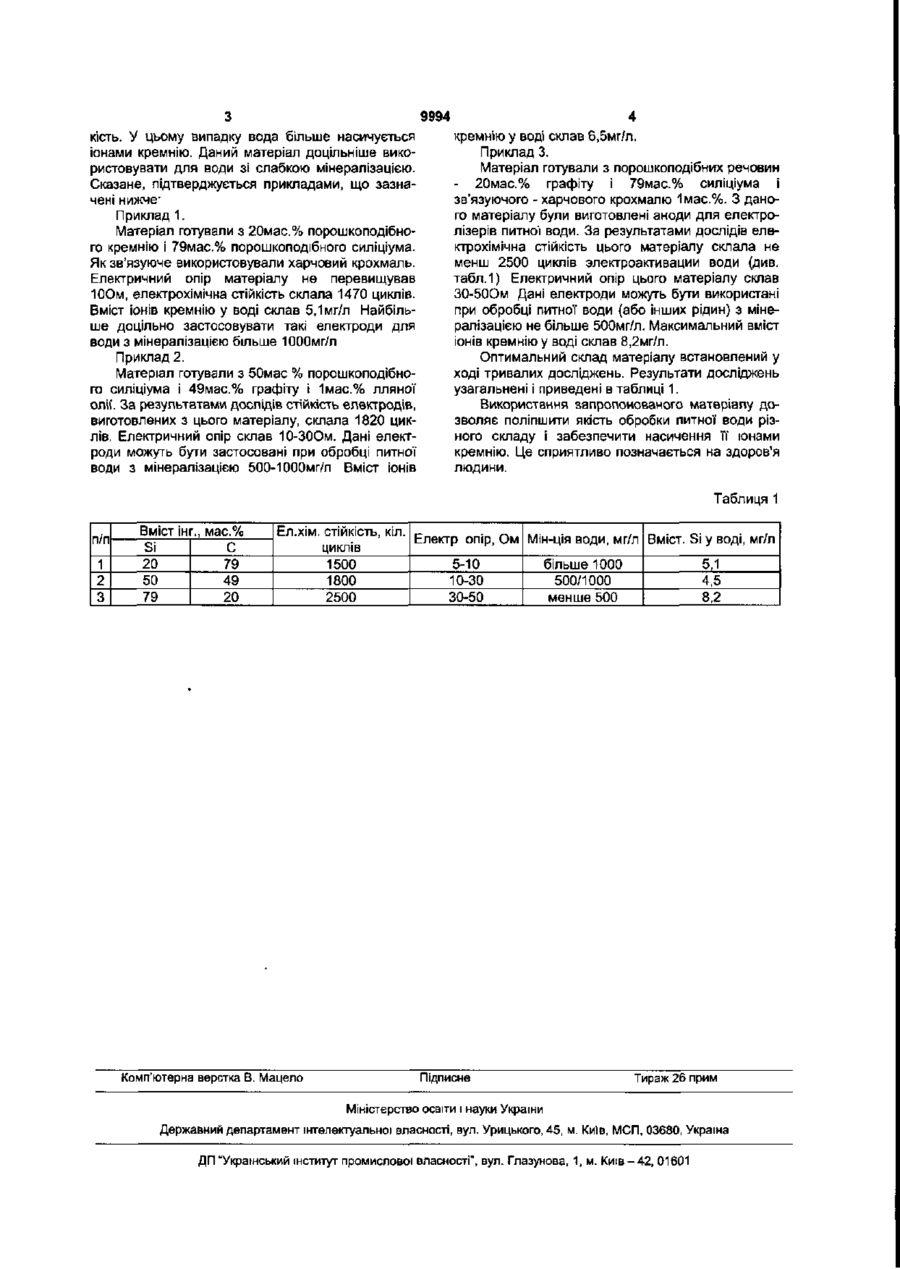

Матеріал для виготовлення електродів електролізера, що містить вуглець, який відрізняється тим, що він додатково містить силіціум і зв'язуюче у співвідношенні інгредієнтів, мас. %: вуглець 20-79 силіціум 79-20 зв'язуюче решта. Корисна модель відноситься до матеріалів для виготовлення електродів, що використовується у електролізе pax при електролізі рідини, наприклад, питної води. Відомі електроди електролізера , виконані з нержавіючої сталі [див. Маловичко А. «Очищение почек». Санкт-Петербург, ТОО «Респкс», 1998, С 183]. Недолік цієї корисної моделі - розчинення нержавіючої сталі на аноді. У результаті рідина насичується іонами заліза, хрому й ін. У результаті цього погіршується якість рідини, особливо питної води Більш якісним є матеріал для виготовлення електродів електролізера, що містить вуглець [див. Куртов В.Д., Апуховский А.И., Косинов Б.В. «Про дивні властивості электроактивированной води», Київ, «Техніка», 2002, С.34]. Цей матеріал екологічно чистий і не забруднює рідину, шкідливими домішками, особливо якщо як рідину використовують питну воду. Недоліком даного матеріалу є те, що в процесі електролізу він руйнується на молекулярному рівні. Продукти руйнування попадають у рідину, забруднюючи її. Іншим серйозним недоліком найближчого аналога є активне руйнування анода, у результаті чого скорочується термін його роботи Задачею даної корисної моделі є підвищення експлуатаційних якостей матеріалу за рахунок зниження ступеня його руйнування і зменшення забруднення рідини, що обробляється в електролізері Ця задача вирішується тим, що матеріал для виготовлення електродів електролізера, що містить вуглець, додатково містить силіціум і зв'язуюче при наступному співвідношенні інгредієнтів: вуглець 20-79мас.% силициум 79-20мас % зв'язуюче Решта мас % Матеріал для виготовлення електродів електролізера містить вуглець у кількості від 20 до 79мас.%, силіціум - від 79 до 20мас.% і решта зв'язуюче. Як зв'язуюче можна використовувати чистий крохмаль, лляну олію й ін екологічно чисті, подібного призначення, речовини. Даний матеріал може бути отриманий у такий спосіб: Беруть порошкоподібний екологічно чистий порошкоподібний карбід кремнію і графіт у відповідних пропорціях і зв'язуюче. Останнє додається до 1мас.%. Уся суміш ретельно перемішується. З цієї суміші формують методом пресування електроди (аноди, а в ряді випадків І катоди) і опікають їхупечі при температурі 1800-2Ю0°С. При виготовленні матеріалу і виборі інгредієнтів виходимо з наступного: Оскільки матеріал використовується для виготовлення електродів електролізера, враховується їхня електрохімічна стійкість (кількість циклів електроактивації води), електричний опір, солевміст води, що обробляється, і ступінь насичення води іонами кремнію. При цьому виходили з наступного - з підвищенням вмісту вуглецю знижується електричний опір і зменшується електрохімічна стійкість електродів (анодів). Також при цьому зменшується насичення води іонами кремнію. Такий матеріал найбільше підходить для води зі збільшеним солевмістом. Матеріал з підвищеним вмістом кремнію і зниженим вмістом вуглецю має підвищений електричний опір, але високу електрохімічну стій О) О о 9994 кість. У цьому випадку вода більше насичується іонами кремнію. Даний матеріал доцільніше використовувати для води зі слабкою мінералізацією. Сказане, підтверджується прикладами, що зазначені нижче' Приклад 1. Матеріал готували з 20мас.% порошкоподібного кремнію і 79мас.% порошкоподібного силіціума. Як зв'язуюче використовували харчовий крохмаль. Електричний опір матеріалу не перевищував 100м, електрохімічна стійкість склала 1470 циклів. Вміст іонів кремнію у воді склав 5,1мг/л Найбільше доцільно застосовувати такі електроди для води з мінералізацією більше 1000мг/л Приклад 2. Матеріал готували з 50мас % порошкоподібного силіціума і 49мас.% графіту і Імас.% лляної олії. За результатами дослідів стійкість електродів, виготовлених з цього матеріалу, склала 1820 циклів. Електричний опір склав 10-ЗООм. Дані електроди можуть бути застосовані при обробці питної води з мінералізацією 500-1000мг/л Вміст іонів кремнію у воді склав 6,5мг/л. Приклад 3. Матеріал готували з порошкоподібних речовин - 20мас.% графіту і 79мас.% силіціума і зв'язуючого - харчового крохмалю 1мас.%. З даного матеріалу були виготовлені аноди для електролізерів питної води. За результатами дослідів електрохімічна стійкість цього матеріалу склала не менш 2500 циклів электроактивации води (див. табл.1) Електричний опір цього матеріалу склав 30-50Ом Дані електроди можуть бути використані при обробці питної води (або інших рідин) з мінералізацією не більше 500мг/л. Максимальний вміст іонів кремнію у воді склав 8,2мг/л. Оптимальний склад матеріалу встановлений у ході тривалих досліджень. Результати досліджень узагальнені і приведені в таблиці 1. Використання запропонованого матеріалу дозволяє поліпшити якість обробки питної води різного складу і забезпечити насичення її іонами кремнію. Це сприятливо позначається на здоров'я людини. Таблиця 1 п/п 1 2 3 Вміст інг., мас.% Si С 20 79 50 49 79 20 Ел.хім. стійкість, кіл. Електр опір, Ом Мін-ція води, мг/л Вміст. Si у воді, мг/л циклів 1500 5-Ю більше 1000 5,1 10-30 500/1000 4,5 1800 8,2 2500 30-50 менше 500 Комп'ютерна верстка В. Мацело Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
