Вузол верху взуття, а також взуття, яке його містить

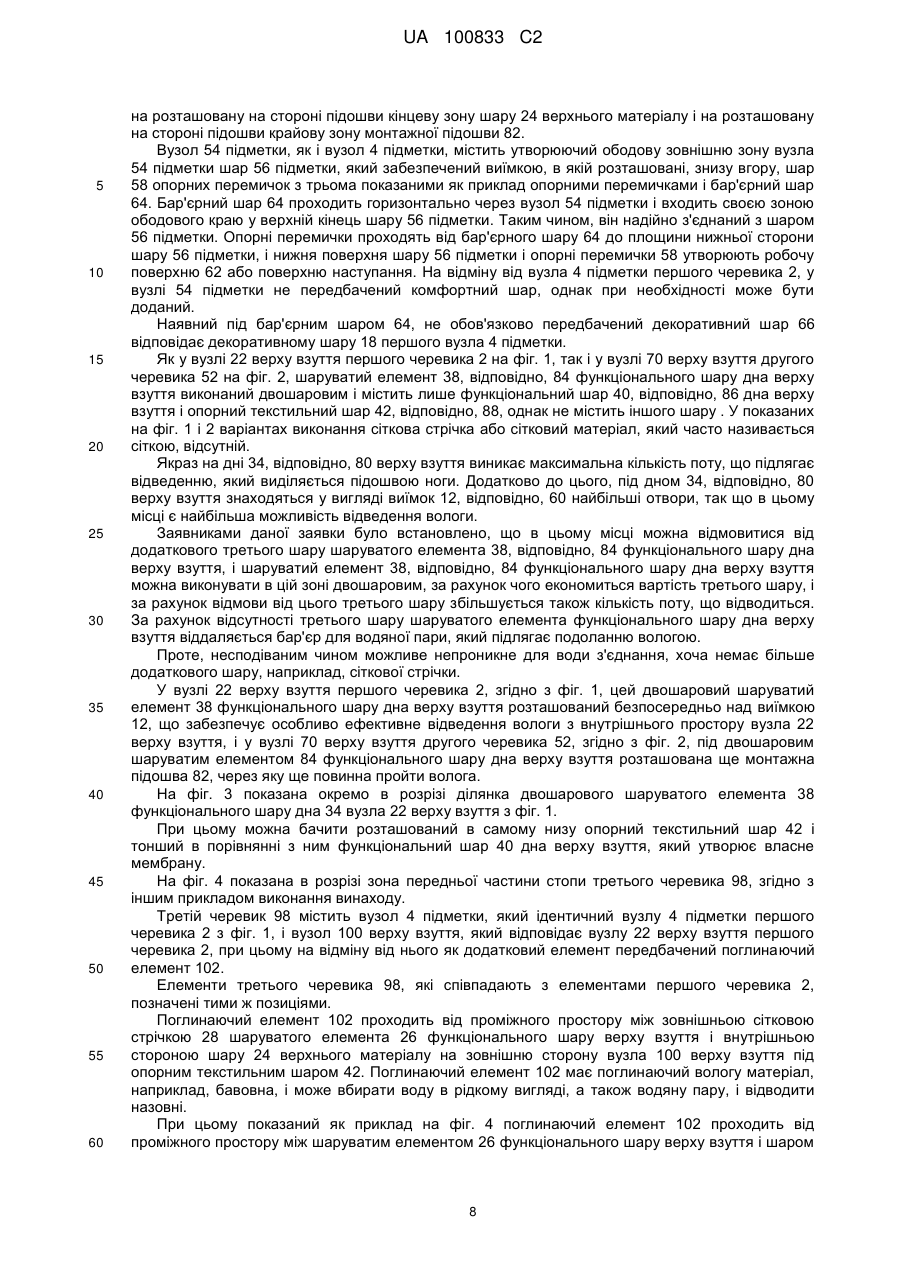

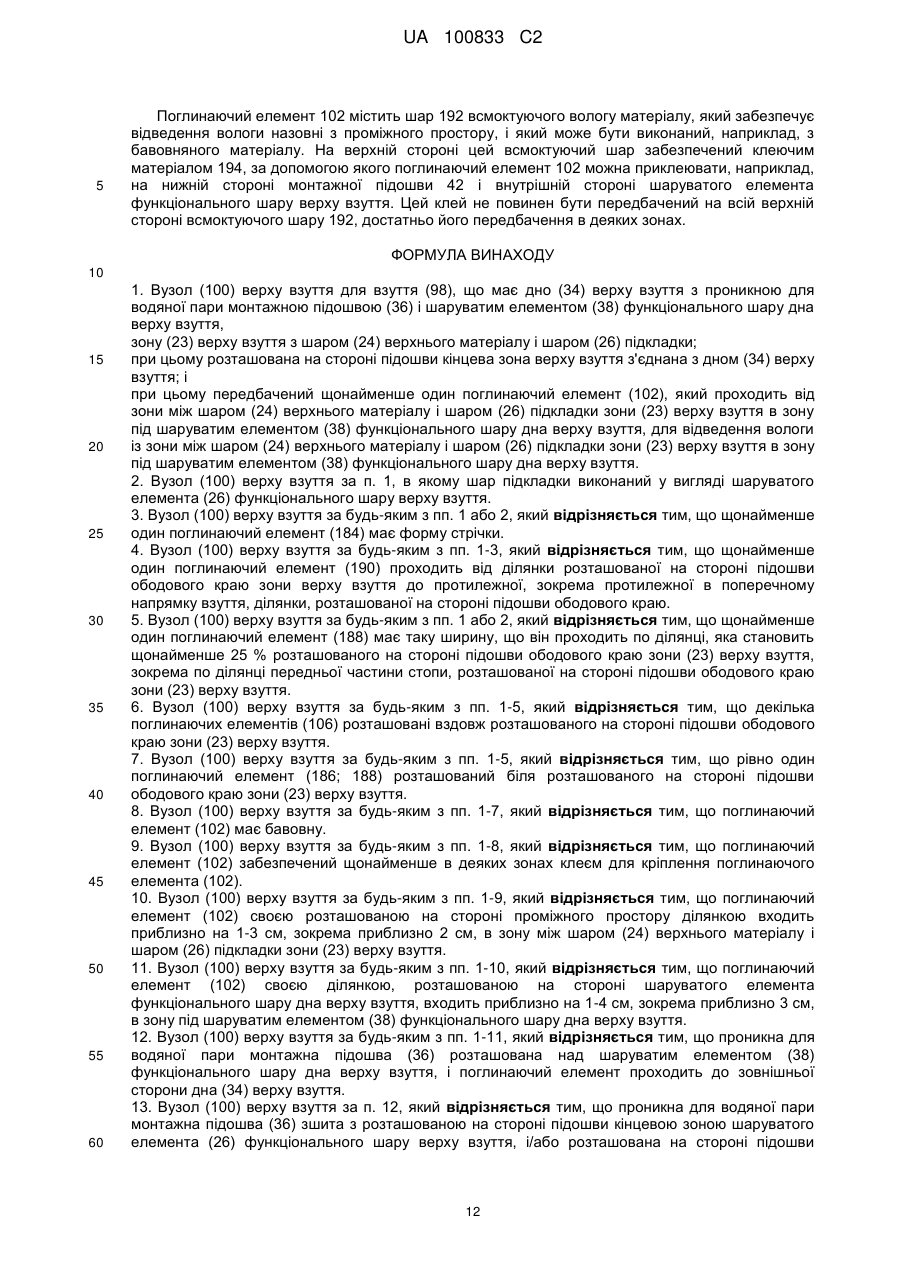

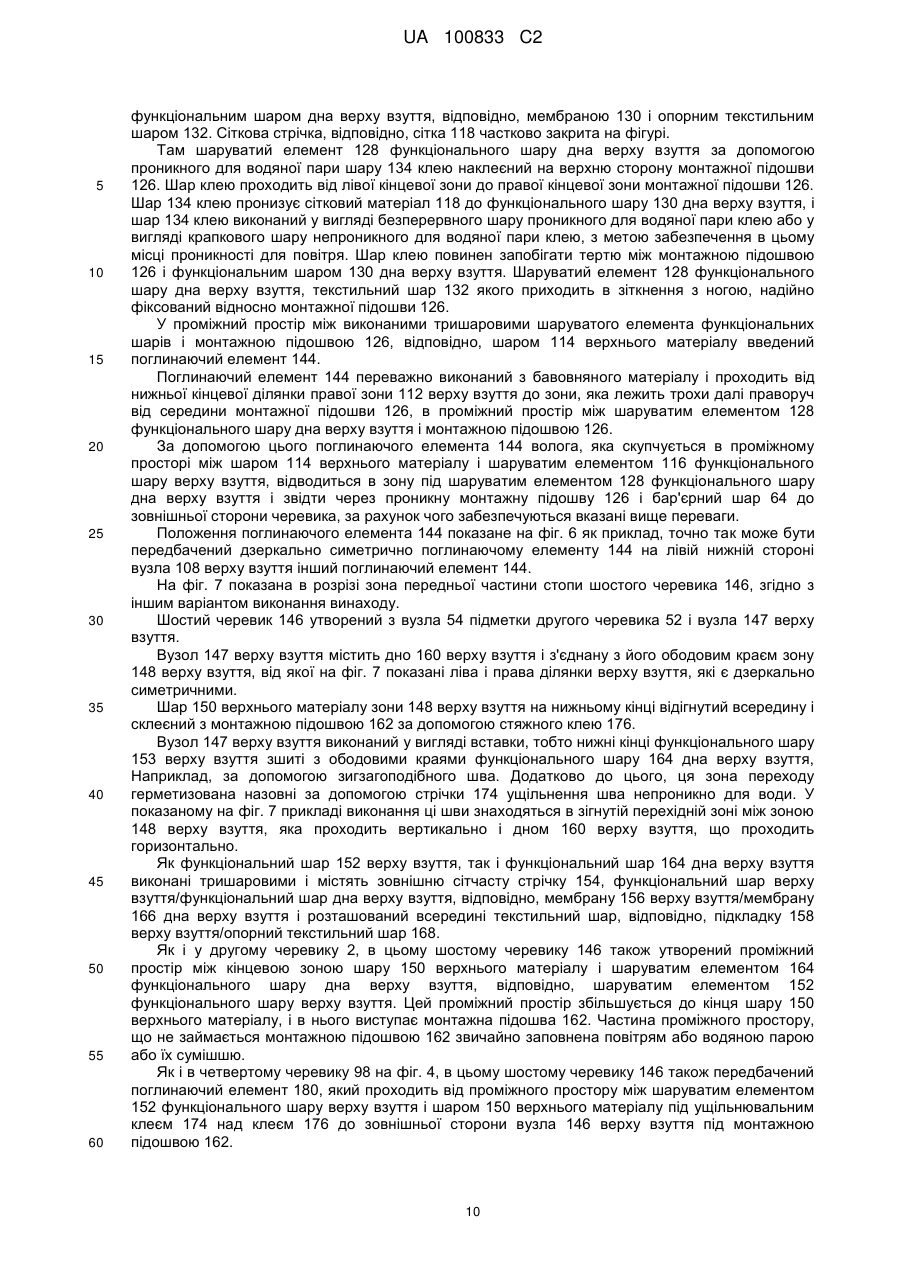

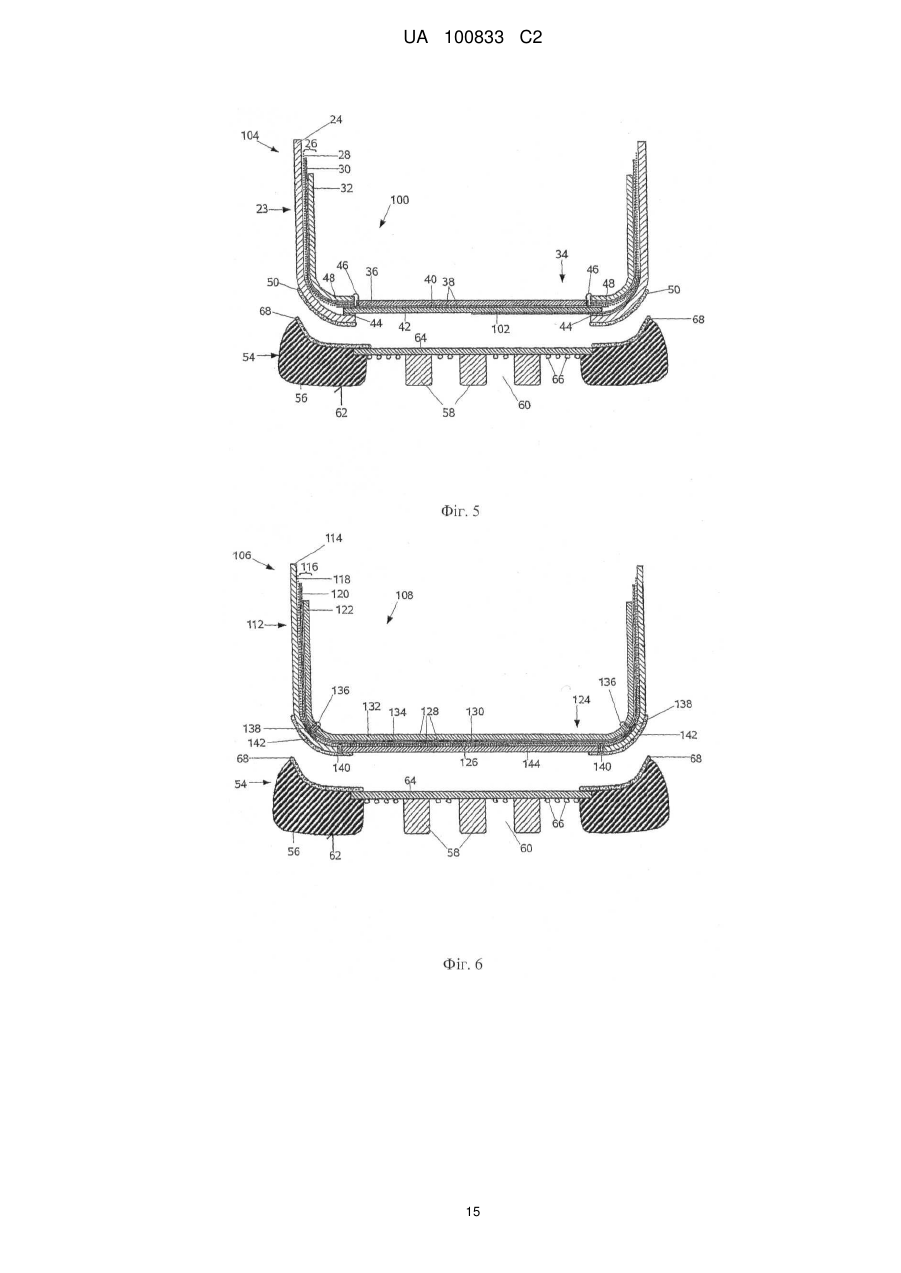

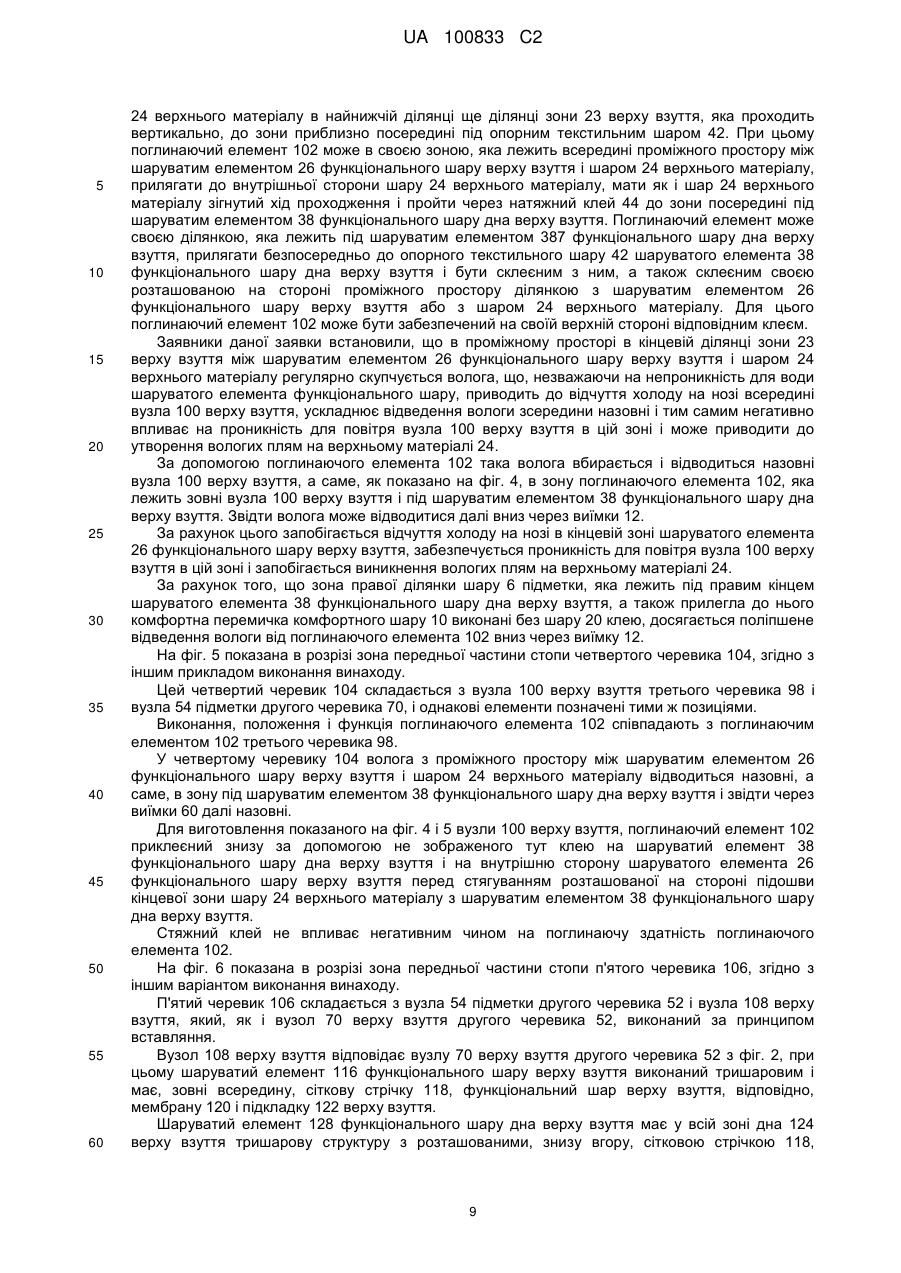

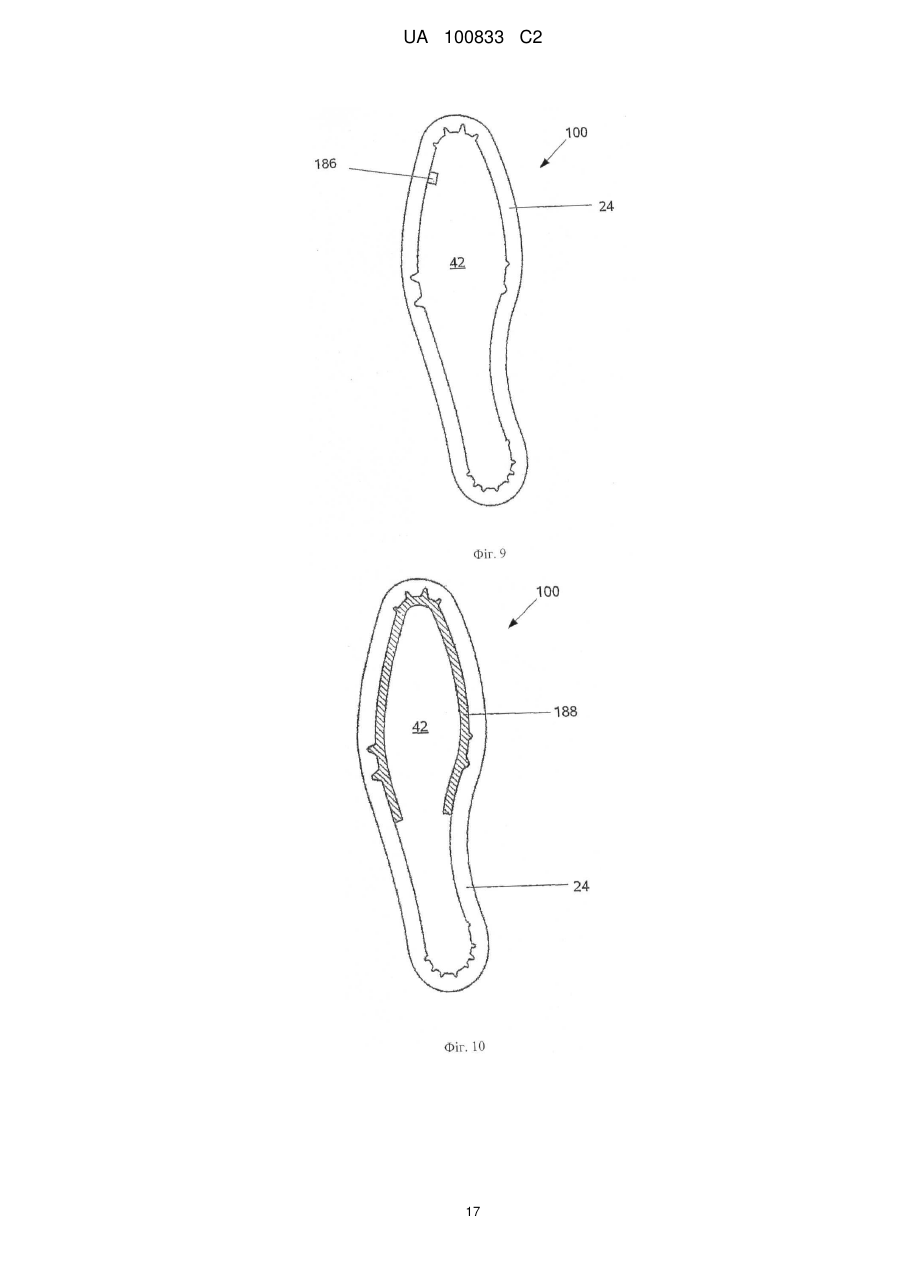

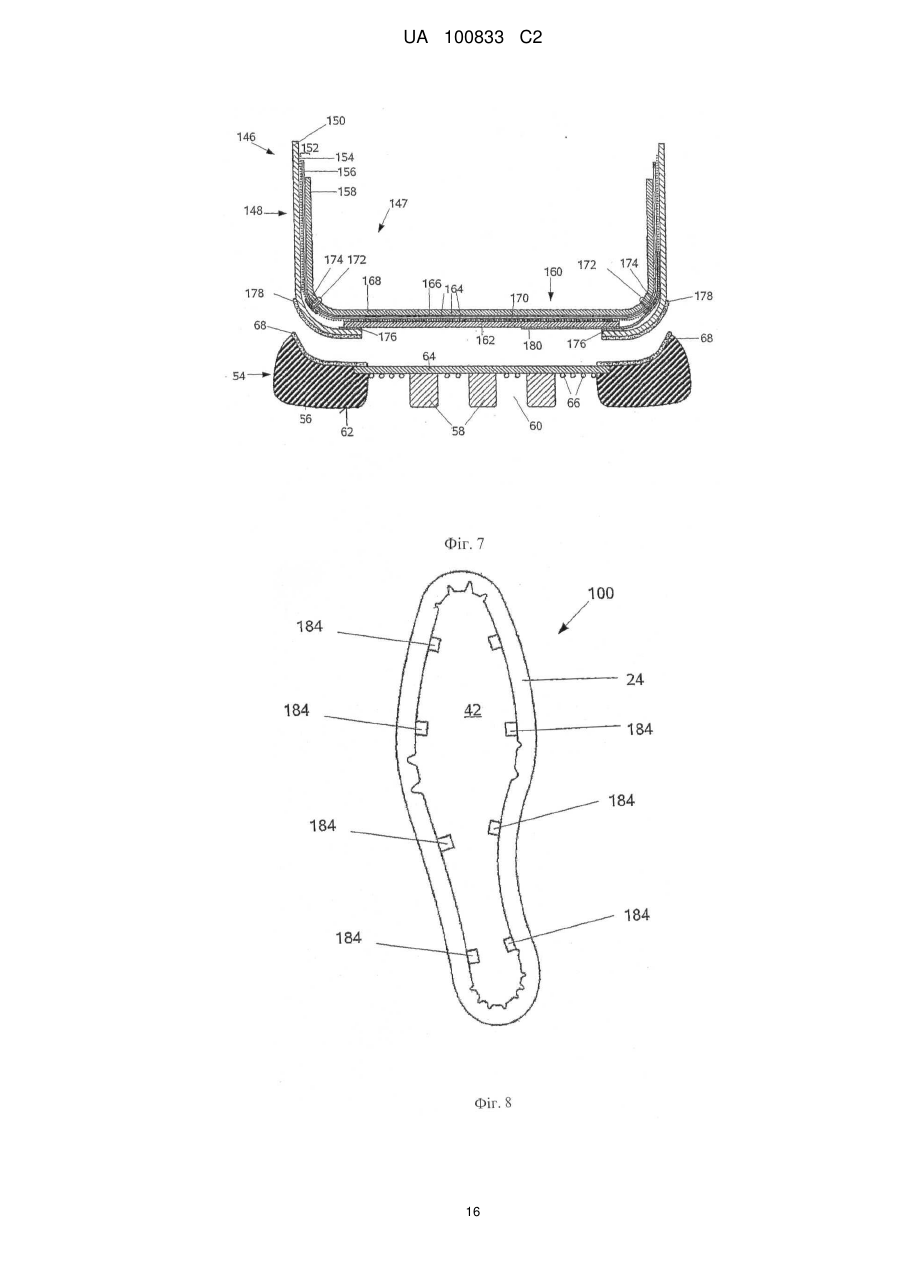

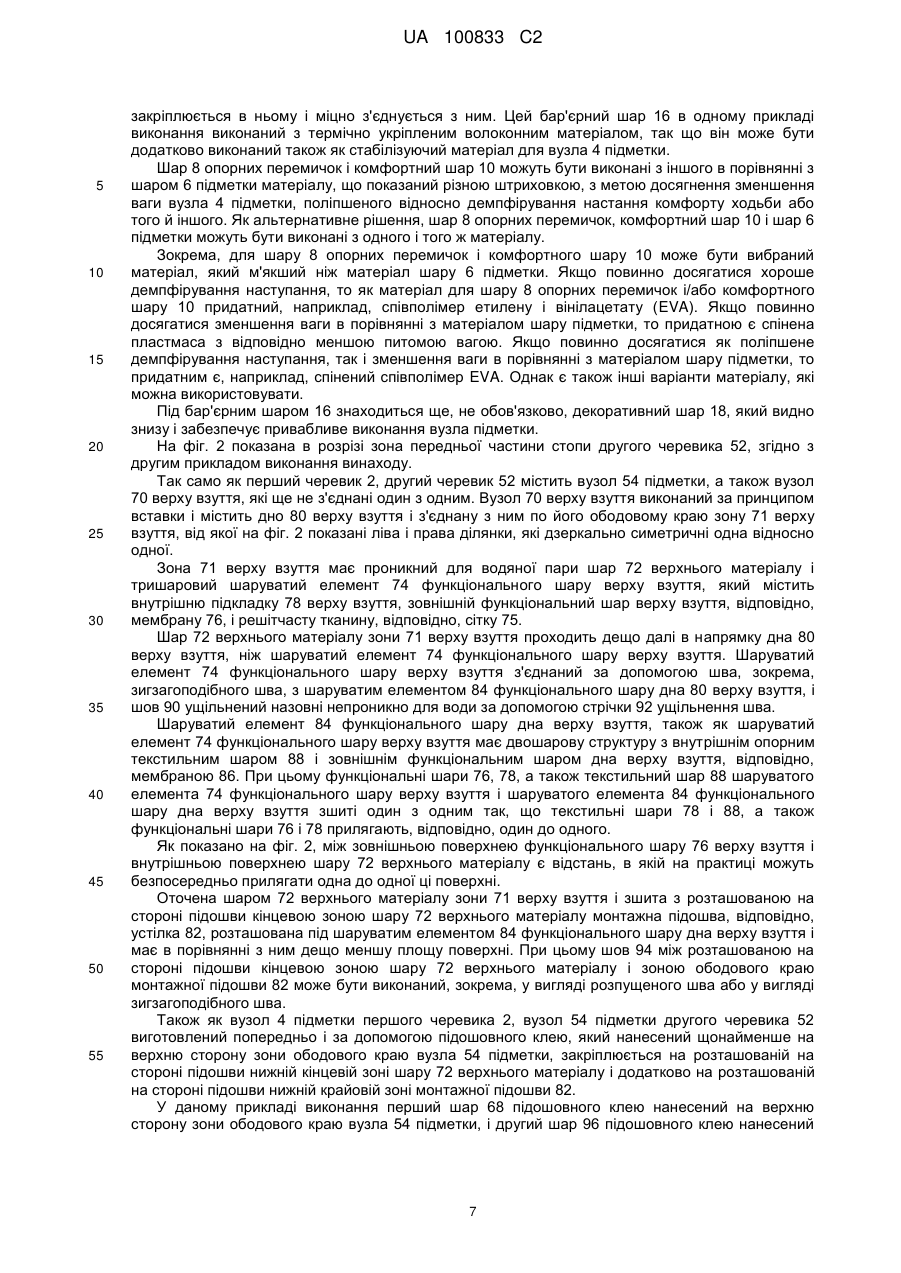

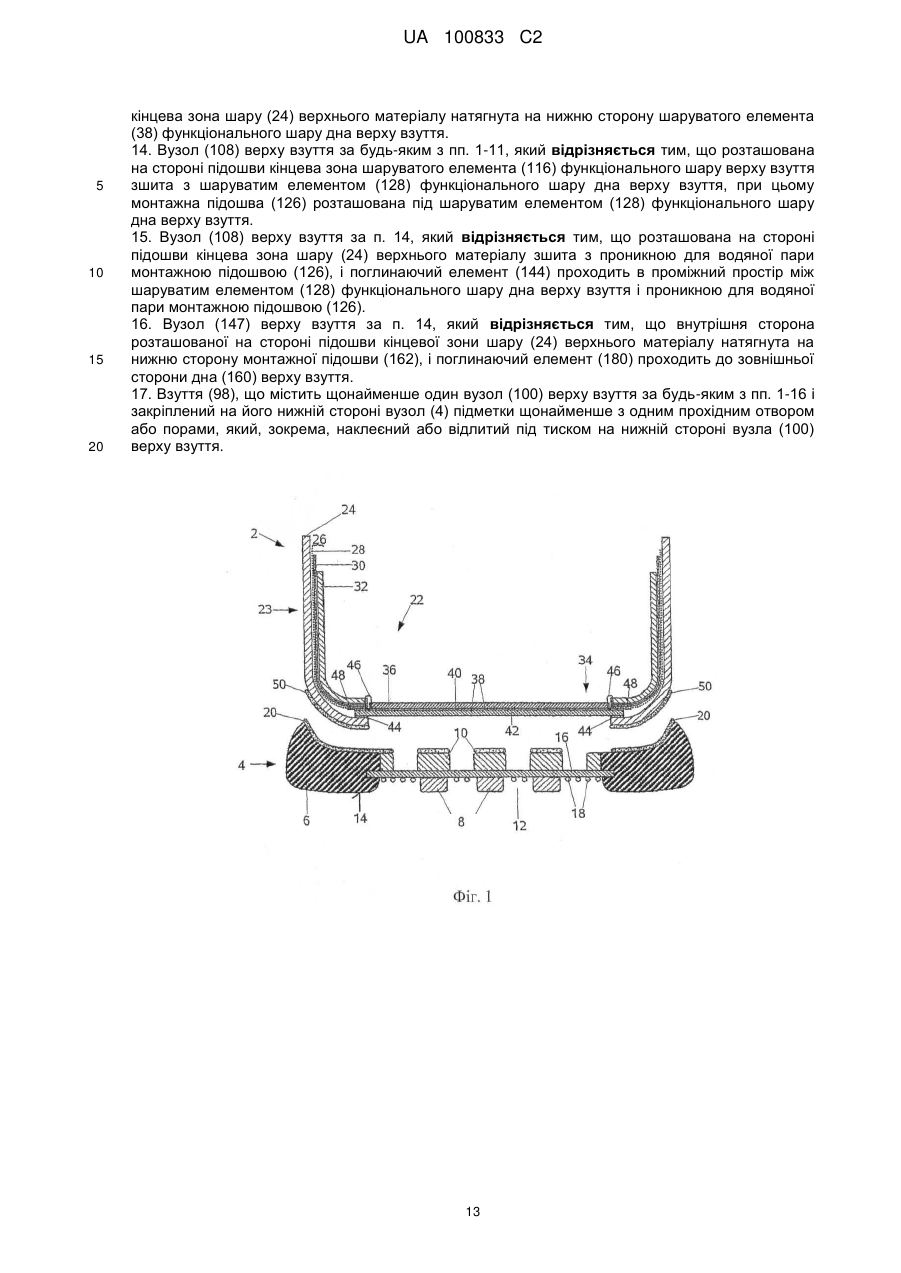

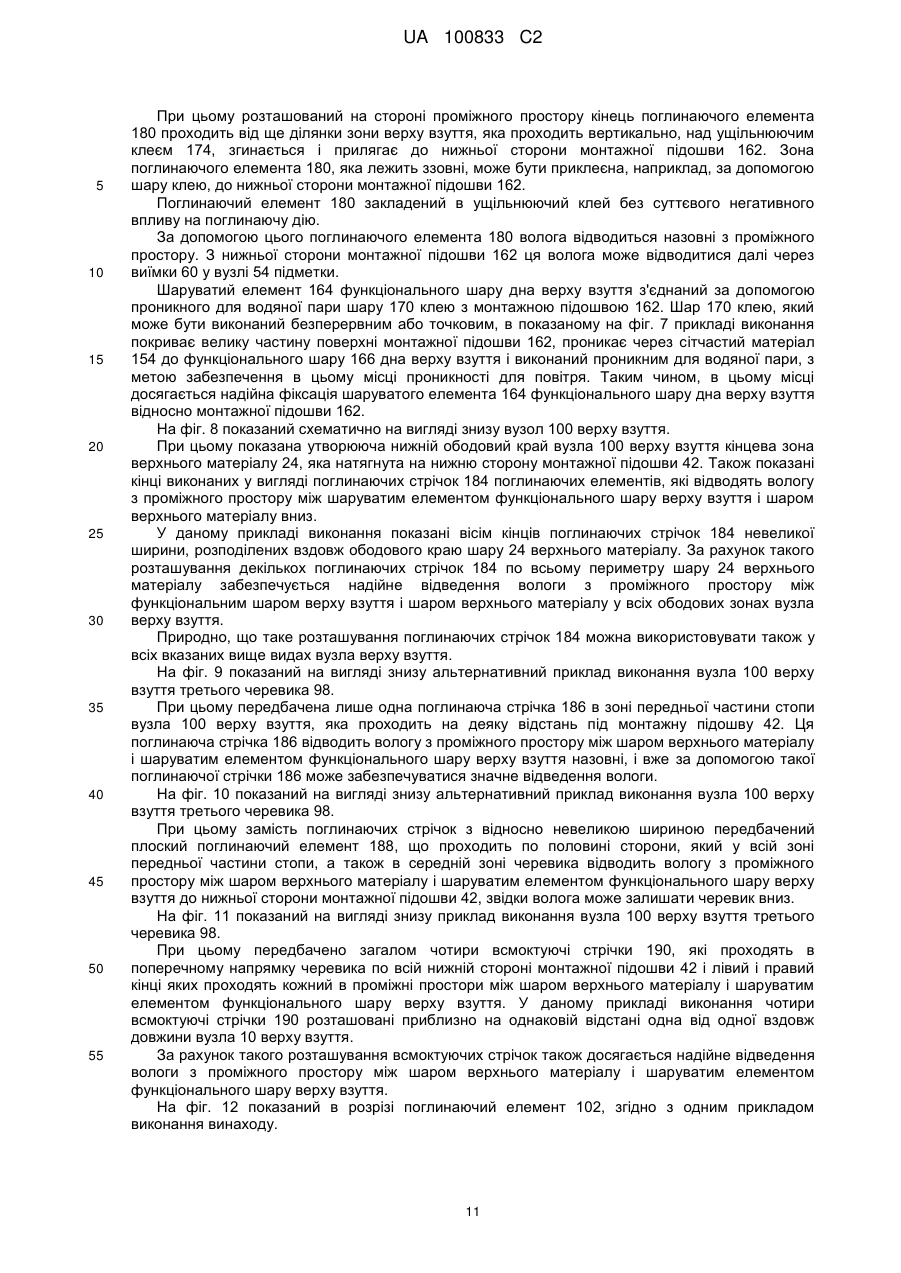

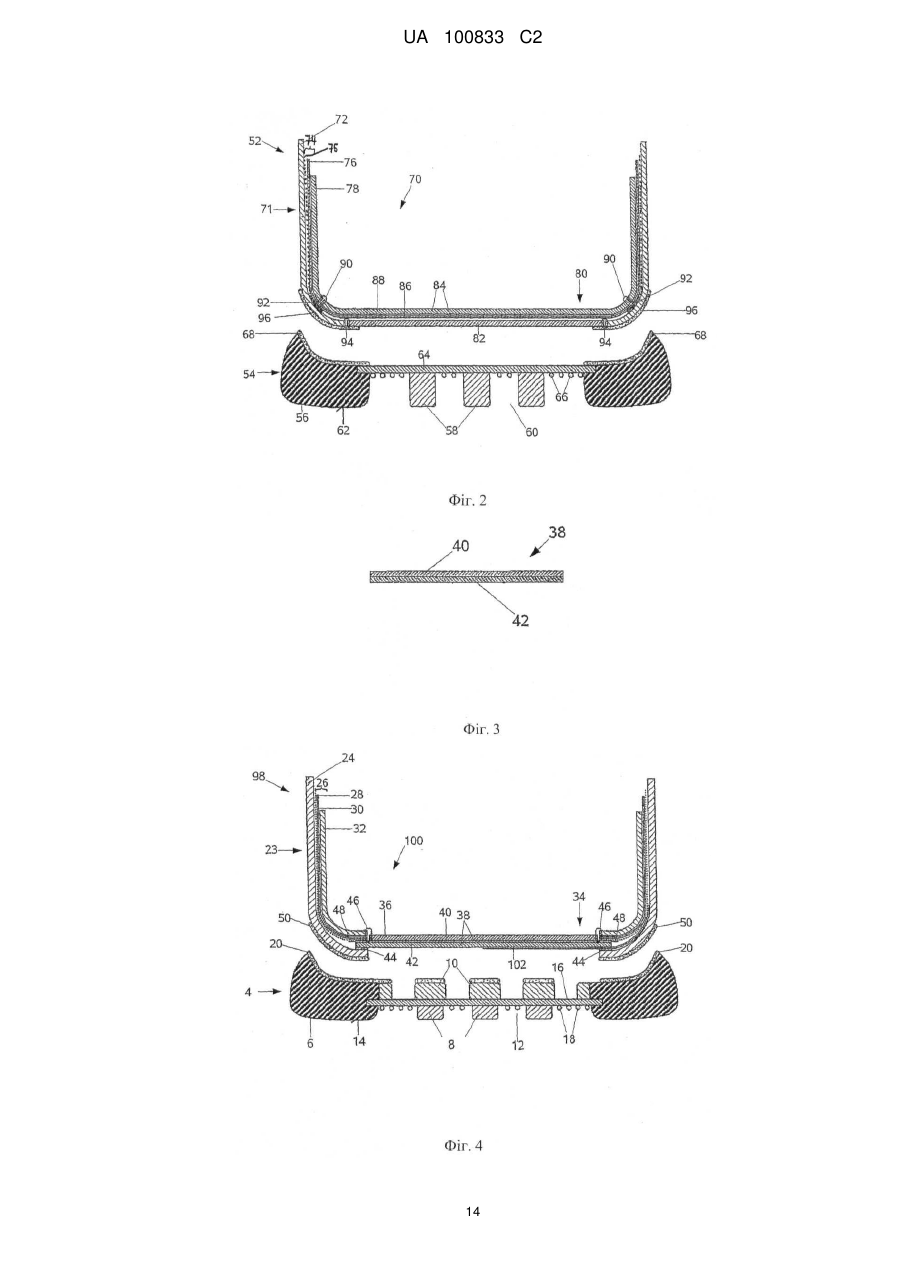

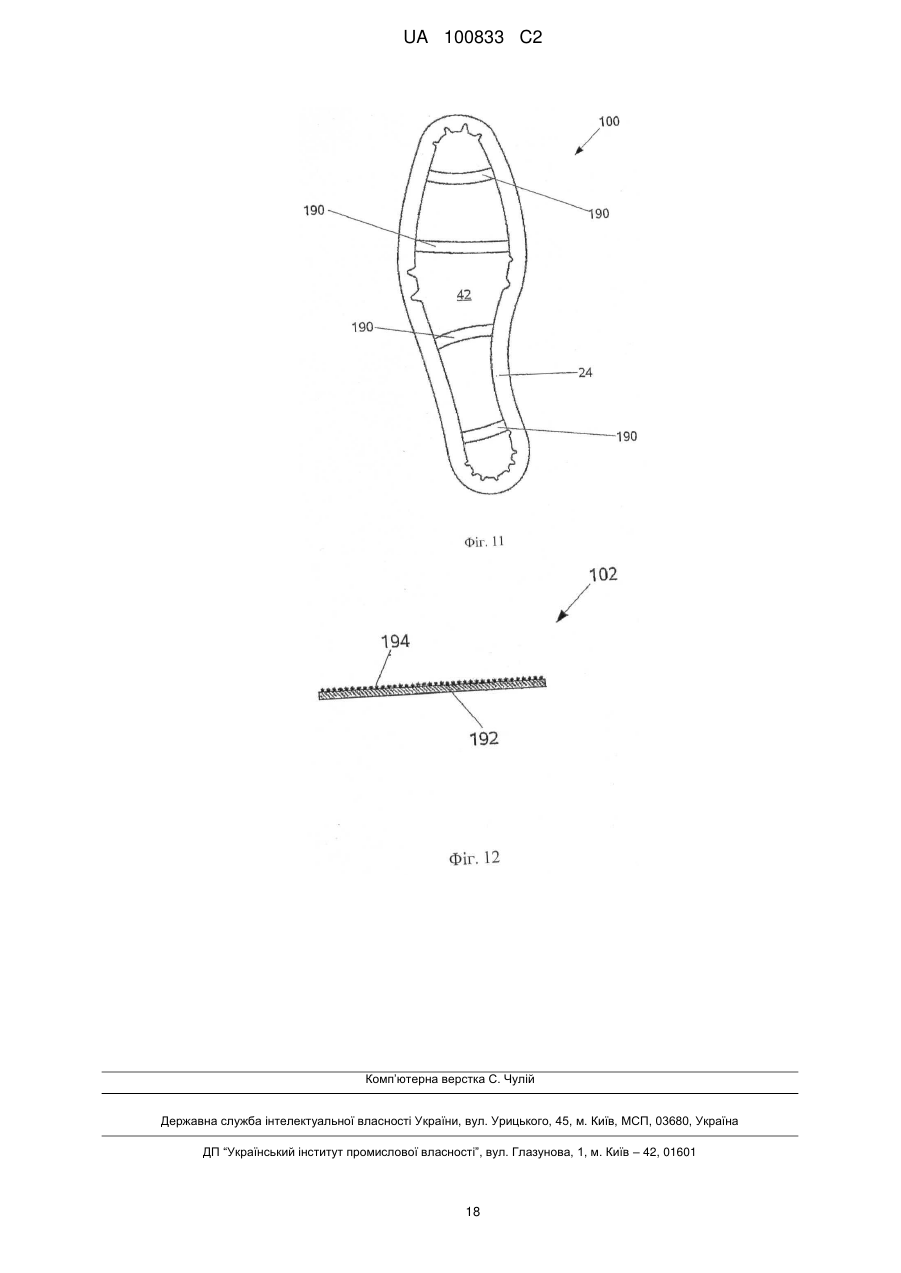

Реферат: Вузол (100) верху взуття, згідно з винаходом, для взуття (98) містить дно (34) верху взуття з проникною для водяної пари монтажною підошвою (36) і шаруватим елементом (38) функціонального шару дна верху взуття і зону (23) верху взуття з шаром (24) верхнього матеріалу і шаром (26) підкладки. Розташована на стороні підошви кінцева зона верху взуття з'єднана з дном (34) верху взуття, і передбачений щонайменше один поглинаючий елемент (102), який проходить від зони між шаром (24) верхнього матеріалу і шаром (26) підкладки зони (23) верху взуття в зону під шаруватим елементом (38) функціонального шару дна верху взуття, з метою відведення вологи із зони між шаром (24) верхнього матеріалу і шаром (26) підкладки зони (23) верху взуття в зону під шаруватим елементом (38) функціонального шару дна верху взуття. UA 100833 C2 (12) UA 100833 C2 UA 100833 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід стосується вузла верху взуття, а також взуття, що містить такий вузол верху взуття. З рівня техніки відоме взуття, яке забезпечене непроникним для води і проникним для водяної пари верхом взуття, так що таке взуття, незважаючи на непроникність для води, може віддавати назовні в зоні верху взуття вологу поту. Для того щоб волога поту могла виходити назовні також в зоні підошви, зона підошви взуття також забезпечена непроникними для води і проникними для водяної пари функціональними шарами. Приклад цього, в якому як дно верху взуття, так й інша зона верху взуття забезпечена проникними для водяної пари, але непроникними для води функціональними шарами, і в якому дно верху взуття відділене від зони верху взуття, відомий з DE 102008029296 A1. У такому взутті може виникати проблема, що полягає в тому, що на нижніх кінцях зони верху взуття на верхньому матеріалі в цих місцях з'являються плями, і що, зокрема при холодній погоді, виникає неприємне почуття холоду в нозі. Задачею даного винаходу є створення вузла верху взуття, а також взуття, в якому кінцева ділянка зони верху взуття перед дном верху взуття не приводить до появи неприємного почуття холоду, і в якій переважно в цьому місці також запобігається утворення плям на верхньому матеріалі. Крім того, в цьому місці повинно забезпечуватися також збереження проникності для повітря. Вузол верху взуття, згідно з винаходом, містить дно верху взуття з проникною для водяної пари монтажною підошвою і шаруватим елементом функціонального шару дна верху взуття, а також зону верху взуття з шаром верхнього матеріалу і шаром підкладки. Розташована на стороні підошви кінцева зона верху взуття з'єднана з ободовим краєм дна верху взуття. Для цього є множина конструктивних варіантів виконання, які будуть пояснені нижче. Монтажна підошва може бути забезпечена отворами або може бути виконана з проникного для водяної пари матеріалу. Згідно з винаходом, передбачений поглинаючий елемент, який проходить від зони між шаром верхнього матеріалу і шаром підкладки зони верху взуття в зону під шаруватим елементом функціонального шару дна верху взуття, з метою відведення вологи із зони між шаром верхнього матеріалу і шаром підкладки зони верху взуття в зону під шаруватим елементом функціонального шару дна верху взуття. Звідти волога може відводитися далі назовні, зокрема, при з'єднаному з вузлом підметки вузлі верху взуття, через проходи або пори у вузлі підметки. Відповідно до ідеї заявника, яка лежить в основі винаходу, встановили, що якраз в кінцевій зоні верху взуття, яка в більшості випадків з'єднана з ободовим краєм дна верху взуття, часто збирається волога і часто конденсується там у воду. Це приводить до того, що ділянка ноги, яка лежить протилежно шару підкладки, відчуває там холод, що при виконанні шару підкладки у вигляді функціонального шару верху взуття між внутрішньою і зовнішньою стороною функціонального шару верху взуття в цьому місці не може більше утворюватися достатній перепад водяної пари, так що проникність для повітря в цій зоні значно зменшується або навіть відсутня, що на зовнішній стороні взуття на проникному для водяної пари шарі верхнього матеріалу з'являються вологі плями, які чинять негативний вплив на проникність для повітря і на зовнішній вигляд взуття, і що це в кінцевому результаті може приводити до утворення плісняви, що в гіршому випадку псує взуття. Відповідно до основної ідеї винаходу передбачений додатковий поглинаючий елемент із здатного до вбирання матеріалу, який входить в кінцеву ділянку зони верху взуття, в якій звичайно збирається така волога, і проходить там до зони нижче шаруватого елемента функціонального шару дна верху взуття. За рахунок такого поглинаючого елемента волога відводиться з проміжного простору між шаром верхнього матеріалу і шаром підкладки в кінцевій ділянці зони верху взуття, яка межує з дном верху взуття, і звідти транспортується в зону під шаруватим елементом функціонального шару дна верху взуття, звідки ця волога може залишати взуття, зокрема, вниз через виїмки або пори у вузлі підметки. За рахунок цього запобігається неприємне відчуття холоду в цій зоні, зберігається проникність для повітря в цій зоні і надійно запобігається утворення плям, а також вплив на місця з'єднання. Поглинаючий елемент можна називати також стрічкою вікінга, і він виконує функцію ґнота. Такий поглинаючий елемент може бути передбачений в багатьох вузлах верху взуття, як буде пояснено нижче. У всіх варіантах виконання шар підкладки може бути придатним чином з'єднаний з верхнім матеріалом, наприклад, прошитий з ним на верхній стороні. Згідно з першим варіантом виконання винаходу, шар підкладки виконаний у вигляді шаруватого елемента функціонального шару верху взуття, з метою забезпечення непроникності для води при одночасній проникності для водяної пари і повітря. 1 UA 100833 C2 5 10 15 20 25 30 35 40 45 50 55 60 Згідно з іншим варіантом виконання винаходу, щонайменше один поглинаючий елемент має форму стрічки. Це представляє просто варіант виконання, що реалізовується технологічно, за допомогою якого забезпечується надійне відведення вологи. В іншому варіанті виконання винаходу щонайменше один поглинаючий елемент проходить від ділянки розташованої на стороні підошви ободового краю зони верху взуття до протилежного, зокрема, в поперечному напрямку взуття протилежної ділянки розташованої на стороні підошви ободового краю. Таким чином, такий поглинаючий елемент входить своїми обома кінцями у відповідні протилежні простори між шаром верхнього матеріалу і шаром підкладки і тим самим відводить вологу з двох протилежних проміжних просторів до нижньої сторони шаруватого елемента функціонального шару дна верху взуття. Це є дуже переважним і технологічно варіантом виконання, що просто реалізовується. Згідно з іншим варіантом виконання винаходу, щонайменше один поглинаючий елемент має плоске проходження такої ширини, що він проходить по ділянці, що становить щонайменше 25% розташованого на стороні підошви ободового краю зони верху взуття, зокрема, по ділянці передньої частини стопи розташованої на стороні підошви ободового краю зони верху взуття. За рахунок цього може бути максимізоване відведення рідини. Згідно з іншим варіантом виконання винаходу, в якому забезпечується безперервне відведення рідини у всіх ободових зонах взуття, декілька поглинаючих елементів, зокрема, стрічкових поглинаючих елементів, розташовані вздовж розташованого на стороні підошви ободового краю зони верху взуття. В альтернативному варіанті виконання рівно один поглинаючий елемент розташований у розташованого на стороні підошви ободового краю зони верху взуття. Для цього цей поглинаючий елемент передбачений в тому ободовому місці вузла верху взуття, в якому виникає більшість вологи, наприклад, в зоні передньої частини стопи вузла верху взуття. Для поглинаючого елемента підходять в принципі будь-які поглинаючі матеріали й такі, що відводять вологу. Було встановлено, що переважним матеріалом є бавовна. Поглинаючий елемент, згідно з винаходом, можна фіксувати відносно вузла верху взуття різним чином. Для проходження через перехід між кінцевою зоною верху взуття і дном верху взуття, поглинаючий елемент повинен пройти через, як правило, передбачене між ними з'єднання. На практиці такий поглинаючий елемент часто укладається на затверділі, нанесені в ободовому напрямку на шар верхнього матеріалу точки склеювання. Поглинаючий елемент можна також зшивати щонайменше в одному місці з монтажною підошвою і/або з шаром верхнього матеріалу. Для тривалого з'єднання поглинаючого елемента його можна забезпечувати щонайменше на деяких ділянках клеєм. Зокрема, поглинаючий елемент можна наклеювати на нижню сторону шаруватого елемента функціонального шару дна верху взуття, з метою досягнення там фіксації. Для відведення достатньої кількості вологи з проміжного простору між шаром верхнього матеріалу і шаром підкладки переважно, коли поглинаючий елемент своєю розташованою на стороні проміжного простору ділянкою входить приблизно на 1-3 см, зокрема, приблизно 2 см в цей проміжний простір. Для забезпечення можливості відведення вологи вбраної в проміжній зоні і такої, що відводиться під шаруватий елемент функціонального шару дна верху взуття, ще далі в оточення, переважно, коли поглинаючий елемент своєю розташованою на стороні шаруватого елемента функціонального шару дна верху взуття ділянкою входить приблизно на 4 см, зокрема, приблизно 3 см в зону шаруватого елемента функціонального шару дна верху взуття. Таким чином, в переважному варіанті виконання винаходу загальна довжина поглинаючого елемента може становити 3-7 см, переважно приблизно 5 см. Згідно з одним конструктивним варіантом виконання вузла верху взуття, згідно з винаходом, проникна для водяної пари монтажна підошва, яка часто називається також устілкою, розташована над шаруватим елементом функціонального шару дна верху взуття. У цьому випадку поглинаючий елемент проходить своєю розташованою на стороні шаруватого елемента функціонального шару дна верху взуття ділянкою по зовнішній стороні дна верху взуття. При такій конструкції досягається особливо ефективне відведення вологи, тим більше, що волога може віддаватися з розташованого на стороні шаруватого елемента функціонального шару дна верху взуття безпосередньо в оточення. У цій конструкції проникна для водяної пари монтажна підошва може бути зшита з розташованою на стороні підошви кінцевою зоною шаруватого елемента функціонального шару дна верху взуття, наприклад, за допомогою розпущеного шва або зигзагоподібного шва, і розташована на стороні підошви кінцева зона шару верхнього матеріалу зони верху взуття 2 UA 100833 C2 5 10 15 20 25 30 35 40 45 50 55 може бути додатково натягнута на нижню сторону шаруватого елемента функціонального шару дна верху взуття. Відповідно до альтернативної конструкції вузла верху взуття, який часто називається також вставкою, розташована на стороні підошви кінцева зона шаруватого елемента функціонального шару верху взуття зшита з ободовим краєм шаруватого елемента функціонального шару дна верху взуття, наприклад, за допомогою зигзагоподібного шва, і за допомогою непроникної для води ущільнювальної стрічки герметизовані одне відносно одного непроникно для води. У цій конструкції проникна для водяної пари монтажна підошва розташована під шаруватим елементом функціонального шару дна верху взуття. При цій конструкції є перша альтернатива, яка полягає в тому, що розташована на стороні підошви кінцева зона шару верхнього матеріалу зшита з проникною для водяної пари монтажною підошвою. У цьому випадку поглинаючий елемент проходить від проміжного простору між шаром верхнього матеріалу і шаруватим елементом функціонального шару верху взуття в проміжний простір між шаруватим елементом функціонального шару дна верху взуття і проникною для водяної пари монтажною підошвою. Волога, що відводиться з проміжного простору між шаром верхнього матеріалу і шаруватим елементом функціонального шару верху взуття в зону під шаруватим елементом функціонального шару дна верху взуття, повинна ще пройти через проникну для водяної пари монтажну підошву з метою забезпечення можливості відведення назовні. Було встановлено, що і при цій конструкції може досягатися достатньо велике відведення вологи. Відповідно до альтернативної конструкції, розташована на стороні підошви кінцева зона шару верхнього матеріалу натягнута на нижню сторону монтажної підошви, і в цьому випадку поглинаючий елемент проходить до зовнішньої сторони дна верху взуття. При цьому досягається особливо хороше відведення вологи. У принципі вузол верху взуття, згідно з винаходом, не обмежується певними конструктивними варіантами виконання, а може використовуватися в багатьох будь-яких конструктивних варіантах виконання. Виконання шаруватого елемента функціонального шару верху взуття і шаруватого елемента функціонального шару дна верху взуття не має вирішального значення. Винахід стосується також взуття, що містить щонайменше один вузол верху взуття вказаного на початку виду, на нижній стороні якого закріплений вузол підметки. Вузол підметки може бути з'єднаний з вузлом верху взуття будь-яким чином, переважно за допомогою наклеювання або відливання під тиском вузла підметки на вузлі верху взуття. Вузол підметки для забезпечення достатньо великого відведення вологи повинен бути забезпечений щонайменше одним прохідним отвором або порами, які ведуть вниз або в сторону назовні. Визначення і методи випробування Взуття: Покриття ноги із закритою верхньою частиною (вузлом верху взуття), яка має отвір для введення ноги і щонайменше одну підметку або вузол підметки. Верхній матеріал верху взуття: Матеріал, який утворює зовнішню сторону верху взуття і тим самим вузла верху взуття і складається, наприклад, зі шкіри, текстилю, пластмаси або інших відомих матеріалів і їх комбінацій, або виконаний з ними, і звичайно складається з проникного для водяної пари матеріалу. Розташований на стороні підошви нижній кінець верхнього матеріалу верху взуття утворює зону, що межує з верхнім краєм підметки або вузла підметки, відповідно, над примежовою площиною між верхом черевика і підметкою або вузлом підметки. Монтажна підошва (устілка): Монтажна підошва є частиною дна верху взуття. На монтажній підошві кріпиться розташована на стороні підошви кінцева зона верху взуття. Підметка: Взуття має щонайменше одну зовнішню підметку, однак може мати декілька видів підметки, які розташовані одна над одною і утворюють вузол підметки. Зовнішня підметка: Під зовнішньою підметкою розуміється та частина підметки, яка стикається з ґрунтом/основою, відповідно, утворює основний контакт з ґрунтом/основою. Зовнішня підметка має щонайменше одну дотичну з ґрунтом робочу поверхню. Проміжна підметка: У випадку, коли зовнішня підметка наноситься не безпосередньо на вузол верху взуття, то між зовнішньою підметкою і вузлом верху взуття може бути введена проміжна підметка. 3 UA 100833 C2 5 10 15 20 25 30 35 40 45 50 55 60 Проміжна підметка може служити, наприклад, для оббивання, демпфірування або як наповнювальний матеріал. Вставка: Вставкою називається внутрішнє облицювання вузла верху взуття, що має вигляд панчохи. Вставка утворює глухе облицювання вузла верху взуття, яке по суті повністю покриває внутрішній простір верху взуття. Функціональний шар: Непроникний для води і/або проникний для водяної пари шар, наприклад, у вигляді мембрани або відповідним чином обробленого або забезпеченого матеріалу, наприклад, текстилю з плазмовою обробкою. Функціональний шар може як функціональний шар дна верху взуття утворювати щонайменше один шар дна верху взуття вузла верху взуття, але може бути також передбачений додатково як функціональний шар верху взуття, що облицьовує щонайменше частково верх взуття. Як функціональний шар верху взуття, так і функціональний шар дна верху взуття можуть бути частиною багатошарового, в більшості випадків дво, три або чотиришарового шаруватого елемента мембрани. Функціональний шар верху взуття і функціональний шар дна верху взуття можуть бути кожний функціональним шаром вставки. При застосуванні замість вставки з функціональними шарами функціонального шару верху взуття і окремого функціонального шару дна верху взуття, вони герметизуються один від одного непроникно для води, наприклад, в розташованій на стороні підошви нижній зоні вузла верху взуття. Функціональний шар дна верху взуття і функціональний шар верху взуття можуть бути також утворені з різного або однакового матеріалу. Придатними матеріалами для непроникного для води, проникного для водяної пари функціонального шару є, зокрема, поліуретан, поліолефін і складний ефір, включаючи поліефіри і їх шаруваті елементи, як указано в публікаціях US-A-4725418 і US-A-4493870. В одному варіанті виконання функціональний шар виконаний з мікропористого, витягнуто поліуретанфторетилену (ePTFE), як указано, наприклад, в публікаціях US-A-3953566, а також US-A-4187390. В одному варіанті виконання функціональний шар виконаний з витягнуто політетрафторетилену, який забезпечений гідрофільними просочувальними засобами і/або гідрофільними шарами; дивись, наприклад, публікацію US-A-4194041. Під мікропористим функціональним шаром розуміється функціональний шар, середня ефективна величина пор якого становить приблизно 0,2-0,3 мкм. Шаруватий елемент: Шаруватий елемент є з'єднанням, що складається з декількох шарів, які міцно з'єднані один з одним, звичайно за допомогою склеювання один з одним. У шаруватому елементі функціонального шару передбачений непроникний для води, проникний для водяної пари функціональний шар щонайменше з одним шаром текстилю. Щонайменше один шар текстилю служить головним чином для захисту функціонального шару під час обробки. Це називають двошаровим шаруватим елементом. Тришаровий шаруватий елемент складається з непроникного для води, проникного для водяної пари функціонального шару, який закладений в два шари текстилю. З'єднання між функціональним шаром і щонайменше одним шаром текстилю здійснюється, наприклад, за допомогою переривчастого шару клею або безперервного проникного для водяної пари шару клею. В одному варіанті виконання між функціональним шаром і одним або обома шарами текстилю клей наноситься у вигляді крапкового візерунку. Використовується крапкове, відповідно, переривчасте нанесення клею, оскільки покриваючий всю поверхню шар з непроникного для водяної пари клею блокував би проникність для водяної пари функціонального шару. Бар'єрний шар: Бар'єрний шар служить як бар'єр від проникнення речовин, зокрема, у вигляді частинок або сторонніх тіл, наприклад, камінчиків, до шару матеріалу, що підлягає захисту, зокрема, механічно чутливого функціонального шару або мембрани функціонального шару. Довідковий документ: Європейський стандарт EN 344-1, зокрема, розділ 4.3.3 (опір проникненню). Непроникний для води: Функціональний шар/шаруватий елемент функціонального шару/мембрани розглядається як непроникний для води, при необхідності включаючи передбачені в функціональному шарі/шаруватому елементі функціонального шару/мембрані шви, коли він забезпечує тиск 4 входу води щонайменше 110 Па. Переважно, матеріал функціонального шару витримує тиск 5 входу води більший 110 Па. При цьому тиск входу води потрібно вимірювати за допомогою методу, при якому дистильована вода при температурі 20±2°С подається на зразок 2 функціонального шару площею 100 см зі збільшуваним тиском. Наростання тиску води 4 UA 100833 C2 5 10 15 20 25 30 35 40 45 50 55 60 становить 60±3 см водяного стовпа на хвилину. Тиск входу води відповідає тиску, при якому вода в перший раз з'являється на іншій стороні зразка. Докладний опис методу наведений в ISO-Norm 0811 за 1981 p. Непроникність для води черевика можна перевіряти, наприклад, за допомогою системи центрифуг вказаного в US-A-5329807 виду. Проникність для водяної пари: Функціональний шар/шаруватий елемент функціонального шару розглядається як проникний для водяної пари, коли він має коефіцієнт Ret проникності для водяної пари менший 2 -1 150 м ПаВт . Проникність для водяної пари визначається відповідно до моделі ХоєнштайнаХаута. Опис цього методу наведений в DIN EN 31092(02/94), відповідно, ISO 11092 (1993). Нижче приводиться докладне пояснення винаходу на основі прикладів виконання з посиланнями на прикладені креслення, на яких зображено: фіг. 1 - розріз зони передньої частини стопи першого черевика, згідно з першим прикладом виконання винаходу; фіг. 2 - розріз зони передньої частини стопи другого черевика, згідно з іншим прикладом виконання винаходу; фіг. 3 - розріз частини шаруватого елемента функціонального шару дна верху взуття вузла верху взуття з фіг. 1; фіг. 4 - розріз зони передньої частини стопи третього черевика, згідно з іншим прикладом виконання винаходу; фіг. 5 - розріз зони передньої частини стопи четвертого черевика, згідно з іншим прикладом виконання винаходу; фіг. 6 - розріз зони передньої частини стопи п'ятого черевика, згідно з іншим прикладом виконання винаходу; фіг. 7 - розріз зони передньої частини стопи шостого черевика, згідно з іншим прикладом виконання винаходу; фіг. 8 - приклад виконання вузла верху взуття третього черевика з фіг. 4, на вигляді знизу; фіг. 9 - приклад виконання вузла верху взуття третього черевика з фіг. 4, на вигляді знизу; фіг. 10 - приклад виконання вузла верху взуття третього черевика з фіг. 4, на вигляді знизу; фіг. 11 - приклад виконання вузла верху взуття третього черевика з фіг. 4, на вигляді знизу; і фіг. 12 - приклад виконання поглинаючого елемента з фіг. 4. Всі черевики, опис яких наводиться нижче як приклад, мають вузол підметки і підлягаючий кріпленню на ньому вузол верху взуття. У вказаних нижче прикладах виконання вузол підметки склеюється з вузлом верху взуття. Всі креслення є схематичними і не обов'язково відповідають дійсності відносно розмірів і масштабу. На фіг. 1 показана в розрізі зона передньої частини стопи першого черевика 2, згідно з першим варіантом виконання винаходу. Перший черевик 2 містить вузол 4 підметки і вузол 22 верху взуття, які ще не з'єднані один з одним. Вузол 22 верху взуття містить дно 34 верху взуття і з'єднану з ним по ободовому краю зону 23 верху взуття, від якої на фіг. 1 показана ліва і права ділянка верху взуття, які є дзеркально симетричними одна відносно одної. Верхня ділянка зони 23 верху взуття на цій і подальших фігурах для спрощення не зображена. Зона 23 верху взуття має проникний для водяної пари шар 24 верхнього матеріалу і шаруватий елемент 26 функціонального шару верху взуття, який містить, зовні всередину, сітчасту стрічку, відповідно, сітку 28, функціональний шар верху взуття, відповідно, мембрану 30 верху взуття і підкладку 32 верху взуття. Розташована на стороні підошви кінцева зона шару 24 верхнього матеріалу відігнута всередину відносно того, що проходить по суті вертикально ділянці і скріплена за допомогою натяжного клею 44 з багатошаровим дном 34 верху взуття. Багатошарове дно 34 верху взуття містить, зверху вниз, монтажну підошву, відповідно, устілку 36 і розташований під нею шаруватий елемент 38 функціонального шару дна верху взуття з функціональним шаром 40 дна верху взуття і розташований в самому низу опорний текстильний шар 42. Додатково до цього, монтажна підошва 38 на своєму ободовому краї з'єднана за допомогою шва 46, наприклад, розпускного шва або зигзагоподібного шва, з розташованою на стороні підошви кінцевою зоною шаруватого елемента 38 функціонального шару дна верху взуття. Таким чином, шаруватий елемент 38 функціонального шару дна верху взуття виконаний у вигляді двошарового шаруватого елемента. Як показано на фіг. 1, шаруватий елемент 38 5 UA 100833 C2 5 10 15 20 25 30 35 40 45 50 55 60 функціонального шару дна верху взуття має більшу бічну довжину, ніж монтажна підошва 38, з метою його з'єднання непроникно для води з розташованої на стороні підошви кінцевою зоною шаруватого елемента 26 функціонального шару верху взуття і з шаром 24 верхнього матеріалу, наприклад, за допомогою склеювання. Розташована на стороні підошви кінцева зона шару 24 верхнього матеріалу натягнута своєю верхньою стороною за допомогою натяжного клею 44 на нижню сторону ободового краю шаруватого елемента 38 функціонального шару дна верху взуття. Розташована на стороні підошви кінцева зона шаруватого елемента 26 функціонального шару верху взуття піднята з розташованої на стороні підошви кінцевої зони шару 24 верхнього матеріалу. За рахунок цього виникає проміжний простір в кінцевій ділянці зони 23 верху взуття між шаруватим елементом 26 функціонального шару верху взуття і шаром 24 верхнього матеріалу, що розширюється в напрямку кінцевої ділянки зони 23 верху взуття. Шаруватий елемент 38 функціонального шару дна верху взуття входить дещо далі в цей проміжний простір. Не зайнята кінцевою зоною шаруватого елемента 38 функціонального шару дна верху взуття частина проміжного простору звичайно заповнена повітрям або водяною парою або їх сумішшю. Крім того, нижня сторона розташованої на стороні підошви кінцевої зони шаруватого елемента 26 функціонального шару верху взуття з'єднана непроникно для води за допомогою ущільнюючого клею 48 з верхньою стороною ободового краю шаруватого елемента 38 функціонального шару дна верху взуття, а саме, включаючи шов 46 або зовні від шва 46, що приводить до утворення довкола непроникного для води і при застосуванні не тільки непроникних для води, але також проникних для водяної пари функціональних шарів 26, 38, навколо проникного для водяної пари вузла верху взуття. При цьому ущільнюючий клей 48 проникає через сіткову стрічку 28, ущільнює тим самим обидва функціональних шари і служить для кріплення і герметизації шаруватого елемента 38 функціонального шару дна верху взуття на шаруватому елементі 26 функціонального шару верху взуття, так що для цього не потрібний додатковий клей. Вузол 4 підметки переважно виготовлений попередньо і за допомогою підошовного клею, який нанесений щонайменше на верхню сторону зони ободового краю вузла 4 підметки, закріплюється на розташованій на стороні підошви кінцевій зоні шару 24 верхнього матеріалу. У даному прикладі виконання перший шар 20 підошовного клею нанесений на верхню сторону зони ободового краю вузла 4 підметки, а другий шар 50 підошовного клею нанесений на розташовану на стороні підошви нижню кінцеву зону шару 24 верхнього матеріалу. Вузол 4 підметки містить утворюючий його ободову зовнішню зону шар 6 підметки, який на своїй верхній стороні проходить злегка вгору в зовнішньому напрямку, з метою прийому відігнутої зони шару 24 верхнього матеріалу, і який містить середню виїмку, в якій розташовані, знизу вгору, шар 8 опорних перемичок, бар'єрний шар 16 і над бар'єрним шаром 16 комфортний шар 10 з комфортними перемичками. Шар 20 клею проходить, як показано на фіг. 1, по верхніх сторонах шару 6 підметки, а також по верхніх сторонах комфортних перемичок комфортного шару 10. Лише зона правої ділянки шару 6 підметки, яка лежить під правим кінцем шаруватого елемента 38 функціонального шару дна верху взуття, а також прилегла до нього комфортна перемичка комфортного шару 10 може бути виконана без шару 20 клею. На фіг. 1 від шару 8 опорних перемичок показані три опорні перемички, а від комфортного шару 10 - три комфортні перемички, які виконані трохи ширше, ніж розташовані під ними опорні перемички. Крім того, комфортний шар 10 містить ще прикріплені до внутрішньої сторони шару 6 підметки вужчі ділянки комфортних перемичок. Нижня поверхня шару 6 підметки і шару 8 опорних перемичок виконана як робоча або міцна поверхня 14. Між опорними перемичками шару 8 утворені виїмки, відповідно, прохідні отвори 12 шару підметки, з метою забезпечення проникності для водяної пари і/або проникності для повітря шару 6 підметки з опорними перемичками 8. Шар 6 підметки може складатися з однієї частини, як показано на фігурі, або з декількох частин, наприклад, різного кольору. Прохідні отвори 12 шару підметки виконані можливо великими, з метою досягнення, відповідно, високої проникності для водяної пари шару 6 підметки з опорними перемичками 8 і тим самим вузла 4 підметки. Через вузол 4 підметки проходить горизонтально бар'єрний шар 16 як механічний захист для шаруватого елемента 38 функціонального шару дна верху взуття від пошкодження сторонніми предметами, наприклад, камінчиками, які попадають в прохідні отвори 12 шару підметки. Цей бар'єрний шар 16 проходить дещо далі в шар 6 підметки і тим самим 6 UA 100833 C2 5 10 15 20 25 30 35 40 45 50 55 закріплюється в ньому і міцно з'єднується з ним. Цей бар'єрний шар 16 в одному прикладі виконання виконаний з термічно укріпленим волоконним матеріалом, так що він може бути додатково виконаний також як стабілізуючий матеріал для вузла 4 підметки. Шар 8 опорних перемичок і комфортний шар 10 можуть бути виконані з іншого в порівнянні з шаром 6 підметки матеріалу, що показаний різною штриховкою, з метою досягнення зменшення ваги вузла 4 підметки, поліпшеного відносно демпфірування настання комфорту ходьби або того й іншого. Як альтернативне рішення, шар 8 опорних перемичок, комфортний шар 10 і шар 6 підметки можуть бути виконані з одного і того ж матеріалу. Зокрема, для шару 8 опорних перемичок і комфортного шару 10 може бути вибраний матеріал, який м'якший ніж матеріал шару 6 підметки. Якщо повинно досягатися хороше демпфірування наступання, то як матеріал для шару 8 опорних перемичок і/або комфортного шару 10 придатний, наприклад, співполімер етилену і вінілацетату (EVA). Якщо повинно досягатися зменшення ваги в порівнянні з матеріалом шару підметки, то придатною є спінена пластмаса з відповідно меншою питомою вагою. Якщо повинно досягатися як поліпшене демпфірування наступання, так і зменшення ваги в порівнянні з матеріалом шару підметки, то придатним є, наприклад, спінений співполімер EVA. Однак є також інші варіанти матеріалу, які можна використовувати. Під бар'єрним шаром 16 знаходиться ще, не обов'язково, декоративний шар 18, який видно знизу і забезпечує привабливе виконання вузла підметки. На фіг. 2 показана в розрізі зона передньої частини стопи другого черевика 52, згідно з другим прикладом виконання винаходу. Так само як перший черевик 2, другий черевик 52 містить вузол 54 підметки, а також вузол 70 верху взуття, які ще не з'єднані один з одним. Вузол 70 верху взуття виконаний за принципом вставки і містить дно 80 верху взуття і з'єднану з ним по його ободовому краю зону 71 верху взуття, від якої на фіг. 2 показані ліва і права ділянки, які дзеркально симетричні одна відносно одної. Зона 71 верху взуття має проникний для водяної пари шар 72 верхнього матеріалу і тришаровий шаруватий елемент 74 функціонального шару верху взуття, який містить внутрішню підкладку 78 верху взуття, зовнішній функціональний шар верху взуття, відповідно, мембрану 76, і решітчасту тканину, відповідно, сітку 75. Шар 72 верхнього матеріалу зони 71 верху взуття проходить дещо далі в напрямку дна 80 верху взуття, ніж шаруватий елемент 74 функціонального шару верху взуття. Шаруватий елемент 74 функціонального шару верху взуття з'єднаний за допомогою шва, зокрема, зигзагоподібного шва, з шаруватим елементом 84 функціонального шару дна 80 верху взуття, і шов 90 ущільнений назовні непроникно для води за допомогою стрічки 92 ущільнення шва. Шаруватий елемент 84 функціонального шару дна верху взуття, також як шаруватий елемент 74 функціонального шару верху взуття має двошарову структуру з внутрішнім опорним текстильним шаром 88 і зовнішнім функціональним шаром дна верху взуття, відповідно, мембраною 86. При цьому функціональні шари 76, 78, а також текстильний шар 88 шаруватого елемента 74 функціонального шару верху взуття і шаруватого елемента 84 функціонального шару дна верху взуття зшиті один з одним так, що текстильні шари 78 і 88, а також функціональні шари 76 і 78 прилягають, відповідно, один до одного. Як показано на фіг. 2, між зовнішньою поверхнею функціонального шару 76 верху взуття і внутрішньою поверхнею шару 72 верхнього матеріалу є відстань, в якій на практиці можуть безпосередньо прилягати одна до одної ці поверхні. Оточена шаром 72 верхнього матеріалу зони 71 верху взуття і зшита з розташованою на стороні підошви кінцевою зоною шару 72 верхнього матеріалу монтажна підошва, відповідно, устілка 82, розташована під шаруватим елементом 84 функціонального шару дна верху взуття і має в порівнянні з ним дещо меншу площу поверхні. При цьому шов 94 між розташованою на стороні підошви кінцевою зоною шару 72 верхнього матеріалу і зоною ободового краю монтажної підошви 82 може бути виконаний, зокрема, у вигляді розпущеного шва або у вигляді зигзагоподібного шва. Також як вузол 4 підметки першого черевика 2, вузол 54 підметки другого черевика 52 виготовлений попередньо і за допомогою підошовного клею, який нанесений щонайменше на верхню сторону зони ободового краю вузла 54 підметки, закріплюється на розташованій на стороні підошви нижній кінцевій зоні шару 72 верхнього матеріалу і додатково на розташованій на стороні підошви нижній крайовій зоні монтажної підошви 82. У даному прикладі виконання перший шар 68 підошовного клею нанесений на верхню сторону зони ободового краю вузла 54 підметки, і другий шар 96 підошовного клею нанесений 7 UA 100833 C2 5 10 15 20 25 30 35 40 45 50 55 60 на розташовану на стороні підошви кінцеву зону шару 24 верхнього матеріалу і на розташовану на стороні підошви крайову зону монтажної підошви 82. Вузол 54 підметки, як і вузол 4 підметки, містить утворюючий ободову зовнішню зону вузла 54 підметки шар 56 підметки, який забезпечений виїмкою, в якій розташовані, знизу вгору, шар 58 опорних перемичок з трьома показаними як приклад опорними перемичками і бар'єрний шар 64. Бар'єрний шар 64 проходить горизонтально через вузол 54 підметки і входить своєю зоною ободового краю у верхній кінець шару 56 підметки. Таким чином, він надійно з'єднаний з шаром 56 підметки. Опорні перемички проходять від бар'єрного шару 64 до площини нижньої сторони шару 56 підметки, і нижня поверхня шару 56 підметки і опорні перемички 58 утворюють робочу поверхню 62 або поверхню наступання. На відміну від вузла 4 підметки першого черевика 2, у вузлі 54 підметки не передбачений комфортний шар, однак при необхідності може бути доданий. Наявний під бар'єрним шаром 64, не обов'язково передбачений декоративний шар 66 відповідає декоративному шару 18 першого вузла 4 підметки. Як у вузлі 22 верху взуття першого черевика 2 на фіг. 1, так і у вузлі 70 верху взуття другого черевика 52 на фіг. 2, шаруватий елемент 38, відповідно, 84 функціонального шару дна верху взуття виконаний двошаровим і містить лише функціональний шар 40, відповідно, 86 дна верху взуття і опорний текстильний шар 42, відповідно, 88, однак не містить іншого шару . У показаних на фіг. 1 і 2 варіантах виконання сіткова стрічка або сітковий матеріал, який часто називається сіткою, відсутній. Якраз на дні 34, відповідно, 80 верху взуття виникає максимальна кількість поту, що підлягає відведенню, який виділяється підошвою ноги. Додатково до цього, під дном 34, відповідно, 80 верху взуття знаходяться у вигляді виїмок 12, відповідно, 60 найбільші отвори, так що в цьому місці є найбільша можливість відведення вологи. Заявниками даної заявки було встановлено, що в цьому місці можна відмовитися від додаткового третього шару шаруватого елемента 38, відповідно, 84 функціонального шару дна верху взуття, і шаруватий елемент 38, відповідно, 84 функціонального шару дна верху взуття можна виконувати в цій зоні двошаровим, за рахунок чого економиться вартість третього шару, і за рахунок відмови від цього третього шару збільшується також кількість поту, що відводиться. За рахунок відсутності третього шару шаруватого елемента функціонального шару дна верху взуття віддаляється бар'єр для водяної пари, який підлягає подоланню вологою. Проте, несподіваним чином можливе непроникне для води з'єднання, хоча немає більше додаткового шару, наприклад, сіткової стрічки. У вузлі 22 верху взуття першого черевика 2, згідно з фіг. 1, цей двошаровий шаруватий елемент 38 функціонального шару дна верху взуття розташований безпосередньо над виїмкою 12, що забезпечує особливо ефективне відведення вологи з внутрішнього простору вузла 22 верху взуття, і у вузлі 70 верху взуття другого черевика 52, згідно з фіг. 2, під двошаровим шаруватим елементом 84 функціонального шару дна верху взуття розташована ще монтажна підошва 82, через яку ще повинна пройти волога. На фіг. 3 показана окремо в розрізі ділянка двошарового шаруватого елемента 38 функціонального шару дна 34 вузла 22 верху взуття з фіг. 1. При цьому можна бачити розташований в самому низу опорний текстильний шар 42 і тонший в порівнянні з ним функціональний шар 40 дна верху взуття, який утворює власне мембрану. На фіг. 4 показана в розрізі зона передньої частини стопи третього черевика 98, згідно з іншим прикладом виконання винаходу. Третій черевик 98 містить вузол 4 підметки, який ідентичний вузлу 4 підметки першого черевика 2 з фіг. 1, і вузол 100 верху взуття, який відповідає вузлу 22 верху взуття першого черевика 2, при цьому на відміну від нього як додатковий елемент передбачений поглинаючий елемент 102. Елементи третього черевика 98, які співпадають з елементами першого черевика 2, позначені тими ж позиціями. Поглинаючий елемент 102 проходить від проміжного простору між зовнішньою сітковою стрічкою 28 шаруватого елемента 26 функціонального шару верху взуття і внутрішньою стороною шару 24 верхнього матеріалу на зовнішню сторону вузла 100 верху взуття під опорним текстильним шаром 42. Поглинаючий елемент 102 має поглинаючий вологу матеріал, наприклад, бавовна, і може вбирати воду в рідкому вигляді, а також водяну пару, і відводити назовні. При цьому показаний як приклад на фіг. 4 поглинаючий елемент 102 проходить від проміжного простору між шаруватим елементом 26 функціонального шару верху взуття і шаром 8 UA 100833 C2 5 10 15 20 25 30 35 40 45 50 55 60 24 верхнього матеріалу в найнижчій ділянці ще ділянці зони 23 верху взуття, яка проходить вертикально, до зони приблизно посередині під опорним текстильним шаром 42. При цьому поглинаючий елемент 102 може в своєю зоною, яка лежить всередині проміжного простору між шаруватим елементом 26 функціонального шару верху взуття і шаром 24 верхнього матеріалу, прилягати до внутрішньої сторони шару 24 верхнього матеріалу, мати як і шар 24 верхнього матеріалу зігнутий хід проходження і пройти через натяжний клей 44 до зони посередині під шаруватим елементом 38 функціонального шару дна верху взуття. Поглинаючий елемент може своєю ділянкою, яка лежить під шаруватим елементом 387 функціонального шару дна верху взуття, прилягати безпосередньо до опорного текстильного шару 42 шаруватого елемента 38 функціонального шару дна верху взуття і бути склеєним з ним, а також склеєним своєю розташованою на стороні проміжного простору ділянкою з шаруватим елементом 26 функціонального шару верху взуття або з шаром 24 верхнього матеріалу. Для цього поглинаючий елемент 102 може бути забезпечений на своїй верхній стороні відповідним клеєм. Заявники даної заявки встановили, що в проміжному просторі в кінцевій ділянці зони 23 верху взуття між шаруватим елементом 26 функціонального шару верху взуття і шаром 24 верхнього матеріалу регулярно скупчується волога, що, незважаючи на непроникність для води шаруватого елемента функціонального шару, приводить до відчуття холоду на нозі всередині вузла 100 верху взуття, ускладнює відведення вологи зсередини назовні і тим самим негативно впливає на проникність для повітря вузла 100 верху взуття в цій зоні і може приводити до утворення вологих плям на верхньому матеріалі 24. За допомогою поглинаючого елемента 102 така волога вбирається і відводиться назовні вузла 100 верху взуття, а саме, як показано на фіг. 4, в зону поглинаючого елемента 102, яка лежить зовні вузла 100 верху взуття і під шаруватим елементом 38 функціонального шару дна верху взуття. Звідти волога може відводитися далі вниз через виїмки 12. За рахунок цього запобігається відчуття холоду на нозі в кінцевій зоні шаруватого елемента 26 функціонального шару верху взуття, забезпечується проникність для повітря вузла 100 верху взуття в цій зоні і запобігається виникнення вологих плям на верхньому матеріалі 24. За рахунок того, що зона правої ділянки шару 6 підметки, яка лежить під правим кінцем шаруватого елемента 38 функціонального шару дна верху взуття, а також прилегла до нього комфортна перемичка комфортного шару 10 виконані без шару 20 клею, досягається поліпшене відведення вологи від поглинаючого елемента 102 вниз через виїмку 12. На фіг. 5 показана в розрізі зона передньої частини стопи четвертого черевика 104, згідно з іншим прикладом виконання винаходу. Цей четвертий черевик 104 складається з вузла 100 верху взуття третього черевика 98 і вузла 54 підметки другого черевика 70, і однакові елементи позначені тими ж позиціями. Виконання, положення і функція поглинаючого елемента 102 співпадають з поглинаючим елементом 102 третього черевика 98. У четвертому черевику 104 волога з проміжного простору між шаруватим елементом 26 функціонального шару верху взуття і шаром 24 верхнього матеріалу відводиться назовні, а саме, в зону під шаруватим елементом 38 функціонального шару дна верху взуття і звідти через виїмки 60 далі назовні. Для виготовлення показаного на фіг. 4 і 5 вузли 100 верху взуття, поглинаючий елемент 102 приклеєний знизу за допомогою не зображеного тут клею на шаруватий елемент 38 функціонального шару дна верху взуття і на внутрішню сторону шаруватого елемента 26 функціонального шару верху взуття перед стягуванням розташованої на стороні підошви кінцевої зони шару 24 верхнього матеріалу з шаруватим елементом 38 функціонального шару дна верху взуття. Стяжний клей не впливає негативним чином на поглинаючу здатність поглинаючого елемента 102. На фіг. 6 показана в розрізі зона передньої частини стопи п'ятого черевика 106, згідно з іншим варіантом виконання винаходу. П'ятий черевик 106 складається з вузла 54 підметки другого черевика 52 і вузла 108 верху взуття, який, як і вузол 70 верху взуття другого черевика 52, виконаний за принципом вставляння. Вузол 108 верху взуття відповідає вузлу 70 верху взуття другого черевика 52 з фіг. 2, при цьому шаруватий елемент 116 функціонального шару верху взуття виконаний тришаровим і має, зовні всередину, сіткову стрічку 118, функціональний шар верху взуття, відповідно, мембрану 120 і підкладку 122 верху взуття. Шаруватий елемент 128 функціонального шару дна верху взуття має у всій зоні дна 124 верху взуття тришарову структуру з розташованими, знизу вгору, сітковою стрічкою 118, 9 UA 100833 C2 5 10 15 20 25 30 35 40 45 50 55 60 функціональним шаром дна верху взуття, відповідно, мембраною 130 і опорним текстильним шаром 132. Сіткова стрічка, відповідно, сітка 118 частково закрита на фігурі. Там шаруватий елемент 128 функціонального шару дна верху взуття за допомогою проникного для водяної пари шару 134 клею наклеєний на верхню сторону монтажної підошви 126. Шар клею проходить від лівої кінцевої зони до правої кінцевої зони монтажної підошви 126. Шар 134 клею пронизує сітковий матеріал 118 до функціонального шару 130 дна верху взуття, і шар 134 клею виконаний у вигляді безперервного шару проникного для водяної пари клею або у вигляді крапкового шару непроникного для водяної пари клею, з метою забезпечення в цьому місці проникності для повітря. Шар клею повинен запобігати тертю між монтажною підошвою 126 і функціональним шаром 130 дна верху взуття. Шаруватий елемент 128 функціонального шару дна верху взуття, текстильний шар 132 якого приходить в зіткнення з ногою, надійно фіксований відносно монтажної підошви 126. У проміжний простір між виконаними тришаровими шаруватого елемента функціональних шарів і монтажною підошвою 126, відповідно, шаром 114 верхнього матеріалу введений поглинаючий елемент 144. Поглинаючий елемент 144 переважно виконаний з бавовняного матеріалу і проходить від нижньої кінцевої ділянки правої зони 112 верху взуття до зони, яка лежить трохи далі праворуч від середини монтажної підошви 126, в проміжний простір між шаруватим елементом 128 функціонального шару дна верху взуття і монтажною підошвою 126. За допомогою цього поглинаючого елемента 144 волога, яка скупчується в проміжному просторі між шаром 114 верхнього матеріалу і шаруватим елементом 116 функціонального шару верху взуття, відводиться в зону під шаруватим елементом 128 функціонального шару дна верху взуття і звідти через проникну монтажну підошву 126 і бар'єрний шар 64 до зовнішньої сторони черевика, за рахунок чого забезпечуються вказані вище переваги. Положення поглинаючого елемента 144 показане на фіг. 6 як приклад, точно так може бути передбачений дзеркально симетрично поглинаючому елементу 144 на лівій нижній стороні вузла 108 верху взуття інший поглинаючий елемент 144. На фіг. 7 показана в розрізі зона передньої частини стопи шостого черевика 146, згідно з іншим варіантом виконання винаходу. Шостий черевик 146 утворений з вузла 54 підметки другого черевика 52 і вузла 147 верху взуття. Вузол 147 верху взуття містить дно 160 верху взуття і з'єднану з його ободовим краєм зону 148 верху взуття, від якої на фіг. 7 показані ліва і права ділянки верху взуття, які є дзеркально симетричними. Шар 150 верхнього матеріалу зони 148 верху взуття на нижньому кінці відігнутий всередину і склеєний з монтажною підошвою 162 за допомогою стяжного клею 176. Вузол 147 верху взуття виконаний у вигляді вставки, тобто нижні кінці функціонального шару 153 верху взуття зшиті з ободовими краями функціонального шару 164 дна верху взуття, Наприклад, за допомогою зигзагоподібногошва. Додатково до цього, ця зона переходу герметизована назовні за допомогою стрічки 174 ущільнення шва непроникно для води. У показаному на фіг. 7 прикладі виконання ці шви знаходяться в зігнутій перехідній зоні між зоною 148 верху взуття, яка проходить вертикально і дном 160 верху взуття, що проходить горизонтально. Як функціональний шар 152 верху взуття, так і функціональний шар 164 дна верху взуття виконані тришаровими і містять зовнішню сітчасту стрічку 154, функціональний шар верху взуття/функціональний шар дна верху взуття, відповідно, мембрану 156 верху взуття/мембрану 166 дна верху взуття і розташований всередині текстильний шар, відповідно, підкладку 158 верху взуття/опорний текстильний шар 168. Як і у другому черевику 2, в цьому шостому черевику 146 також утворений проміжний простір між кінцевою зоною шару 150 верхнього матеріалу і шаруватим елементом 164 функціонального шару дна верху взуття, відповідно, шаруватим елементом 152 функціонального шару верху взуття. Цей проміжний простір збільшується до кінця шару 150 верхнього матеріалу, і в нього виступає монтажна підошва 162. Частина проміжного простору, що не займається монтажною підошвою 162 звичайно заповнена повітрям або водяною парою або їх сумішшю. Як і в четвертому черевику 98 на фіг. 4, в цьому шостому черевику 146 також передбачений поглинаючий елемент 180, який проходить від проміжного простору між шаруватим елементом 152 функціонального шару верху взуття і шаром 150 верхнього матеріалу під ущільнювальним клеєм 174 над клеєм 176 до зовнішньої сторони вузла 146 верху взуття під монтажною підошвою 162. 10 UA 100833 C2 5 10 15 20 25 30 35 40 45 50 55 При цьому розташований на стороні проміжного простору кінець поглинаючого елемента 180 проходить від ще ділянки зони верху взуття, яка проходить вертикально, над ущільнюючим клеєм 174, згинається і прилягає до нижньої сторони монтажної підошви 162. Зона поглинаючого елемента 180, яка лежить ззовні, може бути приклеєна, наприклад, за допомогою шару клею, до нижньої сторони монтажної підошви 162. Поглинаючий елемент 180 закладений в ущільнюючий клей без суттєвого негативного впливу на поглинаючу дію. За допомогою цього поглинаючого елемента 180 волога відводиться назовні з проміжного простору. З нижньої сторони монтажної підошви 162 ця волога може відводитися далі через виїмки 60 у вузлі 54 підметки. Шаруватий елемент 164 функціонального шару дна верху взуття з'єднаний за допомогою проникного для водяної пари шару 170 клею з монтажною підошвою 162. Шар 170 клею, який може бути виконаний безперервним або точковим, в показаному на фіг. 7 прикладі виконання покриває велику частину поверхні монтажної підошви 162, проникає через сітчастий матеріал 154 до функціонального шару 166 дна верху взуття і виконаний проникним для водяної пари, з метою забезпечення в цьому місці проникності для повітря. Таким чином, в цьому місці досягається надійна фіксація шаруватого елемента 164 функціонального шару дна верху взуття відносно монтажної підошви 162. На фіг. 8 показаний схематично на вигляді знизу вузол 100 верху взуття. При цьому показана утворююча нижній ободовий край вузла 100 верху взуття кінцева зона верхнього матеріалу 24, яка натягнута на нижню сторону монтажної підошви 42. Також показані кінці виконаних у вигляді поглинаючих стрічок 184 поглинаючих елементів, які відводять вологу з проміжного простору між шаруватим елементом функціонального шару верху взуття і шаром верхнього матеріалу вниз. У даному прикладі виконання показані вісім кінців поглинаючих стрічок 184 невеликої ширини, розподілених вздовж ободового краю шару 24 верхнього матеріалу. За рахунок такого розташування декількох поглинаючих стрічок 184 по всьому периметру шару 24 верхнього матеріалу забезпечується надійне відведення вологи з проміжного простору між функціональним шаром верху взуття і шаром верхнього матеріалу у всіх ободових зонах вузла верху взуття. Природно, що таке розташування поглинаючих стрічок 184 можна використовувати також у всіх вказаних вище видах вузла верху взуття. На фіг. 9 показаний на вигляді знизу альтернативний приклад виконання вузла 100 верху взуття третього черевика 98. При цьому передбачена лише одна поглинаюча стрічка 186 в зоні передньої частини стопи вузла 100 верху взуття, яка проходить на деяку відстань під монтажну підошву 42. Ця поглинаюча стрічка 186 відводить вологу з проміжного простору між шаром верхнього матеріалу і шаруватим елементом функціонального шару верху взуття назовні, і вже за допомогою такої поглинаючої стрічки 186 може забезпечуватися значне відведення вологи. На фіг. 10 показаний на вигляді знизу альтернативний приклад виконання вузла 100 верху взуття третього черевика 98. При цьому замість поглинаючих стрічок з відносно невеликою шириною передбачений плоский поглинаючий елемент 188, що проходить по половині сторони, який у всій зоні передньої частини стопи, а також в середній зоні черевика відводить вологу з проміжного простору між шаром верхнього матеріалу і шаруватим елементом функціонального шару верху взуття до нижньої сторони монтажної підошви 42, звідки волога може залишати черевик вниз. На фіг. 11 показаний на вигляді знизу приклад виконання вузла 100 верху взуття третього черевика 98. При цьому передбачено загалом чотири всмоктуючі стрічки 190, які проходять в поперечному напрямку черевика по всій нижній стороні монтажної підошви 42 і лівий і правий кінці яких проходять кожний в проміжні простори між шаром верхнього матеріалу і шаруватим елементом функціонального шару верху взуття. У даному прикладі виконання чотири всмоктуючі стрічки 190 розташовані приблизно на однаковій відстані одна від одної вздовж довжини вузла 10 верху взуття. За рахунок такого розташування всмоктуючих стрічок також досягається надійне відведення вологи з проміжного простору між шаром верхнього матеріалу і шаруватим елементом функціонального шару верху взуття. На фіг. 12 показаний в розрізі поглинаючий елемент 102, згідно з одним прикладом виконання винаходу. 11 UA 100833 C2 5 Поглинаючий елемент 102 містить шар 192 всмоктуючого вологу матеріалу, який забезпечує відведення вологи назовні з проміжного простору, і який може бути виконаний, наприклад, з бавовняного матеріалу. На верхній стороні цей всмоктуючий шар забезпечений клеючим матеріалом 194, за допомогою якого поглинаючий елемент 102 можна приклеювати, наприклад, на нижній стороні монтажної підошви 42 і внутрішній стороні шаруватого елемента функціонального шару верху взуття. Цей клей не повинен бути передбачений на всій верхній стороні всмоктуючого шару 192, достатньо його передбачення в деяких зонах. ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 35 40 45 50 55 60 1. Вузол (100) верху взуття для взуття (98), що має дно (34) верху взуття з проникною для водяної пари монтажною підошвою (36) і шаруватим елементом (38) функціонального шару дна верху взуття, зону (23) верху взуття з шаром (24) верхнього матеріалу і шаром (26) підкладки; при цьому розташована на стороні підошви кінцева зона верху взуття з'єднана з дном (34) верху взуття; і при цьому передбачений щонайменше один поглинаючий елемент (102), який проходить від зони між шаром (24) верхнього матеріалу і шаром (26) підкладки зони (23) верху взуття в зону під шаруватим елементом (38) функціонального шару дна верху взуття, для відведення вологи із зони між шаром (24) верхнього матеріалу і шаром (26) підкладки зони (23) верху взуття в зону під шаруватим елементом (38) функціонального шару дна верху взуття. 2. Вузол (100) верху взуття за п. 1, в якому шар підкладки виконаний у вигляді шаруватого елемента (26) функціонального шару верху взуття. 3. Вузол (100) верху взуття за будь-яким з пп. 1 або 2, який відрізняється тим, що щонайменше один поглинаючий елемент (184) має форму стрічки. 4. Вузол (100) верху взуття за будь-яким з пп. 1-3, який відрізняється тим, що щонайменше один поглинаючий елемент (190) проходить від ділянки розташованої на стороні підошви ободового краю зони верху взуття до протилежної, зокрема протилежної в поперечному напрямку взуття, ділянки, розташованої на стороні підошви ободового краю. 5. Вузол (100) верху взуття за будь-яким з пп. 1 або 2, який відрізняється тим, що щонайменше один поглинаючий елемент (188) має таку ширину, що він проходить по ділянці, яка становить щонайменше 25 % розташованого на стороні підошви ободового краю зони (23) верху взуття, зокрема по ділянці передньої частини стопи, розташованої на стороні підошви ободового краю зони (23) верху взуття. 6. Вузол (100) верху взуття за будь-яким з пп. 1-5, який відрізняється тим, що декілька поглинаючих елементів (106) розташовані вздовж розташованого на стороні підошви ободового краю зони (23) верху взуття. 7. Вузол (100) верху взуття за будь-яким з пп. 1-5, який відрізняється тим, що рівно один поглинаючий елемент (186; 188) розташований біля розташованого на стороні підошви ободового краю зони (23) верху взуття. 8. Вузол (100) верху взуття за будь-яким з пп. 1-7, який відрізняється тим, що поглинаючий елемент (102) має бавовну. 9. Вузол (100) верху взуття за будь-яким з пп. 1-8, який відрізняється тим, що поглинаючий елемент (102) забезпечений щонайменше в деяких зонах клеєм для кріплення поглинаючого елемента (102). 10. Вузол (100) верху взуття за будь-яким з пп. 1-9, який відрізняється тим, що поглинаючий елемент (102) своєю розташованою на стороні проміжного простору ділянкою входить приблизно на 1-3 см, зокрема приблизно 2 см, в зону між шаром (24) верхнього матеріалу і шаром (26) підкладки зони (23) верху взуття. 11. Вузол (100) верху взуття за будь-яким з пп. 1-10, який відрізняється тим, що поглинаючий елемент (102) своєю ділянкою, розташованою на стороні шаруватого елемента функціонального шару дна верху взуття, входить приблизно на 1-4 см, зокрема приблизно 3 см, в зону під шаруватим елементом (38) функціонального шару дна верху взуття. 12. Вузол (100) верху взуття за будь-яким з пп. 1-11, який відрізняється тим, що проникна для водяної пари монтажна підошва (36) розташована над шаруватим елементом (38) функціонального шару дна верху взуття, і поглинаючий елемент проходить до зовнішньої сторони дна (34) верху взуття. 13. Вузол (100) верху взуття за п. 12, який відрізняється тим, що проникна для водяної пари монтажна підошва (36) зшита з розташованою на стороні підошви кінцевою зоною шаруватого елемента (26) функціонального шару верху взуття, і/або розташована на стороні підошви 12 UA 100833 C2 5 10 15 20 кінцева зона шару (24) верхнього матеріалу натягнута на нижню сторону шаруватого елемента (38) функціонального шару дна верху взуття. 14. Вузол (108) верху взуття за будь-яким з пп. 1-11, який відрізняється тим, що розташована на стороні підошви кінцева зона шаруватого елемента (116) функціонального шару верху взуття зшита з шаруватим елементом (128) функціонального шару дна верху взуття, при цьому монтажна підошва (126) розташована під шаруватим елементом (128) функціонального шару дна верху взуття. 15. Вузол (108) верху взуття за п. 14, який відрізняється тим, що розташована на стороні підошви кінцева зона шару (24) верхнього матеріалу зшита з проникною для водяної пари монтажною підошвою (126), і поглинаючий елемент (144) проходить в проміжний простір між шаруватим елементом (128) функціонального шару дна верху взуття і проникною для водяної пари монтажною підошвою (126). 16. Вузол (147) верху взуття за п. 14, який відрізняється тим, що внутрішня сторона розташованої на стороні підошви кінцевої зони шару (24) верхнього матеріалу натягнута на нижню сторону монтажної підошви (162), і поглинаючий елемент (180) проходить до зовнішньої сторони дна (160) верху взуття. 17. Взуття (98), що містить щонайменше один вузол (100) верху взуття за будь-яким з пп. 1-16 і закріплений на його нижній стороні вузол (4) підметки щонайменше з одним прохідним отвором або порами, який, зокрема, наклеєний або відлитий під тиском на нижній стороні вузла (100) верху взуття. 13 UA 100833 C2 14 UA 100833 C2 15 UA 100833 C2 16 UA 100833 C2 17 UA 100833 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 18
