Медичний пристрій для вливання або забору текучих середовищ організму

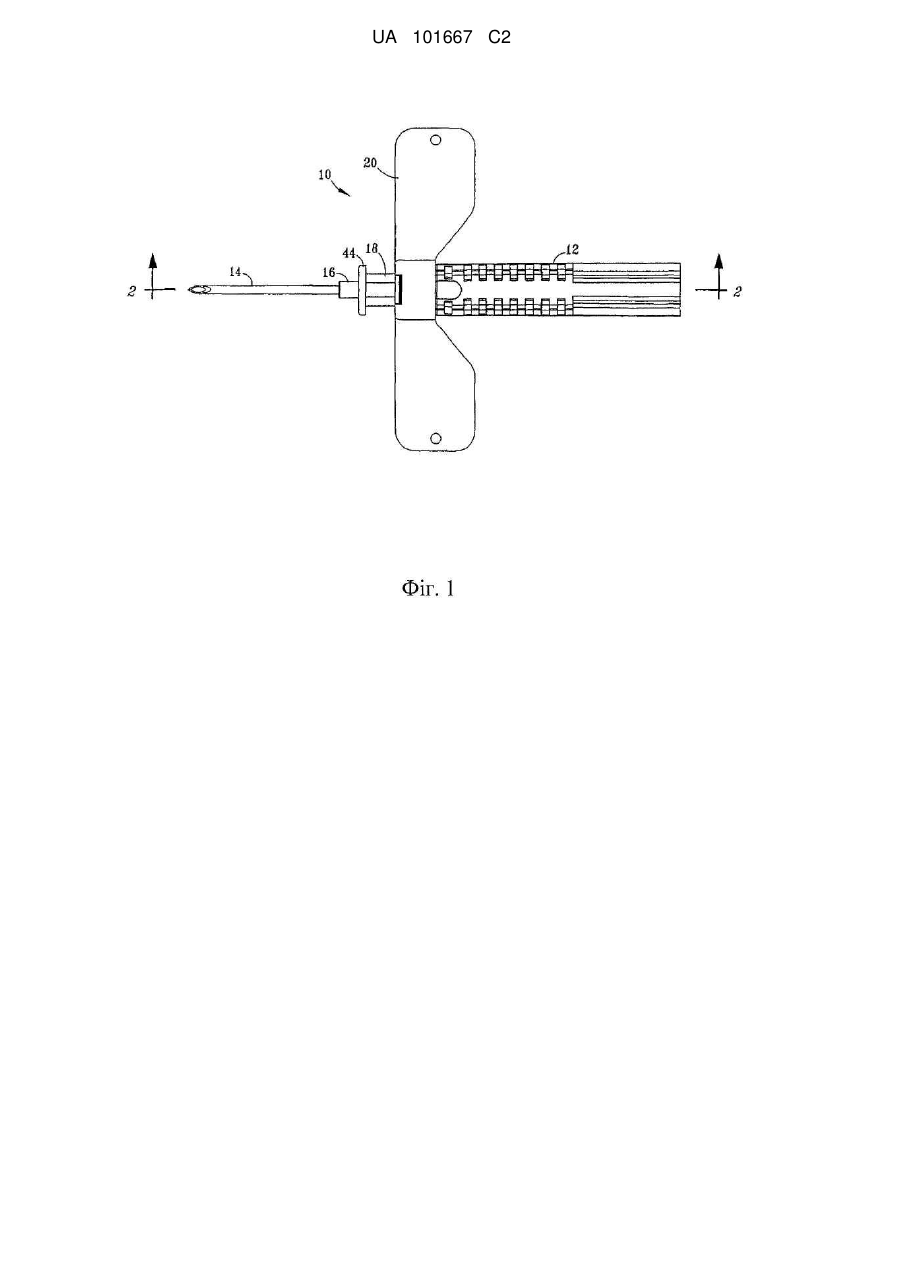

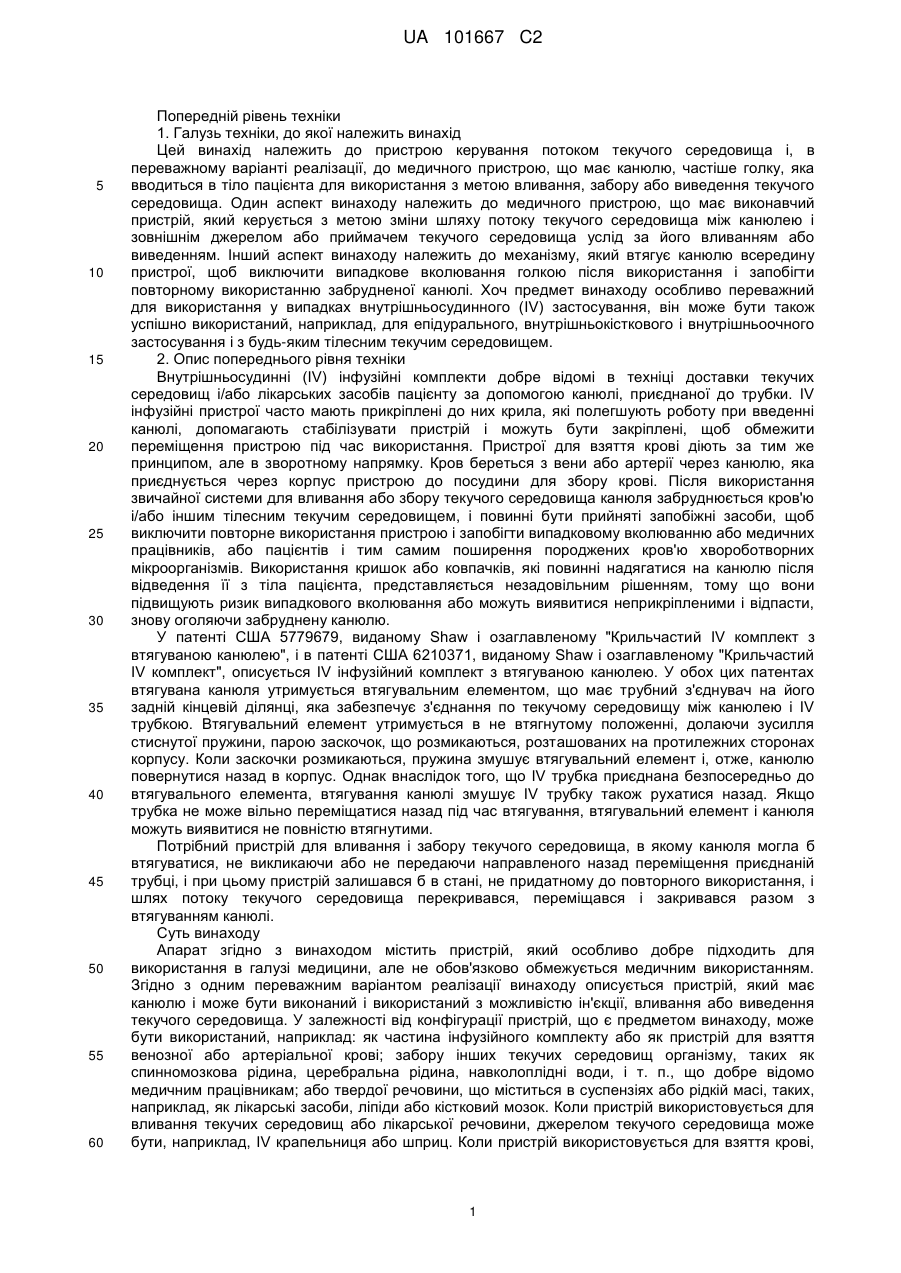

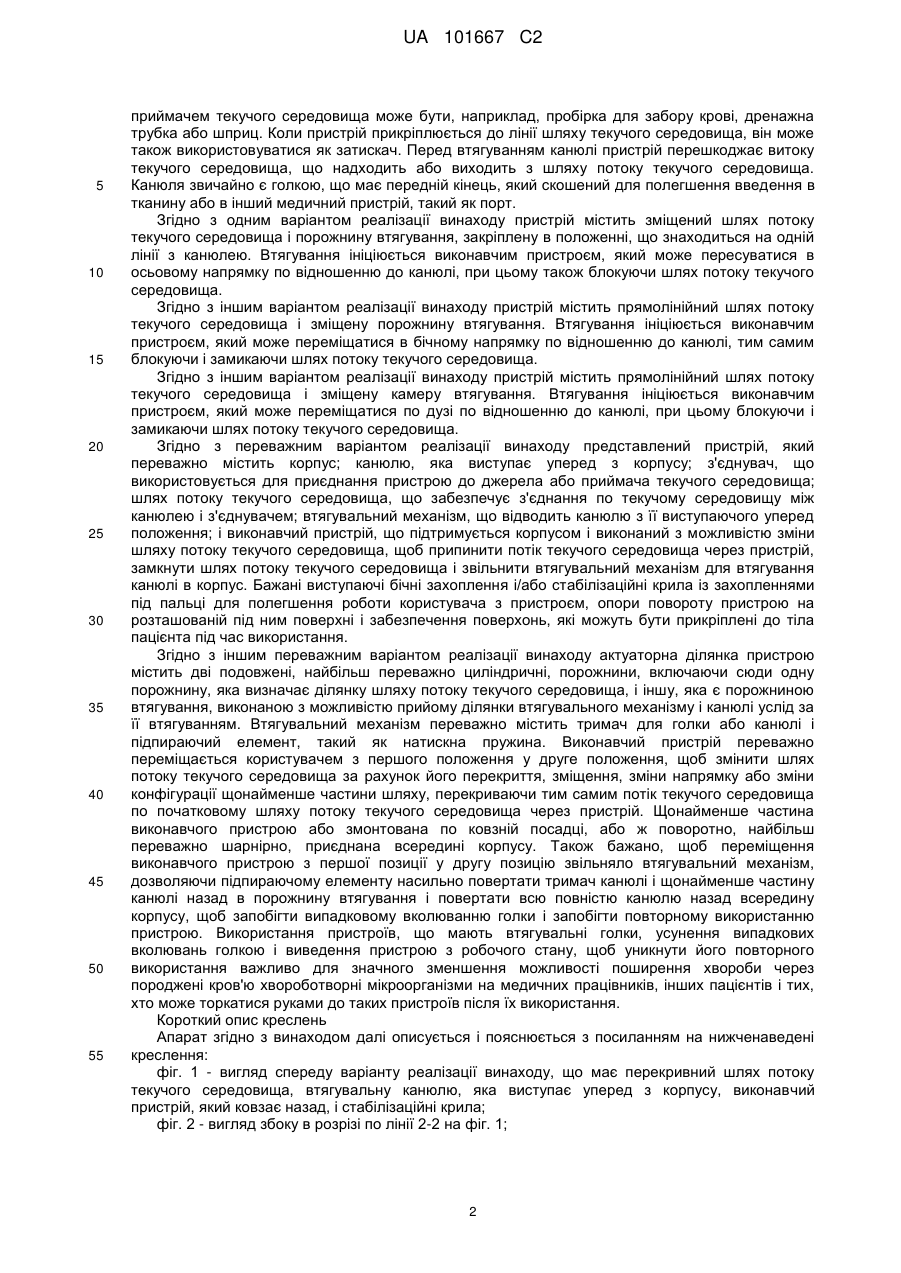

Реферат: Медичний пристрій для вливання або забору текучих середовищ організму містить: корпус; переміщувану назад канюлю, яка виступає з корпусу; і виконавчий пристрій, що має задню ділянку, з'єднану з можливістю обертання з корпусом. При цьому виконавчий пристрій виконаний з можливістю повороту по дузі відносно корпусу з першого положення у друге положення, де прохід для потоку через медичний пристрій переривається, і порожнина втягування суміщається з канюлею. UA 101667 C2 (12) UA 101667 C2 UA 101667 C2 5 10 15 20 25 30 35 40 45 50 55 60 Попередній рівень техніки 1. Галузь техніки, до якої належить винахід Цей винахід належить до пристрою керування потоком текучого середовища і, в переважному варіанті реалізації, до медичного пристрою, що має канюлю, частіше голку, яка вводиться в тіло пацієнта для використання з метою вливання, забору або виведення текучого середовища. Один аспект винаходу належить до медичного пристрою, що має виконавчий пристрій, який керується з метою зміни шляху потоку текучого середовища між канюлею і зовнішнім джерелом або приймачем текучого середовища услід за його вливанням або виведенням. Інший аспект винаходу належить до механізму, який втягує канюлю всередину пристрої, щоб виключити випадкове вколювання голкою після використання і запобігти повторному використанню забрудненої канюлі. Хоч предмет винаходу особливо переважний для використання у випадках внутрішньосудинного (IV) застосування, він може бути також успішно використаний, наприклад, для епідурального, внутрішньокісткового і внутрішньоочного застосування і з будь-яким тілесним текучим середовищем. 2. Опис попереднього рівня техніки Внутрішньосудинні (IV) інфузійні комплекти добре відомі в техніці доставки текучих середовищ і/або лікарських засобів пацієнту за допомогою канюлі, приєднаної до трубки. IV інфузійні пристрої часто мають прикріплені до них крила, які полегшують роботу при введенні канюлі, допомагають стабілізувати пристрій і можуть бути закріплені, щоб обмежити переміщення пристрою під час використання. Пристрої для взяття крові діють за тим же принципом, але в зворотному напрямку. Кров береться з вени або артерії через канюлю, яка приєднується через корпус пристрою до посудини для збору крові. Після використання звичайної системи для вливання або збору текучого середовища канюля забруднюється кров'ю і/або іншим тілесним текучим середовищем, і повинні бути прийняті запобіжні засоби, щоб виключити повторне використання пристрою і запобігти випадковому вколюванню або медичних працівників, або пацієнтів і тим самим поширення породжених кров'ю хвороботворних мікроорганізмів. Використання кришок або ковпачків, які повинні надягатися на канюлю після відведення її з тіла пацієнта, представляється незадовільним рішенням, тому що вони підвищують ризик випадкового вколювання або можуть виявитися неприкріпленими і відпасти, знову оголяючи забруднену канюлю. У патенті США 5779679, виданому Shaw і озаглавленому "Крильчастий IV комплект з втягуваною канюлею", і в патенті США 6210371, виданому Shaw і озаглавленому "Крильчастий IV комплект", описується IV інфузійний комплект з втягуваною канюлею. У обох цих патентах втягувана канюля утримується втягувальним елементом, що має трубний з'єднувач на його задній кінцевій ділянці, яка забезпечує з'єднання по текучому середовищу між канюлею і IV трубкою. Втягувальний елемент утримується в не втягнутому положенні, долаючи зусилля стиснутої пружини, парою заскочок, що розмикаються, розташованих на протилежних сторонах корпусу. Коли заскочки розмикаються, пружина змушує втягувальний елемент і, отже, канюлю повернутися назад в корпус. Однак внаслідок того, що IV трубка приєднана безпосередньо до втягувального елемента, втягування канюлі змушує IV трубку також рухатися назад. Якщо трубка не може вільно переміщатися назад під час втягування, втягувальний елемент і канюля можуть виявитися не повністю втягнутими. Потрібний пристрій для вливання і забору текучого середовища, в якому канюля могла б втягуватися, не викликаючи або не передаючи направленого назад переміщення приєднаній трубці, і при цьому пристрій залишався б в стані, не придатному до повторного використання, і шлях потоку текучого середовища перекривався, переміщався і закривався разом з втягуванням канюлі. Суть винаходу Апарат згідно з винаходом містить пристрій, який особливо добре підходить для використання в галузі медицини, але не обов'язково обмежується медичним використанням. Згідно з одним переважним варіантом реалізації винаходу описується пристрій, який має канюлю і може бути виконаний і використаний з можливістю ін'єкції, вливання або виведення текучого середовища. У залежності від конфігурації пристрій, що є предметом винаходу, може бути використаний, наприклад: як частина інфузійного комплекту або як пристрій для взяття венозної або артеріальної крові; забору інших текучих середовищ організму, таких як спинномозкова рідина, церебральна рідина, навколоплідні води, і т. п., що добре відомо медичним працівникам; або твердої речовини, що міститься в суспензіях або рідкій масі, таких, наприклад, як лікарські засоби, ліпіди або кістковий мозок. Коли пристрій використовується для вливання текучих середовищ або лікарської речовини, джерелом текучого середовища може бути, наприклад, IV крапельниця або шприц. Коли пристрій використовується для взяття крові, 1 UA 101667 C2 5 10 15 20 25 30 35 40 45 50 55 приймачем текучого середовища може бути, наприклад, пробірка для забору крові, дренажна трубка або шприц. Коли пристрій прикріплюється до лінії шляху текучого середовища, він може також використовуватися як затискач. Перед втягуванням канюлі пристрій перешкоджає витоку текучого середовища, що надходить або виходить з шляху потоку текучого середовища. Канюля звичайно є голкою, що має передній кінець, який скошений для полегшення введення в тканину або в інший медичний пристрій, такий як порт. Згідно з одним варіантом реалізації винаходу пристрій містить зміщений шлях потоку текучого середовища і порожнину втягування, закріплену в положенні, що знаходиться на одній лінії з канюлею. Втягування ініціюється виконавчим пристроєм, який може пересуватися в осьовому напрямку по відношенню до канюлі, при цьому також блокуючи шлях потоку текучого середовища. Згідно з іншим варіантом реалізації винаходу пристрій містить прямолінійний шлях потоку текучого середовища і зміщену порожнину втягування. Втягування ініціюється виконавчим пристроєм, який може переміщатися в бічному напрямку по відношенню до канюлі, тим самим блокуючи і замикаючи шлях потоку текучого середовища. Згідно з іншим варіантом реалізації винаходу пристрій містить прямолінійний шлях потоку текучого середовища і зміщену камеру втягування. Втягування ініціюється виконавчим пристроєм, який може переміщатися по дузі по відношенню до канюлі, при цьому блокуючи і замикаючи шлях потоку текучого середовища. Згідно з переважним варіантом реалізації винаходу представлений пристрій, який переважно містить корпус; канюлю, яка виступає уперед з корпусу; з'єднувач, що використовується для приєднання пристрою до джерела або приймача текучого середовища; шлях потоку текучого середовища, що забезпечує з'єднання по текучому середовищу між канюлею і з'єднувачем; втягувальний механізм, що відводить канюлю з її виступаючого уперед положення; і виконавчий пристрій, що підтримується корпусом і виконаний з можливістю зміни шляху потоку текучого середовища, щоб припинити потік текучого середовища через пристрій, замкнути шлях потоку текучого середовища і звільнити втягувальний механізм для втягування канюлі в корпус. Бажані виступаючі бічні захоплення і/або стабілізаційні крила із захопленнями під пальці для полегшення роботи користувача з пристроєм, опори повороту пристрою на розташованій під ним поверхні і забезпечення поверхонь, які можуть бути прикріплені до тіла пацієнта під час використання. Згідно з іншим переважним варіантом реалізації винаходу актуаторна ділянка пристрою містить дві подовжені, найбільш переважно циліндричні, порожнини, включаючи сюди одну порожнину, яка визначає ділянку шляху потоку текучого середовища, і іншу, яка є порожниною втягування, виконаною з можливістю прийому ділянки втягувального механізму і канюлі услід за її втягуванням. Втягувальний механізм переважно містить тримач для голки або канюлі і підпираючий елемент, такий як натискна пружина. Виконавчий пристрій переважно переміщається користувачем з першого положення у друге положення, щоб змінити шлях потоку текучого середовища за рахунок його перекриття, зміщення, зміни напрямку або зміни конфігурації щонайменше частини шляху, перекриваючи тим самим потік текучого середовища по початковому шляху потоку текучого середовища через пристрій. Щонайменше частина виконавчого пристрою або змонтована по ковзній посадці, або ж поворотно, найбільш переважно шарнірно, приєднана всередині корпусу. Також бажано, щоб переміщення виконавчого пристрою з першої позиції у другу позицію звільняло втягувальний механізм, дозволяючи підпираючому елементу насильно повертати тримач канюлі і щонайменше частину канюлі назад в порожнину втягування і повертати всю повністю канюлю назад всередину корпусу, щоб запобігти випадковому вколюванню голки і запобігти повторному використанню пристрою. Використання пристроїв, що мають втягувальні голки, усунення випадкових вколювань голкою і виведення пристрою з робочого стану, щоб уникнути його повторного використання важливо для значного зменшення можливості поширення хвороби через породжені кров'ю хвороботворні мікроорганізми на медичних працівників, інших пацієнтів і тих, хто може торкатися руками до таких пристроїв після їх використання. Короткий опис креслень Апарат згідно з винаходом далі описується і пояснюється з посиланням на нижченаведені креслення: фіг. 1 - вигляд спереду варіанту реалізації винаходу, що має перекривний шлях потоку текучого середовища, втягувальну канюлю, яка виступає уперед з корпусу, виконавчий пристрій, який ковзає назад, і стабілізаційні крила; фіг. 2 - вигляд збоку в розрізі по лінії 2-2 на фіг. 1; 2 UA 101667 C2 5 10 15 20 25 30 35 40 45 50 55 60 фіг. 3 - збільшений вигляд пристрою, зображеного на фіг. 2, після перекриття шляху потоку текучого середовища і втягування канюлі; фіг. 4 - вигляд спереду в розрізі іншого варіанту реалізації винаходу, що має перекривний шлях потоку текучого середовища, втягувальну канюлю, яка виступає уперед з корпусу, і виконавчий пристрій, який ковзає в бічному напрямку; фіг. 5 - вигляд спереду в розрізі варіанту реалізації згідно з фіг. 4 після перекриття шляху потоку текучого середовища і втягування канюлі в порожнину втягування; фіг. 6 - зображення в перспективі іншого варіанту реалізації винаходу, що має перекривний шлях потоку текучого середовища, втягувальну канюлю, яка виступає уперед з корпусу, і поворотний виконавчий пристрій; фіг. 7 - зображення в перспективі варіанту реалізації згідно з фіг. 6 в розібраному стані; фіг. 8 - збільшений вигляд зверху (протилежно орієнтований) варіанту реалізації згідно з фіг. 6 в розібраному стані; фіг. 9 - збільшений вигляд зверху в розрізі, частково вирваний, варіанту реалізації згідно з фіг. 8, з виступаючою уперед канюлею і трубним сегментом (показаним пунктирною лінією), що знаходиться в з'єднанні по текучому середовищу з шляхом потоку текучого середовища через виконавчий пристрій, тримачем канюлі і канюлею; фіг. 10 - збільшений вигляд зверху в розрізі варіанту реалізації згідно з фіг. 9 після перекриття шляху потоку текучого середовища і втягування канюлі; фіг. 11 - зображення в перспективі іншого варіанту реалізації винаходу, що має перекривний шлях потоку текучого середовища, втягувальну канюлю, яка виступає уперед з корпусу (показана накритою захисним ковпачком), і виконавчий пристрій, шарнірно приєднаний до корпусу; фіг. 12 - зображення в перспективі варіанту реалізації згідно з фіг. 11 в розібраному стані; фіг. 13 - збільшений вигляд зверху варіанту реалізації згідно з фіг. 11; фіг. 14 - вигляд спереду варіанту реалізації згідно з фіг. 13 із захисним ковпачком, показаним пунктирною лінією; фіг. 15 - збільшений вигляд зверху в розрізі, частково вирваний, варіанту реалізації згідно з фіг. 13 з виступаючою уперед канюлею і захисним ковпачком, позначеним пунктирною лінією, і показаним шляхом потоку текучого середовища через канюлю, тримач канюлі і виконавчий пристрій; фіг. 16 - вигляд зверху в розрізі варіанту реалізації згідно з фіг. 15 після перекриття шляху потоку текучого середовища і втягування канюлі в порожнину втягування; фіг. 17 - зображення в перспективі іншого варіанту реалізації винаходу, що має перекривний шлях потоку текучого середовища, який конкретно використовується для рідких текучих середовищ, втягувальну канюлю, яка виступає уперед з корпусу (прихована від погляду знімним захисним ковпачком), і виконавчий пристрій, шарнірно приєднаний до корпусу; фіг. 18 - зображення в перспективі варіанту реалізації згідно з фіг. 17 в розібраному стані; фіг. 19 - збільшений вигляд зверху в розрізі, частково вирваний, варіанту реалізації згідно з фіг. 17 з виступаючою уперед канюлею і захисним ковпачком, позначеним пунктирною лінією, і показаним шляхом потоку текучого середовища через канюлю, тримач канюлі і люєрівський з'єднувач; і фіг. 20 - вигляд зверху в розрізі варіанту реалізації згідно з фіг. 19 після перекриття шляху потоку текучого середовища і втягування канюлі в порожнину втягування. Опис переважних варіантів реалізації винаходу Пристрій 10, зображений на фіг. 1, може бути використаний, наприклад, як частина медичного апарату для забору крові, кров'яних газів або інших текучих середовищ організму у пацієнта або для вливання в пацієнта текучих середовищ тих типів, які звичайно вводяться внутрішньовенно або іншим чином. Як показано на кресленні, пристрій 10 містить корпус 12 і виступаючу уперед канюлю 14, прикріплену до тримача 16 канюлі, який більш чітко видний на фіг. 2 і 3. Перед використанням пристрою 10 скошений кінець канюлі 14 бажано накривати захисним ковпачком. Виконавчий пристрій 18 спирається по ковзній посадці на корпус 12 і містить множину протилежних гнучких заскочок, які закріплюють рукоятку 44 на стороні, протилежній кінцю, всередині корпусу 12. Рукоятка 44 спереду виконавчого пристрою 18 полегшує ручні маніпуляції з виконавчим пристроєм 18 по відношенню до корпусу 12, щоб перекрити потік текучого середовища через пристрій 10 і ініціювати втягування канюлі 14 всередину корпусу 12, як буде описано більш детально нижче. Необов'язкові стабілізаційні крила 20 виступають убік від корпусу 12 і полегшують роботу користувача з пристроєм 10. Коли вони використовуються, крила 20 також забезпечують поверхню, яка буде обмежувати поворот корпусу 12, коли пристрій прикріплюється до тіла 3 UA 101667 C2 5 10 15 20 25 30 35 40 45 50 55 60 пацієнта за допомогою стрічки, накладення швів або за допомогою подібних ефективних засобів. Після того як бажаний об'єм текучого середовища буде введений або взятий у пацієнта, як було терапевтично наказано, потік текучого середовища через канюлю 14 може бути перекритий, і канюля 14 може бути втягнута всередину корпусу 12 за рахунок натиснення вручну на передню сторону рукоятки 44 виконавчого пристрою 18 в напрямку назад при одночасному втримуванні корпусу 12. Якщо бажано, канюля 14 може бути втягнута в корпус 12 без первинного відведення її від пацієнта. Використання пристрою 10 і відведення канюлі 14 обговорюються нижче більш повно з посиланнями на фіг. 2 і 3. На фіг. 2 пристрій 10 показано без прикріплених до нього необов'язкових стабілізаційних крил. Корпус 12 пристрою 10 містить дві подовжені ділянки, що включають в себе нижню секцію 26 і верхню секцію 28. Нижня секція 26 додатково містить передній кінець 32 меншого діаметра і задній кінець 34 більшого діаметра з проміжною зоною, що визначається виступом 30, розташованим між переднім кінцем 32 і заднім кінцем 34. Верхня секція 28 продовжується в задньому напрямку від точки над виступом 30 до відкритого заднього кінця над заднім кінцем 34 нижньої секції 26 і містить подовжній канал, який служить як з'єднувач, в який вставляється трубний сегмент 24. Кінець трубного сегмента 24 бажано підтримувати всередині верхньої секції 28 корпусу 12 будь-яким відповідним засобом, таким, наприклад, як зчеплення силами тертя, або використовуючи затискний пристрій, клей, і т. п. В залежності від цільового призначення пристрою 10 трубний сегмент 24 може мати будь-яку бажану довжину, яка підходить для з'єднання пристрою 10 з джерелом текучого середовища, таким як IV балон, або з приймачем текучого середовища, таким як система для взяття крові. Нижня секція 26, як правило, додатково містить порожнину 36 втягування, розташовану між заднім кінцем 34 і виступом 30 проміжної зони. Як показано на кресленні, задній кінець 34 порожнини 36 втягування містить отвір, який закривається торцевою заглушкою 42. Нижня секція 26 додатково містить отвір 38, розташований у верхній стінці трохи попереду виступу 30 проміжної зони. Отвір 38 вирівняний з отвором 40 внизу верхньої секції 28, і вирівнювання отворів 38, 40 допомагає створити шлях потоку текучого середовища між канюлею 14 і трубним сегментом 24. Отвір на передньому кінці 32 нижньої секції 26 закритий трубчастим виконавчим пристроєм 18, який входить з ним в ковзне зачеплення, який містить рукоятку 44, виступаючу вгору від переднього кінця. Виконавчий пристрій 18 рухається з першого положення, в якому рукоятка 44 віддалена від переднього кінця 32 нижньої секції 26, у друге положення, в якому рукоятка 44 впирається і межує з переднім кінцем 32 нижньої секції 26. Бажано мати виконавчий пристрій 18, витягнутий в довжину, щоб він міг проникати в нижню секцію 28 корпусу 12 на достатню відстань, перекриваючи і закриваючи отвір 38 в нижній секції 26, коли виконавчий пристрій 18 переміщається у друге положення і впирається в передній кінець 32. Бажано також, щоб виконавчий пристрій 18 містив пару діаметрально протилежних заскочок, виступаючих назовні від заднього кінця виконавчого пристрою 18. Коли ковзний виконавчий пристрій 18 переміщається у бік свого другого положення, заскочки прослизають і входять в зачеплення з виступом на внутрішній стінці нижньої секції 26, замикаючи тим самим виконавчий пристрій 18 в його другому положенні і перешкоджаючи його видаленню з корпусу 12. Втягувальний механізм 13 підтримує канюлю 14 і містить тримач 16 канюлі, заглушку 46 тримача канюлі і пружину 22. Услід за встановленням виконавчого пристрою 18 попереду нижньої секції 26 тримач 16 канюлі, пружина 22 і заглушка 46 тримача канюлі, бажано попередньо зібрані, вставляються в нижню секцію 26 через отвір на задньому кінці 34 і через порожнину 36 втягування. Перед вставлянням бажано ввести еластичну заглушку 46 тримача канюлі в зачеплення, що втримується силами тертя, з виточкою всередині секції 58 більшого діаметра тримача 16 канюлі. Бажано насунути пружину 22 на передню секцію меншого діаметра тримача 16 канюлі, де вона ковзає в задньому напрямку до упора в кільцевий буртик 52. Зібраний пристрій потім орієнтується таким чином, щоб прохід 60 для текучого середовища був вирівняний з отвором 38 у верхній стінці нижньої секції 26 і знаходився попереду виступу 30 проміжної зони. Коли виступаючий назовні кінчик тримача 16 канюлі знаходиться попереду виконавчого пристрою 18, пружина 22 впирається в кільцевий буртик всередині переднього отвору виконавчого пристрою 18 і стискується до стану, показаного на фіг. 2. Виконавчий пристрій 18 протистоїть зусиллю з боку стиснутої пружини і оберігається від переміщення у бік виходу з корпусу 12 під дією пружини пружними заскочками, що закріплюють виконавчий пристрій 18 в корпусі 12, як було описано раніше. Така конфігурація елементів дозволяє канюлі 14 бути в з'єднанні по текучому середовищу з трубкою 24, коли текуче середовище тече через порожнисту канюлю і тримач 16 канюлі в заглушку 46 тримача канюлі, через отвір 60 вгорі заглушки 46 тримача канюлі, через отвір 38 вгорі корпусу 26 порожнини втягування, через отвір 40 внизу корпусу 28 трубки в зборі і в трубку 24. Подібним чином текуче середовище може 4 UA 101667 C2 5 10 15 20 25 30 35 40 45 50 55 60 протікати в зворотному напрямку і проходити через трубку 24, через вирівняні отвори 40, 38 і 60 і на вихід канюлі 14. Задня торцева заглушка 42 встановлюється у відкритому кінці нижньої секції 26 услід за встановленням канюлі 14 і заглушки 46 тримача канюлі і утримується за рахунок тертя всередині заднього кінця 34 нижньої секції 26. Хоча канюля 14 може бути нерухомо закріплена в тримачі 16 канюлі до вставлення втягувального механізму 13 в корпус 12, канюля 14 переважно вставляється в отвір виступаючого кінчика тримача 16 канюлі після того, як тримач 16 канюлі буде встановлений всередині корпусу 12. Як показано на фіг. 2, отвір у виступаючому назовні кінці тримача 16 канюлі конусний, що полегшує втягування і прикріплення канюлі 14. Канюля 14 може утримуватися силами тертя всередині отвору в тримачі 16 канюлі, однак бажано закріпити її в тримачі 16 канюлі, використовуючи клей або інший подібний ефективний засіб, відомий фахівцям в даній галузі техніки. Відкриту ділянку скошеного кінчика канюлі 14 бажано повертати вгору, щоб полегшити її введення в тіло пацієнта. Як показано на фіг. 2, відкритий задній кінець порожнистої канюлі 14 виступає через задній кінець 58 тримача 16 канюлі у відкриту передню секцію 54 заглушки 46 тримача канюлі. Однак повинно бути зрозумілим, що канюля 14 повинна тільки входити в тримач 16 канюлі на достатню відстань, щоб полегшити надійне зачеплення між ними. Коли пристрій 10 зібраний, як описано вище, пружина 22 стиснення, або будь-який інший подібний ефективний засіб вчинення тиску, зміщує канюлю 14 і тримач канюлі назад. Утримуюча сила тертя, прикладена до внутрішньої поверхні 50 передньої ділянки меншого діаметра нижньої секції 29 з боку заглушки 46 тримача канюлі, повинна бути досить великою, щоб протидіяти змішувальній силі, прикладеній до кільцевого буртика 52 з боку пружини 22, в поєднанні з силою, направленою назад на заглушку 46 тримача канюлі через канюлю 14 і тримача 16 канюлі під час введення канюлі в тіло пацієнта. У іншому випадку канюля 14 може втягуватися передчасно без переміщення виконавчого пристрою 18 по відношенню до корпусу 12. Після того як процедура вливання або виведення текучого середовища буде завершена, користувач може ініціювати втягування, приклавши направлений назад тиск до рукоятки 44 і втримуючи при цьому корпус 12 в нерухомому стані, або міцно охопивши рифлену ділянку його зовнішньої поверхні (видима на фіг. 1), або натиснувши вниз на його крила, що встановлюються на замовлення (переважно вже прикріплені до пацієнта). Тиск, що вручну прикладається до рукоятки 44, примушує виконавчий пристрій 18 рухатися в задньому напрямку по відношенню до корпусу 12. Бажано, щоб втягування ініціювалося, коли канюля, звичайно голка, все ще введена в тіло пацієнта. Коли виконавчий пристрій 18 рухається назад, тримач 16 канюлі і заглушка 46 тримача канюлі також змушуються рухатися назад в результаті контакту між заднім кінцем 64 виконавчого пристрою 18 і кільцевим буртиком 52 тримача 16 канюлі. На фіг. 2 можна побачити, що задній кінець 64 виконавчого пристрою 18 впирається в сусідню ділянку поверненого уперед кільцевого буртика 52 тримача 16 канюлі, тоді як тильний кінець цієї частини виконавчого пристрою 18, зображений під пружиною 22, злегка віддалений від кільцевого буртика 52. Таке незначне віддалення призводить до того, що направлена назад сила, прикладена користувачем до рукоятки 44, концентрується на одній стороні кільцевого буртика 52, а не розподіляється рівномірно по окружності, і що, очевидно, зменшується сила, що вручну прикладається, необхідна для ініціації втягування. Як показано на фіг. 3, у відповідь на переміщення в задньому напрямку виконавчого пристрою 18 заглушка 46 тримача канюлі проходить через проміжну зону (після виступу 30) і потрапляє в порожнину 36 втягування, яка має більший діаметр, в нижній секції 26. Коли заглушка 46 тримача канюлі переміщається, сила тертя між зовнішньою поверхнею 48 заглушки 46 тримача канюлі і внутрішньою стінкою 50 нижньої секції 26 зменшується, і коли заглушка 46 тримача канюлі проходить проміжну зону і входить в порожнину 36 втягування, утримуюча сила тертя повністю зникає. У тій точці, де утримуюча сила тертя значно знижена за рахунок поєднання сили від пальця користувача, прикладеної через рукоятку 44 виконавчого пристрою 18, і змішувальної сили стиснутої пружини 22, пружина 22 примушує тримача 16 канюлі і заглушку 46 тримача канюлі рухатися назад в порожнину 36 втягування, тим самим одночасно примушуючи тримача 16 канюлі втягувати скошений кінчик канюлі 14 в корпус 12. Для фахівців в даній галузі техніки буде очевидно після прочитання цього опису, що виконавчий пристрій 18 повинен бути досить довгим, щоб його робочого ходу відносно корпусу 12 вистачало для відведення заглушки 46 тримача канюлі за виступ 30. Як показано на фіг. 3, бажано, щоб услід за втягуванням заглушка 46 тримача канюлі впиралася, або майже впиралася, в задню торцеву заглушку 42 нижньої секції 26. Бажано, щоб нижня секція 26 мала такий розмір, при якому канюля 14 зможе повністю знаходитися всередині 5 UA 101667 C2 5 10 15 20 25 30 35 40 45 50 55 60 нижньої секції 26 і не виступати з переднього кінця 32. Після втягування верхній край виконавчого пристрою 18 блокує шлях потоку текучого середовища між канюлею 14 і отвором 38 вгорі нижньої секції 26. Це перешкоджає витоку текучого середовища через трубку 24, яка все ще приєднана до верхньої секції 28 корпусу 12. Інший варіант реалізації винаходу розкривається і описується з посиланнями на фіг. 4 і 5. На фіг. 4 пристрій 70 переважно використовується як частина апарату для взяття крові або IV інфузійного комплекту. Пристрій 70 містить по суті прямокутний корпус, що має передню стінку 72 з виступаючим уперед конусним носиком 74; задню стінку 92 з відкритою щілиною 88; бічну стінку 98; і взаємодіючі, по суті плоскі нижню стінку 104 і відповідну верхню стінку (не проглядається на вигляді в розрізі), які об'єднують стінки 72, 92 і 98. Краї нижньої стінки 104 і відповідної верхньої стінки (не видні), які протилежні до бічної стінки 98, не видні на фіг. 4, але продовжуються між передньою стінкою 72 і задньою стінкою 92 до точки щілини 88, яка незначно виходить за сторону, яка найбільш віддалена від стінки 98. Доріжка 94 ковзання, видима позаду передньої стінки 72, переважно формується за одне ціле з передньою стінкою 72. Як показано і описано, корпус пристрою 70 визначає структуру, в яку вставляються втягувальний механізм 76 і виконавчий пристрій 96. Втягувальний механізм 76, як правило, додатково містить тримач 78 канюлі, що має головку 80 більшого діаметра, і змішувальний елемент, що прикладає направлену назад силу до тримача 78 канюлі. Переважним змішувальним елементом є натискна пружина 86. Втягувальний механізм 76 вставляється в передню стінку 72, носик 74 і доріжку 94 ковзання в корпусі позаду, переважно до встановлення канюлі 84 і виконавчого пристрою 96. Спіральна пружина насувається на виступаючий уперед кінець тримача 78 канюлі, і потім тримач 78 канюлі вставляється в носик 74 доти, поки повернений уперед кінець пружини 86 не впреться в кільцевий буртик всередині переднього отвору носика 74, який оточує тримач 78 канюлі. Коли пружина 86 стиснута, ділянка кільцевого буртика 82 на поверненій уперед поверхні головки 80 впирається в повернену назад поверхню передньої стінки 72, яка прилягає до отвору, що проходить через носик 74. Поки втягувальний механізм 76 утримується на місці (наприклад, тимчасовим затисненням ділянки тримача 78 канюлі, виступаючої з носика 74), бажано вставити виконавчий пристрій 96 в доріжку 94 ковзання з боку корпусу, протилежному стінці 98, і просунути його в бічному напрямку в положення, показане на фіг. 4, в якому ущільнюючий елемент 95 створює герметичне водонепроникне ущільнення, що дозволяє забезпечити потік текучого середовища через головку 80 тримача 78 канюлі в шлях потоку текучого середовища 100 виконавчого пристрою 96. Переважно виконавчий пристрій 96 є витягнутою, по суті прямокутною деталлю, виготовленою з розрахунком ковзного зачеплення щонайменше з однією напрямною, або доріжкою 94 ковзання, всередині корпусу для забезпечення бічного переміщення виконавчого пристрою всередині корпусу. Внутрішня частина виконавчого пристрою 96 переважно містить прямолінійний шлях потоку текучого середовища 100, що утворюється секціями 106, 108 стінок, і порожниною 102 втягування, яка зміщена від канюлі 84, поки виконавчий пристрій знаходиться в положенні використання. Еластичний ущільнюючий елемент 95, що переважно є еластомерним ущільнювальним кільцем або іншим подібним ефективним ущільнюючим елементом, встановлюється у виточці біля переднього кінця шляху потоку текучого середовища 100 через виконавчий пристрій 96, де він може забезпечити ущільнююче зчеплення із поверненою назад поверхнею збільшеної в розмірі головки 80 тримача 78 канюлі. Повинно бути очевидним, що еластичний ущільнюючий елемент 95 усуває витік текучого середовища, що втікає або витікає з шляху потоку текучого середовища 100. Коли виконавчий пристрій 96 розташовується, як показано на фіг. 4, пружина 86 утримується в стиснутому стані і постійно зміщує тримач 78 в задньому напрямку доти, поки виконавчий пристрій 96 не буде вибірково переведений в інше положення услід за використанням пристрою 70. Після того, як втягувальний механізм 76 і виконавчий пристрій 96 будуть встановлені всередину корпусу, задній кінець канюлі 84 може бути вставлений в осьовий канал тримача 78 канюлі і приклеєний або закріплений по місцю іншим чином. Хоч це не показано, знімний захисний ковпачок, що закріплюється за рахунок тертя, насувається на канюлю 84 після її вставлення в тримач 78 канюлі. Перед використанням пристрій 70 переважно приєднується до джерела текучого середовища або приймача текучого середовища за допомогою гнучкого трубного сегмента 90, який вставляється або іншим чином прикріплюється до трубного з'єднувача 103 через щілину 88 звичайним чином. Коли виконавчий пристрій 96 розташовується так, як показано на фіг. 4, по суті лінійний шлях потоку текучого середовища утворюється між канюлею 84 і трубним 6 UA 101667 C2 5 10 15 20 25 30 35 40 45 50 55 60 сегментом 90. Трубний з'єднувач 103 може бути ділянкою отвору всередині виконавчого пристрою 98, яка злегка скошена, щоб прийняти і закріпити за рахунок тертя вільний кінець трубного сегмента 90, або ж може бути виконаний з можливістю прикріплення трубного сегмента іншим відомим засобом, таким, наприклад, як люєрівський рознім, різьбові з'єднувачі, затискачі, клейкі матеріали, і т. п. Трубний сегмент 90 є переважно гнучкою полімерною трубкою будь-якої довжини і з будь-якого матеріалу, який підходить для цільового використання. При виконанні згідно з фіг. 4 пристрій 70 може бути використаний для передачі текучих середовищ від зовнішнього джерела з метою випускання їх через канюлю, або ж текуче середовище може витягуватися або видалятися із зовнішнього джерела через канюлю і потім випускатися з кінця трубного сегмента 90, протилежного трубному розніму 103. Після використання ініціюється втягування шляхом переміщення виконавчого пристрою 96 з його робочого положення у відведене положення за рахунок ручного прикладення сили до виконавчого пристрою 96 в напрямку, який є по суті перпендикулярним до подовжньої осі через канюлю 84 і тримач 78 канюлі. Як випливає з фіг. 5, коли виконавчий пристрій переміщається убік у напрямку стінки 98, шлях потоку текучого середовища 100 через виконавчий пристрій 96 зміщується в бічному напрямку в положення, в якому він не знаходиться більше навпроти головки 80 тримача 78 канюлі. Одночасно на головку 80 впливає змішувальна сила стиснутої пружини 86, що штовхає тримач 78 канюлі в порожнину 102 втягування у виконавчому пристрої 96, тим самим втягуючи канюлю 84 всередину корпусу. Повинно бути очевидним, що для досягнення цього результату відстань між задньою стінкою 92 і переднім кінчиком носика 74 повинна бути достатньо велика, щоб ввести загострений кінець канюлі 84 щонайменше в носик 74. Крім того, бажано мати довжину нестиснутої пружини 86 такою, щоб головка 80 утримувалася на достатній відстані від переднього отвору в носику 74, з тим щоб кінчик канюлі 84 знов не виступав спереду пристрою 70 після її втягування, особливо якщо пристрій 70 повертається у вертикальне положення з направленою вниз канюлею. Інший варіант реалізації винаходу, в якому виконавчий пристрій переміщається по дузі відносно корпусу, щоб ініціювати втягування, описаний з посиланнями на фіг. 6-10. Розглянемо спочатку медичний пристрій 110, поданий на фіг. 6-8, який містить корпус 112, виконавчий пристрій 114, втягувальний механізм 118 і виступаючу уперед канюлю, звичайно голку 122. Корпус 112 додатково містить порожнисту деталь, що має по суті плоскі верхню і нижню поверхні, похилу натискну планку 134, виступаючу уперед відкриту шийку 136, відкриті бічну і задню секції, що включають в себе упор 140 виконавчого пристрою, секцію 168 стінки з вирізом і вирівняні один відносно одного протилежні отвори 126 для шарнірного прикріплення виконавчого пристрою 114 до корпусу 112. Виконавчий пристрій 114 переважно містить контактну поверхню 132 виконавчого пристрою, контактну поверхню 166, встановлювальну напрямну 138, виступаючі назовні встановлювальні бобишки 128, що входять в сполучне зачеплення з отворами 126 в корпусі 112, і отвір 130 під трубку. Втягувальний механізм 118 переважно містить тримач голки, що має виступаючу уперед ділянку 106 меншого діаметра і головку 108 більшого діаметра, розташовану позаду ділянки 106 меншого діаметра. Натискна пружина 116 виконана з можливістю ковзання зверху ділянки 106 меншого діаметра і упирання в повернену уперед кільцеву поверхню головки 108. Ущільнюючий елемент, переважно ущільнювальне кільце 120, додатково описується нижче. На фіг. 9 втягувальний механізм вставлений в шийку 136 корпусу 112 позаду, при цьому ділянка 106 меншого діаметра на тримачі голки виступає уперед через передній отвір. Пружина 116 насунена по ковзній посадці на ділянку 106 меншого діаметра, і передній кінець пружини 116 впирається в кільцевий буртик поруч з переднім отвором в шийці 136. Інший кінець пружини 116 впирається в кільцевий буртик головки 108. Пружина 116 стиснута і утримується в положенні, що передує втягуванню, протилежно направленою силою, прикладеною до головки 108 виконавчим пристроєм 114. Виконавчий пристрій 114 знаходиться в своєму робочому положенні по відношенню до корпусу 112, при якому встановлювальні бобишки 128 вставлені з можливістю повороту в отвори 126, а контактна поверхня 166 впирається у внутрішню поверхню корпусу 112 поруч з секцією 168 стінки, яка має виріз. Виконавчий пристрій 114 містить шлях потоку текучого середовища 154, огороджений стінками 150, 152, і порожниною 164 втягування. Простір 124 в корпусі 112 забезпечений для прийому ділянки виконавчого пристрою 114, коли він переміщається, щоб перекрити потік текучого середовища і почати втягування. При знаходженні виконавчого пристрою в цьому положенні шлях потоку текучого середовища 154 через виконавчий пристрій 114 входить в з'єднання по текучому середовищу з осьовим каналом 144 через тримач голки і з внутрішнім каналом голки 122. Ущільнюючий елемент 120, встановлений у виточці 148, бажано забезпечує герметичне зчеплення між переднім кінцем стінок 150, 152 і головкою 108 тримача голки. Такому герметичному зчепленню 7 UA 101667 C2 5 10 15 20 25 30 35 40 45 50 55 60 сприяє кільцевий буртик 146 головки 108. Трубний з'єднувач 156 бажано містить скошені назовні стінки 142 на задньому кінці шляху потоку текучого середовища 154 і виконаний з можливістю прийому і входження в зачеплення з кінцем трубного сегмента 162 (показаного пунктирною лінією). Виступаюча бобишка 158 корпусу 112, розташована по сусідству із поверненим уперед кінцем порожнини 164 втягування, забезпечена для запобігання випадковому переміщенню виконавчого пристрою 114 з положення, яке передує втягуванню, в положення втягування. На практиці бажано, щоб відстань між бобишкою 158 і зовнішньою поверхнею 160 виконавчого пристрою 114 була б меншою, ніж показано в ілюстративних цілях на фіг. 9. Після завершення передачі текучого середовища через пристрій 110 в будь-якому напрямку в бажаних межах потік текучого середовища легко уривається переміщенням виконавчого пристрою 114 відносно корпусу 112 шляхом прикладення тискудо контактної поверхні 132 виконавчого пристрою, що викликає поворот виконавчого пристрою 114 в напрямку, вказаному стрілкою 160. Хоч потрібно прикласти вручну деякий тиск для подолання опору при переході натискної поверхні 160 через бобишку 158 і зміщення ущільнюючого елемента відносно головки 108, бажано, щоб необхідне зусилля було таким, щоб воно могло з легкістю створюватися дорослим користувачем. І знов зазначимо, що еластичний ущільнюючий елемент усуває витік текучого середовища, що входить або виходить з шляху потоку текучого середовища 154. Після переміщення виконавчого пристрою 114 відносно корпусу 112, як показано на фіг. 10, потік текучого середовища між голкою 122 і трубним сегментом 162 заблокований, шлях потоку текучого середовища 154 зміщений відносно отвору через шийку 136 і каналу 144 через головку 108. Більш того, як тільки стінка 150 відійде від головки 108, порожнина 164 втягування повертається і вирівнюється по осі з отвором через шийку 136, а зміщувальна сила стиснутої пружини 116 заштовхує тримач голки в порожнину втягування, одночасно відводячи кінчик голки 122 від пацієнта в корпус 112 для виключення випадкових вколювань голкою і запобігання повторному використанню пристрою 110. Інший варіант реалізації винаходу описаний з посиланнями на фіг. 11-16. Цей варіант реалізації особливо переважний для використання при заборі текучих середовищ, що містять гази, такі як гази артеріальної крові, що підлягають подальшому аналізу, і також містить виконавчий пристрій, який переміщається по дузі відносно корпусу, щоб ініціювати втягування. Розглянемо спочатку фіг. 11-14, на яких представлений медичний пристрій 200, який містить корпус 226, виконавчий пристрій 204, тримач 220 голки, пружину 222, герметичний ущільнюючий елемент 218 і виступаючу уперед голку 224. Корпус 226 додатково містить порожнисту деталь, що має по суті плоскі верхню і нижню поверхні 202, які протилежні одна одній і спільно утворюючі рукоятки (захоплювачі) з рифленими захоплювальними поверхнями 206, виступаюча уперед конусна шийка 238 з отвором 228, відкриті бічні і задню сторони, і вирівняні один відносно одного протилежні отвори 230 для шарнірного прикріплення виконавчого пристрою 204 до корпусу 226. Бажано забезпечити захисний ковпачок 232 для захисту голки 224 до використання, який повинен бути знятий з голки перед використанням. Виконавчий пристрій 204 переважно містить контактну поверхню 234 виконавчого пристрою, виступаючі назовні встановлювальні бобишки 212, які вставляються і входять в зачеплення з отворами 230 в корпусі 204, порожнину 216 втягування, виточку 214 навколо отвору в шляху потоку текучого середовища і трубний з'єднувач 208, який виступає назад з корпусу 226. Як показано на фіг. 13 і 14, трубний з'єднувач 208 додатково містить половину люєрівського розніму 236 для полегшення приєднання пристрою 200 до іншого джерела або приймача текучого середовища в залежності від цільового використання. На фіг. 15-16 втягувальний механізм встановлений шляхом вставлення його в осьовий канал 250 через шийку 238 корпусу позаду, при цьому ділянка 221 меншого діаметра тримача 220 голки виступає уперед через передній отвір 228. Пружина 222 насувається по ковзній посадці на ділянку 221 меншого діаметра, а передній кінець пружини 222 впирається в кільцевий буртик 252 поблизу переднього отвору 228 шийки 238. Інший кінець пружини 222 впирається в кільцевий буртик головки 223 більшого діаметра на тримачі 220 голки. Пружина 222 стиснута і утримується в передуючому стисненню стані протидіючою силою, прикладеною до головки 223 виконавчим пристроєм 204. Виконавчий пристрій 204 знаходиться в своєму робочому положенні по відношенню до корпусу 228 з вставленими в отвори 230 (фіг. 12) встановлювальними бобишками 212, що забезпечують можливість його повороту, і з контактною поверхнею 234 виконавчого пристрою, що впирається у внутрішню поверхню корпусу 226, яка знаходиться під найближчою сусідньою рифленою захоплювальною поверхнею 206. Виконавчий пристрій 204 містить шлях потоку текучого середовища 242 і порожнину 216 втягування. Простір 244 в корпусі 226 забезпечений для прийому виконавчого 8 UA 101667 C2 5 10 15 20 25 30 35 40 45 50 55 пристрою 204, коли він переміщається, щоб перекрити потік текучого середовища і почати втягування. При знаходженні виконавчого пристрою 204 в положенні, показаному на фіг. 15, шлях потоку текучого середовища 242 через виконавчий пристрій 204 вступає в з'єднання по текучому середовищу з осьовим каналом 225 через тримач голки і з осьовим каналом 258 всередині голки 224. Герметичний ущільнюючий елемент 246, встановлений у виточці 214, забезпечує бажане герметичне зчеплення між переднім кінцем шляху потоку текучого середовища 242 і головкою 223 тримача голки. Трубний з'єднувач 208 бажано містить ступінчастий отвір 240, що забезпечує з'єднання по текучому середовищу з шляхом потоку текучого середовища 242. Виступаюча бобишка 235 в корпусі 226, розташована по сусідству із поверненим уперед кінцем порожнини 216 втягування, забезпечена для захищення виконавчого пристрою від випадкового переміщення з позиції, яка передує втягуванню, в позицію втягування, показану на фіг. 16. Як показано на фіг. 16, після завершення передачі текучого середовища через пристрій 200 в будь-якому напрямку в бажаних межах потік текучого середовища легко уривається переміщенням виконавчого пристрою відносно корпусу 226 за рахунок прикладення тиску до контактної поверхні 234 виконавчого пристрою, що змушує виконавчий пристрій повертатися в напрямку, вказаному стрілкою 260. Хоч потрібно вручну прикласти деякий тиск для подолання опору при переході натискної поверхні 237 (фіг. 15) через бобишку 235 і відведення ущільнюючого елемента 246 від головки 223, бажано, щоб необхідне зусилля мало величину, яка без проблем може бути забезпечена дорослим користувачем. Після того як виконавчий пристрій переміститься відносно корпусу 112, як показано на фіг. 16, потік текучого середовища між голкою 224 і трубним з'єднувачем 208 блокується, шлях потоку текучого середовища 224 зміщується від отвору через канали 248, 250. Більше того, як тільки порожнина 164 втягування повертається, вирівнюючись по осі з каналами 248, 250, зміщуюча сила стиснутої пружини штовхає тримач 221, 223 голки в порожнину втягування, одночасно відводячи кінчик голки 224 від пацієнта в корпус 226, щоб виключити випадкове вколювання голкою і захистити від повторного використання. Інший варіант реалізації винаходу описується з посиланнями на фіг. 17-20. Цей варіант реалізації, який особливо переважний для використання при виведенні, заборі і вливанні текучих середовищ, також містить виконавчий пристрій, який переміщається поворотно, найбільш переважно дугоподібно, по відношенню до корпусу, щоб ініціювати втягування. Звернемося спочатку до фіг. 17-18, на яких представлений медичний пристрій 300, який містить корпус 304, виконавчий пристрій 316, тримач 312 голки, пружину 310, ущільнювальний елемент 314 і виступаючу уперед голку 308. Корпус 304 додатково містить порожнисту деталь, що має по суті плоскі верхню і нижню поверхні, які протилежні одна одній і спільно створюють рукоятку з рифленими захоплювальними поверхнями 340, виступаюча уперед конусна шийка 306 з отвором, відкриті бічні і задні сторони і співвісні протилежні отвори 324 для забезпечуючого можливість повороту прикріплення виконавчого пристрою 316 до корпусу 304. Бажано надягати захисний ковпачок 302 для захисту голки 308 до використання, який повинен бути знятий з голки перед використанням. Як показано на фіг. 18 і 19, в цьому варіанті реалізації винаходу забезпечений зовнішній з'єднувач 322, який прикріплюється до шляху потоку текучого середовища 328 через виконавчий пристрій 316 за допомогою трубного сегмента 318, що має довжину, відповідну для прикріплення іншого пристрою (не показаний), який є або джерелом, або приймачем текучих середовищ, що підлягають вливанню або виведенню з тіла пацієнта. На фіг. 19 трубний елемент 318 (який може мати довжину, наприклад, від одного до 4 футів (від 30 до 120 сантиметрів) або більше) переважно вставляється в задню частину виконавчого пристрою 316 і приклеюється, приварюється, затискається або закріплюється по місцю іншим чином, щоб встановити з'єднання по текучому середовищу з шляхом потоку текучого середовища 328, і подібним же чином прикріплюється до з'єднувача 322 через отвір в носику 320, тим самим забезпечуючи з'єднання по текучому середовищу зі ступінчастим осьовим отвором 322, що проходить через з'єднувач 322. Бажано забезпечити рознім 334 позаду з'єднувача 322, найбільш переважно половину стандартного люєрівського розніму, для полегшення прикріплення до іншого пристрою, як правило, до джерела або приймача текучого середовища. Кінець трубного сегмента, вставлений в носик 320 з'єднувача 322, також переважно прикріплюється, використовуючи клейку речовину або будь-який інший прийнятний загальноприйнятий засіб. З'єднувач 322 може бути також на замовлення забезпечений протилежно направленими стабілізаційними крилами 336, якщо це бажано для використання при прикріпленні з'єднувача 322 до іншої поверхні або предмета. 9 UA 101667 C2 5 10 15 20 25 30 35 40 45 50 55 До встановлення виконавчого пристрою 316 всередині корпусу 304 втягувальний механізм, що містить тримач 312 голки і пружину 310, переважно встановлюється шляхом вставлення його в шийку 306 корпусу 307 позаду, як було раніше описано застосовно до варіанту реалізації на фіг. 11-17, при цьому ділянка меншого діаметра тримача 312 голки виступає уперед через передній отвір в шийці 306. Пружина 310 стиснута під час встановлення і утримується в передуючому втягуванню положенні протидіючою силою, прикладеною до головки тримача 312 голки виконавчим пристроєм 316. На фіг. 19 виконавчий пристрій 316 знаходиться в своєму робочому положенні всередині корпусу 304, як було раніше описано застосовно до виконавчого пристрою 204 по відношенню до корпусу 226 на фіг. 15. Виконавчий пристрій 316 містить шлях потоку текучого середовища 328 і порожнину 330 втягування. Простір 326 в корпусі 304 забезпечений для прийому ділянки виконавчого пристрою 316, коли він переміщається, щоб перекрити потік текучого середовища і почати втягування. При знаходженні виконавчого пристрою 316 в положенні, показаному на фіг. 19, шлях потоку текучого середовища 328 через виконавчий пристрій 316 знаходиться в з'єднанні по текучому середовищу з осьовим каналом через тримач 312 голки і з осьовим каналом 258 всередині голки 308. Еластомерний ущільнюючий елемент 314 бажано забезпечує герметичне зчеплення між переднім кінцем шляху потоку текучого середовища 328 і головкою тримача 312 голки. Задня ділянка шляху потоку текучого середовища 328 бажано містить конусоподібні стінки для прийому і зачеплення конуса трубного сегмента 318, як було описано вище. Виступаюча бобишка, як було раніше описано застосовно до бобишки 235 в корпусі 226 на фіг. 15, бажано розташовується по сусідству із поверненим уперед кінцем порожнини 330 втягування, щоб захистити виконавчий пристрій 316 від випадкового переміщення з передуючого втягуванню положення на фіг. 19 в положення втягування на фіг. 20. Як показано на фіг. 20, після завершення передачі текучого середовища через пристрій 300 в будь-якому напрямку в бажаних межах потік текучого середовища легко уривається переміщенням виконавчого пристрою 316 відносно корпусу 304 за рахунок прикладення тиску до контактної поверхні виконавчого пристрою, як показаний стрілкою 338, що змушує виконавчий пристрій 316 повертатися в напрямку, вказаному стрілкою 338. Після того як виконавчий пристрій переміститься по відношенню до корпусу 304, як показано на фіг. 20, потік текучого середовища між голкою 308 і трубним з'єднувачем 322 блокується, а шлях потоку текучого середовища 328 зміщується від отвору через шийку 306. Більше того, як тільки порожнина 330 втягування повернеться, встановившись співвісно з отвором через шийку 306 корпусу 304, зміщуюча сила стиснутої пружини 308 заштовхує тримача 312 голки в порожнину 330 втягування, одночасно відводячи кінчик голки 308 від пацієнта в корпус 304, щоб виключити випадкове вколювання голкою і запобігти повторному використанню, тим самим зменшуючи потенційну супутню можливість поширення породжених текучим середовищем хвороботворних мікроорганізмів на інших людей. Як розкрито тут, всі корпуси, виконавчі пристрої, тримачі канюль, захисні ковпачки, торцеві заглушки і трубні з'єднувачі можуть бути виготовлені з будь-якого прийнятного матеріалу, такого, наприклад, як пластмаса, метал, кераміка, скло, і т. п. Для медичних застосувань, таких як внутрішньовенне вливання і взяття крові, переважне використання пресованого поліпропілену. Аналогічним чином, в залежності від цільового використання або застосування, канюлі, прийнятні для використання згідно з винаходом, можуть виготовлятися з металу, пластмаси або керамічних матеріалів, при цьому перевага віддається металу. Еластичні частини, що використовуються як ущільнюючі елементи або заглушки тримачів канюлі, бажано виготовляти з гуми, інших еластомерних полімерів або з модифікованої каучуком пластмаси. При використанні пристроїв, описаних з посиланнями на фіг. 1-5, і припущенні, що корпус утримується в нерухомому стані під час втягування, трубний сегмент, приєднаний до задньої сторони пристрою, не рухається по осі, в сторону або направлено, коли виконавчий пристрій переміщається для переривання потоку текучого середовища і втягування канюлі в корпус. При використанні пристроїв згідно з фіг. 6-20, в яких потік перерваний і канюля втягнута дугоподібним переміщенням виконавчого пристрою, коли він повертається відносно корпусу, осьове, бічне і направлене переміщення прикріпленого трубного сегмента незначні в порівнянні з відстанню переміщення, яка асоціювалася раніше з використанням звичайних пристроїв. Інші зміни і модифікації винаходу будуть таким же чином очевидні для фахівців в даній галузі техніки після прочитання даного опису, і треба розуміти, що об'єм описаного тут винаходу буде обмежуватися тільки найширшою інтерпретацією прикладених пунктів формули винаходу, на які винахідники мають законні права. 10 UA 101667 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 1. Медичний пристрій для вливання або забору текучих середовищ організму, який містить: корпус; переміщувану назад канюлю, яка виступає з корпусу; і виконавчий пристрій, що має задню ділянку, з'єднану з можливістю обертання з корпусом, при цьому виконавчий пристрій містить порожнину втягування і окремий прохід для потоку, розташований по суті паралельно і на відстані відносно порожнини втягування, причому прохід для потоку вміщує потік текучого середовища через медичний пристрій, коли виконавчий пристрій розташований у першому положенні; при цьому виконавчий пристрій виконаний з можливістю повороту по дузі відносно корпусу з першого положення у друге положення, де прохід для потоку через медичний пристрій переривається, і порожнина втягування суміщається з канюлею для того, щоб забезпечити втягування переміщуваної назад канюлі у порожнину втягування. 2. Медичний пристрій за п. 1, який відрізняється тим, що додатково містить щонайменше один ущільнюючий елемент, виконаний з можливістю запобігання витоку текучого середовища, що входить або виходить з проходу для потоку. 3. Медичний пристрій за п. 1, який відрізняється тим, що канюля переміщується назад за допомогою механізму втягування канюлі. 4. Медичний пристрій за п. 3, який відрізняється тим, що механізм втягування канюлі додатково містить тримач канюлі і натискну пружину. 5. Медичний пристрій за п. 2, який відрізняється тим, що щонайменше один ущільнюючий елемент є еластомерним ущільнювальним кільцем. 6. Медичний пристрій за п. 2, який відрізняється тим, що ущільнюючий елемент розташований між виконавчим пристроєм і тримачем канюлі. 11 UA 101667 C2 12 UA 101667 C2 13 UA 101667 C2 14 UA 101667 C2 15 UA 101667 C2 16 UA 101667 C2 17 UA 101667 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 18
