Спосіб очищення текучих середовищ

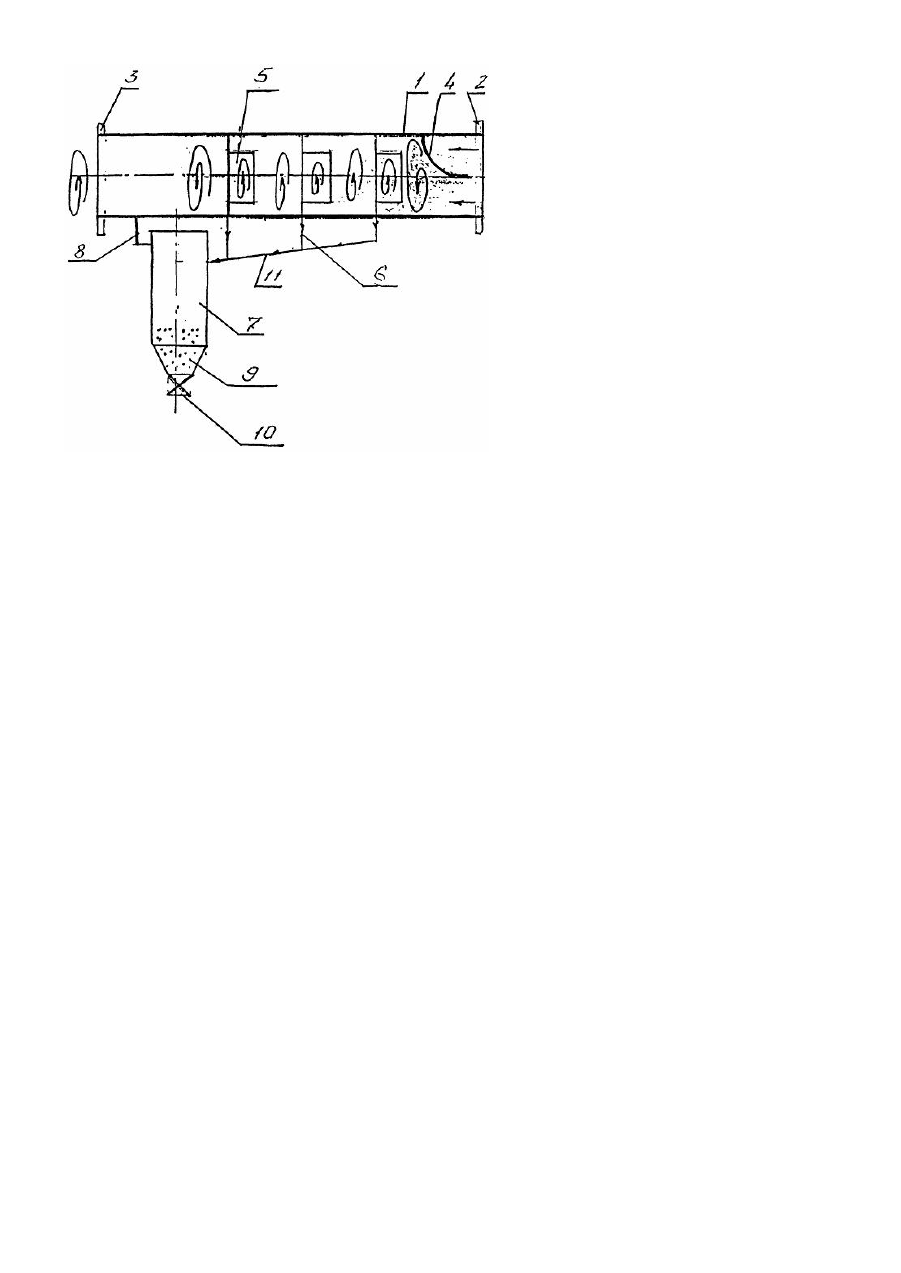

Пропонована корисна модель відноситься до засобів очищення рідин і газів, у тому числі хладагентів, зокрема рідких, від засмічувань та зважених у середовищі часток. Пропонований спосіб може бути використаний, зокрема, для охолодження конденсаторів турбін ТЕЦ та АЕС, а також у конструкціях опріснювачів. Під час проведення патентних досліджень автором способи-аналоги пропонованого способу не виявлені. У основу пропонованої корисної моделі поставлено задачу створення такого способу для очищення текучих середовищ, який би забезпечив відокремлення і акумулювання засмічувань потоків очищуваних рідин чи газів. Поставлена задача вирішується у пропонованому способі, який включає подання текучої рідини або газу, які очищують, до циліндричної ємності, яка має отвори для входу та ви ходу потоку текучого середовища, у порожнині якої встановлюють пристрій для закручування потоку середовища, виконаний у вигляді Г-подібної пластини, частина ребра якої жорстко прикріплена до внутрішньої поверхні ємності вздовж її твірної циліндричної поверхні, довжину В частини пластини, що розташована під кутом до внутрішньої твірної циліндричної поверхні ємності вибирають із співвідношення В=(0,1...0,5)D, де D - діаметр ємності, а у боковій поверхні ємності між отвором для виходу і зігнутою пластиною виконують наскрізний отвір, призначений для виходу засмічувань, очищуване середовище пропускають через ємність у осьовому напрямку, а на вході до ємності потоку середовища надають швидкість С³1,5м/с. Середовище - рідина або газ надходять у пристрій під тиском. Поток, що під тиском входить до ємності, має умовно ламінарний характер. Після стикання потоку з Г-подібно зігнутою пластиною швидкість частини потоку, який омиває поперечну частину Г-подібно зігнутої пластини та частин потоку в інши х перерізах ємності виявляються істотно різними. Це призводить до взаємодії частин потоків після Г-подібно зігнутої пластини - до їх змішування та закручування. За рахунок відцентрових сил засмічування, які є у потоці, прямують до стінок ємності, відокремлюються від потоку і через отвори у ємності виходять з неї з невеликою кількістю середовища. Автором експериментально виявлено оптимальну довжину В частини пластини, що розташована під кутом до твірної внутрішньої циліндричної поверхні ємності. Оптимальна довжина В залежить від діаметру ємності D, швидкості потоку і густини середовища, яке транспортують у осьовому напрямку через ємність: В=(0,1...0,5)D. При B0,5D суттєво зростає гідравлічний опір конструкції, що обмежує її використання, оскільки потребує значних витрат на ущільнювання з'єднань. Окрім цього, автором експериментально виявлено оптимальну швидкість потоку середовища через ємність з Г-подібною пластиною. Так при швидкості потоку середовища С
