Пристрій для змішування текучих середовищ

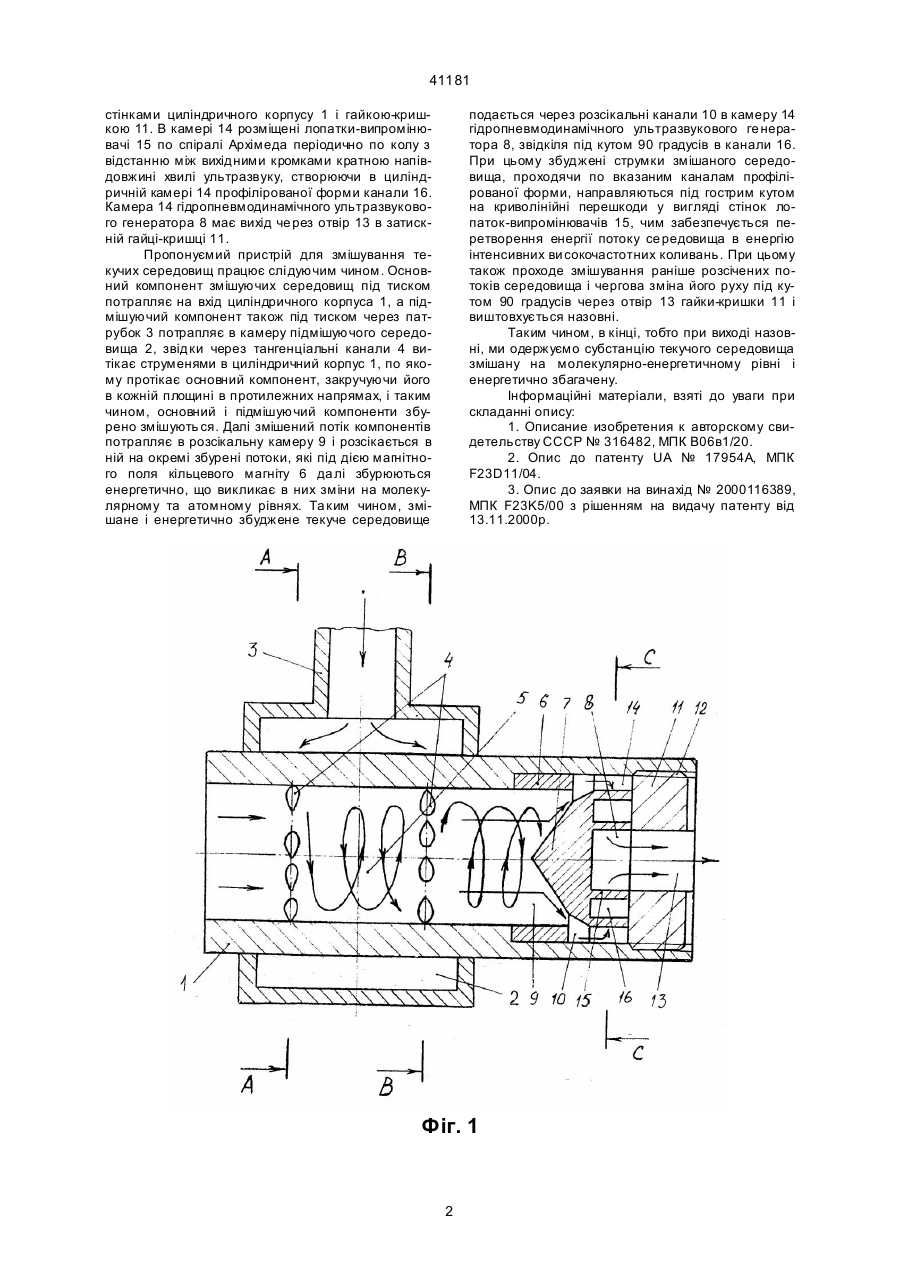

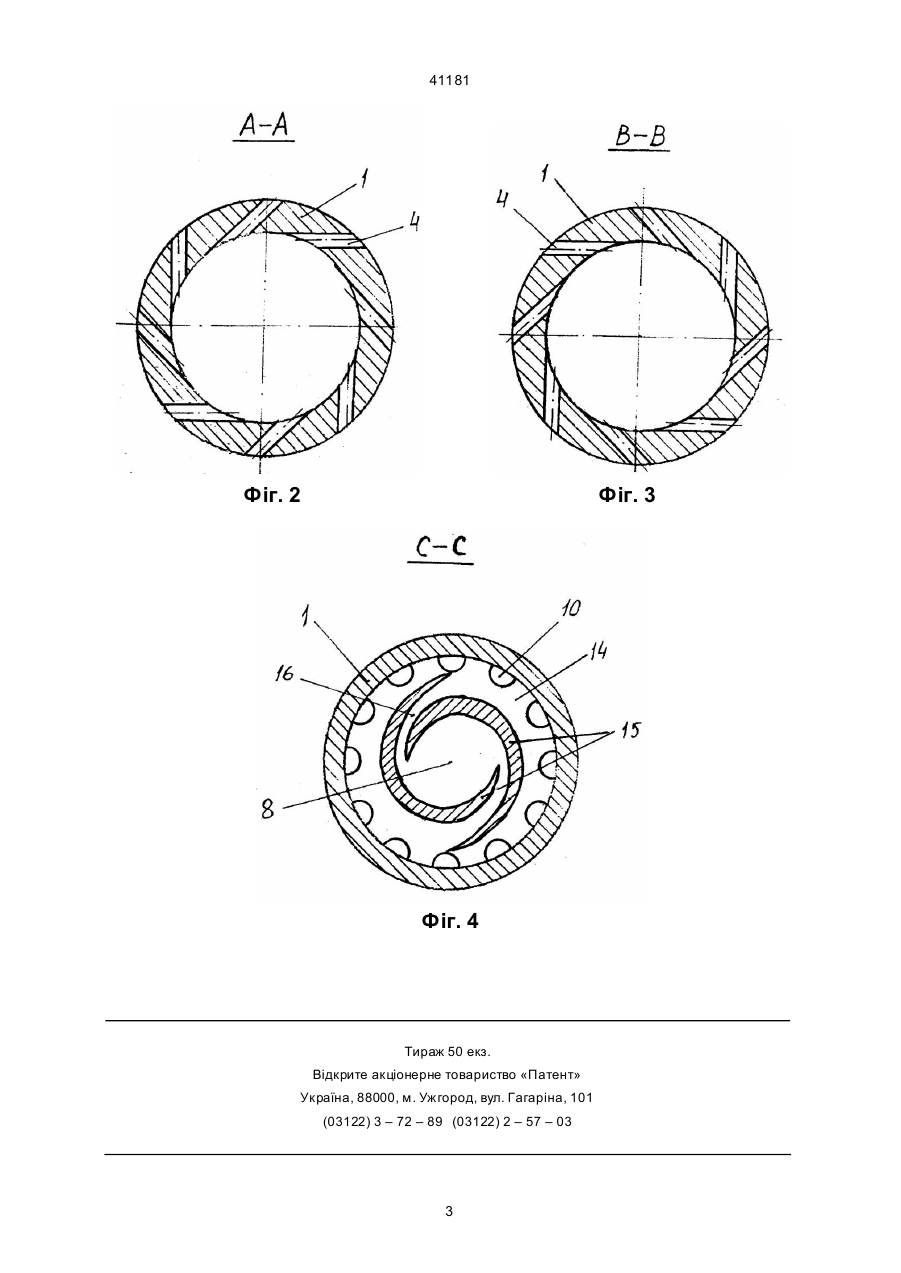

1. Пристрій для змішування текучих середовищ, що складається з циліндричного корпусу, в якому послідовно від входу до ви ходу вмонтовано кільцевий магніт, розсікач, гідропневмодинамічний ультразвуковий генератор і затискну гайку-кришку, який відрізняється тим, що на вході пристрою створено гідропневмозбурювач змішуючого середовища виконаний так, що частина циліндричного корпуса на вході охоплена камерою підмішуючого середовища і має у тілі по колу мінімум у двох площинах, віддалених одна від одної на деяку відстань, тангенціальні канали, виконані в кожній сусідній площині у протилежних (зустрічних) напрямах. 2. Пристрій для змішування текучих середовищ по п.1, який відрізняється тим, що розсікач і гідропневмодинамічний ультразвуковий генератор виконані як єдина деталь і сполучені між собою розсікальними каналами, прокладеними у тілі розсікача по кільцевому периметру. В.Ш. (13) 41181 (11) UA Відомі пристрої [1, 2, 3] для приготування сумішей текучих се редовищ і, при цьому, збагачуючих їх енергетичний рівень, у яких всі елементи пристрою об'єднанні в єдиній конструкції і сполучені так, що вони послідовно підсилюють дію один одного. За прототип взято пристрій [3], що являє собою циліндричний корпус, в якому послідовно від вхо ду до виходу вмонто вано кільцевий магніт, розсікач, ультразвуковий генератор і затискна гайка-кришка. У базовому пристрої відсутнє на вході активне збурювання змішуючих се редовищ. В основу ви находу поставлене завдання активно збурювати на вході пристрою змішуючі середовища для більшого їх перемішування і підсилення ефекту подальшої обробки. Поставлене завдання досягається тим, що на вході пристрою створено гідропневмозбурювач змішуючого середовища, виконаний так, що частина циліндричного корпуса на вхо ді охоплена камерою підмішуючого середовища і має у тілі по колу мінімум у дво х площинах, віддалених одна від одної на деяку відстань, тангенціальні канали ви конані в кожній сусідній площині в протилежних (зустрічних) напрямах. Винахід пояснюється кресленнями. На фіг. 1 показано повздовжній розріз по циліндричному корпусу; на фіг. 2,3 - розрізи А-А і В-В по сусіднім площинам циліндричного корпуса з тангенціальними каналами; на фіг.4 - розріз С-С по циліндричному корпусу з ультразвуковим генератором. До складу пристрою вхо дить циліндричний корпус 1, частина якого на вході спряжено охоплена камерою підмішуючого середовища 2, з патрубком 3 і має у тілі по колу мінімум у двох площинах, віддалених одна від одної на деяку відстань, тангенціальні канали 4, виконані у кожній сусідній площині в протилежних (зустрічних) напрямах, створюючи в цій части ні циліндричного корпусу 1 активний збурювач 5 змішуючих середовищ. Да лі від вхо ду до виходу в циліндричному корпусі 1 розміщено кільцевий магніт 6, потім розсікач 7, виконаний як одна деталь з гідропневмодинамічним ультразвуковим генератором 8. Стінки кільцевого магніту 6 і розсікач 7 створюють розсікальну камеру 9, яка через розсікальні канали 10, виконані в тілі розсікача, сполучається з гідропневмодинамічним ультразвуковим генератором 8. Усі складові деталі пристрою затискнуті в циліндричному корпусі 1 гайкою-кришкою 11 із зовнішньою різьбою 12 і отвором 13. Гідропневмодинамічний ультразвуковий генератор 8 має циліндричну камеру 14, створену (19) Винахід відноситься до енергозберігаючих приладів, зокрема таких, що змішують текучі середовища на рівні збагачення їх енергетичного потенціалу і може бути застосований в різних галузях на родного господарства. А ____________________ 41181 стінками циліндричного корпусу 1 і гайкою-кришкою 11. В камері 14 розміщені лопатки-випромінювачі 15 по спіралі Архімеда періодично по колу з відстанню між вихідними кромками кратною напівдовжині хвилі ультразвуку, створюючи в циліндричній камері 14 профілірованої форми канали 16. Камера 14 гідропневмодинамічного ультразвукового генератора 8 має вихід че рез отвір 13 в затискній гайці-кришці 11. Пропонуємий пристрій для змішування текучих середовищ працює слі дуючим чином. Основний компонент змішуючих середовищ під тиском потрапляє на вхід циліндричного корпуса 1, а підмішуючий компонент також під тиском через патрубок 3 потрапляє в камеру підмішуючого середовища 2, звідки через тангенціальні канали 4 витікає струменями в циліндричний корпус 1, по якому протікає основний компонент, закручуючи його в кожній площині в протилежних напрямах, і таким чином, основний і підмішуючий компоненти збурено змішують ся. Далі змішений потік компонентів потрапляє в розсікальну камеру 9 і розсікається в ній на окремі збурені потоки, які під дією магнітного поля кільцевого магніту 6 да лі збурюються енергетично, що викликає в них зміни на молекулярному та атомному рівнях. Та ким чином, змішане і енергетично збуджене текуче середовище подається через розсікальні канали 10 в камеру 14 гідропневмодинамічного ультразвукового ге нератора 8, звідкіля під кутом 90 градусів в канали 16. При цьому збуджені струмки змішаного середовища, проходячи по вказаним каналам профілірованої форми, направляються під гострим кутом на криволінійні перешкоди у вигляді стінок лопаток-випромінювачів 15, чим забезпечується перетворення енергії потоку се редовища в енергію інтенсивних ви сокочастотних коливань. При цьому також проходе змішування раніше розсічених потоків середовища і чергова зміна його руху під кутом 90 градусів через отвір 13 гайки-кришки 11 і виштовхується назовні. Таким чином, в кінці, тобто при виході назовні, ми одержуємо субстанцію текучого середовища змішану на молекулярно-енергетичному рівні і енергетично збагачену. Інформаційні матеріали, взяті до уваги при складанні опису: 1. Описание изобретения к авторскому свидетельству СССР № 316482, МПК В06в1/20. 2. Опис до патенту UA № 17954А, МПК F23D11/04. 3. Опис до заявки на винахід № 2000116389, МПК F23K5/00 з рішенням на видачу патенту від 13.11.2000р. Фіг. 1 2 41181 Фіг. 2 Фіг. 3 Фіг. 4 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 3
