Пристрій для дозованого нанесення лікарського засобу для трансдермального введення

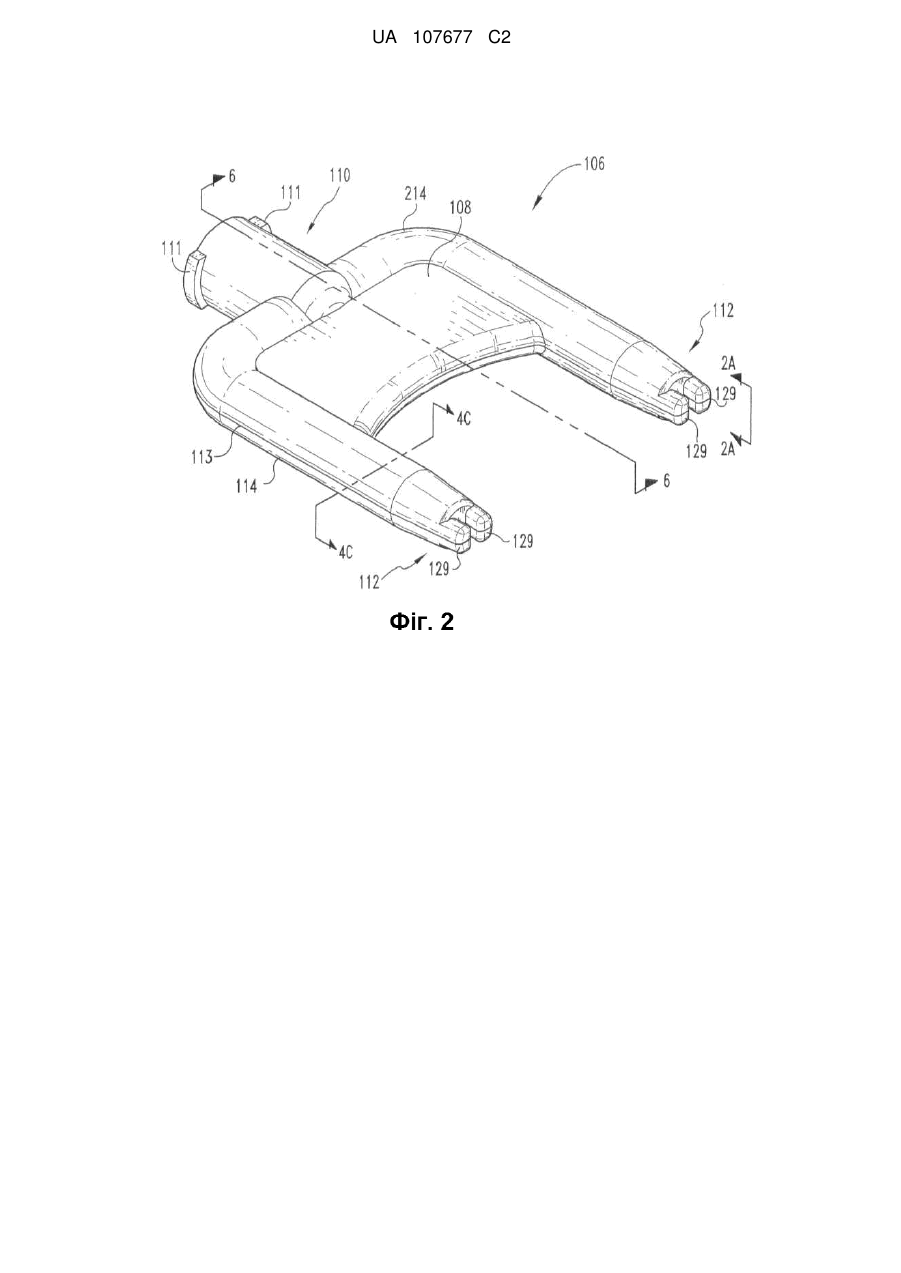

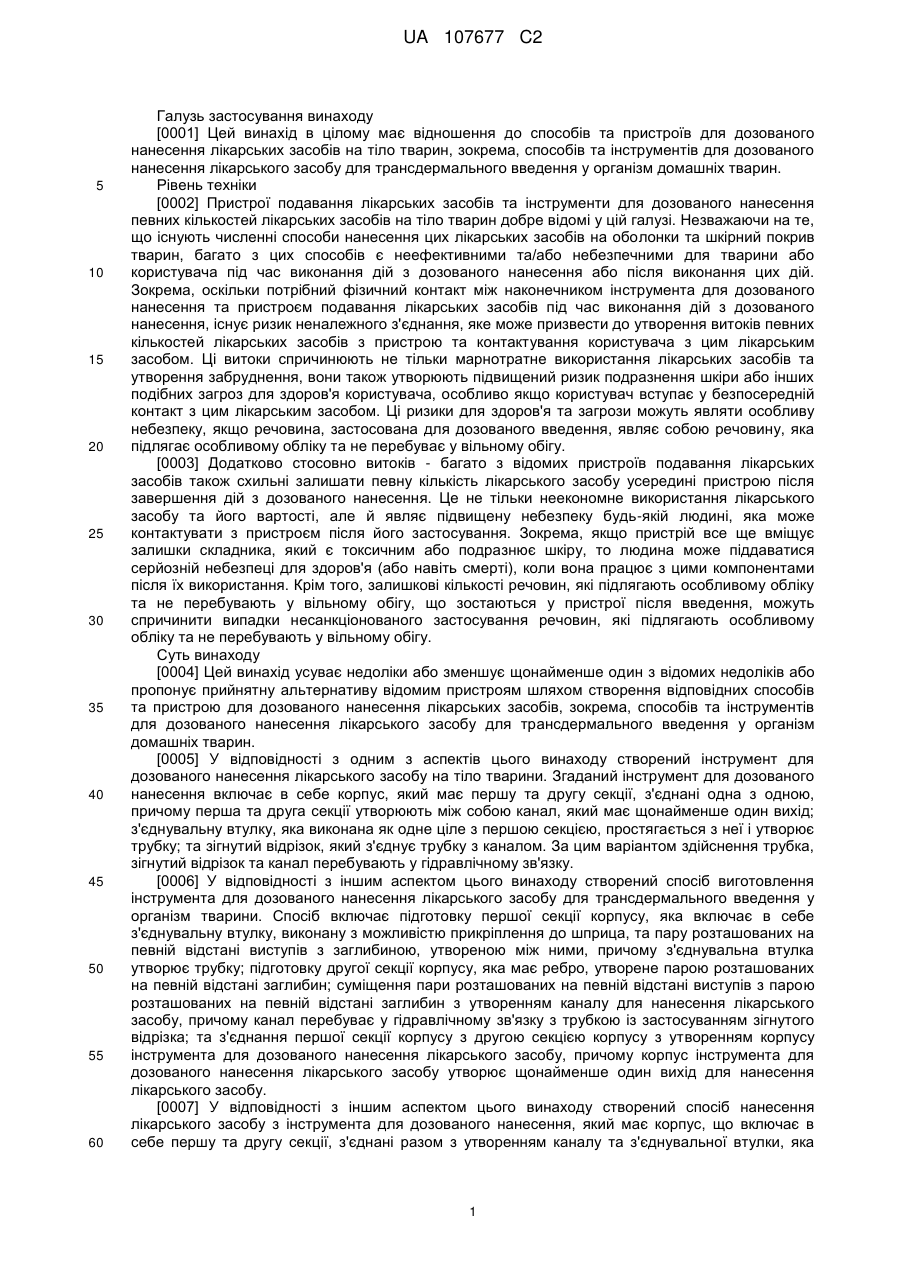

Реферат: Пристрій (106) для дозованого нанесення лікарського засобу на тіло тварини, який включає корпус, який має першу (114) та другу секції (214), з'єднані разом. Перша та друга секції утворюють між собою канал (127), який має щонайменше один вихід (123, 125). Додатково інструмент має з'єднувальну втулку (110), яка виконана як одне ціле з першою секцією, простягається з неї і утворює трубку (134) та зігнутий відрізок (128), який з'єднує трубку з каналом. За цим варіантом здійснення трубка, зігнутий відрізок та канал перебувають у гідравлічному зв'язку для проходження лікарського засобу з трубки у канал через зігнутий відрізок. UA 107677 C2 (12) UA 107677 C2 UA 107677 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь застосування винаходу [0001] Цей винахід в цілому має відношення до способів та пристроїв для дозованого нанесення лікарських засобів на тіло тварин, зокрема, способів та інструментів для дозованого нанесення лікарського засобу для трансдермального введення у організм домашніх тварин. Рівень техніки [0002] Пристрої подавання лікарських засобів та інструменти для дозованого нанесення певних кількостей лікарських засобів на тіло тварин добре відомі у цій галузі. Незважаючи на те, що існують численні способи нанесення цих лікарських засобів на оболонки та шкірний покрив тварин, багато з цих способів є неефективними та/або небезпечними для тварини або користувача під час виконання дій з дозованого нанесення або після виконання цих дій. Зокрема, оскільки потрібний фізичний контакт між наконечником інструмента для дозованого нанесення та пристроєм подавання лікарських засобів під час виконання дій з дозованого нанесення, існує ризик неналежного з'єднання, яке може призвести до утворення витоків певних кількостей лікарських засобів з пристрою та контактування користувача з цим лікарським засобом. Ці витоки спричинюють не тільки марнотратне використання лікарських засобів та утворення забруднення, вони також утворюють підвищений ризик подразнення шкіри або інших подібних загроз для здоров'я користувача, особливо якщо користувач вступає у безпосередній контакт з цим лікарським засобом. Ці ризики для здоров'я та загрози можуть являти особливу небезпеку, якщо речовина, застосована для дозованого введення, являє собою речовину, яка підлягає особливому обліку та не перебуває у вільному обігу. [0003] Додатково стосовно витоків - багато з відомих пристроїв подавання лікарських засобів також схильні залишати певну кількість лікарського засобу усередині пристрою після завершення дій з дозованого нанесення. Це не тільки неекономне використання лікарського засобу та його вартості, але й являє підвищену небезпеку будь-якій людині, яка може контактувати з пристроєм після його застосування. Зокрема, якщо пристрій все ще вміщує залишки складника, який є токсичним або подразнює шкіру, то людина може піддаватися серйозній небезпеці для здоров'я (або навіть смерті), коли вона працює з цими компонентами після їх використання. Крім того, залишкові кількості речовин, які підлягають особливому обліку та не перебувають у вільному обігу, що зостаються у пристрої після введення, можуть спричинити випадки несанкціонованого застосування речовин, які підлягають особливому обліку та не перебувають у вільному обігу. Суть винаходу [0004] Цей винахід усуває недоліки або зменшує щонайменше один з відомих недоліків або пропонує прийнятну альтернативу відомим пристроям шляхом створення відповідних способів та пристрою для дозованого нанесення лікарських засобів, зокрема, способів та інструментів для дозованого нанесення лікарського засобу для трансдермального введення у організм домашніх тварин. [0005] У відповідності з одним з аспектів цього винаходу створений інструмент для дозованого нанесення лікарського засобу на тіло тварини. Згаданий інструмент для дозованого нанесення включає в себе корпус, який має першу та другу секції, з'єднані одна з одною, причому перша та друга секції утворюють між собою канал, який має щонайменше один вихід; з'єднувальну втулку, яка виконана як одне ціле з першою секцією, простягається з неї і утворює трубку; та зігнутий відрізок, який з'єднує трубку з каналом. За цим варіантом здійснення трубка, зігнутий відрізок та канал перебувають у гідравлічному зв'язку. [0006] У відповідності з іншим аспектом цього винаходу створений спосіб виготовлення інструмента для дозованого нанесення лікарського засобу для трансдермального введення у організм тварини. Спосіб включає підготовку першої секції корпусу, яка включає в себе з'єднувальну втулку, виконану з можливістю прикріплення до шприца, та пару розташованих на певній відстані виступів з заглибиною, утвореною між ними, причому з'єднувальна втулка утворює трубку; підготовку другої секції корпусу, яка має ребро, утворене парою розташованих на певній відстані заглибин; суміщення пари розташованих на певній відстані виступів з парою розташованих на певній відстані заглибин з утворенням каналу для нанесення лікарського засобу, причому канал перебуває у гідравлічному зв'язку з трубкою із застосуванням зігнутого відрізка; та з'єднання першої секції корпусу з другою секцією корпусу з утворенням корпусу інструмента для дозованого нанесення лікарського засобу, причому корпус інструмента для дозованого нанесення лікарського засобу утворює щонайменше один вихід для нанесення лікарського засобу. [0007] У відповідності з іншим аспектом цього винаходу створений спосіб нанесення лікарського засобу з інструмента для дозованого нанесення, який має корпус, що включає в себе першу та другу секції, з'єднані разом з утворенням каналу та з'єднувальної втулки, яка 1 UA 107677 C2 5 10 15 20 25 30 35 40 45 50 55 60 простягається від корпусу та призначена для прикріплення до шприца. Спосіб включає прикріплення з'єднувальної втулки до шприца, який містить лікарський засіб; встановлення виходу інструмента для дозованого нанесення лікарського засобу на тіло тварини або поблизу нього; подавання лікарського засобу з шприца в інструмент для дозованого нанесення; проходження лікарського засобу через з'єднувальну втулку, через зігнутий відрізок, після чого у канал; та нанесення лікарського засобу через вихід. Опис фігур [0008] Згадані вище аспекти цього винаходу, а також засоби їх здійснення стають більш наочними, а цей винахід стає більш зрозумілим з наведеного нижче опису варіантів здійснення у сукупності з супровідними фігурами, на яких: [0009] На Фіг. 1 зображений вид у перспективі складеного інструмента для дозованого нанесення, з'єднаного з пристроєм подавання плинних речовин та встановленого на тварині для дозованого нанесення лікарського засобу на тіло тварини за цим винаходом; [0010] На Фіг. 2 зображений вид у перспективі складеного інструмента для дозованого нанесення за цим винаходом; [0011] На Фіг. 2А зображений вид збоку виходу зі складеного інструмента для дозованого нанесення, зображеного на Фіг. 2 та виконаний по лінії 2А; [0012] На Фіг. 3 зображений вид у перспективі нижньої секції інструмента для дозованого нанесення за цим винаходом; [0013] На Фіг. 4 зображений інший вид у перспективі нижньої секції інструмента для дозованого нанесення за цим винаходом; [0014] На Фіг. 4А зображений поперечний переріз верхньої секції інструмента для дозованого нанесення, зображеного на Фіг. 5 та виконаний по лінії 4А; [0015] На Фіг. 4В зображений поперечний переріз нижньої секції інструмента для дозованого нанесення, зображеного на Фіг. 4 та виконаний по лінії 4В; [0016] На Фіг. 4С зображений поперечний переріз складеного інструмента для дозованого нанесення, зображеного на Фіг. 2 та виконаний по лінії 4С; [0017] На Фіг. 5 зображений вид у перспективі верхньої секції інструмента для дозованого нанесення за цим винаходом; [0018] На Фіг. 5А зображений поперечний переріз іншого варіанта здійснення верхньої секції інструмента для дозованого нанесення; [0019] На Фіг. 5В зображений поперечний переріз іншого варіанта здійснення верхньої секції інструмента для дозованого нанесення; [0020] На Фіг. 5С зображений поперечний переріз складеного інструмента для дозованого нанесення після ультразвукового зварювання верхньої секції, зображеної на Фіг. 5А, з нижньою секцією, зображеною на Фіг. 5В; [0021] На Фіг. 6 зображений вид збоку з розрізом складеного інструмента для дозованого нанесення, зображеного на Фіг. 2 та виконаний по лінії 6; [0022] На Фіг. 7А зображений поперечний переріз іншого варіанта здійснення верхньої секції інструмента для дозованого нанесення; [0023] На Фіг. 7В зображений поперечний переріз іншого варіанта здійснення нижньої секції інструмента для дозованого нанесення; [0024] На Фіг. 7С зображений поперечний переріз складеного інструмента для дозованого нанесення після виконання ультразвукового зварювання верхньої секції, зображеної на Фіг. 7А, з нижньою секцією, зображеною на Фіг. 7В; [0025] На Фіг. 8 зображений вид з розрізом складеного інструмента для дозованого нанесення за цим винаходом; [0026] На Фіг. 8А зображений збільшений вид з розрізом частини складеного інструмента для дозованого нанесення, зображеного на Фіг. 8 та позначеного кільцем 8А; та [0027] На Фіг. 8В зображений вид з розрізом складеного інструмента для дозованого нанесення, зображеного на Фіг. 8, де зображена площина, яка проходить через з'єднання. Докладний опис [0028] Варіанти здійснення винаходу, описані нижче, не повинні тлумачитися як вичерпні або такі, що обмежують обсяг цього винаходу точними формами, описаними у подальшому докладному описі. Натомість варіанти здійснення вибрані та описані так, що фахівці можуть усвідомити та зрозуміти принципи та шляхи практичного застосування цього винаходу. [0029] Винахід в цілому має відношення до пристроїв подавання ліків, призначених для нанесення речовин на основі рідин на тіло тварин, зокрема, домашніх або свійських тварин, таких як собаки, кішки, коні та їм подібні, але не обмежених ними. Незважаючи на те, що пристрій, звичайно, не обов'язково призначений для таких застосувань, цей винахід, зокрема, є 2 UA 107677 C2 5 10 15 20 25 30 35 40 45 50 55 60 корисним для нанесення доз ветеринарних речовин для трансдермального введення, які підлягають особливому обліку та не перебувають у вільному обігу (наприклад, фентаніл) на оболонки та шкірний покрив тварин, які можуть включати людину. Виходячи з цього, у цьому описі слід розуміти та усвідомлювати, що пристрої, системи та способи нанесення ліків за цим винаходом також можуть бути застосовані з іншими видами плинних речовин, рідин або гелів без виходу за межі обсягу цього винаходу. Деякі приклади інших речовин, які не обмежують обсягу цього винаходу та можуть бути застосовані за цим винаходом, включають в себе лікарські засоби, пестициди, засоби для знищення паразитів, клеї, розчинники, мастильні матеріали, медикаменти та їм подібні, але не обмежені ними. Для простоти у цьому описі перш за все увага приділена лікарським засобам як ілюстративній речовині, яка не обмежує обсягу цього винаходу; однак - як ясно зазначено вище - обсяг цього винаходу не повинен тлумачитися як обмежений лише цими лікарськими застосуваннями. [0030] У певних прикладах варіантів здійснення цього винаходу пристрою подавання ліків включає в себе інструмент для дозованого нанесення або наконечник, який є сумісним зі стандартним шприцом, обладнаним наконечником Люера, та включає в себе корпус, який уможливлює нанесення речовини на великі площі поверхні шкіри або оболонок тварини. Для здійснення цього нанесення корпус інструмента для дозованого нанесення має один або більше виходів, виконаних з елементами у вигляді ніжок або вістер, призначених для проникнення крізь хутро тварини, а таким чином і подавання ліків безпосередньо на поверхні шкіри або оболонок тварини. У певних аспектах цього винаходу вихід (виходи) також мають пару розташованих на певній відстані виступів або ніжок, які простягаються із зовнішнього кінця, таким чином уможливлюючи безперешкодне нанесення лікарських засобів на поверхні тіла тварини. Зокрема, в результаті розташування на певній відстані ніжки простягаються назовні від зовнішнього кінця інструмента для дозованого нанесення, згадані ніжки являють собою лише ту частину конструкції складеного інструмента для дозованого нанесення, яка безпосередньо контактує та прилипає до поверхонь тіла тварини. Крім того, оскільки вихідний отвір розташований між розташованими на певній відстані виступами так, що безпосередньо не контактує або не прилипає до поверхонь тіла тварини під час операції нанесення, лікарський засіб може бути вільно нанесений та розподілений на поверхні тіла тварини без фізичних перешкод або переривань. [0031] Ілюстрація, яка не обмежує обсягу цього винаходу, складеного інструмента для дозованого нанесення, з'єднаного з пристроєм подавання плинних речовин та виконаного за цим винаходом, зображена на Фіг. 1. Зокрема, на Фіг. 1 зображений вид у перспективі користувача 100, який наносить лікарський засіб на тіло тварини 102. За цією ілюстрацією, яка являє собою приклад, який не обмежує обсяг цього винаходу, пристрій 104 подавання плинних речовин з лікарським засобом з'єднаний з інструментом 106 для дозованого нанесення з можливістю його знімання, після чого встановлений на поверхню тіла тварини 102 або поблизу неї. Незважаючи на те, що у цьому ілюстративному варіанті здійснення зображений пристрій 104 подавання плинних речовин у вигляді стандартного шприца, у цьому описі слід розуміти та усвідомлювати, що нанесення лікарського засобу може бути здійснено будь-яким відомим пристроєм подавання плинних речовин або з'єднувачем, який з'єднаний з інструментом 106 для дозованого нанесення з можливістю його знімання та включає в себе резервуар для утримування та/або зберігання лікарського засобу, який підлягає дозуванню або нанесенню. Інші такі ілюстративні приклади пристрою подавання плинних речовин, які не обмежують обсягу цього винаходу та також можуть бути застосовані за винаходом, включають шприци, катетери, втулкові голки, внутрішньовенні трубки та циліндрові пристрої подавання плинних речовин, однак не обмежені ними. [0032] Як докладніше описано нижче, інструменти 106 для дозованого нанесення за цим винаходом в цілому включають в себе щонайменше дві частини або половини (тобто секції 114 та 214), з'єднані або складені разом з утворенням конструкції інструмента для дозованого нанесення. На відміну від багатьох інших відомих інструментів для дозованого нанесення, які включають в себе або одну частину інструмента для дозованого нанесення або дві конструктивно відповідні частини, пристрої за цим винаходом включають в себе дві секції 114, 214, які до деякої міри відповідні у розумінні конструкції, але мають спеціальну форму, так що після складання лікарський засіб може бути нанесений з них без виникнення значних пов'язаних з цим витоків або залишкових накопичень. Зокрема, секції 114, 214 конструктивно мають таку форму, що коли вони з'єднані разом, то перешкоджають витіканню лікарського засобу з корпусу інструмента для дозованого нанесення. Додатково конструктивна орієнтація каналу подавання, утвореного між першою та другою секціями, має таку форму, яка перешкоджає витікання по суті будь-якого лікарського засобу з інструмента для дозованого нанесення під час операції 3 UA 107677 C2 5 10 15 20 25 30 35 40 45 50 55 60 нанесення. Виходячи з цього, у цьому описі слід розуміти та усвідомлювати, що принаймні деякі з неочікуваних переваг цього винаходу спричинені остаточною формою та конфігурацією каналу подавання, утвореного складеними секціями інструмента для дозованого нанесення. Докладніше деталі цих переважаючих характеристик цього винаходу розглянуті нижче. [0033] На Фіг. 2 зображений вид у перспективі повністю складеного інструмента 106 для дозованого нанесення за цим винаходом. Інструмент 106 для дозованого нанесення включає в себе корпус або кожух 108, який утворює вхідну втулку 110 та вихід 112. Як докладніше розглянуто нижче, вхідна втулка 110 призначена для прикріплення до пристрою 104 подавання ліків під час операції нанесення, на той час як вихідна частина 112 призначена для проникнення крізь хутро тварини, так що лікарський засіб може бути відповідним чином нанесений з неї на поверхню тіла тварини. Інструмент 106 для дозованого нанесення може бути виготовлений з поліетилену, поліпропілену, полівінілацетату, полістиролу, поліетилентерефталату, полібутилентерефталату та політетрафторетилену, а також їм подібних матеріалів. [0034] 3 точки зору складання інструмент 106 для дозованого нанесення включає в себе першу та другу секції або кінці (114, 214), з'єднані або складені разом з утворенням корпусу 108. Як зображено на Фіг. 3 та Фіг. 4, перша секція 114 включає в себе верхню поверхню 117, нижню поверхню 118, задню крайку 119, виконану як одне ціле з вхідною втулкою 110, та першу і другу бічні поверхні 120, 122, причому перша та друга бічні поверхні утворені парою по суті паралельних вихідних кінців або ніжок 123, 125, які частково оточують по суті плоску середню секцію 121, розташовану між першою та другою бічними поверхнями 120, 122, та простягаються від неї. Пара виступів 124, 126 простягаються вверх від верхньої поверхні 117 першої заздалегідь складеної секції 114, розташовані по суті паралельно вздовж її зовнішньої крайки та на певній відстані один від одного. У певних прикладах варіантів здійснення виступи 124, 126 мають трапецієподібну форму та мають чотири бічні поверхні, причому верхня та нижня бічні поверхні є взаємно паралельними. За цим прикладом варіанта здійснення розташовані на певній відстані виступи 124, 126 мають заглибину або канал 127, утворений між ними. [0035] У певних аспектах цього винаходу заглибина 127 є впалою або заглибленою нижче верхньої поверхні 117 першої секції, таким чином утворюючи канал для подавання лікарського засобу до вихідних кінців 123, 125, а зрештою - на тварину. Для виконання заглибленої форми каналу заглибина 127 утворена у вигляді заглиблення нижче поверхні 117 та має по суті напівкруглу форму. Докладніша ілюстрація, яка являє собою приклад цієї напівкруглої форми та не обмежує обсяг цього винаходу, зображена на Фіг. 4В, де зображений поперечний переріз першої секції 114, виконаний по лінії 4В, зображеній на Фіг. 4. Незважаючи на те, що у цьому ілюстративному прикладі зображені заглибина або канал 127 напівкруглої форми, у цьому описі слід розуміти та усвідомлювати, що будь-яка відома геометрична форма, прийнятна для утворення каналу, який уможливлює проходження плинної або іншої такої рідкої речовини крізь нього, є можливою та може бути застосованою за цим винаходом. Виходячи з цього, обсяг цього винаходу не повинен тлумачитися як обмежений нею. [0036] Як зазначено вище, у цьому описі слід розуміти та усвідомлювати, що перша заздалегідь складена секція 114 виконана з можливістю з'єднання з другою заздалегідь складеною секцією 214 з утворенням повністю складеного інструмента 106 для дозованого нанесення як одного цілого. Додатково канал або заглибина 127, виконаний між виступами 124 та 126, має таке розташування та форму, що канал для плинної речовини або трубка для подавання лікарського засобу утворена між пристроєм 104 подавання плинних речовин та кінцем нанесення вихідної частини 112 доти, доки секція 114 з'єднана з секцією 214 з утворенням одного цілого. [0037] Як зображено на Фіг. 5, друга заздалегідь складена секція 214 має форму, яка по суті є подібною та доповнює першу заздалегідь складену секцію 114; однак вона не має відповідної частини вхідної втулки або частини конструкції у вигляді виступу та заглибини, подібних першій секції 114. Натомість друга секція 214 включає в себе верхню поверхню 217, нижню поверхню 218, та задню поверхню 219 із заокругленою частиною 221, розташованою по суті посередині задньої крайки 219 так, що вона по суті збігається з частиною вхідної втулки 110 першої секції під час складання. Для досягнення цього збігання вхідна втулка 110 має плоску торцеву частину 110а, форма якої відповідає та виконана так, щоб без шва збігатися з плоскою торцевою частиною 214а другої секції 214. Друга заздалегідь складена секція 214 також включає в себе першу та другу бічні поверхні 220, 222 утворені парою по суті паралельних вихідних кінців або ніжок 223, 225, які частково оточують по суті плоску середню секцію 227, розташовану між першою та другою бічними поверхнями 220, 222, та простягаються від неї. Назовні від нижньої поверхні 218 другої секції простягається ребро або концентратор енергії 224, розташоване по суті вздовж її зовнішньої периферії та утворене парою розташованих на певній відстані 4 UA 107677 C2 5 10 15 20 25 30 35 40 45 50 55 60 заглибин 226, 228. Докладніша ілюстрація, яка являє собою приклад цієї геометричної конфігурації, яка не обмежує обсяг цього винаходу, зображена на Фіг. 4А, на якій зображений поперечний переріз другої секції 214, виконаний по лінії 4А, зображеній на Фіг. 5. [0038] Пара розташованих на певній відстані виступів 124, 126 першої заздалегідь складеної секції 114 призначені для по суті суміщення (та збігання) розташованих на певній відстані заглибин 226, 228 другої секції 214, утворюють прохід або канал 127 нанесення лікарського засобу під час складання інструмента 106 для дозованого нанесення. За певними прикладами варіантів здійснення винаходу прохід 127 є несиметричним відносно безшовного з'єднання 113, яким взаємно прикріплені перша та друга секції 114, 214. Вид у повністю складеному стані першої та другої секцій 114, 214, суміщених до стану збігання одна з одною, зображений на Фіг. 4С та Фіг. 6, на яких відповідно зображений поперечний переріз у складеному стані інструмента для дозованого нанесення 106, зображеного на Фіг. 2, виконаний по лінії 4С, та вид збоку у поперечному розрізі інструмента для дозованого нанесення 106, зображеного на Фіг. 2, виконаний по лінії 6. [0039] Зокрема, як зображено на Фіг. 4С, після зварювання першої та другої секцій між собою розташовані на певній відстані виступи 124, 126 входять у заглибини 226, 228, так що утворюється безшовне з'єднання 113 між двома поверхнями 114, 214, а між ними утворюється канал 127. Зокрема, по суті плоска частина каналу 127 утворена безшовним з'єднанням 113. Після повного складання канал 127 утворює прохід для плинної речовини між вхідною втулкою 110 та однією або більше вихідними частинами 112. Як зображено на Фіг. 2А, віддалений кінець 112а вихідної частини інструмента для дозованого нанесення є відкритим (позиція 127а) так, що лікарський засіб може витікати з каналу 127 під час нанесення. [0040] За цим винаходом перша та друга заздалегідь складені секції 114, 214 можуть бути з'єднані між собою з утворенням складеного інструмента 106 для дозованого нанесення із застосуванням різноманітних відомих способів формування та виготовлення пластиків. Однак у певних аспектах цього винаходу інструмент 106 для дозованого нанесення утворений шляхом ультразвукового зварювання першої та другої заздалегідь складених секцій 114, 214 між собою. За цим варіантом здійснення, який являє собою приклад, що не обмежує обсяг винаходу, перша та друга заздалегідь складені секції 114, 214 суміщені до стану збігання між собою, як описано вище, а ультразвуковий зварний шов, наприклад, розташований вздовж ребра 224, виконаний так, що забезпечує безшовне зварювання або з'єднання разом. Фахівцям у галузі виготовлення та зварювання пластиків добре відомо, що процес ультразвукового зварювання двох деталей з пластику між собою вздовж концентратора енергії, виконаного в одній із заздалегідь складених частин, забезпечує утворення з'єднання, яке має достатню міцність на розтягування та опір силам, спрямованим так, щоб розривати з'єднання. Зокрема, ультразвукова енергія плавить точки контакту між деталями, таким чином утворюючи з'єднання без швів. Крім того, ці види зварних швів, як правило, можуть бути зміцнені або шляхом збільшення глибини зварювання, або шляхом збільшення розмірів концентратора енергії для збільшення площі зварювання. Відповідно у цьому описі слід розуміти та усвідомлювати, що точні форми та розміри описаних у цьому описі заздалегідь складених елементів не є обов'язковими за цим винаходом, зокрема, фахівець повинен розуміти, як максимально пристосувати розміри та форму елементів для досягнення найкращих результатів зварювання для конкретного інструмента для дозованого нанесення, що підлягає складанню. [0041] Однак існують переваги у варіанті здійснення інструмента для дозованого нанесення 106, зображеного на Фіг. 4А, Фіг. 4В та Фіг. 4С. Зокрема, конструкція першої секції 114 та другої секції 214 має перевагу, яка полягає в утворенні по суті напівкруглого каналу 127, через який подають лікарський засіб, залишаючи лише мінімальну його кількість у каналі після використання. Однією з причин цього є те, що лінія зварювання, тобто безшовне з'єднання 113, розташоване поряд із каналом 127 для проходження полинної речовини. Іншою причиною є те, що канал 127 має по суті плоску частину, і виступи 124, 126 можуть бути розташовані ближче одне до одного. Виходячи з цього, канал 127 може бути меншим, таким чином зменшуючи загальний об'єм каналу, який суттєво зменшує залишкову кількість лікарського засобу, який залишається у каналі після нанесення через нього цього засобу. [0042] Іншою перевагою зображеного варіанта здійснення інструмента 106 для дозованого нанесення є форма заглибин 226, 228 та ребра 224 у другій секції 214. Кожна заглибина має по суті V-подібну форму, а ребро 224 є по суті плоским, як зображено на Фіг. 4А, і коли перша та друга заздалегідь складені секції 114, 214 суміщені до стану збігання одна з одною, то існує дуже невеликий облой, який залишається у каналі 127. Він також може бути відсутнім. Наприклад, під час ультразвукового зварювання ультразвукова енергія розплавлює концентратор енергії, тобто ребро 224, з утворенням з'єднання 113 між першою та другою 5 UA 107677 C2 5 10 15 20 25 30 35 40 45 50 55 60 секціями 114, 214. Як зображено на Фіг. 4С, після зварювання першої секції 114 з другою секцією 214 канал 127 сформований без утворення облою у каналі. Облой може порушити або перегородити потік лікарського засобу, який проходить каналом 127. Якщо облой присутній у каналі 127, то більші кількості залишкової плинної речовини можуть зоставатися у каналі після нанесення лікарського засобу. Шляхом зменшення або вилучення облою підтримується по суті напівкругла форма каналу 127 по його довжині, яка - як описано вище - зменшує залишкову кількість лікарського засобу, який зостається у каналі після використання. [0043] Однак цього не відбувається з іншою формою заглибин та/або ребра у другій секції. Наприклад, на Фіг. 5А зображений інший варіант здійснення другої секції 514, який має верхню поверхню 517 та нижню поверхню 518. Додатково показаний інший поперечний переріз другої секції 514, у якому заглибини 526, 528 мають трапецієподібну форму. Трапецієподібні заглибини 526, 528 відповідають формі трапецієподібних виступів 124, 126 першої секції 114 (Фіг. 5В). Концентратор енергії або ребро 524 другої секції 514 є по суті плоским і, таким чином, подібним ребру 224, зображеному на Фіг. 4А. Як зображено на Фіг. 5С, після зварювання першої та другої секцій між собою розташовані на певній відстані виступи 124, 126 входять у заглибини 526, 528 так, що утворюється безшовне з'єднання 113 між двома поверхнями 117, 518, а між ними утворюється канал 127. Однак на відміну від напівкруглого каналу 127, зображеного на Фіг. 4С, з'єднання трапецієподібних заглибин 526, 528 з трапецієподібними виступами 126, 128 спричинює утворення облою 540, який заповнює частину каналу 127. Цей облой 540 зменшує розмір каналу 127, так що канал 127 втрачає свою напівкруглу форму. Одна з причин утворення облою у каналі полягає у складності зварювання трапецієподібних заглибин 526, 528 та трапецієподібних виступів 126, 128. [0044] На Фіг. 7А зображений інший варіант здійснення другої секції 714, який має верхню поверхню 717 та нижню поверхню 718. Крім того, друга секція 714 має заглибини 726, 728, які мають V-подібну форму і таким чином подібні заглибинам 226, 228, зображеним на Фіг. 4А. Однак друга секція 714 також має концентратор енергії або ребро 724, яке не є плоским. Натомість ребро 724 притиснуте зверху нижньої поверхні 718 та має напівкруглий поперечний переріз. Форма ребра 724 відповідно доповнює напівкруглий канал 127 першої секції 114, зображений на Фіг. 7В. Як зображено на Фіг. 7С, після зварювання першої та другої секцій між собою розташовані на певній відстані виступи 124, 126 входять у заглибини 726, 728, так що утворюється безшовне з'єднання 113 між двома поверхнями 117, 718, а між ними утворюється канал 127. Канал 127 утворений між першою та другою секціями, має по суті круглий поперечний переріз, однак у каналі утворюється облой 740, перешкоджаючи потік через нього. Облой утворюється у каналі 127 в результаті складності зварювання двох секцій між собою. Наприклад, як зображено на Фіг. 7А, ребро 724 по суті більше не є плоским. Зокрема, дуже небагато матеріалу вздовж ребра 724 контактує з першою секцією 114 для ультразвукового зварювання двох секцій між собою. Таким чином, для забезпечення належного зчеплення та утримання першої та другої секцій разом облой заповнює простір вздовж крайок каналу 127. Відповідно у цьому описі слід розуміти та усвідомлювати, що точні форми та розміри описаних у цьому описі заздалегідь складених елементів не є обов'язковими за цим винаходом, і за варіантом, якому віддається перевага, заздалегідь складені елементи мають форми та розміри, які сприяють зменшенню утворення облою або його відсутності. [0045] Більш докладний опис різних частин інструмента 106 для дозованого нанесення наведений нижче. Зокрема, як зображено на Фіг. 6, Фіг. 8, Фіг. 8А та Фіг. 8В, вхідна втулка 110 перебуває у гідравлічному зв'язку з першою секцією 114 відрізком 128, розташованим між парою отворів 130, 132. У цьому описі слід розуміти та усвідомлювати, що гідравлічний зв'язок між вхідною втулкою 110 та першою секцією 114 утворює трубку подавання лікарського засобу з пристрою 104 подавання плинних речовин у заглибину або канал 127. Зокрема, вхідна втулка 110 має перший отвір 130, розташований у кореневій частині 211 вхідної втулки 110 та призначений для вставляння вихідного кінця пристрою подавання плинних речовин (такого як пристрій 104, зображений на Фіг. 1). Навпроти першого отвору 130 розташований другий отвір 132, який перебуває у гідравлічному зв'язку з заглибиною або каналом 127 корпусу 108. Як така вхідна втулка 110 функціонально призначена для утворення отвору для пристрою 104 подавання плинних речовин, так що лікарський засіб може бути легко та зручно нанесений з нього. [0046] Вхідна втулка 110 має пару виступів 111, призначених для зчеплення з пристроєм подавання плинних речовин (не зображений). Зокрема, пристрій подавання плинних речовин (наприклад, пристрій 104, зображений на Фіг. 1) вставляють у перший отвір 130 та надійно прикріплюють до вхідної втулки 110 із застосуванням будь-яких відомих кріпильних засобів. Приклади кріпильних засобів за цим винаходом включають в себе з'єднувальні наконечники 6 UA 107677 C2 5 10 15 20 25 30 35 40 45 50 55 60 Люера, але не обмежені ними. З'єднувальні наконечники Люера добре відомі у медицині та, як правило, призначені для з'єднування шприца або іншого подібного джерела рідини або газу з катетером або медичним пристроєм. Крім того, як зрозуміло та очевидно фахівцеві з цього опису наконечники Люера за цим винаходом можуть бути у вигляді гнізда або стрижня за орієнтацією та можуть функціонувати як замикальні наконечники Люера, ковзні наконечники Люера або їм подібні. У відповідності з специфічними аспектами цього винаходу з'єднання наконечниками Люера здійснене між пристроєм 104 подавання плинних речовин та виступами 111 вхідної втулки 110. [0047] Як зрозуміло з пояснень, наведених вище, діаметр прохідного каналу 128 значно зменшується по напрямку потоку плинної речовини (тобто від вхідної втулки 110 до зовнішнього кінця 112а вихідної частини 112). З одного боку, це необхідно для пристосування інструмента для дозованого нанесення до з'єднання з більшими пристроями подавання плинних речовин, встановленими на кінці втулки110, а з іншого боку - до дуже невеликого каналу 127, крізь який плинна речовина рухається перед веденням з вихідної частини (частин) 112. Це зменшення діаметра утворює значний тиск усередині відрізка 128, який в свою чергу може спричинювати виток, якщо існує будь-яке послаблення або вразливі точки, такі як зварний шов вздовж каналу 128. Що стосується питань конструкції, то відрізок 128 є зігнутим або має таку форму, яка є криволінійною за природою - тобто не являє собою прямий шлях між першим та другим отворами 130, 132 і змінює напрямок один або більше разів. У такий спосіб відрізок 128 виконаний повністю всередині однієї секції - секції 114 - інструмента для дозованого нанесення, який не має зварних швів в усіх частинах конструкції, яка утворює канал 128. Наприклад, як зображено на Фіг. 8В, поверхня контакту між першою та другою секціями, тобто з'єднання 113 (Фіг. 2), являє собою площину 800, яка проходить крізь нього. Як зображено у цьому ілюстративному варіанті здійснення, відрізок 128 зсунутий відносно площини 800. Шляхом розташування прохідного каналу в одній секції інструмента для дозованого нанесення (на відміну від двох секцій, які утворюють прохідний канал між собою) та в результаті цього усунення усіх зварних швів у зоні, визначеній прохідним каналом 128, утворення витоку, коли плинна речовина тече між пристроєм 104 подавання плинних речовин та каналом 127, зменшується або усувається. [0048] Конструкція, яка утворює відрізок 128, зрозуміла з Фіг. 8 та Фіг. 8А, на якому трубка, утворена вхідною втулкою 110, включає в себе коротку порожнисту циліндричну камеру 134, яка розташована між першим та другим отворами 130, 132 та закінчується по суті по центру у каналі 127 поблизу другого отвору 132. Камера 134 в цілому має конструкцію зі змінними розмірами (тобто її ширина та висота змінюються між першим отвором 130 та другим отвором 132). За цим аспектом винаходу внутрішній діаметр камери 134 змінюється для забезпечення зменшення діаметра та конфігурації, необхідних для розташування відрізка 128 у межах однієї секції 114 інструмента для дозованого нанесення. Як зазначено вище, винахідники виявили, що ця конфігурація попереджає витоки лікарського засобу, коли він тече між пристроєм подавання плинних речовин та каналом. [0049] У певних аспектах цього винаходу одна або більше трубок або інших подібних закритих трубчастих конструкцій можуть бути включені у конструкцію таких інструментів для дозованого нанесення. Наприклад, для уникнення будь-якого супутнього витоку, який може утворитися навколо з'єднання між пристроєм подавання плинних речовин та інструментом для дозованого нанесення або вздовж з'єднання 113, утворений між першою та другою з'єднаними секціями 114, 214, одна або більше камер можуть бути додатково виконані у внутрішній частині вхідної втулки 110 та/або всередині каналу 127, утвореного у корпусі інструмента для дозованого нанесення. Незважаючи на те, що така додаткова конструкція може бути включена у будь-який з варіантів здійснення винаходу без виходу за межі обсягу винаходу, у цьому описі слід розуміти та усвідомлювати, що такі конструкції не є обов'язковими. Зокрема, винахідники виявили, що застосування зігнутої конфігурації цього відрізка та відповідної конструкції секцій інструмента для дозованого нанесення уможливлює виконання конструкції без трубок, яка не тільки не має колекторів, але також здатна працювати без утворення витоків. [0050] У певних прикладах варіантів здійснення цього винаходу камера 134 має виступи, ребра або інші подібні елементи конструкції для утворення зігнутої конфігурації та зменшення діаметра відрізка 128. В інших аспектах винаходу відрізок 128 розташований нижче безшовного з'єднання 113, утвореного між першою та другою секціями 114, 214 та під каналом 127, утвореним між ними. [0051] У відповідності з певними аспектами цього винаходу другий отвір 132 спрямовує лікарський засіб у канал в напрямку, по суті перпендикулярному поздовжньому напрямку каналу 127. Такий приклад варіанта здійснення зображений, наприклад, на Фіг. 8 та Фіг. 8А. На той час 7 UA 107677 C2 5 10 15 20 25 30 35 40 45 50 55 як розміри та/або геометрична форма другого отвору 132 можуть бути пристосовані до застосування нанесення специфічних ліків, у відповідності з певними аспектами цього винаходу отвір 132 має по суті прямокутну форму. [0052] У відповідності з іншим ілюстративним аспектом цього винаходу зігнутий відрізок 128 має по суті напівкруглу частину, з'єднану з трубкою подавання лікарського засобу з пристрою 104 подавання плинних речовин у канал 127. У відповідності з цим ілюстративним аспектом зігнутий відрізок 128 закінчується поблизу другого отвору 132, який в свою чергу розташований по суті перпендикулярно по суті напівкруглій частині зігнутого відрізка 128. [0053] Після того, як лікарський засіб повністю проходить каналом 127 та досягає зовнішнього кінця 112а однієї або більше вихідних частин 112, він готовий до нанесення на поверхню тіла або оболонки тварини. Як зазначено вище, для рівномірного розподілення лікарського засобу по великій площі поверхонь тіла тварини вихідна частина 112 повинна бути виконана з можливістю проникнення крізь хутро тварини та таким чином досягнення шкіри тварини. Для здійснення цього вихідна частина 112 може мати один або більше зубців 129, які сприяють нанесенню лікарського засобу на поверхні тіла тварини. У певних прикладах варіантів здійснення винаходу зубці 129 включають в себе розташовані на певний відстані ніжки або вістря, виконані з можливістю проникнення крізь хутро тварини 102 так, що інструмент 106 для дозованого нанесення може по суті досягати або торкатися поверхні тіла тварини під час нанесення лікарського засобу. Це проникнення уможливлює більш ефективне локальне та трансдермальне вивільнення цієї речовини. Крім того, фахівці у галузі введення ліків та дозування плинних речовин усвідомлюють та розуміють, що введення у конструкцію зубців або інших подібних елементів, які виступають з вихідної частини 112 перешкоджає виникнення капілярної дії або притягання (тобто зупиняє рух лікарського засобу вверх ззовні вихідної частини) під час нанесення. Зведення до мінімуму та/або усунення впливу такої капілярної дії особливо корисно при поводженні з лікарськими засобами, які можуть вважатися шкідливими та/або небезпечними. [0054] Незважаючи на те, що вище описані різні ілюстративні варіанти здійснення, у яких застосовані принципи цього винаходу, обсяг винаходу не обмежений описаними варіантами здійснення. Натомість цей опис призначений для включення в обсяг цього винаходу будь-яких варіантів, застосувань або виконань винаходу з із застосуванням його загальних принципів. Крім того, цей опис призначений для включення в обсяг винаходу таких виходів за межі обсягу цього опису, які застосовуються у межах відомої або загальноприйнятої практики у галузі техніки, до якої має відношення цей винахід, та які входять у межі обсягу цього винаходу, визначеного наведеною формулою винаходу. [0055] Далі наведений перелік варіантів здійснення цього винаходу, яким віддається перевага: 1. Інструмент для дозованого нанесення лікарського засобу на тіло тварини, який включає в себе: корпус, який має першу та другу секції, з'єднані разом, причому перша та друга секції утворюють між собою канал, який має щонайменше один вихід; з'єднувальну втулку, яка виконана як одне ціле з першою секцією, простягається з неї і утворює трубку; та зігнутий відрізок, який з'єднує трубку з каналом; причому трубка, зігнутий відрізок та канал перебувають у гідравлічному зв'язку. 2. Інструмент для дозованого нанесення за варіантом здійснення 1, якому віддається перевага та в якому зігнутий відрізок розташований всередині першої секції та закінчений отвором, який перебуває у гідравлічному зв'язку з каналом. 3. Інструмент для дозованого нанесення за варіантом здійснення 2, якому віддається перевага та в якому канал має два відгалуження, які починаються з отвору та простягаються від нього по суті у протилежних напрямках. 4. Інструмент для дозованого нанесення за варіантом здійснення 3, якому віддається перевага та в якому щонайменше один вихід являє собою пару виходів, причому кожне відгалуження закінчено одним зі згаданих виходів. 5. Інструмент для дозованого нанесення за варіантом здійснення 2, якому віддається перевага та в якому отвір спрямовує плинну речовину в напрямку, по суті перпендикулярному поздовжньому напрямку каналу. 6. Інструмент для дозованого нанесення за варіантом здійснення 1, якому віддається перевага та в якому канал має по суті напівкруглу форму. 8 UA 107677 C2 5 10 15 20 25 30 35 40 45 50 55 60 7. Інструмент для дозованого нанесення за варіантом здійснення 1, якому віддається перевага та в якому додатково передбачений з'єднувач для прикріплення до пристрою подавання плинних речовин. 8. Інструмент для дозованого нанесення за варіантом здійснення 7, якому віддається перевага та в якому з'єднувач являє собою наконечник Люера. 9. Інструмент для дозованого нанесення за варіантом здійснення 1, якому віддається перевага та в якому додатково передбачений щонайменше один зубець, розташований поблизу щонайменше одного виходу. 10. Інструмент для дозованого нанесення за варіантом здійснення 9, якому віддається перевага та в якому щонайменше один зубець являє собою пару розташованих на певній відстані вістер. 11. Інструмент для дозованого нанесення за варіантом здійснення 9, якому віддається перевага та в якому щонайменше один зубець являє собою пару розташованих на певній відстані ніжок. 12. Інструмент для дозованого нанесення за варіантом здійснення 1, якому віддається перевага та в якому зігнутий відрізок має щонайменше один вигин. 13. Інструмент для дозованого нанесення за варіантом здійснення 12, якому віддається перевага та в якому зігнутий відрізок включає в себе по суті напівкруглу частину, з'єднану з трубкою. 14. Інструмент для дозованого нанесення за варіантом здійснення 13, якому віддається перевага та в якому зігнутий відрізок закінчений отвором, який перебуває у гідравлічному зв'язку з каналом, причому отвір розташований по суті перпендикулярно по суті напівкруглій частині. 15. Інструмент для дозованого нанесення за варіантом здійснення 14, якому віддається перевага та в якому отвір має по суті прямокутну форму. 16. Інструмент для дозованого нанесення за варіантом здійснення 1, якому віддається перевага та в якому зігнутий відрізок виконаний безшовним. 17. Інструмент для дозованого нанесення за варіантом здійснення 1, якому віддається перевага та в якому поверхня контакту між першою та другою секціями являє собою площину. 18. Інструмент для дозованого нанесення за варіантом здійснення 17, якому віддається перевага та в якому зігнутий відрізок розташований вище або нижче згаданої площини. 19. Інструмент для дозованого нанесення за варіантом здійснення 17, якому віддається перевага та в якому зігнутий відрізок зсунутий відносно згаданої площини. 20. Інструмент для дозованого нанесення за варіантом здійснення 17, якому віддається перевага та в якому частина зігнутого відрізка по суті паралельна згаданій площині. 21. Інструмент для дозованого нанесення за варіантом здійснення 17, якому віддається перевага та в якому частина зігнутого відрізка по суті перпендикулярна згаданій площині. 22. Інструмент для дозованого нанесення за варіантом здійснення 17, якому віддається перевага та в якому з'єднувальна втулка простягається вище згаданої площини. 23. Спосіб виготовлення інструмента для дозованого нанесення лікарського засобу для трансдермального введення лікарського засобу тваринам, який включає: підготовку першої секції корпусу, що включає в себе з'єднувальну втулку, призначену для прикріплення до шприца, та пару розташованих на певній відстані виступів з заглибиною, утвореною між ними, причому з'єднувальна втулка утворює трубку; підготовку другої секції корпусу, яка має ребро, утворене парою розташованих на певній відстані заглибин; суміщення пари розташованих на певній відстані виступів з парою розташованих на певній відстані заглибин з утворенням каналу для нанесення лікарського засобу, причому канал перебуває у гідравлічному зв'язку з трубкою із застосуванням зігнутого відрізка; та з'єднання першої секції корпусу з другою секцією корпусу з утворенням корпусу інструмента для дозованого нанесення, причому корпус інструмента для дозованого нанесення утворює щонайменше один вихід для нанесення лікарського засобу. 24. Спосіб за варіантом здійснення 23, якому віддається перевага та в якому з'єднання першої секції корпусу з другою секцією корпусу включає в себе ультразвукове зварювання першої секції корпусу та другої секції корпусу між собою. 25. Спосіб за варіантом здійснення 23, якому віддається перевага та в якому зігнутий відрізок розташований всередині першої секції корпусу та закінчений отвором, який перебуває у гідравлічному зв'язку з каналом. 26. Спосіб за варіантом здійснення 25, якому віддається перевага та в якому зігнутий відрізок має щонайменше один вигин. 9 UA 107677 C2 5 10 15 20 25 30 35 40 45 50 55 27. Спосіб за варіантом здійснення 26, якому віддається перевага та в якому зігнутий відрізок включає в себе по суті напівкруглу частину, з'єднану з трубкою. 28. Спосіб за варіантом здійснення 27, якому віддається перевага та в якому отвір розташований по суті перпендикулярно вказаній по суті напівкруглій частині. 29. Спосіб за варіантом здійснення 28, якому віддається перевага та в якому отвір має по суті прямокутну форму. 30. Спосіб за варіантом здійснення 28, якому віддається перевага та в якому по суті напівкругла частина є меншою, ніж трубка, а отвір є меншим, ніж по суті напівкругла частина. 31. Спосіб за варіантом здійснення 23, якому віддається перевага та в якому з'єднувальна втулка простягається вище площини, утвореної першою секцією корпусу. 32. Спосіб за варіантом здійснення 23, якому віддається перевага та в якому пара розташованих на певній відстані заглибин має V-подібну форму. 33. Спосіб за варіантом здійснення 23, якому віддається перевага та в якому пара розташованих на певній відстані виступів має трапецієподібну форму. 34. Спосіб за варіантом здійснення 23, якому віддається перевага та який включає утворення шва між першою та другою секціями корпусу. 35. Спосіб за варіантом здійснення 34, якому віддається перевага та в якому зігнутий відрізок виконаний безшовним. 36. Спосіб нанесення лікарського засобу з інструмента для дозованого нанесення, який включає в себе корпус, що має першу та другу секції, з'єднані разом з утворенням каналу та з'єднувальної втулки, яка простягається від корпусу та призначена для прикріплення до шприца, причому спосіб включає: прикріплення з'єднувальної втулки до шприца, що містить лікарський засіб; встановлення виходу інструмента для дозованого нанесення на тіло тварини або поблизу нього; подавання лікарського засобу з шприца в інструмент для дозованого нанесення; проходження лікарського засобу через з'єднувальну втулку, через зігнутий відрізок, після чого у канал; та нанесення лікарського засобу через вихід на тіло тварини. 37. Спосіб за варіантом здійснення 36, якому віддається перевага та який включає утримування лікарського засобу в одній секції корпусу, доки вона проходить у канал. 38. Спосіб за варіантом здійснення 36, якому віддається перевага та який включає встановлення щонайменше одного зубця, розташованого поблизу щонайменше одного виходу, на тіло тварини або поблизу нього. 39. Спосіб за варіантом здійснення 38, якому віддається перевага та який крім того включає зведення до мінімуму зворотного тиску, коли щонайменше один зубець вступає у контакт з тілом тварини під час нанесення лікарського засобу. 40. Спосіб за варіантом здійснення 36, якому віддається перевага та в якому проходження лікарського засобу через зігнутий відрізок включає щонайменше одну зміну напрямку руху лікарського засобу під час нанесення. 41. Спосіб за варіантом здійснення 36, якому віддається перевага та в якому операція нанесення включає спорожнення інструмента для дозованого нанесення від по суті всього лікарського засобу. 42. Інструмент для дозованого нанесення лікарського засобу на тіло тварини, який включає в себе: корпус, який має першу та другу секції, з'єднані разом, причому поверхня контакту між першою та другою секціями являє собою площину; канал, який утворений між першою та другою секцією та має щонайменше один вихід; з'єднувальну втулку, яка виконана як одне ціле з першою секцією, простягається з неї і утворює трубку; та зігнутий відрізок, який з'єднує трубку з каналом, причому трубка, відрізок та канал перебувають у гідравлічному зв'язку; у якому згаданий відрізок зсунутий відносно площини. 43. Інструмент для дозованого нанесення за варіантом здійснення 42, якому віддається перевага та в якому згаданий відрізок виконаний зігнутим. 44. Інструмент для дозованого нанесення за варіантом здійснення 42, якому віддається перевага та в якому відрізок змінює напрямок на приблизно 90°. 45. Інструмент для дозованого нанесення за варіантом здійснення 42, якому віддається перевага та в якому згаданий відрізок виконаний безшовним. 10 UA 107677 C2 5 10 15 20 25 30 35 40 45 50 55 60 46. Інструмент для дозованого нанесення за варіантом здійснення 42, якому віддається перевага та у якому згаданий відрізок розташований вище або нижче згаданої площини. 47. Інструмент для дозованого нанесення за варіантом здійснення 42, якому віддається перевага та в якому частина відрізка по суті паралельна згаданій площині. 48. Інструмент для дозованого нанесення за варіантом здійснення 42, якому віддається перевага та в якому частина відрізка по суті перпендикулярна площині. 49. Інструмент для дозованого нанесення за варіантом здійснення 42, якому віддається перевага та в якому відрізок зсунутий відносно площини. 50. Інструмент для дозованого нанесення за варіантом здійснення 42, якому віддається перевага та в якому канал має по суті напівкруглий поперечний переріз. 51. Інструмент для дозованого нанесення за варіантом здійснення 42, якому віддається перевага та в якому певна частина каналу утворена поверхнею контакту. 52. Інструмент для дозованого нанесення за варіантом здійснення 42, якому віддається перевага та в якому канал має по суті плоску частину поперечного перерізу та по суті напівкруглу частину поперечного перерізу, причому по суті плоска частина поперечного перерізу утворена поверхнею контакту, а по суті напівкругла частина поперечного перерізу утворена другою секцією. 53. Інструмент для дозованого нанесення за варіантом здійснення 42, якому віддається перевага та в якому згаданий відрізок виконаний у першій секції. 54. Інструмент для дозованого нанесення для нанесення лікарського засобу на тіло тварини, який включає в себе: корпус, який має першу та другу секції, з'єднані разом, причому поверхня контакту між першою та другою секціями утворює шов; канал, який утворений між першою та другою секцією та має щонайменше один вихід; з'єднувальну втулку, яка виконана як одне ціле з першою секцією, простягається з неї і утворює трубку; та згаданий безшовний відрізок, який з'єднує трубку з каналом. 55. Інструмент для дозованого нанесення за варіантом здійснення 54, якому віддається перевага та в якому відрізок зсунутий відносно шва. 56. Інструмент для дозованого нанесення за варіантом здійснення 54, якому віддається перевага та у якому відрізок розташований вище або нижче шва. 57. Інструмент для дозованого нанесення за варіантом здійснення 54, якому віддається перевага та в якому відрізок виконаний зігнутим. 58. Інструмент для дозованого нанесення за варіантом здійснення 54, якому віддається перевага та в якому відрізок змінює напрямок на приблизно 90°. 59. Інструмент для дозованого нанесення за варіантом здійснення 54, якому віддається перевага та в якому шов по суті утворює площину. 60. Інструмент для дозованого нанесення за варіантом здійснення 59, якому віддається перевага та в якому відрізок зсунутий відносно площини. 61. Інструмент для дозованого нанесення за варіантом здійснення 59, якому віддається перевага та в якому частина відрізка по суті паралельна площині. 62. Інструмент для дозованого нанесення за варіантом здійснення 59, якому віддається перевага та в якому частина відрізка по суті перпендикулярна площині. 63. Інструмент для дозованого нанесення за варіантом здійснення 54, якому віддається перевага та в якому частина відрізка по суті паралельна шву. 64. Інструмент для дозованого нанесення за варіантом здійснення 54, якому віддається перевага та в якому канал має по суті плоску частину, яка простягається вздовж шва, та по суті напівкруглу частину, утворену другою секцією. 65. Інструмент для дозованого нанесення за варіантом здійснення 54, якому віддається перевага та в якому канал має по суті напівкруглий поперечний переріз. 66. Інструмент для дозованого нанесення за варіантом здійснення 54, якому віддається перевага та в якому відрізок виконаний у першій секції. 67. Інструмент для дозованого нанесення за варіантом здійснення 54, якому віддається перевага та який додатково включає в себе безшовну трубку. 68. Інструмент для дозованого нанесення для нанесення лікарського засобу на тіло тварини, який включає в себе: корпус, який має першу та другу секції, з'єднані разом, причому перша та друга секції утворюють між собою канал, який має щонайменше один вихід; з'єднувальну втулку, яка виконана як одне ціле з першою секцією, простягається з неї і утворює трубку; та 11 UA 107677 C2 5 10 15 20 відрізок, який з'єднує трубку з каналом; у якому канал має напівкруглий поперечний переріз. 69. Інструмент для дозованого нанесення за варіантом здійснення 68, якому віддається перевага та в якому відрізок виконаний зігнутим. 70. Інструмент для дозованого нанесення за варіантом здійснення 68, якому віддається перевага та в якому відрізок виконаний безшовним. 71. Інструмент для дозованого нанесення за варіантом здійснення 68, якому віддається перевага та в якому поверхня контакту між першою та другою секціями являє собою площину. 72. Інструмент для дозованого нанесення за варіантом здійснення 71, якому віддається перевага та в якому відрізок зсунутий відносно площини. 73. Інструмент для дозованого нанесення за варіантом здійснення 71, якому віддається перевага та у якому відрізок розташований вище або нижче площини. 74. Інструмент для дозованого нанесення за варіантом здійснення 71, якому віддається перевага та в якому частина відрізка по суті паралельна площині. 75. Інструмент для дозованого нанесення за варіантом здійснення 71, якому віддається перевага та в якому частина відрізка по суті перпендикулярна площині. 76. Інструмент для дозованого нанесення за варіантом здійснення 71, якому віддається перевага та в якому поверхня контакту утворює шов. 77. Інструмент для дозованого нанесення за варіантом здійснення 68, якому віддається перевага та в якому відрізок розташований у першій секції. 78. Інструмент для дозованого нанесення за варіантом здійснення 68, якому віддається перевага та який відрізняється тим, що трубка, відрізок та канал розташовані у першій секції. ФОРМУЛА ВИНАХОДУ 25 30 35 40 45 50 55 60 1. Пристрій (106) для дозованого нанесення лікарського засобу на тіло тварини (102), який включає в себе: корпус (108), який має першу (114) та другу (214) секції, з'єднані разом, причому перша (114) та друга (214) секції утворюють між собою канал (127), який має щонайменше один вихід (112); з'єднувальну втулку (110), яка виконана як одне ціле з першою секцією (114), простягається з неї і утворює трубку; та зігнутий відрізок, який з'єднує трубку з каналом (127); причому трубка, зігнутий відрізок та канал (127) перебувають у гідравлічному зв'язку для проходження лікарського засобу з трубки у канал через зігнутий відрізок. 2. Пристрій (106) для дозованого нанесення за п. 1, який відрізняється тим, що зігнутий відрізок розташований всередині першої секції (114) та закінчений отвором (132), який перебуває у гідравлічному зв'язку з каналом (127). 3. Пристрій (106) для дозованого нанесення за п. 2, який відрізняється тим, що канал (127) має два відгалуження (123, 125), які починаються з отвору (132) та простягаються від нього у по суті протилежних напрямках. 4. Пристрій (106) для дозованого нанесення за п. 3, який відрізняється тим, що щонайменше один вихід (112) являє собою пару виходів (112), причому кожне відгалуження (123, 125) закінчено одним зі згаданих виходів (112). 5. Пристрій (106) для дозованого нанесення за п. 2, який відрізняється тим, що отвір (132) спрямовує плинну речовину в напрямку, по суті перпендикулярному поздовжньому напрямку каналу (127). 6. Пристрій (106) для дозованого нанесення за п. 1, який відрізняється тим, що канал (127) має по суті напівкруглу форму. 7. Пристрій (106) для дозованого нанесення за п. 1, який додатково включає в себе з'єднувач (111) для прикріплення до пристрою (104) подавання плинних речовин. 8. Пристрій (106) для дозованого нанесення за п. 7, який відрізняється тим, що з'єднувач (111) являє собою наконечник Люера. 9. Пристрій (106) для дозованого нанесення за п. 1, який додатково включає в себе щонайменше один зубець (129), розташований поблизу щонайменше одного виходу (112). 10. Пристрій (106) для дозованого нанесення за п. 9, який відрізняється тим, що щонайменше один зубець (129) включає в себе пару розташованих на певній відстані вістер. 11. Пристрій (106) для дозованого нанесення за п. 9, який відрізняється тим, що щонайменше один зубець (129) включає в себе пару розташованих на певній відстані ніжок. 12. Пристрій (106) для дозованого нанесення за п. 1, який відрізняється тим, що зігнутий відрізок має щонайменше один вигин. 12 UA 107677 C2 5 10 15 20 13. Пристрій (106) для дозованого нанесення за п. 12, який відрізняється тим, що зігнутий відрізок включає в себе по суті напівкруглу частину (128), з'єднану з трубкою. 14. Пристрій (106) для дозованого нанесення за п. 13, який відрізняється тим, що зігнутий відрізок закінчений отвором, який перебуває у гідравлічному зв'язку з каналом (127), причому отвір (132) розташований по суті перпендикулярно по суті напівкруглій частині (128). 15. Пристрій (106) для дозованого нанесення за п. 14, який відрізняється тим, що отвір (132) має по суті прямокутну форму. 16. Пристрій (106) для дозованого нанесення за п. 1, який відрізняється тим, що зігнутий відрізок виконаний безшовним. 17. Пристрій (106) для дозованого нанесення за п. 1, який відрізняється тим, що поверхня контакту між першою (114) та другою (214) секціями являє собою площину (800). 18. Пристрій (106) для дозованого нанесення за п. 17, який відрізняється тим, що зігнутий відрізок розташований вище або нижче площини (800). 19. Пристрій (106) для дозованого нанесення за п. 17, який відрізняється тим, що зігнутий відрізок зсунутий відносно площини (800). 20. Пристрій (106) для дозованого нанесення за п. 17, який відрізняється тим, що частина зігнутого відрізка по суті паралельна площині (800). 21. Пристрій (106) для дозованого нанесення за п. 17, який відрізняється тим, що частина зігнутого відрізка по суті перпендикулярна площині (800). 22. Пристрій (106) для дозованого нанесення за п. 17, який відрізняється тим, що з'єднувальна втулка простягається вище площини (800). 13 UA 107677 C2 14 UA 107677 C2 15 UA 107677 C2 16 UA 107677 C2 17 UA 107677 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 18
