Спосіб вироблення кулірного утоково-основного трикотажу трубчастої форми та круглов’язальна машина для його здійснення

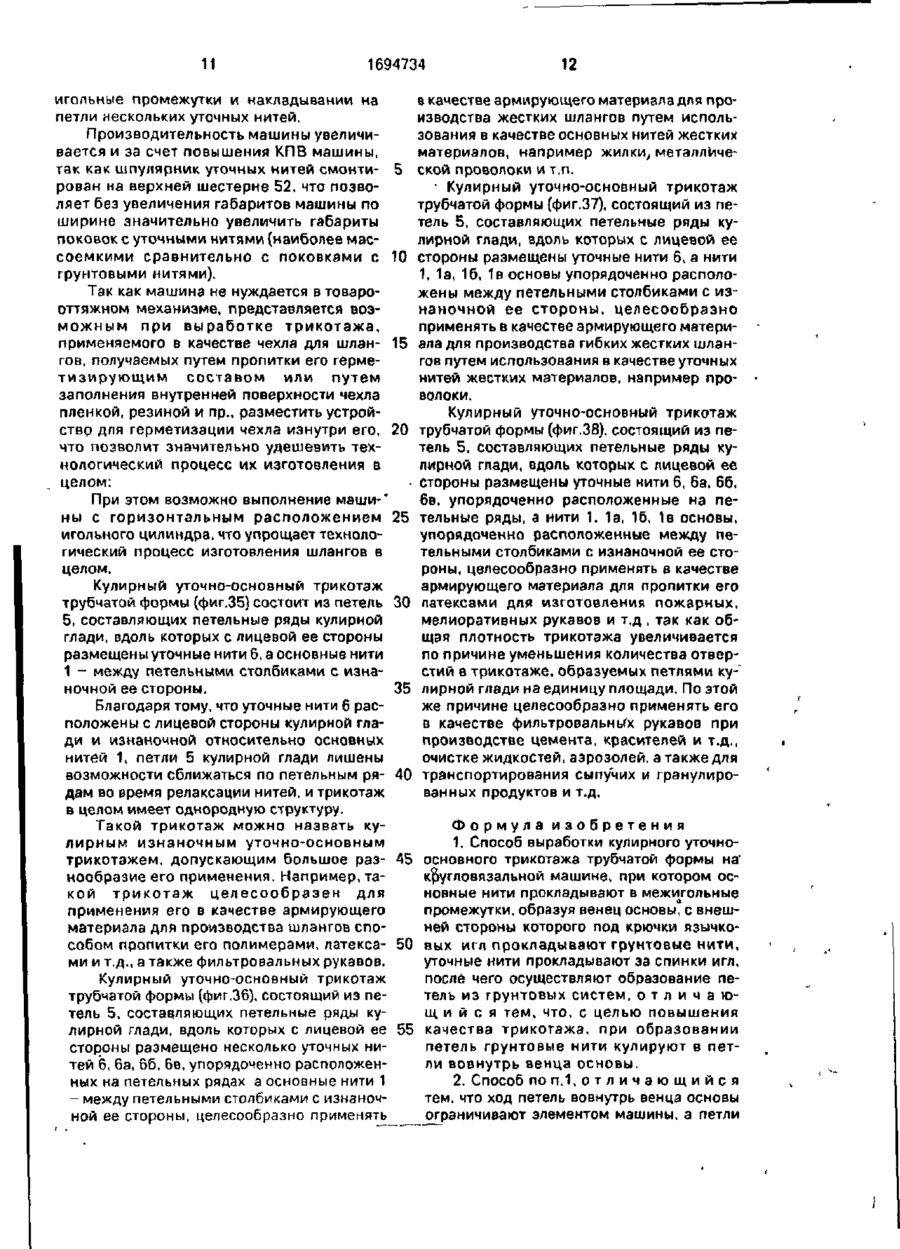

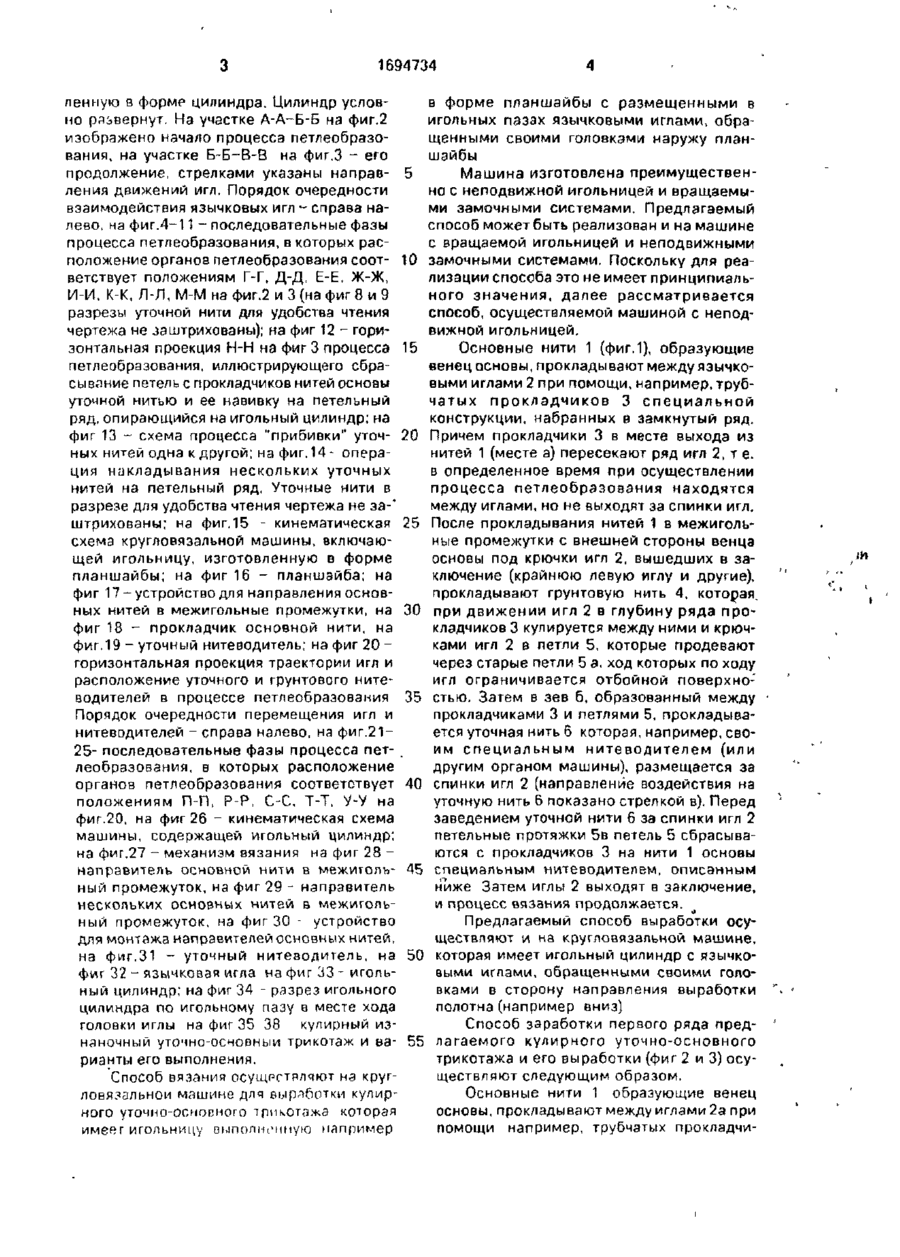

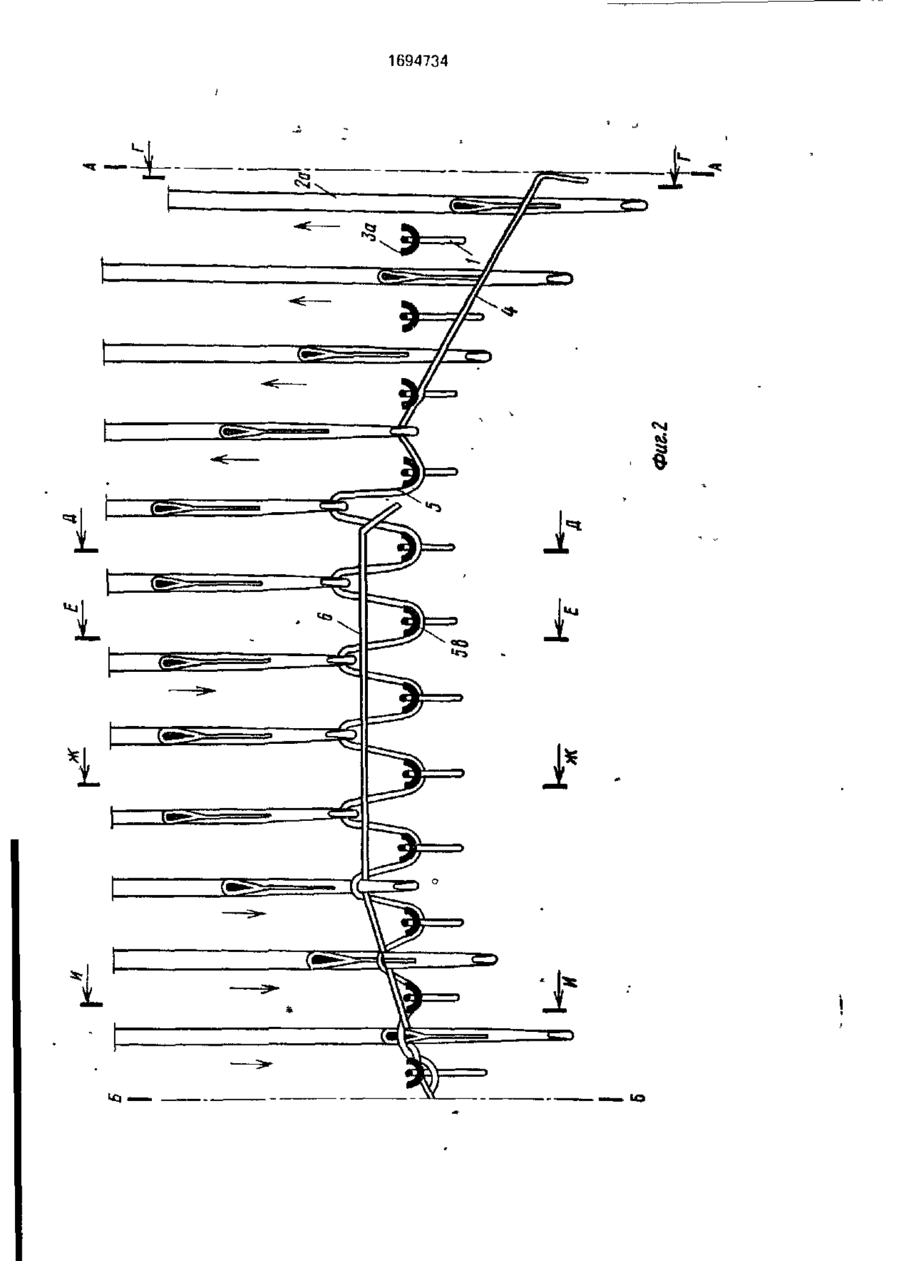

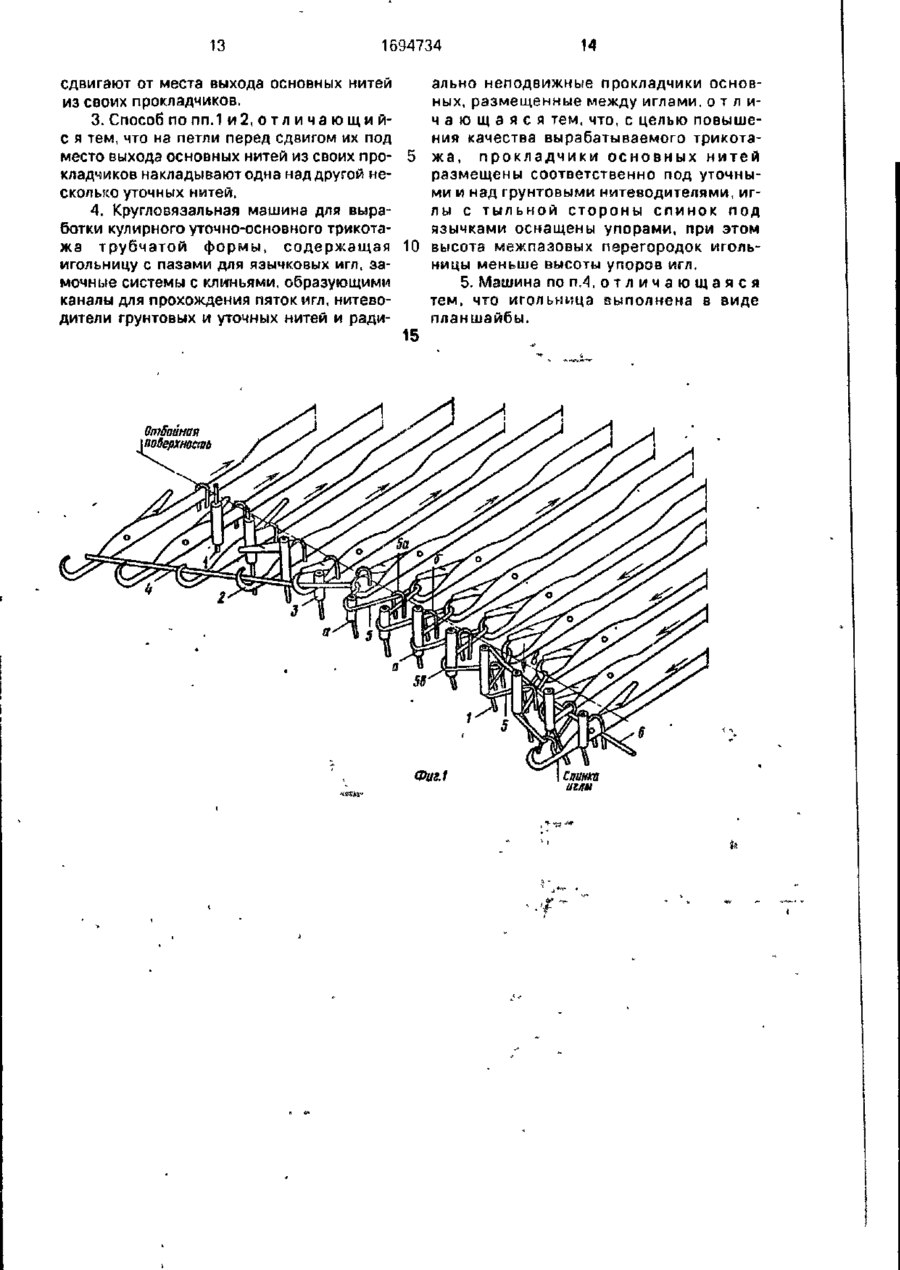

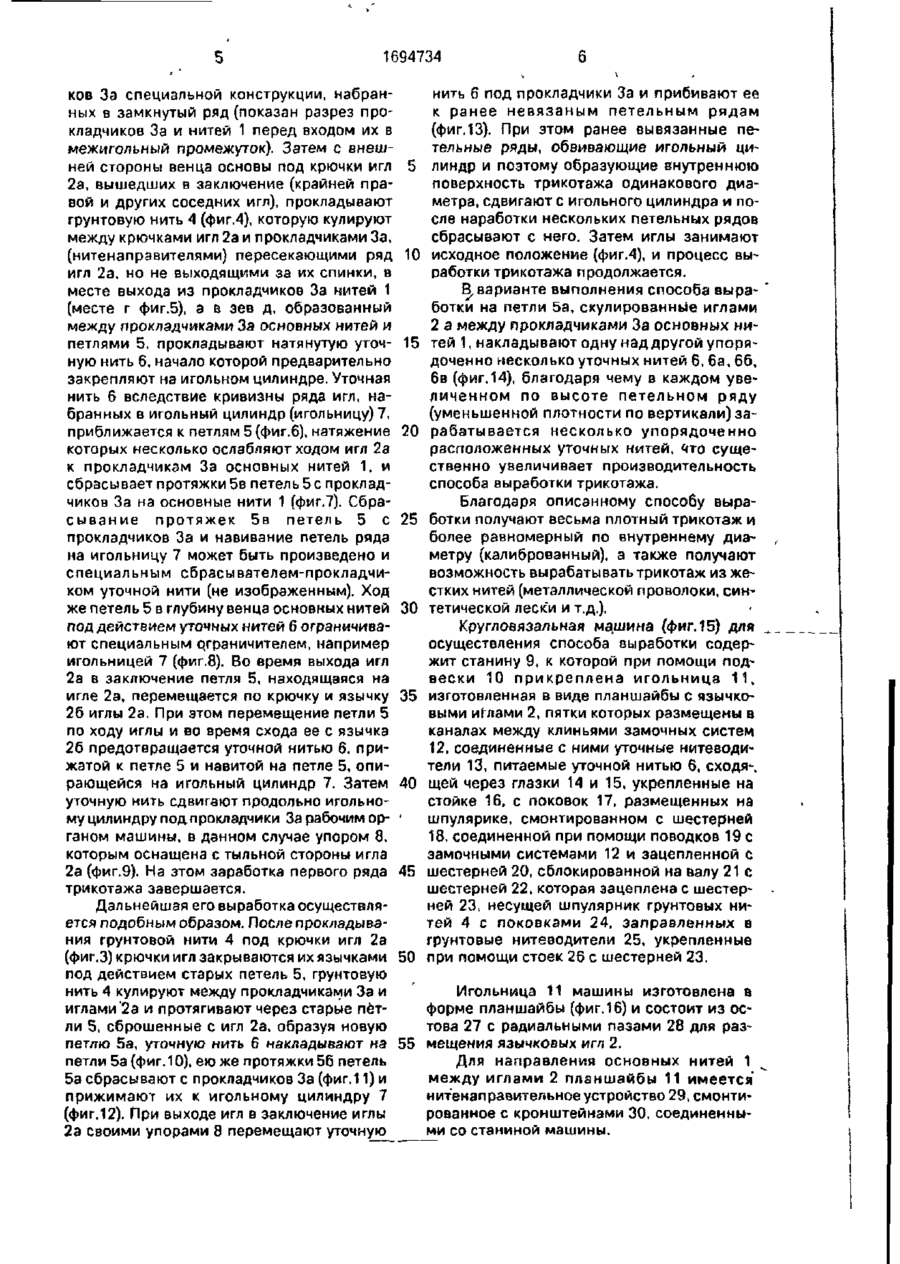

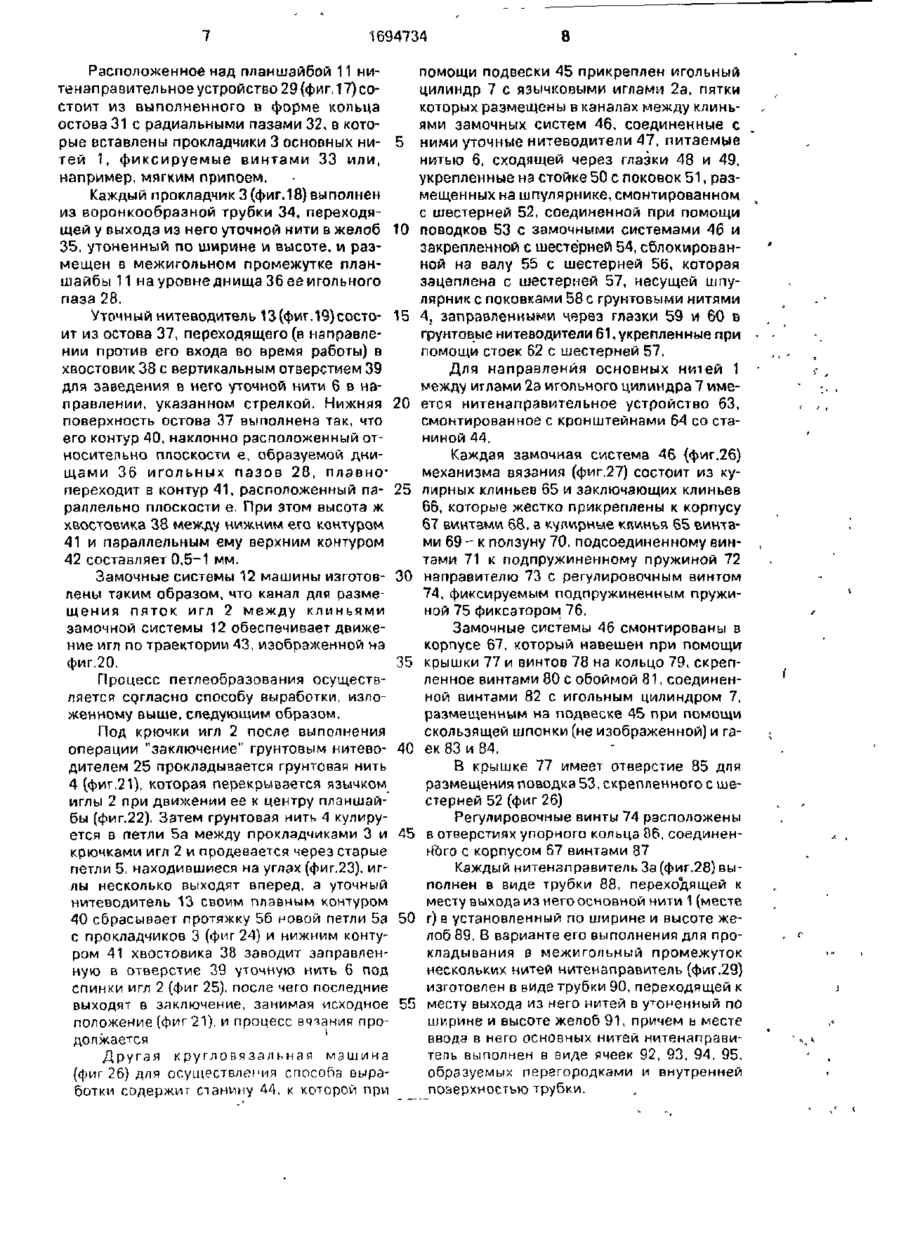

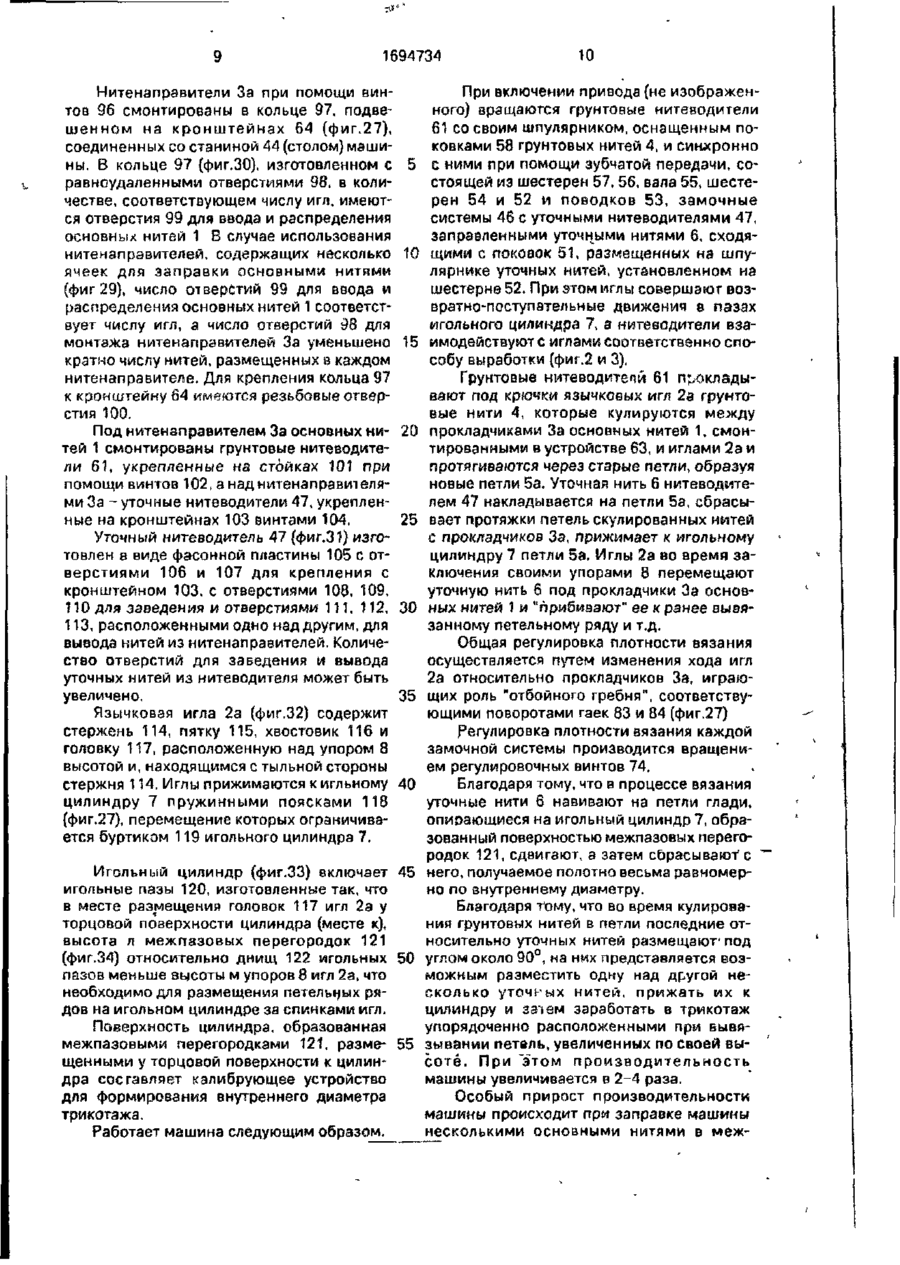

Изобретение относится к трикотажному производству, в частности к способам выработки на кругловязальной машине кулирного уточно-основного трубчатого трикотажа, применяемого в качестве фильтровальных рукавов при производстве цемента, красителей, для очистки аэрозолей, жидкостей, для транспортирования сыпучих и гранулированных продуктов, и машине для его осу ществления, и позволяет повысить качество трикотажа за счет повышения равномерности петельной структуры Для этого в способе выработки трикотажа основные нити прокладывают в межигольные промежутки, образуя венец основы, с внешней стороны которого прокладывают грунтовые нити под крючки язычковых игл, а уточные нити - с внутренней стороны венца основы, при этом грунтовые нити кулируют в петли между прокладчиками основных нитей вовнутрь венца основы, а протяжки петель с прокладчиков основных нитей сбрасывают на основные нити, Кругловязальная машина для осуществления способа содержит игольницу, изготовленную в форме планшайбы или цилиндра с пазами для язычковых игл, замочные системы с каналами между клиньями для размещения пяток игл, нитеводители грунтовых и уточных нитей и радиально неподвижные трубчатые прокладчики основных нитей, смонтированные в месте схода с них основных нитей пересекающими ряды игл (между иглами) 2 с.п. и 3 з.п.ф-лы. 38 ил **-* Изобретение относится к трикотажному производству, в частности к способам выработки кулирного уточно-основного трикотажа на кругловязальной машине. Цель изобретения - повышение качества кулирного уточно-основного трикотажа трубчатой формы. На фиг.1 изображена схема процесса петлеобразования при осуществлении способа выработки машиной, содержащей игольницу, изготовленную в форме планшайбы. Планшайба условно развернута Порядок очередности взаимодействия язычковых игл и направления движений грунтовых и уточных нитеводителей - справа налево. Стрелками показаны направления перемещений игл в пазах игольницы, нафиг.2 и 3 - схема процесса петлеобразования при осуществлении способа выработки машиной, содержащей игольницу, изготов 1694734 пенную в форме цилиндра. Цилиндр условв форме планшайбы с размещенными в но развернут. На участке А-А-Б-Б на фиг.2 игольных пазах язычковыми иглами, обраизображено начало процесса петлеобразощенными своими головкзми наружу планвания, на участке Б-Б-В-В на фиг.З - его шайбы продолжение, стрелками указаны направ- 5 Машина изготовлена преимущественления движений игл. Порядок очередности но с неподвижной игольницей и вращаемывзаимодействия язычковых игл - справа нами замочными системами. Предлагаемый лево, на фиг.4-11 - последовательные фазы способ может быть реализован и на машине процесса петлеобразования, в которых расс вращаемой игольницей и неподвижными положение органов петлеобразования соот- 10 замочными системами. Поскольку для реаветствует положениям Г-Г, Д-Д, Е-Е, Ж-Ж, лизации способа это не имеет принципиальИ-И, К-К, Л-Л, М-М на фиг.2 и 3 (на фиг 8 и 9 ного значения, далее рассматривается разрезы уточной нити для удобства чтения способ, осуществляемой машиной с неподчертежа не заштрихованы); на фиг 12 - горивижной игольницей. зонтальная проекция Н-Н на фиг 3 процесса 15 Основные нити 1 (фиг.1), образующие петлеобразования, иллюстрирующего сбравенец основы, прокладывают между язычкосывание петель с прокладчиков нитей основы выми иглами 2 при помощи, например, трубуточной нитью и ее навивку на петельный чатых прокладчиков 3 специальной ряд, опирающийся на игольный цилиндр; на конструкции, набранных в замкнутый ряд. фиг 13 - схема процесса "прибивки" уточ20 Причем прокладчики 3 в месте выхода из ных нитей одна к другой; на фиг. 14- операнитей 1 (месте а) пересекают ряд игл 2, т е. ция накладывания нескольких уточных в определенное время при осуществлении нитей на петельный ряд. Уточные нити в процесса петлеобразования находятся разрезе для удобства чтения чертежа не за-' между иглами, но не выходят за спинки игл. штрихованы; на фиг.15 - кинематическая схема кругловязальной машины, включаю- 25 После прокладывания нитей 1 в межигольные промежутки с внешней стороны венца щей игольницу, изготовленную в форме основы под крючки игл 2, вышедших в запланшайбы; на фиг 16 - планшайба; на ключение (крайнюю левую иглу и другие), фиг 17-устройство для направления основпрокладывают грунтовую нить 4, которая, ных нитей в межигольные промежутки, на 30 при движении игл 2 в глубину ряда профиг 18 - прокладчик основной нити, на кладчиков 3 кулируется между ними и крючфиг. 19 - уточный нитеводитель: нафиг 20 ками игл 2 в петли 5, которые продевают горизонтальная проекция траектории игл и через старые петли 5 а, ход которых по ходу расположение уточного и грунтового нитеигл ограничивается отбойной поверхноводителей в процессе петлеобразования 35 стью. Затем в зев б, образованный между Порядок очередности перемещения игл и прокладчиками 3 и петлями 5, прокладыванитеводителей - справа налево, на фиг.21ется уточная нить 6 которая, например, сво25- последовательные фазы процесса петим специальным нитеводителем (или леобразования, в которых расположение другим органом машины), размещается за органов петлеобразования соответствует положениям П-П, Р-Р, С-С, Т-Т. У-У на 40 спинки игл 2 (направление воздействия на уточную нить 6 показано стрелкой в). Перед фиг.20, на фиг 26 - кинематическая схема заведением уточной нити 6 за спинки игл 2 машины, содержащей игольный цилиндр; петельные протяжки 5в петель 5 сбрасывана фиг.27 ~ механизм вязания на фиг 28 ются с прокладчиков 3 на нити 1 основы нэпрэвитель основной нити в межиголь45 специальным нитеводителем, описанным ный промежуток, на фиг 29 - направитель ниже Затем иглы 2 выходят в заключение, нескольких основных нитей в межигольи процесс вязания продолжается. ный промежуток, на фиг 30 - устройство для монтажа направителей основных нитей, Предлагаемый способ выработки осуна фиг.31 - уточный нитеводигель, на ществляют и на кругловязальной машине, фиг 32 - язычковая игла на фиг 33 - иголь- 50 которая имеет игольный цилиндр с язычконый цилиндр;на фиг 34 - разрез игольного выми иглами, обращенными своими голоцилиндра по игольному пазу в месте хода вками в сторону направления выработки головки иглы на фиг 35 38 кулирный изполотна (например вниз) наночный уточно-осчовныи трикотаж и ваСпособ заработки первого ряда предрианты его выполнения. 55 латаемого кулирного уточно-основного трикотажа и его выработки (фиг 2 и 3) осуществляют следующим образом. Способ вязания осуществляют на кругОсновные нити 1 образующие венец ловязальнои машине для выработки кулиросновы, прокладывают между иглами 2а при ного уточно-основного трикотажа которая помощи например, трубчатых прокладчиимеет игольницу выполненную например 1694734 нить 6 под прокладчики За и прибивают ее ков За специальной конструкции, набранк ранее невязаным петельным рядам ных в замкнутый ряд (показан разрез про(фиг,13). При этом ранее вывязанные пекладчиков За и нитей 1 перед входом их в тельные ряды, обвивающие игольный цимежигольный промежуток). Затем с внешней стороны венца основы под крючки игл 5 линдр и поэтому образующие внутреннюю поверхность трикотажа одинакового диа2а, вышедших в заключение (крайней праметра, сдвигают с игольного цилиндра и повой и других соседних игл), прокладывают сле наработки нескольких петельных рядов грунтовую нить 4 (фиг.4), которую кулируют сбрасывают с него. Затем иглы занимают между крючками игл 2а и прокладчиками За, (нитенаправителями) пересекающими ряд 10 исходное положение (фиг.4), и процесс выработки трикотажа продолжается. игл 2а, но не выходящими за их спинки, в месте выхода из прокладчиков За нитей 1 В варианте выполнения способа выра(месте г фиг.5), а в зев д, образованный ботки на петли 5а, окулированные иглами между прокладчиками За основных нитей и 2 з между прокладчиками За основных нипетлями 5, прокладывают натянутую уточ- 15 тей 1, накладывают одну над другой упоряную нить 6, начало которой предварительно доченно несколько уточных нитей 6, 6а, 66, закрепляют на игольном цилиндре. Уточная 6в (фиг.14), благодаря чему в каждом увенить б вследствие кривизны ряда игл, наличенном по высоте петельном ряду бранных в игольный цилиндр (игольницу) 7, (уменьшенной плотности по вертикали) заприближается к петлям 5 (фиг.6), натяжение 20 рабатывается несколько упорядоченно которых несколько ослабляют ходом игл 2а расположенных уточных нитей, что сущек прокладчикам За основных нитей 1, и ственно увеличивает производительность сбрасывает протяжки 5в петель 5 с прокладспособа выработки трикотажа. чиков За на основные нити 1 (фиг.7). СбраБлагодаря описанному способу вырасывание протяжек 5в петель 5 с 25 ботки получают весьма плотный трикотаж и прокладчиков За и навивание петель ряда более равномерный по внутреннему диана игольницу 7 может быть произведено и метру (калиброванный), а также получают специальным сбрасывателем-прокладчивозможность вырабатывать трикотаж из жеком уточной нити (не изображенным). Ход стких нитей (металлической проволоки, синже петель 5 в глубину венца основных нитей 30 тетической лески и т.д.). Круглобязальная машина (фиг.15) для под действием уточных нитей б ограничиваосуществления способа выработки содерют специальным ограничителем, например жит станину 9, к которой при помощи подигольницей 7 (фиг.8). Во время выхода игл вески 10 прикреплена игольница 11, 2а в заключение петля 5, находящаяся на игле 2а, перемещается по крючку и язычку 35 изготовленная в виде планшайбы с язычковыми иглами 2, пятки которых размещены в 26 иглы 2а. При этом перемещение петли 5 каналах между клиньями замочных систем по ходу иглы и во время схода ее с язычка 12, соединенные с ними уточные нитеводи26 предотвращается уточной нитью 6, прители 13, питаемые уточной нитью 6, сходя-. жатой к петле 5 и навитой на петле 5, опирающейся на игольный цилиндр 7. Затем 40 щей через глазки 14 и 15, укрепленные на уточную нить сдвигают продольно игольностойке 16, с поковок 17, размещенных на му цилиндру пояпрокладчики За рабочим оршпулярике, смонтированном с шестерней ганом машины, в данном случае упором 8, 18, соединенной при помощи поводков 19 С которым оснащена с тыльной стороны игла замочными системами 12 и зацепленной с 2а (фиг.9). На этом заработка первого ряда 45 шестерней 20, сблокированной на валу 21с трикотажа завершается. шестерней 22, которая зацеплена с шестерДальнейшая его выработка осуществляней 23, несущей шпулярник грунтовых ниется подобным образом. После прокладывэтей 4 с поковками 24, заправленных а ния грунтовой нити 4 под крючки игл 2а грунтовые нитеводители 25, укрепленные (фиг.З) крючки игл закрываются их язычками 50 при помощи стоек 26 с шестерней 23. под действием старых петель 5, грунтовую нить 4 кулируют между прокладчиками За и Игольница 11 машины изготовлена а иглами'2а и протягивают через старые петформе планшайбы (фиг.16) и состоит из осли 5, сброшенные с игл 2а. образуя новую това 27 с радиальными пазами 28 для разпетлю 5а, уточную нить 6 накладывают на 55мещения язычковых игп 2. Для направления основных нитей 1 петли 5а {фиг. 10), ею же протяжки 56 петель между иглами 2 планшайбы 11 имеется 5а сбрасывают с прокладчиков За (фиг.11) и нитенаправительное устройство 29, смонтиприжимают их к игольному цилиндру 7 рованное с кронштейнами 30, соединенны(фиг.12). При выходе игл в заключение иглы ми со станиной машины. 2а своими упорами 8 перемещают уточную 1694734 З помощи подвески 45 прикреплен игольный Расположенное над планшайбой 11 ницилиндр 7 с язычковыми иглами 2а, пятки тенаправительное устройство 29 (фиг. 17) сокоторых размещены в каналах между клиньстоит из выполненного в форме кольца ями замочных систем 46, соединенные с остова 31 с радиальными пазами 32, в которые вставлены прокладчики 3 основных ни- 5 ними уточные нитеводители 47, питаемые нмтыо 6, сходящей через глазки 48 и 49, тей 1, фиксируемые винтами 33 или, укрепленные на стойке 50 с поковок 51, разнапример, мягким припоем. мещенных на шпулярнике, смонтированном Каждый прокладчик 3(фиг.18) выполнен с шестерней 52, соединенной при помощи из воронкообразной трубки 34, переходящей у выхода из него уточной нити в желоб 10 поводков 53 с замочными системами 46 и закрепленной с шестерней 54, сблокирован35, утоненный по ширине и высоте, и разной на валу 55 с шестерней 5Ь, которая мещен в межигольном промежутке планзацеплена с шестерней 57, несущей шпушайбы 11 на уровне днища 36 ее игольного лярник с поковками 58 с грунтовыми нитями паза 28. 15 4, заправленными через глазки 59 и 60 в Уточный нитеводитель 13(фиг.19)состогрунтовые нитеводители 61, укрепленные при ит из остова 37, переходящего (в направлепомощи стоек 62 с шестерней 57. нии против его входа во время работы) в хвостовик 38 с вертикальным отверстием 39 Для направления основных нитей 1 для заведения в него уточной нити б в на^ежду иглами 2а игольного цилиндра 7 имеправлении, указанном стрелкой. Нижняя 20 ется нитенаправительное устройство 63, поверхность остова 37 выполнена так, что смонтированное с кронштейнами 64 со стаего контур 40, наклонно расположенный отниной 44. носительно плоскости е, образуемой дниКаждая замочная система 46 {фиг.26) щами 36 игольных пазов 28, плавномеханизма вязания (фиг.27) состоит из купереходит в контур 41, расположенный па- 25 лирных клиньев 65 и заключающих клиньев раллельно плоскости е. При этом высота ж 66, которые жестко прикреплены к корпусу хвостовика 38 между нижним его контуром 67 винтами 68, а кулирные клинья 65 винтами 69 - к ползуну 70, подсоединенному вин41 и параллельным ему верхним контуром тами 71 к подпружиненному пружиной 72 42 составляет 0,5—1 мм. Замочные системы 12 машины изготов- 30 направителю 73 с регулировочным винтом 74, фиксируемым подпружиненным пружилены таким образом, что канал для разменой 75 фиксатором 76. щения пяток игл 2 между клиньями замочной системы 12 обеспечивает движеЗамочные системы 46 смонтированы в ние игл по траектории 43, изображенной на корпусе 67, который навешен при помощи фиг.20. 35 крышки 77 и винтов 78 на кольцо 79, скрепленное винтами 80 с обоймой 81, соединенПроцесс петлеобразования осуществной винтами 82 с игольным цилиндром 7, ляется согласно способу выработки, излоразмещенным на подвеске 45 при помощи женному выше, следующим образом. скользящей шпонки (не изображенной) и гаПод крючки игл 2 после выполнения операции "заключение" грунтовым нитево- 40 ек 83 и 84. дителем 25 прокладывается грунтовая нить В крышке 77 имеет отверстие 85 для 4 (фиг.21), которая перекрывается язычком размещения поводка 53, скрепленного с шеиглы 2 при движении ее к центру планшайстерней 52 (фиг 26) бы (фиг.22). Затем грунтовая нить 4 кулируРегулировочные винты 74 расположены ется в петли 5а между прокладчиками 3 и 45 в отверстиях упорного кольца 06, соединенкрючками игл 2 и продевается через старые ного с корпусом 67 винтами 87 петли 5, находившиеся на углах (фиг,23), игКаждый нитензправитель За (фиг.28) вылы несколько выходят вперед, а уточный полнен в виде трубки 88, переходящей к нитеводитель 13 своим плавным контуром месту выхода из него основной нити 1 (месте 40 сбрасывает протяжку 56 новой петли 5а 50 г) в установленный по ширине и высоте жес прокладчиков 3 (фиг 24) и нижним контулоб 89, В варианте его выполнения для прором 41 хвостовика 38 заводит заправленкладывания в межигольный промежуток ную в отверстие 39 уточную нить 6 под нескольких нитей нитеиаправитель (фиг.29) спинки игл 2 (фиг 25). после чего последние изготовлен в виде трубки 90, переходящей к выходят в заключение, занимая исходное 55 месту выхода из него нитей в утоненный по положение (фиг 21), и процесс вччания проширине и высоте желоб 91, причем ь месте должается ввода в него основных нитей нитенаправитель выполнен в виде ячеек 92, 93, 94, 95. Другая кругловязальная машина образуемых перегородками и внутренней (фиг 26) для осуществления способа выраповерхностью трубки. ботки содержит станину 44, к которой при 1694734 Нитенапрэвители За при помощи винтов 96 смонтированы в кольце 97, подвешенном на кронштейнах 64 (фиг.27), соединенных со станиной 44 (столом) машины. В кольце 97 (фиг.30), изготовленном с 5 равноудаленными отверстиями 98t в количестве, соответствующем числу игл, имеются отверстия 99 для ввода и распределения основных нитей 1 В случае использования нитенаправителей, содержащих несколько 10 ячеек для заправки основными нитями (фиг 29), число отверстий 99 для ввода и распределения основных нитей 1 соответствует числу игл, а число отверстий 38 для монтажа нитенаправителей За уменьшено 15 кратно числу нитей, размещенных в каждом нитенаправителе. Для крепления кольца 97 к кронштейну 64 имеются резьбовые отверстия 100. Под нитензправителем За основных ни- 20 тей 1 смонтированы грунтовые нитеводители 61, укрепленные на стойках 101 при помощи винтов 102,анаднитенаправителями За - уточные нитеводители 47, укрепленные на кронштейнах 103 винтами 104. 25 Уточный нитеводитель 47 (фиг.31) изготовлен в виде фасонной пластины 105 с отверстиями 106 и 107 для крепления с кронштейном 103, с отверстиями 108, 109, 110 для заведен ия и отверстиями 111, 112, 30 113, расположенными одно над другим, для вывода нитей из нитенаправителей. Количество отверстий для заведения и вывода уточных нитей из нитеводителя может быть увеличено. 35 Язычковая игла 2а (фиг.32) содержит стержень 114, пятку 115, хвостовик 116 и головку 117, расположенную над упором 8 высотой и, находящимся с тыльной стороны стержня 114. Иглы прижимаются к игльному 40 цилиндру 7 пружинными поясками 118 (фиг.27), перемещение которых ограничивается буртиком 119 игольного цилиндра 7. Игольный цилиндр (фиг.33) включает 45 игольные пазы 120, изготовленные так, что в месте размещения головок 117 игл 2а у торцовой поверхности цилиндра (месте к), высота л межпазовых перегородок 121 (фиг.34) относительно днищ 122 игольных 50 пазов меньше высоты м упоров 8 игл 2а, что необходимо для размещения петельных рядов на игольном цилиндре за спинками игл. Поверхность цилиндра, образованная межпазовыми перегородками 121, разме- 55 щенными у торцовой поверхности к цилиндра составляет калибрующее устройство для формирования внутреннего диаметра трикотажа. Работает машина следующим образом. 10 При включении привода (не изображенного) вращаются грунтовые нитеводители 61 со своим шпулярником, оснащенным поковками 58 грунтовых нитей 4, и синхронно с ними при помощи зубчатой передачи, состоящей из шестерен 57, 56, вала 55, шестерен 54 и 52 и поводков 53, замочные системы 46 с уточными нитеводителями 47, заправленными уточными нитями 6, сходящими с поковок 51, размещенных на шпулярнике уточных нитей, установленном на шестерне 52. При этом иглы совершают возвратно-поступательные движения в пазах игольного циликдра 7, а нитеводители взаимодейству ют с иглами соответствен но способу выработки (фиг.2 и 3). Грунтовые нитеводитепй 61 прокладывают под крючки язычковых игл 2а грунтовые нити 4, которые кулируются между прокладчиками За основных нитей 1, смонтированными в устройстве 63, и иглами 2а и протягиваются через старые петли, образуя новые петли 5а. Уточная нить 6 нитеводителем 47 накладывается на петли 5а, сбрасывает протяжки петель скулированных нитей с прокладчиков За, прижимает к игольному цилиндру 7 петли 5а. Иглы 2а во время заключения своими упорами 8 перемещают уточную нить 6 под прокладчики За основных нитей 1 и "прибивают" ее к ранее вывязанному петельному ряду и т.д. Общая регулировка плотности вязания осуществляется путем изменения хода игл 2а относительно прокладчиков За, играющих роль "отбойного гребня", соответствующими поворотами гаек 83 и 84 (фиг.27) регулировка плотности вязания каждой замочной системы производится вращением регулировочных винтов 74. Благодаря тому, что в процессе вязания уточные нити 6 навивают на петли глади, опирающиеся на игольный цилиндр 7, образованный поверхностью межпазовых перегородок 121, сдвигают, а затем сорасываюУ с него, получаемое полотно весьма равномерно по внутреннему диаметру. Благодаря тому, что во время кулирования грунтовых нитей в петли последние относительно уточных нитей размещают1 под углом около 90°, на них представляется возможным разместить одну над другой несколько уточных нитей, прижать их к цилиндру и азі ем заработать в трикотаж упорядочение расположенными при БЫВЯзывании петель, увеличенных по своей высоте. При "этом производительность машины увеличивается в 2-4 раза. Особый прирост производительности машины происходит при заправке машины несколькими основными нитями в меж 11 1694734 12 игольные промежутки и накладывании на в качестве армирующего материала для пропетли нескольких уточных нитей, изводства жестких шлангов путем испольПроизводительность машины увеличизования в качестве основных нитей жестких материалов, например жилки, металличевается и за счет повышения КПВ машины, так как шпулярник уточных нитей смонти- 5 ской проволоки и т.п. • Кулирный уточно-основный трикотаж рован на верхней шестерне 52, что позвотрубчатой формы (фиг.37), состоящий из пеляет без увеличения габаритов машины по тель 5, составляющих петельные ряды куширине значительно увеличить габариты лирной глади, вдоль которых с лицевой ее поковок с уточными нитями (наиболее массоемкими сравнительно с поковками с 10 стороны размещены уточные нити 6, а нити 1, 1а, 16, 1в основы упорядоченно распологрунтовыми нитями). жены между петельными столбиками с изТак как машина не нуждается в товаронаночной ее стороны, целесообразно оттяжном механизме, представляется возприменять в качестве армирующего материможным при выработке трикотажа, применяемого в качестве чехла для шлан- 15 ала для производства гибких жестких шлангов путем использования в качестве уточных гов, получаемых путем пропитки его герменитей жестких материалов, например протизирующим составом или путем волоки. заполнения внутренней поверхности чехла Кулирный уточно-основный трикотаж пленкой, резиной и пр., разместить устройство для герметизации чехла изнутри его, 20 трубчатой формы (фиг.38), состоящий из петель 5, составляющих петельные ряды кучто позволит значительно удешевить техлирной глади, вдоль которых с лицевой ее нологический процесс их изготовления в • стороны размещены уточные нити 6, 6а. 66, целом: 6в, упорядоченно расположенные на пеПри этом возможно выполнение маши-* ны с горизонтальным расположением 25 тельные ряды, а нити 1, 1а, 16, 1в основы, игольного цилиндра, что упрощает технолоупорядоченно расположенные между пегический процесс изготовления шлангов в тельными столбиками с изнаночной ее стоцелом. роны, целесообразно применять в качестве армирующего материала для пропитки его КулирныЙ уточно-основный трикотаж трубчатой формы (фиг.35) состоит из петель 30 латексами для изготовления пожарных, 5, составляющих петельные ряды кулирной мелиоративных рукавов и т.д , так как обглади, вдоль которых с лицевой ее стороны щая плотность трикотажа увеличивается размещены уточные нити 6, а основные нити по причине уменьшения количества отвер1 - между петельными столбиками с изнастий в трикотаже, образуемых петлями ку-' ночной ее стороны. 35 лирной глади на единицу площади. По этой же причине целесообразно применять его Благодаря тому, что уточные нити б расв качестве фильтровальных рукавов при положены с лицевой стороны кулирной глапроизводстве цемента, красителей и т.д., ди и изнаночной относительно основных очистке жидкостей, аэрозолей, а также для нитей 1, петли 5 кулирной глади лишены возможности сближаться по петельным ря- 40 транспортирования сыпучих и гранулиродам во время релаксации нитей, и трикотаж ванных продуктов и т.д. в цепом имеет однородную структуру. Формула изобретения Такой трикотаж можно назвать кулирным изнаночным уточно-основным 1. Способ выработки кулирного уточнотрикотажем, допускающим большое раз- 45 основного трикотажа трубчатой формы на' нообразие его применения. Например, такругловязальной машине, при котором оской трикотаж целесообразен для новные нити прокладывают в межигольные применения его в качестве армирующего промежутки, образуя венец основы, с внешматериала для производства шлангов споней стороны которого под крючки язычкособом пропитки его полимерами, латекса- 50 вых игл прокладывают грунтовые нити, ми и т.д., а также фильтровальных рукавов. уточные нити прокладывают за спинки игл, Кулирный уточно-основный трикотаж после чего осуществляют образование петрубчатой формы (фиг.36), состоящий из петель из грунтовых систем, о т л и ч а ю тель 5, составляющих петельные ряды кущ и й с я тем, что, с целью повышения лирной глади, вдоль которых с лицевой ее 55 качества трикотажа, при образовании стороны размещено несколько уточных нипетель грунтовые нити кулируют в петтей 6, 6а, 66, 6в, упорядочение расположенли вовнутрь венца основы. ных на петельных рядах а основные нити 1 2, Способ по п . 1 , о т л и ч а ю щ и й с я - между петельными столбиками с изнаночтем, что ход петель вовнутрь венца основы ной ее стороны, целесообразно применять ограничивают элементом машины, а петли 13 1694734 14 сдвигают от места выхода основных нитей ально неподвижные прокладчики основиз своих прокладчиков. ных, размещенные между иглами, о т л и 3. Способ по пп.1 и 2 , о т л и ч а ю щ и й ч а ю щ а я с я тем, что, с целью повышес я тем, что на петли перед сдвигом их под ния качества вырабатываемого трикотаместо выхода основных нитей из своих прожа, прокладчики основных нитей кладчиков накладывают одна над другой неразмещены соответственно под уточнысколько уточных нитей. ми и над грунтовыми нитеводителями, иг4. Кругловязальная машина для выралы с тыльной стороны спинок под ботки кулирного уточно-основного трикотаязычками оснащены упорами, при этом жа трубчатой формы, содержащая 10 высота межпазовых перегородок игольигольницу с пазами для язычковых игл, заницы меньше высоты упоров игл. мочные системы с клиньями, образующими 5. Машина по п.4, о т л и ч а ю щ а я с я каналы для прохождения пяток игл, нитевотем, что игольница выполнена в виде дители грунтовых и уточных нитей и радипланшайбы. 15 Отбойная шберхноть Фиг.1 Спинка иглы 1694734 LO 1694734 1694734 Г-Г за фиг 4 фиг 5 ж- ж Е-Е Д-Д И-И фие.В И-И фиг 8 (риг 7 фие.9 1694734 /И-(И Фиг.Ю Фиг. И РяЭигл . ІІ За 6 1694734 1694734 2ft Фиг. Фиг. П 1694734 25 Фиг. 19 Ря5 игл Плоскость от5оя Фиг. И Фиг. 23 1694734 т-т 2 J WZZZZZZZl -\ Фиг. 15 56 \wv (риг. 26 • 1694734 фие-27 1694734 90 Фиг. 29 99 97 Фи г. 30 106 Фиг. ЗІ 1694734 H7 Ф иг ? 1694734 Фи?. 36 Редактор Л Павлова Составитель А Голант Техред М.Моргеитал Корректор М.Шароши Заказ 4134 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ҐКНТ СССР 113035, Москва Ж-35 Раушская наб , 4/5 Производственно-издательский комбинат "Патент", г Ужгород, ул Гагарина 101
