Електропровідна тканина

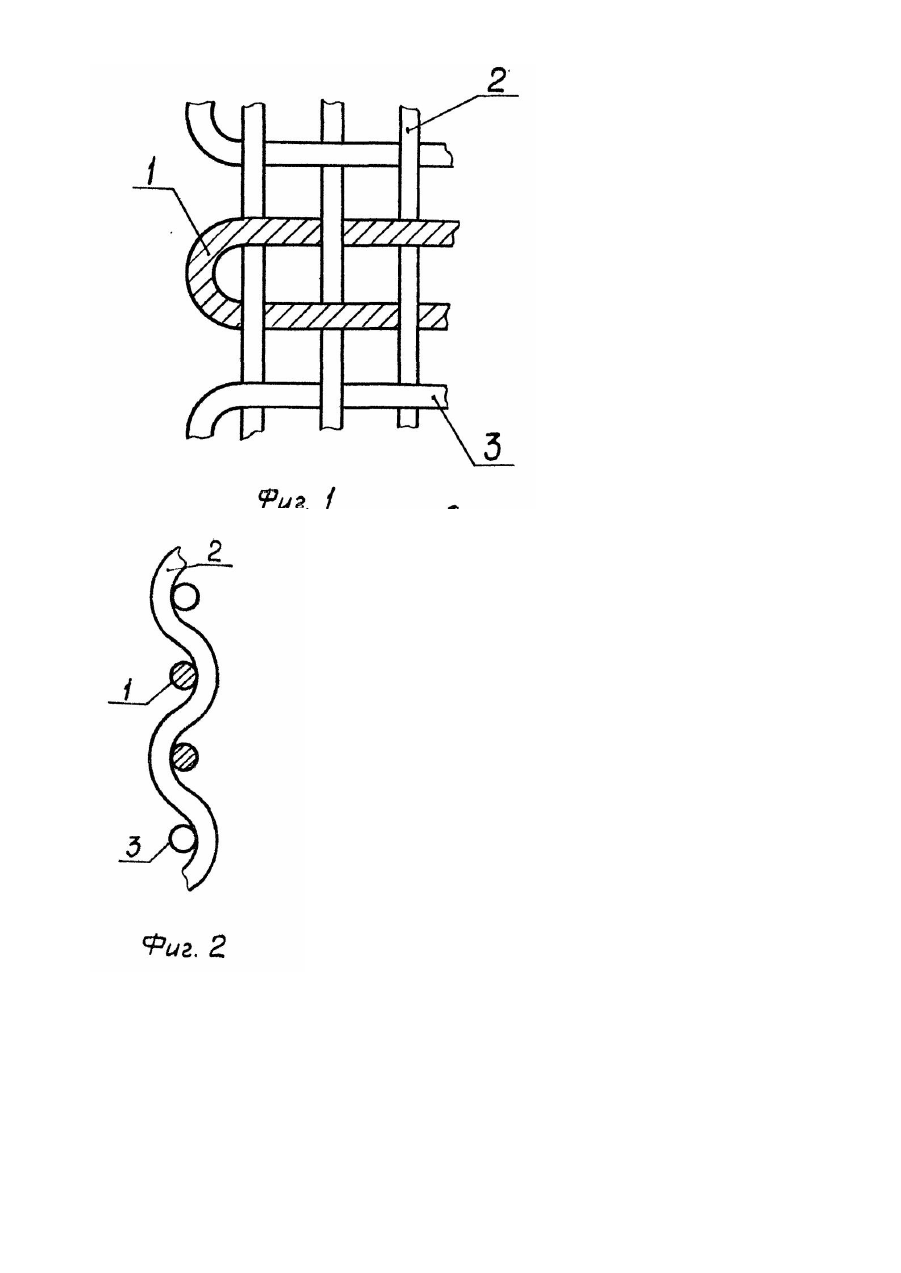

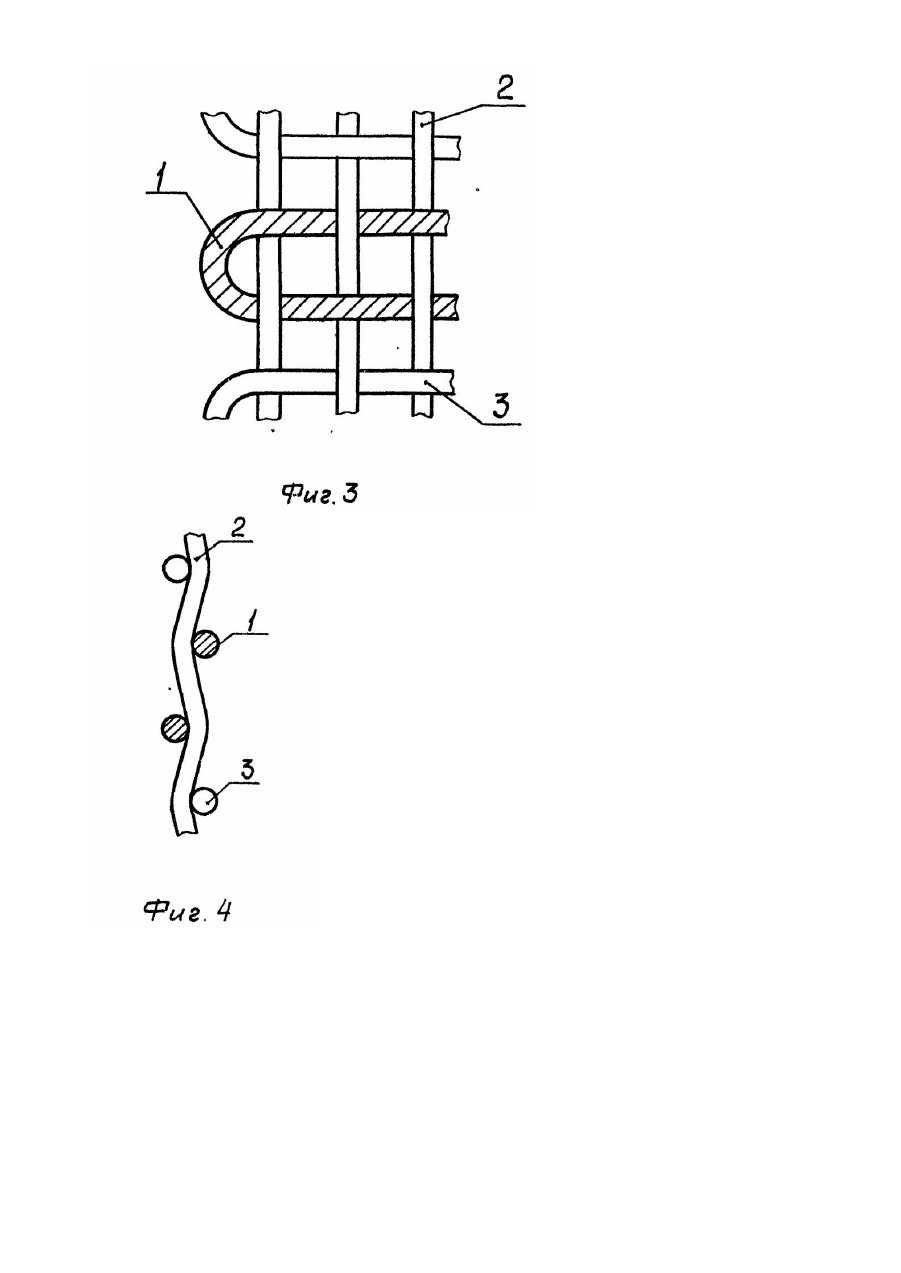

Изобретение относится к текстильной промышленности и может быть использовано для производства тканых электронагревательных элементов. Известна электропроводящая ткань, содержащая электроизоляционные основные нити и две группы уточных нитей, одна из которых электроизоляционная, а другая -электропроводящая [1]. Известна также ткань с электропроводящей нитью, содержащая электроизоляционные основные нити и две группы уточных нитей, одна из которых содержит электропроводящие, а другая - электроизоляционные нити, при этом электроизоляционные основные и уточные нити выполнены из безусадочного материала в видетермофиксированных полиэфирных нитей [2]. Общим недостатком известных тканей с электропроводящей нитью является низкая надежность, связанная с выходом электропроводящей нити за плоскость ткани при ее нагреве. Это связано с тем, что токопроводящий сердечник электропроводящей нити при нагреве удлиняется, а длина и ширина ткани из-за выполнения всех электроизоляционных нитей из безусадочного материала остаются неизменными, и сил трения в местах контакта основных нитей с электропроводящей нитью уже недостаточно для удержания ее в исходном положении в ткани. Вследствие этого электропроводящая нить как бы раздвигает две соседние верхние или нижние основные нити и петлей выходит за плоскость ткани, что может привести к нарушению целостности нагревательного элемента, замыканию и другим нежелательным последствиям. В основу изобретения поставлена задача усовершенствования электропроводящей ткани путем компенсации термического удлинения электропроводящей нити, чем обеспечивается надежная фиксация электропроводящей нити в стр уктуре ткани и исключается возможность ее выхода за плоскость ткани и за счет этого повышается надежность. Поставленная задача решается тем, что в электропроводящей ткани, содержащей переплетенные с электроизоляционными основными нитями две группы уточных нитей. одна из которых представляет собой электропроводящие, а другая - электроизоляционные нити из безусадочного материала, согласно изобретению, основные нити выполнены из материала, имеющего усадку. Существует значительное количество нитей, имеющих усадку при нагреве. При Изготовлении нагревательных элементов гибких электробытовых приборов (электрогрелки и т.п.) целесообразно использовать в качестве основных (усаживающихся) нитей полиэфирные нити, а в качестве уточных - термофиксированные полиэфирные нити, не имеющие усадки. На чертеже представлены: на фиг.1 - структура электронагревательной ткани до нагрева; на фиг.2 - сечение ткани вдоль основных нитей до нагрева; на фиг.3 - структура электронагревательной ткани после нагрева; на фиг.4 - сечение ткани вдоль основных нитей после нагрева. Когда ткань с электропроводящей нитью 1 соткана, то ее строение (структура) соответствует строению (структуре) ткани прототипа. При прохождении тока по электропроводящей нити 1 она нагревается, нагревая всю ткань, т.е. все электроизоляционные основные 2 и уточные нити 3. Поскольку уточные электроизоляционные нити 3 выполнены из безусадочного материала, то при нагреве не происходит изменение их длины. А основные электроизоляционные нити 2 при нагреве начинают усаживаться вследствие выполнения их из усадочного материала. При этом в местах контакта основных нитей с электропроводящей нитью 1 увеличиваются силы трения от напряжений, возникающих при температурной усадке основных нитей, т.е. те напряжения, которые возникают при усадке основных нитей, еще сильней закрепляют электропроводящие нити в самой ткани. Кроме того, по мере температурной усадки увеличивается сила взаимного давления основных нитей навстречу друг др угу, увеличивая кривизну электропроводящей уточной нити, тем самым компенсируя их термическое удлинение, равномерно распределяя его вдоль всей уточной длины. Этих сил становится достаточно для удержания электропроводящей нити в исходном состоянии, несмотря на ее удлинение от нагрева. Таким образом, обеспечена надежная фиксация электропроводящей нити в структуре ткани и исключена возможность ее выхода за плоскость ткани. Использование изобретения позволит повысить надежность ткани с электропроводящей нитью.
