Пристрій і спосіб записування інформації та носій запису

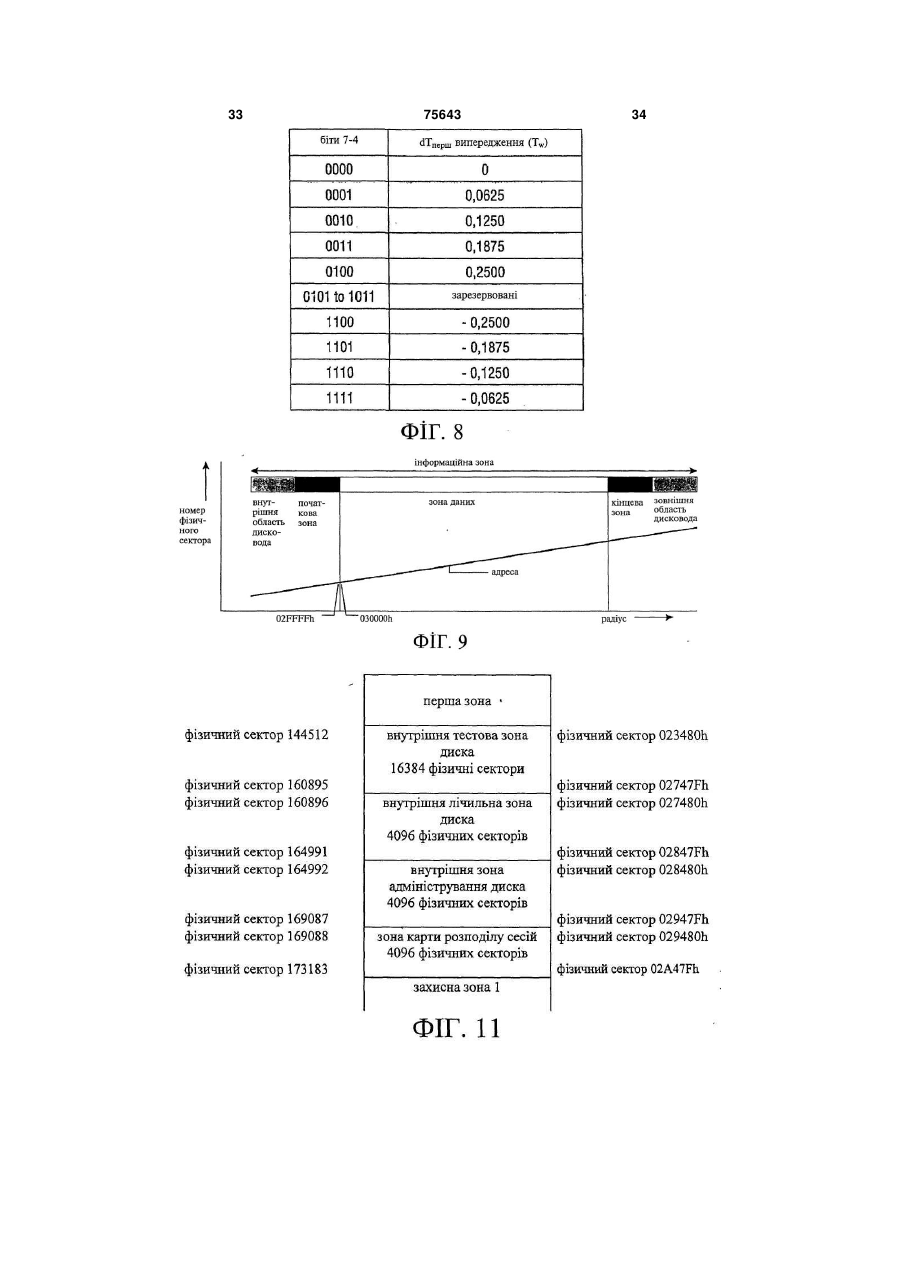

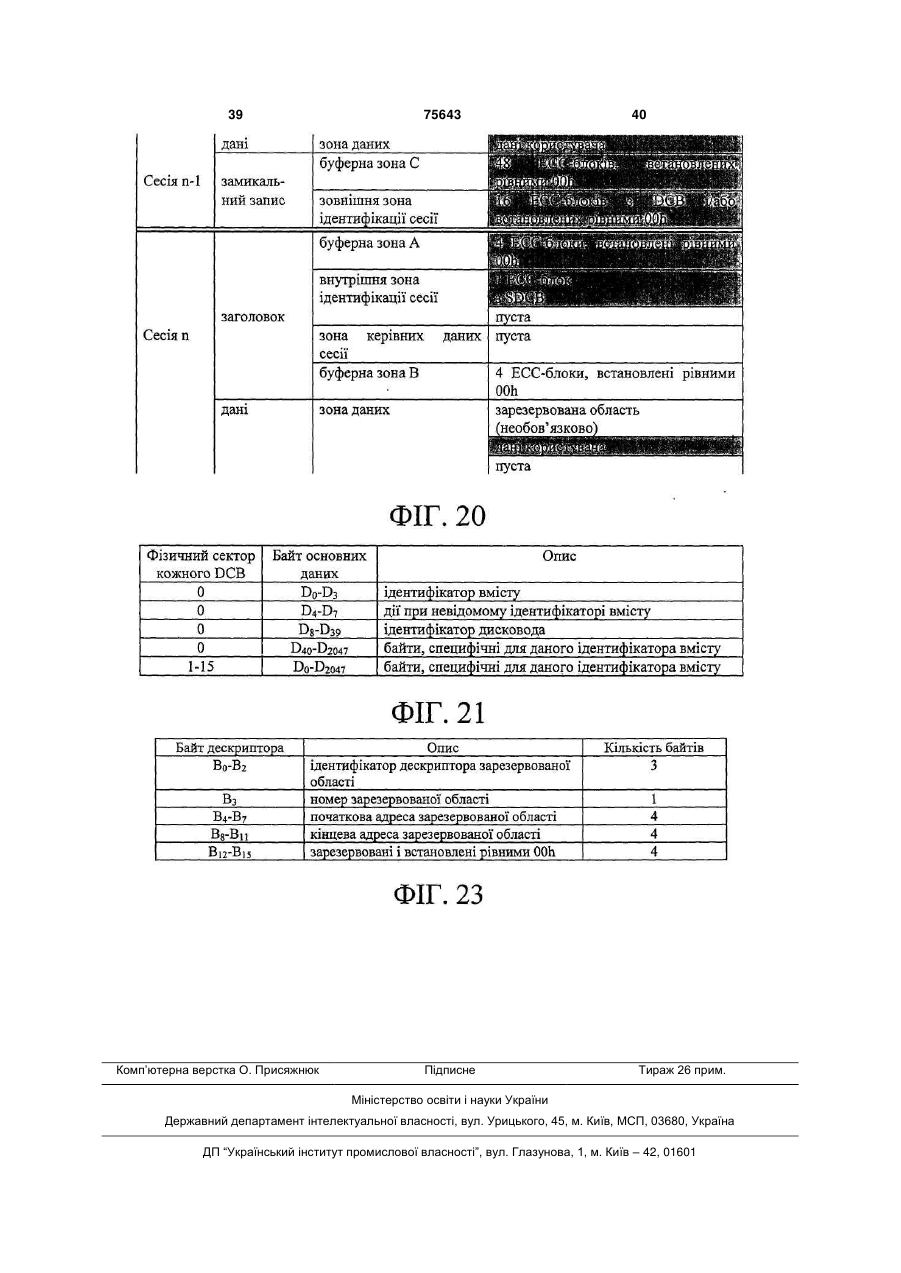

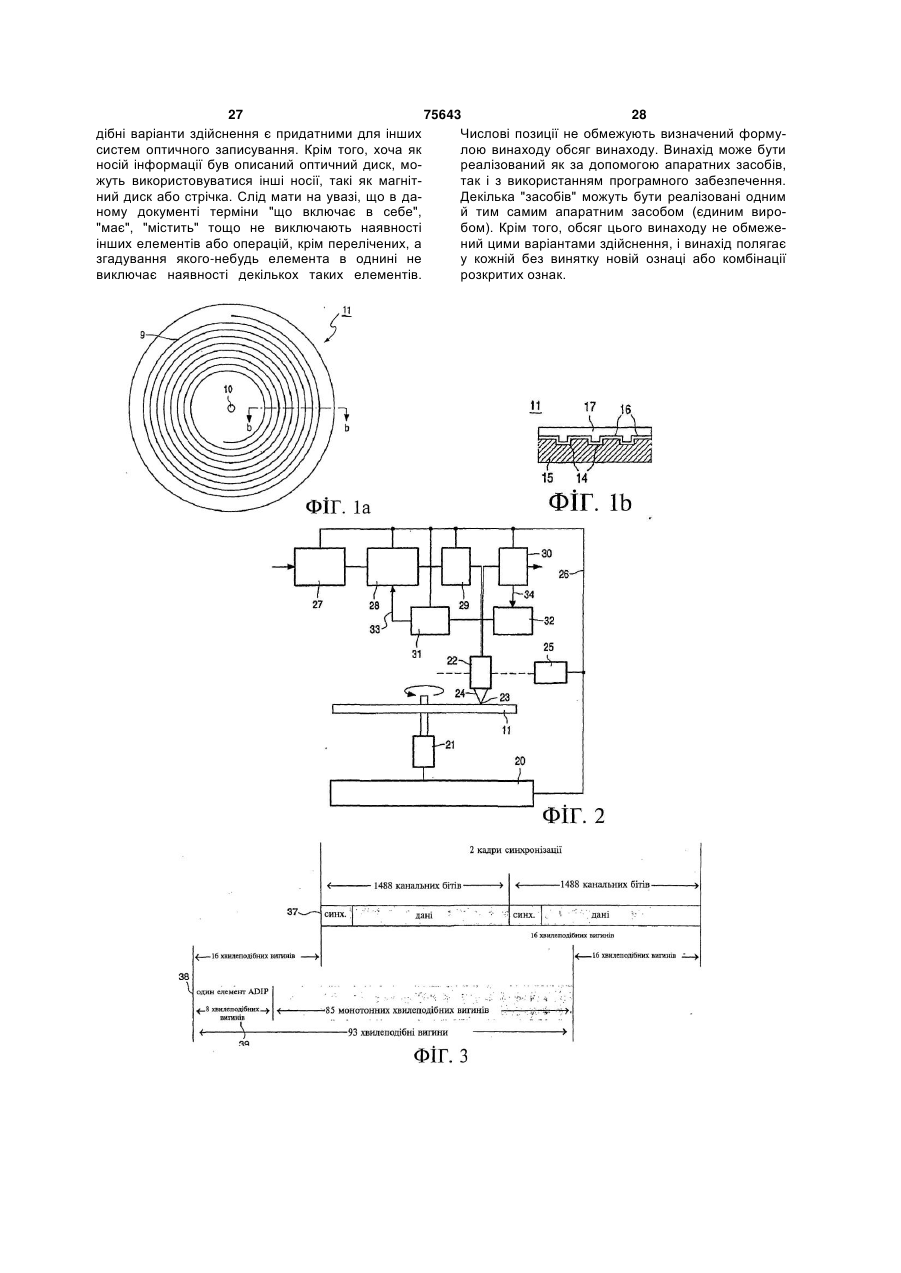

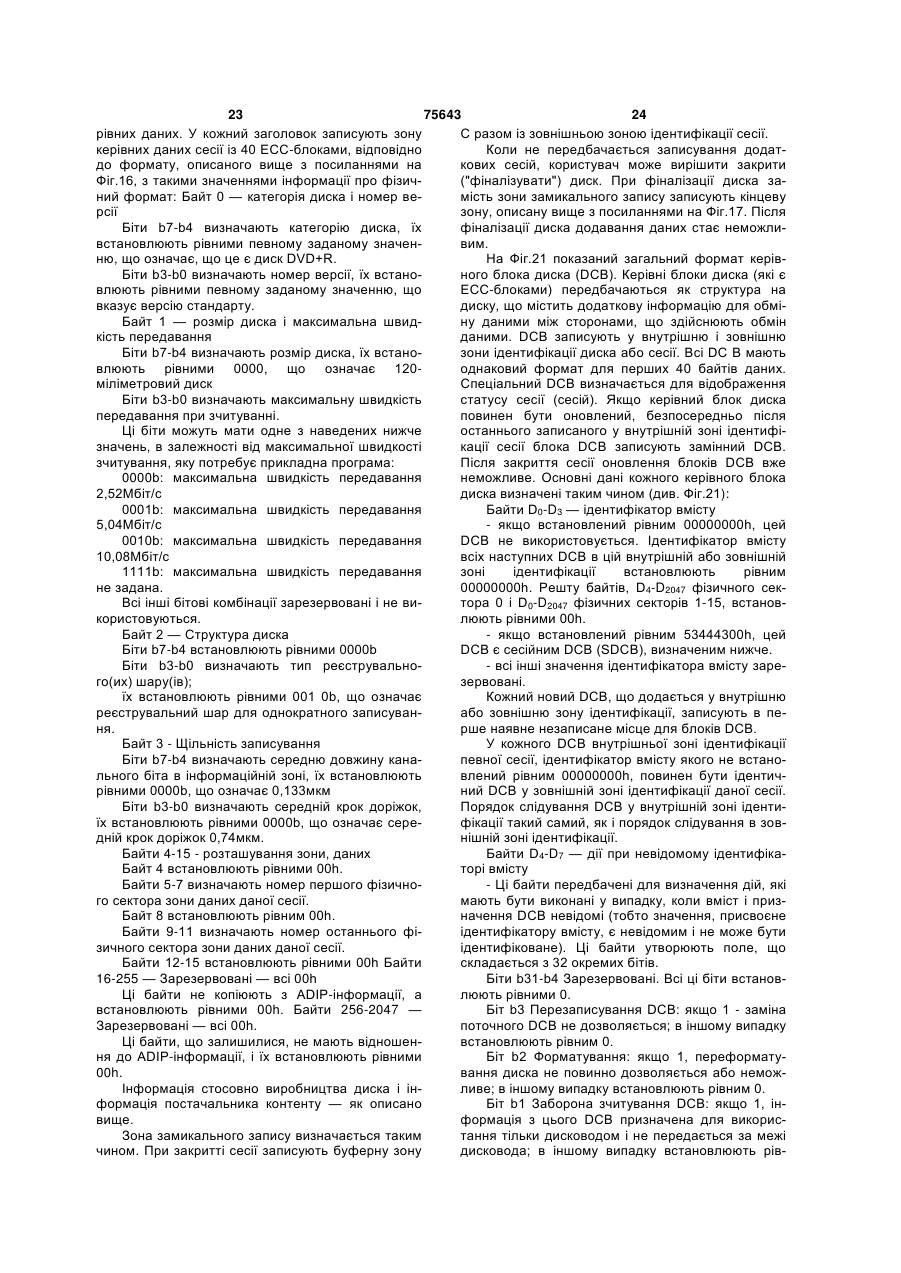

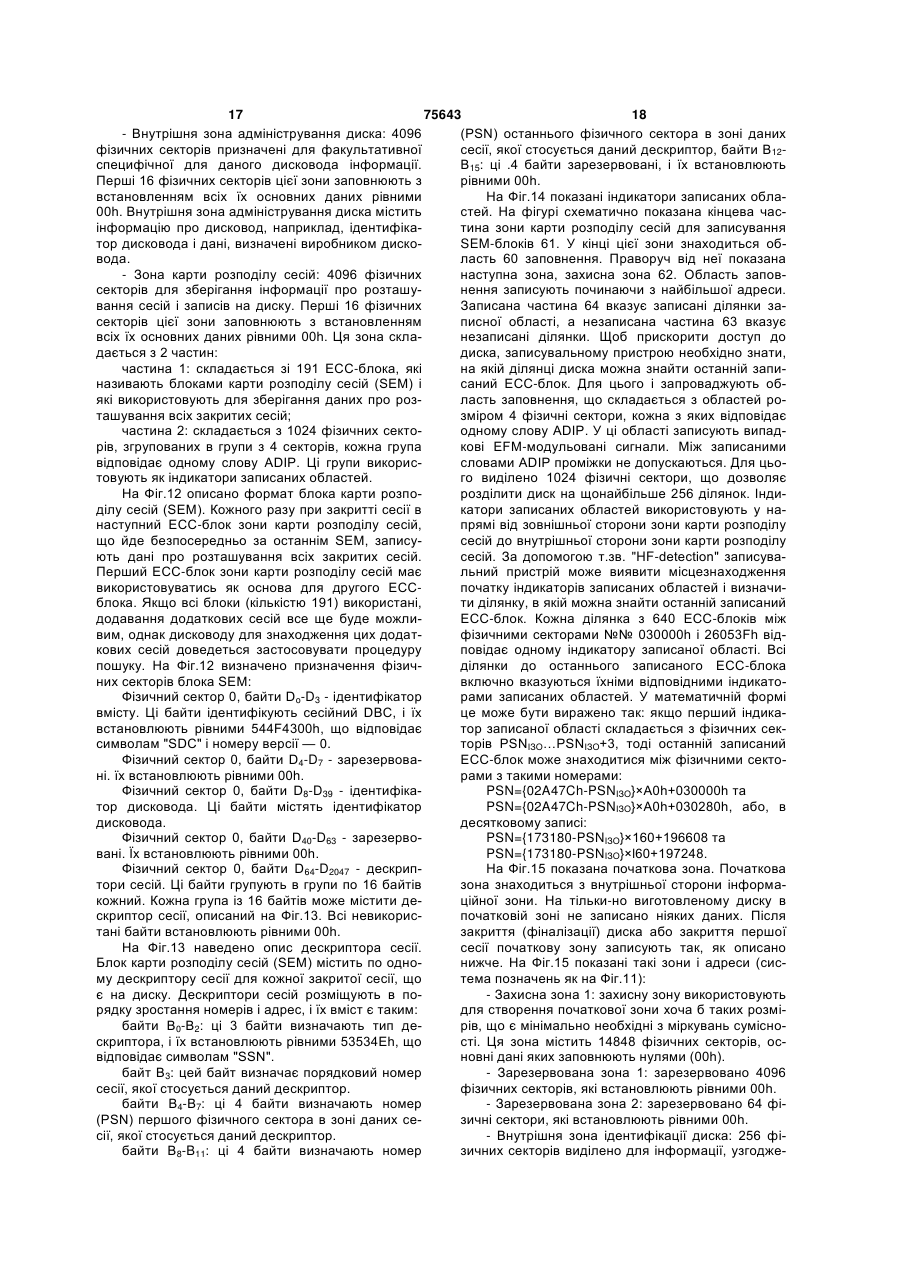

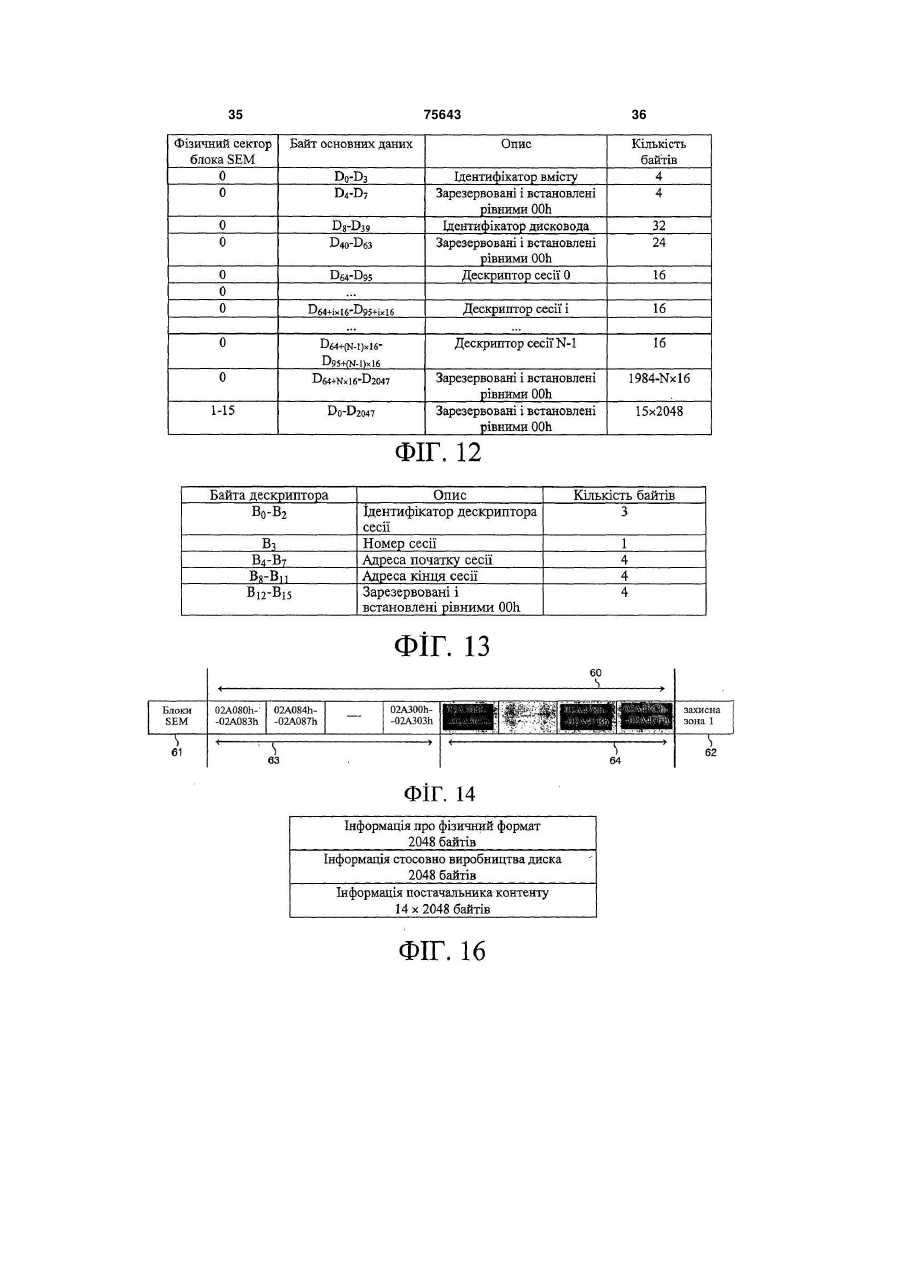

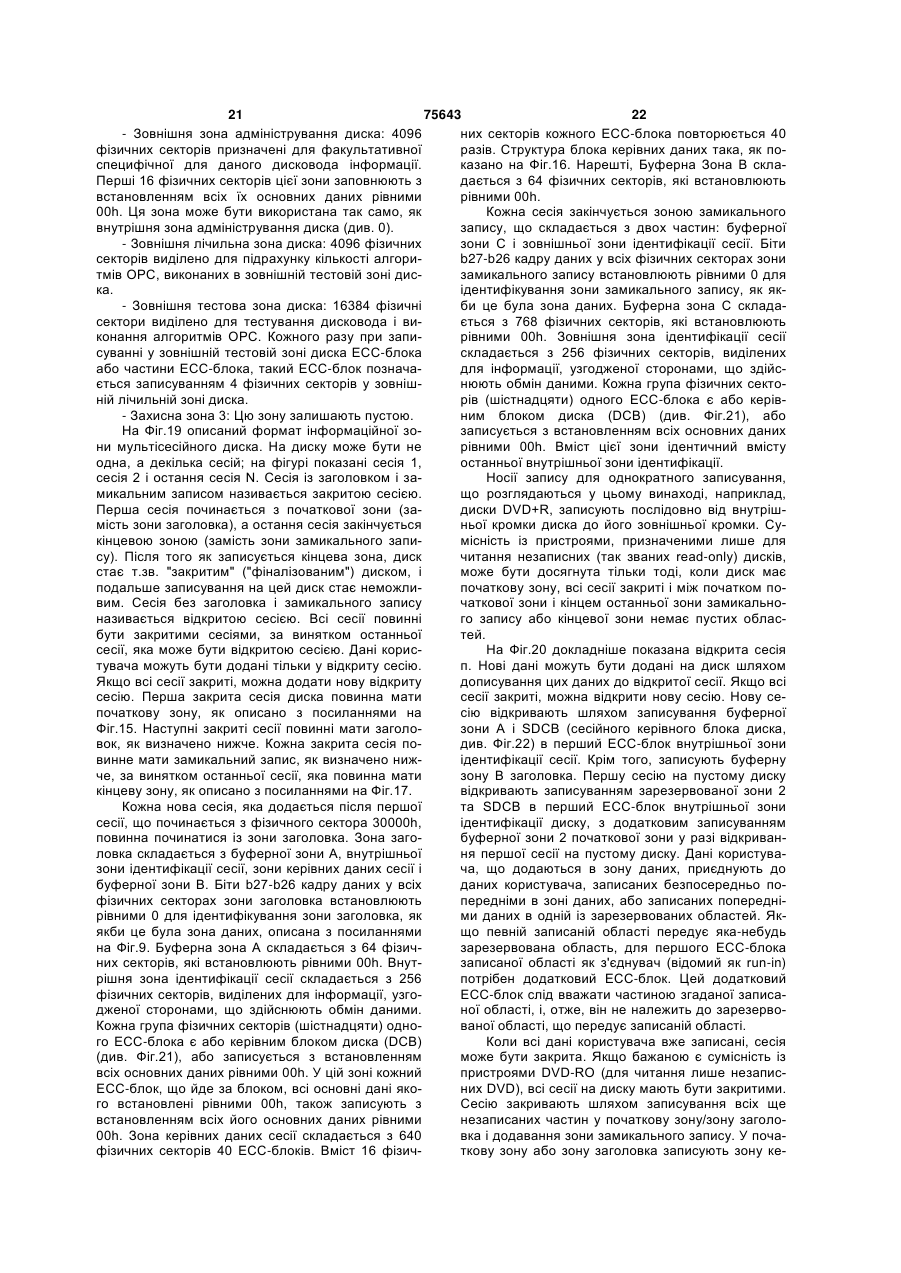

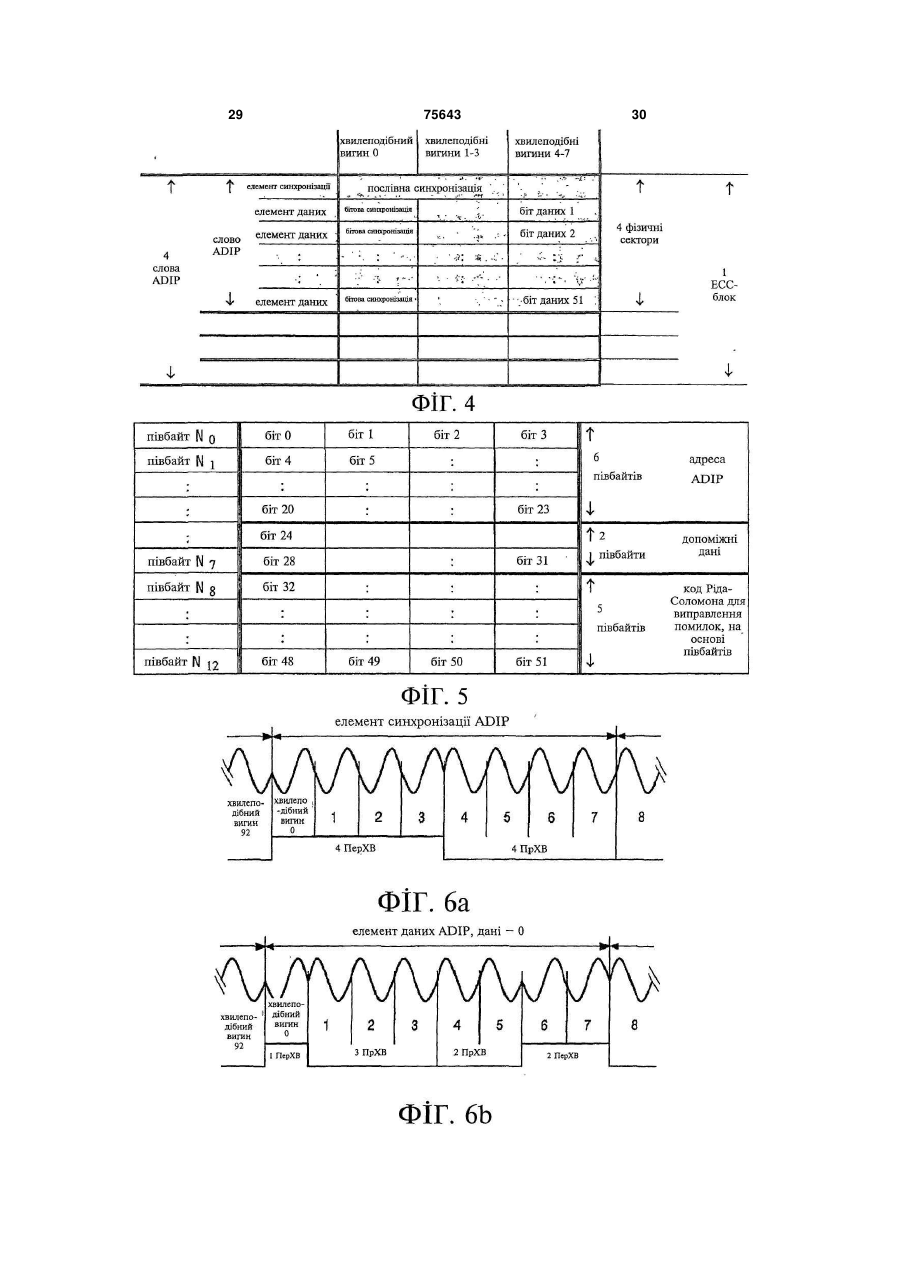

1. Пристрій для записування інформації на доріжку в записній області носія запису в щонайменше один інформаційний том, що має початкову зону, зону даних і кінцеву зону, причому цей пристрій включає в себе записувальний засіб (22) для записування міток, що відображають згадану інформацію, і засіб керування (20) для записування і читання інформаційного тому, який відрізняється тим, що засіб керування включає в себе засіб утворення сесій (31) для відкриття сесії шляхом записування даних заголовка, що включає: - першу буферну зону на початку початкової зони тому, і - щонайменше один сесійний керівний блок (SDCB) в пустій області початкової зони, що залишилася після згаданої буферної зони, який містить дані стосовно тому, що характеризують статус і вміст даної сесії; а також для закриття сесії, для утворення інформаційного тому, шляхом записування: - керівних даних сесії, що вказують на те, що цей інформаційний том закритий, в пустій області початкової зони, що залишилася, і - даних замикального запису після останньої інформації, записаної в зоні даних, для утворення кінцевої зони тому; а також включає в себе засіб виявлення (32) для зчитування сесійного керівного блока із згаданої початкової зони. 2. Пристрій за п. 1, який відрізняється тим, що сесійний керівний блок (SDCB) містить щонайме 2 (19) 1 3 75643 4 такий саме вміст, як і сесійний керівний блок в по- даних замикального запису після останньої інфочатковій зоні даного тому, так що цей сесійний рмації, записаної в зоні даних, для утворення кінкерівний блок містить дані стосовно тому, що хацевої зони тому. рактеризують статус і вміст повністю записаної 12. Носій запису, що має доріжку в записній облассесії. ті для записування щонайменше одного інформа11. Спосіб записування інформації на доріжку в ційного тому, що має початкову зону, зону даних і записній області на носії запису в щонайменше кінцеву зону, причому ця доріжка містить мітки, що один інформаційний том, що має початкову зону, відображають інформацію і керівні дані, утворюючи інформаційний том, який відрізняється тим, зону даних і кінцеву зону, причому цей спосіб включає записування міток, що відображають згащо він містить відкриту сесію, що містить дані задану інформацію і керівні дані, з утворенням інфоголовка, що включають: рмаційного тому, який відрізняється тим, що він - першу буферну зону на початку початкової зони включає відкриття сесії шляхом записування датому, і них заголовка, що включають: - щонайменше один сесійний керівний блок в пус- першу буферну зону на початку початкової зони тій області початкової зони, що залишилася після тому, і буферної зони, який містить дані стосовно того, - щонайменше один сесійний керівний блок що характеризують статус і вміст даної сесії; (SDCB) в пустій області початкової зони, що залиа також тим, що він містить закриту сесію, що шилася після згаданої буферної зони, який містить утворює інформаційний том, що містить: дані стосовно тому, що характеризують статус і - керівні дані сесії у початковій зоні, що вказують вміст даної сесії; на те, що цей інформаційний том закритий, і а також закриття сесії для утворення інформацій- дані замикального запису, розташовані після ного тому шляхом записування: останньої інформації, записаної в зоні даних, для - керівних даних сесії, що вказують на те, що цей утворення кінцевої зони тому. інформаційний том закритий, в пустій області початкової зони, що залишилася, і Цей винахід стосується пристрою для записування інформації на доріжку в записній області носія запису в щонайменше один інформаційний том, що має початкову зону, зону даних і кінцеву зону, причому цей пристрій включає в себе записуючий засіб для заміток, що відображають інформацію, і засіб керування для записування і читання інформаційного тому. Крім того, винахід стосується способу записування інформації на доріжку в записній області носія запису в щонайменше один інформаційний том, що має початкову зону, зону даних і кінцеву зону, причому цей спосіб включає записування міток, що відображають згадану інформацію і керівні дані, з утворенням інформаційного тому. Крім того, винахід стосується носія запису, що має доріжку в записній області для записування щонайменше одного інформаційного тому, що має початкову зону, зону даних і кінцеву зону, причому ця доріжка містить мітки, що відображають інформацію і керівні дані, утворюючи інформаційний том. Пристрій і спосіб записування інформаційних сигналів на носій запису відомі з патенту США № 5,341,356 (PHN 13661). Інформацію кодують з утворенням інформаційного блока, що містить слова даних і слова коду виправлення помилок для виправлення помилок в цьому інформаційному блоці. Пристрій включає в себе записуючий засіб для заміток, що відображають ці інформаційні блоки. Інформацію щонайменше одного інформаційного блока модулюють з одержанням модульованого сигналу і записують на доріжці в заздалегідь визначених місцях, які вказуються інформацією стосовно місцеположення, заздале гідь запровадженою на доріжці. Пристрій записує інформацію сформатованою в послідовні томи, які називають також сесіями, у мультисесійному форматі (тобто у форматі, що дозволяє дописування сесій). Кожний том має початкову зону, зону даних і кінцеву зону. Пристрій має засіб керування для записування і зчитування даних стосовно місцеположення, що вказують розташування записаних інформаційних томів. Зокрема, у кінцевій зоні записують вказівник для визначення місцезнаходження початкової зони даної сесії. Крім того, початкова зона містить інформацію про місцезнаходження кінцевої зони даної сесії, і, отже, початкової зони наступної сесії (за її наявності). Для визначення місцезнаходження певної конкретної сесії пристрій може визначати місцезнаходження останньої записаної сесії шляхом виявлення межі незаписаної області і зчитування останньої кінцевої зони і проходити вздовж ланцюжка сесій до початку записаної області. В альтернативному варіанті, пристрій може зчитувати початкову зону першої сесії і проходити вздовж ланцюжка сесій шляхом зчитування початкових зон послідовних томів. В окремій області, за межами зони, призначеної для даних користувача, може бути збережена додаткова інформація про сесії, наприклад, про статус і зміст сесій. Час, необхідний для доступу до певної конкретної сесії, визначається тривалістю часу, необхідного для проходження згаданого ланцюжка сесій і зчитування згаданої інформації про сесії. На носії запису, що передбачає однократне записування, такому як CD-R, дані стосовно місцеположення не можуть бути перезаписані. Метою винаходу є створення більш гнучкої си 5 75643 6 стеми записування інформації про сесії. сесії, полягає в тому, що така інформація про сеДля цього пристрій, охарактеризований на посію може бути використана пристроями, призначечатку опису винаходу, відрізняється тим, що зганими лише для читання незаписних дисків. Такі даний засіб керування включає в себе засіб утвопристрої, призначені лише для читання незаписрення сесій для відкриття сесії шляхом них носіїв запису, як правило, не можуть звернутизаписування даних заголовка, що включають перся до інформаційної зони, розташованої перед шу буферну зону на початку початкової зони тому і початковою зоною, визначеною для носіїв запису щонайменше один сесійний керівний блок в пустій незаписного типу (придатних лише для читання). області початкової зони, що залишилася після Винахід побудовано на нижченаведеному спозгаданої буферної зони, який містить дані стосовстереженні. Винахідниками було помічено, що існо тому, що характеризують статус і вміст даної тотну частину тривалості часу реакції записуваносесії, а також для закриття сесії, для утворення го пристрою запису на запит на записування інформаційного тому, шляхом записування керівзаймає час, необхідний для одержання даних стоних даних сесії, що вказують на те, що цей інфорсовно місцеположення сесії, до якої звертатимутьмаційний том закритий, в пустій області початкової ся. Відповідно, винахідники вбачили можливість зони, що залишилася, і даних замикального запису скорочення цього часу реакції шляхом записуванпісля останньої інформації, записаної в зоні даних, ня інформації стосовно статусу і вмісту сесії в подля утворення кінцевої зони тому, а також включає чаткову зону даної сесії. в себе засіб виявлення для зчитування сесійного У одному з варіантів здійснення пристрою секерівного блока із згаданої початкової зони. Спосійний керівний блок містить щонайменше один сіб, охарактеризований на початку опису винаходескриптор попередньої сесії, причому цей деду, відрізняється тим, що він включає відкриття скриптор попередньої сесії містить адресу початку сесії шляхом записування даних заголовка, що і адресу кінця раніше записаного інформаційного включають першу буферну зону на початку початтому. Це є корисним для визначення місцезнахокової зони тому і щонайменше один сесійний керідження записаних даних попередніх сесій. Зокревний блок в пустій області початкової зони, що ма, це стосується видалених даних, наприклад, залишилася після згаданої буферної зони, який файлів комп'ютерної прикладної програми, які бумістить дані стосовно тому, що характеризують ли видалені шляхом стирання посилань на них з статус і вміст даної сесії, і включає закриття сесії даних управління контентом користувача, напридля утворення інформаційного тому шляхом запиклад, файлової системи UDF. При необхідності сування керівних даних сесії, що вказують на те, відновити такий видалений файл пристрій може що цей інформаційний том закритий, в пустій обзвернутися до раніше записаних сесій для відновласті початкової зони, що залишилася, і даних лення більш ранніх копій даних управління контензамикального запису після останньої інформації, том, які все ще містять посилання на такі видалені записаної в зоні даних, для утворення кінцевої дані. зони тому. Носій запису, охарактеризований на Ці та інші аспекти винаходу буду пояснені з початку опису винаходу, відрізняється тим, що він посиланням на варіанти здійснення, описані як містить відкриту сесію, що містить дані заголовка, приклади в подальшому описі і з посиланнями на що включають першу буферну зону на початку прикладені графічні фігури, на яких: початкової зони тому і щонайменше один сесійний Фіг.1а — носій запису (вигляд зверху), керівний блок в пустій області початкової зони, що Фіг.1b - носій запису (поперечний перетин), залишилася після буферної зони, який містить Фіг.2 —пристрій, що записує, дані стосовно тому, що характеризують статус і Фіг.3 — формат ADIP та інформаційних блоків, вміст даної сесії, а також тим, що він містить заФіг.4 — структура слова ADIP, криту сесію, що утворює інформаційний том, що Фіг.5 — структура, що використовується для містить керівні дані сесії, що вказують на те, що виправлення помилок у ADIP-інформації, цей інформаційний том закритий, у початковій зоФіг.6 — правила модуляції ADIP, ні, і дані замикального запису, розташовані після Фіг.7 — таблиця фізичної інформації про диск, останньої інформації, записаної в зоні даних, для Фіг.8 — часові поправки для переднього фронутворення кінцевої зони тому. Записування сесійту імпульсу, них керівних блоків в початковій зоні сесії забезпеФіг.9 — нумерація секторів носія запису, чує перевагу, яка полягає в тому, що інформація Фіг.10 — формат записаного односесійного для доступу до відкритої на поточний момент сесії диска, і попередніх сесій знаходиться поблизу того місця, Фіг.11 - внутрішня область дисковода, в якому записуватимуться дані користувача. ЗаФіг.12 — формат блока карти розподілу сесій, вдяки тому, що залишається пуста область в поФіг.13 — дескриптор сесії, чатковій зоні, стає можливим подальше оновлення Фіг.14 — індикатори записаних областей, шляхом записування інших сесійних керівних блоФіг.15 — початкова зона, ків при використанні цієї сесії. Коли сесія має бути Фіг.16 — структура блока керівних даних, закрита, пусті області, що залишилися, записуютьФіг.17 — кінцева зона, ся, завдяки чому досягається сумісність із приФіг.18 — зовнішня область дисковода, строями, призначеними лише для читання незапиФіг.19 — формат інформаційної зони мультисних (так званих readonly) дисків, які не можуть сесійного диска, управлятися з незаписаними областями. ДодаткоФіг.20 — докладніша структура відкритої сева перевага, що забезпечується шляхом записусії n, вання сесійних керівних блоків в початковій зоні Фіг.21 — загальний формат керівного блока 7 75643 8 диска (DCB), мий з системи DVD, де кадри включають по 172 Фіг.22 - формат сесійного DCB (SDCB), слова даних і 10 слів парності, і 208 кадрів утвоФіг.23 — дескриптор зарезервованої області, і рюють один ЕСС-блок. Фіг.24 — дескриптор попередньої сесії. В одному варіанті здійснення носія запису доОднакові елементи на різних фігурах позначеріжка містить мультисесійну інформацію, відповідні ідентичними позиціями. но до формату, описаному нижче з посиланнями На Фіг.1а показаний носій запису 11 в формі на Фіг.19-24. диска, який має доріжку 9 і центральний отвір 10. На Фіг.2 показано записувальний пристрій для Доріжка 9, яка визначає собою місцеположення записування інформації на носій запису 11 записпослідовності записаних міток (або міток, що запиного або перезаписуваного типу, наприклад, CD-R суватимуться), що відображають інформацію, виабо CD-RW. Пристрій має засоби для записування конана як спіральна конфігурація витків, що утводля сканування доріжки носія запису, які включарюють практично паралельні доріжки на ють двигун 21 для обертання носія запису 11, гоінформаційному шарі. Носій запису може читатися ловку 22, позиціонувальний блок 25 для грубого за допомогою оптичних методик — так званий оппозиціонування головки 22 на доріжці в радіальтичний диск, і мати інформаційний шар записного ному напрямі і блок керування 20. Головка 22 типу (тобто такого типу, що дозволяє записуванвключає в себе оптичну систему відомого типу для ня). Прикладами записних дисків є CD-R і CD-RW, генерування пучка 24 проміння, що спрямовується a також записні версії DVD, такі як DVD+RW. Дочерез оптичні елементи для фокусування в пляму кладні відомості про DVD-диск можна знайти в 23 на доріжці інформаційного шару носія запису. документі ЕСМА-267: 120mm DVD - Read-Only Disc Пучок 24 проміння генерується джерелом випро(1997). Інформація відображається на інформаціймінювання, наприклад, лазерним діодом. Головка ному шарі шляхом записування вздовж доріжки додатково включає в себе (не показано) привід оптично виявних міток, наприклад, кристалічних фокусування для переміщення фокуса пучка 24 або аморфних міток на матеріалі із змінним фазопроміння вздовж оптичної осі цього пучка і привід вим станом. Доріжку 9 на носії запису записного трекінга для точного позиціонування плями 23 в типу вказує заздалегідь виконана розмітка, що радіальному напрямі на центрі доріжки. Привід створюється під час виготовлення пустого носія трекінга може включати в себе котушки для радіазапису. Ця розмітка утворена, наприклад, допомільного переміщення оптичного елемента або, як жною розміткою 14 (відомою як pregroove), яка альтернатива, може бути виконаний з можливістю уможливлює слідування головки читання/запису зміни кута відбивального елемента. Для записувздовж доріжки під час сканування. Ця розмітка вання інформації проміння регулюють таким чимістить інформацію стосовно місцеположення, ном, щоб на записному шарі створювалися оптичнаприклад, адреси, для вказування положення но виявні мітки. При зчитуванні проміння, відбите блоків даних, які звичайно називають інформаційінформаційним шаром, приймається фотоприйманими блоками. Інформація стосовно місцеполочем звичайного типу, наприклад, чотириплощадження включає спеціальні синхромітки для визнаковим діодом, в головці 22, для формування сигчення місцеположення початку таких налу зчитування і додаткових сигналів інформаційних блоків. Інформацію стосовно місфотоприймача, у тому числі сигналу помилки стецеположення кодують з утворенням кадрів модуження і сигналу помилки фокусування, для керульованих хвилеподібних вигинів, як описано нижвання згаданими приводами фокусування і трекінче. га. Для відновлення інформації сигнал зчитування Фіг.1b — це поперечний перетин, зроблений обробляється процесорним блоком 30 зчитування вздовж лінії b-b носія запису 11 записного типу; на звичайного типу, що включає в себе демодулятор, прозору основу 15 нанесені записний (реєструвадеформатер і блок виведення. Отже, засоби для льний) шар 16 і захисний шар 17. Захисний шар 17 зчитування інформації включають двигун 21, голоможе включати додатковий шар-основу, напривку 22, позиціонувальний блок 25 і процесорний клад, як в DVD, де записний шар виконаний між блок 30 зчитування. Пристрій включає в себе задвома основами товщиною 0,6мм кожна. Допоміжсоби обробки для записування, для обробки вхідна розмітка 14 може бути виконана як поглиблення ної інформації і формування сигналу записування або частина матеріалу основи 15, що виступає, для головки 22, причому ці засоби включають блок або як властивість матеріалу, що відмінна від від27 введення і засоби модулювання, що включають повідної властивості матеріалу навколо допоміжформатер 28 і модулятор 29. Блок керування 20 ної розмітки. керує записуванням і відновленням інформації і Носій запису 11 призначений для зберігання може бути виконаний з можливістю приймання інформації, що відображається модульованими команд від користувача або головного комп'ютера. сигналами, що утворюють кадри. Кадр — це заБлок керування 20 підключається через лінії 26 здалегідь визначена кількість даних, якій передує передавання сигналів керування, наприклад, сиссинхросигнал. Як правило, такі кадри містять татемну шину, до згаданих блока 27 введення, форкож коди для виправлення помилок, наприклад, матера 28, модулятора 29, процесорного блока 30 слова парності. Певна кількість таких кадрів утвозчитування, двигуна 21 і позиціонувального блока рює інформаційний блок, що містить додаткові 25. Блок керування 20 включає в себе схеми керуслова коду для виправлення помилок. Інформавання, наприклад, мікропроцесор, пам'ять для ційний блок — це найменша сукупність даних, що зберігання програм і логічні елементи керування записується, з якої можна надійно відновити інфодля виконання процедур і функцій відповідно до рмацію. Приклад такої системи записування відоцього винаходу, як описується нижче з посилан 9 75643 10 нями на Фігури 3-24. Блок керування 20 може бути них керівних блоків, що містять вже існуючі дані. також реалізований як скінченний автомат на логіБлок 31 для розподілення виконаний з можливістю чних схемах. При здійснюванні операції записувизначення даних про том, про статус і вміст інвання на носії запису утворюються мітки, що відоформаційного тому, який називають також сесією, бражають інформацію. Ці мітки можуть бути будьзокрема, адрес початку і кінця попередніх закритих якого типу, що дозволяє оптичне зчитування; насесій і інформації про зарезервовані області даної приклад, мітки можуть мати вигляд ділянок з коесесії. Спочатку сесію відкривають шляхом записуфіцієнтом відбиття, відмінним від коефіцієнта відвання зони заголовка, що містить дані стосовно биття оточуючого матеріалу, одержаних при тому у сесійному керівному блоці, в тому числі — записуванні на такі матеріали, як барвник, сплав дескриптори сесій (SES), потім можуть бути запиабо матеріал із змінним фазовим станом, або у сані дані користувача, у відповідь на декілька ковигляді ділянок з відмінним від оточуючого матеріманд записування, і, нарешті, сесія закривається алу напрямом намагнічування, одержаних при шляхом заповнення всіх пустих областей, що зазаписуванні на магнітооптичний матеріал. Записулишилися, і записування додаткових сесійних кевання і зчитування інформації для випадку оптичрівних блоків і завершального запису в кінцеву них дисків і придатні правила форматування, визону даного тому, як описано нижче. правлення помилок і канального кодування добре В одному з варіантів здійснення пристрою згавідомі в цій галузі техніки, наприклад, за системою даний блок для розподілення виконаний з можлиCD. Мітки можуть бути утворені за допомогою вістю записування в сесійний керівний блок деплями 23, утвореної на записному шарі за допомоскрипторів попередніх сесій. Для кожної закритої гою пучка 24 електромагнітного проміння, що, як сесії включається дескриптор попередньої сесії, як правило, генерується лазерним діодом. Призначеописано нижче з посиланнями на Фігури 22-24. на для користувача інформація подається в блок Один із практичних варіантів здійснення сис27 введення, який може включати в себе засіб теми записування інформації згідно з цим винахоущільнення вхідних сигналів, таких як аналоговий дом є таким. Система визначає механічні, фізичні і звук та/або відео, або цифровий неущільнений оптичні характеристики 120-міліметрових записних звук/відео. Придатні засоби ущільнення описані (тобто придатних до записування) оптичних дисків для звуку в WO 98/16014-A1 (PHN 16452), а для місткістю 4,7Гбайт і 9,4Гбайт. Вона визначає якість відео — в стандарті MPEG-2. Блок 27 введення записаних і незаписаних сигналів, формат даних і обробляє звук та/або відео з одержанням блоків спосіб записування, уможливлюючи тим самим даних, які передаються у форматер 28 для додаобмін інформацією за допомогою таких дисків. вання керівних даних і форматування даних відпоДані можуть бути записані один раз і зчитуватися відно до формату записування (як описано нижче), багато разів із використанням певного необоротнаприклад, шляхом додавання кодів виправлення ного способу. Такі диски мають назву DVD+R. Фопомилок (ЕСС) та/або розпорошення (також відорма доріжки така. Записна область, яку називають мого фахівцям як interleaving). У випадку застосуінформаційною зоною (відома як Information Zone), вання разом з комп'ютером блоки даних можуть містить доріжки, виконані як єдина спіральна канапередаватися безпосередньо в форматер 28. Фовка. Кожна доріжка утворена повним витком (360°) рматовані дані з виходу форматера 28 передають безперервної спіралі. Записування здійснюють в в модулятор 29, який включає в себе, наприклад, канавці. Доріжки в інформаційній зоні виконані з канальний кодер, для формування модульованого модульованим за фазою синусоїдальним відхисигналу, що подається на головку 22. Крім того, ленням від номінальних серединних ліній, яке намодулятор 29 включає в себе засіб синхронізації зивають хвилеподібним вигином і яке несе в собі для введення в модульований сигнал синхрогруп. адресну інформацію; це називають ADIP (адресна Форматовані блоки даних, що подаються на вхід інформація, закодована в допоміжній розмітці). модулятора 29, містять адресну інформацію, і воДоріжки в інформаційній зоні безперервні. Доріжни записуються на носій запису за відповідними ки-канавки починаються на радіусі щонайбільше адресами під керуванням блока керування 20. 22,0мм і закінчуються на радіусі щонайменше Блок керування 20 виконаний з можливістю запи58,50мм. Траєкторія доріжки являє собою безпесування і відновлення даних стосовно місцеполорервну спіраль, що розгортається зсередини (поження, що вказують розташування записаних інчаток початкової зони) назовні (кінець кінцевої формаційних томів. Пристрій має засіб утворення зони) при обертанні диска проти годинникової сесій, що включає в себе блок 31 для розподіленстрілки, якщо дивитися з боку оптичної головки. ня, підключений до блока керування 20, а також Крок доріжок — це відстань, виміряна між усередзасіб виявлення, що включає в себе блок 32 виявненими серединними лініями сусідніх доріжок в лення, підключений до блока керування 20 і розрадіальному напрямі. Крок доріжок становить подільного блока 31. Блок 31 для розподілення 0,74±0,03мкм. Середній крок доріжок в інформамає вихід 33, підключений до форматера 28, для ційній зоні становить 0,74±0,01мкм. Хвилеподібний записування сесійних керівних блоків в початкову вигин доріжок — це синусоїдальне відхилення від зону поточної сесії, як описано нижче. Блок 32 виномінальних серединних ліній з довжиною хвилі явлення має вхід 34, підключений до процесорно4,2656±0,0450мкм (еквівалент 32 канальних бітів). го блока 30 зчитування, для виявлення сесійних Коефіцієнт нелінійних спотворень (THD) генератокерівних блоків у початковій зоні сесії. Блок 32 ра для генерування синусоїди хвилеподібного вивиявлення підключений до блока 31 для розподігину не перевищує -40дБ. Хвилеподібний вигин лення для передавання даних із виявлених сесіймодулюють за фазою шляхом інвертування його них керівних блоків, для формування нових сесійперіодів. Інформація, що відображається модуля 11 75643 12 цією хвилеподібного вигину, зветься ADIP. 12 На Фіг.3 ілюструється взаємне розташування R(x)= Nix12 i =I(x)x5modGPA(x), ADIP і інформаційних блоків. Розташування інфоi 8 рмаційних блоків 37, що записуються на диск, має де бути узгодженим з розташуванням ADIP7 інформації 39, модульованої у хвилеподібному Ι(x)= Nix7 i , вигині. Як можна бачити, 93 хвилеподібні вигини i 0 відповідають двом кадрам синхронізації, які є по4 чатком інформаційного блока. З кожних 93 хвилеk), (x GPA(x) = подібних вигинів 8 вигинів модулюються за фазою k 0 ADIP-інформацією. Крім того, 1 хвилеподібний —первісний корінь 0010 примітивного багавигин дорівнює 32 канальним бітам (=32Т); 8 моточленна Р(х)=х4+х+1. Всі біти цих 5 контрольних дульованих хвилеподібних вигинів, наявні у кожпівбайтів N8-N12 перед-записуванням інвертують. них 2 кадрах синхронізації, утворюють один елеНа Фіг.6 показані правила модуляції ADIP. мент ADIP. Елементи ADIP модулюють перевертанням окреНа Фіг.4 показана структура слова ADIP. Кожні мих із 8 періодів хвилеподібного вигину. На Фіг.6а 52 елементи ADIP згруповані в одне слово ADIP. показана модуляція елемента послівної синхроніЦе означає, що одне слово ADIP відповідає зації ADIP. На Фіг.6b показана модуляція нульово4x13x2 кадрам синхронізації, або 4 фізичним секго біта ADIP, і на Фіг.6с показана модуляція одиниторам. Кожне слово ADIP складається з 1 елеменчного біта ADIP, де: та синхронізації ADIP і 51 елемента даних ADIP. - ПрХВ — прямий хвилеподібний вигин, що Елемент синхронізації ADIP — 4 перекинені хвипочинає вигинатися у напрямі до середини диска. леподібні вигини для послівної синхронізації і 4 - ПерХВ — перекинений хвилеподібний вигин монотонні хвилеподібні вигини. Елемент даних (вигин протилежної фази), що починає вигинатися ADIP — 1 перекинений хвилеподібний вигин бітоу напрямі до зовнішнього краю диска. вої синхронізації, 3 монотонних хвилеподібних - всі монотонні хвилеподібні вигини позначені вигини і 4 хвилеподібних вигини, що відображають як ПрХВ. один біт даних (дивись 0). На Фіг.7 показана таблиця фізичної інформації Біти даних слова ADIP уміщують таку інфорпро диск. Фізичну інформацію про диск кодують в мацію: ADIP, як описано вище. Ця інформація являє собіт 1: цей біт зарезервований і встановлюється бою 256 байтів, показаних на Фіг.7. Вона містить рівним 0. інформацію про диск і значення, що використовубіти 2-23: ці 22 біти містять фізичну адресу. Біт ються алгоритмом регулювання оптимальної по2 є старшим бітом, а біт 23 — молодшим бітом. У тужності (ОРС) для визначення оптимальних рівнів кожному наступному слові ADIP адреса є на одипотужності лазера для записування. Цю інформаницю більшою. Перша адреса в інформаційній зоні цію копіюють в записну зону, яку називають керівбуде такою, щоб фізична адреса 00C000h знахоними даними, під час ініціалізації диска. Вміст цих дилася на радіусі 24,0± 0,0 мм. даних такий: 0,2 Байт 0 - категорія диска і номер версії біти 24-31: ці 8 бітів містять допоміжну інфорБіти b7-b4 визначають категорію диска, їх мацію про диск, наприклад, інформацію, що стосувстановлюють рівними 1010b, що означає диск ється керування записуванням. У зоні даних і кінDVD+R. цевій зоні диска ці допоміжні біти встановлюють Біти b3-b0 визначають номер версії, їх встанорівними 0. У початковій зоні диска ці допоміжні біти влюють рівними 0000b, що визначає версію використовують таким чином: біти 24-31 з 256 поБайт 1 — розмір диска і максимальна швидслідовних слів ADIP утворюють один допоміжний кість передавання кадр ADIP з 256 байтами інформації. Перший байт Біти b7-b4 визначають розмір диска, їх встанокожного допоміжного кадру ADIP буде знаходитися влюють рівними 0000b, що означає 120у слові ADIP із фізичною адресою, кратною 256 міліметровий диск (фізична адреса xxxx00h). Вміст цих 256 байтів Біти b3-b0 визначають максимальну швидкість визначений на Фіг.7. передавання при зчитуванні, їх встановлюють рівбіти 32-51: ці 20 бітів містять контрольні дані ними 1111b, що означає, що максимальна швиддля виправлення помилок у ADIP-інформації. кість передавання при зчитуванні не задана На Фіг.5 показана структура, що використовуБайт 2 — Конструкція диска ється для виправлення помилок у ADIPБіти b7-b4 встановлюють рівними 0000b інформації. Для виправлення помилок у ADIPБіти b3-b0 визначають тип реєструвальноінформації біти даних ADIP згруповані в 4-бітові го(их) шару(ів): півбайти. Розподіл бітів даних по матриці, кожний їх встановлюють рівними 0010b, що означає рядок якої є півбайтом, визначений на Фіг.5. Біт 0 є реєструвальний шар для однократного записуванпустим і вважається рівним нулю для цілей випраня влення помилок. Байт 3 — Щільність записування Збудовується, на основі півбайтів, код РідаБіти b7-b4 визначають середню довжину канаСоломона (13, 8, 6), в якому 5 контрольних півбайльного біта в інформаційній зоні, їх встановлюють тів N8-N12 визначаються залишковим многочленом рівними 0000b, що означає 0,133мкм R(x): Біти b3-b0 визначають середній крок доріжок, 13 75643 14 їх встановлюють рівними 0000b, що означає сереіндикативне значення (PIND, в міліватах) величини дній крок доріжок 0,74мкм Рро при базовій швидкості як число n, причому Байти 4-15 розташування зони даних n=20×(PIND-5). Байт 4 встановлюють рівним 00h. Байт 38 ціл при базовій швидкості. Цей байт Байти 5-7 встановлюють рівними 030000h, визначає цільове значення Для — ціл - при бащоб визначити для першого фізичного сектора зовій швидкості, що використовується в алгоритмі зони даних номер (PSN) 196608 ОРС, як число n, причому n=10× ціл. Байт 8 встановлюють рівним 00h. Байт 39 Максимальна потужність зчитування, Байти 9-11 встановлюють рівними 26053Fh, Рзч, при максимальній швидкості. Цей байт визнащоб визначити PSN 2491711 як останній можличає максимальну потужність сигналу зчитування вий фізичний сектор зони даних. при максимальній швидкості, Рзч (в міліватах), як Байти 12-15 встановлюють рівними 00h. число n, причому n=20×(Рзч-0,7). Байт 16 встановлюють рівним 00h. Байт 40 PIND при максимальній швидкості. PIND Байти 17-18 зарезервовані. Ці байти зарезер~ початкове значення для визначення Рро, що вивовані і їх встановлюють рівними 00h. користовується в алгоритмі ОРС. Цей байт визнаБайти 19-26 ідентифікатор виробника диска. Ці чає індикативне значення (PIND, в міліватах) вели8 байтів ідентифікують виробника диска. Невикочини Рро при максимальній швидкості як число n, ристані кінцеві байти встановлюють рівними 00h. причому n=20×(PIND-5) Байти 27-29 Ідентифікатор типу носія. ВиробБайт 41 ціл при максимальній швидкості. Цей ники дисків можуть визначати різні типи носіїв, для байт визначає цільове значення для β — ціл — визначення яких використовуються ці три байти. У при максимальній швидкості, що використовується цьому полі вказується конкретний тип диска. в алгоритмі ОРС, як число n, причому n=10× ціл. Байт 30 Модифікація виробу. Цей байт іденБайт 42 Тперш (≥4), тривалість першого імпультифікує номер модифікації виробу в двійковому су для поточної мітки довжиною не менше 4 при записі. Всі диски з однаковим ідентифікатором базовій швидкості. Цей байт визначає тривалість виробника диска і однаковим ідентифікатором випершого імпульсу багатоімпульсної послідовності робу, незалежно від модифікації виробу, повинні при поточній мітці довжиною 4Т або більше, для мати однакові властивості щодо записування (дозаписування при базовій швидкості. Значення випускаються лише незначні відхилення; номери ражається в частках періоду сигнала бітової синхмодифікацій є неістотними для записуючих приронізації, як число n, причому строїв). Якщо цей байт не використовується, його Tперш встановлюють рівним 00h. n=16× і 4 n 40 . Tw Байт 31 кількість використовуваних байтів інБайт 43 Тперш (=3), тривалість першого імпульформації про фізичний формат. Цей байт утворює су для поточної мітки довжиною 3 при базовій 8-розрядне двійкове число, що визначає кількість швидкості. Цей байт визначає тривалість першого байтів, що фактично використовуються для інфоімпульсу багатоімпульсної послідовності при потормації про фізичний формат. Його встановлюють чній мітці довжиною 3Т для записування при базорівним 36h, що означає, що використовуються вій швидкості. Значення виражається в частках тільки перші 54 байти інформації про фізичний періоду сигнала бітової синхронізації, як число n, формат. Байт 32 Базова швидкість записування. Цей T причому n 16 перш i 4 n 40 . байт визначає мінімальну можливу швидкість заTw писування диска, яку також називають базовою Байт 44 Тпосл, тривалість багатоімпульсної пошвидкістю, як число n, причому n=10Чvбаз (n заокслідовності при базовій швидкості. Цей байт вируглено до цілого значення). Його встановлюють значає тривалість 2-го/передостаннього імпульсів рівним 23h, що відповідає базовій швидкості запибагатоімпульсної послідовності для записування сування 3,49м/с. при базовій швидкості. Значення виражається в Байт 33 Максимальна швидкість записування. частках періоду сигнала бітової синхронізації, як Цей байт вказує максимально можливу швидкість T i 4 n 16 . число n, причому n 16 посл записування диска як число n, причому n=10×vмакс Tw (n заокруглено до цілого значення). Його встановБайт 45 Тост, тривалість останнього імпульсу люють рівним 54h, що відповідає максимальній при базовій швидкості. Цей байт визначає тривашвидкості записування 8,44 м/с. лість останнього імпульсу багатоімпульсної посліБайт 34 Довжина хвилі, IND. Цей байт визнадовності для записування при базовій швидкості. чає довжину хвилі лазера (в нанометрах), для якої Значення виражається в частках періоду сигналу були визначені оптимальні параметри записуванбітової синхронізації, як число n, причоня (див. наступні байти), як число n, причому T n= IND-600. i 4 n 24 . му n 16 ост Tw Байт 35 Зарезервований. Байт 46 dTnepш, час випередження першого імБайт 36 Максимальна потужність зчитування, пульсу при базовій швидкості. Цей байт визначає Рзч, при базовій швидкості. Цей байт визначає мачас випередження першим імпульсом багатоімпуксимальну потужність зчитування, Рзч (в міліватах), льсної послідовності заднього фронту другого каяк число n, причому n=20×(Рзч-0,7). нального біта імпульсу даних для записування при Байт 37 PIND при базовій швидкості. Pind - побазовій швидкості. Значення виражається в частчаткове значення для визначення Рро, що викорисках періоду сигнала бітової синхронізації, як число товується в алгоритмі ОРС. Цей байт визначає 15 75643 16 записування при базовій швидкості. Значення виdTперш n, причому n 16 i 0 n 24 . ражається в частках періоду сигнала бітової синхTw ронізації відповідно до Фіг.8. Байт 47 dTпф, поправка для переднього фронБайти 54-255 Зарезервовані — всі 00h. Всі ці та першого імпульсу при попередній ділянці довбайти встановлюють рівними 00h. жиною 3 при базовій швидкості. Біти 7-4 цього На Фіг.8 показані часові поправки для передбайта визначають поправку для переднього фроннього фронту імпульсу. Параметр називається та першого імпульсу багатоімпульсної послідовноdТперш і описується вище з посиланням на Фіг.7, сті у разі попередньої ділянки довжиною 3Т, для див. байт 47. Біти 3-0 цього байта встановлюють записування при базовій швидкості. Значення вирівними 0000". Бітові комбінації, які не визначено, ражається в частках періоду сигнала бітової синхне використовуються. ронізації відповідно до Фіг.8. На Фіг.9 показана нумерація секторів носія заБайт 48 Тперш (≥4), тривалість першого імпульпису. Записна область називається інформаційсу для поточної мітки довжиною не менше 4 при ною зоною. Інформаційна зона містить всю інформаксимальній швидкості. Цей байт визначає тримацію, наявну на диску для цілей обміну даними. валість першого імпульсу багатоімпульсної посліІнформаційна зона може включати одну або кілька довності при поточній мітці довжиною 4Т або бісесій. Кожна сесія буде розділена на три частини: льше, для записування при максимальній початкова зона/зона заголовка, зона даних і кінцешвидкості. Значення виражається в частках періова зона/зона замикального запису. На двосторонду сигнала бітової синхронізації, як число n, приніх дисках на кожну сторону припадає по одній T інформаційній зоні. Зони даних призначені для чому n 16 перш i 4 n 40 . Tw записування даних користувача. Початкова зона Байт 49 Тперш (=3), тривалість першого імпульмістить керівну інформацію. Кінцева зона уможлису для поточної мітки довжиною 3 при максимальвлює безперервний плавний вихід з сесії і також ній швидкості. Цей байт визначає тривалість пермістить керівну інформацію. Внутрішня і зовнішня шого імпульсу багатоімпульсної послідовності при області дисковода призначені для тестування диспоточній мітці довжиною 3Т для записування при ка. Надається опис односесійного диска. У такому максимальній швидкості. Значення виражається в диску початкова зона, зона даних і кінцева зона частках періоду сигнала бітової синхронізації, як складають записну область, в якій записується інформація з використанням певного необоротноTперш число n, причому n 16 i 4 n 40 . го ефекту. Формат записного мультисесійного дисTw ка буде визначене нижче. Байт 50 Тпосл, тривалість багатоімпульсної поФіг.10 описує формат записаного односесійнослідовності при максимальній швидкості. Цей байт го диска. Інформаційна зона одностороннього або визначає тривалість 2-го/передостаннього імпулькожної сторони двостороннього диска поділяється сів багатоімпульсної послідовності для записуванна внутрішню область дисковода, початкову зону, ня при максимальній швидкості. Значення виражазону даних, кінцеву зону і зовнішню область дисється в частках періоду сигналу бітової ковода. Радіуси для зон вказані номінальними синхронізації, як число n, причому значеннями для центра першої (або останньої) T n 16 посл i 4 n 16 . доріжки даної зони. Номери фізичних секторів Tw (PSN) вказані для першого фізичного сектора кожБайт 51 Тост, тривалість останнього імпульсу ної зони. Перший фізичний сектор зони даних буде при максимальній швидкості. Цей байт визначає мати номер (PSN) 030000h. В інформаційній зоні тривалість останнього імпульсу багатоімпульсної номери фізичних секторів (PSN) збільшуються на послідовності для записування при максимальній 1 для кожного наступного фізичного сектора. швидкості. Значення виражається в частках періоНа Фіг.11 показана внутрішня область дискоду сигналу бітової синхронізації, як число n, привода. Внутрішня область дисковода — це крайня T від центру зона диска, яка використовується дисi 4 n 24 . чому n 16 ост Tw ководом для тестування диска і виконання алгоритмів ОРС. Номери першого і останнього фізичного Байт 52 dTперш, час випередження першого імсектора кожної частини вказані в шістнадцятковопульсу при максимальній швидкості. Цей байт виму і десятковому записі, а кількість фізичних секзначає час випередження першим імпульсом багаторів в кожній частині вказують в десятковому затоімпульсної послідовності заднього фронту писі. Внутрішня область дисковода має такі другого канального біта імпульсу даних для запирозділи: сування при максимальній швидкості. Значення - Перша зона: цю зону залишають пустою. виражається в частках періоду сигнала бітової - Внутрішня тестова зона диска: 16384 фізичні синхронізації, як число n, причому сектори виділено для тестування дисковода і ОРС. dTперш n 16 i 0 n 24 . - Внутрішня лічильна зона диска: 4096 фізичTw них секторів виділено для підрахунку кількості алБайт 53 dТпф, поправка для переднього фронгоритмів ОРС, виконаних у внутрішній тестовій та першого імпульсу при попередній ділянці довзоні диска. Кожного разу при записуванні у внутріжиною 3 при базовій швидкості. Біти 7-4 цього шній тестовій зоні диска ЕСС-блока або частині байта визначають поправку для переднього фронЕСС-блока, такий ЕСС-блок позначається записута першого імпульсу багатоімпульсної послідовнованням 4 фізичних секторів у внутрішній лічильній сті у разі попередньої ділянки довжиною 3Т, для зоні диска. 17 75643 18 - Внутрішня зона адміністрування диска: 4096 (PSN) останнього фізичного сектора в зоні даних фізичних секторів призначені для факультативної сесії, якої стосується даний дескриптор, байти В12специфічної для даного дисковода інформації. В15: ці .4 байти зарезервовані, і їх встановлюють Перші 16 фізичних секторів цієї зони заповнюють з рівними 00h. встановленням всіх їх основних даних рівними На Фіг.14 показані індикатори записаних обла00h. Внутрішня зона адміністрування диска містить стей. На фігурі схематично показана кінцева часінформацію про дисковод, наприклад, ідентифікатина зони карти розподілу сесій для записування тор дисковода і дані, визначені виробником дискоSEM-блоків 61. У кінці цієї зони знаходиться обвода. ласть 60 заповнення. Праворуч від неї показана - Зона карти розподілу сесій: 4096 фізичних наступна зона, захисна зона 62. Область заповсекторів для зберігання інформації про розташунення записують починаючи з найбільшої адреси. вання сесій і записів на диску. Перші 16 фізичних Записана частина 64 вказує записані ділянки засекторів цієї зони заповнюють з встановленням писної області, а незаписана частина 63 вказує всіх їх основних даних рівними 00h. Ця зона скланезаписані ділянки. Щоб прискорити доступ до дається з 2 частин: диска, записувальному пристрою необхідно знати, частина 1: складається зі 191 ЕСС-блока, які на якій ділянці диска можна знайти останній запиназивають блоками карти розподілу сесій (SEM) і саний ЕСС-блок. Для цього і запроваджують обякі використовують для зберігання даних про розласть заповнення, що складається з областей роташування всіх закритих сесій; зміром 4 фізичні сектори, кожна з яких відповідає частина 2: складається з 1024 фізичних сектоодному слову ADIP. У ці області записують випадрів, згрупованих в групи з 4 секторів, кожна група кові EFM-модульовані сигнали. Між записаними відповідає одному слову ADIP. Ці групи викориссловами ADIP проміжки не допускаються. Для цьотовують як індикатори записаних областей. го виділено 1024 фізичні сектори, що дозволяє На Фіг.12 описано формат блока карти розпорозділити диск на щонайбільше 256 ділянок. Індиділу сесій (SEM). Кожного разу при закритті сесії в катори записаних областей використовують у нанаступний ЕСС-блок зони карти розподілу сесій, прямі від зовнішньої сторони зони карти розподілу що йде безпосередньо за останнім SEM, записусесій до внутрішньої сторони зони карти розподілу ють дані про розташування всіх закритих сесій. сесій. За допомогою т.зв. "HF-detection" записуваПерший ЕСС-блок зони карти розподілу сесій має льний пристрій може виявити місцезнаходження використовуватись як основа для другого ЕССпочатку індикаторів записаних областей і визначиблока. Якщо всі блоки (кількістю 191) використані, ти ділянку, в якій можна знайти останній записаний додавання додаткових сесій все ще буде можлиЕСС-блок. Кожна ділянка з 640 ЕСС-блоків між вим, однак дисководу для знаходження цих додатфізичними секторами №№ 030000h і 26053Fh відкових сесій доведеться застосовувати процедуру повідає одному індикатору записаної області. Всі пошуку. На Фіг.12 визначено призначення фізичділянки до останнього записаного ЕСС-блока них секторів блока SEM: включно вказуються їхніми відповідними індикатоФізичний сектор 0, байти Do-D3 - ідентифікатор рами записаних областей. У математичній формі вмісту. Ці байти ідентифікують сесійний DBC, і їх це може бути виражено так: якщо перший індикавстановлюють рівними 544F4300h, що відповідає тор записаної області складається з фізичних сексимволам "SDC" і номеру версії — 0. торів PSNІЗО…PSNІЗО+3, тоді останній записаний Фізичний сектор 0, байти D4-D7 - зарезервоваЕСС-блок може знаходитися між фізичними сектоні. їх встановлюють рівними 00h. рами з такими номерами: Фізичний сектор 0, байти D8-D39 - ідентифікаPSN={02A47Ch-PSNІЗО}×A0h+030000h тa тор дисковода. Ці байти містять ідентифікатор PSN={02A47Ch-PSNІЗО}×A0h+030280h, або, в дисковода. десятковому записі: Фізичний сектор 0, байти D40-D63 - зарезервоPSN={173180-PSNІЗО}×160+196608 тa вані. Їх встановлюють рівними 00h. PSN={173180-PSNІЗО}×l60+197248. Фізичний сектор 0, байти D64-D2047 - дескрипНа Фіг.15 показана початкова зона. Початкова тори сесій. Ці байти групують в групи по 16 байтів зона знаходиться з внутрішньої сторони інформакожний. Кожна група із 16 байтів може містити деційної зони. На тільки-но виготовленому диску в скриптор сесії, описаний на Фіг.13. Всі невикориспочатковій зоні не записано ніяких даних. Після тані байти встановлюють рівними 00h. закриття (фіналізації) диска або закриття першої На Фіг.13 наведено опис дескриптора сесії. сесії початкову зону записують так, як описано Блок карти розподілу сесій (SEM) містить по однонижче. На Фіг.15 показані такі зони і адреси (сисму дескриптору сесії для кожної закритої сесії, що тема позначень як на Фіг.11): є на диску. Дескриптори сесій розміщують в по- Захисна зона 1: захисну зону використовують рядку зростання номерів і адрес, і їх вміст є таким: для створення початкової зони хоча б таких розмібайти В0-В2: ці 3 байти визначають тип дерів, що є мінімально необхідні з міркувань сумісноскриптора, і їх встановлюють рівними 53534Eh, що сті. Ця зона містить 14848 фізичних секторів, освідповідає символам "SSN". новні дані яких заповнюють нулями (00h). байт В3: цей байт визначає порядковий номер - Зарезервована зона 1: зарезервовано 4096 сесії, якої стосується даний дескриптор. фізичних секторів, які встановлюють рівними 00h. байти В4-В7: ці 4 байти визначають номер - Зарезервована зона 2: зарезервовано 64 фі(PSN) першого фізичного сектора в зоні даних сезичні сектори, які встановлюють рівними 00h. сії, якої стосується даний дескриптор. - Внутрішня зона ідентифікації диска: 256 фібайти B8-B11: ці 4 байти визначають номер зичних секторів виділено для інформації, узгодже 19 75643 20 ної сторонами, що здійснюють обмін даними. Кожмаксимальної швидкості зчитування, яку потребує на група фізичних секторів (шістнадцяти) одного прикладна програма: ЕСС-блока є або керівним блоком диска (DCB), 0000b: максимальна швидкість передавання або записується з встановленням всіх основних 2,52Мбіт/с даних рівними 00h. У цій зоні кожний ЕСС-блок, 0001b: максимальна швидкість передавання що йде за блоком, всі основні дані якого встанов5,04Мбіт/с лені рівними 00h, також записують з встановлен0010b: максимальна швидкість передавання ням всіх його основних даних рівними 00h. 10,08Мбіт/с - Зарезервована зона 3: зарезервовано 64 фі1111b: максимальна швидкість передавання зичні сектори, які встановлюють рівними 00h. не задана. - Зона еталонного коду: записана зона етаВсі інші бітові комбінації зарезервовані і не вилонного коду складається з 32 фізичних секторів користовуються. двох ЕСС-блоків, які формують на диску спеціальБайт 2 — Конструкція диска ну комбінацію канальних бітів. Цього досягають Біти b7-b4 встановлюють рівними 0000b встановленням всіх 2048 байтів основних даних Біти b3-b0 визначають тип реєструвальнокожного відповідного кадру даних рівними ACh. го(их) шару(ів); їх встановлюють рівними 0010b, Крім того, до цих кадрів даних, за винятком перщо означає реєструвальний шар для однократного ших 160 байтів основних даних першого кадру записування даних кожного ЕСС-блока, не застосовують ніякоБайти 4-15 — розташування зони даних го скремблювання. Байт 4 встановлюють рівним 00h. - буферна зона 1: ця зона складається з 480 Байти 5-7 встановлюють рівними 030000h, фізичних секторів 30 ЕСС-блоків. Всі основні дані щоб визначити для першого фізичного сектора кадрів даних в цій зоні встановлюють рівними 00h. зони даних номер (PSN) 196608 - зона керівних даних: ця зона складається з Байт 8 встановлюють рівним 00h. 3072 фізичних секторів 192 ЕСС-блоків. Вміст 16 Байти 9-11 визначають номер останнього фіфізичних секторів кожного ЕСС-блока повторюєтьзичного сектора зони даних першої сесії. ся 192 рази. Байти 12-15 встановлюють рівними 00h. - буферна зона 2: ця зона складається з 512 Байти 256-2047 — зарезервовані. Ці байти, що фізичних секторів 32 ЕСС-блоків. Всі основні дані залишилися, не мають відношення до ADIPкадрів даних в цій зоні встановлюють рівними 00h. інформації, і їх встановлюють рівними 00h. На Фіг.16 показана структура блока керівних На Фіг.17 показана кінцева зона. Вгорі показаданих. Перші 2048 байтів складає інформація про на зона даних 70 для записування даних користуфізичний формат, структура якої наведена на вача. Зона даних має 2295104 фізичні сектори Фіг.7. Наступні 2048 байтів складає інформація області даних користувача. Початковий радіус зони даних визначається розташуванням фізичної стосовно виробництва диска. Останні 14 2048 адреси ADIP 00C000h. Після зони даних йде кінбайтів виділені для інформації постачальника концева зона. Кінцева зона знаходиться із зовнішньої тенту. У одному з варіантів здійснення пристрою ці сторони інформаційної зони. На Фіг.17 показані її 28672 байти інформації постачальника контенту частини: встановлені рівними 00h. Дані, одержані від голов- Буферна зона 3: Ця записана зона складаного пристрою, блокують і не записують в цьому ється з 768 фізичних секторів. Останньою можлиполі. Це перешкоджає записуванню тут даних вою початковою адресою буферної зони 3 є конфіденційного характеру, наприклад, ключів 260540h. Всі основні дані кадрів даних в цій зоні розшифровки для декодування відео з диска DVD встановлюють рівними 00h. Video. Інформація про фізичний формат містить - Зовнішня зона ідентифікації диска: 256 фізиінформацію про диск і формат. Інформацію, що чних секторів виділено для інформації, узгодженої міститься в байтах 0-255, копіюють із допоміжних сторонами, що здійснюють обмін даними. Кожна даних ADIP під час фіналізації диска або закриття група фізичних секторів (шістнадцяти) одного першої сесії, і вона буде відображати фактичний ЕСС-блока є або керівним блоком диска (DCB), статус диска або першої сесії (наприклад, фактичабо записується з встановленням всіх основних ний кінець зони даних). Всі 256 байтів мають такі даних рівними 00h. Вміст цієї зони має бути іденсамі призначення і значення, як це визначено для тичний вмісту останньої внутрішньої зони ідентифізичної інформації про диск на Фіг.7, за винятком фікації сесії (або вмісту внутрішньої зони ідентифітаких байтів: кації диска у разі односесійного диска). Байт 0 — категорія диска і номер версії - Захисна зона 2: Цю захисну зону використоБіти b7-b4 визначають категорію диска; вказувують як захист для відокремлення зон тестового ють, що диск є диском DVD+R. записування від інформаційних зон, що містять Біти b3-b3 визначають номер версії опису сисдані користувача. Основні дані цієї зони встановтеми лені рівними 00h. Ця зона містить щонайменше Байт 1 — розмір диска і максимальна швид4096 фізичних секторів. кість передавання - Зовнішня область дисковода: зовнішня обБіти b7-b4 визначають розмір диска, їх встаноласть дисковода — це крайня від зовнішньої кромвлюють рівними 0000b, що означає 120ки диска зона, яка використовується дисководом міліметровий диск для тестування диска і виконання алгоритмів ОРС. Біти b3-b0 визначають максимальну швидкість На Фіг.18 показана зовнішня область дисковопередавання при зчитуванні. Ці біти можуть мати да. Після захисної зони 2 показані такі частини: одне з наведених нижче значень, в залежності від 21 75643 22 - Зовнішня зона адміністрування диска: 4096 них секторів кожного ЕСС-блока повторюється 40 фізичних секторів призначені для факультативної разів. Структура блока керівних даних така, як поспецифічної для даного дисковода інформації. казано на Фіг.16. Нарешті, Буферна Зона В склаПерші 16 фізичних секторів цієї зони заповнюють з дається з 64 фізичних секторів, які встановлюють встановленням всіх їх основних даних рівними рівними 00h. 00h. Ця зона може бути використана так само, як Кожна сесія закінчується зоною замикального внутрішня зона адміністрування диска (див. 0). запису, що складається з двох частин: буферної - Зовнішня лічильна зона диска: 4096 фізичних зони С і зовнішньої зони ідентифікації сесії. Біти секторів виділено для підрахунку кількості алгориb27-b26 кадру даних у всіх фізичних секторах зони тмів ОРС, виконаних в зовнішній тестовій зоні дисзамикального запису встановлюють рівними 0 для ка. ідентифікування зони замикального запису, як як- Зовнішня тестова зона диска: 16384 фізичні би це була зона даних. Буферна зона С складасектори виділено для тестування дисковода і виється з 768 фізичних секторів, які встановлюють конання алгоритмів ОРС. Кожного разу при запирівними 00h. Зовнішня зона ідентифікації сесії суванні у зовнішній тестовій зоні диска ЕСС-блока складається з 256 фізичних секторів, виділених або частини ЕСС-блока, такий ЕСС-блок позначадля інформації, узгодженої сторонами, що здійсється записуванням 4 фізичних секторів у зовнішнюють обмін даними. Кожна група фізичних сектоній лічильній зоні диска. рів (шістнадцяти) одного ЕСС-блока є або керів- Захисна зона 3: Цю зону залишають пустою. ним блоком диска (DCB) (див. Фіг.21), або На Фіг.19 описаний формат інформаційної зозаписується з встановленням всіх основних даних ни мультісесійного диска. На диску може бути не рівними 00h. Вміст цієї зони ідентичний вмісту одна, а декілька сесій; на фігурі показані сесія 1, останньої внутрішньої зони ідентифікації. сесія 2 і остання сесія N. Сесія із заголовком і заНосії запису для однократного записування, микальним записом називається закритою сесією. що розглядаються у цьому винаході, наприклад, Перша сесія починається з початкової зони (задиски DVD+R, записують послідовно від внутрішмість зони заголовка), а остання сесія закінчується ньої кромки диска до його зовнішньої кромки. Сукінцевою зоною (замість зони замикального запимісність із пристроями, призначеними лише для су). Після того як записується кінцева зона, диск читання незаписних (так званих read-only) дисків, стає т.зв. "закритим" ("фіналізованим") диском, і може бути досягнута тільки тоді, коли диск має подальше записування на цей диск стає неможлипочаткову зону, всі сесії закриті і між початком повим. Сесія без заголовка і замикального запису чаткової зони і кінцем останньої зони замикальноназивається відкритою сесією. Всі сесії повинні го запису або кінцевої зони немає пустих обласбути закритими сесіями, за винятком останньої тей. сесії, яка може бути відкритою сесією. Дані корисНа Фіг.20 докладніше показана відкрита сесія тувача можуть бути додані тільки у відкриту сесію. п. Нові дані можуть бути додані на диск шляхом Якщо всі сесії закриті, можна додати нову відкриту дописування цих даних до відкритої сесії. Якщо всі сесію. Перша закрита сесія диска повинна мати сесії закриті, можна відкрити нову сесію. Нову сепочаткову зону, як описано з посиланнями на сію відкривають шляхом записування буферної Фіг.15. Наступні закриті сесії повинні мати заголозони А і SDCB (сесійного керівного блока диска, вок, як визначено нижче. Кожна закрита сесія подив. Фіг.22) в перший ЕСС-блок внутрішньої зони винне мати замикальний запис, як визначено нижідентифікації сесії. Крім того, записують буферну че, за винятком останньої сесії, яка повинна мати зону В заголовка. Першу сесію на пустому диску кінцеву зону, як описано з посиланнями на Фіг.17. відкривають записуванням зарезервованої зони 2 Кожна нова сесія, яка додається після першої та SDCB в перший ЕСС-блок внутрішньої зони сесії, що починається з фізичного сектора 30000h, ідентифікації диску, з додатковим записуванням повинна починатися із зони заголовка. Зона загобуферної зони 2 початкової зони у разі відкриванловка складається з буферної зони А, внутрішньої ня першої сесії на пустому диску. Дані користувазони ідентифікації сесії, зони керівних даних сесії і ча, що додаються в зону даних, приєднують до буферної зони В. Біти b27-b26 кадру даних у всіх даних користувача, записаних безпосередньо пофізичних секторах зони заголовка встановлюють передніми в зоні даних, або записаних попереднірівними 0 для ідентифікування зони заголовка, як ми даних в одній із зарезервованих областей. Якякби це була зона даних, описана з посиланнями що певній записаній області передує яка-небудь на Фіг.9. Буферна зона А складається з 64 фізичзарезервована область, для першого ЕСС-блока них секторів, які встановлюють рівними 00h. Внутзаписаної області як з'єднувач (відомий як run-in) рішня зона ідентифікації сесії складається з 256 потрібен додатковий ЕСС-блок. Цей додатковий фізичних секторів, виділених для інформації, узгоЕСС-блок слід вважати частиною згаданої записадженої сторонами, що здійснюють обмін даними. ної області, і, отже, він не належить до зарезервоКожна група фізичних секторів (шістнадцяти) однованої області, що передує записаній області. го ЕСС-блока є або керівним блоком диска (DCB) Коли всі дані користувача вже записані, сесія (див. Фіг.21), або записується з встановленням може бути закрита. Якщо бажаною є сумісність із всіх основних даних рівними 00h. У цій зоні кожний пристроями DVD-RO (для читання лише незаписЕСС-блок, що йде за блоком, всі основні дані яконих DVD), всі сесії на диску мають бути закритими. го встановлені рівними 00h, також записують з Сесію закривають шляхом записування всіх ще встановленням всіх його основних даних рівними незаписаних частин у початкову зону/зону заголо00h. Зона керівних даних сесії складається з 640 вка і додавання зони замикального запису. У почафізичних секторів 40 ЕСС-блоків. Вміст 16 фізичткову зону або зону заголовка записують зону ке 23 75643 24 рівних даних. У кожний заголовок записують зону С разом із зовнішньою зоною ідентифікації сесії. керівних даних сесії із 40 ЕСС-блоками, відповідно Коли не передбачається записування додатдо формату, описаного вище з посиланнями на кових сесій, користувач може вирішити закрити Фіг.16, з такими значеннями інформації про фізич("фіналізувати") диск. При фіналізації диска заний формат: Байт 0 — категорія диска і номер вемість зони замикального запису записують кінцеву рсії зону, описану вище з посиланнями на Фіг.17. Після Біти b7-b4 визначають категорію диска, їх фіналізації диска додавання даних стає неможливстановлюють рівними певному заданому значенвим. ню, що означає, що це є диск DVD+R. На Фіг.21 показаний загальний формат керівБіти b3-b0 визначають номер версії, їх встаноного блока диска (DCB). Керівні блоки диска (які є влюють рівними певному заданому значенню, що ЕСС-блоками) передбачаються як структура на вказує версію стандарту. диску, що містить додаткову інформацію для обміБайт 1 — розмір диска і максимальна швидну даними між сторонами, що здійснюють обмін кість передавання даними. DCB записують у внутрішню і зовнішню Біти b7-b4 визначають розмір диска, їх встанозони ідентифікації диска або сесії. Всі DC В мають влюють рівними 0000, що означає 120однаковий формат для перших 40 байтів даних. міліметровий диск Спеціальний DCB визначається для відображення Біти b3-b0 визначають максимальну швидкість статусу сесії (сесій). Якщо керівний блок диска передавання при зчитуванні. повинен бути оновлений, безпосередньо після Ці біти можуть мати одне з наведених нижче останнього записаного у внутрішній зоні ідентифізначень, в залежності від максимальної швидкості кації сесії блока DCB записують замінний DCB. зчитування, яку потребує прикладна програма: Після закриття сесії оновлення блоків DCB вже 0000b: максимальна швидкість передавання неможливе. Основні дані кожного керівного блока 2,52Мбіт/с диска визначені таким чином (див. Фіг.21): 0001b: максимальна швидкість передавання Байти D0-D3 — ідентифікатор вмісту 5,04Мбіт/с - якщо встановлений рівним 00000000h, цей 0010b: максимальна швидкість передавання DCB не використовується. Ідентифікатор вмісту 10,08Мбіт/с всіх наступних DCB в цій внутрішній або зовнішній 1111b: максимальна швидкість передавання зоні ідентифікації встановлюють рівним не задана. 00000000h. Решту байтів, D4-D2047 фізичного секВсі інші бітові комбінації зарезервовані і не витора 0 і D0-D2047 фізичних секторів 1-15, встановкористовуються. люють рівними 00h. Байт 2 — Структура диска - якщо встановлений рівним 53444300h, цей Біти b7-b4 встановлюють рівними 0000b DCB є сесійним DCB (SDCB), визначеним нижче. Біти b3-b0 визначають тип реєструвально- всі інші значення ідентифікатора вмісту зарего(их) шару(ів); зервовані. їх встановлюють рівними 001 0b, що означає Кожний новий DCB, що додається у внутрішню реєструвальний шар для однократного записуванабо зовнішню зону ідентифікації, записують в пеня. рше наявне незаписане місце для блоків DCB. Байт 3 - Щільність записування У кожного DCB внутрішньої зоні ідентифікації Біти b7-b4 визначають середню довжину канапевної сесії, ідентифікатор вмісту якого не встанольного біта в інформаційній зоні, їх встановлюють влений рівним 00000000h, повинен бути ідентичрівними 0000b, що означає 0,133мкм ний DCB у зовнішній зоні ідентифікації даної сесії. Біти b3-b0 визначають середній крок доріжок, Порядок слідування DCB у внутрішній зоні ідентиїх встановлюють рівними 0000b, що означає серефікації такий самий, як і порядок слідування в зовдній крок доріжок 0,74мкм. нішній зоні ідентифікації. Байти 4-15 - розташування зони, даних Байти D4-D7 — дії при невідомому ідентифікаБайт 4 встановлюють рівними 00h. торі вмісту Байти 5-7 визначають номер першого фізично- Ці байти передбачені для визначення дій, які го сектора зони даних даної сесії. мають бути виконані у випадку, коли вміст і призБайт 8 встановлюють рівним 00h. начення DCB невідомі (тобто значення, присвоєне Байти 9-11 визначають номер останнього фіідентифікатору вмісту, є невідомим і не може бути зичного сектора зони даних даної сесії. ідентифіковане). Ці байти утворюють поле, що Байти 12-15 встановлюють рівними 00h Байти складається з 32 окремих бітів. 16-255 — Зарезервовані — всі 00h Біти b31-b4 Зарезервовані. Всі ці біти встановЦі байти не копіюють з ADIP-інформації, а люють рівними 0. встановлюють рівними 00h. Байти 256-2047 — Біт b3 Перезаписування DCB: якщо 1 - заміна Зарезервовані — всі 00h. поточного DCB не дозволяється; в іншому випадку Ці байти, що залишилися, не мають відношенвстановлюють рівним 0. ня до ADIP-інформації, і їх встановлюють рівними Біт b2 Форматування: якщо 1, переформату00h. вання диска не повинно дозволяється або неможІнформація стосовно виробництва диска і інливе; в іншому випадку встановлюють рівним 0. формація постачальника контенту — як описано Біт b1 Заборона зчитування DCB: якщо 1, інвище. формація з цього DCB призначена для викорисЗона замикального запису визначається таким тання тільки дисководом і не передається за межі чином. При закритті сесії записують буферну зону дисковода; в іншому випадку встановлюють рів 25 75643 26 ним 0. встановлюють рівними 00h. У кожній сесії значенБіт b0 Записування зони даних: якщо 1, запиня цих байтів можуть встановлюватися незалежно. сування в зону даних не дозволяється; в іншому Фізичний сектор 0, байти D128-D2047 - дескрипвипадку встановлюють рівним 0. тори сесій (SES). Ці байти групують в групи по 16 Байти D8-D39 - ідентифікатор дисковода байтів кожна. Кожна група із 16 байтів може місти- байти D8-D39 містять унікальний ідентифікати один із двох різних типів дескрипторів SES: тор, що ідентифікує дисковод, що записав даний - дескриптор зарезервованої області, що виDCB. Формат цього унікального ідентифікатора значає зарезервовані області в даній сесії; дисковода такий. Байти D8-D23 ідентифікують ви- дескриптор попередньої сесії, що визначає робника дисковода. Байти D24-D35 визначають наадреси початку і кінця попередніх сесій. зву моделі/тип дисковода. Байти D36-D39 містять Всі невикористані байти встановлюють рівниунікальний серійний номер дисковода. Ці 4 байти ми 00h. утворюють одне 32-бітове двійкове число. На Фіг.23 показаний дескриптор зарезервова- байти D40-D2047 - байти, специфічні для даноної області. SDCB може містити більше, ніж 1 дего ідентифікатора вмісту. Призначення цих байтів скриптор зарезервованої області. При відсутності визначається описом даного DCB в залежності від зарезервованих областей дескрипторів зарезерфактичного значення ідентифікатора вмісту. вованих областей не буде. Якщо в існуючу відкриФізичні сектори 1-15: байти D0-D2047 - байти, ту сесію має бути додана нова зарезервована обспецифічні для даного ідентифікатора вмісту. Приласть, у внутрішню зону ідентифікації даної сесії значення цих байтів визначається описом даного безпосередньо після останнього SDCB записують DCB в залежності від фактичного значення іденновий SDCB. Дійсним SDCB є останній SDCB у тифікатора вмісту. внутрішній зоні ідентифікації. Дескриптори зарезеНа Фіг.22 показаний формат сесійного керівнорвованих областей розташовують в порядку зросго блока диска (SDCB). У сесії, як початкова зотання адрес. На фігурі 23 показана структура дена/зона заголовка, так і кінцева зона/зона замикаскриптора зарезервованої області: льного запису містять SDCB, що містить карту байти В0-В2: ці 3 байти ідентифікують тип дерозподілу сесій даної сесії. Блоки SDCB у внутріскриптора, і їх встановлюють рівними 525356h, що шній і зовнішній зонах ідентифікації сесії є ідентивідповідає символам "RSV. чними і мають такий вміст: байт В3: цей байт визначає порядковий номер Фізичний сектор 0, байти D0-D3 — ідентифіказарезервованої області. Перша зарезервована тор вмісту. Ці байти ідентифікують сесійний DCB, і область даної сесії має порядковий номер 1, а їх встановлюють рівними 53444300h, що відповіномер кожної наступної зарезервованої області дає символам "SDC" і номеру версії 0. збільшується на одиницю. Фізичний сектор 0, байти D4-D7 — дії при невібайти В4-В7: ці 4 байти визначають номер домому ідентифікаторі вмісту. Ці байти встанов(PSN) першого фізичного сектора, що належить до люють рівними 0000000Dh, що означає, що якщо зарезервованої області, якої стосується даний цей DCB невідомий системі, то DCB не можна задескриптор. мінювати, диск не можна переформатувати, запибайти B8-В11: ці 4 байти визначають номер сування в зону даних не дозволяється, тоді як пе(PSN) останнього фізичного сектора, що належить редача інформації блока DCB з дисковода в до зарезервованої області, якої стосується даний головний "комп'ютер дозволяється. Фізичний секдескриптор. тор 0, байти D8-D39 — ідентифікатор дисковода. Ці байти В12-В15: ці 4 байти зарезервовані, і їх байти містять ідентифікатор дисковода, описаний встановлюють рівними 00h. вище з посиланнями на Фіг.21, байти D8-D39. На Фіг.24 показаний дескриптор попередньої Фізичний сектор 0, байти D40-D41 — номер сесесії. SDCB містить дескриптор попередньої сесії сії. Ці байти визначають порядковий номер сесії, для кожної сесії, що розташована перед даною якій належить даний SDCB. У першої сесії буде сесією. SDCB першої сесії не містить жодного деномер 1, а номер кожної наступної сесії збільшускриптора попередньої сесії. Дескриптори попереватиметься на одиницю. Фізичний сектор 0, байти дніх сесій розташовують в порядку зростання адD42-D63 - зарезервовані. Ці байти зарезервовані, і рес. На фігурі 24 показана структура дескриптора їх встановлюють рівними 00h. попередньої сесії: байти В0-В2: ці 3 байти ідентиФізичний сектор 0, байти D64-D95 - ідентифікафікують тип дескриптора, і їх встановлюють рівнитор диска. У ці 32 байти SDCB у внутрішній зоні ми 53534Eh, що відповідає символам "SSN". ідентифікації диска в початковій зоні першої сесії байт В3: цей байт визначає порядковий номер при ініціалізації диска (відкритті першої сесії) запипопередньої сесії, якої стосується даний дескрипсують випадкове статистично унікальне 256тор. розрядне двійкове число. У SDCB у внутрішній байти В4-В7: ці 4 байти визначають номер зоні ідентифікації сесії в заголовку кожної наступ(PSN) першого фізичного сектора (в зоні даних) ної сесії всі байти D64-D95 встановлюють рівними попередньої сесії, якої стосується даний дескрип00h. тор, байти B8-В11: ці 4 байти визначають номер Фізичний сектор 0, байти D96-D127 - поле прик(PSN) останнього фізичного сектора (в зоні даних) ладної програми. Це поле складається з 32 байтів попередньої сесії, якої стосується даний дескрипі виділене для використання прикладною програтор, байти В12-В15: ці 4 байти зарезервовані, і їх мою для зберігання інформації, такої як специфічвстановлюють рівними 00h. ні дані захисту від копіювання. Якщо ця інформаХоч винахід був пояснений головним чином на ція не визначена прикладною програмою, ці байти варіантах здійснення, що стосуються DVD+R, по 27 75643 28 дібні варіанти здійснення є придатними для інших Числові позиції не обмежують визначений формусистем оптичного записування. Крім того, хоча як лою винаходу обсяг винаходу. Винахід може бути носій інформації був описаний оптичний диск, мореалізований як за допомогою апаратних засобів, жуть використовуватися інші носії, такі як магніттак і з використанням програмного забезпечення. ний диск або стрічка. Слід мати на увазі, що в даДекілька "засобів" можуть бути реалізовані одним ному документі терміни "що включає в себе", й тим самим апаратним засобом (єдиним виро"має", "містить" тощо не виключають наявності бом). Крім того, обсяг цього винаходу не обмежеінших елементів або операцій, крім перелічених, а ний цими варіантами здійснення, і винахід полягає згадування якого-небудь елемента в однині не у кожній без винятку новій ознаці або комбінації виключає наявності декількох таких елементів. розкритих ознак. 29 75643 30 31 75643 32 33 75643 34 35 75643 36 37 75643 38 39 Комп’ютерна верстка О. Присяжнюк 75643 Підписне 40 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП ―Український інститут промислової власності‖, вул. Глазунова, 1, м. Київ – 42, 01601
