Порошковий інгалятор і деагломераційний вузол, використаний в інгаляторі

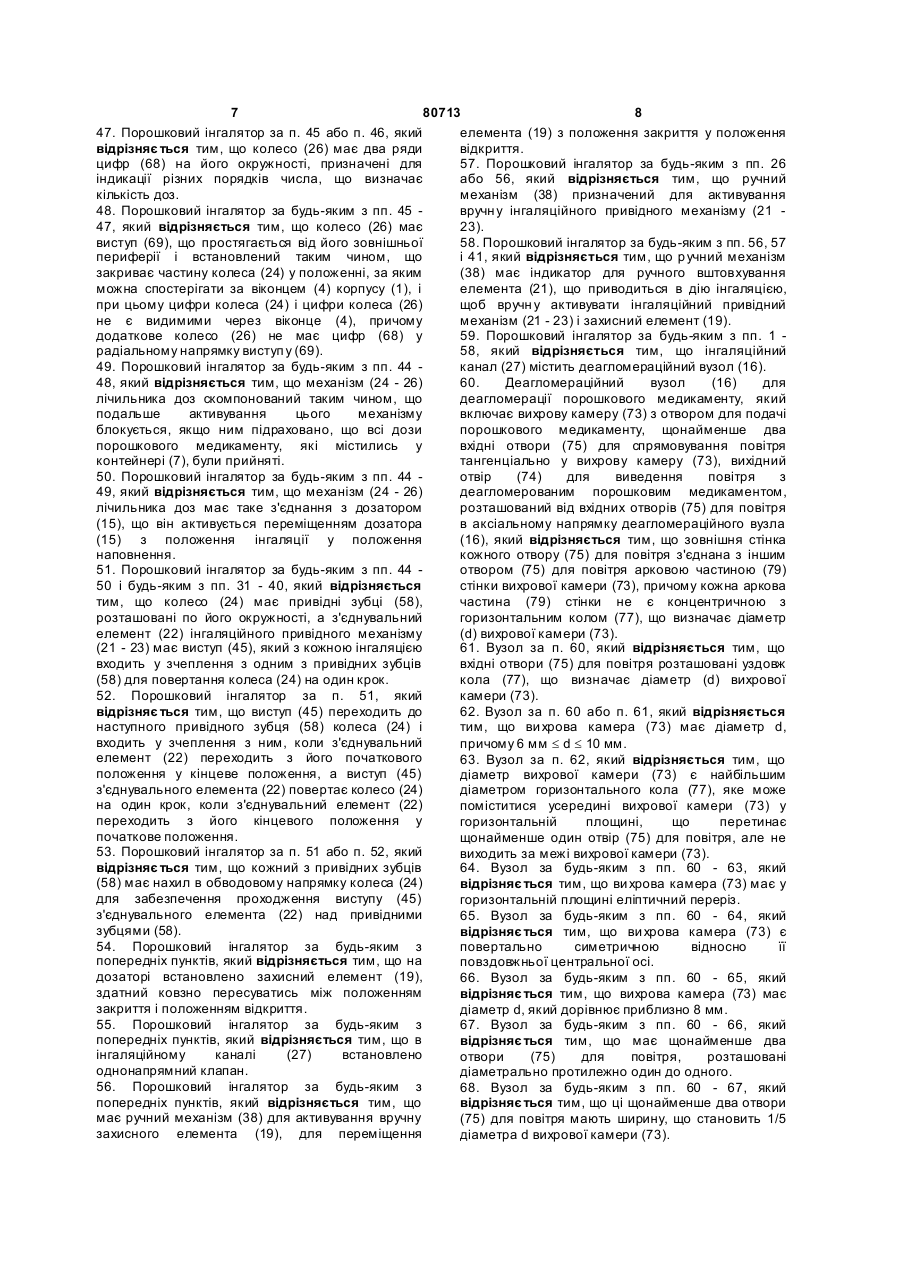

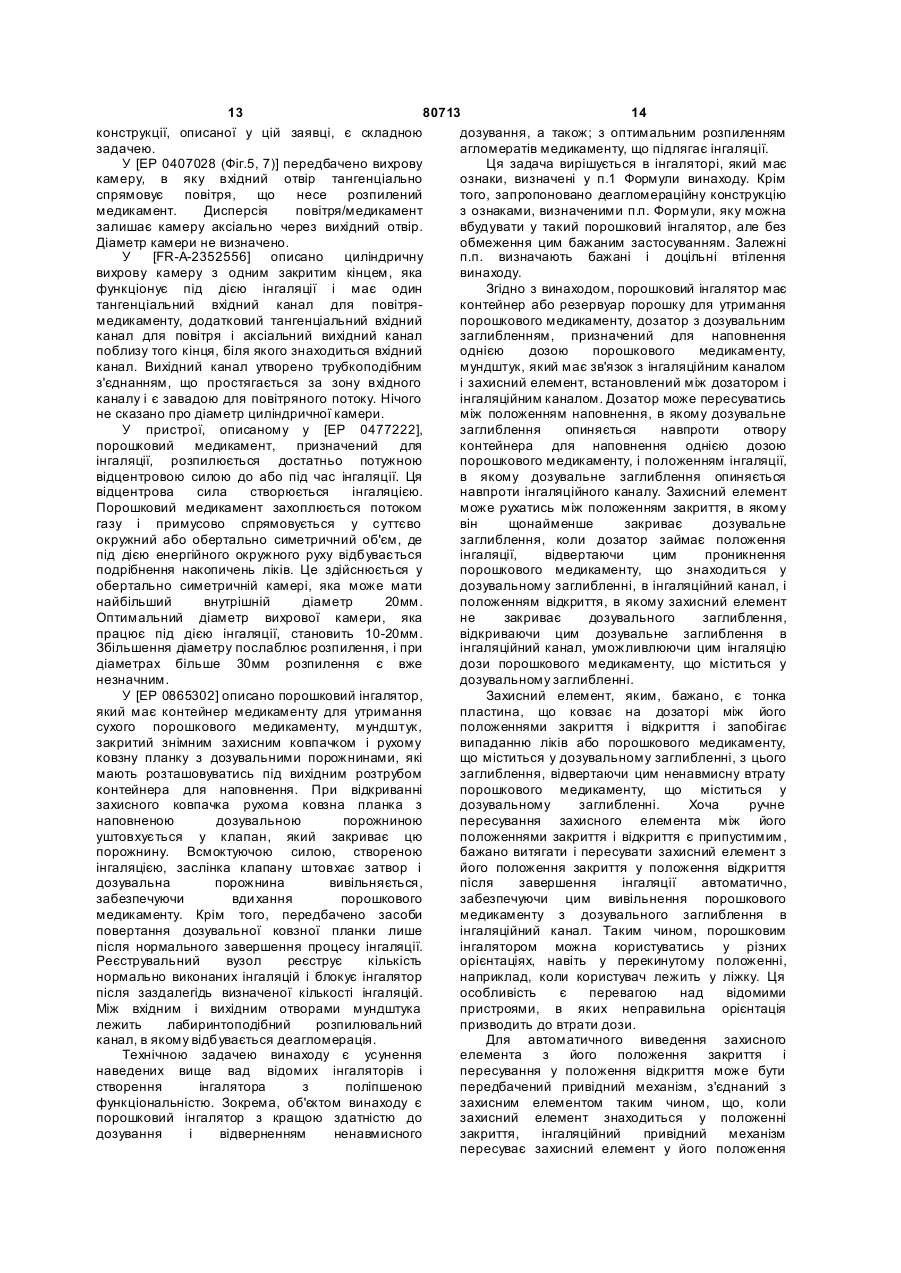

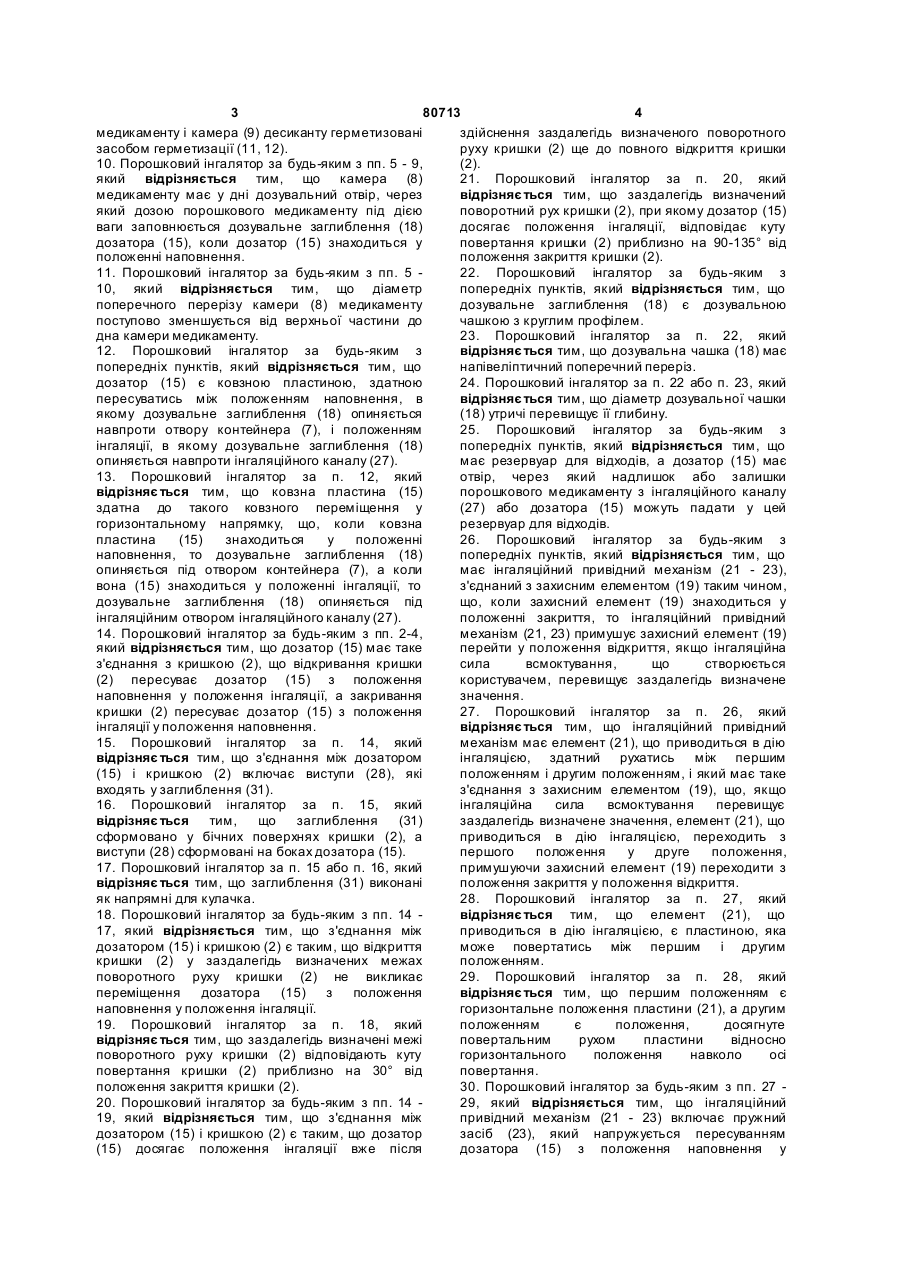

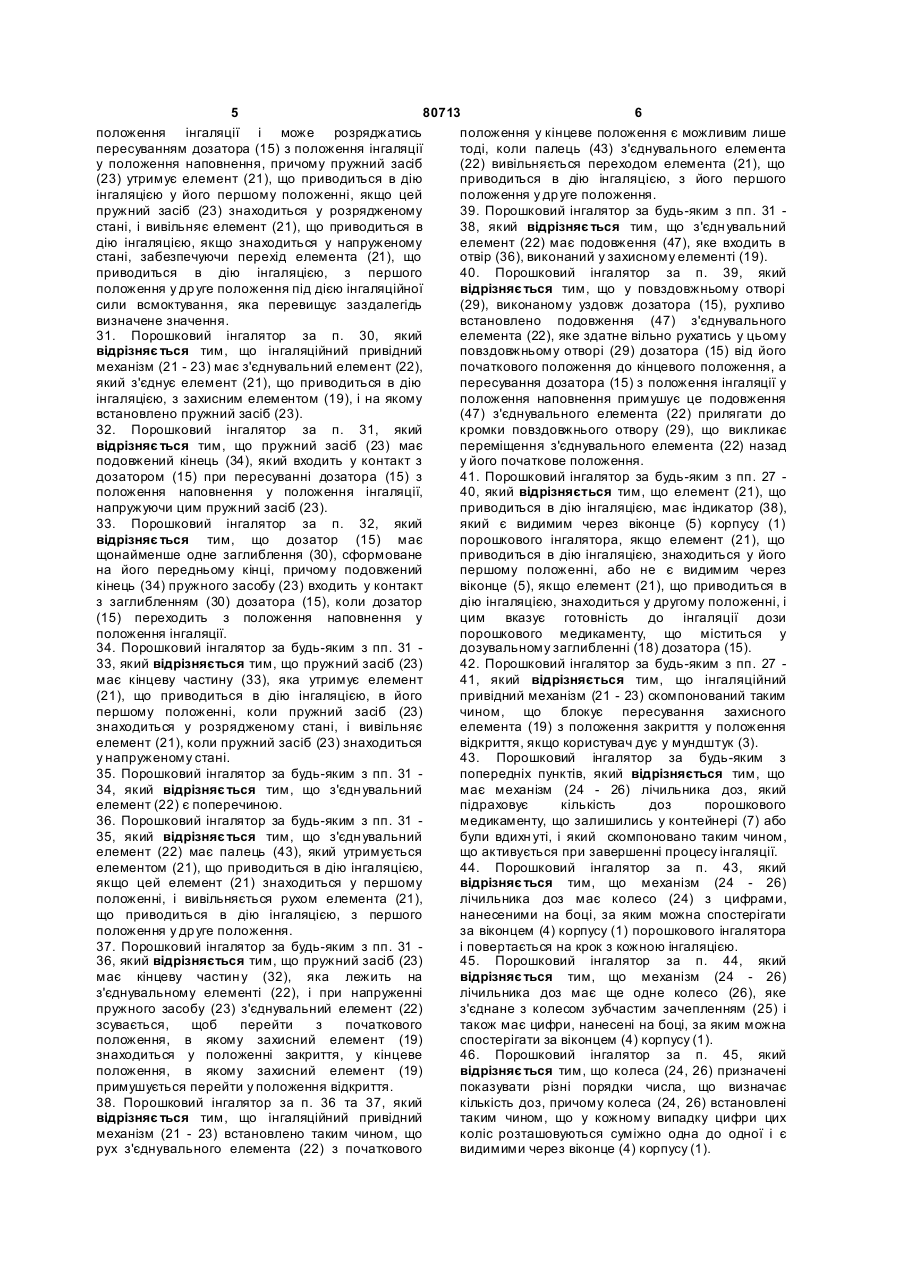

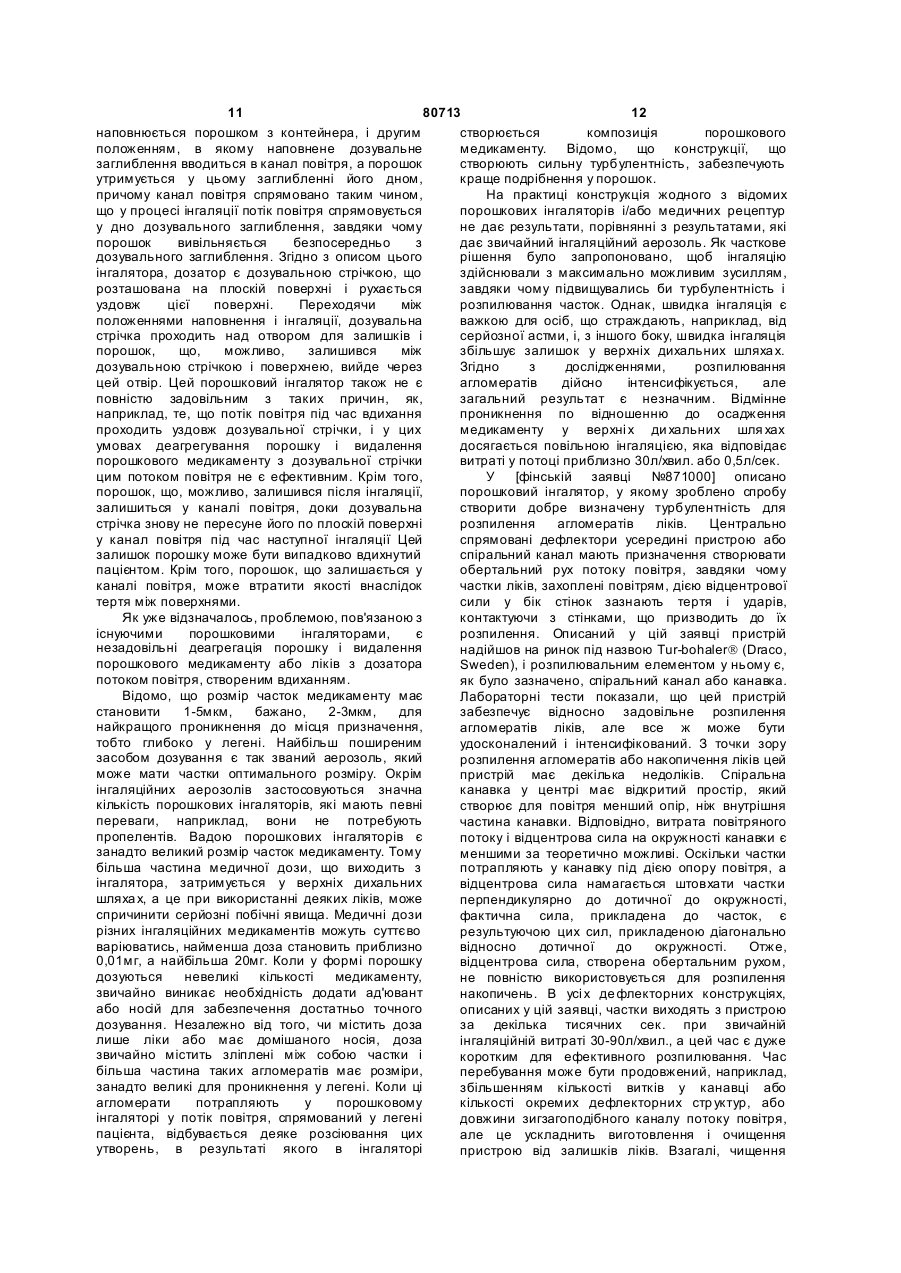

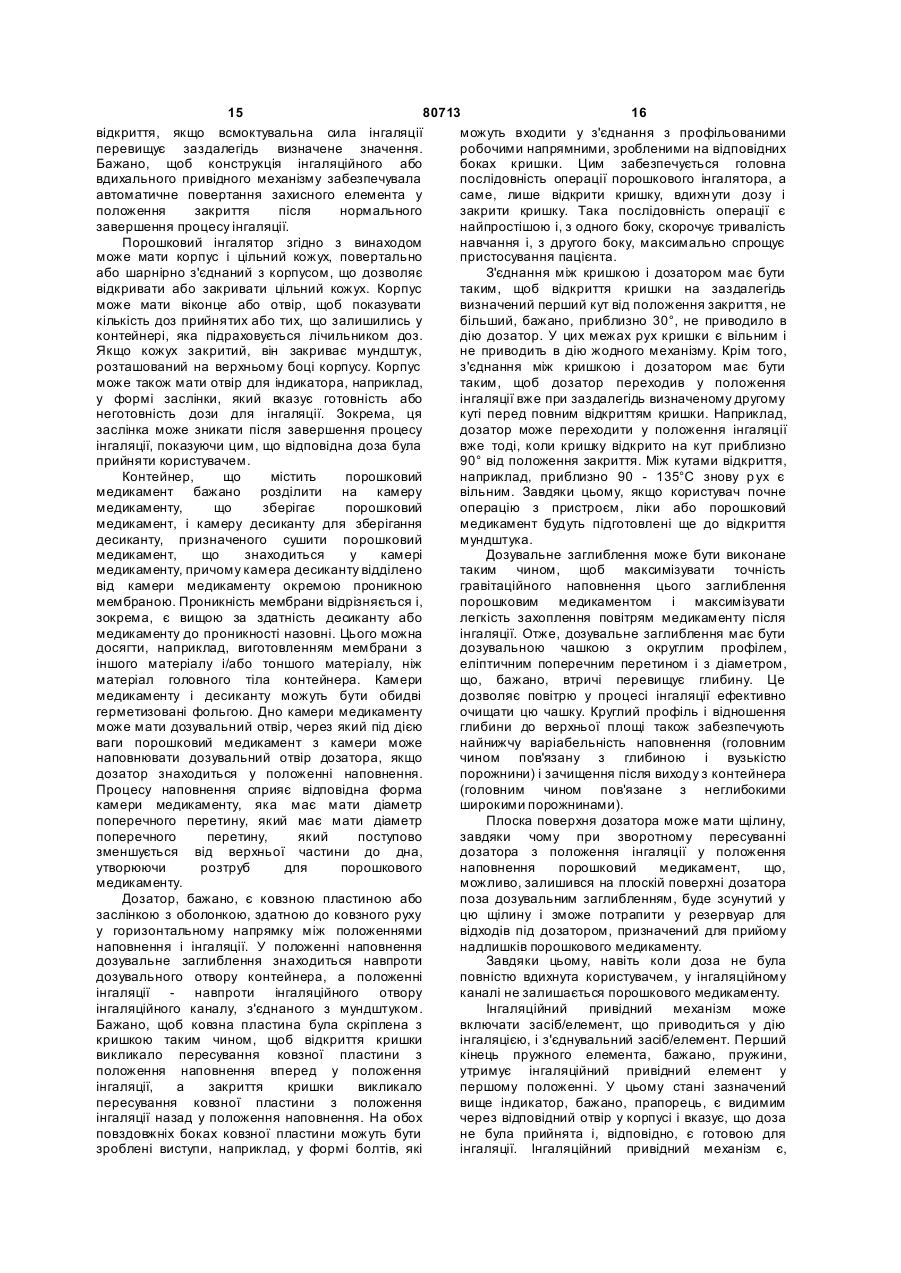

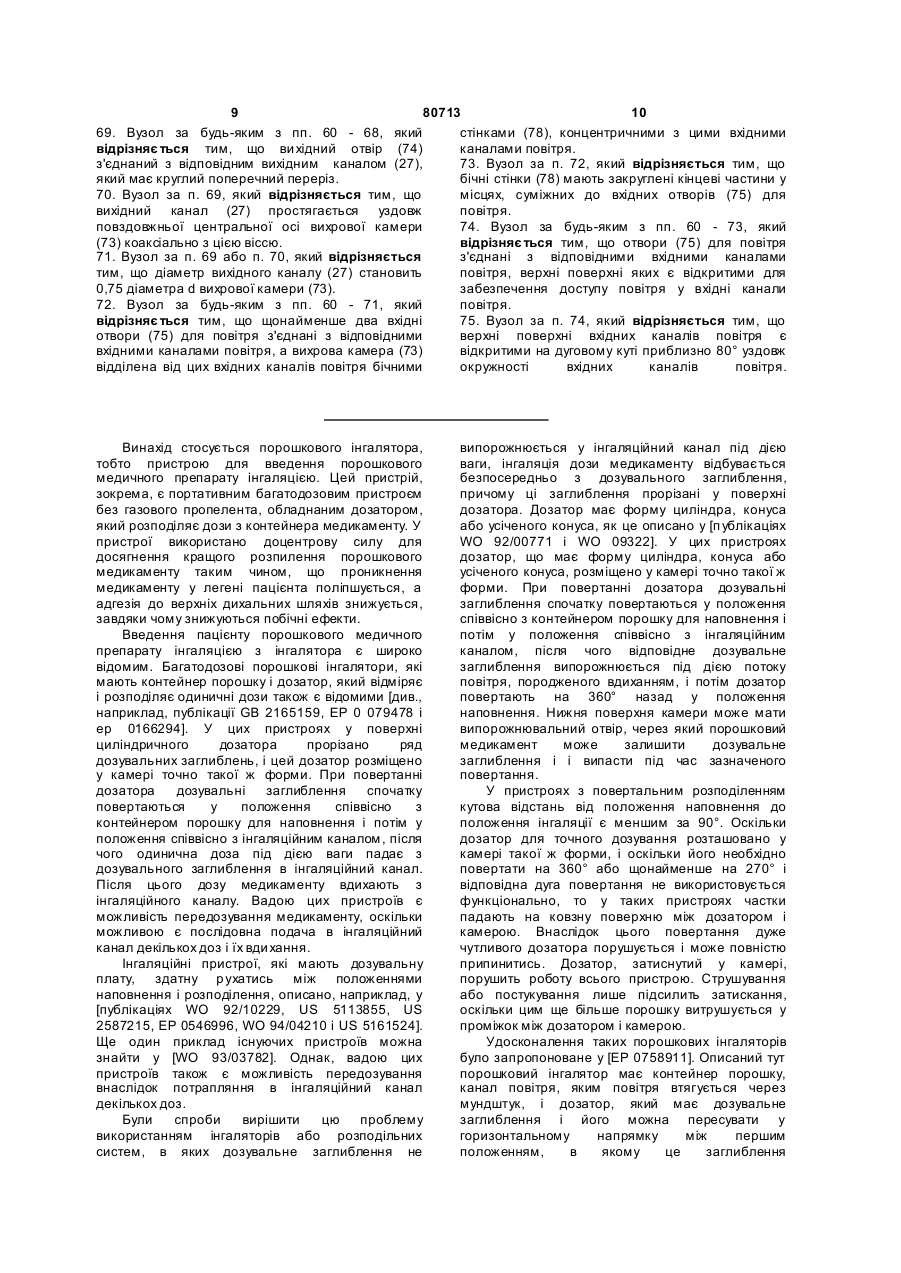

1. Порошковий інгалятор, що містить контейнер (7) для утримання порошкового медикаменту, дозатор (15) з дозувальним заглибленням (18), здатний пересуватись між положенням наповнення, в якому дозувальне заглиблення (18) опиняється навпроти отвору контейнера (7) для наповнення однією дозою порошкового медикаменту, і положенням інгаляції, в якому дозувальне заглиблення (18) опиняється навпроти інгаляційного каналу (27), і мундштук (3), який зв'язаний з інгаляційним каналом (27) для уможливлення інгаляції дози порошкового медикаменту, що міститься у дозувальному заглибленні (18) дозатора (15), коли дозатор (15) знаходиться у положенні інгаляції, який відрізняє ться тим, що містить захисний елемент (19), встановлений між дозатором (15) і інгаляційним каналом (27) і здатний пересуватись між положенням закриття, в якому він щонайменше закриває дозувальне заглиблення (18), коли дозатор (15) займає положення інгаляції, відвертаючи цим проникнення порошкового медикаменту, що знаходиться у дозувальному заглибленні (18), в інгаляційний канал (27), і положенням відкриття, в якому захисний елемент (19) не закриває дозувального заглиблення (18), відкриваючи цим дозувальне заглиблення (18) в інгаляційний канал (27) і уможливлюючи інгаляцію дози порошкового 2 (19) 1 3 80713 4 медикаменту і камера (9) десиканту герметизовані здійснення заздалегідь визначеного поворотного засобом герметизації (11, 12). руху кришки (2) ще до повного відкриття кришки 10. Порошковий інгалятор за будь-яким з пп. 5 - 9, (2). який відрізняється тим, що камера (8) 21. Порошковий інгалятор за п. 20, який медикаменту має у дні дозувальний отвір, через відрізняє ться тим, що заздалегідь визначений який дозою порошкового медикаменту під дією поворотний рух кришки (2), при якому дозатор (15) ваги заповнюється дозувальне заглиблення (18) досягає положення інгаляції, відповідає куту дозатора (15), коли дозатор (15) знаходиться у повертання кришки (2) приблизно на 90-135° від положенні наповнення. положення закриття кришки (2). 11. Порошковий інгалятор за будь-яким з пп. 5 22. Порошковий інгалятор за будь-яким з 10, який відрізняється тим, що діаметр попередніх пунктів, який відрізняється тим, що поперечного перерізу камери (8) медикаменту дозувальне заглиблення (18) є дозувальною поступово зменшується від верхньої частини до чашкою з круглим профілем. дна камери медикаменту. 23. Порошковий інгалятор за п. 22, який 12. Порошковий інгалятор за будь-яким з відрізняє ться тим, що дозувальна чашка (18) має попередніх пунктів, який відрізняється тим, що напівеліптичний поперечний переріз. дозатор (15) є ковзною пластиною, здатною 24. Порошковий інгалятор за п. 22 або п. 23, який пересуватись між положенням наповнення, в відрізняє ться тим, що діаметр дозувальної чашки якому дозувальне заглиблення (18) опиняється (18) утричі перевищує її глибину. навпроти отвору контейнера (7), і положенням 25. Порошковий інгалятор за будь-яким з інгаляції, в якому дозувальне заглиблення (18) попередніх пунктів, який відрізняється тим, що опиняється навпроти інгаляційного каналу (27). має резервуар для відходів, а дозатор (15) має 13. Порошковий інгалятор за п. 12, який отвір, через який надлишок або залишки відрізняє ться тим, що ковзна пластина (15) порошкового медикаменту з інгаляційного каналу здатна до такого ковзного переміщення у (27) або дозатора (15) можуть падати у цей горизонтальному напрямку, що, коли ковзна резервуар для відходів. пластина (15) знаходиться у положенні 26. Порошковий інгалятор за будь-яким з наповнення, то дозувальне заглиблення (18) попередніх пунктів, який відрізняється тим, що опиняється під отвором контейнера (7), а коли має інгаляційний привідний механізм (21 - 23), вона (15) знаходиться у положенні інгаляції, то з'єднаний з захисним елементом (19) таким чином, дозувальне заглиблення (18) опиняється під що, коли захисний елемент (19) знаходиться у інгаляційним отвором інгаляційного каналу (27). положенні закриття, то інгаляційний привідний 14. Порошковий інгалятор за будь-яким з пп. 2-4, механізм (21, 23) примушує захисний елемент (19) який відрізняється тим, що дозатор (15) має таке перейти у положення відкриття, якщо інгаляційна з'єднання з кришкою (2), що відкривання кришки сила всмоктування, що створюється (2) пересуває дозатор (15) з положення користувачем, перевищує заздалегідь визначене наповнення у положення інгаляції, а закривання значення. кришки (2) пересуває дозатор (15) з положення 27. Порошковий інгалятор за п. 26, який інгаляції у положення наповнення. відрізняє ться тим, що інгаляційний привідний 15. Порошковий інгалятор за п. 14, який механізм має елемент (21), що приводиться в дію відрізняє ться тим, що з'єднання між дозатором інгаляцією, здатний рухатись між першим (15) і кришкою (2) включає виступи (28), які положенням і другим положенням, і який має таке входять у заглиблення (31). з'єднання з захисним елементом (19), що, якщо 16. Порошковий інгалятор за п. 15, який інгаляційна сила всмоктування перевищує відрізняє ться тим, що заглиблення (31) заздалегідь визначене значення, елемент (21), що сформовано у бічних поверхнях кришки (2), а приводиться в дію інгаляцією, переходить з виступи (28) сформовані на боках дозатора (15). першого положення у друге положення, 17. Порошковий інгалятор за п. 15 або п. 16, який примушуючи захисний елемент (19) переходити з відрізняє ться тим, що заглиблення (31) виконані положення закриття у положення відкриття. як напрямні для кулачка. 28. Порошковий інгалятор за п. 27, який 18. Порошковий інгалятор за будь-яким з пп. 14 відрізняє ться тим, що елемент (21), що 17, який відрізняється тим, що з'єднання між приводиться в дію інгаляцією, є пластиною, яка дозатором (15) і кришкою (2) є таким, що відкриття може повертатись між першим і другим кришки (2) у заздалегідь визначених межах положенням. поворотного руху кришки (2) не викликає 29. Порошковий інгалятор за п. 28, який переміщення дозатора (15) з положення відрізняє ться тим, що першим положенням є наповнення у положення інгаляції. горизонтальне положення пластини (21), а другим 19. Порошковий інгалятор за п. 18, який положенням є положення, досягнуте відрізняє ться тим, що заздалегідь визначені межі повертальним рухом пластини відносно поворотного руху кришки (2) відповідають куту горизонтального положення навколо осі повертання кришки (2) приблизно на 30° від повертання. положення закриття кришки (2). 30. Порошковий інгалятор за будь-яким з пп. 27 20. Порошковий інгалятор за будь-яким з пп. 14 29, який відрізняється тим, що інгаляційний 19, який відрізняється тим, що з'єднання між привідний механізм (21 - 23) включає пружний дозатором (15) і кришкою (2) є таким, що дозатор засіб (23), який напружується пересуванням (15) досягає положення інгаляції вже після дозатора (15) з положення наповнення у 5 80713 6 положення інгаляції і може розряджатись положення у кінцеве положення є можливим лише пересуванням дозатора (15) з положення інгаляції тоді, коли палець (43) з'єднувального елемента у положення наповнення, причому пружний засіб (22) вивільняється переходом елемента (21), що (23) утримує елемент (21), що приводиться в дію приводиться в дію інгаляцією, з його першого інгаляцією у його першому положенні, якщо цей положення у др уге положення. пружний засіб (23) знаходиться у розрядженому 39. Порошковий інгалятор за будь-яким з пп. 31 стані, і вивільняє елемент (21), що приводиться в 38, який відрізняє ться тим, що з'єдн увальний дію інгаляцією, якщо знаходиться у напруженому елемент (22) має подовження (47), яке входить в стані, забезпечуючи перехід елемента (21), що отвір (36), виконаний у захисному елементі (19). приводиться в дію інгаляцією, з першого 40. Порошковий інгалятор за п. 39, який положення у др уге положення під дією інгаляційної відрізняє ться тим, що у повздовжньому отворі сили всмоктування, яка перевищує заздалегідь (29), виконаному уздовж дозатора (15), рухливо визначене значення. встановлено подовження (47) з'єднувального 31. Порошковий інгалятор за п. 30, який елемента (22), яке здатне вільно рухатись у цьому відрізняє ться тим, що інгаляційний привідний повздовжньому отворі (29) дозатора (15) від його механізм (21 - 23) має з'єднувальний елемент (22), початкового положення до кінцевого положення, а який з'єднує елемент (21), що приводиться в дію пересування дозатора (15) з положення інгаляції у інгаляцією, з захисним елементом (19), і на якому положення наповнення примушує це подовження встановлено пружний засіб (23). (47) з'єднувального елемента (22) прилягати до 32. Порошковий інгалятор за п. 31, який кромки повздовжнього отвору (29), що викликає відрізняє ться тим, що пружний засіб (23) має переміщення з'єднувального елемента (22) назад подовжений кінець (34), який входить у контакт з у його початкове положення. дозатором (15) при пересуванні дозатора (15) з 41. Порошковий інгалятор за будь-яким з пп. 27 положення наповнення у положення інгаляції, 40, який відрізняється тим, що елемент (21), що напружуючи цим пружний засіб (23). приводиться в дію інгаляцією, має індикатор (38), 33. Порошковий інгалятор за п. 32, який який є видимим через віконце (5) корпусу (1) відрізняє ться тим, що дозатор (15) має порошкового інгалятора, якщо елемент (21), що щонайменше одне заглиблення (30), сформоване приводиться в дію інгаляцією, знаходиться у його на його передньому кінці, причому подовжений першому положенні, або не є видимим через кінець (34) пружного засобу (23) входить у контакт віконце (5), якщо елемент (21), що приводиться в з заглибленням (30) дозатора (15), коли дозатор дію інгаляцією, знаходиться у другому положенні, і (15) переходить з положення наповнення у цим вказує готовність до інгаляції дози положення інгаляції. порошкового медикаменту, що міститься у 34. Порошковий інгалятор за будь-яким з пп. 31 дозувальному заглибленні (18) дозатора (15). 33, який відрізняється тим, що пружний засіб (23) 42. Порошковий інгалятор за будь-яким з пп. 27 має кінцеву частину (33), яка утримує елемент 41, який відрізняється тим, що інгаляційний (21), що приводиться в дію інгаляцією, в його привідний механізм (21 - 23) скомпонований таким першому положенні, коли пружний засіб (23) чином, що блокує пересування захисного знаходиться у розрядженому стані, і вивільняє елемента (19) з положення закриття у положення елемент (21), коли пружний засіб (23) знаходиться відкриття, якщо користувач дує у мундштук (3). у напруженому стані. 43. Порошковий інгалятор за будь-яким з 35. Порошковий інгалятор за будь-яким з пп. 31 попередніх пунктів, який відрізняється тим, що 34, який відрізняє ться тим, що з'єдн увальний має механізм (24 - 26) лічильника доз, який елемент (22) є поперечиною. підраховує кількість доз порошкового 36. Порошковий інгалятор за будь-яким з пп. 31 медикаменту, що залишились у контейнері (7) або 35, який відрізняє ться тим, що з'єдн увальний були вдихн уті, і який скомпоновано таким чином, елемент (22) має палець (43), який утримується що активується при завершенні процесу інгаляції. елементом (21), що приводиться в дію інгаляцією, 44. Порошковий інгалятор за п. 43, який якщо цей елемент (21) знаходиться у першому відрізняє ться тим, що механізм (24 - 26) положенні, і вивільняється рухом елемента (21), лічильника доз має колесо (24) з цифрами, що приводиться в дію інгаляцією, з першого нанесеними на боці, за яким можна спостерігати положення у др уге положення. за віконцем (4) корпусу (1) порошкового інгалятора 37. Порошковий інгалятор за будь-яким з пп. 31 і повертається на крок з кожною інгаляцією. 36, який відрізняється тим, що пружний засіб (23) 45. Порошковий інгалятор за п. 44, який має кінцеву частин у (32), яка лежить на відрізняє ться тим, що механізм (24 - 26) з'єднувальному елементі (22), і при напруженні лічильника доз має ще одне колесо (26), яке пружного засобу (23) з'єднувальний елемент (22) з'єднане з колесом зубчастим зачепленням (25) і зсувається, щоб перейти з початкового також має цифри, нанесені на боці, за яким можна положення, в якому захисний елемент (19) спостерігати за віконцем (4) корпусу (1). знаходиться у положенні закриття, у кінцеве 46. Порошковий інгалятор за п. 45, який положення, в якому захисний елемент (19) відрізняє ться тим, що колеса (24, 26) призначені примушується перейти у положення відкриття. показувати різні порядки числа, що визначає 38. Порошковий інгалятор за п. 36 та 37, який кількість доз, причому колеса (24, 26) встановлені відрізняє ться тим, що інгаляційний привідний таким чином, що у кожному випадку цифри цих механізм (21 - 23) встановлено таким чином, що коліс розташовуються суміжно одна до одної і є рух з'єднувального елемента (22) з початкового видимими через віконце (4) корпусу (1). 7 80713 8 47. Порошковий інгалятор за п. 45 або п. 46, який елемента (19) з положення закриття у положення відрізняє ться тим, що колесо (26) має два ряди відкриття. цифр (68) на його окружності, призначені для 57. Порошковий інгалятор за будь-яким з пп. 26 індикації різних порядків числа, що визначає або 56, який відрізняється тим, що ручний кількість доз. механізм (38) призначений для активування 48. Порошковий інгалятор за будь-яким з пп. 45 вручн у інгаляційного привідного механізму (21 47, який відрізняється тим, що колесо (26) має 23). виступ (69), що простягається від його зовнішньої 58. Порошковий інгалятор за будь-яким з пп. 56, 57 периферії і встановлений таким чином, що і 41, який відрізняється тим, що р учний механізм закриває частину колеса (24) у положенні, за яким (38) має індикатор для ручного вштовхування можна спостерігати за віконцем (4) корпусу (1), і елемента (21), що приводиться в дію інгаляцією, при цьому цифри колеса (24) і цифри колеса (26) щоб вручн у активувати інгаляційний привідний не є видимими через віконце (4), причому механізм (21 - 23) і захисний елемент (19). додаткове колесо (26) не має цифр (68) у 59. Порошковий інгалятор за будь-яким з пп. 1 радіальному напрямку виступ у (69). 58, який відрізняється тим, що інгаляційний 49. Порошковий інгалятор за будь-яким з пп. 44 канал (27) містить деагломераційний вузол (16). 48, який відрізняється тим, що механізм (24 - 26) 60. Деагломераційний вузол (16) для лічильника доз скомпонований таким чином, що деагломерації порошкового медикаменту, який подальше активування цього механізму включає вихрову камеру (73) з отвором для подачі блокується, якщо ним підраховано, що всі дози порошкового медикаменту, щонайменше два порошкового медикаменту, які містились у вхідні отвори (75) для спрямовування повітря контейнері (7), були прийняті. тангенціально у вихрову камеру (73), вихідний 50. Порошковий інгалятор за будь-яким з пп. 44 отвір (74) для виведення повітря з 49, який відрізняється тим, що механізм (24 - 26) деагломерованим порошковим медикаментом, лічильника доз має таке з'єднання з дозатором розташований від вхідних отворів (75) для повітря (15), що він активується переміщенням дозатора в аксіальному напрямку деагломераційного вузла (15) з положення інгаляції у положення (16), який відрізняється тим, що зовнішня стінка наповнення. кожного отвору (75) для повітря з'єднана з іншим 51. Порошковий інгалятор за будь-яким з пп. 44 отвором (75) для повітря арковою частиною (79) 50 і будь-яким з пп. 31 - 40, який відрізняється стінки вихрової камери (73), причому кожна аркова тим, що колесо (24) має привідні зубці (58), частина (79) стінки не є концентричною з розташовані по його окружності, а з'єднувальний горизонтальним колом (77), що визначає діаметр елемент (22) інгаляційного привідного механізму (d) вихрової камери (73). (21 - 23) має виступ (45), який з кожною інгаляцією 61. Вузол за п. 60, який відрізняється тим, що входить у зчеплення з одним з привідних зубців вхідні отвори (75) для повітря розташовані уздовж (58) для повертання колеса (24) на один крок. кола (77), що визначає діаметр (d) вихрової 52. Порошковий інгалятор за п. 51, який камери (73). відрізняє ться тим, що виступ (45) переходить до 62. Вузол за п. 60 або п. 61, який відрізняється наступного привідного зубця (58) колеса (24) і тим, що ви хрова камера (73) має діаметр d, входить у зчеплення з ним, коли з'єднувальний причому 6 мм £ d £ 10 мм. елемент (22) переходить з його початкового 63. Вузол за п. 62, який відрізняється тим, що положення у кінцеве положення, а виступ (45) діаметр вихрової камери (73) є найбільшим з'єднувального елемента (22) повертає колесо (24) діаметром горизонтального кола (77), яке може на один крок, коли з'єднувальний елемент (22) поміститися усередині вихрової камери (73) у переходить з його кінцевого положення у горизонтальній площині, що перетинає початкове положення. щонайменше один отвір (75) для повітря, але не 53. Порошковий інгалятор за п. 51 або п. 52, який виходить за межі вихрової камери (73). відрізняє ться тим, що кожний з привідних зубців 64. Вузол за будь-яким з пп. 60 - 63, який (58) має нахил в обводовому напрямку колеса (24) відрізняє ться тим, що ви хрова камера (73) має у для забезпечення проходження виступу (45) горизонтальній площині еліптичний переріз. з'єднувального елемента (22) над привідними 65. Вузол за будь-яким з пп. 60 - 64, який зубцями (58). відрізняє ться тим, що ви хрова камера (73) є 54. Порошковий інгалятор за будь-яким з повертально симетричною відносно її попередніх пунктів, який відрізняється тим, що на повздовжньої центральної осі. дозаторі встановлено захисний елемент (19), 66. Вузол за будь-яким з пп. 60 - 65, який здатний ковзно пересуватись між положенням відрізняє ться тим, що вихрова камера (73) має закриття і положенням відкриття. діаметр d, який дорівнює приблизно 8 мм. 55. Порошковий інгалятор за будь-яким з 67. Вузол за будь-яким з пп. 60 - 66, який попередніх пунктів, який відрізняється тим, що в відрізняє ться тим, що має щонайменше два інгаляційному каналі (27) встановлено отвори (75) для повітря, розташовані однонапрямний клапан. діаметрально протилежно один до одного. 56. Порошковий інгалятор за будь-яким з 68. Вузол за будь-яким з пп. 60 - 67, який попередніх пунктів, який відрізняється тим, що відрізняє ться тим, що ці щонайменше два отвори має ручний механізм (38) для активування вручну (75) для повітря мають ширину, що становить 1/5 захисного елемента (19), для переміщення діаметра d вихрової камери (73). 9 80713 10 69. Вузол за будь-яким з пп. 60 - 68, який стінками (78), концентричними з цими вхідними відрізняє ться тим, що ви хідний отвір (74) каналами повітря. з'єднаний з відповідним вихідним каналом (27), 73. Вузол за п. 72, який відрізняється тим, що який має круглий поперечний переріз. бічні стінки (78) мають закруглені кінцеві частини у 70. Вузол за п. 69, який відрізняється тим, що місцях, суміжних до вхідних отворів (75) для вихідний канал (27) простягається уздовж повітря. повздовжньої центральної осі вихрової камери 74. Вузол за будь-яким з пп. 60 - 73, який (73) коаксіально з цією віссю. відрізняє ться тим, що отвори (75) для повітря 71. Вузол за п. 69 або п. 70, який відрізняється з'єднані з відповідними вхідними каналами тим, що діаметр вихідного каналу (27) становить повітря, верхні поверхні яких є відкритими для 0,75 діаметра d вихрової камери (73). забезпечення доступу повітря у вхідні канали 72. Вузол за будь-яким з пп. 60 - 71, який повітря. відрізняє ться тим, що щонайменше два вхідні 75. Вузол за п. 74, який відрізняється тим, що отвори (75) для повітря з'єднані з відповідними верхні поверхні вхідних каналів повітря є вхідними каналами повітря, а вихрова камера (73) відкритими на дуговому куті приблизно 80° уздовж відділена від цих вхідних каналів повітря бічними окружності вхідних каналів повітря. Винахід стосується порошкового інгалятора, тобто пристрою для введення порошкового медичного препарату інгаляцією. Цей пристрій, зокрема, є портативним багатодозовим пристроєм без газового пропелента, обладнаним дозатором, який розподіляє дози з контейнера медикаменту. У пристрої використано доцентрову силу для досягнення кращого розпилення порошкового медикаменту таким чином, що проникнення медикаменту у легені пацієнта поліпшується, а адгезія до верхніх дихальних шляхів знижується, завдяки чому знижуються побічні ефекти. Введення пацієнту порошкового медичного препарату інгаляцією з інгалятора є широко відомим. Багатодозові порошкові інгалятори, які мають контейнер порошку і дозатор, який відміряє і розподіляє одиничні дози також є відомими [див., наприклад, публікації GB 2165159, ЕР 0 079478 і ер 0166294]. У цих пристроях у поверхні циліндричного дозатора прорізано ряд дозувальних заглиблень, і цей дозатор розміщено у камері точно такої ж форми. При повертанні дозатора дозувальні заглиблення спочатку повертаються у положення співвісно з контейнером порошку для наповнення і потім у положення співвісно з інгаляційним каналом, після чого одинична доза під дією ваги падає з дозувального заглиблення в інгаляційний канал. Після цього дозу медикаменту вдихають з інгаляційного каналу. Вадою цих пристроїв є можливість передозування медикаменту, оскільки можливою є послідовна подача в інгаляційний канал декількох доз і їх вди хання. Інгаляційні пристрої, які мають дозувальну плату, здатну р ухатись між положеннями наповнення і розподілення, описано, наприклад, у [публікаціях WO 92/10229, US 5113855, US 2587215, ЕР 0546996, WO 94/04210 і US 5161524]. Ще один приклад існуючих пристроїв можна знайти у [WO 93/03782]. Однак, вадою цих пристроїв також є можливість передозування внаслідок потрапляння в інгаляційний канал декількох доз. Були спроби вирішити цю проблему використанням інгаляторів або розподільних систем, в яких дозувальне заглиблення не випорожнюється у інгаляційний канал під дією ваги, інгаляція дози медикаменту відбувається безпосередньо з дозувального заглиблення, причому ці заглиблення прорізані у поверхні дозатора. Дозатор має форму циліндра, конуса або усіченого конуса, як це описано у [п ублікаціях WO 92/00771 і WO 09322]. У цих пристроях дозатор, що має форму циліндра, конуса або усіченого конуса, розміщено у камері точно такої ж форми. При повертанні дозатора дозувальні заглиблення спочатку повертаються у положення співвісно з контейнером порошку для наповнення і потім у положення співвісно з інгаляційним каналом, після чого відповідне дозувальне заглиблення випорожнюється під дією потоку повітря, породженого вдиханням, і потім дозатор повертають на 360° назад у положення наповнення. Нижня поверхня камери може мати випорожнювальний отвір, через який порошковий медикамент може залишити дозувальне заглиблення і і випасти під час зазначеного повертання. У пристроях з повертальним розподіленням кутова відстань від положення наповнення до положення інгаляції є меншим за 90°. Оскільки дозатор для точного дозування розташовано у камері такої ж форми, і оскільки його необхідно повертати на 360° або щонайменше на 270° і відповідна дуга повертання не використовується функціонально, то у таких пристроях частки падають на ковзну поверхню між дозатором і камерою. Внаслідок цього повертання дуже чутливого дозатора порушується і може повністю припинитись. Дозатор, затиснутий у камері, порушить роботу всього пристрою. Струшування або постукування лише підсилить затискання, оскільки цим ще більше порошку витрушується у проміжок між дозатором і камерою. Удосконалення таких порошкових інгаляторів було запропоноване у [ЕР 0758911]. Описаний тут порошковий інгалятор має контейнер порошку, канал повітря, якимповітря втягується через мундштук, і дозатор, який має дозувальне заглиблення і його можна пересувати у горизонтальному напрямку між першим положенням, в якому це заглиблення 11 80713 12 наповнюється порошком з контейнера, і другим створюється композиція порошкового положенням, в якому наповнене дозувальне медикаменту. Відомо, що конструкції, що заглиблення вводиться в канал повітря, а порошок створюють сильну турбулентність, забезпечують утримується у цьому заглибленні його дном, краще подрібнення у порошок. причому канал повітря спрямовано таким чином, На практиці конструкція жодного з відомих що у процесі інгаляції потік повітря спрямовується порошкових інгаляторів і/або медичних рецептур у дно дозувального заглиблення, завдяки чому не дає результати, порівнянні з результатами, які порошок вивільняється безпосередньо з дає звичайний інгаляційний аерозоль. Як часткове дозувального заглиблення. Згідно з описом цього рішення було запропоновано, щоб інгаляцію інгалятора, дозатор є дозувальною стрічкою, що здійснювали з максимально можливим зусиллям, розташована на плоскій поверхні і рухається завдяки чому підвищувались би турбулентність і уздовж цієї поверхні. Переходячи між розпилювання часток. Однак, швидка інгаляція є положеннями наповнення і інгаляції, дозувальна важкою для осіб, що страждають, наприклад, від стрічка проходить над отвором для залишків і серйозної астми, і, з іншого боку, швидка інгаляція порошок, що, можливо, залишився між збільшує залишок у верхніх дихальних шляха х. дозувальною стрічкою і поверхнею, вийде через Згідно з дослідженнями, розпилювання цей отвір. Цей порошковий інгалятор також не є агломератів дійсно інтенсифікується, але повністю задовільним з таких причин, як, загальний результат є незначним. Відмінне наприклад, те, що потік повітря під час вдихання проникнення по відношенню до осадження проходить уздовж дозувальної стрічки, і у цих медикаменту у верхні х ди хальних шля хах умовах деагрегування порошку і видалення досягається повільною інгаляцією, яка відповідає порошкового медикаменту з дозувальної стрічки витраті у потоці приблизно 30л/хвил. або 0,5л/сек. цим потоком повітря не є ефективним. Крім того, У [фінській заявці №871000] описано порошок, що, можливо, залишився після інгаляції, порошковий інгалятор, у якому зроблено спробу залишиться у каналі повітря, доки дозувальна створити добре визначену турбулентність для стрічка знову не пересуне його по плоскій поверхні розпилення агломератів ліків. Центрально у канал повітря під час наступної інгаляції Цей спрямовані дефлектори усередині пристрою або залишок порошку може бути випадково вдихнутий спіральний канал мають призначення створювати пацієнтом. Крім того, порошок, що залишається у обертальний рух потоку повітря, завдяки чому каналі повітря, може втратити якості внаслідок частки ліків, захоплені повітрям, дією відцентрової тертя між поверхнями. сили у бік стінок зазнають тертя і ударів, Як уже відзначалось, проблемою, пов'язаною з контактуючи з стінками, що призводить до їх існуючими порошковими інгаляторами, є розпилення. Описаний у цій заявці пристрій незадовільні деагрегація порошку і видалення надійшов на ринок під назвою Tur-bohalerÒ (Draco, порошкового медикаменту або ліків з дозатора Sweden), і розпилювальним елементом у ньому є, потоком повітря, створеним вдиханням. як було зазначено, спіральний канал або канавка. Відомо, що розмір часток медикаменту має Лабораторні тести показали, що цей пристрій становити 1-5мкм, бажано, 2-3мкм, для забезпечує відносно задовільне розпилення найкращого проникнення до місця призначення, агломератів ліків, але все ж може бути тобто глибоко у легені. Найбільш поширеним удосконалений і інтенсифікований. З точки зору засобом дозування є так званий аерозоль, який розпилення агломератів або накопичення ліків цей може мати частки оптимального розміру. Окрім пристрій має декілька недоліків. Спіральна інгаляційних аерозолів застосовуються значна канавка у центрі має відкритий простір, який кількість порошкових інгаляторів, які мають певні створює для повітря менший опір, ніж внутрішня переваги, наприклад, вони не потребують частина канавки. Відповідно, витрата повітряного пропелентів. Вадою порошкових інгаляторів є потоку і відцентрова сила на окружності канавки є занадто великий розмір часток медикаменту. Тому меншими за теоретично можливі. Оскільки частки більша частина медичної дози, що виходить з потрапляють у канавку під дією опору повітря, а інгалятора, затримується у верхніх дихальних відцентрова сила намагається штовхати частки шляха х, а це при використанні деяких ліків, може перпендикулярно до дотичної до окружності, спричинити серйозні побічні явища. Медичні дози фактична сила, прикладена до часток, є різних інгаляційних медикаментів можуть суттєво результуючою цих сил, прикладеною діагонально варіюватись, найменша доза становить приблизно відносно дотичної до окружності. Отже, 0,01мг, а найбільша 20мг. Коли у формі порошку відцентрова сила, створена обертальним рухом, дозуються невеликі кількості медикаменту, не повністю використовується для розпилення звичайно виникає необхідність додати ад'ювант накопичень. В усі х де флекторних конструкціях, або носій для забезпечення достатньо точного описаних у цій заявці, частки виходять з пристрою дозування. Незалежно від того, чи містить доза за декілька тисячних сек. при звичайній лише ліки або має домішаного носія, доза інгаляційній витраті 30-90л/хвил., а цей час є дуже звичайно містить зліплені між собою частки і коротким для ефективного розпилювання. Час більша частина таких агломератів має розміри, перебування може бути продовжений, наприклад, занадто великі для проникнення у легені. Коли ці збільшенням кількості витків у канавці або агломерати потрапляють у порошковому кількості окремих дефлекторних стр уктур, або інгаляторі у потік повітря, спрямований у легені довжини зигзагоподібного каналу потоку повітря, пацієнта, відбувається деяке розсіювання цих але це ускладнить виготовлення і очищення утворень, в результаті якого в інгаляторі пристрою від залишків ліків. Взагалі, чищення 13 80713 14 конструкції, описаної у цій заявці, є складною дозування, а також; з оптимальним розпиленням задачею. агломератів медикаменту, що підлягає інгаляції. У [ЕР 0407028 (Фіг.5, 7)] передбачено вихрову Ця задача вирішується в інгаляторі, який має камеру, в яку вхідний отвір тангенціально ознаки, визначені у п.1 Формули винаходу. Крім спрямовує повітря, що несе розпилений того, запропоновано деагломераційну конструкцію медикамент. Дисперсія повітря/медикамент з ознаками, визначеними п.п. Формули, яку можна залишає камеру аксіально через вихідний отвір. вбудувати у такий порошковий інгалятор, але без Діаметр камери не визначено. обмеження цим бажаним застосуванням. Залежні У [FR-A-2352556] описано циліндричну п.п. визначають бажані і доцільні втілення вихрову камеру з одним закритим кінцем, яка винаходу. функціонує під дією інгаляції і має один Згідно з винаходом, порошковий інгалятор має тангенціальний вхідний канал для повітряконтейнер або резервуар порошку для утримання медикаменту, додатковий тангенціальний вхідний порошкового медикаменту, дозатор з дозувальним канал для повітря і аксіальний вихідний канал заглибленням, призначений для наповнення поблизу того кінця, біля якого знаходиться вхідний однією дозою порошкового медикаменту, канал. Вихідний канал утворено трубкоподібним мундштук, який має зв'язок з інгаляційним каналом з'єднанням, що простягається за зону вхідного і захисний елемент, встановлений між дозатором і каналу і є завадою для повітряного потоку. Нічого інгаляційним каналом. Дозатор може пересуватись не сказано про діаметр циліндричної камери. між положенням наповнення, в якому дозувальне У пристрої, описаному у [ЕР 0477222], заглиблення опиняється навпроти отвору порошковий медикамент, призначений для контейнера для наповнення однією дозою інгаляції, розпилюється достатньо потужною порошкового медикаменту, і положенням інгаляції, відцентровою силою до або під час інгаляції. Ця в якому дозувальне заглиблення опиняється відцентрова сила створюється інгаляцією. навпроти інгаляційного каналу. Захисний елемент Порошковий медикамент захоплюється потоком може рухатись між положенням закриття, в якому газу і примусово спрямовується у суттєво він щонайменше закриває дозувальне окружний або обертально симетричний об'єм, де заглиблення, коли дозатор займає положення під дією енергійного окружного руху відбувається інгаляції, відвертаючи цим проникнення подрібнення накопичень ліків. Це здійснюється у порошкового медикаменту, що знаходиться у обертально симетричній камері, яка може мати дозувальному заглибленні, в інгаляційний канал, і найбільший внутрішній діаметр 20мм. положенням відкриття, в якому захисний елемент Оптимальний діаметр вихрової камери, яка не закриває дозувального заглиблення, працює під дією інгаляції, становить 10-20мм. відкриваючи цим дозувальне заглиблення в Збільшення діаметру послаблює розпилення, і при інгаляційний канал, уможливлюючи цим інгаляцію діаметрах більше 30мм розпилення є вже дози порошкового медикаменту, що міститься у незначним. дозувальному заглибленні. У [ЕР 0865302] описано порошковий інгалятор, Захисний елемент, яким, бажано, є тонка який має контейнер медикаменту для утримання пластина, що ковзає на дозаторі між його сухого порошкового медикаменту, мундштук, положеннями закриття і відкриття і запобігає закритий знімним захисним ковпачком і рухому випаданню ліків або порошкового медикаменту, ковзну планку з дозувальними порожнинами, які що міститься у дозувальному заглибленні, з цього мають розташовуватись під вихідним розтрубом заглиблення, відвертаючи цим ненавмисну втрату контейнера для наповнення. При відкриванні порошкового медикаменту, що міститься у захисного ковпачка рухома ковзна планка з дозувальному заглибленні. Хоча ручне наповненою дозувальною порожниною пересування захисного елемента між його уштовхується у клапан, який закриває цю положеннями закриття і відкриття є припустимим, порожнину. Всмоктуючою силою, створеною бажано витягати і пересувати захисний елемент з інгаляцією, заслінка клапану штовхає затвор і його положення закриття у положення відкриття дозувальна порожнина вивільняється, після завершення інгаляції автоматично, забезпечуючи вди хання порошкового забезпечуючи цим вивільнення порошкового медикаменту. Крім того, передбачено засоби медикаменту з дозувального заглиблення в повертання дозувальної ковзної планки лише інгаляційний канал. Таким чином, порошковим після нормального завершення процесу інгаляції. інгалятором можна користуватись у різних Реєструвальний вузол реєструє кількість орієнтаціях, навіть у перекинутому положенні, нормально виконаних інгаляцій і блокує інгалятор наприклад, коли користувач лежить у ліжку. Ця після заздалегідь визначеної кількості інгаляцій. особливість є перевагою над відомими Між вхідним і вихідним отворами мундштука пристроями, в яких неправильна орієнтація лежить лабиринтоподібний розпилювальний призводить до втрати дози. канал, в якому відбувається деагломерація. Для автоматичного виведення захисного Технічною задачею винаходу є усунення елемента з його положення закриття і наведених вище вад відомих інгаляторів і пересування у положення відкриття може бути створення інгалятора з поліпшеною передбачений привідний механізм, з'єднаний з функціональністю. Зокрема, об'єктом винаходу є захисним елементом таким чином, що, коли порошковий інгалятор з кращою здатністю до захисний елемент знаходиться у положенні дозування і відверненням ненавмисного закриття, інгаляційний привідний механізм пересуває захисний елемент у його положення 15 80713 16 відкриття, якщо всмоктувальна сила інгаляції можуть входити у з'єднання з профільованими перевищує заздалегідь визначене значення. робочими напрямними, зробленими на відповідних Бажано, щоб конструкція інгаляційного або боках кришки. Цим забезпечується головна вдихального привідного механізму забезпечувала послідовність операції порошкового інгалятора, а автоматичне повертання захисного елемента у саме, лише відкрити кришку, вдихн ути дозу і положення закриття після нормального закрити кришку. Така послідовність операції є завершення процесу інгаляції. найпростішою і, з одного боку, скорочує тривалість Порошковий інгалятор згідно з винаходом навчання і, з другого боку, максимально спрощує може мати корпус і цільний кожух, повертально пристосування пацієнта. або шарнірно з'єднаний з корпусом, що дозволяє З'єднання між кришкою і дозатором має бути відкривати або закривати цільний кожух. Корпус таким, щоб відкриття кришки на заздалегідь може мати віконце або отвір, щоб показувати визначений перший кут від положення закриття, не кількість доз прийнятих або тих, що залишились у більший, бажано, приблизно 30°, не приводило в контейнері, яка підраховується лічильником доз. дію дозатор. У цих межах рух кришки є вільним і Якщо кожух закритий, він закриває мундштук, не приводить в дію жодного механізму. Крім того, розташований на верхньому боці корпусу. Корпус з'єднання між кришкою і дозатором має бути може також мати отвір для індикатора, наприклад, таким, щоб дозатор переходив у положення у формі заслінки, який вказує готовність або інгаляції вже при заздалегідь визначеному другому неготовність дози для інгаляції. Зокрема, ця куті перед повним відкриттям кришки. Наприклад, заслінка може зникати після завершенняпроцесу дозатор може переходити у положення інгаляції інгаляції, показуючи цим, що відповідна доза була вже тоді, коли кришку відкрито на кут приблизно прийняти користувачем. 90° від положення закриття. Між кутами відкриття, Контейнер, що містить порошковий наприклад, приблизно 90 - 135°С знову р ух є медикамент бажано розділити на камеру вільним. Завдяки цьому, якщо користувач почне медикаменту, що зберігає порошковий операцію з пристроєм, ліки або порошковий медикамент, і камеру десиканту для зберігання медикамент будуть підготовлені ще до відкриття десиканту, призначеного сушити порошковий мундштука. медикамент, що знаходиться у камері Дозувальне заглиблення може бути виконане медикаменту, причому камера десиканту відділено таким чином, щоб максимізувати точність від камери медикаменту окремою проникною гравітаційного наповнення цього заглиблення мембраною. Проникність мембрани відрізняється і, порошковим медикаментом і максимізувати зокрема, є вищою за здатність десиканту або легкість захоплення повітрям медикаменту після медикаменту до проникності назовні. Цього можна інгаляції. Отже, дозувальне заглиблення має бути досягти, наприклад, виготовленням мембрани з дозувальною чашкою з округлим профілем, іншого матеріалу і/або тоншого матеріалу, ніж еліптичним поперечним перетином і з діаметром, матеріал головного тіла контейнера. Камери що, бажано, втричі перевищує глибину. Це медикаменту і десиканту можуть бути обидві дозволяє повітрю у процесі інгаляції ефективно герметизовані фольгою. Дно камери медикаменту очищати цю чашку. Круглий профіль і відношення може мати дозувальний отвір, через який під дією глибини до верхньої площі також забезпечують ваги порошковий медикамент з камери може найнижчу варіабельність наповнення (головним наповнювати дозувальний отвір дозатора, якщо чином пов'язану з глибиною і вузькістю дозатор знаходиться у положенні наповнення. порожнини) і зачищення після виходу з контейнера Процесу наповнення сприяє відповідна форма (головним чином пов'язане з неглибокими камери медикаменту, яка має мати діаметр широкими порожнинами). поперечного перетину, який має мати діаметр Плоска поверхня дозатора може мати щілину, поперечного перетину, який поступово завдяки чому при зворотному пересуванні зменшується від верхньої частини до дна, дозатора з положення інгаляції у положення утворюючи розтруб для порошкового наповнення порошковий медикамент, що, медикаменту. можливо, залишився на плоскій поверхні дозатора Дозатор, бажано, є ковзною пластиною або поза дозувальним заглибленням, буде зсунутий у заслінкою з оболонкою, здатною до ковзного руху цю щілину і зможе потрапити у резервуар для у горизонтальному напрямку між положеннями відходів під дозатором, призначений для прийому наповнення і інгаляції. У положенні наповнення надлишків порошкового медикаменту. дозувальне заглиблення знаходиться навпроти Завдяки цьому, навіть коли доза не була дозувального отвору контейнера, а положенні повністю вдихнута користувачем, у інгаляційному інгаляції навпроти інгаляційного отвору каналі не залишається порошкового медикаменту. інгаляційного каналу, з'єднаного з мундштуком. Інгаляційний привідний механізм може Бажано, щоб ковзна пластина була скріплена з включати засіб/елемент, що приводиться у дію кришкою таким чином, щоб відкриття кришки інгаляцією, і з'єднувальний засіб/елемент. Перший викликало пересування ковзної пластини з кінець пружного елемента, бажано, пружини, положення наповнення вперед у положення утримує інгаляційний привідний елемент у інгаляції, а закриття кришки викликало першому положенні. У цьому стані зазначений пересування ковзної пластини з положення вище індикатор, бажано, прапорець, є видимим інгаляції назад у положення наповнення. На обох через відповідний отвір у корпусі і вказує, що доза повздовжніх боках ковзної пластини можуть бути не була прийнята і, відповідно, є готовою для зроблені виступи, наприклад, у формі болтів, які інгаляції. Інгаляційний привідний механізм є, 17 80713 18 бажано, пластиною. При прямому пересуванні дозатора входить у зчеплення з відповідним дозатора з положення наповнення у положення привідним зубцем. З іншого боку, коли дозатор інгаляції пружний елемент заряджається або переходить назад у положення наповнення (при напружується, вивільняючи інгаляційний привідний цьому пружний елемент вивільняється), то при механізм, побудований таким чином, що у цьому викликаному цим переході з'єднувального стані лишезаздалегідь визначена інгаляційна елемента з другого положення у перше сила всмоктування користувача (але не вдування) подовження з'єднувального елемента повертає може вивести інгаляційний привідний механізм з відповідне колесо на один шаг, декрементуючи першого положення у друге. Наприклад, у цьому (або навпаки) лічильник доз. Одночасно випадку інгаляційний привідний механізм може з'єднувальний елемент переводить захисний перейти з першого положення у друге рухом елемент назад у положення закриття, а пружний навколо осі або повертанням. Внаслідок цього елемент повертає інгаляційний привідний індикатор інгаляційного привідного механізму механізм у його перше положення і утримує його у зникає і не є видимим через отвір у корпусі, і це цьому положенні, внаслідок чого індикатор, вказує користувачу відсутність дози, готової для скріплений з інгаляційним привідним механізмом, інгаляції. Інгаляційний привідний механізм, знову стає видимим через відповідний отвір у пружний елемент і з'єднувальний елемент корпусі. Цими рухами з'єднувальний елемент скомпоновані таким чином, що інгаляційний знову вводиться у зачеплення з інгаляційним привідний механізм утримує з'єднувальний привідним механізмом і у цьому стані згаданий елемент, який, бажано, має форму поперечини, у вище палець з'єднувального елемента знову першому положенні. З'єднувальний елемент утримується інгаляційним привідним механізмом. скріплено з захисним елементом, тобто фактично Завдяки цьому інгаляційний привідний механізм і з дозатором. пристрій повертаються в початкове положення і Коли інгаляційний привідний механізм описані вище операції порошкового інгалятора переходить з першого положення у друге під дією можуть бути повторені. достатньої сили, створеної вдиханням Згаданий вище індикатор або прапорець користувача, з'єдн увальний елемент виконує дуже важливу функцію. Він інформує вивільняється і під дією вивільненого пружного користувача, що він вже прийняв дозу, і цим елемента автоматично переходить у друге унеможливлює подвійне дозування. Крім того, положення, в якому з'єднувальний елемент лічильник доз підраховує лише вди хнути дози. Це автоматично переводить захисний елемент з зменшує втрати і дає користувачу точну положення закриття у положення відкриття, інформацію про виконану інгаляцію. Описаний вивільняючи цим дозу, що знаходиться у вище лічильник доз безпосередньо приводиться у дозувальному заглибленні. Наприклад, дію операцією закриття кришки, що є більш з'єднувальний елемент може мати палець, який надійним, ніж використання накопиченої енергії. вивільняється при переході інгаляційного Однак, приведенню в дію лічильника доз може привідного механізму з першого положення у допомагати накопичена енергія пружного друге, і також може мати подовжений виступ, який, елемента. В інгаляційному каналі, через який при з одного боку, входить в отвір захисного елемента інгаляції проходить повітря, ба-жано встановити і, з друго го боку, може ковзати у канавці, зробленій деагломераційний вузол, який включає у дозаторі. тангенційний вхідний отвір для повітря, бажано, Коли кришку порошкового інгалятора обертально симетричну вихрову камеру і вихідний закривають, дозатор повертається у положення отвір для повітря, аксіально суміщений з вихровою наповнення і згаданий вище лічильник активується камерою таким чином, що повітряний потік і інкрементується. Це відбувається, зокрема, таким усередині вихрової камери створює значний чином. градієнт швидкості. Вихрова камера має діаметр d, З'єднувальний елемент може мати додаткове причому 6мм£d£10мм, бажано, 6мм£d£8мм, подовження, бажано, у формі кронштейну, який, зокрема, d дорівнює приблизно 8мм, оскільки, як коли дозатор примушує з'єднувальній елемент було доведено, такий діаметр забезпечує рухатись назад з другого положення у перше, найбільшу ефективність виконання деагломерації. активує лічильник доз. Для цього лічильник доз Бажано, щоб вихідний отвір деагломераційного може мати колісний вузол з сукупністю коліс з вузла мав меншій діаметр, ніж вихрова камера. цифрами на боці, спрямованими до отвору у Базова частина вихрової камери може мати кожусі порошкового інгалятора, причому ці колеса еліптичний поперечний перетин, а вихідний отвір мають зубчасте зчеплення одне з одним. Зокрема, повітря (і інгаляційний канал), бажано, мають колісний вузол може мати сукупність коліс для круглий поперечний перетин. Крім того або у індикації цифр іншого порядку величин. іншому варіанті зовнішні стінки вихрової камери Наприклад, колісний вузол може мати колесо мають форму арок, які не є концентричними до одиниць і колесо десятків, з'єднане з більш внутрішнього діаметра вихрової камери, і це повільним колесом. На іншому боці щонайменше поліпшує деагломераційну функціональність. одного колеса можуть бути зроблені привідні зубці Окрім описаних вище елементів порошкового уздовж окружності цього колеса. Згадане вище інгалятора згідно з винаходом до нього можна подовження з'єднувального елемента рухається додати також декілька варіантів. Наприклад, в через один з цих привідних зубців, коли інгаляційний привідний механізм може бути з'єднувальний елемент переходить з першого вбудований блокуючий механізм для ручного положення у друге, внаслідок чого подовження пересування захисного елемента і ручного 19 80713 20 активування інгаляційного привідного механізму. Фіг.10 - частковий поперечний перетин Це допоможе користувачам, які не в змозі внутрішньої конструкції порошкового інгалятора створити потік повітря, достатній для активування під час інгаляції, інгаляційного привідного механізму, вручну Фіг.11 аксонометричне зображення вивільнити дозу з дозувального заглиблення і інгаляційного привідного механізму і лічильника активувати лічильник доз. Крім того, може бути доз Фіг.9 порошкового інгалятора під час інгаляції, доданий елемент для блокування лічильника Фіг.12 аксонометричне зображення інгаляційного привідного механізму. Це може бути інгаляційного привідного механізму і лічильника корисним для осіб, які не можуть створити потік доз Фіг.9 порошкового інгалятора після закриття повітря, потрібний для інгаляційного привідного кришки, механізму. Крім того, в інгаляційному каналі можна Фіг.13 - аксонометричне зображення ковзної встановити однонапрямний клапан, бажано, в пластини порошкового інгалятора, вхідному деагломераційного вузла. Цим можна Фіг.14 - аксонометричне зображення кришки приблизно на 50% знизити проникнення вологи в порошкового інгалятора, інгалятор. Далі, може бути вбудований інший засіб Фіг.15 - аксонометричне зображення частини подачі дози під час інгаляції. Такий засіб може корпусу порошкового інгалятора, включати пружний елемент, зокрема, у формі Фіг.16 аксонометричне зображення пружини, яка стискається при відкриванні кришки. мундштука порошкового інгалятора, Цей пружний елемент може працювати як Фіг.17 - вигляд згори дозувального вузла дозатор, який може вільно рухатись до досягненні Фіг.6А, 6В, положення напіввідкриття між контейнером і Фіг.18 - аксонометричне зображення ковзної інгаляційним каналом. Дозатор утримується у пружини порошкового інгалятора, цьому положенні напіввідкриття, доки інгаляційний Фіг.19 аксонометричне зображення, привідний механізм не вивільнить дозатор і поперечний перетин і вигляд спереду елемента дозволить йому завершити пересування до інгаляційного привідного механізму, який інгаляційного каналу, надаючи дозу, що міститься приводиться вдію інгаляцією, у дозувальному заглибленні, для інгаляції. Таке Фіг.20 - аксонометричне зображення захисного положення напіввідкриття (середнє положення) елемента порошкового інгалятора, забезпечує утримання дози у дозувальному Фіг.21 - аксонометричне зображення пружного заглибленні і одночасно захищає її від вологи при елемента інгаляційного привідного механізму, видиханні користувача. Фіг.22 - вигляд спереду, аксонометричне Пристрій згідно з винаходом надає пацієнту зображення і вигляд ззаду колеса одиниць, постійні респіраторні дози при різних значеннях Фіг.23 - вигляд ззаду, аксонометричне падіння тиску. Наприклад, при витраті від 30 до зображення і вигляд спереду колеса десятків, 90л/хвил. фракція тонких часток, яка є мірою Фіг.24 аксонометричне зображення проникнення у легені, змінюється менш, ніж на паразитного колеса лічильника доз, 20%. Крім того, такий результат досягається при Фіг.25 - аксонометричне зображення і вигляд невеликих зусиллях з боку пацієнта і тому цей збоку з'єднувального елемента інгаляційного пристрій класифікується як пристрій привідного механізму і лічильника доз, низького/середнього опору. Фіг.26 - аксонометричне зображення і вигляд Далі наведено опис бажаного втілення знизу деагломераційного вузла (циклону), винаходу з посиланнями на креслення, в яких: Фіг.27 поперечний перетин Фіг.1 - аксонометричний зовнішній вигляд деагломераційного вузла Фіг.26 і порошкового інгалятора згідно з бажаним Фіг.28А, 28В, 28С аксонометричне втіленням винаходу, зображення, вигляд знизу і вигляд згори Фіг.2 аксонометричне зображення дозувального вузла порошкового інгалятора згідно порошкового інгалятора з відкритою кришкою, з іншим втіленням винаходу. Фіг.3 - вигляд згори порошкового інгалятора з Порошковий інгалятор (фіг. 1) має корпус з відкритою кришкою, нижнім каркасом 1 і інтегрованою кришкою 2, Фіг.4 аксонометричне зображення шарнірно або повертально з'єднану з нижнім дозувального вузла порошкового інгалятора, каркасом 1. Нижній каркас 1 на бічній поверхні має Фіг.5А, 5В - аксонометричні зображення віконце 4 для індикації значень лічильника доз, лічильника доз порошкового інгалятора, описаного нижче. Фіг.6А, 6В - поперечні перетини дозувального Інтегровану кришку 2 (Фіг.2) можна відкривати, вузла, щоб одержати доступ до мундштука 3, через який Фіг.7А, 7В - вигляд збоку поперечного користувач може вдихнути порошковий перетину порошкового інгалятора з закритою медикамент. На верхньому передньому боці кришкою, мундштук 3 має щілини, які забезпечують Фіг.8 - вигляд збоку поперечного перетину проходження повітря. На верхній частині порошкового інгалятора з закритою кришкою, без мундштука 3 отвір 5 дозволяє бачити індикатор позначень, або прапорець, які з'являються при готовності Фіг.9 аксонометричне зображення дози. Після інгаляції цей прапорець зникає, інгаляційного привідного механізму і лічильника вказуючи, що доза була прийнята. доз порошкового інгалятора, Структуру нижнього каркасу 1, інтегрованої кришки 2 і мундштука 3 можна бачити на вигляді згори (Фіг.3). Тут (і на Фіг.8) кришка 2 показана без 21 80713 22 бічних щитків, які закривають доступ до напрямних горизонтально з положення наповнення (Фіг.6А) у канавок (описаних нижче) для захисту від пилу положення інгаляції (Фіг.6В). Отже, ковзна тощо. пластина 15 може ковзно пересуватись між Фіг.14, 15, 16 містять аксонометричні положенням наповнення, в якому дозувальне зображення інтегрованої кришки 2, нижнього заглиблення розташовується під дозувальним каркасу 1 і мундштука 3. Конструкція нижнього отвором контейнера 7, і положенням інгаляції, в каркасу 1 і мундштука 3 дозволяють закріпляти з якому дозувальне заглиблення знаходиться під защіплюванням мундштук 3 у нижньому каркасі 1. інгаляційним отвором деагломераційного вузла На обох бічних поверхнях нижній каркас 1 має 16, з'єднаним з інгаляційним каналом мундштука виступи або болти, які входять у відповідні 3. центральні отвори на обох бічних поверхнях Контейнер 7 (Фіг.6А) містить вбудований кришки 2, забезпечуючи повертальний рух кришки десикант. Контейнер 7 включає камеру 8 2 відносно нижнього каркасу 2. У закритому медикаменту, яка містить порошковий положенні нижня поверхня кришки 2 лежить на медикамент, і камеру 9 десиканту, яка містить верхній кромці нижнього каркасу 1, а у відкритому десикант для абсорбування вологи, що може положенні задня кромка кришки 2 упирається у проникнути у камеру 8 медикаменту. Камера 9 нижній бік нижнього каркасу 1. десиканту відділена від камери 8 медикаменту В обох бічних поверхнях кришки 2 окремою проникною мембраною 10, яка має сформовано отвори 31, які мають форму проникність відмінну від проникності десиканту або профільованих напрямних для кулачка і медикаменту у довкілля. Проникність мембрани 10 відповідають бічним виступам 28 шторки або можна забезпечити, наприклад, виготовленням її з ковзної пластини 15 (Фіг.13). Таке зчеплення іншого і/або тоншого матеріалу, ніж матеріал тіла кришки 2 і ковзної пластини 15 розглядається контейнера 7. Фольга 11, 12 герметизує камери нижче. медикаменту 8 і десиканту 9. Припустимими є і У корпусі і нижньому каркасі 1 розташовано інші засоби герметизації камер 8, 9. два вузли. Першим з них є дозувальний вузол 13, Описана система сушіння має певні переваги. який, зокрема, дозує порошковий медикамент, а Десикант висушує лише медикамент, а не весь другим є вузол лічильника 14 доз, який включає пристрій. Це знижує потребу у десиканті, інгаляційний привідний механізм і лічильник доз зменшуючи розміри і витрати. Крім того, десикант для підраховування доз, прийнятих користувачем. завжди герметизований і тому зберігає Дозувальний вузол 13 (Фіг.4) має контейнер ефективність навіть коли кришку залишають або резервуар 7 для порошкового медикаменту, відкритою. Десикант зберігається в окремій згадану вище ковзну пластину 15 (Фіг.13) і герметизованій камері 9. Це знижує ризик деагломераційний вузол 16, який має з'єднуватись неправильного складання, якщо для десиканта з інгаляційним каналом мундштука 3. Пружина 17, використовується та ж герметизація, що і для посаджена у бічні виступи дозувального вузла 13, медикаменту. Крім того, контейнер з камерою 8 утримує цей вузол у цілісності. медикаменту і камерою 9 десиканту можна Пружина 17 (Фіг.18) має чотири бічні пружні виготовляти двостадійним формуванням, елементи, два з яких закріплені на задньому боці і забезпечуючи цим надійну герметизацію між два на передньому боці пружини 17. Всі ці пружні камерами 8 і 9 з невеликими витратами. елементи простягаються уздовж пружини 17 таким Герметизація фольгою є надійним засобом чином, що їх вільні кінці знаходяться у середній наповнення пристрою медикаментом або ліками, частині пружини 17. Ці пружні елементи який має низьку проникність і потребує мало створюють зусилля, прикладене до ковзної місця. пластини 15, яке притискає її до нижньої поверхні Діаметр поперечного перетину камери 8 дозувального вузла 13. Від задньої частини до медикаменту (Фіг.6 А, 6В) поступово зменшується передньої частини пружини 17 проходить від верху до дна, завдяки чому камера 8 додатковий пружний елемент, який створює медикаменту має форму воронки, що полегшує окреме зусилля, яке діє на повздовжню середню наповнення дозувального заглиблення 18 через частину ковзної пластини 15. У цій середній дозувальний отвір у дні камери 8. частині (Фіг.13) ковзна пластина 15 має У порошковому інгаляторі, ілюстрованому дозувальне заглиблення 18 у формі дозувальної кресленнями, вирішено рід технічних проблем, які чашки для формування дози порошкового можуть виникати протягом періоду користування медикаменту і для перенесення дози з положення ним. Головна послідовність операцій порошкового наповнення (під контейнером 7) у положення інгалятора включає відкриття інтегрованої кришки інгаляції (під деагломераційнимвузлом 16). 2, вдихання дози порошкового медикаменту і Зазначений окремий пружний елемент, закриття кришки 2. простягаючись уздовж повздовжньої середньої Користувач вхоплює кришку 2 і відкриває. Як частини пружини 17, забезпечує надійне уже відзначалось, виступи 28 на обох повздовжніх притискання дозувального заглиблення 18 до боках ковзної пластини 15 (Фіг.13) зчеплюються з нижнього боку дозувального вузла 13, коли ковзна відповідними бічними отворами 31 на обох боках пластина 15 знаходиться у положенні інгаляції, і кришки 2. Ці отвори 31 мають форму напрямних тому дозувальне заглиблення 18 точно для кулачка. Зчеплення між напрямними 31 і встановлюється під деагломераційним вузлом 16. виступами при відкритті кришки 2 примушує ковзну Як уже відзначалось, ковзна пластина 15 є пластину 15 перейти вперед з положення дозувальним елементом, який може пересуватись наповнення (Фіг.6А) у положення інгаляції (Фіг.6В). 23 80713 24 Зафиття кришки 2 примушує ковзну пластину 15 деагломераційного вузла 16 і інгаляційного повернутись назад з положення інгаляції у каналу, коли ковзна пластина 15 знаходиться у положення наповнення. Отже, положенні інгаляції. Протектор 19 дози відкриттям/закриттям кришки 2 ковзна пластина 15 утримується у положенні закриття механізмом, що лінійно пересувається відносно корпусу. Зокрема, приводиться у дію вдиханням або диханням і профільовані напрямні 31 мають таку форму, що описаний нижче. Цей механізм побудований таким відкриття кришки 2 на заздалегідь визначений кут, чином, що протектор 19 дози переходить з наприклад, приблизно 30° від положення закриття, положення закриття у положення відкриття лише не діє на ковзну пластину 15, тобто перші 30° тоді, коли сила, створена вдиханням користувача відкриття кришки 2 є вільними і не активують у інгаляційному каналі перевищує заздалегідь механізмів. Конструкція порошкового інгалятора визначений рівень. Крім того, цей механізм забезпечує правильну орієнтацію для побудований таким чином, що лише вдихання, а користування. Далі, зчеплення між кришкою 2 і не видихання приводить його в дію і спричиняє ковзною пластиною 15 є таким, що ковзна перехід протектора з положення закриття у пластина 15 переходить у положення інгаляції вже положення відкриття. при досягненні заздалегідь визначеного другого Далі розглядається інгаляційний привідний кута відкриття, тобто до повного відкриття кришки механізм разом з протектором дози і лічильником 2. Наприклад, ковзна пластина 15 може перейти у доз. положення інгаляції при куті відкриття 90°. У Фіг.5А, 5В містять аксонометричні зображення межах 90-135°, рух кришки також є вільним. Таким вузла 14 лічильника доз, який складається з чином, доза порошкового медикаменту у каркасу 20, що утримує пластину 21, яка є дозувальному заглибленні належним чином елементом, що приводиться в дію інгаляцією, доставляється до деагломераційного вузла 16 і, поперечину 22, яка є з'єднувальним елементом, і відповідно, до інгаляційного каналу для інгаляції привідну пружину 23, яка діє як пружний елемент. за 90-45° до повного відкриття кришки 2 (кут Привідна пружина приводить в дію вузол відкриття 180° відповідає повному відкриттю). лічильника доз, який включає колесо одиниць 24 і Завдяки цьому доза є готовою до відкриття колесо десятків 26, з'єднані паразитним колесом мундштука 3 для користувача на той випадок, 25. Крім того, привідна пружина 23 приводить в якщо користувач намагатиметься виконати цю дію протектор 19 дози. Колесо одиниць 24 і колесо операцію як окрему. Повне відкритгя кришки десятків 26 показують кількість доз, що супроводжується чутним щигликом. залишились у камері 8 медикаменту. Привідна При закритті кришки 2 вона має, наприклад, пружина 23 може бути замінена пружним засобом, 45° вільного кута, доки подальше закривання не складеним з декількох пружинних елементів або пересуне ковзну пластину 15 з положення інгаляції частин. у положення наповнення. До повного закриття Фіг.7A і Фіг.7В містять поперечні перетини кришка 2 має 15° вільного руху. Слід відзначити, порошкового інгалятора з закритою кришкою 2 по що профільовані напрямні 31 є лише прикладом. різних лініях перетину. Зокрема, на Фіг.7А можна Як уже відзначалось, дозувальне заглиблення бачити, що мундштук 3 має інгаляційний канал 27, має форму чашки для збільшення точності що проходить від верхньої частини мундштука 3 гравітаційного наповнення і максимального униз для приєднання з деагломераційним вузлом полегшення захоплення повітрям при інгаляції. (циклоном) 16 дозувального вузла 13. Дозувальна чашка має круглий профіль (на Далі розглядається функціонування вигляді згори) і напівеліптичний поперечний механізму, що приводиться у дію інгаляцією, а перетин (тобто у формі напівеліпсу), а діаметр також лічильника доз. втричі перевищує глибину. Це дозволяє Як показано на Фіг.13, на обох передніх циклонному потоку повітря у повітряному каналі кутови х частинах ковзної пластини 15 зроблено деагломераційного вузла 16 ефективно очистити заглиблення 30. В одному з цих заглиблень 30 дозувальну чашку 18. Круглий профіль і зазначене подовжений кінець 34 привідної пружини 23 відношення глибини до площі верхньої частини входить у з'єднання з ковзною пластиною 15, якщо забезпечують низьку варіабельність наповнення з ця пластина рухається уперед. Контактуючи з контейнера 7. ковзною пластиною 15, привідна пружина 23 Під час відкриття ковзна пластина 15 механізму, що приводиться у дію інгаляцією, пересувається з положення наповнення у напружується і накопичує енергію. Коли привідна положення інгаляції, а після досягнення пружина 23 знаходиться у ненапруженому стані, положення інгаляції випадання дози порошкового перший кінець цієї пружини 23 лежить на частині медикаменту, якою заповнене дозувальне 41 пластини 21. Отже, напруженням привідної заглиблення 18 ковзної пластини 15, пружини усувається переміщуюча сила, що відвертається захисним елементом, а саме, створюється першим кінцем 33 привідної пружини протектором 19 дози. Протектор 19 дози може 23 і діє на пластину 21, яка у нормальному стані ковзно рухатись на ковзній пластині 15 між утримує пластину 21 у першому горизонтальному положеннями закриття і відкриття. У положенні положенні (Фіг.9). закриття протектор 19 дози щонайменше повністю Фіг.19 містить інше аксонометричне закриває дозувальне заглиблення 18, коли ковзна зображення пластини 21. На верхній поверхні пластина 15 знаходиться у положенні інгаляції, а у пластини 21 формується прапорець 38, що діє як положенні закриття протектор 19 дози відкриває індикатор, який можна бачити через отвір 5 у дозувальне заглиблення 18 для мундштуку 3, коли пластина 21 знаходиться у 25 80713 26 першому горизонтальному положенні, і який частину стінки деагломераційного вузла або вказує, що доза готова для інгаляції. Крім того, циклону 16, коли протектор 19 дози знаходиться у пластина 21 має заглиблення 40 для зчеплення з положенні закриття. Оскільки протектор 19 дози пальцем 43 поперечини 22. Пластина 21 має переводиться з положення закриття у положення також два виступи 39, які діють як противага, яка відкриття поперечиною 22, дозувальне урівноважує пластину 21, зменшуючи не лише заглиблення 18 ковзної пластини 15 стає потрібну привідну силу, але й чутливість механізму відкритим до внутрішньої частини 50 циклону, і до випадкового ініціювання. доза порошкового медикаменту, що лежить у Привідна пружина 23 (Фіг.9, 21) має другий дозувальному заглибленні 18, може бути вди хнута кінець 32, який лежить на бічній частині через циклон, інгаляційний канал 27 і мундштук 3. поперечини 22. У циклоні ліки або порошковий медикамент Поперечина 22 (Фіг.25) має циліндричну втягуються у ви хровий потік повітря, де активна частину 42, на якій встановлено привідну пружину частина медикаменту відділяється від носія. 23. Верхній кінець 44 пальця 43 може Оскільки пластина 21 була переведена з затримуватись і вивільнятись пластиною 21. На першого горизонтального положення у друге бічній частині поперечини 22, протилежній бічній (Фіг.9), повернуте відносно першого положення поверхні 48, на якій лежить другий кінець 32 (Фіг.10, 11), прапорець 38, сформований на привідної пружини 23, сформовано виступ 45 з верхній поверхні пластини 21, не буде видимим потовщенням 46 на кінці для приведення в дію через отвір 5 у верхній частині мундштука 3. вузла лічильника доз. Від дна поперечини 22 Зникнення прапорця 38 вказує, що доза була відходить подовження 47, яке зчеплюється з прийнята, і нова доза ще не підготовлена. отвором, у протекторі 19 доз, а також з щілиною 29 Фіг.17 ілюструє дозувальний вузол, показуючи у передній частині ковзної пластини 15 (Фіг.13, 20). внутрішність 50 циклону, включаючи частини (що Як уже відзначалось, коли привідна пружина відповідають бічним стінкам 78 Фіг.26), які 23 є не напруженою і не зарядженою, її кінець 33 забезпечують складання мундштука, частини 52, створює зусилля на частину 41 пластини 21, які створюють циклонний потік повітря у цикорні, і утримуючи її у першому горизонтальному виступи 53 для встановлення дозувального вузла положенні (Фіг.9). У цьому стані протектор 19 дози у нижньому корпусі 1 порошкового інгалятора. запобігає переміщенню дози порошкового Зображено також кінцевий обмежувач 37 для медикаменту, що міститься у дозувальному подовження 47 поперечини 22, які показані, заглибленні, з деагломераційного вузла 16 наприклад, на Фіг.12, і для протектора 19 дози, (циклону), якщо користувач дує у мундштук 3. Крім який показаний, наприклад, на Фіг.10. того, пластина 21 створює опір, коли користувач Далі розглядаються функції вузла лічильника дує у пристрій, створюючи позитивний зворотний доз. Як уже відзначалось, цей вузол підраховує зв'язок. кількість прийнятих доз (зростаючий підрахунок) Якщо ковзна пластина 15 проштовхується або, в іншому варіанті, кількість доз, що вперед відкриванням кришки 2, напружуючи і залишились у контейнері (убуваючий підрахунок), і заряджаючи привідну пружину 23, то має колесо 24 одиниць і колесо 26 десятків, встановлююче зусилля, яке було . створене кінцем з'єднані паразитним колесом 25. 23 привідної пружини і діяло на пластину 21, Колесо 24 одиниць (Фіг.22) має центральний зникає, і пластина 21 може бути повернута з отвір 54, через який воно повертально першого горизонтального положення (Фіг.9) у встановлене у вузлі 14 лічильника доз усередині друге положення, повернуте відносно першого, корпуса порошкового інгалятора (Фіг.5А, 5В). якщо у інгаляційному каналі 27 порошкового Колесо 24 має поверхню 55, якою воно контактує з інгалятора вдиханням користувача створено нижнім корпусом 1 і цифри 56, нанесені з достатню силу всмоктування. однаковим інтервалом на його окружній зовнішній В останньому випадку пластина 21 переходить поверхні. На зовнішній периферії колесо 24 під дією цієї сили вдихання з першого положення одиниць має зубці 27 для повертання паразитного (Фіг.9) у др уге положення (Фіг.10), і при цьому, як колеса 25. Як можна бачити на вигляді ззаду, ці можна бачити на фіг. 10, цим рухом пластини 21 зубці 57 розташовані діаметрально протилежно вивільняється палець 43 поперечини 22. Це один до одного. Ззаду колесо 24 має привідні зубці дозволяє привідній пружині 23 внаслідок її 58, що входять в зачеплення з подовженням або стискання пересунути її другий кінець 32, кронштейном 45 поперечини 22, які на крок зчеплений з бічною поверхнею 48 поперечини 22 і повертають колесо 24 одиниць Після кожної повернути поперечину 22 тро хи вгор у. Цим інгаляції Зубці 58 (Фіг.22) мають нахил в повертальним рухом поперечини 22 угору окружному напрямку. Діаметр 59 колеса 24 подовження 47, що виходить з верхньої частини одиниць може становити приблизно 20мм. поперечини 22, просувається вперед і переводить Колесо 26 десятків (Фіг.23) має ззаду зубці 62, протектор 19 дози з положення закриття у розташовані на його окружності. На ці зубці діє положення відкриття (Фіг.10, 11). паразитне колесо 25. Зубець 60 є відсутнім для Фіг.20 містить аксонометричне зображення запобігання руху колеса 26 десятків, коли камера 8 протектора 19 дози. Зокрема, показано отвір 36, в медикаменту є порожньою, тобто протягом одного який входить подовження 47, що простягається життєвого циклу порошкового інгалятора вузол вниз від дна поперечини 22. Передній кінець 35 обчислення доз повертає колесо 26 десятків протектора 19 дози має частково круглу або майже на один повний оберт. Номером 61 напівкруглу форму і тому може утворювати позначено кінцевий обмежувач у нижньому каркасі 27 80713 28 порошкового інгалятора. Діаметр 63 колеса 26 інгаляції у положення наповнення дією зчеплення може становити, наприклад, приблизно 25мм. між виступами 28 ковзної пластини 15 і Воно має отвір 64, через який воно повертально профільованими напрямними 31 кришки 2. встановлюється у вузлі 14 лічильника доз (Фіг.5А, Це зворотне переміщення ковзної пластини 15 5В). Колесо 26 має поверхню 65, якою воно викликає повертання поперечини 22 проти контактує з порошковим інгалятором, і поверхню годинникової стрілки (Фіг.12), оскільки подовження 66, якою воно контактує з нижнім корпусом 1. 47 поперечини 22 разом ковзною пластиною 15 Номером 67 позначено периферію отвору 64 зсувається назад. Це повертання поперечини 22 розташованого у корпусі порошкового інгалятора. підтримується привідною пружиною 23, яка тепер На окружній зовнішній поверхні колеса 26 нанесені може розрядитись і розслабитись після зсуву два ряди цифр 68, які показують цифри десятків і назад ковзної пластини 15. Цим повертанням сотень у відповідній орієнтації. У кожному випадку проти годинникової стрілки поперечини 22 комбінація кількості одиниць колеса 24 одиниць, кронштейн 45 також повертається проти кількості десятків і кількості сотень колеса 26 годинникової стрілки, повертаючи цим проти десятків є видимою через отвір 4 нижнього каркасу годинникової стрілки колесо 24 одиниць на один 1 порошкового інгалятора (Фіг.1). Кожна комбінація крок (Фіг.12) і знижуючи кількість доз, які горизонтально суміжних цифр колеса 24 одиниць і залишились у камері 8 медикаменту, що можна колеса 26 десятків дає відповідну кількість доз, що бачити через отвір у нижньому каркасі 1. Вузол залишились у камері 8 медикаменту. На зовнішній лічильника доз можна змінити таким чином, що він периферії колеса 26 сформовано виступ 69. У буди показувати не кількість доз, що залишились у радіальному напрямку цього виступу відсутні камері 8 медикаменту, а кількість доз, вже цифри одиниць і десятків, і цей виступ 69 закриває прийнятих користувачем. колесо 24. Оскільки поперечина 22 і привідна пружина 23 Паразитне колесо 25 (Фіг.24) має вісь 72, на повертаються у початкове положення кінець 33 якій воно обертально встановлене у каркасі 20 привідної пружини 23 повертає пластину 21 назад вузла лічильника доз (Фіг.5А, 5В). Це колесо має у перше горизонтальне положення (Фіг.12), зубці 70 половинної ширини, які зчеплюються з встановлюючи цим прапорець 38. У цій ситуації привідними зубцями 57 задньої частини колеса 24 поперечина 22 знову утримується зчепленням її одиниць. Крім того, паразитне колесо 25 має зубці пальця 43 з заглибленням 40 пластини 21. Таким 71 повної ширини, зчеплені з колесом 24 одиниць. чином, весь порошковий інгалятор знову Коли колесо 24 одиниць встановлюється на переходить в початковий стан. цифрах 1-9 (позначені 56 на Фіг.22), зубці 57 ззаду Перевагою використання прапорця 38 є те, що колеса 24 потрапляють між зубцями 71 повної користувач може заштовхн ути його униз, якщо він ширини паразитного колеса 25. Коли колесо 24 хоче вр учн у виконати дії інгаляційного привідного одиниць встановлюється на цифрі 0, зубці 57 механізму. Це дозволить користувачу прийняти колеса 24 зчеплюються з зубцями 70 половинної дозу, якщо він не може створити зусилля, достатнє ширини. для активування інгаляційного привідного Як уже вказувалось, зчеплення між колесом 24 механізму. одиниць і колесом 26 десятків є таким, що після При повному закритті кришки 2 можна чути повертання колеса 24 на 10 кроків колесо 26 звук защіплення, який сигналізує про закриття повертається на один крок, інкрементуючи кришки. Для правильного функціонування індикацію комбінації десятків і сотень на зовнішній порошкового інгалятора бажано, щоб кришка 2 поверхні колеса 24 одиниць. Слід відзначити, що була повністю закритою. Фіг.5А ілюструє ситуацію, коли цифри колеса 24 Далі розглядається деагломераційний вузол одиниць і колеса 26 десятків не є видимими через 16 (циклон). отвір 4 нижнього каркасу 1, оскільки виступ 69 Функцією деагломераційного вузла є колеса 26 закриває відповідну цифру колеса 24, створення добре сформованих турбулентностей в вказуючи, що камера 8 медикаменту є порожньою. інгаляційному каналі 27 для розпилення Як уже було відзначено, з початком інгаляції агломерацій медикаменту. Зави хрення потоку користувачем (Фіг.11) пластина 21 повертається з повітря у деагломераційному вузлі 16 деагрегують горизонтального першого положення у друге активну частину композиції від носія. положення, поперечина 22 трохи повертається за Деагломераційний вузол згідно з винаходом годинниковою стрілкою, і тому протектор 19 дози включає обертально симетричну вихрову камеру, переходить з положення закриття у положення щонайменше один суттєво тангенціальний вхідний відкриття. Таким повертанням поперечини 22 отвір, і вихідний отвір для виходу повітря з виступ або кронштейн 45 поперечини 22 також деагломерованим порошковим медикаментом на трохи повертається за годинниковою стрілкою певній відстані від вхідного отвору у напрямку осі уздовж нахилу наступного привідного зубця 58 вихрової камери. Загальна структура колеса 24 одиниць і вводить потовщення 46 деагломераційного вузла ілюструється Фіг.6А, 6Б, кронштейна 45 у зчеплення з відповідним 7Д, 17. привідним зубцем 58. До цього моменту Крім того, структура деагломераційного вузла повертання колеса 24 одиниць і колеса 26 десятків ілюструється Фіг.26, 27, але її застосування не не відбувається. обмежується порошковими інгаляторами, Після інгаляції користувач закриває кришку 2 описаними з посиланнями на ці креслення. порошкового інгалятора. При цьому ковзна Фіг.26 містить схематичний вигляд пластина 15 пересувається назад з положення деагломераційного вузла (циклону) згідно з 29 80713 30 бажаним втіленням винаходу, конструкція якого камери 73, показують, що висока ефективність забезпечує створення у цьому вузлі дуже сильного пристрою забезпечується, коли 6мм£d£10мм, циклонного потоку, який породжує дуже великий бажано, 6мм£d£8мм. градієнт швидкості. Слід зауважити, що Фіг.26 Наприклад, якщо d=6мм, можна отримати містить схему для пояснень щодо структури і потік з витратою 30л/хвил. з тиском 4кПа. основних ознак циклону згідно з бажаним Циклонний потік у ви хровій камері 73 має високу втіленням винаходу, але не показує циклону так, якість. Однак, розширення вхідних о творів для як він використовується в описаному вище підвищення витрати повітря (наприклад, до порошковому інгаляторі. Робота циклону у 60л/хвил. при 4кПа) погіршить якість циклону порошковому інгаляторі ілюструється, наприклад, внаслідок того, що розміри вхідних або вихідних Фіг.4 або Фіг.17. каналів стануть занадто великими порівняно з Деагломераційний вузол 16 (Фіг.26) має у дні розмірами головної секції циклону, тобто отвір, який входить у вихрову камеру 73, суттєво розмірами вихрової камери 73. обертально симетричну. Крім того, у Отже, бажано збільшити діаметр d "базового" деагломераційного вузла вхідні повітряні канали кола 77. Компактність конструкції циклону 16 і, крім 75, які спрямовують повітря суттєво тангенціально того, бажаний потік повітря у межах 60л/хвил. при у вихрову камеру 73. Як можна бачити на Фіг.26, 4кПа забезпечується, коли діаметр d лежить у вікно 76 входу повітря зроблено у верхній поверхні межах 8мм. Отже, у бажаному втілення циклону 16 вхідних каналів 75 повітря і покриває 80° цих діаметр d=8мм. каналів, забезпечуючи вхід повітря згори у ці Як показано на Фіг.27, деагломераційний канали. Базова секція вихрової камери 73 взагалі вузол або циклон 16 згідно з цим втіленням має еліптичний поперечний перетин. Вихід 74 деагломераційного вузла має вхідні отвори знаходиться у вер хньому кінці вихрової камери 73 повітря з відповідними вхідними каналами 75. на певній відстані (по повздовжній осі вихрової Входи повітря простягаються у вихрову камеру 73, камери 73) від входу для порошкового розташовані діаметрально протилежно один до медикаменту і обох входів для повітря. Зокрема, одного, і мають діаметр d/5. Бічні стінки 78, що вихідний отвір 74 є співвісним з центральною відділяють вхідні канапи 75 від кінця вихрової повздовжньою віссю вихрової камери 73 і камери 73, наприклад, мають закруглення з простягається уздовж цієї осі. Вихід 74 має, по кінцевим діаметром 0,3мм (Фіг.26, 27). Товщина суті, круглий поперечний перетин, а діаметр цього бічних стінок 78 може становити, наприклад, перетину є меншим за діаметр еліптичного 0,6мм. поперечного перетину вихрової камери 73. Згідно з структурою поперечного перетину Фіг.27 містить перетин деагломераційного деагломераційного вузла 16, напівколо або дуга вузла у площині, що горизонтально перетинає 79 з центром на діаметрі, що з'єднує обидва входи деагломераційний вузол 16 і вихрову камеру 73. повітря або обидві кінцеві частини бічних стінок 78, Це зображення можна розглядати як вигляд знизу з'єднує зовнішню стінку входу 75 з внутрішньою деагломераційного вузла 16. поверхнею протилежної бічної стінки 78 вихрової На Фіг.27 зображено вихрову камеру 73 і камери 73 у місці, де ця бічна стінка 78 круглий вихідний отвір 74, який переходить у перетинається з іншим входом повітря. Це інгаляційний канал 27. Хоча горизонтальний стосується (Фіг.27) обох зовнішніх периферійних перетин базової секції вихрової камери 73 має частин вихрової камери 73 і обох входів/вхідних суттєво еліптичну форму, цей перетин можна каналів повітря 75. Бічні стінки вхідних каналів 75 є визначити як уявне коло, що лежить усередині концентричними з бічними стінками 78 вихрової базової секції вихрової камери 73 горизонтально, камери 73. Однак, напівкруглі або аркоподібні перетинаючи обидва вхідні канали 75 таким (скривлені) частини 79 стінки вихрової камери 73 чином, що їх окружність або периферія лише не є концентричними відносно внутрішності торкається внутрішньої поверхні обох бічних стінок вихрової камери 73, тобто "базового" кола 77. Це 78 у діаметрально протилежних місцях, не підвищує ефективність деагломераційного вузла у простягаючись за бічні стінки вихрової камери 73. вихровій камері 73. Зокрема, ці діаметрально протилежні місця на Структура деагломераційного вузла або бічних стінках 78 є місцями, де обидва вхідні циклону 16 (Фіг.27) може простягатись на висоту канали 75 повітря входять у ви хрову камеру 73. більше 7,7мм. Інгаляційний канал 27, тобто Відповідне "базове" коло зображено на Фіг.27 вихідний циліндр, що простягається від вихідного пунктиром і позначено 77. Входи повітря лежать отвору 74, має бажаний діаметр 0,74d і може на окружності цього кола 77. простягатись на верхній частині вихрової камери Дослідження показали, що діаметр d цього 73 до висоти, наприклад, 37мм. Згадане вище "базового" кола сильно впливає на вікно 76, покриваючи 80° вхідних каналів 75 деагломераційну дію циклону. Наприклад, якщо повітря, може перевищувати 2мм для цей діаметр є занадто малим, опір потоку буде забезпечення проходження повітря у пристрій занадто великим. Якщо діаметр d є занадто згори. великим, опір потоку буде низьким і дасть лише Фіг.28А, 28В, 28С містять аксонометричне незначне підвищення ефективності зображення, вигляд знизу і вигляд згори, деагломераційного вузла 16. відповідно, іншого втілення дозувального вузла 13 Вивчення геометри деагломераційного вузла порошкового інгалятора згідно з винаходом. Тут 16 і її впливу на опір потоку і якість циклонного контейнер 7 має камеру 8 медикаменту з потоку, що створюється усередині вихрової еліптичним поперечним перетином. У цій камері 8 31 80713 бічні стінки звужуються або мають нахил униз для полегшення гравітаційного наповнення дозувального заглиблення ковзної пластини, коли остання знаходиться у положення наповнення. Камера 9 десиканта відділена від камери 8 медикаменту проникною мембраною 10. Дозувальний вузол 13 у цьому втіленні має деагломераційний вузол (циклон) 16, подібний до описаного вище. Частини 79 стінки (Фіг.28С) не є концентричними з внутрішнім діаметром вихрової камери 73. На Фіг.28С показані також тангенціальні вхідні канали 75 повітря. Щодо дозувального вузла Фіг.8 див. наведений вище опис попередніх креслень. 32 33 80713 34 35 80713 36 37 80713 38 39 80713 40
