Частотно-вибіркова і частотно-рознесена передача в системі безпровідного зв’язку

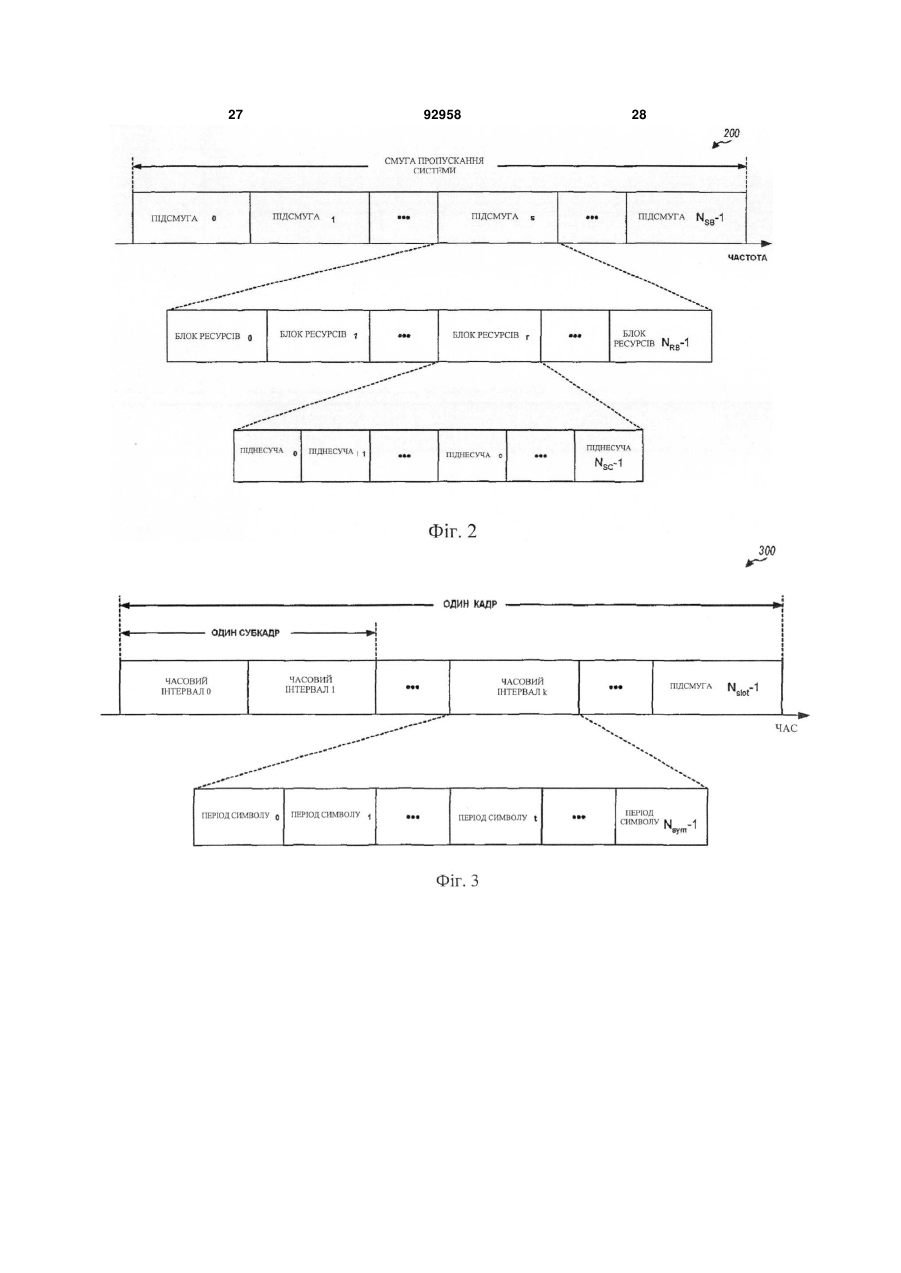

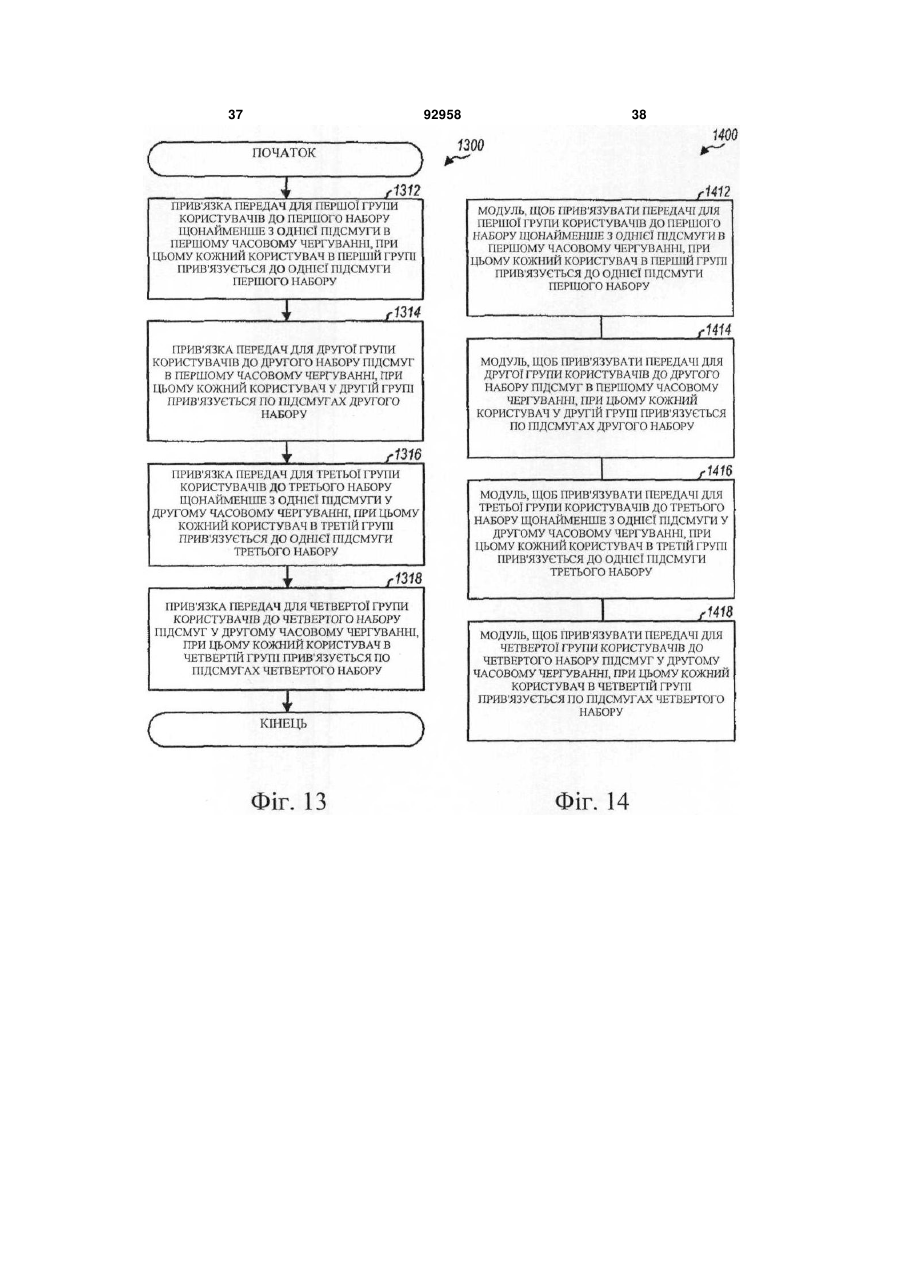

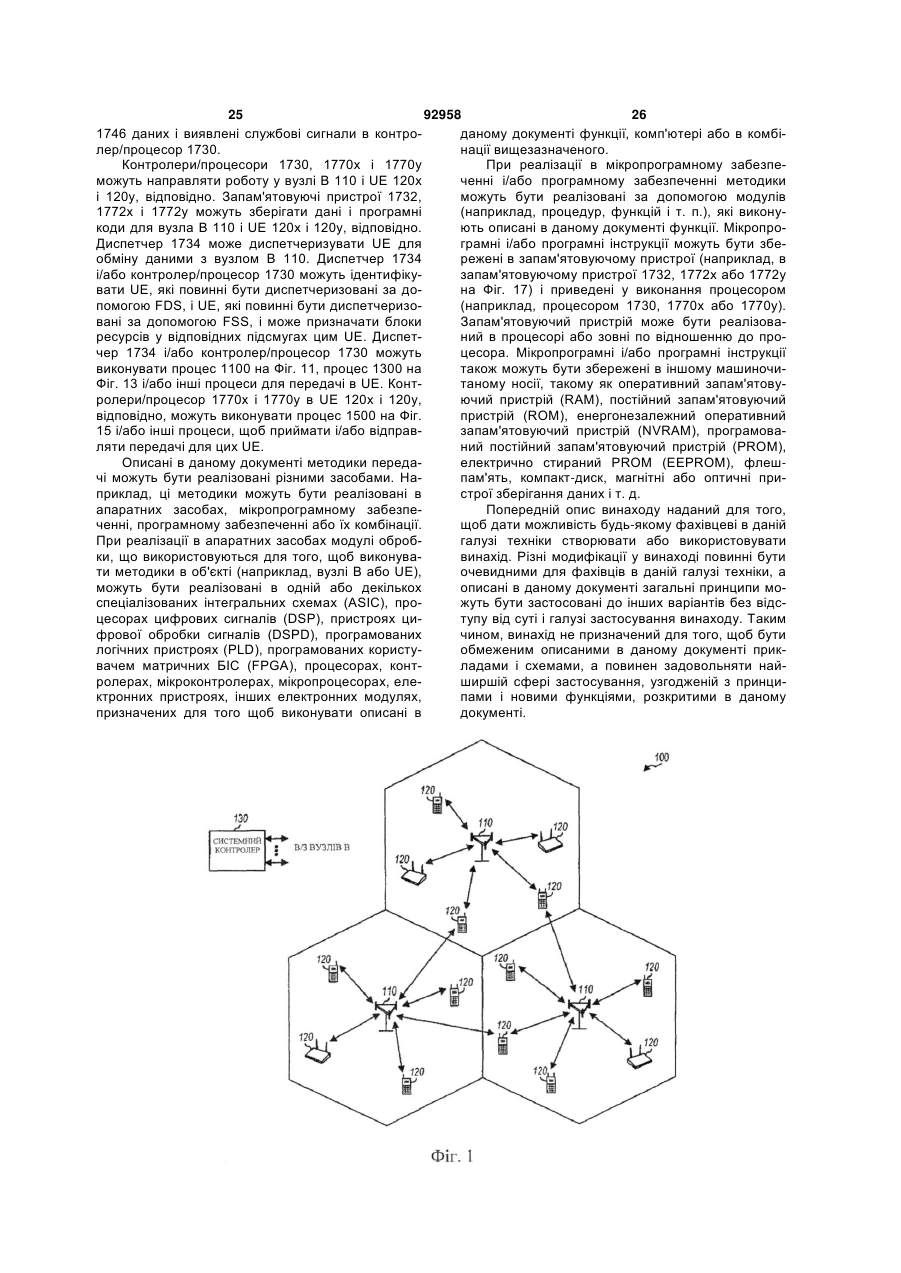

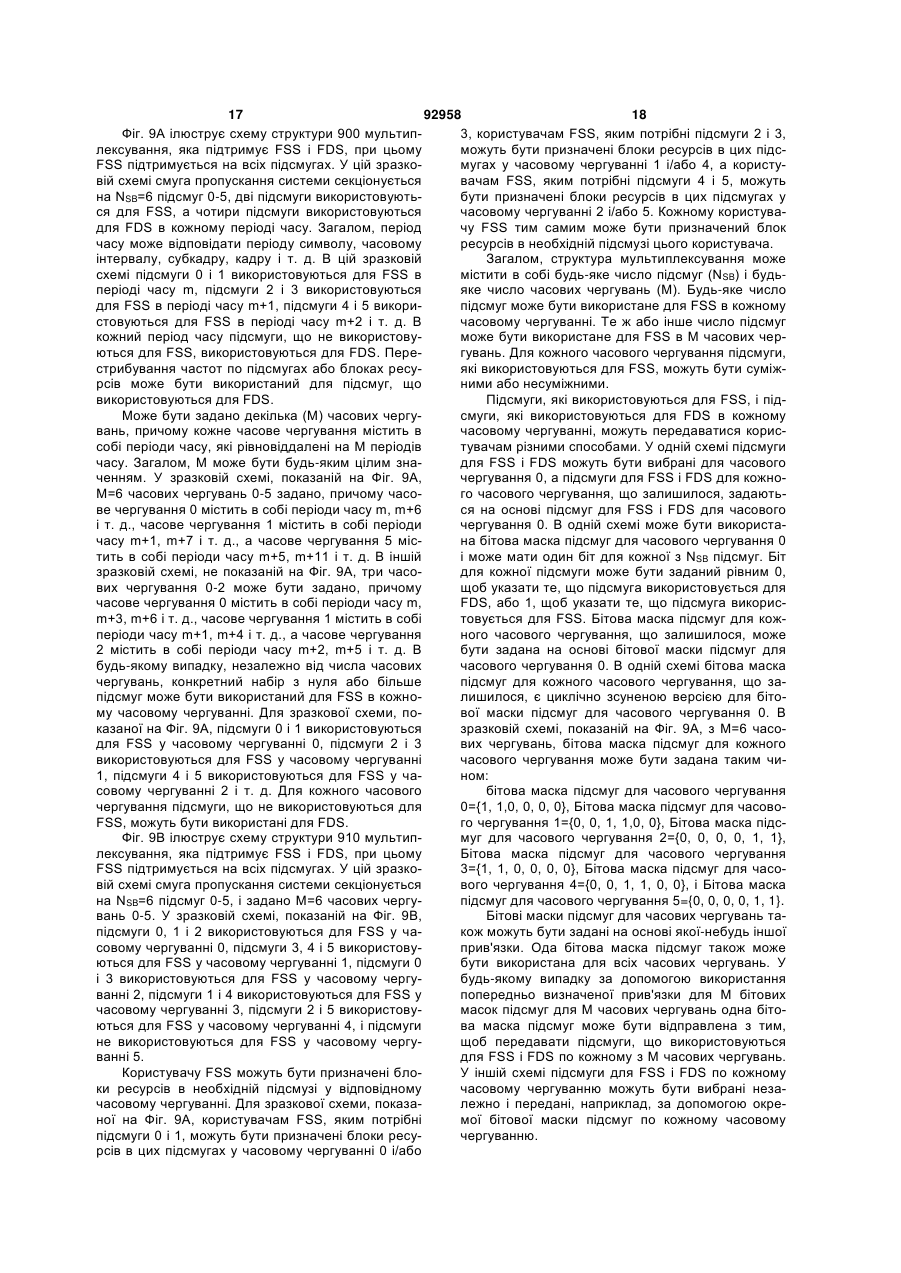

1. Пристрій для безпровідного зв'язку, який містить: щонайменше один процесор, виконаний з можливістю відправляти першу передачу для першого користувача у підсмузі частот першої частотної області у деякий період часу, причому підсмуга частот вибирається для першого користувача щонайменше з однієї підсмуги частот першої частотної області; та відправляти другу передачу для другого користувача в множині підсмуг частот другої частотної області у згаданий період часу, при цьому перша та друга частотні області відповідають двом частинам смуги пропускання системи, що не перекриваються, і запам'ятовуючий пристрій, з'єднаний щонайменше з одним процесором. 2. Пристрій за п. 1, в якому щонайменше один процесор виконаний з можливістю відправляти першу передачу у фіксованій частині вибраної підсмуги частот у різні часові інтервали. 3. Пристрій за п. 1, в якому щонайменше один процесор виконаний з можливістю здійснювати стрибкоподібне перестроювання частоти в межах вибраної підсмуги частот для першого користувача та відправляти першу передачу у різних частинах вибраної підсмуги частот у різні часові інтервали. 4. Пристрій за п. 1, в якому кожна підсмуга частот містить множину піднесучих і в якому щонайменше один процесор виконаний з можливістю відправ 2 (19) 1 3 92958 4 ча щонайменше з однієї підсмуги частот першої другий набір інструкцій для відправлення другої частотної області; і передачі для другого користувача в множині підсвідправляють другу передачу для другого користумуг частот другої частотної області у згаданий вача у множині підсмуг частот другої частотної період часу, при цьому перша та друга частотні області у згаданий період часу, при цьому перша області відповідають двом частинам смуги пропуста друга частотні області відповідають двом часкання системи, що не перекриваються. тинам смуги пропускання системи, що не перекри23. Пристрій для безпровідного зв'язку, який місваються. тить: 13. Спосіб за п. 12, в якому етап відправлення щонайменше один процесор, виконаний з можлипершої передачі полягає в тому, що відправляють вістю відправляти передачі для першої групи копершу передачу у фіксованій частині вибраної ристувачів у першому наборі щонайменше з однієї підсмуги частот у різні часові інтервали. підсмуги частот у першому часовому чергуванні та 14. Спосіб за п. 12, в якому етап відправлення відправляти передачі для другої групи користувапершої передачі полягає в тому, що відправляють чів у другому наборі підсмуг частот у першому чапершу передачу в різних частинах вибраної підссовому чергуванні, при цьому для кожного корисмуги частот у різні часові інтервали. тувача в першій групі передачу відправляють в 15. Спосіб за п. 12, в якому етап відправлення друодній підсмузі частот першого набору, а для кожгої передачі полягає в тому, що відправляють друного користувача в другій групі передачу відправгу передачу в різних підсмугах частот другої часляють у множині підсмуг частот другого набору, тотної області в різні часові інтервали. причому другий набір містить у собі підсмуги час16. Спосіб за п. 12, в якому кожна підсмуга частот тот, не включені в перший набір, а перше часове містить множину блоків ресурсів, і в якому етап чергування містить у собі рівновіддалені періоди відправлення другої передачі полягає в тому, що часу; і відправляють другу передачу в різних блоках резапам'ятовуючий пристрій, з'єднаний щонайменше сурсів у другій частотній області в різні часові інтез одним процесором. рвали. 24. Пристрій за п. 23, в якому щонайменше один 17. Пристрій для безпровідного зв'язку, який міспроцесор виконаний з можливістю відправляти тить: передачі для третьої групи користувачів у третьозасіб відправлення першої передачі для першого му наборі щонайменше з однієї підсмуги частот у користувача в підсмузі частот першої частотної другому часовому чергуванні та відправляти переобласті у деякий період часу, причому підсмуга дачі для четвертої групи користувачів у четверточастот вибирається для першого користувача щому наборі підсмуг частот у другому часовому чернайменше з однієї підсмуги частот першої частотгуванні, при цьому для кожного користувача в ної області; і третій групі передачу відправляють в одній підсмузасіб відправлення другої передачі для другого зі частот третього набору, а для кожного користукористувача у множині підсмуг частот другої часвача в четвертій групі передачу відправляють у тотної області у згаданий період часу, при цьому підсмугах частот четвертого набору, причому четперша та друга частотні області відповідають вертий набір містить у собі підсмуги частот, не двом частинам смуги пропускання системи, що не включені в третій набір, а друге часове чергування перекриваються. містить у собі рівновіддалені періоди часу, не 18. Пристрій за п. 17, в якому засіб відправлення включені в перше часове чергування. першої передачі містить засіб відправлення пер25. Пристрій за п. 24, в якому третій набір щонайшої передачі у фіксованій частині вибраної підсмуменше з однієї підсмуги частот для другого часоги частот у різні часові інтервали. вого чергування відрізняється від першого набору 19. Пристрій за п. 17, в якому засіб відправлення щонайменше з однієї підсмуги частот для першого першої передачі містить засіб відправлення перчасового чергування та в якому четвертий набір шої передачі в різних частинах вибраної підсмуги у підсмуг частот для другого часового чергування різні часові інтервали. відрізняється від другого набору підсмуг частот 20. Пристрій за п. 17, в якому засіб відправлення для першого часового чергування. другої передачі містить засіб відправлення другої 26. Пристрій за п. 24, в якому щонайменше один передачі у різних підсмугах частот другої частотної процесор виконаний з можливістю відправляти області у різні часові інтервали. передачі в першу та третю групи користувачів за 21. Пристрій за п. 17, в якому кожна підсмуга часдопомогою гібридного запиту на автоматичну потот містить множину блоків ресурсів, і в якому завторну передачу (HARQ) по першому та другому сіб відправлення другої передачі містить засіб відчасовому чергуванню, відповідно. правлення другої передачі в різних блоках 27. Пристрій за п. 23, в якому щонайменше один ресурсів у другій частотній області у різні часові процесор виконаний з можливістю розділяти смугу інтервали. пропускання системи на перший набір щонаймен22. Машиночитаний носій, який включає в себе ше з однієї підсмуги частот і другий набір підсмуг інструкції, збережені на ньому, що містять: частот на основі навантаження по трафіку корисперший набір інструкцій для відправлення першої тувачів з частотно-вибірковою диспетчеризацією передачі для першого користувача у підсмузі час(FSS) і навантаження по трафіку користувачів з тот першої частотної області у деякий період часу, частотно-рознесеною диспетчеризацією (FDS). причому підсмуга частот вибирається для першого 28. Пристрій за п. 23, в якому щонайменше один користувача щонайменше з однієї підсмуги частот процесор виконаний з можливістю відправляти першої частотної області; і інформацію, яка переносить перший і другий на 5 92958 6 бори підсмуг частот для першого часового чергутні області відповідають двом частинам смуги вання. пропускання системи, що не перекриваються; і 29. Пристрій за п. 28, в якому інформація містить запам'ятовуючий пристрій, з'єднаний щонайменше бітову маску підсмуг частот з одним бітом для коз одним процесором. жної підсмуги частот з множини підсмуг частот, 35. Пристрій за п. 34, в якому щонайменше один при цьому біт для кожної підсмуги частот задаєтьпроцесор виконаний з можливістю приймати переся рівним першому значенню, щоб вказати те, що дачу з фіксованої частини вибраної підсмуги часпідсмуга частот перебуває в першому наборі, і тот у різні часові інтервали, якщо передача відпдругому значенню, щоб вказати те, що підсмуга равляється за допомогою частотно-вибіркової частот перебуває в другому наборі. диспетчеризації. 30. Пристрій за п. 24, в якому щонайменше один 36. Пристрій за п. 34, в якому щонайменше один процесор виконаний з можливістю відправляти процесор виконаний з можливістю приймати переінформацію, яка переносить перший і другий надачу з різних частин вибраної підсмуги частот у бори підсмуг частот для першого часового чергурізні часові інтервали, якщо передача відправлявання, і в якому третій і четвертий набори підсмуг ється за допомогою частотно-вибіркової диспетчечастот для другого часового чергування визначаризації. ються на основі першого та другого наборів підс37. Пристрій за п. 34, в якому щонайменше один муг частот для першого часового чергування. процесор виконаний з можливістю приймати пере31. Спосіб безпровідного зв'язку, який включає дачу з різних підсмуг частот другої частотної облаетапи, на яких: відправляють передачі для першої сті в різні часові інтервали, якщо передача відпрагрупи користувачів у першому наборі щонайменше вляється за допомогою частотно-рознесеної з однієї підсмуги частот у першому часовому чердиспетчеризації. гуванні, при цьому для кожного користувача в пе38. Пристрій за п. 34, в якому кожна підсмуга часршій групі передачу відправляють в одній підсмузі тот містить множину блоків ресурсів і в якому щочастот першого набору, а перше часове чергуваннайменше один процесор виконаний з можливістю ня містить в собі рівновіддалені періоди часу; і приймати передачу з різних блоків ресурсів у друвідправляють передачі для другої групи користугій частотній області в різні часові інтервали, якщо вачів у другому наборі підсмуг частот у першому передача відправляється за допомогою частотночасовому чергуванні, при цьому для кожного корирознесеної диспетчеризації. стувача в другій групі передачу відправляють у 39. Пристрій за п. 34, в якому щонайменше один множині підсмуг частот другого набору, і другий процесор виконаний з можливістю приймати перенабір містить в собі підсмуги частот, не включені в дачу на основі моделі фіксованого стрибкоподібперший набір. ного перестроювання частоти або моделі псевдо32. Спосіб за п. 31, який додатково включає етапи, випадкового стрибкоподібного перестроювання на яких: відправляють передачі для третьої групи частоти, яка використовується для того, щоб відпкористувачів у третьому наборі щонайменше з равляти передачу з стрибкоподібним перестроюоднієї підсмуги частот у другому часовому чергуванням частоти. ванні, при цьому для кожного користувача в третій 40. Пристрій за п. 34, в якому щонайменше один групі передачу відправляють в одній підсмузі часпроцесор виконаний з можливістю приймати перетот третього набору, і друге часове чергування дачу у рівновіддалені періоди часу за допомогою містить в собі рівновіддалені періоди часу, не гібридного запиту на автоматичну повторну перевключені в перше часове чергування; і дачу (HARQ). відправляють передачі для четвертої групи корис41. Пристрій за п. 34, в якому щонайменше один тувачів у четвертому наборі підсмуг частот у друпроцесор виконаний з можливістю визначати підсгому часовому чергуванні, при цьому для кожного муги частот першої та другої частотних областей користувача в четвертій групі передачу відправна основі широкомовної інформації. ляють у множині підсмуг частот четвертого набо42. Спосіб безпровідного зв'язку, який включає ру, і четвертий набір містить в собі підсмуги часетапи, на яких: приймають передачу з підсмуги тот, не включені в третій набір. частот, вибраної щонайменше з однієї підсмуги 33. Спосіб за п. 32, який додатково включає етап, частот першої частотної області, якщо передача на якому: відправляють передачі в першу та третю відправляється за допомогою частотно-вибіркової групи користувачів за допомогою гібридного запидиспетчеризації; і ту на автоматичну повторну передачу (HARQ) по приймають передачу з множини підсмуг частот першому та другому часовому чергуванню, відподругої частотної області, якщо передача відправвідно. ляється за допомогою частотно-рознесеної диспе34. Пристрій безпровідного зв'язку, який містить: тчеризації, при цьому перша та друга частотні общонайменше один процесор, виконаний з можлиласті відповідають двом частинам смуги вістю приймати передачу з підсмуги частот, вибпропускання системи, що не перекриваються. раної щонайменше з однієї підсмуги частот першої 43. Спосіб за п. 42, в якому етап прийому передачі частотної області, якщо передача відправляється з вибраної підсмуги частот полягає в тому, що за допомогою частотно-вибіркової диспетчеризаприймають передачу з фіксованої частини вибрації, та приймати передачу з множини підсмуг часної підсмуги частот у різні часові інтервали. тот другої частотної області, якщо передача відп44. Спосіб за п. 42, в якому етап прийому передачі равляється за допомогою частотно-рознесеної з вибраної підсмуги частот полягає в тому, що диспетчеризації, при цьому перша та друга частоприймають передачу з різних частин вибраної підсмуги частот у різні часові інтервали. 7 92958 8 45. Спосіб за п. 42, в якому етап прийому передачі йому передачі з різних частин вибраної підсмуги з множини підсмуг частот полягає в тому, що частот у різні часові інтервали. приймають передачу з різних підсмуг частот другої 50. Пристрій за п. 47, в якому засіб прийому перечастотної області в різні часові інтервали. дачі з множини підсмуг частот містить засіб при46. Спосіб за п. 42, в якому кожна підсмуга частот йому передачі з різних підсмуг частот другої часмістить множину блоків ресурсів, і в якому етап тотної області в різні часові інтервали. прийому передачі з множини підсмуг частот поля51. Пристрій за п. 47, в якому кожна підсмуга часгає в тому, що приймають передачу з різних блоків тот містить множину блоків ресурсів, і в якому заресурсів у другій частотній області в різні часові сіб прийому передачі з множини підсмуг частот інтервали. містить засіб прийому передачі з різних блоків ре47. Пристрій безпровідного зв'язку, який містить: сурсів у другій частотній області в різні часові інтезасіб прийому передачі з підсмуги частот, вибраної рвали. щонайменше з однієї підсмуги частот першої час52. Машиночитаний носій, який включає в себе тотної області, якщо передача відправляється за інструкції, збережені на ньому, що містять: допомогою частотно-вибіркової диспетчеризації; і перший набір інструкцій для керування прийомом засіб прийому передачі з множини підсмуг частот передачі з підсмуги частот, вибраної щонайменше другої частотної області, якщо передача відправз однієї підсмуги частот першої частотної області, ляється за допомогою частотно-рознесеної диспеякщо передача відправляється за допомогою частчеризації, при цьому перша та друга частотні обтотно-вибіркової диспетчеризації; і ласті відповідають двом частинам смуги другий набір інструкцій для керування прийомом пропускання системи, що не перекриваються. передачі з множини підсмуг частот другої частот48. Пристрій за п. 47, в якому засіб прийому переної області, якщо передача відправляється за додачі з вибраної підсмуги частот містить засіб припомогою частотно-рознесеної диспетчеризації, при йому передачі з фіксованої частини вибраної підсцьому перша та друга частотні області відповідамуги частот у різні часові інтервали. ють двом частинам смуги пропускання системи, 49. Пристрій за п. 47, в якому засіб прийому перещо не перекриваються. дачі з вибраної підсмуги частот містить засіб при Дана заявка вимагає пріоритет попередньої заявки на патент США № 60/830770, озаглавленої "METHOD AND APPARATUS FOR SUBBAND AND DIVERSITY SCHEDULING TECHNIQUES FOR FDMA SYSTEMS", поданої 14 липня 2006 року, переданої правонаступнику цієї заявки і включеної в даний документ по посиланню. Галузь техніки, до якої належить винахід Даний винахід належить, загалом, до зв'язку, і більш конкретний, до методик передачі в системі безпровідного зв'язку. Рівень техніки Системи безпровідного зв'язку широко розгорнені, щоб надавати різні послуги зв'язку, наприклад, передачу голосу, відео, пакетних даних, обмін повідомленнями, широкомовну передачу і т. д. Ці безпровідні системи можуть бути системами множинного доступу, що допускають підтримку декількох користувачів за допомогою спільного використання доступних системних ресурсів. Приклади таких систем множинного доступу включають в себе системи множинного доступу з кодовим розділенням каналів (CDMA), системи множинного доступу з часовим розділенням каналів (TDMA), системи множинного доступу з частотним розділенням каналів (FDMA) і системи з ортогональним FDMA (OFDMA) і системи FDMA з єдиною несучою (SC-FDMA). У системі безпровідного зв'язку базова станція може обслуговувати множину користувачів. Ці користувачі можуть стикатися з різними характеристиками каналу (наприклад, різними ефектами загасання, багатопроменевого поширення і перешкод) і можуть досягати різних співвідношень "сигнал-шум-та-перешкоди" (SINR) при прийомі. Більш того даний користувач може стикатися з частотно-вибірковим загасанням і може досягати різних SINR по смузі пропускання системи. Бажано підтримувати передачі для різних користувачів з різними характеристиками каналу так, щоб хороша продуктивність могла бути досягнута для всіх користувачів. Розкриття винаходу У цьому документі описані методики ефективної підтримки частотно-вибіркової диспетчеризації (FSS) і частотно-рознесеної диспетчеризації (FDS). У FSS передача для користувача може відправлятися по підсмузі, вибраної для користувача щонайменше з однієї підсмуги, що використовується для FSS. У FDS передача для користувача може відправлятися по декількох підсмугах, які використовуються для FDS, щоб досягти рознесення каналів і перешкод. У одній схемі перша передача для користувача FSS може бути прив'язана до підсмуги, вибраної для цього користувача щонайменше з однієї підсмуги в першій частотній області смуги пропускання системи. Кожна підсмуга може містити в собі множину блоків ресурсів, і кожний блок ресурсів може містити в собі множину піднесучих. Перша передача може бути прив'язана до фіксованої частини (наприклад, фіксованого блока ресурсів) вибраної підсмуги в різні часові інтервали. Перша передача також може бути прив'язана до різних частин (наприклад, різних блоків ресурсів) вибраноїпідсмуги в різні часові інтервали з перестрибуванням частот в межах вибраної підсмуги. Друга передача для користувача FDS може бути прив'язана до декількох підсмуг у другій частотній області. Перша і друга частотні області мо 9 92958 10 жуть відповідати двом неперекривним частинам ром 130 може бути один мережевий об'єкт або смуги пропускання системи. Множина підсмуг у набір мережевих об'єктів, наприклад, шлюз об'єкта другій частотній області можуть бути суміжними керування мобільністю (ММЕ)/розвитку системної або несуміжними. Друга передача може бути приархітектури (SAE), контролер радіомережі (RNC) і в'язана до різних підсмуг у другій частотній області т. д. в різні часові інтервали з перестрибуванням часUE 120 можуть бути розподілені по системі, і тот на рівні підсмуги. Друга передача також може кожне UE може бути стаціонарним або мобільним. бути прив'язана до різних блоків ресурсів у другій UE також може згадуватися як мобільна станція, частотній області в різні часові інтервали з перемобільний пристрій, термінал, термінал доступу, стрибуванням частот на рівні блока ресурсів. абонентський модуль, станція і т. д. UE може бути Загалом, передача може бути прив'язана до стільниковий телефон, персональний цифровий різних наборів піднесучих в одній або декількох пристрій (PDA), пристрій безпровідного зв'язку, підсмугах в різні часові інтервали. Часовий інтеркишеньковий пристрій, безпровідний модем, перевал може відповідати періоду символу, часовому носний комп'ютер і т. п. Терміни "UE" і "користуінтервалу, субкадру і т. п. Перестрибування частовач" використовуються взаємозамінно в подальти може виконуватися на основі шаблона фіксовашому описі. ного перестрибування або шаблона псевдовипадВузол В може передавати дані одному або бікового перестрибування. льше UE по низхідній лінії зв'язку і/або приймати Далі більш детально описані різні аспекти і дані від одного або більше UE по висхідній лінії ознаки винаходу. зв'язку в будь-який даний момент. Низхідна лінія Короткий опис креслень зв'язку (або пряма лінія зв'язку) належить до лінії Фіг. 1 ілюструє систему безпровідного зв'язку. зв'язку від вузлів В до UE, а висхідна лінія зв'язку Фіг. 2 ілюструє структуру частоти. (або зворотна лінія зв'язку) належить до лінії зв'язФіг. 3 ілюструє структуру часу. ку від UE до вузлів В. Фіг. 4 ілюструє структуру ресурсів. Описані в даному документі методики передаФіг. 5 ілюструє структуру підсмуг. чі можуть використовуватися для передачі по низФіг. 6А і 6В ілюструють дві структури мультипхідній лінії зв'язку, а також для передачі по висхідлексування, які підтримують FSS і FDS з переній лінії зв'язку. Ці методики також можуть стрибуванням частот по підсмугах. використовуватися для різних систем безпровідноФіг. 7 ілюструє структуру мультиплексування, го зв'язку, таких як системи CDMA, TDMA, FDMA, яка підтримує FSS і FDS з перестрибуванням часOFDMA і SC-FDMA. Терміни "система" і "мережа" тот по блоках ресурсів. часто використовуються взаємозамінно. CDMAФіг. 8 ілюструє перестрибування частот по система може реалізовувати таку технологію раблоках ресурсів в межах однієї підcмуги. діозв'язку, як універсальний наземний радіодоступ Фіг. 9А і 9В ілюструють дві структури мультип(UTRA) cdma2000 і т. д. UTRA містить в собі широлексування, які підтримують FSS і FDS, при цьому космугову CDMA (W-CDMA) і низьку швидкість FSS підтримується на всіх підсмугах. передачі елементарних сигналів (LCR). Cdma2000 Фіг. 10 ілюструє перестрибування частот по покриває стандарти IS-2000, IS-95 і IS-856. TDMAблоках ресурсів в межах однієї підсмуги для односистема може реалізовувати таку технологію раго часового чергування. діозв'язку як глобальна система мобільного зв'язку Фіг. 11 і 12 ілюструють процес і пристрій, від(GSM). OFDMA-система може реалізовувати таку повідно, для відправки передач для користувачів технологію радіозв'язку як вдосконалена UTRA (EFSS і FDS. UTRA), IEEE 802.11, IEEE 802.16, IEEE 802.20, Фіг. 13 і 14 ілюструють процес і пристрій, відFlash-OFDM і т. д. Ці різні технології і стандарти повідно, для відправки передач для користувачів радіозв'язку відомі в даній галузі техніки. UTRA, EFSS і FDS з часовими чергуваннями. UTRA і GSM є частиною універсальної системи Фіг. 15 ілюструє процес прийому передачі. мобільного зв'язку (UMTS). Довгостроковий розвиФіг. 16 ілюструє пристрій для прийому передаток (LTE) є версією, що планується до випуску чі. UMTS, яка використовує E-UTRA, UTRA, E-UTRA, Фіг. 17 ілюструє блок-схему вузла В і двох GSM, UMTS i LTE описуються в документах оргаабонентських пристроїв (UE). нізації, яка називається Партнерським проектом Здійснення винаходу третього покоління (3GPP). Cdma2000 описується Фіг. 1 ілюструє систему 100 безпровідного в документах організації, яка називається Партзв'язку з декількома вузлами В 110 і декількома UE нерським проектом третього покоління 2 (3GPP2). 120. Вузол В - це, загалом, стаціонарна станція, Для простоти певні аспекти методики передачі яка обмінюється даними з UE, і він також може описуються нижче для LTE, і термінологія 3GPP згадуватися як вдосконалений вузол В (eNode В), використовується в більшій частині нижчепривебазова станція, точка доступу і т. д. Кожний вузол деного опису. В 110 надає покриття зв'язку для конкретної геогLTE використовує мультиплексування з орторафічної області і підтримує зв'язок для UE, що гональним частотним розділенням каналів (OFDM) знаходяться в зоні покриття. Термін "стільник" мов низхідній лінії зв'язку і мультиплексування з часже належати до вузла В і/або його зони покриття, в тотним розділенням каналів на одній несучій (SCзалежності від контексту, в якому використовуєтьFDM) у висхідній лінії зв'язку. OFDM і SC-FDMA ся термін. Системний контролер 130 може підклюсекціонують смугу пропускання системи на декільчатися до вузлів В 110 і надавати координацію і ка (N) ортогональних піднесучих, які також, як пракерування для цих вузлів В. Системним контролевило, називаються тонами, елементарними сигна 11 92958 12 лами і т. д. Кожна піднесуча може бути модульоФіг. 4 ілюструє структуру 400 ресурсів, яка мована за допомогою даних. Загалом, символи може бути використана для передачі. Частотнодуляції відправляються в частотній області при часові ресурси, доступні для передачі, можуть OFDM і у часовій області при SC-FDM. Рознесення бути секціоновані на блоки частотно-часових реміж сусідніми піднесучими може бути фіксованим, і сурсів. Блок частотно-часових ресурсів може бути загальне число піднесучих (N) може залежати від найменшою одиницею ресурсів, яка може бути смуги пропускання системи. У одній схемі N=512 виділена користувачу. Загалом, блок частотнодля смуги пропускання системи 5 МГц, N=1024 часових ресурсів може покривати будь-яку частотдля смуги пропускання системи 10 МГц і N=2048 ну розмірність і охоплювати будь-яку часову тридля смуги пропускання системи 20 МГц. Загалом, валість. У одній схемі блок частотно-часових ресуN може бути будь-яким цілим значенням. рсів охоплює один блок ресурсів по частоті і Фіг. 2 ілюструє структуру 200 частоти, яка моохоплює один часовий інтервал за часом. У цій же бути використана для передачі. Смуга пропуссхемі, якщо блок ресурсів містить в собі 12 послікання системи може бути секціонована на NSB піддовних піднесучих, то блок частотно-часових ресмуг, кожна підсмуга може бути секціонована на сурсів містить в собі 72 елементи ресурсів, коли NRB блоків ресурсів, а кожний блок ресурсів може часовий інтервал має шість періодів символу, і містити в собі NSC піднесучих. Загалом, NSB, NRB і містить в собі 84 елементи ресурсів, коли часовий NSC можуть бути будь-якими цілими значеннями. У інтервал має сім періодів символів. Елемент ресуодній схемі кожний блок ресурсів містить в собі рсів - це одна піднесуча в одному періоді символу, NSC=12 піднесучих. Число підсмуг (NSB) і число і вона може бути використана для того, щоб відпблоків ресурсів в кожній підсмузі (NRB) може бути равляти один символ модуляції. У схемі, яка викозалежним від смуги пропускання системи. У одній ристовується в більшій частині нижченаведеного схемі смуга пропускання системи секціонується на опису, блок частотно-часових ресурсів покриває NSB=6 підсмуг, і кожна підсмуга містить в собі один блок ресурсів по частоті, і термін "блок ресуNRB=8 блоків ресурсів. Інші значення також можуть рсів" може означати набір піднесучих або блок бути використані для NSB, NRB і NSC, такі, що елементів ресурсів. Користувачу може бути призначений один або більше блоків ресурсів, коли NSB·NRB·NSC Ν. диспетчеризований для передачі. Фіг. 3 ілюструє структуру 300 часу, яка може Користувачі можуть бути розподілені по сисбути використана для передачі. Часова шкала темі і можуть стикатися з різними характеристикапередачі може бути секціонована в одиницях кадми каналу. Для деяких користувачів ефективність рів. Кожний кадр може охоплювати попередньо може бути підвищена, якщо їх передачі відправвизначену часову тривалість, наприклад, 10 міліляються по частоті, щоб досягти рознесення канасекунд (мс). Кадр може бути секціонований на Nslot лів і перешкод. Для інших користувачів ефективчасових інтервалів, і кожний часовий інтервал моність може бути підвищена, якщо їх передачі же містити в собі Nsym періодів символу, де Nslot і відправляються в певні частини смуги пропускання Nsym можуть бути будь-якими цілими значеннями. У системи з високими SINR. одній схемі кожний кадр містить в собі Nslot=20 чаУ одному аспекті система може підтримувати сових інтервалів, а кожний часовий інтервал може схеми/типи диспетчеризації, показані в таблиці. містити в собі Nsym=6 або 7 періодів символу. СубЧастотно-вибіркова диспетчеризація (FSS) також кадр може містити в собі два часових інтервали і може згадуватися як підсмугова диспетчеризація. також може згадуватися як інтервал часу передачі Частотно-рознесена диспетчеризація (FDS) також (ТТІ). Загалом, кожний кадр може містити в собі може згадуватися як диспетчеризація з перестрибудь-яке число субкадрів і часових інтервалів, а буванням частот. кожний часовий інтервал може містити в собі будьяке число періодів символів. Таблиця Тип диспетчеризації Частотно-вибіркова диспетчеризація (FSS) Частотно-рознесена диспетчеризація (FDS) Опис Передача для користувача відправляється по піднесучих в межах частини смуги пропускання системи, наприклад, в межах вибраної підсмуги. Передача для користувача відправляється по піднесучих, що охоплює всю або значну частину смуги пропускання системи, наприклад, в декількох підсмугах. У одній схемі FDS досягається за допомогою перестрибування частот. Для перестрибування частот передача для користувача може бути відправлена в різних частинах смуги пропускання системи в різні періоди перестрибування. Період перестрибування це інтервал часу, що затрачується на даний набір піднесучих, і він може відповідати одному періоду символу, одному часовому інтервалу, одному субкадру, одному кадру і т. д. Різні набори піднесучих можуть вибиратися для користувача зі всіх піднесучих, доступних для FDS, на основі шаблона перестрибування, який може бути відомий користувачу. У одній схемі FSS досягається за допомогою призначення користувачу піднесучих в межах вибраної підсмуги. Вибраною підсмугою може бути підсмуга, в якій користувач досягає найвищого SINR зі всіх підсмуг, доступних для FSS. Перестрибування частот також може бути використане для FSS, але може бути обмежене вибраною підсмугою. У одній схемі для того, щоб підтримувати і FSS, і FDS, смуга пропускання системи може бути секціонована на декілька (NSB) підсмуг, і кожна підсмуга може бути використана або для FSS, або 13 92958 14 для FDS. Інформація, яка вказує те, які підсмуги чними підсмугами є статичною. У прикладі, покавикористовуються для FSS, а які підсмуги викоризаному на Фіг. 6А, віртуальна підсмуга 0 прив'язустовуються для FDS, може бути відправлена по ється до фізичної підсмуги 0 в кожному часовому широкомовному каналу (ВСН) або передана іншиінтервалі, а віртуальна підсмуга 1 прив'язується до ми способами. Наприклад, бітова маска підсмуги фізичної підсмуги 1 в кожному часовому інтервалі. може містити в собі один біт для кожної з NSB підДля FDS кожна віртуальна підсмуга може бути смуг. Біт для кожної підсмуги може бути заданий прив'язана до будь-якої однієї з фізичних підсмуг, рівним 0, щоб указати те, що підсмуга використощо використовуються для FDS в кожному часововується для FDS, або 1, щоб указати те, що підсму інтервалі. У прикладі, показаному на Фіг. 6А, муга використовується для FSS. віртуальна підсмуга 2 прив'язується до фізичної У одній схемі користувачу FSS можуть бути підсмуги 2 у часовому інтервалі n, до фізичної підпризначені блоки ресурсів в підсмузі, яка викориссмуги 3 у часовому інтервалі n+1, до фізичної підтовується для FSS. У цій схемі користувач FSS смуги 4 у часовому інтервалі n+2 і т. д. Прив'язка може бути обмежений однією підсмугою, яка може віртуальних підсмуг 2-5 до фізичних підсмуг 2-5 в бути вибрана зі всіх підсмуг, що використовуються кожному часовому інтервалі показана на Фіг. 6А. У для FSS. Блоки під смуг, призначені користувачу прикладі, показаному на Фіг. 6А, кожна віртуальна FSS, можуть займати фіксований набір піднесучих підсмуга для FDS перескакує по фізичних підсму(без перестрибування частот) або різні набори гах 2-5 циклічним або круговим способом. Прив'язчастот (з перестрибуванням частот). У одній схемі ка віртуальних підсмуг до фізичних підсмуг також користувачу FDS можуть бути призначені блоки може бути основана на інших шаблонах перестриресурсів в будь-якій з підсмуг, що використовуютьбування. ся для FSS. У цій схемі користувач FDS може пеФіг. 6В ілюструє схему структури 610 мультипрескакувати по всіх підсмугах, які використовуютьлексування, яка підтримує FSS і FDS з перестрися для FDS. Блоки підсмуг, призначені користувачу буванням частот на рівні підсмуг. У цій зразковій FDS, можуть займати різні набори піднесучих в схемі смуга пропускання системи секціонується на підсмугах, які використовуються для FDS. NSB=6 фізичних підсмуг 0-5, дві фізичних підсмуги Методики передачі, описані в даному докуме0 і 3 використовуються для FSS, а чотири фізичнті, можуть ефективно підтримувати користувачів них підсмуги 1, 2, 4 і 5 використовуються для FDS. FSS і FDS і можуть давати можливість обом типам Для FSS віртуальна підсмуга s прив'язується до користувачів досягати хорошої продуктивності. фізичної підсмуги s в кожному часовому інтервалі, Деякі користувачі можуть отримувати вигоду з родля s {0, 3}. знесення каналів і перешкод, що досягається за Для FDS кожна віртуальна підсмуга може бути допомогою FDS. Інші користувачі можуть отримуприв'язана до будь-якої однієї з фізичних підсмуг, вати вигоду з передачі по конкретних підсмугах, які що використовуються для FDS в кожному часовомають хороші SINR. Методики передачі дозволяму інтервалі. У прикладі, показаному на Фіг. 6В, ють легко мультиплексувати користувачів FSS і віртуальна підсмуга 1 прив'язується до різних одFDS бути в рамках даного періоду часу, наприних з фізичних підсмуг 1, 2, 4 і 5 в різні часові інтеклад, часового інтервалу, субкадру і т. д. Методики рвали на основі шаблона псевдовипадкового пепередачі можуть підтримуватися за допомогою рестрибування. Віртуальні підсмуги 2, 4 і 5 також різних структур мультиплексування, деякі з яких прив'язуються до фізичних підсмуг 1, 2, 4 і 5 на описані нижче. основі того ж шаблона псевдовипадкового переФіг. 5 ілюструє схему структури 500 підсмуги. У стрибування, але циклічно зсуваються на 1, 2 і 3, цій схемі смуга пропускання системи секціонується відповідно, від віртуальної підсмуги 1. на NSB=6 фізичних підсмуг, яким призначаються У зразкових схемах, показаних на Фіг. 6 А і 6В, індекси 0-5. Кожна фізична підсмуга покриває кондві підсмуги використовуються для FSS, і чотири кретну частину смуги пропускання системи. Шість підсмуги використовуються для FDS. Загалом, віртуальних підсмуг також задаються, і їм признабудь-яка з NSB підсмуг може бути використана для чаються індекси 0-5. Коли перестрибування частот FSS. Підсмуги, що використовуються для FSS, не використовується, віртуальна підсмуга s прив'яможуть бути суміжними одна з одною (наприклад, зується до фізичної підсмуги s, і обидві можуть як показано на Фіг. 6А) або несуміжними і можливо згадуватися просто як підсмуга s, де s {0, .., 5}. розподіленими по смузі пропускання системи (наКоли використовується перестрибування частот, приклад, як показано на Фіг. 6В). Підсмуги, що не віртуальна підсмуга s може бути прив'язана до використовуються для FSS, можуть бути викорисрізних фізичних підсмуг в різні часові інтервали. тані для FDS. Перестрибування частот на рівні Віртуальні підсмуги можуть спрощувати виділення підсмуг може виконуватися по всіх підсмугах, які ресурсів, коли використовується перестрибування використовуються для FDS. частот. У нижченаведеному описі термін "підсмуга" Користувачу FDS можуть призначатися блоки означає фізичну підсмугу, якщо не вказане інше. ресурсів декількома способами за допомогою пеФіг. 6А ілюструє схему структури 600 мультипрестрибування частот на рівні підсмуг. Кожна підлексування, яка підтримує FSS і FDS з перестрисмуга може містити в собі NRB блоків ресурсів з буванням частот на рівні підсмуг. У цій зразковій індексами від 0 до NRB-1, як показано на Фіг. 2. схемі смуга пропускання системи секціонується на Користувачу FDS може бути призначений конкретNSB=6 фізичних підсмуг 0-5, дві фізичних підсмуги ний блок ресурсів r в конкретній віртуальній підс0 і 1 використовуються для FSS, а чотири фізичмузі s. При перескакуванні частот на рівні підсмуг них підсмуги 2-5 використовуються для FDS. Для віртуальна підсмуга s може прив'язуватися до різFSS прив'язка між віртуальними підсмугами і фізиних фізичних підсмуг в різні часові інтервали. У 15 92958 16 одній схемі NRB блоків ресурсів в віртуальній підсблоків фізичних ресурсів, які можуть бути в одній музі s прив'язуються до однакових позицій блоків або різних підсмугах, в різні часові інтервали. ресурсів в кожній фізичній підсмузі, до якої прив'яУ зразковій схемі, показаній на Фіг. 7, чотири зана віртуальна підсмуга s. Наприклад, користуванесуміжних підсмуги використовуються для FSS, і чу FDS може бути призначений блок ресурсів r=3 в дві несуміжних підсмуги використовуються для віртуальній підсмузі s=1 на Фіг. 6В. Цей користувач FDS. Загалом, будь-яка з NSB підсмуг може бути FDS потім може бути прив'язаний до блока ресурвикористана для FSS, а підсмуги, що залишилися, сів 3 в фізичній підсмузі 1 у часовому інтервалі n, можуть бути використані для FDS. Перестрибудо блока ресурсів 3 в фізичній підсмузі 5 у часовання частот на рівні блоків ресурсів може виконувому інтервалі n+1, до блока ресурсів 3 в фізичній ватися по всіх підсмугах, які використовуються для підсмузі 2 у часовому інтервалі n+2 і т. д. КористуFDS. вач FDS може бути прив'язаний до різних фізичних Перестрибування частот на рівні підсмуг (напідсмуг в різні часові інтервали, але позиція блока приклад, як показано на Фіг. 6А і 6В) може мати ресурсів в рамках цих фізичних підсмуг не змінюменше позицій перестрибування в смузі пропусється. У іншій схемі користувачу FDS може бути кання системи, при цьому число позицій перепризначений конкретний блок ресурсів r в конкретстрибування визначається за допомогою числа ній віртуальній підсмузі s, і блок ресурсів r в віртупідсмуг, що використовуються для FDS. Переальній підсмузі s може бути прив'язаний до різних стрибування частот на рівні блоків (наприклад, як позицій блоків ресурсів в різних фізичних підсмупоказано на Фіг. 7) може мати більше позицій пегах. рестрибування в системі, оскільки може бути набаФіг. 7 ілюструє схему структури 700 мультипгато більше блоків ресурсів, ніж підсмуг, для FDS. лексування, яка підтримує FSS і FDS з перестриЗагалом, перестрибування частот може викобуванням частот на рівні блоків ресурсів. У цій ристовуватися, а може не використовуватися для зразковій схемі смуга пропускання системи секціоFSS. У одній схемі перестрибування частот не нується на NSB=6 фізичних підсмуг 0-5, чотири фівикористовується для FSS. У цій схемі користувазичних підсмуги 0, 1, 3 і 5 використовуються для чу FSS може бути виділений той же блок ресурсів FSS, а дві фізичних підсмуги 2 і 4 використовуютьв даній підсмузі, і передача для цього користувача ся для FDS. Для FSS прив'язка між віртуальними FSS може бути відправлена в тій же частині смуги підсмугами і фізичними підсмугами є статичною, і пропускання системи. У іншій схемі перестрибувіртуальна підсмуга s прив'язується до фізичної вання частот в рамках підсмуги використовується для FSS. У цій схемі користувачу FSS можуть бути підсмуги s в кожному часовому інтервалі, для s {0, виділені різні блоки ресурсів в даній підсмузі, і пе1, 3, 5}. редача для цього користувача FSS може бути відБлоки ресурсів для всіх фізичних підсмуг, що правлена в різних частинах цієї підсмуги. використовуються для FDS, можуть бути об'єднані Фіг. 8 ілюструє схему структури 800 мультипі згадуватися як блоки фізичних ресурсів. У зразлексування, яка підтримує FSS з перестрибуванковій схемі, показаній на Фіг. 7, кожна фізична підням частот по блоках ресурсів в рамках однієї підсмуга містить в собі NRB=8 блоків ресурсів, а фізисмуги. У цій схемі підсмуга містить в собі NRB=8 чні підсмуги 2 і 4 для FDS містять в собі всього 16 блоків фізичних ресурсів, яким призначаються блоків фізичних ресурсів, яким призначаються індекси 0-7. Вісім блоків віртуальних ресурсів таіндекси 0-15. Шістнадцять блоків віртуальних рекож задаються, і їм призначаються індекси 0-7. сурсів можуть бути задані, і їм призначаються інКожний блок віртуальних ресурсів може бути придекси 0-15. Блоки віртуальних ресурсів можуть в'язаний до будь-якого одного з блоків фізичних спрощувати виділення ресурсів, коли використоресурсів 0-7 в кожному часовому інтервалі. У привується перестрибування частот. кладі, показаному на Фіг. 8, блок віртуальних ресуДля FDS перестрибування частот на рівні блорсів 0 прив'язується до блока фізичних ресурсів 0 ків ресурсів може бути використаний, і кожний у часовому інтервалі n, до блока фізичних ресурсів блок віртуальних ресурсів може бути прив'язаний 1 у часовому інтервалі n+1, до блока фізичних до будь-якого одного з блоків фізичних ресурсів в ресурсів 2 у часовому інтервалі n+2 і т. д. Прив'язкожному часовому інтервалі. У прикладі, показака блоків віртуальних ресурсів 0-7 до блоків фізичному на Фіг. 7, блок віртуальних ресурсів 0 прив'яних ресурсів 0-7 в кожному часовому інтервалі зується до блока фізичних ресурсів 0 у часовому показана на Фіг. 8. Фіг. 8 показує шаблон переінтервалі n, до блока фізичних ресурсів 1 у часострибування з циклічним зсувом, але також мовому інтервалі n+1, до блока фізичних ресурсів 2 у жуть бути використані інші шаблони перестрибучасовому інтервалі n+2 і т. д. Прив'язка блоків вірвання. туальних ресурсів 0-15 до блоків фізичних ресурУ зразкових схемах, показаних на Фіг. 6А, 6В і сів 0-15 в кожному часовому інтервалі показана на 7, декілька підсмуг використовуються для FSS, а Фіг. 7. У прикладі, показаному на Фіг. 7, кожний підсмуги, що залишилися, використовуються для блок віртуальних ресурсів перескакує по блоках FDS. Може бути бажаним надати можливість вифізичних ресурсів 0-15 циклічним способом. Прикористання всіх або більшості з NSB підсмуг для в'язка блоків віртуальних ресурсів до блоків фізичFSS. Різні користувачі FSS можуть досягати хороних ресурсів також може бути основана на інших шої продуктивності в різних підсмугах. Підвищена шаблонах перестрибування. продуктивність (наприклад, більш висока пропускКористувачу FDS може бути призначений конна здатність системи) може бути досягнута за докретний блок віртуальних ресурсів r. При перескапомогою диспетчеризації цих користувачів FSS на куванні частот на рівні блоків ресурсів блок віртуанеобхідних підсмугах. льних ресурсів r може бути прив'язаний до різних 17 92958 18 Фіг. 9А ілюструє схему структури 900 мультип3, користувачам FSS, яким потрібні підсмуги 2 і 3, лексування, яка підтримує FSS і FDS, при цьому можуть бути призначені блоки ресурсів в цих підсFSS підтримується на всіх підсмугах. У цій зразкомугах у часовому чергуванні 1 і/або 4, а користувій схемі смуга пропускання системи секціонується вачам FSS, яким потрібні підсмуги 4 і 5, можуть на NSB=6 підсмуг 0-5, дві підсмуги використовуютьбути призначені блоки ресурсів в цих підсмугах у ся для FSS, а чотири підсмуги використовуються часовому чергуванні 2 і/або 5. Кожному користувадля FDS в кожному періоді часу. Загалом, період чу FSS тим самим може бути призначений блок часу може відповідати періоду символу, часовому ресурсів в необхідній підсмузі цього користувача. інтервалу, субкадру, кадру і т. д. В цій зразковій Загалом, структура мультиплексування може схемі підсмуги 0 і 1 використовуються для FSS в містити в собі будь-яке число підсмуг (NSB) і будьперіоді часу m, підсмуги 2 і 3 використовуються яке число часових чергувань (М). Будь-яке число для FSS в періоді часу m+1, підсмуги 4 і 5 викорипідсмуг може бути використане для FSS в кожному стовуються для FSS в періоді часу m+2 і т. д. В часовому чергуванні. Те ж або інше число підсмуг кожний період часу підсмуги, що не використовуможе бути використане для FSS в Μ часових черються для FSS, використовуються для FDS. Перегувань. Для кожного часового чергування підсмуги, стрибування частот по підсмугах або блоках ресуякі використовуються для FSS, можуть бути суміжрсів може бути використаний для підсмуг, що ними або несуміжними. використовуються для FDS. Підсмуги, які використовуються для FSS, і підМоже бути задано декілька (М) часових чергусмуги, які використовуються для FDS в кожному вань, причому кожне часове чергування містить в часовому чергуванні, можуть передаватися кориссобі періоди часу, які рівновіддалені на Μ періодів тувачам різними способами. У одній схемі підсмуги часу. Загалом, Μ може бути будь-яким цілим знадля FSS і FDS можуть бути вибрані для часового ченням. У зразковій схемі, показаній на Фіг. 9А, чергування 0, а підсмуги для FSS і FDS для кожноМ=6 часових чергувань 0-5 задано, причому часого часового чергування, що залишилося, задаютьве чергування 0 містить в собі періоди часу m, m+6 ся на основі підсмуг для FSS і FDS для часового і т. д., часове чергування 1 містить в собі періоди чергування 0. В одній схемі може бути використачасу m+1, m+7 і т. д., а часове чергування 5 місна бітова маска підсмуг для часового чергування 0 тить в собі періоди часу m+5, m+11 і т. д. В іншій і може мати один біт для кожної з NSB підсмуг. Біт зразковій схемі, не показаній на Фіг. 9А, три часодля кожної підсмуги може бути заданий рівним 0, вих чергування 0-2 може бути задано, причому щоб указати те, що підсмуга використовується для часове чергування 0 містить в собі періоди часу m, FDS, або 1, щоб указати те, що підсмуга викорисm+3, m+6 і т. д., часове чергування 1 містить в собі товується для FSS. Бітова маска підсмуг для кожперіоди часу m+1, m+4 і т. д., а часове чергування ного часового чергування, що залишилося, може 2 містить в собі періоди часу m+2, m+5 і т. д. В бути задана на основі бітової маски підсмуг для будь-якому випадку, незалежно від числа часових часового чергування 0. В одній схемі бітова маска чергувань, конкретний набір з нуля або більше підсмуг для кожного часового чергування, що запідсмуг може бути використаний для FSS в кожнолишилося, є циклічно зсуненою версією для бітому часовому чергуванні. Для зразкової схеми, пової маски підсмуг для часового чергування 0. В казаної на Фіг. 9А, підсмуги 0 і 1 використовуються зразковій схемі, показаній на Фіг. 9А, з М=6 часодля FSS у часовому чергуванні 0, підсмуги 2 і 3 вих чергувань, бітова маска підсмуг для кожного використовуються для FSS у часовому чергуванні часового чергування може бути задана таким чи1, підсмуги 4 і 5 використовуються для FSS у чаном: совому чергуванні 2 і т. д. Для кожного часового бітова маска підсмуг для часового чергування чергування підсмуги, що не використовуються для 0={1, 1,0, 0, 0, 0}, Бітова маска підсмуг для часовоFSS, можуть бути використані для FDS. го чергування 1={0, 0, 1, 1,0, 0}, Бітова маска підсФіг. 9В ілюструє схему структури 910 мультипмуг для часового чергування 2={0, 0, 0, 0, 1, 1}, лексування, яка підтримує FSS і FDS, при цьому Бітова маска підсмуг для часового чергування FSS підтримується на всіх підсмугах. У цій зразко3={1, 1, 0, 0, 0, 0}, Бітова маска підсмуг для часовій схемі смуга пропускання системи секціонується вого чергування 4={0, 0, 1, 1, 0, 0}, і Бітова маска на NSB=6 підсмуг 0-5, і задано М=6 часових чергупідсмуг для часового чергування 5={0, 0, 0, 0, 1, 1}. вань 0-5. У зразковій схемі, показаній на Фіг. 9В, Бітові маски підсмуг для часових чергувань тапідсмуги 0, 1 і 2 використовуються для FSS у чакож можуть бути задані на основі якої-небудь іншої совому чергуванні 0, підсмуги 3, 4 і 5 використовуприв'язки. Ода бітова маска підсмуг також може ються для FSS у часовому чергуванні 1, підсмуги 0 бути використана для всіх часових чергувань. У і 3 використовуються для FSS у часовому чергубудь-якому випадку за допомогою використання ванні 2, підсмуги 1 і 4 використовуються для FSS у попередньо визначеної прив'язки для Μ бітових часовому чергуванні 3, підсмуги 2 і 5 використовумасок підсмуг для Μ часових чергувань одна бітоються для FSS у часовому чергуванні 4, і підсмуги ва маска підсмуг може бути відправлена з тим, не використовуються для FSS у часовому чергущоб передавати підcмуги, що використовуються ванні 5. для FSS і FDS по кожному з Μ часових чергувань. Користувачу FSS можуть бути призначені блоУ іншій схемі підсмуги для FSS і FDS по кожному ки ресурсів в необхідній підсмузі у відповідному часовому чергуванню можуть бути вибрані незачасовому чергуванні. Для зразкової схеми, показалежно і передані, наприклад, за допомогою окреної на Фіг. 9А, користувачам FSS, яким потрібні мої бітової маски підсмуг по кожному часовому підсмуги 0 i 1, можуть бути призначені блоки ресучергуванню. рсів в цих підсмугах у часовому чергуванні 0 і/або 19 92958 20 Система може підтримувати гібридний запит часовий інтервал відповідає одному періоду симна автоматичну повторну передачу (HARQ), який волу. також може згадуватися як інкрементальна надміУ зразковій схемі, показаній на Фіг. 10, підсмурність, комбінування по Чейзу і т. д. При HARQ га містить в собі NRB=8 блоків фізичних ресурсів 0передавальний пристрій відправляє передачу па7, і задаються вісім блоків віртуальних ресурсів 0кету і може відправити одну або більш повторних 7. Кожний блок віртуальних ресурсів 0 прив'язупередач доти, поки пакет не буде коректно декоється до одного з блоків фізичних ресурсів 0-7 в дований за допомогою приймального пристрою кожному періоді символу для часового чергування або максимальне число повторних передач не m на основі шаблона псевдовипадкового перевідправлено, або не виконалася яка-небудь інша стрибування. Блок віртуальних ресурсів 0 прив'яумова завершення. HARQ дозволяє підвищити зується до блока фізичних ресурсів 0 в періоді надійність передачі даних. символу 0 періоду часу m, до блока фізичних реΜ HARQ-чергувань може бути задано, де Μ сурсів 5 в періоді символу 1, до блока фізичних може бути будь-яким цілим значенням. Кожне ресурсів 2 в періоді символу 2 і т. д. Прив'язка HARQ-чергування може охоплювати періоди часу, блоків віртуальних ресурсів 0-7 до блоків фізичних які знаходяться на відстані на Μ періодів часу (не ресурсів 0-7 в кожному періоді символу часового враховуючи час, виділений для службових сигначергування m показана на Фіг. 10. Фіг. 10 показує лів). Як деякі приклади, три або шість HARQшаблон псевдовипадкового перестрибування, але чергувань може бути задано, як показано на Фіг. також можуть бути використані інші шаблони пе9А, або шість HARQ-чергувань може бути задано, рестрибування. як показано на Фіг. 9В. Більше або менше число Загалом, можуть бути використані різні шабHARQ-чергувань також може бути задане. Кожне лони перестрибування при перескакуванні частот HARQ-чергування може відповідати різному часодля FDS і FSS. Може бути використаний один і той вому чергуванню. же шаблон перестрибування для FDS і FSS, або Процес HARQ належить до всіх передач і поможуть бути використані різні шаблони перестривторних передач, якщо є, для пакету. Процес бування для FDS і FSS. Шаблоном перестрибуHARQ може бути початий кожний раз, коли ресурвання може бути шаблон фіксованого перестрибуси доступні, і може завершуватися після першоївання, такий як шаблон з циклічним зсувом або передачі або після однієї або більше наступних який-небудь інший шаблон. Шаблон перестрибуповторних передач. Процес HARQ може мати вання також може бути сформований на основі змінну тривалість, яка може залежати від резульвідомої функції або формувача, який може прийтатів декодування в приймальному пристрої. Кожмати будь-який параметр як вхідний параметр або ний процес HARQ може відправлятися по одному початкове число. У одній схемі шаблон перестриHARQ-чергуванню. Користувачу FSS можуть бути бування використовується для кожного стільника призначені блоки ресурсів в HARQ-чергуванні, що або сектора в системі. Сусідні стільники або секмає підсмугу, необхідну за допомогою цього коритори можуть використовувати різні шаблони перестувача. стрибування для того, щоб рандомізувати міжстіЗагалом, період часу для часового чергування льникові/секторні перешкоди. (наприклад, на Фіг. 9А або 9В) може бути коротУ одній схемі шаблон перестрибування для ший, довший або дорівнювати часовому інтервалу кожного стільника або сектори є статичним у часі і для перестрибування частот (наприклад, на Фіг. 5повторюється із попередньо визначеною триваліс8). Якщо період часу більший часового інтервалу, тю часу, наприклад, попередньо визначене число то перестрибування частот може виникати в рамсубкадрів. Наприклад, перестрибування частот ках кожного періоду часу. У одній схемі часовий може виконуватися для набору з Q блоків ресурсів інтервал охоплює один період символу, а період для 12 або 14 періодів символу в кожному субкадчасу охоплює два часових інтервали в 12 або 14 рі на основі шаблона фіксованого перестрибуванперіодів символів. У цій схемі перестрибування ня, наприклад, шаблона з циклічним зсувом. Блоки частот може здійснюватися з періоду символу на віртуальних ресурсів від 0 до Q-1 можуть бути період символу в межах кожного періоду часу в прив'язані до блоків фізичних ресурсів від 0 до Qдва часових інтервали. У іншій схемі період часу 1, відповідно, в першому періоді символу кожного дорівнює часовому інтервалу, обидва з яких мосубкадру. Кожний блок віртуальних ресурсів може жуть дорівнювати періоду символу, часовому інтебути прив'язаний до різного блока фізичних ресуррвалу, субкадру і т. д. В цій схемі для FSS пересів в кожному періоді символу субкадру. стрибування частот може здійснюватися з періоду У іншій схемі шаблон перестрибування для часу на період часу для кожного часового чергукожного стільника або сектора варіюється у часі. вання. Для FDS перестрибування частот може Шаблон перестрибування може бути заданий на виконуватися окремо для кожного часового чергуоснові відомої функції, наприклад, функції від псевання або спільно по всіх часових чергуваннях. вдовипадкового коду скремблювання, яка є конкФіг. 10 ілюструє схему структури 1000 мультиретною для стільника або сектора. Наприклад, плексування, яка підтримує FSS з перестрибуванперестрибування частот може виконуватися для ням частот по блоках ресурсів в рамках однієї піднабору з Q блоків ресурсів для 12 або 14 періодів смуги для одного часового чергування m. В цій символу в кожному субкадрі на основі шаблона зразковій схемі часове чергування m містить в собі фіксованого перестрибування, наприклад, шаблоперіоди часу m, m+М і т. д., кожний період часу на з циклічним зсувом. Проте, початкова прив'язка відповідає одному часовому інтервалу, і кожний для першого періоду часу може бути визначена на основі чотирьох бітів коду скремблювання. Напри 21 92958 22 клад, якщо 4-бітове значення коду скремблювання Фіг. 12 ілюструє схему пристрою 1200 для від- це q, то для першого періоду символу субкадру правки передач для FSS і FDS. Пристрій 1200 місблок віртуальних ресурсів 0 може бути прив'язатить в собі засіб прив'язки першої передачі для ний до блока фізичних ресурсів g, блок віртуальпершого користувача до підсмуги, вибраної для них ресурсів 1 може бути прив'язаний до блока першого користувача щонайменше з однієї підсмуфізичних ресурсів (q+1) mod Q і т. д. 4-бітове знаги в першій частотній області смуги пропускання чення коду скремблювання може змінюватися від системи (модуль 1212), засіб прив'язки другої песубкадру до субкадру, щоб досягати перестрибуредачі для другого користувача по декількох підсвання частот, що варіюється у часі. мугах у другій частотній області смуги пропускання Фіг. 11 ілюструє схему процесу 1100 відправки системи (модуль 1214) і засіб формування OFDMпередач для FSS і FDS. Процес 1100 може викосимволів або SC-FDM-символів при першій перенуватися за допомогою вузла В або якого-небудь дачі, прив'язаній до вибраної підсмуги в першій іншого об'єкта. Перша передача для першого кочастотній області, і другій передачі, прив'язаній до ристувача (наприклад, користувача FSS) може декількох підсмуг у другій частотній області (мобути прив'язана до підсмуги, вибраної для першодуль 1216). го користувача щонайменше з однієї підсмуги в Фіг. 13 ілюструє схему процесу 1300 відправки першій частотній області смуги пропускання сиспередач для FSS і FDS. Процес 1300 може викотеми (етап 1112). Перша передача може бути принуватися за допомогою вузла В або якого-небудь в'язана до фіксованої частини (наприклад, конкреіншого об'єкта. Передачі для першої групи користного блока ресурсів) вибраної підсмуги в різні тувачів можуть бути прив'язані до першого набору часові інтервали. Перестрибування частот в рамщонайменше з однієї підсмуги в першому часовоках вибраної підсмуги також може виконуватися му чергуванні, при цьому кожний користувач в педля першого користувача. У цьому випадку перша ршій групі прив'язується до однієї підсмуги першопередача також може бути прив'язана до різних го набору (етап 1312). Перше часове чергування частин (наприклад, різних блоків ресурсів) вибраможе містити в собі рівновіддалені періоди часу. ної підсмуги в різні часові інтервали. Перша переПередачі для другої групи користувачів можуть дача може бути відправлена в такі, які йдуть один бути прив'язані до другого набору підсмуг в перза одним періоди часу або рівновіддалені періоди шому часовому чергуванні, при цьому кожний кочасу часового чергування. ристувач у другій групі прив'язується по підсмугах Друга передача для другого користувача (надругого набору (етап 1314). Другий набір може приклад, користувача FDS) може бути прив'язана містити в собі під смуги, не включені в перший надо декількох підсмуг у другій частотній області бір. (етап 1114). Перша і друга частотні області можуть Передачі для третьої групи користувачів мовідповідати двом неперекривним частинам смуги жуть бути прив'язані до третього набору щонаймепропускання системи. Декілька підсмуг у другій нше з однієї підсмуги у другому часовому чергучастотній області можуть бути суміжними або неванні, при цьому кожний користувач в третій групі суміжними. Перестрибування частот на рівні підсприв'язується до однієї підсмуги третього набору муг може виконуватися для другого користувача. У (етап 1316). Третій набір підсмуг може співпадати цьому випадку друга передача може бути прив'яабо відрізнятися від першого набору підсмуг. Друзана до різних підсмуг у другій частотній області в ге часове чергування може містити в собі рівнорізні часові інтервали. Перестрибування частот на віддалені періоди часу, не включені в перше часорівні блоків ресурсів може виконуватися для друве чергування. Передачі для четвертої групи гого користувача. У цьому випадку друга передача користувачів можуть бути прив'язані до четвертого може бути прив'язана до різних блоків ресурсів у набору підсмуг у другому часовому чергуванні, при другій частотній області в різні часові інтервали. цьому кожний користувач в четвертій групі прив'яПерестрибування частот на рівні піднесучих також зується по підсмугах четвертого набору (етап може виконуватися. 1318). Четвертий набір може містити в собі підсмуЗагалом, передача може бути прив'язана до ги, не включені в третій набір. Передачі можуть різних наборів піднесучих в одній або декількох відправлятися по додаткових часових чергуваннях підсмугах в різні часові інтервали. Перестрибувананалогічним способом. Передачі для кожної групи ня частоти може виконуватися на основі шаблона користувачів можуть відправлятися з допомогою фіксованого перестрибування (наприклад, шаблоHARQ по часовому чергуванню для цієї групи. на з циклічним зсувом) або шаблона псевдовипадСмуга пропускання системи може бути секціокового перестрибування (наприклад, певного на нована на набори підсмуг, які використовуються основі коду скремблювання). OFDM-символи або для FSS, і набори підсмуг, які використовуються SC-FDM-символи можуть бути сформовані при для FDS, на основі навантаження по трафіку корипершій передачі, прив'язаній до вибраної підсмуги стувачів FSS і навантаження по трафіку користув першій частотній області, і другій передачі, привачів FDS. Інформація, що переносить підсмуги в в'язаній до декількох підсмуг у другій частотній кожному наборі, може передаватися в широкомовобласті (етап 1116). ному режимі користувачам або відправлятися інКористувач також може відправляти передачу шимиспособами. Ця інформація може надаватися по вибраній підсмузі в першій частотній області через одну або більше бітових масок підсмуг, надля частотно-вибіркової диспетчеризації. Користуприклад, одна бітова маска підсмуг для першого вач може відправляти передачу по декількох підсчасового чергування, одна бітова маска підсмуг мугах у другій частотній області для частотнодля кожного часового чергування і т. д. рознесеної диспетчеризації. 23 92958 24 Фіг. 14 ілюструє схему пристрою 1400 для відравляється за допомогою частотно-рознесеної правки передач для FSS і FDS. Пристрій 1400 місдиспетчеризації (модуль 1614). тить в собі засіб прив'язки передач першої групи Модулі на Фіг. 12, 14 і 16 можуть містити прокористувачів до першого набору щонайменше з цесори, електронні пристрої, апаратні пристрої, однієї підсмуги в першому часовому чергуванні, електронні компоненти, логічні схеми, запам'ятопри цьому кожний користувач в першій групі привуючі пристрої і т. д., або будь-яку комбінацію вив'язується до однієї підсмуги першого набору (мощезазначеного. дуль 1412), засіб прив'язки передач другої групи Фіг. 17 ілюструє блок-схему структури вузла В користувачів до другого набору підсмуг в першому 110 і двох UE 120х і 120у, які є одним з вузлів В і часовому чергуванні, при цьому кожний користудвох UE на Фіг. 1. У вузлі В 110 процесор 1714 вач у другій групі прив'язується по підсмугах другоданих передачі (ТХ) може приймати дані трафіка з го набору (модуль 1414), засіб прив'язки передач джерела 1712 даних і/або службові сигнали з контретьої групи користувачів до третього набору тролера/процесора 1730 і диспетчера 1734. Прощонайменше з однієї підсмуги у другому часовому цесор 1714 ТХ-даних може обробляти (наприклад, чергуванні, при цьому кожний користувач в третій кодувати, перемежовувати і виконувати символьне групі прив'язується до однієї підсмуги третього перетворення) дані трафіка і службову інформацію набору (модуль 1416), і засіб прив'язки передач і надавати символи даних і службові символи, відчетвертої групи користувачів до четвертого набору повідно. Модулятор (Mod) 1716 може мультиплекпідсмуг у другому часовому чергуванні, при цьому сувати контрольні символи з символами даних і кожний користувач в четвертій групі прив'язується службовими символами, виконувати модуляцію по підсмугах четвертого набору (модуль 1418). мультиплексованих символів (наприклад, для Фіг. 15 ілюструє структуру процесу 1500 приOFDM) і надавати вихідні елементарні сигнали. йому передачі. Процес 1500 може виконуватися за Передавальний пристрій (TMTR) 1718 може обродопомогою UE або якого-небудь іншого об'єкта. бляти (наприклад, перетворювати в аналогову Передача може прийматися з підсмуги, вибраної форму, посилювати, фільтрувати і перетворювати щонайменше з однієї підсмуги в першій частотній з підвищенням частоти) вихідні елементарні сигобласті смуги пропускання системи, якщо переданали і формувати сигнал низхідної лінії зв'язку, ча відправляється за допомогою частотноякий передається за допомогою антени 1720. вибіркової диспетчеризації (етап 1512). Перша У кожному UE 120 антена 1752 може приймати передача може бути прийнята з фіксованої частисигнали висхідної лінії зв'язку від вузла В 110 і ни (наприклад, конкретного блока ресурсів) вибраінших вузлів В. Приймальний пристрій (RCVR) ної підсмуги в різні часові інтервали. Перша пере1754 може приводити до необхідних параметрів дача також може бути прийнята з різних частин (наприклад, фільтрувати, посилювати, перетворю(наприклад, різних блоків ресурсів) вибраної підсвати зі зниженням частоти і оцифровувати) сигнал, муги в різні часові інтервали, якщо відправлена з що приймається, з антени 1752 і надавати вибірки. перестрибуванням частот. Демодулятор (Demod) 1756 може виконувати деПередача може прийматися з декількох підсмодуляцію вибірок (наприклад, для OFDM) і надамуг у другій частотній області смуги пропускання вати оцінки символів. Процесор 1758 даних присистеми, якщо передача відправляється за допойому (RX) може обробляти (наприклад, могою частотно-рознесеної диспетчеризації (етап виконувати зворотне символьне перетворення, 1514). Передача може бути прийнята з різних підзворотне перемежовування і декодування) оцінки смуг у другій частотній області в різні часові інтерсимволів даних, надавати декодовані дані в прийвали, якщо відправлена з перестрибуванням часмач 1760 даних і надавати виявлені службові сигтот на рівні підсмуги. Передача також може бути нали в контролер/процесор 1770. Загалом, обробприйнята з різних блоків ресурсів у другій частотка за допомогою процесора 1758 RX-даних і ній області в різні часові інтервали, якщо відправдемодулятора 1756 в кожному UE 120 комплеменлена з перестрибуванням частот на рівні блоків тарна обробці за допомогою процесора 1714 ТХресурсів. Передача може бути прийнята на основі даних і модулятора 1716, відповідно, у вузлі В 110. шаблона фіксованого перестрибування (наприУ висхідній лінії зв'язку процесор 1782 ТХклад, шаблона з циклічним зсувом) або шаблона даних може обробляти дані трафіка з джерела псевдовипадкового перестрибування, якщо відп1780 даних і/або службову інформацію з контроравлена з перестрибуванням частот. Передача лера/процесора 1770 і формувати дані і службові також може бути прийнята в рівновіддалені періосимволи, відповідно. Ці символи можуть бути моди часу, наприклад, з допомогою HARQ. Підсмуги дульовані за допомогою модулятора 1784 і привев першій і другій частотних областях можуть бути дені до необхідних параметрів за допомогою певизначені на основі широкомовної інформації, редавального пристрою 1786, щоб сформувати службових сигналів і т. д. сигнал висхідної лінії зв'язку, який може передаваФіг. 16 ілюструє структуру процесу 1600 притися через антену 1752. У вузлі В 110 сигнали вийому передачі. Пристрій 1600 містить в собі засіб східної лінії зв'язку від UE 120х і 120у і інших UE прийому передачі з підсмуги, вибраної щонаймеможуть бути прийняті за допомогою антени 1720, нше з однієї підсмуги в першій частотній області приведені до необхідних параметрів за допомогою смуги пропускання системи, якщо передача відпприймального пристрою 1740, демодульовані за равляється за допомогою частотно-вибіркової дидопомогою демодулятора 1742 і оброблені за доспетчеризації (модуль 1612) і засіб прийому перепомогою процесора RX-даних 1744. Процесор дачі з декількох підсмуг у другій частотній області 1744 може надавати декодовані дані в приймач смуги пропускання системи, якщо передача відп 25 92958 26 1746 даних і виявлені службові сигнали в контроданому документі функції, комп'ютері або в комбілер/процесор 1730. нації вищезазначеного. Контролери/процесори 1730, 1770х і 1770у При реалізації в мікропрограмному забезпеможуть направляти роботу у вузлі В 110 і UE 120х ченні і/або програмному забезпеченні методики і 120у, відповідно. Запам'ятовуючі пристрої 1732, можуть бути реалізовані за допомогою модулів 1772х і 1772у можуть зберігати дані і програмні (наприклад, процедур, функцій і т. п.), які виконукоди для вузла В 110 і UE 120х і 120у, відповідно. ють описані в даному документі функції. МікропроДиспетчер 1734 може диспетчеризувати UE для грамні і/або програмні інструкції можуть бути збеобміну даними з вузлом В 110. Диспетчер 1734 режені в запам'ятовуючому пристрої (наприклад, в і/або контролер/процесор 1730 можуть ідентифікузапам'ятовуючому пристрої 1732, 1772х або 1772у вати UE, які повинні бути диспетчеризовані за дона Фіг. 17) і приведені у виконання процесором помогою FDS, і UE, які повинні бути диспетчеризо(наприклад, процесором 1730, 1770х або 1770у). вані за допомогою FSS, і може призначати блоки Запам'ятовуючий пристрій може бути реалізоваресурсів у відповідних підсмугах цим UE. Диспетний в процесорі або зовні по відношенню до прочер 1734 і/або контролер/процесор 1730 можуть цесора. Мікропрограмні і/або програмні інструкції виконувати процес 1100 на Фіг. 11, процес 1300 на також можуть бути збережені в іншому машиночиФіг. 13 і/або інші процеси для передачі в UE. Конттаному носії, такому як оперативний запам'ятовуролери/процесор 1770х і 1770у в UE 120х і 120у, ючий пристрій (RAM), постійний запам'ятовуючий відповідно, можуть виконувати процес 1500 на Фіг. пристрій (ROM), енергонезалежний оперативний 15 і/або інші процеси, щоб приймати і/або відправзапам'ятовуючий пристрій (NVRAM), програмоваляти передачі для цих UE. ний постійний запам'ятовуючий пристрій (PROM), Описані в даному документі методики передаелектрично стираний PROM (EEPROM), флешчі можуть бути реалізовані різними засобами. Напам'ять, компакт-диск, магнітні або оптичні приприклад, ці методики можуть бути реалізовані в строї зберігання даних і т. д. апаратних засобах, мікропрограмному забезпеПопередній опис винаходу наданий для того, ченні, програмному забезпеченні або їх комбінації. щоб дати можливість будь-якому фахівцеві в даній При реалізації в апаратних засобах модулі обробгалузі техніки створювати або використовувати ки, що використовуються для того, щоб виконувавинахід. Різні модифікації у винаході повинні бути ти методики в об'єкті (наприклад, вузлі В або UE), очевидними для фахівців в даній галузі техніки, а можуть бути реалізовані в одній або декількох описані в даному документі загальні принципи моспеціалізованих інтегральних схемах (ASIC), прожуть бути застосовані до інших варіантів без відсцесорах цифрових сигналів (DSP), пристроях цитупу від суті і галузі застосування винаходу. Таким фрової обробки сигналів (DSPD), програмованих чином, винахід не призначений для того, щоб бути логічних пристроях (PLD), програмованих користуобмеженим описаними в даному документі приквачем матричних БІС (FPGA), процесорах, контладами і схемами, а повинен задовольняти найролерах, мікроконтролерах, мікропроцесорах, елеширшій сфері застосування, узгодженій з принциктронних пристроях, інших електронних модулях, пами і новими функціями, розкритими в даному призначених для того щоб виконувати описані в документі. 27 92958 28 29 92958 30 31 92958 32 33 92958 34 35 92958 36 37 92958 38 39 Комп’ютерна верстка О. Гапоненко 92958 Підписне 40 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
