Штамп з роз’ємною матрицею

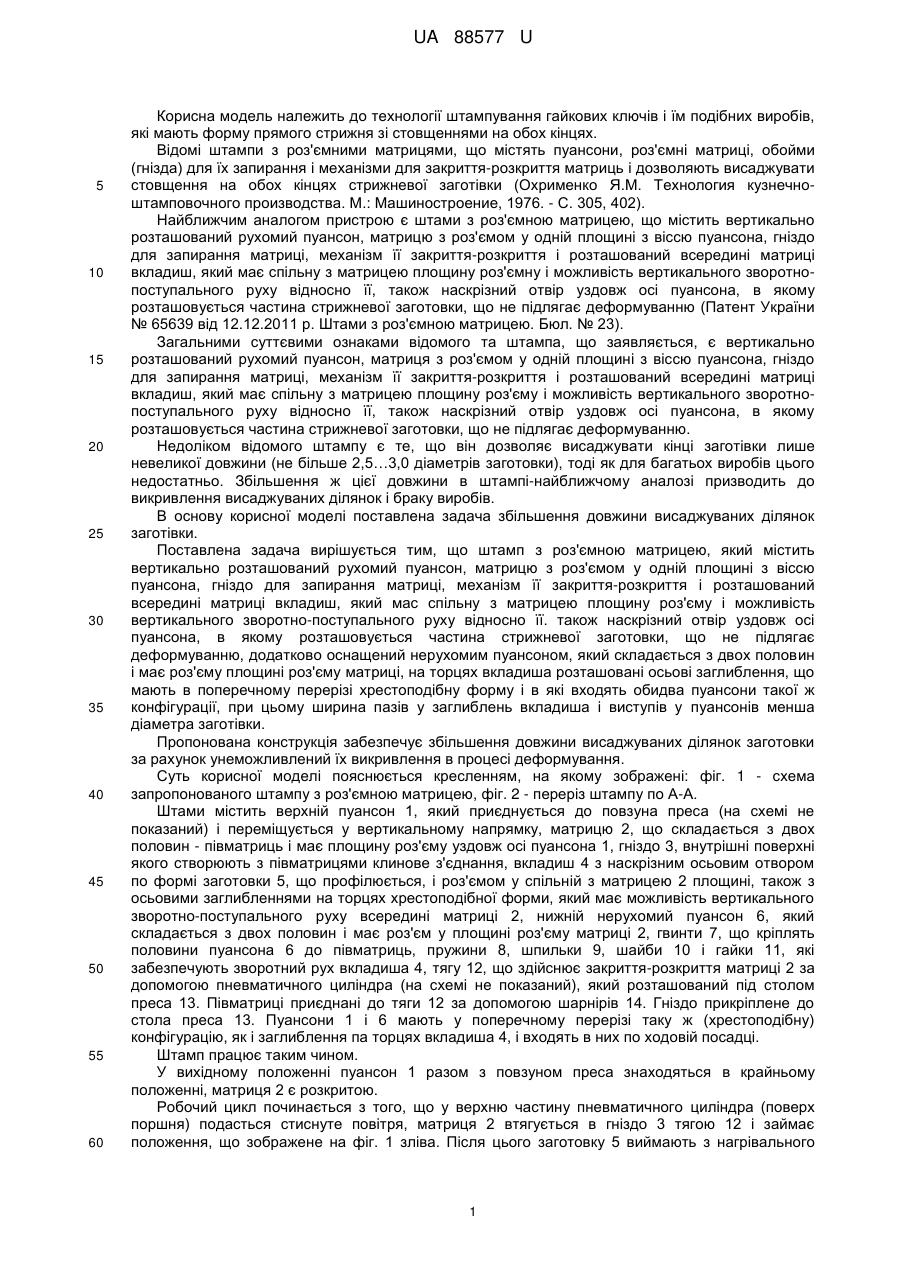

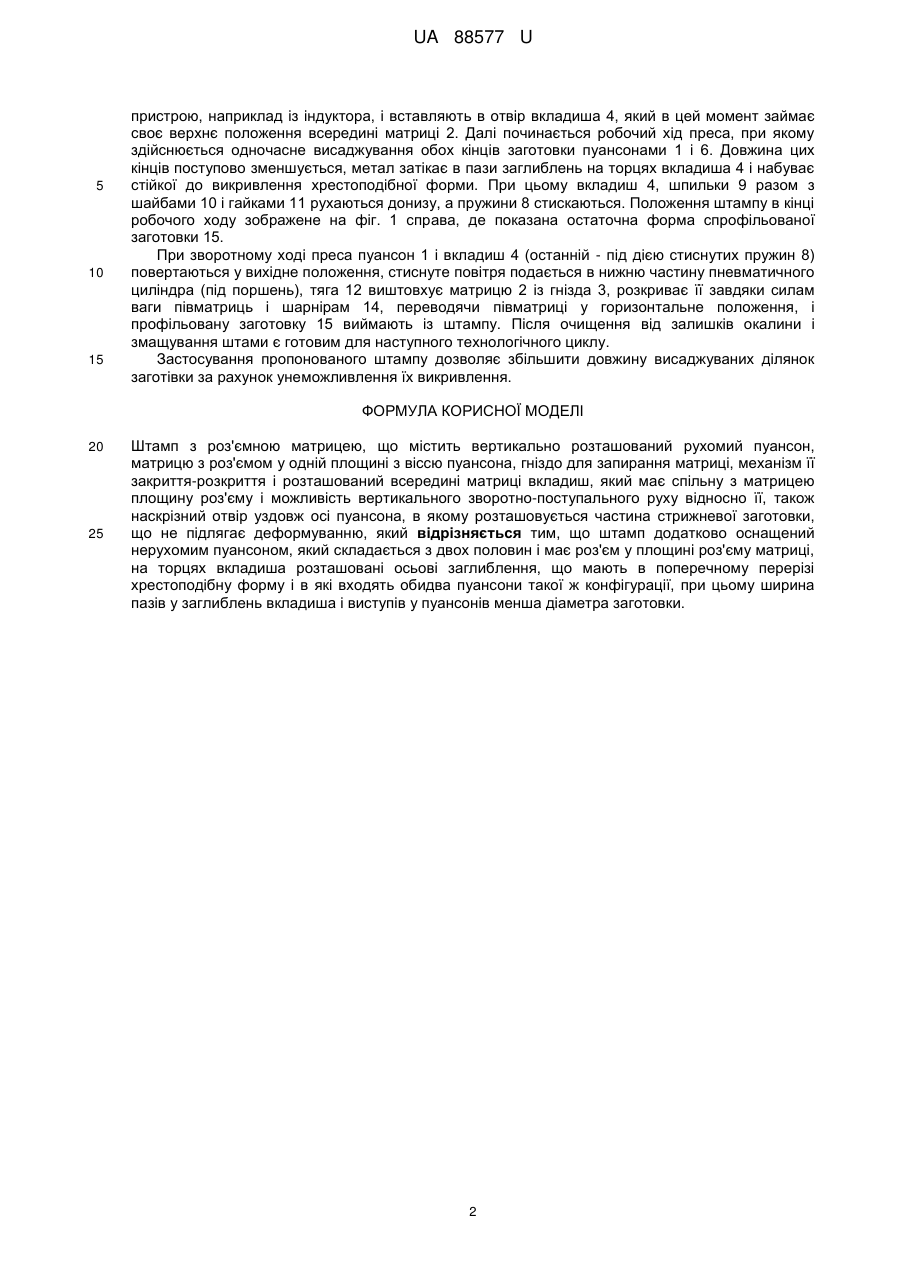

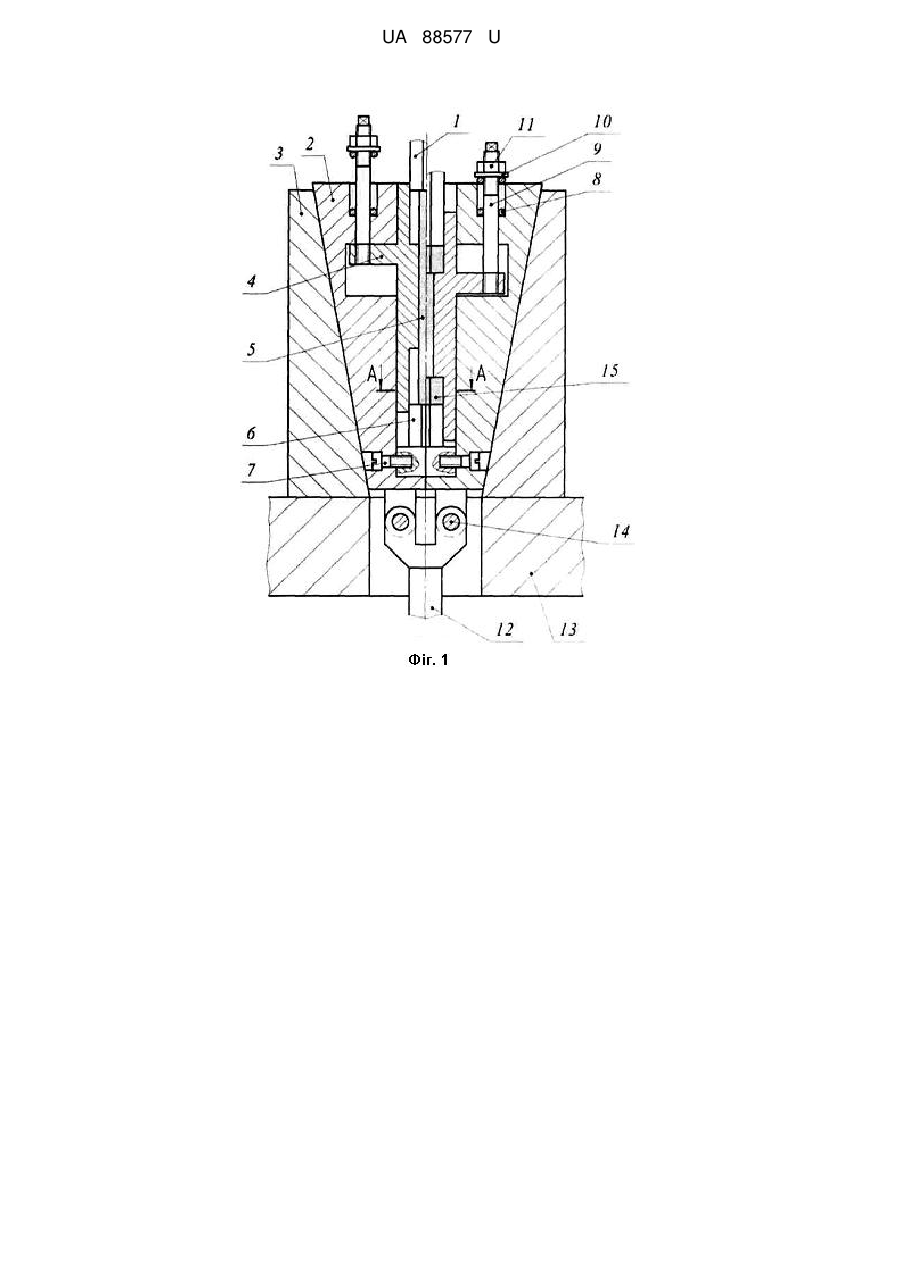

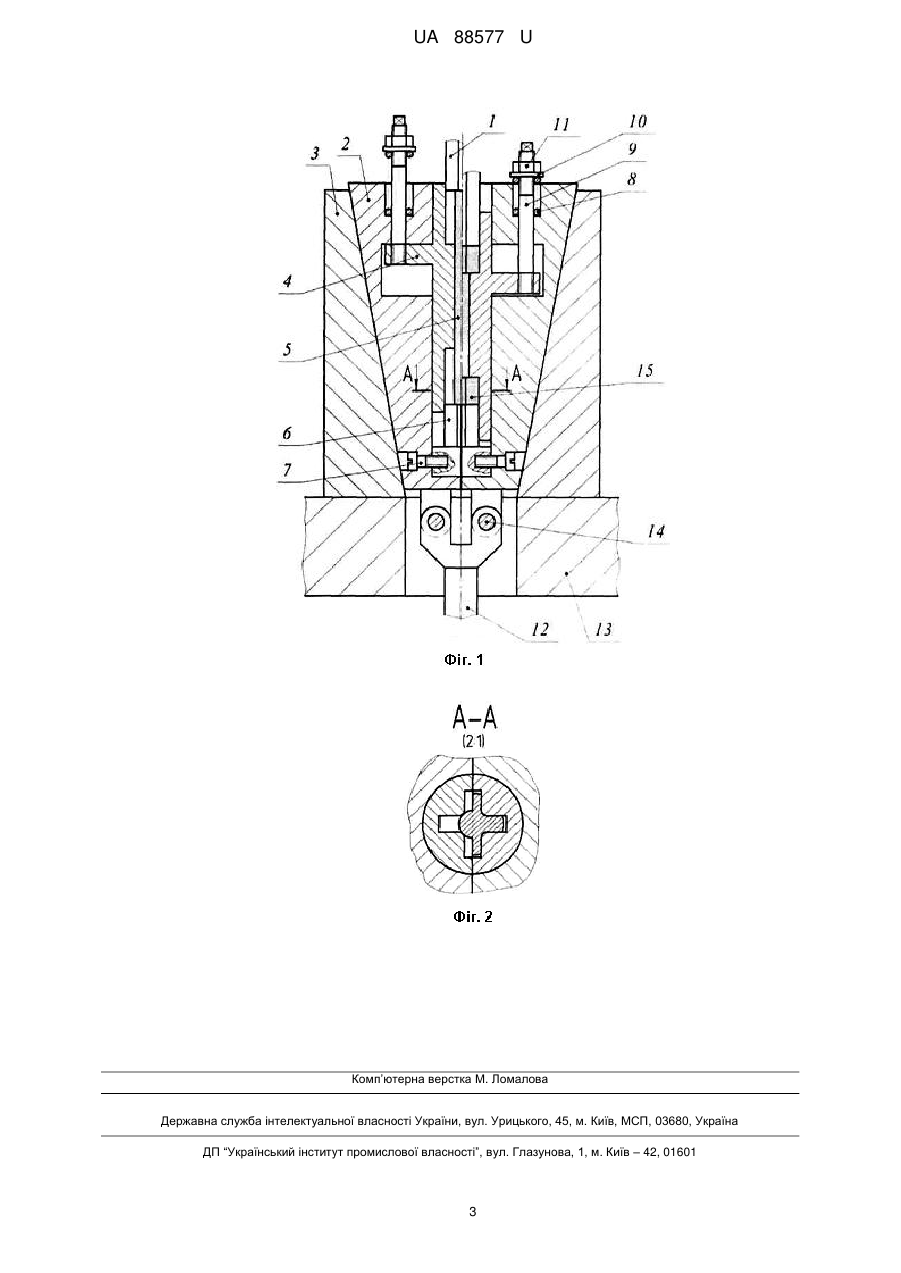

Реферат: Штамп з роз'ємною матрицею містить рухомий пуансон, матрицю з роз'ємом, гніздо для запирання матриці, механізм закриття-розкриття матриці, вкладиш, наскрізний отвір, стрижневу заготовку. Стрижнева заготовка не підлягає деформуванню. Вкладиш має спільну з матрицею площину роз'єму і можливість вертикального зворотно-поступального руху відносно неї. Штамп додатково оснащений нерухомим пуансоном, який складається з двох половин і має роз'єм у площині роз'єму матриці. На торцях вкладиша розташовані осьові заглиблення, що мають в поперечному перерізі хрестоподібну форму і в які входять обидва пуансони такої ж конфігурації, при цьому ширина пазів у заглиблень вкладиша і виступів у пуансонів менша діаметра заготовки. UA 88577 U (54) ШТАМП З РОЗ'ЄМНОЮ МАТРИЦЕЮ UA 88577 U UA 88577 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до технології штампування гайкових ключів і їм подібних виробів, які мають форму прямого стрижня зі стовщеннями на обох кінцях. Відомі штампи з роз'ємними матрицями, що містять пуансони, роз'ємні матриці, обойми (гнізда) для їх запирання і механізми для закриття-розкриття матриць і дозволяють висаджувати стовщення на обох кінцях стрижневої заготівки (Охрименко Я.М. Технология кузнечноштамповочного производства. М.: Машиностроение, 1976. - С. 305, 402). Найближчим аналогом пристрою є штами з роз'ємною матрицею, що містить вертикально розташований рухомий пуансон, матрицю з роз'ємом у одній площині з віссю пуансона, гніздо для запирання матриці, механізм її закриття-розкриття і розташований всередині матриці вкладиш, який має спільну з матрицею площину роз'ємну і можливість вертикального зворотнопоступального руху відносно її, також наскрізний отвір уздовж осі пуансона, в якому розташовується частина стрижневої заготовки, що не підлягає деформуванню (Патент України № 65639 від 12.12.2011 р. Штами з роз'ємною матрицею. Бюл. № 23). Загальними суттєвими ознаками відомого та штампа, що заявляється, є вертикально розташований рухомий пуансон, матриця з роз'ємом у одній площині з віссю пуансона, гніздо для запирання матриці, механізм її закриття-розкриття і розташований всередині матриці вкладиш, який має спільну з матрицею площину роз'єму і можливість вертикального зворотнопоступального руху відносно її, також наскрізний отвір уздовж осі пуансона, в якому розташовується частина стрижневої заготовки, що не підлягає деформуванню. Недоліком відомого штампу є те, що він дозволяє висаджувати кінці заготівки лише невеликої довжини (не більше 2,5…3,0 діаметрів заготовки), тоді як для багатьох виробів цього недостатньо. Збільшення ж цієї довжини в штампі-найближчому аналозі призводить до викривлення висаджуваних ділянок і браку виробів. В основу корисної моделі поставлена задача збільшення довжини висаджуваних ділянок заготівки. Поставлена задача вирішується тим, що штамп з роз'ємною матрицею, який містить вертикально розташований рухомий пуансон, матрицю з роз'ємом у одній площині з віссю пуансона, гніздо для запирання матриці, механізм її закриття-розкриття і розташований всередині матриці вкладиш, який мас спільну з матрицею площину роз'єму і можливість вертикального зворотно-поступального руху відносно її. також наскрізний отвір уздовж осі пуансона, в якому розташовується частина стрижневої заготовки, що не підлягає деформуванню, додатково оснащений нерухомим пуансоном, який складається з двох половин і має роз'єму площині роз'єму матриці, на торцях вкладиша розташовані осьові заглиблення, що мають в поперечному перерізі хрестоподібну форму і в які входять обидва пуансони такої ж конфігурації, при цьому ширина пазів у заглиблень вкладиша і виступів у пуансонів менша діаметра заготівки. Пропонована конструкція забезпечує збільшення довжини висаджуваних ділянок заготовки за рахунок унеможливлений їх викривлення в процесі деформування. Суть корисної моделі пояснюється кресленням, на якому зображені: фіг. 1 - схема запропонованого штампу з роз'ємною матрицею, фіг. 2 - переріз штампу по А-А. Штами містить верхній пуансон 1, який приєднується до повзуна преса (на схемі не показаний) і переміщується у вертикальному напрямку, матрицю 2, що складається з двох половин - півматриць і має площину роз'єму уздовж осі пуансона 1, гніздо 3, внутрішні поверхні якого створюють з півматрицями клинове з'єднання, вкладиш 4 з наскрізним осьовим отвором по формі заготовки 5, що профілюється, і роз'ємом у спільній з матрицею 2 площині, також з осьовими заглибленнями на торцях хрестоподібної форми, який має можливість вертикального зворотно-поступального руху всередині матриці 2, нижній нерухомий пуансон 6, який складається з двох половин і має роз'єм у площині роз'єму матриці 2, гвинти 7, що кріплять половини пуансона 6 до півматриць, пружини 8, шпильки 9, шайби 10 і гайки 11, які забезпечують зворотний рух вкладиша 4, тягу 12, що здійснює закриття-розкриття матриці 2 за допомогою пневматичного циліндра (на схемі не показаний), який розташований під столом преса 13. Півматриці приєднані до тяги 12 за допомогою шарнірів 14. Гніздо прикріплене до стола преса 13. Пуансони 1 і 6 мають у поперечному перерізі таку ж (хрестоподібну) конфігурацію, як і заглиблення па торцях вкладиша 4, і входять в них по ходовій посадці. Штамп працює таким чином. У вихідному положенні пуансон 1 разом з повзуном преса знаходяться в крайньому положенні, матриця 2 є розкритою. Робочий цикл починається з того, що у верхню частину пневматичного циліндра (поверх поршня) подасться стиснуте повітря, матриця 2 втягується в гніздо 3 тягою 12 і займає положення, що зображене на фіг. 1 зліва. Після цього заготовку 5 виймають з нагрівального 1 UA 88577 U 5 10 15 пристрою, наприклад із індуктора, і вставляють в отвір вкладиша 4, який в цей момент займає своє верхнє положення всередині матриці 2. Далі починається робочий хід преса, при якому здійснюється одночасне висаджування обох кінців заготовки пуансонами 1 і 6. Довжина цих кінців поступово зменшується, метал затікає в пази заглиблень на торцях вкладиша 4 і набуває стійкої до викривлення хрестоподібної форми. При цьому вкладиш 4, шпильки 9 разом з шайбами 10 і гайками 11 рухаються донизу, а пружини 8 стискаються. Положення штампу в кінці робочого ходу зображене на фіг. 1 справа, де показана остаточна форма спрофільованої заготовки 15. При зворотному ході преса пуансон 1 і вкладиш 4 (останній - під дією стиснутих пружин 8) повертаються у вихідне положення, стиснуте повітря подається в нижню частину пневматичного циліндра (під поршень), тяга 12 виштовхує матрицю 2 із гнізда 3, розкриває її завдяки силам ваги півматриць і шарнірам 14, переводячи півматриці у горизонтальне положення, і профільовану заготовку 15 виймають із штампу. Після очищення від залишків окалини і змащування штами є готовим для наступного технологічного циклу. Застосування пропонованого штампу дозволяє збільшити довжину висаджуваних ділянок заготівки за рахунок унеможливлення їх викривлення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Штамп з роз'ємною матрицею, що містить вертикально розташований рухомий пуансон, матрицю з роз'ємом у одній площині з віссю пуансона, гніздо для запирання матриці, механізм її закриття-розкриття і розташований всередині матриці вкладиш, який має спільну з матрицею площину роз'єму і можливість вертикального зворотно-поступального руху відносно її, також наскрізний отвір уздовж осі пуансона, в якому розташовується частина стрижневої заготовки, що не підлягає деформуванню, який відрізняється тим, що штамп додатково оснащений нерухомим пуансоном, який складається з двох половин і має роз'єм у площині роз'єму матриці, на торцях вкладиша розташовані осьові заглиблення, що мають в поперечному перерізі хрестоподібну форму і в які входять обидва пуансони такої ж конфігурації, при цьому ширина пазів у заглиблень вкладиша і виступів у пуансонів менша діаметра заготовки. 2 UA 88577 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
