Динамічний вибір форматів підкадрів у бездротовій мережі

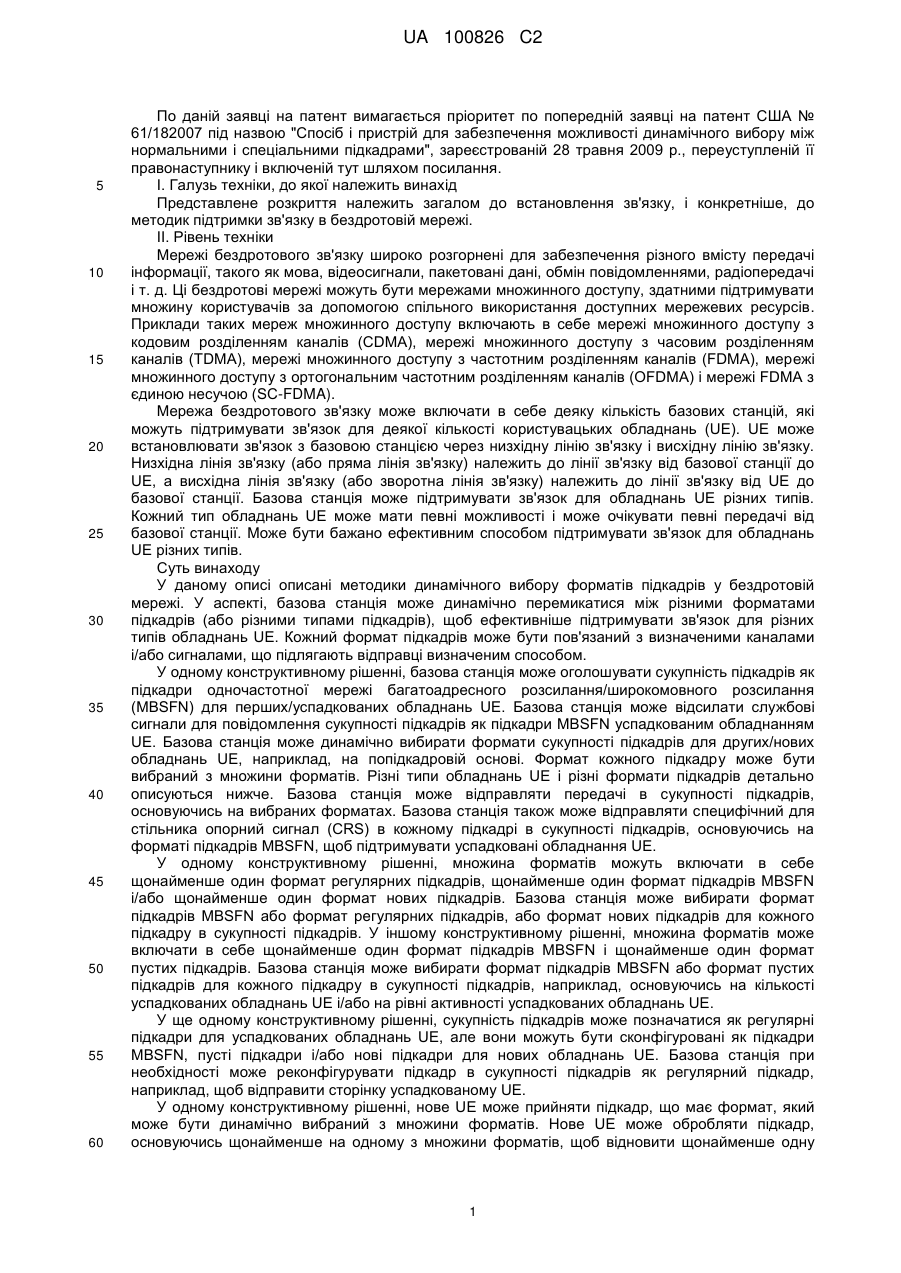

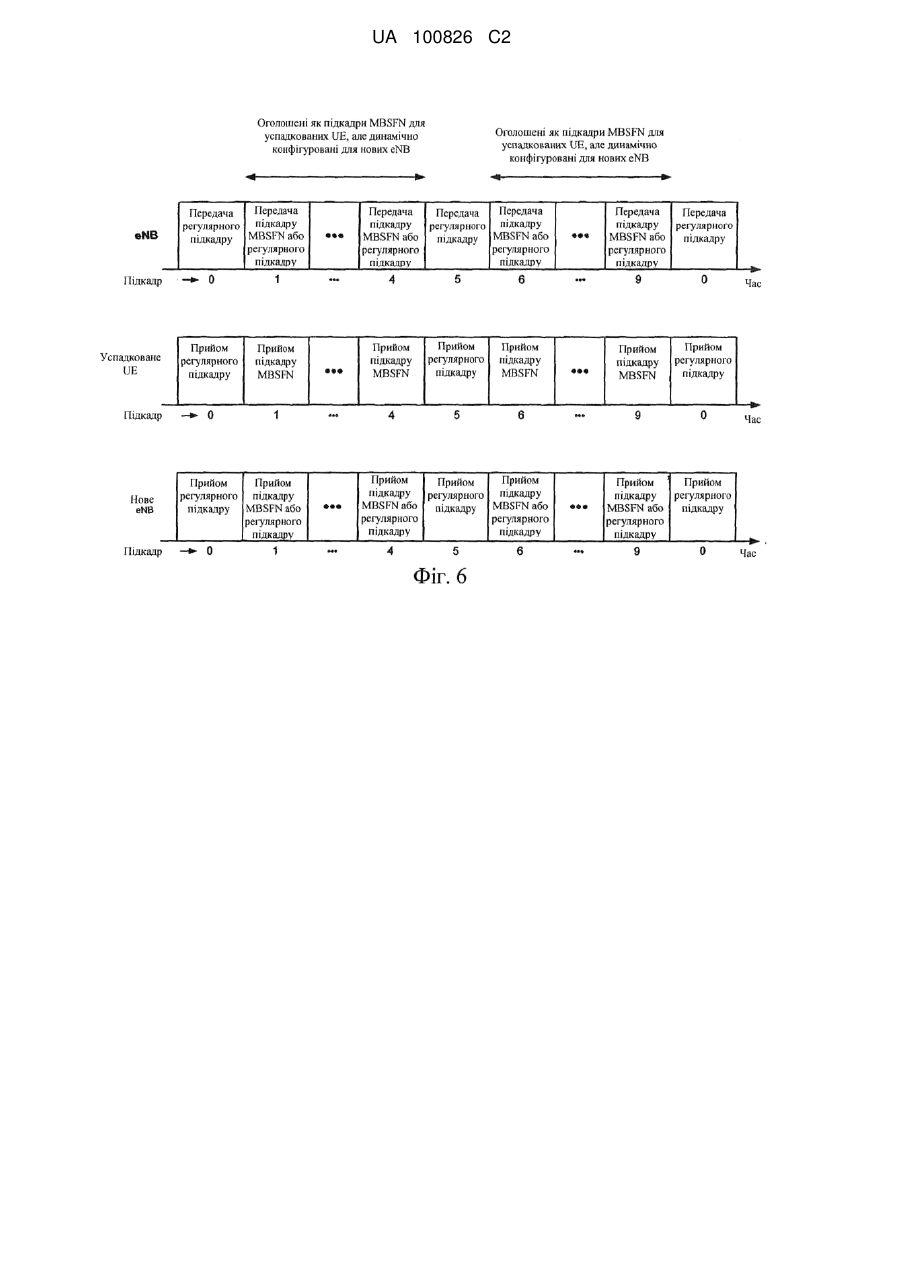

Реферат: Описані методики для динамічного вибору форматів підкадрів у бездротовій мережі. У аспекті базова станція може динамічно перемикатися між різними форматами підкадрів, щоб підтримувати зв'язок для різних типів користувацьких обладнань (UE). У одному конструктивному рішенні, базова станція може оголошувати сукупність підкадрів як підкадри одночастотної мережі багатоадресного розсилання/широкомовного розсилання (MBSFN) для перших/успадкованих обладнань UE. Базова станція може відсилати службові сигнали, що повідомляють сукупність підкадрів як підкадри MBSFN, успадкованим обладнанням UE. Базова станція може динамічно вибирати формати сукупності підкадрів для других/нових обладнань UE, наприклад, на попідкадровій основі. Формат кожного підкадру може бути вибраний з множини форматів, які можуть включати в себе щонайменше один формат регулярних підкадрів, щонайменше один формат підкадрів MBSFN і/або щонайменше один формат пустих підкадрів. Базова станція може відправляти передачі в сукупності підкадрів, основуючись на вибраних форматах. UA 100826 C2 (12) UA 100826 C2 UA 100826 C2 5 10 15 20 25 30 35 40 45 50 55 60 По даній заявці на патент вимагається пріоритет по попередній заявці на патент США № 61/182007 під назвою "Спосіб і пристрій для забезпечення можливості динамічного вибору між нормальними і спеціальними підкадрами", зареєстрованій 28 травня 2009 р., переуступленій її правонаступнику і включеній тут шляхом посилання. I. Галузь техніки, до якої належить винахід Представлене розкриття належить загалом до встановлення зв'язку, і конкретніше, до методик підтримки зв'язку в бездротовій мережі. II. Рівень техніки Мережі бездротового зв'язку широко розгорнені для забезпечення різного вмісту передачі інформації, такого як мова, відеосигнали, пакетовані дані, обмін повідомленнями, радіопередачі і т. д. Ці бездротові мережі можуть бути мережами множинного доступу, здатними підтримувати множину користувачів за допомогою спільного використання доступних мережевих ресурсів. Приклади таких мереж множинного доступу включають в себе мережі множинного доступу з кодовим розділенням каналів (CDMA), мережі множинного доступу з часовим розділенням каналів (TDMA), мережі множинного доступу з частотним розділенням каналів (FDMA), мережі множинного доступу з ортогональним частотним розділенням каналів (OFDMA) і мережі FDMA з єдиною несучою (SC-FDMA). Мережа бездротового зв'язку може включати в себе деяку кількість базових станцій, які можуть підтримувати зв'язок для деякої кількості користувацьких обладнань (UE). UE може встановлювати зв'язок з базовою станцією через низхідну лінію зв'язку і висхідну лінію зв'язку. Низхідна лінія зв'язку (або пряма лінія зв'язку) належить до лінії зв'язку від базової станції до UE, а висхідна лінія зв'язку (або зворотна лінія зв'язку) належить до лінії зв'язку від UE до базової станції. Базова станція може підтримувати зв'язок для обладнань UE різних типів. Кожний тип обладнань UE може мати певні можливості і може очікувати певні передачі від базової станції. Може бути бажано ефективним способом підтримувати зв'язок для обладнань UE різних типів. Суть винаходу У даному описі описані методики динамічного вибору форматів підкадрів у бездротовій мережі. У аспекті, базова станція може динамічно перемикатися між різними форматами підкадрів (або різними типами підкадрів), щоб ефективніше підтримувати зв'язок для різних типів обладнань UE. Кожний формат підкадрів може бути пов'язаний з визначеними каналами і/або сигналами, що підлягають відправці визначеним способом. У одному конструктивному рішенні, базова станція може оголошувати сукупність підкадрів як підкадри одночастотної мережі багатоадресного розсилання/широкомовного розсилання (MBSFN) для перших/успадкованих обладнань UE. Базова станція може відсилати службові сигнали для повідомлення сукупності підкадрів як підкадри MBSFN успадкованим обладнанням UE. Базова станція може динамічно вибирати формати сукупності підкадрів для других/нових обладнань UE, наприклад, на попідкадровій основі. Формат кожного підкадру може бути вибраний з множини форматів. Різні типи обладнань UE і різні формати підкадрів детально описуються нижче. Базова станція може відправляти передачі в сукупності підкадрів, основуючись на вибраних форматах. Базова станція також може відправляти специфічний для стільника опорний сигнал (CRS) в кожному підкадрі в сукупності підкадрів, основуючись на форматі підкадрів MBSFN, щоб підтримувати успадковані обладнання UE. У одному конструктивному рішенні, множина форматів можуть включати в себе щонайменше один формат регулярних підкадрів, щонайменше один формат підкадрів MBSFN і/або щонайменше один формат нових підкадрів. Базова станція може вибирати формат підкадрів MBSFN або формат регулярних підкадрів, або формат нових підкадрів для кожного підкадру в сукупності підкадрів. У іншому конструктивному рішенні, множина форматів може включати в себе щонайменше один формат підкадрів MBSFN і щонайменше один формат пустих підкадрів. Базова станція може вибирати формат підкадрів MBSFN або формат пустих підкадрів для кожного підкадру в сукупності підкадрів, наприклад, основуючись на кількості успадкованих обладнань UE і/або на рівні активності успадкованих обладнань UE. У ще одному конструктивному рішенні, сукупність підкадрів може позначатися як регулярні підкадри для успадкованих обладнань UE, але вони можуть бути сконфігуровані як підкадри MBSFN, пусті підкадри і/або нові підкадри для нових обладнань UE. Базова станція при необхідності може реконфігурувати підкадр в сукупності підкадрів як регулярний підкадр, наприклад, щоб відправити сторінку успадкованому UE. У одному конструктивному рішенні, нове UE може прийняти підкадр, що має формат, який може бути динамічно вибраний з множини форматів. Нове UE може обробляти підкадр, основуючись щонайменше на одному з множини форматів, щоб відновити щонайменше одну 1 UA 100826 C2 5 10 15 20 25 30 35 40 45 50 55 60 передачу, відправлену в підкадрі. Наприклад, нове UE може обробляти підкадр, основуючись на одному форматі одноразово, і може завершити обробку підкадру, коли щонайменше одна передача відновлена з цього підкадру. Нижче описуються різні аспекти і ознаки розкриття з додатковими подробицями. Короткий опис креслень Фіг. 1 показує мережу бездротового зв'язку. Фіг. 2 показує структуру кадрів для дуплексного зв'язку з частотним розділенням каналів (FDD). Фіг. 3 показує структуру кадрів для дуплексного зв'язку з часовим розділенням каналів (TDD). Фіг. 4 показує два формати регулярних підкадрів. Фіг. 5 показує два формати підкадрів MBSFN. Фіг. 6 показує динамічне перемикання між різними форматами підкадрів. Фіг. 7 і 8 показують процес і пристрій відповідно, для відправки передач з динамічним вибором підкадрів. Фіг. 9 і 10 показують процес і пристрій відповідно, для прийому передач, що відправляються з динамічним вибором підкадрів. Фіг. 11 показує блок-схему базової станції і UE. Докладний опис Методики, описані в даному описі, можуть використовуватися для різних мереж бездротового зв'язку, таких як CDMA, TDMA, FDMA, OFDMA, SC-FDMA та інші мережі. Терміни "мережа" і "система" часто використовуються взаємозамінно. Мережа CDMA може реалізовувати технологію радіозв'язку, таку як універсальний наземний радіодоступ (UTRA), cdma2000 і т. д. UTRA включає в себе широкосмуговий CDMA (WCDMA) та інші різновиди CDMA. Сdma2000 охоплює стандарти IS-2000, IS-95 і IS-856. Мережа TDMA може реалізовувати технологію радіозв'язку, таку як Глобальна система мобільного зв'язку (GSM). Мережа OFDMA може реалізовувати технологію радіозв'язку, таку як виділений UTRA (E-UTRA), надмобільна широкосмугова передача (UMB), IEEE 802.11 (Wi-Fi (бездротовий доступ)), IEEE 802.16 (WiMAX (загальносвітова сумісність широкосмугового бездротового доступу)), IEEE 802.20, Flash-OFDM® і т. д. UTRA і E-UTRA є частиною універсальної системи мобільного зв'язку (UMTS). Довгостроковий розвиток (LTE) 3GPP і LTE-вдосконалений (LTE-A) є новими версіями UMTS, які використовують E-UTRA, що застосовує OFDMA на низхідній лінії зв'язку і SC-FDMA на висхідній лінії зв'язку. UTRA, E-UTRA, UMTS, LTE, LTE-A і GSM описані в документах від організації, що називається "Проект партнерства 3-його покоління" (3GPP). Сdma2000 і UMB описані в документах від організації, що називається "Проект партнерства 3його покоління 2" (3GPP2). Описані в даному описі методики можна використовувати для різних згаданих вище бездротових мереж і технологій радіозв'язку, а також для інших бездротових мереж і технологій радіозв'язку. Для ясності, деякі аспекти методик описані нижче для LTE, і в більшій частині представленого нижче опису використовується термінологія LTE. Фіг. 1 показує мережу 100 бездротового зв'язку, яка може бути мережею LTE або деякою іншою бездротовою мережею. Бездротова мережа 100 може включати в себе деяку кількість виділених Вузлів В (eNB) 110 та інших мережевих об'єктів. eNB являє собою об'єкт, який встановлює зв'язок з обладнаннями UE і також може згадуватися як базова станція, Вузол В, точка доступу і т. д. Кожний eNB 110 може забезпечувати комунікаційну зону обслуговування для конкретної географічної області і може підтримувати зв'язок для обладнань UE, розташованих в межах зони обслуговування. Щоб поліпшити пропускну здатність мережі, повна зона обслуговування для eNB може бути розділена на множину (наприклад, на три) менші зони. Кожна менша зона може обслуговуватися відповідною підсистемою eNB. У 3GPP, термін "стільник" може належати до найменшої зони обслуговування eNB і/або підсистеми eNB, що обслуговує цю зону обслуговування. eNB може забезпечувати комунікаційну зону обслуговування для макростільника, пікостільника, фемтостільника і/або інших типів стільника. У прикладі, показаному на фіг. 1, Вузли eNB 110a, 110b і 110c можуть бути макро-вузлами eNB для макростільників 102a, 102b і 102c відповідно. eNB 110х може бути піко-eNB для пікостільника 102x. eNB 110y може бути фемто-eNB для фемтостільника 102y. Терміни "eNB" і "базова станція" в даному описі можуть використовуватися взаємозамінно. Бездротова мережа 100 також може включати в себе ретрансляційні станції. Ретрансляційна станція являє собою об'єкт, який приймає передачу даних від станції, розташованої вгорі по потоку даних, (наприклад, eNB або UE) і відправляє передачу даних на станцію, розташовану внизу по потоку даних, (наприклад, UE або eNB). Ретрансляційна станція також може бути обладнанням UE, яке ретранслює передачі для інших обладнань UE. У 2 UA 100826 C2 5 10 15 20 25 30 35 40 45 50 55 60 прикладі, показаному на фіг. 1, ретрансляційна станція 110z може встановлювати зв'язок з макро-eNB 110a і UE 120z, щоб полегшувати зв'язок між eNB 110a і UE 120z. Ретрансляційна станція також може згадуватися як ретрансляційний eNB, ретрансляційна базова станція, ретранслятор і т. д. Мережевий контролер 130 може зв'язуватися з рядом вузлів eNB і може забезпечувати координацію і керування для цих вузлів eNB. Мережевий контролер 130 може встановлювати зв'язок з вузлами eNB через зворотну передачу. Вузли eNB також можуть встановлювати зв'язок один з одним, наприклад, безпосередньо або опосередковано, через зворотну передачу бездротової або дротової лінії зв'язку. Обладнання UE 120 можуть бути розосередженими по всій бездротовій мережі 100, і кожне UE може бути стаціонарним або мобільним. UE також може згадуватися як термінал, мобільна станція, абонентський блок, станція і т. д. UE може бути стільниковим телефоном, персональним цифровим асистентом (PDA), бездротовим модемом, пристроєм бездротового зв'язку, кишеньковим пристроєм, портативним комп'ютером, бездротовим телефоном, станцією місцевої лінії радіозв'язку (WLL), інтелектуальним телефоном (смартфоном), нетбуком, смартбуком і т. д. Бездротова мережа 100 може використовувати FDD або TDD. Для FDD, низхідної лінії зв'язку і висхідної лінії зв'язку можуть бути виділені окремі частотні канали, і передачі низхідної лінії зв'язку і передачі висхідної лінії зв'язку можуть відправлятися одночасно на двох частотних каналах. Для TDD, низхідна лінія зв'язку і висхідна лінія зв'язку можуть спільно використовувати один і той же частотний канал, і передачі низхідної лінії зв'язку і висхідної лінії зв'язку можуть відправлятися на одному і тому ж частотному каналі в різних часових інтервалах. Фіг. 2 показує структуру 200 кадрів, що використовується для FDD в LTE. Часова шкала передачі для кожної низхідної лінії зв'язку і висхідної лінії зв'язку може бути розбита на блоки кадрів радіозв'язку. Кожний кадр радіозв'язку може мати заздалегідь визначену тривалість (наприклад, 10 мілісекунд (мс)) і може бути розділений на 10 підкадрів з індексами від 0 до 9. Кожний підкадр може включати в себе два відрізки часу. Таким чином, кожний кадр радіозв'язку може включати в себе 20 відрізків часу з індексами від 0 до 19. Кожний відрізок часу може включати в себе L періодів символів, наприклад, сім періодів символів для нормального циклічного префікса (як показано на фіг. 2) або шість періодів символів для розширеного циклічного префікса. 2L періодам символів в кожному підкадрі можуть бути привласнені індекси від 0 до 2L-1. На низхідній лінії зв'язку, символ OFDM може передаватися в кожному періоді символів підкадру. На висхідній лінії зв'язку, символ SC-FDMA може передаватися в кожному періоді символів підкадру. На низхідній лінії зв'язку в LTE, eNB може передавати первинний сигнал синхронізації (PSS) і вторинний сигнал синхронізації (SSS) на центральній 1,08 МГц смуги пропускання системи для кожного стільника, що підтримується eNB. PSS і SSS можуть передаватися в періодах 6 і 5 символів відповідно, в підкадрах 0 і 5 кожного кадру радіозв'язку з нормальним циклічним префіксом, як показано на фіг. 2. PSS і SSS можуть використовуватися обладнаннями UE для пошуку і входження в синхронізм зі стільником. eNB може передавати специфічний для стільника опорний сигнал (CRS) по всій ширині смуги пропускання системи для кожного стільника, що підтримується eNB. CRS може передаватися у визначені періоди символів кожного підкадру і може використовуватися обладнаннями UE для виконання оцінки каналу, вимірювання якості каналу і/або інших функцій. eNB також може передавати фізичний канал широкомовного розсилання (PBCH) в періодах символів від 0 до 3 у відрізку 1 часу визначених кадрів радіозв'язку. PBCH може переносити деяку інформацію про систему. Фіг. 3 показує структуру 300 кадрів, що використовується для TDD в LTE. LTE підтримує деяку кількість конфігурацій низхідної лінії зв'язку-висхідної лінії зв'язку для TDD. Підкадри 0 і 5 використовуються для низхідної лінії зв'язку (DL), а підкадр 2 використовується для висхідної лінії зв'язку (UL) для всіх конфігурацій низхідної лінії зв'язку-висхідної лінії зв'язку. Кожний з підкадрів 3, 4, 7, 8 і 9 може використовуватися для низхідної лінії зв'язку або висхідної лінії зв'язку, залежно від конфігурацій низхідної лінії зв'язку-висхідної лінії зв'язку. Підкадр 1 включає в себе три спеціальні поля, що складаються з часового інтервалу пілот-сигналу низхідної лінії зв'язку (DwPTS), керування низхідної лінії зв'язку, що використовується для каналів, а також для передач даних, захисного інтервалу (GP) без передачі і часового інтервалу пілот-сигналу висхідної лінії зв'язку (UpPTS), що використовується або для каналу довільного доступу (RACH), або для зондувальних опорних сигналів (SRS). Підкадр 6 може включати в себе тільки DwPTS, або всі три спеціальні поля, або підкадр низхідної лінії зв'язку, залежно від конфігурацій низхідної лінії зв'язку-висхідної лінії зв'язку. DwPTS, GP і UpPTS можуть мати різну тривалість для різних конфігурацій підкадрів. 3 UA 100826 C2 5 10 15 20 25 30 35 40 45 50 55 60 На низхідній лінії зв'язку eNB може передавати PSS в періоді 2 символів в підкадрах 1 і 6 (на фіг. 3 не показано), а SSS в останньому періоді символів в підкадрах 0 і 5. eNB може передавати CRS у визначених періодах символів кожного підкадру низхідної лінії зв'язку. eNB також може передавати PBCH в підкадрі 0 визначених кадрів радіозв'язку. Різні сигнали і канали в LTE описуються в 3GPP TS 36.211 під назвою "Виділений універсальний наземний радіодоступ (E-UTRA); фізичні канали і модуляція", який є загальнодоступним. Структури 200 і 300 кадрів також описуються в 3GPP TS 36.211. LTE підтримує декілька форматів підкадрів для низхідної лінії зв'язку. Формат підкадрів також може згадуватися як тип підкадрів, і терміни "тип" і "формат" можуть використовуватися взаємозамінно. Кожний формат підкадрів може бути пов'язаний з визначеними характеристиками, наприклад, визначеними сигналами і каналами, що відправляються в підкадрі цього формату, і/або з конкретним способом, яким сигнал або канал відправляється в підкадрі. Підкадри різних форматів можуть використовуватися для різних цілей. Фіг. 4 показує два формати 410 і 420 регулярних підкадрів, які можуть використовуватися для низхідної лінії зв'язку в LTE. Формати 410 і 420 регулярних підкадрів визначаються у Версіях 8 і 9 LTE. Для нормального циклічного префікса в LTE, лівий відрізок часу включає в себе сім періодів 0-6 символів, а правий відрізок часу включає в себе сім періодів 7-13 символів. Кожний відрізок часу може включати в себе деяку кількість блоків ресурсів. Кожний блок ресурсів може охоплювати 12 піднесучих в одному відрізку часу і може включати в себе деяку кількість елементів ресурсів. Кожний елемент ресурсів може охоплювати одну піднесучу в одному періоді символів і може використовуватися для відправки одного модуляційного символу, який може бути реальною або комплексною величиною. Формат 410 підкадрів може використовуватися вузлом eNB, обладнаним двома антенами. CRS може передаватися від антен 0 і 1 в періодах 0, 4, 7 і 11 символів. Опорний сигнал являє собою сигнал, який відомий передавачу і приймачу а priori, і також може згадуватися як пілотсигнал. CRS являє собою опорний сигнал, який є специфічним для стільника, наприклад, що генерується на основі ідентичності (ID) стільника. На фіг. 4, для даного елемента ресурсів з міткою Ra, модуляційний символ може передаватися на цьому елементі ресурсів від антени a, і ніякі модуляційні символи не можуть передаватися на цьому елементі ресурсів від інших антен. Формат 420 підкадрів може використовуватися для eNB, обладнаного чотирма антенами. CRS може передаватися від антен 0 і 1 в періодах 0, 4, 7 і 11 символів і від антен 2 і 3 в періодах 1 і 8 символів. Для обох форматів 410 і 420 підкадрів, підкадр може включати в себе розділ керування, що супроводжується розділом даних. Розділ керування може включати в себе перші Q періодів символів підкадру, де Q може дорівнювати 1, 2, 3 або 4. Q може змінюватися від підкадру до підкадру і може повідомлятися в першому періоді символів підкадру. Розділ керування може переносити керуючу інформацію. Розділ даних може включати в себе 2L-Q періодів символів підкадру, що залишаються, і може переносити дані і/або іншу інформацію для обладнань UE. Фіг. 5 показує два формати 510 і 520 підкадрів MBSFN, які можуть використовуватися для низхідної лінії зв'язку в LTE. Формати 510 і 520 підкадрів MBSFN визначаються у Версіях 8 і 9 LTE. Формат 510 підкадрів може використовуватися обладнанням eNB, обладнаним двома антенами. CRS може передаватися від антен 0 і 1 в періоді 0 символів. У прикладі, показаному на фіг. 5, Q=1 і розділ керування охоплює один період символів. Формат 520 підкадрів може використовуватися обладнанням eNB, обладнаним чотирма антенами. CRS може передаватися від антен 0 і 1 в періоді 0 символів і від антен 2 і 3 в періоді 1 символів. У прикладі, показаному на фіг. 5, Q=2 і розділ керування охоплює два періоди символів. eNB може передавати фізичний канал індикатора формату керування (PCFICH), фізичний канал індикатора гібридної ARQ (автоматичного запиту на повторну передачу) (PHICH) і фізичний канал керування низхідної лінії зв'язку (PDCCH) в розділі керування підкадру. PCFICH може передаватися в першому періоді символів підкадру і може повідомляти розмір зони керування (тобто, значення Q). PHICH може переносити інформацію квітирування (ACK) і негативного квітирування (NACK) для передачі даних, що відправляється обладнаннями UE на висхідній лінії зв'язку з гібридним автоматичним запитом на повторну передачу (HARQ). PDCCH може переносити керуючу інформацію низхідної лінії зв'язку для обладнань UE. eNB також може передавати фізичний спільно використовуваний канал низхідної лінії зв'язку (PDSCH) в розділі даних підкадру. PDSCH може переносити дані одноадресного розсилання для індивідуальних обладнань UE, дані багатоадресного розсилання для груп обладнань UE, і/або дані широкомовного розсилання для всіх обладнань UE. Бездротова мережа 100 також може підтримувати підкадри інших форматів, такі як пусті підкадри і нові підкадри. Пустий підкадр може не включати в себе передачу (наприклад, ніякого 4 UA 100826 C2 5 10 15 20 25 30 35 40 45 50 55 60 CRS) і може використовуватися для зменшення радіоперешкод для обладнань UE в сусідніх стільниках. Новий підкадр може включати в себе інші типи CRS і/або інші канали, які не відправляються в регулярному підкадрі або в підкадрі MBSFN. Наприклад, новий підкадр може включати в себе опорний сигнал показника якості каналу (CQI-RS), щоб підтримувати вимірювання якості каналу, опорний сигнал UE (UE-RS), що відправляється визначеному UE на елементах ресурсів, що звичайно використовуються для CRS, передачу PDSCH, що відправляється на елементах ресурсів, що звичайно використовуються для CRS, Радіорелейний-PDCCH (R-PDCCH) і/або Радіорелейний-PDSCH (R-PDSCH), щоб підтримувати роботу ретрансляційних станцій, і т. д. Пусті підкадри і/або нові підкадри можуть бути визначені в пізніших Версіях LTE, ніж Версія 9 LTE. Бездротова мережа 100 може підтримувати різні типи обладнань UE, такі як "успадковані" обладнання UE і "нові" обладнання UE. Успадковане UE може підтримувати Версію 8 або 9 LTE або деяку іншу версію і може мати визначену інтерпретацію регулярних підкадрів і підкадрів MBSFN, наприклад, як визначено в стандарті Версії 8 або 9 LTE. Нове UE може підтримувати пізнішу версію LTE і може мати відмінну інтерпретацію регулярних підкадрів і підкадрів MBSFN порівняно з успадкованим UE. eNB може оголошувати конкретний підкадр, наприклад, як підкадр MBSFN через широкомовну передачу інформації про систему для всіх обладнань UE. Успадковане UE може очікувати CRS і керуючу інформацію в розділі керування підкадру MBSFN. eNB може окремо інформувати успадковане UE (наприклад, через службовий сигнал верхнього рівня) про те, щоб очікувати дані, що передаються для всіх абонентів, в розділі даних підкадру MBSFN. У цьому випадку, успадковане UE може очікувати дані, що передаються для всіх абонентів, в розділі даних. Як альтернатива, eNB може не інформувати успадковане UE про те, щоб очікувати дані, що передаються для всіх абонентів, в розділі даних підкадру MBSFN. У цьому випадку, успадковане UE може не очікувати дані, що передаються для всіх абонентів, в розділі даних, і може пропустити цей розділ. У аспекті, eNB може динамічно перемикатися між різними форматами підкадрів (або різними типами підкадрів), щоб ефективніше підтримувати зв'язок і для успадкованих, і для нових обладнань UE. У одному конструктивному рішенні, eNB може оголошуватидеякі підкадри як підкадри MBSFN, і може резервувати деякі інші підкадри як регулярні підкадри і/або підкадри інших форматів. Наприклад, eNB може оголошувати таку кількість підкадрів як підкадри MBSFN, яка можлива, напівстатичним способом. eNB може відсилати службові сигнали (наприклад, інформацію про систему), щоб повідомляти про підкадри MBSFN успадкованим UE. Однак, eNB може динамічно перемикатися між підкадрами MBSFN та іншими підкадрами (наприклад, регулярними підкадрами і/або новими підкадрами) для нових обладнань UE. У одному конструктивному рішенні, eNB може динамічно перемикатися між різними форматами підкадрів на попідкадровій основі. Для даного підкадру, оголошеного як підкадр MBSFN, eNB може вибирати конкретний формат для підкадру із сукупності форматів, що підтримуються. Наприклад, eNB може визначати, чи передавати регулярний підкадр або новий підкадр, або підкадр MBSFN, або підкадр деякого іншого формату. eNB може передавати CRS (i) в першому періоді символів підкадру, якщо він обладнаний двома антенами, або (ii) в перших двох періодах символів підкадру, якщо він обладнаний чотирма антенами. eNB може передавати або не передавати керуючу інформацію в перших одному або двох періодах символів підкадру. eNB може відсилати будь-які відповідні передачі в періодах символів підкадру, що залишаються, на нові обладнання UE, як підтримувані вибраним форматом підкадру. Ці передачі можуть ігноруватися успадкованими обладнаннями UE. У одному конструктивному рішенні, для підкадрів, оголошених як підкадри MBSFN, eNB може динамічно перемикатися між різними форматами підкадрів, не інформуючи нові обладнання UE. У цьому конструктивному рішенні, нові обладнання UE можуть обробляти кожний підкадр, оголошений як підкадр MBSFN, відповідно до різних гіпотез для різних форматів, які можуть використовуватися для цього підкадру. У іншому конструктивному рішенні, eNB може відсилати службові сигнали, щоб інформувати нові обладнання UE про вибрані формати для підкадрів, оголошених як підкадри MBSFN. У цьому конструктивному рішенні, нові обладнання UE можуть обробляти кожний підкадр, оголошений як підкадр MBSFN, основуючись на форматі, вибраному для цього підкадру. Успадковані UE можуть приймати інформацію про систему від eNB і можуть встановлювати, які підкадри оголошені як підкадри MBSFN. Для даного підкадру, оголошеного як підкадр MBSFN, успадковане UE може очікувати певні передачі, такі як CRS, в перших одному або двох періодах символів підкадру. Успадковане UE може виконувати оцінку каналу, основуючись на CRS, прийнятому в підкадрі. Успадковане UE може пропускати періоди символів підкадру, що 5 UA 100826 C2 5 10 15 20 25 30 35 40 45 50 55 60 залишаються, або може обробляти розділ керування підкадру, щоб відновити керуючу інформацію відносно надавання висхідної лінії зв'язку, ACK/NACK і т. д. Нове UE також може приймати інформацію про систему від eNB і може встановлювати, які підкадри оголошені як підкадри MBSFN. Для конструктивного рішення, в якому службові сигнали не відправляються, щоб повідомляти про вибрані формати підкадрів, оголошені як підкадри MBSFN, нове UE може очікувати даний підкадр, оголошений як підкадр MBSFN, який є регулярним підкадром, або підкадром MBSFN, або новим підкадром, або підкадром деякого іншого формату. Тоді нове UE може обробляти підкадр відповідно до різних можливих гіпотез. Наприклад, нове UE може спочатку обробляти підкадр відповідно до гіпотези, що він являє собою регулярний підкадр, і може виконувати демодулювання і декодування для керуючої інформації, що звичайно відправляється в регулярному підкадрі. Якщо така керуюча інформація правильно не декодується, то нове UE може потім обробляти підкадр відповідно до гіпотези, що він являє собою новий підкадр, і може виконувати демодулювання і декодування для керуючої інформації, що звичайно відправляється в новому підкадрі. Якщо така керуюча інформація правильно не декодується, то нове UE може потім обробляти підкадр відповідно до гіпотези, що він є підкадром MBSFN. У деяких випадках обробка UE може бути спрощена. Наприклад, нове UE може демодулювати керуючу інформацію, що відправляється в розділі керування підкадру. Якщо нове UE приймає надавання низхідної лінії зв'язку в розділі керування, то нове UE може передбачити, що підкадр являє собою регулярний підкадр. У іншому випадку, нове UE може обробляти підкадр як підкадр MBSFN, і може ігнорувати розділ даних підкадру. Загалом, нове UE може обробляти підкадр, оголошений як підкадр MBSFN, для якої-небудь кількості форматів підкадрів. У одному конструктивному рішенні, нове UE може обробляти підкадр для одного формату одноразово і може завершити обробку, коли визначена інформація, що звичайно відсилається для цього формату, правильно декодується. У іншому конструктивному рішенні, нове UE може обробляти підкадр для різних можливих форматів і може отримувати систему показників для кожного формату. Тоді нове UE може вибирати формат з кращою системою показників. Нове UE також може обробляти підкадр для різних можливих форматів іншими способами. У будь-якому випадку, підкадри MBSFN можуть бути спочатку призначені для підтримання широкомовних передач одночастотної мережі (SFN), але можуть використовуватися як загальний механізм сумісності з подальшими версіями. Фіг. 6 показує конструктивне рішення динамічного перемикання між різними форматами підкадрів. У цьому конструктивному рішенні, eNB може оголошувати підкадри 1-4 і підкадри 6-9 як підкадри MBSFN і може резервувати підкадри 0 і 5 як регулярні підкадри для успадкованих обладнань UE. eNB може відсилати службові сигнали (наприклад, інформацію про систему), щоб повідомляти про підкадри, оголошені як підкадри MBSFN. Успадковані UE можуть обробляти підкадри 0 і 5 як регулярні підкадри. Для кожного регулярного підкадру, успадковане UE може приймати CRS і виконувати оцінку каналу. Успадковане UE також може демодулювати і декодувати розділ керування підкадру, щоб відновлювати будь-яку керуючу інформацію, що відправляється успадкованому UE. Успадковане UE також може демодулювати і декодувати розділ даних підкадру, якщо це вказується керуючою інформацією, отриманою з розділу керування. Успадковане UE може обробляти підкадри 1-4 і підкадри 6-9 як підкадри MBSFN. Для кожного підкадру, оголошеного як підкадр MBSFN, успадковане UE може приймати CRS в перших одному або двох періодах символів підкадру і може виконувати оцінку каналу. Успадковане UE може пропускати періоди символів підкадру, що залишаються. Нове UE може обробляти підкадри 0 і 5 як регулярні підкадри. Для кожного регулярного підкадру, нове UE може приймати CRS і виконувати оцінку каналу. Нове UE також може демодулювати і декодувати розділ керування підкадру, щоб відновити будь-яку керуючу інформацію, що відправляється новому UE, і також може демодулювати і декодувати розділ даних підкадру, якщо це вказується керуючою інформацією, отриманою з розділу керування. Нове UE може обробляти підкадри 1-4 і підкадри 6-9 як регулярні підкадри, або нові підкадри, або підкадри MBSFN, і/або підкадри інших типів. Нове UE може обробляти кожний підкадр, оголошений як підкадр MBSFN, як описано вище. У одному конструктивному рішенні, eNB може динамічно перемикатися між підкадрами MBSFN (які можуть передаватися сигналами успадкованим UE), і пустими підкадрами (які можуть мати формат, невідомий успадкованим обладнанням UE). eNB може перемикатися на пустий підкадр, щоб зменшувати радіоперешкоди для обладнань UE в сусідніх стільниках. У одному конструктивному рішенні, eNB може перемикатися між підкадрами MBSFN і пустими підкадрами, основуючись на рівні активності успадкованих обладнань UE. Наприклад, eNB може перемикатися від підкадрів MBSFN до пустих підкадрів для всіх підкадрів, за 6 UA 100826 C2 5 10 15 20 25 30 35 40 45 50 55 60 винятком підкадрів 0 і 5, якщо в стільника є декілька успадкованих обладнань UE. Кількість успадкованих обладнань UE в стільника може бути визначена, наприклад, на основі активності успадкованих обладнань UE. Підкадри 0 або 5 можуть бути сконфігуровані як регулярні підкадри, щоб точність вимірювання успадкованих обладнань UE не погіршилася понадміру. Загалом, кількість підкадрів MBSFN для перемикання на пусті підкадри може залежати від кількості успадкованих обладнань UE і/або від рівня активності успадкованих обладнань UE (наприклад, може бути зворотно пропорційним). У іншому конструктивному рішенні, eNB може конфігурувати деякі підкадри як підкадри MBSFN (наприклад, так, щоб CRS в цих підкадрах був доступний для вимірювань каналу), а інші підкадри як пусті підкадри. eNB може не відправляти передачі в пустому підкадрі. Успадковані обладнання UE можуть очікувати CRS в перших одному або двох періодах символів підкадру і можуть виконувати оцінку каналу, основуючись на очікуваному CRS. Оскільки CRS не передається в пустому підкадрі, успадковані обладнання UE можуть відмічати погіршення у виконанні оцінки каналу. Це погіршення може бути ослаблене за допомогою переведення успадкованих обладнань UE в режим безперервного прийому (DRX) до пустого підкадру. У Версії 8 LTE, найбільше шість підкадрів із загальної кількості, що дорівнює десяти підкадрам в кадрі радіозв'язку, можуть позначатися як підкадри MBSFN. Підкадри 0, 4, 5 і 9 в FDD і підкадри 0, 1, 5 і 6 в TDD можуть бути зарезервованими підкадрами, які не можуть позначатися як підкадри MBSFN у Версії 8 LTE. Зарезервовані підкадри можуть розглядатися успадкованими обладнаннями UE як регулярні підкадри і можуть використовуватися цими обладнаннями UE для вимірювання і/або інших цілей. Крім того, сторінки можуть бути відправлені успадкованим обладнанням UE тільки в зарезервованих підкадрах. У одному конструктивному рішенні, eNB може сконфігурувати один або більше зарезервованих підкадрів (наприклад, підкадр 0, 4, 5 і/або 9 в FDD, або підкадр 0, 1, 5 і/або 6 в TDD) як підкадри MBSFN, пусті підкадри і/або нові підкадри для нових обладнань UE. Це може дозволити eNB доводити до максимуму використання нових технічних характеристик і виділяти велику смугу пропускання для нових технічних характеристик нових обладнань UE. Успадковані обладнання UE можуть розглядати всі зарезервовані підкадри як такі, що є регулярними підкадрами, основуючись на Версії 8 LTE. Таким чином, може бути деякий несприятливий вплив на успадковані обладнання UE, якщо eNB конфігурує один або більше зарезервованих підкадрів як підкадри MBSFN, пусті підкадри і/або нові підкадри. Одним несприятливим впливом може бути погіршена точність вимірювання, що, як можна вважати, є прийнятним компромісом. У одному конструктивному рішенні, щоб зводити до мінімуму впливи вимірювання, успадковані обладнання UE можуть бути переведені в режим DRX до зарезервованого підкадру, який сконфігурований як підкадр MBSFN, пустий підкадр або новий підкадр. Успадковані обладнання UE можуть пропускати цей зарезервований підкадр через дію DRX. Іншим несприятливим впливом можуть бути пропущені сторінки для успадкованих обладнань UE. Цей вплив може бути розглянутий, як описаний нижче. У одному конструктивному рішенні, eNB може реконфігурувати зарезервований підкадр, який був сконфігурований як підкадр MBSFN, пустий підкадр або новий підкадр для нових обладнань UE, назад в регулярний підкадр. Наприклад, якщо успадковане UE приймає сторінку в такому зарезервованому підкадрі, то eNB може динамічно реконфігурувати цей підкадр як регулярний підкадр, і може відправляти сторінку успадкованому UE в цьому підкадрі. Це реконфігурування може гарантувати, що успадкованими обладнаннями UE не будуть пропускатися ніякі сторінки. Реконфігурування може бути виконано з точки зору нових обладнань UE, оскільки успадковані обладнання UE завжди можуть розглядати всі зарезервовані підкадри, як такі, що є регулярними підкадрами. У одному конструктивному рішенні, нові обладнання UE можуть знати, що eNB може динамічно реконфігурувати деякі зарезервовані підкадри, які були сконфігуровані як підкадри MBSFN, пусті і/або нові підкадри, назад в регулярні підкадри. У цьому конструктивному рішенні, нові обладнання UE можуть не випробовувати погіршення із-за реконфігурування, що виконується eNB. У одному конструктивному рішенні, підкадри MBSFN і/або пусті підкадри можуть використовуватися для зменшення радіоперешкод для обладнань UE в інших стільниках. Обладнання UE в інших стільниках можуть помічати деякі радіоперешкоди із-за динамічного реконфігурування від підкадрів MBSFN і/або пустих підкадрів назад в регулярні підкадри. Однак, ці радіоперешкоди можуть бути прийнятним компромісом для зменшення пропущених сторінок для успадкованих обладнань UE. Для успадкованих обладнань UE може бути доступним обмежена кількість регулярних підкадрів через те, що (i) eNB оголошує настільки багато підкадрів, наскільки можливо, як підкадри MBSFN для успадкованих обладнань UE, і/або (ii) eNB конфігурує деякі зарезервовані 7 UA 100826 C2 5 10 15 20 25 30 35 40 45 50 55 60 підкадри для успадкованих обладнань UE, як підкадри MBSFN, пусті підкадри і/або нові підкадри для нових обладнань UE. У одному конструктивному рішенні, eNB може додавати успадкованим обладнанням UE вищого пріоритету для планування передачі даних в регулярних підкадрах. Це може гарантувати, що для планування роботи нових обладнань UE можуть використовуватися настільки багато підкадрів MBSFN, наскільки можливо, наприклад, з використанням нових форматів підкадрів з потенційно новими функціями, сигналами і/або каналами. Фіг. 7 показує конструктивне рішення процесу 700 для відправки передач з динамічним вибором підкадрів. Процес 700 може виконуватися базовою станцією/eNB (як описано нижче) або деяким іншим об'єктом. Базова станція може оголошувати сукупність підкадрів як підкадри MBSFN для перших/успадкованих обладнань UE (блок 712). Ця сукупність може включати в себе один або більше підкадрів. Базова станція може відсилати службові сигнали (наприклад, інформацію про систему), щоб повідомляти про сукупність підкадрів як підкадри MBSFN (блок 714). Базова станція може динамічно вибирати формати сукупності підкадрів для других/нових обладнань UE, з форматом кожного підкадру, вибираним з множини форматів (блок 716). Базова станція може не відсилати службові сигнали, щоб повідомляти вибрані формати другим обладнанням UE. Базова станція може відсилати передачі в сукупності підкадрів, основуючись на вибраних форматах (блок 718). Базова станція також може відправляти CRS в кожному підкадрі в сукупності підкадрів, основуючись на форматі підкадрів MBSFN, для перших обладнань UE. У одному конструктивному рішенні, базова станція може вибирати формати сукупності підкадрів на попідкадровій основі. Базова станція також може вибирати формати сукупності підкадрів іншими способами, наприклад, для кожної групи з одного або більше підкадрів. У одному конструктивному рішенні, множина форматів може містити щонайменше один формат регулярних підкадрів, або щонайменше один формат підкадрів MBSFN, або щонайменше один формат нових підкадрів, або деякий інший формат підкадрів, або їх комбінацію. Регулярний підкадр може бути визначений конкретною версією стандарту (наприклад, Версією 8 LTE) і може переносити деякі передачі (наприклад, CRS) для обладнань UE, що підтримують цю версію стандарту. Підкадр MBSFN може переносити деякі передачі (наприклад, CRS) в першій частині підкадру і може не переносити передачу в частині підкадру, що залишається. Підкадр MBSFN може включати в себе менше CRS, ніж регулярний підкадр. Новий підкадр може бути визначений пізнішою версією стандарту (наприклад, пізнішою Версією LTE) і може переносити деякі передачі, що не відправляються в регулярному підкадрі. Базова станція може вибирати формат підкадрів MBSFN, або формат регулярних підкадрів, або формат нових підкадрів, або деякий інший формат для кожного підкадру в сукупності підкадрів. Щонайменше один формат регулярних підкадрів може включати в себе (i) перший формат регулярних підкадрів (наприклад, формат 410 підкадрів на фіг. 4), що має CRS, що відправляється в чотирьох періодах символів підкадру, і/або (ii) другий формат регулярних підкадрів (наприклад, формат 420 підкадрів), що має CRS, що відправляється в шести періодах символів підкадру. Щонайменше один формат підкадрів MBSFN може включати в себе (i) перший формат підкадрів MBSFN (наприклад, формат 510 підкадрів на фіг. 5), що має CRS, що відправляється в одному періоді символів підкадру, і/або (ii) другий формат підкадрів MBSFN (наприклад, формат 520 підкадрів), що має CRS, що відправляється в двох періодах символів підкадру. У іншому конструктивному рішенні, множина форматів може містити щонайменше один формат підкадрів MBSFN і щонайменше один формат пустих підкадрів. Пустий підкадр може не переносити передачі. Базова станція може вибирати формат підкадрів MBSFN або формат пустих підкадрів для кожного підкадру в сукупності підкадрів, наприклад, основуючись на кількості обладнань UE, що чекають прийому підкадру MBSFN, або рівні активності обладнань UE, і/або на деяких інших критеріях. У ще одному конструктивному рішенні, сукупність підкадрів може позначатися як регулярні підкадри для перших обладнань UE, але може бути сконфігурована як підкадри MBSFN, або пусті підкадри, або нові підкадри, або їх комбінація, для других обладнань UE. Сукупність підкадрів може включати в себе (i) щонайменше один з підкадрів 0, 4, 5 і 9 для FDD в LTE або (ii) щонайменше один з підкадрів 0, 1, 5 і 6 для TDD в LTE. Базова станція при необхідності може реконфігурувати підкадр в сукупності підкадрів як регулярний підкадр. Наприклад, базова станція може прийняти сторінку для першого UE, реконфігурувати підкадр в сукупності підкадрів як регулярний підкадр у відповідь на прийом сторінки, і відправити сторінку в підкадрі для першого UE. Базова станція може переводити одне або більше перших обладнань UE в режим DRX до кожного підкадру в сукупності підкадрів, щоб ослабити погіршення оцінки каналу. 8 UA 100826 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 8 показує конструктивне рішення пристрою 800 для відправки передач в бездротовій мережі. Пристрій 800 включає в себе модуль 812 для оголошення сукупності підкадрів як підкадрів MBSFN для перших обладнань UE, модуль 814 для відправки службових сигналів, щоб повідомляти сукупність підкадрів як підкадри MBSFN, модуль 816 для динамічного вибору форматів сукупності підкадрів для других обладнань UE, при цьому формат кожного підкадру вибирається з множини форматів, і модуль 818 для відправки передач в сукупності підкадрів, основуючись на вибраних форматах. Фіг. 9 показує конструктивне рішення процесу 900 прийому передач, що відправляються з динамічним вибором підкадрів. Процес 900 може виконуватися обладнанням UE (як описано нижче) або деяким іншим об'єктом. UE може прийняти підкадр, що має формат, динамічно вибраний з множини форматів (блок 912). У одному конструктивному рішенні, підкадр може бути оголошений як підкадр MBSFN для перших/успадкованих обладнань UE і може бути таким, що динамічно конфігурується для других/нових UE. Обладнання UE може бути одним з других UE. Обладнання UE може не прийняти службовий сигнал, що вказує формат підкадру (блок 914). UE може обробляти підкадр, основуючись щонайменше на одному з множини форматів, щоб відновити щонайменше одну передачу, відправлену в підкадрі (блок 916). У одному конструктивному рішенні, UE може обробляти підкадр, основуючись на одному форматі одноразово, і може завершити обробку підкадру, коли з підкадру відновлена щонайменше одна передача. Щонайменше одна передача може містити керуюче повідомлення, передачу даних, опорний сигнал і т. д. В іншому конструктивному рішенні, UE може обробляти підкадр, основуючись на кожному форматі, і може вибирати формат, який, найбільш ймовірно, повинен використовуватися, наприклад, формат з найкращою системою показників. UE також може обробляти підкадр іншими способами. У одному конструктивному рішенні, множина форматів може містити щонайменше один формат регулярних підкадрів, або щонайменше один формат підкадрів MBSFN, або щонайменше один формат пустих підкадрів, або щонайменше один новий формат підкадрів, або їх комбінацію. У іншому конструктивному рішенні, підкадр може позначатися як регулярний підкадр (наприклад, зарезервований підкадр) для перших обладнань UE і може бути сконфігурований як підкадр MBSFN, або пустий підкадр, або новий підкадр для других обладнань UE. У цьому конструктивному рішенні, підкадр може бути підкадром 0, 4, 5 або 9 для FDD в LTE або підкадром 0, 1, 5 або 6 для TDD в LTE. Фіг. 10 показує конструктивне рішення пристрою 1000 для прийому передач в бездротовій мережі. Пристрій 1000 включає в себе модуль 1012 для прийому підкадру, що має формат, динамічно вибираний з множини форматів, модуль 1014 для відсутності прийому службового сигналу, що вказує формат підкадру, і модуль 1016 для обробки підкадру на основі щонайменше одного з множини форматів, щоб відновити щонайменше одну передачу, відправлену в підкадрі. Модулі, подані на фіг. 8 і 10, можуть містити процесори, електронні пристрої, пристрої апаратного забезпечення, електронні компоненти, логічні схеми, запам'ятовуючі пристрої, коди програмного забезпечення, коди вбудованого мікропрограмного забезпечення і т. д., або будьяку їх комбінацію. Фіг. 11 показує блок-схему конструктивного рішення базової станції/Вузла eNB 110 і UE 120, які можуть бути одним з базових станцій/Вузлів eNB і одним з обладнань UE, представлених на фіг. 1. Базова станція 110 може бути обладнана Т антенами 1134a-1134t, а UE 120 може бути обладнане R антенами 1152a-1152r, де загалом Т  1 і R  1. На базовій станції 110, передавальний процесор 1120 може приймати дані для одного або більше обладнань UE від джерела 1112 даних, обробляти (наприклад, кодувати і модулювати) дані для кожного UE на основі однієї або більше схем модуляції і кодування, вибраних для цього UE, і забезпечувати символи даних для всіх обладнань UE. Передавальний процесор 1120 також може обробляти керуючу інформацію (наприклад, надавання) і додаткову службову інформацію (наприклад, інформацію про систему, що повідомляє підкадри MBSFN) і забезпечувати символи керування і символи службових даних. Процесор 1120 також може генерувати символи опорних сигналів для опорних сигналів (наприклад, CRS) і сигналів синхронізації (наприклад, PSS і SSS). Передавальний (ТХ) процесор 1130 з багатьма входами і багатьма виходами (MIMO) може здійснювати просторову обробку (наприклад, попереднє кодування) на символах даних, символах керування, символах службових даних і/або символах опорного сигналу, якщо це є відповідним, і може забезпечувати Т вихідних потоків символів для Т модуляторів (MOD) 1132a-1132t. Кожний модулятор 1132 може обробляти відповідний вихідний потік символів (наприклад, для OFDM і т. д.), щоб отримувати вихідний потік вибірок. 9 UA 100826 C2 5 10 15 20 25 30 35 40 45 50 55 60 Кожний модулятор 1132 може додатково обробляти (наприклад, перетворювати в аналоговий вигляд, посилювати, фільтрувати і перетворювати з підвищенням частоти) вихідний потік вибірок, щоб отримувати сигнал низхідної лінії зв'язку. Т сигналів низхідної лінії зв'язку від модуляторів 1132a-1132t можуть бути передані через Т антен 1134a-1134t відповідно. У UE 120, антени 1152a-1152r можуть приймати сигнали низхідної лінії зв'язку від базової станції 110 і/або інших базових станцій і можуть забезпечувати сигнали, що приймаються для демодуляторів (DEMOD) 1154a-1154r відповідно. Кожний демодулятор 1154 може кондиціонувати (наприклад, фільтрувати, посилювати, перетворювати з пониженням частоти і оцифровувати) свій сигнал, що приймається, щоб отримувати вхідні вибірки. Кожний демодулятор 1154 може додатково обробляти вхідні вибірки (наприклад, для OFDM і т. д.), щоб отримувати символи, що приймаються. Пристрій 1156 виявлення MIMO може отримувати символи, що приймаються від всіх R демодуляторів 1154a-1154r, здійснювати виявлення MIMO на символах, що приймаються, якщо це є відповідним, і забезпечувати виявлені символи. Приймальний процесор 1158 може обробляти (наприклад, демодулювати і декодувати) виявлені символи, подавати декодовані дані для UE 120 в приймач 1160 даних і подавати декодовану інформацію та інформацію про службові дані в контролер/процесор 1180. На висхідній лінії зв'язку, в UE 120, передавальний процесор 1164 може приймати і обробляти дані з джерела 1162 даних і керуючу інформацію від контролера/процесора 1180. Процесор 1164 також може генерувати символи опорного сигналу для одного або більше опорних сигналів. Символи від передавального процесора 1164 можуть бути піддані попередньому кодуванню ТХ процесором 1166 MIMO, якщо це є відповідним, додатково оброблені модуляторами 1154a-1154r (наприклад, для SC-FDM, OFDM і т. д.) і передані на базову станцію 110. На базовій станції 110, сигнали висхідної лінії зв'язку від UE 120 можуть прийматися антенами 1134, оброблятися демодуляторами 1132, виявлятися пристроєм 1136 виявлення MIMO, якщо це є відповідним, і додатково оброблятися приймальним процесором 1138, щоб отримувати декодовані дані і керуючу інформацію, що відправляється UE 120. Процесор 1138 може подавати декодовані дані в приймач 1139 даних і декодовану керуючу інформацію в контролер/процесор 1140. Контролери/процесори 1140 і 1180 можуть керувати роботою на базовій станції 110 і UE 120 відповідно. Процесор 1140 і/або інші процесори і модулі на базовій станції 110 можуть виконувати або керувати процесом 700, показаним на фіг. 7, і/або іншими процесами для методик, описаних в даному описі. Процесор 1180 і/або інші процесори і модулі в UE 120 можуть виконувати або керувати процесом 900, показаним на фіг. 9, і/або іншими процесами для методик, описаних в даному описі. Запам'ятовуючі пристрої 1142 і 1182 можуть зберігати дані і коди програм для базової станції 110 і UE 120 відповідно. Планувальник 1144 може планувати роботу обладнань UE для передачі даних на низхідній лінії зв'язку і/або висхідній лінії зв'язку. Фахівцям в даній галузі техніки повинно бути зрозуміло, що інформація і сигнали можуть бути представлені з використанням будь-яких з множини різних технологій і методик. Наприклад, дані, інструкції, команди, інформація, сигнали, біти, символи і кодові елементи, які можуть згадуватися по всьому наведеному вище опису, можуть бути представлені напругами, струмами, електромагнітними хвилями, магнітними полями або частинками, оптичними полями або частинками, або будь-якою їх комбінацією. Фахівці додатково повинні оцінити, що різні ілюстративні логічні блоки, модулі, схеми і етапи алгоритмів, описані в зв'язку з розкриттям в даному описі, можуть бути реалізовані як електронне апаратне забезпечення, програмне забезпечення для комп'ютерів або їх комбінації. Щоб ясно проілюструвати цю взаємозамінність апаратного забезпечення і програмного забезпечення, різні ілюстративні компоненти, блоки, модулі, схеми і етапи були описані вище загалом на основі їх функціональних можливостей. Чи реалізовані такі функціональні можливості у вигляді апаратного забезпечення або програмного забезпечення, залежить від конкретного застосування і конструктивних обмежень, що накладається на всю систему. Фахівці в даній галузі техніки можуть реалізовувати описані функціональні можливості способами, що змінюються для кожного конкретного застосування, але такі рішення реалізації не повинні інтерпретуватися, як такі, що спричиняють відхилення від об'єму представленого розкриття. Різні ілюстративні логічні блоки, модулі і схеми, описані в зв'язку з представленим в даному описі розкриттям, можуть бути реалізовані або виконані за допомогою процесора загального призначення, процесора цифрових сигналів (ПЦС, DSP), інтегральної схеми прикладної орієнтації (ІСПО, ASIC), програмованої користувачем вентильної матриці (ПКВМ, FPGA) або іншого програмованого логічного пристрою, дискретного логічного елемента або транзисторних логічних схем, дискретних компонентів апаратного забезпечення або будь-якої їх комбінації, 10 UA 100826 C2 5 10 15 20 25 30 35 40 45 50 призначеної для виконання описаних в даному описі функцій. Процесор загального призначення може бути мікропроцесором, але як альтернатива, процесор може бути будь-яким загальноприйнятим процесором, контролером, мікроконтролером або кінцевим автоматом. Процесор також може бути реалізований у вигляді комбінації обчислювальних пристроїв, наприклад, комбінації ПЦС і мікропроцесора, множини мікропроцесорів, одного або більше мікропроцесорів разом з ядром ПЦС, або будь-якої іншої такої конфігурації. Етапи способу або алгоритму, описані в зв'язку з представленим в даному описі розкриттям, можуть бути втілені безпосередньо в апаратному забезпеченні, в модулі програмного забезпечення, що виконується процесором, або в комбінації і того, і іншого. Модуль програмного забезпечення може постійно знаходитися в пам'яті RAM (ОЗП, оперативного запам'ятовуючого пристрою), флеш-пам'яті, пам'яті ROM (ПЗП, постійного запам'ятовуючого пристрою), пам'яті EPROM (СППЗП, стираного програмованого ПЗП), пам'яті EEPROM (ЕСППЗП, електрично-стираного ППЗП), регістрах, жорсткому диску, знімному диску, CD-ROM (компакт-диску, що не перезаписується) або будь-якій іншій формі носія даних, відомій в рівні техніки. Зразковий носій даних під'єднаний до процесора так, що процесор може зчитувати інформацію з носія даних і записувати на нього інформацію. Як альтернатива, носій даних може бути об'єднаний з процесором. Процесор і носій даних можуть постійно знаходитися в ASIC. ASIC може постійно знаходитися в терміналі користувача. Як альтернатива, процесор і носій даних можуть постійно знаходитися в терміналі користувача у вигляді дискретних компонентів. У одному або більше зразкових конструктивних рішеннях, описані функції можуть бути реалізовані в апаратному забезпеченні, програмному забезпеченні, вбудованому програмному забезпеченні або будь-якій їх комбінації. Якщо вони реалізовані в програмному забезпеченні, функції можуть бути збережені або передані у вигляді однієї або більше команд або коду на комп'ютерочитаному носії. Комп'ютерочитаний носій включає в себе і носій даних комп'ютера, і засіб зв'язку, включаючи будь-який носій даних, який полегшує перенесення комп'ютерної програми з одного місця на інше. Носій даних може бути будь-яким доступним носієм, до якого може отримувати доступ комп'ютер загального призначення або спеціалізований комп'ютер. За допомогою прикладу, а не обмеження, такий комп'ютерочитаний носій може містити ОЗП, ПЗП, ЕСППЗП, CD-ROM або інший накопичувач на оптичних дисках, накопичувач на магнітних дисках або інші магнітні запам'ятовуючі пристрої, або будь-який інший носій даних, який може використовуватися для того, щоб переносити або зберігати необхідний засіб кодування програми у формі команд або структур даних, і до якого може отримувати доступ комп'ютер загального призначення або спеціалізований комп'ютер, або процесор загального призначення або спеціалізований процесор. Також, будь-яке з'єднання належно називається комп'ютерочитаним носієм. Наприклад, якщо програмне забезпечення передається від Webсайту, сервера або іншого віддаленого джерела з використанням коаксіального кабелю, волоконно-оптичного кабелю, витої пари, цифрової абонентської лінії (DSL, ЦАЛ) або бездротових технологій, таких як зв'язок в інфрачервоному, радіочастотному і надвисокочастотному діапазоні, то коаксіальний кабель, волоконно-оптичний кабель, вита пара, DSL або бездротові технології, такі як зв'язок в інфрачервоному, радіочастотному і надвисокочастотному діапазоні, включені у визначення носія даних. Терміни "disk" (диск) і "disc" (диск), які використовуються в даному описі, включають в себе компакт-диск (CD), лазерний диск, оптичний диск, універсальний цифровий диск (DVD), гнучкий диск і диск технології blu-ray, де disks (диски) звичайно відтворюють дані магнітним способом, в той час як discs (диски) відтворюють дані оптичним способом за допомогою лазерів. Комбінації вищезазначених пристроїв також повинні бути включені в об'єм визначення комп'ютерочитаного носія. Попередній опис розкриття забезпечений для того, щоб дати можливість будь-якому фахівцеві в даній галузі техніки виконувати або використовувати це розкриття. Різні модифікації розкриття фахівцям в даній галузі техніки будуть очевидні, а універсальні принципи, визначені в даному описі, можна застосовувати до інших варіацій, не відступаючи при цьому від суті і об'єму розкриття. Таким чином, розкриття призначене не для того, щоб бути обмеженим прикладами і конструктивними рішеннями, описаними в даному описі, але повинно відповідати найширшому об'єму, сумісному з принципами і новими ознаками, розкритими в даному описі. 55 ФОРМУЛА ВИНАХОДУ 60 1. Спосіб бездротового зв'язку, що містить оголошення сукупності підкадрів як підкадрів одночастотної мережі багатоадресного розсилання/широкомовного розсилання (MBSFN) для перших користувацьких обладнань (UE), відправку службових сигналів для повідомлення сукупності підкадрів як підкадрів MBSFN, 11 UA 100826 C2 5 10 15 20 25 30 35 40 45 50 55 60 динамічний вибір форматів сукупності підкадрів для других обладнань UE без відправки службових сигналів для повідомлення вибраних форматів другим обладнанням UE, при цьому формат кожного підкадру вибирається з множини форматів, і відправку передач в сукупності підкадрів, основуючись на вибраних форматах. 2. Спосіб за п. 1, в якому множина форматів містить щонайменше один формат регулярних підкадрів або щонайменше один формат підкадрів одночастотної мережі багатоадресного розсилання/широкомовного розсилання (MBSFN), або щонайменше один формат пустих підкадрів, або щонайменше один формат нових підкадрів, або їх комбінацію. 3. Спосіб за п. 2, в якому щонайменше один формат регулярних підкадрів містить перший формат регулярних підкадрів, що має специфічний для стільника опорний сигнал (CRS), що відправляється в чотирьох періодах символів підкадрів, або другий формат регулярних підкадрів, який має CRS, що відправляється в шести періодах символів підкадрів, або і той, і інший. 4. Спосіб за п. 2, в якому щонайменше один формат підкадрів MBSFN містить перший формат підкадрів MBSFN, що має специфічний для стільника опорний сигнал (CRS), що відправляється в одному періоді символів підкадрів, або другий формат підкадрів MBSFN, який має CRS, що відправляється в двох періодах символів підкадрів, або і той, і інший. 5. Спосіб за п. 1, в якому динамічний вибір форматів сукупності підкадрів містить вибір форматів сукупності підкадрів на попідкадровій основі. 6. Спосіб за п. 1, в якому відправка передач в сукупності підкадрів містить відправку специфічного для стільника опорного сигналу (CRS) в кожному підкадрі в сукупності підкадрів на основі формату підкадрів MBSFN. 7. Спосіб за п. 1, в якому множина форматів містить щонайменше один формат регулярних підкадрів і щонайменше один формат підкадрів одночастотної мережі багатоадресного розсилання/широкомовного розсилання (MBSFN), і в якому динамічний вибір форматів сукупності підкадрів містить вибір формату підкадрів MBSFN або формату регулярних підкадрів кожного підкадру в сукупності підкадрів. 8. Спосіб за п. 1, в якому множина форматів містить щонайменше один формат підкадрів одночастотної мережі багатоадресного розсилання/широкомовного розсилання (MBSFN) і щонайменше один формат пустих підкадрів, і при цьому динамічний вибір форматів сукупності підкадрів містить вибір формату підкадрів MBSFN або формату пустих підкадрів кожного підкадру в сукупності підкадрів, основуючись на кількості користувацьких обладнань (UE), що чекають прийому підкадру MBSFN, або на рівні активності обладнань UE, або і на тому, і на іншому. 9. Спосіб за п. 1, в якому інша сукупність підкадрів позначається як регулярні підкадри для перших користувацьких обладнань (UE) і конфігурується як підкадри одночастотної мережі багатоадресного розсилання/широкомовного розсилання (MBSFN) або пусті підкадри, або нові підкадри, або їх комбінація для других обладнань UE. 10. Спосіб за п. 9, що додатково містить: прийом сторінки для першого UE, реконфігурування підкадру в іншій сукупності підкадрів у регулярний підкадр у відповідь на прийом сторінки, і відправку сторінки в підкадрі для першого UE. 11. Спосіб за п. 9, що додатково містить: переведення першого UE в режим безперервного прийому (DRX) до кожного підкадру в іншій сукупності підкадрів, яка була сконфігурована як підкадри одночастотної мережі багатоадресного розсилання/широкомовного розсилання (MBSFN), або пусті підкадри, або нові підкадри, або їх комбінація для другого обладнання UE. 12. Спосіб за п. 9, в якому інша сукупність підкадрів включає в себе щонайменше один з підкадрів 0, 4, 5 і 9 для дуплексного зв'язку з частотним розділенням каналів (FDD) або щонайменше один з підкадрів 0, 1, 5 і 6 для дуплексного зв'язку з часовим розділенням каналів (TDD). 13. Пристрій для бездротового зв'язку, що містить: засіб для оголошення сукупності підкадрів як підкадрів одночастотної мережі багатоадресного розсилання/широкомовного розсилання (MBSFN) для перших користувацьких обладнань (UE), засіб для відправки службових сигналів для повідомлення сукупності підкадрів як підкадрів MBSFN, засіб для динамічного вибору форматів сукупності підкадрів для других обладнань UE без відправки службових сигналів для повідомлення вибраних форматів другим обладнанням UE, причому формат кожного підкадру вибирається з множини форматів, і 12 UA 100826 C2 5 10 15 20 25 30 35 40 45 50 55 60 засіб для відправки передач в сукупності підкадрів, основуючись на вибраних форматах. 14. Пристрій за п. 13, в якому множина форматів містить щонайменше один формат регулярних підкадрів або щонайменше один формат підкадрів одночастотної мережі багатоадресного розсилання/широкомовного розсилання (MBSFN), або щонайменше один формат пустих підкадрів, або щонайменше один формат нових підкадрів, або їх комбінацію. 15. Пристрій за п. 13, в якому засіб для динамічного вибору форматів сукупності підкадрів містить засіб для вибору форматів сукупності підкадрів на попідкадровій основі. 16. Пристрій за п. 13, в якому сукупність підкадрів позначається як регулярні підкадри для перших користувацьких обладнань (UE) і конфігурується як підкадри одночастотної мережі багатоадресного розсилання/широкомовного розсилання (MBSFN) або пусті підкадри, або нові підкадри, або їх комбінація для других обладнань UE. 17. Пристрій для бездротового зв'язку, що містить: щонайменше один процесор, виконаний з можливістю оголошувати сукупність підкадрів як підкадри одночастотної мережі багатоадресного розсилання/широкомовного розсилання (MBSFN) для перших користувацьких обладнань (UE), відправляти службові сигнали для повідомлення сукупності підкадрів як підкадрів MBSFN, динамічно вибирати формати сукупності підкадрів для других обладнань UE без відправки службових сигналів для повідомлення вибраних форматів другим обладнанням UE, при цьому формат кожного підкадру вибирається з множини форматів, і відправляти передачі в сукупності підкадрів, основуючись на вибраних форматах. 18. Пристрій за п. 17, в якому множина форматів містить щонайменше один формат регулярних підкадрів або щонайменше один формат підкадрів одночастотної мережі багатоадресного розсилання/широкомовного розсилання (MBSFN), або щонайменше один формат пустих підкадрів, або щонайменше один формат нових підкадрів, або їх комбінацію. 19. Пристрій за п. 17, в якому щонайменше один процесор виконаний з можливістю вибирати формати сукупності підкадрів на попідкадровій основі. 20. Пристрій за п. 17, в якому щонайменше один процесор виконаний з можливістю оголошувати сукупність підкадрів як підкадри одночастотної мережі багатоадресного розсилання/широкомовного розсилання (MBSFN) для перших користувацьких обладнань (UE), і динамічно вибирати формати сукупності підкадрів для других обладнань UE. 21. Пристрій за п. 17, в якому сукупність підкадрів позначається як регулярні підкадри для перших користувацьких обладнань (UE) і конфігурується як підкадри одночастотної мережі багатоадресного розсилання/широкомовного розсилання (MBSFN) або пусті підкадри, або нові підкадри, або їх комбінація для других обладнань UE. 22. Комп'ютерочитаний носій, що містить: код для спонукання щонайменше одного комп'ютера оголошувати сукупність підкадрів як підкадри одночастотної мережі багатоадресного розсилання/широкомовного розсилання (MBSFN) для перших користувацьких обладнань (UE), код для спонукання щонайменше одного комп'ютера відправляти службові сигнали для повідомлення сукупності підкадрів як підкадрів MBSFN, код для спонукання щонайменше одного комп'ютера динамічно вибирати формати сукупності підкадрів для других обладнань UE без відправки службових сигналів для повідомлення вибраних форматів другим обладнанням UE, при цьому формат кожного підкадру вибирається з множини форматів, і код для спонукання щонайменше одного комп'ютера відправляти передачі в сукупності підкадрів, основуючись на вибраних форматах. 23. Спосіб бездротового зв'язку, що містить: прийом підкадру, що має формат, який динамічно вибирається з множини форматів, при цьому підкадр оголошується як підкадр одночастотної мережі багатоадресного розсилання/широкомовного розсилання (MBSFN) для перших користувацьких обладнань (UE) і є динамічно конфігурованим для других користувацьких обладнань UE, прийом неслужбового сигналу, що вказує формат підкадру, і обробку підкадру на основі щонайменше одного з множини форматів, щоб відновити щонайменше одну передачу, відправлену в підкадрі. 24. Спосіб за п. 23, в якому множина форматів містить щонайменше один формат регулярних підкадрів або щонайменше один формат підкадрів одночастотної мережі багатоадресного розсилання/широкомовного розсилання (MBSFN), або щонайменше один формат пустих підкадрів, або щонайменше один формат нових підкадрів, або їх комбінацію. 25. Спосіб за п. 23, в якому підкадр позначається як регулярний підкадр для перших користувацьких обладнань (UE) і конфігурується як підкадр одночастотної мережі 13 UA 100826 C2 5 10 15 20 25 30 35 40 45 50 багатоадресного розсилання/широкомовного розсилання (MBSFN) або пустий підкадр, або новий підкадр для других обладнань UE. 26. Спосіб за п. 23, в якому обробка підкадру містить обробку підкадру на основі одного з множини форматів одноразово, і завершення обробки підкадру, коли з підкадру відновлена щонайменше одна передача. 27. Спосіб за п. 23, в якому обробка підкадру містить обробку першої ділянки підкадру, щоб виявити надавання низхідної лінії зв'язку для користувацького обладнання (UE), обробку другої ділянки підкадру, основуючись на надаванні низхідної лінії зв'язку, якщо воно отримане з першої ділянки підкадру, і пропускання другої ділянки підкадру, якщо надавання низхідної лінії зв'язку з першої ділянки підкадру не отримане. 28. Пристрій для бездротового зв'язку, що містить: засіб для прийому підкадру, що має формат, який динамічно вибирається з множини форматів, при цьому підкадр оголошується як підкадр одночастотної мережі багатоадресного розсилання/широкомовного розсилання (MBSFN) для перших користувацьких обладнань (UE) і є динамічно конфігурованим для других користувацьких обладнань UE, засіб для прийому неслужбового сигналу, що вказує формат підкадру, і засіб для обробки підкадру на основі щонайменше одного з множини форматів, щоб відновити щонайменше одну передачу, відправлену в підкадрі. 29. Пристрій за п. 28, в якому засіб для обробки підкадру містить засіб для обробки підкадру на основі одного з множини форматів одноразово, і засіб для завершення обробки підкадру, коли з підкадру відновлена щонайменше одна передача. 30. Пристрій за п. 28, в якому засіб для обробки підкадру містить: засіб для обробки першої ділянки підкадру, щоб виявити надавання низхідної лінії зв'язку для користувацького обладнання (UE), засіб для обробки другої ділянки підкадру, основуючись на надаванні низхідної лінії зв'язку, якщо воно отримане з першої ділянки підкадру, і засіб для пропускання другої ділянки підкадру, якщо надавання низхідної лінії зв'язку з першої ділянки підкадру не отримане. 31. Пристрій для бездротового зв'язку, що містить: щонайменше один процесор, виконаний з можливістю приймати підкадр, що має формат, який динамічно вибирається з множини форматів, при цьому підкадр оголошується як підкадр одночастотної мережі багатоадресного розсилання/широкомовного розсилання (MBSFN) для перших користувацьких обладнань (UE) і є динамічно конфігурованим для других користувацьких обладнань UE, також виконаний з можливістю приймати неслужбовий сигнал, що вказує формат підкадру, і обробляти підкадр, основуючись щонайменше на одному з множини форматів, щоб відновити щонайменше одну передачу, відправлену в підкадрі. 32. Комп'ютерочитаний носій, що містить код для спонукання щонайменше одного комп'ютера приймати підкадр, що має формат, який динамічно вибирається з множини форматів, при цьому підкадр оголошується як підкадр одночастотної мережі багатоадресного розсилання/широкомовного розсилання (MBSFN) для перших користувацьких обладнань (UE) і є динамічно конфігурованим для других користувацьких обладнань UE, код для спонукання щонайменше одного комп'ютера приймати неслужбовий сигнал, що вказує формат кадру, і код для спонукання щонайменше одного комп'ютера обробляти підкадр, основуючись щонайменше на одному з множини форматів, щоб відновити щонайменше одну передачу, відправлену в підкадрі. 14 UA 100826 C2 15 UA 100826 C2 16 UA 100826 C2 17 UA 100826 C2 18 UA 100826 C2 Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 19
