Бункер елеватора

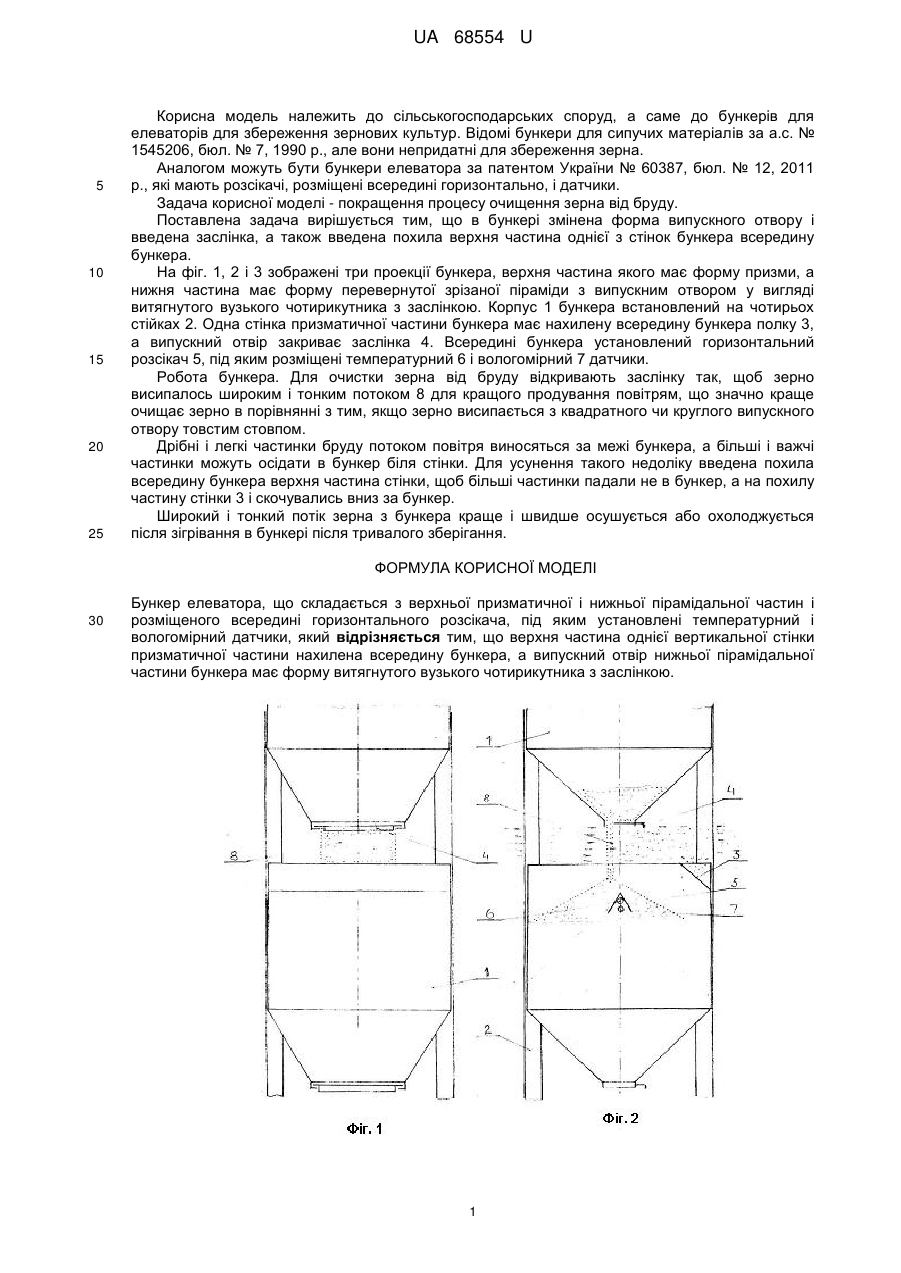

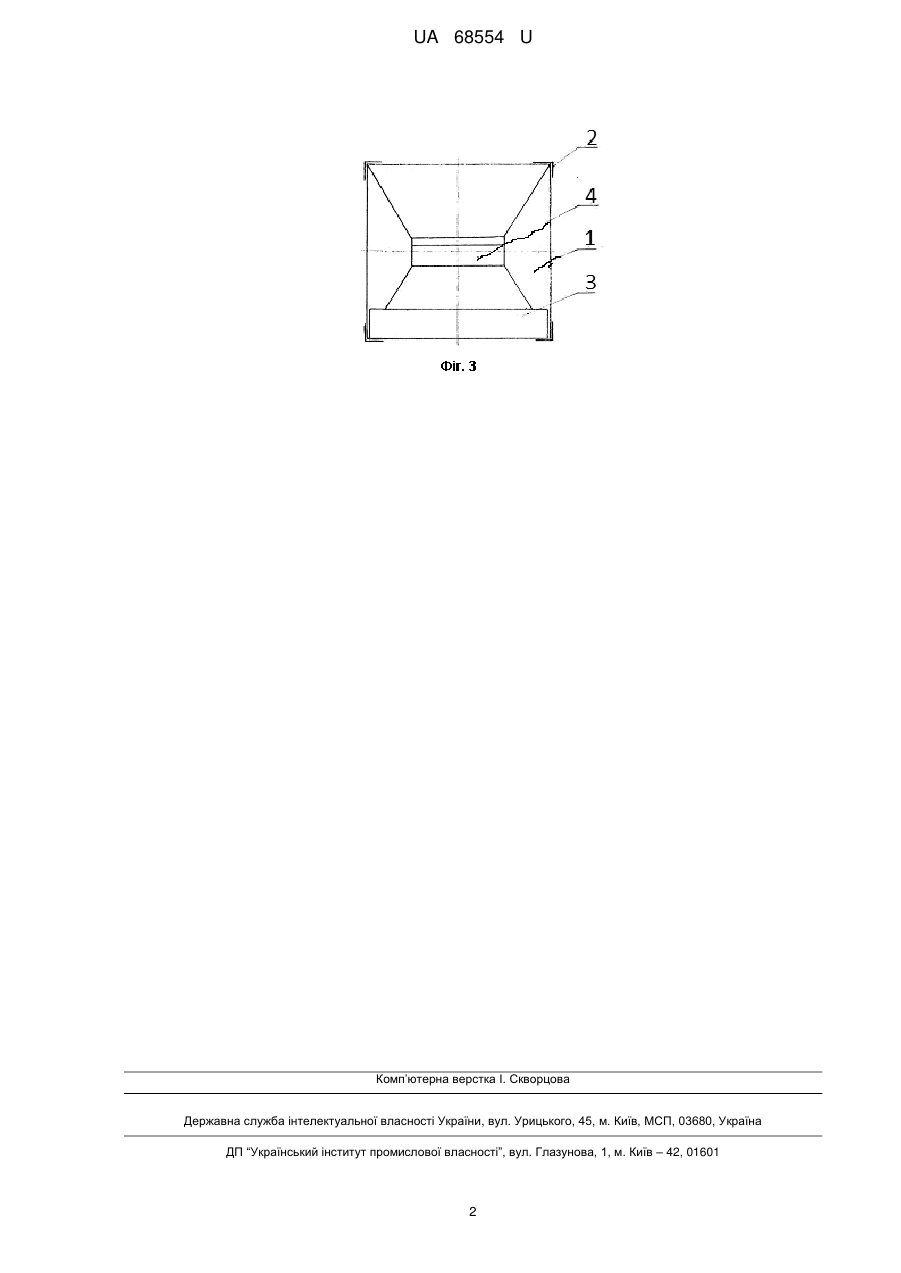

Реферат: UA 68554 U UA 68554 U 5 10 15 20 25 Корисна модель належить до сільськогосподарських споруд, а саме до бункерів для елеваторів для збереження зернових культур. Відомі бункери для сипучих матеріалів за а.с. № 1545206, бюл. № 7, 1990 р., але вони непридатні для збереження зерна. Аналогом можуть бути бункери елеватора за патентом України № 60387, бюл. № 12, 2011 р., які мають розсікачі, розміщені всередині горизонтально, і датчики. Задача корисної моделі - покращення процесу очищення зерна від бруду. Поставлена задача вирішується тим, що в бункері змінена форма випускного отвору і введена заслінка, а також введена похила верхня частина однієї з стінок бункера всередину бункера. На фіг. 1, 2 і 3 зображені три проекції бункера, верхня частина якого має форму призми, а нижня частина має форму перевернутої зрізаної піраміди з випускним отвором у вигляді витягнутого вузького чотирикутника з заслінкою. Корпус 1 бункера встановлений на чотирьох стійках 2. Одна стінка призматичної частини бункера має нахилену всередину бункера полку 3, а випускний отвір закриває заслінка 4. Всередині бункера установлений горизонтальний розсікач 5, під яким розміщені температурний 6 і вологомірний 7 датчики. Робота бункера. Для очистки зерна від бруду відкривають заслінку так, щоб зерно висипалось широким і тонким потоком 8 для кращого продування повітрям, що значно краще очищає зерно в порівнянні з тим, якщо зерно висипається з квадратного чи круглого випускного отвору товстим стовпом. Дрібні і легкі частинки бруду потоком повітря виносяться за межі бункера, а більші і важчі частинки можуть осідати в бункер біля стінки. Для усунення такого недоліку введена похила всередину бункера верхня частина стінки, щоб більші частинки падали не в бункер, а на похилу частину стінки 3 і скочувались вниз за бункер. Широкий і тонкий потік зерна з бункера краще і швидше осушується або охолоджується після зігрівання в бункері після тривалого зберігання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Бункер елеватора, що складається з верхньої призматичної і нижньої пірамідальної частин і розміщеного всередині горизонтального розсікача, під яким установлені температурний і вологомірний датчики, який відрізняється тим, що верхня частина однієї вертикальної стінки призматичної частини нахилена всередину бункера, а випускний отвір нижньої пірамідальної частини бункера має форму витягнутого вузького чотирикутника з заслінкою. 1 UA 68554 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
