Спосіб та пристрій для зменшення забруднення контрольними сигналами в бездротовій мережі
Формула / Реферат

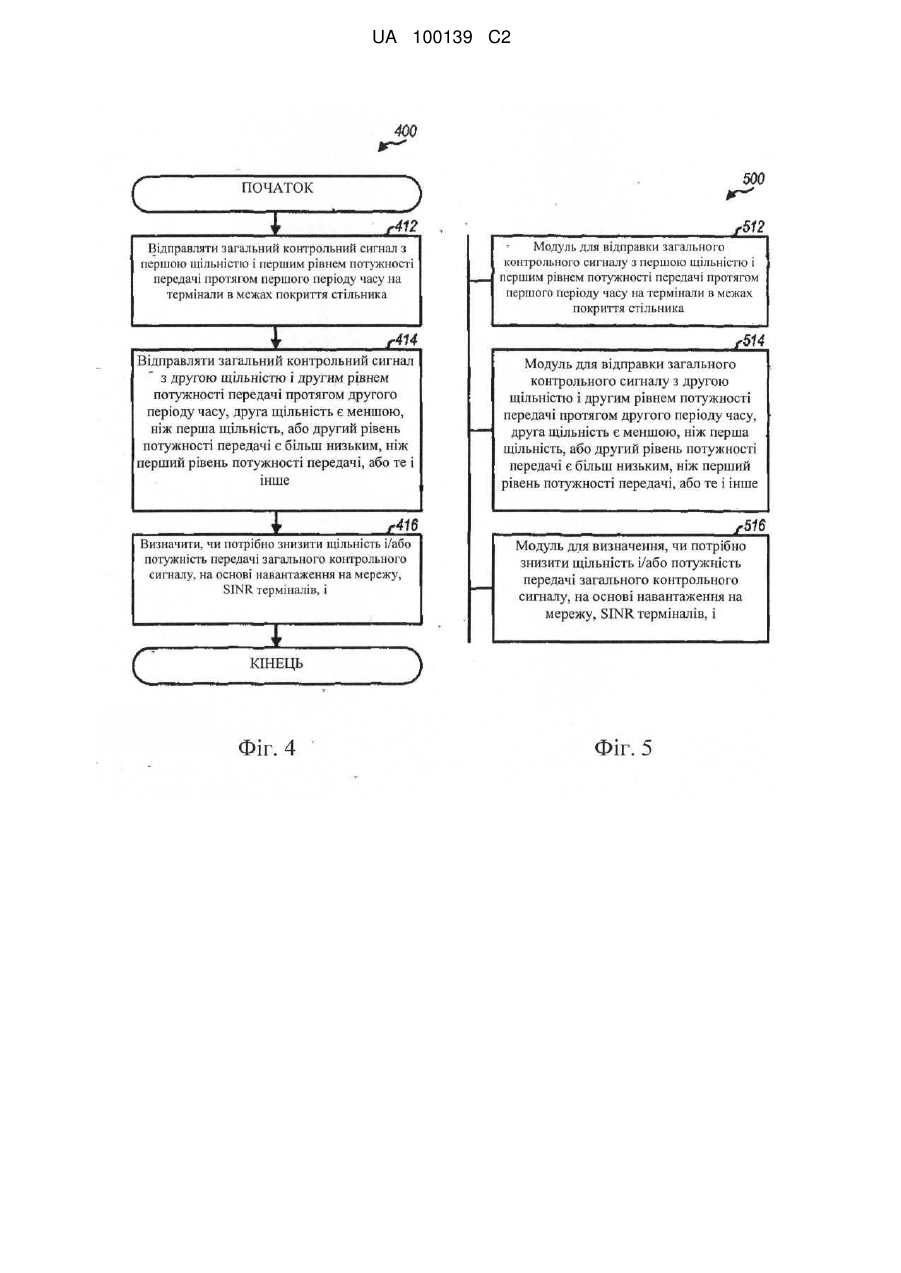

1. Спосіб бездротового зв'язку, який містить етапи, на яких:
відправляють загальний контрольний сигнал з першою щільністю і першим рівнем потужності передачі протягом першого періоду часу;
відправляють загальний контрольний сигнал з другою щільністю і другим рівнем потужності передачі протягом другого періоду часу, причому друга щільність є меншою, ніж перша щільність, або другий рівень потужності передачі є меншим, ніж перший рівень потужності передачі, або те і інше; і
визначають, чи потрібно зменшити щільність або рівень потужності передачі на основі навантаження на мережу.
2. Спосіб за п. 1, в якому визначення того, чи потрібно зменшити щільність або рівень потужності передачі додатково базується на щонайменше одному з запропонованого навантаження в стільнику, виміряного забруднення контрольними сигналами терміналів, відношення рівня сигналу до сукупного рівня взаємних перешкод і шумів (SINR) терміналів і вимог до контрольного сигналу терміналів.
3. Спосіб за п. 1, який додатково містить етап, на якому:
визначають перший і другий періоди часу на основі навантаження на мережу, навантаження на мережу є легким протягом другого періоду часу і не легким протягом першого періоду часу.
4. Спосіб за п. 1, який додатково містить етап, на якому:
визначають перший і другий періоди часу на основі відношення рівня сигналу до сукупного рівня взаємних перешкод і шумів (SINR) терміналів, SINR є високим протягом другого періоду часу і не високим протягом першого періоду часу.
5. Спосіб за п. 1, в якому загальний контрольний сигнал відправляють з меншою щільністю і на однаковому рівні потужності передачі протягом другого періоду часу в порівнянні з першим періодом часу.
6. Спосіб за п. 1, в якому загальний контрольний сигнал відправляють з однаковою щільністю і на меншому рівні потужності передачі протягом другого періоду часу в порівнянні з першим періодом часу.
7. Спосіб за п. 1, в якому друга щільність є меншою, ніж перша щільність, і при цьому загальний контрольний сигнал відправляється менш часто або на меншій кількості піднесучих, або з меншої кількості антен, або комбінація цього, протягом другого періоду часу в порівнянні з першим періодом часу.
8. Спосіб за п. 1, в якому загальний контрольний сигнал містить конфігуровану частину і неконфігуровану частину, неконфігурована частина відправляється протягом першого і другого періодів часу, а частина, що конфігурується, відправляється протягом першого періоду часу і не відправляється протягом другого періоду часу.
9. Спосіб за п. 8, в якому частина, що не конфігурується, відправляється з щонайменше однієї антени, і при цьому частина, що конфігурується, вибірково відправляється з однієї або більше додаткових антен.
10. Спосіб за п. 1, який додатково містить етап, на якому:
відправляють другий загальний контрольний сигнал з постійним рівнем потужності передачі і меншою щільністю, ніж загальний контрольний сигнал.
11. Спосіб за п. 1, який додатково містить етап, на якому:
вибирають першу схему модуляції і кодування (MCS) для термінала протягом першого періоду часу; і
вибирають другу MCS для термінала протягом другого періоду часу, при цьому загальний контрольний сигнал використовується для оцінки каналу терміналом, і при цьому друга MCS є нижчою, ніж перша MCS, щоб брати до уваги погіршення оцінки каналу протягом другого періоду часу.
12. Спосіб за п. 1, в якому перший період часу призначений для керуючої інформації, а другий період часу для даних, спосіб додатково містить етап, на якому:
відправляють керуючу інформацію протягом першого періоду часу; і
відправляють дані протягом другого періоду часу.
13. Спосіб за п. 1, який додатково містить етап, на якому:
відправляють дані поблизу загального контрольного сигналу протягом другого періоду часу, щоб поліпшувати робочі характеристики декодування для даних.
14. Спосіб за п. 1, який додатково містить етап, на якому:
відправляють інформацію, що вказує на формат загального контрольного сигналу.
15. Спосіб за п. 1, в якому сусідні стільники відправляють загальні контрольні сигнали в різних інтервалах протягом другого періоду часу при мультиплексуванні з часовим розділенням каналів (TDM) або на різних наборах піднесучих протягом другого періоду часу при мультиплексуванні з частотним розділенням каналів (FDM).
16. Спосіб за п. 1, в якому загальний контрольний сигнал містить специфічний стільнику опорний сигнал, відправлений стільником по низхідній лінії зв'язку і використовуваний для оцінки каналу терміналами.
17. Спосіб за п. 1, в якому загальний контрольний сигнал містить сигнал синхронізації, відправлений стільником по низхідній лінії зв'язку і використовуваний для входження в синхронізм із стільником терміналами.
18. Пристрій для бездротового зв'язку, який містить:
щонайменше один процесор, сконфігурований для відправлення загального контрольного сигналу з першою щільністю і першим рівнем потужності передачі протягом першого періоду часу, для відправлення загального контрольного сигналу з другою щільністю і другим рівнем потужності передачі протягом другого періоду часу, причому друга щільність є меншою, ніж перша щільність, або другий рівень потужності передачі є меншим, ніж перший рівень потужності передачі, або те і інше, і для визначення того, чи потрібно зменшити щільність або рівень потужності передачі на основі навантаження на мережу.
19. Пристрій за п. 18, в якому визначення того, чи потрібно зменшити щільність або рівень потужності передачі додатково базується на щонайменше одному з запропонованого навантаження в стільнику, виміряного забруднення контрольними сигналами терміналів, відношення рівня сигналу до сукупного рівня взаємних перешкод і шумів (SINR) терміналів і вимог до контрольного сигналу терміналів.
20. Пристрій за п. 18, в якому щонайменше один процесор сконфігурований для відправлення другого загального контрольного сигналу з постійним рівнем потужності передачі і нижчою щільністю, ніж загальний контрольний сигнал.
21. Пристрій за п. 18, в якому щонайменше один процесор сконфігурований для вибору першої схеми модуляції і кодування (MCS) для термінала протягом першого періоду часу і для вибору другої MCS для термінала протягом другого періоду часу, при цьому загальний контрольний сигнал використовується для оцінки каналу терміналом, і при цьому друга MCS є нижчою, ніж перша MCS, щоб брати до уваги погіршення оцінки каналу протягом другого періоду часу.
22. Пристрій для бездротового зв'язку, який містить:
засіб для відправлення загального контрольного сигналу з першою щільністю і першим рівнем потужності передачі протягом першого періоду часу;
засіб для відправлення загального контрольного сигналу з другою щільністю і другим рівнем потужності передачі протягом другого періоду часу, причому друга щільність є меншою, ніж перша щільність, або другий рівень потужності передачі є меншим, ніж перший рівень потужності передачі, або те і інше; і
засіб для визначення того, чи потрібно зменшити щільність або рівень потужності передачі на основі навантаження на мережу.
23. Пристрій за п. 22, в якому засіб для визначення того, чи потрібно зменшити щільність або рівень потужності передачі додатково основується на щонайменше одному з запропонованого навантаження в стільнику, виміряного забруднення контрольними сигналами терміналів, відношення рівня сигналу до сукупного рівня взаємних перешкод і шумів (SINR) терміналів і вимог до контрольного сигналу терміналів.
24. Пристрій за п. 22, який додатково містить:
засіб для відправлення другого загального контрольного сигналу з постійним рівнем потужності передачі і меншою щільністю, ніж загальний контрольний сигнал.
25. Пристрій за п. 22, який додатково містить:
засіб для вибору першої схеми модуляції і кодування (MCS) для термінала протягом першого періоду часу; і
засіб для вибору другої MCS для термінала протягом другого періоду часу, при цьому загальний контрольний сигнал використовується для оцінки каналу терміналом, і при цьому друга MCS є нижчою, ніж перша MCS, щоб брати до уваги погіршення оцінки каналу протягом другого періоду часу.
26. Комп'ютерозчитуваний носій, який містить коди, що призначають комп'ютеру:
відправляти загальний контрольний сигнал з першою щільністю і першим рівнем потужності передачі протягом першого періоду часу;
відправляти загальний контрольний сигнал з другою щільністю і другим рівнем потужності передачі протягом другого періоду часу, причому друга щільність є меншою, ніж перша щільність, або другий рівень потужності передачі є меншим, ніж перший рівень потужності передачі, або те і інше; і
визначать, чи потрібно зменшити щільність або рівень потужності передачі на основі навантаження на мережу.
27. Спосіб бездротового зв'язку, який містить етапи, на яких:
приймають загальний контрольний сигнал, відправлений стільником з першою щільністю і першим рівнем потужності передачі протягом першого періоду часу; і
приймають загальний контрольний сигнал, відправлений стільником з другою щільністю і другим рівнем потужності передачі протягом другого періоду часу, причому друга щільність є меншою, ніж перша щільність, або другий рівень потужності передачі є меншим, ніж перший рівень потужності передачі, або те і інше;
визначають, чи потрібно зменшити щільність або рівень потужності передачі на основі навантаження на мережу.
28. Спосіб за п. 27, який додатково містить етапи, на яких:
приймають другий загальний контрольний сигнал, відправлений стільником з постійним рівнем потужності передачі і меншою щільністю, ніж загальний контрольний сигнал; і
використовують щонайменше один із загального контрольного сигналу і другого загального контрольного сигналу для вибору обслуговуючого стільника.
29. Спосіб за п. 27, який додатково містить етапи, на яких:
виконують оцінку каналу на основі загального контрольного сигналу;
приймають дані, відправлені стільником відповідно до першої схеми модуляції і кодування (MCS) протягом першого періоду часу; і
приймають дані, відправлені стільником відповідно до другої MCS протягом другого періоду часу, друга MCS є нижчою, ніж перша MCS, щоб брати до уваги погіршення оцінки каналу протягом другого періоду часу.
30. Пристрій для бездротового зв'язку, який містить:
щонайменше один процесор, сконфігурований для прийому загального контрольного сигналу, відправленого стільником з першою щільністю і першим рівнем потужності передачі протягом першого періоду часу, і для прийому загального контрольного сигналу, відправленого стільником з другою щільністю і другим рівнем потужності передачі протягом другого періоду часу, причому друга щільність є меншою, ніж перша щільність, або другий рівень потужності передачі є меншим, ніж перший рівень потужності передачі, або те і інше, причому щільність або рівень потужності передачі зменшуються на основі навантаження на мережу.
31. Пристрій за п. 30, в якому щонайменше один процесор сконфігурований для прийому другого контрольного сигналу, відправленого стільником з постійним рівнем потужності передачі і меншою щільністю, ніж загальний контрольний сигнал, і для використання щонайменше одного із загального контрольного сигналу і другого загального контрольного сигналу для вибору обслуговуючого стільника.
32. Пристрій за п. 30, в якому щонайменше один процесор сконфігурований для виконання оцінки каналу на основі загального контрольного сигналу, для прийому даних, відправлених стільником відповідно до першої схеми модуляції і кодування (MCS), протягом першого періоду часу, і для прийому даних, відправлених стільником відповідно до другої MCS, протягом другого періоду часу, друга MCS є нижчою, ніж перша MCS, щоб брати до уваги погіршення оцінки каналу протягом другого періоду часу.
Текст

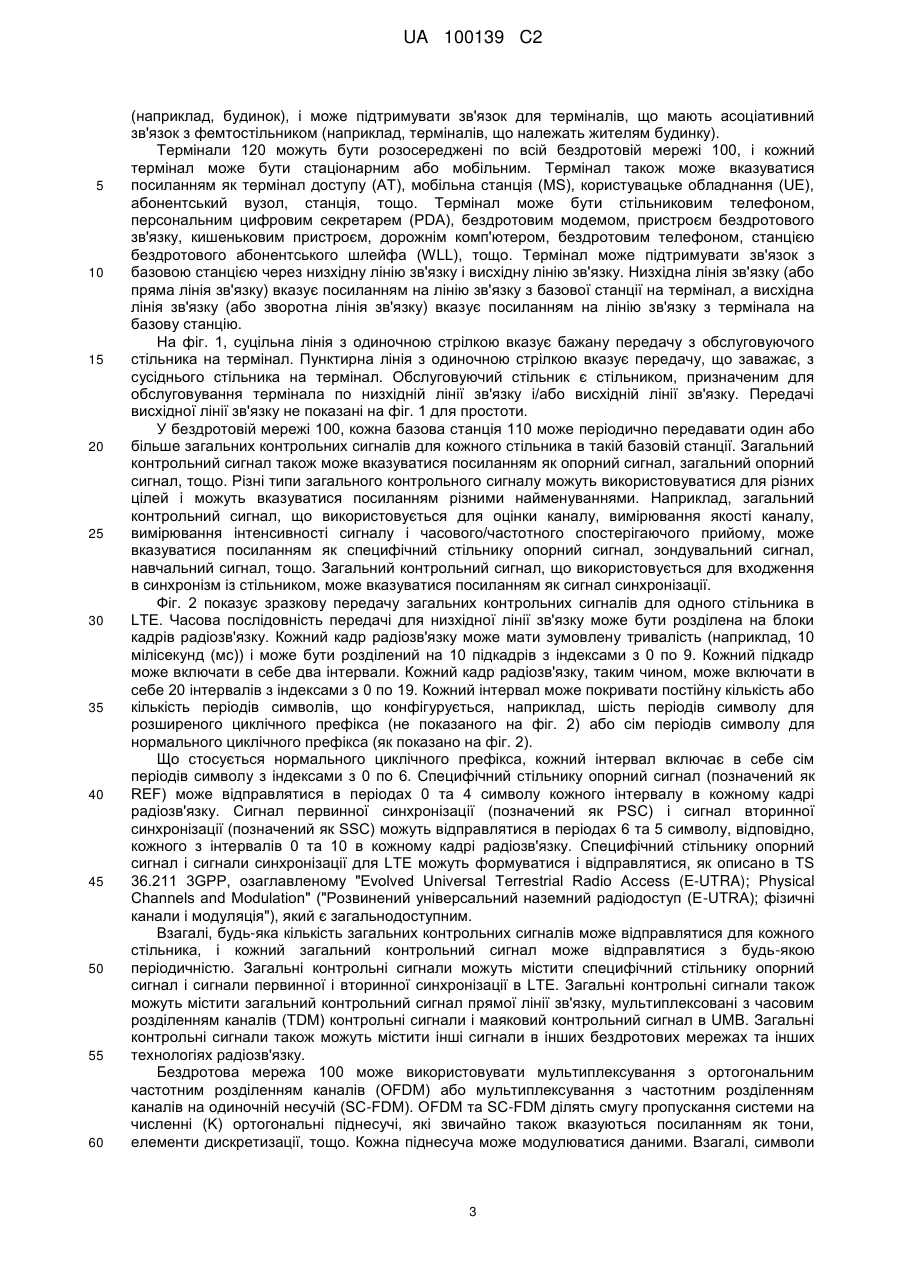

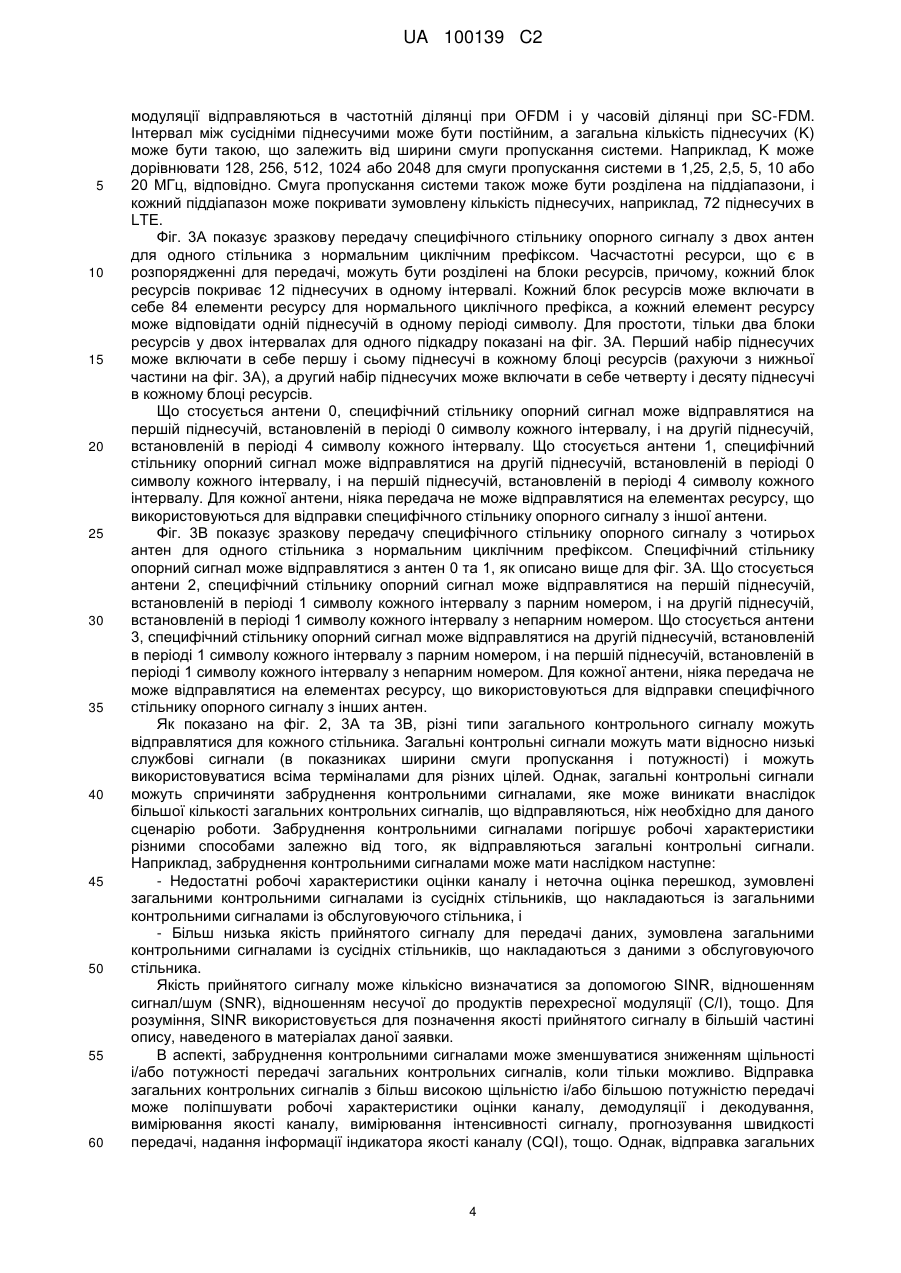

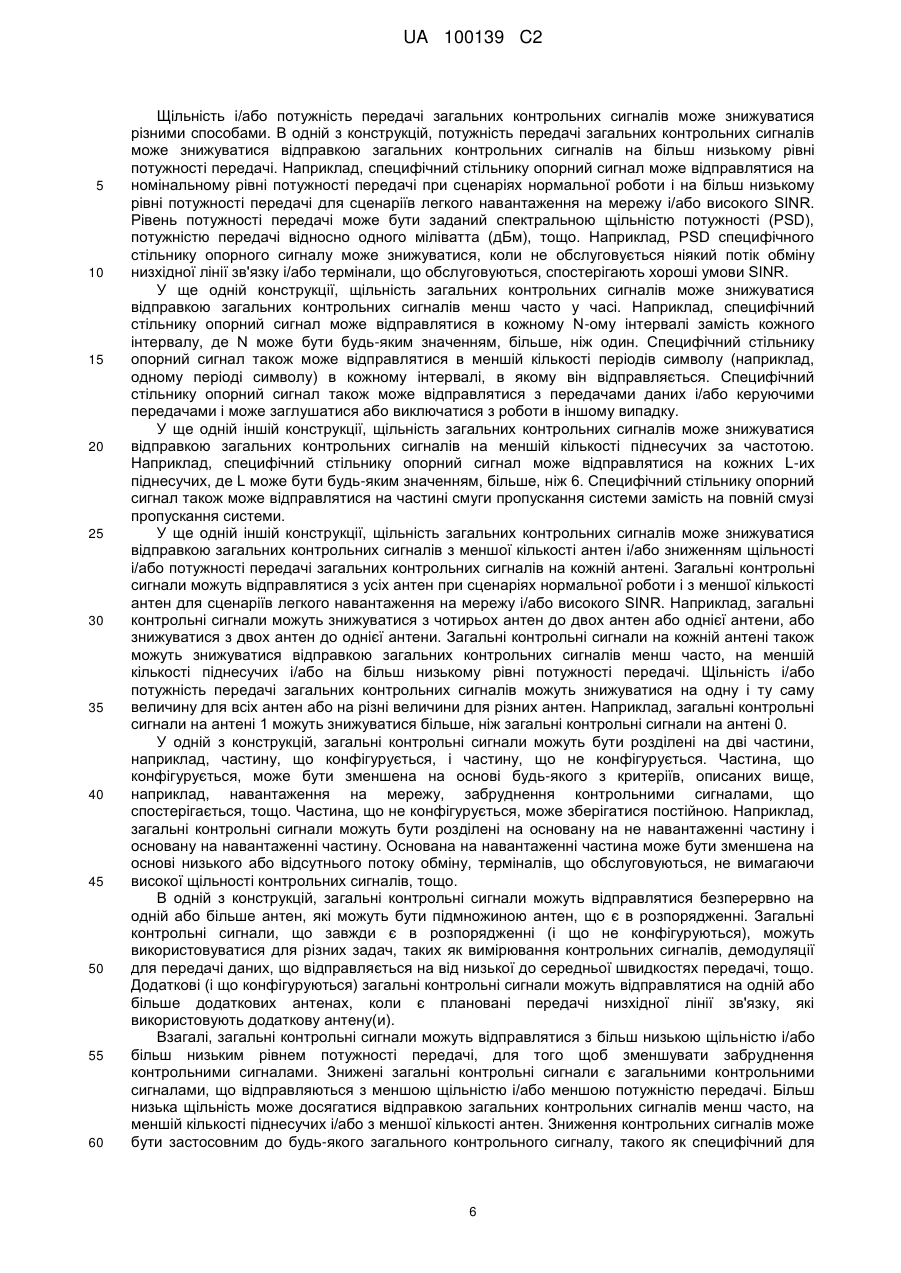

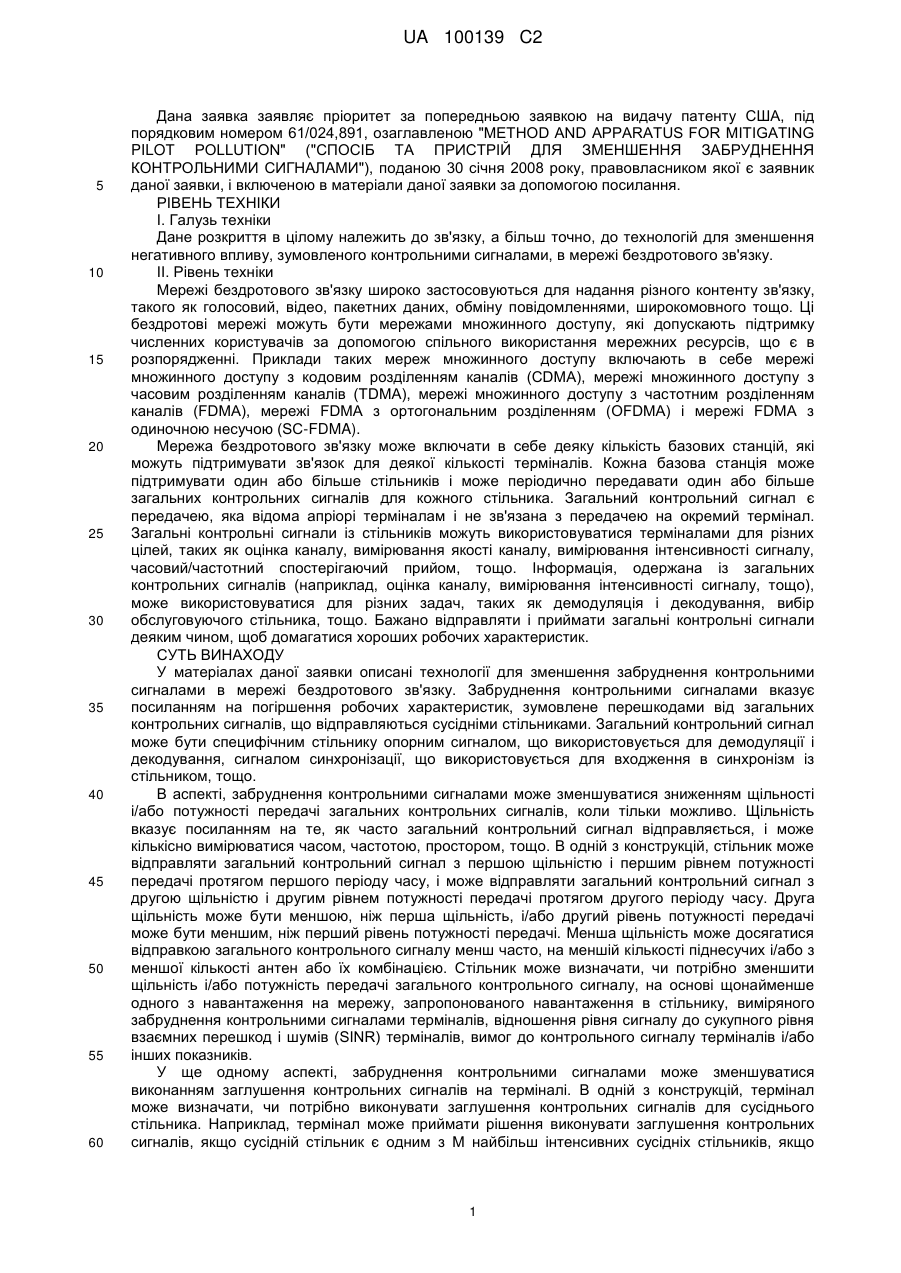

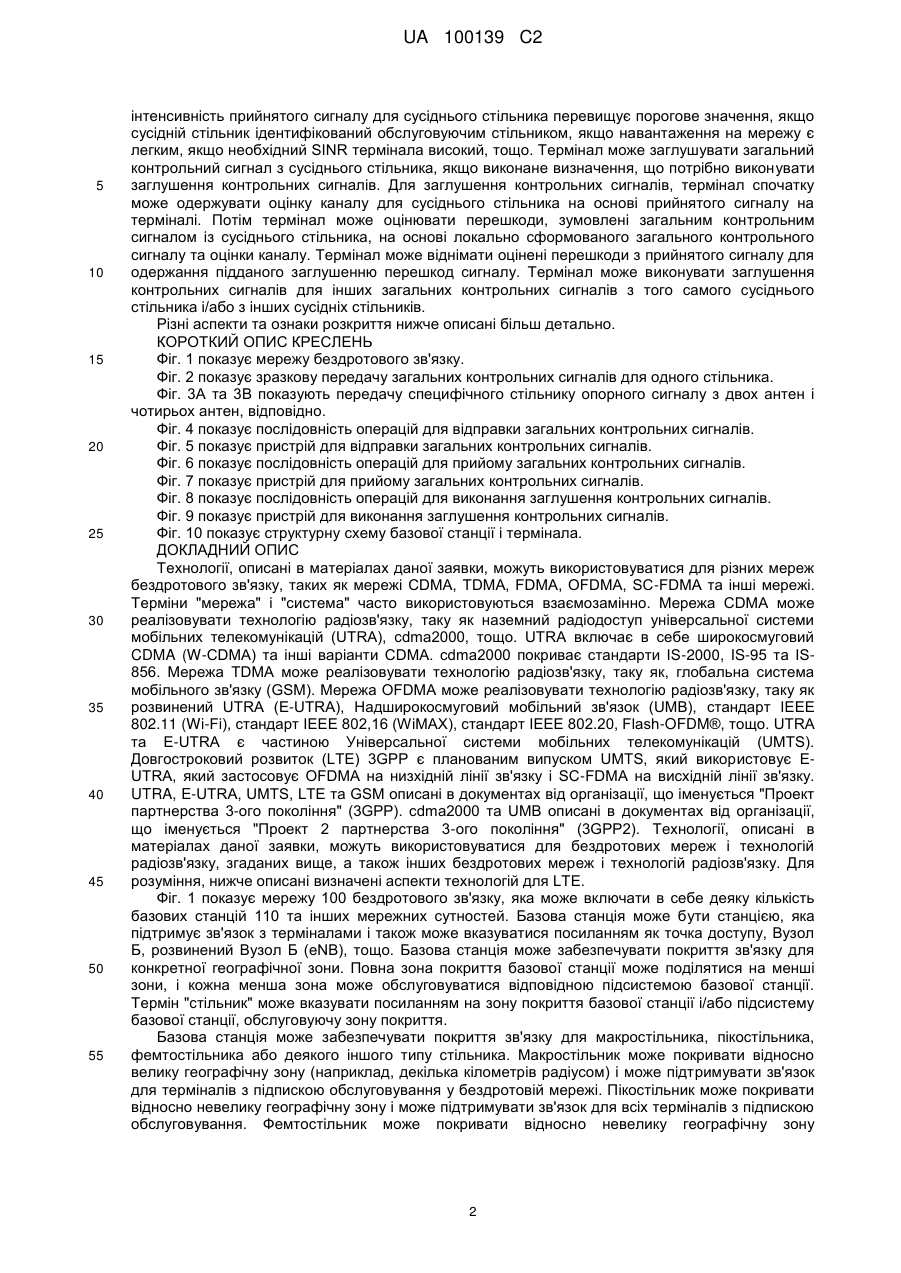

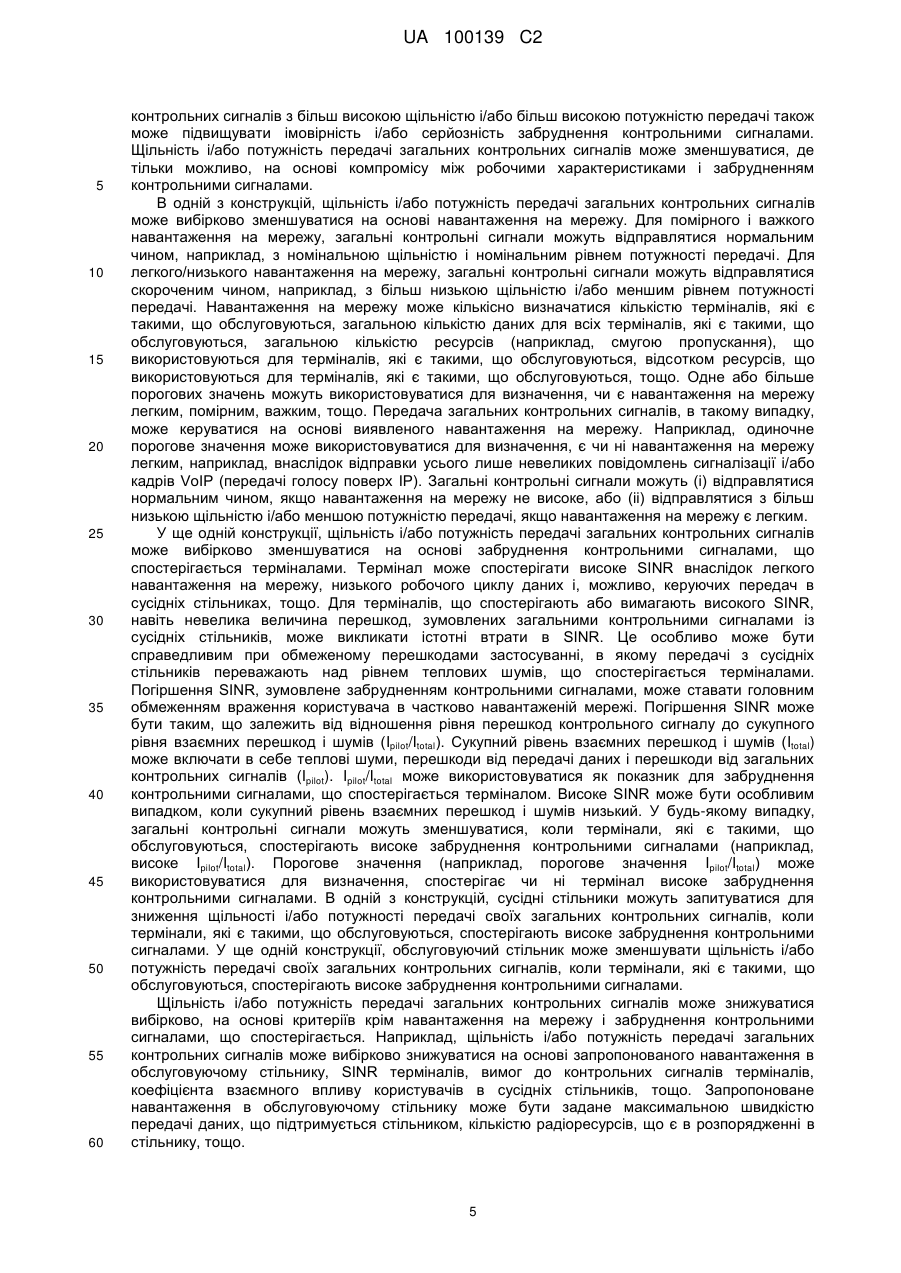

Реферат: Описані технології для зменшення забруднення контрольними сигналами у бездротовій мережі. В аспекті, забруднення контрольними сигналами може зменшуватися зниженням щільності і/або потужності передачі загальних контрольних сигналів, коли тільки можливо. Стільник може відправляти контрольний сигнал з першою щільністю і першим рівнем потужності передачі протягом першого періоду часу, і може відправляти загальний контрольний сигнал з другою щільністю і другим рівнем потужності передачі протягом другого періоду часу. Друга щільність може бути меншою, ніж перша щільність, і/або другий рівень потужності передачі може бути меншим, ніж перший рівень потужності передачі. Більш низька щільність може досягатися відправкою загального контрольного сигналу менш часто, на меншій кількості піднесучих і/або з меншої кількості антен. Стільник може визначати, чи потрібно знижувати щільність і/або потужність передачі загального контрольного сигналу, на основі навантаження на мережу, SINR терміналів тощо. В ще одному аспекті, забруднення контрольними сигналами може зменшуватися виконанням заглушення контрольних сигналів на терміналі. UA 100139 C2 (12) UA 100139 C2 UA 100139 C2 5 10 15 20 25 30 35 40 45 50 55 60 Дана заявка заявляє пріоритет за попередньою заявкою на видачу патенту США, під порядковим номером 61/024,891, озаглавленою "METHOD AND APPARATUS FOR MITIGATING PILOT POLLUTION" ("СПОСІБ ТА ПРИСТРІЙ ДЛЯ ЗМЕНШЕННЯ ЗАБРУДНЕННЯ КОНТРОЛЬНИМИ СИГНАЛАМИ"), поданою 30 січня 2008 року, правовласником якої є заявник даної заявки, і включеною в матеріали даної заявки за допомогою посилання. РІВЕНЬ ТЕХНІКИ I. Галузь техніки Дане розкриття в цілому належить до зв'язку, а більш точно, до технологій для зменшення негативного впливу, зумовленого контрольними сигналами, в мережі бездротового зв'язку. II. Рівень техніки Мережі бездротового зв'язку широко застосовуються для надання різного контенту зв'язку, такого як голосовий, відео, пакетних даних, обміну повідомленнями, широкомовного тощо. Ці бездротові мережі можуть бути мережами множинного доступу, які допускають підтримку численних користувачів за допомогою спільного використання мережних ресурсів, що є в розпорядженні. Приклади таких мереж множинного доступу включають в себе мережі множинного доступу з кодовим розділенням каналів (CDMA), мережі множинного доступу з часовим розділенням каналів (TDMA), мережі множинного доступу з частотним розділенням каналів (FDMA), мережі FDMA з ортогональним розділенням (OFDMA) і мережі FDMA з одиночною несучою (SC-FDMA). Мережа бездротового зв'язку може включати в себе деяку кількість базових станцій, які можуть підтримувати зв'язок для деякої кількості терміналів. Кожна базова станція може підтримувати один або більше стільників і може періодично передавати один або більше загальних контрольних сигналів для кожного стільника. Загальний контрольний сигнал є передачею, яка відома апріорі терміналам і не зв'язана з передачею на окремий термінал. Загальні контрольні сигнали із стільників можуть використовуватися терміналами для різних цілей, таких як оцінка каналу, вимірювання якості каналу, вимірювання інтенсивності сигналу, часовий/частотний спостерігаючий прийом, тощо. Інформація, одержана із загальних контрольних сигналів (наприклад, оцінка каналу, вимірювання інтенсивності сигналу, тощо), може використовуватися для різних задач, таких як демодуляція і декодування, вибір обслуговуючого стільника, тощо. Бажано відправляти і приймати загальні контрольні сигнали деяким чином, щоб домагатися хороших робочих характеристик. СУТЬ ВИНАХОДУ У матеріалах даної заявки описані технології для зменшення забруднення контрольними сигналами в мережі бездротового зв'язку. Забруднення контрольними сигналами вказує посиланням на погіршення робочих характеристик, зумовлене перешкодами від загальних контрольних сигналів, що відправляються сусідніми стільниками. Загальний контрольний сигнал може бути специфічним стільнику опорним сигналом, що використовується для демодуляції і декодування, сигналом синхронізації, що використовується для входження в синхронізм із стільником, тощо. В аспекті, забруднення контрольними сигналами може зменшуватися зниженням щільності і/або потужності передачі загальних контрольних сигналів, коли тільки можливо. Щільність вказує посиланням на те, як часто загальний контрольний сигнал відправляється, і може кількісно вимірюватися часом, частотою, простором, тощо. В одній з конструкцій, стільник може відправляти загальний контрольний сигнал з першою щільністю і першим рівнем потужності передачі протягом першого періоду часу, і може відправляти загальний контрольний сигнал з другою щільністю і другим рівнем потужності передачі протягом другого періоду часу. Друга щільність може бути меншою, ніж перша щільність, і/або другий рівень потужності передачі може бути меншим, ніж перший рівень потужності передачі. Менша щільність може досягатися відправкою загального контрольного сигналу менш часто, на меншій кількості піднесучих і/або з меншої кількості антен або їх комбінацією. Стільник може визначати, чи потрібно зменшити щільність і/або потужність передачі загального контрольного сигналу, на основі щонайменше одного з навантаження на мережу, запропонованого навантаження в стільнику, виміряного забруднення контрольними сигналами терміналів, відношення рівня сигналу до сукупного рівня взаємних перешкод і шумів (SINR) терміналів, вимог до контрольного сигналу терміналів і/або інших показників. У ще одному аспекті, забруднення контрольними сигналами може зменшуватися виконанням заглушення контрольних сигналів на терміналі. В одній з конструкцій, термінал може визначати, чи потрібно виконувати заглушення контрольних сигналів для сусіднього стільника. Наприклад, термінал може приймати рішення виконувати заглушення контрольних сигналів, якщо сусідній стільник є одним з M найбільш інтенсивних сусідніх стільників, якщо 1 UA 100139 C2 5 10 15 20 25 30 35 40 45 50 55 інтенсивність прийнятого сигналу для сусіднього стільника перевищує порогове значення, якщо сусідній стільник ідентифікований обслуговуючим стільником, якщо навантаження на мережу є легким, якщо необхідний SINR термінала високий, тощо. Термінал може заглушувати загальний контрольний сигнал з сусіднього стільника, якщо виконане визначення, що потрібно виконувати заглушення контрольних сигналів. Для заглушення контрольних сигналів, термінал спочатку може одержувати оцінку каналу для сусіднього стільника на основі прийнятого сигналу на терміналі. Потім термінал може оцінювати перешкоди, зумовлені загальним контрольним сигналом із сусіднього стільника, на основі локально сформованого загального контрольного сигналу та оцінки каналу. Термінал може віднімати оцінені перешкоди з прийнятого сигналу для одержання підданого заглушенню перешкод сигналу. Термінал може виконувати заглушення контрольних сигналів для інших загальних контрольних сигналів з того самого сусіднього стільника і/або з інших сусідніх стільників. Різні аспекти та ознаки розкриття нижче описані більш детально. КОРОТКИЙ ОПИС КРЕСЛЕНЬ Фіг. 1 показує мережу бездротового зв'язку. Фіг. 2 показує зразкову передачу загальних контрольних сигналів для одного стільника. Фіг. 3A та 3B показують передачу специфічного стільнику опорного сигналу з двох антен і чотирьох антен, відповідно. Фіг. 4 показує послідовність операцій для відправки загальних контрольних сигналів. Фіг. 5 показує пристрій для відправки загальних контрольних сигналів. Фіг. 6 показує послідовність операцій для прийому загальних контрольних сигналів. Фіг. 7 показує пристрій для прийому загальних контрольних сигналів. Фіг. 8 показує послідовність операцій для виконання заглушення контрольних сигналів. Фіг. 9 показує пристрій для виконання заглушення контрольних сигналів. Фіг. 10 показує структурну схему базової станції і термінала. ДОКЛАДНИЙ ОПИС Технології, описані в матеріалах даної заявки, можуть використовуватися для різних мереж бездротового зв'язку, таких як мережі CDMA, TDMA, FDMA, OFDMA, SC-FDMA та інші мережі. Терміни "мережа" і "система" часто використовуються взаємозамінно. Мережа CDMA може реалізовувати технологію радіозв'язку, таку як наземний радіодоступ універсальної системи мобільних телекомунікацій (UTRA), cdma2000, тощо. UTRA включає в себе широкосмуговий CDMA (W-CDMA) та інші варіанти CDMA. cdma2000 покриває стандарти IS-2000, IS-95 та IS856. Мережа TDMA може реалізовувати технологію радіозв'язку, таку як, глобальна система мобільного зв'язку (GSM). Мережа OFDMA може реалізовувати технологію радіозв'язку, таку як розвинений UTRA (E-UTRA), Надширокосмуговий мобільний зв'язок (UMB), стандарт IEEE 802.11 (Wi-Fi), стандарт IEEE 802,16 (WiMAX), стандарт IEEE 802.20, Flash-OFDM®, тощо. UTRA та E-UTRA є частиною Універсальної системи мобільних телекомунікацій (UMTS). Довгостроковий розвиток (LTE) 3GPP є планованим випуском UMTS, який використовує EUTRA, який застосовує OFDMA на низхідній лінії зв'язку і SC-FDMA на висхідній лінії зв'язку. UTRA, E-UTRA, UMTS, LTE та GSM описані в документах від організації, що іменується "Проект партнерства 3-ого покоління" (3GPP). cdma2000 та UMB описані в документах від організації, що іменується "Проект 2 партнерства 3-ого покоління" (3GPP2). Технології, описані в матеріалах даної заявки, можуть використовуватися для бездротових мереж і технологій радіозв'язку, згаданих вище, а також інших бездротових мереж і технологій радіозв'язку. Для розуміння, нижче описані визначені аспекти технологій для LTE. Фіг. 1 показує мережу 100 бездротового зв'язку, яка може включати в себе деяку кількість базових станцій 110 та інших мережних сутностей. Базова станція може бути станцією, яка підтримує зв'язок з терміналами і також може вказуватися посиланням як точка доступу, Вузол Б, розвинений Вузол Б (eNB), тощо. Базова станція може забезпечувати покриття зв'язку для конкретної географічної зони. Повна зона покриття базової станції може поділятися на менші зони, і кожна менша зона може обслуговуватися відповідною підсистемою базової станції. Термін "стільник" може вказувати посиланням на зону покриття базової станції і/або підсистему базової станції, обслуговуючу зону покриття. Базова станція може забезпечувати покриття зв'язку для макростільника, пікостільника, фемтостільника або деякого іншого типу стільника. Макростільник може покривати відносно велику географічну зону (наприклад, декілька кілометрів радіусом) і може підтримувати зв'язок для терміналів з підпискою обслуговування у бездротовій мережі. Пікостільник може покривати відносно невелику географічну зону і може підтримувати зв'язок для всіх терміналів з підпискою обслуговування. Фемтостільник може покривати відносно невелику географічну зону 2 UA 100139 C2 5 10 15 20 25 30 35 40 45 50 55 60 (наприклад, будинок), і може підтримувати зв'язок для терміналів, що мають асоціативний зв'язок з фемтостільником (наприклад, терміналів, що належать жителям будинку). Термінали 120 можуть бути розосереджені по всій бездротовій мережі 100, і кожний термінал може бути стаціонарним або мобільним. Термінал також може вказуватися посиланням як термінал доступу (AT), мобільна станція (MS), користувацьке обладнання (UE), абонентський вузол, станція, тощо. Термінал може бути стільниковим телефоном, персональним цифровим секретарем (PDA), бездротовим модемом, пристроєм бездротового зв'язку, кишеньковим пристроєм, дорожнім комп'ютером, бездротовим телефоном, станцією бездротового абонентського шлейфа (WLL), тощо. Термінал може підтримувати зв'язок з базовою станцією через низхідну лінію зв'язку і висхідну лінію зв'язку. Низхідна лінія зв'язку (або пряма лінія зв'язку) вказує посиланням на лінію зв'язку з базової станції на термінал, а висхідна лінія зв'язку (або зворотна лінія зв'язку) вказує посиланням на лінію зв'язку з термінала на базову станцію. На фіг. 1, суцільна лінія з одиночною стрілкою вказує бажану передачу з обслуговуючого стільника на термінал. Пунктирна лінія з одиночною стрілкою вказує передачу, що заважає, з сусіднього стільника на термінал. Обслуговуючий стільник є стільником, призначеним для обслуговування термінала по низхідній лінії зв'язку і/або висхідній лінії зв'язку. Передачі висхідної лінії зв'язку не показані на фіг. 1 для простоти. У бездротовій мережі 100, кожна базова станція 110 може періодично передавати один або більше загальних контрольних сигналів для кожного стільника в такій базовій станції. Загальний контрольний сигнал також може вказуватися посиланням як опорний сигнал, загальний опорний сигнал, тощо. Різні типи загального контрольного сигналу можуть використовуватися для різних цілей і можуть вказуватися посиланням різними найменуваннями. Наприклад, загальний контрольний сигнал, що використовується для оцінки каналу, вимірювання якості каналу, вимірювання інтенсивності сигналу і часового/частотного спостерігаючого прийому, може вказуватися посиланням як специфічний стільнику опорний сигнал, зондувальний сигнал, навчальний сигнал, тощо. Загальний контрольний сигнал, що використовується для входження в синхронізм із стільником, може вказуватися посиланням як сигнал синхронізації. Фіг. 2 показує зразкову передачу загальних контрольних сигналів для одного стільника в LTE. Часова послідовність передачі для низхідної лінії зв'язку може бути розділена на блоки кадрів радіозв'язку. Кожний кадр радіозв'язку може мати зумовлену тривалість (наприклад, 10 мілісекунд (мс)) і може бути розділений на 10 підкадрів з індексами з 0 по 9. Кожний підкадр може включати в себе два інтервали. Кожний кадр радіозв'язку, таким чином, може включати в себе 20 інтервалів з індексами з 0 по 19. Кожний інтервал може покривати постійну кількість або кількість періодів символів, що конфігурується, наприклад, шість періодів символу для розширеного циклічного префікса (не показаного на фіг. 2) або сім періодів символу для нормального циклічного префікса (як показано на фіг. 2). Що стосується нормального циклічного префікса, кожний інтервал включає в себе сім періодів символу з індексами з 0 по 6. Специфічний стільнику опорний сигнал (позначений як REF) може відправлятися в періодах 0 та 4 символу кожного інтервалу в кожному кадрі радіозв'язку. Сигнал первинної синхронізації (позначений як PSC) і сигнал вторинної синхронізації (позначений як SSC) можуть відправлятися в періодах 6 та 5 символу, відповідно, кожного з інтервалів 0 та 10 в кожному кадрі радіозв'язку. Специфічний стільнику опорний сигнал і сигнали синхронізації для LTE можуть формуватися і відправлятися, як описано в TS 36.211 3GPP, озаглавленому "Evolved Universal Terrestrial Radio Access (E-UTRA); Physical Channels and Modulation" ("Розвинений універсальний наземний радіодоступ (E-UTRA); фізичні канали і модуляція"), який є загальнодоступним. Взагалі, будь-яка кількість загальних контрольних сигналів може відправлятися для кожного стільника, і кожний загальний контрольний сигнал може відправлятися з будь-якою періодичністю. Загальні контрольні сигнали можуть містити специфічний стільнику опорний сигнал і сигнали первинної і вторинної синхронізації в LTE. Загальні контрольні сигнали також можуть містити загальний контрольний сигнал прямої лінії зв'язку, мультиплексовані з часовим розділенням каналів (TDM) контрольні сигнали і маяковий контрольний сигнал в UMB. Загальні контрольні сигнали також можуть містити інші сигнали в інших бездротових мережах та інших технологіях радіозв'язку. Бездротова мережа 100 може використовувати мультиплексування з ортогональним частотним розділенням каналів (OFDM) або мультиплексування з частотним розділенням каналів на одиночній несучій (SC-FDM). OFDM та SC-FDM ділять смугу пропускання системи на численні (K) ортогональні піднесучі, які звичайно також вказуються посиланням як тони, елементи дискретизації, тощо. Кожна піднесуча може модулюватися даними. Взагалі, символи 3 UA 100139 C2 5 10 15 20 25 30 35 40 45 50 55 60 модуляції відправляються в частотній ділянці при OFDM і у часовій ділянці при SC-FDM. Інтервал між сусідніми піднесучими може бути постійним, а загальна кількість піднесучих (K) може бути такою, що залежить від ширини смуги пропускання системи. Наприклад, K може дорівнювати 128, 256, 512, 1024 або 2048 для смуги пропускання системи в 1,25, 2,5, 5, 10 або 20 МГц, відповідно. Смуга пропускання системи також може бути розділена на піддіапазони, і кожний піддіапазон може покривати зумовлену кількість піднесучих, наприклад, 72 піднесучих в LTE. Фіг. 3A показує зразкову передачу специфічного стільнику опорного сигналу з двох антен для одного стільника з нормальним циклічним префіксом. Часчастотні ресурси, що є в розпорядженні для передачі, можуть бути розділені на блоки ресурсів, причому, кожний блок ресурсів покриває 12 піднесучих в одному інтервалі. Кожний блок ресурсів може включати в себе 84 елементи ресурсу для нормального циклічного префікса, а кожний елемент ресурсу може відповідати одній піднесучій в одному періоді символу. Для простоти, тільки два блоки ресурсів у двох інтервалах для одного підкадру показані на фіг. 3A. Перший набір піднесучих може включати в себе першу і сьому піднесучі в кожному блоці ресурсів (рахуючи з нижньої частини на фіг. 3A), а другий набір піднесучих може включати в себе четверту і десяту піднесучі в кожному блоці ресурсів. Що стосується антени 0, специфічний стільнику опорний сигнал може відправлятися на першій піднесучій, встановленій в періоді 0 символу кожного інтервалу, і на другій піднесучій, встановленій в періоді 4 символу кожного інтервалу. Що стосується антени 1, специфічний стільнику опорний сигнал може відправлятися на другій піднесучій, встановленій в періоді 0 символу кожного інтервалу, і на першій піднесучій, встановленій в періоді 4 символу кожного інтервалу. Для кожної антени, ніяка передача не може відправлятися на елементах ресурсу, що використовуються для відправки специфічного стільнику опорного сигналу з іншої антени. Фіг. 3B показує зразкову передачу специфічного стільнику опорного сигналу з чотирьох антен для одного стільника з нормальним циклічним префіксом. Специфічний стільнику опорний сигнал може відправлятися з антен 0 та 1, як описано вище для фіг. 3A. Що стосується антени 2, специфічний стільнику опорний сигнал може відправлятися на першій піднесучій, встановленій в періоді 1 символу кожного інтервалу з парним номером, і на другій піднесучій, встановленій в періоді 1 символу кожного інтервалу з непарним номером. Що стосується антени 3, специфічний стільнику опорний сигнал може відправлятися на другій піднесучій, встановленій в періоді 1 символу кожного інтервалу з парним номером, і на першій піднесучій, встановленій в періоді 1 символу кожного інтервалу з непарним номером. Для кожної антени, ніяка передача не може відправлятися на елементах ресурсу, що використовуються для відправки специфічного стільнику опорного сигналу з інших антен. Як показано на фіг. 2, 3A та 3B, різні типи загального контрольного сигналу можуть відправлятися для кожного стільника. Загальні контрольні сигнали можуть мати відносно низькі службові сигнали (в показниках ширини смуги пропускання і потужності) і можуть використовуватися всіма терміналами для різних цілей. Однак, загальні контрольні сигнали можуть спричиняти забруднення контрольними сигналами, яке може виникати внаслідок більшої кількості загальних контрольних сигналів, що відправляються, ніж необхідно для даного сценарію роботи. Забруднення контрольними сигналами погіршує робочі характеристики різними способами залежно від того, як відправляються загальні контрольні сигнали. Наприклад, забруднення контрольними сигналами може мати наслідком наступне: - Недостатні робочі характеристики оцінки каналу і неточна оцінка перешкод, зумовлені загальними контрольними сигналами із сусідніх стільників, що накладаються із загальними контрольними сигналами із обслуговуючого стільника, і - Більш низька якість прийнятого сигналу для передачі даних, зумовлена загальними контрольними сигналами із сусідніх стільників, що накладаються з даними з обслуговуючого стільника. Якість прийнятого сигналу може кількісно визначатися за допомогою SINR, відношенням сигнал/шум (SNR), відношенням несучої до продуктів перехресної модуляції (С/I), тощо. Для розуміння, SINR використовується для позначення якості прийнятого сигналу в більшій частині опису, наведеного в матеріалах даної заявки. В аспекті, забруднення контрольними сигналами може зменшуватися зниженням щільності і/або потужності передачі загальних контрольних сигналів, коли тільки можливо. Відправка загальних контрольних сигналів з більш високою щільністю і/або більшою потужністю передачі може поліпшувати робочі характеристики оцінки каналу, демодуляції і декодування, вимірювання якості каналу, вимірювання інтенсивності сигналу, прогнозування швидкості передачі, надання інформації індикатора якості каналу (CQI), тощо. Однак, відправка загальних 4 UA 100139 C2 5 10 15 20 25 30 35 40 45 50 55 60 контрольних сигналів з більш високою щільністю і/або більш високою потужністю передачі також може підвищувати імовірність і/або серйозність забруднення контрольними сигналами. Щільність і/або потужність передачі загальних контрольних сигналів може зменшуватися, де тільки можливо, на основі компромісу між робочими характеристиками і забрудненням контрольними сигналами. В одній з конструкцій, щільність і/або потужність передачі загальних контрольних сигналів може вибірково зменшуватися на основі навантаження на мережу. Для помірного і важкого навантаження на мережу, загальні контрольні сигнали можуть відправлятися нормальним чином, наприклад, з номінальною щільністю і номінальним рівнем потужності передачі. Для легкого/низького навантаження на мережу, загальні контрольні сигнали можуть відправлятися скороченим чином, наприклад, з більш низькою щільністю і/або меншим рівнем потужності передачі. Навантаження на мережу може кількісно визначатися кількістю терміналів, які є такими, що обслуговуються, загальною кількістю даних для всіх терміналів, які є такими, що обслуговуються, загальною кількістю ресурсів (наприклад, смугою пропускання), що використовуються для терміналів, які є такими, що обслуговуються, відсотком ресурсів, що використовуються для терміналів, які є такими, що обслуговуються, тощо. Одне або більше порогових значень можуть використовуватися для визначення, чи є навантаження на мережу легким, помірним, важким, тощо. Передача загальних контрольних сигналів, в такому випадку, може керуватися на основі виявленого навантаження на мережу. Наприклад, одиночне порогове значення може використовуватися для визначення, є чи ні навантаження на мережу легким, наприклад, внаслідок відправки усього лише невеликих повідомлень сигналізації і/або кадрів VoIP (передачі голосу поверх IP). Загальні контрольні сигнали можуть (i) відправлятися нормальним чином, якщо навантаження на мережу не високе, або (ii) відправлятися з більш низькою щільністю і/або меншою потужністю передачі, якщо навантаження на мережу є легким. У ще одній конструкції, щільність і/або потужність передачі загальних контрольних сигналів може вибірково зменшуватися на основі забруднення контрольними сигналами, що спостерігається терміналами. Термінал може спостерігати високе SINR внаслідок легкого навантаження на мережу, низького робочого циклу даних і, можливо, керуючих передач в сусідніх стільниках, тощо. Для терміналів, що спостерігають або вимагають високого SINR, навіть невелика величина перешкод, зумовлених загальними контрольними сигналами із сусідніх стільників, може викликати істотні втрати в SINR. Це особливо може бути справедливим при обмеженому перешкодами застосуванні, в якому передачі з сусідніх стільників переважають над рівнем теплових шумів, що спостерігається терміналами. Погіршення SINR, зумовлене забрудненням контрольними сигналами, може ставати головним обмеженням враження користувача в частково навантаженій мережі. Погіршення SINR може бути таким, що залежить від відношення рівня перешкод контрольного сигналу до сукупного рівня взаємних перешкод і шумів (Ipilot/Itotal). Сукупний рівень взаємних перешкод і шумів (Itotal) може включати в себе теплові шуми, перешкоди від передачі даних і перешкоди від загальних контрольних сигналів (Ipilot). Ipilot/Itotal може використовуватися як показник для забруднення контрольними сигналами, що спостерігається терміналом. Високе SINR може бути особливим випадком, коли сукупний рівень взаємних перешкод і шумів низький. У будь-якому випадку, загальні контрольні сигнали можуть зменшуватися, коли термінали, які є такими, що обслуговуються, спостерігають високе забруднення контрольними сигналами (наприклад, високе Ipilot/Itotal). Порогове значення (наприклад, порогове значення Ipilot/Itotal) може використовуватися для визначення, спостерігає чи ні термінал високе забруднення контрольними сигналами. В одній з конструкцій, сусідні стільники можуть запитуватися для зниження щільності і/або потужності передачі своїх загальних контрольних сигналів, коли термінали, які є такими, що обслуговуються, спостерігають високе забруднення контрольними сигналами. У ще одній конструкції, обслуговуючий стільник може зменшувати щільність і/або потужність передачі своїх загальних контрольних сигналів, коли термінали, які є такими, що обслуговуються, спостерігають високе забруднення контрольними сигналами. Щільність і/або потужність передачі загальних контрольних сигналів може знижуватися вибірково, на основі критеріїв крім навантаження на мережу і забруднення контрольними сигналами, що спостерігається. Наприклад, щільність і/або потужність передачі загальних контрольних сигналів може вибірково знижуватися на основі запропонованого навантаження в обслуговуючому стільнику, SINR терміналів, вимог до контрольних сигналів терміналів, коефіцієнта взаємного впливу користувачів в сусідніх стільників, тощо. Запропоноване навантаження в обслуговуючому стільнику може бути задане максимальною швидкістю передачі даних, що підтримується стільником, кількістю радіоресурсів, що є в розпорядженні в стільнику, тощо. 5 UA 100139 C2 5 10 15 20 25 30 35 40 45 50 55 60 Щільність і/або потужність передачі загальних контрольних сигналів може знижуватися різними способами. В одній з конструкцій, потужність передачі загальних контрольних сигналів може знижуватися відправкою загальних контрольних сигналів на більш низькому рівні потужності передачі. Наприклад, специфічний стільнику опорний сигнал може відправлятися на номінальному рівні потужності передачі при сценаріях нормальної роботи і на більш низькому рівні потужності передачі для сценаріїв легкого навантаження на мережу і/або високого SINR. Рівень потужності передачі може бути заданий спектральною щільністю потужності (PSD), потужністю передачі відносно одного міліватта (дБм), тощо. Наприклад, PSD специфічного стільнику опорного сигналу може знижуватися, коли не обслуговується ніякий потік обміну низхідної лінії зв'язку і/або термінали, що обслуговуються, спостерігають хороші умови SINR. У ще одній конструкції, щільність загальних контрольних сигналів може знижуватися відправкою загальних контрольних сигналів менш часто у часі. Наприклад, специфічний стільнику опорний сигнал може відправлятися в кожному N-ому інтервалі замість кожного інтервалу, де N може бути будь-яким значенням, більше, ніж один. Специфічний стільнику опорний сигнал також може відправлятися в меншій кількості періодів символу (наприклад, одному періоді символу) в кожному інтервалі, в якому він відправляється. Специфічний стільнику опорний сигнал також може відправлятися з передачами даних і/або керуючими передачами і може заглушатися або виключатися з роботи в іншому випадку. У ще одній іншій конструкції, щільність загальних контрольних сигналів може знижуватися відправкою загальних контрольних сигналів на меншій кількості піднесучих за частотою. Наприклад, специфічний стільнику опорний сигнал може відправлятися на кожних L-их піднесучих, де L може бути будь-яким значенням, більше, ніж 6. Специфічний стільнику опорний сигнал також може відправлятися на частині смуги пропускання системи замість на повній смузі пропускання системи. У ще одній іншій конструкції, щільність загальних контрольних сигналів може знижуватися відправкою загальних контрольних сигналів з меншої кількості антен і/або зниженням щільності і/або потужності передачі загальних контрольних сигналів на кожній антені. Загальні контрольні сигнали можуть відправлятися з усіх антен при сценаріях нормальної роботи і з меншої кількості антен для сценаріїв легкого навантаження на мережу і/або високого SINR. Наприклад, загальні контрольні сигнали можуть знижуватися з чотирьох антен до двох антен або однієї антени, або знижуватися з двох антен до однієї антени. Загальні контрольні сигнали на кожній антені також можуть знижуватися відправкою загальних контрольних сигналів менш часто, на меншій кількості піднесучих і/або на більш низькому рівні потужності передачі. Щільність і/або потужність передачі загальних контрольних сигналів можуть знижуватися на одну і ту саму величину для всіх антен або на різні величини для різних антен. Наприклад, загальні контрольні сигнали на антені 1 можуть знижуватися більше, ніж загальні контрольні сигнали на антені 0. У одній з конструкцій, загальні контрольні сигнали можуть бути розділені на дві частини, наприклад, частину, що конфігурується, і частину, що не конфігурується. Частина, що конфігурується, може бути зменшена на основі будь-якого з критеріїв, описаних вище, наприклад, навантаження на мережу, забруднення контрольними сигналами, що спостерігається, тощо. Частина, що не конфігурується, може зберігатися постійною. Наприклад, загальні контрольні сигнали можуть бути розділені на основану на не навантаженні частину і основану на навантаженні частину. Основана на навантаженні частина може бути зменшена на основі низького або відсутнього потоку обміну, терміналів, що обслуговуються, не вимагаючи високої щільності контрольних сигналів, тощо. В одній з конструкцій, загальні контрольні сигнали можуть відправлятися безперервно на одній або більше антен, які можуть бути підмножиною антен, що є в розпорядженні. Загальні контрольні сигнали, що завжди є в розпорядженні (і що не конфігуруються), можуть використовуватися для різних задач, таких як вимірювання контрольних сигналів, демодуляції для передачі даних, що відправляється на від низької до середньої швидкостях передачі, тощо. Додаткові (і що конфігуруються) загальні контрольні сигнали можуть відправлятися на одній або більше додаткових антенах, коли є плановані передачі низхідної лінії зв'язку, які використовують додаткову антену(и). Взагалі, загальні контрольні сигнали можуть відправлятися з більш низькою щільністю і/або більш низьким рівнем потужності передачі, для того щоб зменшувати забруднення контрольними сигналами. Знижені загальні контрольні сигнали є загальними контрольними сигналами, що відправляються з меншою щільністю і/або меншою потужністю передачі. Більш низька щільність може досягатися відправкою загальних контрольних сигналів менш часто, на меншій кількості піднесучих і/або з меншої кількості антен. Зниження контрольних сигналів може бути застосовним до будь-якого загального контрольного сигналу, такого як специфічний для 6 UA 100139 C2 5 10 15 20 25 30 35 40 45 50 55 60 стільника опорний сигнал, сигнали синхронізації, тощо. В одній з конструкцій, стільник може знижувати щільність і/або потужність передачі своїх загальних контрольних сигналів без інформування терміналів. У ще одній конструкції, стільник може широкомовно передавати формат знижених загальних контрольних сигналів по каналу керування на термінали. В одній з конструкцій, сусідні стільники можуть відправляти знижені загальні контрольні сигнали з використанням мультиплексування з часовим розділенням каналів (TDM), мультиплексування з частотним розділенням каналів (FDM) або деякої іншої схеми мультиплексування. Загальні контрольні сигнали з кожного стільника, таким чином, можуть анулювати загальні контрольні сигнали і дані із сусідніх стільників. В одній з конструкцій TDM, часова послідовність передачі може бути розділена на інтервали, і кожний стільник може відправляти свої загальні контрольні сигнали в інтервалах, зарезервованих для такого стільника. В одній з конструкцій FDM, смуга пропускання системи може бути розділена на набори піднесучих, що не перекриваються, причому, кожний набір включає в себе суміжні або несуміжні піднесучі, не включені в інші набори. Кожний стільник може відправляти свої загальні контрольні сигнали і дані на наборі піднесучих, зарезервованому для такого стільника. Мультиплексування може бути таким, що залежить від характеру дій, яким знижується щільність загальних контрольних сигналів. Наприклад, TDM може використовуватися, якщо загальні контрольні сигнали відправляються менш часто, а FDM може використовуватися, якщо загальні контрольні сигнали відправляються на меншій кількості піднесучих. Мультиплексування загальних контрольних сигналів із сусідніх стільників може додатково зменшувати забруднення контрольними сигналами. Загальні контрольні сигнали можуть використовуватися для різних цілей і задач, як описано вище. Зниження щільності і/або потужності передачі загальних контрольних сигналів може впливати негативним чином на робочі характеристики. Погіршення робочих характеристик може пом'якшуватися різними способами, як описано нижче. Загальні контрольні сигнали можуть використовуватися як опорний сигнал для вибору обслуговуючого стільника. Зниження щільності і/або потужності передачі загальних контрольних сигналів може впливати на вимірювання інтенсивності сигналу і/або якості каналу, що може давати в результаті вибір стільника, що передає загальні контрольні сигнали з більш високою щільністю і/або більш високою потужністю передачі. В одній з конструкцій, загальний контрольний сигнал, що використовується для вибору обслуговуючого стільника (наприклад, сигнал первинної і/або вторинної синхронізації), може відправлятися на постійному рівні потужності передачі. Загальні контрольні сигнали, що не використовуються для вибору обслуговуючого стільника (наприклад, специфічний стільнику опорний сигнал), можуть відправлятися на більш низькому рівні потужності передачі. У ще одній конструкції, низький контрольний сигнал зі скудними службовими даними може відправлятися на постійному рівні потужності передачі і використовуватися для вибору обслуговуючого стільника. Контрольний сигнал зі скудними службовими даними може відправлятися менш часто (наприклад, один раз за кожний кадр радіозв'язку або кожні N-і кадри радіозв'язку), ніж інші загальні контрольні сигнали, і/або на меншій кількості піднесучих, для того щоб скорочувати службові сигнали і дані. Загальні контрольні сигнали можуть використовуватися для оцінки каналу, а оцінка каналу може використовуватися для демодуляції і/або декодування даних і/або керуючих передач. Зниження щільності і/або потужності передачі загальних контрольних сигналів може погіршувати оцінку каналу, що, в свою чергу, може погіршувати робочі характеристики декодування. В одній з конструкцій, схема модуляції і кодування (MCS) може вибиратися, беручи до уваги погіршення оцінки каналу, зумовлене зниженими загальними контрольними сигналами. Вибрана MCS може мати більш низьку швидкість кодування і/або схему модуляції більш низького порядку внаслідок погіршеної оцінки каналу. У ще одній конструкції, дані і керуюча інформація для термінала можуть відправлятися як можна ближче до загальних контрольних сигналів, для того щоб зменшувати погіршення робочих характеристик. Правильне декодування керуючої інформації може бути важливим, наприклад, для того, щоб належним чином приймати та обробляти дані. Загальні контрольні сигнали, що використовуються для демодуляції і декодування керуючої інформації, можуть підтримуватися на достатньому рівні, для того щоб гарантувати хороші робочі характеристики декодування для керуючої інформації. В одній з конструкцій, керуюча інформація і дані можуть відправлятися на різних часових ділянках при TDM. У цій конструкції, загальні контрольні сигнали на ділянці керування можуть зберігатися або злегка знижуватися, тоді як загальні контрольні сигнали на ділянці даних можуть виключатися або знижуватися значніше. Загальні контрольні сигнали можуть використовуватися для вимірювання і формування звітів про CQI. Оскільки звіт про CQI може відправлятися нечасто, щільність і/або потужність 7 UA 100139 C2 5 10 15 20 25 30 35 40 45 50 55 60 передачі загальних контрольних сигналів може знижуватися нарівні з мінімальним впливом на формування звітів про CQI. В одній з конструкцій, визначений мінімальний рівень загальних контрольних сигналів може відправлятися, щоб підтримувати контрольний сигнал вимірювання і формування звітів про CQI. Фіг. 4 показує схему послідовності 400 операцій для відправки загальних контрольних сигналів у бездротовій мережі. Послідовність 400 операцій може виконуватися стільником (як описано нижче) або деякою іншою суттю. Стільник може відправляти загальний контрольний сигнал з першою щільністю і першим рівнем потужності передачі протягом першого періоду часу на термінали в межах дальності виявлення стільника (етап 412). Стільник може відправляти загальний контрольний сигнал з другою щільністю і другим рівнем потужності передачі протягом другого періоду часу (етап 414). Друга щільність може бути меншою, ніж перша щільність, і/або другий рівень потужності передачі може бути меншим, ніж перший рівень потужності передачі. Загальний контрольний сигнал може містити специфічний стільнику опорний сигнал, що використовується для оцінки каналу та інших цілей терміналами, сигнал синхронізації, що використовується для входження в синхронізм з і вибору стільника терміналами, і/або інші сигнали, що використовуються для інших цілей. Стільник може визначати, чи потрібно знизити щільність і/або потужність передачі загального контрольного сигналу, на основі навантаження на мережу, запропонованого навантаження в стільнику, виміряного забруднення контрольними сигналами терміналів, SINR терміналів, вимог до контрольного сигналу терміналів, тощо, (етап 416). Наприклад, навантаження на мережу може бути легким протягом другого періоду часу і не легким протягом першого періоду часу. Як ще один приклад, SINR терміналів може бути високим протягом другого періоду часу і більш низьким протягом першого періоду часу. У ще одній конструкції, перший період часу може бути для керуючої інформації, а другий період часу може бути для даних. Стільник може відправляти керуючу інформацію протягом першого періоду часу і може відправляти дані протягом другого періоду часу. У будь-якому випадку, стільник може відправляти інформацію, що вказує формат загального контрольного сигналу. В одній з конструкцій, стільник може відправляти загальний контрольний сигнал з більш низькою щільністю, але тим самим рівнем потужності передачі протягом другого періоду часу в порівнянні з першим періодом часу. Для досягнення більш низької щільності, стільник може відправляти загальний контрольний сигнал менш часто або на меншій кількості піднесучих, або з меншої кількості антен або з комбінацією таких. У ще одній конструкції, стільник може відправляти загальний контрольний сигнал з тією самою щільністю, але більш низьким рівнем потужності передачі протягом другого періоду часу в порівнянні з першим періодом часу. В одній з конструкцій, стільник може вибирати першу MCS для термінала протягом першого періоду часу і може вибирати другу MCS для термінала протягом другого періоду часу. Загальний контрольний сигнал може використовуватися для оцінки каналу терміналом. Друга MCS може бути більш низькою, ніж перша MCS, щоб брати до уваги погіршення оцінки каналу протягом другого періоду часу. Стільник може відправляти дані поблизу загального контрольного сигналу протягом другого періоду часу, для того щоб поліпшувати робочі характеристики декодування для даних. У ще одній конструкції, стільник може відправляти другий загальний контрольний сигнал з постійним рівнем потужності передачі і меншою щільністю (наприклад, менш часто), ніж загальний контрольний сигнал, згаданий вище. Другий загальний контрольний сигнал може використовуватися терміналами для вибору обслуговуючого стільника і/або інших цілей. В одній з конструкцій, сусідні стільники можуть відправляти свої загальні контрольні сигнали в різних інтервалах протягом другого періоду часу при TDM. В іншій конструкції, сусідні стільники можуть відправляти свої загальні контрольні сигнали на різних наборах піднесучих протягом другого періоду часу при FDM. Сусідні стільники також можуть відправляти свої загальні контрольні сигнали на основі інших схем мультиплексування. Фіг. 5 показує конструкцію 500 пристрою для відправки загальних контрольних сигналів у бездротовій мережі. Пристрій 500 включає в себе модуль 512 для відправки загального контрольного сигналу з першою щільністю і першим рівнем потужності передачі протягом першого періоду часу на термінали в межах дальності виявлення стільника, модуль 514 для відправки загального контрольного сигналу з другою щільністю і другим рівнем потужності передачі протягом другого періоду часу, причому, друга щільність є більш низькою, ніж перша щільність, і/або другий рівень потужності передачі є більш низьким, ніж перший рівень потужності передачі, і модуль 516 для визначення, чи потрібно знижувати щільність і/або потужність передачі загального контрольного сигналу, на основі навантаження на мережу, SINR терміналів, тощо. 8 UA 100139 C2 5 10 15 20 25 30 35 40 45 50 55 Фіг. 6 показує схему послідовності 600 операцій для прийому загальних контрольних сигналів у бездротовій мережі. Послідовність 600 операцій може виконуватися терміналом (як описано нижче) або деякою іншою суттю. Термінал може приймати загальний контрольний сигнал, відправлений стільником з першою щільністю і першим рівнем потужності передачі протягом першого періоду часу (етап 612). Термінал може приймати загальний контрольний сигнал, відправлений стільником з другою щільністю і другим рівнем потужності передачі протягом другого періоду часу (етап 614). Друга щільність може бути меншою, ніж перша щільність, і/або другий рівень потужності передачі може бути меншим, ніж перший рівень потужності передачі. Термінал може приймати інформацію, що вказує формат загального контрольного сигналу, із стільника і може приймати загальний контрольний сигнал відповідно до формату. В одній з конструкцій, термінал може виконувати оцінку каналу на основі загального контрольного сигналу. Термінал може приймати дані, відправлені стільником, відповідно до першої MCS протягом першого періоду часу і може приймати дані, відправлені стільником, відповідно до другої MCS протягом другого періоду часу. Друга MCS може бути більш низькою, ніж перша MCS, щоб брати до уваги погіршення оцінки каналу протягом другого періоду часу. У ще одній конструкції, термінал може приймати другий загальний контрольний сигнал, відправлений стільником з постійним рівнем потужності передачі і більш низькою щільністю (наприклад, менш часто), ніж загальний контрольний сигнал. Термінал може використовувати перший і/або другий загальний контрольний сигнал для вибору обслуговуючого стільника. Фіг. 7 показує конструкцію 700 пристрою для прийому загальних контрольних сигналів у бездротовій мережі. Пристрій 700 включає в себе модуль 712 для прийому загального контрольного сигналу, відправленого стільником з першою щільністю і першим рівнем потужності передачі протягом першого періоду часу, і модуль 714 для прийому загального контрольного сигналу, відправленого стільником з другою щільністю і другим рівнем потужності передачі протягом другого періоду часу, причому, друга щільність є більш низькою, ніж перша щільність, і/або другий рівень потужності передачі є більш низьким, ніж перший рівень потужності передачі. У ще одному аспекті, забруднення контрольними сигналами може зменшуватися виконанням заглушення контрольних сигналів на терміналі. Загальний контрольний сигнал із сусіднього стільника може створювати перешкоди загальному контрольному сигналу і/або даним з обслуговуючого стільника. Термінал може оцінювати перешкоди, зумовлені загальним контрольним сигналом, із сусіднього стільника і може заглушувати оцінені перешкоди з прийнятого сигналу на терміналі. Взагалі, термінал може оцінювати і заглушувати перешкоди, зумовлені будь-яким набором загальних контрольних сигналів, відправлених будь-якою кількістю сусідніх стільників. Термінал може обробляти підданий заглушенню перешкод сигнал для відновлення даних і/або іншої інформації з обслуговуючого стільника. Заглушення контрольного сигналу може виконуватися для загальних контрольних сигналів, відправлених нормальним чином, а також для знижених загальних контрольних сигналів, відправлених з меншою щільністю і/або меншою потужністю передачі. Заглушення контрольних сигналів може виконуватися різними способами. В одній з конструкцій, термінал може виконувати заглушення контрольних сигналів для M найбільш потужних сусідніх стільників, де M може мати значення один або більше. Термінал може вимірювати інтенсивність прийнятого сигналу всіх сусідніх стільників, ранжувати сусідні стільники на основі інтенсивності їх прийнятих сигналів і вибирати M найбільш інтенсивних сусідніх стільників для виконання заглушення контрольного сигналу. У ще одній конструкції, термінал може виконувати заглушення контрольних сигналів для кожного сусіднього стільника, що має достатньо сильну інтенсивність прийнятого сигналу на терміналі, і розглядається як домінуюче джерело перешкод відносно термінала. Сусідній стільник може розглядатися як домінуюче джерело перешкод, якщо інтенсивність його прийнятого сигналу перевищує порогове значення, яке може бути постійним значенням або значенням, що конфігурується. Порогове значення, що конфігурується, може визначатися на основі сукупного рівня взаємних перешкод і шумів на терміналі. Термінал може виконувати заглушення контрольних сигналів для змінної кількості сусідніх стільників у цій конструкції. У ще одній іншій конструкції, термінал може виконувати заглушення контрольних сигналів на основі SINR і/або навантаження на мережу. Наприклад, термінал може виконувати заглушення контрольних сигналів для сценаріїв високого SINR (наприклад, якщо необхідне SINR для термінала перевищує порогове значення) і може пропускати заглушення контрольних сигналів для сценаріїв низького SINR. Термінал також може виконувати заглушення контрольних 9 UA 100139 C2 5 10 15 20 25 30 35 40 45 50 55 60 сигналів, тільки якщо навантаження на мережу легке, і перешкоди на терміналі є домінуючими завдяки загальним контрольним сигналам із сусідніх стільників. У ще одній іншій конструкції, термінал може виконувати заглушення контрольних сигналів, як вказано обслуговуючим стільником. Наприклад, обслуговуючий стільник може інформувати термінал про те, які сусідні стільники відшукувати, які загальні контрольні сигнали детектувати, про формат кожного загального контрольного сигналу, тощо. Термінал, в такому випадку, може виконувати заглушення контрольних сигналів для сусідніх стільників і/або загальних контрольних сигналів, вказаних обслуговуючим стільником. Термінал може виконувати заглушення контрольних сигналів на основі однієї або будь-якої комбінації з конструкцій, описаних вище. Ці конструкції можуть зменшувати собівартість пристрою і/або споживану потужність, асоціативно зв'язані із заглушенням контрольних сигналів. Термінал може виконувати заглушення контрольних сигналів для загальних контрольних сигналів із сусідніх стільників, як викладено нижче. Термінал може локально формувати загальний контрольний сигнал із сусіднього стільника і може здійснювати кореляцію прийнятого сигналу з локально сформованим загальним контрольним сигналом. Ця обробка може вказуватися посиланням як демодуляція загального контрольного сигналу. Термінал потім може обробляти результати демодуляції загального контрольного сигналу для одержання оцінки каналу для сусіднього стільника. Термінал може застосовувати оцінку каналу до локально сформованого загального контрольного сигналу, щоб оцінювати перешкоди, зумовлені загальним контрольним сигналом. Термінал потім може віднімати оцінені перешкоди з прийнятого сигналу для одержання підданого заглушенню перешкод сигналу. Термінал може повторювати обробку для кожного загального контрольного сигналу кожного сусіднього стільника, який повинен заглушуватися. Заглушення контрольних сигналів також може виконуватися іншими способами. Термінал може виконувати демодуляцію загального контрольного сигналу для сусіднього стільника заради різних задач, таких як демодуляція каналу керування, вимірювання інтенсивності сигналу, тощо. В цьому випадку, заглушення контрольних сигналів може бути додатковим етапом, який користується результатами демодуляції загального контрольного сигналу. Як альтернатива, термінал може виконувати демодуляцію загального контрольного сигналу тільки для заглушення контрольних сигналів. В одній з конструкцій, сусідні стільники можуть відправляти свої загальні контрольні сигнали на одних і тих самих ресурсах, і загальні контрольні сигнали з цих стільників можуть перекриватися один з одним за часом і частотою. У цій конструкції, термінал може виконувати загальну оцінку каналу для обслуговуючого стільника, а також одного або більше сусідніх стільників, наприклад, з використанням технологій мінімальної середньоквадратичної помилки (MMSE). Термінал може одержувати оцінки каналів більш високої якості з використанням загальної оцінки. Термінал може спостерігати більш низьке SINR контрольного сигналу в порівнянні з SINR даних, особливо коли навантаження на мережу є легким, і за відсутності заглушення контрольних сигналів. Робочі характеристики, в такому випадку, можуть зазнавати домінування поганої оцінки каналу для терміналів, розташованих на межі стільника і спостерігаючих високі перешкоди контрольних сигналів з одного або більше стільників, що створюють потужні перешкоди. Граничні термінали можуть виконувати заглушення контрольних сигналів, для того щоб поліпшувати робочі характеристики. У ще одній конструкції, сусідні стільники можуть відправляти свої загальні контрольні сигнали на різних ресурсах, які можуть бути рандомізовані по різних стільниках. У цій конструкції, загальні контрольні сигнали і дані з кожного стільника можуть спостерігати подібне середнє SINR. Забруднення контрольними сигналами може погіршувати SINR як контрольного сигналу, так і даних, і може визначати стелю SINR, коли навантаження на мережу є легким, наприклад, коли навантаження на мережу порівнянне з або нижче, ніж службові дані загальних контрольних сигналів. Заглушення контрольних сигналів може використовуватися для поліпшення SINR як контрольного сигналу, так і даних. Фіг. 8 показує схему послідовності 800 операцій для виконання заглушення контрольних сигналів. Послідовність 800 операцій може виконуватися терміналом (як описано нижче) або деякою іншою суттю. Термінал може визначати, чи потрібно виконувати заглушення контрольних сигналів для сусіднього стільника (етап 812). Термінал може заглушувати загальний контрольний сигнал з сусіднього стільника, якщо виконане визначення, що потрібно виконувати заглушення контрольних сигналів (етап 814). Загальний контрольний сигнал може відправлятися на елементах ресурсу, розкиданих за часом і частотою, наприклад, як показано на фіг. 3A та 3B. Термінал може визначати якість прийнятого сигналу для обслуговуючого 10 UA 100139 C2 5 10 15 20 25 30 35 40 45 50 55 стільника після заглушення загального контрольного сигналу (етап 816). Термінал може визначати інформацію CQI на основі якості прийнятого сигналу (етап 818). Інформація CQI може містити одну або більше оцінок SINR, одну або більше схем модуляції і кодування, тощо. Термінал може відправляти інформацію CQI в обслуговуючий стільник, який може використовувати інформацію CQI для передачі даних на термінал (етап 820). В одній з конструкцій етапу 812, термінал може приймати рішення виконувати заглушення контрольних сигналів, якщо сусідній стільник є одним з M найбільш потужних сусідніх стільників, або якщо інтенсивність прийнятого сигналу для сусіднього стільника перевищує порогове значення. У ще одній конструкції, термінал може визначати, чи потрібно виконувати заглушення контрольних сигналів, на основі навантаження на мережу, необхідного SINR термінала і/або інших критеріїв. У ще одній іншій конструкції, термінал може визначати, чи потрібно виконувати заглушення контрольних сигналів, на основі інформації, прийнятої з обслуговуючого стільника. Інформація може ідентифікувати щонайменше один сусідній стільник для виконання заглушення контрольних сигналів і/або щонайменше один загальний контрольний сигнал для виконання заглушення контрольних сигналів. В одній з конструкцій етапу 814, термінал може одержувати оцінку каналу для сусіднього стільника на основі прийнятого сигналу на терміналі. Потім, термінал може оцінювати перешкоди, зумовлені загальним контрольним сигналом із сусіднього стільника, на основі локально сформованого загального контрольного сигналу для сусіднього стільника та оцінки каналу. Термінал потім може віднімати оцінені перешкоди з прийнятого сигналу для одержання підданого заглушенню перешкод сигналу. Термінал може виконувати заглушення контрольних сигналів для інших загальних контрольних сигналів із сусіднього стільника і/або з інших сусідніх стільників. Фіг. 9 показує конструкцію пристрою 900 для виконання заглушення контрольних сигналів. Пристрій 900 включає в себе модуль 912 для визначення, чи потрібно виконувати заглушення контрольних сигналів для сусіднього стільника, і модуль 914 для заглушення контрольного сигналу із сусіднього стільника на терміналі, якщо виконане визначення, що потрібно виконувати заглушення контрольних сигналів, модуль 916 для визначення якості прийнятого сигналу для обслуговуючого стільника на терміналі після заглушення загального контрольного сигналу, модуль 918 для визначення інформації CQI на основі якості прийнятого сигналу і модуль 920 для відправки інформації CQI в обслуговуючий стільник. Модулі на фіг. 5, 7 та 9 можуть містити процесори, електронні пристрої, апаратні пристрої, електронні компоненти, логічні схеми, пам'ять, тощо, або будь-яку їх комбінацію. У ще одній конструкції, термінал може виконувати заглушення контрольних сигналів, але може обчислювати SINR, не враховуючи заглушення контрольних сигналів, тобто, з незаглушеними перешкодами. Обчислене SINR може бути гірше, ніж реальне SINR із заглушенням контрольних сигналів. Термінал може визначати інформацію CQI на основі обчисленого SINR без заглушення контрольних сигналів і може відправляти інформацію CQI в обслуговуючий стільник. Обслуговуючий стільник може мати відомості, що термінал виконує заглушення контрольних сигналів, і може відправляти дані на термінал, беручи до уваги різницю між реальним і повідомленим SINR. Наприклад, обслуговуючий стільник може відправляти кількість передач HARQ (гібридного автоматичного запиту на повторення) для пакета на термінал і може задавати більш пізнє завершення HARQ. Зокрема, обслуговуючий стільник може вибирати схему модуляції і кодування на основі повідомленого SINR, за умови щоб термінал міг відновлювати пакет з цільовою кількістю передач HARQ. Оскільки реальне SINR на терміналі може бути кращим, ніж повідомлене SINR, термінал може бути здатним відновлювати пакет з меншою кількістю передач HARQ і може зупинятися раніше, ніж цільове завершення HARQ, як передбачається обслуговуючим стільником. Технології зниження контрольних сигналів і заглушення контрольних сигналів, описані в матеріалах даної заявки, можуть поліпшувати робочі характеристики для бездротових мереж, працюючих з частковим навантаженням більшу частину часу. Цей різновид оснащення мережі може надавати мережним операторам можливість гарантувати достатньо високу ємність на піковому навантаженні (яка може виникати нечасто) нарівні із забезпеченням чудового враження користувача, зумовленого більш високими швидкостями передачі даних і меншими часами очікування більшу частину часу, коли навантаження на мережу залишається відносно легким. Технології також можуть поліпшувати робочі характеристики для деяких сценаріїв роботи, наприклад, сценаріїв високого SINR. Фіг. 10 показує структурну схему конструкції базової станції 110 і термінала 120, які можуть бути однією з базових станцій і одним з терміналів на фіг. 1. У цій конструкції, базова станція 11 UA 100139 C2 5 10 15 20 25 30 35 40 45 50 55 60 110 обладнана Т антенами з 1034a по 1034t, а термінал 120 обладнаний R антенами з 1052a по 1052r, де, взагалі, T≥1 и R≥1. На базовій станції 110, процесор 1020 передачі може приймати дані для одного або більше терміналів з джерела 1012 даних, обробляти (наприклад, кодувати, перемежовувати і модулювати) дані для кожного термінала на основі однієї або більше схем модуляції і кодування, вибраних для такого термінала, і видавати символи даних для всіх терміналів. Процесор 1020 передачі також може обробляти керуючу інформацію і видавати символи керування. Процесор 1020 передачі також може формувати загальні контрольні сигнали для кожного стільника і видавати контрольні символи для всіх стільники на базовій станції. Процесор 1030 з багатьма входами і багатьма виходами (MIMO) передачі (TX) може виконувати просторову обробку (наприклад, попереднє кодування) над символами даних, символами керування і/або контрольними символами, якщо застосовно, і може видавати Т вихідних потоків символів в Т модуляторів з 1032a по 1032t (МОД, MOD). Кожний модулятор 1032 може обробляти відповідний вихідний потік символів (наприклад, для OFDM), щоб одержувати вихідний потік відліків. Кожний модулятор 1032 додатково може обробляти (наприклад, перетворювати в аналогову форму, посилювати, фільтрувати і перетворювати з підвищенням частоти) вихідний потік відліків, щоб одержувати сигнал низхідної лінії зв'язку. Т сигналів низхідної лінії зв'язку з модуляторів з 1032a по 1032t можуть передаватися через Т антен з 1034a по 1034t, відповідно. На терміналі 120, антени з 1052a по 1052r можуть приймати сигнали низхідної лінії зв'язку з базової станції 110 і видавати прийняті сигнали в демодулятори з 1054a по 1054r (ДЕМОД, DEMOD), відповідно. Кожний демодулятор 1054 може приводити в потрібний стан (наприклад, фільтрувати, посилювати, перетворювати із зниженням частоти і відцифровувати) відповідний прийнятий сигнал для одержання вхідних відліків і додатково може обробляти вхідні відліки (наприклад, для OFDM), щоб одержувати прийняті символи. Детектор 1056 MIMO може одержувати прийняті символи з усіх R демодуляторів з 1054a по 1054r, виконувати детектування MIMO над прийнятими символами, якщо застосовно, і видавати детектовані символи. Процесор 1058 прийому може обробляти (наприклад, демодулювати, обернено перемежовувати і декодувати) детектовані символи, видавати декодовані дані в приймач 1060 даних і видавати декодовану керуючу інформацію в контролер/процесор 1080. Процесор 1070 загальних контрольних сигналів може обробляти загальні контрольні сигнали з обслуговуючого і сусідніх стільників, наприклад, для оцінки каналу, вимірювання якості каналу, вимірювання інтенсивності сигналу, часового/частотного спостерігаючого прийому, тощо. У висхідній лінії зв'язку, на терміналі 120, дані з джерела 1062 даних і керуюча інформація з контролера/процесора 1080 можуть оброблятися процесором 1064 передачі, додатково оброблятися процесором 1066 MIMO TX, якщо застосовно, приводитися в потрібний стан модуляторами з 1054a по 1054r і передаватися на базову станцію 110. На базовій станції 110, сигнали висхідної лінії зв'язку з термінала 120 можуть прийматися антенами 1034, приводитися в потрібний стан демодуляторами 1032, оброблятися детектором 1036 MIMO, якщо застосовно, і додатково оброблятися процесором 1038 прийому для одержання даних і керуючої інформації, відправлених терміналом 120. Контролери/процесори 1040 та 1080 можуть направляти роботу на базовій станції 110 і терміналі 120, відповідно. Процесор 1040 і/або інші процесори і модулі на базовій станції 110 можуть виконувати або направляти послідовність 400 операцій на фіг. 4 і/або інші послідовності операцій для технологій, описаних в матеріалах даної заявки. Процесор 1080 і/або інші процесори і модулі на терміналі 120 можуть виконувати або направляти послідовність 600 операцій на фіг. 6, послідовність 800 операцій і/або інші послідовності операцій для технологій, описаних в матеріалах даної заявки. Пам'ять 1042 та 1082 може зберігати дані і керуючі програми для базової станції 110 і термінала 120, відповідно. Планувальник 1044 може планувати термінали на передачу низхідної лінії зв'язку і/або висхідної лінії зв'язку і може видавати призначення ресурсів для терміналів, що плануються. Фахівці в даній галузі техніки зрозуміли б, що інформація і сигнали можуть бути представлені з використанням будь-якої з різноманіття різних технологій і методик. Наприклад, дані, команди, директиви, інформація, сигнали, біти, символи і символи псевдошумової послідовності, які можуть вказуватися посиланням протягом всьому вищенаведеного опису, можуть бути представлені напругами, струмами, електромагнітними хвилями, магнітними полями або частинками, оптичними полями або частинками, або будь-якою їх комбінацією. Фахівці, крім того, брали б до уваги, що різні ілюстративні логічні блоки, модулі, схеми та етапи алгоритмів, описані в зв'язку розкриттям в матеріалах даної заявки, можуть бути реалізовані у вигляді електронних апаратних засобів, комп'ютерного програмного забезпечення 12 UA 100139 C2 5 10 15 20 25 30 35 40 45 50 55 або комбінацій обох. Щоб чітко проілюструвати цю взаємозамінність апаратних засобів і програмного забезпечення, різні ілюстративні компоненти, блоки, модулі, схеми та етапи були описані вище, як правило, в показниках своїх функціональних можливостей. Чи реалізовані такі функціональні можливості у вигляді апаратних засобів або програмного забезпечення, залежить від конкретного застосування і проектних обмежень, що накладаються на всю систему. Кваліфіковані фахівці можуть реалізувати описані функціональні можливості відмінними способами для кожного конкретного застосування, але такі реалізаційні рішення не повинні інтерпретуватися як такі, що служать причиною виходу з обсягу даного розкриття. Різні ілюстративні логічні блоки, модулі і схеми, описані в зв'язку з розкриттям в матеріалах даної заявки, можуть бути реалізовані або виконуватися за допомогою процесора загального застосування, цифрового сигнального процесора (ЦСП, DSP), спеціалізованої інтегральної схеми (ASIC), програмованої користувачем вентильної матриці (FPGA) або іншого програмованого логічного пристрою, дискретної вентильної або транзисторної логіки, дискретних апаратних компонентів або будь-якої їх комбінації, призначеної для виконання функцій, описаних в матеріалах даної заявки. Процесором загального застосування може бути мікропроцесор, але, в альтернативному варіанті, процесором може бути будь-який традиційний процесор, контролер, мікроконтролер або кінцевий автомат. Процесор також може бути реалізований у вигляді комбінації обчислювальних пристроїв, наприклад, комбінації ЦСП і мікропроцесора, множини мікропроцесорів, одного або більше мікропроцесорів у з'єднанні з ЦСП-ядром, або будь-яку іншу таку конфігурацію. Етапи способу або алгоритму, описані в зв'язку з розкриттям в матеріалах даної заявки, можу бути втілені безпосередньо в апаратних засобах, в модулі програмного забезпечення, що виконується процесором, або в комбінації цих двох. Модуль програмного забезпечення може знаходитися в пам'яті ОЗП (RAM, оперативного запам'ятовуючого пристрою), флеш-пам'яті, пам'яті ПЗП (ROM, постійного запам'ятовуючого пристрою), пам'яті СППЗП (EPROM, стираного програмованого ПЗП), пам'яті ЕСППЗП (EEPROM, електрично стираного програмованого ПЗП), регістрах, на жорсткому диску, знімному диску, CD-ROM (ПЗП на ком пакт-диску) або будьякому іншому різновиді запам'ятовуючого носія, відомого в даній галузі техніки. Зразковий запам'ятовуючий носій приєднаний до процесора, за умови щоб процесор міг зчитувати інформацію з і записувати інформацію на запам'ятовуючий носій. В альтернативному варіанті, запам'ятовуючий носій може бути таким, що становить одне ціле з процесором. Процесор і запам'ятовуючий носій можуть знаходитися в ASIC. ASIC може знаходитися в користувацькому терміналі. В альтернативному варіанті, процесор і запам'ятовуючий носій можуть знаходитися, як дискретні компоненти, в користувацькому терміналі. В одній або більше зразкових конструкцій, описані функції можуть бути реалізовані в апаратних засобах, програмному забезпеченні, апаратно-програмних засобах або будь-якій їх комбінації. Якщо реалізовані в програмному забезпеченні, функції можуть зберігатися в або передаватися у вигляді однієї або більше команд або машинної програми на машинозчитуваному носії. Машинозчитувані носії включають в себе як комп'ютерні запам'ятовуючі носії, так і середовище зв'язку, в тому числі, будь-який носій, який сприяє передачі комп'ютерної програми з одного місця в інше. Запам'ятовуючі носії можуть бути будьякими носіями, що є в розпорядженні, до яких може бути здійснений доступ комп'ютером загального застосування або спеціального призначення. Як приклад, а не обмеження, такі машинозчитувані носії можуть містити ОЗП, ПЗП, ЕСППЗП, CD-ROM або інший оптичний дисковий запам'ятовуючий пристрій, магнітний дисковий запам'ятовуючий пристрій або інші магнітні пристрої зберігання даних, або будь-який інший носій, який може використовуватися для перенесення або зберігання необхідного засобу керуючої програми у вигляді команд або структур даних, і до якого може здійснюватися доступ комп'ютером загального застосування або спеціального призначення, або процесором загального застосування або спеціального призначення. До того ж, будь-яке з'єднання, по суті, називається машинозчитуваним носієм. Наприклад, якщо програмне забезпечення передається з веб-сайта, сервера або іншого віддаленого джерела з використанням коаксіального кабелю, волоконно-оптичного кабелю, витої пари, цифрової абонентської лінії (DSL), або бездротових технологій, таких як інфрачервона, радіочастотна і мікрохвильова, то коаксіальний кабель, волоконно-оптичний кабель, вита пара, DSL або бездротові технології, такі як інфрачервона, радіочастотна і мікрохвильова, включені у визначення носія. Диск і немагнітний диск, як такі, що використовуються в матеріалах даної заявки, включають в себе компакт-диск (CD), лазерний диск, оптичний диск, цифровий багатофункціональний диск (DVD), гнучкий магнітний диск і диск blu-ray, де диски звичайно відтворюють дані магнітним чином, нарівні з тим, що немагнітні диски 13 UA 100139 C2 5 10 15 20 25 30 відтворюють дані оптично за допомогою лазерів. Комбінації наведеного вище також повинні бути включені в обсяг машинозчитуваних носіїв. Попередній опис розкриття наведений, щоб дати будь-якому фахівцеві в даній галузі техніки можливість виготовити або використати розкриття. Різні модифікації відносно розкриття будуть без великих зусиль очевидні фахівцям в даній галузі техніки, а загальні принципи, визначені в матеріалах даної заявки, можуть застосовуватися до інших варіантів, не виходячи з суті або обсягу розкриття. Таким чином, розкриття не вважається обмеженим прикладами і конструкціями, описаними в матеріалах даної заявки, але повинне бути узгодженим, найширшим обсягом, що не суперечить принципам і новітнім ознакам, розкритим в матеріалах даної заявки. Посилальні позиції 100 мережа бездротового зв'язку 110 базові станції 120 термінал 500 пристрій для відправки загальних контрольних сигналів у бездротовій мережі 700 пристрій для прийому загальних контрольних сигналів убездротовій мережі 900 пристрій для виконання заглушення контрольних сигналів 1012 джерело даних 1020 процесор передачі 1030 процесор 1032 модулятор 1034, 1052 антени 1036 детектор МІМО 1038 процесор прийому 1040, 1080 контролер/процесор 1042, 1082 пам'ять 1044 планувальник 1054 демодулятор 1056 детектор 1058 процесор прийому 1060 приймач даних 1062 джерело даних 1066 процесор MIMO TX 1070 процесор 35 ФОРМУЛА ВИНАХОДУ 40 45 50 55 1. Спосіб бездротового зв'язку, який містить етапи, на яких: відправляють загальний контрольний сигнал з першою щільністю і першим рівнем потужності передачі протягом першого періоду часу; відправляють загальний контрольний сигнал з другою щільністю і другим рівнем потужності передачі протягом другого періоду часу, причому друга щільність є меншою, ніж перша щільність, або другий рівень потужності передачі є меншим, ніж перший рівень потужності передачі, або те і інше; і визначають, чи потрібно зменшити щільність або рівень потужності передачі на основі навантаження на мережу. 2. Спосіб за п. 1, в якому визначення того, чи потрібно зменшити щільність або рівень потужності передачі додатково базується на щонайменше одному з запропонованого навантаження в стільнику, виміряного забруднення контрольними сигналами терміналів, відношення рівня сигналу до сукупного рівня взаємних перешкод і шумів (SINR) терміналів і вимог до контрольного сигналу терміналів. 3. Спосіб за п. 1, який додатково містить етап, на якому: визначають перший і другий періоди часу на основі навантаження на мережу, навантаження на мережу є легким протягом другого періоду часу і не легким протягом першого періоду часу. 4. Спосіб за п. 1, який додатково містить етап, на якому: визначають перший і другий періоди часу на основі відношення рівня сигналу до сукупного рівня взаємних перешкод і шумів (SINR) терміналів, SINR є високим протягом другого періоду часу і не високим протягом першого періоду часу. 14 UA 100139 C2 5 10 15 20 25 30 35 40 45 50 55 5. Спосіб за п. 1, в якому загальний контрольний сигнал відправляють з меншою щільністю і на однаковому рівні потужності передачі протягом другого періоду часу в порівнянні з першим періодом часу. 6. Спосіб за п. 1, в якому загальний контрольний сигнал відправляють з однаковою щільністю і на меншому рівні потужності передачі протягом другого періоду часу в порівнянні з першим періодом часу. 7. Спосіб за п. 1, в якому друга щільність є меншою, ніж перша щільність, і при цьому загальний контрольний сигнал відправляється менш часто або на меншій кількості піднесучих, або з меншої кількості антен, або комбінація цього, протягом другого періоду часу в порівнянні з першим періодом часу. 8. Спосіб за п. 1, в якому загальний контрольний сигнал містить конфігуровану частину і неконфігуровану частину, неконфігурована частина відправляється протягом першого і другого періодів часу, а частина, що конфігурується, відправляється протягом першого періоду часу і не відправляється протягом другого періоду часу. 9. Спосіб за п. 8, в якому частина, що не конфігурується, відправляється з щонайменше однієї антени, і при цьому частина, що конфігурується, вибірково відправляється з однієї або більше додаткових антен. 10. Спосіб за п. 1, який додатково містить етап, на якому: відправляють другий загальний контрольний сигнал з постійним рівнем потужності передачі і меншою щільністю, ніж загальний контрольний сигнал. 11. Спосіб за п. 1, який додатково містить етап, на якому: вибирають першу схему модуляції і кодування (MCS) для термінала протягом першого періоду часу; і вибирають другу MCS для термінала протягом другого періоду часу, при цьому загальний контрольний сигнал використовується для оцінки каналу терміналом, і при цьому друга MCS є нижчою, ніж перша MCS, щоб брати до уваги погіршення оцінки каналу протягом другого періоду часу. 12. Спосіб за п. 1, в якому перший період часу призначений для керуючої інформації, а другий період часу для даних, спосіб додатково містить етап, на якому: відправляють керуючу інформацію протягом першого періоду часу; і відправляють дані протягом другого періоду часу. 13. Спосіб за п. 1, який додатково містить етап, на якому: відправляють дані поблизу загального контрольного сигналу протягом другого періоду часу, щоб поліпшувати робочі характеристики декодування для даних. 14. Спосіб за п. 1, який додатково містить етап, на якому: відправляють інформацію, що вказує на формат загального контрольного сигналу. 15. Спосіб за п. 1, в якому сусідні стільники відправляють загальні контрольні сигнали в різних інтервалах протягом другого періоду часу при мультиплексуванні з часовим розділенням каналів (TDM) або на різних наборах піднесучих протягом другого періоду часу при мультиплексуванні з частотним розділенням каналів (FDM). 16. Спосіб за п. 1, в якому загальний контрольний сигнал містить специфічний стільнику опорний сигнал, відправлений стільником по низхідній лінії зв'язку і використовуваний для оцінки каналу терміналами. 17. Спосіб за п. 1, в якому загальний контрольний сигнал містить сигнал синхронізації, відправлений стільником по низхідній лінії зв'язку і використовуваний для входження в синхронізм із стільником терміналами. 18. Пристрій для бездротового зв'язку, який містить: щонайменше один процесор, сконфігурований для відправлення загального контрольного сигналу з першою щільністю і першим рівнем потужності передачі протягом першого періоду часу, для відправлення загального контрольного сигналу з другою щільністю і другим рівнем потужності передачі протягом другого періоду часу, причому друга щільність є меншою, ніж перша щільність, або другий рівень потужності передачі є меншим, ніж перший рівень потужності передачі, або те і інше, і для визначення того, чи потрібно зменшити щільність або рівень потужності передачі на основі навантаження на мережу. 19. Пристрій за п. 18, в якому визначення того, чи потрібно зменшити щільність або рівень потужності передачі додатково базується на щонайменше одному з запропонованого навантаження в стільнику, виміряного забруднення контрольними сигналами терміналів, відношення рівня сигналу до сукупного рівня взаємних перешкод і шумів (SINR) терміналів і вимог до контрольного сигналу терміналів. 15 UA 100139 C2 5 10 15 20 25 30 35 40 45 50 55 20. Пристрій за п. 18, в якому щонайменше один процесор сконфігурований для відправлення другого загального контрольного сигналу з постійним рівнем потужності передачі і нижчою щільністю, ніж загальний контрольний сигнал. 21. Пристрій за п. 18, в якому щонайменше один процесор сконфігурований для вибору першої схеми модуляції і кодування (MCS) для термінала протягом першого періоду часу і для вибору другої MCS для термінала протягом другого періоду часу, при цьому загальний контрольний сигнал використовується для оцінки каналу терміналом, і при цьому друга MCS є нижчою, ніж перша MCS, щоб брати до уваги погіршення оцінки каналу протягом другого періоду часу. 22. Пристрій для бездротового зв'язку, який містить: засіб для відправлення загального контрольного сигналу з першою щільністю і першим рівнем потужності передачі протягом першого періоду часу; засіб для відправлення загального контрольного сигналу з другою щільністю і другим рівнем потужності передачі протягом другого періоду часу, причому друга щільність є меншою, ніж перша щільність, або другий рівень потужності передачі є меншим, ніж перший рівень потужності передачі, або те і інше; і засіб для визначення того, чи потрібно зменшити щільність або рівень потужності передачі на основі навантаження на мережу. 23. Пристрій за п. 22, в якому засіб для визначення того, чи потрібно зменшити щільність або рівень потужності передачі додатково основується на щонайменше одному з запропонованого навантаження в стільнику, виміряного забруднення контрольними сигналами терміналів, відношення рівня сигналу до сукупного рівня взаємних перешкод і шумів (SINR) терміналів і вимог до контрольного сигналу терміналів. 24. Пристрій за п. 22, який додатково містить: засіб для відправлення другого загального контрольного сигналу з постійним рівнем потужності передачі і меншою щільністю, ніж загальний контрольний сигнал. 25. Пристрій за п. 22, який додатково містить: засіб для вибору першої схеми модуляції і кодування (MCS) для термінала протягом першого періоду часу; і засіб для вибору другої MCS для термінала протягом другого періоду часу, при цьому загальний контрольний сигнал використовується для оцінки каналу терміналом, і при цьому друга MCS є нижчою, ніж перша MCS, щоб брати до уваги погіршення оцінки каналу протягом другого періоду часу. 26. Комп'ютерозчитуваний носій, який містить коди, що призначають комп'ютеру: відправляти загальний контрольний сигнал з першою щільністю і першим рівнем потужності передачі протягом першого періоду часу; відправляти загальний контрольний сигнал з другою щільністю і другим рівнем потужності передачі протягом другого періоду часу, причому друга щільність є меншою, ніж перша щільність, або другий рівень потужності передачі є меншим, ніж перший рівень потужності передачі, або те і інше; і визначать, чи потрібно зменшити щільність або рівень потужності передачі на основі навантаження на мережу. 27. Спосіб бездротового зв'язку, який містить етапи, на яких: приймають загальний контрольний сигнал, відправлений стільником з першою щільністю і першим рівнем потужності передачі протягом першого періоду часу; і приймають загальний контрольний сигнал, відправлений стільником з другою щільністю і другим рівнем потужності передачі протягом другого періоду часу, причому друга щільність є меншою, ніж перша щільність, або другий рівень потужності передачі є меншим, ніж перший рівень потужності передачі, або те і інше; визначають, чи потрібно зменшити щільність або рівень потужності передачі на основі навантаження на мережу. 28. Спосіб за п. 27, який додатково містить етапи, на яких: приймають другий загальний контрольний сигнал, відправлений стільником з постійним рівнем потужності передачі і меншою щільністю, ніж загальний контрольний сигнал; і використовують щонайменше один із загального контрольного сигналу і другого загального контрольного сигналу для вибору обслуговуючого стільника. 29. Спосіб за п. 27, який додатково містить етапи, на яких: виконують оцінку каналу на основі загального контрольного сигналу; приймають дані, відправлені стільником відповідно до першої схеми модуляції і кодування (MCS) протягом першого періоду часу; і 16 UA 100139 C2 5 10 15 20 приймають дані, відправлені стільником відповідно до другої MCS протягом другого періоду часу, друга MCS є нижчою, ніж перша MCS, щоб брати до уваги погіршення оцінки каналу протягом другого періоду часу. 30. Пристрій для бездротового зв'язку, який містить: щонайменше один процесор, сконфігурований для прийому загального контрольного сигналу, відправленого стільником з першою щільністю і першим рівнем потужності передачі протягом першого періоду часу, і для прийому загального контрольного сигналу, відправленого стільником з другою щільністю і другим рівнем потужності передачі протягом другого періоду часу, причому друга щільність є меншою, ніж перша щільність, або другий рівень потужності передачі є меншим, ніж перший рівень потужності передачі, або те і інше, причому щільність або рівень потужності передачі зменшуються на основі навантаження на мережу. 31. Пристрій за п. 30, в якому щонайменше один процесор сконфігурований для прийому другого контрольного сигналу, відправленого стільником з постійним рівнем потужності передачі і меншою щільністю, ніж загальний контрольний сигнал, і для використання щонайменше одного із загального контрольного сигналу і другого загального контрольного сигналу для вибору обслуговуючого стільника. 32. Пристрій за п. 30, в якому щонайменше один процесор сконфігурований для виконання оцінки каналу на основі загального контрольного сигналу, для прийому даних, відправлених стільником відповідно до першої схеми модуляції і кодування (MCS), протягом першого періоду часу, і для прийому даних, відправлених стільником відповідно до другої MCS, протягом другого періоду часу, друга MCS є нижчою, ніж перша MCS, щоб брати до уваги погіршення оцінки каналу протягом другого періоду часу. 17 UA 100139 C2 18 UA 100139 C2 19 UA 100139 C2 20 UA 100139 C2 21 UA 100139 C2 22 UA 100139 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 23
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod and apparatus for mitigating pilot pollution in wireless network
Автори англійськоюJi, Tingfang, Agrawal, Avneesh, Gorokhov, Alexei
Назва патенту російськоюСпособ и устройство для уменьшения загрязнения контрольными сигналами в беспроводной сети
Автори російськоюЦзи Тинфан, Агравал Авниш, Горохов Алексей
МПК / Мітки
МПК: H04W 40/00
Мітки: контрольними, спосіб, мережі, сигналами, бездротовій, забруднення, пристрій, зменшення
