Звіт про вимірювання сусідніх комірок

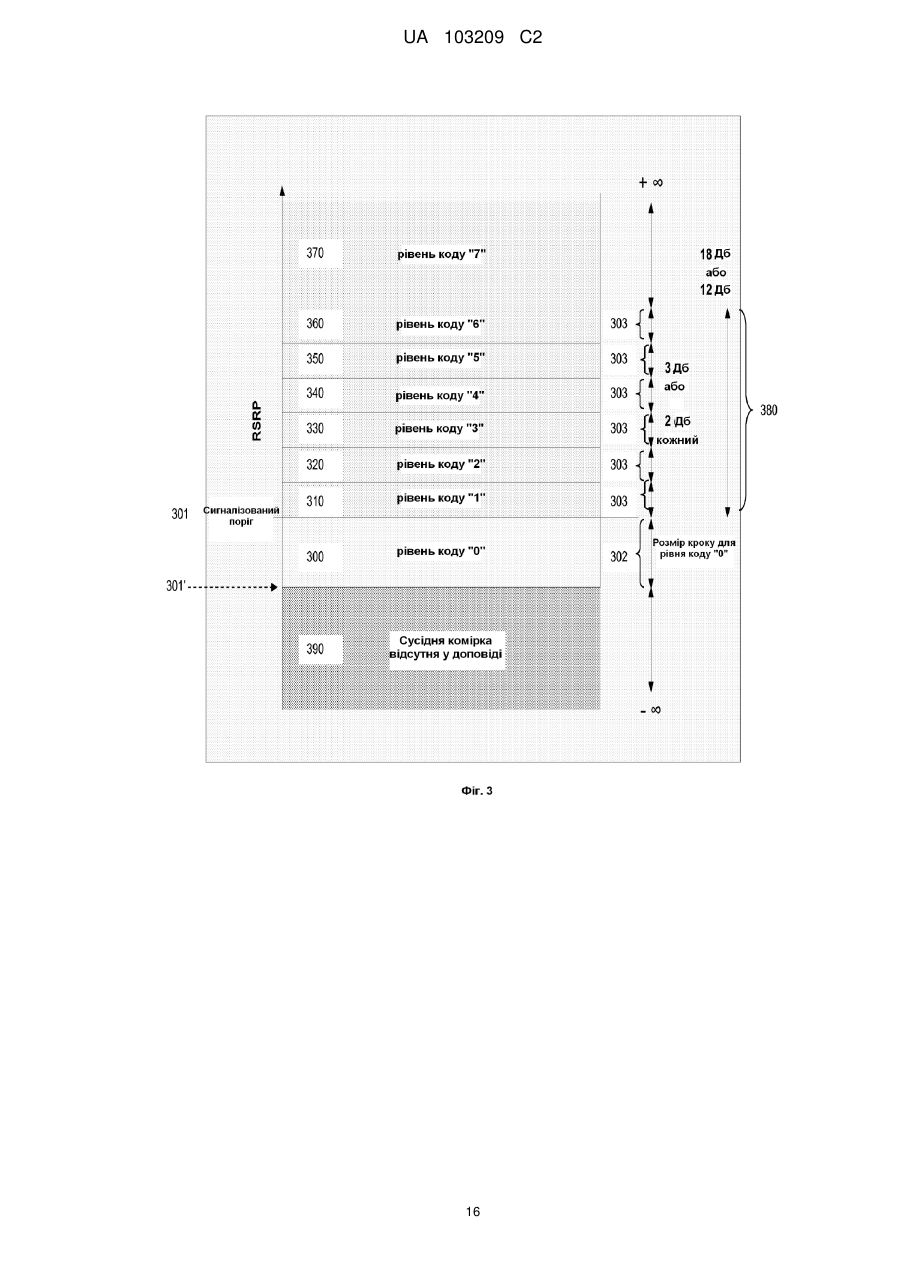

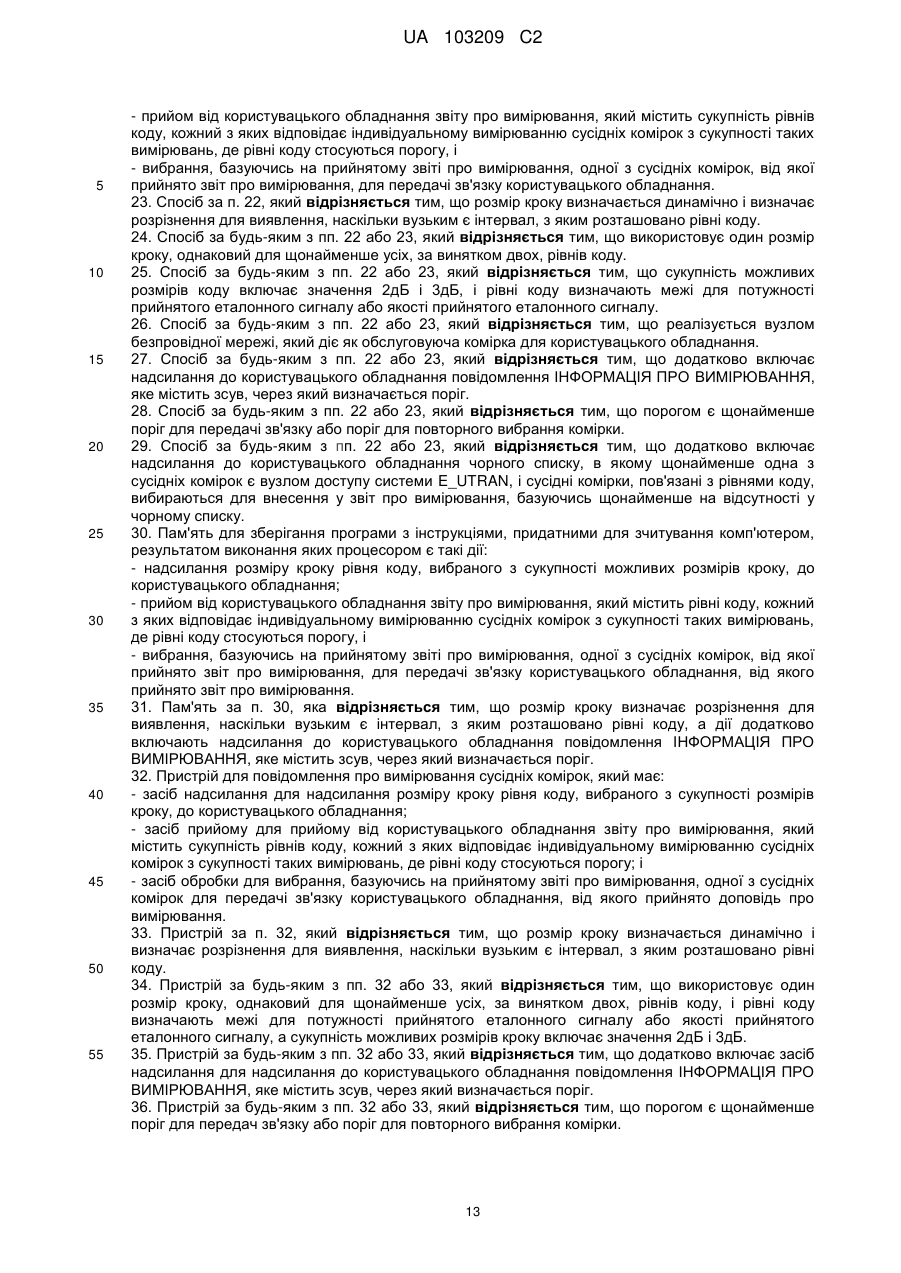

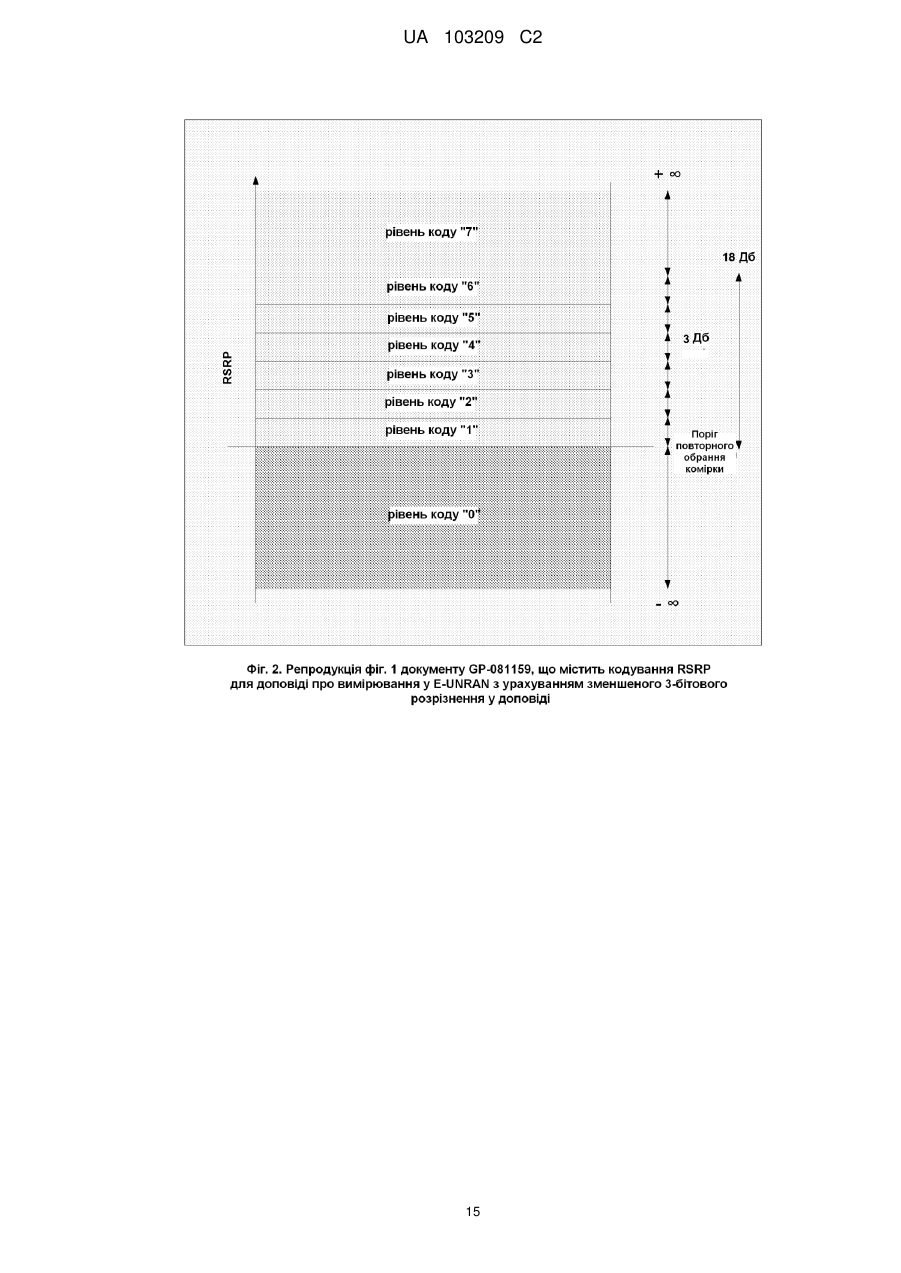

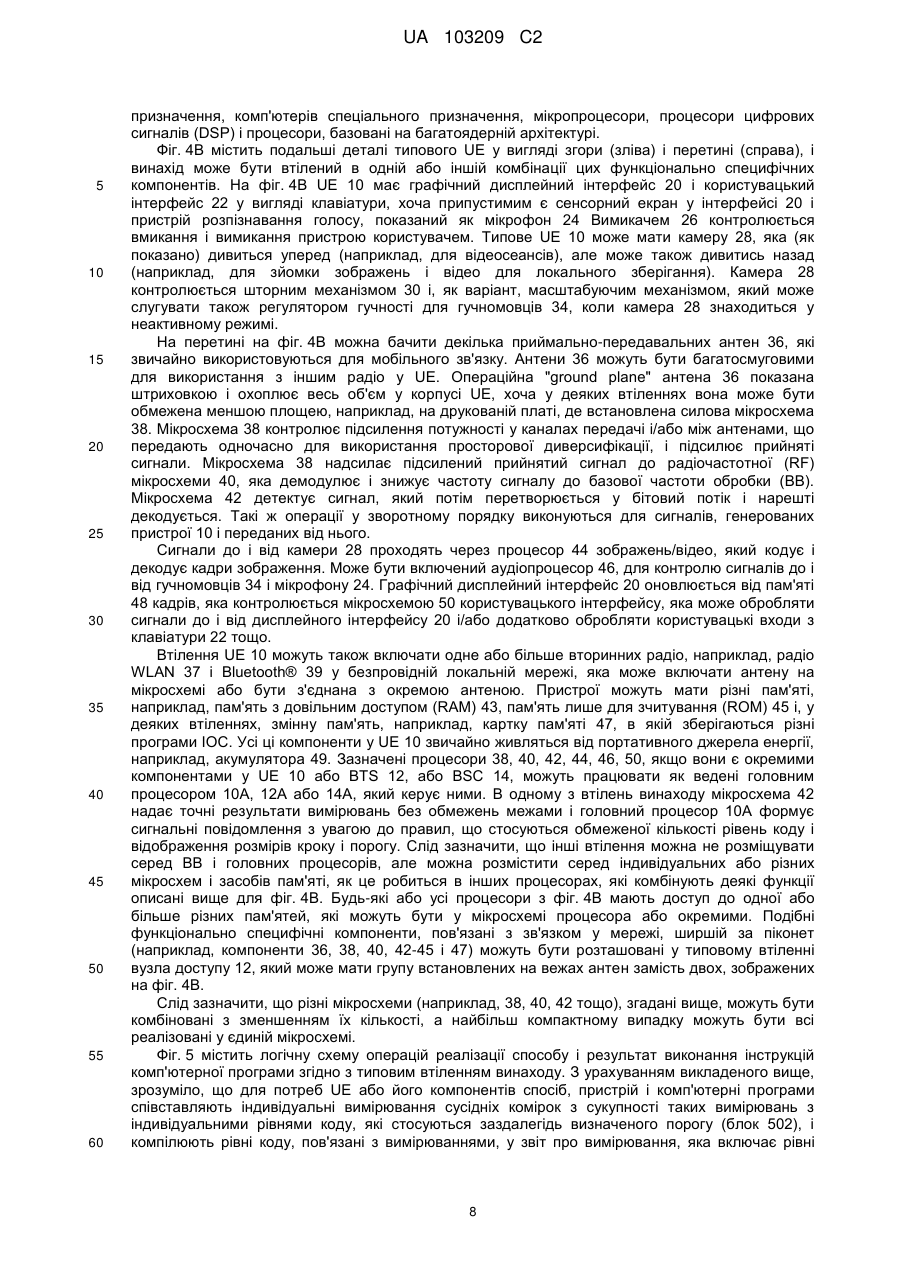

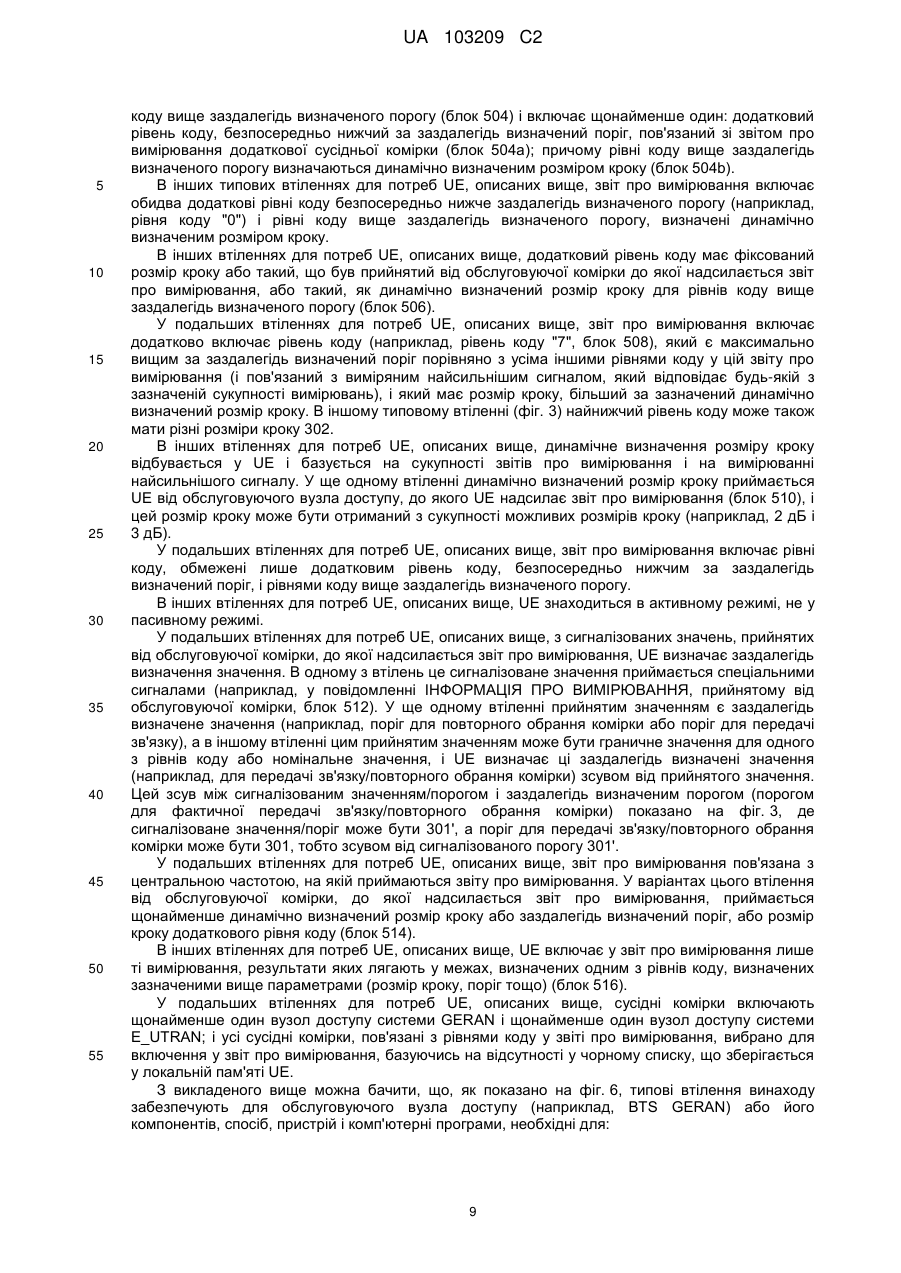

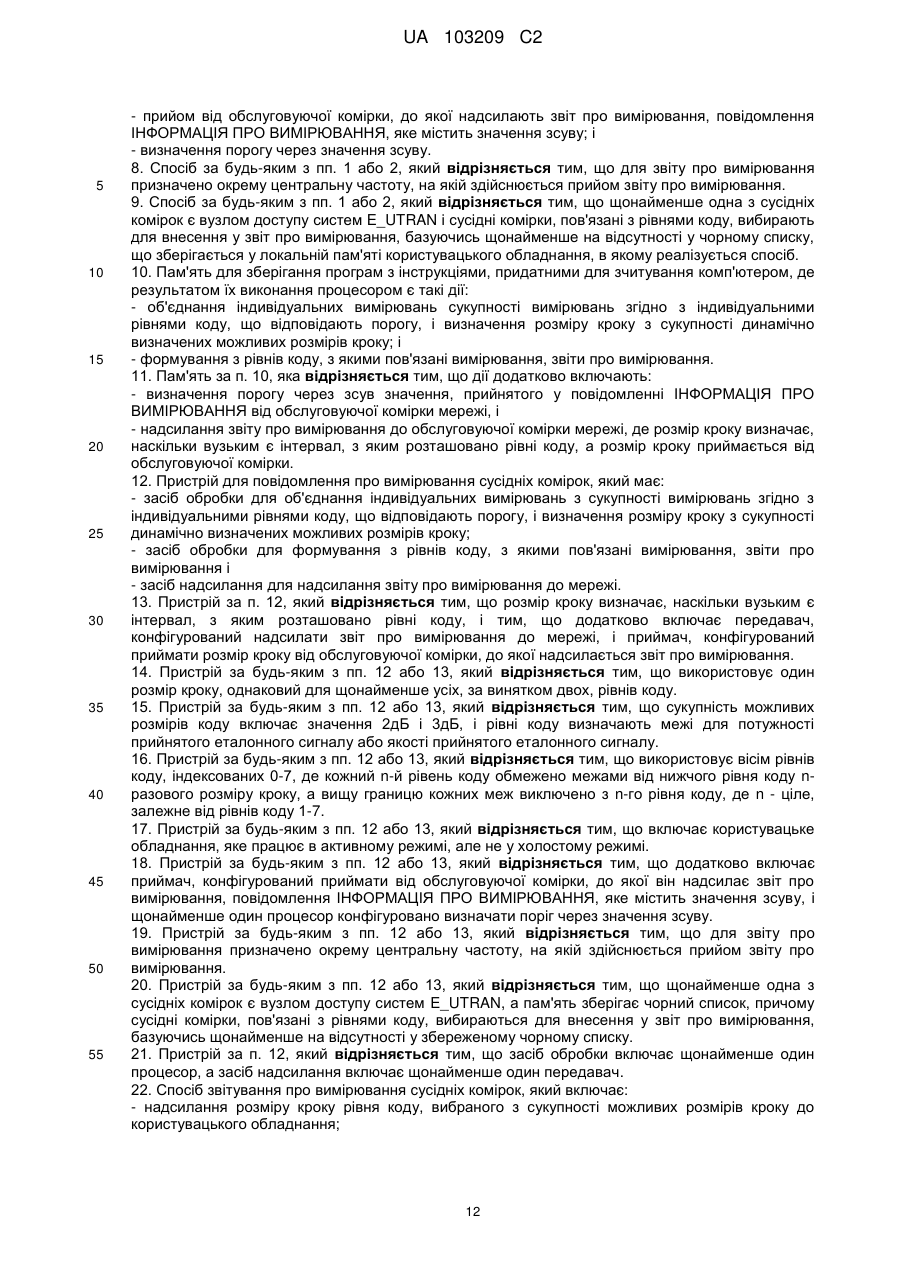

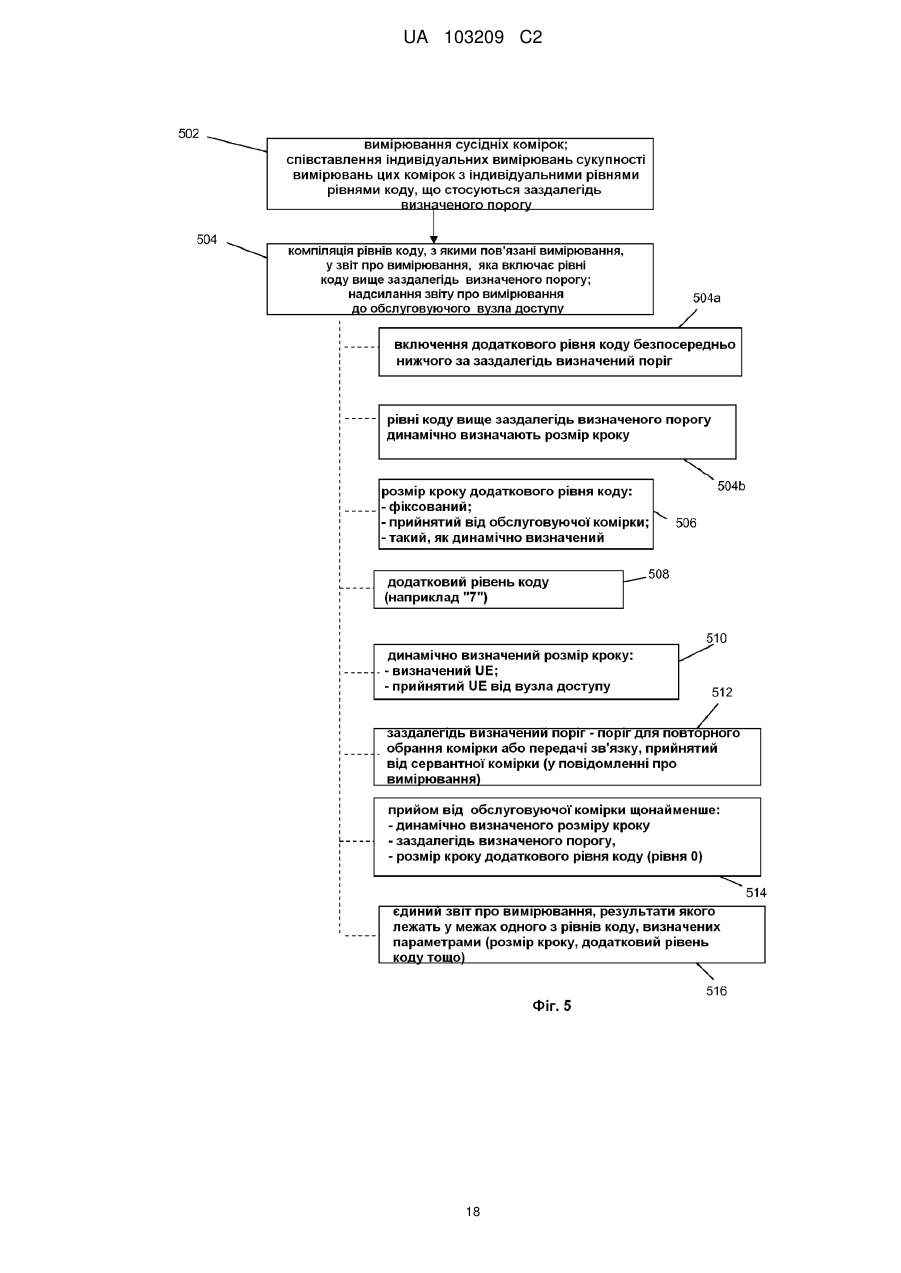

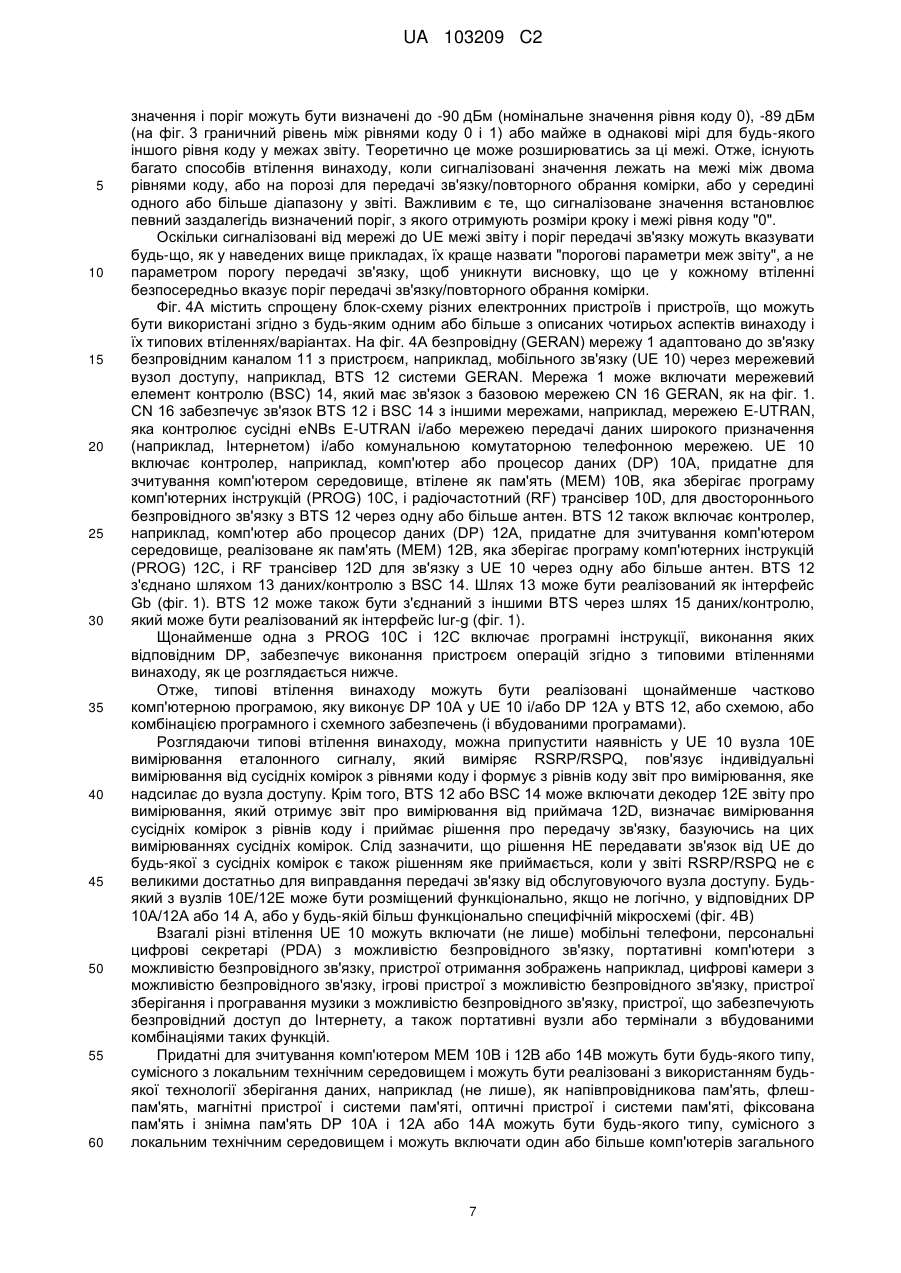

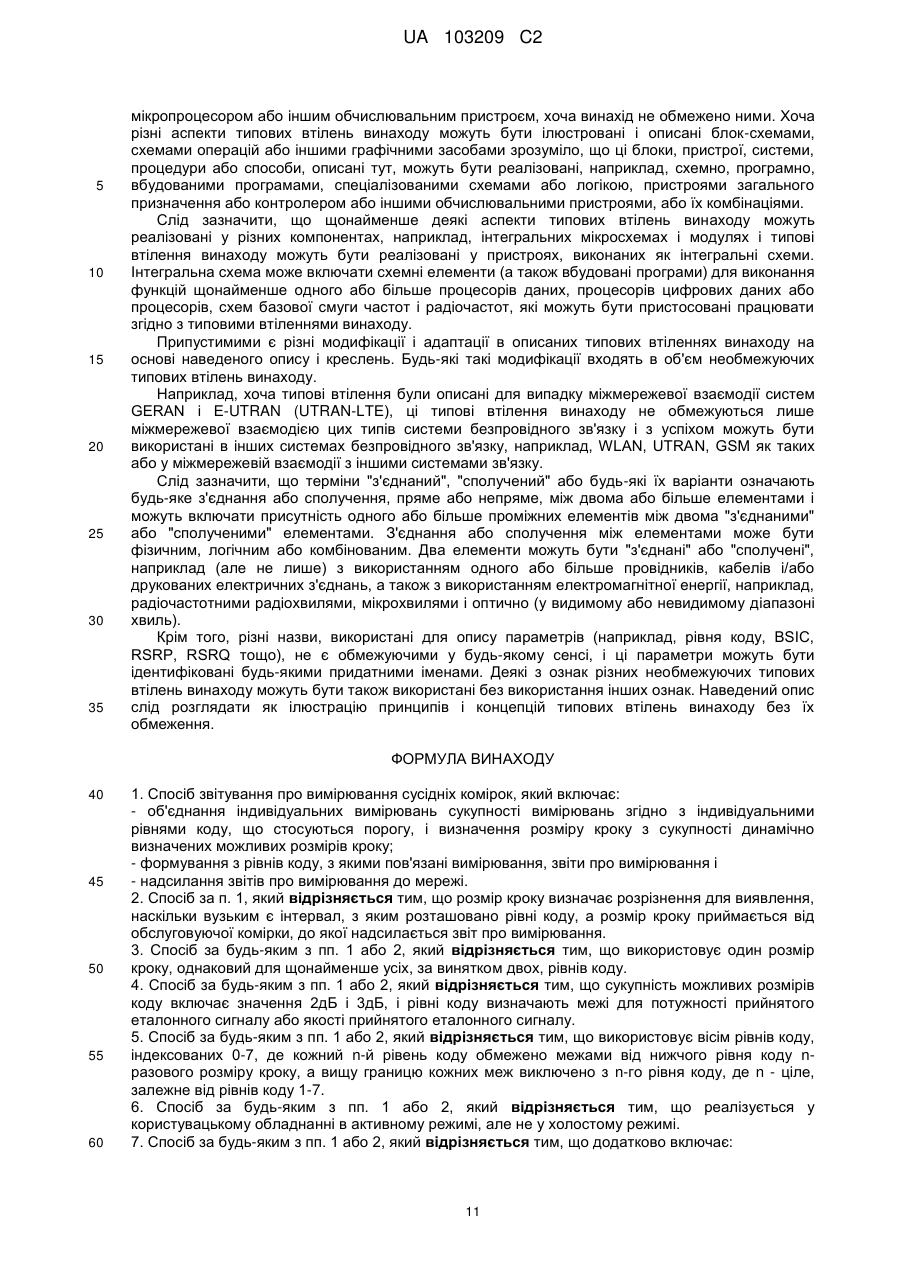

Реферат: На користувацькому обладнанні індивідуальні вимірювання сусідніх комірок з сукупності таких вимірювань пов'язуються з рівнями коду, які відповідають порогу (301) і визначають розмір кроку (303), який динамічно визначається з сукупності можливих розмірів кроку. Рівні коду, яким відповідають вимірювання, компілюються у звіт про вимірювання, який надсилається до мережі. У мережі у розмір кроку (303) рівня коду надсилається до користувацького обладнання, яке надсилає звіт про вимірювання до мережі. Отже, розмір кроку динамічно визначається з сукупності можливих розмірів кроку. Мережа вибирає, базуючись на прийнятій доповіді про вимірювання, одну з сусідніх комірок для передач зв'язку користувацького обладнання. У втіленні поріг (301) визначається через зсув значення, надісланий мережею до користувацького обладнання. Способи, пристрої і комп'ютерні програми описано як на боці користувацького обладнання, так і мережі. UA 103209 C2 (12) UA 103209 C2 UA 103209 C2 5 10 15 20 25 30 35 40 45 50 55 60 Типові необмежуючі втілення винаходу стосуються взагалі систем безпровідного зв'язку, способів, пристроїв і комп'ютерних програм і, зокрема, стосуються звіту про вимірювання сусідніх комірок у системі безпровідного зв'язку, зокрема, між-RAT вимірювань комірок (наприклад, сповіщення про комірки E-UTRAN у GERAN). Цей розділ надає опис галузі техніки або контекст, що стосується винаходу і визначений у Формулі винаходу. Опис тут може включати концепції, які могли б бути здійснені, але не обов'язково такі, що були раніше розроблені і реалізовані. Отже, якщо не зазначено інше, змістом цього розділу не є опис рівня техніки і пунктів Формули цієї заявки. Абревіатури в описі і/або кресленнях: 3GPP корпоративний проект третього покоління ВССН канал контролю широкомовлення BSC контролер базових станцій BSIC ідентифікаційний код базової станції BSS підсистема базових станцій BTS базова трансіверна станція DL низхідний канал (BTS/eNB до UE) EDGE поліпшені швидкості передачі даних для розвитку GSM eNB Вузол В EUTRAN (розвинений Вузол В, базова станція/вузол доступу E-UTRAN розвинена мережа радіодоступу UMTS (або LTE/3.9G) FDD дуплекс з розділенням частот GERAN мережа радіодоступу GSM/EDGE (або 2.5G) GSM глобальна система мобільного зв'язку ID ідентифікатор LTE довготерміновий розвиток MS мобільна станція (або UE) NB Вузол В (базова станція/вузол доступу) PCID ID комірки фізичного рівня RAT технологія радіодоступу RSRP прийнята потужність еталонного сигналу RSRQ якість прийнятого еталонного сигналу SC-FDMA одноносійний паралельний доступ з частотним розділенням каналів частот TDD дуплекс з розділенням часу ТТІ часовий інтервал передачі UE користувацьке обладнання (або MS) UL висхідний канал (UE до eNB) UMTS універсальна мобільна систем зв'язку UTRAN мережа радіодоступу UMTS (або 3G) Система зв'язку, відома як розвинена UTRAN (E-UTRAN або як UTRAN-LTE, або як E-UTRA) наразі розробляється у рамках 3GPP. Як наразі визначено, доступом DL буде множинний доступ з ортогональним розділенням частот (OFDMA), а доступом UL буде однонасінний паралельний доступ з частотним ущільненням каналів (SC-FDMA). Важливою специфікацією є 3GPP TS 36.300, V8.6.0 (2008-09) Корпоративного проекту 3-го покоління; Технічна специфікація для Групової Мережі радіодоступу; Розвинений Універсальний Наземний Радіодоступ (E-UTRA) і Розвинена Універсальна Наземна Мережа Доступу (ЕUTRAN); Загальний Опис; Стадія 2 (Версія 8), включені у даний документ посиланням. Фіг. 1 містить схему мобільної станції MS, що контролюється базовою трансіверною станцією BTS системи GERAN через канал Um. У системі GERAN усі BTS контролюються контролером базових станцій BSC, який має зв'язок з базовою мережею GSM/UMTS через щонайменше інтерфейси Gb і А, як показано. Також на фіг. 1 показано 6 сусідніх вузлів доступу, деякі з яких є BTS GERAN, деякі є NB UTRAN і деякі є eNB E-UTRAN. MS виміряє обслуговуючі BTS GERAN, з якими вона має інтерфейс Um і також виміряє сусідні вузли доступу будь-якої технології радіодоступу RAT, з якими ця MS є сумісною, і надсилає до обслуговуючої BTS дані вимірювань. MS може замість цього бути під контролем мережі UTRAN і надсилати дані вимірювань її обслуговуючого NB UTRAN і також сусідніх BTS GERAN і eNB E-UTRAN обслуговуючого NB мережі UTRAN Будь-які дані цих інтер-RAT вимірювань є типовими але необмежуючими середовищами для втілень. Внаслідок прийняття E-UTRAN як нової радіотехнолоіії RAT виникає потреба у розвитку взаємодії між існуючими RAT для надання мобільним терміналам можливості працювати як в існуючих системах, так і у системах інфраструктури E-UTRAN, як це ілюстровано фіг. 1, і звітувати про вимірювання сусідніх комірок користувацьким обладнанням UE (показаним на 1 UA 103209 C2 5 10 15 20 25 30 35 40 45 50 55 60 фіг. 1 як MS). Звіт про вимірювання для комірок E-UTRAN ідентифікує важливі аспекти міжмережевої взаємодії GERAN/E-UTRAN згідно з стандартом 3GPP. Версія 8. Згідно з домовленістю у GERAN #38bis (див. Exhibit А до пріоритетного документу попередньої заявки на патент США No. 61/198859 від 10/11/2008): документ G2-080368 "Звіт про вимірювання для міжмережевої взаємодії GERAN/E-UTRAN"; 3GPP TSG GERAN2#38bis, Хi'an, China; June 24-27, 2008; NETWORKS Nokia Corporation & Nokia Siemens) для використання чорного списку сусідніх до комірок E-UTRAN (див. зокрема, Розділ 3 цього документу, який стверджує, що лише сигнали сусідніх комірок не слід розглядати як передачу зв'язку або як сигнали кандидатів на реселекцію комірок). ID дозволених комірок не передаються однозначно широкомовленням і тому мобільний вузол не може просто індексувати комірку у звіті про вимірювання, оскільки можна використати білий список для сучасного сповіщення комірок GERAN або UTRAN про ці комірки. Це означає, що повний ідентифікатор комірки E-UTRAN на фізичному рівні (РСІD) має бути включений у звіт про вимірювання Це може знизити ефективність звіту про вимірювання сусідніх комірок E-UTRAN. Незалежно від практичної ефективності використання чорного списку, його покладають в основу розробки інтер-RAT звіту про вимірювання. Отже, побудова повідомлень нового звіту про вимірювання має отримати найвищу інформаційну ефективність. Для зниження впливу введення E-UTRAN на мобільні термінали у GERAN передбачено продовжувати використання існуючого формату повідомлень для звіту про вимірювання, наприклад, ЗВІТУ ПРО ВИМІРЮВАННЯ або УДОСКОНАЛЕНОГО ЗВІТУ ПРО ВИМІРЮВАННЯ у спеціалізованому режимі або режимі подвійного трансферту, і ПАКЕТНОГО ЗВІТУ ПРО ВИМІРЮВАННЯ або ПАКЕТНОГО УДОСКОНАЛЕНОГО ЗВІТУ ПРО ВИМІРЮВАННЯ у пакетному трансфертному режимі також у випадку міжмережевої взаємодії GERAN і E-UTRAN. Повторне використання існуючих форматів повідомлення у звіті про вимірювання накладає обмеження на звіт для пристосування її до раніше існуючих форматів. Зокрема, ID комірки EUTRAN репрезентується PCID, який потребує 9 біт, тобто на 3 біти більше, ніж в ідентифікаторі BSIC у GERAN Тому 6-бітовий звіт про вимірювання, що використовується у комірках GERAN або UTRAN, має бути усічений до 3 біт для забезпечення сумісності зі звітами для комірок EUTRAN. Подальші деталі можна знайти у розділі 4 документу G2-080368 і у розділах 2.4 і 3 документу G2-080510 під назвою "Удосконалений звіт про вимірювання для LTE, 3GPP TSG th rd GERAN2#39bis, Sophia-Antipolis, France, Sept 30 -Oct 3 2008", див. Networks Nokia Corporation & Nokia Siemens). У 3GPP розглядається зниження рівня розрізнення у звітах між GERAN і RAN 4; якість звіту може становити лише 3 біти. Див. Exhibit В у зазначеному вище пріоритетному документі документ TSGG #3 8(08) 1347 "LS звіту про вимірювання у Е-UTRAN, 3GPP TSG GERAN Meeting No 39, Florence, Italy, 25-29 August 2008), де рівнем звіту може бути або RSRP (Прийнята потужність еталонного сигналу або RSRQ (Якість прийнятого еталонного сигналу). Внесок у GERAN дає базове рішення для використання 3-бітового рівня розрізнення у звітах для комірок E-UTRAN. Див. Exhibit C у зазначеному вище пріоритетному документі документ GP-081159 "Звіт про вимірювання для міжмережевої взаємодії GERAN/E-UTRAN, 3GPP TSG GRAN #39, Florence, Italy, 25-29 August 2008, NETWORKS Nokia Siemens Мережі & Nokia Corporation. Один з принципів запропонованого кодування 3-бітового рівня вимірювання ілюстровано на фіг. 1 документу GP-081159 (див. наш фіг. 2). Першим аспектом винаходу є спосіб, який включає: об'єднання індивідуальних вимірювань сукупності вимірювань згідно з рівнями коду, що стосуються порогу, динамічне визначення розміру з сукупності можливих розмірів кроку; формування з рівнів коду, з якими пов'язані вимірювання, звіту про вимірювання; і надсилання звіту про вимірювання до мережі. Згідно з другим аспектом, винахід включає пам'ять для зберігання програми, побудованої з придатних для зчитування комп'ютером інструкцій, які при виконанні процесором забезпечують виконання дій, що включають: об'єднання індивідуальних вимірювань з сукупності вимірювань згідно з рівнями коду, що стосуються порогу, динамічне визначення розміру з сукупності можливих розмірів кроку і формування з рівнів коду, з якими пов'язані вимірювання, звіту про вимірювання; Згідно з третім аспектом, винахід включає пристрій, який має щонайменше один процесор і пам'ять для зберігання придатних для зчитування комп'ютером інструкцій. Ці пам'ять і придатні для зчитування комп'ютером інструкції конфігуровано для щонайменше одного процесора для того, щоб пристрій щонайменше виконував: об'єднання індивідуальних вимірювань сукупності вимірювань згідно з рівнями коду, що стосуються порогу, динамічне визначення розміру з сукупності можливих розмірів кроку, формування з рівнів коду, з якими пов'язані вимірювання, звіту про вимірювання, і надсилання звіту про вимірювання до мережі. 2 UA 103209 C2 5 10 15 20 25 30 35 40 45 50 55 60 Згідно з четвертим аспектом, винахід включає пристрій, який має засоби обробки і засоби надсилання. Засоби обробки слугують для об'єднання індивідуальних вимірювань з сукупності вимірювань згідно з рівнями коду, що стосуються порогу, і динамічного визначення розміру з сукупності можливих розмірів кроку і формування з рівнів коду, з якими пов'язані вимірювання, звіту про вимірювання. Засоби надсилання слугують для надсилання звіту про вимірювання до мережі. В одному з втілень засоби обробки включають щонайменше один процесор, а засоби надсилання включають щонайменше один передавач. Згідно з п'ятим аспектом, винахід стосується способу, який включає: надсилання розміру кроку для рівня коду, вибраний з сукупності можливих розмірів кроку, до користувацького обладнання; прийом від користувацького обладнання звіту про вимірювання, який містить сукупність рівнів коду, кожний з яких пов'язаний з індивідуальними вимірюваннями сусідніх комірок, які належать до сукупності таких вимірювань і в яких рівні коду стосуються порогу; і обрання, базуючись на прийнятому звіті про вимірювання, одного з сусідніх комірок для передачі зв'язку для користувацького обладнання, від якого був прийнятий звіт про вимірювання. Згідно з шостим аспектом, винахід включає пам'ять для зберігання програми, побудованої з придатних для зчитування комп'ютером інструкцій, які при виконанні процесором забезпечують виконання дій, що включають надсилання розміру кроку для рівня коду, вибраний з сукупності можливих розмірів кроку, до користувацького обладнання, прийом від користувацького обладнання звіту про вимірювання, який містить сукупність рівнів коду, кожний з яких пов'язаний з індивідуальними вимірюваннями сусідніх комірок, які належать до сукупності таких вимірювань і в яких рівні коду стосуються порогу, і обрання, базуючись на прийнятому звіті про вимірювання, однієї з сусідніх комірок для передачі зв'язку для користувацького обладнання, від якого був прийнятий звіт про вимірювання. Згідно з сьомим аспектом, винахід включає пристрій, який має щонайменше один процесор і пам'ять для зберігання придатних для зчитування комп'ютером інструкцій. Ці пам'ять і придатні для зчитування комп'ютером інструкції, конфігуровано для щонайменше одного процесора для того, щоб пристрій щонайменше виконував надсилання розміру кроку для рівня коду, вибраний з сукупності можливих розмірів кроку, до користувацького обладнання, прийом від користувацького обладнання звіту про вимірювання, який містить сукупність рівнів коду, кожний з яких пов'язаний з індивідуальними вимірюваннями сусідніх комірок, які належать до сукупності таких вимірювань і в яких рівні коду стосуються порогу, і обрання, базуючись на прийнятому звіті про вимірювання, однієї з сусідніх комірок для передачі зв'язку користувацького обладнання, від якого був прийнятий звіт про вимірювання. Згідно з восьмим аспектом, винахід включає пристрій, який має засоби надсилання, засоби прийому і засоби обробки. Засоби надсилання слугують для надсилання розміру кроку для рівня коду, вибраного з сукупності можливих розмірів кроку, до користувацького обладнання. Засіб прийому слугує для прийому від користувацького обладнання звіту про вимірювання, який містить сукупність рівнів коду, кожний з яких пов'язаний з індивідуальними вимірюваннями сусідніх комірок і в яких рівні коду стосуються порогу. Засоби обробки слугують для обрання, базуючись на прийнятому звіті про вимірювання, однієї з сусідніх комірок для передачі зв'язку користувацького обладнання, від якого був прийнятий звіт про вимірювання. Ці і інші аспекти винаходу детально розглядаються у подальшому описі з посиланнями на креслення, в яких: фіг. 1 - архітектура системи GERAN, де деякі сусідні вузли доступу до MS є сумісними з системою GERAN, а інші сусідні вузли доступу до тієї ж MS є сумісними з системою E_UTRAN; фіг. 2 - репродукція фіг. 1 документу GP-081159, що містить кодування RSRP для звіту про вимірювання у E-UTRAN з урахуванням зменшеного 3-бітового розрізнення у звіту; фіг. 3 - схема рівень коду згідно з фіг. 2, де показано: змінний розмір кроку розрізнення звіту; звіт рівня коду "0"; і змінний розмір кроку для рівня коду "0" згідно з типовим втіленням винаходу; фіг. 4А - спрощена блок-схема різних електронних пристроїв, придатних для використання у типових втіленнях винаходу; фіг. 4В - більш деталізована блок-схема користувацького обладнання з фіг. 4А; фіг. 5 - логічна схема операцій способу і результат виконання інструкцій комп'ютерної програми, що містяться у придатній для зчитування комп'ютером пам'яті, згідно з деякими типовими втіленнями винаходу, наприклад, перспективи надсилання звіту про вимірювання користувацьким обладнанням/мобільною станцією; фіг. 6 - логічна схема операцій способу і результат виконання інструкцій комп'ютерної програми, що містяться у придатній для зчитування комп'ютером пам'яті, згідно з деякими 3 UA 103209 C2 5 10 15 20 25 30 35 40 45 50 55 типовими втіленнями винаходу, наприклад, прийомом звіту про вимірювання мережевим вузлом доступу. Для реалізації міжмережевої взаємодії GERAN і E-UTRAN, існуючі повідомлення GERAN: ЗВІТ ПРО ВИМІРЮВАННЯ, ПАКЕТНИЙ ЗВІТ ПРО ВИМІРЮВАННЯ, ПОЛІПШЕНИЙ ПАКЕТНИЙ ЗВІТ ПРО ВИМІРЮВАННЯ і ПАКЕТНИЙ ПОЛІПШЕНИЙ ЗВІТ ПРО ВИМІРЮВАННЯ розглядаються для використання мобільними терміналами/UE, придатними для роботи як у GERAN, так і у E-UTRAN. Як було відзначено, можна користуватись чорним списком, тобто будь-яка мережева комірка (вузол доступу), яка не міститься у чорному списку, але використовує однозначно призначену частоту, має розглядатись UE як повноцінний кандидат на передачу зв'язку (у спеціальному режимі або у режимі подвійної передачі) або для повторного обрання комірки (у режимі пакетної передачі) UE, якщо передача зв'язку або повторне обрання комірки стає необхідним. Для підтримки такої передачі зв'язку або повторного обрання комірки UE має надсилати звіти про вимірювання до обслуговуючого вузла доступу (наприклад, GERAN BTS або UTRAN NB), згідно з будь-яким з наведених вище форматів від сусідніх комірок, що не містяться у чорному списку і використовують щонайменше одну однозначно призначену частоту. Центральна частота у E-UTRAN непрямо визначає, чи працює комірка, що використовує цю центральну частоту у дуплексному режимі з розділенням часу (TDD) або у дуплексному режимі з розділенням частот (FDD). У спеціальному режимі або режимі з подвійною передачею звіт про вимірювання з використанням формату повідомлення ЗВІТ ПРО ВИМІРЮВАННЯ має мати довжину 16 октетів і нести звіти про вимірювання до обслуговуючої комірки і до 6 сусідніх комірок будь-якого типу радіодоступу RAT для оцінювання обслуговуючою коміркою і для передачі зв'язку UE. Наразі узгоджені результати вимірювання у звіті про вимірювання є RSRP з 98 рівнями коду і RSRQ з 34 рівнями коду надають 7 біт для звіту RSRP з однобітовим розрізненням або 6 біт для звіту RSRQ. Базуючись на сигналізованій інформації від обслуговуючої комірки RSRP або RSRQ мають бути повідомлені UE. У цьому випадку інші вимірювання мають за об'ємом перевищувати заздалегідь визначений поріг (передачі зв'язку або повторного обрання комірки), який широкомовно передається обслуговуючою коміркою до UE у каналі широкомовлення цієї комірки (ВССН). У випадку звіту RSRP або RSRQ вище заздалегідь визначеного порогу для передачі зв'язку або повторного обрання комірки, рівень коду "0" призначається RSRP на рівні нижче сигнального порогу (фіг. 2) і в існуючих рішеннях вважається не таким придатним як кандидат на передачу зв'язку, і тому не вноситься у звіт. Рівні коду "1" - "6" покривають межі RSRP вище сигнального порогу (фіг. 2) і, оскільки кожен має запропоноване розрізнення 3 дБ, а межі покриття дорівняють 18 дБ. Рівень коду "7" покриває межі RSRP на більш, ніж 18 дБ вище сигналізованого порогу і, як вважають, репрезентує найкращого кандидата на передачу зв'язку. Найменше розрізнення забезпечується у звітах комірок для рівня коду "7", яке є вищим за розрізнення для рівнів коду "1" - "6", і це вказує, що RSRP знижується нижче сигнального порогу для рівня коду "0", який завжди передається до обслуговуючої комірки. У випадку, коли має бути звіт RSRQ, a RSRP вище заздалегідь визначеного порогу для передачі зв'язку або повторного обрання комірки, для RSRQ передбачено такий же тип кодування. При 3-бітовому розрізненні у звіті (фіг. 2) виникають такі проблеми: a) Поріг повторного обрання комірки, сигналізований у ВССН є дійсним для неробочого режиму UE і може бути непридатним для активного режиму UE при ідентифікуванні кандидата на передачу зв'язку. Тому такий поріг має бути незалежно визначений і сигналізований до мобільного терміналу/UE спеціальною сигналізацією (наприклад, повідомленням ІНФОРМАЦІЯ ПРО ВИМІРЮВАННЯ). Відповідні дані про це можна знайти у документі R4-082446, прикладеному до згаданого вище пріоритетного документу як Exhibit D, названий "LTE Звіт про вимірювання у GSM", 3GPP SG-RAN WG4 Meeting #48bis, Edinburgh, United Kingdom, 29/093/10/2008, NETWORKS Nokia Corporation & Nokia Siemens). b) На фіг. 2 рівень коду "0" стосується меж нижче вказаного сигналізованого порогу повторного обрання комірки. Отже, цей рівень коду відповідає комірці, яка не розглядається як кандидат на передачу зв'язку для UE в активному режимі. Однак, не диференціюється близькість сусідньої комірки до порогу або її віддаленість від нього. Мережа не отримує інформації про те, чи сусідня комірка, виміряна UE є дуже близькою, але нижче порогу або значно нижче порогу. Комірка з цим рівнем коду завжди вноситься у звіт і тому знижує сигнальну здатність для звіту інших комірок (E-UTRAN, GERAN або UTRAN). c) У звіті використовується фіксований розмір кроку звіту (тут для рівнів коду "1"- "6" передбачено 3-бітову сигналізацію). Це є корисним, якщо межі звіту перевищують 18 дБ або 4 UA 103209 C2 5 10 15 20 25 30 35 40 45 50 55 більше, але не є оптимумом, якщо вони є меншими і комірки є близькими одна до одної при розмірі кроку 3 дБ, тобто є занадто неточними. d) Межі звіту можуть бути різними для різних частот носіїв E-UTRAN. Це не береться до уваги в існуючих системах (див., наприклад, документ GP-081159, прикладений до пріоритетного документу як Exhibit C). Вважається, що усі внески у цій області використовують ПОЛІПШЕНИЙ ЗВІТ ПРО ВИМІРЮВАННЯ, який забезпечує 6-бітове розрізнення об'єму звіту (однак, це не використовується широко у мережах GERAN); або використовують для визначення повідомлень нової звіту про вимірювання (Однак, у GERAN#39 було узгоджено дослідити спочатку реалістичність повторного використання існуючих повідомлень для звітів сусідніх комірок E-UTRAN перед визначенням нових повідомлень). Щодо проблем b) - d) типові втілення надають 4 різні аспекти, які можуть бути сполучені у будь-яких комбінаціях або використані індивідуальна. Кажучи взагалі, ці аспекти включають: 1) модифікацію рівня коду "0", щоб він покривав межі звіту безпосередньо нижче порогу звіту; 2) нижче рівня коду "0" сусідня комірка E-UTRAN не вноситься у звіт взагалі; 3) існує адаптивний розмір кроку (наприклад, межі значень вимірювань, які покриває один рівень коду) для інтерRAT звіту про вимірювання; і 4) існує сигналізація на основі кожної E-UTRAN (на основі центральної частоти) для аспектів 1) - 3). Ці чотири аспекти детально розглядаються на фіг. 3. Рівень коду "0" (посилання #300) модифіковано таким чином, що від покриває межі звіту безпосередньо нижче порогу повторного обрання комірки/передачі зв'язку (посилання. #301) із заздалегідь визначеними фіксованим розміром кроку. Розмір кроку 302 рівня коду "0" (посилання #300) може в одному втіленні жорстко запрограмований, а в іншому втіленні може бути сигналізований мереж, або у ще одному втілень він може бути таким, як розмір кроку 303 для решти рівнів коду. У типовому втіленні (фіг. 3) усі рівні коду (1-6) мають однаковий розмір кроку 303 за винятком одного або обох найвищих (7) і найнижчого (0) рівнів коду. Цей аспект можна бачити у різниці між фіг. 2 і 3: в обох цих фігурах рівень коду "0" надано у звіті до обслуговуючої комірки. Світліше і темніше тушування вказують, чи буде сусідня комірка, якій призначено рівень коду "0" розглядатись як можливий кандидат на передачу зв'язку або повторне обрання комірки (світле) або ні (темне) обслуговуючою коміркою. На фіг. 2 рівень коду "0" затемнено; він включений у звіт, але не розглядається як можливий кандидат на передачу зв'язку або повторне обрання комірки з простої причини, що він є нижчим за заздалегідь визначений поріг 301. Але на фіг. 3 рівень коду "0" (посилання #300) показано світлим, тобто він надсилається до UE, щоб вказати обслуговуючій комірці, що вона близька, хоча ще є нижчою заздалегідь визначений поріг 301 передачі зв'язку, але може розглядатись як дійсний кандидат на передачу зв'язку або повторне обрання комірки завдяки усередненню у обслуговуючій комірці. Взагалі сигналізований поріг 301 сигналізується мережею/BTS до різних UE у комірці. Цей поріг в іншому варіанті може вказувати номінальне значення або значення початкової межі для рівня коду "0" або для будь-якого іншого елементу, який однозначно визначає фактичні межі для кожного рівня коду. Рівень коду "0" (посилання #300) завжди знаходиться у звіті від UE для конкретної сусідньої комірки E-UTRAN, незважаючи на те, що він у звіті має значення нижче порогу 301 передачі зв'язку або повторного обрання комірки. Одною з технічних переваг цього є те, що мережа може використати цей рівень коду "0" у звіті від різних UE для усереднення. Як було зазначено вище, заздалегідь визначений поріг може бути наданий багатьма шляхами. В одному з втілень сигналізується номінальне значення, як для рівня коду "0", з якого зсувом визначається заздалегідь визначений поріг 301 повторного обрання комірки або передачі зв'язку. В іншому втіленні сигналізованим порогом є граничне значення (дБ) різниці між рівнем коду "0" і рівнем коду "1". У цьому випадку заздалегідь визначений сигналізований поріг, показаний на фіг. 3 як поріг 301, є фактичним порогом для повторного обрання комірки/передачі зв'язку без зсуву від сигналізованого порогу. У ще одному втіленні сигналізований поріг є нижчою границею значень рівня коду "0" у звіті (на фіг. 3 це значення між посиланнями #300 і 390, показане як 301'). Кожний з них може бути сигналізований мережею до UE і репрезентує різні варіанти сигналізації у мережі, якими у UE визначається заздалегідь визначений поріг. У випадку, коли сигналізоване значення або поріг не є фактичним заздалегідь визначеним порогом 301 для повторного обрання комірки/передачі зв'язку, UE визначає поріг для повторного обрання комірки/передачі зв'язку як зсув від прийнятого ним сигналізованого заздалегідь визначеного порогу. Наприклад, на фіг. 3 мережа може сигналізувати значення, що відповідає 301', з якого UE зсувом знаходить заздалегідь визначений поріг 301 як поріг для повторного обрання комірки/передачі зв'язку. 5 UA 103209 C2 5 10 15 20 25 30 35 40 45 50 55 60 У другому аспекті нижче рівня коду "0" сусідня комірка E-UTRAN взагалі не вноситься у звіт і тому показана з темною штриховкою на фіг. 3 і посиланням #390, оскільки вона є настільки нижчою за поріг 391 передачі зв'язку або повторного обрання комірки 301 (відділена щонайменше розміром кроку 302 рівня коду "0" у посилання #300), що не розглядається як придатний кандидат на передачу зв'язку. Однією технічною перевагою цієї відсутності її у звіті є створення місця для комірок GERAN (або для додаткової комірки UTRAN або іншого RAT) у випадку, коли у звіті ці комірки 390 Е-UTRAN лежать нижче рівня коду "0" (посилання #300) і взагалі не є придатними для передачі зв'язку Згідно з третім аспектом винаходу, звіт використовує у звіті адаптивний розмір кроку 303, який на фіг. 3 показаний як змінний, між 2 дБ і 3 дБ (як необмежуючий приклад). В одному з втілень третього аспекту у звіті розмір кроку 303 може бути заданий мережею, на основі, наприклад, оцінювання мережею попередньої прийнятої звіту про вимірювання E-UTRAN. В іншому втілені третього аспекту у звіті розмір кроку 303 може бути визначений мобільною станцією/UE з меж 380 вимірюваних значень для сусідньої комірки E-UTRAN, що має бути внесена у звіт (наприклад, RSRP або RSRQ), без безпосередньої сигналізації про розмір кроку 303 від мережі. Розглянемо приклад третього аспекту винаходу. Якщо у двох звітах визначено розміри кроку 303 для RSRP (наприклад 2 дБ і 3 дБ), мобільна станція/UE, базуючись на межах 380 значень RSRP, визначає розмір кроку 303 у звіті як 3 дБ або 2 дБ В одному прикладі це рішення базується на кількості повідомлень, які містить рівень коду "7" (посилання #370) для різних сусідніх комірок E-UTRAN. UE може вказувати у звіті унікальний розмір кроку 303 для рівнів коду "1" - "6" для мережі. Наприклад, якщо більш, ніж одна звіт про вимірювання отримує рівень коду "7" (посилання #370) з кроком кодування 2 дБ, вибирається крок кодування 3 дБ для розмірів кроків 303 в рівнях коду "1" - "6" (і, можливо, також для рівня коду "0", якщо він має бути таким, як кроки 303) для забезпечення кращого розрізнення для найсильніших прийнятих сусідніх комірок. Слід зазначити, що у втілення, де мережа визначає розмір кроку (посилання #303) сигналізацією, такий алгоритм, описаний для UE може виконуватись у вузлі доступу/базовій станції, а не у UE, і вузол доступу потім сигналізуватиме визначений розмір кроку до UE у комірці. Згідно з четвертим аспектом винаходу, оскільки межі звіту 380 можуть бути різними для різних частот носія E-UTRAN, наприклад, у випадку макрокоміркового рівня на першій частоті (частоті 1) і мікрокоміркового рівня на другій частоті (частоті 2), перший - третій аспекти (або усі разом, будь-яка їх пара або будь-який один аспект індивідуально) будуть сигналізовані на центральній частоті E-UTRAN, тобто буде сигналізовані поріг (межі звіту 380 знижують точку посилання, що репрезентує сигналізований поріг 301), розмір кроку 302 для рівня коду "0" і сигналізований розмір кроку (посилання # 303) для рівнів коду "1" - "6" у DL або UL. Взагалі, технічна перевага втілень винаходу полягає у використанні компресованого кодування виміряних значень, яке підвищує ефективність звіту про вимірювання, якщо кількість комірок у звіті може бути збільшена. Ці переваги можуть також бути в використані у UTRAN і інших мобільних радіоінтерфейсах для поліпшення ефективності звіту про вимірювання. Межі (обмежені) звіту можуть у деяких втілення бути встановлені такими, що фактичний поріг для передачі зв'язку/повторного обрання комірки лежатиме у середині меж, або щонайменше близько до неї. Цього можна досягти, якщо еталоном для рівня коду буде нульове номінальне значення або показане на фіг. 3. Таке рішення забезпечує найменше спотворення усереднених значень у eNB при точній точці прийняття рішення для передачі зв'язку/повторного обрання комірки. Відбуваються природні флуктуації вимірювань, і, якщо поріг передачі зв'язку/повторного обрання комірки лежатиме точно на границі рівня коду 0, слід чекати виникнення ситуації, при якій деякі звіту можуть бути втрачені, коли природні флуктуації сигналу є на біт нижчими меж рівня коду 0. Згідно з деякими втіленнями розмір кроку динамічно контролюється і може бути найпростіше визначати через рівень посилання у межах звіту для номінальне значення рівня коду 0, і тоді рівень коду n (наприклад, 1-7) матиме номінальне значення рівня коду 0 плюс n-разовий рівень розрізнення (наприклад 2 або 3 дБ). Межі звіту для кожного рівня коду дорівнюватимуть тоді номінальному значенню мінус половина розміру кроку до номінального значення плюс половина розміру кроку, де менше з значень приймається, а більше відкидається або навпаки, за винятком того, що межі найвищого рівня коду (рівня коду 7) розширюється до нескінченності. Тут найнижчий рівень коду має межі, визначені вище. У наведеному вище прикладі, якщо номінальні значення становлять від -90 дБм до -76 дБм (кроками 2 дБ), кожний рівень коду, що покриває у звіті межі +/-1 дБ навколо номінального 6 UA 103209 C2 5 10 15 20 25 30 35 40 45 50 55 60 значення і поріг можуть бути визначені до -90 дБм (номінальне значення рівня коду 0), -89 дБм (на фіг. 3 граничний рівень між рівнями коду 0 і 1) або майже в однакові мірі для будь-якого іншого рівня коду у межах звіту. Теоретично це може розширюватись за ці межі. Отже, існують багато способів втілення винаходу, коли сигналізовані значення лежать на межі між двома рівнями коду, або на порозі для передачі зв'язку/повторного обрання комірки, або у середині одного або більше діапазону у звіті. Важливим є те, що сигналізоване значення встановлює певний заздалегідь визначений поріг, з якого отримують розміри кроку і межі рівня коду "0". Оскільки сигналізовані від мережі до UE межі звіту і поріг передачі зв'язку можуть вказувати будь-що, як у наведених вище прикладах, їх краще назвати "порогові параметри меж звіту", а не параметром порогу передачі зв'язку, щоб уникнути висновку, що це у кожному втіленні безпосередньо вказує поріг передачі зв'язку/повторного обрання комірки. Фіг. 4А містить спрощену блок-схему різних електронних пристроїв і пристроїв, що можуть бути використані згідно з будь-яким одним або більше з описаних чотирьох аспектів винаходу і їх типових втіленнях/варіантах. На фіг. 4А безпровідну (GERAN) мережу 1 адаптовано до зв'язку безпровідним каналом 11 з пристроєм, наприклад, мобільного зв'язку (UE 10) через мережевий вузол доступу, наприклад, BTS 12 системи GERAN. Мережа 1 може включати мережевий елемент контролю (BSC) 14, який має зв'язок з базовою мережею CN 16 GERAN, як на фіг. 1. CN 16 забезпечує зв'язок BTS 12 і BSC 14 з іншими мережами, наприклад, мережею E-UTRAN, яка контролює сусідні eNBs E-UTRAN і/або мережею передачі даних широкого призначення (наприклад, Інтернетом) і/або комунальною комутаторною телефонною мережею. UE 10 включає контролер, наприклад, комп'ютер або процесор даних (DP) 10A, придатне для зчитування комп'ютером середовище, втілене як пам'ять (MEM) 10B, яка зберігає програму комп'ютерних інструкцій (PROG) 10C, і радіочастотний (RF) трансівер 10D, для двостороннього безпровідного зв'язку з BTS 12 через одну або більше антен. BTS 12 також включає контролер, наприклад, комп'ютер або процесор даних (DP) 12A, придатне для зчитування комп'ютером середовище, реалізоване як пам'ять (MEM) 12B, яка зберігає програму комп'ютерних інструкцій (PROG) 12C, і RF трансівер 12D для зв'язку з UE 10 через одну або більше антен. BTS 12 з'єднано шляхом 13 даних/контролю з BSC 14. Шлях 13 може бути реалізований як інтерфейс Gb (фіг. 1). BTS 12 може також бути з'єднаний з іншими BTS через шлях 15 даних/контролю, який може бути реалізований як інтерфейс lur-g (фіг. 1). Щонайменше одна з PROG 10С і 12С включає програмні інструкції, виконання яких відповідним DP, забезпечує виконання пристроєм операцій згідно з типовими втіленнями винаходу, як це розглядається нижче. Отже, типові втілення винаходу можуть бути реалізовані щонайменше частково комп'ютерною програмою, яку виконує DP 10A у UE 10 і/або DP 12A у BTS 12, або схемою, або комбінацією програмного і схемного забезпечень (і вбудованими програмами). Розглядаючи типові втілення винаходу, можна припустити наявність у UE 10 вузла 10Е вимірювання еталонного сигналу, який виміряє RSRP/RSPQ, пов'язує індивідуальні вимірювання від сусідніх комірок з рівнями коду і формує з рівнів коду звіт про вимірювання, яке надсилає до вузла доступу. Крім того, BTS 12 або BSC 14 може включати декодер 12Е звіту про вимірювання, який отримує звіт про вимірювання від приймача 12D, визначає вимірювання сусідніх комірок з рівнів коду і приймає рішення про передачу зв'язку, базуючись на цих вимірюваннях сусідніх комірок. Слід зазначити, що рішення НЕ передавати зв'язок від UE до будь-якої з сусідніх комірок є також рішенням яке приймається, коли у звіті RSRP/RSPQ не є великими достатньо для виправдання передачі зв'язку від обслуговуючого вузла доступу. Будьякий з вузлів 10Е/12Е може бути розміщений функціонально, якщо не логічно, у відповідних DP 10A/12A або 14 А, або у будь-якій більш функціонально специфічній мікросхемі (фіг. 4В) Взагалі різні втілення UE 10 можуть включати (не лише) мобільні телефони, персональні цифрові секретарі (PDA) з можливістю безпровідного зв'язку, портативні комп'ютери з можливістю безпровідного зв'язку, пристрої отримання зображень наприклад, цифрові камери з можливістю безпровідного зв'язку, ігрові пристрої з можливістю безпровідного зв'язку, пристрої зберігання і програвання музики з можливістю безпровідного зв'язку, пристрої, що забезпечують безпровідний доступ до Інтернету, а також портативні вузли або термінали з вбудованими комбінаціями таких функцій. Придатні для зчитування комп'ютером MEM 10В і 12В або 14В можуть бути будь-якого типу, сумісного з локальним технічним середовищем і можуть бути реалізовані з використанням будьякої технології зберігання даних, наприклад (не лише), як напівпровідникова пам'ять, флешпам'ять, магнітні пристрої і системи пам'яті, оптичні пристрої і системи пам'яті, фіксована пам'ять і знімна пам'ять DP 10A і 12А або 14А можуть бути будь-якого типу, сумісного з локальним технічним середовищем і можуть включати один або більше комп'ютерів загального 7 UA 103209 C2 5 10 15 20 25 30 35 40 45 50 55 60 призначення, комп'ютерів спеціального призначення, мікропроцесори, процесори цифрових сигналів (DSP) і процесори, базовані на багатоядерній архітектурі. Фіг. 4В містить подальші деталі типового UE у вигляді згори (зліва) і перетині (справа), і винахід може бути втілений в одній або іншій комбінації цих функціонально специфічних компонентів. На фіг. 4В UE 10 має графічний дисплейний інтерфейс 20 і користувацький інтерфейс 22 у вигляді клавіатури, хоча припустимим є сенсорний екран у інтерфейсі 20 і пристрій розпізнавання голосу, показаний як мікрофон 24 Вимикачем 26 контролюється вмикання і вимикання пристрою користувачем. Типове UE 10 може мати камеру 28, яка (як показано) дивиться уперед (наприклад, для вiдеосеансів), але може також дивитись назад (наприклад, для зйомки зображень і вiдео для локального зберігання). Камера 28 контролюється шторним механізмом 30 і, як варіант, масштабуючим механізмом, який може слугувати також регулятором гучності для гучномовців 34, коли камера 28 знаходиться у неактивному режимі. На перетині на фіг. 4В можна бачити декілька приймально-передавальних антен 36, які звичайно використовуються для мобільного зв'язку. Антени 36 можуть бути багатосмуговими для використання з іншим радіо у UE. Операційна "ground plane" антена 36 показана штриховкою і охоплює весь об'єм у корпусі UE, хоча у деяких втіленнях вона може бути обмежена меншою площею, наприклад, на друкованій платі, де встановлена силова мікросхема 38. Мікросхема 38 контролює підсилення потужності у каналах передачі і/або між антенами, що передають одночасно для використання просторової диверсифікації, і підсилює прийняті сигнали. Мікросхема 38 надсилає підсилений прийнятий сигнал до радіочастотної (RF) мікросхеми 40, яка демодулює і знижує частоту сигналу до базової частоти обробки (ВВ). Мікросхема 42 детектує сигнал, який потім перетворюється у бітовий потік і нарешті декодується. Такі ж операції у зворотному порядку виконуються для сигналів, генерованих пристрої 10 і переданих від нього. Сигнали до і від камери 28 проходять через процесор 44 зображень/відео, який кодує і декодує кадри зображення. Може бути включений аудіопроцесор 46, для контролю сигналів до і від гучномовців 34 і мікрофону 24. Графічний дисплейний інтерфейс 20 оновлюється від пам'яті 48 кадрів, яка контролюється мікросхемою50 користувацького інтерфейсу, яка може обробляти сигнали до і від дисплейного інтерфейсу 20 і/або додатково обробляти користувацькі входи з клавіатури 22 тощо. Втілення UE 10 можуть також включати одне або більше вторинних радіо, наприклад, радіо WLAN 37 і Bluetooth® 39 у безпровідній локальній мережі, яка може включати антену на мікросхемі або бути з'єднана з окремою антеною. Пристрої можуть мати різні пам'яті, наприклад, пам'ять з довільним доступом (RAM) 43, пам'ять лише для зчитування (ROM) 45 і, у деяких втіленнях, змінну пам'ять, наприклад, картку пам'яті 47, в якій зберігаються різні програми IOС. Усі ці компоненти у UE 10 звичайно живляться від портативного джерела енергії, наприклад, акумулятора 49. Зазначені процесори 38, 40, 42, 44, 46, 50, якщо вони є окремими компонентами у UE 10 або BTS 12, або BSC 14, можуть працювати як ведені головним процесором 10А, 12А або 14А, який керує ними. В одному з втілень винаходу мікросхема 42 надає точні результати вимірювань без обмежень межами і головний процесор 10А формує сигнальні повідомлення з увагою до правил, що стосуються обмеженої кількості рівень коду і відображення розмірів кроку і порогу. Слід зазначити, що інші втілення можна не розміщувати серед ВВ і головних процесорів, але можна розмістити серед індивідуальних або різних мікросхем і засобів пам'яті, як це робиться в інших процесорах, які комбінують деякі функції описані вище для фіг. 4В. Будь-які або усі процесори з фіг. 4В мають доступ до одної або більше різних пам'ятей, які можуть бути у мікросхемі процесора або окремими. Подібні функціонально специфічні компоненти, пов'язані з зв'язком у мережі, ширшій за піконет (наприклад, компоненти 36, 38, 40, 42-45 і 47) можуть бути розташовані у типовому втіленні вузла доступу 12, який може мати групу встановлених на вежах антен замість двох, зображених на фіг. 4В. Слід зазначити, що різні мікросхеми (наприклад, 38, 40, 42 тощо), згадані вище, можуть бути комбіновані з зменшенням їх кількості, а найбільш компактному випадку можуть бути всі реалізовані у єдиній мікросхемі. Фіг. 5 містить логічну схему операцій реалізації способу і результат виконання інструкцій комп'ютерної програми згідно з типовим втіленням винаходу. З урахуванням викладеного вище, зрозуміло, що для потреб UE або його компонентів спосіб, пристрій і комп'ютерні програми співставляють індивідуальні вимірювання сусідніх комірок з сукупності таких вимірювань з індивідуальними рівнями коду, які стосуються заздалегідь визначеного порогу (блок 502), і компілюють рівні коду, пов'язані з вимірюваннями, у звіт про вимірювання, яка включає рівні 8 UA 103209 C2 5 10 15 20 25 30 35 40 45 50 55 коду вище заздалегідь визначеного порогу (блок 504) і включає щонайменше один: додатковий рівень коду, безпосередньо нижчий за заздалегідь визначений поріг, пов'язаний зі звітом про вимірювання додаткової сусідньої комірки (блок 504а); причому рівні коду вище заздалегідь визначеного порогу визначаються динамічно визначеним розміром кроку (блок 504b). В інших типових втіленнях для потреб UE, описаних вище, звіт про вимірювання включає обидва додаткові рівні коду безпосередньо нижче заздалегідь визначеного порогу (наприклад, рівня коду "0") і рівні коду вище заздалегідь визначеного порогу, визначені динамічно визначеним розміром кроку. В інших втіленнях для потреб UE, описаних вище, додатковий рівень коду має фіксований розмір кроку або такий, що був прийнятий від обслуговуючої комірки до якої надсилається звіт про вимірювання, або такий, як динамічно визначений розмір кроку для рівнів коду вище заздалегідь визначеного порогу (блок 506). У подальших втіленнях для потреб UE, описаних вище, звіт про вимірювання включає додатково включає рівень коду (наприклад, рівень коду "7", блок 508), який є максимально вищим за заздалегідь визначений поріг порівняно з усіма іншими рівнями коду у цій звіту про вимірювання (і пов'язаний з виміряним найсильнішим сигналом, який відповідає будь-якій з зазначеній сукупності вимірювань), і який має розмір кроку, більший за зазначений динамічно визначений розмір кроку. В іншому типовому втіленні (фіг. 3) найнижчий рівень коду може також мати різні розміри кроку 302. В інших втіленнях для потреб UE, описаних вище, динамічне визначення розміру кроку відбувається у UE і базується на сукупності звітів про вимірювання і на вимірюванні найсильнішого сигналу. У ще одному втіленні динамічно визначений розмір кроку приймається UE від обслуговуючого вузла доступу, до якого UE надсилає звіт про вимірювання (блок 510), і цей розмір кроку може бути отриманий з сукупності можливих розмірів кроку (наприклад, 2 дБ і 3 дБ). У подальших втіленнях для потреб UE, описаних вище, звіт про вимірювання включає рівні коду, обмежені лише додатковим рівень коду, безпосередньо нижчим за заздалегідь визначений поріг, і рівнями коду вище заздалегідь визначеного порогу. В інших втіленнях для потреб UE, описаних вище, UE знаходиться в активному режимі, не у пасивному режимі. У подальших втіленнях для потреб UE, описаних вище, з сигналізованих значень, прийнятих від обслуговуючої комірки, до якої надсилається звіт про вимірювання, UE визначає заздалегідь визначення значення. В одному з втілень це сигналізоване значення приймається спеціальними сигналами (наприклад, у повідомленні ІНФОРМАЦІЯ ПРО ВИМІРЮВАННЯ, прийнятому від обслуговуючої комірки, блок 512). У ще одному втіленні прийнятим значенням є заздалегідь визначене значення (наприклад, поріг для повторного обрання комірки або поріг для передачі зв'язку), а в іншому втіленні цим прийнятим значенням може бути граничне значення для одного з рівнів коду або номінальне значення, і UE визначає ці заздалегідь визначені значення (наприклад, для передачі зв'язку/повторного обрання комірки) зсувом від прийнятого значення. Цей зсув між сигналізованим значенням/порогом і заздалегідь визначеним порогом (порогом для фактичної передачі зв'язку/повторного обрання комірки) показано на фіг. 3, де сигналізоване значення/поріг може бути 301', а поріг для передачі зв'язку/повторного обрання комірки може бути 301, тобто зсувом від сигналізованого порогу 301'. У подальших втіленнях для потреб UE, описаних вище, звіт про вимірювання пов'язана з центральною частотою, на якій приймаються звіту про вимірювання. У варіантах цього втілення від обслуговуючої комірки, до якої надсилається звіт про вимірювання, приймається щонайменше динамічно визначений розмір кроку або заздалегідь визначений поріг, або розмір кроку додаткового рівня коду (блок 514). В інших втіленнях для потреб UE, описаних вище, UE включає у звіт про вимірювання лише ті вимірювання, результати яких лягають у межах, визначених одним з рівнів коду, визначених зазначеними вище параметрами (розмір кроку, поріг тощо) (блок 516). У подальших втіленнях для потреб UE, описаних вище, сусідні комірки включають щонайменше один вузол доступу системи GERAN і щонайменше один вузол доступу системи E_UTRAN; і усі сусідні комірки, пов'язані з рівнями коду у звіті про вимірювання, вибрано для включення у звіт про вимірювання, базуючись на відсутності у чорному списку, що зберігається у локальній пам'яті UE. З викладеного вище можна бачити, що, як показано на фіг. 6, типові втілення винаходу забезпечують для обслуговуючого вузла доступу (наприклад, BTS GERAN) або його компонентів, спосіб, пристрій і комп'ютерні програми, необхідні для: 9 UA 103209 C2 5 10 15 20 25 30 35 40 45 50 55 60 - прийому звіту про вимірювання (блок 602), яка включає сукупність рівнів коду, кожний з яких відповідає індивідуальним рівнів коду з сукупності вимірювань сусідніх комірок, де рівні коду відповідають заздалегідь визначеному порогу, а звіт про вимірювання включає щонайменше додатковий рівень коду безпосередньо нижчий за заздалегідь визначений поріг, пов'язаний зі звітом про вимірювання додаткової сусідньої комірки, або включає рівні коду вищі за заздалегідь визначений поріг, які динамічно визначають розмір кроку, і, крім того, обрання (блок 604) однієї з сусідніх комірок, базуючись на звіті про вимірювання, для передачі зв'язку UЕ від якого був прийнятий звіт про вимірювання. В інших типових втіленнях для потреб вузла доступу, описаних вище, звіт про вимірювання включає обидва додаткові рівні коду безпосередньо нижче заздалегідь визначеного порогу (наприклад, рівня коду "0", блок 604а) і рівні коду вище заздалегідь визначеного порогу, визначеного динамічно визначеним розміром кроку (блок 604b), і сусідню комірку, пов'язану з додатковим рівнем коду (наприклад, рівнем коду "0") і тимчасово виключену з вибору для передачі зв'язку або повторного обрання комірки UE (блок 604с), але пізніше ураховану у процесі усереднення для забезпечення успішних звітів про вимірювання у вузлі доступу, як для усіх інших рівнів коду у звіті. У подальших втіленнях для потреб вузла доступу, описаних вище, додатковий рівень коду має розмір кроку, який вузол доступу надсилає до UE (блок 606), і цей розмір кроку може бути вибраний з сукупності можливих розмірів кроку (наприклад, 2 дБ і 3 дБ). В інших втіленнях для потреб вузла доступу, описаних вище, звіт про вимірювання включає додатковий рівень коду (наприклад, рівень коду "7"), який є максимально вищим за заздалегідь визначений поріг порівняно з усіма іншими рівнями коду у цій звіту про вимірювання (і пов'язаний з виміряним найсильнішим сигналом, який відповідає будь-якій з зазначеній сукупності вимірювань), і який має розмір кроку, більший за зазначений динамічно визначений розмір кроку. У цьому випадку сусідній вузол, пов'язаний з додатковим рівнем коду, визначається як придатний для передачі зв'язку або повторного обрання комірки (блок 608) або як придатний кандидат у випадку призначення цього рівня коду багатьом коміркам. В іншому типовому втіленні, наприклад, показаному на фіг. 3, найнижчий рівень коду може також мати різні розміри кроку 302. У подальших втіленнях для потреб вузла доступу, описаних вище, розмір кроку динамічно визначається вузлом доступу і сигналізується до UE (блок 610). В інших втіленнях для потреб вузла доступу, описаних вище, сигналізоване значення або поріг, надсилається вузлом доступу до UE, від якого був прийнятий звіт про вимірювання, і в одному з втілень ці сигналізоване значення/поріг надсилаються спеціальним сигналом (наприклад, повідомленням ІНФОРМАЦІЯ ПРО ВИМІРЮВАННЯ від вузла доступу, блок 612). В одному з втілень сигналізованим значенням є саме заздалегідь визначене значення (наприклад, поріг для повторного обрання комірки або поріг для передачі зв'язку), а в іншому втіленні це сигналізоване значення може бути граничним значенням для одного з рівнів коду або номінальним значенням, і заздалегідь визначеним значенням (наприклад, значенням для передачі зв'язку/повторного обрання комірки) є зсув від сигналізованого значення Зсув між сигналізованим значенням/порогом і заздалегідь визначеним порогом (фактичним порогом для передачі зв'язку/повторного обрання комірки) показано на фіг 3, де сигналізованим значенням/порогом може бути 301', а порогом передач зв'язку/повторного обрання комірки може бути 301, тобто зсув від сигналізованого порогу 301' У подальших втіленнях для потреб вузла доступу, описаних вище, звіт про вимірювання пов'язана з центральною частотою для звіту про вимірювання. У варіантах цього втілення до прийому звіту про вимірювання вузол доступу надсилає до UE, від якої приймається звіт про вимірювання, щонайменше один з динамічно визначених розмірів кроку, заздалегідь визначений поріг, і розмір кроку додаткового рівня коду (блок 614) В інших втіленнях для потреб вузла доступу, описаних вище, вузол доступу надсилає до UE, від якого приймається звіт про вимірювання, до прийому цього звіту чорний список сусідніх комірок, і звіт про вимірювання виключає рівень коду, пов'язаний з будь-якою коміркою з цього чорного списку. Блоки на фіг. 5-6 можна розглядати як операції способу і/або як операції, що є результатом виконання коду комп'ютерної програми, і/або як сукупність взаємопов'язаних схемних елементів, призначених виконувати відповідні функції. Взагалі, типові втілення можуть бути реалізовані схемно або як схемні елементи спеціального призначення, програмне забезпечення, логіка або будь-які їх комбінації. Наприклад, деякі аспекти можуть бути реалізовані схемно, а інші аспекти можуть бути реалізовані як вбудоване або зовнішнє програмне забезпечення, які виконуються контролером, 10 UA 103209 C2 5 10 15 20 25 30 35 мікропроцесором або іншим обчислювальним пристроєм, хоча винахід не обмежено ними. Хоча різні аспекти типових втілень винаходу можуть бути ілюстровані і описані блок-схемами, схемами операцій або іншими графічними засобами зрозуміло, що ці блоки, пристрої, системи, процедури або способи, описані тут, можуть бути реалізовані, наприклад, схемно, програмно, вбудованими програмами, спеціалізованими схемами або логікою, пристроями загального призначення або контролером або іншими обчислювальними пристроями, або їх комбінаціями. Слід зазначити, що щонайменше деякі аспекти типових втілень винаходу можуть реалізовані у різних компонентах, наприклад, інтегральних мікросхемах і модулях і типові втілення винаходу можуть бути реалізовані у пристроях, виконаних як інтегральні схеми. Інтегральна схема може включати схемні елементи (а також вбудовані програми) для виконання функцій щонайменше одного або більше процесорів даних, процесорів цифрових даних або процесорів, схем базової смуги частот і радіочастот, які можуть бути пристосовані працювати згідно з типовими втіленнями винаходу. Припустимими є різні модифікації і адаптації в описаних типових втіленнях винаходу на основі наведеного опису і креслень. Будь-які такі модифікації входять в об'єм необмежуючих типових втілень винаходу. Наприклад, хоча типові втілення були описані для випадку міжмережевої взаємодії систем GERAN і E-UTRAN (UTRAN-LTE), ці типові втілення винаходу не обмежуються лише міжмережевої взаємодією цих типів системи безпровідного зв'язку і з успіхом можуть бути використані в інших системах безпровідного зв'язку, наприклад, WLAN, UTRAN, GSM як таких або у міжмережевій взаємодії з іншими системами зв'язку. Слід зазначити, що терміни "з'єднаний", "сполучений" або будь-які їх варіанти означають будь-яке з'єднання або сполучення, пряме або непряме, між двома або більше елементами і можуть включати присутність одного або більше проміжних елементів між двома "з'єднаними" або "сполученими" елементами. З'єднання або сполучення між елементами може бути фізичним, логічним або комбінованим. Два елементи можуть бути "з'єднані" або "сполучені", наприклад (але не лише) з використанням одного або більше провідників, кабелів і/або друкованих електричних з'єднань, а також з використанням електромагнітної енергії, наприклад, радіочастотними радіохвилями, мікрохвилями і оптично (у видимому або невидимому діапазоні хвиль). Крім того, різні назви, використані для опису параметрів (наприклад, рівня коду, BSIC, RSRP, RSRQ тощо), не є обмежуючими у будь-якому сенсі, і ці параметри можуть бути ідентифіковані будь-якими придатними іменами. Деякі з ознак різних необмежуючих типових втілень винаходу можуть бути також використані без використання інших ознак. Наведений опис слід розглядати як ілюстрацію принципів і концепцій типових втілень винаходу без їх обмеження. ФОРМУЛА ВИНАХОДУ 40 45 50 55 60 1. Спосіб звітування про вимірювання сусідніх комірок, який включає: - об'єднання індивідуальних вимірювань сукупності вимірювань згідно з індивідуальними рівнями коду, що стосуються порогу, і визначення розміру кроку з сукупності динамічно визначених можливих розмірів кроку; - формування з рівнів коду, з якими пов'язані вимірювання, звіти про вимірювання і - надсилання звітів про вимірювання до мережі. 2. Спосіб за п. 1, який відрізняється тим, що розмір кроку визначає розрізнення для виявлення, наскільки вузьким є інтервал, з яким розташовано рівні коду, а розмір кроку приймається від обслуговуючої комірки, до якої надсилається звіт про вимірювання. 3. Спосіб за будь-яким з пп. 1 або 2, який відрізняється тим, що використовує один розмір кроку, однаковий для щонайменше усіх, за винятком двох, рівнів коду. 4. Спосіб за будь-яким з пп. 1 або 2, який відрізняється тим, що сукупність можливих розмірів коду включає значення 2дБ і 3дБ, і рівні коду визначають межі для потужності прийнятого еталонного сигналу або якості прийнятого еталонного сигналу. 5. Спосіб за будь-яким з пп. 1 або 2, який відрізняється тим, що використовує вісім рівнів коду, індексованих 0-7, де кожний n-й рівень коду обмежено межами від нижчого рівня коду nразового розміру кроку, а вищу границю кожних меж виключено з n-го рівня коду, де n - ціле, залежне від рівнів коду 1-7. 6. Спосіб за будь-яким з пп. 1 або 2, який відрізняється тим, що реалізується у користувацькому обладнанні в активному режимі, але не у холостому режимі. 7. Спосіб за будь-яким з пп. 1 або 2, який відрізняється тим, що додатково включає: 11 UA 103209 C2 5 10 15 20 25 30 35 40 45 50 55 - прийом від обслуговуючої комірки, до якої надсилають звіт про вимірювання, повідомлення ІНФОРМАЦІЯ ПРО ВИМІРЮВАННЯ, яке містить значення зсуву; і - визначення порогу через значення зсуву. 8. Спосіб за будь-яким з пп. 1 або 2, який відрізняється тим, що для звіту про вимірювання призначено окрему центральну частоту, на якій здійснюється прийом звіту про вимірювання. 9. Спосіб за будь-яким з пп. 1 або 2, який відрізняється тим, що щонайменше одна з сусідніх комірок є вузлом доступу систем E_UTRAN і сусідні комірки, пов'язані з рівнями коду, вибирають для внесення у звіт про вимірювання, базуючись щонайменше на відсутності у чорному списку, що зберігається у локальній пам'яті користувацького обладнання, в якому реалізується спосіб. 10. Пам'ять для зберігання програм з інструкціями, придатними для зчитування комп'ютером, де результатом їх виконання процесором є такі дії: - об'єднання індивідуальних вимірювань сукупності вимірювань згідно з індивідуальними рівнями коду, що відповідають порогу, і визначення розміру кроку з сукупності динамічно визначених можливих розмірів кроку; і - формування з рівнів коду, з якими пов'язані вимірювання, звіти про вимірювання. 11. Пам'ять за п. 10, яка відрізняється тим, що дії додатково включають: - визначення порогу через зсув значення, прийнятого у повідомленні ІНФОРМАЦІЯ ПРО ВИМІРЮВАННЯ від обслуговуючої комірки мережі, і - надсилання звіту про вимірювання до обслуговуючої комірки мережі, де розмір кроку визначає, наскільки вузьким є інтервал, з яким розташовано рівні коду, а розмір кроку приймається від обслуговуючої комірки. 12. Пристрій для повідомлення про вимірювання сусідніх комірок, який має: - засіб обробки для об'єднання індивідуальних вимірювань з сукупності вимірювань згідно з індивідуальними рівнями коду, що відповідають порогу, і визначення розміру кроку з сукупності динамічно визначених можливих розмірів кроку; - засіб обробки для формування з рівнів коду, з якими пов'язані вимірювання, звіти про вимірювання і - засіб надсилання для надсилання звіту про вимірювання до мережі. 13. Пристрій за п. 12, який відрізняється тим, що розмір кроку визначає, наскільки вузьким є інтервал, з яким розташовано рівні коду, і тим, що додатково включає передавач, конфігурований надсилати звіт про вимірювання до мережі, і приймач, конфігурований приймати розмір кроку від обслуговуючої комірки, до якої надсилається звіт про вимірювання. 14. Пристрій за будь-яким з пп. 12 або 13, який відрізняється тим, що використовує один розмір кроку, однаковий для щонайменше усіх, за винятком двох, рівнів коду. 15. Пристрій за будь-яким з пп. 12 або 13, який відрізняється тим, що сукупність можливих розмірів коду включає значення 2дБ і 3дБ, і рівні коду визначають межі для потужності прийнятого еталонного сигналу або якості прийнятого еталонного сигналу. 16. Пристрій за будь-яким з пп. 12 або 13, який відрізняється тим, що використовує вісім рівнів коду, індексованих 0-7, де кожний n-й рівень коду обмежено межами від нижчого рівня коду nразового розміру кроку, а вищу границю кожних меж виключено з n-го рівня коду, де n - ціле, залежне від рівнів коду 1-7. 17. Пристрій за будь-яким з пп. 12 або 13, який відрізняється тим, що включає користувацьке обладнання, яке працює в активному режимі, але не у холостому режимі. 18. Пристрій за будь-яким з пп. 12 або 13, який відрізняється тим, що додатково включає приймач, конфігурований приймати від обслуговуючої комірки, до якої він надсилає звіт про вимірювання, повідомлення ІНФОРМАЦІЯ ПРО ВИМІРЮВАННЯ, яке містить значення зсуву, і щонайменше один процесор конфігуровано визначати поріг через значення зсуву. 19. Пристрій за будь-яким з пп. 12 або 13, який відрізняється тим, що для звіту про вимірювання призначено окрему центральну частоту, на якій здійснюється прийом звіту про вимірювання. 20. Пристрій за будь-яким з пп. 12 або 13, який відрізняється тим, що щонайменше одна з сусідніх комірок є вузлом доступу систем E_UTRAN, а пам'ять зберігає чорний список, причому сусідні комірки, пов'язані з рівнями коду, вибираються для внесення у звіт про вимірювання, базуючись щонайменше на відсутності у збереженому чорному списку. 21. Пристрій за п. 12, який відрізняється тим, що засіб обробки включає щонайменше один процесор, а засіб надсилання включає щонайменше один передавач. 22. Спосіб звітування про вимірювання сусідніх комірок, який включає: - надсилання розміру кроку рівня коду, вибраного з сукупності можливих розмірів кроку до користувацького обладнання; 12 UA 103209 C2 5 10 15 20 25 30 35 40 45 50 55 - прийом від користувацького обладнання звіту про вимірювання, який містить сукупність рівнів коду, кожний з яких відповідає індивідуальному вимірюванню сусідніх комірок з сукупності таких вимірювань, де рівні коду стосуються порогу, і - вибрання, базуючись на прийнятому звіті про вимірювання, одної з сусідніх комірок, від якої прийнято звіт про вимірювання, для передачі зв'язку користувацького обладнання. 23. Спосіб за п. 22, який відрізняється тим, що розмір кроку визначається динамічно і визначає розрізнення для виявлення, наскільки вузьким є інтервал, з яким розташовано рівні коду. 24. Спосіб за будь-яким з пп. 22 або 23, який відрізняється тим, що використовує один розмір кроку, однаковий для щонайменше усіх, за винятком двох, рівнів коду. 25. Спосіб за будь-яким з пп. 22 або 23, який відрізняється тим, що сукупність можливих розмірів коду включає значення 2дБ і 3дБ, і рівні коду визначають межі для потужності прийнятого еталонного сигналу або якості прийнятого еталонного сигналу. 26. Спосіб за будь-яким з пп. 22 або 23, який відрізняється тим, що реалізується вузлом безпровідної мережі, який діє як обслуговуюча комірка для користувацького обладнання. 27. Спосіб за будь-яким з пп. 22 або 23, який відрізняється тим, що додатково включає надсилання до користувацького обладнання повідомлення ІНФОРМАЦІЯ ПРО ВИМІРЮВАННЯ, яке містить зсув, через який визначається поріг. 28. Спосіб за будь-яким з пп. 22 або 23, який відрізняється тим, що порогом є щонайменше поріг для передачі зв'язку або поріг для повторного вибрання комірки. 29. Спосіб за будь-яким з пп. 22 або 23, який відрізняється тим, що додатково включає надсилання до користувацького обладнання чорного списку, в якому щонайменше одна з сусідніх комірок є вузлом доступу системи E_UTRAN, і сусідні комірки, пов'язані з рівнями коду, вибираються для внесення у звіт про вимірювання, базуючись щонайменше на відсутності у чорному списку. 30. Пам'ять для зберігання програми з інструкціями, придатними для зчитування комп'ютером, результатом виконання яких процесором є такі дії: - надсилання розміру кроку рівня коду, вибраного з сукупності можливих розмірів кроку, до користувацького обладнання; - прийом від користувацького обладнання звіту про вимірювання, який містить рівні коду, кожний з яких відповідає індивідуальному вимірюванню сусідніх комірок з сукупності таких вимірювань, де рівні коду стосуються порогу, і - вибрання, базуючись на прийнятому звіті про вимірювання, одної з сусідніх комірок, від якої прийнято звіт про вимірювання, для передачі зв'язку користувацького обладнання, від якого прийнято звіт про вимірювання. 31. Пам'ять за п. 30, яка відрізняється тим, що розмір кроку визначає розрізнення для виявлення, наскільки вузьким є інтервал, з яким розташовано рівні коду, а дії додатково включають надсилання до користувацького обладнання повідомлення ІНФОРМАЦІЯ ПРО ВИМІРЮВАННЯ, яке містить зсув, через який визначається поріг. 32. Пристрій для повідомлення про вимірювання сусідніх комірок, який має: - засіб надсилання для надсилання розміру кроку рівня коду, вибраного з сукупності розмірів кроку, до користувацького обладнання; - засіб прийому для прийому від користувацького обладнання звіту про вимірювання, який містить сукупність рівнів коду, кожний з яких відповідає індивідуальному вимірюванню сусідніх комірок з сукупності таких вимірювань, де рівні коду стосуються порогу; і - засіб обробки для вибрання, базуючись на прийнятому звіті про вимірювання, одної з сусідніх комірок для передачі зв'язку користувацького обладнання, від якого прийнято доповідь про вимірювання. 33. Пристрій за п. 32, який відрізняється тим, що розмір кроку визначається динамічно і визначає розрізнення для виявлення, наскільки вузьким є інтервал, з яким розташовано рівні коду. 34. Пристрій за будь-яким з пп. 32 або 33, який відрізняється тим, що використовує один розмір кроку, однаковий для щонайменше усіх, за винятком двох, рівнів коду, і рівні коду визначають межі для потужності прийнятого еталонного сигналу або якості прийнятого еталонного сигналу, а сукупність можливих розмірів кроку включає значення 2дБ і 3дБ. 35. Пристрій за будь-яким з пп. 32 або 33, який відрізняється тим, що додатково включає засіб надсилання для надсилання до користувацького обладнання повідомлення ІНФОРМАЦІЯ ПРО ВИМІРЮВАННЯ, яке містить зсув, через який визначається поріг. 36. Пристрій за будь-яким з пп. 32 або 33, який відрізняється тим, що порогом є щонайменше поріг для передач зв'язку або поріг для повторного вибрання комірки. 13 UA 103209 C2 5 37. Пристрій за будь-яким з пп. 32 або 33, який відрізняється тим, що додатково включає засіб надсилання для надсилання до користувацького обладнання чорного списку, причому щонайменше одна з сусідніх комірок є вузлом доступу систем E_UTRAN і сусідні комірки, пов'язані з рівнями коду, вибираються для внесення у звіт про вимірювання, базуючись щонайменше на відсутності у чорному списку. 14 UA 103209 C2 15 UA 103209 C2 16 UA 103209 C2 17 UA 103209 C2 18 UA 103209 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 19
