Спосіб кондиціонування течії плинного середовища та кондиціонер течії плинного середовища

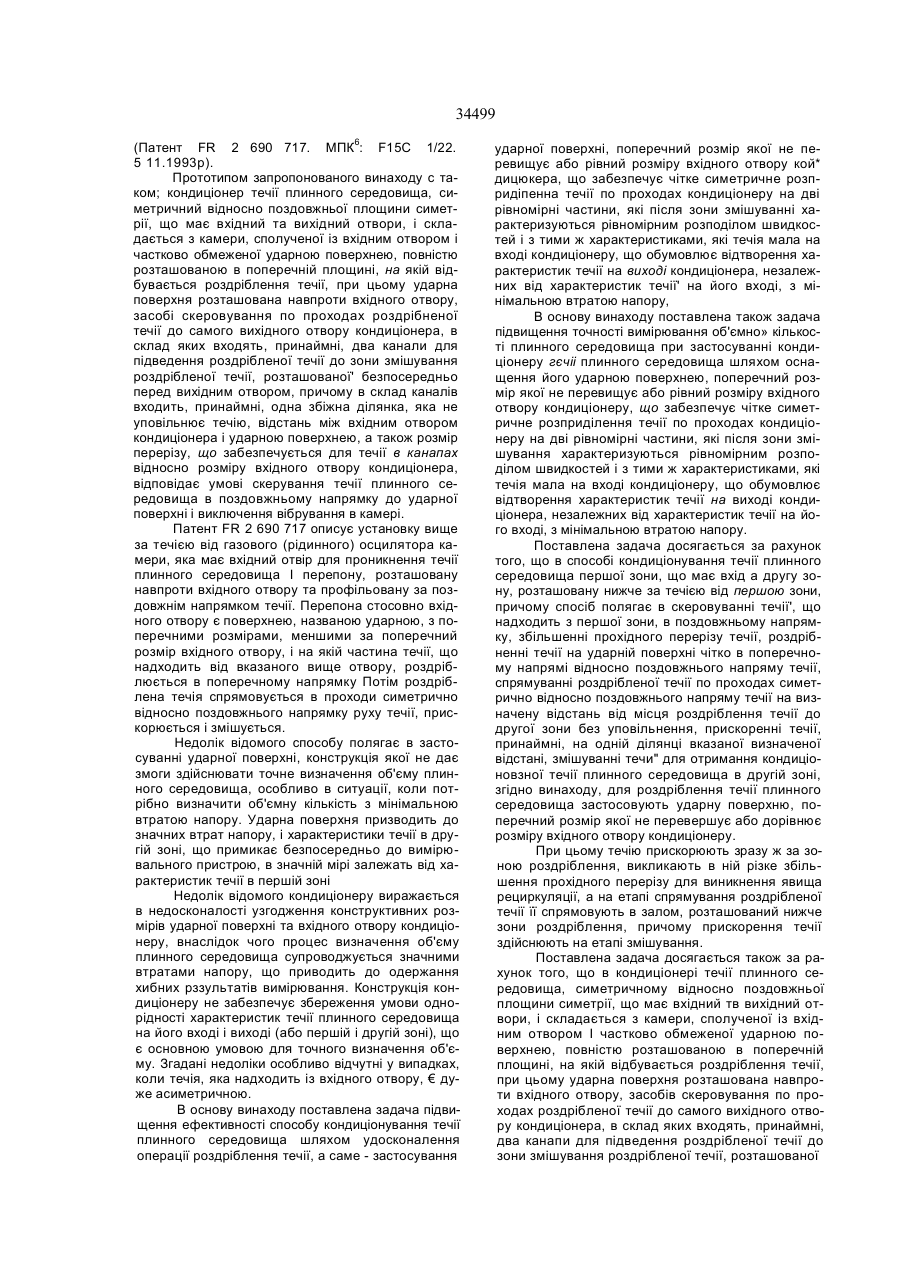

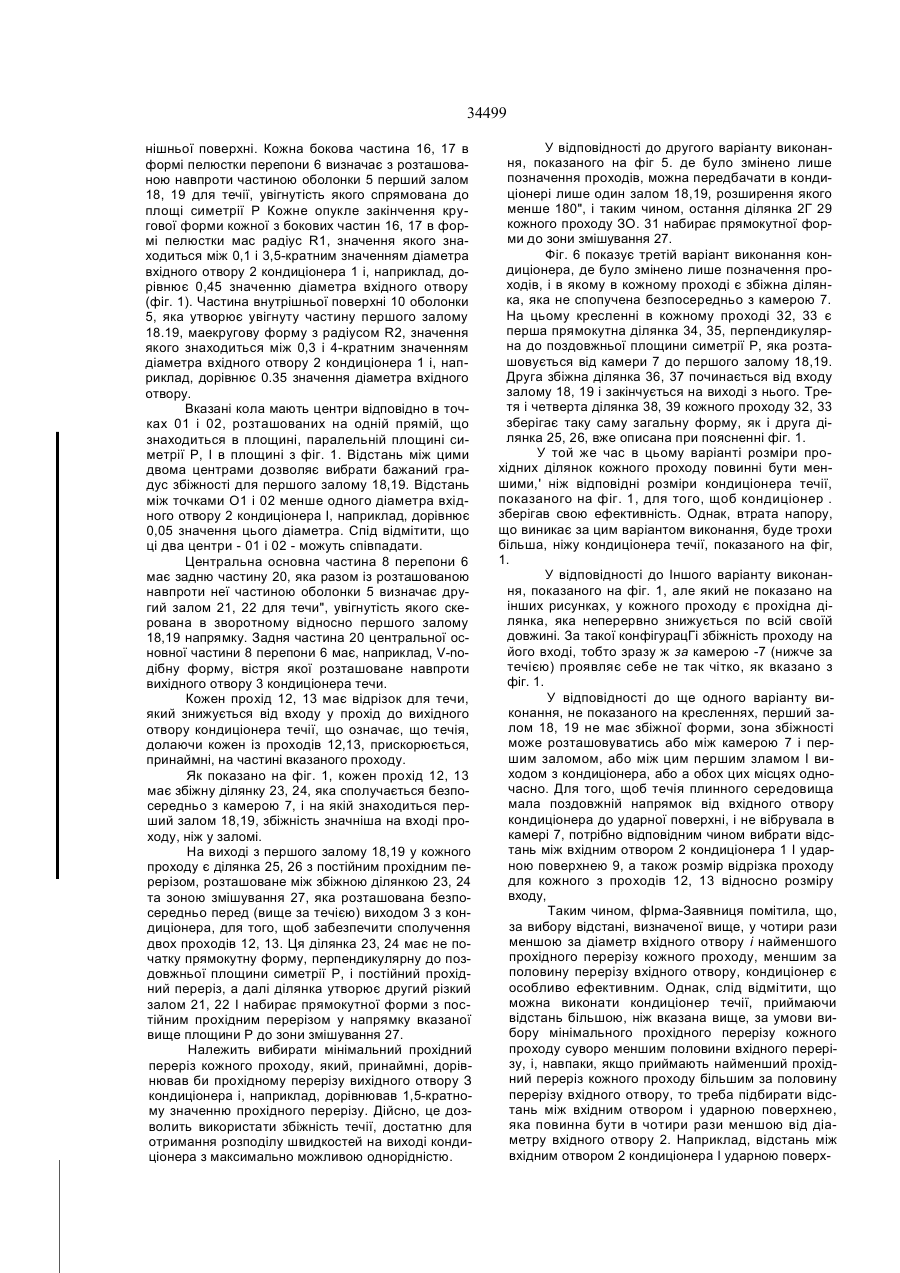

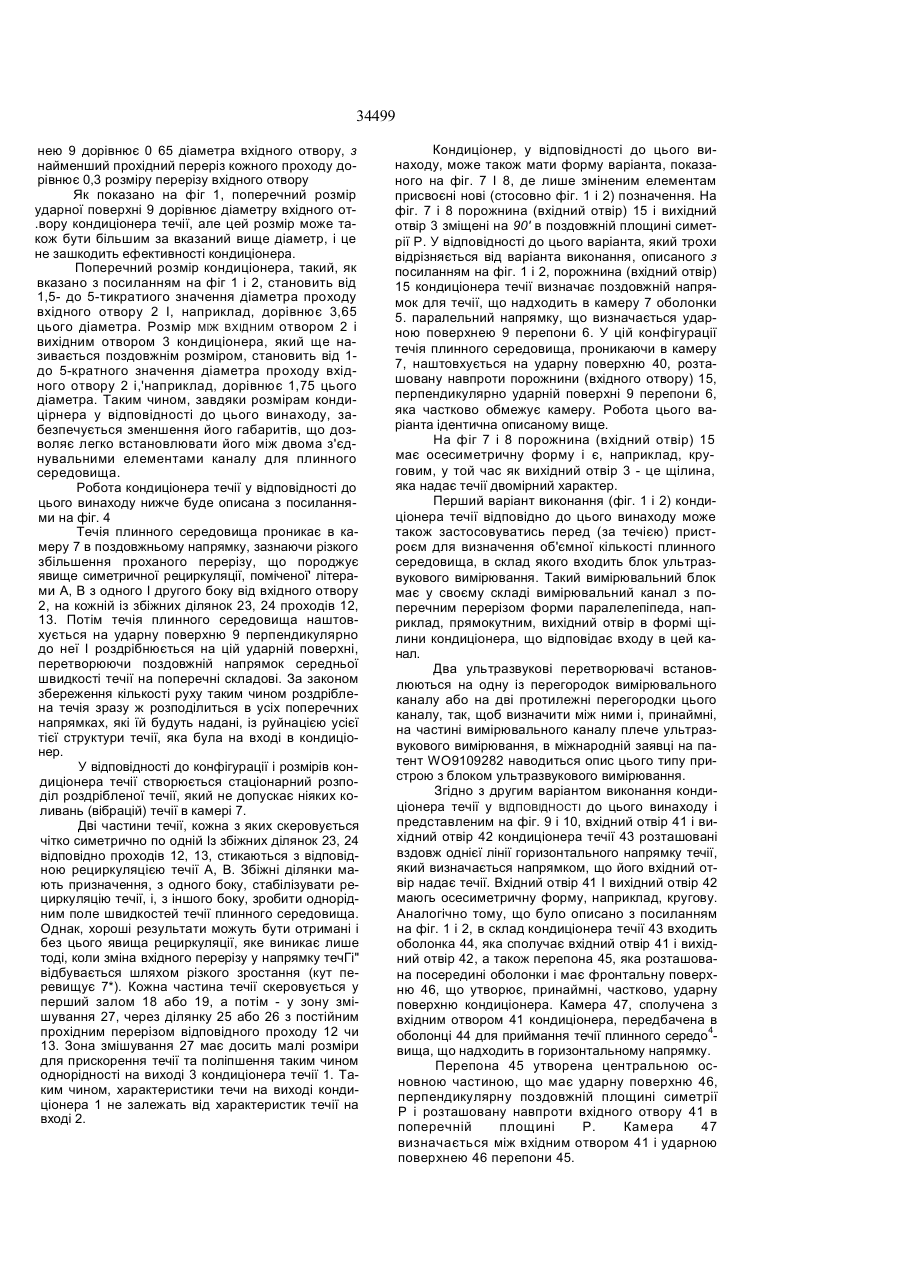

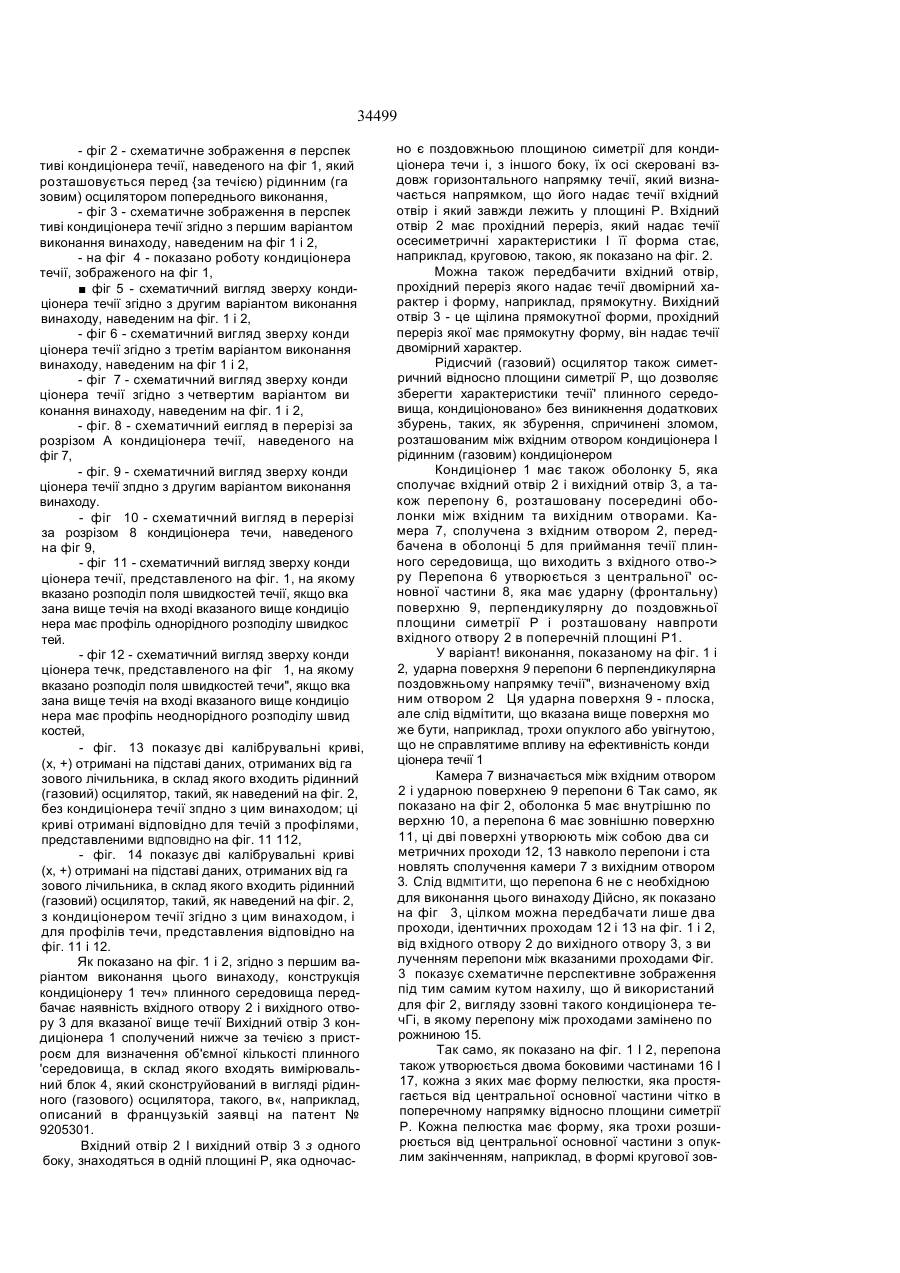

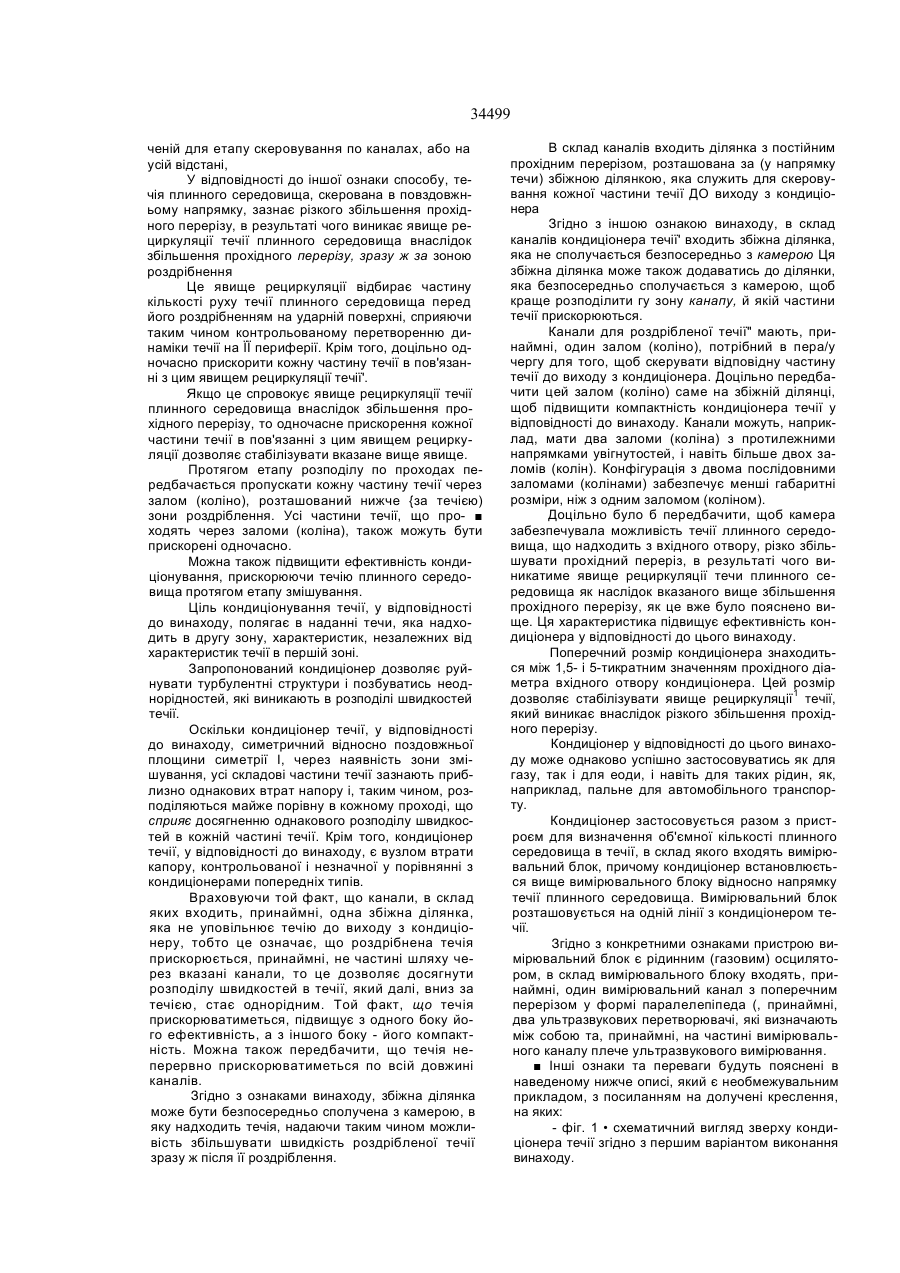

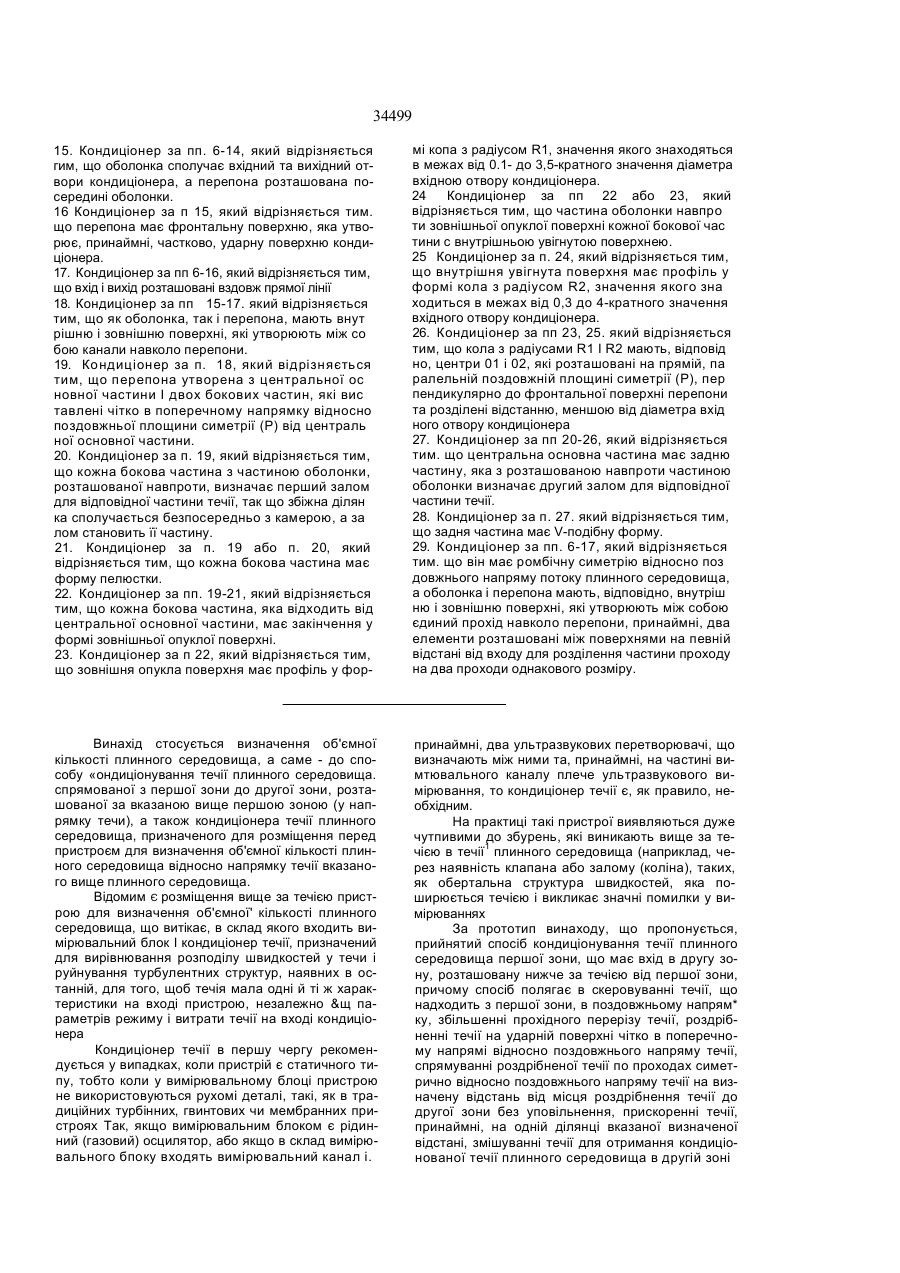

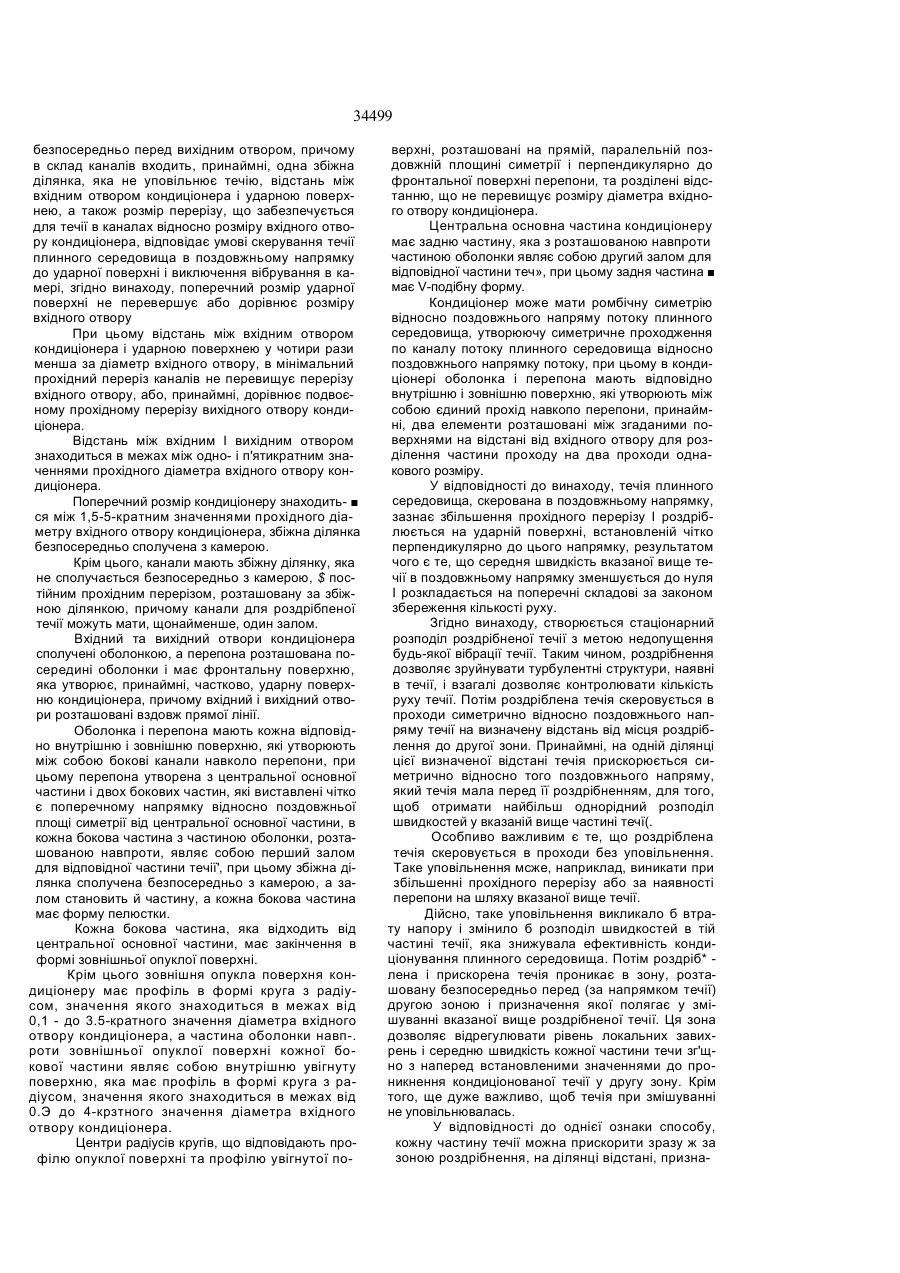

1, Спосіб кондиціонування течії плинного се редовища, перша зона якої має вхід у другу зону, розташовану нижче за течією від першої зони, який полягає в скеруванні течії, що надходить з першої зони, в поздовжньому напрямку, збільшен ні прохідного перерізу течії, роздрібленні течії на поверхні, названій ударною, чітко в поперечному напрямі відносно поздовжнього напряму течії, сп рямуванні роздробленої течії по проходах симет рично відносно поздовжнього напряму течії на виз начену відстань від місця дроблення течії до дру гої зони без уповільнення, прискоренні течії, при наймні, на одній ділянці визначеної відстані, змі шуванні течії для отримання кондиціонованої течії плинного середовища в другій зоні, який відрізняється тим, що поперечний розмір ударної поверхні менший або дорівнює розміру вхідного отвору. 2. Спосіб за п. 1, який відрізняється тим, що те чію прискорюють зразу ж за зоною роздроблення. 3. Спосіб за пп. 1,2, який відрізняється тим, що у течії викликають різке збільшення прохідного пе рерізу, провокуючи, таким чином, виникнення явища рециркуляції' (А, В) течії ппинного середо вища внаслідок збільшення прохідного перерізу. 4. Спосіб за пп. 1-3, який відрізняється тим, що етап скерування у проходи полягає в основному в скеруванні роздробленої течії в залом, розташова ний нижче зони роздроблення. 5. Спосіб за пп. 1-4, який відрізняється тим, що прискорення течії здійснюють на етапі змішування. 6. Кондиціонер течії плинного середовища, симет ричний відносно поздовжньої площини симетрії (Р), в якій знаходяться вхідний та вихідний отвори, складається з камери, сполученої з вхідним отво ром і частково обмеженої ударною поверхнею, повністю розташованою в поперечній площині, на якій течія дробиться, при цьому ударна поверхня розташована навпроти вхідного отвору, засобів скерування по проходах роздробленої течії до самого вихідного отвору кондиціонера, в склад яких входять, принаймні, два канали для підведення .роздробленої течії до зони змішування роздробленої течи, розташованої безпосередньо перед вихідним отвором, причому, в склад каналів входить, принаймні.одна збіжна ділянка, яка не уповільнює течію, відстань між вхідним отвором кондиціонера та ударною поверхнею, а також розмір перерізу, що забезпечується для течії в каналах відносно розміру вхідного отвору кондиціонера, підбираються таким чином, щоб течія плинного середовища була скерована в поздовжньому напрямку до ударної' поверхні і не вібрувала в камері, який відрізняється тим, що поперечний розмір ударної поверхні менший або дорівнює розміру вхідного отвору. 7. Кондиціонер за п. 6, який відрізняється тим, що відстань між вхідним отвором кондиціонера та ударною поверхнею у чотири рази менша за діа метр вхідного отвору, а мінімальний прохідний пе реріз каналів менший перерізу вхідного отвору. 8. Кондиціонер за пп. 6,7, який відрізняється тим, що мінімальний прохідний переріз каналів, при наймні, дорівнює подвоєному прохідному перерізу вихідного отвору кондиціонера. 9 Кондиціонер за пп. 6-8, який відрізняється тим, що відстань між вхідним та вихідним отворами знаходиться в межах між одно- І п'ятикратним значеннями прохідного діаметра вхідного отвору кондиціонера. 10. Кондиціонер за пп. 6-9, який відрізняється тим, що його поперечний розмір знаходиться між 1,5- І 5-кратним значеннями прохідного діаметра вхідного отвору кондиціонера. 11. Кондиціонер за пп. 6-Ю, який відрізняється тим, що збіжна ділянка безпосередньо сполучена з камерою. 12. Кондиціонер за пп. 6*10, який відрізняється тим, що канали мають збіжну ділянку, яка не спо лучається безпосередньо з камерою. 13. Кондиціонер за п. 11 або п.12, який відрізняється тим, що канали мають ділянку з постійним прохідним перерізом, розташовану за збіжною ділянкою. 14. Кондиціонер за пп. 6-13, який відрізняється тим, що канали для роздробленої течії мають, при наймні, один залом. CM О О) 0> со ЗГ 34499 15. Кондиціонер за пп. 6-14, який відрізняється гим, що оболонка сполучає вхідний та вихідний отвори кондиціонера, а перепона розташована посередині оболонки. 16 Кондиціонер за п 15, який відрізняється тим. що перепона має фронтальну поверхню, яка утворює, принаймні, частково, ударну поверхню кондиціонера. 17. Кондиціонер за пп 6-16, який відрізняється тим, що вхід і вихід розташовані вздовж прямої лінії 18. Кондиціонер за пп 15-17. який відрізняється тим, що як оболонка, так і перепона, мають внут рішню і зовнішню поверхні, які утворюють між со бою канали навколо перепони. 19. Кондиціонер за п. 18, який відрізняється тим, що перепона утворена з центральної ос новної частини І двох бокових частин, які вис тавлені чітко в поперечному напрямку відносно поздовжньої площини симетрії (Р) від централь ної основної частини. 20. Кондиціонер за п. 19, який відрізняється тим, що кожна бокова частина з частиною оболонки, розташованої навпроти, визначає перший залом для відповідної частини течії, так що збіжна ділян ка сполучається безпосередньо з камерою, а за лом становить її частину. 21. Кондиціонер за п. 19 або п. 20, який відрізняється тим, що кожна бокова частина має форму пелюстки. 22. Кондиціонер за пп. 19-21, який відрізняється тим, що кожна бокова частина, яка відходить від центральної основної частини, має закінчення у формі зовнішньої опуклої поверхні. 23. Кондиціонер за п 22, який відрізняється тим, що зовнішня опукла поверхня має профіль у фор мі копа з радіусом R1, значення якого знаходяться в межах від 0.1- до 3,5-кратного значення діаметра вхідною отвору кондиціонера. 24 Кондиціонер за пп 22 або 23, який відрізняється тим, що частина оболонки навпро ти зовнішньої опуклої поверхні кожної бокової час тини с внутрішньою увігнутою поверхнею. 25 Кондиціонер за п. 24, який відрізняється тим, що внутрішня увігнута поверхня має профіль у формі кола з радіусом R2, значення якого зна ходиться в межах від 0,3 до 4-кратного значення вхідного отвору кондиціонера. 26. Кондиціонер за пп 23, 25. який відрізняється тим, що кола з радіусами R1 І R2 мають, відповід но, центри 01 і 02, які розташовані на прямій, па ралельній поздовжній площині симетрії (Р), пер пендикулярно до фронтальної поверхні перепони та розділені відстанню, меншою від діаметра вхід ного отвору кондиціонера 27. Кондиціонер за пп 20-26, який відрізняється тим. що центральна основна частина має задню частину, яка з розташованою навпроти частиною оболонки визначає другий залом для відповідної частини течії. 28. Кондиціонер за п. 27. який відрізняється тим, що задня частина має V-подібну форму. 29. Кондиціонер за пп. 6-17, який відрізняється тим. що він має ромбічну симетрію відносно поз довжнього напряму потоку плинного середовища, а оболонка і перепона мають, відповідно, внутріш ню і зовнішню поверхні, які утворюють між собою єдиний прохід навколо перепони, принаймні, два елементи розташовані між поверхнями на певній відстані від входу для розділення частини проходу на два проходи однакового розміру. Винахід стосується визначення об'ємної кількості плинного середовища, а саме - до способу «ондиціонування течії плинного середовища. спрямованої з першої зони до другої зони, розташованої за вказаною вище першою зоною (у напрямку течи), а також кондиціонера течії плинного середовища, призначеного для розміщення перед пристроєм для визначення об'ємної кількості плинного середовища відносно напрямку течії вказаного вище плинного середовища. Відомим Є розміщення вище за течією пристрою для визначення об'ємної' кількості плинного середовища, що витікає, в склад якого входить вимірювальний блок І кондиціонер течії, призначений для вирівнювання розподілу швидкостей у течи і руйнування турбулентних структур, наявних в останній, для того, щоб течія мала одні й ті ж характеристики на вході пристрою, незалежно &щ параметрів режиму і витрати течії на вході кондиціонера Кондиціонер течії в першу чергу рекомендується у випадках, коли пристрій є статичного типу, тобто коли у вимірювальному блоці пристрою не використовуються рухомі деталі, такі, як в традиційних турбінних, гвинтових чи мембранних пристроях Так, якщо вимірювальним блоком є рідинний (газовий) осцилятор, або якщо в склад вимірювального бпоку входять вимірювальний канал і. принаймні, два ультразвукових перетворювачі, що визначають між ними та, принаймні, на частині вимтювального каналу плече ультразвукового вимірювання, то кондиціонер течії є, як правило, необхідним. На практиці такі пристрої виявляються дуже чутпивими до збурень, які виникають вище за течією в течії1 плинного середовища (наприклад, через наявність клапана або залому (коліна), таких, як обертальна структура швидкостей, яка поширюється течією і викликає значні помилки у вимірюваннях За прототип винаходу, що пропонується, прийнятий спосіб кондиціонування течії плинного середовища першої зони, що має вхід в другу зону, розташовану нижче за течією від першої зони, причому спосіб полягає в скеровуванні течії, що надходить з першої зони, в поздовжньому напрям* ку, збільшенні прохідного перерізу течії, роздрібненні течії на ударній поверхні чітко в поперечному напрямі відносно поздовжнього напряму течії, спрямуванні роздрібненої течії по проходах симетрично відносно поздовжнього напряму течії на визначену відстань від місця роздрібнення течії до другої зони без уповільнення, прискоренні течії, принаймні, на одній ділянці вказаної визначеної відстані, змішуванні течії для отримання кондиціонованої течії плинного середовища в другій зоні 34499 (Патент FR 2 690 717. МПК6: F15C 1/22. 5 11.1993р). Прототипом запропонованого винаходу с таком; кондиціонер течії плинного середовища, симетричний відносно поздовжньої площини симетрії, що має вхідний та вихідний отвори, і складається з камери, сполученої із вхідним отвором і частково обмеженої ударною поверхнею, повністю розташованою в поперечній площині, на якій відбувається роздріблення течії, при цьому ударна поверхня розташована навпроти вхідного отвору, засобі скеровування по проходах роздрібненої течії до самого вихідного отвору кондиціонера, в склад яких входять, принаймні, два канали для підведення роздрібленої течії до зони змішування роздрібленої течії, розташованої' безпосередньо перед вихідним отвором, причому в склад каналів входить, принаймні, одна збіжна ділянка, яка не уповільнює течію, відстань між вхідним отвором кондиціонера і ударною поверхнею, а також розмір перерізу, що забезпечується для течії в канапах відносно розміру вхідного отвору кондиціонера, відповідає умові скерування течії плинного середовища в поздовжньому напрямку до ударної поверхні і виключення вібрування в камері. Патент FR 2 690 717 описує установку вище за течією від газового (рідинного) осцилятора камери, яка має вхідний отвір для проникнення течії плинного середовища І перепону, розташовану навпроти вхідного отвору та профільовану за поздовжнім напрямком течії. Перепона стосовно вхідного отвору є поверхнею, названою ударною, з поперечними розмірами, меншими за поперечний розмір вхідного отвору, і на якій частина течії, що надходить від вказаного вище отвору, роздріблюється в поперечному напрямку Потім роздріблена течія спрямовується в проходи симетрично відносно поздовжнього напрямку руху течії, прискорюється і змішується. Недолік відомого способу полягає в застосуванні ударної поверхні, конструкція якої не дає змоги здійснювати точне визначення об'єму плинного середовища, особливо в ситуації, коли потрібно визначити об'ємну кількість з мінімальною втратою напору. Ударна поверхня призводить до значних втрат напору, і характеристики течії в другій зоні, що примикає безпосередньо до вимірювального пристрою, в значній мірі залежать від характеристик течії в першій зоні Недолік відомого кондиціонеру виражається в недосконалості узгодження конструктивних розмірів ударної поверхні та вхідного отвору кондиціонеру, внаслідок чого процес визначення об'єму плинного середовища супроводжується значними втратами напору, що приводить до одержання хибних рззультатів вимірювання. Конструкція кондиціонеру не забезпечує збереження умови однорідності характеристик течії плинного середовища на його вході і виході (або першій і другій зоні), що є основною умовою для точного визначення об'єму. Згадані недоліки особливо відчутні у випадках, коли течія, яка надходить із вхідного отвору, € дуже асиметричною. В основу винаходу поставлена задача підвищення ефективності способу кондиціонування течії плинного середовища шляхом удосконалення операції роздріблення течії, а саме - застосування ударної поверхні, поперечний розмір якої не перевищує або рівний розміру вхідного отвору кой* дицюкера, що забезпечує чітке симетричне розпридіпенна течії по проходах кондиціонеру на дві рівномірні частини, які після зони змішуванні характеризуються рівномірним розподілом швидкостей і з тими ж характеристиками, які течія мала на вході кондиціонеру, що обумовлює відтворення характеристик течії на виході кондиціонера, незалежних від характеристик течії' на його вході, з мінімальною втратою напору, В основу винаходу поставлена також задача підвищення точності вимірювання об'ємно» кількості плинного середовища при застосуванні кондиціонеру гєчіі плинного середовища шляхом оснащення його ударною поверхнею, поперечний розмір якої не перевищує або рівний розміру вхідного отвору кондиціонеру, що забезпечує чітке симетричне розприділення течії по проходах кондиціонеру на дві рівномірні частини, які після зони змішування характеризуються рівномірним розподілом швидкостей і з тими ж характеристиками, які течія мала на вході кондиціонеру, що обумовлює відтворення характеристик течії на виході кондиціонера, незалежних від характеристик течії на його вході, з мінімальною втратою напору. Поставлена задача досягається за рахунок того, що в способі кондиціонування течії плинного середовища першої зони, що має вхід а другу зону, розташовану нижче за течією від першою зони, причому спосіб полягає в скеровуванні течії', що надходить з першої зони, в поздовжньому напрямку, збільшенні прохідного перерізу течії, роздрібненні течії на ударній поверхні чітко в поперечному напрямі відносно поздовжнього напряму течії, спрямуванні роздрібленої течії по проходах симетрично відносно поздовжнього напряму течії на визначену відстань від місця роздріблення течії до другої зони без уповільнення, прискоренні течії, принаймні, на одній ділянці вказаної визначеної відстані, змішуванні течи" для отримання кондиціоновзної течії плинного середовища в другій зоні, згідно винаходу, для роздріблення течії плинного середовища застосовують ударну поверхню, поперечний розмір якої не перевершує або дорівнює розміру вхідного отвору кондиціонеру. При цьому течію прискорюють зразу ж за зоною роздріблення, викликають в ній різке збільшення прохідного перерізу для виникнення явища рециркуляції, а на етапі спрямування роздрібленої течії її спрямовують в залом, розташований нижче зони роздріблення, причому прискорення течії здійснюють на етапі змішування. Поставлена задача досягається також за рахунок того, що в кондиціонері течії плинного середовища, симетричному відносно поздовжньої площини симетрії, що має вхідний тв вихідний отвори, і складається з камери, сполученої із вхідним отвором І частково обмеженої ударною поверхнею, повністю розташованою в поперечній площині, на якій відбувається роздріблення течії, при цьому ударна поверхня розташована навпроти вхідного отвору, засобів скеровування по проходах роздрібленої течії до самого вихідного отвору кондиціонера, в склад яких входять, принаймні, два канапи для підведення роздрібленої течії до зони змішування роздрібленої течії, розташованої 34499 безпосередньо перед вихідним отвором, причому в склад каналів входить, принаймні, одна збіжна ділянка, яка не уповільнює течію, відстань між вхідним отвором кондиціонера і ударною поверхнею, а також розмір перерізу, що забезпечується для течії в каналах відносно розміру вхідного отвору кондиціонера, відповідає умові скерування течії плинного середовища в поздовжньому напрямку до ударної поверхні і виключення вібрування в камері, згідно винаходу, поперечний розмір ударної поверхні не перевершує або дорівнює розміру вхідного отвору При цьому відстань між вхідним отвором кондиціонера і ударною поверхнею у чотири рази менша за діаметр вхідного отвору, в мінімальний прохідний переріз каналів не перевищує перерізу вхідного отвору, або, принаймні, дорівнює подвоєному прохідному перерізу вихідного отвору кондиціонера. Відстань між вхідним І вихідним отвором знаходиться в межах між одно- і п'ятикратним значеннями прохідного діаметра вхідного отвору кондиціонера. Поперечний розмір кондиціонеру знаходить- ся між 1,5-5-кратним значеннями прохідного діаметру вхідного отвору кондиціонера, збіжна ділянка безпосередньо сполучена з камерою. Крім цього, канали мають збіжну ділянку, яка не сполучається безпосередньо з камерою, $ постійним прохідним перерізом, розташовану за збіжною ділянкою, причому канали для роздрібпеної течії можуть мати, щонайменше, один залом. Вхідний та вихідний отвори кондиціонера сполучені оболонкою, а перепона розташована посередині оболонки і має фронтальну поверхню, яка утворює, принаймні, частково, ударну поверхню кондиціонера, причому вхідний і вихідний отвори розташовані вздовж прямої лінії. Оболонка і перепона мають кожна відповідно внутрішню і зовнішню поверхню, які утворюють між собою бокові канали навколо перепони, при цьому перепона утворена з центральної основної частини і двох бокових частин, які виставлені чітко є поперечному напрямку відносно поздовжньої площі симетрії від центральної основної частини, в кожна бокова частина з частиною оболонки, розташованою навпроти, являє собою перший залом для відповідної частини течії', при цьому збіжна ділянка сполучена безпосередньо з камерою, а залом становить й частину, а кожна бокова частина має форму пелюстки. Кожна бокова частина, яка відходить від центральної основної частини, має закінчення в формі зовнішньої опуклої поверхні. Крім цього зовнішня опукла поверхня кондиціонеру має профіль в формі круга з радіусом, значення якого знаходиться в межах від 0,1 - до 3.5-кратного значення діаметра вхідного отвору кондиціонера, а частина оболонки навп-. роти зовнішньої опуклої поверхні кожної бокової частини являє собою внутрішню увігнуту поверхню, яка має профіль в формі круга з радіусом, значення якого знаходиться в межах від 0.Э до 4-крзтного значення діаметра вхідного отвору кондиціонера. Центри радіусів кругів, що відповідають профілю опуклої поверхні та профілю увігнутої по верхні, розташовані на прямій, паралельній поздовжній площині симетрії і перпендикулярно до фронтальної поверхні перепони, та розділені відстанню, що не перевищує розміру діаметра вхідного отвору кондиціонера. Центральна основна частина кондиціонеру має задню частину, яка з розташованою навпроти частиною оболонки являє собою другий залом для відповідної частини теч», при цьому задня частина має V-подібну форму. Кондиціонер може мати ромбічну симетрію відносно поздовжнього напряму потоку плинного середовища, утворюючу симетричне проходження по каналу потоку плинного середовища відносно поздовжнього напрямку потоку, при цьому в кондиціонері оболонка і перепона мають відповідно внутрішню і зовнішню поверхню, які утворюють між собою єдиний прохід навкопо перепони, принаймні, два елементи розташовані між згаданими поверхнями на відстані від вхідного отвору для розділення частини проходу на два проходи однакового розміру. У відповідності до винаходу, течія плинного середовища, скерована в поздовжньому напрямку, зазнає збільшення прохідного перерізу І роздріблюється на ударній поверхні, встановленій чітко перпендикулярно до цього напрямку, результатом чого є те, що середня швидкість вказаної вище течії в поздовжньому напрямку зменшується до нуля І розкладається на поперечні складові за законом збереження кількості руху. Згідно винаходу, створюється стаціонарний розподіл роздрібненої течії з метою недопущення будь-якої вібрації течії. Таким чином, роздрібнення дозволяє зруйнувати турбулентні структури, наявні в течії, і взагалі дозволяє контролювати кількість руху течії. Потім роздріблена течія скеровується в проходи симетрично відносно поздовжнього напряму течії на визначену відстань від місця роздріблення до другої зони. Принаймні, на одній ділянці цієї визначеної відстані течія прискорюється симетрично відносно того поздовжнього напряму, який течія мала перед її роздрібненням, для того, щоб отримати найбільш однорідний розподіл швидкостей у вказаній вище частині течї(. Особпиво важливим є те, що роздріблена течія скеровується в проходи без уповільнення. Таке уповільнення мсже, наприклад, виникати при збільшенні прохідного перерізу або за наявності перепони на шляху вказаної вище течії. Дійсно, таке уповільнення викликало б втрату напору і змінило б розподіл швидкостей в тій частині течії, яка знижувала ефективність кондиціонування плинного середовища. Потім роздріб* лена і прискорена течія проникає в зону, розташовану безпосередньо перед (за напрямком течії) другою зоною і призначення якої полягає у змішуванні вказаної вище роздрібненої течії. Ця зона дозволяє відрегулювати рівень локальних завихрень і середню швидкість кожної частини течи зг'щно з наперед встановленими значеннями до проникнення кондиціонованої течії у другу зону. Крім того, ще дуже важливо, щоб течія при змішуванні не уповільнювалась. У відповідності до однієї ознаки способу, кожну частину течії можна прискорити зразу ж за зоною роздрібнення, на ділянці відстані, призна 34499 ченій для етапу скеровування по каналах, або на усій відстані, У відповідності до іншої ознаки способу, течія плинного середовища, скерована в повздовжньому напрямку, зазнає різкого збільшення прохідного перерізу, в результаті чого виникає явище рециркуляції течії плинного середовища внаслідок збільшення прохідного перерізу, зразу ж за зоною роздрібнення Це явище рециркуляції відбирає частину кількості руху течії плинного середовища перед його роздрібненням на ударній поверхні, сприяючи таким чином контрольованому перетворенню динаміки течії на ЇЇ периферії. Крім того, доцільно одночасно прискорити кожну частину течії в пов'язанні з цим явищем рециркуляції течії'. Якщо це спровокує явище рециркуляції течії плинного середовища внаслідок збільшення прохідного перерізу, то одночасне прискорення кожної частини течії в пов'язанні з цим явищем рециркуляції дозволяє стабілізувати вказане вище явище. Протягом етапу розподілу по проходах передбачається пропускати кожну частину течії через залом (коліно), розташований нижче {за течією) зони роздріблення. Усі частини течії, що про- ходять через заломи (коліна), також можуть бути прискорені одночасно. Можна також підвищити ефективність кондиціонування, прискорюючи течію плинного середовища протягом етапу змішування. Ціль кондиціонування течії, у відповідності до винаходу, полягає в наданні течи, яка надходить в другу зону, характеристик, незалежних від характеристик течії в першій зоні. Запропонований кондиціонер дозволяє руйнувати турбулентні структури і позбуватись неоднорідностей, які виникають в розподілі швидкостей течії. Оскільки кондиціонер течії, у відповідності до винаходу, симетричний відносно поздовжньої площини симетрії І, через наявність зони змішування, усі складові частини течії зазнають приблизно однакових втрат напору і, таким чином, розподіляються майже порівну в кожному проході, що сприяє досягненню однакового розподілу швидкостей в кожній частині течії. Крім того, кондиціонер течії, у відповідності до винаходу, є вузлом втрати капору, контрольованої і незначної у порівнянні з кондиціонерами попередніх типів. Враховуючи той факт, що канали, в склад яких входить, принаймні, одна збіжна ділянка, яка не уповільнює течію до виходу з кондиціонеру, тобто це означає, що роздрібнена течія прискорюється, принаймні, не частині шляху через вказані канали, то це дозволяє досягнути розподілу швидкостей в течії, який далі, вниз за течією, стає однорідним. Той факт, що течія прискорюватиметься, підвищує з одного боку його ефективність, а з іншого боку - його компактність. Можна також передбачити, що течія неперервно прискорюватиметься по всій довжині каналів. Згідно з ознаками винаходу, збіжна ділянка може бути безпосередньо сполучена з камерою, в яку надходить течія, надаючи таким чином можливість збільшувати швидкість роздрібленої течії зразу ж після її роздріблення. В склад каналів входить ділянка з постійним прохідним перерізом, розташована за (у напрямку течи) збіжною ділянкою, яка служить для скеровування кожної частини течії ДО виходу з кондиціонера Згідно з іншою ознакою винаходу, в склад каналів кондиціонера течії' входить збіжна ділянка, яка не сполучається безпосередньо з камерою Ця збіжна ділянка може також додаватись до ділянки, яка безпосередньо сполучається з камерою, щоб краще розподілити гу зону канапу, й якій частини течії прискорюються. Канали для роздрібленої течії" мають, принаймні, один залом (коліно), потрібний в пера/у чергу для того, щоб скерувати відповідну частину течії до виходу з кондиціонера. Доцільно передбачити цей залом (коліно) саме на збіжній ділянці, щоб підвищити компактність кондиціонера течії у відповідності до винаходу. Канали можуть, наприклад, мати два заломи (коліна) з протилежними напрямками увігнутостей, і навіть більше двох заломів (колін). Конфігурація з двома послідовними заломами (колінами) забезпечує менші габаритні розміри, ніж з одним заломом (коліном). Доцільно було б передбачити, щоб камера забезпечувала можливість течії ллинного середовища, що надходить з вхідного отвору, різко збільшувати прохідний переріз, в результаті чого виникатиме явище рециркуляції течи плинного середовища як наслідок вказаного вище збільшення прохідного перерізу, як це вже було пояснено вище. Ця характеристика підвищує ефективність кондиціонера у відповідності до цього винаходу. Поперечний розмір кондиціонера знаходиться між 1,5- і 5-тикратним значенням прохідного діаметра вхідного отвору кондиціонера. Цей розмір дозволяє стабілізувати явище рециркуляції 1 течії, який виникає внаслідок різкого збільшення прохідного перерізу. Кондиціонер у відповідності до цього винаходу може однаково успішно застосовуватись як для газу, так і для еоди, і навіть для таких рідин, як, наприклад, пальне для автомобільного транспорту. Кондиціонер застосовується разом з пристроєм для визначення об'ємної кількості плинного середовища в течії, в склад якого входять вимірювальний блок, причому кондиціонер встановлюється вище вимірювального блоку відносно напрямку течії плинного середовища. Вимірювальний блок розташовується на одній лінії з кондиціонером течії. Згідно з конкретними ознаками пристрою вимірювальний блок є рідинним (газовим) осцилятором, в склад вимірювального блоку входять, принаймні, один вимірювальний канал з поперечним перерізом у формі паралелепіпеда (, принаймні, два ультразвукових перетворювачі, які визначають між собою та, принаймні, на частині вимірювального каналу плече ультразвукового вимірювання. Інші ознаки та переваги будуть пояснені в наведеному нижче описі, який є необмежувальним прикладом, з посиланням на долучені креслення, на яких: - фіг. 1 • схематичний вигляд зверху кондиціонера течії згідно з першим варіантом виконання винаходу. 34499 - фіг 2 - схематичне зображення в перспек тиві кондиціонера течії, наведеного на фіг 1, який розташовується перед {за течією) рідинним (га зовим) осцилятором попереднього виконання, - фіг 3 - схематичне зображення в перспек тиві кондиціонера течії згідно з першим варіантом виконання винаходу, наведеним на фіг 1 і 2, - на фіг 4 - показано роботу кондиціонера течії, зображеного на фіг 1, фіг 5 - схематичний вигляд зверху кондиціонера течії згідно з другим варіантом виконання винаходу, наведеним на фіг. 1 і 2, - фіг 6 - схематичний вигляд зверху конди ціонера течії згідно з третім варіантом виконання винаходу, наведеним на фіг 1 і 2, - фіг 7 - схематичний вигляд зверху конди ціонера течії згідно з четвертим варіантом ви конання винаходу, наведеним на фіг. 1 і 2, - фіг. 8 - схематичний еигляд в перерізі за розрізом А кондиціонера течії, наведеного на фіг 7, - фіг. 9 - схематичний вигляд зверху конди ціонера течії зпдно з другим варіантом виконання винаходу. - фіг 10 - схематичний вигляд в перерізі за розрізом 8 кондиціонера течи, наведеного на фіг 9, - фіг 11 - схематичний вигляд зверху конди ціонера течії, представленого на фіг. 1, на якому вказано розподіл поля швидкостей течії, якщо вка зана вище течія на вході вказаного вище кондиціо нера має профіль однорідного розподілу швидкос тей. - фіг 12 - схематичний вигляд зверху конди ціонера течк, представленого на фіг 1, на якому вказано розподіл поля швидкостей течи", якщо вка зана вище течія на вході вказаного вище кондиціо нера має профіпь неоднорідного розподілу швид костей, - фіг. 13 показує дві калібрувальні криві, (х, +) отримані на підставі даних, отриманих від га зового лічильника, в склад якого входить рідинний (газовий) осцилятор, такий, як наведений на фіг. 2, без кондиціонера течії зпдно з цим винаходом; ці криві отримані відповідно для течій з профілями, представленими ВІДПОВІДНО на фіг. 11 112, - фіг. 14 показує дві калібрувальні криві (х, +) отримані на підставі даних, отриманих від га зового лічильника, в склад якого входить рідинний (газовий) осцилятор, такий, як наведений на фіг. 2, з кондиціонером течії згідно з цим винаходом, і для профілів течи, представления відповідно на фіг. 11 і 12. Як показано на фіг. 1 і 2, згідно з першим варіантом виконання цього винаходу, конструкція кондиціонеру 1 теч» плинного середовища передбачає наявність вхідного отвору 2 і вихідного отвору 3 для вказаної вище течії Вихідний отвір 3 кондиціонера 1 сполучений нижче за течією з пристроєм для визначення об'ємної кількості плинного 'середовища, в склад якого входять вимірювальний блок 4, який сконструйований в вигляді рідинного (газового) осцилятора, такого, в«, наприклад, описаний в французькій заявці на патент № 9205301. Вхідний отвір 2 І вихідний отвір 3 з одного боку, знаходяться в одній площині Р, яка одночас но є поздовжньою площиною симетрії для кондиціонера течи і, з іншого боку, їх осі скеровані вздовж горизонтального напрямку течії, який визначається напрямком, що його надає течії вхідний отвір і який завжди лежить у площині Р. Вхідний отвір 2 має прохідний переріз, який надає течії осесиметричні характеристики І її форма стає, наприклад, круговою, такою, як показано на фіг. 2. Можна також передбачити вхідний отвір, прохідний переріз якого надає течії двомірний характер і форму, наприклад, прямокутну. Вихідний отвір 3 - це щілина прямокутної форми, прохідний переріз якої має прямокутну форму, він надає течії двомірний характер. Рідисчий (газовий) осцилятор також симетричний відносно площини симетрії Р, що дозволяє зберегти характеристики течії' плинного середовища, кондиціоновано» без виникнення додаткових збурень, таких, як збурення, спричинені зломом, розташованим між вхідним отвором кондиціонера І рідинним (газовим) кондиціонером Кондиціонер 1 має також оболонку 5, яка сполучає вхідний отвір 2 і вихідний отвір 3, а також перепону 6, розташовану посередині оболонки між вхідним та вихідним отворами. Камера 7, сполучена з вхідним отвором 2, передбачена в оболонці 5 для приймання течії плинного середовища, що виходить з вхідного отво-> ру Перепона 6 утворюється з центральної' основної частини 8, яка має ударну (фронтальну) поверхню 9, перпендикулярну до поздовжньої площини симетрії Р і розташовану навпроти вхідного отвору 2 в поперечній площині Р1. У варіант! виконання, показаному на фіг. 1 і 2, ударна поверхня 9 перепони 6 перпендикулярна поздовжньому напрямку течії", визначеному вхід ним отвором 2 Ця ударна поверхня 9 - плоска, але слід відмітити, що вказана вище поверхня мо же бути, наприклад, трохи опуклого або увігнутою, що не справлятиме впливу на ефективність конди ціонера течії 1 Камера 7 визначається між вхідним отвором 2 і ударною поверхнею 9 перепони 6 Так само, як показано на фіг 2, оболонка 5 має внутрішню по верхню 10, а перепона 6 має зовнішню поверхню 11, ці дві поверхні утворюють між собою два си метричних проходи 12, 13 навколо перепони і ста новлять сполучення камери 7 з вихідним отвором 3. Слід ВІДМІТИТИ, що перепона 6 не с необхідною для виконання цього винаходу Дійсно, як показано на фіг 3, цілком можна передбачати лише два проходи, ідентичних проходам 12 і 13 на фіг. 1 і 2, від вхідного отвору 2 до вихідного отвору 3, з ви лученням перепони між вказаними проходами Фіг. 3 показує схематичне перспективне зображення під тим самим кутом нахилу, що й використаний для фіг 2, вигляду ззовні такого кондиціонера течГі, в якому перепону між проходами замінено по рожниною 15. Так само, як показано на фіг. 1 І 2, перепона також утворюється двома боковими частинами 16 І 17, кожна з яких має форму пелюстки, яка простягається від центральної основної частини чітко в поперечному напрямку відносно площини симетрії Р. Кожна пелюстка має форму, яка трохи розширюється від центральної основної частини з опуклим закінченням, наприклад, в формі кругової зов 34499 нішньої поверхні. Кожна бокова частина 16, 17 в формі пелюстки перепони 6 визначає з розташованою навпроти частиною оболонки 5 перший залом 18, 19 для течії, увігнутість якого спрямована до площі симетрії Р Кожне опукле закінчення кругової форми кожної з бокових частин 16, 17 в формі пелюстки мас радіус R1, значення якого знаходиться між 0,1 і 3,5-кратним значенням діаметра вхідного отвору 2 кондиціонера 1 і, наприклад, дорівнює 0,45 значенню діаметра вхідного отвору (фіг. 1). Частина внутрішньої поверхні 10 оболонки 5, яка утворює увігнуту частину першого залому 18.19, маекругову форму з радіусом R2, значення якого знаходиться між 0,3 і 4-кратним значенням діаметра вхідного отвору 2 кондиціонера 1 і, наприклад, дорівнює 0.35 значення діаметра вхідного отвору. Вказані кола мають центри відповідно в точках 01 і 02, розташованих на одній прямій, що знаходиться в площині, паралельній площині симетрії Р, І в площині з фіг. 1. Відстань між цими двома центрами дозволяє вибрати бажаний градус збіжності для першого залому 18,19. Відстань між точками О1 і 02 менше одного діаметра вхідного отвору 2 кондиціонера І, наприклад, дорівнює 0,05 значення цього діаметра. Спід відмітити, що ці два центри - 01 і 02 - можуть співпадати. Центральна основна частина 8 перепони 6 має задню частину 20, яка разом із розташованою навпроти неї частиною оболонки 5 визначає другий залом 21, 22 для течи", увігнутість якого скерована в зворотному відносно першого залому 18,19 напрямку. Задня частина 20 центральної основної частини 8 перепони 6 має, наприклад, V-noдібну форму, вістря якої розташоване навпроти вихідного отвору 3 кондиціонера течи. Кожен прохід 12, 13 має відрізок для течи, який знижується від входу у прохід до вихідного отвору кондиціонера течії, що означає, що течія, долаючи кожен із проходів 12,13, прискорюється, принаймні, на частині вказаного проходу. Як показано на фіг. 1, кожен прохід 12, 13 має збіжну ділянку 23, 24, яка сполучається безпосередньо з камерою 7, і на якій знаходиться перший залом 18,19, збіжність значніша на вході проходу, ніж у заломі. На виході з першого залому 18,19 у кожного проходу є ділянка 25, 26 з постійним прохідним перерізом, розташоване між збіжною ділянкою 23, 24 та зоною змішування 27, яка розташована безпосередньо перед (вище за течією) виходом 3 з кондиціонера, для того, щоб забезпечити сполучення двох проходів 12, 13. Ця ділянка 23, 24 має не початку прямокутну форму, перпендикулярну до поздовжньої площини симетрії Р, і постійний прохідний переріз, а далі ділянка утворює другий різкий залом 21, 22 І набирає прямокутної форми з постійним прохідним перерізом у напрямку вказаної вище площини Р до зони змішування 27. Належить вибирати мінімальний прохідний переріз кожного проходу, який, принаймні, дорівнював би прохідному перерізу вихідного отвору З кондиціонера і, наприклад, дорівнював 1,5-кратному значенню прохідного перерізу. Дійсно, це дозволить використати збіжність течії, достатню для отримання розподілу швидкостей на виході кондиціонера з максимально можливою однорідністю. У відповідності до другого варіанту виконання, показаного на фіг 5. де було змінено лише позначення проходів, можна передбачати в кондиціонері лише один залом 18,19, розширення якого менше 180", і таким чином, остання ділянка 2Г 29 кожного проходу ЗО. 31 набирає прямокутної форми до зони змішування 27. Фіг. 6 показує третій варіант виконання кондиціонера, де було змінено лише позначення проходів, і в якому в кожному проході є збіжна ділянка, яка не спопучена безпосередньо з камерою 7. На цьому кресленні в кожному проході 32, 33 є перша прямокутна ділянка 34, 35, перпендикулярна до поздовжньої площини симетрії Р, яка розташовується від камери 7 до першого залому 18,19. Друга збіжна ділянка 36, 37 починається від входу залому 18, 19 і закінчується на виході з нього. Третя і четверта ділянка 38, 39 кожного проходу 32, 33 зберігає таку саму загальну форму, як і друга ділянка 25, 26, вже описана при поясненні фіг. 1. У той же час в цьому варіанті розміри прохідних ділянок кожного проходу повинні бути меншими,' ніж відповідні розміри кондиціонера течії, показаного на фіг. 1, для того, щоб кондиціонер . зберігав свою ефективність. Однак, втрата напору, що виникає за цим варіантом виконання, буде трохи більша, ніжу кондиціонера течії, показаного на фіг, 1. У відповідності до Іншого варіанту виконання, показаного на фіг. 1, але який не показано на інших рисунках, у кожного проходу є прохідна ділянка, яка неперервно знижується по всій своїй довжині. За такої конфігурацГі збіжність проходу на його вході, тобто зразу ж за камерою -7 (нижче за течією) проявляє себе не так чітко, як вказано з фіг. 1. У відповідності до ще одного варіанту виконання, не показаного на кресленнях, перший залом 18, 19 не має збіжної форми, зона збіжності може розташовуватись або між камерою 7 і першим заломом, або між цим першим зламом І виходом з кондиціонера, або а обох цих місцях одночасно. Для того, щоб течія плинного середовища мала поздовжній напрямок від вхідного отвору кондиціонера до ударної поверхні, і не вібрувала в камері 7, потрібно відповідним чином вибрати відстань між вхідним отвором 2 кондиціонера 1 І ударною поверхнею 9, а також розмір відрізка проходу для кожного з проходів 12, 13 відносно розміру входу, Таким чином, фІрма-Заявниця помітила, що, за вибору відстані, визначеної вище, у чотири рази меншою за діаметр вхідного отвору і найменшого прохідного перерізу кожного проходу, меншим за половину перерізу вхідного отвору, кондиціонер є особливо ефективним. Однак, слід відмітити, що можна виконати кондиціонер течії, приймаючи відстань більшою, ніж вказана вище, за умови вибору мінімального прохідного перерізу кожного проходу суворо меншим половини вхідного перерізу, і, навпаки, якщо приймають найменший прохідний переріз кожного проходу більшим за половину перерізу вхідного отвору, то треба підбирати відстань між вхідним отвором і ударною поверхнею, яка повинна бути в чотири рази меншою від діаметру вхідного отвору 2. Наприклад, відстань між вхідним отвором 2 кондиціонера І ударною поверх 34499 нею 9 дорівнює 0 65 діаметра вхідного отвору, з найменший прохідний переріз кожного проходу дорівнює 0,3 розміру перерізу вхідного отвору Як показано на фіг 1, поперечний розмір ударної поверхні 9 дорівнює діаметру вхідного от.вору кондиціонера течії, але цей розмір може також бути більшим за вказаний вище діаметр, і це не зашкодить ефективності кондиціонера. Поперечний розмір кондиціонера, такий, як вказано з посиланням на фіг 1 і 2, становить від 1,5- до 5-тикратиого значення діаметра проходу вхідного отвору 2 І, наприклад, дорівнює 3,65 цього діаметра. Розмір МІЖ ВХІДНИМ отвором 2 і вихідним отвором 3 кондиціонера, який ще називається поздовжнім розміром, становить від 1до 5-кратного значення діаметра проходу вхідного отвору 2 і,'наприклад, дорівнює 1,75 цього діаметра. Таким чином, завдяки розмірам кондицірнера у відповідності до цього винаходу, забезпечується зменшення його габаритів, що дозволяє легко встановлювати його між двома з'єднувальними елементами каналу для плинного середовища. Робота кондиціонера течії у відповідності до цього винаходу нижче буде описана з посиланнями на фіг. 4 Течія плинного середовища проникає в камеру 7 в поздовжньому напрямку, зазнаючи різкого збільшення проханого перерізу, що породжує явище симетричної рециркуляції, поміченої' літерами А, В з одного І другого боку від вхідного отвору 2, на кожній із збіжних ділянок 23, 24 проходів 12, 13. Потім течія плинного середовища наштовхується на ударну поверхню 9 перпендикулярно до неї І роздрібнюється на цій ударній поверхні, перетворюючи поздовжній напрямок середньої швидкості течії на поперечні складові. За законом збереження кількості руху таким чином роздріблена течія зразу ж розподілиться в усіх поперечних напрямках, які їй будуть надані, із руйнацією усієї тієї структури течії, яка була на вході в кондиціонер. У відповідності до конфігурації і розмірів кондиціонера течії створюється стаціонарний розподіл роздрібленої течії, який не допускає ніяких коливань (вібрацій) течії в камері 7. Дві частини течії, кожна з яких скеровується чітко симетрично по одній Із збіжних ділянок 23, 24 відповідно проходів 12, 13, стикаються з відповідною рециркуляцією течії А, В. Збіжні ділянки мають призначення, з одного боку, стабілізувати рециркуляцію течії, і, з іншого боку, зробити однорідним поле швидкостей течії плинного середовища. Однак, хороші результати можуть бути отримані і без цього явища рециркуляції, яке виникає лише тоді, коли зміна вхідного перерізу у напрямку течГі" відбувається шляхом різкого зростання (кут перевищує 7*). Кожна частина течії скеровується у перший залом 18 або 19, а потім - у зону змішування 27, через ділянку 25 або 26 з постійним прохідним перерізом відповідного проходу 12 чи 13. Зона змішування 27 має досить малі розміри для прискорення течії та поліпшення таким чином однорідності на виході 3 кондиціонера течії 1. Таким чином, характеристики течи на виході кондиціонера 1 не залежать від характеристик течії на вході 2. Кондиціонер, у відповідності до цього винаходу, може також мати форму варіанта, показаного на фіг. 7 І 8, де лише зміненим елементам присвоєні нові (стосовно фіг. 1 і 2) позначення. На фіг. 7 і 8 порожнина (вхідний отвір) 15 і вихідний отвір 3 зміщені на 90' в поздовжній площині симетрії Р. У відповідності до цього варіанта, який трохи відрізняється від варіанта виконання, описаного з посиланням на фіг. 1 і 2, порожнина (вхідний отвір) 15 кондиціонера течії визначає поздовжній напрямок для течії, що надходить в камеру 7 оболонки 5. паралельний напрямку, що визначається ударною поверхнею 9 перепони 6. У цій конфігурації течія плинного середовища, проникаючи в камеру 7, наштовхується на ударну поверхню 40, розташовану навпроти порожнини (вхідного отвору) 15, перпендикулярно ударній поверхні 9 перепони 6, яка частково обмежує камеру. Робота цього варіанта ідентична описаному вище. На фіг 7 і 8 порожнина (вхідний отвір) 15 має осесиметричну форму і є, наприклад, круговим, у той час як вихідний отвір 3 - це щілина, яка надає течії двомірний характер. Перший варіант виконання (фіг. 1 і 2) кондиціонера течії відповідно до цього винаходу може також застосовуватись перед (за течією) пристроєм для визначення об'ємної кількості плинного середовища, в склад якого входить блок ультразвукового вимірювання. Такий вимірювальний блок має у своєму складі вимірювальний канал з поперечним перерізом форми паралелепіпеда, наприклад, прямокутним, вихідний отвір в формі щілини кондиціонера, що відповідає входу в цей канал. Два ультразвукові перетворювачі встановлюються на одну із перегородок вимірювального каналу або на дві протилежні перегородки цього каналу, так, щоб визначити між ними і, принаймні, на частині вимірювального каналу плече ультразвукового вимірювання, в міжнародній заявці на патент WO9109282 наводиться опис цього типу пристрою з блоком ультразвукового вимірювання. Згідно з другим варіантом виконання кондиціонера течії у ВІДПОВІДНОСТІ до цього винаходу і представленим на фіг. 9 і 10, вхідний отвір 41 і вихідний отвір 42 кондиціонера течії 43 розташовані вздовж однієї лінії горизонтального напрямку течії, який визначається напрямком, що його вхідний отвір надає течії. Вхідний отвір 41 І вихідний отвір 42 маюгь осесиметричну форму, наприклад, кругову. Аналогічно тому, що було описано з посиланням на фіг. 1 і 2, в склад кондиціонера течії 43 входить оболонка 44, яка сполучає вхідний отвір 41 і вихідний отвір 42, а також перепона 45, яка розташована посередині оболонки і має фронтальну поверхню 46, що утворює, принаймні, частково, ударну поверхню кондиціонера. Камера 47, сполучена з вхідним отвором 41 кондиціонера, передбачена в оболонці 44 для приймання течії плинного середо4вища, що надходить в горизонтальному напрямку. Перепона 45 утворена центральною основною частиною, що має ударну поверхню 46, перпендикулярну поздовжній площині симетрії Р і розташовану навпроти вхідного отвору 41 в поперечній площині Р. Камера 47 визначається між вхідним отвором 41 і ударною поверхнею 46 перепони 45. 34499 ходу 54 І в проходи 52, 53, визначені елементами в формі пластин 50, 51. течія знову з'єднується на нижчій {за течією) спільній ділянці проходу 58, яка відіграє роль зони змішування і прохідний переріз якої, наприклад, неперервно зменшується до самого вихідного отвору 42. Варто відмітити, що довжина елементів 50., 51 в формі пластин може бути більшою, ніж вказана на фіг 9, а також можна зменшити спільну ділянку проходу 59 до зони невеликих розмірів, такої, як описано з посиланнями на фіг. 1 і 2 та показано під позначкою 27 Така конфігурація руху по колу особливо добре пристосована до пристрою визначення об'ємної" кількості плинного середовища, в склад якого входить блок ультразвукового вимірювання, виконаний в формі каналу з поперечним перерізом осесиметричної форми. Вимірювальний канал оснащено двома ультразвуковими перетворювачами, розташованими один*навпроти другого на двох протилежних кінцях каналу, один із перетворювачів може, наприклад, бути вмонтований на задній частині перепони 45 кондиціонера, для того, щоб не збурювати течію після того, як вона була кондиціоновзна. На фіг. 11, 12 показано розподіл поля швидкостей течії в кондиціонері течи, показаному на фіг. 1 і 2, що відображає ефективність кондиціонера течії. На фіг. 11 течія плинного середовища, що витікає з вхідного отвору 2, абсолютно симетрична відносно поздовжньої осі симетрії Р, а кондиціонер течії відтворює на своєму виході 3 дуже однорідну течію. Течія плинного середовища на вході 2 кондиціонера течії, показаного на фіг. 12. зазнає значних збурень через те, що частина каналу, розташована вище (за течією) входу, була наполовину закупорена для проведення одного з тестів, передбаченого стандартом O1ML (Міжнародної організації законної метрології) R32. Незважаючи на це збурення, яке спричиняє велику неоднорідність в розподілі швидкостей течії на вході 2 кондиціонера, течія розподіляється чітко симетрично по проходах 12, 13( І дві частини течії дуже швидко стають все симетричнішими одна відносно одної по мірі їх поширення по їх відповідних проходах. Після зони змішування 27 відновлена течія має рівномірний розподіл швидкостей і з такими ж характеристиками, як течія на виході з кондиціонера на фіг. 11. Таким чином, кондиціонер течії" у відповідності до цього винаходу відтворює на своєму виході характеристики течії, які не залежать від характеристик течії на вході кондиціонера. На фіг. 13 1 14 наведено два графіки, які представляють кожну з двох калібрувальних кривих (ці криві відображають помилку (похибку), допущену при вимірюванні витрати повітря в залежності від величини витрати) газового лічильника, в склад якого входить газоаий осцилятор, такий, як показаний на фіг. 2, за двома різними профілями течії, вказаними на вході кондиціонера на фіг. 11 і 12. Крива, помічена знаком (х), отримана для профілю течії, такого, як показаний на вході кондиціонера течії на фіг.11. Крива, помічена хрестиком (+), отримана для профілю течії, такого, як показаний на вході кондиціонера течії на фіг. 12. У варіанті виконання, показаному на фіг. 9 І 10. ударна поверхня 46 перепони 45 перпендикулярна поздовжньому напрямку течії, який визначається вхідним отвором 41 У відповідності до цього другого варіанту виконання кондиціонер течії має симетрію обертання відносно поздовжнього напрямку течії плинного середовища. Оболонка 44 і перепона 45 мають, кожна відповідно, внутрішню поверхню 48 І зовнішню поверхню 49, які утворюють між собою єдиний прохід навколо перепони Аналогічно показаним на фіг 9 І 10, два елементи 50 і 51 встановлюються непорушно між внутрішньою поверхнею 48 оболонки 44 і зовнішньою поверхнею 49 перепони 45 таким чином, щоб розділити на частині своєї довжини єдиний прохід на два проходи 52. 53 з однаковими розмірами і довжиною, що дорівнює довжині вказаних вище елементів. Ці елементи 50. 51 можуть набувати, наприклад, форми плоских пластин, настільки тонких, наскільки це можливо, щоб не збурювати течію, і найбільша поверхня яких розташовується паралельно течії. Можна задати для елементів 50, 51 бажані довжину І розташування між двома поверхнями 46 і 49, але, однак, не треба встановлювати їх зразу ж за камерою 47 (у напрямку течіО. Дійсно, течія, роздрібнена на ударній поверхні 46, повинна роз-, поділитись явно-однаковим чином на вищій (за течією) спільній ділянці проходу 54 в усіх поперечних напрямках, які можуть'виникнути на достатній довжині перед скеровуванням у проходи - це для того, щоб не допустити розповсюдження турбулентних структур нижче (у напрямку течії) кондиціонера. Можна також розглядати можливість установки більше, ніж двох елементів між внутрішньою поверхнею 48 оболонки 44 і зовнішньою 49 перепони 45 таким чином, щоб утворилось більше двох проходів з одними й тими ж розмірами. Як показують фіг. 9 і 10, перепона 45 також утворюється однією зовнішньою частиною 55, яка має, наприклад, форму коміра, який оточує центральну основну частину. Доцільно було б, якщо зовнішня частина 55 визначатиме з розташованою навпроти частиною оболонки 44 перший залом 56 для роздрібленоТ течії, так, що збіжна ділянка сполучалась безпосередньо з камерою 47, і залом становив її частину. Елементи в формі пластин 50 і 51 розташовуються, наприклад, в першому заломі 56 нижче (за течією) спільної ділянки проходу 54. Центральна основна частина перепони 45 має задню ділянку, яка з розташованою навпроти частиною оболонки 44 визначає Другий залом 57 для роздрібленоТ течії. Задня частина перепони 45 може мати, наприклад, форму конуса, вістря якого розташовується навпроти вихідного отвору 42 кондиціонера 43. За винятком того, що проходи для роздрібленої течії не визначаються зразу ж за камерою 47 після роздріблення течії горизонтального напрямку, а лише на деякій відстані, яку роздрібпена течія проходить по спільній ділянці проходу 54, спосіб кондиціонування течії у відповідності до цього винаходу не відрізняється від способу, описаного вище. Після того, як роздрібнена течія була скерована на вищу (за течією) спільну ділянку про 9 34499 (газовим) осцилятором, якщо кондиціонер течії, у відповідності до цього винаходу, не встановлений вище за течією, 1, з іншого боку, що присутність цього кондиціонера течії перед (вище за течією) рідинним (газовим) осцилятором робить його нечутливим до збурень, які привносяться течією на ділянку перед кондиціонером. Фіг. 13 предстввляе дві калібрувальні криві. отримані без кондиціонера течії, тоді як на фіг. 14 показан) криві, отримані з кондиціонером течії, показаним на фіг. 1 і 2. Порівняння цих двох графіків дозволяє констатувати, з одного боку, вплив профілю швидкостей течії на вході рідинного (газового) осцилятора на вимірювання, здійснене рідинним 10 19 Фіг. З 11 34499 24 18 31 29 Фіг. 5 12 33 — p Фіг. 7 13 34499 Фіг. 8 (Вид в розрізі А) 51 56 , 50 —J В І 1 В Фіг. 9 14 34499 52 48 45 53 Фіг. 10 (Вид в розрізі В) ФІГ. 11 15 34499 ФІГ. 12 12 Г ЮиЛм і І j І ................ 1 і 1 ..... і І і -............ і - 1 і 1 ' і і і ♦ .............. j ......................... і j в Г Vі 4 :і: І ; і І ! } 1 І І 1 » і * і І. і ї і_-4-і . і " 10 L . ........Г і1 !« 4 •І * і" 1і ! І І І і • і іI і М : і І і і І 1 і і І 1 ! і І ' Q («Угоді Фіг. 13 34499 т ПохиОкя [%) і і t Г " _ ._, -V 1 -- -—t— ~r 4 2 1 і-' * 0 ' < о; I \ і 0 • і + t О* І і і 2 •4 10 і іі 1 І І 1 1 і Ф!г. 14 Тираж 50 вкэ. Відкритв акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріиа, 101 (03122) 3-72-89 ( 03122)2- 57-03 Q |м3/гол1 С 17
