Комбінована збірно-монолітна конструктивна система для різних типів житлових та громадських будинків

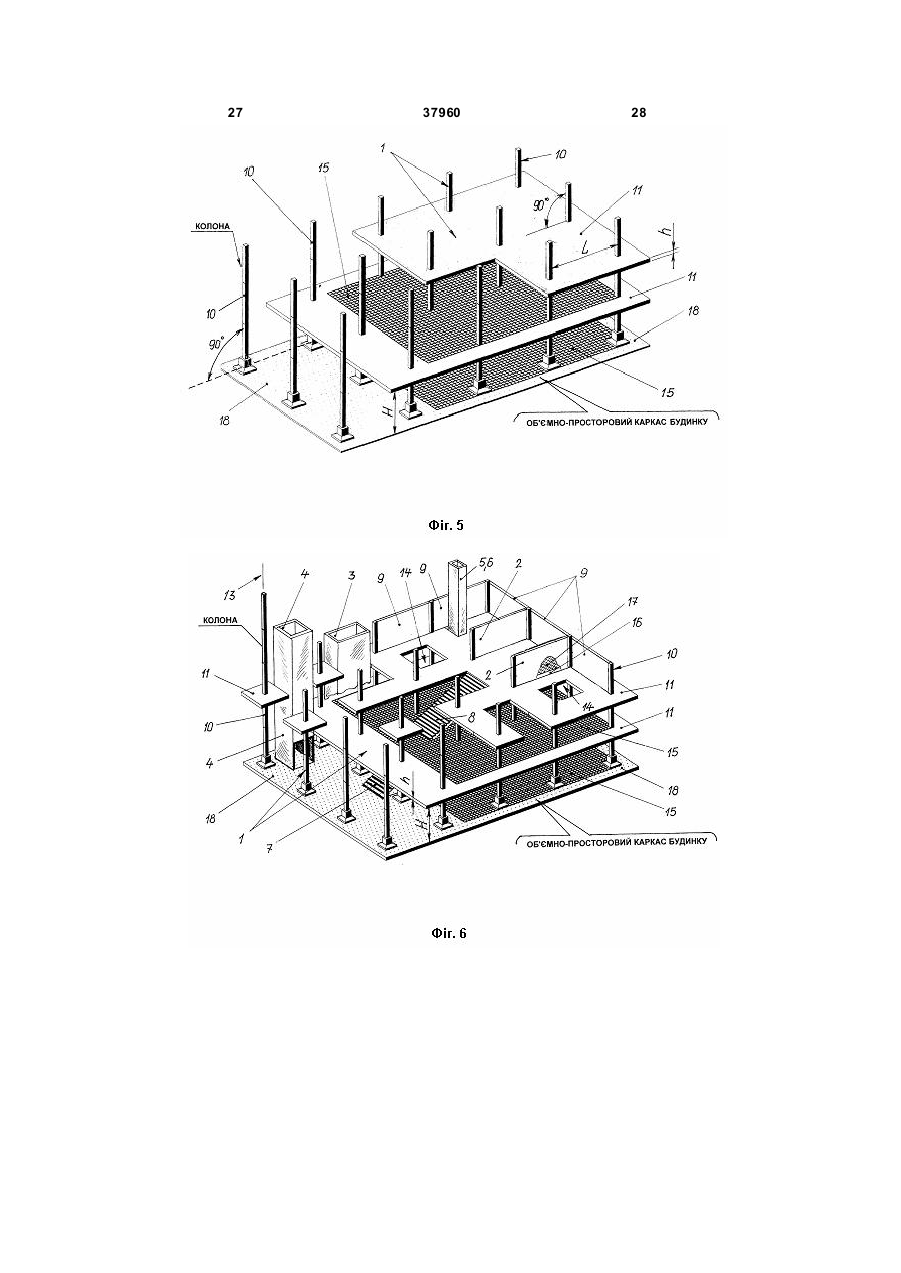

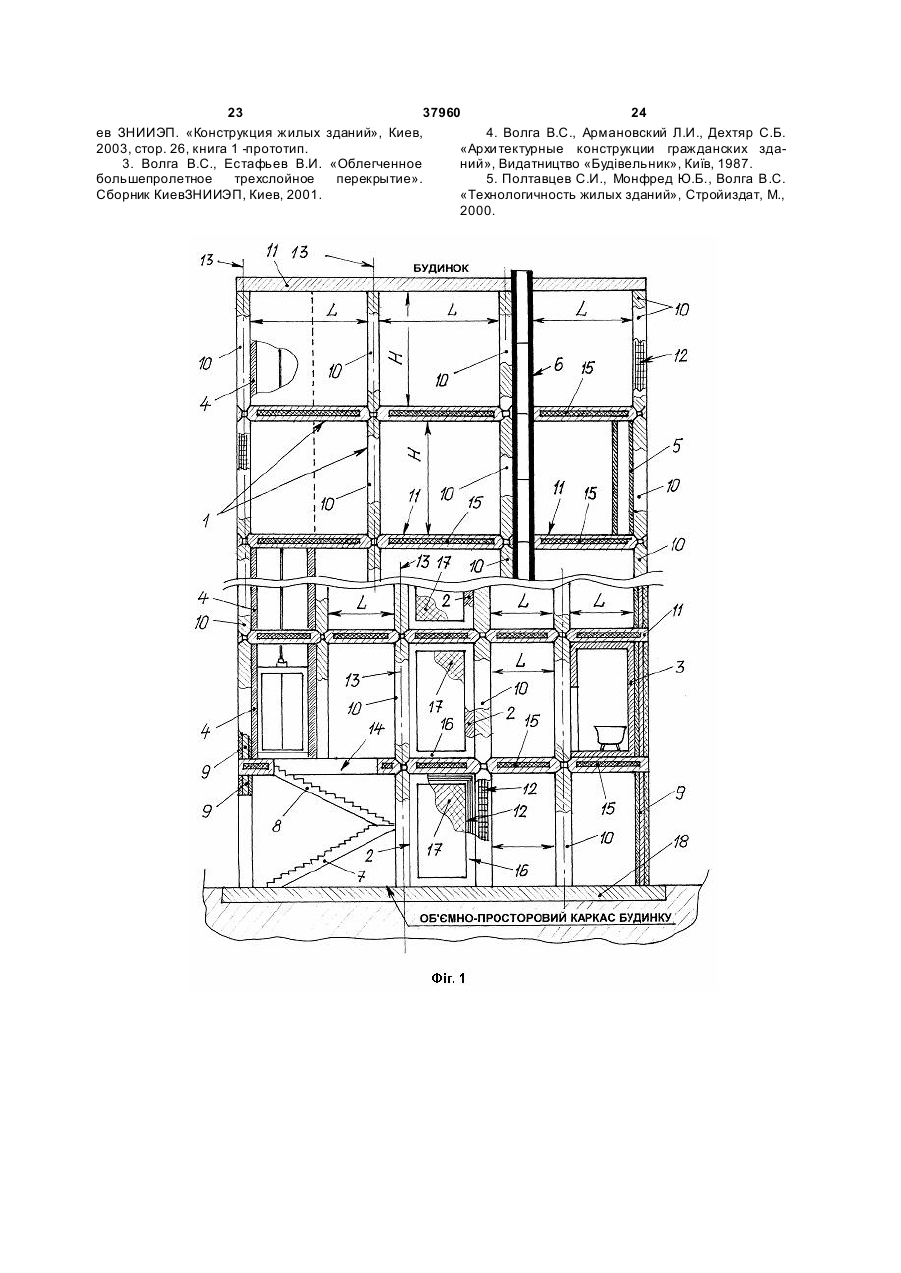

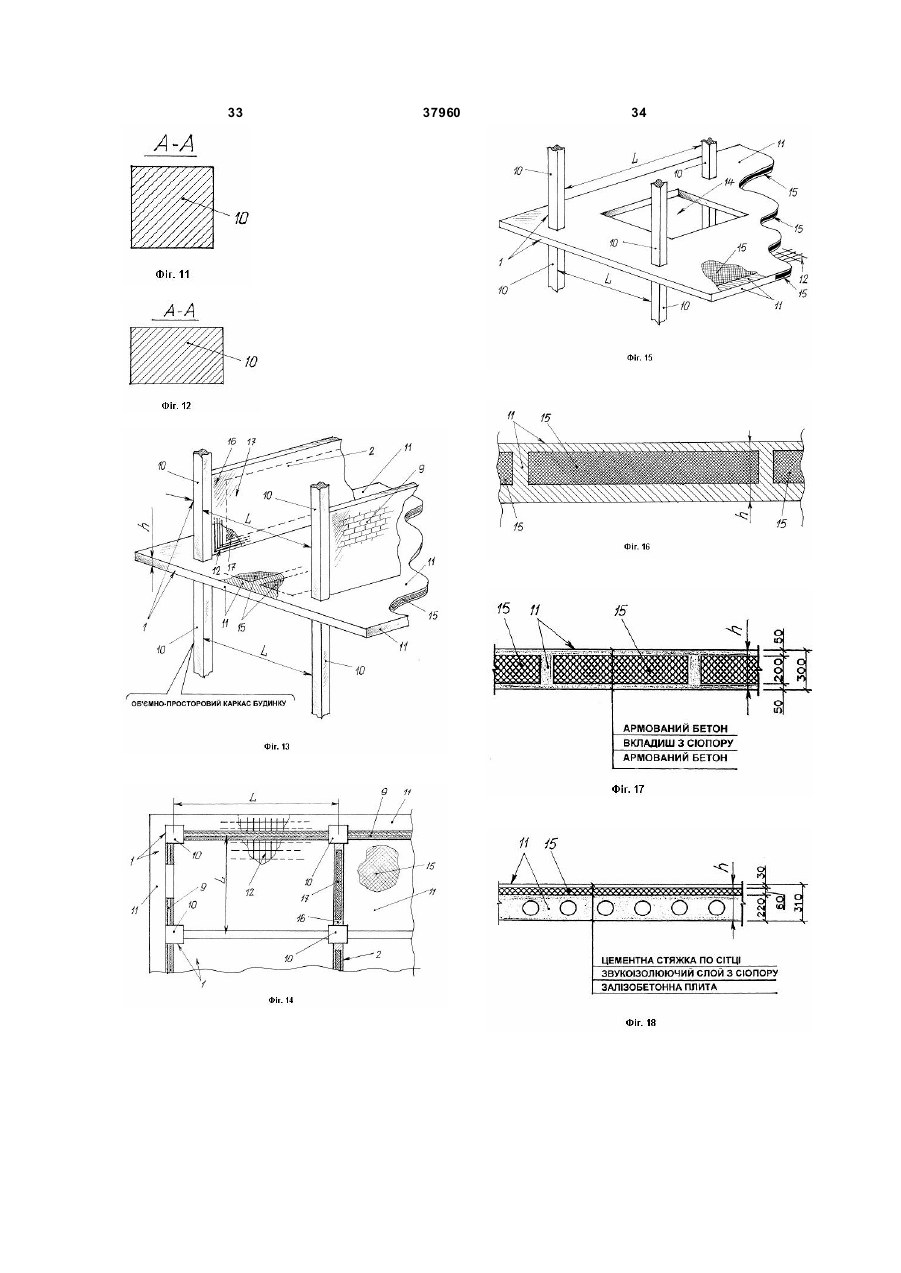

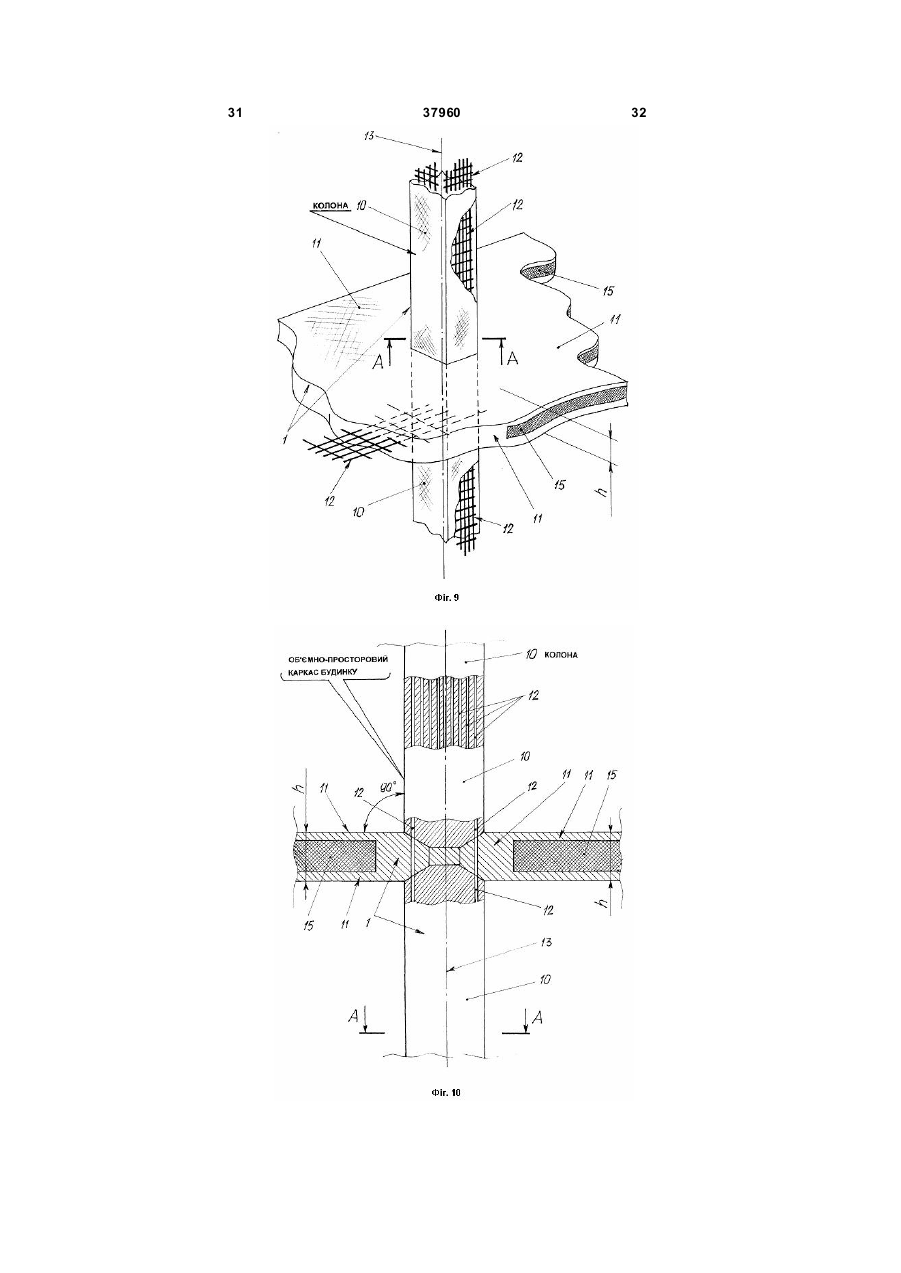

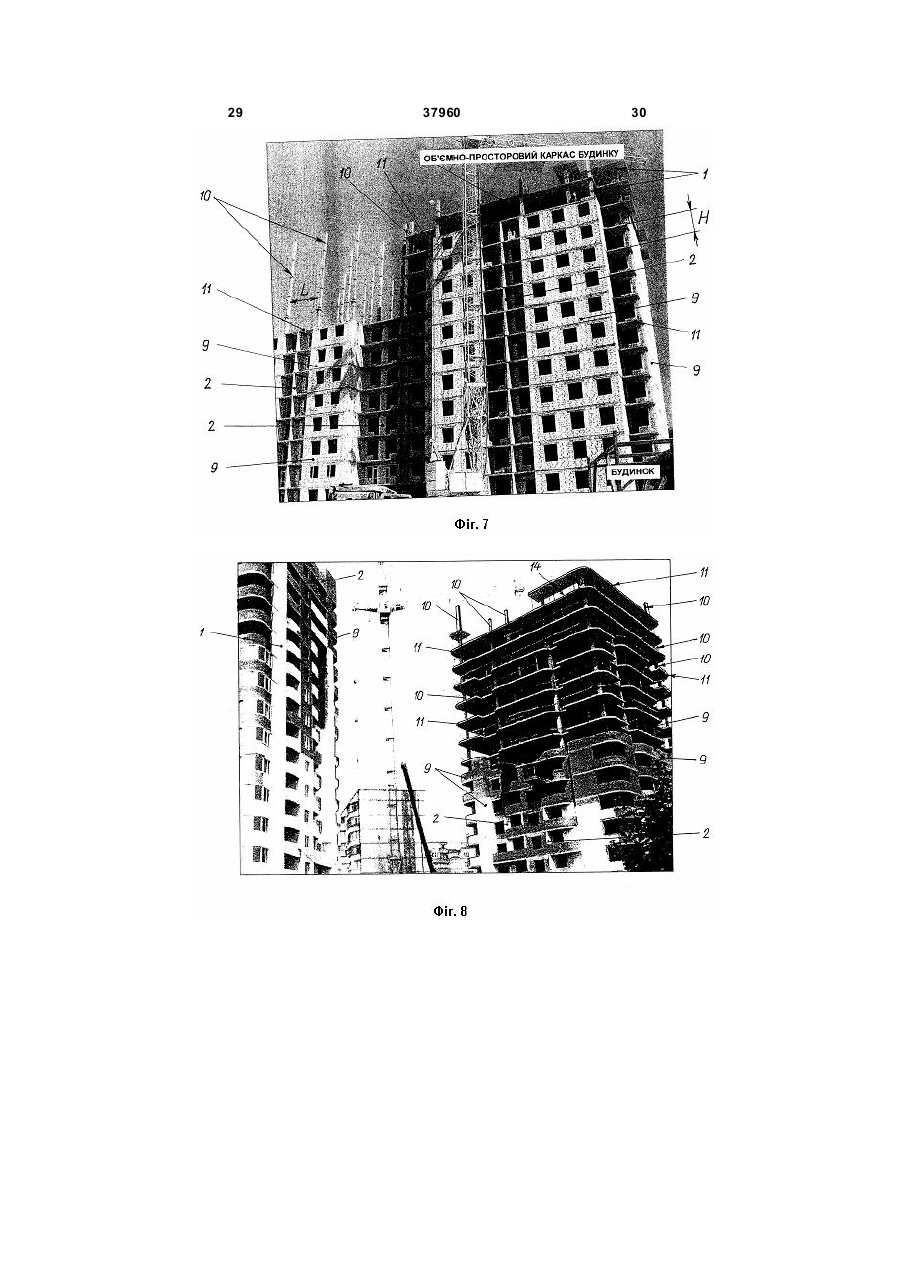

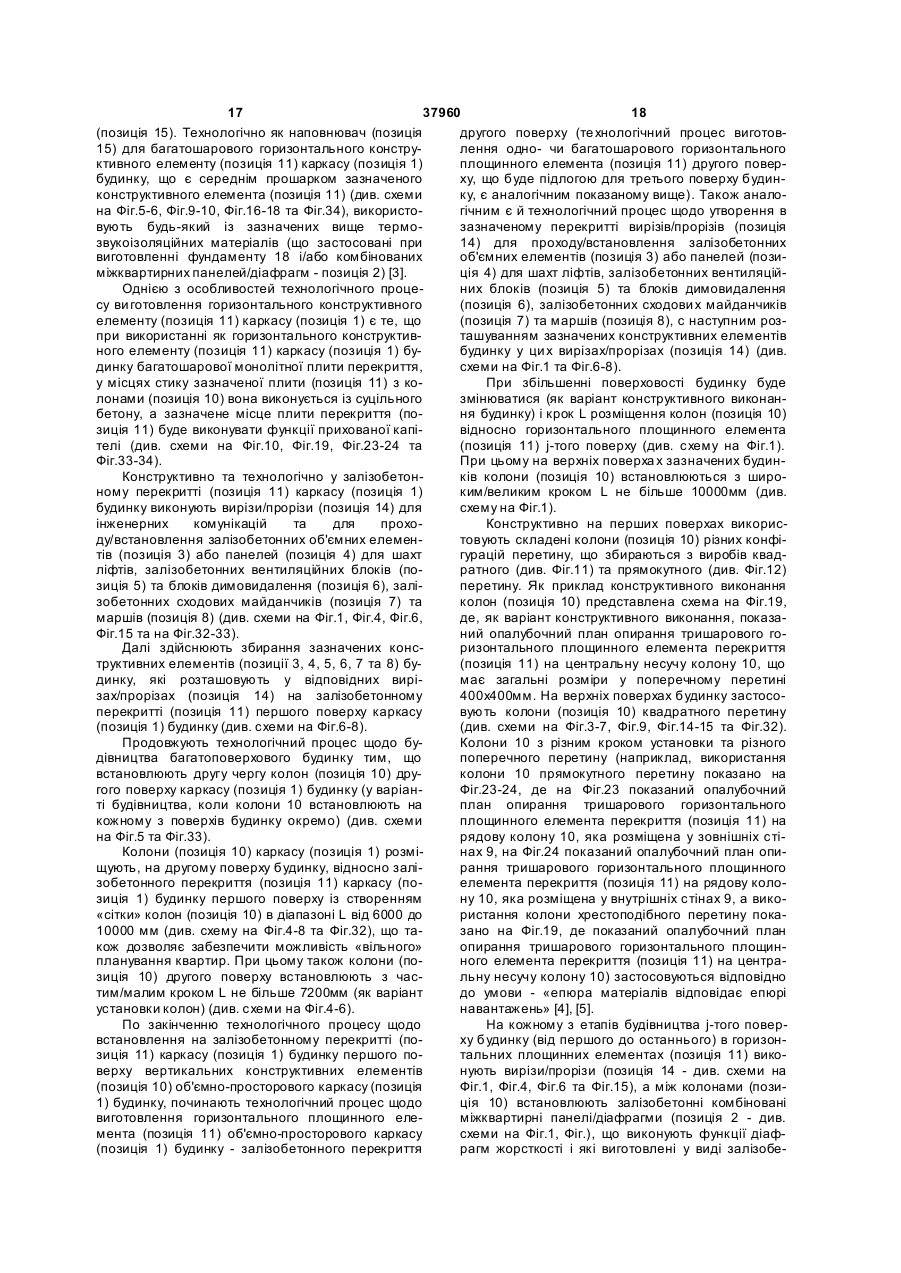

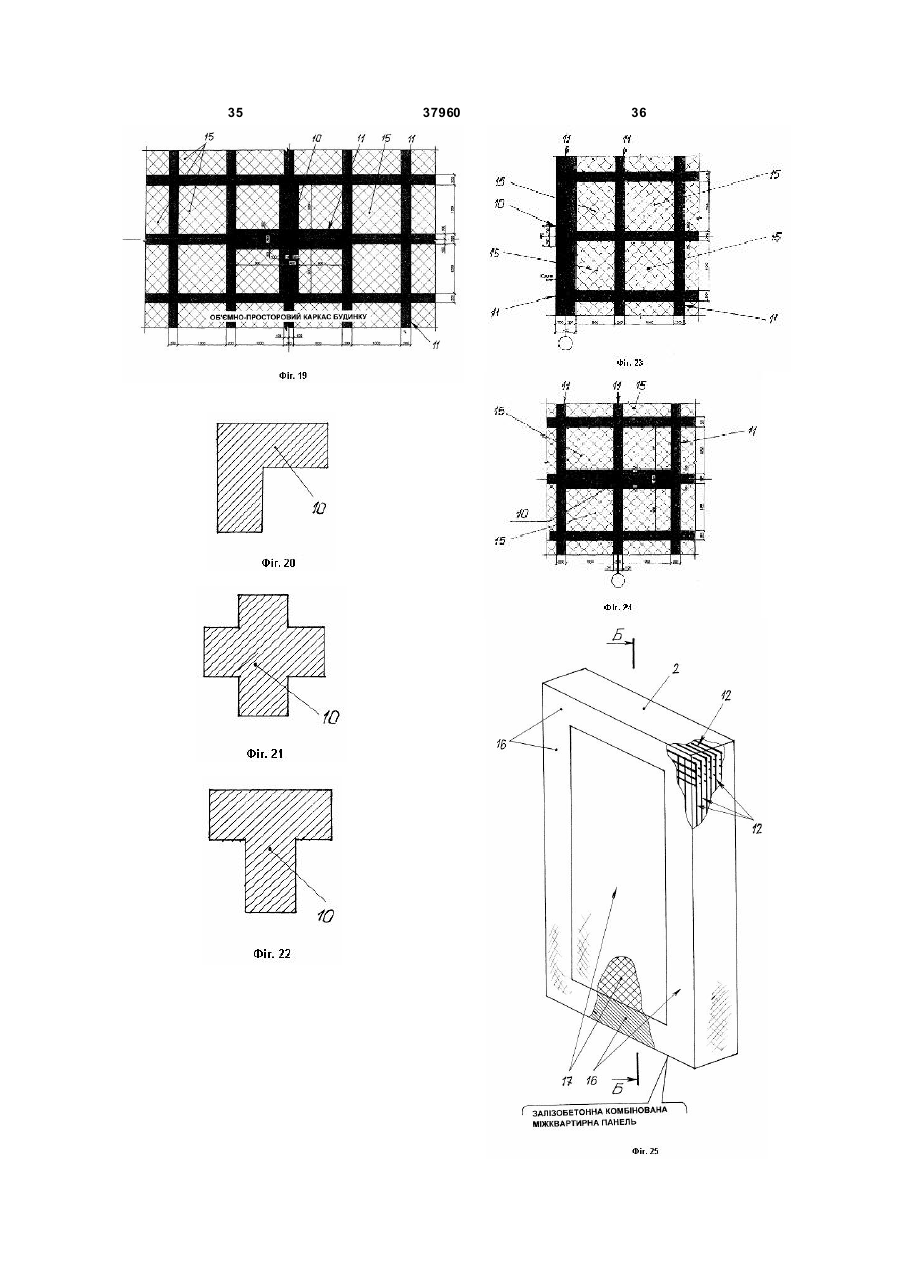

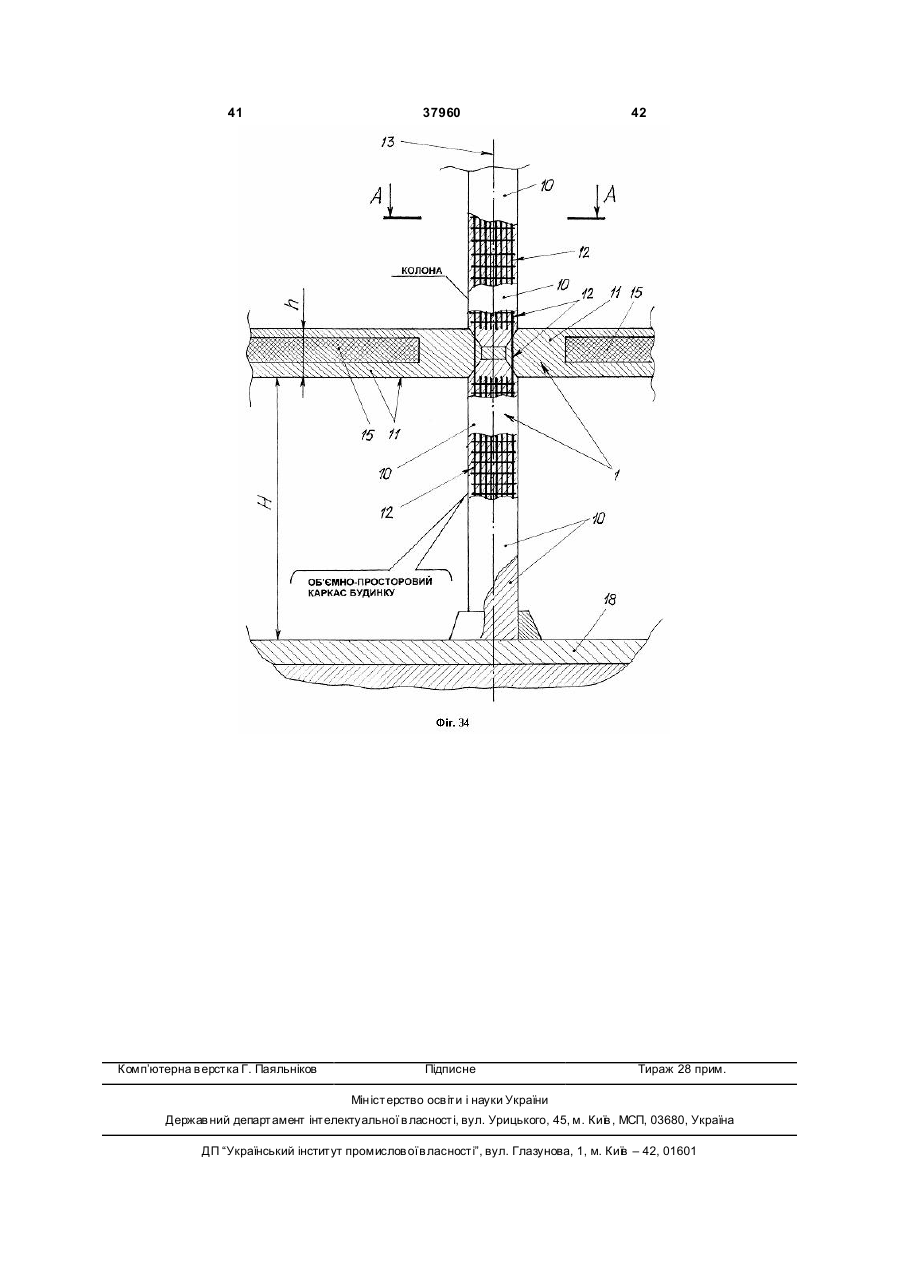

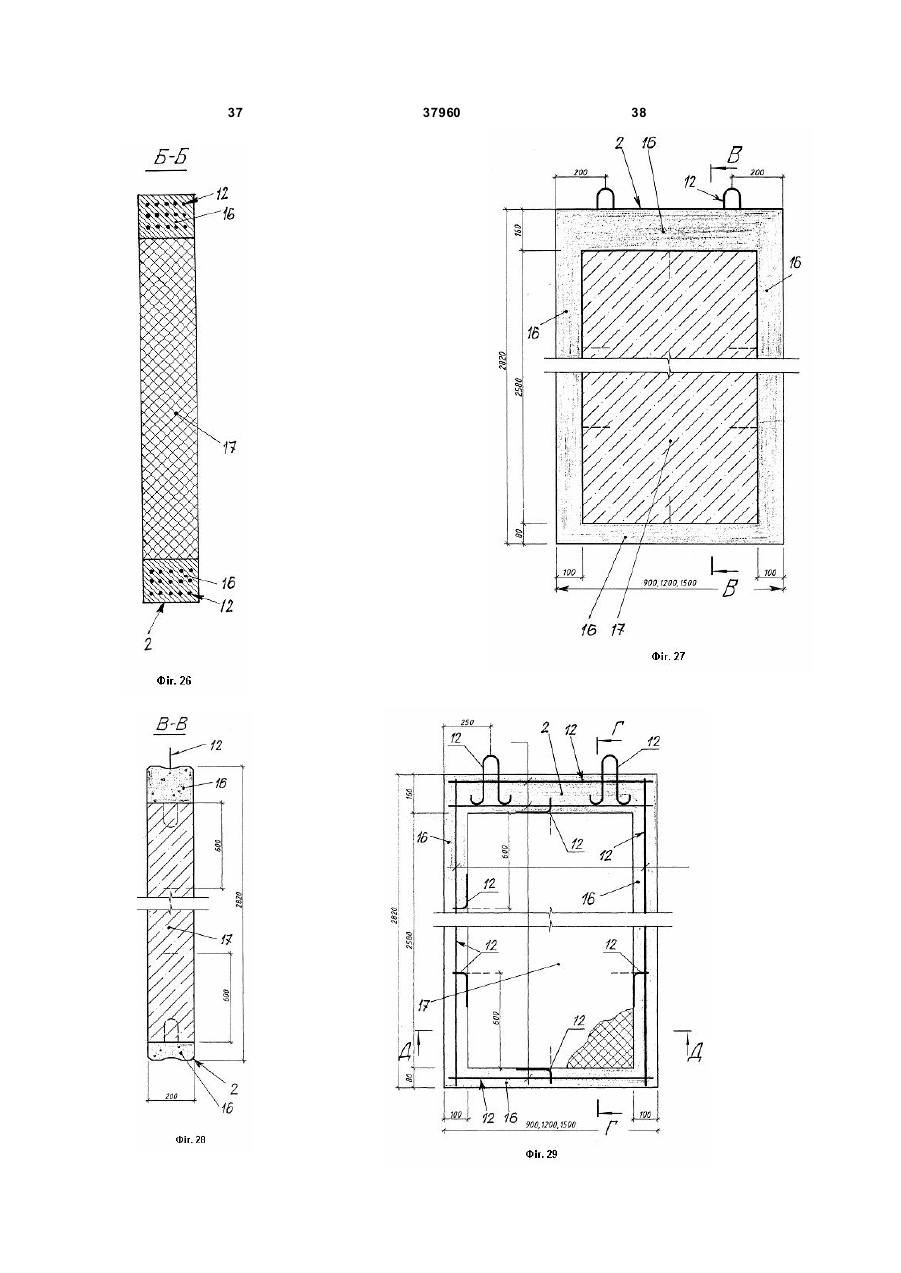

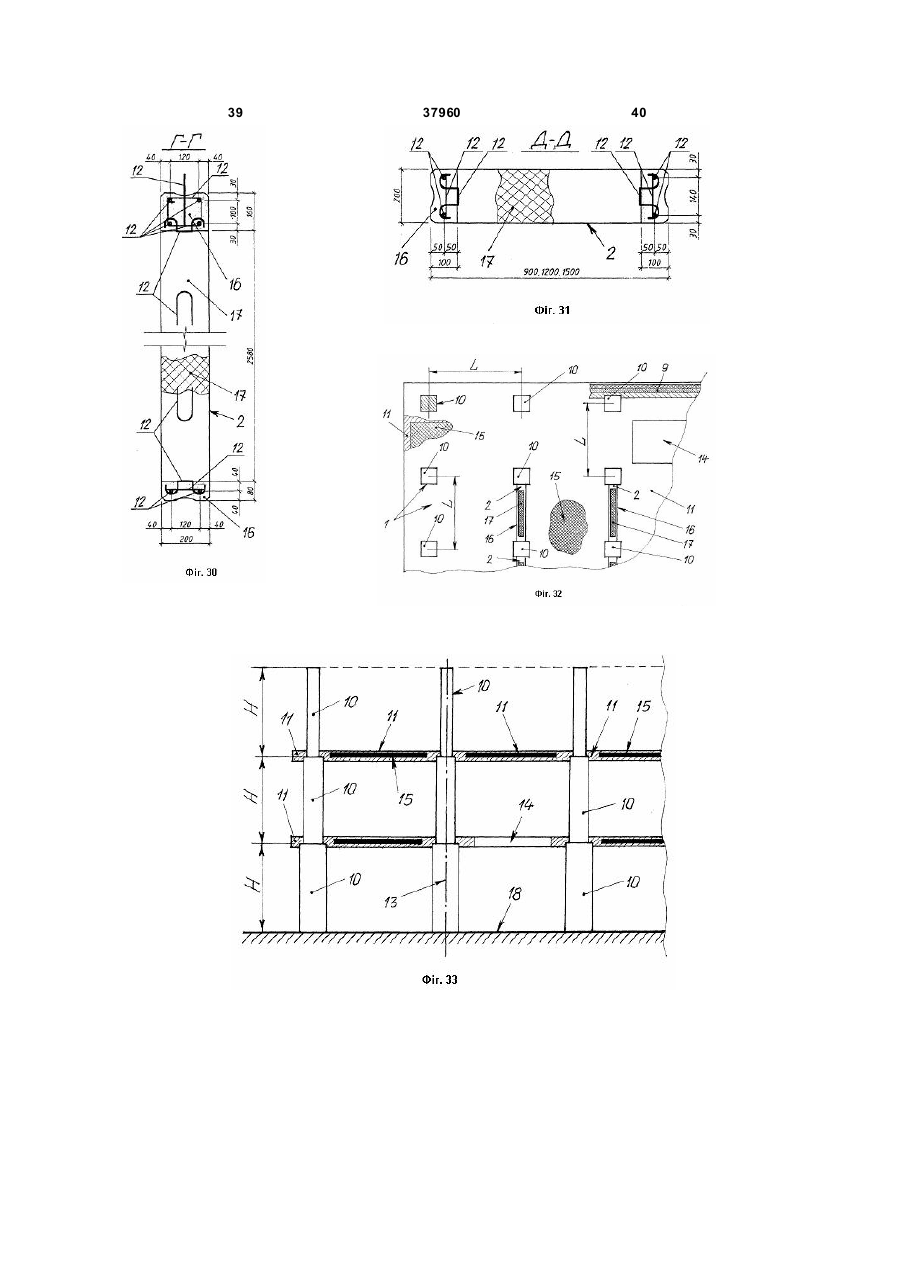

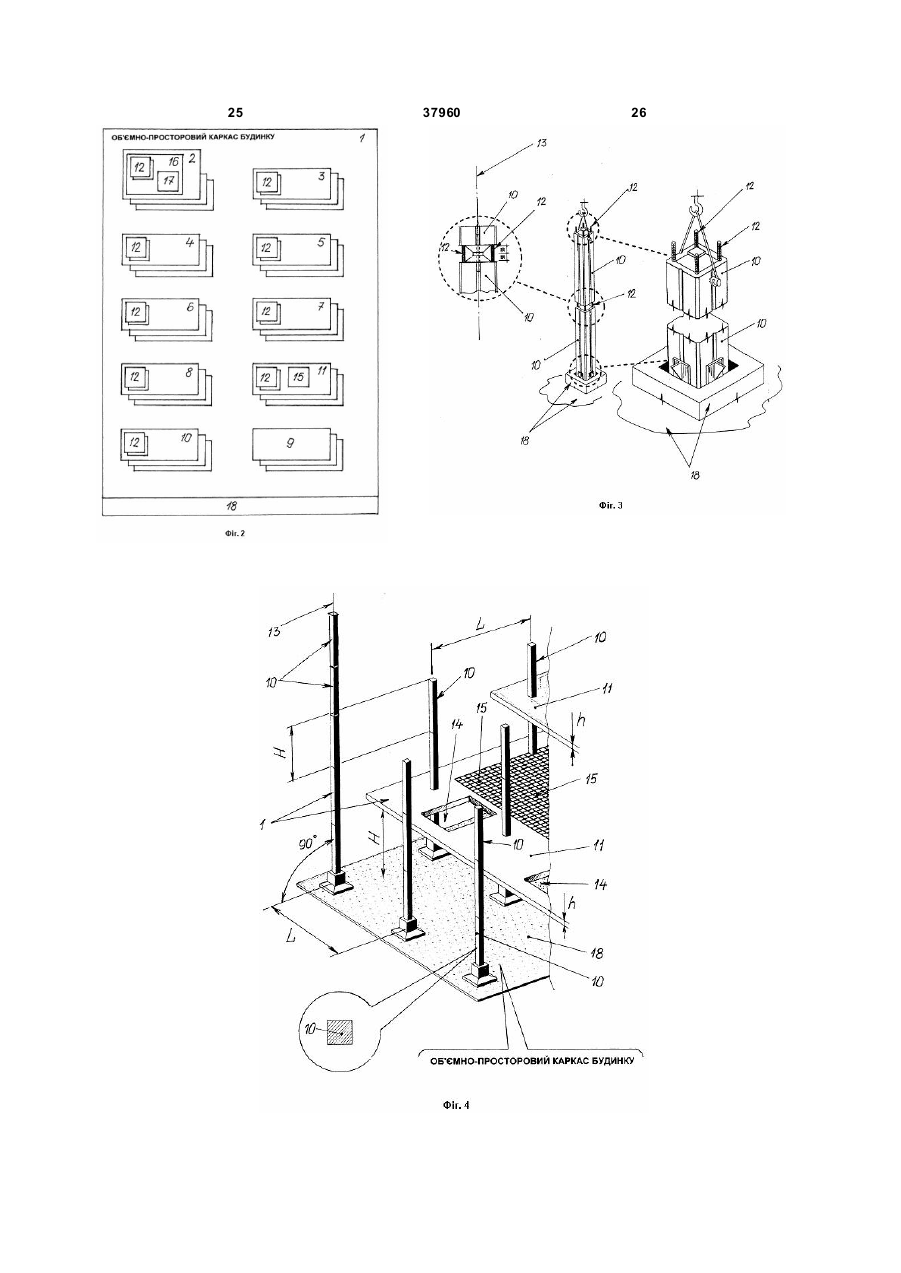

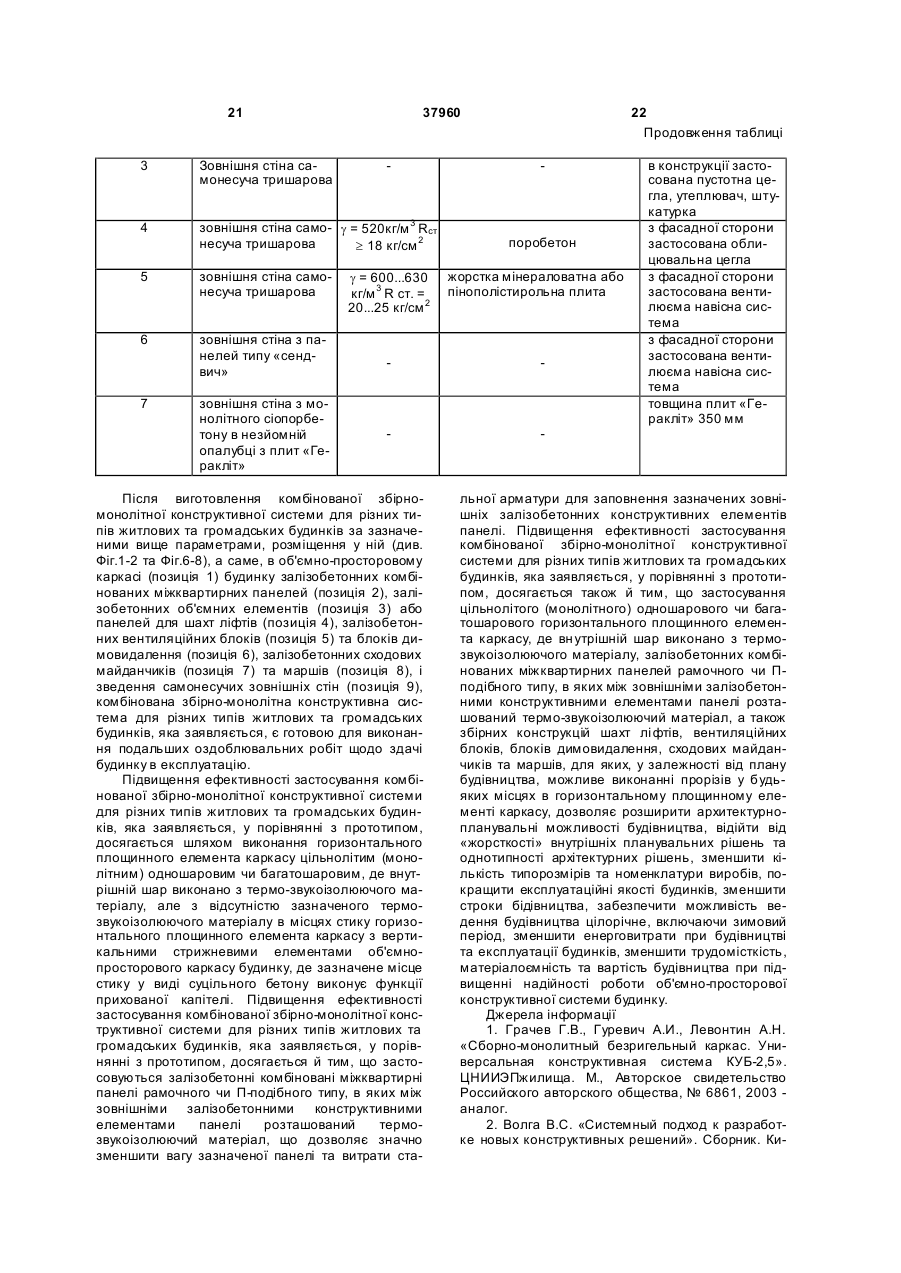

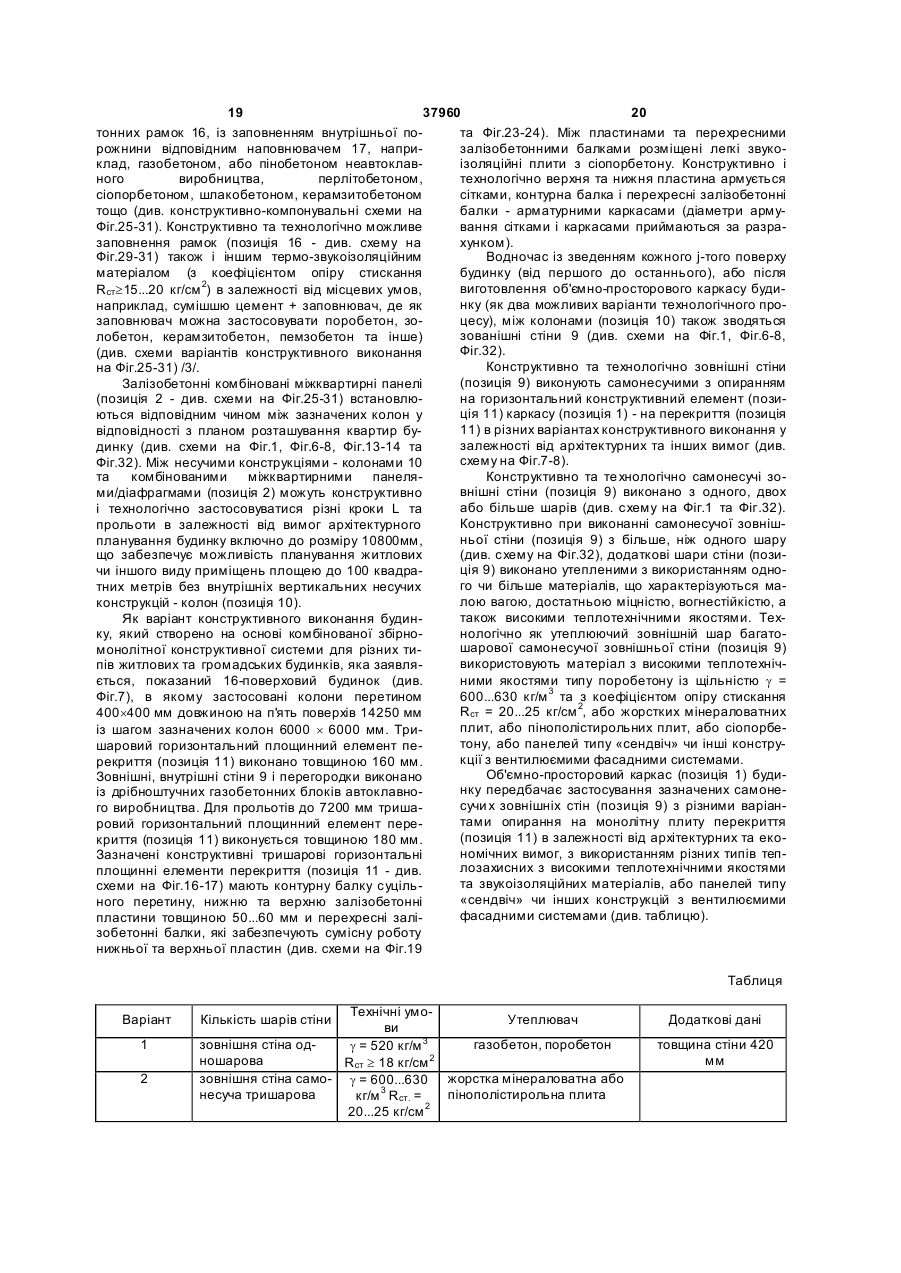

1. Комбінована збірно-монолітна конструктивна система для різних типів житлових та громадських будинків, що містить об'ємно-просторовий каркас будинку із розміщеними у зазначеному каркасі залізобетонними комбінованими міжквартирними панелями, залізобетонними об'ємними елементами або панелями для шахт ліфтів, залізобетонними вентиляційними блоками та блоками димовидалення, залізобетонними сходовими майданчиками та маршами, і самонесучими зовнішніми стінами, при цьому зазначений об'ємнопросторовий каркас будинку складається з вертикальних стрижневих та горизонтальних площинних конструктивних елементів, відповідно, із залізобетонних колон та залізобетонного перекриття, залізобетонні колони, залізобетонні об'ємні елементи або панелі для шахт ліфті в, залізобетонні сходові майданчики та марші, залізобетонні комбіновані міжквартирні панелі та залізобетонні вентиляційні блоки і блоки димовидалення виконано збірними та із розташуванням усередині металевих армуючих конструктивних елементів, залізобетонне перекриття розташоване перпендикулярно поздовжній осі колон, причому залізобетонні колони виконано квадратного або прямокутного поперечного перерізу, зовнішні стіни виконано самонесучими з опиранням на горизонтальний конструктивний елемент каркасу - на перекриття в різних варіантах конструктивного виконання у залежності від архітектурних та інших вимог, зазначений гори 2 (19) 1 3 37960 4 додаткові шари стіни виконано утепленими з виковертикальний конструктивний елемент каркасу ристанням одного чи більше матеріалів, що хараквиконано довжиною від 2500 мм до 15000 мм. теризуються малою вагою, достатньою міцністю, 6. Комбінована збірно-монолітна конструктивна вогнестійкістю, а також високими теплотехнічними система за п. 1 та п. 5, яка відрізняється тим, що якостями. вертикальний стрижневий конструктивний елемент 2. Комбінована збірно-монолітна конструктивна об'ємно-просторового каркасу будинку виконано система за п. 1, яка відрізняється тим, що залізоабо з однакових за поперечним перерізом колон, бетонні колони, в залежності від поверховості буабо з колон з поперечним перерізом, що зменшудинку та ширини прольотів між несучими конструється у відповідності до збільшення номера повекціями, виконано з можливістю створювання при рху будинку. своєму збиранні вертикального конструктивного 7. Комбінована збірно-монолітна конструктивна елемента каркасу разрахованої міцності та складсистема за п. 1, яка відрізняється тим, що як утеної форми з різною конфігурацією у поперечному плюючий зовнішній шар багатошарової самонесуперерізі, відповідно, квадратного, прямокутного, чої зовнішньої стіни використано матеріал з високутового, хрестоподібного та Т-подібного перерізу. кими теплотехнічними якостями типу поробетону із 3. Комбінована збірно-монолітна конструктивна щільністю g = 600...630 кг/м 3 та з коефіцієнтом система за п. 1, яка відрізняється тим, що колони опору стисканню Rст = 20...25 кг/см 2, або жорстких розміщено відносно горизонтальних конструктивмінераловатних плит, або пінополістирольних них елементів каркасу із створенням "сітки" колон плит, або сіопорбетону, або панелей типу "сендв діапазоні від 6000 до 10000 мм. віч" чи інші конструкції з вентильованими фасад4. Комбінована збірно-монолітна конструктивна ними системами. система за п. 1 та п. 3, яка відрізняється тим, що 8. Комбінована збірно-монолітна конструктивна на перших поверхах висотних багатоповерхових система за п. 1, яка відрізняється тим, що при будинків колони встановлено з частим/малим кровикористанні як горизонтального конструктивного ком не більше 7200 мм, а на верхніх поверха х заелемента каркасу будинку багатошарової монолітзначених будинків колони встановлено з широної плити перекриття, у місцях стику зазначеної ким/великим кроком не більше 10000 мм. плити з колонами вона виконана із суцільного бе5. Комбінована збірно-монолітна конструктивна тону, що виконує функції прихованої капітелі. система за п. 1 та п. 4, яка відрізняється тим, що Корисна модель відноситься до галузі будівництва, зокрема, до будівництва різних типів житлових та громадських будинків - від малоповерхових до будинків підвищеної поверховості, а саме, до комбінованих збірно-монолітних конструктивних систем для різних типів житлових та громадських будинків. Відомий збірно-монолітний безрігельний каркас для різних типів житлових та громадських будинків, що містить об'ємно-просторовий каркас будинку із розміщеними у зазначеному каркасі міжквартирними панелями, об'ємними елементами або панелями для шахт ліфтів, залізобетонними вентиляційними блоками та блоками димовидалення, залізобетонними сходовими майданчиками та маршами, і зовнішніми стінами, при цьому зазначений об'ємно-просторовий каркас будинку складається з вертикальних стрижневих та горизонтальних площинних конструктивних елементів, відповідно, із залізобетонних колон та залізобетонного перекриття, причому залізобетонні колони, об'ємні елементи або панелі для шахт ліфтів, залізобетонні сходові майданчики та марші, міжквартирні панелі та залізобетонні вентиляційні блоки і блоки димовидалення виконано збірними та із розташуванням усередині них металевих армуючих конструктивних елементів, залізобетонне перекриття складається з капітелей та залізобетонних плит перекриття, залізобетонне перекриття розташоване перпендикулярно поздовжній осі колон, міжквартирні панелі встановлено відповідним чином між зазначених колон, між плитами залізобетонного перекриття каркасу будинку виконано вирізи/прорізи для проходу/встановлення об'ємних елементів або панелей для шахт ліфтів, залізобетонних вентиляційних блоків та блоків димовидалення, залізобетонних сходових майданчиків та маршів тощо [1]. Одним з недоліків відомого збірно-монолітного безрігельного каркасу є надзвичайна «жорсткість» внутрішніх планувальних рішень та однотипність архітектурних рішень фасадів і багатоповерхових будинків в цілому, а спроба ввести додаткові варіанти збірних панелей перекриття призводить до значного збільшення типорозмірів і номенклатури виробів, що, у свою чергу, потребує великих капітальних витрат на виготовлення металевої оснастки. Так при відомому конструктивному виконанні відомого збірно-монолітного безрігельного каркасу існує жорстке обмеження планування квартир через прийнятий крок колон (наприклад, для кухні 2500мм), а збільшення кроку колон для задоволення сучасних вимог при плануванні квартир до розмірів 6600мм, 6900мм та 7200мм призводить до значного збільшення номенклатури плит перекриття та великої металоємкості формооснастки заводів виробників при малому тиражуванні деяких типів виробів і необхідності використання високомарочних бетонів. До недоліків відомого збірно-монолітного безрігельного каркасу відноситься те, що наявним є виступання із площини перекриття ригелів, а також трудомісткість влаштування рівної стелі по багатопустотному настилу з перенапружених залізобетонних плит перекриття, при цьому виключення ригелю з несучих елементів конструктивної системи будинку неможливе 5 37960 6 через малу несучу спроможність опорної частини чергу, потребує великих капітальних витрат на зазначеної плити перекриття. Недоліком є й те, що виготовлення металевої оснастки (збільшення перенапружені багатопустотні плити перекриття кроку колон для задоволення сучасних вимог при довжиною 7200 мм при стендовій технології вироплануванні квартир до розмірів 6600мм, 6900мм та бництва через різницю напруг в арматурі мають 7200мм призводить до значного збільшення номеперекоси по діагоналі і вигіни за довжиною плити нклатури плит перекриття та великої металоємкодо 15мм (для усунення зазначеного недоліка, а сті формооснастки заводів виробників при малому саме, для вирівнювання стелі за площиною необтиражуванні деяких типів виробів і необхідності хідно улаштування штукатурки по сітці або розмівикористання високомарочних бетонів). До недоліщення підвісної стелі з листових матеріалів, наків відомої комбінованої збірно-монолітної консприклад, з гіпсокартону, при цьому в обох труктивної системи відноситься трудомісткість випадках збільшується товщина перекриття, що, у влаштування рівної стелі при використанні пересвою чергу, призводить до зменшення висоти понапружених залізобетонних плит перекриття, при верху та збільшення вартості будинку). цьому виключення несучих елементів конструктиНайбільш близьким технічним рішенням, як по вної системи будинку неможливе через малу несуті, так і по задачах, які вирішуються, яке обрано сучу спроможність опорної частини зазначеної за найближчий аналог (прототип), є комбінована плити перекриття. Недоліком є й те, що перенапзбірно-монолітна конструктивна система для різружені багатопустотні плити перекриття довжиною них типів житлових та громадських будинків, що 7200 мм при стендовій технології виробництва містить об'ємно-просторовий каркас будинку із через різницю напруг в арматурі мають перекоси розміщеними у зазначеному каркасі залізобетонпо діагоналі і вигіни за довжиною плити до 15мм, і ними комбінованими міжквартирними панелями, для усунення зазначеного недоліка, а саме, для залізобетонними об'ємними елементами або павирівнювання стелі за площиною необхідно улашнелями для шахт ліфтів, залізобетонними вентитування штукатурки по сітці або розміщення підвіляційними блоками та блоками димовидалення, сної стелі з листових матеріалів, наприклад, з гіпзалізобетонними сходовими майданчиками та масокартону, при цьому в обох випадках ршами, і самонесучими зовнішніми стінами, при збільшується товщина перекриття, що, у свою черцьому зазначений об'ємно-просторовий каркас гу, призводить до зменшення висоти поверху та будинку складається з вертикальних стрижневих збільшення вартості будинку. До недоліків відомої та горизонтальних площинних конструктивних комбінованої збірно-монолітної конструктивної елементів, відповідно, із залізобетонних колон та системи відноситься й те, що при застосуванні залізобетонного перекриття, залізобетонні колони, залізобетонних плит перекриття (для створення залізобетонні об'ємні елементи або панелі для горизонтальних площинних конструктивних елешахт лі фтів, залізобетонні сходові майданчики та ментів об'ємно-просторового каркасу будинку) марші, залізобетонні комбіновані міжквартирні утруднено планування виконання вирізів/прорізів панелі та залізобетонні вентиляційні блоки і блоки для інженерних комунікацій, проходимовидалення виконано збірними та із розташуду/встановлення залізобетонних об'ємних елеменванням усередині металевих армуючих конструктів або панелей для шахт ліфтів, залізобетонних тивних елементів, залізобетонне перекриття розвентиляційних блоків та блоків димовидалення, ташоване перпендикулярно поздовжній осі колон, залізобетонних сходових майданчиків та маршів, причому залізобетонні колони виконано квадратне варіюється товщина плити в залежності від ного або прямокутного поперечного перетину, зовпрольоту (що призводить до неекономічного виконішні стіни виконано самонесучими з опиранням ристання арматури, яка закладена в плиту перена горизонтальний конструктивний елемент каркакриття), утр уднено «вільне» планування квартир, су - на перекриття в різних варіантах конструктивщо можливе лише при збільшенні прольотів до ного виконання у залежності від архітектурних та 10000...10200 мм (з використанням сітки колон в інших вимог, зазначений горизонтальний конструкдіапазоні від 6000 мм до 10000 мм). До недоліків тивний елемент каркасу виконаний товщиною не відомої комбінованої збірно-монолітної конструкменше 160 мм, залізобетонні комбіновані міжквартивної системи відноситься також й те, що викоритирні панелі встановлено відповідним чином між стання монолітних залізобетонних міжквартирних зазначених колон, у залізобетонному перекритті панелей (діафрагм жорсткості) збільшує навантакаркасу будинку виконано вирізи/прорізи для інжеження на плити перекриття, призводить до неефенерних комунікацій та для проходу/встановлення ктивної витрати арматури, яка розміщується в них. залізобетонних об'ємних елементів або панелей В основу корисної моделі покладена задача для шахт ліфтів, залізобетонних вентиляційних шляхом усунення недоліків прототипу забезпечити блоків та блоків димовидалення, залізобетонних «вільність» планування квартир без внутрішніх сходових майданчиків та маршів [2]. вертикальних несучи х конструкцій, зменшити вагу До недоліків відомої комбінованої збірнозалізобетонних міжквартирних панелей (діафрагм монолітної конструктивної системи для різних тижорсткості), вертикальних стрижневих та горизонпів житлових та громадських будинків, що обрана тальних площинних конструктивних елементів об'за найближчий аналог (прототип), відноситься те, ємно-просторового каркасу будинку та зменшити що надзвичайна «жорсткість» внутрішніх плануватипорозміри і номенклатуру виробів з паралельльних рішень та однотипність архітектурних ріним зменшенням металоємності зазначених консшень фасадів і багатоповерхових будинків в цілотруктивних елементів. му призводить до значного збільшення Суть корисної моделі у комбінованій збірнотипорозмірів і номенклатури виробів, що, у свою монолітній конструктивній системі для різних типів 7 37960 8 житлових та громадських будинків, що містить елементу каркасу будинку, що є середнім прошароб'ємно-просторовий каркас будинку із розміщеком зазначеного конструктивного елемента, виконими у зазначеному каркасі залізобетонними комристано будь-який із зазначених термобінованими міжквартирними панелями, залізобезвукоізоляційних матеріалів, при виконанні самотонними об'ємними елементами або панелями для несучої зовнішньої стіни з більше, ніж одного шашахт лі фтів, залізобетонними вентиляційними ру, додаткові шари стіни виконано утепленими з блоками та блоками димовидалення, залізобетонвикористанням одного чи більше матеріалів, що ними сходовими майданчиками та маршами, і сахарактерізуються малою вагою, достатньою міцнімонесучими зовнішніми стінами, при цьому зазнастю, вогнестійкістю, а також високими теплотехнічений об'ємно-просторовий каркас будинку чними якостями. Суть корисної моделі полягає складається з вертикальних стрижневих та горитакож і в тому, що залізобетонні колони, в залежзонтальних площинних конструктивних елементів, ності від поверхності будинку та ширини прольотів відповідно, із залізобетонних колон та залізобеміж несучими конструкціями, виконано з можливістонного перекриття, залізобетонні колони, залізотю створювання при своєму зібранні вертикальнобетонні об'ємні елементи або панелі для шахт го конструктивного елемента каркасу разрахованої ліфтів, залізобетонні сходові майданчики та марміцності та складної форми з різною конфігурацією ші, залізобетонні комбіновані міжквартирні панелі у поперечному перетині, відповідно, квадратного, та залізобетонні вентиляційні блоки і блоки димопрямокутного, кутового, хрестоподібного та Твидалення виконано збірними та із розташуванням подібного перетину, колони розміщено відносно усередині металевих армуючих конструктивних горизонтальних конструктивних елементів каркасу елементів, залізобетонне перекриття розташоване із створенням «сітки» колон в діапазоні від 6000 до перпендикулярно поздовжній осі колон, причому 10000 мм, на перших поверхах висотних багатопозалізобетонні колони виконано квадратного або верхових будинків колони встановлено з часпрямокутного поперечного перетину, зовнішні стітим/малим кроком не більше 7200мм, а на верхніх ни виконано самонесучими з опиранням на гориповерхах зазначених будинків колони встановлено зонтальний конструктивний елемент каркасу - на з широким/великим кроком не більше 10000 мм, перекриття в різних варіантах конструктивного вертикальний конструктивний елемент каркасу виконання у залежності від архітектурних та інших виконано довжиною від 2500 мм до 15000 мм, завимог, зазначений горизонтальний конструктивний значений вертикальний стрижневий конструктивелемент каркасу виконаний товщиною не менше ний елемент об'ємно-просторового каркасу будин160 мм, залізобетонні комбіновані міжквартирні ку виконано або з однакових за поперечним панелі встановлено відповідним чином між зазнаперетином колон, або з колон з поперечним перечених колон, у залізобетонному перекритті каркасу тином, що зменшується у відповідності до збільбудинку виконано вирізи/прорізи для інженерних шення номеру поверху будинку, як утеплюючий комунікацій та для проходу/встановлення залізозовнішній шар багатошарової самонесучої зовнішбетонних об'ємних елементів або панелей для ньої стіни використано матеріал з високими теплошахт ліфтів, залізобетонних вентиляційних блоків технічними якостями типу поробетону із щільністю та блоків димовидалення, залізобетонних сходоg=600...630кг/м 3 та з коефіцієнтом опіру стискання вих майданчиків та маршів, полягає в тому, що Rст = 20...25 кг/см 2, або жорстких мінераловатних горизонтальний конструктивний елемент каркасу плит, або пінополістирольних плит, або сіопорбевиконано монолітним/цільнолитим, зазначений тону, або панелей типу «сендвіч» чи інші констругоризонтальний конструктивний елемент каркасу кції з вентилюємими фасадними системами, а при виконано як одно, так і багатошаровим з розміщевикористанні як горизонтального конструктивного ним у внутрішньому об'ємі наповнювачем, залізоелементу каркасу будинку багатошарової монолітбетонні комбіновані міжквартирні панелі виконано ної плити перекриття, у місцях стику зазначеної у виді збірних залізобетонних рамок, заповнених плити з колонами вона виконана із суцільного беіншим наповнювачем/вставкою, ніж матеріал рамтону, що виконує функції прихованої капітелі. ки, самонесучі зовнішні стіни виконано з одного, Порівняльний аналіз технічного рішення з продвох або більше шарів. Суть корисної моделі пототипом показує, що комбінована збірно-монолітна лягає і в тому, що як наповнювач/вставка для заліконструктивна система для різних типів житлових зобетонних комбінованих міжквартирних панелей та громадських будинків, яка заявляється, відрізта горизонтальних конструктивних елементів карняється тим, що горизонтальний конструктивний касу використаний термо-звукоізолюючий матеріелемент каркасу виконано монолітал типу газобетону, або пінобетону неавтоклавноним/цільнолитим, зазначений горизонтальний го виробництва, або пінополістиролу, або конструктивний елемент каркасу виконано як одно, перлітобетону, або сіопорбетону, або шлакобетотак і багатошаровим з розміщеним у внутрішньому ну, або керамзитобетону, або жорстких мінералооб'ємі наповнювачем, залізобетонні комбіновані ватних плит, або суміші з цементу та іншого типу міжквартирні панелі виконано у виді збірних залінаповнювача у виді поробетону, золобетону, кезобетонних рамок, заповнених іншим наповнюварамзитобетону чи пемзобетону, або будь-якого чем/вставкою, ніж матеріал рамки, самонесучі зоіншого термо-звукоізолюючого матеріалу з коефівнішні стіни виконано з одного, двох або більше цієнтом опіру стискання Rст, відповідно, для комбішарів, при цьому як наповнювач/вставка для залізобетонних комбінованих міжквартирних панелей нованих міжквартирних панелей з Rст³5 кг/см 2, а для горизонтальних конструктивних елементів та горизонтальних конструктивних елементів каркасу використаний термо-звукоізолюючий матерікаркасу - з Rст³15 кг/см 2, як наповнювач для багаал типу газобетону, або пінобетону неавтоклавнотошарового горизонтального конструктивного 9 37960 10 го виробництва, або пінополістиролу, або перлітопів житлових та громадських будинків, яка заявлябетону, або сіопорбетону, або шлакобетону, або ється, на Фіг.2 показана блок-схема комбінованої керамзитобетону, або жорстких мінераловатних збірно-монолітної конструктивної системи для різплит, або суміші з цементу та іншого типу наповних типів житлових та громадських будинків, яка нювача у виді поробетону, золобетону, керамзизаявляється, на Фіг.З показана конструктивнотобетону чи пемзобетону, або будь-якого іншого компонувальна схема вертикального стрижневого термо-звукоізолюючого матеріалу з коефіцієнтом конструктивного елементу об'ємно-просторового опіру стискання Rст, відповідно, для комбінованих каркасу будинку, на Фіг.4 показана схема установки колон при створенні об'ємно-просторового карміжквартирних панелей з Rст ³ 5кг/см 2, а для горикасу будинку, на Фіг.5 показана схема створення з зонтальних конструктивних елементів каркасу - з вертикальних стрижневих та горизонтальних плоRст ³ 15 кг/см 2, як наповнювач для багатошарового щинних конструктивних елементів, відповідно, із горизонтального конструктивного елементу карказалізобетонних колон та залізобетонного пересу будинку, що є середнім прошарком зазначеного криття об'ємно-просторового каркасу будинку, на конструктивного елемента, використано будь-який Фіг.6 показана конструктивно-компонувальна схеіз зазначених термо-звукоізоляційних матеріалів, ма комбінованої збірно-монолітної конструктивної при виконанні самонесучої зовнішньої стіни з бісистеми для різних типів житлових та громадських льше, ніж одного шару, додаткові шари стіни викобудинків, яка заявляється, з показом варіантів нано утепленими з використанням одного чи більконструктивного розташування в ній залізобетонше матеріалів, що характерізуються малою вагою, них комбінованих міжквартирних панелей, залізодостатньою міцністю, вогнестійкістю, а також висобетонних об'ємних елементів або панелей для кими теплотехнічними якостями, причому залізошахт ліфтів, залізобетонних вентиляційних блоків бетонні колони, в залежності від поверхності бута блоків димовидалення, залізобетонних схододинку та ширини прольотів між несучими вих майданчиків та маршів, самонесучих зовнішніх конструкціями, виконано з можливістю створюванстін, вертикальних стрижневих та горизонтальних ня при своєму зібранні вертикального конструктиплощинних конструктивних елементів об'ємновного елемента каркасу разрахованої міцності та просторового каркасу будинку, на Фіг.7-8 показані складної форми з різною конфігурацією у попесхеми виконання багатоповерхових будинків на речному перетині, відповідно, квадратного, прямооснові комбінованої збірно-монолітної конструктикутного, кутового, хрестоподібного та Т-подібного вної системи для різних типів житлових та громадперетину, колони розміщено відносно горизонтаських будинків, яка заявляється, на Фіг.9 показана льних конструктивних елементів каркасу із ствосхема сполучення між собою вертикальних стрижренням «сітки» колон в діапазоні від 6000 до 10000 невих та горизонтальних площинних конструктивмм, на перших поверхах висотних багатоповерхоних елементів об'ємно-просторового каркасу бувих будинків колони встановлено з частим/малим динку, на Фіг.10 показана схема варіанту кроком не більше 7200 мм, а на верхніх поверхах конструктивного виконання вертикальних стрижзазначених будинків колони встановлено з широневих та горизонтальних площинних конструктивким/великим кроком не більше 10000 мм, вертиканих елементів об'ємно-просторового каркасу бульний конструктивний елемент каркасу виконано динку та їх сполучення між собою, на Фіг.11-12 довжиною від 2500 мм до 15000 мм, зазначений показані схеми варіантів конструктивного виконанвертикальний стрижневий конструктивний елемент ня вертикальних стрижневих конструктивних елеоб'ємно-просторового каркасу будинку виконано ментів об'ємно-просторового каркасу будинку у або з однакових за поперечним перетином колон, поперечному перетині (перетин А-А на Фіг.10), на або з колон з поперечним перетином, що зменшуФіг.13-15 показані схеми сполучення між собою ється у відповідності до збільшення номеру повервертикальних стрижневих та горизонтальних плоху будинку, як утеплюючий зовнішній шар багатощинних конструктивних елементів об'ємношарової самонесучої зовнішньої стіни використано просторового каркасу будинку, залізобетонних матеріал з високими теплотехнічними якостями комбінованих міжквартирних панелей та самонетипу поробетону із щільністю g = 600...630 кг/м 3 та сучи х зовнішніх стін, на Фіг.16-18 показані схеми з коефіцієнтом опіру стискання Rст = 20...25 кг/см 2, варіантів конструктивного виконання горизонтальабо жорстких мінераловатних плит, або пінополісних площинних конструктивних елементів об'ємнотирольних плит, або сіопорбетону, або панелей просторового каркасу будинку, на Фіг.19 показана типу «сендвіч» чи інші конструкції з вентилюємими схема виконання горизонтального площинного фасадними системами, а при використанні як гоконструктивного елементу об'ємно-просторового ризонтального конструктивного елементу каркасу каркасу будинку відносно колони хрестоподібного будинку багатошарової монолітної плити перепоперечного перетину, на Фіг.20-22 показані схеми криття, у місцях стику зазначеної плити з колонами варіантів конструктивного виконання складених вона виконана із суцільного бетону, що виконує вертикальних стрижневих конструктивних елеменфункції прихованої капітелі. тів об'ємно-просторового каркасу будинку, що маТаким чином, комбінована збірно-монолітна ють складний поперечний перетин, на Фіг.23-24 конструктивна система для різних типів житлових показані схеми виконання горизонтального плота громадських будинків, яка заявляється, відповіщинного конструктивного елементу об'ємнодає критерію корисної моделі «новизна». просторового каркасу будинку відносно колони Суть корисної моделі пояснюється за допомопрямокутного поперечного перетину, на Фіг.25 гою ілюстрацій, де на Фіг.1 показана конструктивпоказана конструктивно-компонувальна схема но-компонувальна схема комбінованої збірнозалізобетонної комбінованої міжквартирної панелі, монолітної конструктивної системи для різних ти 11 37960 12 на Фіг.26 показана конструктивно-компонувальна Фіг.14 та Фіг.32) або прямокутного (див. Фіг.12, схема залізобетонної комбінованої міжквартирної Фіг.23-24) поперечного перетину. Конструктивно та панелі в перетині Б-Б, на Фіг.27-28 показаний варітехнологічно зовнішні стіни (позиція 9) виконано ант конструктивного виконання залізобетонної самонесучими з опиранням на горизонтальний комбінованої міжквартирної панелі, що застосовуконструктивний елемент (позиція 11) каркасу (поється при створенні комбінованої збірнозиція 1) - на перекриття (позиція 11) в різних варімонолітної конструктивної системи для різних тиантах конструктивного виконання у залежності від пів житлових та громадських будинків, яка заявляархітектурних та інши х вимог (див. схему на Фіг.6, ється, та її конструктивні рішення в перетині В-В, Фіг.7-8, Фіг.13-14). Зазначений горизонтальний на Фіг.29-31 показані схеми розміщення арматури конструктивний елемент (позиція 11) каркасу (поу рамці залізобетонної комбінованої міжквартирної зиція 1) виконаний товщиною h не менше 160мм панелі, що застосовується при створенні комбіно(див. схеми на Фіг.4-5, Фіг.9-10, Фіг.13, Фіг.16-18 та ваної збірно-монолітної конструктивної системи на Фіг.34). Залізобетонні комбіновані міжквартирні для різних типів житлових та громадських будинпанелі (позиція 2) (див. схеми на Фіг.25-31) встаків, яка заявляється (в перетинах Г-Г та Д-Д), на новлено відповідним чином між зазначених колон Фіг.32 показана схема встановлення колон з кро(див.схему на Фіг.1, Фіг.6-8, Фіг.13-14 та Фіг.32). ком L на горизонтальному площинному конструкКонструктивно та те хнологічно у залізобетонному тивному елементі об'ємно-просторового каркасу перекритті (позиція 11) каркасу (позиція 1) будинку будинку, на Фіг.33 показана схема виконання вервиконано вирізи (позиція 14) для інженерних комутикальних стрижневих конструктивних елементів нікацій та для проходу/встановлення залізобетоноб'ємно-просторового каркасу будинку з колон, що них об'ємних елементів (позиція 3) або панелей зменшуються за поперечним перетином при збі(позиція 4) для шахт ліфтів, залізобетонних вентильшенні номерів поверхів будинку, на Фіг.34 покаляційних блоків (позиція 5) та блоків димовидазана схема виконання горизонтального конструклення (позиція 6), залізобетонних сходових майтивного елементу каркасу будинку багатошарової данчиків (позиція 7) та маршів (позиція 8) (див. монолітної плити перекриття у місцях стику зазнасхеми на Фіг.1, Фіг.4, Фіг.6, Фіг.15 та Фіг.32-33). ченої плити з колоною та з показом зазначеної Технологічно горизонтальний конструктивний колони в перетині А-А. елемент (позиція 11) каркасу (позиція 1) виконано Комбінована збірно-монолітна конструктивна монолітним/цільнолитим (див. схеми на Фіг.4-9, система для різних типів житлових та громадських Фіг.13-19, Фіг.23-24 та Фіг.34). Зазначений горизонбудинків (як варіант конструктивного виконання тальний конструктивний елемент (позиція 11) кардив. Фіг.1-8) містить об'ємно-просторовий каркас касу (позиція 1) виконано як одно- (див. схему на (позиція 1) будинку із розміщеними у зазначеному Фіг.1), так і багатошаровим (див. схеми на Фіг.1, каркасі (позиція 1) залізобетонними комбінованиФіг.9-10, Фіг.13-19, Фіг.23-24 та на Фіг.32-34) з розми міжквартирними панелями (позиція 2), залізоміщеним у внутрішньому об'ємі наповнювачем бетонними об'ємними елементами (позиція 3) або (позиція 15). Конструктивно та технологічно заліпанелями для шахт ліфтів (позиція 4), залізобезобетонні комбіновані міжквартирні панелі (позиція тонними вентиляційними блоками (позиція 5) та 2) виконано у виді збірних залізобетонних рамок блоками димовидалення (позиція 6), залізобетон(позиція 16), заповнених іншим наповнюваними сходовими майданчиками (позиція 7) та мачем/вставкою (позиція 17), ніж матеріал рамки ршами (позиція 8), і самонесучими зовнішніми сті(позиція 16) (див. схеми на Фіг.1, Фіг.13-14, Фіг.25нами (позиція 9) (див. схеми на Фіг.1-8). 32). Конструктивно та технологічно самонесучі Конструктивно та технологічно зазначений об'ємзовнішні стіни (позиція 9) виконано з одного, двох но-просторовий каркас (позиція 1) будинку складаабо більше шарів. Технологічно як наповнюється з вертикальних стрижневих (позиція 10) та вач/вставка (позиція 17) для залізобетонних комгоризонтальних площинних (позиція 11) конструкбінованих міжквартирних панелей (позиція 2) та тивних елементів, відповідно, із залізобетонних горизонтальних конструктивних елементів (позиція колон (див. схеми на Фіг.1, Фіг.3-7, Фіг.9-10, Фіг.1311) каркасу (позиція 1) використаний термо15, Фіг.32-34) та залізобетонного перекриття (див. звукоізолюючий матеріал типу газобетону, або схеми на Фіг.1, 4-7, Фіг.9-10, Фіг.9-18, Фіг.23-24 та пінобетону неавтоклавного виробництва, або піноФіг.32-34). Технологічно залізобетонні колони (пополістиролу, або перлітобетону, або сіопорбетону, зиція 10), залізобетонні об'ємні елементи (позиція або шлакобетону, або керамзитобетону, або жорс3) або панелі для шахт ліфтів (позиція 4), залізотких мінераловатних плит, або суміші з цементу та бетонні сходові майданчики (позиція 7) та марші іншого типу наповнювача у виді поробетону, золо(позиція 7), залізобетонні комбіновані міжквартирні бетону, керамзитобетону чи пемзобетону, або панелі (позиція 2) та залізобетонні вентиляційні будь-якого іншого термо-звукоізолюючого матеріблоки (позиція 5) і блоки димовидалення (позиція алу з коефіцієнтом опіру стискання Кет, відповід6) виконано збірними та із розташуванням усерено, для комбінованих міжквартирних панелей (подині них металевих армуючих конструктивних зиція 2) з Rст ³ 5 кг/см 2, а для горизонтальних елементів (позиція 12) (див. Фіг.1, Фіг.9-10, Фіг.14конструктивних елементів (позиція 11) каркасу 15 та Фіг.25-30). Конструктивно та технологічно (позиція 1) - з Rст ³ 15 кг/см 2 (див. схеми на Фіг.9залізобетонне перекриття (позиція 2) розташоване 10, Фіг.13-19, Фіг.23-32). Технологічно як наповнюперпендикулярно поздовжній осі (позиція 13) ковач (позиція 15) для багатошарового горизонтальлон (позиція 10) (див. схему на Фіг.5 та Фіг.10). ного конструктивного елементу (позиція 11) каркаКонструктивно та технологічно залізобетонні колосу (позиція 1) будинку, що є середнім прошарком ни (позиція 10) виконано квадратного (див. Фіг.11, зазначеного конструктивного елемента (позиція 13 37960 14 11) (див. схему на Фіг.1, Фіг.9-10, Фіг.13-18, Фіг.19, будинків, яка заявляється, використовуєтьФіг.23-24 та Фіг.32-34), використано будь-який із ся/експлуатується таким чином. зазначених термо-звукоізоляційних матеріалів. Попередньо на підприємствах промисловості Конструктивно при виконанні самонесучої зовнішвиготовляють конструктивні елементи об'ємноньої стіни (позиція 9) з більше, ніж одного шару просторового каркасу (позиція 1) будинку, а саме, (див. схеми на Фіг.1, Фіг.14 та Фіг.32), додаткові залізобетонні комбіновані міжквартирні панелі (пошари стіни (позиція 9) виконано утепленими з визиція 2), залізобетонні об'ємні елементи (позиція користанням одного чи більше матеріалів, що ха3) або панелі для шахт ліфтів (позиція 4), залізорактерізуються малою вагою, достатньою міцнісбетонні вентиляційні блоки (позиція 5) та блоки тю, вогнестійкістю, а також високими димовидалення (позиція 6), залізобетонні сходові теплотехнічними якостями. Конструктивно та техмайданчики (позиція 7) та марші (позиція 8). На нологічно залізобетонні колони (позиція 10), в заінших підприємствах промисловості виготовляють лежності від поверхності будинку та ширини L конструктивні елементи для створення самонесупрольотів між несучими конструкціями (позиція чих зовнішніх стін (позиція 9). При цьому залізобе10), виконано з можливістю створювання при тонні колони (позиція 10 - див. схеми на Фіг.3-8), своєму зібранні вертикального конструктивного залізобетонні об'ємні елементи (позиція 3) або елемента (позиція 10) каркасу (позиція 1) разрахопанелі для шахт ліфтів (позиція 4), залізобетонні ваної міцності та складної форми з різною конфісходові майданчики (позиція 7) та марші (позиція гурацією у поперечному перетині, відповідно, ква7), залізобетонні комбіновані міжквартирні панелі дратного (див. Фіг.11, Фіг.4-6, Фіг.9, Фіг.14 та (позиція 2 - див. схеми на Фіг.25-31) та залізобеФіг.32), прямокутного (див. Фіг.12, Фіг.23-24), кутотонні вентиляційні блоки (позиція 5) і блоки димового (див. Фіг.20), хрестоподібного (див. Фіг.19 та видалення (позиція 6) виконують збірними та із Фіг.21) та Т-подібного перетину (див. Фіг.22). Корозташуванням усередині металевих армуючих лони (позиція 10) каркасу (позиція 1) розміщено конструктивних елементів (позиція 12 - див. схеми відносно горизонтальних конструктивних елеменна Фіг.1, Фіг.9-10, Фіг.13-15, Фіг.25-31 та Фіг.34). тів (позиція 11) каркасу (позиція 1) із створенням Конструктивно та те хнологічно залізобетонні ком«сітки» колон (позиція 10) в діапазоні L від 6000 до біновані міжквартирні панелі (позиція 2) виконують 10000 мм (див. схеми на Фіг.1, Фіг.4-8, Фіг.14-15, такими, що мають вид збірних залізобетонних раФіг.32-33). Конструктивно і технологічно на перших мок (позиція 16), внутрішню частин у яких заповнеповерхах висотних багатоповерхови х будинків но іншим наповнювачем/вставкою (позиція 17), ніж колони (позиція 10) встановлено з частим/малим матеріал рамки (позиція 16) (див. схеми на Фіг.1, кроком L не більше 7200мм, а на верхніх поверхах Фіг.13-14, Фіг.25-31). Конструктивно та технологічзазначених будинків колони (позиція 10) встановно залізобетонні комбіновані міжквартирні панелі лено з широким/великим кроком L не більше 10000 (позиція 2) виготовляють у виді збірних залізобемм (див. схеми на Фіг.1, Фіг.4-8, Фіг.32-33). Констонних рамок (позиція 16 - див. схеми на Фіг.27труктивно і технологічно вертикальний конструкти31), заповнених іншим наповнювачем/вставкою вний елемент (позиція 10) каркасу (позиція 1) ви(позиція 17), ніж матеріал рамки (позиція 16) (див. конано довжиною Н від 2500 мм до 15000 мм (див. схеми на Фіг.25-31), а залізобетонні колони (позиФіг.1, Фіг.3-8, Фіг.33-34). Зазначений вертикальний ція 10 - див. схему на Фіг.3-8) виготовляють квадстрижневий конструктивний елемент (позиція 10) ратного (див. Фіг.4-6 та Фіг.11) або прямокутного об'ємно-просторового каркасу (позиція 1) будинку (див. Фіг.12 та Фіг.23-24) поперечного перетину (які (див. Фіг.3-7) виконано або з однакових за попереможна буде при будівництві об'єднувати в консчним перетином колон (позиція 10) (див. Фіг.3-6, трукції з більш складним поперечним перетином, Фіг.9-10, Фіг.15, Фіг.34), або з колон (позиція 10) з наприклад, мати можливість створювання при зіпоперечним перетином, що зменшується у відпобранні вертикального конструктивного елемента відності до збільшення номеру поверху будинку каркасу разрахованої міцності та складної форми з (див. схеми на Фіг.7 та Фіг.33). Технологічно як різною конфігурацією у поперечному перетині, утеплюючий зовнішній шар багатошарової самовідповідно, кутового (див. Фіг.20), хрестоподібного несучої зовнішньої стіни (позиція 9 - див. схеми на (див. Фіг.19 та 21) та Т-подібного перетину (див. Фіг.14 та Фіг.32) використано матеріал з високими Фіг.22) тощо). Конструктивно і технологічно вертитеплотехнічними якостями типу поробетону із кальний конструктивний елемент (позиція 10) каркасу (позиція 1) виконують довжиною Н від 2500мм щільністю g = 600...630кг/м3 та з коефіцієнтом опіру стискання Rст = 20...25кг/см 2, або жорстких мідо 15000мм (див. Фіг.3-4 та Фіг.33-34). Також готують складові для наповнювачів (понераловатних плит, або пінополістирольних плит, зиції 15 та 17), з яких будуть виготовлені наповнюабо сіопорбетону, або панелей типу «сендвіч» чи вачі, відповідно, для горизонтальних площинних інші конструкції з вентилюємими фасадними сис(позиція 11) конструктивних елементів об'ємнотемами. При використанні як горизонтального конструктивного елементу (позиція 11) каркасу просторового каркасу (позиція 1) будинку та для залізобетонних комбінованих міжквартирних пане(позиція 1) будинку багатошарової монолітної плилей (позиція 2), а саме, складові для виготовлення ти перекриття, у місцях стику зазначеної плити термо-звукоізолюючого матеріалу типу газобетону, (позиція 11) з колонами (позиція 10) вона виконана або пінобетону неавтоклавного виробництва, або із суцільного бетону, що виконує функції прихованої капітелі (див. схеми на Фіг.1, Фіг.4-6, Фіг.10, пінополістиролу, або перлітобетону, або сіопорбетону, або шлакобетону, або керамзитобетону, або Фіг.19, Фіг.23-24 та Фіг.34). жорстких мінераловатних плит, або суміші з цемеКомбінована збірно-монолітна конструктивна нту та іншого типу наповнювача у виді поробетону, система для різних типів житлових та громадських 15 37960 16 золобетону, керамзитобетону чи пемзобетону, або ливістю створювання при своєму зібранні вертибудь-якого іншого термо-звукоізолюючого матерікального конструктивного елемента (позиція 10) алу з коефіцієнтом опіру стискання Кет, відповідкаркасу (позиція 1) разрахованої міцності та склано, для комбінованих міжквартирних панелей (подної форми з різною конфігурацією у поперечному перетині, відповідно, квадратного (див. Фіг.11), зиція 2) з коефіцієнтом опіру стискання Rст ³ 5 прямокутного (див. Фіг.12). Колони (позиція 10) кг/см 2, а для горизонтальних конструктивних елекаркасу (позиція 1) розміщують, на першому повементів (позиція 11) каркасу (позиція 1) - з коефіцієрху будинку, відносно фундаменту 18 із створеннтом опіру стискання Rст ³ 15 кг/см 2. Технологічно ням «сітки» колон (позиція 10) в діапазоні L від як наповнювач (позиція 15) для багатошарового 6000 до 10000мм (див. схему на Фіг.5-7), що догоризонтального конструктивного елементу (позизволяє забезпечити можливість «вільного» плануція 11) каркасу (позиція 1) будинку, що є середнім вання квартир. Конструктивно і технологічно на прошарком зазначеного конструктивного елемента перших поверхах висотни х багатоповерхових бу(позиція 11) (див. схему на Фіг.9-10, Фіг.15-18, динків колони (позиція 10) встановлюють з часФіг.19, Фіг.23-24 та Фіг.33-34), у подальшому (при тим/малим кроком L не більше 7200мм (як варіант будівництві будинку) використовують будь-який із установки колон). зазначених термо-звукоізоляційних матеріалів. За технологічним процесом встановлення коТакі конструкції (із зазначеним вище матеріалон (позиція 10) каркасу (позиція 1) можливе декілом заповнювача) мають зменшену на 30-40% лька варіантів їх розташування: вагу по відношенню до аналогічних конструкцій - вертикальний стрижневий конструктивний суцільного залізобетонного перетину та потребуелемент (позиція 10) об'ємно-просторового каркають менше сталі (стальної арматури) на їх армусу (позиція 1) будинку виготовляється з однакових вання. При цьому залізобетонні комбіновані міжза поперечним перетином колон (позиція 10) (див. квартирні панелі/діафрагми (позиція 2 - див. схеми схеми на Фіг.3, Фіг.4-6, Фіг.9-10, Фіг.13, Фіг.15 та на Фіг.27-31) мають велику несучу спроможність Фіг.34); (так конструкції рамок розміром 1200 ´ 3000мм з - вертикальний стрижневий конструктивний перетином стійок рамки (позиція 16) 180 ´ 200мм елемент (позиція 10) об'ємно-просторового карката із заповненням газозолобетоном витримують су (позиція 1) будинку виготовляється з колон (повертикальне навантаження q = 1416,7кН/м, причозиція 10) з поперечним перетином, що зменшуєтьму можливе заповненнярамок (позиція 16) й інся у відповідності щодо збільшення номеру шим термо-звукоізоляційним матеріалом (з коефіповерху будинку (див. схеми на Фіг.7 та на Фіг.33). цієнтом опіру стискання Кст>15...20кг/см2) в При цьому можливе встановлення колон 10 залежності від місцевих умов, наприклад, сумішоб'ємно-просторового каркасу (позиція 1) будинку шю «цемент+заповнювач», де як заповнювач мояк для кожного поверху, що будується, окремо жна застосовувати як поробетон, так і золобетон, (див. схему на Фіг.5 та Фіг.33), або для декількох або керамзитобетон, або пемзобетон та інше) /4/. поверхів будинку відразу (див. схеми на Фіг.4, Після виготовлення конструктивних елементів Фіг.6). об'ємно-просторового каркасу (позиція 1) будинку По закінченню технологічного процесу щодо здійснюють заходи щодо його будівництва. встановлення на фундаменті 18 вертикальних Як варіант технологічного процесу будівництва конструктивних елементів (позиція 10) об'ємнобагатоповерхового будинку (див. Фіг.3-8) застовопросторового каркасу (позиція 1) будинку, починавують такий технологічний процес. ють технологічний процес щодо виготовлення гоПопередньо заливають фундамент (позиція 18 ризонтального площинного елемента (позиція 11) - див. схеми на Фіг.1, 4-6, Фіг.33-34). При цьому об'ємно-просторового каркасу (позиція 1) будинку фундамент 18 виготовляють або з суцільного залізалізобетонного перекриття. зобетону із наповнювачем у виді сталевої арматуКонструктивно та те хнологічно залізобетонне ри 12 (див. схеми на Фіг.1, Фіг.34), або багатошаперекриття (позиція 2) розташовують перпендикуровим (див. схеми на Фіг.5-6), де одним із лярно поздовжній осі (позиція 13) колон (позиція внутрішніх шарів є шар наповнювача (позиція 15) з 10) (див. схему на Фіг.5 та Фіг.10). Зазначений готермо-звукоізолюючого матеріалу типу газобетону, ризонтальний конструктивний елемент (позиція або пінобетону неавтоклавного виробництва, або 11) каркасу (позиція 1) виконаний товщиною h не пінополістиролу, або перлітобетону, або сіопорбеменше 160 мм (див. схеми на Фіг.4-5, Фіг.9-10, тону, або шлакобетону, або керамзитобетону, або Фіг.13, Фіг.16-18 та на Фіг.34), наприклад, при прожорстких мінераловатних плит, або суміші з цемельотах до 6600мм – 160 мм, при прольотах до нту та іншого типу наповнювача у виді поробетону, 6900мм – 180 мм, при прольотах до 7200 мм – 250 золобетону, керамзитобетону чи пемзобетону, або мм. Вибір оптимального варіанту товщини h здійсбудь-якого іншого термо-звукоізолюючого матерінюється для конкретного об'єкта будівництва згідалу з коефіцієнтом опіру стискання Rст ³ 2 но статичних та те хніко-економічних розрахунків. 15...20кг/см . Технологічно горизонтальний конструктивний Після цього встановлюють (згідно з планом елемент (позиція 11) каркасу (позиція 1) виконують будівництва багатоповерхового будинку (див. Фіг.1 монолітним/цільнолитим. Зазначений горизонтата Фіг.7-8) вертикальні стрижневі елементи (позильний конструктивний елемент (позиція 11) каркація 10) - колони (див. схему на Фіг.3 та схеми на су (позиція 1) виконано як одно-(див. схему на Фіг.4-8). Конструктивно та те хнологічно залізобеФіг.1 та на Фіг.7), так і багатошаровим (див. схеми тонні колони (позиція 10), в залежності від поверхна Фіг.4-6, 9-10, Фіг.16-19, Фіг.23-24 та Фіг.33-34) з ності будинку та ширини L прольотів між несучими розміщеним у внутрішньому об'ємі наповнювачем конструкціями (позиція 10), встановлюють з мож 17 37960 18 (позиція 15). Технологічно як наповнювач (позиція другого поверху (те хнологічний процес виготов15) для багатошарового горизонтального конструлення одно- чи багатошарового горизонтального ктивного елементу (позиція 11) каркасу (позиція 1) площинного елемента (позиція 11) другого повербудинку, що є середнім прошарком зазначеного ху, що буде підлогою для третього поверху будинконструктивного елемента (позиція 11) (див. схеми ку, є аналогічним показаному вище). Також аналона Фіг.5-6, Фіг.9-10, Фіг.16-18 та Фіг.34), використогічним є й технологічний процес щодо утворення в вують будь-який із зазначених вище термозазначеному перекритті вирізів/прорізів (позиція звукоізоляційних матеріалів (що застосовані при 14) для проходу/встановлення залізобетонних виготовленні фундаменту 18 і/або комбінованих об'ємних елементів (позиція 3) або панелей (позиміжквартирних панелей/діафрагм - позиція 2) [3]. ція 4) для шахт ліфтів, залізобетонних вентиляційОднією з особливостей технологічного процених блоків (позиція 5) та блоків димовидалення су ви готовлення горизонтального конструктивного (позиція 6), залізобетонних сходови х майданчиків елементу (позиція 11) каркасу (позиція 1) є те, що (позиція 7) та маршів (позиція 8), с наступним розпри використанні як горизонтального конструктивташуванням зазначених конструктивних елементів ного елементу (позиція 11) каркасу (позиція 1) бубудинку у ци х вирізах/прорізах (позиція 14) (див. динку багатошарової монолітної плити перекриття, схеми на Фіг.1 та Фіг.6-8). у місцях стику зазначеної плити (позиція 11) з коПри збільшенні поверховості будинку буде лонами (позиція 10) вона виконується із суцільного змінюватися (як варіант конструктивного виконанбетону, а зазначене місце плити перекриття (поня будинку) і крок L розміщення колон (позиція 10) зиція 11) буде виконувати функції прихованої капівідносно горизонтального площинного елемента телі (див. схеми на Фіг.10, Фіг.19, Фіг.23-24 та (позиція 11) j-того поверху (див. схему на Фіг.1). Фіг.33-34). При цьому на верхніх поверха х зазначених будинКонструктивно та технологічно у залізобетонків колони (позиція 10) встановлюються з широному перекритті (позиція 11) каркасу (позиція 1) ким/великим кроком L не більше 10000мм (див. будинку виконують вирізи/прорізи (позиція 14) для схему на Фіг.1). інженерних комунікацій та для прохоКонструктивно на перших поверхах викорисду/встановлення залізобетонних об'ємних елементовують складені колони (позиція 10) різних конфітів (позиція 3) або панелей (позиція 4) для шахт гурацій перетину, що збираються з виробів квадліфтів, залізобетонних вентиляційних блоків (поратного (див. Фіг.11) та прямокутного (див. Фіг.12) зиція 5) та блоків димовидалення (позиція 6), заліперетину. Як приклад конструктивного виконання зобетонних сходових майданчиків (позиція 7) та колон (позиція 10) представлена схема на Фіг.19, маршів (позиція 8) (див. схеми на Фіг.1, Фіг.4, Фіг.6, де, як варіант конструктивного виконання, показаФіг.15 та на Фіг.32-33). ний опалубочний план опирання тришарового гоДалі здійснюють збирання зазначених консризонтального площинного елемента перекриття труктивних елементів (позиції 3, 4, 5, 6, 7 та 8) бу(позиція 11) на центральну несучу колону 10, що динку, які розташовують у відповідних вирімає загальні розміри у поперечному перетині зах/прорізах (позиція 14) на залізобетонному 400х400мм. На верхніх поверхах будинку застосоперекритті (позиція 11) першого поверху каркасу вують колони (позиція 10) квадратного перетину (позиція 1) будинку (див. схеми на Фіг.6-8). (див. схеми на Фіг.3-7, Фіг.9, Фіг.14-15 та Фіг.32). Продовжують технологічний процес щодо буКолони 10 з різним кроком установки та різного дівництва багатоповерхового будинку тим, що поперечного перетину (наприклад, використання встановлюють другу чергу колон (позиція 10) друколони 10 прямокутного перетину показано на гого поверху каркасу (позиція 1) будинку (у варіанФіг.23-24, де на Фіг.23 показаний опалубочний ті будівництва, коли колони 10 встановлюють на план опирання тришарового горизонтального кожному з поверхів будинку окремо) (див. схеми площинного елемента перекриття (позиція 11) на на Фіг.5 та Фіг.33). рядову колону 10, яка розміщена у зовнішніх стіКолони (позиція 10) каркасу (позиція 1) розмінах 9, на Фіг.24 показаний опалубочний план опищують, на другому поверху будинку, відносно залірання тришарового горизонтального площинного зобетонного перекриття (позиція 11) каркасу (поелемента перекриття (позиція 11) на рядову колозиція 1) будинку першого поверху із створенням ну 10, яка розміщена у внутрішніх стінах 9, а вико«сітки» колон (позиція 10) в діапазоні L від 6000 до ристання колони хрестоподібного перетину пока10000 мм (див. схему на Фіг.4-8 та Фіг.32), що тазано на Фіг.19, де показаний опалубочний план кож дозволяє забезпечити можливість «вільного» опирання тришарового горизонтального площинпланування квартир. При цьому також колони (поного елемента перекриття (позиція 11) на центразиція 10) другого поверху встановлюють з часльну несучу колону 10) застосовуються відповідно тим/малим кроком L не більше 7200мм (як варіант до умови - «епюра матеріалів відповідає епюрі установки колон) (див. схеми на Фіг.4-6). навантажень» [4], [5]. По закінченню технологічного процесу щодо На кожному з етапів будівництва j-того повервстановлення на залізобетонному перекритті (поху будинку (від першого до останнього) в горизонзиція 11) каркасу (позиція 1) будинку першого потальних площинних елементах (позиція 11) виковерху вертикальних конструктивних елементів нують вирізи/прорізи (позиція 14 - див. схеми на (позиція 10) об'ємно-просторового каркасу (позиція Фіг.1, Фіг.4, Фіг.6 та Фіг.15), а між колонами (пози1) будинку, починають технологічний процес щодо ція 10) встановлюють залізобетонні комбіновані виготовлення горизонтального площинного елеміжквартирні панелі/діафрагми (позиція 2 - див. мента (позиція 11) об'ємно-просторового каркасу схеми на Фіг.1, Фіг.), що виконують функції діаф(позиція 1) будинку - залізобетонного перекриття рагм жорсткості і які виготовлені у виді залізобе 19 37960 20 тонних рамок 16, із заповненням внутрішньої пота Фіг.23-24). Між пластинами та перехресними рожнини відповідним наповнювачем 17, напризалізобетонними балками розміщені легкі звукоклад, газобетоном, або пінобетоном неавтоклавізоляційні плити з сіопорбетону. Конструктивно і ного виробництва, перлітобетоном, технологічно верхня та нижня пластина армується сіопорбетоном, шлакобетоном, керамзитобетоном сітками, контурна балка і перехресні залізобетонні тощо (див. конструктивно-компонувальні схеми на балки - арматурними каркасами (діаметри армуФіг.25-31). Конструктивно та технологічно можливе вання сітками і каркасами приймаються за разразаповнення рамок (позиція 16 - див. схему на хунком). Фіг.29-31) також і іншим термо-звукоізоляційним Водночас із зведенням кожного j-того поверху матеріалом (з коефіцієнтом опіру стискання будинку (від першого до останнього), або після виготовлення об'ємно-просторового каркасу будиRст³15...20 кг/см 2) в залежності від місцевих умов, нку (як два можливих варіанти технологічного пронаприклад, сумішшю цемент + заповнювач, де як заповнювач можна застосовувати поробетон, зоцесу), між колонами (позиція 10) також зводяться зованішні стіни 9 (див. схеми на Фіг.1, Фіг.6-8, лобетон, керамзитобетон, пемзобетон та інше) Фіг.32). (див. схеми варіантів конструктивного виконання Конструктивно та технологічно зовнішні стіни на Фіг.25-31) /3/. (позиція 9) виконують самонесучими з опиранням Залізобетонні комбіновані міжквартирні панелі (позиція 2 - див. схеми на Фіг.25-31) встановлюна горизонтальний конструктивний елемент (позиція 11) каркасу (позиція 1) - на перекриття (позиція ються відповідним чином між зазначених колон у 11) в різних варіантах конструктивного виконання у відповідності з планом розташування квартир бузалежності від архітектурних та інших вимог (див. динку (див. схеми на Фіг.1, Фіг.6-8, Фіг.13-14 та схему на Фіг.7-8). Фіг.32). Між несучими конструкціями - колонами 10 та комбінованими міжквартирними панеляКонструктивно та те хнологічно самонесучі зовнішні стіни (позиція 9) виконано з одного, двох ми/діафрагмами (позиція 2) можуть конструктивно або більше шарів (див. схему на Фіг.1 та Фіг.32). і технологічно застосовуватися різні кроки L та Конструктивно при виконанні самонесучої зовнішпрольоти в залежності від вимог архітектурного ньої стіни (позиція 9) з більше, ніж одного шару планування будинку включно до розміру 10800мм, що забезпечує можливість планування житлових (див. схему на Фіг.32), додаткові шари стіни (позиція 9) виконано утепленими з використанням одночи іншого виду приміщень площею до 100 квадраго чи більше матеріалів, що характерізуються матних метрів без внутрішніх вертикальних несучих лою вагою, достатньою міцністю, вогнестійкістю, а конструкцій - колон (позиція 10). також високими теплотехнічними якостями. ТехЯк варіант конструктивного виконання будинку, який створено на основі комбінованої збірнонологічно як утеплюючий зовнішній шар багатошарової самонесучої зовнішньої стіни (позиція 9) монолітної конструктивної системи для різних тивикористовують матеріал з високими теплотехнічпів житлових та громадських будинків, яка заявляється, показаний 16-поверховий будинок (див. ними якостями типу поробетону із щільністю g = Фіг.7), в якому застосовані колони перетином 600...630 кг/м 3 та з коефіцієнтом опіру стискання Rст = 20...25 кг/см 2, або жорстких мінераловатних 400´400 мм довжиною на п'ять поверхів 14250 мм плит, або пінополістирольних плит, або сіопорбеіз шагом зазначених колон 6000 ´ 6000 мм. Тритону, або панелей типу «сендвіч» чи інші конструшаровий горизонтальний площинний елемент пекції з вентилюємими фасадними системами. рекриття (позиція 11) виконано товщиною 160 мм. Об'ємно-просторовий каркас (позиція 1) будиЗовнішні, внутрішні стіни 9 і перегородки виконано нку передбачає застосування зазначених самонеіз дрібноштучних газобетонних блоків автоклавносучи х зовнішніх стін (позиція 9) з різними варіанго виробництва. Для прольотів до 7200 мм тришатами опирання на монолітну плиту перекриття ровий горизонтальний площинний елемент пере(позиція 11) в залежності від архітектурних та екокриття (позиція 11) виконується товщиною 180 мм. номічних вимог, з використанням різних типів тепЗазначені конструктивні тришарові горизонтальні лозахисних з високими теплотехнічними якостями площинні елементи перекриття (позиція 11 - див. та звукоізоляційних матеріалів, або панелей типу схеми на Фіг.16-17) мають контурну балку суціль«сендвіч» чи інших конструкцій з вентилюємими ного перетину, нижню та верхню залізобетонні фасадними системами (див. таблицю). пластини товщиною 50...60 мм и перехресні залізобетонні балки, які забезпечують сумісну роботу нижньої та верхньої пластин (див. схеми на Фіг.19 Таблиця Варіант 1 2 Технічні умоУтеплювач ви 3 зовнішня стіна одгазобетон, поробетон g = 520 кг/м ношарова Rст ³ 18 кг/см 2 зовнішня стіна само- g = 600...630 жорстка мінераловатна або несуча тришарова пінополістирольна плита кг/м 3 Rст. = 20...25 кг/см 2 Кількість шарів стіни Додаткові дані товщина стіни 420 мм 21 37960 3 Зовнішня стіна самонесуча тришарова 4 зовнішня стіна само- g = 520кг/м 3 Rст несуча тришарова ³ 18 кг/см 2 5 зовнішня стіна самонесуча тришарова 6 зовнішня стіна з панелей типу «сендвич» зовнішня стіна з монолітного сіопорбетону в незйомній опалубці з плит «Геракліт» 7 22 Продовження таблиці g = 600...630 кг/м 3 R ст. = 20...25 кг/см 2 Після виготовлення комбінованої збірномонолітної конструктивної системи для різних типів житлових та громадських будинків за зазначеними вище параметрами, розміщення у ній (див. Фіг.1-2 та Фіг.6-8), а саме, в об'ємно-просторовому каркасі (позиція 1) будинку залізобетонних комбінованих міжквартирних панелей (позиція 2), залізобетонних об'ємних елементів (позиція 3) або панелей для шахт ліфтів (позиція 4), залізобетонних вентиляційних блоків (позиція 5) та блоків димовидалення (позиція 6), залізобетонних сходових майданчиків (позиція 7) та маршів (позиція 8), і зведення самонесучих зовнішніх стін (позиція 9), комбінована збірно-монолітна конструктивна система для різних типів житлових та громадських будинків, яка заявляється, є готовою для виконання подальших оздоблювальних робіт щодо здачі будинку в експлуатацію. Підвищення ефективності застосування комбінованої збірно-монолітної конструктивної системи для різних типів житлових та громадських будинків, яка заявляється, у порівнянні з прототипом, досягається шляхом виконання горизонтального площинного елемента каркасу цільнолітим (монолітним) одношаровим чи багатошаровим, де внутрішній шар виконано з термо-звукоізолюючого матеріалу, але з відсутністю зазначеного термозвукоізолюючого матеріалу в місцях стику горизонтального площинного елемента каркасу з вертикальними стрижневими елементами об'ємнопросторового каркасу будинку, де зазначене місце стику у виді суцільного бетону виконує функції прихованої капітелі. Підвищення ефективності застосування комбінованої збірно-монолітної конструктивної системи для різних типів житлових та громадських будинків, яка заявляється, у порівнянні з прототипом, досягається й тим, що застосовуються залізобетонні комбіновані міжквартирні панелі рамочного чи П-подібного типу, в яких між зовнішніми залізобетонними конструктивними елементами панелі розташований термозвукоізолюючий матеріал, що дозволяє значно зменшити вагу зазначеної панелі та витрати ста поробетон жорстка мінераловатна або пінополістирольна плита в конструкції застосована пустотна цегла, утеплювач, штукатурка з фасадної сторони застосована облицювальна цегла з фасадної сторони застосована вентилюєма навісна система з фасадної сторони застосована вентилюєма навісна система товщина плит «Геракліт» 350 мм льної арматури для заповнення зазначених зовнішніх залізобетонних конструктивних елементів панелі. Підвищення ефективності застосування комбінованої збірно-монолітної конструктивної системи для різних типів житлових та громадських будинків, яка заявляється, у порівнянні з прототипом, досягається також й тим, що застосування цільнолітого (монолітного) одношарового чи багатошарового горизонтального площинного елемента каркасу, де вн утрішній шар виконано з термозвукоізолюючого матеріалу, залізобетонних комбінованих міжквартирних панелей рамочного чи Пподібного типу, в яких між зовнішніми залізобетонними конструктивними елементами панелі розташований термо-звукоізолюючий матеріал, а також збірних конструкцій шахт лі фтів, вентиляційних блоків, блоків димовидалення, сходових майданчиків та маршів, для яких, у залежності від плану будівництва, можливе виконанні прорізів у будьяких місцях в горизонтальному площинному елементі каркасу, дозволяє розширити архитектурнопланувальні можливості будівництва, відійти від «жорсткості» внутрішніх планувальних рішень та однотипності архітектурних рішень, зменшити кількість типорозмірів та номенклатури виробів, покращити експлуатаційні якості будинків, зменшити строки бідівництва, забезпечити можливість ведення будівництва цілорічне, включаючи зимовий період, зменшити енерговитрати при будівництві та експлуатації будинків, зменшити трудомісткість, матеріалоємність та вартість будівництва при підвищенні надійності роботи об'ємно-просторової конструктивної системи будинку. Джерела інформації 1. Грачев Г.В., Гуревич А.И., Левонтин А.Н. «Сборно-монолитный безригельный каркас. Универсальная конструктивная система КУБ-2,5». ЦНИИЭПжилища. М., Авторское свидетельство Российского авторского общества, № 6861, 2003 аналог. 2. Волга B.C. «Системный подход к разработке новых конструктивных решений». Сборник. Ки 23 37960 24 ев ЗНИИЭП. «Конструкция жилых зданий», Киев, 4. Волга B.C., Армановский Л.И., Дехтяр С.Б. 2003, стор. 26, книга 1 -прототип. «Архи тектурные конструкции гражданских зда3. Волга B.C., Естафьев В.И. «Облегченное ний», Видатництво «Будівельник», Київ, 1987. большепролетное трехслойное перекрытие». 5. Полтавцев С.И., Монфред Ю.Б., Волга B.C. Сборник КиевЗНИИЭП, Киев, 2001. «Технологичность жилых зданий», Стройиздат, М., 2000. 25 37960 26 27 37960 28 29 37960 30 31 37960 32 33 37960 34 35 37960 36 37 37960 38 39 37960 40 41 Комп’ютерна в ерстка Г. Паяльніков 37960 Підписне 42 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
