Формула / Реферат

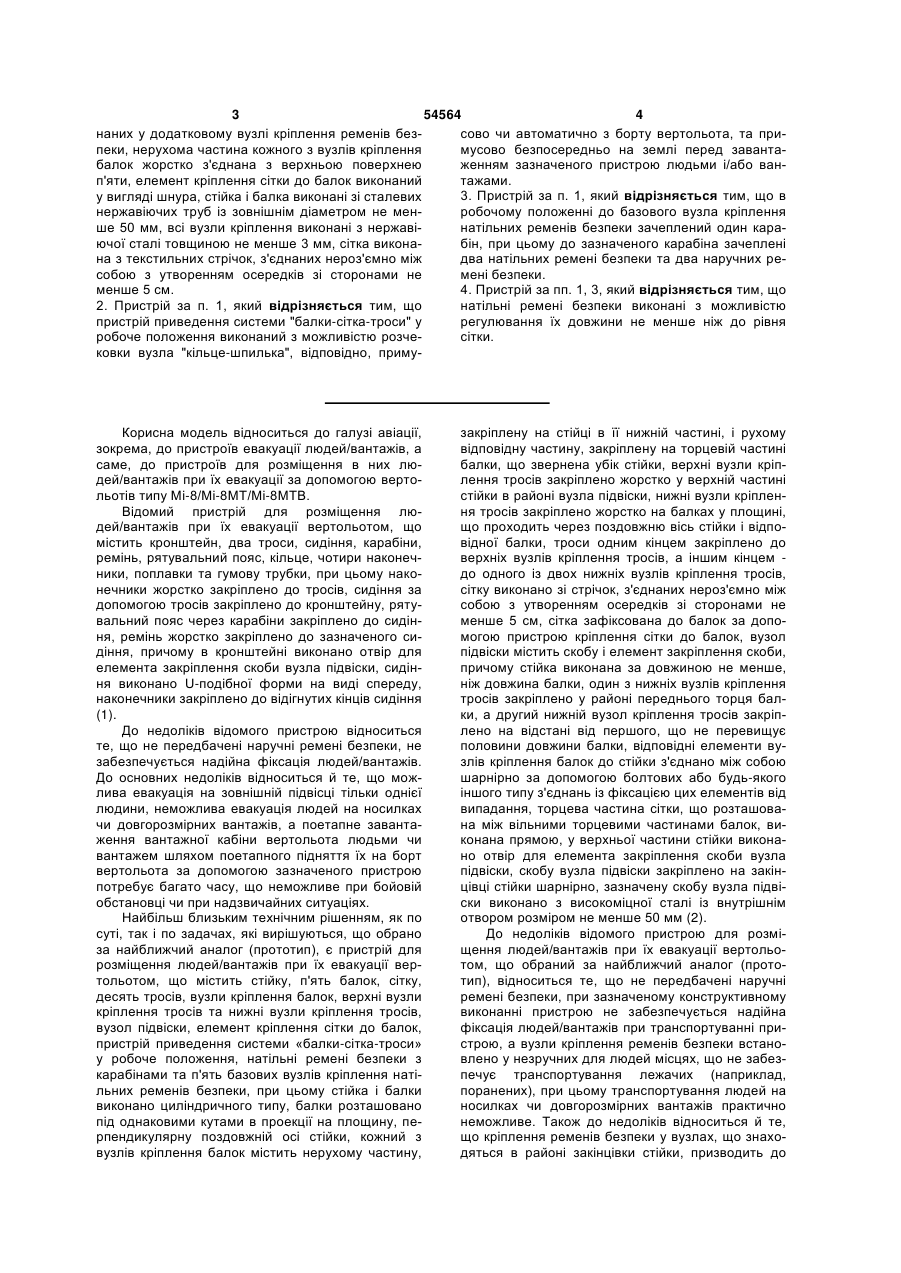

1. Пристрій для розміщення людей/вантажів при їх евакуації вертольотом, що містить стійку, п'ять балок, сітку, десять тросів, вузли кріплення балок, верхні вузли кріплення тросів та нижні вузли кріплення тросів, вузол підвіски, елемент кріплення сітки до балок, пристрій приведення системи "балки-сітка-троси" у робоче положення, натільні ремені безпеки з карабінами та п'ять базових вузлів кріплення натільних ременів безпеки, при цьому стійка і балки виконані циліндричного типу, балки розташовані під однаковими кутами в проекції на площину, перпендикулярну поздовжній осі стійки, кожний з вузлів кріплення балок містить нерухому частину, закріплену на стійці в її нижній частині, і рухому відповідну частину, закріплену на торцевій частині балки, що звернена у бік стійки, верхні вузли кріплення тросів закріплені жорстко у верхній частині стійки в районі вузла підвіски, нижні вузли кріплення тросів закріплені жорстко на балках у площині, що проходить через поздовжню вісь стійки і відповідної балки, троси одним кінцем закріплені до верхніх вузлів кріплення тросів, а іншим кінцем - до одного із двох нижніх вузлів кріплення тросів, сітка виконана з текстильних стрічок, з'єднаних нероз'ємно між собою з утворенням осередків зі сторонами не менше 5 см, сітка зафіксована до балок за допомогою елемента кріплення сітки до балок, вузол підвіски містить скобу і елемент закріплення скоби, причому стійка виконана за довжиною не менше, ніж довжина балки, один з нижніх вузлів кріплення тросів закріплений у ділянці переднього торця балки, а другий нижній вузол кріплення тросів закріплений на відстані від першого, що не перевищує половини довжини балки, відповідні елементи вузлів кріплення балок до стійки з'єднані між собою шарнірно за допомогою болтових або будь-якого іншого типу з'єднань із фіксацією цих елементів від випадання, торцева частина сітки, що розташована між вільними торцевими частинами балок, виконана прямою, у верхній частині стійки виконаний отвір для елемента закріплення скоби вузла підвіски, скоба вузла підвіски закріплена на закінцівці стійки шарнірно, зазначена скоба вузла підвіски виконана з високоміцної сталі із внутрішнім отвором розміром не менше 50 мм, який відрізняється тим, що він додатково містить вузол кріплення ременів безпеки, п'яту, наручні ремені безпеки, кільце і петлю, при цьому пристрій приведення системи "балки-сітка-троси" у робоче положення містить шнур з карабіном, шпильку і елемент фіксації шпильки в кільці, додатковий вузол кріплення ременів безпеки розміщений на стійці нижче верхніх вузлів кріплення тросів і вузла підвіски на відстані не більше 1/3 довжини стійки від верхнього її кінця, згаданий додатковий вузол кріплення ременів безпеки розміщений на стійці в площині, перпендикулярній поздовжній осі стійки, у зазначеному додатковому вузлі кріплення ременів безпеки виконано принаймні п'ять отворів діаметром не менше 50 мм для зачеплення карабінів зазначених натільних ременів безпеки, центри згаданих отворів для зачеплення карабінів зазначених натільних і наручних ременів безпеки розташовані симетрично поздовжній осі стійки, п'ята закріплена на нижньому торці стійки з можливістю забезпечення розташування всіх п'яти балок у робочому/розкритому положенні під кутом не більше 5° відносно площини, перпендикулярної поздовжній осі стійки, петля і кільце розміщені на прямій частині сітки на відстані не менше 700 мм одне від іншого, шнур кріплення сітки до балок розміщений на зазначених балках із проходом в осередки сітки із двох сторін балки, причому базові вузли кріплення ременів безпеки розміщені під додатковим вузлом кріплення ременів безпеки у площині, що проходить по поздовжній осі стійки та центру відповідного отвору, виконаних у додатковому вузлі кріплення ременів безпеки, нерухома частина кожного з вузлів кріплення балок жорстко з'єднана з верхньою поверхнею п'яти, елемент кріплення сітки до балок виконаний у вигляді шнура, стійка і балка виконані зі сталевих нержавіючих труб із зовнішнім діаметром не менше 50 мм, всі вузли кріплення виконані з нержавіючої сталі товщиною не менше 3 мм, сітка виконана з текстильних стрічок, з'єднаних нероз'ємно між собою з утворенням осередків зі сторонами не менше 5 см.

2. Пристрій за п. 1, який відрізняється тим, що пристрій приведення системи "балки-сітка-троси" у робоче положення виконаний з можливістю розчековки вузла "кільце-шпилька", відповідно, примусово чи автоматично з борту вертольота, та примусово безпосередньо на землі перед завантаженням зазначеного пристрою людьми і/або вантажами.

3. Пристрій за п. 1, який відрізняється тим, що в робочому положенні до базового вузла кріплення натільних ременів безпеки зачеплений один карабін, при цьому до зазначеного карабіна зачеплені два натільних ремені безпеки та два наручних ремені безпеки.

4. Пристрій за пп. 1, 3, який відрізняється тим, що натільні ремені безпеки виконані з можливістю регулювання їх довжини не менше ніж до рівня сітки.

Текст

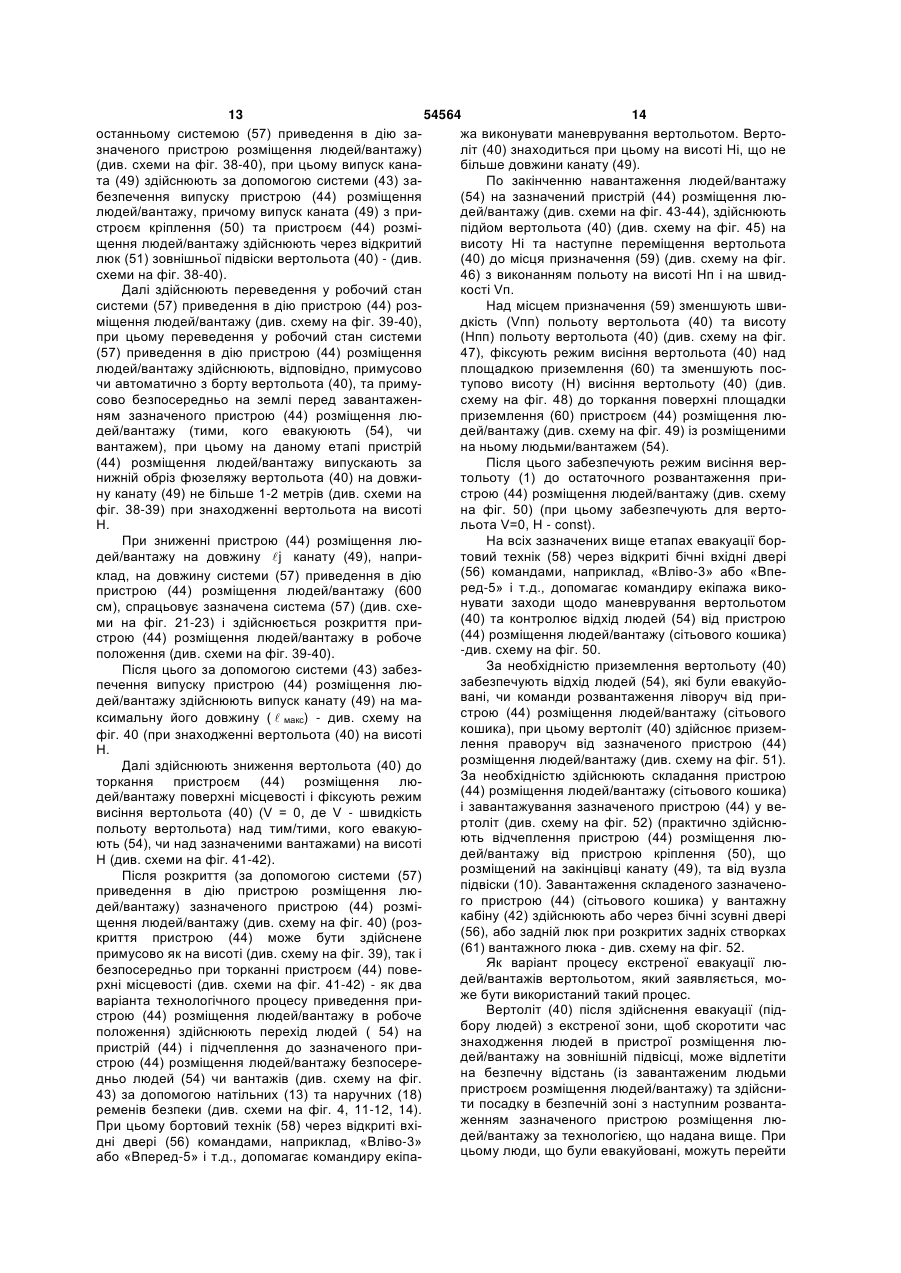

підвіски (10). Завантаження складеного зазначеноприведення в дію пристрою розміщення люго пристрою (44) (сітьового кошика) у вантажну дей/вантажу) зазначеного пристрою (44) розмікабіну (42) здійснюють або через бічні зсувні двері щення людей/вантажу (див. схему на фіг. 40) (роз(56), або задній люк при розкритих задніх створках криття пристрою (44) може бути здійснене (61) вантажного люка - див. схему на фіг. 52. примусово як на висоті (див. схему на фіг. 39), так і Як варіант процесу екстреної евакуації любезпосередньо при торканні пристроєм (44) поведей/вантажів вертольотом, який заявляється, морхні місцевості (див. схеми на фіг. 41-42) - як два же бути використаний такий процес. варіанта технологічного процесу приведення приВертоліт (40) після здійснення евакуації (підстрою (44) розміщення людей/вантажу в робоче бору людей) з екстреної зони, щоб скоротити час положення) здійснюють перехід людей ( 54) на знаходження людей в пристрої розміщення люпристрій (44) і підчеплення до зазначеного придей/вантажу на зовнішній підвісці, може відлетіти строю (44) розміщення людей/вантажу безпосерена безпечну відстань (із завантаженим людьми дньо людей (54) чи вантажів (див. схему на фіг. пристроєм розміщення людей/вантажу) та здійсни43) за допомогою натільних (13) та наручних (18) ти посадку в безпечній зоні з наступним розвантаременів безпеки (див. схеми на фіг. 4, 11-12, 14). женням зазначеного пристрою розміщення люПри цьому бортовий технік (58) через відкриті вхідей/вантажу за технологією, що надана вище. При дні двері (56) командами, наприклад, «Вліво-3» цьому люди, що були евакуйовані, можуть перейти або «Вперед-5» і т.д., допомагає командиру екіпа 15 54564 16 в вертоліт. Пристрій (44) розміщення люлюдей місцях, що забезпечить транспортування дей/вантажу (сітьовий кошик) при цьому легко людей як стоячи/сидячи, так і лежачих (наприклад, складається і завантажується також у вертоліт (40) поранених), при цьому проміжок між стійкою і вну(див. схему на фіг. 52). трішнім тросом дає можливість здійснювати транПідвищення ефективності застосування приспортування людей на носилках чи довгорозмірстрою для розміщення людей/вантажів при їх еваних вантажів. куації вертольотом, який заявляється, у порівнянні Джерела інформації із прототипом, досягається шляхом введення до 1. «Вертолет Ми-8МТ». Руководство по техниконструкції пристрою додатково вузла кріплення ческой эксплуатации. М., Издательство Министерременів безпеки, п'яти, наручних ременів безпеки і ства обороны СССР. 1979, Раздел «Погрузочнопетлі, що дає сумарний ефект в тому, що підвищуразгрузочное оборудование. Описание и работа», ється надійність кріплення людей (тих, кого евакус.14, рис.6 «Подъемник» - аналог. юють), забезпечується можливість вільного руху 2. Проспект фирмы «VentoUP». Экипировка відносно ременів безпеки (що дозволить, напридля спасательных и боевых вертолетов». Подвесклад, вести стрільбу у великому секторі обстрілу). ная платформа Escape AirTEP – найближчий анаПідвищення ефективності застосування пристрою лог. для розміщення людей/вантажів при їх евакуації 3. Всеукраїнський інформаційно-аналітичний вертольотом, який заявляється, у порівнянні із журнал «Камуфляж», червень 2009 року, стор. 19 прототипом, досягається й тим, що вузли кріплен«Вертоліт Мі-8МТВ». ня ременів безпеки встановлено у зручних для 17 54564 18 19 54564 20 21 54564 22 23 54564 24 25 54564 26 27 54564 28 29 54564 30 31 54564 32 33 54564 34 35 54564 36 37 54564 38 39 54564 40 41 Комп’ютерна верстка М. Мацело 54564 Підписне 42 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for placing people/cargo during evacuation thereof by helicopter

Автори англійською

Ponomarenko Valerii Ivanovych, Honcharuk Hryhorii Mykolaiovych, Kuznetsov Oleksii Mykhailovych, Varakuta Serhii Vasyliovych

Назва патенту російською

Устройство для размещения людей/грузов при их эвакуации вертолетом

Автори російською

Пономаренко Валерий Иванович, Гончарук Григорий Николаевич, Кузнецов Алексей Михайлович, Варакута Сергей Васильевич

МПК / Мітки

МПК: B65D 8/04, B65D 6/00, B64D 17/00, B64D 19/00, B64D 7/00

Мітки: розміщення, пристрій, вертольотом, евакуації
