Пристрій для евакуації людей при пожежах з багатоповерхових споруд

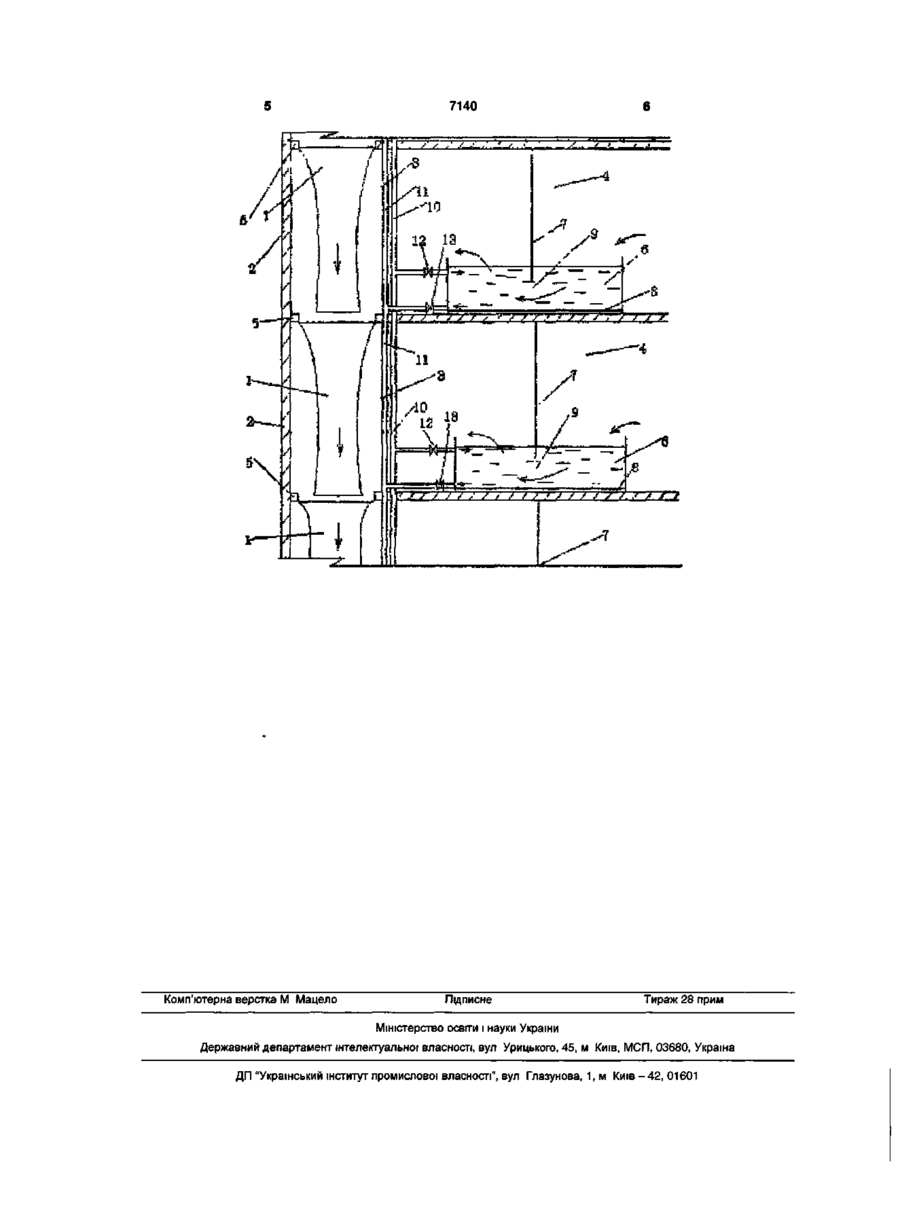

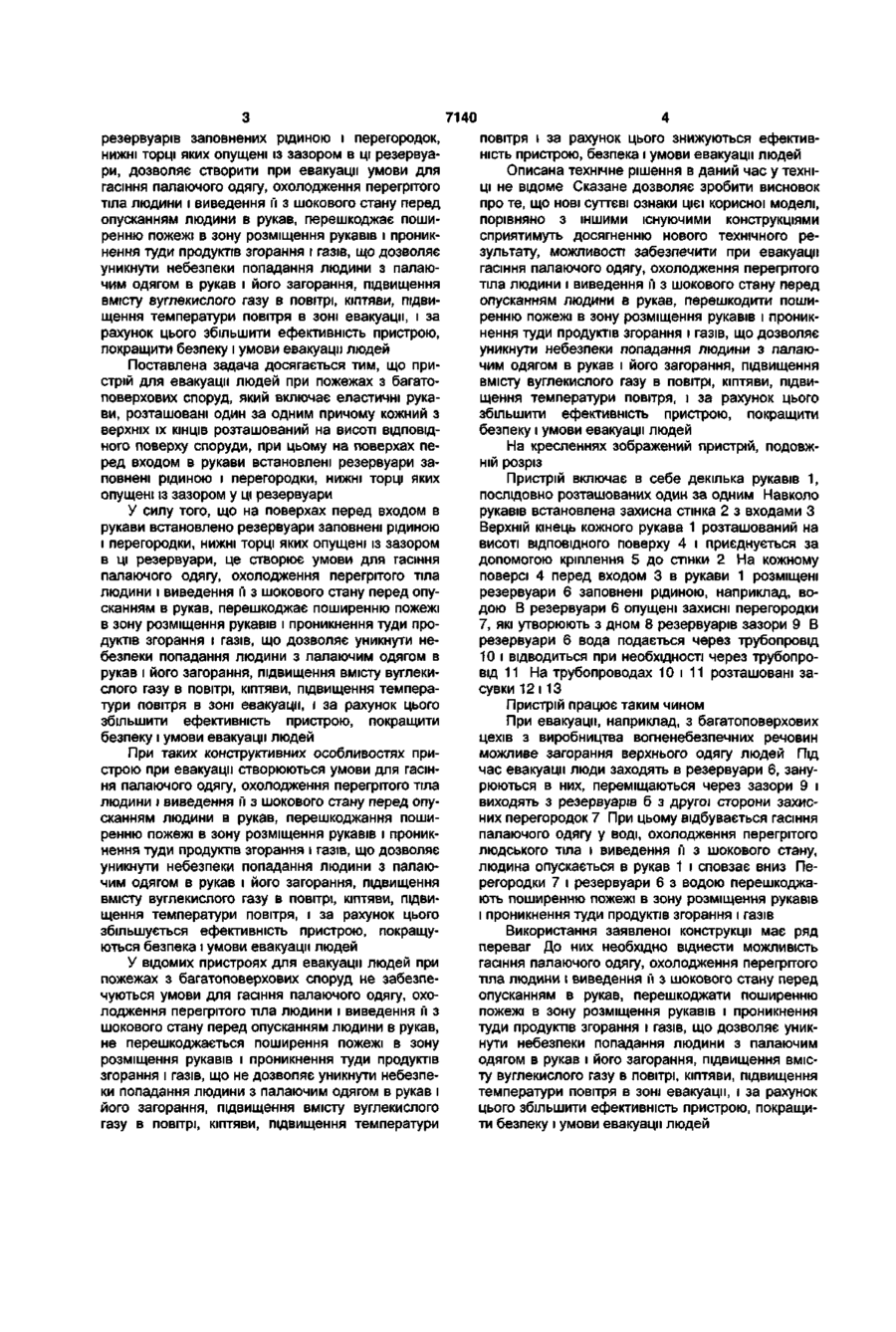

Пристрій для евакуації людей при пожежах з багатоповерхових споруд, який має рукави, розташовані один за одним, причому кожен з верхніх їх кінців розташований на висоті відповідного поверху споруди, який відрізняється тим, що на поверхах перед входом у рукави встановлено резервуари, заповнені рідиною, і перегородки, нижні торці яких опущені із зазором у ці резервуари. Корисна модель відноситься до рятувальної техніки, а саме до пристроїв для евакуації людей з багатоповерхових споруд. Відомий рятувальний пристрій для спускання людей, який включає в себе еластичний рукав з ребрами і вихідними отворами [патент СССР № 665779, кл. А62В 1/20, 1974]. Основним недоліком описаної конструкції є те, що вона не забезпечує при евакуації гасіння палаючого верхнього одягу людини, охолодження її перегрітого тіла, виведення її з шокового стану. Відомий пристрій для сповільнення падіння тіла при пожежі в багатоповерхових будинках, який має розташовані по вертикалі і відкриті з обох кінців еластичні рукави, верхні кінці яких закріплені на стіні будівлі, [патент Франції № 1604702, кл. А62В 1/00, опублік. 1972]. Основним недоліком описаної конструкції є те, що вона не забезпечує при евакуації гасіння палаючого верхнього одягу людини, охолодження її перегрітого тіла, виведення її з шокового стану. Крім того, не перешкоджається проникнення пожежі в зону розміщення рукавів, а також попадання в цю зону перегрітого повітря, кіптяви, вуглекислого газу і пилу. Найбільш близьким до корисної моделі за технічною сутністю і досягнутим результатом є пристрій для сповільнення падіння тіла при евакуації з багатоповерхових будинків, який має розташовані по вертикалі і відкриті з обох кінців еластичні рукави, верхні кінці, яких закріплені на стінах будівлі, при цьому рукави розташовані один за одним так, що кожний кінець одного рукава входить в верхній кінець наступного, причому кожен з верхніх кінців розташований на висоті відповідного поверху будинку [патент СССР № 665779, кл. А62В 1/20, 1974, Бюл. № 20 -прототип]. Основним недоліком описаної конструкції є те, що вона не забезпечує при евакуації гасіння палаючого верхнього одягу людини, охолодження її перегрітого тіла, виведення її з шокового стану. Крім того, не перешкоджається проникнення пожежі в зону розміщення рукавів, а також попадання в цю зону перегрітого повітря, кіптяви, вуглекислого газу і пилу. Принцип роботи даного пристрою полягає в наступному. Пристрій дозволяє вводити через отвір в захисні стінки різні вантажі та людей з любого поверху будівлі у випадку пожежі і спускати їх в рукавах. Основним недоліком описаної конструкції є те, що вона не забезпечує при евакуації гасіння палаючого верхнього одягу людини, охолодження її перегрітого тіла, виведення її з шокового стану. Крім того, не перешкоджається проникнення пожежі в зону розміщення рукавів, а також попадання в цю зону перегрітого повітря, кіптяви, підвищення в ньому вмісту вуглекислого газу і пилу, що знижує придатність атмосферного повітря для дихання в зоні евакуації. Все це знижує ефективність пристрою, погіршує безпеку і умови евакуації людей. В основу корисної моделі поставлена задача, створити такий пристрій для евакуації людей при пожежах з багатоповерхових споруд, в якому встановлення на поверхах перед входом в рукави о> 7140 резервуарів заповнених рідиною і перегородок, нижні торці яких опущені із зазором в ці резервуари, дозволяє створити при евакуації умови для гасіння палаючого одягу, охолодження перегрітого тіла людини і виведення й з шокового стану перед опусканням людини в рукав, перешкоджає поширенню пожежі в зону розміщення рукавів і проникнення туди продуктів згорання і газів, що дозволяє уникнути небезпеки попадання людини з палаючим одягом в рукав і його загорання, підвищення вмісту вуглекислого газу в повітрі, кіптяви, підвищення температури повітря в зоні евакуації, і за рахунок цього збільшити ефективність пристрою, покращити безпеку і умови евакуації людей Поставлена задача досягається тим, що пристрій для евакуації людей при пожежах з багатоповерхових споруд, який включає еластичні рукави, розташовані один за одним причому кожний з верхніх їх КІНЦІВ розташований на висоті ВІДПОВІДНОГО поверху споруди, при цьому на поверхах перед входом в рукави встановлені резервуари заповнені рідиною і перегородки, нижні торці яких опущені із зазором у ці резервуари У силу того, що на поверхах перед входом в рукави встановлено резервуари заповнені рідиною і перегородки, нижні торці яких опущені із зазором в ці резервуари, це створює умови для гасіння палаючого одягу, охолодження перегрітого тіла людини і виведення її з шокового стану перед опусканням в рукав, перешкоджає поширенню пожежі в зону розміщення рукавів і проникнення туди продуктів згорання і газів, що дозволяє уникнути небезпеки попадання людини з палаючим одягом в рукав і його загорання, підвищення вмісту вуглекислого газу в повітрі, кіптяви, підвищення температури повітря в зоні евакуації, і за рахунок цього збільшити ефективність пристрою, покращити безпеку і умови евакуації людей При таких конструктивних особливостях пристрою при евакуації створюються умови для гасіння палаючого одягу, охолодження перегрітого тіла людини і виведення її з шокового стану перед опусканням людини в рукав, перешкоджання поширенню пожежі в зону розміщення рукавів і проникнення туди продуктів згорання і газів, що дозволяє уникнути небезпеки попадання людини з палаючим одягом в рукав і його загорання, підвищення вмісту вуглекислого газу в повітрі, кіптяви, підвищення температури повітря, і за рахунок цього збільшується ефективність пристрою, покращуються безпека і умови евакуації людей У відомих пристроях для евакуації людей при пожежах з багатоповерхових споруд не забезпечуються умови для гасіння палаючого одягу, охолодження перегрітого тіла людини і виведення її з шокового стану перед опусканням людини в рукав, не перешкоджається поширення пожежі в зону розміщення рукавів і проникнення туди продуктів згорання і газів, що не дозволяє уникнути небезпеки попадання людини з палаючим одягом в рукав і його загорання, підвищення вмісту вуглекислого газу в повітрі, кіптяви, підвищення температури повітря і за рахунок цього знижуються ефективність пристрою, безпека і умови евакуації людей Описана технічне рішення в даний час у техніці не відоме Сказане дозволяє зробити висновок про те, що нові суттєві ознаки цієї корисної моделі, порівняно з іншими існуючими конструкціями сприятимуть досягненню нового технічного результату, можливості забезпечити при евакуації гасіння палаючого одягу, охолодження перегрітого тіла людини і виведення її з шокового стану перед опусканням людини в рукав, перешкодити поширенню пожежі в зону розміщення рукавів і проникнення туди продуктів згорання і газів, що дозволяє уникнути небезпеки попадання людини з палаючим одягом в рукав і його загорання, підвищення вмісту вуглекислого газу в повітрі, кіптяви, підвищення температури повітря, і за рахунок цього збільшити ефективність пристрою, покращити безпеку і умови евакуації людей На кресленнях зображений пристрій, подовжній розріз Пристрій включає в себе декілька рукавів 1, послідовно розташованих один за одним Навколо рукавів встановлена захисна стінка 2 з входами З Верхній кінець кожного рукава 1 розташований на висоті ВІДПОВІДНОГО поверху 4 і приєднується за допомогою кріплення 5 до стінки 2 На кожному поверсі 4 перед входом 3 в рукави 1 розміщені резервуари 6 заповнені рідиною, наприклад, водою В резервуари 6 опущені захисні перегородки 7, які утворюють з дном 8 резервуарів зазори 9 В резервуари 6 вода подається через трубопровід 10 і відводиться при необхідності через трубопровід 11 На трубопроводах 10 і 11 розташовані засувки 12 і 13 Пристрій працює таким чином При евакуації, наприклад, з багатоповерхових цехів з виробництва вогненебезпечних речовин можливе загорання верхнього одягу людей Під час евакуації люди заходять в резервуари 6, занурюються в них, переміщаються через зазори 9 і виходять з резервуарів б з другої сторони захисних перегородок 7 При цьому відбувається гасіння палаючого одягу у воді, охолодження перегрітого людського тіла і виведення її з шокового стану, людина опускається в рукав 1 і сповзає вниз Перегородки 7 і резервуари 6 з водою перешкоджають поширенню пожежі в зону розміщення рукавів і проникнення туди продуктів згорання і газів Використання заявленої конструкції має ряд переваг До них необхідно віднести можливість гасіння палаючого одягу, охолодження перегрітого тіла людини і виведення її з шокового стану перед опусканням в рукав, перешкоджати поширенню пожежі в зону розміщення рукавів і проникнення туди продуктів згорання і газів, що дозволяє уникнути небезпеки попадання людини з палаючим одягом в рукав і його загорання, підвищення вмісту вуглекислого газу в повітрі, кіптяви, підвищення температури повітря в зоні евакуації, і за рахунок цього збільшити ефективність пристрою, покращити безпеку і умови евакуації людей 7140 / ¥• / / • s у * ••" JC I. * * Я // S* S l—i/t: ~s і—Л ' s * 11 ^ f a—4 N 5 ;EL J S / / / * / . * / f / / / / / / j r / . ,' / f t Л Комп'ютерна верстка М Мацело Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
