Система та спосіб з’єднання з локальним пристроєм зв’язку

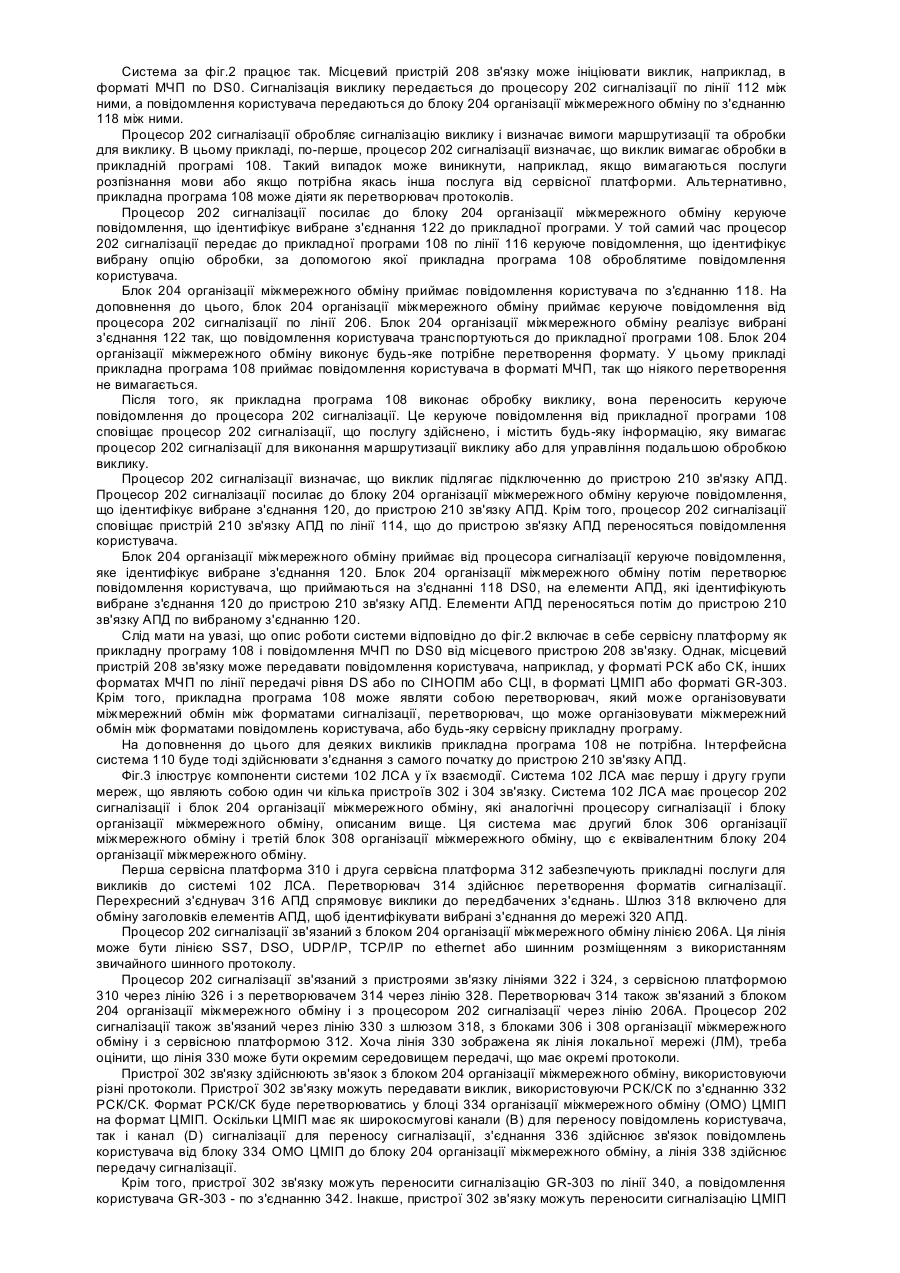

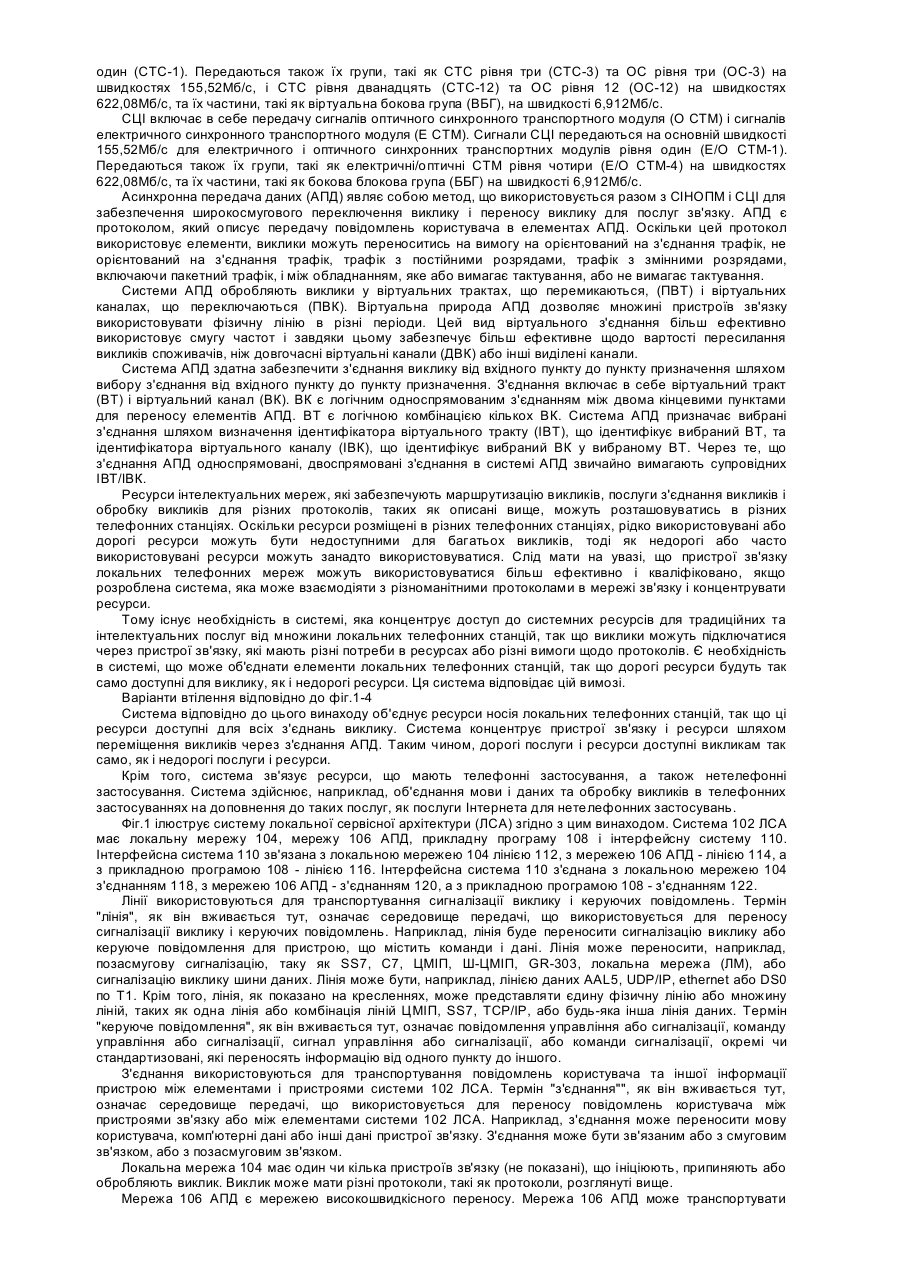

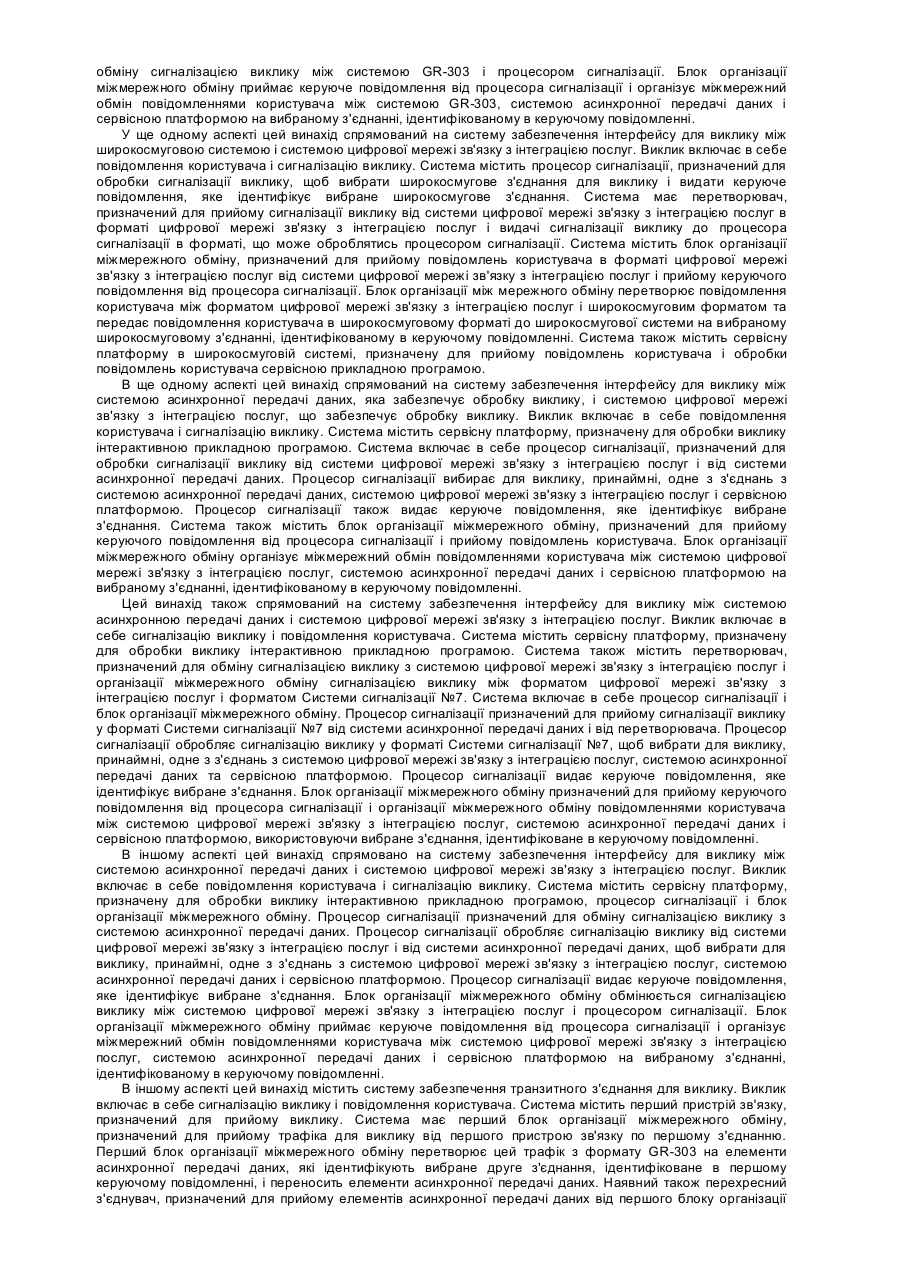

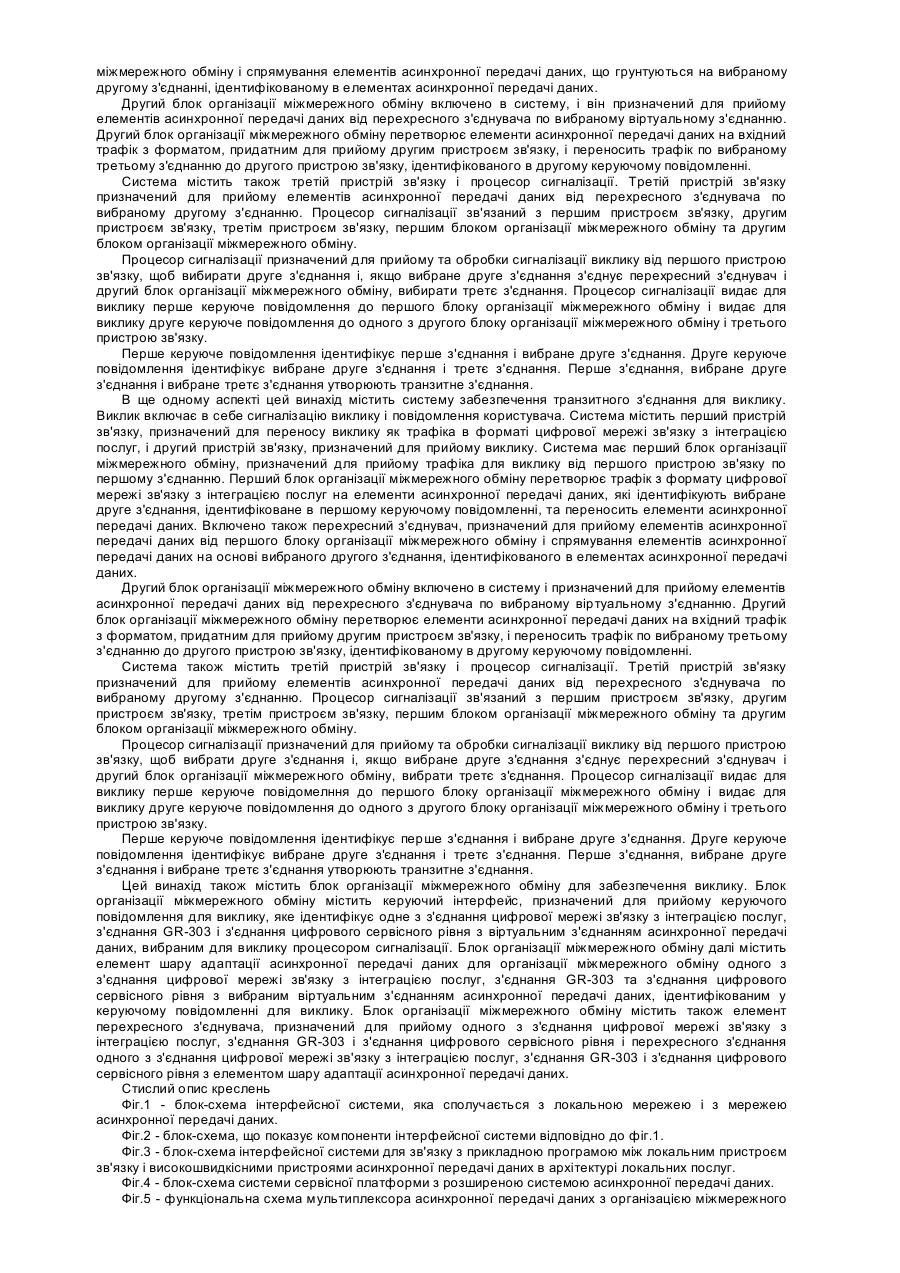

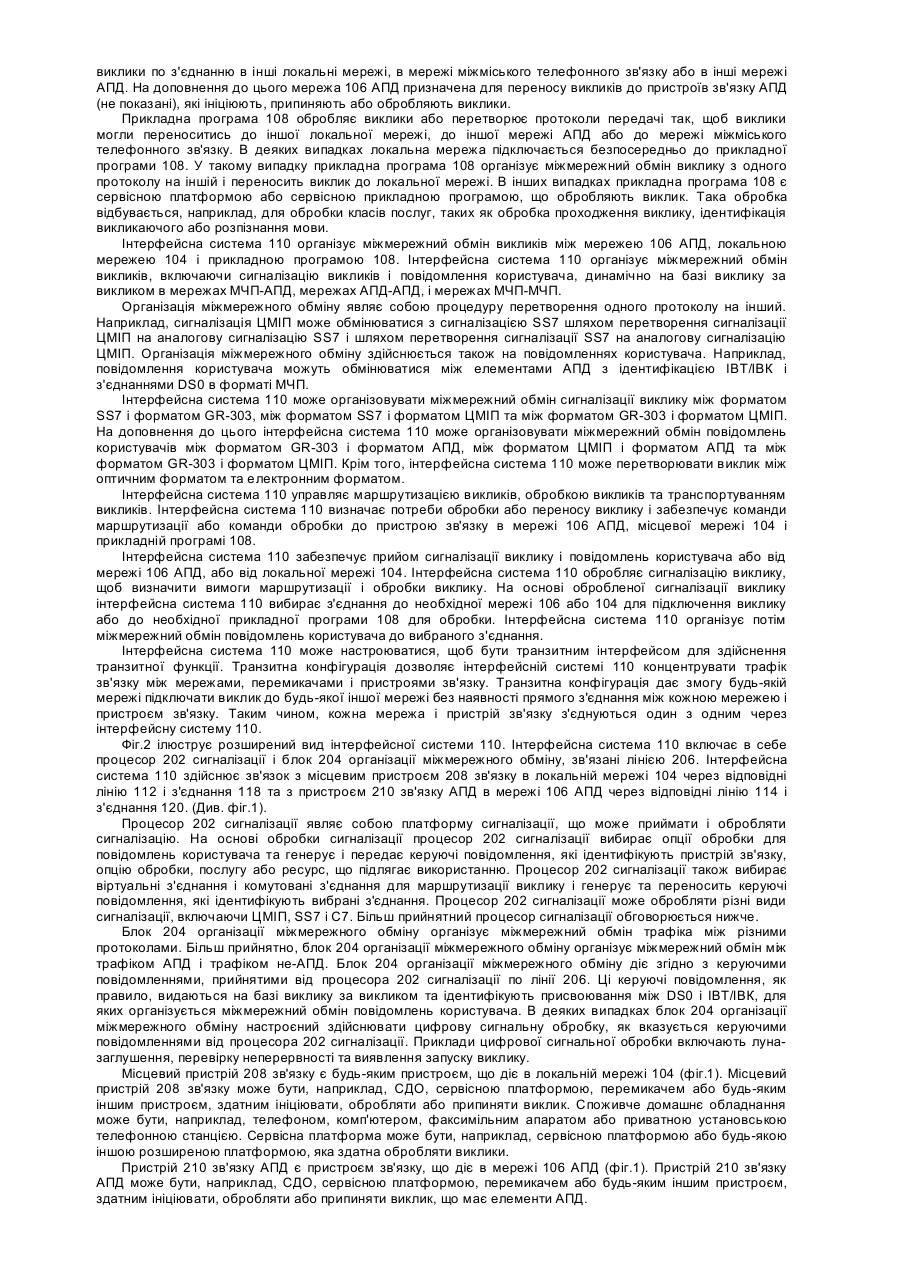

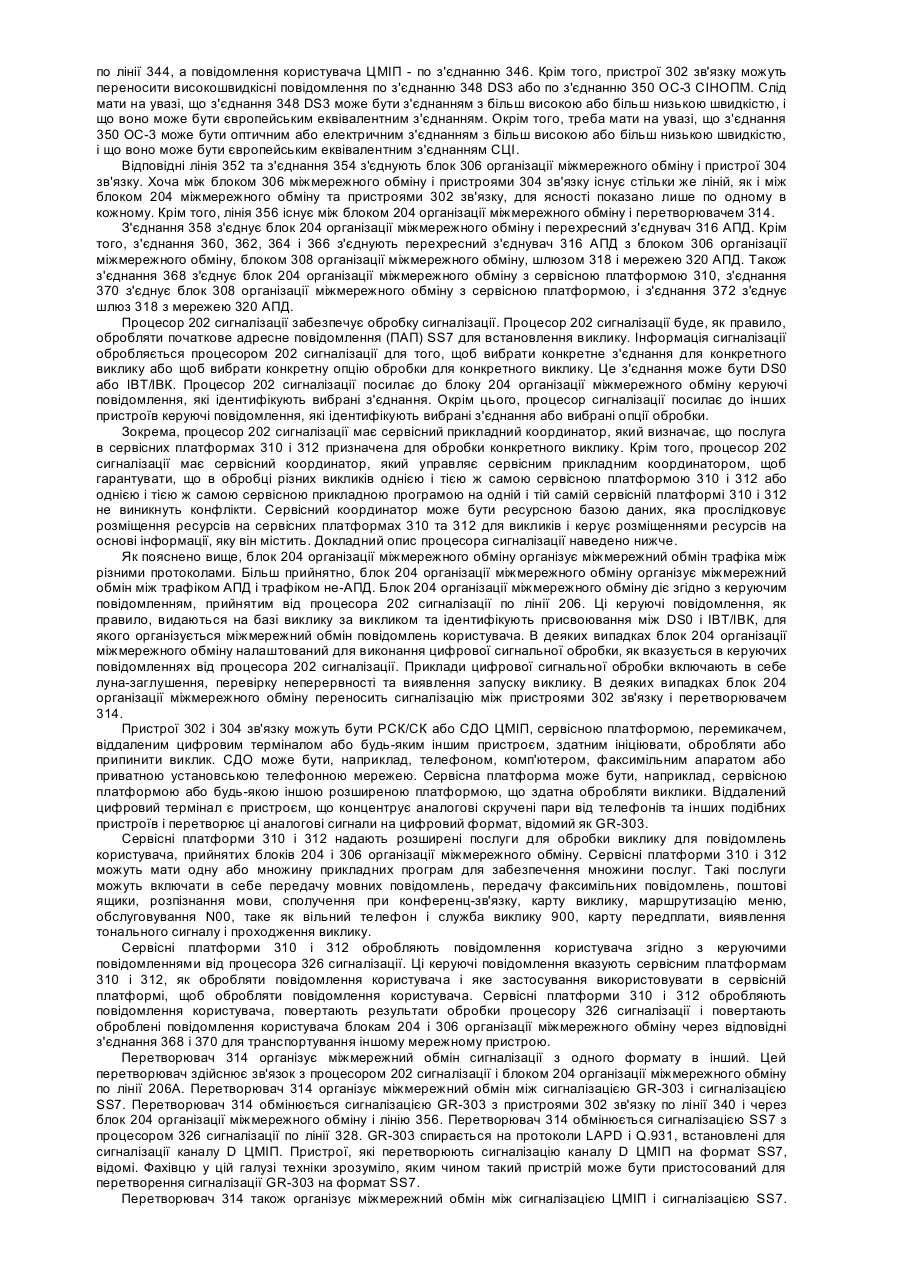

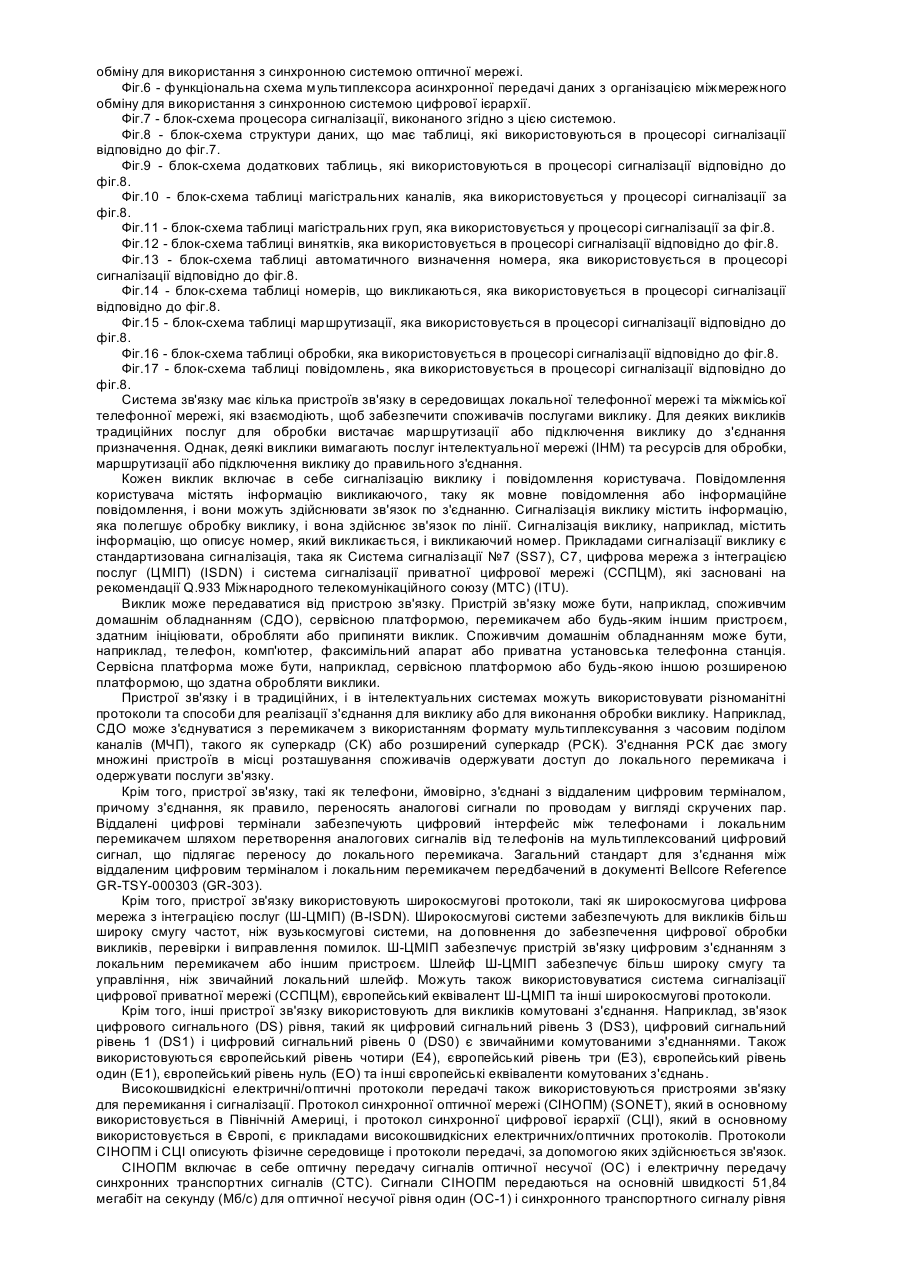

Цей винахід належить до галузі передачі та обробки повідомлень зв'язку. Цей винахід містить систему забезпечення інтерфейсу для виклику між мережею асинхронної передачі даних і локальною мережею. Виклик включає в себе повідомлення користувача та сигналізацію виклику. Система містить перший пристрій зв'язку, призначений для передачі виклику у форматі асинхронної передачі даних, і другий пристрій зв'язку, призначений для передачі виклику у форматі мультиплексування з часовим поділом каналів. Система також містить прикладну програму, призначену для обробки виклику, та інтерфейсну систему. Інтерфейсна система включає процесор сигналізації і блок організації міжмережного обміну. Процесор сигналізації пристосований приймати сигналізацію виклику від першого пристрою зв'язку. Процесор сигналізації обробляє сигналізацію виклику для вибору першого з'єднання для прикладної програми і переносить перше керуюче повідомлення, яке позначає вибране перше з'єднання. Блок організації міжмережного обміну призначений для прийому повідомлень користувача від першого пристрою зв'язку і для прийому першого керуючого повідомлення від процесора сигналізації. Блок організації міжмережного переносу організує міжмережний перенос повідомлень користувача між форматом асинхронної передачі даних і форматом, що застосовується прикладною програмою, та переносить повідомлення користувача по вибраному першому з'єднанню, позначеному в першому керуючому повідомленні. Прикладна програма обробляє виклик і переносить друге керуюче повідомлення, яке сповіщає процесор сигналізації, що обробку виконано. Тоді процесор сигналізації приймає друге керуюче повідомлення і обробляє друге керуюче повідомлення, щоб вибрати друге з'єднання від блоку організації міжмережного обміну до другого пристрою зв'язку. Процесор сигналізації переносить третє керуюче повідомлення, що позначає вибране друге з'єднання. Блок організації міжмережного обміну приймає оброблені повідомлення користувача та третє керуюче повідомлення і організує міжмережний обмін повідомлень користувача до вибраного другого з'єднання для другого пристрою зв'язку. Крім того, цей винахід являє собою систему забезпечення інтерфейсу для виклику між широкосмуговою системою і системою GR-303. Виклик має повідомлення користувача і сигналізацію виклику. Система містить процесор сигналізації, пристосований для обробки сигналізації виклику, щоб вибрати широкосмугове з'єднання для виклику і для видачі керуючого повідомлення, що ідентифікує вибране широкосмугове з'єднання. Система має перетворювач, призначений для прийому сигналізації виклику від системи GR-303 в форматі GR-303 і видачі сигналізації виклику на процесор сигналізації в форматі, пристосованому для обробки процесором сигналізації. Система далі містить блок організації міжмережного обміну, призначений для прийому повідомлень користувача в форматі GR-303 від системи GR-303 і прийому керуючого повідомлення від процесора сигналізації. Блок організації міжмережного обміну перетворює повідомлення користувача між форматом GR-303 і широкосмуговим форматом та передає повідомлення користувача в широкосмуговому форматі до широкосмугової системи по вибраному широкосмуговому з'єднанню, ідентифікованому в керуючому повідомленні. Система містить також сервісну платформу в широкосмуговій системі, пристосовану приймати повідомлення користувача та обробляти повідомлення користувача сервісною прикладною програмою. Цей винахід включає систему забезпечення інтерфейсу для виклику між системою асинхронної передачі даних, що забезпечує обробку виклику, і системою GR-303. Виклик включає в себе повідомлення користувача і сигналізацію виклику. Система містить сервісну платформу, призначену для обробки виклику інтерактивною прикладною програмою. Система включає процесор сигналізації, призначений для обробки сигналізації виклику від системи GR-303 та від системи асинхронної передачі даних. Процесор сигналізації вибирає для виклику, принаймні, одне з з'єднань з системою асинхронної передачі даних, системою GR-303 і сервісною платформою. Процесор сигналізації також видає керуюче повідомлення, що ідентифікує вибране з'єднання. На доповнення до цього, система містить блок організації міжмережного обміну, призначений для прийому керуючого повідомлення від процесора сигналізації і прийому повідомлень користувача. Блок організації міжмережного обміну організує міжмережний обмін повідомлень користувача між системою GR-303, системою асинхронної передачі даних і сервісною платформою на вибраному з'єднанні, ідентифікованому в керуючому повідомленні. Цей винахід спрямовано на систему організації міжмережного обміну для виклику між системою асинхронної передачі даних і системою GR-303. Виклик включає в себе сигналізацію виклику і повідомлення користувача. Система містить сервісну платформу, призначену для обробки виклику інтерактивною прикладною програмою. Система містить перетворювач, призначений для обміну сигналізацією виклику з системою GR-303 і організації міжмережного обміну сигналізацією виклику між форматом GR-303 та форматом Системи сигналізації №7. Система включає в себе процесор сигналізації і блок міжмережного обміну. Процесор сигналізації призначений для прийому сигналізації виклику в форматі Системи сигналізації №7 від системи асинхронної передачі даних і від перетворювача. Процесор сигналізації обробляє сигналізацію виклику у форматі Системи сигналізації №7, щоб вибрати для виклику, принаймні, одне з'єднання з системою GR-303, системою асинхронної передачі даних і сервісною платформою. Процесор сигналізації видає керуюче повідомлення, що ідентифікує вибране з'єднання. Блок організації міжмережного обміну призначений для прийому керуючого повідомлення від процесора сигналізації та організації міжмережного обміну повідомлень користувача між системою GR-303, системою асинхронної передачі даних та сервісною платформою, використовуючи вибране з'єднання, ідентифіковане керуючим повідомленням. В іншому аспекті цей винахід спрямований на систему забезпечення інтерфейсу для виклику між системою асинхронної передачі даних і системою GR-303. Виклик включає в себе повідомлення користувача і сигналізацію виклику. Система містить сервісну платформу, призначену для обробки виклику інтерактивною прикладною програмою, процесор сигналізації і блок організації міжмережного обміну. Процесор сигналізації призначений для обміну сигналізацією виклику з системою асинхронної передачі даних. Процесор сигналізації обробляє сигналізацію виклику від системи GR-303 і від системи асинхронної передачі даних, щоб вибрати, принаймні, одне з з'єднань для виклику з системою GR-303, системою асинхронної передачі даних та сервісною платформою. Процесор сигналізації видає керуюче повідомлення, що ідентифікує вибране з'єднання. Блок організації міжмережного обміну призначений для обміну сигналізацією виклику між системою GR-303 і процесором сигналізації. Блок організації міжмережного обміну приймає керуюче повідомлення від процесора сигналізації і організує міжмережний обмін повідомленнями користувача між системою GR-303, системою асинхронної передачі даних і сервісною платформою на вибраному з'єднанні, ідентифікованому в керуючому повідомленні. У ще одному аспекті цей винахід спрямований на систему забезпечення інтерфейсу для виклику між широкосмуговою системою і системою цифрової мережі зв'язку з інтеграцією послуг. Виклик включає в себе повідомлення користувача і сигналізацію виклику. Система містить процесор сигналізації, призначений для обробки сигналізації виклику, щоб вибрати широкосмугове з'єднання для виклику і видати керуюче повідомлення, яке ідентифікує вибране широкосмугове з'єднання. Система має перетворювач, призначений для прийому сигналізації виклику від системи цифрової мережі зв'язку з інтеграцією послуг в форматі цифрової мережі зв'язку з інтеграцією послуг і видачі сигналізації виклику до процесора сигналізації в форматі, що може оброблятись процесором сигналізації. Система містить блок організації міжмережного обміну, призначений для прийому повідомлень користувача в форматі цифрової мережі зв'язку з інтеграцією послуг від системи цифрової мережі зв'язку з інтеграцією послуг і прийому керуючого повідомлення від процесора сигналізації. Блок організації між мережного обміну перетворює повідомлення користувача між форматом цифрової мережі зв'язку з інтеграцією послуг і широкосмуговим форматом та передає повідомлення користувача в широкосмуговому форматі до широкосмугової системи на вибраному широкосмуговому з'єднанні, ідентифікованому в керуючому повідомленні. Система також містить сервісну платформу в широкосмуговій системі, призначену для прийому повідомлень користувача і обробки повідомлень користувача сервісною прикладною програмою. В ще одному аспекті цей винахід спрямований на систему забезпечення інтерфейсу для виклику між системою асинхронної передачі даних, яка забезпечує обробку виклику, і системою цифрової мережі зв'язку з інтеграцією послуг, що забезпечує обробку виклику. Виклик включає в себе повідомлення користувача і сигналізацію виклику. Система містить сервісну платформу, призначену для обробки виклику інтерактивною прикладною програмою. Система включає в себе процесор сигналізації, призначений для обробки сигналізації виклику від системи цифрової мережі зв'язку з інтеграцією послуг і від системи асинхронної передачі даних. Процесор сигналізації вибирає для виклику, принаймні, одне з з'єднань з системою асинхронної передачі даних, системою цифрової мережі зв'язку з інтеграцією послуг і сервісною платформою. Процесор сигналізації також видає керуюче повідомлення, яке ідентифікує вибране з'єднання. Система також містить блок організації міжмережного обміну, призначений для прийому керуючого повідомлення від процесора сигналізації і прийому повідомлень користувача. Блок організації міжмережного обміну організує міжмережний обмін повідомленнями користувача між системою цифрової мережі зв'язку з інтеграцією послуг, системою асинхронної передачі даних і сервісною платформою на вибраному з'єднанні, ідентифікованому в керуючому повідомленні. Цей винахід також спрямований на систему забезпечення інтерфейсу для виклику між системою асинхронною передачі даних і системою цифрової мережі зв'язку з інтеграцією послуг. Виклик включає в себе сигналізацію виклику і повідомлення користувача. Система містить сервісну платформу, призначену для обробки виклику інтерактивною прикладною програмою. Система також містить перетворювач, призначений для обміну сигналізацією виклику з системою цифрової мережі зв'язку з інтеграцією послуг і організації міжмережного обміну сигналізацією виклику між форматом цифрової мережі зв'язку з інтеграцією послуг і форматом Системи сигналізації №7. Система включає в себе процесор сигналізації і блок організації міжмережного обміну. Процесор сигналізації призначений для прийому сигналізації виклику у форматі Системи сигналізації №7 від системи асинхронної передачі даних і від перетворювача. Процесор сигналізації обробляє сигналізацію виклику у форматі Системи сигналізації №7, щоб вибрати для виклику, принаймні, одне з з'єднань з системою цифрової мережі зв'язку з інтеграцією послуг, системою асинхронної передачі даних та сервісною платформою. Процесор сигналізації видає керуюче повідомлення, яке ідентифікує вибране з'єднання. Блок організації міжмережного обміну призначений для прийому керуючого повідомлення від процесора сигналізації і організації міжмережного обміну повідомленнями користувача між системою цифрової мережі зв'язку з інтеграцією послуг, системою асинхронної передачі даних і сервісною платформою, використовуючи вибране з'єднання, ідентифіковане в керуючому повідомленні. В іншому аспекті цей винахід спрямовано на систему забезпечення інтерфейсу для виклику між системою асинхронної передачі даних і системою цифрової мережі зв'язку з інтеграцією послуг. Виклик включає в себе повідомлення користувача і сигналізацію виклику. Система містить сервісну платформу, призначену для обробки виклику інтерактивною прикладною програмою, процесор сигналізації і блок організації міжмережного обміну. Процесор сигналізації призначений для обміну сигналізацією виклику з системою асинхронної передачі даних. Процесор сигналізації обробляє сигналізацію виклику від системи цифрової мережі зв'язку з інтеграцією послуг і від системи асинхронної передачі даних, щоб вибрати для виклику, принаймні, одне з з'єднань з системою цифрової мережі зв'язку з інтеграцією послуг, системою асинхронної передачі даних і сервісною платформою. Процесор сигналізації видає керуюче повідомлення, яке ідентифікує вибране з'єднання. Блок організації міжмережного обміну обмінюється сигналізацією виклику між системою цифрової мережі зв'язку з інтеграцією послуг і процесором сигналізації. Блок організації міжмережного обміну приймає керуюче повідомлення від процесора сигналізації і організує міжмережний обмін повідомленнями користувача між системою цифрової мережі зв'язку з інтеграцією послуг, системою асинхронної передачі даних і сервісною платформою на вибраному з'єднанні, ідентифікованому в керуючому повідомленні. В іншому аспекті цей винахід містить систему забезпечення транзитного з'єднання для виклику. Виклик включає в себе сигналізацію виклику і повідомлення користувача. Система містить перший пристрій зв'язку, призначений для прийому виклику. Система має перший блок організації міжмережного обміну, призначений для прийому трафіка для виклику від першого пристрою зв'язку по першому з'єднанню. Перший блок організації міжмережного обміну перетворює цей трафік з формату GR-303 на елементи асинхронної передачі даних, які ідентифікують вибране друге з'єднання, ідентифіковане в першому керуючому повідомленні, і переносить елементи асинхронної передачі даних. Наявний також перехресний з'єднувач, призначений для прийому елементів асинхронної передачі даних від першого блоку організації міжмережного обміну і спрямування елементів асинхронної передачі даних, що грунтуються на вибраному другому з'єднанні, ідентифікованому в елементах асинхронної передачі даних. Другий блок організації міжмережного обміну включено в систему, і він призначений для прийому елементів асинхронної передачі даних від перехресного з'єднувача по вибраному віртуальному з'єднанню. Другий блок організації міжмережного обміну перетворює елементи асинхронної передачі даних на вхідний трафік з форматом, придатним для прийому другим пристроєм зв'язку, і переносить трафік по вибраному третьому з'єднанню до другого пристрою зв'язку, ідентифікованого в другому керуючому повідомленні. Система містить також третій пристрій зв'язку і процесор сигналізації. Третій пристрій зв'язку призначений для прийому елементів асинхронної передачі даних від перехресного з'єднувача по вибраному другому з'єднанню. Процесор сигналізації зв'язаний з першим пристроєм зв'язку, другим пристроєм зв'язку, третім пристроєм зв'язку, першим блоком організації міжмережного обміну та другим блоком організації міжмережного обміну. Процесор сигналізації призначений для прийому та обробки сигналізації виклику від першого пристрою зв'язку, щоб вибирати друге з'єднання і, якщо вибране друге з'єднання з'єднує перехресний з'єднувач і другий блок організації міжмережного обміну, вибирати третє з'єднання. Процесор сигналізації видає для виклику перше керуюче повідомлення до першого блоку організації міжмережного обміну і видає для виклику друге керуюче повідомлення до одного з другого блоку організації міжмережного обміну і третього пристрою зв'язку. Перше керуюче повідомлення ідентифікує перше з'єднання і вибране друге з'єднання. Друге керуюче повідомлення ідентифікує вибране друге з'єднання і третє з'єднання. Перше з'єднання, вибране друге з'єднання і вибране третє з'єднання утворюють транзитне з'єднання. В ще одному аспекті цей винахід містить систему забезпечення транзитного з'єднання для виклику. Виклик включає в себе сигналізацію виклику і повідомлення користувача. Система містить перший пристрій зв'язку, призначений для переносу виклику як трафіка в форматі цифрової мережі зв'язку з інтеграцією послуг, і другий пристрій зв'язку, призначений для прийому виклику. Система має перший блок організації міжмережного обміну, призначений для прийому трафіка для виклику від першого пристрою зв'язку по першому з'єднанню. Перший блок організації міжмережного обміну перетворює трафік з формату цифрової мережі зв'язку з інтеграцією послуг на елементи асинхронної передачі даних, які ідентифікують вибране друге з'єднання, ідентифіковане в першому керуючому повідомленні, та переносить елементи асинхронної передачі даних. Включено також перехресний з'єднувач, призначений для прийому елементів асинхронної передачі даних від першого блоку організації міжмережного обміну і спрямування елементів асинхронної передачі даних на основі вибраного другого з'єднання, ідентифікованого в елементах асинхронної передачі даних. Другий блок організації міжмережного обміну включено в систему і призначений для прийому елементів асинхронної передачі даних від перехресного з'єднувача по вибраному віртуальному з'єднанню. Другий блок організації міжмережного обміну перетворює елементи асинхронної передачі даних на вхідний трафік з форматом, придатним для прийому другим пристроєм зв'язку, і переносить трафік по вибраному третьому з'єднанню до другого пристрою зв'язку, ідентифікованому в другому керуючому повідомленні. Система також містить третій пристрій зв'язку і процесор сигналізації. Третій пристрій зв'язку призначений для прийому елементів асинхронної передачі даних від перехресного з'єднувача по вибраному другому з'єднанню. Процесор сигналізації зв'язаний з першим пристроєм зв'язку, другим пристроєм зв'язку, третім пристроєм зв'язку, першим блоком організації міжмережного обміну та другим блоком організації міжмережного обміну. Процесор сигналізації призначений для прийому та обробки сигналізації виклику від першого пристрою зв'язку, щоб вибрати друге з'єднання і, якщо вибране друге з'єднання з'єднує перехресний з'єднувач і другий блок організації міжмережного обміну, вибрати третє з'єднання. Процесор сигналізації видає для виклику перше керуюче повідомелння до першого блоку організації міжмережного обміну і видає для виклику друге керуюче повідомлення до одного з другого блоку організації міжмережного обміну і третього пристрою зв'язку. Перше керуюче повідомлення ідентифікує перше з'єднання і вибране друге з'єднання. Друге керуюче повідомлення ідентифікує вибране друге з'єднання і третє з'єднання. Перше з'єднання, вибране друге з'єднання і вибране третє з'єднання утворюють транзитне з'єднання. Цей винахід також містить блок організації міжмережного обміну для забезпечення виклику. Блок організації міжмережного обміну містить керуючий інтерфейс, призначений для прийому керуючого повідомлення для виклику, яке ідентифікує одне з з'єднання цифрової мережі зв'язку з інтеграцією послуг, з'єднання GR-303 і з'єднання цифрового сервісного рівня з віртуальним з'єднанням асинхронної передачі даних, вибраним для виклику процесором сигналізації. Блок організації міжмережного обміну далі містить елемент шару адаптації асинхронної передачі даних для організації міжмережного обміну одного з з'єднання цифрової мережі зв'язку з інтеграцією послуг, з'єднання GR-303 та з'єднання цифрового сервісного рівня з вибраним віртуальним з'єднанням асинхронної передачі даних, ідентифікованим у керуючому повідомленні для виклику. Блок організації міжмережного обміну містить також елемент перехресного з'єднувача, призначений для прийому одного з з'єднання цифрової мережі зв'язку з інтеграцією послуг, з'єднання GR-303 і з'єднання цифрового сервісного рівня і перехресного з'єднання одного з з'єднання цифрової мережі зв'язку з інтеграцією послуг, з'єднання GR-303 і з'єднання цифрового сервісного рівня з елементом шару адаптації асинхронної передачі даних. Стислий опис креслень Фіг.1 - блок-схема інтерфейсної системи, яка сполучається з локальною мережею і з мережею асинхронної передачі даних. Фіг.2 - блок-схема, що показує компоненти інтерфейсної системи відповідно до фіг.1. Фіг.3 - блок-схема інтерфейсної системи для зв'язку з прикладною програмою між локальним пристроєм зв'язку і високошвидкісними пристроями асинхронної передачі даних в архітектурі локальних послуг. Фіг.4 - блок-схема системи сервісної платформи з розширеною системою асинхронної передачі даних. Фіг.5 - функціональна схема мультиплексора асинхронної передачі даних з організацією міжмережного обміну для використання з синхронною системою оптичної мережі. Фіг.6 - функціональна схема мультиплексора асинхронної передачі даних з організацією міжмережного обміну для використання з синхронною системою цифрової ієрархії. Фіг.7 - блок-схема процесора сигналізації, виконаного згідно з цією системою. Фіг.8 - блок-схема структури даних, що має таблиці, які використовуються в процесорі сигналізації відповідно до фіг.7. Фіг.9 - блок-схема додаткових таблиць, які використовуються в процесорі сигналізації відповідно до фіг.8. Фіг.10 - блок-схема таблиці магістральних каналів, яка використовується у процесорі сигналізації за фіг.8. Фіг.11 - блок-схема таблиці магістральних груп, яка використовується у процесорі сигналізації за фіг.8. Фіг.12 - блок-схема таблиці винятків, яка використовується в процесорі сигналізації відповідно до фіг.8. Фіг.13 - блок-схема таблиці автоматичного визначення номера, яка використовується в процесорі сигналізації відповідно до фіг.8. Фіг.14 - блок-схема таблиці номерів, що викликаються, яка використовується в процесорі сигналізації відповідно до фіг.8. Фіг.15 - блок-схема таблиці маршрутизації, яка використовується в процесорі сигналізації відповідно до фіг.8. Фіг.16 - блок-схема таблиці обробки, яка використовується в процесорі сигналізації відповідно до фіг.8. Фіг.17 - блок-схема таблиці повідомлень, яка використовується в процесорі сигналізації відповідно до фіг.8. Система зв'язку має кілька пристроїв зв'язку в середовищах локальної телефонної мережі та міжміської телефонної мережі, які взаємодіють, щоб забезпечити споживачів послугами виклику. Для деяких викликів традиційних послуг для обробки вистачає маршрутизації або підключення виклику до з'єднання призначення. Однак, деякі виклики вимагають послуг інтелектуальної мережі (ІНМ) та ресурсів для обробки, маршрутизації або підключення виклику до правильного з'єднання. Кожен виклик включає в себе сигналізацію виклику і повідомлення користувача. Повідомлення користувача містять інформацію викликаючого, таку як мовне повідомлення або інформаційне повідомлення, і вони можуть здійснювати зв'язок по з'єднанню. Сигналізація виклику містить інформацію, яка полегшує обробку виклику, і вона здійснює зв'язок по лінії. Сигналізація виклику, наприклад, містить інформацію, що описує номер, який викликається, і викликаючий номер. Прикладами сигналізації виклику є стандартизована сигналізація, така як Система сигналізації №7 (SS7), С7, цифрова мережа з інтеграцією послуг (ЦМІП) (ISDN) і система сигналізації приватної цифрової мережі (ССПЦМ), які засновані на рекомендації Q.933 Міжнародного телекомунікаційного союзу (МТС) (ITU). Виклик може передаватися від пристрою зв'язку. Пристрій зв'язку може бути, наприклад, споживчим домашнім обладнанням (СДО), сервісною платформою, перемикачем або будь-яким іншим пристроєм, здатним ініціювати, обробляти або припиняти виклик. Споживчим домашнім обладнанням може бути, наприклад, телефон, комп'ютер, факсимільний апарат або приватна установська телефонна станція. Сервісна платформа може бути, наприклад, сервісною платформою або будь-якою іншою розширеною платформою, що здатна обробляти виклики. Пристрої зв'язку і в традиційних, і в інтелектуальних системах можуть використовувати різноманітні протоколи та способи для реалізації з'єднання для виклику або для виконання обробки виклику. Наприклад, СДО може з'єднуватися з перемикачем з використанням формату мультиплексування з часовим поділом каналів (МЧП), такого як суперкадр (СК) або розширений суперкадр (РСК). З'єднання РСК дає змогу множині пристроїв в місці розташування споживачів одержувати доступ до локального перемикача і одержувати послуги зв'язку. Крім того, пристрої зв'язку, такі як телефони, ймовірно, з'єднані з віддаленим цифровим терміналом, причому з'єднання, як правило, переносять аналогові сигнали по проводам у вигляді скручених пар. Віддалені цифрові термінали забезпечують цифровий інтерфейс між телефонами і локальним перемикачем шляхом перетворення аналогових сигналів від телефонів на мультиплексований цифровий сигнал, що підлягає переносу до локального перемикача. Загальний стандарт для з'єднання між віддаленим цифровим терміналом і локальним перемикачем передбачений в документі Bellcore Reference GR-TSY-000303 (GR-303). Крім того, пристрої зв'язку використовують широкосмугові протоколи, такі як широкосмугова цифрова мережа з інтеграцією послуг (Ш-ЦМІП) (B-ISDN). Широкосмугові системи забезпечують для викликів більш широку смугу частот, ніж вузькосмугові системи, на доповнення до забезпечення цифрової обробки викликів, перевірки і виправлення помилок. Ш-ЦМІП забезпечує пристрій зв'язку цифровим з'єднанням з локальним перемикачем або іншим пристроєм. Шлейф Ш-ЦМІП забезпечує більш широку смугу та управління, ніж звичайний локальний шлейф. Можуть також використовуватися система сигналізації цифрової приватної мережі (ССПЦМ), європейський еквівалент Ш-ЦМІП та інші широкосмугові протоколи. Крім того, інші пристрої зв'язку використовують для викликів комутовані з'єднання. Наприклад, зв'язок цифрового сигнального (DS) рівня, такий як цифровий сигнальний рівень 3 (DS3), цифровий сигнальний рівень 1 (DS1) і цифровий сигнальний рівень 0 (DS0) є звичайними комутованими з'єднаннями. Також використовуються європейський рівень чотири (Е4), європейський рівень три (Е3), європейський рівень один (Е1), європейський рівень нуль (ЕО) та інші європейські еквіваленти комутованих з'єднань. Високошвидкісні електричні/оптичні протоколи передачі також використовуються пристроями зв'язку для перемикання і сигналізації. Протокол синхронної оптичної мережі (СІНОПМ) (SONET), який в основному використовується в Північній Америці, і протокол синхронної цифрової ієрархії (СЦІ), який в основному використовується в Європі, є прикладами високошвидкісних електричних/оптичних протоколів. Протоколи СІНОПМ і СЦІ описують фізичне середовище і протоколи передачі, за допомогою яких здійснюється зв'язок. СІНОПМ включає в себе оптичну передачу сигналів оптичної несучої (ОС) і електричну передачу синхронних транспортних сигналів (СТС). Сигнали СІНОПМ передаються на основній швидкості 51,84 мегабіт на секунду (Мб/с) для оптичної несучої рівня один (ОС-1) і синхронного транспортного сигналу рівня один (СТС-1). Передаються також їх групи, такі як СТС рівня три (СТС-3) та ОС рівня три (ОС-3) на швидкостях 155,52Мб/с, і СТС рівня дванадцять (СТС-12) та ОС рівня 12 (ОС-12) на швидкостях 622,08Мб/с, та їх частини, такі як віртуальна бокова група (ВБГ), на швидкості 6,912Мб/с. СЦІ включає в себе передачу сигналів оптичного синхронного транспортного модуля (О СТМ) і сигналів електричного синхронного транспортного модуля (Е СТМ). Сигнали СЦІ передаються на основній швидкості 155,52Мб/с для електричного і оптичного синхронних транспортних модулів рівня один (Е/О СТМ-1). Передаються також їх групи, такі як електричні/оптичні СТМ рівня чотири (Е/О СТМ-4) на швидкостях 622,08Мб/с, та їх частини, такі як бокова блокова група (ББГ) на швидкості 6,912Мб/с. Асинхронна передача даних (АПД) являє собою метод, що використовується разом з СІНОПМ і СЦІ для забезпечення широкосмугового переключення виклику і переносу виклику для послуг зв'язку. АПД є протоколом, який описує передачу повідомлень користувача в елементах АПД. Оскільки цей протокол використовує елементи, виклики можуть переноситись на вимогу на орієнтований на з'єднання трафік, не орієнтований на з'єднання трафік, трафік з постійними розрядами, трафік з змінними розрядами, включаючи пакетний трафік, і між обладнанням, яке або вимагає тактування, або не вимагає тактування. Системи АПД обробляють виклики у віртуальних трактах, що перемикаються, (ПВТ) і віртуальних каналах, що переключаються (ПВК). Віртуальна природа АПД дозволяє множині пристроїв зв'язку використовувати фізичну лінію в різні періоди. Цей вид віртуального з'єднання більш ефективно використовує смугу частот і завдяки цьому забезпечує більш ефективне щодо вартості пересилання викликів споживачів, ніж довгочасні віртуальні канали (ДВК) або інші виділені канали. Система АПД здатна забезпечити з'єднання виклику від вхідного пункту до пункту призначення шляхом вибору з'єднання від вхідного пункту до пункту призначення. З'єднання включає в себе віртуальний тракт (ВТ) і віртуальний канал (ВК). ВК є логічним односпрямованим з'єднанням між двома кінцевими пунктами для переносу елементів АПД. ВТ є логічною комбінацією кількох ВК. Система АПД призначає вибрані з'єднання шляхом визначення ідентифікатора віртуального тракту (ІВТ), що ідентифікує вибраний ВТ, та ідентифікатора віртуального каналу (ІВК), що ідентифікує вибраний ВК у вибраному ВТ. Через те, що з'єднання АПД односпрямовані, двоспрямовані з'єднання в системі АПД звичайно вимагають супровідних ІВТ/ІВК. Ресурси інтелектуальних мереж, які забезпечують маршрутизацію викликів, послуги з'єднання викликів і обробку викликів для різних протоколів, таких як описані вище, можуть розташовуватись в різних телефонних станціях. Оскільки ресурси розміщені в різних телефонних станціях, рідко використовувані або дорогі ресурси можуть бути недоступними для багатьох викликів, тоді як недорогі або часто використовувані ресурси можуть занадто використовуватися. Слід мати на увазі, що пристрої зв'язку локальних телефонних мереж можуть використовуватися більш ефективно і кваліфіковано, якщо розроблена система, яка може взаємодіяти з різноманітними протоколами в мережі зв'язку і концентрувати ресурси. Тому існує необхідність в системі, яка концентрує доступ до системних ресурсів для традиційних та інтелектуальних послуг від множини локальних телефонних станцій, так що виклики можуть підключатися через пристрої зв'язку, які мають різні потреби в ресурсах або різні вимоги щодо протоколів. Є необхідність в системі, що може об'єднати елементи локальних телефонних станцій, так що дорогі ресурси будуть так само доступні для виклику, як і недорогі ресурси. Ця система відповідає цій вимозі. Варіанти втілення відповідно до фіг.1-4 Система відповідно до цього винаходу об'єднує ресурси носія локальних телефонних станцій, так що ці ресурси доступні для всіх з'єднань виклику. Система концентрує пристрої зв'язку і ресурси шляхом переміщення викликів через з'єднання АПД. Таким чином, дорогі послуги і ресурси доступні викликам так само, як і недорогі послуги і ресурси. Крім того, система зв'язує ресурси, що мають телефонні застосування, а також нетелефонні застосування. Система здійснює, наприклад, об'єднання мови і даних та обробку викликів в телефонних застосуваннях на доповнення до таких послуг, як послуги Інтернета для нетелефонних застосувань. Фіг.1 ілюструє систему локальної сервісної архітектури (ЛСА) згідно з цим винаходом. Система 102 ЛСА має локальну мережу 104, мережу 106 АПД, прикладну програму 108і інтерфейсну систему 110. Інтерфейсна система 110 зв'язана з локальною мережею 104 лінією 112, з мережею 106 АПД - лінією 114, а з прикладною програмою 108 - лінією 116. Інтерфейсна система 110 з'єднана з локальною мережею 104 з'єднанням 118, з мережею 106 АПД - з'єднанням 120, а з прикладною програмою 108 - з'єднанням 122. Лінії використовуються для транспортування сигналізації виклику і керуючих повідомлень. Термін "лінія", як він вживається тут, означає середовище передачі, що використовується для переносу сигналізації виклику і керуючих повідомлень. Наприклад, лінія буде переносити сигналізацію виклику або керуюче повідомлення для пристрою, що містить команди і дані. Лінія може переносити, наприклад, позасмугову сигналізацію, таку як SS7, С7, ЦМІП, Ш-ЦМІП, GR-303, локальна мережа (ЛМ), або сигналізацію виклику шини даних. Лінія може бути, наприклад, лінією даних AAL5, UDP/IP, ethernet або DS0 по Т1. Крім того, лінія, як показано на кресленнях, може представляти єдину фізичну лінію або множину ліній, таких як одна лінія або комбінація ліній ЦМІП, SS7, TCP/IP, або будь-яка інша лінія даних. Термін "керуюче повідомлення", як він вживається тут, означає повідомлення управління або сигналізації, команду управління або сигналізації, сигнал управління або сигналізації, або команди сигналізації, окремі чи стандартизовані, які переносять інформацію від одного пункту до іншого. З'єднання використовуються для транспортування повідомлень користувача та іншої інформації пристрою між елементами і пристроями системи 102 ЛСА. Термін "з'єднання"", як він вживається тут, означає середовище передачі, що використовується для переносу повідомлень користувача між пристроями зв'язку або між елементами системи 102 ЛСА. Наприклад, з'єднання може переносити мову користувача, комп'ютерні дані або інші дані пристрої зв'язку. З'єднання може бути зв'язаним або з смуговим зв'язком, або з позасмуговим зв'язком. Локальна мережа 104 має один чи кілька пристроїв зв'язку (не показані), що ініціюють, припиняють або обробляють виклик. Виклик може мати різні протоколи, такі як протоколи, розглянуті вище. Мережа 106 АПД є мережею високошвидкісного переносу. Мережа 106 АПД може транспортувати виклики по з'єднанню в інші локальні мережі, в мережі міжміського телефонного зв'язку або в інші мережі АПД. На доповнення до цього мережа 106 АПД призначена для переносу викликів до пристроїв зв'язку АПД (не показані), які ініціюють, припиняють або обробляють виклики. Прикладна програма 108 обробляє виклики або перетворює протоколи передачі так, щоб виклики могли переноситись до іншої локальної мережі, до іншої мережі АПД або до мережі міжміського телефонного зв'язку. В деяких випадках локальна мережа підключається безпосередньо до прикладної програми 108. У такому випадку прикладна програма 108 організує міжмережний обмін виклику з одного протоколу на іншій і переносить виклик до локальної мережі. В інших випадках прикладна програма 108 є сервісною платформою або сервісною прикладною програмою, що обробляють виклик. Така обробка відбувається, наприклад, для обробки класів послуг, таких як обробка проходження виклику, ідентифікація викликаючого або розпізнання мови. Інтерфейсна система 110 організує міжмережний обмін викликів між мережею 106 АПД, локальною мережею 104 і прикладною програмою 108. Інтерфейсна система 110 організує міжмережний обмін викликів, включаючи сигналізацію викликів і повідомлення користувача, динамічно на базі виклику за викликом в мережах МЧП-АПД, мережах АПД-АПД, і мережах МЧП-МЧП. Організація міжмережного обміну являє собою процедуру перетворення одного протоколу на інший. Наприклад, сигналізація ЦМІП може обмінюватися з сигналізацією SS7 шляхом перетворення сигналізації ЦМІП на аналогову сигналізацію SS7 і шляхом перетворення сигналізації SS7 на аналогову сигналізацію ЦМІП. Організація міжмережного обміну здійснюється також на повідомленнях користувача. Наприклад, повідомлення користувача можуть обмінюватися між елементами АПД з ідентифікацією ІВТ/ІВК і з'єднаннями DS0 в форматі МЧП. Інтерфейсна система 110 може організовувати міжмережний обмін сигналізації виклику між форматом SS7 і форматом GR-303, між форматом SS7 і форматом ЦМІП та між форматом GR-303 і форматом ЦМІП. На доповнення до цього інтерфейсна система 110 може організовувати міжмережний обмін повідомлень користувачів між форматом GR-303 і форматом АПД, між форматом ЦМІП і форматом АПД та між форматом GR-303 і форматом ЦМІП. Крім того, інтерфейсна система 110 може перетворювати виклик між оптичним форматом та електронним форматом. Інтерфейсна система 110 управляє маршрутизацією викликів, обробкою викликів та транспортуванням викликів. Інтерфейсна система 110 визначає потреби обробки або переносу виклику і забезпечує команди маршрутизації або команди обробки до пристрою зв'язку в мережі 106 АПД, місцевої мережі 104 і прикладній програмі 108. Інтерфейсна система 110 забезпечує прийом сигналізації виклику і повідомлень користувача або від мережі 106 АПД, або від локальної мережі 104. Інтерфейсна система 110 обробляє сигналізацію виклику, щоб визначити вимоги маршрутизації і обробки виклику. На основі обробленої сигналізації виклику інтерфейсна система 110 вибирає з'єднання до необхідної мережі 106 або 104 для підключення виклику або до необхідної прикладної програми 108 для обробки. Інтерфейсна система 110 організує потім міжмережний обмін повідомлень користувача до вибраного з'єднання. Інтерфейсна система 110 може настроюватися, щоб бути транзитним інтерфейсом для здійснення транзитної функції. Транзитна конфігурація дозволяє інтерфейсній системі 110 концентрувати трафік зв'язку між мережами, перемикачами і пристроями зв'язку. Транзитна конфігурація дає змогу будь-якій мережі підключати виклик до будь-якої іншої мережі без наявності прямого з'єднання між кожною мережею і пристроєм зв'язку. Таким чином, кожна мережа і пристрій зв'язку з'єднуються один з одним через інтерфейсну систему 110. Фіг.2 ілюструє розширений вид інтерфейсної системи 110. Інтерфейсна система 110 включає в себе процесор 202 сигналізації і блок 204 організації міжмережного обміну, зв'язані лінією 206. Інтерфейсна система 110 здійснює зв'язок з місцевим пристроєм 208 зв'язку в локальній мережі 104 через відповідні лінію 112 і з'єднання 118 та з пристроєм 210 зв'язку АПД в мережі 106 АПД через відповідні лінію 114 і з'єднання 120. (Див. фіг.1). Процесор 202 сигналізації являє собою платформу сигналізації, що може приймати і обробляти сигналізацію. На основі обробки сигналізації процесор 202 сигналізації вибирає опції обробки для повідомлень користувача та генерує і передає керуючі повідомлення, які ідентифікують пристрій зв'язку, опцію обробки, послугу або ресурс, що підлягає використанню. Процесор 202 сигналізації також вибирає віртуальні з'єднання і комутовані з'єднання для маршрутизації виклику і генерує та переносить керуючі повідомлення, які ідентифікують вибрані з'єднання. Процесор 202 сигналізації може обробляти різні види сигналізації, включаючи ЦМІП, SS7 і С7. Більш прийнятний процесор сигналізації обговорюється нижче. Блок 204 організації міжмережного обміну організує міжмережний обмін трафіка між різними протоколами. Більш прийнятно, блок 204 організації міжмережного обміну організує міжмережний обмін між трафіком АПД і трафіком не-АПД. Блок 204 організації міжмережного обміну діє згідно з керуючими повідомленнями, прийнятими від процесора 202 сигналізації по лінії 206. Ці керуючі повідомлення, як правило, видаються на базі виклику за викликом та ідентифікують присвоювання між DS0 і ІВТ/ІВК, для яких організується міжмережний обмін повідомлень користувача. В деяких випадках блок 204 організації міжмережного обміну настроєний здійснювати цифрову сигнальну обробку, як вказується керуючими повідомленнями від процесора 202 сигналізації. Приклади цифрової сигнальної обробки включають луназаглушення, перевірку неперервності та виявлення запуску виклику. Місцевий пристрій 208 зв'язку є будь-яким пристроєм, що діє в локальній мережі 104 (фіг.1). Місцевий пристрій 208 зв'язку може бути, наприклад, СДО, сервісною платформою, перемикачем або будь-яким іншим пристроєм, здатним ініціювати, обробляти або припиняти виклик. Споживче домашнє обладнання може бути, наприклад, телефоном, комп'ютером, факсимільним апаратом або приватною установською телефонною станцією. Сервісна платформа може бути, наприклад, сервісною платформою або будь-якою іншою розширеною платформою, яка здатна обробляти виклики. Пристрій 210 зв'язку АПД є пристроєм зв'язку, що діє в мережі 106 АПД (фіг.1). Пристрій 210 зв'язку АПД може бути, наприклад, СДО, сервісною платформою, перемикачем або будь-яким іншим пристроєм, здатним ініціювати, обробляти або припиняти виклик, що має елементи АПД. Система за фіг.2 працює так. Місцевий пристрій 208 зв'язку може ініціювати виклик, наприклад, в форматі МЧП по DS0. Сигналізація виклику передається до процесору 202 сигналізації по лінії 112 між ними, а повідомлення користувача передаються до блоку 204 організації міжмережного обміну по з'єднанню 118 між ними. Процесор 202 сигналізації обробляє сигналізацію виклику і визначає вимоги маршрутизації та обробки для виклику. В цьому прикладі, по-перше, процесор 202 сигналізації визначає, що виклик вимагає обробки в прикладній програмі 108. Такий випадок може виникнути, наприклад, якщо вимагаються послуги розпізнання мови або якщо потрібна якась інша послуга від сервісної платформи. Альтернативно, прикладна програма 108 може діяти як перетворювач протоколів. Процесор 202 сигналізації посилає до блоку 204 організації міжмережного обміну керуюче повідомлення, що ідентифікує вибране з'єднання 122 до прикладної програми. У той самий час процесор 202 сигналізації передає до прикладної програми 108 по лінії 116 керуюче повідомлення, що ідентифікує вибрану опцію обробки, за допомогою якої прикладна програма 108 оброблятиме повідомлення користувача. Блок 204 організації міжмережного обміну приймає повідомлення користувача по з'єднанню 118. На доповнення до цього, блок 204 організації міжмережного обміну приймає керуюче повідомлення від процесора 202 сигналізації по лінії 206. Блок 204 організації міжмережного обміну реалізує вибрані з'єднання 122 так, що повідомлення користувача транспортуються до прикладної програми 108. Блок 204 організації міжмережного обміну виконує будь-яке потрібне перетворення формату. У цьому прикладі прикладна програма 108 приймає повідомлення користувача в форматі МЧП, так що ніякого перетворення не вимагається. Після того, як прикладна програма 108 виконає обробку виклику, вона переносить керуюче повідомлення до процесора 202 сигналізації. Це керуюче повідомлення від прикладної програми 108 сповіщає процесор 202 сигналізації, що послугу здійснено, і містить будь-яку інформацію, яку вимагає процесор 202 сигналізації для виконання маршрутизації виклику або для управління подальшою обробкою виклику. Процесор 202 сигналізації визначає, що виклик підлягає підключенню до пристрою 210 зв'язку АПД. Процесор 202 сигналізації посилає до блоку 204 організації міжмережного обміну керуюче повідомлення, що ідентифікує вибране з'єднання 120, до пристрою 210 зв'язку АПД. Крім того, процесор 202 сигналізації сповіщає пристрій 210 зв'язку АПД по лінії 114, що до пристрою зв'язку АПД переносяться повідомлення користувача. Блок 204 організації міжмережного обміну приймає від процесора сигналізації керуюче повідомлення, яке ідентифікує вибране з'єднання 120. Блок 204 організації міжмережного обміну потім перетворює повідомлення користувача, що приймаються на з'єднанні 118 DS0, на елементи АПД, які ідентифікують вибране з'єднання 120 до пристрою 210 зв'язку АПД. Елементи АПД переносяться потім до пристрою 210 зв'язку АПД по вибраному з'єднанню 120. Слід мати на увазі, що опис роботи системи відповідно до фіг.2 включає в себе сервісну платформу як прикладну програму 108 і повідомлення МЧП по DS0 від місцевого пристрою 208 зв'язку. Однак, місцевий пристрій 208 зв'язку може передавати повідомлення користувача, наприклад, у форматі РСК або СК, інших форматах МЧП по лінії передачі рівня DS або по СІНОПМ або СЦІ, в форматі ЦМІП або форматі GR-303. Крім того, прикладна програма 108 може являти собою перетворювач, який може організовувати міжмережний обмін між форматами сигналізації, перетворювач, що може організовувати міжмережний обмін між форматами повідомлень користувача, або будь-яку сервісну прикладну програму. На доповнення до цього для деяких викликів прикладна програма 108 не потрібна. Інтерфейсна система 110 буде тоді здійснювати з'єднання з самого початку до пристрою 210 зв'язку АПД. Фіг.3 ілюструє компоненти системи 102 ЛСА у їх взаємодії. Система 102 ЛСА має першу і другу групи мереж, що являють собою один чи кілька пристроїв 302 і 304 зв'язку. Система 102 ЛСА має процесор 202 сигналізації і блок 204 організації міжмережного обміну, які аналогічні процесору сигналізації і блоку організації міжмережного обміну, описаним вище. Ця система має другий блок 306 організації міжмережного обміну і третій блок 308 організації міжмережного обміну, що є еквівалентним блоку 204 організації міжмережного обміну. Перша сервісна платформа 310 і друга сервісна платформа 312 забезпечують прикладні послуги для викликів до системі 102 ЛСА. Перетворювач 314 здійснює перетворення форматів сигналізації. Перехресний з'єднувач 316 АПД спрямовує виклики до передбачених з'єднань. Шлюз 318 включено для обміну заголовків елементів АПД, щоб ідентифікувати вибрані з'єднання до мережі 320 АПД. Процесор 202 сигналізації зв'язаний з блоком 204 організації міжмережного обміну лінією 206А. Ця лінія може бути лінією SS7, DSO, UDP/IP, TCP/IP по ethernet або шинним розміщенням з використанням звичайного шинного протоколу. Процесор 202 сигналізації зв'язаний з пристроями зв'язку лініями 322 і 324, з сервісною платформою 310 через лінію 326 і з перетворювачем 314 через лінію 328. Перетворювач 314 також зв'язаний з блоком 204 організації міжмережного обміну і з процесором 202 сигналізації через лінію 206А. Процесор 202 сигналізації також зв'язаний через лінію 330 з шлюзом 318, з блоками 306 і 308 організації міжмережного обміну і з сервісною платформою 312. Хоча лінія 330 зображена як лінія локальної мережі (ЛМ), треба оцінити, що лінія 330 може бути окремим середовищем передачі, що має окремі протоколи. Пристрої 302 зв'язку здійснюють зв'язок з блоком 204 організації міжмережного обміну, використовуючи різні протоколи. Пристрої 302 зв'язку можуть передавати виклик, використовуючи РСК/СК по з'єднанню 332 РСК/СК. Формат РСК/СК буде перетворюватись у блоці 334 організації міжмережного обміну (ОМО) ЦМІП на формат ЦМІП. Оскільки ЦМІП має як широкосмугові канали (В) для переносу повідомлень користувача, так і канал (D) сигналізації для переносу сигналізації, з'єднання 336 здійснює зв'язок повідомлень користувача від блоку 334 ОМО ЦМІП до блоку 204 організації міжмережного обміну, а лінія 338 здійснює передачу сигналізації. Крім того, пристрої 302 зв'язку можуть переносити сигналізацію GR-303 по лінії 340, а повідомлення користувача GR-303 - по з'єднанню 342. Інакше, пристрої 302 зв'язку можуть переносити сигналізацію ЦМІП по лінії 344, а повідомлення користувача ЦМІП - по з'єднанню 346. Крім того, пристрої 302 зв'язку можуть переносити високошвидкісні повідомлення по з'єднанню 348 DS3 або по з'єднанню 350 ОС-3 СІНОПМ. Слід мати на увазі, що з'єднання 348 DS3 може бути з'єднанням з більш високою або більш низькою швидкістю, і що воно може бути європейським еквівалентним з'єднанням. Окрім того, треба мати на увазі, що з'єднання 350 ОС-3 може бути оптичним або електричним з'єднанням з більш високою або більш низькою швидкістю, і що воно може бути європейським еквівалентним з'єднанням СЦІ. Відповідні лінія 352 та з'єднання 354 з'єднують блок 306 організації міжмережного обміну і пристрої 304 зв'язку. Хоча між блоком 306 міжмережного обміну і пристроями 304 зв'язку існує стільки же ліній, як і між блоком 204 міжмережного обміну та пристроями 302 зв'язку, для ясності показано лише по одному в кожному. Крім того, лінія 356 існує між блоком 204 організації міжмережного обміну і перетворювачем 314. З'єднання 358 з'єднує блок 204 організації міжмережного обміну і перехресний з'єднувач 316 АПД. Крім того, з'єднання 360, 362, 364 і 366 з'єднують перехресний з'єднувач 316 АПД з блоком 306 організації міжмережного обміну, блоком 308 організації міжмережного обміну, шлюзом 318 і мережею 320 АПД. Також з'єднання 368 з'єднує блок 204 організації міжмережного обміну з сервісною платформою 310, з'єднання 370 з'єднує блок 308 організації міжмережного обміну з сервісною платформою, і з'єднання 372 з'єднує шлюз 318 з мережею 320 АПД. Процесор 202 сигналізації забезпечує обробку сигналізації. Процесор 202 сигналізації буде, як правило, обробляти початкове адресне повідомлення (ПАП) SS7 для встановлення виклику. Інформація сигналізації обробляється процесором 202 сигналізації для того, щоб вибрати конкретне з'єднання для конкретного виклику або щоб вибрати конкретну опцію обробки для конкретного виклику. Це з'єднання може бути DS0 або ІВТ/ІВК. Процесор 202 сигналізації посилає до блоку 204 організації міжмережного обміну керуючі повідомлення, які ідентифікують вибрані з'єднання. Окрім цього, процесор сигналізації посилає до інших пристроїв керуючі повідомлення, які ідентифікують вибрані з'єднання або вибрані опції обробки. Зокрема, процесор 202 сигналізації має сервісний прикладний координатор, який визначає, що послуга в сервісних платформах 310 і 312 призначена для обробки конкретного виклику. Крім того, процесор 202 сигналізації має сервісний координатор, який управляє сервісним прикладним координатором, щоб гарантувати, що в обробці різних викликів однією і тією ж самою сервісною платформою 310 і 312 або однією і тією ж самою сервісною прикладною програмою на одній і тій самій сервісній платформі 310 і 312 не виникнуть конфлікти. Сервісний координатор може бути ресурсною базою даних, яка прослідковує розміщення ресурсів на сервісних платформах 310 та 312 для викликів і керує розміщеннями ресурсів на основі інформації, яку він містить. Докладний опис процесора сигналізації наведено нижче. Як пояснено вище, блок 204 організації міжмережного обміну організує міжмережний обмін трафіка між різними протоколами. Більш прийнятно, блок 204 організації міжмережного обміну організує міжмережний обмін між трафіком АПД і трафіком не-АПД. Блок 204 організації міжмережного обміну діє згідно з керуючим повідомленням, прийнятим від процесора 202 сигналізації по лінії 206. Ці керуючі повідомлення, як правило, видаються на базі виклику за викликом та ідентифікують присвоювання між DS0 і ІВТ/ІВК, для якого організується міжмережний обмін повідомлень користувача. В деяких випадках блок 204 організації міжмережного обміну налаштований для виконання цифрової сигнальної обробки, як вказується в керуючих повідомленнях від процесора 202 сигналізації. Приклади цифрової сигнальної обробки включають в себе луна-заглушення, перевірку неперервності та виявлення запуску виклику. В деяких випадках блок 204 організації міжмережного обміну переносить сигналізацію між пристроями 302 зв'язку і перетворювачем 314. Пристрої 302 і 304 зв'язку можуть бути РСК/СК або СДО ЦМІП, сервісною платформою, перемикачем, віддаленим цифровим терміналом або будь-яким іншим пристроєм, здатним ініціювати, обробляти або припинити виклик. СДО може бути, наприклад, телефоном, комп'ютером, факсимільним апаратом або приватною установською телефонною мережею. Сервісна платформа може бути, наприклад, сервісною платформою або будь-якою іншою розширеною платформою, що здатна обробляти виклики. Віддалений цифровий термінал є пристроєм, що концентрує аналогові скручені пари від телефонів та інших подібних пристроїв і перетворює ці аналогові сигнали на цифровий формат, відомий як GR-303. Сервісні платформи 310 і 312 надають розширені послуги для обробки виклику для повідомлень користувача, прийнятих блоків 204 і 306 організації міжмережного обміну. Сервісні платформи 310 і 312 можуть мати одну або множину прикладних програм для забезпечення множини послуг. Такі послуги можуть включати в себе передачу мовних повідомлень, передачу факсимільних повідомлень, поштові ящики, розпізнання мови, сполучення при конференц-зв'язку, карту виклику, маршрутизацію меню, обслуговування N00, таке як вільний телефон і служба виклику 900, карту передплати, виявлення тонального сигналу і проходження виклику. Сервісні платформи 310 і 312 обробляють повідомлення користувача згідно з керуючими повідомленнями від процесора 326 сигналізації. Ці керуючі повідомлення вказують сервісним платформам 310 і 312, як обробляти повідомлення користувача і яке застосування використовувати в сервісній платформі, щоб обробляти повідомлення користувача. Сервісні платформи 310 і 312 обробляють повідомлення користувача, повертають результати обробки процесору 326 сигналізації і повертають оброблені повідомлення користувача блокам 204 і 306 організації міжмережного обміну через відповідні з'єднання 368 і 370 для транспортування іншому мережному пристрою. Перетворювач 314 організує міжмережний обмін сигналізації з одного формату в інший. Цей перетворювач здійснює зв'язок з процесором 202 сигналізації і блоком 204 організації міжмережного обміну по лінії 206А. Перетворювач 314 організує міжмережний обмін між сигналізацією GR-303 і сигналізацією SS7. Перетворювач 314 обмінюється сигналізацією GR-303 з пристроями 302 зв'язку по лінії 340 і через блок 204 організації міжмережного обміну і лінію 356. Перетворювач 314 обмінюється сигналізацією SS7 з процесором 326 сигналізації по лінії 328. GR-303 спирається на протоколи LAPD і Q.931, встановлені для сигналізації каналу D ЦМІП. Пристрої, які перетворюють сигналізацію каналу D ЦМІП на формат SS7, відомі. Фахівцю у цій галузі техніки зрозуміло, яким чином такий пристрій може бути пристосований для перетворення сигналізації GR-303 на формат SS7. Перетворювач 314 також організує міжмережний обмін між сигналізацією ЦМІП і сигналізацією SS7. Перетворювач 314 обмінюється сигналізацією каналу D з блоком 334 ОМО ЦМІП по лінії 336 і через блок 204 організації міжмережного обміну по лінії 356. Інакше, перетворювач 314 обмінюється сигналізацією каналу D з пристроями 302 зв'язку по лінії 344 і через блок 204 організації міжмережного обміну по лінії 356. Перетворювач 314 обмінюється сигналізацією SS7 з процесором 202 сигналізації по лінії 328. Пристрої з базовими функціями перетворювача 314 відомі у техніці. Фахівцю у цій галузі техніки зрозуміло, як можна пристосувати ці функції при реалізації винаходу. В деяких втіленнях перетворювач 314 буде генерувати і передавати на блок 204 організації міжмережного обміну по лінії 356 керуючі команди для блоку організації міжмережного обміну на прийом вхідних сигналів СДГЧ (сигналізації на двох групах частот) від викликаючої сторони. Це буде, як правило, відбуватися у відповідь на повідомлення установки. Після того, як ці дані отримані блоком 204 організації міжмережного обміну, перетворювач 314 приймає від блоку організації міжмережного обміну по лінії 356 повідомлення, що ідентифікує цифри, набрані викликаючим абонентом. Ці цифри будуть введені в повідомлення SS7, послане до процесора 202 сигналізації. Перетворювач 314 може також подати команду блоку 204 організації міжмережного обміну про видавання зворотного дзвінка викликаючому абоненту на далекому кінці виклику. Блок 204 організації міжмережного обміну видасть викликаючому абоненту на далекому кінці лінії зворотний дзвінок, який вказує, що сторона, яка викликається, на ближньому кінці була оповіщена. При необхідності може бути виданий сигнал зайнятої лінії. Перетворювач 314 може також видати команду блоку 204 організації міжмережного обміну про видавання номеру викликаючого абонента стороні, що викликається. Це можна використовувати для ознаки ІД (ідентифікатора) викликаючого. Перехресний з'єднувач 316 АПД являє собою будь-який пристрій, що забезпечує множину віртуальних з'єднань АПД між блоками 204, 306 і 308 організації міжмережного обміну, шлюзом 318 та мережею 230 АПД. Прикладом перехресного з'єднувача АПД є NEC Model 20. В АПД віртуальні з'єднання можуть призначатися за допомогою ІВТ/ІВК в заголовку елемента. Перехресний з'єднувач 316 АПД може бути настроєний для забезпечення множини з'єднань ІВТ/ІВК між пристроями системи ЛСА. Наведені далі приклади ілюструють можливі конфігурації. ІВТ "А" може передбачатися від блоку 204 організації міжмережного обміну через перехресний з'єднувач 316 АПД до блоку 306 організації міжмережного обміну. ІВТ "В" може передбачатись від блоку 204 організації міжмережного обміну через перехресний з'єднувач 316 АПД до блоку 308 організації міжмережного обміну. ІВТ "С" може передбачатися від блоку 204 організації міжмережного обміну через перехресний з'єднувач 316 АПД і назад до блоку 204 організації міжмережного обміну. ІВТ "D" може передбачатися від блоку 204 організації міжмережного обміну через перехресний з'єднувач 316 АПД до шлюзу 318. ІВТ "Е" може передбачатися від блоку 204 організації міжмережного обміну через перехресний з'єднувач 316 АПД до мережі 320 АПД. Аналогічно, ІВТ можуть бути передбачені між будь-якими з інших пристроїв в мережі ЛСА, включаючи блоки 306 і 308 організації міжмережного обміну, шлюз 318 і мережу 320 АПД. Таким чином, вибір ІВТ по суті визначає вихідне з'єднання до вихідного пристрою. ІВТ можуть використовуватися для диференціації індивідуальних викликів по ІВТ. З'єднання DS3, DS1 і DS0 є дво спрямованими, тоді як з'єднання АПД є односпрямованими. Це означає, що двоспрямовані з'єднання будуть, як правило, вимагати двох з'єднань АПД, по одному на кожен напрям. Це можна забезпечити присвоюванням супровідних ІВТ/ІВК кожному ІВТ/ІВК, що використовується для установки виклику. Блоки організації міжмережного обміну можуть бути настроєні для виклику супровідного ІВТ/ІВК, щоб забезпечити зворотний тракт для двоспрямованого з'єднання. В деяких випадках процесор 202 сигналізації, один або кілька блоків 204, 306 і 308 організації міжмережного обміну і перехресний з'єднувач 316 АПД утворюють транзитний інтерфейс. Наприклад, процесор 202 сигналізації, блок 204 організації міжмережного обміну, перехресний з'єднувач 316 АПД, блок 306 організації міжмережного обміну і блок 308 організації міжмережного обміну утворюють транзитний інтерфейс між пристроями 302 зв'язку, пристроями 304 зв'язку і сервісною платформою. Слід мати на увазі, що комбінація цих пристроїв може бути настроєна, щоб включати в себе функцію транзитного інтерфейсу до шлюзу 318 і мережі 320 АПД через перехресний з'єднувач 316 АПД. В деяких варіантах здійснення процесор 202 сигналізації, блоки 204, 306 і 308 організації міжмережного обміну і перехресний з'єднувач 316 АПД будуть фізично розташовані в одному і тому самому місці. Наприклад, транзитна система буде займати єдине розташування так само, як комутуючий перемикач займає одне розташування. В цьому випадку транзитна система, така як система, описана на фіг.2, фізично та функціонально подібна транзитному комутуючому перемикачу. Однак, природа компонентів системи 102 ЛСА дозволяє виконати транзитну систему розподіленою, якщо це бажано. Наприклад, в альтернативних втіленнях блоки 204, 306 і 308 організації міжмережного обміну і перехресний з'єднувач 316 АПД можуть бути фізично розміщені в одному і тому самому місці, а процесор 202 сигналізації - у віддаленому місці. Шлюз 318 модифікує ідентифікатори ІВТ/ІВК заголовків. Шлюз 318 приймає повідомлення користувача в елементах АНД від перехресного з'єднувача 316 АПД і приймає сигналізацію від процесора 202 сигналізації. Крім того, шлюз 318 приймає сигналізацію і повідомлення користувача в елементах АПД від мережі 320 АПД. Шлюз 318 використовує інформацію в сигналізації для того, щоб замінити ІВТ/ІВК в заголовку елемента АПД. Коли шлюз 318 змінює ІВТ/ІВК заголовку елемента, він змінює ідентифікацію з'єднання для елементів АПД, що містять повідомлення користувача. Завдяки цьому шлюз 318 допомагає спрямовувати елементи АПД між мережею 102 ЛСА і мережею 320 АПД та між пристроями в системі 102 ЛСА за принципом від виклику до виклику. Шляхом такої зміни адресації елементів АПД забезпечується більший доступ до інших локальних мереж, до мереж АПД і до мереж міжміського обміну, тому що адресація вузлів може змінюватись і тому не обмежується малим числом вузлів адресації. Система 102 ЛСА на фіг.3 працює так. Будь-яка послуга може використовуватися для будь-якого виклику. Крім того, будь-який пристрій може використовуватися для підключення будь-якого виклику. Наприклад, блок 204 організації міжмережного обміну, перехресний з'єднувач 316 АПД і шлюз 318 можуть використовуватися для підключення виклику від пристроїв 302 зв'язку до мережі 320 АПД. Інакше, блок 204 організації міжмережного обміну, перехресний з'єднувач 316 АПД і блок 308 організації міжмережного обміну можуть використовуватися для підключення виклику від пристроїв 302 зв'язку до сервісної платформи 312. Крім того, блок 204 організації міжмережного обміну, перехресний з'єднувач 316 АПД і блок 306 організації міжмережного обміну можуть використовуватися для підключення виклику від пристроїв 302 зв'язку до пристроїв 304 зв'язку. Так само пристрої в системі 102 ЛСА можуть використовуватися для підключення виклику між пристроями 304 зв'язку і мережею 320 АПД, між пристроями 304 зв'язку і сервісною платформою 310, між пристроями 302 зв'язку та сервісною платформою 312 і між іншими пристроями. Крім того, перетворювач 314 і блок 204 організації міжмережного обміну можуть використовуватися для переносу і організації міжмережного обміну сигналізації з процесором 202 сигналізації. Наприклад, сигналізація ЦМІП і сигналізація GR-303 обмінюються з сигналізацією SS7 перетворювачем 314. В системі 102 ЛСА СДО РСК/СК в пристроях 302 зв'язку можуть здійснювати зв'язок з іншими пристроями системи. В одному випадку СДО РСК/СК ініціює виклик по з'єднанню 332. Цей виклик використовує сигналізацію в смузі. Цей виклик перетворюється блоком 334 ОМО ЦМІП на сигналізацію ЦМІП, що передається по лінії 336, і на повідомлення користувача широкосмугового каналу ЦМІП, що передаються на з'єднання 338. І сигналізація, і повідомлення користувача переносяться до блоку 204 організації міжмережного обміну. Блок 204 організації міжмережного обміну переносить сигналізацію до перетворювача 314 по лінії 356. Перетворювач 314 перетворює сигналізацію ЦМІП на аналогову сигналізацію SS7, що передається до процесора 202 сигналізації по лінії 328. Процесор 202 сигналізації обробляє цю сигналізацію, щоб визначити з'єднання. Процесор 202 сигналізації передає керуюче повідомлення на блок 204 організації міжмережного обміну з вибраним з'єднанням 338. На основі керуючого повідомлення блок 204 організації міжмережного обміну організує міжмережний обмін повідомлень користувача з ЦМІП в елементи АПД, які ідентифікують вибране з'єднання 358, і переносить елементи АПД на вибране з'єднання. Звідси перехресний з'єднувач 316 АПД спрямовує елементи АПД на вибране передбачене з'єднання. Вибране передбачене з'єднання може бути, наприклад, з'єднанням 364 до шлюзу 318. Пристрої GR-303 в пристроях 302 зв'язку також можуть підключати виклики до інших пристроїв системи. В одному випадку пристрій GR-303 ініціює виклик. Сигналізація GR-303 переноситься по лінії 340 до блоку 204 організації міжмережного обміну. Повідомлення користувача GR-303 переносяться по з'єднанню 342 до блоку 204 організації міжмережного обміну. Блок 204 організації міжмережного обміну переносить цю сигналізацію до перетворювача 314 по лінії 356. Перетворювач 314 перетворює сигналізацію GR-303 на аналогову сигналізацію SS7, що передається на процесор 202 сигналізації по лінії 328. Процесор 202 сигналізації обробляє цю сигналізацію, щоб визначити з'єднання. Процесор 202 сигналізації передає керуюче повідомлення на блок 204 організації міжмережного обміну з вибраним з'єднанням 338. На основі цього керуючого повідомлення блок 204 організації міжмережного обміну організує міжмережний обмін повідомлень користувача з GR-303 в елементи АПД, які ідентифікують вибране з'єднання 358, і переносить елементи АПД на вибране з'єднання. Звідси перехресний з'єднувач 316 АПД спрямовує елементи АПД на вибране передбачене з'єднання. Вибраним передбаченим з'єднанням може бути, наприклад, з'єднання 360 до блоку 306 організації міжмережного обміну, що веде до пристрою МЧП в пристроях 304 зв'язку. В цьому випадку блок 306 організації міжмережного обміну організує міжмережний обмін елементів АПД до вибраного з'єднання DS0, що призначається керуючим повідомленням від процесора 202 сигналізації. Блок 306 організації міжмережного обміну потім переносить відформатовані в МЧП повідомлення користувача на з'єднання 354 і переносить сигналізацію по лінії 352. На доповнення до цього, виклик може ініціювати СДО ЦМІП в пристроях 302 зв'язку. СДО ЦМІП буде передавати сигналізацію по лінії 344, повідомлення користувача - в широкосмуговому каналі по з'єднанню 346. Блок 204 організації міжмережного обміну приймає як сигналізацію, так і повідомлення користувача. Блок 204 організації міжмережного обміну переносить сигналізацію до перетворювача 314 по лінії 356. Перетворювач 314 перетворює сигналізацію ЦМІП на аналогову сигналізацію SS7, що передається до процесора 202 сигналізації по лінії 328. Процесор 202 сигналізації обробляє цю сигналізацію, щоб визначити з'єднання. Процесор 202 сигналізації передає керуюче повідомлення на блок 204 організації міжмережного обміну з вибраним з'єднанням 338. Блок 204 організації міжмережного обміну організує міжмережний обмін повідомлень користувача з ЦМІП в елементи АПД, які ідентифікують вибране з'єднання 358, і переносить елементи АПД на вибране з'єднання. Звідси перехресний з'єднувач 316 АПД спрямовує елементи АПД у вибране передбачене з'єднання. Вибраним передбаченим з'єднанням може бути, наприклад, з'єднання 362 до блоку 308 організації міжмережного обміну, що веде до сервісної платформи 312. Якщо сервісна платформа 312 здатна до АПД, ніякої організації міжмережного обміну не потрібно. Блок 308 організації міжмережного обміну передає повідомлення користувача по з'єднанню 370. Якщо сервісна платформа 312 є пристроєм МЧП, блок 308 організації міжмережного обміну буде організовувати міжмережний обмін елементів АПД до DS0, що веде до сервісної платформи. Звичайно, ініціювати виклик можуть і інші пристрої МЧП по з'єднанню 348 DS3 або з'єднанню 350 ОС-3. Виклик буде оброблятися блоком 204 організації міжмережного обміну і процесором 202 сигналізації аналогічно до описаних вище способів. Однак, якщо виклик передається по оптичному середовищу, такому як з'єднання 350 ОС-3, блок 204 організації міжмережного обміну буде перетворювати виклик на електричний формат. Цього можна досягнути за допомогою звичайних опто-електричних перетворювачів. Виклики, передані з блоку 204 організації міжмережного обміну з оптичним пристроєм по з'єднанню 350 ОС-3, будуть перетворюватися на оптичний формат з використанням звичайного електро-оптичного перетворювача. В будь-якому випадку з'єднання 348 по DS3 або з'єднання 350 по ОС-3, перетворене на електричний формат, сигналізація і повідомлення користувача демультиплексуються на рівень DS0. Аналогічно, з'єднання з пристроями в пристроях 302 зв'язку по з'єднанню 348 DS3 або з'єднанню ОС-3, перед тим, як їх перетворюють на оптичний формат, спочатку мультиплексуються з DS0 в необхідний рівень DS або ОС. Фіг.4 ілюструє компоненти і роботу сервісних платформ 310 і 312 по фіг.3 в системі 102 ЛСА. Оскільки сервісні платформи 310 і 312 однакові, буде описано лише одну сервісну платформу 310. Сервісна платформа 310 містить сервісну базу 402 даних, центральний комп'ютер 404, перший процесор 406 носіїв інформації і другий процесор 408 носіїв інформації. Однак, сервісна платформа може мати більше або менше процесорів носіїв інформації на доповнення до інших пристроїв. Центральний комп'ютер 404 здійснює зв'язок з першим процесором 406 носіїв інформації через лінію 410, з другим процесором 408 носіїв інформації через лінію 412 і з сервісною базою 402 даних через лінію 414. Більш прийнятним є те, щоб лінії 410, 412 і 414 були або ЛМ, або шиною даних. Процесор 202 сигналізації здійснює зв'язок з центральним комп'ютером 404 через лінію 416 і з сервісною базою 402 даних через лінію 418. Повідомлення користувача переносяться між елементами мережі зв'язку на з'єднаннях. Блок 204 організації міжмережного обміну здійснює зв'язок з пристроями 302 зв'язку через різні з'єднання, з першим процесором 406 носіїв інформації через з'єднання 368А, а з другим процесором 408 носіїв інформації через з'єднання 368В. Центральний комп'ютер 404 являє собою сервісний вузловий менеджер, який управляє кожним пристроєм на сервісному вузлі або сервісній платформі 310. Центральний комп'ютер 404 приймає процесорне керуюче повідомлення від процесора 202 сигналізації. Процесорне керуюче повідомлення видає команду центральному комп'ютеру 404, як обробляти повідомлення користувача і яку прикладну програму використовувати в процесорах 406 і 408 носіїв інформації для обробки повідомлень користувача. Центральний комп'ютер 404 управляє обробкою повідомлень користувача в процесорах 406 і 408 носіїв інформації і повертає результати оброблених даних процесору 202 сигналізації в сигналі даних центрального комп'ютера. Центральний комп'ютер 404 може видавати команду процесорам 406 і 408 носіїв інформації повернути оброблені повідомлення користувача блоку 204 організації міжмережного обміну, щоб передати їх назад до пристроїв 302 зв'язку. Центральний комп'ютер 404 може також послати центральне керуюче повідомлення процесору 202 сигналізації з керуючими командами, такими як повідомлення виконання послуги або повідомлення-запит на зміну послуги. Сервісна база 402 даних являє собою логічно централізований пристрій зберігання даних, з якого процесор 202 сигналізації або центральний комп'ютер 404 можуть одержувати дані пристроїв. Сервісна база 402 даних має два набори параметрів користувачів або пристроїв. По-перше, сервісна база 402 даних має сервісні підписні дані та опції обробки, які вказують послуги, до яких має доступ конкретний виклик, пристрій зв'язку або інший пристрій. По-друге, сервісна база 402 даних має сервісні дані, що зберігаються для конкретного пристрою зв'язку та іншого пристрою. Сервісні дані включають в себе таку інформацію, як передача мовних повідомлень, передача факсимільних повідомлень та електронна пошта. Процесори 406 і 408 носіїв інформації містять прикладні програми, що обробляють повідомлення користувача. Процесори 406 і 408 виконують таку обробку, як виявлення і отримання тонального сигналу. Процесори носіїв інформації збирають будь-яку інформацію з повідомлень користувачів, яка потрібна для виконання прикладної програми або маніпулювання повідомленнями користувача. Процесори 406 і 408 носіїв інформації виконують прикладні програми, які обробляють мову, тональні сигнали, смугові потоки даних або позасмугові потоки даних. Процесори 406 і 408 носіїв інформації повідомляють результати обробки оброблених даних центральному комп'ютеру 404 або процесору 202 сигналізації в сигналі даних носія. В деяких випадках необроблені дані з повідомлень користувача переносяться на центральний комп'ютер 404 для подальшої обробки. Пристрої 302 зв'язку можуть передавати виклик. Сигналізація виклику передається процесору 202 сигналізації так, що процесор 202 сигналізації може спрямовувати виклик до підхожого пристрою. Повідомлення користувача передаються до блоку 204 організації міжмережного обміну для транспортування до підхожого пристрою, такого як процесори 406 і 408 носіїв інформації. Після того, як повідомлення користувача оброблено, вони передаються від процесорів 406 або 408 носіїв інформації через блок 204 організації міжмережного обміну і назад до пристроїв 302 зв'язку. Пристрої 302 зв'язку можуть передавати виклик у різноманітних форматах, включаючи СК, РСК, ЦМІП, Ш-ЦМІП і GR-303, та по множині середовищ, що передають, включаючи МЧП, СІНОПМ і СЦІ. Згідно з фіг.4, робота сервісної платформи 310 дає змогу процесору 202 сигналізації управляти центральним комп'ютером 404 і процесорами 406 і 408 носіїв інформації, які обробляють повідомлення користувача, що проходять через систему. Процесор 202 сигналізації вибирає з'єднання, необхідні для підключення пристроїв в системі 102 ЛСА. Виклик приймається в сервісну платформу 310 від пристроїв 302 зв'язку. Сигналізація виклику передається від пристроїв 302 зв'язку до процесора 202 сигналізації. Повідомлення користувача передаються в елементах АПД від пристроїв 302 зв'язку до блоку 204 організації міжмережного обміну. Процесор 202 сигналізації обробляє характеристики виклику до сигналізації виклику. На основі цієї обробки характеристик виклику процесор 202 сигналізації визначає, яку послугу вимагає виклик та який центральний комп'ютер і процесор носія та яке застосування в процесорі носія можуть забезпечити цю послугу. Однак, інколи характеристики виклику недостатні для визначення специфічного пристрою зв'язку або іншого пристрою, яке запитує послугу, або для визначення бажаної специфічної запитаної послуги. Це може трапитись, наприклад, коли пристрій набирає номер "800" для отримання доступу до послуги викликаючої карти. У такій ситуації виклик не містить ОРС пристрою та іншої інформації маршрутизуючої етикетки, яка дає змогу процесору сигналізації визначити пристрій призначення. Процесор 202 сигналізації може тоді викликати прикладну програму в процесорі 202 сигналізації або процесорі 406 носія, що може взаємодіяти з викликом для визначення тотожності пристрою або бажаної послуги. Крім того, процесор 202 сигналізації може запитати пункт управління сигналом (ПУС) (не показаний) або сервісну базу 402 даних через лінію 418. Це дозволить процесору 202 сигналізації отримати сервісні опції, сервісні дані та інформацію маршрутизації для виклику, щоб визначити потрібну комбінацію сигнальної обробки, бази даних і з'єднань, що забезпечує елементи для надання послуги. Сигналізація виклику обробляється, і процесор 202 сигналізації визначає ресурс, необхідний для обробки запиту на послугу. Процесор 202 сигналізації потім посилає до вибраного центрального комп'ютера 404 процесорне керуюче повідомлення, яке призначає прикладну програму, що повинна обробляти повідомлення користувача. На доповнення до цього, на основі обробленої сигналізації виклику процесор 202 сигналізації вибирає з'єднання від блоку 204 організації міжмережного обміну до процесора 406 носіїв інформації, вибраного для обробки повідомлень користувача. Процесор 202 сигналізації посилає процесорне керуюче повідомлення до блоку 204 організації міжмережного обміну для динамічного підключення виклику у реальному часі до процесору 406 носіїв інформації в з'єднанні та для перетворення повідомлень користувача в блоці 204 організації міжмережного обміну з елементів АПД на формат, сумісний з вибраним процесором 406 носія. Блок 204 організації міжмережного обміну приймає як повідомлення користувача від пристроїв 302 зв'язку, так і процесорне керуюче повідомлення від процесора 202 сигналізації. Блок 204 організації міжмережного обміну перетворює елементи АПД, що містять повідомлення користувача, до виду, сумісного з вибраним процесором 406 носіїв інформації. В загальному випадку елементи АПД перетворюються на формат МЧП. Блок 204 організації міжмережного обміну використовує потім інформацію, отриману з процесорного керуючого повідомлення, для спрямування повідомлень користувача до вибраного процесору 406 носіїв інформації по вибраному з'єднанню. Повідомлення користувача приймаються у вибраному процесорі 406 носіїв інформації. Крім того, центральний комп'ютер 404 передає процесору 406 носіїв інформації центральне керуюче повідомлення, що вказує процесору 406, яку прикладну програму використовувати, і надає інші керуючі повідомлення для управління обробкою повідомлень користувача. Процесор 406 носіїв інформації обробляє повідомлення користувача згідно з керуючими командами від центрального комп'ютера 404. Процесор 406 носіїв інформації потім повідомляє результати обробки центральному комп'ютеру 404 в сигналі процесора носіїв інформації, а також передає оброблені повідомлення користувача блоку 204 організації міжмережного обміну. Центральний комп'ютер 404 може потім обслуговувати оброблені результати. Центральний комп'ютер 404 переносить оброблені результати, з подальшим обслуговуванням або без нього, до процесора 202 сигналізації в центральному керуючому повідомленні. Це центральне керуюче повідомлення може запитати про роз'єднання центрального комп'ютера 404 і зв'язаного процесора 406 носіїв інформації, тому що обробку виконано, або він може запитати іншу послугу або інший процесор 408 носіїв інформації. Коли процесор 202 сигналізації приймає центральне керуюче повідомлення, він може дати команду блоку 204 організації міжмережного обміну перенести оброблені повідомлення користувача до пристроїв 302 зв'язку або іншому пристрою зв'язку. Крім того, процесор 202 сигналізації може дати команду блоку 204 організації міжмережного обміну перенести оброблені повідомлення користувача до іншої сервісної платформи або іншого процесора 408 носіїв інформації на тій самій сервісній платформі 310. Якщо обробку виконано, блоку 204 організації міжмережного обміну буде передано команду від процесора 202 сигналізації роз'єднати з'єднання з процесором 406 носіїв інформації, згідно з якою це з'єднання буде роз'єднано. Варіанти втілення блоку організації міжмережного обміну відповідно до фіг.5-6 Фіг.5 ілюструє варіант здійснення мультиплексора 502 організації міжмережного обміну АПД (мультиплексора), який підходить для цього винаходу. Однак, можуть використовуватися і інші мультиплексори, які підтримують вимоги винаходу. Мультиплексор 502 організації міжмережного обміну АПД має керуючий інтерфейс 504, інтерфейс 506 OC-N/CTC-N, інтерфейс 508 DS3, інтерфейс 510 DS1, інтерфейс 512 DS0, сигнальний процесор 514, рівень 516 адаптації АПД (РАА), інтерфейс 518 ОС-М/СТС-М та інтерфейс 520 ЦМІП/GR-303. Керуючий інтерфейс 504 приймає повідомлення від процесора 522 сигналізації. Зокрема, керуючий інтерфейс 504 ідентифікує з'єднання DS0 і призначення віртуальних з'єднань в керуючих повідомленнях від процесора 522 сигналізації. Ці призначення надаються для виконання рівню 516 адаптації АПД. Кожен з зазначених інтерфейсів, в тому числі інтерфейс 506 OC-N/CTC-N, інтерфейс 508 DS3, інтерфейс 510 DS1, інтерфейс 512 DS0 та інтерфейс 520 ЦМІП/GR-303, може приймати виклики, включаючи повідомлення користувача, від пристрою 524 зв'язку. Аналогічно, інтерфейс 518 ОС-М/СТС-М може приймати виклики, включаючи повідомлення користувача, від пристрою 526 зв'язку. Інтерфейс 506 OC-N/CTC-N приймає сигнали зв'язку, відформатовані в OC-N, і сигнали зв'язку, відформатовані в CTC-N, і перетворює сигнали зв'язку з форматів OC-N і CTC-N на формат DS3. Інтерфейс 508 DS3 приймає сигнали зв'язку в форматі DS3 і перетворює ці сигнали зв'язку на формат DS1. Інтерфейс 508 DS3 може приймати DS3 від інтерфейсу 506 OC-N/CTC-N або від зовнішнього з'єднання. Інтерфейс 510 DS1 приймає сигнали зв'язку в форматі DS1 і перетворює ці сигнали зв'язку на формат DS0. Інтерфейс 510 DS1 може приймати DS1 від інтерфейсу 508 DS3 або від зовнішнього з'єднання. Інтерфейс 512 DS0 приймає сигнали зв'язку в форматі DS0 і забезпечує інтерфейс до РАА 516. Інтерфейс 520 ЦМІП/GR-303 приймає сигнали зв'язку в форматі ЦМІП або форматі GR-303 і перетворює ці сигнали зв'язку на формат DS0. Крім того, кожний інтерфейс може так само передавати сигнали до пристрою 524 зв'язку. Інтерфейс 518 ОС-М/СТС-М забезпечує прийом елементів АПД від РАА 516 і передачу цих елементів АПД по з'єднанню до пристрою 526 зв'язку. Інтерфейс 518 ОС-М/СТС-М може також приймати елементи АПД в форматі ОС або СТС і передавати їх до РАА 516. Рівень адаптації АПД (РАА) 516 містить як підрівень збіжності, так і підрівень сегментації й перекомпонування (ПІП). РАА 516 забезпечує прийом інформації пристрою, що ініціює виклик, у форматі DS0 від інтерфейсу 512 DS0 і перетворення інформації пристрою, що ініціює виклик, на елементи АПД. РАА відомі в рівні техніки, та інформація про РАА надається документом І.363 Міжнародного телекомунікаційного союзу (МТС). РАА для мовних сигналів зв'язку описаний в патентній заявці США №08/395745 від 28 лютого 1995 року на "Обробку елементів для передачі мови". РАА 516 одержує від керуючого інтерфейсу 504 ідентифікатор віртуального тракту (ІВТ) та ідентифікатор віртуального каналу (ІВК) для кожного DS0 для кожного з'єднання виклику. РАА 516 також одержує ідентифікацію одного DS0 для кожного виклику (або кількох DS0 для Ν х 64 викликів). ΡΑА 516 потім переносить інформацію пристрою, що ініціює виклик, між ідентифікованим DS0 та ідентифікованим віртуальним з'єднанням АПД. Якщо це бажано, підтвердження того, що призначення виконані, може посилатись назад до процесора 522 сигналізації. Виклики з множиною DS0 по 64 кілобіт на секунду (кб/с) відомі як виклики Ν х 64. Якщо бажано, РАА 516 може бути настроєний на прийом керуючих повідомлень через керуючий інтерфейс 504 для викликів Ν х 64. Як обговорювалося вище, мультиплексор 502 організації мїжмережного обміну також працює з викликами у протилежному напрямку, тобто у напрямку від інтерфейсу 518 ОС-М/СТС-М до інтерфейсу 512 DS0, включаючи виклики, що збуджуються від інтерфейсу 510 DS1, інтерфейсу 508 DS3, інтерфейсу 506 ОС-N/CTC-N та інтерфейсу 520 ЦМІП/GR-303. Для цього трафіка ІВТ/ІВК вже вибрані, і трафік маршрутизовано через перехресний з'єднувач (не показаний). В результаті РАА 516 потребує тільки ідентифікації попередньо призначеного DS0 для вибраного ІВТ/ІВК. Цього можна досягнути з використанням таблиці перетворення. В альтернативних втіленнях процесор 522 сигналізації може видати це призначення ІВТ/ІВК до РАА 516 через керуючий інтерфейс 504. Спосіб обробки кількох ІВТ/ІВК розглядається в патентній заявці №08/653852 від 28 травня 1996 року на "Систему зв'язку з системою обробки з'єднань". З'єднання DSO є двоспрямованими, а з'єднання АПД є, як правило, односпрямованими. В результаті два віртуальні з'єднання в протилежних напрямках будуть звичайно запитуватися для кожного DS0. Фахівцям у цій галузі техніки повинно бути зрозуміло, як цього можна досягнути в контексті винаходу. Наприклад, можна передбачити перехресний з'єднувач з другим набором ІВТ/ІВК в протилежному напрямку як вхідні ІВТ/ІВК. Для кожного виклику мультиплексори організації міжмережного обміну АПД будуть настроєні для автоматичного виклику цього другого ІВТ/ІВК, щоб забезпечити двоспрямоване віртуальне з'єднання для сполучення з двоспрямованими DS0 на виклику. В деяких втіленнях може бути бажано вбудувати засоби цифрової сигнальної обробки в рівень DS0. Наприклад, в цьому винаході цифрова сигнальна обробка використовується для виявлення запуску виклику. Може бути також бажаним застосувати луна-заглушення або шифрування для вибраних каналів DSO. В цих втіленнях сигнальний процесор 514 буде включений або окремо (як показане), або як частина інтерфейсу 512 DS0. Процесор 522 сигналізації має бути конфігурований для відправлення керуючих повідомлень до мультиплексора 502 організації міжмережного обміну АПД для реалізації конкретних властивостей в конкретних каналах DS0. Фіг.6 ілюструє інше виконання мультиплексора 602 організації міжмережного обміну АПД (мультиплексора), який є придатним для цього винаходу. Мультиплексор 602 організації міжмережного обміну АПД має керуючий інтерфейс 604, електричний/оптичний (Е/О) інтерфейс 606 CTM-N, інтерфейс 608 Е3, інтерфейс 610 Е1, інтерфейс 612 Е0, процесор 614 сигналізації, рівень 616 адаптації АПД (РАА), електричний/оптичний (Е/О) інтерфейс 618 СТМ-М та інтерфейс 620 системи сигналізації приватної цифрової мережі (ССПЦМ). Керуючий інтерфейс 604 приймає повідомлення від процесора 622 сигналізації. Зокрема, керуючий інтерфейс 604 ідентифікує з'єднання Е0 та призначення віртуальних з'єднань в керуючих повідомленнях від процесора 622 сигналізації. Ці призначення надаються для реалізації не рівні 616 адаптації АПД. Е/О інтерфейс 606 CTM-N, інтерфейс 608 Е3, інтерфейс 610 Е1, інтерфейс 612 Е0 та інтерфейс 620 ЦМІП/GR-303 кожен може приймати виклики, включаючи повідомлення користувача, від пристрою 624 зв'язку. Аналогічно, Е/О інтерфейс 618 СТМ-М може приймати виклики, включаючи повідомлення користувача, від пристрою 626 зв'язку. Е/О інтерфейс CTM-N приймає електричні або оптичні сигнали зв'язку, відформатовані в CTM-N, та перетворює сигнали зв'язку з електричного формату CTM-N або оптичного формату CTM-N на формат Е3. Інтерфейс 608 Е3 приймає сигнали зв'язку в форматі Е3 і перетворює ці сигнали зв'язку на формат Е1. Інтерфейс 608 Е3 може приймати Е3 від Е/О інтерфейсу 606 CTM-N або від зовнішнього з'єднання. Інтерфейс 610 Е1 приймає сигнали зв'язку в форматі Е1 і перетворює ці сигнали зв'язку на формат Е0. Інтерфейс 610 Е1 може приймати Е1 від Е/О інтерфейсу 606 CTM-N або інтерфейсу 608 Е3 або від зовнішнього з'єднання. Інтерфейс 612 Е0 приймає сигнали зв'язку в форматі Е0 і забезпечує інтерфейс до РАА 616. Інтерфейс 620 ССПЦМ приймає сигнали зв'язку в форматі ССПЦМ і перетворює ці сигнали зв'язку на формат Е0. Крім того, кожний інтерфейс може так само передавати сигнали до пристрою 624 зв'язку. Е/О інтерфейс 618 СТМ-М забезпечує прийом елементів АПД від РАА 616 і передачу цих елементів АПД по з'єднанню до пристрою 626 зв'язку. Е/О інтерфейс 618 СТМ-М може також приймати елементи АПД в Е/О форматі СТМ-М і передавати їх до РАА 616. РАА 616 містить підрівень збіжності та підрівень сегментації і перекомпонування (ПІП). РАА 616 забезпечує прийом інформації пристрою, що ініціює виклик, у форматі Е0 від інтерфейсу 612 Е0 і для перетворення інформації пристрою, що ініціює виклик, на елементи АПД. РАА 616 одержує від керуючого інтерфейсу 604 ідентифікатор віртуального тракту та ідентифікатор віртуального каналу для кожного Е0 для кожного з'єднання виклику. РАА 616 також одержує ідентифікацію для кожного виклику. РАА 616, потім переносить інформацію пристрою, що ініціює виклик, між ідентифікованим ЕО та ідентифікованим віртуальним з'єднанням АПД. Якщо це бажано, підтвердження того, що призначення виконані, може відсилатись назад до процесора 622 сигналізації. Якщо бажано, РАА 616 може бути настроєний на прийом керуючих повідомлень через керуючий інтерфейс 604 для викликів Ν х 64. Як обговорювалося вище, мультиплексор 602 організації міжмережного обміну також працює з викликами у протилежному напрямку, тобто у напрямку від Е/О інтерфейсу 618 СТМ-М до інтерфейсу 612 Е0, включаючи виклики, збуджувані від інтерфейсу 610 Е0, інтерфейсу 608 Е3, Е/О інтерфейсу 606 CTM-N та інтерфейсу 620 ССПЦМ. Для цього трафіка ІВТ/ІВК вже вибрані, і трафік маршрутизований через перехресний з'єднувач (не показаний). В результаті ΡΑА 616 потребує лише ідентифікації попередньо призначеного Е0 для вибраного ІВТ/ІВК. Цього можна досягнути за допомогою таблиці перетворення. В альтернативних варіантах здійснення процесор 622 сигналізації може видати призначення ІВТ/ІВК до ΡΑА 616 через керуючий інтерфейс 604. З'єднання Е0 є двоспрямованими, а з'єднання АПД є, як правило, односпрямованими. В результаті два віртуальні з'єднання в протилежних напрямках будуть як правило запитуватися для кожного Е0. Фахівцям повинно бути ясно, як цього можна досягнути в контексті винаходу. Наприклад, можна передбачити перехресний з'єднувач з другим набором ІВТ/ІВК в протилежному напрямку в якості вхідних ІВТ/ІВК. Для кожного виклику мультиплексори організації міжмережного обміну АПД будуть настроєні на автоматичний виклик цього другого ІВТ/ІВК, щоб забезпечити двоспрямоване віртуальне з'єднання для сполучення з двоспрямованими Е0 на виклику. В деяких випадках може бути бажаним вбудувати засоби цифрової сигнальної обробки в рівень Е0. Наприклад, у цьому винаході цифрова сигнальна обробка використовується для виявлення запуску виклику. Може бути також бажаним застосувати луна-заглушення. В цих варіантах втілення сигнальний процесор 614 буде включено або окремо (як показано), або як частина інтерфейсу 612 Е0. Процесор 622 сигналізації буде конфігуровано для відсилання керуючих повідомлень до мультиплексора 602 організації міжмережного обміну АПД для втілення конкретних властивостей в конкретних каналах Е0. Процесор сигналізації відповідно до фіг.7-17 Процесор сигналізації визначається як адміністратор виклику/з'єднання (АВЗ); він приймає та обробляє сигналізацію викликів зв'язку і керуючі повідомлення, щоб вибирати з'єднання, які встановлюють тракти для викликів. В більш прийнятному втіленні АВЗ обробляє сигналізацію SS7 для вибору з'єднань для виклику. Обробка АВЗ обговорюється в патентній заявці США з номером патентного повіреного 1148 на "Систему зв'язку", права на яку належать заявнику даної заявки. На доповнення до вибору з'єднань АВЗ виконує численні інші функції в контексті обробки викликів. Він може не тільки управляти маршрутизацією і вибирати дійсні з'єднання, але він також може перевіряти дійсність викликаючої сторони, управляти луна-заглушувачами, генерувати інформацію рахунків, викликати функції інтелектуальної мережі, звертатися до віддалених баз даних, керувати трафіком і зрівноважувати мережні навантаження. Фахівцю у цій галузі техніки повинно бути ясно, як описаний нижче АВЗ можна пристосувати для роботи в наведених вище застосуваннях. Фіг.7 зображує можливий варіант АВЗ. Можливі й інші варіанти здійснення АВЗ. У варіанті відповідно до фіг.7 АВЗ 702 управляє мультиплексором міжмережного обміну АПД (мультиплексором), що виконує міжмережне сполучення DS0 і ІВТ/ІВК. Однак, АВЗ може управляти іншими пристроями зв'язку і з'єднаннями в інших варіантах виконання. АВЗ 702 містить платформу 704 сигналізації, керуючу платформу 706 і прикладну платформу 708. Кожна з платформ 704, 706 і 708 зв'язана з рештою платформ. Платформа 704 сигналізації зовнішньо зв'язана з системами SS7, зокрема, з системами, що мають модуль передачі повідомлень (МПП), модуль користувачів ЦМІП (МКІМ), модуль управління з'єднаннями сигналізації (МУЗС), прикладний модуль інтелектуальної мережі (ПМІМ) та прикладний модуль здійснення транзакций (ПМТ). Керуюча платформа 706 зовнішньо з'єднана для забезпечення управління мультиплексорами, управління луна-сигналами, управління ресурсами, виставленням рахунків та операціями. Платформа 704 сигналізації містить рівні 1-3 МПП, функції МКІМ, ПМТ, МУЗС, ПМІМ та забезпечує передачу і прийом повідомлень SS7. Функції МКІМ, ПМТ, МУЗС і ПМІМ використовують МПП для передачі та прийому повідомлень SS7. Всі разом ці функції називаються "стек SS7" і добре відомі. Програмне забезпечення, необхідне фахівцю для настройки стека SS7, комерційно доступне, наприклад, від компанії Trillium. Керуюча платформа 706 складається з різних зовнішніх інтерфейсів, включаючи інтерфейс мультиплексорів, інтерфейс луна-сигналів, інтерфейс управління ресурсами, інтерфейс виставлення рахунків та операційний інтерфейс. Інтерфейс мультиплексорів обмінюється повідомленнями, принаймні, з одним мультиплексором. Ці повідомлення містять призначення DS0 для ІВТ/ІВК, підтвердження та інформацію стану. Інтерфейс керування луна-сигналами обмінюється повідомленнями з системами управління луна-сигналами. Повідомлення, якими обмінюються з системами керування луна-сигналами, можуть включати в себе команди на включення або відключення луна-заглушення на конкретних DS0, підтвердження та інформацію стану. Інтерфейс управління ресурсами обмінюється повідомленнями з зовнішніми ресурсами. Прикладами таких ресурсів є пристрої, які реалізують перевірку неперервності, шифрування, стискання, виявлення/передачу тонального сигналу, виявлення мовного сигналу і відсилання повідомлень. Повідомлення, якими обмінюються з ресурсами, являють собою команди застосування ресурсу до конкретних DS0, підтвердження та інформацію стану. Наприклад, повідомлення може видати команду ресурсу перевірки неперервності забезпечити кільцеву перевірку або посилати і виявляти тональний сигнал для перевірки неперервності. Інтерфейс виставлення рахунків передає відповідну інформацію рахунків до системи виставлення рахунків. Як правило, інформація рахунків включає в себе сторони для виклику, моменти часу для виклику і будь-які спеціальні ознаки, застосовні до виклику. Операційний інтерфейс забезпечує конфігурування та управління КВЗ 702. Фахівцю у цій галузі техніки повинно бути ясно, як розробити програмне забезпечення для інтерфейсів в керуючій платформі 706. Прикладна платформа 708 призначена для обробки інформації сигналізації від платформи 704 сигналізації, щоб вибрати з'єднання. Ідентифікація вибраних з'єднань подається на керуючу платформу 706 для інтерфейсу мультиплексорів. Прикладна платформа 708 реагує на підтвердження вірогідності, переклад, маршрутизацію, управління викликом, винятки, екранування та обробку помилок. На доповнення до забезпечення вимог управління для мультиплексорів прикладна платформа 708 забезпечує також вимоги щодо керування луна-сигналами і управління ресурсами для відповідного інтерфейсу керуючої платформи 706. Крім того, прикладна платформа 708 генерує інформацію сигналізації для передачі платформою 704 сигналізації. Інформація сигналізації може являти собою повідомлення МКІМ, ПМІМ або ПМТ для зовнішніх мережних елементів. Необхідна інформація для кожного виклику зберігається в блоці управління викликом (БУВ) для виклику. БУВ може використовуватися для прослідковування виклику і виставлення рахунків. Прикладна платформа 708 працює в загальному випадку відповідно до базової моделі виклику (БМВ), що її визначено МТС (ITU). Зразок БМВ створюється для обробки кожного виклику. БМВ включає в себе процедуру ініціювання і процедуру завершення. Прикладна платформа 708 включає в себе службову функцію перемикання (СПФ), що використовується для виклику службової керуючої функції (СКФ). Як правило, СКФ міститься в службовому пункті управління (СПУ). СКФ запитується повідомленнями ПМТ та ПМІМ. Процедури ініціювання і завершення будуть звертатися до віддалених баз даних з функціями інтелектуальної мережі (ІНМ) через функцію СПФ. Програмні вимоги для прикладної платформи 708 можуть надаватися на мові специфікацій і опису (МСО), визначеній в документі ITU-T Z.100. МСО може перетворюватись на код С. У міру вимог для встановлення носія може додаватися додатковий код С та C++. АВЗ 702 може складатися з описаного вище програмного забезпечення, завантаженого в комп'ютер. Цей комп'ютер може являти собою FT-Sparc 600 фірми Integrated Micro Products (IMP), що використовує операційну систему Solaris звичайні системи баз даних. Може бути бажано використовувати здатність мультиобробки повідомлень операційної системи Unix. З фіг.7 можна бачити, що прикладна платформа 708 обробляє інформацію сигналізації для управління численними системами і забезпечення з'єднань викликів і послуг. Сигналізація SS7 обмінюється з зовнішніми компонентами через платформу 704 сигналізації, а керуюча інформація обмінюється з зовнішніми системами через керуючу платформу 706. Більш прийнятно, АВЗ 702 не вбудовується в ЦП (центральний процесор) перемикача, що зв'язаний з перемикальною матрицею. На відміну від СПУ, АВЗ може обробляти повідомлення МКІМ незалежно від запитів ПМТ. Позначення для повідомлень SS7 Повідомлення SS7 загальновідомі. Як правило використовуються позначки для різних повідомлень SS7. Фахівцям відомі такі позначення повідомлень: АСМ - повідомлення виконання адреси ANM - відповідне повідомлення BLO - блокування BLA - підтвердження блокування CPG - проходження виклику CRG - інформація завантаження CGB - блокування групи каналів CGBA - підтвердження блокування групи каналів GRS - скидання групи каналів GRA - підтвердження скидання групи каналів CGU - розблокування групи каналів CGUA - підтвердження розблокування групи каналів CQM - запит групи каналів CQR - відповідь на запит групи каналів CRM - повідомлення резервування каналу CRA - підтвердження резервування каналу CVT - перевірка правильності каналу CVR - відповідь перевірки правильності каналу CFN - збій ПВІ - неперервність CCR - запит перевірки неперервності ЕХМ - повідомлення виходу INF - інформація INR - запит інформації ІАМ - початкова адреса LPA - підтвердження кільцевої перевірки РАМ - проходження REL - роз'єднання RLC - завершення роз'єднання RSC - скидання каналу RES - поновлення SUS - припинення UBL - розблокування UBA - підтвердження розблокування UCIC - код ідентифікації непідготовленого каналу. Таблиці АВЗ Обробка виклику, як правило, має два аспекти. По-перше, або з'єднання, що надходить, або "ініціююче" з'єднання розпізнається процедурою ініціювання виклику. Наприклад, початкове з'єднання, яке виклик використовує для входження в мережу, є ініціюючим з'єднанням в цій мережі. По-друге, вихідне або "завершальне" з'єднання вибирається процедурою завершення виклику. Наприклад, завершальне з'єднання зв'язується з ініціюючим з'єднанням для розповсюдження виклику через мережу. Ці два аспекти обробки виклику визначаються як ініціююча сторона виклику та завершальна сторона виклику. Фіг.8 зображує структуру даних, що використовується прикладною платформою 708 для реалізації БМВ. Це досягається за допомогою ряду таблиць, які різними шляхами вказують одна на одну. Покажчики, як правило, складаються з позначок наступної функції і наступного індексу. Наступна функція вказує на наступну таблицю, а наступний індекс вказує на запис або діапазон записів у цій таблиці. Ця структура даних має таблицю 802 магістральних каналів, таблицю 804 магістральних груп, таблицю 806 винятків, таблицю 808 АВН, таблицю 810 номерів, що викликаються, і таблицю 812 маршрутизації. Таблиця 802 магістральних каналів містить інформацію, яка стосується з'єднань. Як правило, з'єднання є з'єднаннями DS0 або АПД. Спочатку таблиця 802 магістральних каналів використовується для одержання інформації про ініціююче з'єднання. Потім ця таблиця використовується для одержання інформації про завершальне з'єднання. Коли ініціююче з'єднання оброблено, номер магістральної групи в таблиці 802 магістральних каналів вказує на придатну магістральну групу для ініціюючого з'єднання в таблиці 804 магістральних груп. Таблиця 804 магістральних груп містить інформацію, яка стосується ініціюючої та завершальної магістральних груп. Коли ініціююче з'єднання оброблено, таблиця 804 магістральних груп видає інформацію, яка стосується магістральної групи для ініціюючого з'єднання і як правило вказує на таблицю 806 винятків. Таблиця 806 винятків використовується для ідентифікації умов винятку, які стосуються виклику, що можуть впливати на маршрутизацію або інше звернення з викликом. Як правило, таблиця 806 винятків вказує на таблицю 808 АВН. Хоча таблиця 806 винятків може вказувати безпосередньо і на таблицю 804 магістральних груп, таблицю 810 номерів, що викликаються, або таблицю 812 маршрутизації. Таблиця 808 АВН використовується для ідентифікації будь-яких спеціальних характеристик, які стосуються номера викликаючого. Номер викликаючого як правило відомий як автоматичне визначення номера (АВН). Таблиця 808 АВН, як правило, вказує на таблицю 810 номерів, що викликаються. Хоча таблиця 808 АВН може вказувати безпосередньо на таблицю 804 магістральних груп або таблицю 812 маршрутизації. Таблиця 810 номерів, що викликаються, використовується для ідентифікації вимог маршрутизації на основі номера, що викликається. Це буде мати місце для стандартних телефонних викликів. Таблиця 810 номерів, що викликаються, як правило, вказує на таблицю 812 маршрутизації. Хоча вона може вказувати і на таблицю 804 магістральних груп. Таблиця 812 маршрутизації містить інформацію, що стосується маршрутизації виклику для різних з'єднань. Вхід в таблицю 812 маршрутизації здійснюється від покажчика або в таблиці 806 винятків, або в таблиці 808 АВН, або у таблиці 810 номерів, що викликаються. Таблиця 812 маршрутизації, як правило, вказує на магістральну групу в таблиці 804 магістральних груп. Коли таблиця 806 винятків, таблиця 808 АВН, таблиця 810 номерів, що викликаються, або таблиця 812 маршрутизації вказують на таблицю 804 магістральних груп, вони ефективно вибирають завершальну магістральну групу. Коли завершальне з'єднання оброблено, номер магістральної групи в таблиці 804 магістральних груп вказує магістральну групу, яка містить прийнятне завершальне з'єднання в таблиці 802 магістральних каналів. Завершальний магістральний канал використовується для розповсюдження виклику. Магістральний канал, як правило, являє собою ІВТ/ІВК або DS0. Таким чином, можна бачити, що шляхом переміщення по таблицям можна вибрати завершальне з'єднання для виклику. Фіг.9 є накладенням фіг.8. Таблиці на фіг.9 присутні, але для ясності їх покажчики не наведені. Фіг.9 ілюструє додаткові таблиці, до яких можна звертатись з таблиць фіг.8. Вони включаютьв себе таблицю 902 ІД АВЗ, таблицю 904 обробки, таблицю 906 запитів/відповідей і таблицю 908 повідомлень. Таблиця 902 ІД АВЗ містить різні коди пунктів АВЗ SS7. До неї можна звертатися з таблиці 804 магістральних груп, і вона вказує назад на таблицю 804 магістральних груп. Таблиця 904 обробки ідентифікує різні спеціальні дії, що повинні здійснятись в ході обробки виклику. Це, як правило, веде до передачі повідомлення роз'єднання (REL) і вхідного значення. До таблиці 904 обробки можна звертатися з таблиці 802 магістральних каналів, таблиці 804 магістральних груп, таблиці 806 винятків, таблиці 808 АВН, таблиці 810 номерів, що викликаються, таблиці 812 маршрутизації і таблиці 906 запитів/відповідей. Таблиця 906 запитів/відповідей має інформацію, яка використовується для виклику СКФ. До неї можуть звертатися таблиця 804 магістральних груп, таблиця 806 винятків, таблиця 808 АВН, таблиця 810 номерів, що викликаються, і таблиця 812 маршрутизації. Вона вказує на таблицю 804 магістральних груп, таблицю 806 винятків, таблицю 808 АВН, таблицю 810 номерів, що викликаються, таблицю 812 маршрутизації і таблицю 904 обробки. Таблиця 908 повідомлень використовується для надання повідомленням інструкцій від завершальної сторони виклику. До неї може звертатися таблиця 804 магістральних груп, і вона може вказувати на таблицю 804 магістральних груп. Фіг.10-17 містять приклади різних таблиць, описаних вище. Фіг.10 наводить приклад таблиці магістральних груп. Спочатку таблиця магістральних груп використовується для звернення до інформації про канал, що ініціює. Потім в ході обробки вона використовується для видачі інформації про завершальне з'єднання. Для обробки ініціюючого з'єднання застосовується зв'язаний код покажчика для входження в цю таблицю. Це код покажчика перемикача або АВЗ, зв'язаного з ініціюючим каналом. Для обробки завершального каналу для входження в таблицю використовується номер магістральної групи. Ця таблиця містить також код ідентифікації каналу (КІК). КІК ідентифікує канал, який, як правило, є DS0 або ІВТ/ІВК. Таким чином, винахід здатний погоджувати кілька КІК SS7 та ІВТ/ІВК АПД. Якщо канал являє собою АПД, віртуальний тракт (ВТ) і віртуальний канал (ВК) також можуть використовуватися для ідентифікації. Номер групового елемента є числовим кодом, який використовується для вибору завершального каналу. Ідентифікатор апаратного забезпечення ідентифікує розташування апаратного забезпечення, зв'язаного з ініціюючим каналом. Вхід ідентифікації (ІД) луна-заглушувача (ЛЗ) ідентифікує луна-заглушувач для ініціюючого каналу. Інші поля є динамічними в тому плані, що вони заповнюються в ході обробки виклику. Запис управління луна-сигналом заповнюється на основі трьох полів в повідомленнях сигналізації: індикатор луназаглушення в ІАМ або CRM, індикатор пристрою управління луна-сигналом в АСМ або СРМ і здатність переносу інформації в ІАМ. Ця інформація використовується для визначення того, чи вимагається управління луна-сигналом у виклику. Супутниковий індикатор заповнюється з використанням супутникового індикатора в ІАМ або CRM. Він може використовуватись для відхилення виклику, якщо використовується надто багато супутників. Статус каналу індицирує, чи вільний даний канал, заблокований або не заблокований. Стан каналу індицирує поточний стан каналу, наприклад, активний або перехідний. Час/дата індицирує, коли вільний канал звільнився. Фіг.11 показує приклад таблиці магістральних груп. В процесі обробки ініціювання виклику номер магістральної групи з таблиці магістральних каналів використовується як ключ в таблицю магістральних груп. Розв'язання полисків індицирує, як слід розв'язати ситуацію полисків. Полиск являє собою подвійне заняття лінії одного і того самого каналу. Якщо вхід розв'язання полисків встановлений на "парний/непарний", мережний елемент з більш високим кодом покажчика управляє парними каналами, а керуючий елемент з більш низьким кодом покажчика управляє непарними каналами. Якщо вхід розв'язання полисків встановлений на "всі", АВЗ управляє всіма каналами. Якщо вхід розв'язання полисків встановлений на "жодного", АВЗ не здійснює управління. Вхід управління неперервністю дає перелік відсотків від викликів, що потребують перевірок неперервності в магістральній групі. Запис ідентифікатора місця розташування спільної мови (ІМСМ) являє собою стандартизований запис Bellcore. Запис супутникових магістральних груп індицирує, що магістральна група використовує супутник. Запис супутникових магістральних груп використовується разом з полем індикатора супутника, описаним вище, для визначення того, що виклик використовує надто багато супутникових з'єднань і тому повинен відхилятись. Індикатор обслуговування індицирує, чи надходить вхідне повідомлення від АВЗ (АПД) або перемикача (ЧУ). Індекс вихідного повідомлення (ІВП) вказує на таблицю повідомлень так, щоб вихідні повідомлення могли одержати параметри. Вхід зв'язаної плоскої області номерів (ПОН) ідентифікує код області. Послідовність вибору індицирує методологію, яка буде використовуватися для вибору з'єднання. Призначення поля послідовності вибору повідомляють магістральній групі про вибір каналів на основі таких умов: найменш вільний, найбільш вільний, висхідний, низхідний, по годинниковій стрілці та проти годинникової стрілки. Лічильник стрибків зменшує своє значення від початкової адреси. Якщо лічильник стрибків дорівнює нулю, виклик роз'єднується. Активне автоматичне керування перевантаженням (АКП) індицирує, чи активне управління перевантаженням. Якщо автоматичне управління перевантаженням активне, АВЗ може роз'єднати виклик. В ході обробки завершення для входження в таблицю магістральних каналів використовуються наступні функція та індекс. На фіг.12 наведено приклад таблиці винятків. Для входу в цю таблицю як покажчик використовується індекс. Параметр ідентифікації (ІД) вибору носія індицирує, як викликаюча сторона отримала доступ до мережі, і використовується для маршрутизації певних видів викликів. Для цього поля використовується таке: індикація резервування або її відсутність; код індикації вибраного носія (каналу), попередньо абонований і введений викликаючою стороною; код індикації вибраного носія, попередньо абонований і не введений викликаючою стороною; код індикації вибраного носія, попередньо абонований, і без індикації про введення викликаючою стороною; і код індикації вибраного носія, попередньо не абонований і не введений викликаючою стороною. Ідентифікатор (ІД) носія індицирує мережу, яку хоче використовувати викликаюча сторона. Це використовується для маршрутизації викликів безпосередньо до бажаної мережі. Властивість номера сторони, що викликається, в адресі розрізняється відповідно до викликів 0+, викликів 1+, перевірочних викликів та міжнародних викликів. Наприклад, міжнародні виклики можуть спрямовуватися до попередньо вибраного міжнародного носія. "Цифри від" сторони, що викликається, і "цифри до" сторони, що викликається, зосереджують подальшу обробку на певному діапазоні номерів, що викликаються. Поле "цифри від" являє собою десяткове число, яке складається з 1-15 цифр. Воно може бути будь-якої довжини і, якщо заповнене менш, ніж 15 цифрами, заповнюється нулями для решти цифр. Поле "цифри до" являє собою десяткове число, яке складається з 1-15 цифр. Воно може бути будь-якої довжини і, якщо заповнене менш, ніж 15 цифрами, заповнюється дев'ятками для решти цифр. Записи наступної функції і наступного індексу вказують на наступну таблицю, що, як правило, є таблицею АВН. Фіг.13 наводить приклад таблиці АВН. Для входу в поля цієї таблиці використовується індекс. Категорії викликаючих сторін розрізняються за видами викликаючих сторін, наприклад, перевірочні виклики, аварійні виклики і звичайні виклики. Суть номера викликаючої сторони/завантаження в адресі індицирує, як повинно одержуватись АВН. В цьому полі використовується таке заповнення таблиці: невідомий, унікальні абонентські номери, АВН не доступне або не передбачене, унікальний національний номер, АВН сторони, що викликається, включене, АВН сторони, що викликається, не включене, АВН сторони, що викликається, включає в себе національний номер, не унікальний абонентський номер, не унікальний міжнародний номер, перевірочний код перевірочної лінії і всі значення інших параметрів. "Цифри від" та "цифри до" зосереджують подальшу обробку, унікальну для АВН в даному діапазоні. Запис даних індицирує випадок, якщо АВН являє собою пристрій даних, що не потребує управління лунасигналами. Інформація ініціюючої лінії (ІІЛ) включає в себе: звичайний абонент, лінія множини учасників, збій АВН, номінальний рівень станції, обробка спеціальним оператором, набір номера, який автоматично ідентифікується назовні, монетний або безмонетний виклик з використанням доступу до баз даних, виклик служб 800/888, монета, обслуговування в умовах в'язниці/притулку, перехоплення (холосте, по тривозі або регулярне), виклик, що обробляється оператором, служба зв'язку в режимі розширеної області назовні, служба ретрансляції зв'язку (СРЗ), стульникові служби, приватна платна станція і доступ до видів служби часткової віртуальної мережі. Наступна функція і наступний індекс вказують на наступну таблицю, яка, як правило, є таблицею номерів, що викликаються. Фіг.14 зображує таблицю номерів, що викликаються. Для входження в цю таблицю використовується індекс. Суть номерів, що викликаються, в адресі індицирує вид набраного номера, наприклад, національний або міжнародний. Записи "цифри від" і "цифри до" зосереджують подальшу обробку лише на діапазоні номерів, що викликаються. Обробка додержується логіки обробки полів "цифри від" і "цифри до" на фіг.12. Наступна функція і наступний індекс вказують на наступну таблицю, яка, як правило, є таблицею маршрутизації. Фіг.15 наводить приклад таблиці маршрутизації. Для входження в цю таблицю використовується індекс. План мережної ідентифікації (ІД) вибору мережі передачі (ВМП) індицирує число цифр для використання в КІК. Поля "цифри від" і "цифри до" вибору мережі передачі визначають діапазон номерів для ідентифікації міжнародного носія. Код каналу індицирує необхідність в операторі для виклику. Записи наступної функції і наступного індексу в таблиці маршрутизації використовуються для ідентифікації магістральної групи. Записи других і третіх наступних функції/індексу визначають альтернативні маршрути. Запис третьої наступної функції може також вказувати назад на інший набір наступних функцій в таблиці маршрутизації для того, щоб поширити число варіантів вибору альтернативних маршрутів. Єдиними іншими дозволеними записами є покажчики на таблицю обробки. Якщо таблиця маршрутизації вказує на таблицю магістральних груп, таблиця магістральних груп, як правило, вказує на магістральний канал в таблиці магістральних каналів. Виходом з таблиці магістральних каналів є завершальне з'єднання для виклику. З фіг.10-15 можна бачити, що ці таблиці можуть будуватись та співвідноситись одна з одною таким чином, що процедури викликів можуть входити в таблицю магістральних каналів для ініціюючого з'єднання і можуть проходити через таблиці шляхом вказування на інформацію і з використанням покажчиків. Виходом цих таблиць є, як правило, з'єднання, ідентифіковане таблицею магістральних каналів. В деяких випадках, обробка визначається таблицею обробки замість з'єднання. Якщо в будь-який момент під час обробки можна вибрати магістральну групу, обробка може переходити безпосередньо до таблиці магістральних груп для вибору завершального з'єднання. Наприклад, може бути бажаним спрямовувати виклики від конкретного АВН по конкретному набору магістральних груп. В цьому випадку таблиця АВН буде вказувати безпосередньо на таблицю магістральних груп, а таблиця магістральних груп буде вказувати на таблицю магістральних каналів для завершального з'єднання. Маршрут проходження через таблиці, що встановлюється за замовчуванням, визначається так: магістральний канал, магістральна група, виняток, АВН, номер, що викликається, маршрутизація, магістральна група і магістральний канал. На фіг.16 наведено приклад таблиці обробки. Для входження в цю таблицю заноситься і використовується індекс або вхідний номер прийнятого повідомлення. Якщо для входження в таблицю заноситься і використовується індекс, загальне розташування, стандарт кодування та індикатор вхідного значення використовуються для генерування SS7 повідомлення REL. Запис вхідного значення прийнятого повідомлення є вхідним значенням в прийнятому повідомленні SS7. Якщо вхідне значення прийнятого повідомлення заноситься і використовується для входження в цю таблицю, вхідне значення з цього повідомлення використовується в повідомленні REL для АВЗ. Наступна функція і наступний індекс вказують на наступну таблицю. Фіг.17 наводить приклад таблиці повідомлень. Ця таблиця дозволяє АВЗ змінювати інформацію у вихідних повідомленнях. Для входження в цю таблицю використовується вид повідомлення, і вона представляє вид вихідного стандартного повідомлення SS7. Параметром є відповідний параметр у вихідному повідомленні SS7. Індекси вказують на різні записи в таблиці магістральних груп і визначають випадок, коли параметри у вихідних повідомленнях можуть бути незмінними, опускатися або змінюватися. Фахівцям у цій галузі техніки повинно бути ясно, що відхилення від конкретних варіантів здійснення, розглянутих вище, охоплюються винаходом. Винахід тому не слід обмежувати наведеними вище варіантами втілення, а його обсяг повинен визначатися наведеною далі формулою винаходу.
