Спосіб отримання ствольної заготовки

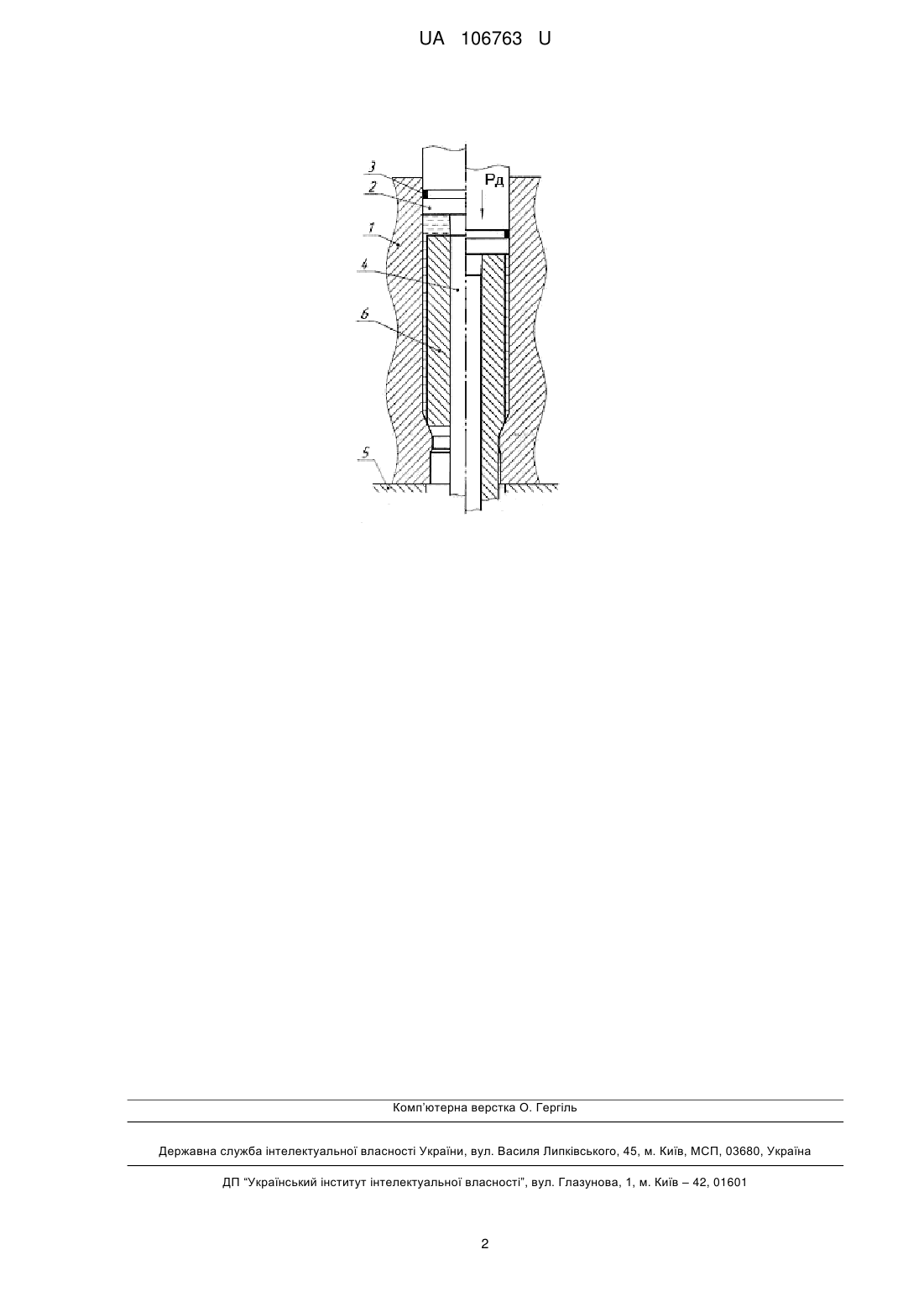

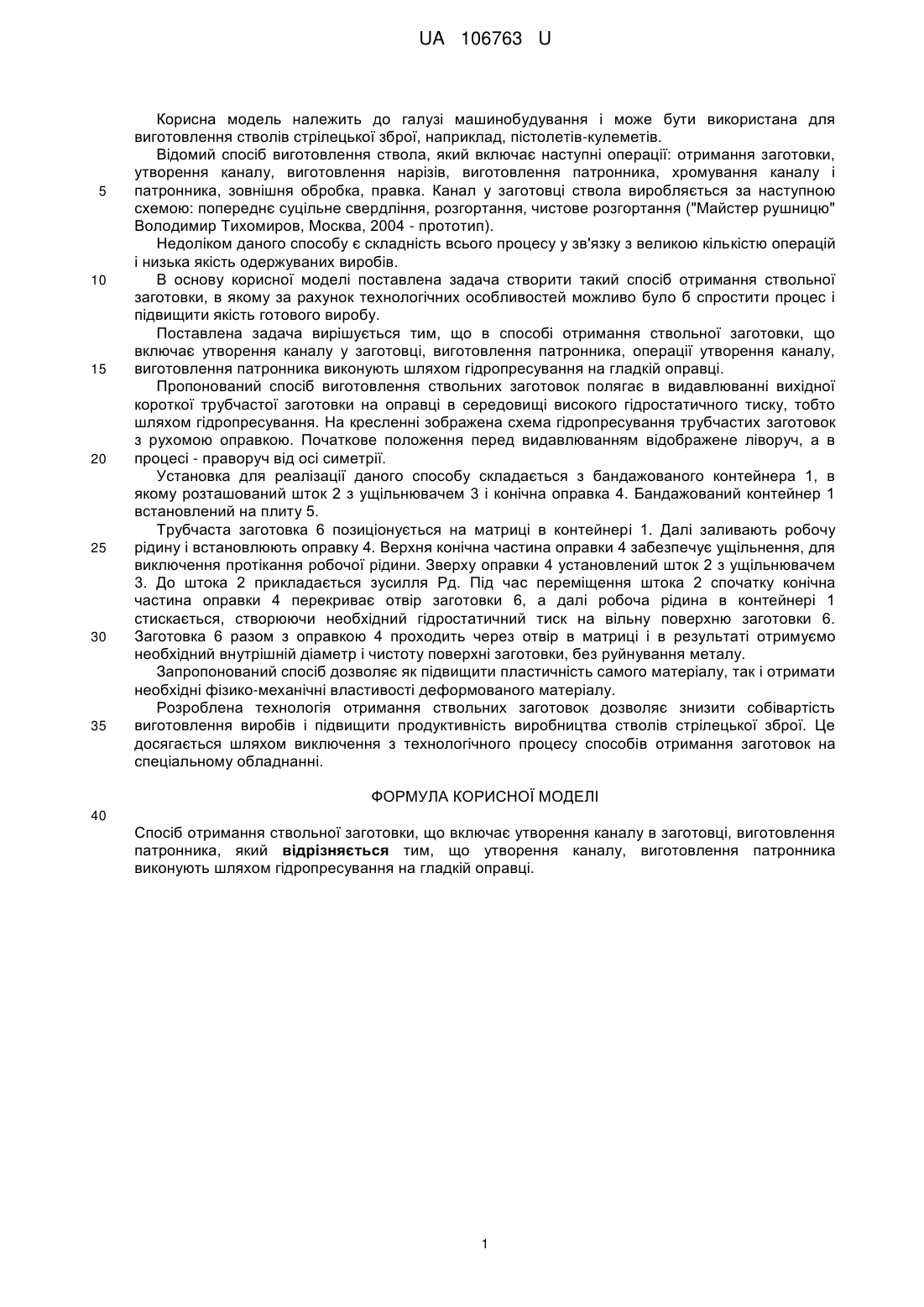

Реферат: UA 106763 U UA 106763 U 5 10 15 20 25 30 35 Корисна модель належить до галузі машинобудування і може бути використана для виготовлення стволів стрілецької зброї, наприклад, пістолетів-кулеметів. Відомий спосіб виготовлення ствола, який включає наступні операції: отримання заготовки, утворення каналу, виготовлення нарізів, виготовлення патронника, хромування каналу і патронника, зовнішня обробка, правка. Канал у заготовці ствола виробляється за наступною схемою: попереднє суцільне свердління, розгортання, чистове розгортання ("Майстер рушницю" Володимир Тихомиров, Москва, 2004 - прототип). Недоліком даного способу є складність всього процесу у зв'язку з великою кількістю операцій і низька якість одержуваних виробів. В основу корисної моделі поставлена задача створити такий спосіб отримання ствольної заготовки, в якому за рахунок технологічних особливостей можливо було б спростити процес і підвищити якість готового виробу. Поставлена задача вирішується тим, що в способі отримання ствольної заготовки, що включає утворення каналу у заготовці, виготовлення патронника, операції утворення каналу, виготовлення патронника виконують шляхом гідропресування на гладкій оправці. Пропонований спосіб виготовлення ствольних заготовок полягає в видавлюванні вихідної короткої трубчастої заготовки на оправці в середовищі високого гідростатичного тиску, тобто шляхом гідропресування. На кресленні зображена схема гідропресування трубчастих заготовок з рухомою оправкою. Початкове положення перед видавлюванням відображене ліворуч, а в процесі - праворуч від осі симетрії. Установка для реалізації даного способу складається з бандажованого контейнера 1, в якому розташований шток 2 з ущільнювачем 3 і конічна оправка 4. Бандажований контейнер 1 встановлений на плиту 5. Трубчаста заготовка 6 позиціонується на матриці в контейнері 1. Далі заливають робочу рідину і встановлюють оправку 4. Верхня конічна частина оправки 4 забезпечує ущільнення, для виключення протікання робочої рідини. Зверху оправки 4 установлений шток 2 з ущільнювачем 3. До штока 2 прикладається зусилля Рд. Під час переміщення штока 2 спочатку конічна частина оправки 4 перекриває отвір заготовки 6, а далі робоча рідина в контейнері 1 стискається, створюючи необхідний гідростатичний тиск на вільну поверхню заготовки 6. Заготовка 6 разом з оправкою 4 проходить через отвір в матриці і в результаті отримуємо необхідний внутрішній діаметр і чистоту поверхні заготовки, без руйнування металу. Запропонований спосіб дозволяє як підвищити пластичність самого матеріалу, так і отримати необхідні фізико-механічні властивості деформованого матеріалу. Розроблена технологія отримання ствольних заготовок дозволяє знизити собівартість виготовлення виробів і підвищити продуктивність виробництва стволів стрілецької зброї. Це досягається шляхом виключення з технологічного процесу способів отримання заготовок на спеціальному обладнанні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Спосіб отримання ствольної заготовки, що включає утворення каналу в заготовці, виготовлення патронника, який відрізняється тим, що утворення каналу, виготовлення патронника виконують шляхом гідропресування на гладкій оправці. 1 UA 106763 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
