Артилерійський снаряд великого калібру

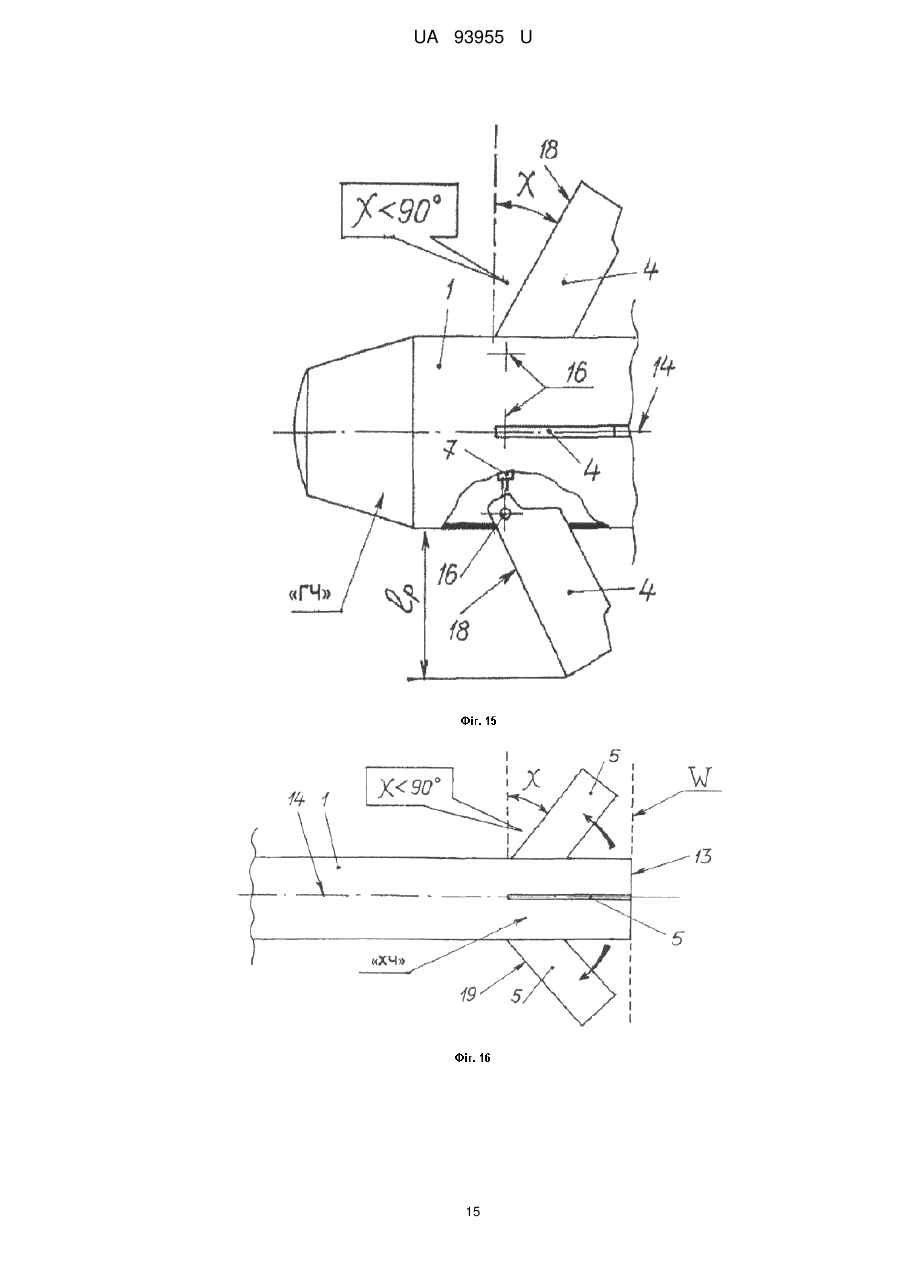

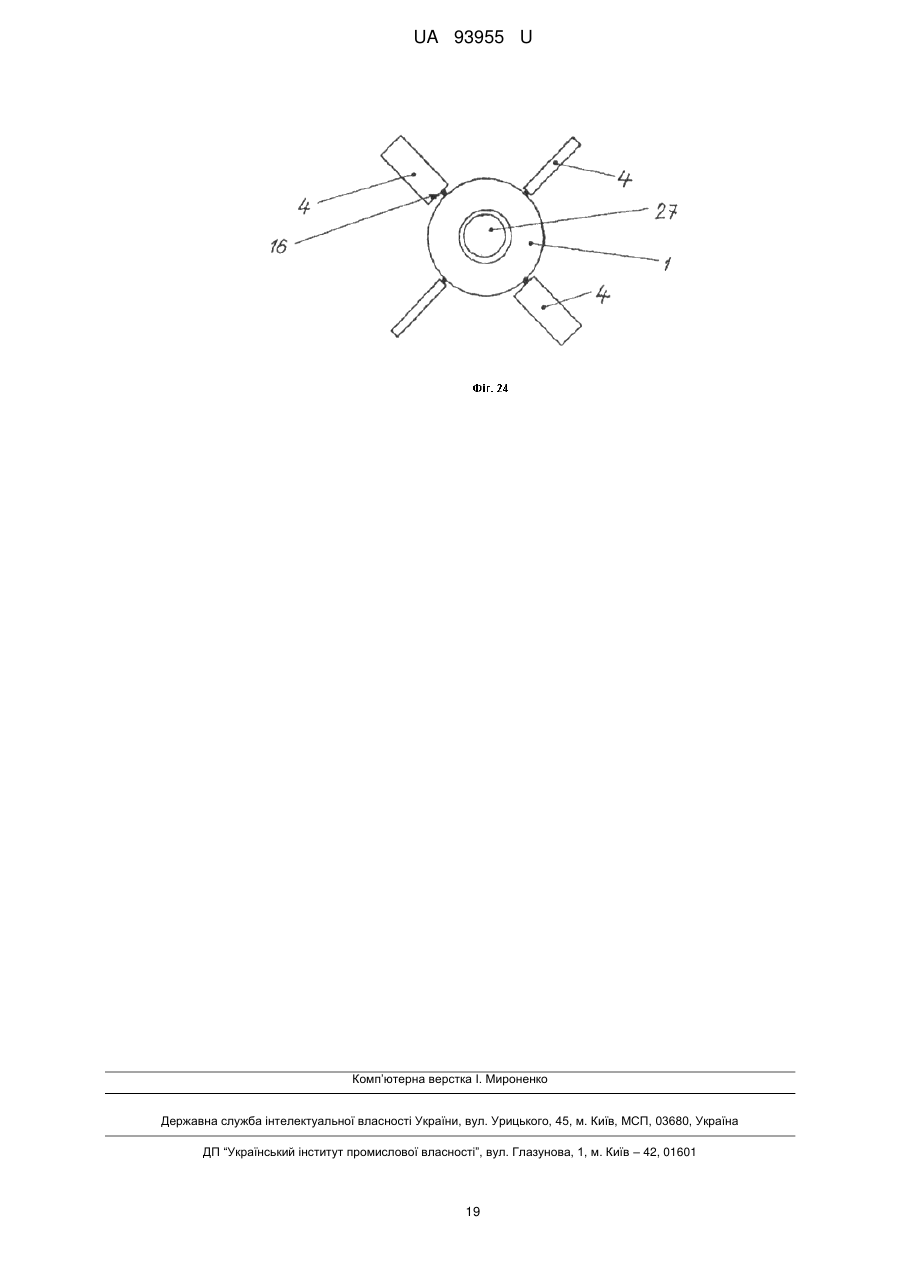

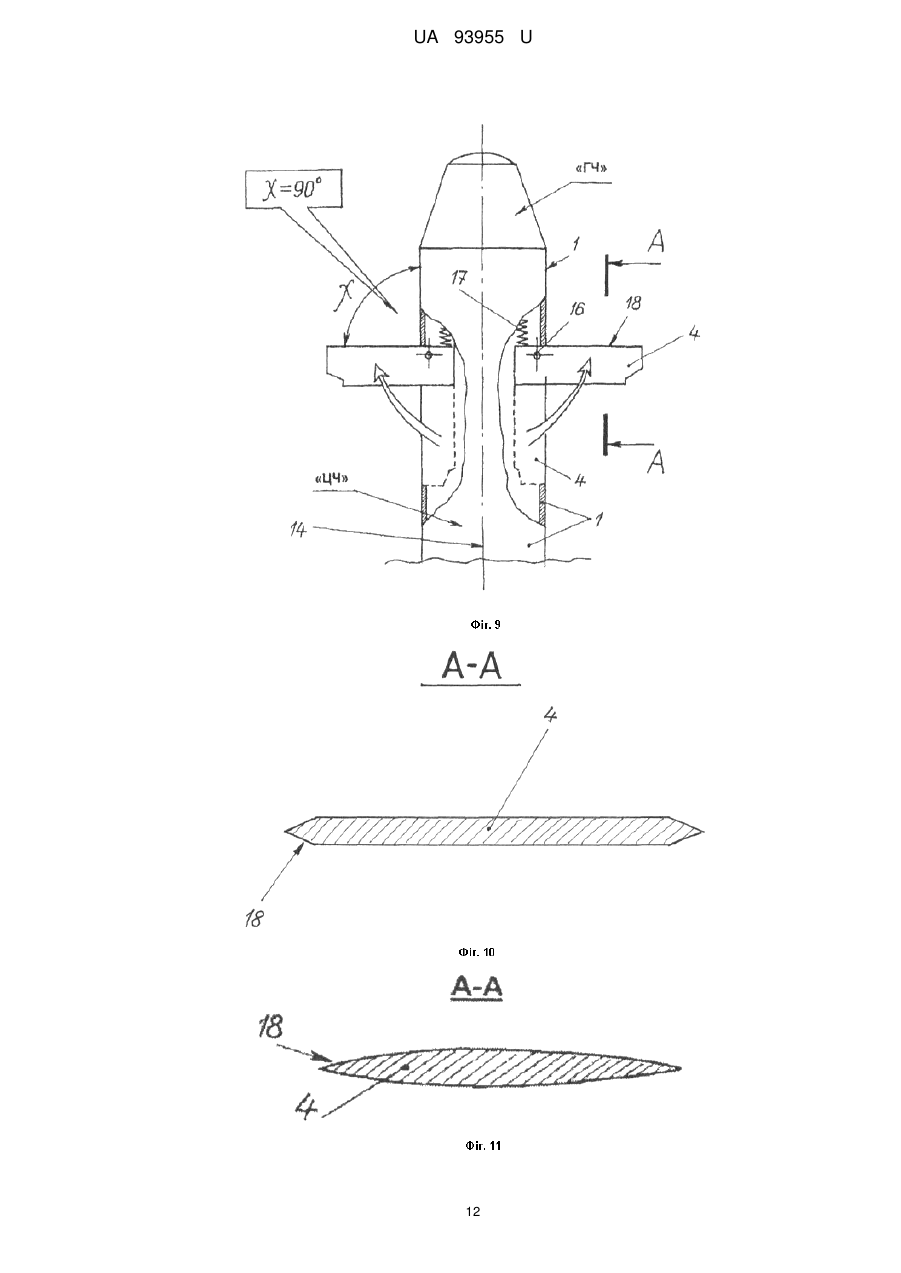

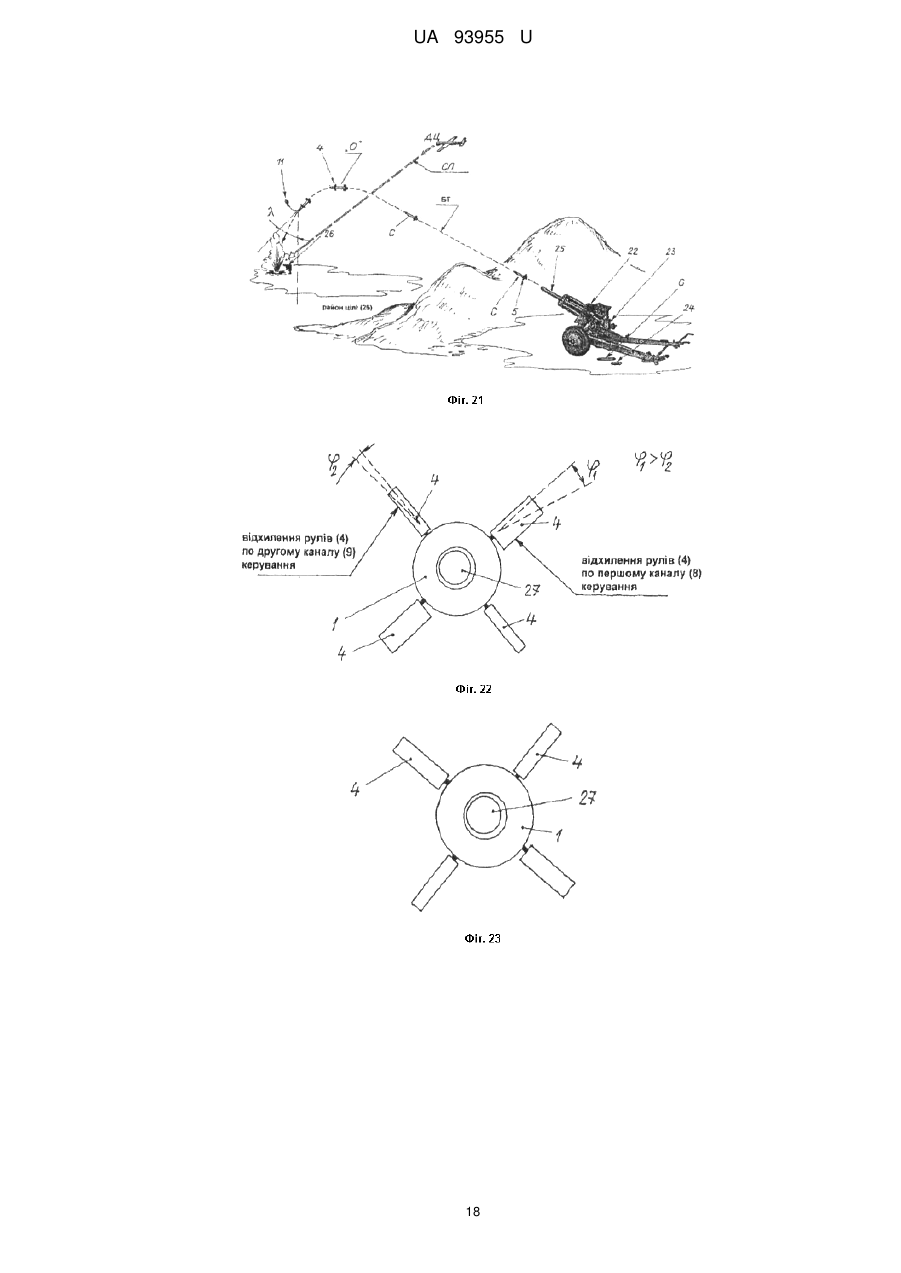

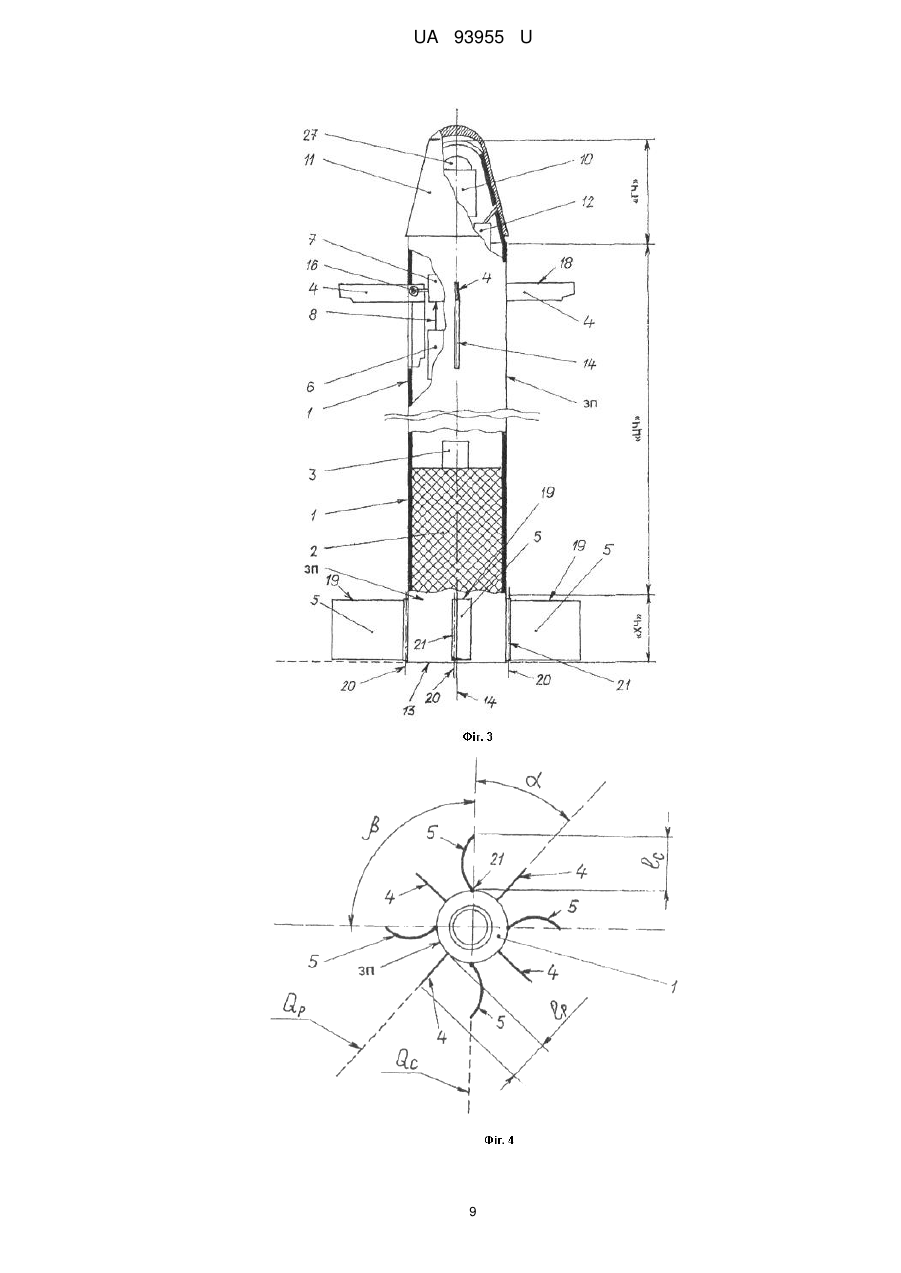

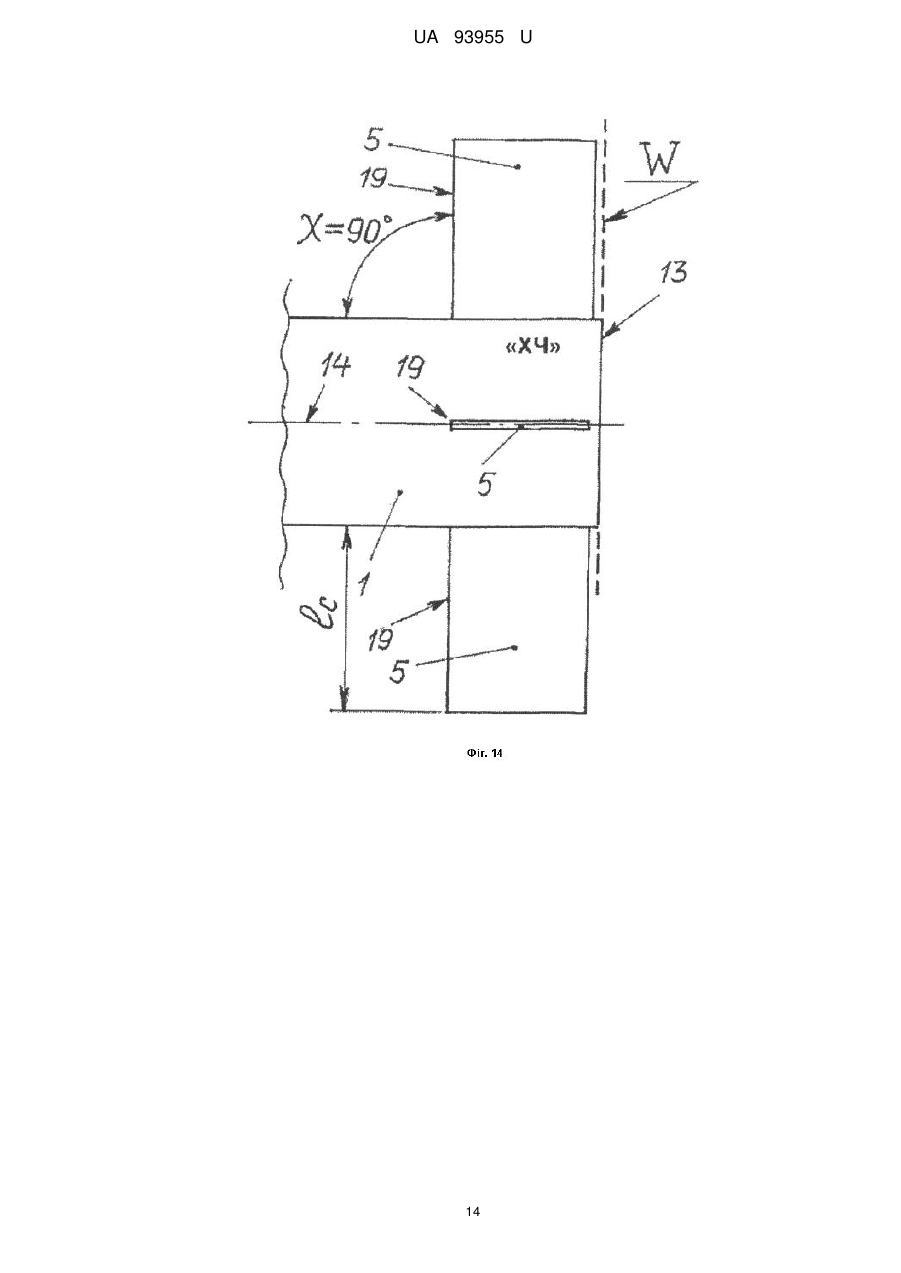

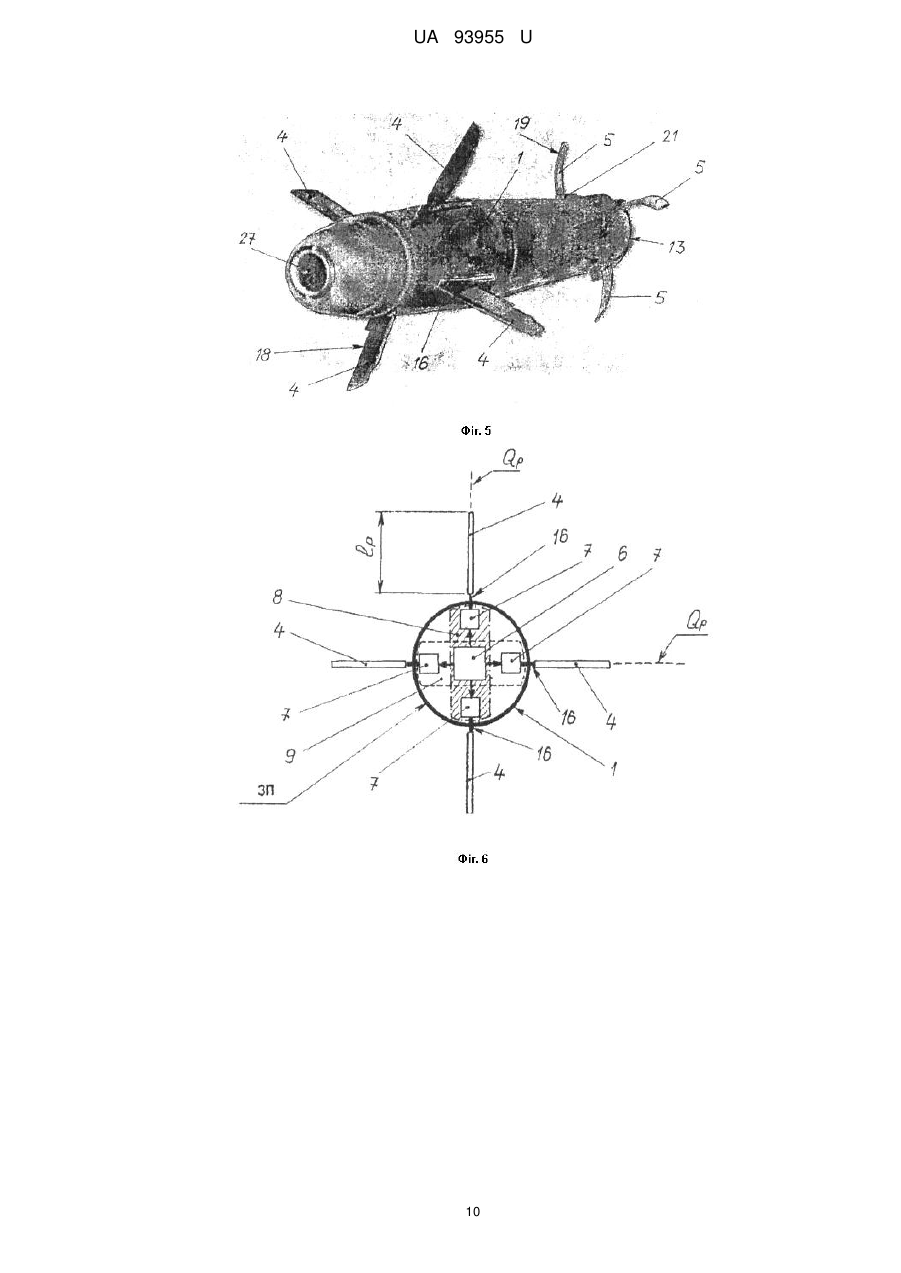

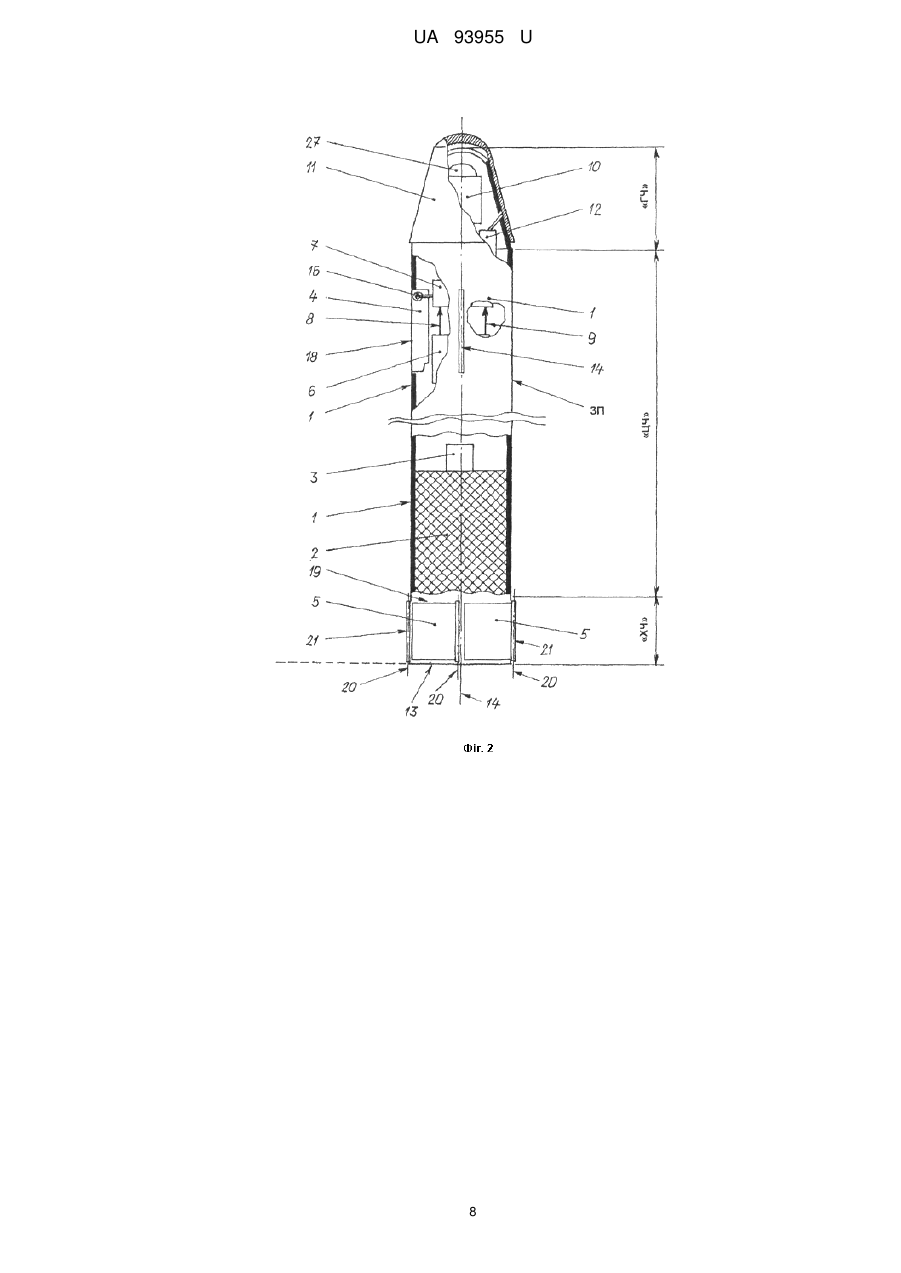

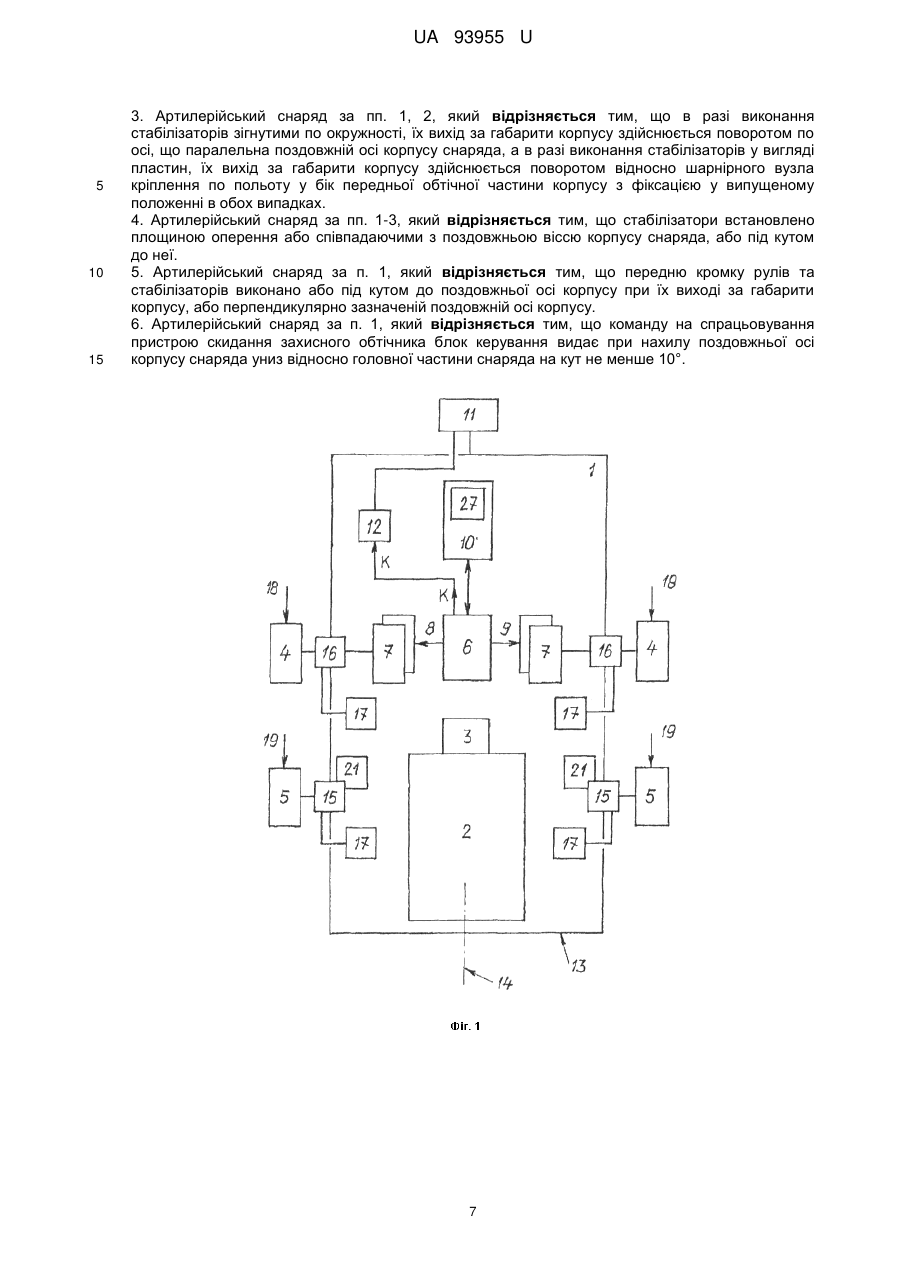

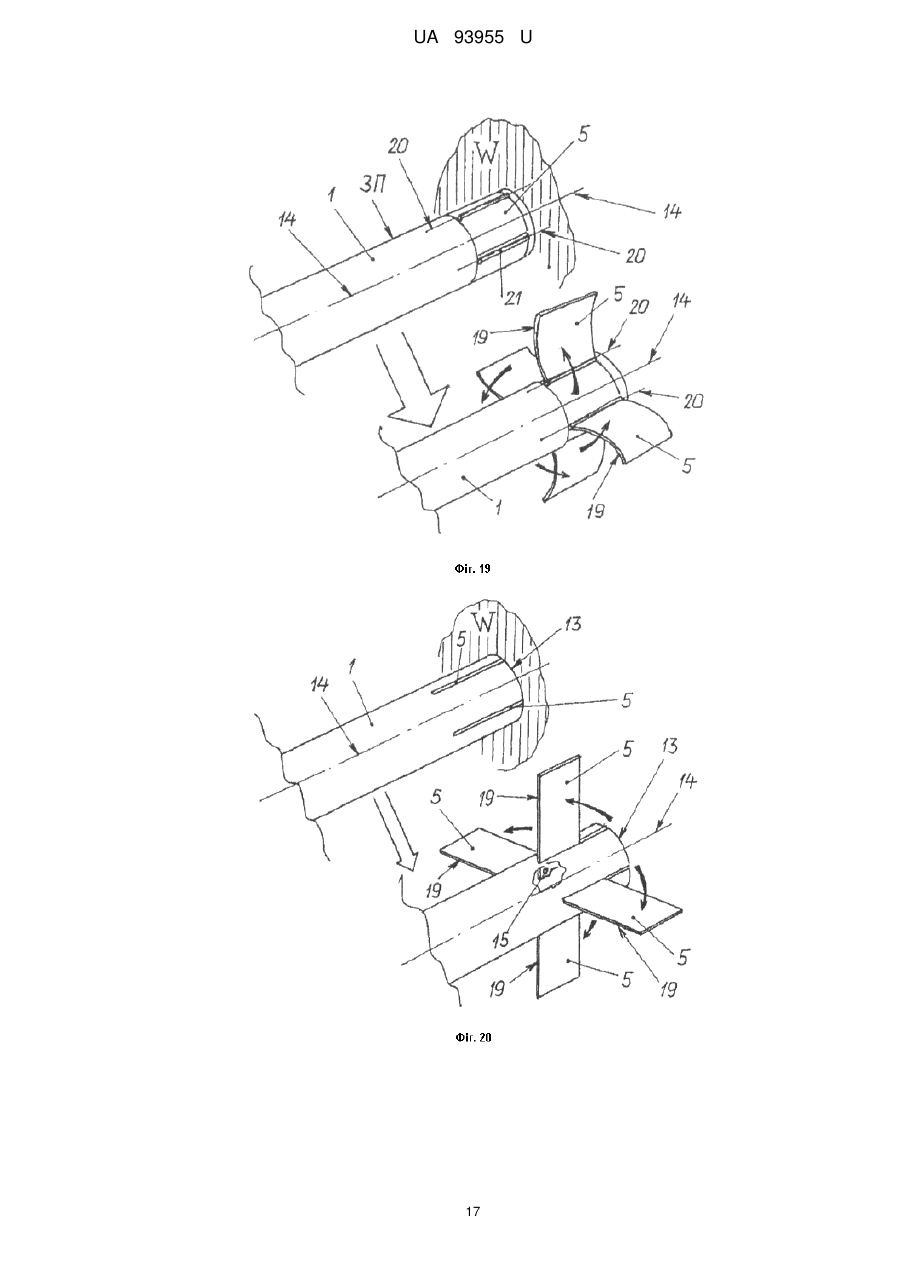

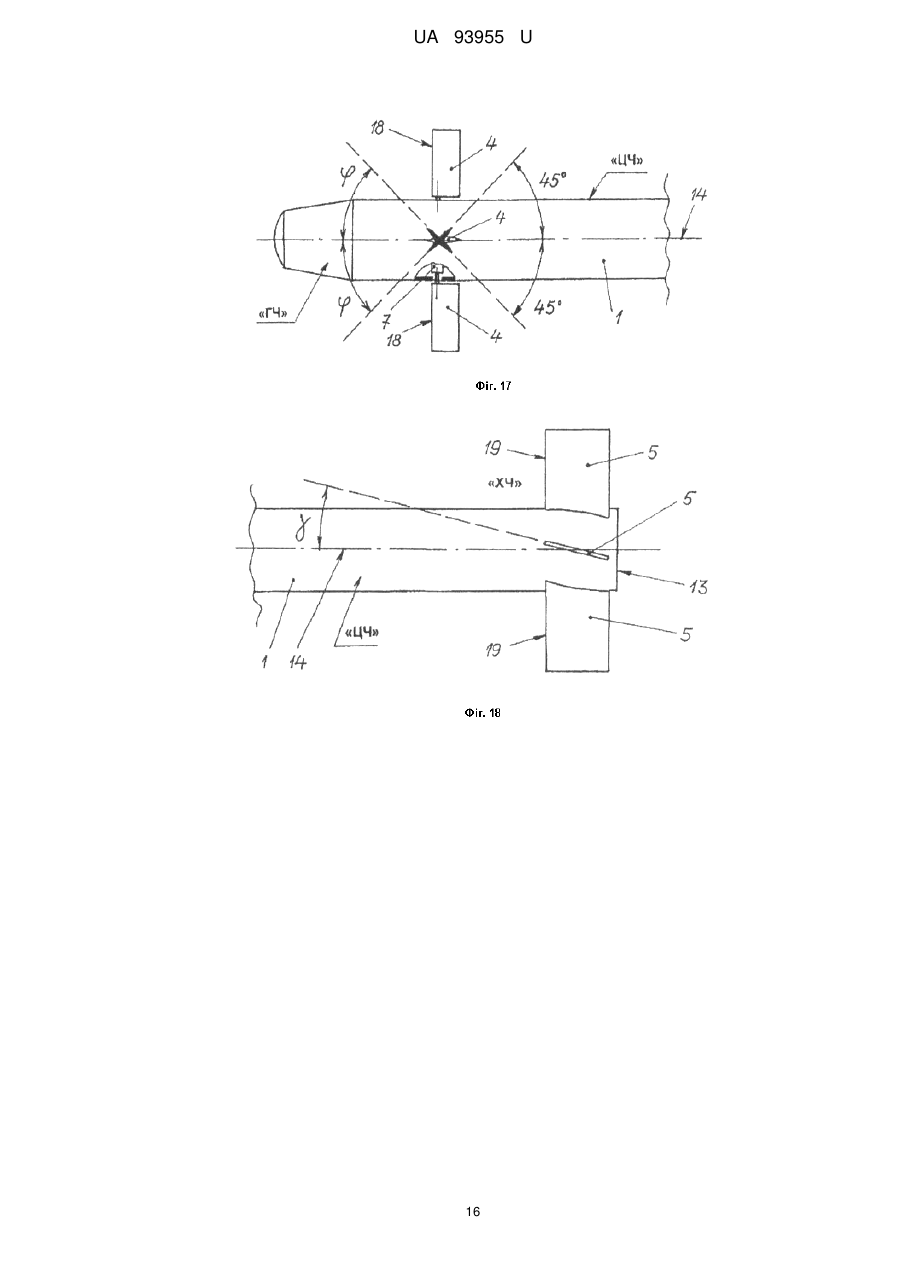

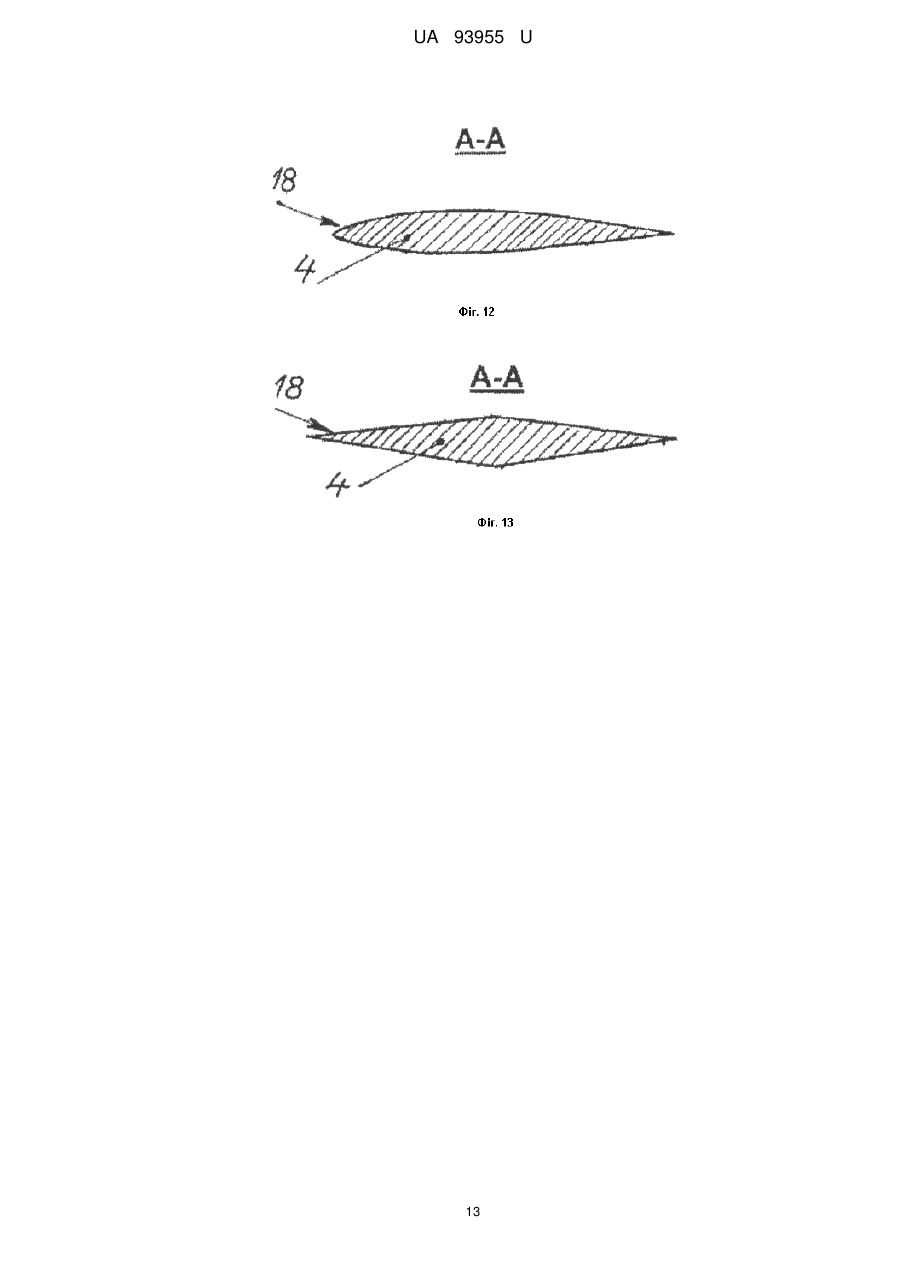

Реферат: Артилерійський снаряд великого калібру, містить корпус із розміщеними в ньому бойовою частиною та пристроєм приведення в дію бойової частини, при цьому корпус містить головну обтічну частину та циліндричну центральну та хвостову частини, з'єднані жорстко між собою, причому головну частину виконано конусоподібною, а вільний торець хвостової частини виконано розташованим своєю площиною перпендикулярно поздовжній осі корпусу снаряда. Він додатково оснащений чотирма рулями та чотирма стабілізаторами, які розміщено зовні корпусу, координатором цілі, блоком керування з рульовими приводами, розміщеними всередині корпусу, двома незалежними каналами керування рулями та захисним обтічником головної частини з пристроєм скидання зазначеного захисного обтічника. UA 93955 U (54) АРТИЛЕРІЙСЬКИЙ СНАРЯД ВЕЛИКОГО КАЛІБРУ UA 93955 U UA 93955 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі артилерійської техніки, зокрема до артилерійських боєприпасів, а саме до артилерійських снарядів великого калібру, які можуть бути використані в артилерійських системах калібру від 105-мм і більше. Відомий артилерійський снаряд великого калібру для артилерійських систем, що містить корпус із розміщеними в ньому бойовою частиною та пристроєм приведення в дію бойової частини, при цьому пристрій приведення в дію бойової частини розташовано у головній частині корпусу, яку виконано обтічною, причому донну частину корпусу виконано з торцевою поверхнею, що перпендикулярна поздовжній осі корпусу снаряда [1]. До недоліків відомого артилерійського снаряда великого калібру для артилерійських систем належить те, що неможливо керувати ним при польоті до цілі, чим знижується точність попадання снаряда в ціль. Відомий артилерійський снаряд великого калібру для артилерійських систем, що містить корпус із розміщеними в ньому бойовою частиною та підривачем, при цьому підривач розташовано у головній частині корпусу, яку виконано обтічною, а донний зріз корпусу виконано з торцевою поверхнею, що перпендикулярна поздовжній осі корпусу снаряда, причому задню частину снаряда виконано конічною з кутом нахилу поверхні у бік поздовжньої осі корпусу снаряда на кут не більше 20°, а центральну частину виконано з постійним діаметром щодо зовнішньої поверхні корпусу [2]. Зазначене належить до артилерійських снарядів, що застосовуються в артилерійських гарматах типу 2С3, 2С3М. До недоліків відомого артилерійського снаряда великого калібру для артилерійських систем належить те, що неможливо керувати ним при польоті до цілі, чим знижується точність попадання снаряда в ціль - не забезпечується підвищення кучності бою при стрільбі по навісній траєкторії на значну дальність, що обумовлена ТТХ гармати. Найбільш близьким технічним рішенням як за суттю, так і за задачею, що вирішується, яке вибрано за найближчий аналог, є артилерійський снаряд великого калібру для артилерійських систем, що містить корпус із розміщеними в ньому бойовою частиною та пристроєм приведення в дію бойової частини, при цьому корпус містить головну обтічну частину та циліндричну центральну та хвостову частини, з'єднані жорстко між собою, причому головну частину виконано конусоподібною, а вільний торець хвостової частини - донний зріз, виконано розташованим перпендикулярно своєю площиною поздовжній осі корпусу снаряда [3]. До недоліків відомого снаряда великого калібру для артилерійських систем, який вибрано за найближчий аналог, належить те, що конструкція не передбачає можливість керування снарядом при польоті до цілі (неможливо вносити виправлення в траєкторію польоту), чим знижується точність попадання снаряда в ціль, а це, у свою чергу, не забезпечує підвищення кучності бою. В основу корисної моделі поставлено задачу шляхом розміщення в корпусі снаряда обладнання, за допомогою якого здійснюється керування снарядом при польоті до цілі вносяться виправлення в траєкторію польоту на спадній ділянці балістичної траєкторії, забезпечити підвищення точності попадання снаряда в ціль. Суть корисної моделі у артилерійському снаряді великого калібру, що містить корпус із розміщеними в ньому бойовою частиною та пристроєм приведення в дію бойової частини, при цьому корпус містить головну обтічну частину та циліндричну центральну та хвостову частини, з'єднані жорстко між собою, причому головну частину виконано конусоподібною, а вільний торець хвостової частини - донний зріз, виконано розташованим своєю площиною перпендикулярно поздовжній осікорпусу снаряда, полягає в тому, що він додатково постачений чотирма рулями та чотирма стабілізаторами, які розміщено зовні корпусу, координатором цілі, блоком керування з рульовими приводами, розміщеними всередині корпусу, двома незалежними каналами керування рулями та захисним обтічником головної частини з пристроєм скидання зазначеного захисного обтічника. Суть корисної моделі полягає і в тому, що координатор цілі з'єднано з блоком керування, блок керування з'єднано з рульовими приводами за допомогою каналів керування рулями, блок керування з'єднано з пристроєм скидання захисного обтічника за допомогою каналу управління, рулі закріплено з можливістю повороту за допомогою рульового приводу своєю площиною на кут не менше ±45° відносно поздовжньої осі корпусу, захисний обтічник розміщено на головній обтічній частині корпусу, бойову частину розміщено в корпусі снаряда за блоком керування, пристрій приведення в дію бойової частини розміщено з безпосереднім контактом з бойовою частиною, блок керування з рульовими приводами та двома каналами керування рулями розміщено в центральній частині корпусу, рулі розміщено в передній центральній частині корпусу за головною обтічною частиною, стабілізатори розміщено в хвостовій частині корпусу, рулі розміщено попарно в одній площині, що проходить по вузлу кріплення руля і площині оперення руля та поздовжній осі корпусу, 1 UA 93955 U 5 10 15 20 25 30 35 40 45 50 55 60 стабілізатори розміщено симетрично попарно в площинах, що розташовані перехресно під кутом одна до одної з проходом кожної площини по вузлу кріплення стабілізатора та поздовжній осі корпусу, вузли кріплення стабілізаторів розміщено під кутом 90° один до одного, рулі розміщено відносно стабілізаторів із зсувом площини оперення на кут не більше 45° щодо вузла кріплення стабілізатора. Суть корисної моделі полягає також і в тому, що стабілізатори виконано за розмахом оперення та площиною не меншими, ніж рулі, рулі і стабілізатори виконано підпружиненими та із шарнірним кріпленими з можливістю виходу за габарити зовнішньої поверхні корпусу, рулі виконано вихідними з корпусу за габарити зовнішньої поверхні корпусу по польоту у бік передньої обтічної частини корпусу, рулі виконано у вигляді пластин з аеродинамічним профілем у поперечному перетині, оперення стабілізатора виконано або зігнутим по окружності, що відповідає окружності зовнішньої поверхні хвостової частини корпусу, або у вигляді пластин. Новим в корисній моделі є те, що в разі виконання стабілізаторів зігнутих по окружності, їх вихід за габарити корпусу здійснюється поворотом по осі, що паралельна поздовжній осі корпусу снаряда, а в разі виконання стабілізаторів у вигляді пластин, їх вихід за габарити корпусу здійснюється поворотом відносно шарнірного вузла кріплення по польоту у бік передньої обтічної частини корпусу з фіксацією у випущеному положенні в обох випадках. Новим в корисній моделі є також й те, що стабілізатори встановлено площиною оперення або співпадаючими з поздовжньою віссю корпусу снаряда, або під кутом до неї, передню кромку рулів та стабілізаторів виконано або під кутом до поздовжньої осі корпусу при їх виходу за габарити корпусу, або перпендикулярно зазначеній поздовжній осі корпусу, а команду на спрацьовування пристрою скидання захисного обтічника блок керування видає при нахилу поздовжньої осі корпусу снаряда униз відносно головної частини снаряду на кут не менше 10°. Досягнення технічного результату у артилерійському снаряді великого калібру, що заявляється, дійсно можливе тому, що: - шляхом встановлення стабілізаторів досягається стабілізація його польоту по балістичній траєкторії, при цьому у варіанті встановлення стабілізаторів їх площиною під кутом до поздовжньої осі корпусу снаряда забезпечується обертання снаряда навколо власної поздовжньої осі, що надає снаряду високу стійкість руху по траєкторії польоту; - шляхом встановлення рулів забезпечується керування снарядом в польоті (що надає можливість вносити виправлення в траєкторію польоту) забезпечує підвищення точності попадання снаряда в ціль; - шляхом встановлення двох незалежних каналів керування рулями забезпечується можливість керування по кутах рискання, тангажу та крену створенням відповідних моментів різними кутами відхилення пар рулів (по тому, чи іншому каналам); - шляхом встановлення на головній обтічній частині корпусу снаряда захисного обтічника забезпечується (як в умовах зберігання, так і в процесі заряджання снаряду укамору гармати, а також на найшвидкісній ділянці польоту снаряда) захист об'єктива координатора цілі напівактивної лазерної головки самонаведення. Суть технічного рішення у артилерійському снаряді великого калібру, що заявляється, пояснюється за допомогою креслень, де на Фіг. 1 показано блок-схему артилерійського снаряда великого калібру, що заявляється, на Фіг. 2 показано конструктивно-компонувальну схему артилерійського снаряда великого калібру, що заявляється, на виді збоку зі складеними рулями і стабілізаторами, на Фіг. 3 показано конструктивно-компонувальну схему артилерійського снаряда великого калібру, що заявляється, на виді збоку з піднятими у робоче положення рулями і стабілізаторами, на Фіг. 4 показано конструктивно-компонувальну схему артилерійського снаряда великого калібру, що заявляється, на виді спереду з піднятими у робоче положення рулями і стабілізаторами, на Фіг. 5 показано конструктивно-компонувальну схему артилерійського снаряда великого калібру, що заявляється, на виді ¾ спереду з піднятими у робоче положення рулями і стабілізаторами, на Фіг. 6 показано схему з'єднання рулів з рульовими приводами блока керування по першому та другому каналах керування рулями, на Фіг. 7 показано схему закріплення стабілізаторів (які виконано зігнутими по окружності) у хвостовій частині корпусу артилерійського снаряда великого калібру, що заявляється, на Фіг. 8 показано схему виконання стабілізаторів у вигляді пластин та їх розміщення у хвостовій частині корпусу артилерійського снаряда великого калібру, що заявляється, на Фіг. 9 показано схему виходу рулів за зовнішні габарити корпусу артилерійського снаряда великого калібру, що заявляється, на Фіг. 10-13 показано варіанти конструктивного виконання аеродинамічного профілю рулів (що показано в перетині А-А), на Фіг. 14 показано схему виконання стабілізаторів у вигляді пластин та розташування передньої кромки стабілізатора відносно поздовжньої осі корпусу артилерійського снаряда великого 2 UA 93955 U 5 10 15 20 25 30 35 40 45 50 55 калібру, що заявляється, на Фіг. 15 показано схему розташування передньої кромки руля під кутом відносно поздовжній осі корпусу артилерійського снаряда великого калібру, що заявляється, на Фіг. 16 показано схему розташування передньої кромки стабілізатора під кутом відносно поздовжньої осу корпусу артилерійського снаряда великого калібру, що заявляється, на Фіг. 17 показано схему повороту руля відносно поздовжньої осу корпусу артилерійського снаряда великого калібру, що заявляється, на Фіг. 18 показано схему розташування площини стабілізатора під кутом відносно поздовжньої осі корпусу артилерійського снаряда великого калібру, що заявляється, на Фіг. 19 показано схему виходу стабілізатора за габарити корпусу поворотом по осі, що паралельна поздовжній осі корпусу артилерійського снаряда великого калібру, що заявляється, на Фіг. 20 показано схему виходу стабілізатора (в разі виконання стабілізаторів у вигляді пластин) за габарити корпусу поворотом відносно шарнірного вузла кріплення по польоту у бік передньої головної обтічної частини корпусу (з фіксацією у випущеному положенні), на Фіг. 21 показано схему вистрілювання артилерійського снаряда великого калібру, що заявляється, з гармати - самохідних артилерійськи гаубиць, на Фіг. 22-24 показано схеми повороту рулів при різних кутах їх повороту щодо першого та другого каналів керування рулями при польоті снаряда по балістичній траєкторії на її спадній ділянці. Артилерійський снаряд великого калібру містить (позиція "С") (див. блок-схему на Фіг. 1 та схеми на Фіг. 2-20 - як варіант конструктивного виконання) корпус 1 із розміщеними в ньому бойовою частиною 2 та пристроєм 3 приведення в дію бойової частини (позиція 2), чотири рулі (позиція 4) та чотири стабілізатори (позиція 5), які розміщено зовні корпусу, блок керування (6) з рульовими приводами (позиція 7) (або рульовими машинками) та два незалежних канали (позиції, відповідно, 8 і 9) керування рулями (4), розміщеними всередині корпусу (1), координатор (10) цілі (який виконано, наприклад, у вигляді напівактивної лазерної головки самонаведення), розміщений в передній (головній - позиція "ГЧ") частині корпусу (1), захисний обтічник (11) головної частини (позиція "ГЧ") корпусу (1) артилерійського снаряда великого калібру та пристрій (12) скидання зазначеного захисного обтічника (11). При цьому конструктивно і технологічно корпус (1) артилерійського снаряда великого калібру містить зазначену головну обтічну частину (позиція "ГЧ"), циліндричну центральну (позиція "ЦЧ") та хвостову (позиція "ХЧ") частини, жорстко з'єднані між собою, причому головну частину (позиція "ГЧ") виконано конусоподібною, а вільний торець (13) (донний зріз) хвостової частини (позиція "ХЧ") виконано розташованим своєю площиною (позиція W) перпендикулярно поздовжній осі (14) корпусу (1) артилерійського снаряда великого калібру, що заявляється. Конструктивно і технологічно складові частини артилерійського снаряда великого калібру, що заявляється, розміщено в корпусі (1) таким чином (див. схеми на Фіг. 2-3, 5-9, 14-20, 22-24): - захисний обтічник (11) розміщено на головній обтічній частині (позиція "ГЧ") корпусу (1), а саме, на її зовнішній поверхні; - бойову частину (2) розміщено в корпусі (1) снаряда за блоком (6) керування; - пристрій (3) приведення в дію бойової частини розміщено з безпосереднім контактом з бойовою частиною (2); - блок (6) керування з рульовими приводами (7) та двома каналами (позиції 8 і 9) керування рулями (4) розміщено в центральній частині (позиція "ЦЧ") корпусу (1); - рулі (4) розміщено в центральній частині (позиція "ЦЧ") корпусу (1) за головною обтічною частиною (позиція "ГЧ"), при цьому рулі (4) розміщено відносно стабілізаторів (5) (уздовж поздовжньої осі 14) із зсувом площини оперення на кут α не більше 45° щодо вузла (15) кріплення стабілізатора (5) (див. схему на Фіг. 4); - стабілізатори (5) розміщено в хвостовій частині (позиція "ХЧ") корпусу (1) (див. схеми на Фіг. 2-3, 5, 14, 16, 18-20). При зазначеному вище координатор (10) цілі з'єднано з блоком (6) керування, блок (6) керування з'єднано з рульовими приводами (7) за допомогою каналів (позиції 8 і 9) керування рулями. Таким чином рулі (4) з'єднано попарно своїм каналом (відповідно, першим (позиція 8) чи другим (позиція 9) каналом) системи керування з рульовими приводами (7) (див. блок-схему на Фіг. 1 та схему на Фіг. 6). Блок (6) керування з'єднано з пристроєм (12) скидання захисного обтічника (11) за допомогою каналу управління (позиція "К") - див. блок-схему на Фіг. 1 та схему на Фіг. 6. Технологічно і конструктивно в артилерійському снаряді великого калібру (позиція "С"), що заявляється, здійснено наступне: - рулі (4) розміщено попарно в одній площині (позиція Qp), що проходить по вузлу (16) кріплення руля (4) і площині оперення руля та поздовжній осі (14) корпусу (1) (див. схеми на Фіг. 4, 6); 3 UA 93955 U 5 10 15 20 25 30 35 40 45 50 55 60 - стабілізатори (5) розміщено симетрично попарно в площинах (позиція Qc), що розташовані перехресно під кутом β одна до другої з проходом кожної площини по вузлу (15) кріплення стабілізатора (5) та поздовжній осі (14) корпусу (1) (див. схеми на Фіг. 4-5); - вузли (15) кріплення стабілізаторів (5) розміщено під кутом β (β=90°) один до другого (див. схеми на Фіг. 4-5, 7). Конструктивно і технологічно складові частини артилерійського снаряда великого калібру (позиція "С"), що заявляється, виконано таким чином: - захисний обтічник (11) виконано за формою, що відповідає формі передньої конічної головної частини (позиція "ГЧ") корпусу (1) снаряда; - стабілізатори (5) виконано за размахом lс оперення та площиною не меншими, ніж рулі (4) (позиція lр) (див. схеми на Фіг. 3-7), при цьому оперення стабілізатора (5) виконано або зігнутим по окружності (див. схему на Фіг. 4-5), що відповідає окружності зовнішньої поверхні (позиція "ЗП") хвостової частини (позиція "ХЧ") корпусу (1), або у вигляді пластин (див., відповідно, схеми на Фіг. 3-5, 7 та схему на Фіг. 8); - рулі (4) і стабілізатори (5) виконано підпружиненими (17) та із шарнірним кріпленими з можливістю виходу за габарити зовнішньої поверхні корпусу (1) (див. схеми на Фіг. 3-8); - рулі (4) виконано вихідними з корпусу (1) за габарити зовнішньої поверхні корпусу (1) по польоту у бік передньої/головної обтічної частини (позиція "ГЧ") корпусу (1) (див. схему на Фіг. 9); - рулі (4) виконано у вигляді пластин з аеродинамічним профілем у поперечному перерізі (див. схеми на Фіг. 10-13 - варіанти виконання аеродинамічного профілю руля); - передню кромку (18) рулів (4) та передню кромку (19) стабілізаторів (5) виконано або під кутом χ до поздовжньої осі (12) корпусу (1) при їх виходу за габарити корпусу (див. схеми на Фіг. 15-16, де χ>0° але χφ2 (див. схему на Фіг. 22), або навпаки - див. схеми на Фіг. 23-24. Зазначений вище процес коректування напрямку польоту артилерійського снаряда великого калібру (позиція "С") до цілі (26) відбувається постійно (або циклічно через певний період часу) до моменту контакту снаряда з ціллю (26) - удару снаряда в ціль (див. схему на Фіг. 21). При ударі артилерійського снаряда великого калібру (позиція "С") об ціль (26) головна (позиція "ГЧ") і центральна (позиція "ЦЧ") частини корпусу (1) снаряда деформуються і впливають на пристрій (3) приведення в дію бойової частини, що здійснює підривання зазначеної бойової частини (2) снаряда для знищення цілі (26) вибухом (або вибухом та уламками корпусу снаряда). Підвищення ефективності застосування артилерійського снаряда великого калібру, який заявляється, у порівнянні із прототипом, досягається шляхом введення до конструкції снаряда додаткових систем та блоків, а саме, чотирьох рулів та чотирьох стабілізаторів, які розміщено зовні корпусу, координатора цілі, блока керування з рульовими приводами, розміщеними всередині корпусу, та двох незалежних каналів керування рулями, що дає можливість забезпечити керування снарядом під час його польоту по балістичній траєкторії, а саме, на спадній частині траєкторії при підльоті до цілі. Підвищення ефективності застосування до снарядів великого калібру для артилерійських систем, який заявляється, у порівнянні із прототипом, досягається також шляхом введення двох незалежних каналів керування рулями, 5 UA 93955 U 5 10 15 20 що дає можливість керування по кутах рискання, тангажу та крену створенням відповідних моментів різними кутами відхилення пар рулів (по тому, чи іншому каналам). Підвищення ефективності застосування артилерійського снаряда великого калібру, який заявляється, у порівнянні із прототипом, досягається також шляхом виконання рулів та стабілізаторів шарнірно закріпленими з виходом за зовнішні габарити корпусу снаряда після вильоту зі ствола гармати, що дає можливість застосування зазначеного снаряда для стрільби з артилерійських гармат (включаючи корабельні) калібром від 105-мм і вище. Підвищення ефективності застосування зазначеного артилерійського снаряда великого калібру, який заявляється, у порівнянні із прототипом, досягається також шляхом встановлення на головній обтичній частині корпусу снаряда захисного обтічника, який забезпечує як в умовах зберігання, так і в процесі заряджання снаряда у камору гармати, а також на найшвидкісній ділянці польоту снаряда захист об'єктива координатора цілі - напівактивної лазерної головки самонаведення (як варіант). Джерела інформації: 1. Иванов В.А., Горовой Ю.Б. "Устройство и эксплуатация артиллерийского вооружения Российской армии: Учебное пособие". - Тамбов: Издательство Тамбовского государственного технического университета, 2005, - 260 с. Глава 2 "Снаряды", рис. 2.1 Устройство снаряда аналог. 2. "152-мм самоходная гаубица 2С3М". Техническое описание и инструкция по эксплуатации 2С3ТО. Часть II. Боеприпасы. - М.: Воениздат, 1991, рис. 10, с. 40 - аналог. "120-мм самоходное артиллерийское орудие 2С9". Техническое описание и инструкция по эксплуатации 2С9 ТО. Часть III. Боеприпасы. - М.: Воениздат, 1991, рис. 10, с. 40 - аналог. 3. Патент Российской Федерации № 2168697 "Артиллерийский снаряд" от 10.06.2001 (заявка № 2000116847/02), МПК 8 F 42 В 14/00 - прототип. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 50 55 60 1. Артилерійський снаряд великого калібру, що містить корпус із розміщеними в ньому бойовою частиною та пристроєм приведення в дію бойової частини, при цьому корпус містить головну обтічну частину та циліндричну центральну та хвостову частини, з'єднані жорстко між собою, причому головну частину виконано конусоподібною, а вільний торець хвостової частини виконано розташованим своєю площиною перпендикулярно поздовжній осі корпусу снаряда, який відрізняється тим, що він додатково оснащений чотирма рулями та чотирма стабілізаторами, які розміщено зовні корпусу, координатором цілі, блоком керування з рульовими приводами, розміщеними всередині корпусу, двома незалежними каналами керування рулями та захисним обтічником головної частини з пристроєм скидання зазначеного захисного обтічника, при цьому координатор цілі з'єднано з блоком керування, блок керування з'єднано з рульовими приводами за допомогою каналів керування рулями, блок керування з'єднано з пристроєм скидання захисного обтічника за допомогою каналу управління, рулі закріплено з можливістю повороту за допомогою рульового приводу своєю площиною на кут не менше ±45° відносно поздовжній осі корпусу, захисний обтічник розміщено на головній обтічній частині корпусу, бойову частину розміщено в корпусі снаряда за блоком керування, пристрій приведення в дію бойової частини розміщено з безпосереднім контактом з бойовою частиною, блок керування з рульовими приводами та двома каналами керування рулями розміщено в центральній частині корпусу, рулі розміщено в передній центральній частині корпусу за головною обтічною частиною, стабілізатори розміщено в хвостовій частині корпусу, рулі розміщено попарно в одній площині, що проходить по вузлу кріплення руля і площині оперення руля та поздовжній осі корпусу, стабілізатори розміщено симетрично попарно в площинах, що розташовані перехресно під кутом одна до одної з проходом кожної площини по вузлу кріплення стабілізатора та поздовжній осі корпусу, вузли кріплення стабілізаторів розміщено під кутом 90° один до одного, рулі розміщено відносно стабілізаторів із зсувом площини оперення на кут не більше 45° щодо вузла кріплення стабілізатора, причому стабілізатори виконано за розмахом оперення та площиною не меншими, ніж рулі, рулі і стабілізатори виконано підпружиненими із шарнірним кріпленням з можливістю виходу за габарити зовнішньої поверхні корпусу, рулі виконано вихідними з корпусу за габарити зовнішньої поверхні корпусу по польоту у бік передньої обтічної частини корпусу, рулі виконано у вигляді пластин з аеродинамічним профілем у поперечному перерізі. 2. Артилерійський снаряд за п. 1, який відрізняється тим, що оперення стабілізатора виконано або зігнутим по окружності, що відповідає окружності зовнішньої поверхні хвостової частини корпусу, або у вигляді пластин. 6 UA 93955 U 5 10 15 3. Артилерійський снаряд за пп. 1, 2, який відрізняється тим, що в разі виконання стабілізаторів зігнутими по окружності, їх вихід за габарити корпусу здійснюється поворотом по осі, що паралельна поздовжній осі корпусу снаряда, а в разі виконання стабілізаторів у вигляді пластин, їх вихід за габарити корпусу здійснюється поворотом відносно шарнірного вузла кріплення по польоту у бік передньої обтічної частини корпусу з фіксацією у випущеному положенні в обох випадках. 4. Артилерійський снаряд за пп. 1-3, який відрізняється тим, що стабілізатори встановлено площиною оперення або співпадаючими з поздовжньою віссю корпусу снаряда, або під кутом до неї. 5. Артилерійський снаряд за п. 1, який відрізняється тим, що передню кромку рулів та стабілізаторів виконано або під кутом до поздовжньої осі корпусу при їх виході за габарити корпусу, або перпендикулярно зазначеній поздовжній осі корпусу. 6. Артилерійський снаряд за п. 1, який відрізняється тим, що команду на спрацьовування пристрою скидання захисного обтічника блок керування видає при нахилу поздовжньої осі корпусу снаряда униз відносно головної частини снаряда на кут не менше 10°. 7 UA 93955 U 8 UA 93955 U 9 UA 93955 U 10 UA 93955 U 11 UA 93955 U 12 UA 93955 U 13 UA 93955 U 14 UA 93955 U 15 UA 93955 U 16 UA 93955 U 17 UA 93955 U 18 UA 93955 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 19
