Активно-реактивний артилерійський снаряд

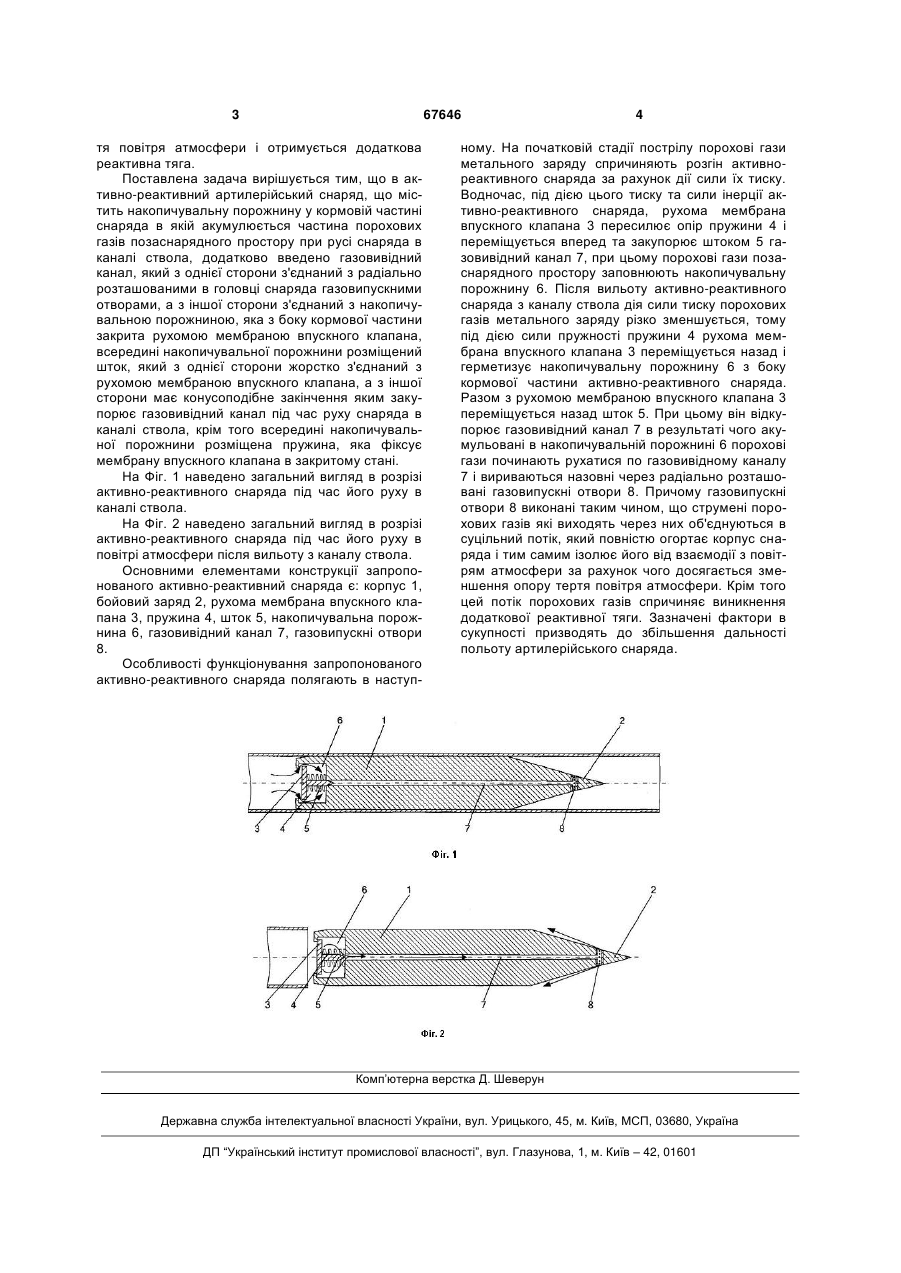

Активно-реактивний артилерійський снаряд, що містить накопичувальну порожнину у кормовій частині снаряда, в якій акумулюється частина порохових газів позаснарядного простору при русі 3 67646 тя повітря атмосфери і отримується додаткова реактивна тяга. Поставлена задача вирішується тим, що в активно-реактивний артилерійський снаряд, що містить накопичувальну порожнину у кормовій частині снаряда в якій акумулюється частина порохових газів позаснарядного простору при русі снаряда в каналі ствола, додатково введено газовивідний канал, який з однієї сторони з'єднаний з радіально розташованими в головці снаряда газовипускними отворами, а з іншої сторони з'єднаний з накопичувальною порожниною, яка з боку кормової частини закрита рухомою мембраною впускного клапана, всередині накопичувальної порожнини розміщений шток, який з однієї сторони жорстко з'єднаний з рухомою мембраною впускного клапана, а з іншої сторони має конусоподібне закінчення яким закупорює газовивідний канал під час руху снаряда в каналі ствола, крім того всередині накопичувальної порожнини розміщена пружина, яка фіксує мембрану впускного клапана в закритому стані. На Фіг. 1 наведено загальний вигляд в розрізі активно-реактивного снаряда під час його руху в каналі ствола. На Фіг. 2 наведено загальний вигляд в розрізі активно-реактивного снаряда під час його руху в повітрі атмосфери після вильоту з каналу ствола. Основними елементами конструкції запропонованого активно-реактивний снаряда є: корпус 1, бойовий заряд 2, рухома мембрана впускного клапана 3, пружина 4, шток 5, накопичувальна порожнина 6, газовивідний канал 7, газовипускні отвори 8. Особливості функціонування запропонованого активно-реактивного снаряда полягають в наступ 4 ному. На початковій стадії пострілу порохові гази метального заряду спричиняють розгін активнореактивного снаряда за рахунок дії сили їх тиску. Водночас, під дією цього тиску та сили інерції активно-реактивного снаряда, рухома мембрана впускного клапана 3 пересилює опір пружини 4 і переміщується вперед та закупорює штоком 5 газовивідний канал 7, при цьому порохові гази позаснарядного простору заповнюють накопичувальну порожнину 6. Після вильоту активно-реактивного снаряда з каналу ствола дія сили тиску порохових газів метального заряду різко зменшується, тому під дією сили пружності пружини 4 рухома мембрана впускного клапана 3 переміщується назад і герметизує накопичувальну порожнину 6 з боку кормової частини активно-реактивного снаряда. Разом з рухомою мембраною впускного клапана 3 переміщується назад шток 5. При цьому він відкупорює газовивідний канал 7 в результаті чого акумульовані в накопичувальній порожнині 6 порохові гази починають рухатися по газовивідному каналу 7 і вириваються назовні через радіально розташовані газовипускні отвори 8. Причому газовипускні отвори 8 виконані таким чином, що струмені порохових газів які виходять через них об'єднуються в суцільний потік, який повністю огортає корпус снаряда і тим самим ізолює його від взаємодії з повітрям атмосфери за рахунок чого досягається зменшення опору тертя повітря атмосфери. Крім того цей потік порохових газів спричиняє виникнення додаткової реактивної тяги. Зазначені фактори в сукупності призводять до збільшення дальності польоту артилерійського снаряда. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
