Спосіб та пристрій для формування діаграми спрямованості керуючої інформації в системі бездротового зв’язку

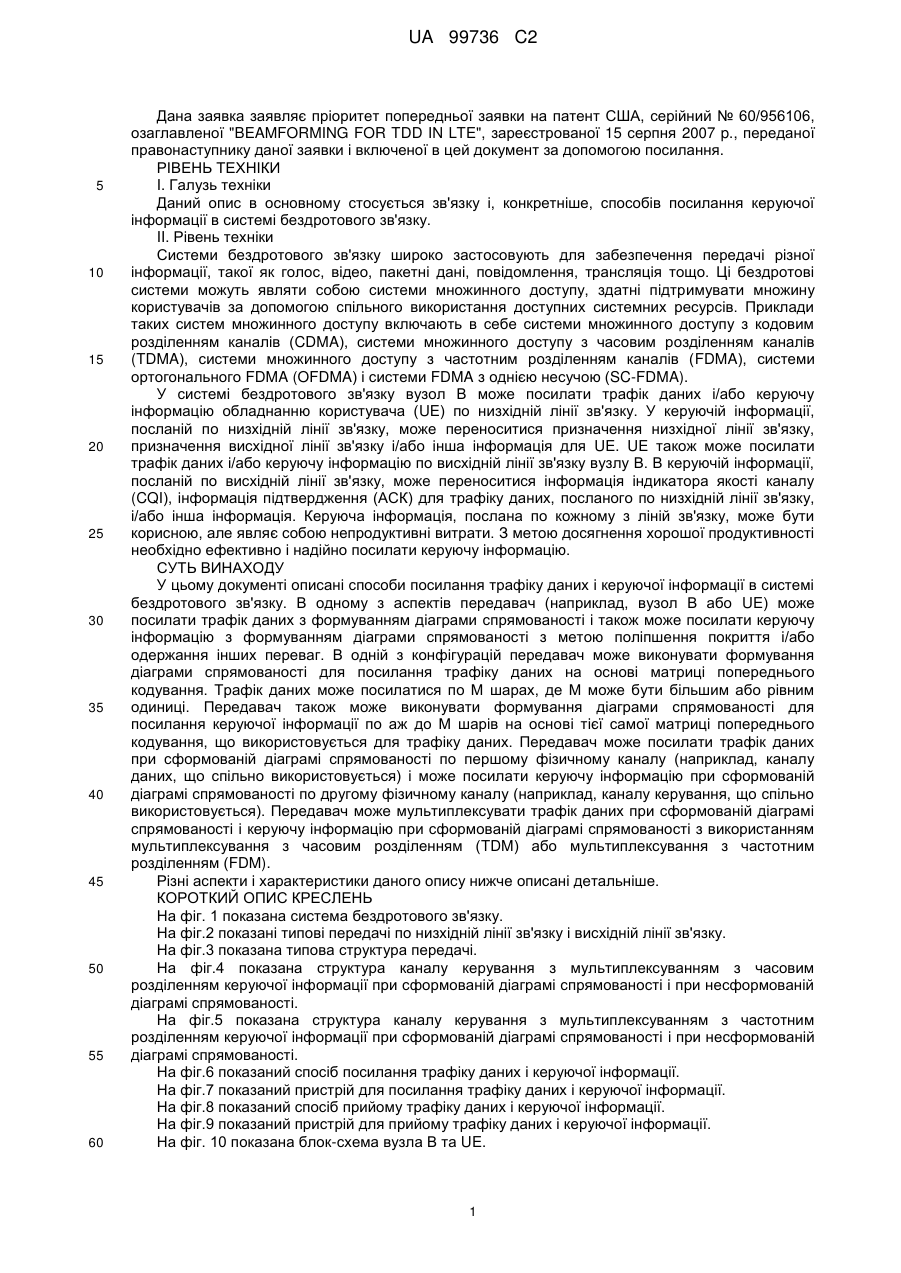

Реферат: Описані способи посилання трафіку даних і керуючої інформації в системі бездротового зв'язку. В одній з конфігурацій передавач (наприклад, вузол В або UE) може виконувати формування діаграми спрямованості для посилання трафіку даних по М шарах на основі матриці попереднього кодування, де М може бути більшим або рівним одиниці. Передавач також може виконувати формування діаграми спрямованості для посилання керуючої інформації по аж до М шарів на основі тієї самої матриці попереднього кодування, що використовувалася для трафіку даних. Передавач може посилати трафік даних при сформованій діаграмі спрямованості по першому фізичному каналу і може посилати сформовану за діаграмою спрямованості керуючу інформацію по другому фізичному каналу. Передавач може мультиплексувати трафік даних при сформованій діаграмі спрямованості і керуючу інформацію при сформованій діаграмі спрямованості з використанням мультиплексування з часовим розділенням (TDM) або мультиплексування з частотним розділенням (FDM). UA 99736 C2 (12) UA 99736 C2 UA 99736 C2 5 10 15 20 25 30 35 40 45 50 55 60 Дана заявка заявляє пріоритет попередньої заявки на патент США, серійний № 60/956106, озаглавленої "BEAMFORMING FOR TDD IN LTE", зареєстрованої 15 серпня 2007 p., переданої правонаступнику даної заявки і включеної в цей документ за допомогою посилання. РІВЕНЬ ТЕХНІКИ I. Галузь техніки Даний опис в основному стосується зв'язку і, конкретніше, способів посилання керуючої інформації в системі бездротового зв'язку. II. Рівень техніки Системи бездротового зв'язку широко застосовують для забезпечення передачі різної інформації, такої як голос, відео, пакетні дані, повідомлення, трансляція тощо. Ці бездротові системи можуть являти собою системи множинного доступу, здатні підтримувати множину користувачів за допомогою спільного використання доступних системних ресурсів. Приклади таких систем множинного доступу включають в себе системи множинного доступу з кодовим розділенням каналів (CDMA), системи множинного доступу з часовим розділенням каналів (TDMA), системи множинного доступу з частотним розділенням каналів (FDMA), системи ортогонального FDMA (OFDMA) і системи FDMA з однією несучою (SC-FDMA). У системі бездротового зв'язку вузол В може посилати трафік даних і/або керуючу інформацію обладнанню користувача (UE) по низхідній лінії зв'язку. У керуючій інформації, посланій по низхідній лінії зв'язку, може переноситися призначення низхідної лінії зв'язку, призначення висхідної лінії зв'язку і/або інша інформація для UE. UE також може посилати трафік даних і/або керуючу інформацію по висхідній лінії зв'язку вузлу В. В керуючій інформації, посланій по висхідній лінії зв'язку, може переноситися інформація індикатора якості каналу (CQI), інформація підтвердження (АСК) для трафіку даних, посланого по низхідній лінії зв'язку, і/або інша інформація. Керуюча інформація, послана по кожному з ліній зв'язку, може бути корисною, але являє собою непродуктивні витрати. З метою досягнення хорошої продуктивності необхідно ефективно і надійно посилати керуючу інформацію. СУТЬ ВИНАХОДУ У цьому документі описані способи посилання трафіку даних і керуючої інформації в системі бездротового зв'язку. В одному з аспектів передавач (наприклад, вузол В або UE) може посилати трафік даних з формуванням діаграми спрямованості і також може посилати керуючу інформацію з формуванням діаграми спрямованості з метою поліпшення покриття і/або одержання інших переваг. В одній з конфігурацій передавач може виконувати формування діаграми спрямованості для посилання трафіку даних на основі матриці попереднього кодування. Трафік даних може посилатися по М шарах, де М може бути більшим або рівним одиниці. Передавач також може виконувати формування діаграми спрямованості для посилання керуючої інформації по аж до М шарів на основі тієї самої матриці попереднього кодування, що використовується для трафіку даних. Передавач може посилати трафік даних при сформованій діаграмі спрямованості по першому фізичному каналу (наприклад, каналу даних, що спільно використовується) і може посилати керуючу інформацію при сформованій діаграмі спрямованості по другому фізичному каналу (наприклад, каналу керування, що спільно використовується). Передавач може мультиплексувати трафік даних при сформованій діаграмі спрямованості і керуючу інформацію при сформованій діаграмі спрямованості з використанням мультиплексування з часовим розділенням (TDM) або мультиплексування з частотним розділенням (FDM). Різні аспекти і характеристики даного опису нижче описані детальніше. КОРОТКИЙ ОПИС КРЕСЛЕНЬ На фіг. 1 показана система бездротового зв'язку. На фіг.2 показані типові передачі по низхідній лінії зв'язку і висхідній лінії зв'язку. На фіг.3 показана типова структура передачі. На фіг.4 показана структура каналу керування з мультиплексуванням з часовим розділенням керуючої інформації при сформованій діаграмі спрямованості і при несформованій діаграмі спрямованості. На фіг.5 показана структура каналу керування з мультиплексуванням з частотним розділенням керуючої інформації при сформованій діаграмі спрямованості і при несформованій діаграмі спрямованості. На фіг.6 показаний спосіб посилання трафіку даних і керуючої інформації. На фіг.7 показаний пристрій для посилання трафіку даних і керуючої інформації. На фіг.8 показаний спосіб прийому трафіку даних і керуючої інформації. На фіг.9 показаний пристрій для прийому трафіку даних і керуючої інформації. На фіг. 10 показана блок-схема вузла В та UE. 1 UA 99736 C2 5 10 15 20 25 30 35 40 45 ДОКЛАДНИЙ ОПИС Способи, описані в даному документі, можуть застосовуватися в різних системах бездротового зв'язку, таких як CDMA, TDMA, FDMA, OFDMA, SC-FDMA та інших системах. Терміни "система" та "мережа" часто використовуються взаємозамінно. Система CDMA може реалізовувати таку технологію радіозв'язку, як універсальний наземний радіодоступ (UTRA), cdma2000 тощо. UTRA включає в себе широкосмуговий CDMA (WCDMA) та інші варіанти CDMA. cdma2000 включає в себе стандарти IS-2000, IS-95 та IS-856. Система TDMA може реалізовувати таку технологію радіозв'язку як глобальна система мобільного зв'язку (GSM). Система OFDMA може реалізовувати таку технологію радіозв'язку як розширений UTRA (EUTRA), ультрамобільна широкосмугова передача (UMB), IEEE 802.11 (Wi-Fi), IEEE 802.16 (WiMAX), IEEE 802.20, Flash-OFDM® тощо. UTRA та E-UTRA є частиною універсальної системи мобільного зв'язку (UMTS). Програма довгострокового розвитку (LTE) 3GPP передбачає майбутній запуск UMTS, яка буде використовувати E-UTRA, що включає в себе OFDMA по низхідній лінії зв'язку і SC-FDMA по висхідній лінії зв'язку. UTRA, E-UTRA, UMTS, LTE та GSM описані в документах організації, що називається "Проект партнерства третього покоління" (3GPP). cdma2000 та UMB описані в документах організації, що називається "Проект партнерства третього покоління 2" (3GPP2). Для розуміння, нижче описані визначені аспекти методик для LTE, і в більшій частині наведеного нижче опису використовується термінологія LTE. На фіг. 1 показана система бездротового зв'язку 100, яка може являти собою LTE-систему. Система 100 може включати в себе ряд вузлів В 110 та інші мережні об'єкти. Вузол В може являти собою нерухому станцію, яка здійснює зв'язок з UE і також може називатися розгорненим вузлом В (eNB), базову станцію, точку доступу тощо. Кожний вузол В 110 забезпечує покриття зони радіозв'язку для конкретної географічної зони. З метою підвищення продуктивності системи загальна зона покриття вузла В може бути розділена на декілька (наприклад, три) менших зон. Кожна зона меншого розміру може обслуговуватися відповідною підсистемою вузла В. В 3GPP термін "стільник" може означати найменшу зону покриття вузла В і/або підсистеми вузла В, обслуговуючої дану зону покриття. У 3GPP2 термін "сектор" може відноситися до найменшої зони покриття базової станції і/або підсистеми базової станції, обслуговуючої дану зону покриття. Для розуміння в наведеному нижче описі використовується поняття стільники 3GPP. UE 120 можуть бути розподілені в межах системи, і кожне UE може бути стаціонарним або мобільним. UE також може відноситися до мобільної станції, термінала, термінала доступу, абонентської установки, станції тощо. UE може являти собою стільниковий телефон, кишеньковий персональний комп'ютер (КПК), бездротовий модем, пристрій бездротового зв'язку, портативний пристрій, ноутбук, бездротовий телефон тощо. UE може здійснювати зв'язок з вузлом В через низхідну або висхідну лінії зв'язку. Низхідна лінія зв'язку (або прямий канал) відноситься до каналу зв'язку від вузла В до UE, а висхідна лінія зв'язку (або зворотний канал) відноситься до каналу зв'язку від UE до вузлу В. Система може підтримувати множину фізичних каналів для низхідної лінії зв'язку та іншу множину фізичних каналів для висхідної лінії зв'язку. Кожний фізичний канал може переносити трафік даних, керуючу інформацію тощо. В Таблиці 1 наведені деякі фізичні канали, що використовуються для низхідної і висхідної лінії зв'язку в LTE. Як правило, система може підтримувати довільну множину фізичних каналів для трафіку даних і керуючої інформації для кожного з низхідної і висхідної лінії зв'язку. 2 UA 99736 C2 Таблиця 1 Канал PDCCH PDSCH PUCCH PUSCH 5 10 15 20 25 30 35 40 Назва каналу Фізичний низхідний канал керування Опис Переносить призначення планування та іншу керуючу інформацію по низхідній лінії зв'язку для UE. Фізичний низхідний канал, що Переносить трафік даних по спільно використовується низхідній лінії зв'язку для UE. Фізичний висхідний канал Переносить керуючу інформацію керування (наприклад, АСК, CQI, РМІ та інформацію про ранг), що посилається UE по висхідній лінії зв'язку. Фізичний висхідний канал, що Переносить трафік даних, що спільно використовується посилається UE по висхідній лінії зв'язку. На фіг.2 показані типові передачі по низхідній лінії зв'язку для вузла В і типові передачі по висхідній лінії зв'язку для UE. Часова шкала передачі може бути розділена на одиничні підкадри. Кожний підкадр може мати заздалегідь визначену часову тривалість, наприклад, одну мілісекунду (мс). UE може періодично оцінювати якість низхідної лінії зв'язку для вузла В і може посилати інформацію CQI по CQI-каналу вузлу В. Вузол В може використовувати інформацію CQI і/або іншу інформацію для вибору UE для передачі даних по низхідній лінії зв'язку і для вибору однієї або більше схем модуляції і кодування (MCS) для UE. Вузол В може обробляти трафік даних відповідно до вибраної(-их) MCS і може посилати трафік даних по PDSCH на UE. Вузол В також може посилати керуючу інформацію (наприклад, призначення планування) по PDCCII на UE. UE може обробляти PDCCH з метою одержання призначення планування. UE може потім обробляти PDSCH відповідно до призначеного планування з метою відновлення трафіку даних, посланого на UE. UE може генерувати АСК-інформацію на основі результатів декодування для трафіку даних і може посилати АСК-іиформацію по АСК-каналу. Канали АСК та CQI можуть являти собою частину PUCCII. Вузол В може повторно посилати трафік даних у випадку одержання негативного квітування (NAK) від UE і може посилати новий трафік даних у випадку одержання АСК. Як правило, вузол В може посилати трафік даних і/або керуючу інформацію по низхідній лінії зв'язку на UE. UE також може посилати трафік даних і/або керуючу інформацію по висхідній лінії зв'язку вузлу В. Способи, описані в цьому документі, можуть застосовуватися для посилання керуючої інформації по низхідній лінії зв'язку або по висхідній лінії зв'язку. Для розуміння, більша частина наведеного нижче опису відноситься до посилання керуючої інформації по низхідній лінії зв'язку. Вузол В може бути обладнаний множиною (Т) антен, які можуть використовуватися для передачі і прийому даних. Вузол В може посилати передачу типу "множинний вхід-одиничний вихід" (MISO) на UE, обладнане однією антеною. Вузол В може посилати передачу типу "множинний вхід-множинний вихід" (МІМО) на UE, обладнане декількома антенами. Вузол В може посилати передачу MISO і/або МІМО при сформованій діаграмі спрямованості з метою поліпшення продуктивності. Вузол В може виконувати формування діаграми спрямованості для трафіку даних згідно з наступним: x(k)=Wd(k), Рівн. (1) де d(k) - вектор (розмірності М1) символів даних для посилання по піднесучій k, W - матриця попереднього кодування розмірності ТМ, і х(k) - вектор розмірності Т1 вихідних символів для піднесучої k. Вузол В може посилати М потоків символів даних по М шарах на UE, обладнане R антенами, при цьому звичайно R1 та 1Мmin {Т, R}. Вузол В може виконувати формування діаграми спрямованості для досягнення більш високої продуктивності і/або кращого покриття для UE. UE (або, можливо, вузол В) може здійснювати вибір рангу для визначення кількості потоків символів даних (М) для посилання, а також вибір конкретної матриці попереднього кодування для використання при формуванні діаграми спрямованості. Вибір рангу може здійснюватися на основі (і) оцінки бездротового каналу від вузла В до UE і (іі) оцінки шуму і перешкод, що спостерігаються на UE. Матриця попереднього кодування W може включати в 3 UA 99736 C2 5 10 15 20 25 30 35 40 45 50 55 себе М стовпців для М потоків символів даних, призначених для одночасного посилання. Якщо М=1, то матриця попереднього кодування включає в себе один стовпець і може називатися вектором попереднього кодування. UE також може визначати інформацію CQI, що показує якість прийнятого сигналу для М шарів на основі вибраної матриці попереднього кодування, оцінки каналу і оцінок шуму і перешкод. UE може посилати вузлу В вибрану матрицю попереднього кодування, а також інформацію CQI для М шарів. Вузол В може обробляти (наприклад, кодувати і модулювати) М потоків символів даних на основі інформації CQI і може виконувати формування діаграми спрямованості для М потоків символів даних на основі вибраної матриці попереднього кодування. Формування діаграми спрямованості може здійснюватися відповідно до описаного в заявці, що належить тому самому правовласнику на патент США, серійний № 12/189483, озаглавленій "EIGEN-BEAMFORMING FOR WIRELESS COMMUNICATION SYSTEMS", зареєстрованій 11 серпня 2008 p. Вибір рангу з метою вибору числа потоків символів даних і матриці попереднього кодування може здійснюватися відповідно до описаного в заявці, що належить тому самому правовласнику на патент США, серійний № 11/449893, озаглавленій "ROBUST RANK PREDICTION FOR A MIMO SYSTEM", зареєстрованій 9 червня 2006 p. Як показано на фіг.2, вузол В може посилати керуючу інформацію по PDCCH і може посилати трафік даних по PDSCH на UE. Вузол В може виконувати формування діаграми спрямованості для трафіку даних, посланого по PDSCH. Є бажаним таке посилання керуючої інформації, щоб забезпечити надійність її одержання UE. Вузол В може використовувати більш сильну модуляцію і схему кодування для керуючої інформації і/або може повторювати керуючу інформацію один або більше разів з метою підвищення надійності. Однак для посилання керуючої інформації з більш сильною модуляцією і схемою кодування і/або з повторенням може використовуватися більша кількість радіоресурсів. В одному з аспектів вузол В може посилати керуючу інформацію із сформованою діаграмою спрямованості таким саме чином, як і трафік даних, або аналогічним чином. Матриця попереднього кодування W може вибиратися з метою забезпечення хороших характеристик для трафіку даних. Та сама матриця попереднього кодування W може використовуватися для формування діаграми спрямованості керуючої інформації. Формування діаграми спрямованості може поліпшити покриття для керуючої інформації і/або забезпечити інші переваги. В одній з конфігурацій вузол В може посилати один потік символів керуючої інформації (або один потік символів керування) незалежно від кількості потоків символів даних, що посилаються. Вузол В може посилати цей один потік керуючих символів з використанням одного стовпця матриці попереднього кодування W, що використовується для трафіку даних. Вузол В може виконувати формування діаграми спрямованості для цього потоку керуючих символів відповідно до наведеного нижче: y(k)=wc(k), Рівн. (2) де с(к) - керуючий символ для посилання по піднесучій k, w - вектор попереднього кодування розмірності Т1 для керуючої інформації, і у(k) - вектор (розмірності Т1) вихідних символів для піднесучої k. Вектор попереднього кодування w може являти собою один стовпець матриці попереднього кодування W, що використовується для трафіку даних. Наприклад, вектор попереднього кодування w може являти собою стовпець W для кращого шару серед М шарів, що використовуються для трафіку даних. Кращий шар може бути ідентифікований за інформацією CQI для М шарів. В іншій конфігурації вузол В може посилати М потоків керуючих символів, що відповідає числу потоків символів даних. Вузол В може посилати М потоків керуючих символів з використанням всіх М стовпців матриці попереднього кодування W. Вузол В може виконувати формування діаграми спрямованості для М потоків керуючих символів згідно з наведеним нижче: y(k)=Wc(k), Рівн. (3) де с(k) - вектор (розмірності М1) керуючих символів для посилання по піднесучій k. Як правило, вузол В може посилати довільну кількість потоків керуючих символів з формуванням діаграми спрямованості з використанням довільної кількості стовпців матриці попереднього кодування W, використаної для трафіку даних. Для керуючої інформації можуть використовуватися більш строгі вимоги з надійності, ніж для трафіку даних. Вузол В може використовувати більш сильну модуляцію і схему кодування, більш високу потужність передачі тощо з метою досягнення необхідної надійності для керуючої інформації. В іншому аспекті формування діаграми спрямованості для керуючої інформації може виконуватися селективно на основі різних факторів. В одній з конфігурацій формування 4 UA 99736 C2 5 10 15 20 25 30 35 40 45 50 55 діаграми спрямованості може виконуватися для керуючої інформації у випадку, коли формування діаграми спрямованості також виконується для трафіку даних. В іншій конфігурації формування діаграми спрямованості може виконуватися для визначених типів трафіку даних. У ще одній конфігурації формування діаграми спрямованості може виконуватися для керуючої інформації для UE, підтримуючих дану можливість, і не виконуватися для UE, не підтримуючих цю можливість. Наприклад, більш пізня версія специфікації LTE може підтримувати формування діаграми спрямованості для керуючої інформації, і формування діаграми спрямованості може не проводитися для застарілих UE, підтримуючих оригінальну версію специфікації LTE. Формування діаграми спрямованості для керуючої інформації також може виконуватися селективно на основі інших факторів. У ще одному аспекті канал керування, такий як PDCCH, може бути розділений з метою підтримки як формування діаграми спрямованості, так і відсутності формування діаграми спрямованості для керуючої інформації. Канал керування може бути розділений різними способами з одержанням секції, сформованої за діаграмою спрямованості, і секції, несформованої за діаграмою спрямованості. Керуюча інформація може бути послана з формуванням діаграми спрямованості в секції, сформованій за діаграмою спрямованості, і без формування діаграми спрямованості в секції, несформованій за діаграмою спрямованості. Керуюча інформація для заданого UE може бути послана як в секції, сформованій за діаграмою спрямованості, так і в секції, несформованій за діаграмою спрямованості, залежно від будь-яких вищеописаних факторів. Розділення каналу керування може залежати від типу ресурсів, доступних для посилання керуючої інформації. У LTE використовується мультиплексування з ортогональним розділенням частот (OFDM) по низхідній лінії зв'язку і мультиплексування з ортогональним розділенням частот з одної несучої (SC-FDM) по висхідній лінії зв'язку. OFDM та SC-FDM розділяють смугу пропускання системи на множину (K) ортогональних піднесучих, які звичайно називають інтервалами частот, елементами дискретизації тощо. Кожна піднесуча може бути модульована даними. Як правило, символи модуляції посилають з OFDM в частотній ділянці і з SC-FDM у часовій ділянці. Інтервал між суміжними піднесучими може бути фіксованим, а загальне число піднесучих (K) може залежати від смуги пропускання системи. Наприклад, K може дорівнювати 128, 256, 512, 1024 або 2048 для смуги пропускання системи, що становить 1,25, 2,5, 5, 10 або 20 МГц, відповідно. На фіг.3 показана схема структури передачі 300, яка може використовуватися для низхідної або висхідної лінії зв'язку. Часова шкала передачі може бути розділена на одиниці підкадрів. Кожний підкадр може бути розділений на два інтервали - перший/лівий інтервал і другий/правий інтервал. Кожний інтервал може включати в себе фіксоване число або число символьних періодів, що настроюється, наприклад, шість символьних періодів для розширеного циклічного префікса або сім символьних періодів для нормального циклічного префікса. K наявних піднесучих можуть бути згруповані в блоки ресурсів. Кожний блок ресурсів може включати в себе N піднесучих (наприклад, N=12 піднесучих) в одному інтервалі. Доступні блоки ресурсів можуть бути призначені UE для передачі трафіку даних і керуючої інформації. На фіг.4 показана схема структури каналу керування 400 з мультиплексуванням з часовим розділенням (TDM) секцій для керуючої інформації при сформованій діаграмі спрямованості і несформованій діаграмі спрямованості. У випадку нормального циклічного префікса в LTE лівий інтервал включає в себе сім символьних періодів від 0 до 6, і правий інтервал включає в себе сім символьних періодів від 7 до 13. На фіг.4 показано чотири блоки ресурсів, при цьому кожний блок ресурсів включає в себе 12 піднесучих в 7 символьних періодах. Два верхніх блоки ресурсів включають в себе піднесучі від k0 до k11, і два нижніх блоки ресурсів включають в себе піднесучі від k12 до k23. Кожний блок ресурсів включає в себе 84 елементи ресурсів. Кожний елемент ресурсів відповідає одній піднесучій в один символьний період і може бути використаний для посилання одного символу модуляції. Деякі елементи ресурсів в символьних періодах 0, 1 та 4 лівого інтервалу і в символьних періодах 7, 8 та 11 правого інтервалу можуть бути використані для посилання пілотних символів. На фіг.4 показаний випадок, коли вузол В здійснює передачу по чотирьох антенах. Пілотні символи для антен 0, 1, 2 та 3 помічені як "Ant0", "Ant1", "Ant2" та "Ant3", відповідно. Як показано на фіг.4, пілотні символи посилають з антен 0 та 1 в перший і п'ятий символьні періоди кожного інтервалу, а також з антен 2 та 3 у другий символьний період кожного інтервалу. Для кожної антени пілотні символи посилають на піднесучих, рознесених один від одного на шість піднесучих. У кожному символьному періоді, протягом якого посилають пілотні символи, пілотні символи для антени з непарним номером чергують з пілотними символами для антени з парним номером. 5 UA 99736 C2 5 10 15 20 25 30 35 40 45 50 55 60 Деякі елементи ресурсів в символьному періоді 0 лівого інтервалу можуть використовуватися для посилання по фізичному індикаторному каналу керування форматом (PCFICH), який може переносити інформацію про розділення. В інформації про розділення можуть переносити відомості про розділення блоків ресурсів на перший сегмент для PDSCH і другий сегмент для PDCCH. В одній з конфігурацій в інформації про розділення можуть переноситися відомості про те, чи використовуються 1, 2 або 3 символи OFDM для PDCCH. В інформації про розділення також може переноситися інформація про розділення другого сегмента для PDCCH на секцію при сформованій діаграмі спрямованості і несформованій діаграмі спрямованості. У прикладі, показаному на фіг.4, PDCCH займає перші три символьних періоди 0, 1 та 2 лівого інтервалу, і PDSCH займає 11 символьних періодів, ідо залишилися, від 3 до 13 в лівому і правому інтервалах. У конфігурації TDM, показаній на фіг.4, секція при несформованій діаграмі спрямованості PDCCH займає перші два символьних періоди 0 та 1 лівого інтервалу, і секція при сформованій діаграмі спрямованості PDCCH займає третій символьний період 2 лівого інтервалу. Як правило, для конфігурації TDM секції при сформованій діаграмі спрямованості і несформованій діаграмі спрямованості може охоплювати різні символьні періоди, і кожна секція може охоплювати довільне число символьних періодів. На фіг. 5 показана конфігурація структури каналу керування 500 з мультиплексуванням з частотним розділенням каналів (FDM) секцій для керуючої інформації при сформованій діаграмі спрямованості і несформованій діаграмі спрямованості. Елементи ресурсів, що використовуються для пілотних символів і інформації про розділення, показані на фіг.5 та описані вище для фіг.4. У прикладі, показаному на фіг.5, PDCCH займає перші три символьних періоди 0, 1 та 2 лівого інтервалу, і PDSCH займає 11 символьних періодів, що залишилися, від 3 до 13 в лівому і правому інтервалах. У конфігурації FDM, показаній на фіг.5, секція при несформованій діаграмі спрямованості PDCCH охоплює 15 піднесучих від k0 до k6, k8, k9, k11, k12, k13, k15, k18 та k19. Секція при сформованій діаграмі спрямованості PDCCH охоплює 9 піднесучих k7, k10, k14, k16, k17 та від k20 до k23. Як правило, для конфігурації FDM секції при сформованій діаграмі спрямованості і несформованій діаграмі спрямованості охоплює різні піднесучі, і кожна секція може охоплювати довільну кількість піднесучих. В іншій конфігурації елементи ресурсів для PUCCH можуть бути розділені на смуги. Кожна смуга може охоплювати визначене число піднесучих (наприклад, чотири піднесучих) у визначеній кількості символьних періодів (наприклад, в трьох символьних періодах). Кожна смуга може бути використана для формування діаграми спрямованості або відсутності формування діаграми спрямованості. Як правило, для розділення каналу керування на секцію при сформованій діаграмі спрямованості і несформованій діаграмі спрямованості може застосовуватися довільна схема мультиплексування. Наприклад, кожний елемент ресурсів для каналу керування може бути виділений для сформованої за діаграмою спрямованості або для несформованої за діаграмою спрямованості секції. Більш складне розділення каналу керування на секції при сформованій діаграмі спрямованості і несформованій діаграмі спрямованості може переноситися з великим обсягом інформації про розділення. Деякі типові конфігурації для посилання керуючої інформації із здійсненням і без здійснення формування діаграми спрямованості в одному і тому самому блоці ресурсів були описані вище. В іншій конфігурації кожний блок ресурсів може бути використаний для посилання керуючої інформації або з формуванням діаграми спрямованості, або без нього. У даній конфігурації виконується мультиплексування керуючої інформації на рівні блоків ресурсів при сформованій діаграмі спрямованості і несформованій діаграмі спрямованості. Мультиплексування керуючої інформації при сформованій діаграмі спрямованості і несформованій діаграмі спрямованості також може виконуватися і іншими способами. Вузол В може посилати специфічний для стільника опорний сигнал (який також може називатися загальним пілот-сигналом) і/або специфічні для UE опорні сигнали (які також можуть називатися виділеними пілот-сигналами) по низхідній лінії зв'язку. Опорний сигнал являє собою сигнал, заздалегідь відомий як передавачу, так і приймачу. Опорний сигнал також може називатися пілот-сигналом, преамбулою, тренувальним сигналом тощо. Вузол В може посилати опорні сигнали через елементи ресурсів, помічені як "Ant0"-"Ant3" на фіг.4 та 5, і/або в інших елементах ресурсів. Вузол В може періодично посилати специфічний для стільника опорний сигнал через всю смугу пропускання системи без формування діаграми спрямованості, наприклад, в одному із символьних періодів кожного інтервалу. UE можуть використовувати специфічний для стільника опорний сигнал для оцінки каналу, оцінки якості каналу, вимірювання сили сигналу тощо- Вузол В може посилати трафік даних в блоці ресурсів на UE і 6 UA 99736 C2 5 10 15 20 25 30 35 40 45 50 55 60 може посилати UE-специфічний опорний сигнал в блоці ресурсів. Вузол В може посилати специфічний для UE опорний сигнал з формуванням діаграми спрямованості або без нього. UE може використовувати специфічний для UE опорний сигнал для демодуляції трафіку даних. Система може використовувати дуплекс з частотним розділенням каналів (FDD) або дуплекс з часовим розділенням каналів (TDD). При FDD низхідній і висхідній лінії зв'язку можуть бути виділені різні частотні канали, і відповідь каналу для низхідної лінії зв'язку може бути некорельованою з відповіддю каналу для висхідної лінії зв'язку. При TDD низхідна і висхідна лінії зв'язку можуть спільно використовувати один і той самий частотний канал, і відповідь каналу для низхідної лінії зв'язку може бути корельована з відповіддю каналу для висхідної лінії зв'язку. Матриця попереднього кодування, що використовується для формування діаграми спрямованості, може бути визначена різними способами. Для FDD UE може оцінювати відповідь низхідної лінії зв'язку і шум і перешкоди низхідної лінії зв'язку на основі специфічного для стільника опорного сигналу, що посилається вузлом В. UE може виконувати вибір рангу і визначати кількість потоків символів даних (М) для посилання по низхідній лінії зв'язку, а також конкретну матрицю попереднього кодування, що використовується, за оцінкою низхідної лінії зв'язку і оцінкою шуму і перешкод для низхідної лінії зв'язку. UE може генерувати інформацію індикатора матриці попереднього кодування (РМІ), що вказує вибрану матрицю попереднього кодування і ранг М. UE також може генерувати CQI-інформацію, що вказує якість одержаного сигналу для кожного з М потоків символів даних. UE може посилати інформацію РМІ та CQI вузлу В. Вузол В може кодувати і модулювати М потоків символів даних на основі переданої CQI-інформації, а також може виконувати формування діаграми спрямованості для М потоків символів даних на основі переданої РМІ-інформації. Для TDD UE може генерувати РМІ та CQI-інформацію таким самим чином, як і для FDD, і може посилати РМІ та CQI-інформацію вузлу В. Як альтернатива, UE може посилати звуковий опорний сигнал по висхідній лінії зв'язку і також може посилати CQI-інформацію. Вузол В може оцінювати відповідь висхідної лінії зв'язку, а також шум і перешкоди висхідної лінії зв'язку на основі звукового опорного сигналу, посланого UE. Вузол В може використовувати відкалібровану версію оцінки висхідної лінії зв'язку як оцінку низхідної лінії зв'язку з використанням припущення про взаємозв'язок каналів з TDD. Вузол В також може оцінювати шум і перешкоди низхідної лінії зв'язку за оцінкою шуму і перешкод висхідної лінії зв'язку, одержаних вузлом В, і/або за інформацією CQI, одержаною від UE. Вузол В може виконувати вибір рангу і визначати кількість потоків символів даних (М) для посилання по низхідній лінії зв'язку і призначену для використання конкретну матрицю попереднього кодування на основі оцінки низхідної лінії зв'язку та оцінки шуму і перешкод низхідної лінії зв'язку. Вузол В також може визначати схему модуляції і кодування для кожного потоку символів даних на основі вибраної матриці попереднього кодування, оцінки низхідної лінії зв'язку та оцінки шуму і перешкод низхідної лінії зв'язку. Вузол В може кодувати і модулювати М потоків символів даних на основі вибраних схем модуляції і кодування, а також може виконувати формування діаграми спрямованості для М потоків символів даних на основі вибраної матриці попереднього кодування. Як для FDD, так і для TDD вузол В може виконувати формування діаграми спрямованості для керуючої інформації для UE на основі матриці попереднього кодування, що використовується для трафіку даних для UE. Вузол В може посилати один або більше потоків керуючих символів на UE з використанням одного або більше стовпців матриці попереднього кодування відповідно до описаного вище. Вузол В також може посилати UE-специфічний опорний сигнал на UE. Вузол В може виконувати формування діаграми спрямованості для UEспецифічного опорного сигналу, наприклад, з використанням стовпця матриці попереднього кодування, що використовується для керуючої інформації. На фіг.6 показаний план процесу 600 посилання трафіку даних і керуючої інформації в системі бездротового зв'язку. Процес 600 може виконуватися передавачем, який може являти собою вузол В для передачі по низхідній лінії зв'язку або UE для передачі по висхідній лінії зв'язку. Передавач може виконувати формування діаграми спрямованості для трафіку даних на основі матриці попереднього кодування (блок 612). Передавач також може виконувати формування діаграми спрямованості для керуючої інформації на основі матриці попереднього кодування, використаної для трафіку даних (блок 614). У блоці 612 передавач може виконувати формування діаграми спрямованості на основі М стовпців матриці попереднього кодування з метою посилання трафіку даних по М шарах, де М може бути більшим або рівним одиниці. В одній з конфігурацій блока 614 передавач може виконувати формування діаграми 7 UA 99736 C2 5 10 15 20 25 30 35 40 45 50 55 60 спрямованості на основі одного стовпця матриці попереднього кодування з метою посилання керуючої інформації по одному шару. Як правило, передавач може виконувати формування діаграми спрямованості на основі аж до М стовпців матриці попереднього кодування з метою посилання керуючої інформації по аж до М шарів. Передавач може посилати трафік даних при сформованій діаграмі спрямованості по першому фізичному каналу (блок 616). Передавач може посилати керуючу інформацію при сформованій діаграмі спрямованості по другому фізичному каналу (блок 618). В одній з конфігурацій передавач може посилати трафік даних при сформованій діаграмі спрямованості в першому сегменті блока ресурсів і може посилати керуючу інформацію при сформованій діаграмі спрямованості у другому сегменті блока ресурсів, наприклад, як показано на фіг.4 та 5. Перший сегмент може бути виділений першому фізичному каналу, а другий сегмент може бути виділений другому фізичному каналу. Для передачі низхідної лінії зв'язку перший фізичний канал може містити PDSCH, а другий фізичний канал може містити PDCCH. Для передачі по висхідній лінії зв'язку перший фізичний канал може містити PUSCH, а другий фізичний канал може містити PUCCH. В одній з конфігурацій передавач може посилати керуючу інформацію при несформованій діаграмі спрямованості в першій секції блока ресурсів і може посилати керуючу інформацію при сформованій діаграмі спрямованості у другій секції блока ресурсів. Перша і друга секції можуть бути мультиплексовані з розділенням за часом та охоплювати різні символьні періоди, наприклад, як показано на фіг.4. Перша і друга секції також можуть бути мультиплексовані з розділенням за частотою і можуть охоплювати різні піднесучі, наприклад, як показано на фіг.5. Для передачі по низхідній лінії зв'язку передавач може являти собою вузол В, який посилає трафік даних і керуючу інформацію на перше UE в блоках 612-618. Керуюча інформація може містити призначення планування для першого UE. Вузол В може обробляти (наприклад, кодувати і модулювати) і посилати трафік даних відповідно до призначеного планування. Вузол В може виконувати формування діаграми спрямованості для трафіку даних і керуючої інформації /для другого UE на основі другої матриці попереднього кодування. Вузол В може посилати трафік даних при сформованій діаграмі спрямованості для другого UE по першому фізичному каналу і може посилати керуючу інформацію при сформованій діаграмі спрямованості для другого UE по другому фізичному каналу. Для випадку FDD або TDD вузол В може одержувати матрицю попереднього кодування від першого UE і може одержувати другу матрицю попереднього кодування від другого UE. Для випадку TDD вузол В може одержувати матрицю попереднього кодування на основі першого опорного сигналу, одержаного від першого UE, і може одержувати другу матрицю попереднього кодування на основі другого опорного сигналу, одержаного від другого UE. Перший і другий опорні сигнали можуть являти собою звукові опорні сигнали або деякі інші опорні сигнали. На фіг.7 показана схема пристрою 700 для посилання трафіку даних і керуючої інформації в системі бездротового зв'язку. Пристрій 700 включає в себе модуль 712 для виконання формування діаграми спрямованості для трафіку даних на основі матриці попереднього кодування, модуль 714 для виконання формування діаграми спрямованості для керуючої інформації на основі матриці попереднього кодування, використаної для трафіку даних, модуль 716 для посилання трафіку даних при сформованій діаграмі спрямованості по першому фізичному каналу і модуль 718 для посилання керуючої інформації при сформованій діаграмі спрямованості по другому фізичному каналу. На фіг.8 показаний план процесу 800 одержання трафіку даних і керуючої інформації в системі бездротового зв'язку. Процес 800 може виконуватися приймачем, який може являти собою UE для передачі по низхідній лінії зв'язку або вузол В для передачі по висхідній лінії зв'язку. Приймач може приймати трафік даних при сформованій діаграмі спрямованості, посланий по першому фізичному каналу на основі матриці попереднього кодування (блок 812). Приймач також може приймати керуючу інформацію при сформованій діаграмі спрямованості, послану по другому фізичному каналу на основі матриці попереднього кодування, використаної для трафіку даних (блок 814). Приймач може приймати трафік даних при сформованій діаграмі спрямованості, посланий по М шарах на основі М стовпців матриці попереднього кодування, де М може бути більшим або рівним одиниці. Приймач може приймати керуючу інформацію при сформованій діаграмі спрямованості, послану по аж до М шарів на основі аж до М стовпців матриці попереднього кодування. Приймач може приймати трафік даних при сформованій діаграмі спрямованості в першому сегменті блока ресурсів і може приймати керуючу інформацію при сформованій за діаграмою спрямованості у другому сегменті блока ресурсів. Перший сегмент може бути виділений першому фізичному каналу, а другий сегмент може бути 8 UA 99736 C2 5 10 15 20 25 30 35 40 45 50 55 60 виділений другому фізичному каналу. Керуюча інформація при сформованій діаграмі спрямованості також може мультиплексуватися з розділенням за часом або мультиплексуватися з розділенням за частотою з керуючою інформацією в блоці ресурсів при несформованій діаграмі спрямованості. Приймач може виконувати виявлення керуючої інформації при сформованій діаграмі спрямованості з метою відновлення керуючої інформації (блок 816). Приймач може виконувати виявлення трафіку даних при сформованій діаграмі спрямованості з метою відновлення трафіку даних (блок 818). Приймач може виконувати виявлення на основі мінімальної середньоквадратичної помилки (MMSE), корекції з оберненням в нуль незначущих коефіцієнтів, MMSE з послідовним заглушенням перешкод, або деякої іншої методики виявлення. Приймач може використовувати керуючу інформацію для визначення ресурсів, використаних для посилання трафіку даних і/або для обробки (наприклад, демодуляції і декодування) трафіку даних. На фіг.9 показана схема пристрою 900 для одержання трафіку даних і керуючої інформації в системі бездротового зв'язку. Пристрій 900 включає в себе модуль 912 для одержання трафіку даних при сформованій діаграмі спрямованості, посланого по першому фізичному каналу на основі матриці попереднього кодування, модуль 914 для одержання керуючої інформації при сформованій діаграмі спрямованості, посланої по другому фізичному каналу на основі матриці попереднього кодування, використаної для трафіку даних, модуль 916 для виконання виявлення керуючої інформації при сформованій діаграмі спрямованості з метою відновлення керуючої інформації і модуль 918 для виконання виявлення трафіку даних при сформованій діаграмі спрямованості з метою відновлення трафіку даних. Модулі на фіг.7 та 9 можуть містити процесори, електронні пристрої, апаратні пристрої, електронні компоненти, логічні схеми, пам'ять тощо, або довільну комбінацію вищепереліченого. На фіг. 10 показана блок-схема конфігурації вузла В 110 та UE 120, які можуть являти собою один з вузлів В та одне з UE на фіг. 1. Вузол В 110 обладнаний Т антенами 1034a-1034t, і UE 120 обладнане R антенами 1052а-1052r, деТ>1та R1. У вузлі В 110 процесор передачі 1020 може приймати трафік даних для одного або більше UE з джерела даних 1012, обробляти (наприклад, кодувати і модулювати) трафік даних для кожного UE на основі однієї або більше схем модуляції і кодування і надавати символи даних для всіх UE. Процесор передачі 1020 також може генерувати символи керування для керуючої інформації для UE. Процесор передачі 1020 також може генерувати пілотні символи для одного або більше опорних сигналів, наприклад, для специфічного для стільника опорного сигналу, для UE-специфічних опорних сигналів тощо. Процесор передачі 1020 може мультиплексувати символи даних, керуючі символи і пілотні символи, наприклад, згідно з описаним вище. МІМОпроцесор 1030 може виконувати формування діаграми спрямованості для символів даних і символів керування для кожного UE на основі матриці попереднього кодування, вибраної для цього UE. МІМО-процесор 1030 може подавати Т вихідних потоків символів на Т модуляторів (MOD) 1032a-1032t. Кожний модулятор 1032 може обробляти свій вихідний потік символів (наприклад, для OFDM) з одержанням вихідного потоку дискретних сигналів. Кожний модулятор 1032 може додатково обробляти (наприклад, перетворювати в аналоговий, фільтрувати, посилювати і перетворювати з підвищенням частоти) свій вихідний потік дискретних сигналів і генерувати сигнал низхідної лінії зв'язку. Т сигналів низхідної лінії зв'язку від модуляторів 1032а1032t можуть бути передані через антени 1034а-1034t, відповідно. У UE 120 R антен 1052а-1052r можуть приймати Т сигналів низхідної лінії зв'язку від вузла В 110, і кожна антена 1052 може надавати одержаний сигнал відповідному демодулятору (DEMOD) 1054. Кожний демодулятор 1054 може обробляти (наприклад, фільтрувати, посилювати, перетворювати із зниженням частоти та відцифровувати) одержаний ним сигнал з одержанням дискретних відліків сигналу і може додатково обробляти дискретні відліки (наприклад, для OFDM) з метою виділення одержаних символів. Кожний демодулятор 1054 може надавати одержані символи даних та одержані керуючі символи на MISO/MIMO детектор 1060 і може надавати одержані пілотні символи процесору каналу 1094. Процесор каналу 1094 може оцінювати низхідну лінію зв'язку від вузла В 110 до UE 120 на основі одержаних пілотних символів і може надавати оцінку низхідної лінії зв'язку детектору 1060. Детектор 1060 може виконувати виявлення одержаних символів даних та одержаних символів керування на основі оцінки низхідної лінії зв'язку і може надавати оцінки символів, які являють собою оцінки переданих символів. Процесор прийому 1070 може обробляти (наприклад, демодулювати і декодувати) оцінки символів, надавати декодований трафік даних приймачу даних 1072 і надавати декодовану керуючу інформацію контролеру/процесору 1090. 9 UA 99736 C2 5 10 15 20 25 30 35 40 45 50 55 60 UE 120 може оцінювати якість низхідної лінії зв'язку і генерувати керуючу інформацію, яка може містити РМІ-інформацію, CQI-інформацію тощо. Керуюча інформація, трафік даних з джерела даних 1078, а також один або більше опорних сигналів (наприклад, звуковий опорний сигнал, опорний сигнал демодуляції тощо) можуть бути оброблені (наприклад, закодовані і демодульовані) процесором передачі 1080, сформовані за діаграмою спрямованості процесором МІМО 1082 (якщо застосовно) і додатково оброблені модуляторами 1054а-1054r з метою генерації R сигналів висхідної лінії зв'язку, які можуть бути передані через антени 1052а1052r. У вузлі В 110 R сигналів висхідної лінії зв'язку від UE 120 можуть бути одержані антенами 1034а-1034t та оброблені демодуляторами 1032а-1032t. Процесор каналу 1044 може оцінювати канал висхідної лінії зв'язку від UE 120 до вузла В 110 і може надавати оцінку висхідної лінії зв'язку на детектор з "одним-входом багатьма виходами" (SIMO)/MIMO 1036. Детектор 1036 може виконувати виявлення на основі оцінки висхідної лінії зв'язку і може видавати оцінки символів. Процесор прийому 1038 може обробляти оцінки символів, надавати декодований трафік даних приймачу даних 1039 і надавати декодовану керуючу інформацію контролеру/процесору 1040. Контролер/процесор 1040 може керувати передачею даних на UE 120 на основі керуючої інформації, одержаної від UE 120. Контролери/процесор 1040 та 1090 можуть направляти роботу у вузлі ВІЮ та UE 120, відповідно. Кожний з контролерів/процесорів 1040 та 1090 може виконувати або направляти процес 600 на фіг.6 для передачі даних, процес 800 для одержання даних, і/або інші процеси для способів, описаних в цьому документі. У пам'яті 1042 та 1092 можуть зберігатися дані і коди програм для вузла В 110 та UE 120, відповідно. Планувальник 1046 може вибирати UE 120 і/або інші UE для передачі даних по низхідній лінії зв'язку і/або висхідній лінії зв'язку на основі керуючої інформації, одержаної від UE. Планувальник 1046 також може призначати ресурси для трафіку даних і керуючої інформації для запланованих UE. Фахівцям в даній галузі техніки буде зрозуміло, що інформація і сигнали можуть бути представлені із застосуванням будь-якої технології або методики з ряду різних технологій і методик. Наприклад, дані, інструкції, команди, інформація, сигнали, розряди, символи та елементарні сигнали, які згадуються у вищенаведеному описі, можуть бути представлені напругами, струмами, електромагнітними хвилями, магнітними полями або частинками, оптичними полями або частинками, або будь-якою комбінацією вищепереліченого. Фахівцям також буде зрозуміло, що різні ілюстративні логічні блоки, модулі. схеми і кроки алгоритмів, описані в зв'язкуз даною заявкою, можуть бути реалізовані у вигляді електронного апаратного забезпечення, комп'ютерного програмного забезпечення або комбінації того та іншого. З метою явної ілюстрації цієї взаємозамінності апаратного і програмного забезпечення різні ілюстративні компоненти, модулі, схеми і кроки були описані вище в загальних рисах відносно їх функціональності. Чи буде така функціональність реалізована у вигляді апаратного або програмного забезпечення, залежить від конкретного застосування та обмежень проектування, що накладаються на систему в цілому. Кваліфіковані фахівці можуть реалізовувати описану функціональність різними способами для кожного конкретного застосування, але такі рішення з реалізації не повинні інтерпретуватися як такі, що викликають відхилення від рамок даного опису. Різні ілюстративні логічні блоки, модулі і схеми, описані в зв'язку з даною заявкою, можуть бути реалізовані або здійснені за допомогою процесора загального призначення, процесора цифрової обробки сигналів (DSP), спеціалізованої інтегральної мікросхеми (ASIC), програмованої користувачем вентильної матриці (FPGA) або іншого програмованого логічного пристрою, логічного елемента на дискретних компонентах або транзисторної логічної схеми, дискретних апаратних компонентів, або довільної комбінації вищепереліченого, розробленого для виконання описаних в цьому документі функцій. Процесор загального призначення може являти собою мікропроцесор, але, як альтернатива, процесор може являти собою будь-який звичайний процесор, контролер, мікроконтролер або кінцевий автомат. Процесор також може бути реалізований у вигляді комбінації обчислювальних пристроїв, наприклад, у вигляді комбінації DSP і мікропроцесора, множини мікропроцесорів, одного або більше мікропроцесорів в поєднанні з ядром DSP, або будь-яку іншу подібну конфігурацію. Кроки способу або алгоритм, описані в зв'язку з даною заявкою, можуть бути здійснені напряму в апаратному забезпеченні, в модулі програмного забезпечення, що виконується процесором, або в комбінації того та іншого. Модуль програмного забезпечення може розміщуватися в ОЗП-пам'яті, флеш-пам'яті, ПЗП-пам'яті, EPROM-пам'яті, EEPROM-пам'яті, регістрах, на жорсткому диску, знімному диску, CD-ROM, або на запам'ятовуючому пристрої будь-якого іншого типу, відомого в техніці. Типовий запам'ятовуючий пристрій з'єднаний з процесором таким чином, що процесор може зчитувати інформацію із запам'ятовуючого 10 UA 99736 C2 5 10 15 20 25 30 35 40 45 50 55 60 пристрою і здійснювати запис інформації на нього. Як альтернатива, запам'ятовуючий пристрій може бути інтегрований з процесором. Процесор і запам'ятовуючий пристрій можуть бути розміщені на ASIC. ASIC може розміщуватися в користувацькому терміналі. Як альтернатива, процесор і запам'ятовуючий пристрій можуть розміщуватися в користувацькому терміналі як дискретні компоненти. В одній або більше типових конфігурацій описані функції можуть бути реалізовані в програмному забезпеченні, апаратному забезпеченні, апаратно-програмному забезпеченні або в довільній комбінації вищепереліченого. У випадку реалізації у вигляді програмного забезпечення функції можуть зберігатися або передаватися у вигляді однієї або більше інструкцій або коду на машинозчитуваному носії. Машинозчитувані носії включають в себе як комп'ютерні накопичувачі, так і середовища передачі, включаючи будь-яке середовище, сприяюче перенесенню комп'ютерної програми з одного місця в інше. Накопичувач може являти собою будь-який придатний засіб, до якого може здійснювати доступ комп'ютер загального призначення або комп'ютер спеціального призначення. Як необмежувальний приклад, такий машинозчитуваний носій може містити ОЗП, ПЗП, EEPROM, CD-ROM або інший оптичний дисковий носій, магнітний диск або інший магнітний запам'ятовуючий пристрій, або будь-який інший носій, який може бути використаний для перенесення або зберігання необхідних кодів програмних засобів в формі команд або структур даних, і до якого може здійснюватися доступ комп'ютером загального або спеціального призначення, або процесором загального або спеціального призначення. Також будь-яке з'єднання може називатися машинозчитуваним носієм. Наприклад, у випадку якщо програмне забезпечення передають через веб-сайт, сервер або інше віддалене джерело з використання коаксіального кабелю, оптоволоконного кабелю, витої пари, цифрової абонентської лінії (DSL), або за допомогою бездротових технологій, таких як інфрачервоні хвилі, радіохвилі або мікрохвилі, то коаксіальний кабель, оптоволоконний кабель, вита пара, DSL або бездротові технології, такі як інфрачервоні хвилі, радіохвилі або мікрохвилі, включають у визначення носія. "Магнітний диск" і "диск" для цілей цього документа включають в себе компакт-диск (CD), лазерний диск, оптичний диск, універсальний цифровий диск (DVD), флопі-диск і диск blu-ray, при цьому магнітні /диски звичайно відтворюють дані магнітним способом, тоді як диски відтворюють дані оптично за допомогою лазерів. Комбінації вищепереліченого також повинні бути включені в рамки машинозчитуваних носіїв. Наведений вище опис заявки представлений для того, щоб кваліфікований фахівець в даній галузі техніки міг використовувати опис. Різні модифікації опису будуть очевидні кваліфікованим фахівцям в даній галузі техніки, і загальні принципи, визначені в цьому документі, можуть бути застосовані до інших варіацій без відхилення від суті та обсягу винаходу. Таким чином, не передбачається, що опис обмежений прикладами і конфігураціями, описаними в цьому документі, але він повинен відповідати найбільш широким рамкам, що узгоджуються з принципами і новими характеристиками, описаними в цьому документі. Посилальні позиції 100 система бездротового зв'язку 110 вузли системи 120 обладнання користувача 300 схема структури передачі, яка може використовуватися для низхідної або висхідної лінії зв'язку 400 схема структури каналу керування з мультиплексуванням з часовим розділенням (TDM) секцій для керуючої інформації при сформованій діаграмі спрямованості і несформованій діаграмі спрямованості 500 конфігурація структури каналу керування 500 з мультиплексуванням з частотним розділенням каналів (FDM) секцій для керуючої інформації при сформованій діаграмі спрямованості і несформованій діаграмі спрямованості 600 процес посилання трафіку даних і керуючої інформації в системі бездротового зв'язку 700 пристрій для посилання трафіку даних і керуючої інформації в системі бездротового зв'язку 800 процес одержання трафіку даних і керуючої інформації в системі бездротового зв'язку 900 пристрій для одержання трафіку даних і керуючої інформації в системі бездротового зв'язку 1012 джерело даних 1020 процесор передачі 1030 МІМО-процесор 1032 модулятор 1034 антени 11 UA 99736 C2 5 10 15 1036 детектор з "одним входом-багатьма виходами" (SIMO)/MIMO 1038 процесор прийому 1039 приймач даних 1040, 1090 контролер/процесор 1042, 1092 пам'яті 1044 процесор каналу 1046 планувальник 1052 антени 1054 демодулятор 1060 детектор 1070 процесор прийому 1072 приймач даних 1078 джерело даних 1080 процесор передачі 1082 процесор МІМО 1094 процесор каналу ФОРМУЛА ВИНАХОДУ 20 25 30 35 40 45 50 55 60 1. Спосіб посилання даних трафіку і керуючої інформації в системі бездротового зв'язку, який включає: виконання формування діаграми спрямованості для даних трафіку шляхом множення матриці попереднього кодування на вектор символів даних, які необхідно посилати на щонайменше одній з множини піднесучих; виконання формування діаграми спрямованості для керуючої інформації шляхом множення матриці попереднього кодування на вектор символів керування, який необхідно посилати на щонайменше одній з множини піднесучих; посилання даних трафіку при сформованій діаграмі спрямованості по першому фізичному каналу; і посилання керуючої інформації при сформованій діаграмі спрямованості по другому фізичному каналу; і посилання керуючої інформації при несформованій діаграмі спрямованості в першій секції блока ресурсів, причому посилання керуючої інформації при сформованій діаграмі спрямованості включає посилання керуючої інформації при сформованій діаграмі спрямованості в другій секції блока ресурсів. 2. Спосіб за п. 1, в якому виконання формування діаграми спрямованості для даних трафіку включає виконання формування діаграми спрямованості на основі Μ стовпців матриці попереднього кодування для посилання даних трафіку по Μ шарах, де Μ більше або дорівнює одиниці. 3. Спосіб за п. 2, в якому виконання формування діаграми спрямованості для керуючої інформації включає виконання формування діаграми спрямованості на основі одного стовпця матриці попереднього кодування для посилання керуючої інформації по одному шару. 4. Спосіб за п. 2, в якому виконання формування діаграми спрямованості для керуючої інформації включає виконання формування діаграми спрямованості на основі аж до Μ стовпців матриці попереднього кодування для посилання керуючої інформації в аж до Μ шарах. 5. Спосіб за п. 1, в якому перша і друга секції блока ресурсів мультиплексовані з часовим розділенням та охоплюють різні періоди символів. 6. Спосіб за п. 1, в якому перша і друга секції блока ресурсів мультиплексовані з частотним розділенням та охоплюють різні піднесучі. 7. Спосіб за п. 1, в якому дані трафіку, керуюча інформація і матриця попереднього кодування призначені для першого обладнання користувача (UE), спосіб додатково включає: виконання формування діаграми спрямованості для даних трафіку для другого UE на основі другої матриці попереднього кодування; виконання формування діаграми спрямованості для керуючої інформації для другого UE на основі другої матриці попереднього кодування; посилання даних трафіку при сформованій діаграмі спрямованості для другого UE через перший фізичний канал; і посилання керуючої інформації при сформованій діаграмі спрямованості для другого UE через другий фізичний канал. 8. Спосіб за п. 7, який додатково включає: 12 UA 99736 C2 5 10 15 20 25 30 35 40 45 50 55 60 прийом матриці попереднього кодування від першого UE; і прийом другої матриці попереднього кодування від другого UE. 9. Спосіб за п. 7, який додатково включає: одержання матриці попереднього кодування на основі першого опорного сигналу, одержаного від першого UE; і одержання другої матриці попереднього кодування на основі другого опорного сигналу, одержаного від другого UE. 10. Спосіб за п. 1, в якому керуюча інформація містить призначення планування для обладнання користувача (UE), і в якому дані трафіку посилають відповідно до призначення планування. 11. Спосіб за п. 1, в якому перший фізичний канал містить фізичний спільно використовуваний канал низхідної лінії зв'язку (PDSCH), або фізичний спільно використовуваний канал висхідної лінії зв'язку (PUSCH), і в якому другий фізичний канал містить фізичний канал керування низхідної лінії зв'язку (PDCCH) або фізичний канал керування висхідної лінії зв'язку (PUCCH). 12. Пристрій для бездротового зв'язку, який містить: щонайменше один процесор, сконфігурований з можливістю виконання формування діаграми спрямованості для даних трафіку шляхом множення матриці попереднього кодування на вектор символів даних, які необхідно посилати на щонайменше одній з множини піднесучих, виконання формування діаграми спрямованості для керуючої інформації шляхом множення матриці попереднього кодування на вектор символів керування, який необхідно посилати на щонайменше одній з множини піднесучих, посилання даних трафіку при сформованій діаграмі спрямованості в першому сегменті блока ресурсів по першому фізичному каналу і посилання керуючої інформації при сформованій діаграмі спрямованості в другому сегменті блока ресурсів по другому фізичному каналу. 13. Пристрій за п. 12, в якому щонайменше один процесор сконфігурований з можливістю виконання формування діаграми спрямованості на основі Μ стовпців матриці попереднього кодування для посилання даних трафіку по Μ шарах, де Μ більше або дорівнює одиниці, і виконання формування діаграми спрямованості на основі одного стовпця матриці попереднього кодування для посилання керуючої інформації по одному шару. 14. Пристрій для бездротового зв'язку, який містить: засіб для виконання формування діаграми спрямованості для даних трафіку шляхом множення матриці попереднього кодування на вектор символів даних, які необхідно посилати на щонайменше одній з множини піднесучих; засіб для виконання формування діаграми спрямованості для керуючої інформації шляхом множення матриці попереднього кодування на вектор символів керування, який необхідно посилати на щонайменше одній з множини піднесучих; засіб для посилання даних трафіку при сформованій діаграмі спрямованості по першому фізичному каналу; засіб для посилання керуючої інформації при сформованій діаграмі спрямованості по другому фізичному каналу; і засіб для посилання керуючої інформації при несформованій діаграмі спрямованості в першій секції блока ресурсів, причому посилання керуючої інформації при сформованій діаграмі спрямованості включає посилання керуючої інформації при сформованій діаграмі спрямованості в другій секції блока ресурсів. 15. Пристрій за п. 14, в якому засіб для виконання формування діаграми спрямованості для даних трафіку містить засіб для виконання формування діаграми спрямованості на основі Μ стовпців матриці попереднього кодування для посилання даних трафіку по Μ шарах, де Μ більше або дорівнює одиниці, і в якому засіб для виконання формування діаграми спрямованості для керуючої інформації містить засіб для виконання формування діаграми спрямованості на основі одного стовпця матриці попереднього кодування для посилання керуючої інформації по одному шару. 16. Машинозчитуваний носій, який містить виконувані комп'ютером команди, щоб змусити комп'ютер здійснювати спосіб посилання даних трафіку і керуючої інформації в системі бездротового зв'язку, спосіб, який включає: виконання формування діаграми спрямованості для даних трафіку шляхом множення матриці попереднього кодування на вектор символів даних, які необхідно посилати на щонайменше одній з множини піднесучих; виконання формування діаграми спрямованості для керуючої інформації шляхом множення матриці попереднього кодування на вектор символів керування, який необхідно посилати на щонайменше одній з множини піднесучих; 13 UA 99736 C2 5 10 15 20 25 30 35 40 45 50 55 60 посилання даних трафіку в першому сегменті блока ресурсів по першому фізичному каналу; посилання даних трафіку в другому сегменті блока ресурсів по другому фізичному каналу. 17. Спосіб прийому даних трафіку і керуючої інформації в системі бездротового зв'язку, який включає: прийом даних трафіку при сформованій діаграмі спрямованості, посланого по першому фізичному каналу відповідно до множення матриці попереднього кодування на вектор символів даних, посланих на щонайменше одній з множини піднесучих; прийом керуючої інформації при сформованій діаграмі спрямованості, посланої по другому фізичному каналу відповідно до множення матриці попереднього кодування на вектор символів керування, посланих на щонайменше одній з множини піднесучих; виконання виявлення керуючої інформації при сформованій діаграмі спрямованості з метою відновлення керуючої інформації; і виконання виявлення даних трафіку при сформованій діаграмі спрямованості з метою відновлення даних трафіку, причому керуючу інформацію при несформованій діаграмі спрямованості посилають в першій секції блока ресурсів, і причому керуючу інформацію при сформованій діаграмі спрямованості посилають в другій секції блока ресурсів. 18. Спосіб за п. 17, в якому прийом даних трафіку при сформованій діаграмі спрямованості включає прийом даних трафіку при сформованій діаграмі спрямованості, посланих через щонайменше один шар на основі щонайменше одного стовпця матриці попереднього кодування, і в якому прийом керуючої інформації при сформованій діаграмі спрямованості включає прийом керуючої інформації при сформованій діаграмі спрямованості, посланої по одному шару на основі одного стовпця матриці попереднього кодування. 19. Пристрій для бездротового зв'язку, який містить щонайменше один процесор, сконфігурований з можливістю здійснювати спосіб за будь-яким з пунктів 17-18. 20. Пристрій для бездротового зв'язку, який містить: щонайменше один процесор, сконфігурований виконувати формування діаграми спрямованості для даних трафіку шляхом множення матриці попереднього кодування на вектор символів даних, які необхідно посилати на щонайменше одній з множини піднесучих, виконувати формування діаграми спрямованості для керуючої інформації шляхом множення матриці попереднього кодування на вектор символів керування, який необхідно посилати на щонайменше одній з множини піднесучих, посилати дані трафіку при сформованій діаграмі спрямованості по першому фізичному каналу, посилати дані трафіку при сформованій діаграмі спрямованості по другому фізичному каналу, і посилати керуючу інформацію при несформованій діаграмі спрямованості в першій секції блока ресурсів, причому керуючу інформацію при сформованій діаграмі спрямованості посилають в другій секції блока ресурсів. 21. Машинозчитуваний носій, який містить виконувані комп'ютером команди, щоб змусити комп'ютер здійснювати спосіб посилання даних трафіку і керуючої інформації в системі бездротового зв'язку, спосіб, який включає: виконання формування діаграми спрямованості для даних трафіку шляхом множення матриці попереднього кодування на вектор символів даних, які необхідно посилати на щонайменше одній з множини піднесучих; виконання формування діаграми спрямованості для керуючої інформації шляхом множення матриці попереднього кодування на вектор символів керування, який необхідно посилати на щонайменше одній з множини піднесучих; посилання даних трафіку при сформованій діаграмі спрямованості по першому фізичному каналу; посилання даних трафіку при сформованій діаграмі спрямованості по другому фізичному каналу; і посилання керуючої інформації при несформованій діаграмі спрямованості в першій секції блока ресурсів, причому керуючу інформацію при сформованій діаграмі спрямованості посилають в другій секції блока ресурсів. 22. Спосіб посилання даних трафіку і керуючої інформації в бездротовій системі зв'язку, який включає: виконання формування діаграми спрямованості для даних трафіку шляхом множення матриці попереднього кодування на вектор символів даних, які необхідно посилати на щонайменше одній з множини піднесучих; виконання формування діаграми спрямованості для керуючої інформації шляхом множення матриці попереднього кодування на вектор символів керування, який необхідно посилати на щонайменше одній з множини піднесучих; 14 UA 99736 C2 5 10 15 посилання даних трафіку при сформованій діаграмі спрямованості в першому сегменті блока ресурсів по першому фізичному каналу; посилання керуючої інформації при сформованій діаграмі спрямованості в другому сегменті блока ресурсів по другому фізичному каналу. 23. Пристрій для бездротового зв'язку, який містить: засіб для виконання формування діаграми спрямованості для даних трафіку шляхом множення матриці попереднього кодування на вектор символів даних, які необхідно посилати на щонайменше одній з множини піднесучих; засіб для виконання формування діаграми спрямованості для керуючої інформації шляхом множення матриці попереднього кодування на вектор символів керування, який необхідно посилати на щонайменше одній з множини піднесучих; засіб для посилання даних трафіку при сформованій діаграмі спрямованості в першому сегменті блока ресурсу по першому фізичному каналу; засіб для посилання даних трафіку при сформованій діаграмі спрямованості в другому сегменті блока ресурсу по першому фізичному каналу. 15 UA 99736 C2 16 UA 99736 C2 17 UA 99736 C2 18 UA 99736 C2 Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 19
