Страхувальний пристрій-десантер

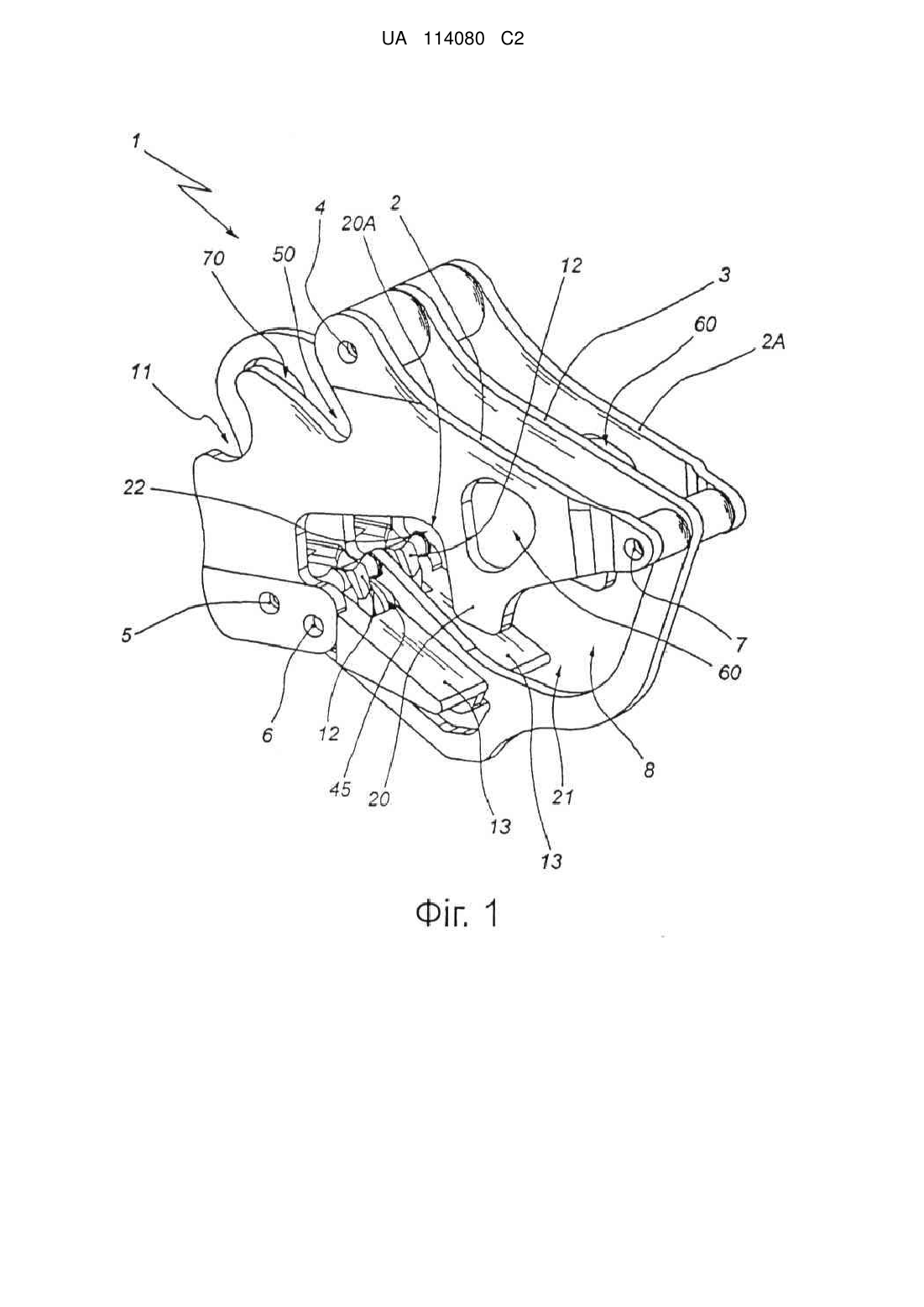

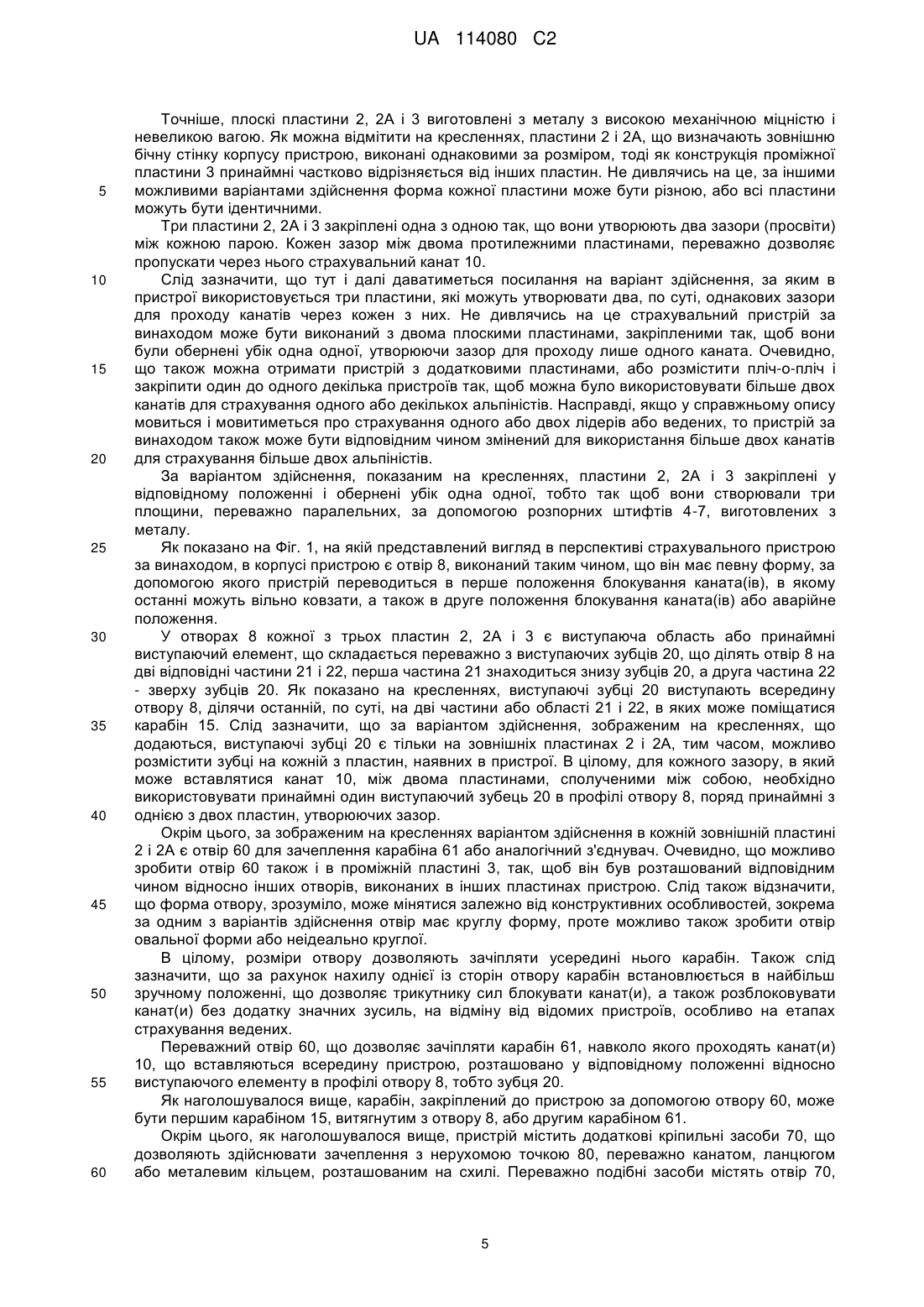

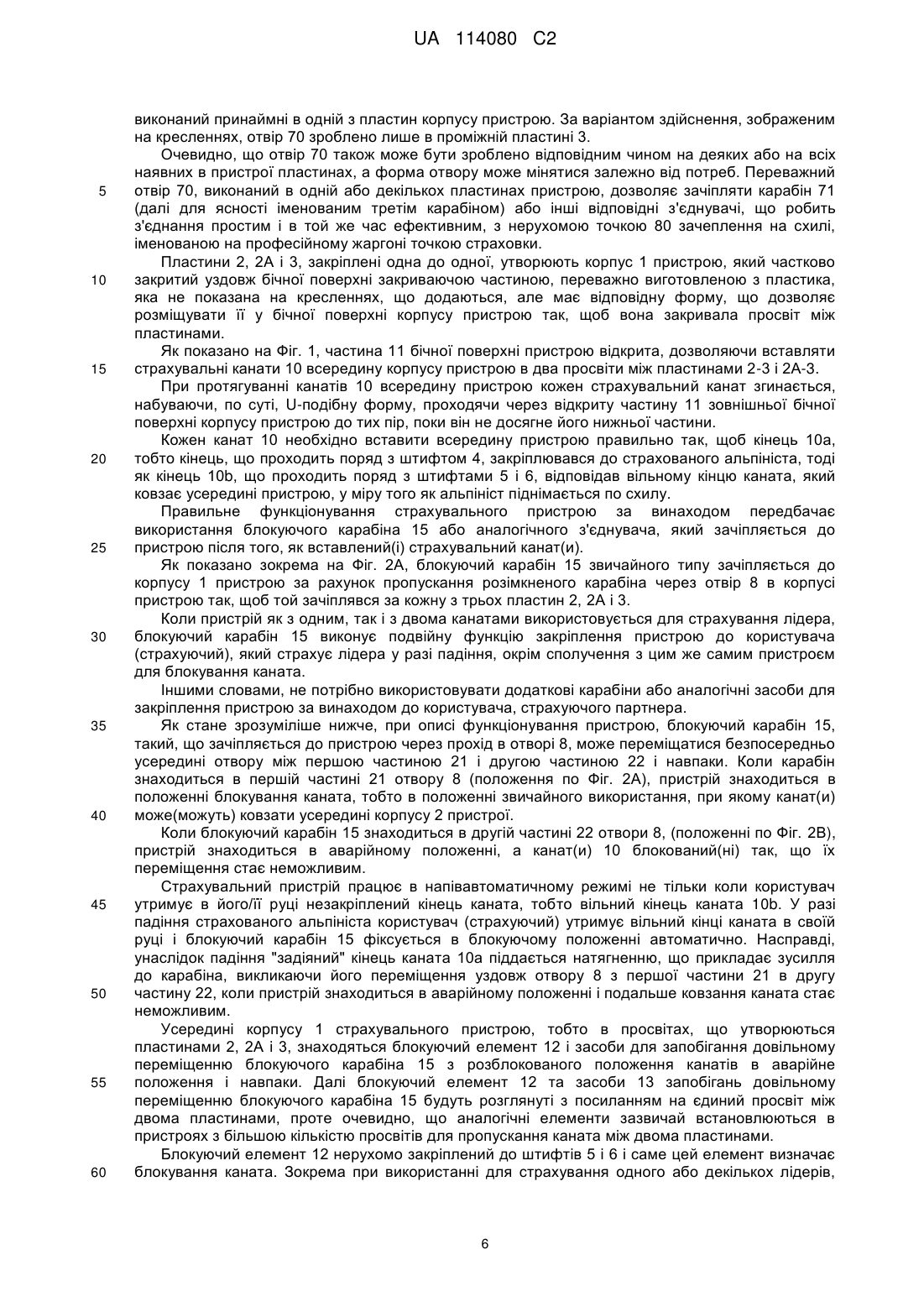

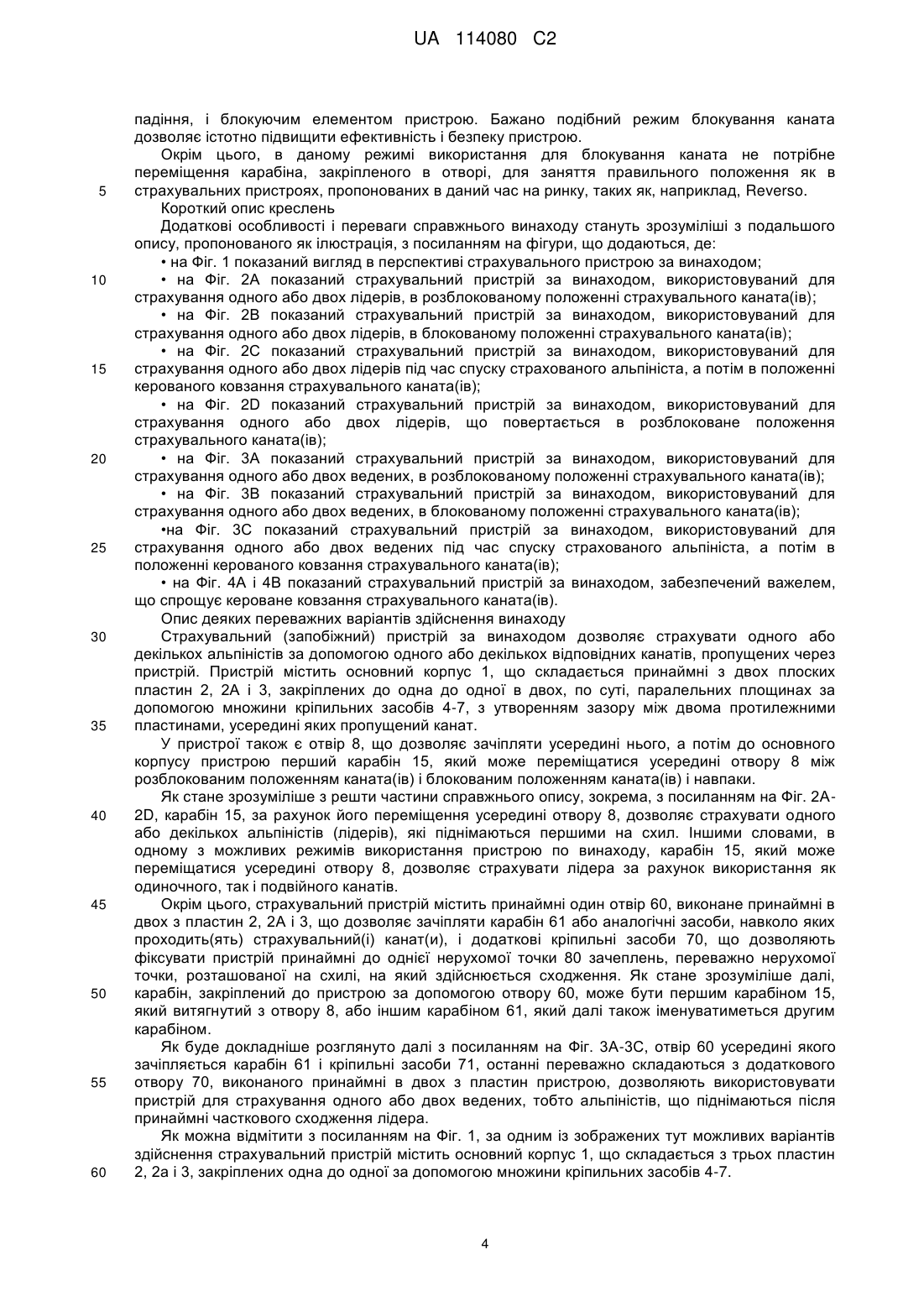

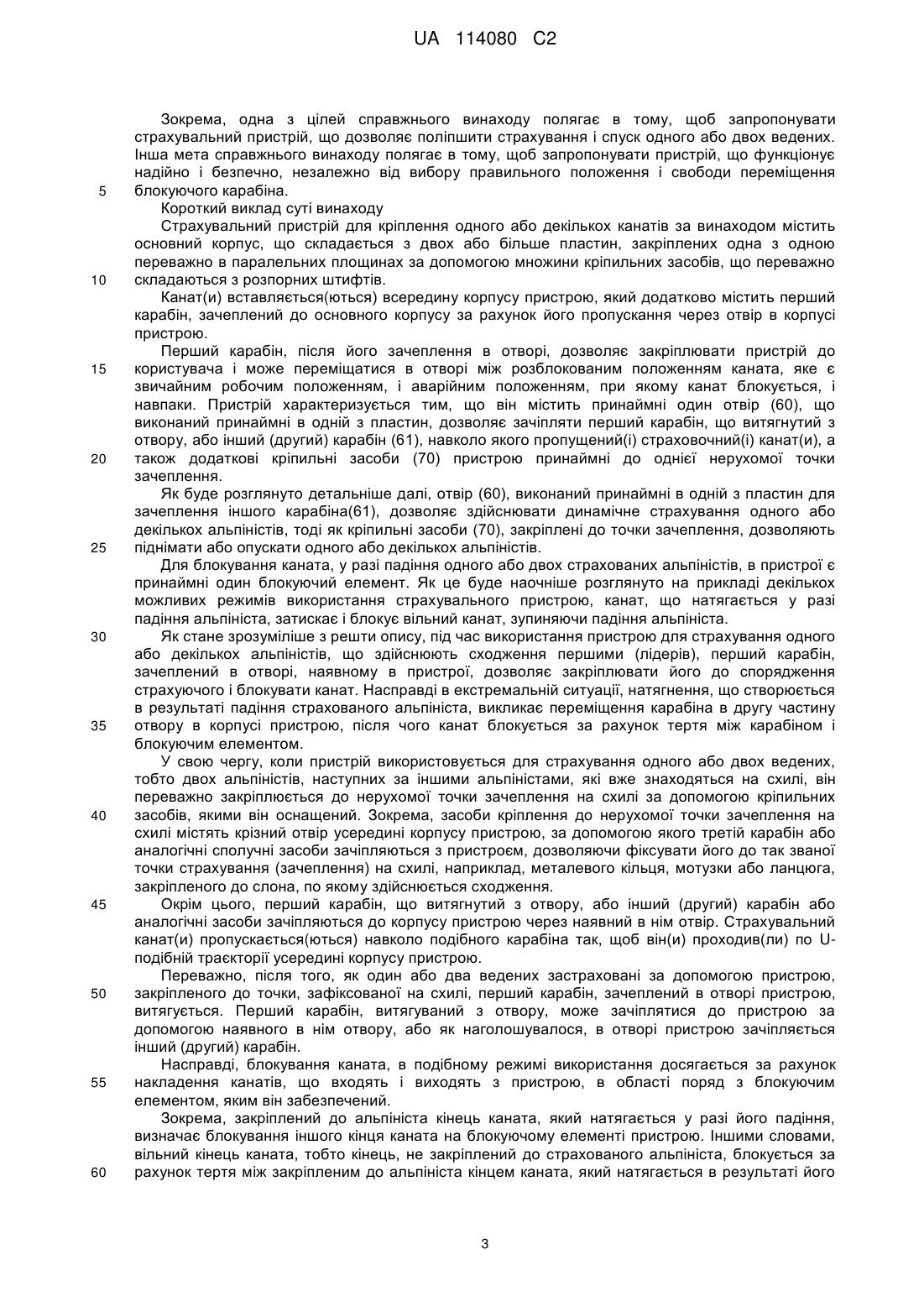

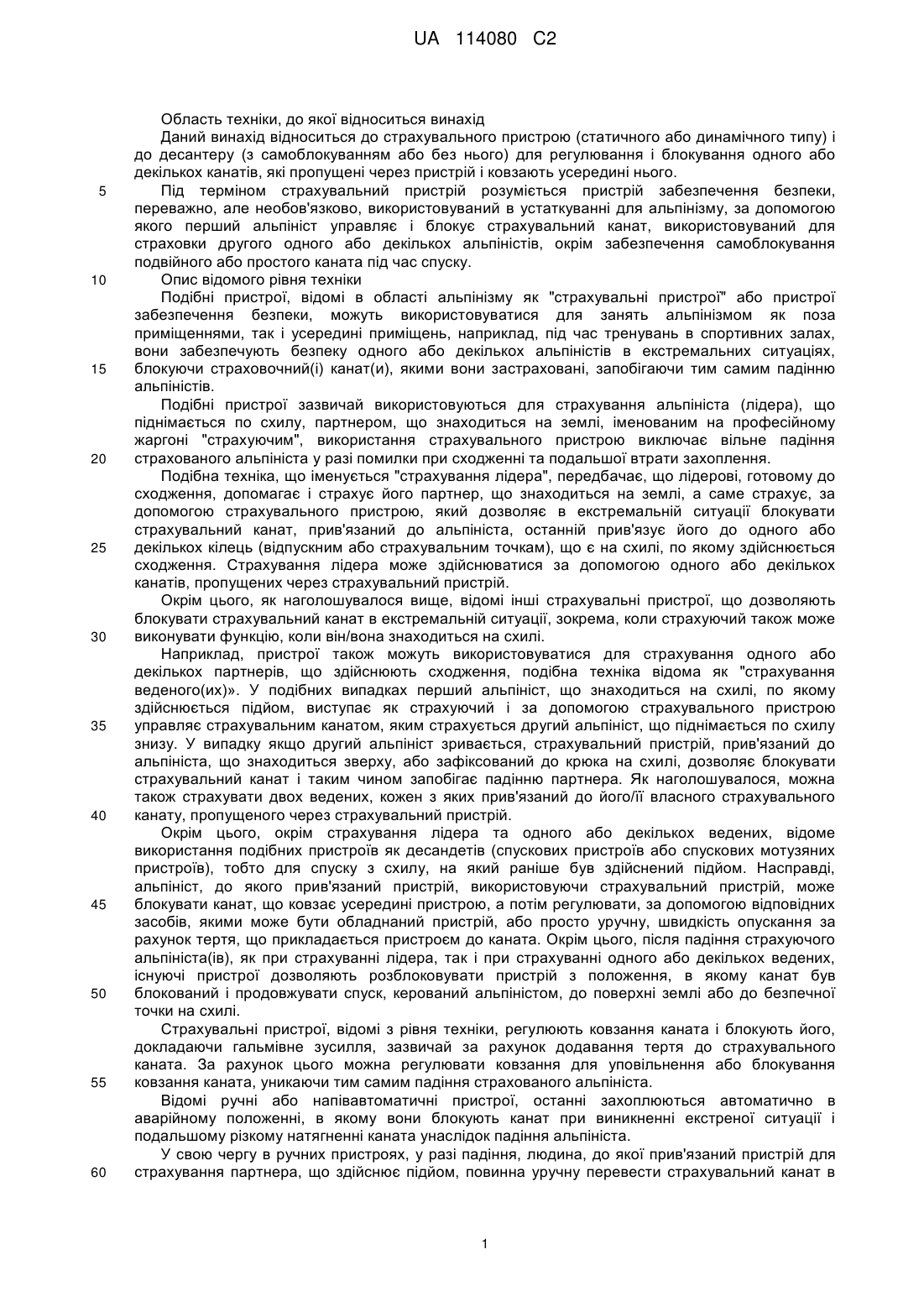

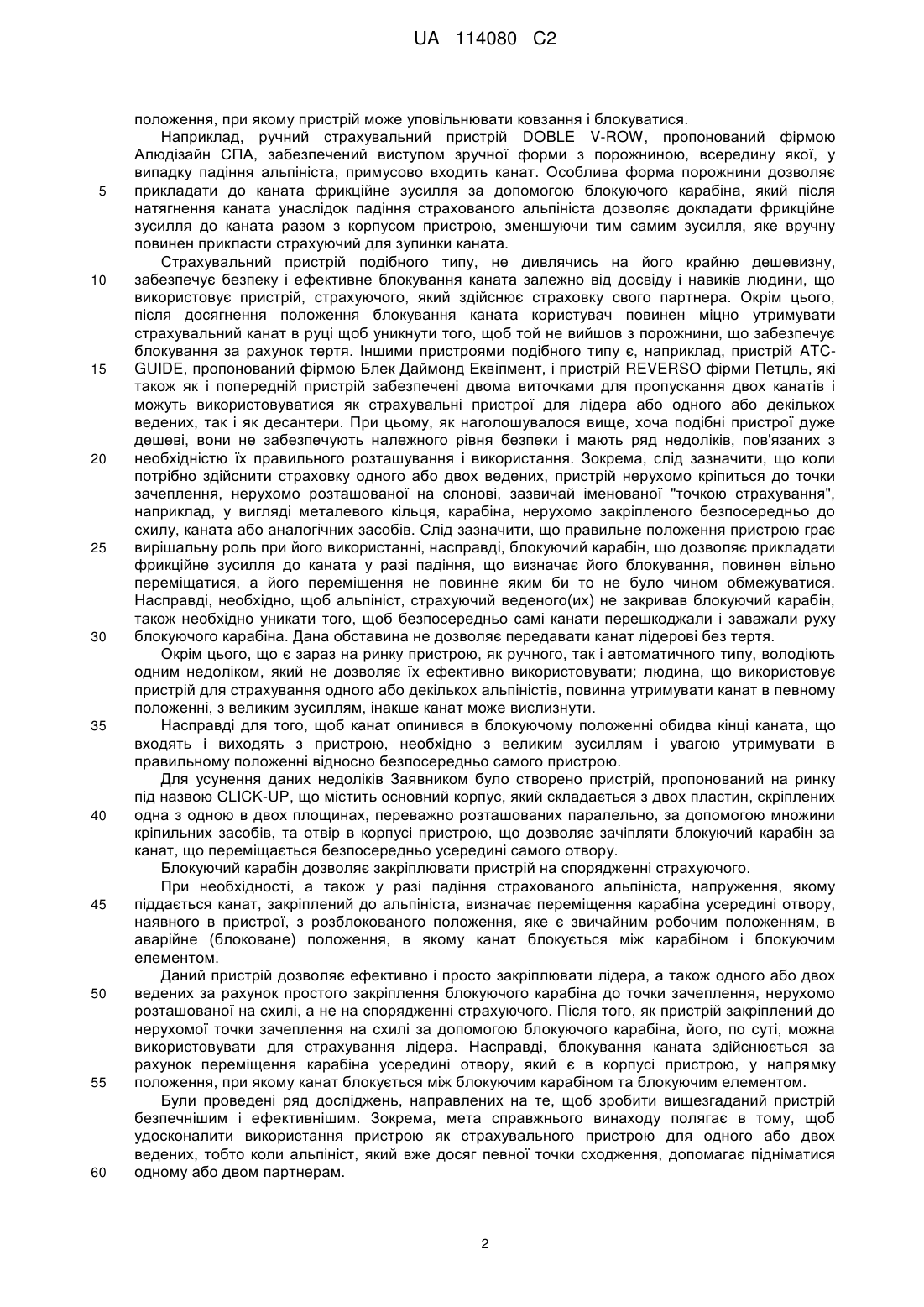

Реферат: Розглядається страхувальний пристрій статичного або динамічного типу і десантер самоблокувального або несамоблокувального типу для кріплення одного або декількох канатів (10), який містить основний корпус (1), що складається принаймні з двох або декількох плоских пластин (2, 2А, 3), закріплених одна до одної переважно в паралельних або трохи нахилених площинах, за допомогою множини розпірних штифтів (4-7). Канат(и) вставляється(ються) всередину корпусу пристрою, який додатково містить перший карабін (15), зачеплений до основного корпусу за рахунок його пропускання через отвір (8) в корпусі пристрою. Карабін (15) може переміщатися в отворі між розблокованим положенням каната, яке є звичайним робочим положенням, і аварійним положенням, при якому канат блокується, і навпаки. Пристрій додатково містить отвір (60), що проходить через корпус пристрою, який дозволяє зачіпляти перший карабін (15), витягнутий з отвору (8), або другий карабін (61) навколо якого проходить(ять) канат(и) (10), і додаткові засоби для закріплення корпусу пристрою до нерухомої точки (80) зачеплення, що містить принаймні один крізний отвір (70), усередині якого зачіпляється інший відповідний карабін (71). UA 114080 C2 (12) UA 114080 C2 UA 114080 C2 5 10 15 20 25 30 35 40 45 50 55 60 Область техніки, до якої відноситься винахід Даний винахід відноситься до страхувального пристрою (статичного або динамічного типу) і до десантеру (з самоблокуванням або без нього) для регулювання і блокування одного або декількох канатів, які пропущені через пристрій і ковзають усередині нього. Під терміном страхувальний пристрій розуміється пристрій забезпечення безпеки, переважно, але необов'язково, використовуваний в устаткуванні для альпінізму, за допомогою якого перший альпініст управляє і блокує страхувальний канат, використовуваний для страховки другого одного або декількох альпіністів, окрім забезпечення самоблокування подвійного або простого каната під час спуску. Опис відомого рівня техніки Подібні пристрої, відомі в області альпінізму як "страхувальні пристрої" або пристрої забезпечення безпеки, можуть використовуватися для занять альпінізмом як поза приміщеннями, так і усередині приміщень, наприклад, під час тренувань в спортивних залах, вони забезпечують безпеку одного або декількох альпіністів в екстремальних ситуаціях, блокуючи страховочний(і) канат(и), якими вони застраховані, запобігаючи тим самим падінню альпіністів. Подібні пристрої зазвичай використовуються для страхування альпініста (лідера), що піднімається по схилу, партнером, що знаходиться на землі, іменованим на професійному жаргоні "страхуючим", використання страхувального пристрою виключає вільне падіння страхованого альпініста у разі помилки при сходженні та подальшої втрати захоплення. Подібна техніка, що іменується "страхування лідера", передбачає, що лідерові, готовому до сходження, допомагає і страхує його партнер, що знаходиться на землі, а саме страхує, за допомогою страхувального пристрою, який дозволяє в екстремальній ситуації блокувати страхувальний канат, прив'язаний до альпініста, останній прив'язує його до одного або декількох кілець (відпускним або страхувальним точкам), що є на схилі, по якому здійснюється сходження. Страхування лідера може здійснюватися за допомогою одного або декількох канатів, пропущених через страхувальний пристрій. Окрім цього, як наголошувалося вище, відомі інші страхувальні пристрої, що дозволяють блокувати страхувальний канат в екстремальній ситуації, зокрема, коли страхуючий також може виконувати функцію, коли він/вона знаходиться на схилі. Наприклад, пристрої також можуть використовуватися для страхування одного або декількох партнерів, що здійснюють сходження, подібна техніка відома як "страхування веденого(их)». У подібних випадках перший альпініст, що знаходиться на схилі, по якому здійснюється підйом, виступає як страхуючий і за допомогою страхувального пристрою управляє страхувальним канатом, яким страхується другий альпініст, що піднімається по схилу знизу. У випадку якщо другий альпініст зривається, страхувальний пристрій, прив'язаний до альпініста, що знаходиться зверху, або зафіксований до крюка на схилі, дозволяє блокувати страхувальний канат і таким чином запобігає падінню партнера. Як наголошувалося, можна також страхувати двох ведених, кожен з яких прив'язаний до його/її власного страхувального канату, пропущеного через страхувальний пристрій. Окрім цього, окрім страхування лідера та одного або декількох ведених, відоме використання подібних пристроїв як десандетів (спускових пристроїв або спускових мотузяних пристроїв), тобто для спуску з схилу, на який раніше був здійснений підйом. Насправді, альпініст, до якого прив'язаний пристрій, використовуючи страхувальний пристрій, може блокувати канат, що ковзає усередині пристрою, а потім регулювати, за допомогою відповідних засобів, якими може бути обладнаний пристрій, або просто уручну, швидкість опускання за рахунок тертя, що прикладається пристроєм до каната. Окрім цього, після падіння страхуючого альпініста(ів), як при страхуванні лідера, так і при страхуванні одного або декількох ведених, існуючі пристрої дозволяють розблоковувати пристрій з положення, в якому канат був блокований і продовжувати спуск, керований альпіністом, до поверхні землі або до безпечної точки на схилі. Страхувальні пристрої, відомі з рівня техніки, регулюють ковзання каната і блокують його, докладаючи гальмівне зусилля, зазвичай за рахунок додавання тертя до страхувального каната. За рахунок цього можна регулювати ковзання для уповільнення або блокування ковзання каната, уникаючи тим самим падіння страхованого альпініста. Відомі ручні або напівавтоматичні пристрої, останні захоплюються автоматично в аварійному положенні, в якому вони блокують канат при виникненні екстреної ситуації і подальшому різкому натягненні каната унаслідок падіння альпініста. У свою чергу в ручних пристроях, у разі падіння, людина, до якої прив'язаний пристрій для страхування партнера, що здійснює підйом, повинна уручну перевести страхувальний канат в 1 UA 114080 C2 5 10 15 20 25 30 35 40 45 50 55 60 положення, при якому пристрій може уповільнювати ковзання і блокуватися. Наприклад, ручний страхувальний пристрій DOBLE V-ROW, пропонований фірмою Алюдізайн СПА, забезпечений виступом зручної форми з порожниною, всередину якої, у випадку падіння альпініста, примусово входить канат. Особлива форма порожнини дозволяє прикладати до каната фрикційне зусилля за допомогою блокуючого карабіна, який після натягнення каната унаслідок падіння страхованого альпініста дозволяє докладати фрикційне зусилля до каната разом з корпусом пристрою, зменшуючи тим самим зусилля, яке вручну повинен прикласти страхуючий для зупинки каната. Страхувальний пристрій подібного типу, не дивлячись на його крайню дешевизну, забезпечує безпеку і ефективне блокування каната залежно від досвіду і навиків людини, що використовує пристрій, страхуючого, який здійснює страховку свого партнера. Окрім цього, після досягнення положення блокування каната користувач повинен міцно утримувати страхувальний канат в руці щоб уникнути того, щоб той не вийшов з порожнини, що забезпечує блокування за рахунок тертя. Іншими пристроями подібного типу є, наприклад, пристрій ATCGUIDE, пропонований фірмою Блек Даймонд Еквіпмент, і пристрій REVERSO фірми Петцль, які також як і попередній пристрій забезпечені двома виточками для пропускання двох канатів і можуть використовуватися як страхувальні пристрої для лідера або одного або декількох ведених, так і як десантери. При цьому, як наголошувалося вище, хоча подібні пристрої дуже дешеві, вони не забезпечують належного рівня безпеки і мають ряд недоліків, пов'язаних з необхідністю їх правильного розташування і використання. Зокрема, слід зазначити, що коли потрібно здійснити страховку одного або двох ведених, пристрій нерухомо кріпиться до точки зачеплення, нерухомо розташованої на слонові, зазвичай іменованої "точкою страхування", наприклад, у вигляді металевого кільця, карабіна, нерухомо закріпленого безпосередньо до схилу, каната або аналогічних засобів. Слід зазначити, що правильне положення пристрою грає вирішальну роль при його використанні, насправді, блокуючий карабін, що дозволяє прикладати фрикційне зусилля до каната у разі падіння, що визначає його блокування, повинен вільно переміщатися, а його переміщення не повинне яким би то не було чином обмежуватися. Насправді, необхідно, щоб альпініст, страхуючий веденого(их) не закривав блокуючий карабін, також необхідно уникати того, щоб безпосередньо самі канати перешкоджали і заважали руху блокуючого карабіна. Дана обставина не дозволяє передавати канат лідерові без тертя. Окрім цього, що є зараз на ринку пристрою, як ручного, так і автоматичного типу, володіють одним недоліком, який не дозволяє їх ефективно використовувати; людина, що використовує пристрій для страхування одного або декількох альпіністів, повинна утримувати канат в певному положенні, з великим зусиллям, інакше канат може вислизнути. Насправді для того, щоб канат опинився в блокуючому положенні обидва кінці каната, що входять і виходять з пристрою, необхідно з великим зусиллям і увагою утримувати в правильному положенні відносно безпосередньо самого пристрою. Для усунення даних недоліків Заявником було створено пристрій, пропонований на ринку під назвою CLICK-UP, що містить основний корпус, який складається з двох пластин, скріплених одна з одною в двох площинах, переважно розташованих паралельно, за допомогою множини кріпильних засобів, та отвір в корпусі пристрою, що дозволяє зачіпляти блокуючий карабін за канат, що переміщається безпосередньо усередині самого отвору. Блокуючий карабін дозволяє закріплювати пристрій на спорядженні страхуючого. При необхідності, а також у разі падіння страхованого альпініста, напруження, якому піддається канат, закріплений до альпініста, визначає переміщення карабіна усередині отвору, наявного в пристрої, з розблокованого положення, яке є звичайним робочим положенням, в аварійне (блоковане) положення, в якому канат блокується між карабіном і блокуючим елементом. Даний пристрій дозволяє ефективно і просто закріплювати лідера, а також одного або двох ведених за рахунок простого закріплення блокуючого карабіна до точки зачеплення, нерухомо розташованої на схилі, а не на спорядженні страхуючого. Після того, як пристрій закріплений до нерухомої точки зачеплення на схилі за допомогою блокуючого карабіна, його, по суті, можна використовувати для страхування лідера. Насправді, блокування каната здійснюється за рахунок переміщення карабіна усередині отвору, який є в корпусі пристрою, у напрямку положення, при якому канат блокується між блокуючим карабіном та блокуючим елементом. Були проведені ряд досліджень, направлених на те, щоб зробити вищезгаданий пристрій безпечнішим і ефективнішим. Зокрема, мета справжнього винаходу полягає в тому, щоб удосконалити використання пристрою як страхувального пристрою для одного або двох ведених, тобто коли альпініст, який вже досяг певної точки сходження, допомагає підніматися одному або двом партнерам. 2 UA 114080 C2 5 10 15 20 25 30 35 40 45 50 55 60 Зокрема, одна з цілей справжнього винаходу полягає в тому, щоб запропонувати страхувальний пристрій, що дозволяє поліпшити страхування і спуск одного або двох ведених. Інша мета справжнього винаходу полягає в тому, щоб запропонувати пристрій, що функціонує надійно і безпечно, незалежно від вибору правильного положення і свободи переміщення блокуючого карабіна. Короткий виклад суті винаходу Страхувальний пристрій для кріплення одного або декількох канатів за винаходом містить основний корпус, що складається з двох або більше пластин, закріплених одна з одною переважно в паралельних площинах за допомогою множини кріпильних засобів, що переважно складаються з розпорних штифтів. Канат(и) вставляється(ються) всередину корпусу пристрою, який додатково містить перший карабін, зачеплений до основного корпусу за рахунок його пропускання через отвір в корпусі пристрою. Перший карабін, після його зачеплення в отворі, дозволяє закріплювати пристрій до користувача і може переміщатися в отворі між розблокованим положенням каната, яке є звичайним робочим положенням, і аварійним положенням, при якому канат блокується, і навпаки. Пристрій характеризується тим, що він містить принаймні один отвір (60), що виконаний принаймні в одній з пластин, дозволяє зачіпляти перший карабін, що витягнутий з отвору, або інший (другий) карабін (61), навколо якого пропущений(і) страховочний(і) канат(и), а також додаткові кріпильні засоби (70) пристрою принаймні до однієї нерухомої точки зачеплення. Як буде розглянуто детальніше далі, отвір (60), виконаний принаймні в одній з пластин для зачеплення іншого карабіна(61), дозволяє здійснювати динамічне страхування одного або декількох альпіністів, тоді як кріпильні засоби (70), закріплені до точки зачеплення, дозволяють піднімати або опускати одного або декількох альпіністів. Для блокування каната, у разі падіння одного або двох страхованих альпіністів, в пристрої є принаймні один блокуючий елемент. Як це буде наочніше розглянуто на прикладі декількох можливих режимів використання страхувального пристрою, канат, що натягається у разі падіння альпініста, затискає і блокує вільний канат, зупиняючи падіння альпініста. Як стане зрозуміліше з решти опису, під час використання пристрою для страхування одного або декількох альпіністів, що здійснюють сходження першими (лідерів), перший карабін, зачеплений в отворі, наявному в пристрої, дозволяє закріплювати його до спорядження страхуючого і блокувати канат. Насправді в екстремальній ситуації, натягнення, що створюється в результаті падіння страхованого альпініста, викликає переміщення карабіна в другу частину отвору в корпусі пристрою, після чого канат блокується за рахунок тертя між карабіном і блокуючим елементом. У свою чергу, коли пристрій використовується для страхування одного або двох ведених, тобто двох альпіністів, наступних за іншими альпіністами, які вже знаходяться на схилі, він переважно закріплюється до нерухомої точки зачеплення на схилі за допомогою кріпильних засобів, якими він оснащений. Зокрема, засоби кріплення до нерухомої точки зачеплення на схилі містять крізний отвір усередині корпусу пристрою, за допомогою якого третій карабін або аналогічні сполучні засоби зачіпляються з пристроєм, дозволяючи фіксувати його до так званої точки страхування (зачеплення) на схилі, наприклад, металевого кільця, мотузки або ланцюга, закріпленого до слона, по якому здійснюється сходження. Окрім цього, перший карабін, що витягнутий з отвору, або інший (другий) карабін або аналогічні засоби зачіпляються до корпусу пристрою через наявний в нім отвір. Страхувальний канат(и) пропускається(ються) навколо подібного карабіна так, щоб він(и) проходив(ли) по Uподібній траєкторії усередині корпусу пристрою. Переважно, після того, як один або два ведених застраховані за допомогою пристрою, закріпленого до точки, зафіксованої на схилі, перший карабін, зачеплений в отворі пристрою, витягується. Перший карабін, витягуваний з отвору, може зачіплятися до пристрою за допомогою наявного в нім отвору, або як наголошувалося, в отворі пристрою зачіпляється інший (другий) карабін. Насправді, блокування каната, в подібному режимі використання досягається за рахунок накладення канатів, що входять і виходять з пристрою, в області поряд з блокуючим елементом, яким він забезпечений. Зокрема, закріплений до альпініста кінець каната, який натягається у разі його падіння, визначає блокування іншого кінця каната на блокуючому елементі пристрою. Іншими словами, вільний кінець каната, тобто кінець, не закріплений до страхованого альпініста, блокується за рахунок тертя між закріпленим до альпініста кінцем каната, який натягається в результаті його 3 UA 114080 C2 5 10 15 20 25 30 35 40 45 50 55 60 падіння, і блокуючим елементом пристрою. Бажано подібний режим блокування каната дозволяє істотно підвищити ефективність і безпеку пристрою. Окрім цього, в даному режимі використання для блокування каната не потрібне переміщення карабіна, закріпленого в отворі, для заняття правильного положення як в страхувальних пристроях, пропонованих в даний час на ринку, таких як, наприклад, Reverso. Короткий опис креслень Додаткові особливості і переваги справжнього винаходу стануть зрозуміліші з подальшого опису, пропонованого як ілюстрація, з посиланням на фігури, що додаються, де: • на Фіг. 1 показаний вигляд в перспективі страхувального пристрою за винаходом; • на Фіг. 2А показаний страхувальний пристрій за винаходом, використовуваний для страхування одного або двох лідерів, в розблокованому положенні страхувального каната(ів); • на Фіг. 2В показаний страхувальний пристрій за винаходом, використовуваний для страхування одного або двох лідерів, в блокованому положенні страхувального каната(ів); • на Фіг. 2С показаний страхувальний пристрій за винаходом, використовуваний для страхування одного або двох лідерів під час спуску страхованого альпініста, а потім в положенні керованого ковзання страхувального каната(ів); • на Фіг. 2D показаний страхувальний пристрій за винаходом, використовуваний для страхування одного або двох лідерів, що повертається в розблоковане положення страхувального каната(ів); • на Фіг. 3А показаний страхувальний пристрій за винаходом, використовуваний для страхування одного або двох ведених, в розблокованому положенні страхувального каната(ів); • на Фіг. 3В показаний страхувальний пристрій за винаходом, використовуваний для страхування одного або двох ведених, в блокованому положенні страхувального каната(ів); •на Фіг. 3С показаний страхувальний пристрій за винаходом, використовуваний для страхування одного або двох ведених під час спуску страхованого альпініста, а потім в положенні керованого ковзання страхувального каната(ів); • на Фіг. 4А і 4В показаний страхувальний пристрій за винаходом, забезпечений важелем, що спрощує кероване ковзання страхувального каната(ів). Опис деяких переважних варіантів здійснення винаходу Страхувальний (запобіжний) пристрій за винаходом дозволяє страхувати одного або декількох альпіністів за допомогою одного або декількох відповідних канатів, пропущених через пристрій. Пристрій містить основний корпус 1, що складається принаймні з двох плоских пластин 2, 2А і 3, закріплених до одна до одної в двох, по суті, паралельних площинах за допомогою множини кріпильних засобів 4-7, з утворенням зазору між двома протилежними пластинами, усередині яких пропущений канат. У пристрої також є отвір 8, що дозволяє зачіпляти усередині нього, а потім до основного корпусу пристрою перший карабін 15, який може переміщатися усередині отвору 8 між розблокованим положенням каната(ів) і блокованим положенням каната(ів) і навпаки. Як стане зрозуміліше з решти частини справжнього опису, зокрема, з посиланням на Фіг. 2А2D, карабін 15, за рахунок його переміщення усередині отвору 8, дозволяє страхувати одного або декількох альпіністів (лідерів), які піднімаються першими на схил. Іншими словами, в одному з можливих режимів використання пристрою по винаходу, карабін 15, який може переміщатися усередині отвору 8, дозволяє страхувати лідера за рахунок використання як одиночного, так і подвійного канатів. Окрім цього, страхувальний пристрій містить принаймні один отвір 60, виконане принаймні в двох з пластин 2, 2А і 3, що дозволяє зачіпляти карабін 61 або аналогічні засоби, навколо яких проходить(ять) страхувальний(і) канат(и), і додаткові кріпильні засоби 70, що дозволяють фіксувати пристрій принаймні до однієї нерухомої точки 80 зачеплень, переважно нерухомої точки, розташованої на схилі, на який здійснюється сходження. Як стане зрозуміліше далі, карабін, закріплений до пристрою за допомогою отвору 60, може бути першим карабіном 15, який витягнутий з отвору 8, або іншим карабіном 61, який далі також іменуватиметься другим карабіном. Як буде докладніше розглянуто далі з посиланням на Фіг. 3А-3С, отвір 60 усередині якого зачіпляється карабін 61 і кріпильні засоби 71, останні переважно складаються з додаткового отвору 70, виконаного принаймні в двох з пластин пристрою, дозволяють використовувати пристрій для страхування одного або двох ведених, тобто альпіністів, що піднімаються після принаймні часткового сходження лідера. Як можна відмітити з посиланням на Фіг. 1, за одним із зображених тут можливих варіантів здійснення страхувальний пристрій містить основний корпус 1, що складається з трьох пластин 2, 2а і 3, закріплених одна до одної за допомогою множини кріпильних засобів 4-7. 4 UA 114080 C2 5 10 15 20 25 30 35 40 45 50 55 60 Точніше, плоскі пластини 2, 2А і 3 виготовлені з металу з високою механічною міцністю і невеликою вагою. Як можна відмітити на кресленнях, пластини 2 і 2А, що визначають зовнішню бічну стінку корпусу пристрою, виконані однаковими за розміром, тоді як конструкція проміжної пластини 3 принаймні частково відрізняється від інших пластин. Не дивлячись на це, за іншими можливими варіантами здійснення форма кожної пластини може бути різною, або всі пластини можуть бути ідентичними. Три пластини 2, 2А і 3 закріплені одна з одною так, що вони утворюють два зазори (просвіти) між кожною парою. Кожен зазор між двома протилежними пластинами, переважно дозволяє пропускати через нього страхувальний канат 10. Слід зазначити, що тут і далі даватиметься посилання на варіант здійснення, за яким в пристрої використовується три пластини, які можуть утворювати два, по суті, однакових зазори для проходу канатів через кожен з них. Не дивлячись на це страхувальний пристрій за винаходом може бути виконаний з двома плоскими пластинами, закріпленими так, щоб вони були обернені убік одна одної, утворюючи зазор для проходу лише одного каната. Очевидно, що також можна отримати пристрій з додатковими пластинами, або розмістити пліч-о-пліч і закріпити один до одного декілька пристроїв так, щоб можна було використовувати більше двох канатів для страхування одного або декількох альпіністів. Насправді, якщо у справжньому опису мовиться і мовитиметься про страхування одного або двох лідерів або ведених, то пристрій за винаходом також може бути відповідним чином змінений для використання більше двох канатів для страхування більше двох альпіністів. За варіантом здійснення, показаним на кресленнях, пластини 2, 2А і 3 закріплені у відповідному положенні і обернені убік одна одної, тобто так щоб вони створювали три площини, переважно паралельних, за допомогою розпорних штифтів 4-7, виготовлених з металу. Як показано на Фіг. 1, на якій представлений вигляд в перспективі страхувального пристрою за винаходом, в корпусі пристрою є отвір 8, виконаний таким чином, що він має певну форму, за допомогою якого пристрій переводиться в перше положення блокування каната(ів), в якому останні можуть вільно ковзати, а також в друге положення блокування каната(ів) або аварійне положення. У отворах 8 кожної з трьох пластин 2, 2А і 3 є виступаюча область або принаймні виступаючий елемент, що складається переважно з виступаючих зубців 20, що ділять отвір 8 на дві відповідні частини 21 і 22, перша частина 21 знаходиться знизу зубців 20, а друга частина 22 - зверху зубців 20. Як показано на кресленнях, виступаючі зубці 20 виступають всередину отвору 8, ділячи останній, по суті, на дві частини або області 21 і 22, в яких може поміщатися карабін 15. Слід зазначити, що за варіантом здійснення, зображеним на кресленнях, що додаються, виступаючі зубці 20 є тільки на зовнішніх пластинах 2 і 2А, тим часом, можливо розмістити зубці на кожній з пластин, наявних в пристрої. В цілому, для кожного зазору, в який може вставлятися канат 10, між двома пластинами, сполученими між собою, необхідно використовувати принаймні один виступаючий зубець 20 в профілі отвору 8, поряд принаймні з однією з двох пластин, утворюючих зазор. Окрім цього, за зображеним на кресленнях варіантом здійснення в кожній зовнішній пластині 2 і 2А є отвір 60 для зачеплення карабіна 61 або аналогічний з'єднувач. Очевидно, що можливо зробити отвір 60 також і в проміжній пластині 3, так, щоб він був розташований відповідним чином відносно інших отворів, виконаних в інших пластинах пристрою. Слід також відзначити, що форма отвору, зрозуміло, може мінятися залежно від конструктивних особливостей, зокрема за одним з варіантів здійснення отвір має круглу форму, проте можливо також зробити отвір овальної форми або неідеально круглої. В цілому, розміри отвору дозволяють зачіпляти усередині нього карабін. Також слід зазначити, що за рахунок нахилу однієї із сторін отвору карабін встановлюється в найбільш зручному положенні, що дозволяє трикутнику сил блокувати канат(и), а також розблоковувати канат(и) без додатку значних зусиль, на відміну від відомих пристроїв, особливо на етапах страхування ведених. Переважний отвір 60, що дозволяє зачіпляти карабін 61, навколо якого проходять канат(и) 10, що вставляються всередину пристрою, розташовано у відповідному положенні відносно виступаючого елементу в профілі отвору 8, тобто зубця 20. Як наголошувалося вище, карабін, закріплений до пристрою за допомогою отвору 60, може бути першим карабіном 15, витягнутим з отвору 8, або другим карабіном 61. Окрім цього, як наголошувалося вище, пристрій містить додаткові кріпильні засоби 70, що дозволяють здійснювати зачеплення з нерухомою точкою 80, переважно канатом, ланцюгом або металевим кільцем, розташованим на схилі. Переважно подібні засоби містять отвір 70, 5 UA 114080 C2 5 10 15 20 25 30 35 40 45 50 55 60 виконаний принаймні в одній з пластин корпусу пристрою. За варіантом здійснення, зображеним на кресленнях, отвір 70 зроблено лише в проміжній пластині 3. Очевидно, що отвір 70 також може бути зроблено відповідним чином на деяких або на всіх наявних в пристрої пластинах, а форма отвору може мінятися залежно від потреб. Переважний отвір 70, виконаний в одній або декількох пластинах пристрою, дозволяє зачіпляти карабін 71 (далі для ясності іменованим третім карабіном) або інші відповідні з'єднувачі, що робить з'єднання простим і в той же час ефективним, з нерухомою точкою 80 зачеплення на схилі, іменованою на професійному жаргоні точкою страховки. Пластини 2, 2А і 3, закріплені одна до одної, утворюють корпус 1 пристрою, який частково закритий уздовж бічної поверхні закриваючою частиною, переважно виготовленою з пластика, яка не показана на кресленнях, що додаються, але має відповідну форму, що дозволяє розміщувати її у бічної поверхні корпусу пристрою так, щоб вона закривала просвіт між пластинами. Як показано на Фіг. 1, частина 11 бічної поверхні пристрою відкрита, дозволяючи вставляти страхувальні канати 10 всередину корпусу пристрою в два просвіти між пластинами 2-3 і 2А-3. При протягуванні канатів 10 всередину пристрою кожен страхувальний канат згинається, набуваючи, по суті, U-подібну форму, проходячи через відкриту частину 11 зовнішньої бічної поверхні корпусу пристрою до тих пір, поки він не досягне його нижньої частини. Кожен канат 10 необхідно вставити всередину пристрою правильно так, щоб кінець 10а, тобто кінець, що проходить поряд з штифтом 4, закріплювався до страхованого альпініста, тоді як кінець 10b, що проходить поряд з штифтами 5 і 6, відповідав вільному кінцю каната, який ковзає усередині пристрою, у міру того як альпініст піднімається по схилу. Правильне функціонування страхувального пристрою за винаходом передбачає використання блокуючого карабіна 15 або аналогічного з'єднувача, який зачіпляється до пристрою після того, як вставлений(і) страхувальний канат(и). Як показано зокрема на Фіг. 2А, блокуючий карабін 15 звичайного типу зачіпляється до корпусу 1 пристрою за рахунок пропускання розімкненого карабіна через отвір 8 в корпусі пристрою так, щоб той зачіплявся за кожну з трьох пластин 2, 2А і 3. Коли пристрій як з одним, так і з двома канатами використовується для страхування лідера, блокуючий карабін 15 виконує подвійну функцію закріплення пристрою до користувача (страхуючий), який страхує лідера у разі падіння, окрім сполучення з цим же самим пристроєм для блокування каната. Іншими словами, не потрібно використовувати додаткові карабіни або аналогічні засоби для закріплення пристрою за винаходом до користувача, страхуючого партнера. Як стане зрозуміліше нижче, при описі функціонування пристрою, блокуючий карабін 15, такий, що зачіпляється до пристрою через прохід в отворі 8, може переміщатися безпосередньо усередині отвору між першою частиною 21 і другою частиною 22 і навпаки. Коли карабін знаходиться в першій частині 21 отвору 8 (положення по Фіг. 2А), пристрій знаходиться в положенні блокування каната, тобто в положенні звичайного використання, при якому канат(и) може(можуть) ковзати усередині корпусу 2 пристрої. Коли блокуючий карабін 15 знаходиться в другій частині 22 отвори 8, (положенні по Фіг. 2В), пристрій знаходиться в аварійному положенні, а канат(и) 10 блокований(ні) так, що їх переміщення стає неможливим. Страхувальний пристрій працює в напівавтоматичному режимі не тільки коли користувач утримує в його/її руці незакріплений кінець каната, тобто вільний кінець каната 10b. У разі падіння страхованого альпініста користувач (страхуючий) утримує вільний кінці каната в своїй руці і блокуючий карабін 15 фіксується в блокуючому положенні автоматично. Насправді, унаслідок падіння "задіяний" кінець каната 10а піддається натягненню, що прикладає зусилля до карабіна, викликаючи його переміщення уздовж отвору 8 з першої частини 21 в другу частину 22, коли пристрій знаходиться в аварійному положенні і подальше ковзання каната стає неможливим. Усередині корпусу 1 страхувального пристрою, тобто в просвітах, що утворюються пластинами 2, 2А і 3, знаходяться блокуючий елемент 12 і засоби для запобігання довільному переміщенню блокуючого карабіна 15 з розблокованого положення канатів в аварійне положення і навпаки. Далі блокуючий елемент 12 та засоби 13 запобігань довільному переміщенню блокуючого карабіна 15 будуть розглянуті з посиланням на єдиний просвіт між двома пластинами, проте очевидно, що аналогічні елементи зазвичай встановлюються в пристроях з більшою кількістю просвітів для пропускання каната між двома пластинами. Блокуючий елемент 12 нерухомо закріплений до штифтів 5 і 6 і саме цей елемент визначає блокування каната. Зокрема при використанні для страхування одного або декількох лідерів, 6 UA 114080 C2 5 10 15 20 25 30 35 40 45 50 55 60 блокуючий елемент 12, що взаємодіє з карабіном 15, дозволяє блокувати канат. Після натягнення каната унаслідок падіння страхованого альпініста і оскільки користувач (страхуючий) утримує, або не утримує вільний кінець 10b каната, карабін 15 знаходиться в другій частині 22 отвору 8. У свою чергу, як це буде докладніше розглянуто далі, коли пристрій використовується для страхування одного або декількох ведених, задіяний кінець 10а каната, що натягується після падіння страхованого альпініста, викликає блокування вільного кінця 10b каната, що взаємодіє з блокуючим елементом 12. Зокрема, вільний кінець 10b каната блокується між задіяним кінцем 10a каната і блокуючим елементом 12. Іншими словами, виключається відносне ковзання кінців 10а і 10b страхувального каната(ів). Як можна відмітити з Фіг. 1, в блокуючому елементі 12, на його поверхні, дотичній з канатом, є V-подібна виточка 45 або аналогічні засоби для посилення створюваного тертя каната так, щоб зробити блокування ефективнішим. Як зокрема показано з посиланням на Фіг. 2В, коли пристрій знаходиться в положенні блокування каната 10, останній натягається між блокуючим елементом 12 і карабіном 15, що знаходиться в другій частині 22 отвору 8. Ковзання каната 10 блокується за рахунок тертя, що створюється карабіном 15, який притискається до блокуючого елементу 12 в результаті натягнення каната 10. Засоби запобігання довільному (небажаному) переміщенню карабіна 15 включають рухомий важіль 13, обертально закріплений до торцевої частини блокуючого елементу 12. Зокрема, важіль закріплений до блокуючого елементу 12 за допомогою пружини, яка на кресленнях не показана. Пружина навантажена так, щоб вона примушувала рухомий важіль 13 переміщатися в положення оппозитно зубу 20 в отворі 8. Іншими словами попереднє навантаження пружини визначає поворот важеля 13 так, щоб він був направлений у бік центральної частини пристрою. Важіль запобігає переміщення карабіна 15 з першої частини 21 в другу частину 22 отвори 8 і навпаки, впливаючи тільки на канат і на карабін. Насправді колии пристрій знаходиться в розблокованому положенні каната 10, а карабін 15 знаходиться в першій частині 21 отвору 8 (положення по Фіг. 2А), рухомий важіль 13, під дією навантаженої пружини, виштовхується до частини каната 10с, а потім до карабіна 15 так, що останній залишається знизу зуба 20, виключаючи його переміщення уздовж отвору 8. За рахунок цього людина, до якої закріплений пристрій, може дозволяти канату вільно ковзати усередині пристрою, не побоюючись того, що карабін 15 випадково може переміститися в другу частину 22, визначаючи тим самим небажане положення блокування каната. Попереднє натягнення пружини здійснюється таким чином, що при нормальному використанні довільне переміщення карабіна 15 виключається. У аварійній ситуації зусилля, що прикладається натягнутим канатом 10 до карабіна 15, здатне подолати блокування, що створюється в результаті попереднього навантаження пружини, переміщаючи рухомий важіль 13, що забезпечує переміщення карабіна 15 уздовж отвору 8 до досягнення блокуючого положення каната в другій частині 22 (Фіг. 2В). Коли карабін досягає другої частини 22, що визначає блокування каната 10, рухомий важіль 13 може вільно повертатися в положення, при якому він розташований оппозитно зубцю 20 в отворі 8. Тому коли необхідно повернути пристрій в положення блокування каната, користувач повинен уручну перемістити корпус пристрою так, щоб карабін 15 перемістився уздовж отвору 8 з першої частини 21 в другу частину 22, як це показано на Фіг. 2С. Для виконання подібної операції необхідно докласти зусилля для подолання попереднього напруження пружини рухомого важеля так, щоб забезпечити тимчасове переміщення останнього і прохід карабіна поряд із зубцем 20. Як тільки карабін 15 повертається в першу частину 21, в розімкнене положення каната, важіль повертається в положення, при якому він розташований оппозитно зубцю 20, щоб уникнути довільного переміщення карабіна в блоковане положення під час нового етапу використання (див. Фіг. 2D). Як було розглянуто вище, канат 10 повинен бути вставлений в пристрій правильно. Якщо канат ненавмисно вставлений неправильно, тобто так, що кінець 10b, що проходить у штифтів 5 і 6, закріплений до страхованого альпініста, а кінець 10а вільний, страхувальний пристрій за винаходом все одно зможе забезпечити блокування каната і запобігти падінню страхованого альпініста. Насправді, як видно з фігур, що додаються, верхня частина пластин 2, 2А і 3, поряд з штифтом 4 має таку форму, що в кожній з них є виточка 50, що гарантує блокування каната в тому випадку, якщо останній був вставлений в пристрій неправильно. У разі падіння страхованого альпініста кінець 10b, помилково закріплений до нього, 7 UA 114080 C2 5 10 15 20 25 30 35 40 45 50 55 60 натягається, але пристрій, використовуваний неправильно, не блокується в аварійному положенні, або у будь-якому випадку не зможе створити таке тертя, щоб заблокувати канат. Вільний кінець 10а каната, натягнутий під вагою альпініста, що зірвався, прагне розташуватися окремо або, у будь-якому випадку, заводиться користувачем, страхуючим партнера, всередину виточок 50, що дозволяє прикладати до каната фрикційне зусилля, визначальне його блокування. Виточки 50 мають таку форму, щоб кінець 10а каната(ів) було легко заводити всередину їх і створювати достатнє тертя, визначальне їх блокування. Тим часом, слід зазначити, що виточки 50 забезпечують блокування каната при неправильному використанні пристрою, що не є переважним відносно того, що зображене на кресленнях, коли кінець 10а каната, що проходить у штифта 4, є кінцем, закріпленим до страхованого альпініста. Далі, як ілюстрація, будуть розглянуті етапи використання страхувального пристрою за винаходом для страхування лідера. Як наголошувалося вище, дана техніка передбачає, що людина, що знаходиться на землі або на схилі використовує пристрій, закріплений до нього за допомогою карабіна 15, для страхування лідера, що піднімається по схилу. Перш за все, людина, що знаходиться на землі, повинна завести канат(и) 10 всередину пристрою і зачепити карабін 15, пропустивши його через отвір 8. Слід зазначити, що на Фіг. 2А2D показано використання пристрою із заведеними всередину його двома канатами 10, у кожного каната є один його власний задіяний кінець 10а і один вільний кінець 10b. Кінець кінцем, людина, що знаходиться на землі, закріплює до себе пристрій в розблокованому положенні каната шляхом зачеплення карабіна 15 до свого спорядження або спеціального ременя, зазвичай використовуваного в альпіністському устаткуванні. Завдання людини, що знаходиться на землі, полягає в забезпеченні ковзання каната(ів) пристрої у міру здійснення альпіністом підйому, тобто ковзання вільного кінця 10b усередині пристрою, так, щоб він став доступний альпіністові, закріпленому до кінця 10а. Людина, що знаходиться на землі передає вільний канат альпіністові, використовуючи добре відому техніку, що полягає в тому, щоб не тримати страхувальний пристрій в руці, а використовувати руки для управління частинами каната, що знаходяться відповідно по ходу перед і після пристрою, тобто вільним кінцем 10b і задіяним кінцем 10а страхованого альпініста. У екстремальній ситуації, тобто при падінні страхованого альпініста, людина, що знаходиться на землі, утримує незакріплений канат, тобто вільний кінець каната 10b, а пристрій автоматично переходить в положення блокування каната, переміщаючи карабін 15 уздовж отвору 8, за рахунок зусилля, що прикладається натягнутим канатом безпосередньо до карабіна (Фіг. 2В). Насправді, в той момент, коли альпініст зривається і починає падати, задіяний кінець 10а каната натягається під вагою альпініста. Подібне різке збільшення натягнення задіяного кінця призводить до переміщення карабіна 15 уздовж отвору 8 під дією зусилля, що створюється канатом, який прагне вийти з пристрою. Зусилля, що створюється натягнутим канатом, долає протидіюче зусилля пружини рухомого важеля 13, дозволяючи карабіну 15 проходити через другу частину 22, тобто в положення блокування каната. Зокрема, канат натягається між блокуючим елементом 12 і карабіном 15. При цьому канат(и), по суті, блокується(ються) за рахунок тертя між блокуючим елементом 12 і карабіном 15. У екстремальній ситуації для часткового розблокування каната необхідно зменшити тертя меду карабіном 15 і блокуючим елементом 12. Для цього користувач впливає на пристрій уручну, переміщаючи корпус 1 у напрямі стрілки F, як це показано на Фіг. 2С. Користувач може впливати безпосередньо на корпус пристрою, або, за одним з можливих варіантів здійснення, на важіль 30, закріплений до пристрою, як це буде розглянуто з посиланням на варіант здійснення, зображений на кресленнях 4А і 4В. Для зменшення тертя каната(ів) при знаходженні пристрою в блокованому положенні, а потім для управління його ковзанням, достатньо уручну перемістити корпус пристрою, по суті, у напрямку стрілки F або у будь-якому випадку так, щоб обмежити тертя, що впливає на канат, який знаходиться між блокуючим елементом 12 і карабіном 15. При виштовхуванні уручну поворот корпусу пристрою, по суті, відбувається у напрямі вільного кінця 10b каната (Фіг. 2С), зменшуючи тертя, що прикладається до каната блокуючим елементом 12 і карабіном 15. Кероване ковзання каната при знаходженні пристрою в блокованому положенні використовується, наприклад, коли потрібно передати канат альпіністові, що впав, якому згодом вдалося відновити захоплення, або якщо пристрій використовується як десантер. Ручна дія користувача на корпус пристрою, насправді, призводить до переміщення блокуючого елементу 12, закріпленого до нього, відносно карабіна 15, який, по суті, нерухомий 8 UA 114080 C2 5 10 15 20 25 30 35 40 45 50 55 60 через натягнення каната. Виходить, що поворот блокуючого елементу 12 відносно карабіна 15 міняє фрикційне зусилля, що прикладається до каната, викликаючи його ковзання. Залежно від ступеня переміщення корпусу пристрою користувачем можна здійснювати більш менш кероване ковзання каната. За одним з можливих варіантів здійснення пристрою за винаходом, зображеному на кресленнях 4А і 4В, пристрій містить важіль 30, що спрощує повернення пристрою для забезпечення керованого ковзання страхувального каната(ів). Зокрема, важіль 30 поворотно закріплений до корпусу 1 пристрою і може повертатися навколо штифта 7, що закріплює пластини 2, 2А і 3. Важіль 30 може повертатися між початковим положенням, при якому він знаходиться збоку від корпусу пристрою так, щоб він не заважав при використанні (Фіг. 4А), і робочим положенням (Фіг. 4В), при якому важіль 30 виступає відносно корпусу пристрою так, щоб користувач міг легко ним скористатися. Переважне утримання важеля 30 в початковому положенні по Фіг. 4А забезпечується за рахунок пружини (не показана) або аналогічних засобів. Важіль 30 закріплений до корпусу 1 пристрою так, щоб він міг повертатися відносно останнього між початковим положенням і робочим положенням, насправді, після досягнення подібного положення (Фіг. 4В), подальший поворот важелю стає неможливий. При цьому користувач може прикладати зусилля до корпусу 1 пристрою за допомогою важеля 30, зусилля дозволяє добитися керованого ковзання страхувального каната(ів) аналогічно тому як це було розглянуто раніше. Насправді, для часткового розблокування каната і забезпечення його керованого ковзання користувач переміщає важіль 30 з початкового положення в робоче положення, при якому зусилля, що прикладається до важеля 30, передається на корпус 1 пристрою, який повертається, зменшуючи тертя між карабіном 15 і блокуючим елементом 12. Зрозуміло, хоча явно згадувалося про регулювання керованого ковзання каната при страхуванні лідера, слід зазначити, що важіль 30 може використовуватися в інших режимах використання пристрою за винаходом, таких як, наприклад, сходження в режимі "Топреп" і спуск з подвійним канатом. Слід також відзначити, що в положенні блокування каната(ів), як це показано на Фіг. 2С, можна зафіксувати карабін 15 канатом в кутку 20А отвору 8. У подібному положенні пристрій повинен утримуватися користувачем так, щоб він не був направлене у бік першого вигину. У разі падіння альпініст(ов) а, користувач відпускає карабін 15, який защипується в блокуючому положенні із-за натягнення канатом/канатами, як це було розглянуто раніше. Окрім цього, в положенні блокування каната(ів) пристроєм за винаходом можна здійснювати автоматичне страхування під час сходження в режимі "Топреп", також іменованому "Мулінет". Як наголошувалося вище, в пристрої за винаходом додатково є принаймні один отвір 60, що проходить через корпус безпосередньо самого пристрою, дозволяє зачіпляти карабін 61, навколо якого проходить канат, що вставляється в пристрій, і засоби кріплення до нерухомої точки зачеплення, яка переважно містить інший отвір 70. Як наголошувалося вище, карабін, закріплений до пристрою за допомогою отвору 60, може бути першим карабіном 15, що витягнутий з отвору 8, або другим карабіном 61. Слід зазначити, що під фразою отвір "проходить через корпус пристрою" розуміється, що отвори принаймні частково проходять принаймні через одну з пластин корпусу пристрою так, щоб безпосередньо сам пристрій можна було зафіксувати до карабіна або аналогічних сполучних засобів, таким як, наприклад, металеві кільця і тому подібне Як наголошувалося вище, зрозуміло, отвори можуть бути розташовані на кожній пластині пристрою так, щоб вони відповідали один одному, а карабін або аналогічний засіб могли пройти через весь пристрій. Проте за іншими можливими варіантами здійснення отвору можуть бути зроблені лише в одній пластині, переважно центральній пластині 3 або тільки в зовнішніх пластинах 2 і 2А. Отвори, які є в пристрої за винаходом, використовуються на окремих етапах використання пристрою, зокрема при страхуванні одного або двох ведених. Переважно один або декілька карабінів 61 і 71 зачіпляються у відповідних отворах 60 і 70 лише у тому випадку, коли пристрій використовується для страхування одного або двох ведених. Насправді, коли пристрій використовується для страхування лідера, як це було розглянуто раніше, отвір 60 не використовується для закріплення карабінів до пристрою, а блокуючий карабін 15 закріплюється тільки до корпусу пристрою за рахунок його проходу через отвір 8. Окрім цього, засоби 70 закріплення до нерухомої точки зачеплення також зазвичай не 9 UA 114080 C2 5 10 15 20 25 30 35 40 45 50 55 60 використовуються, а третій карабін 71 або аналогічні сполучні засоби не зачіпляються до корпусу пристрою, оскільки єдиний блокуючий карабін 15, зачеплений в отворі 8 пристроїв дозволяє правильно використовувати останній і блокувати страховочний(і) канат(и) одного або двох ведених. З іншого боку, коли пристрій використовується для закріплення одного або дух ведених, блокуючий карабін 15 переважно не встановлюється усередині отвору 8 пристроїв, а два карабіни 61 і 71 зачіпляються відповідно в двох отворах 60 і 70, якими воно забезпечене. Слід особливо відзначити, що за допомогою пропонованого Заявником пристрою Click Up, страхування ведених можна здійснювати за допомогою лише одного блокуючого карабіна 15, сполученого з нерухомою точкою зачеплення на схилі. Слід зазначити, що за одним з можливих режимів використання справжнього пристрою можна здійснювати "динамічне" страхування одного або двох ведених використовуючи лише карабін 61, зачепивши його усередині отвору 60 і пропустивши канат(и) 10 навколо карабіна 61. З іншого боку, коли пристрій використовується для страхування одного або двох ведених з використанням отворів 60 і 70, якими він забезпечений, то перший карабін 15 витягується з отвору, а два карабіни 61 і 71 (другий і третій карабіни) поміщаються всередину отворів 60 і 70. Зрозуміло, коли режим страхування лідера необхідно змінити на режим страхування ведених, цей же самий карабін (перший карабін 15), раніше зачеплений в отворі 8, може витягуватися і бути зачеплений в отворі 60. Як повинно бути зрозуміле на даному етапі опису, без використання блокуючого карабіна 15 канат не блокуватиметься в екстремальній ситуації, тобто у разі падіння одного з альпіністів, за рахунок його ковзання з першої в другу частину отвору 8, як це було розглянуто раніше з посиланням на Фіг. 2А-2D. Насправді, за даним можливим режимом використання два карабіни 61 і 71 або аналогічні засоби закріплюються до пристрою в двох отворах 60 і 70. Карабін 71, закріплений в отворі 70, дозволяє фіксувати страхувальний пристрій в точці 80 страхування (зачеплення), що знаходиться на схилі. Страховочний(і) канат(и) 10 вставляється(ються) всередину пристрою так, щоб вони проходили навколо карабіна 61, закріпленого в отворі 60, а також так, щоб два кінці 10а і 10b могли пройти в області поряд з блокуючим елементом 12, як це показано на Фіг. 3А-3С. Насправді, блокування каната 10 у разі використання двох карабінів 61 і 71 визначається по натягненню кінця 10а, закріпленого до одного з двох страхованих альпіністів, що призводить до обертання пристрою навколо точки закріплення на схилі, тобто, по суті, у отворі 70, в якому фіксуючий карабін 71 закріплений до точки 80 страхування. При цьому два кінці 10а і 10b кожного каната, що входять і виходять з пристрою, знаходитимуться в положенні, при якому вони накладаються і можуть ковзати відносно один одного. Зокрема, задіяний кінець 10а каната, після його натягнення унаслідок падіння альпініста, накладається на вільний кінець 10b каната, визначаючи його стискання у блокуючого елемента. Як наголошувалося вище, подібне функціонування пристрою досягається за рахунок певного положення отворів 60 і 70 в корпусі пристрою, яке визначає утворення трикутника сил, що призводять до блокування каната(ів), дозволяючи окрім цього здійснювати їх розблокування без докладання особливих зусиль. Далі, як ілюстрація, будуть розглянуті етапи використання страхувального пристрою за винаходом для страхування одного або двох альпіністів. Як наголошувалося вище, подібна технологія передбачає, що альпініст, зазвичай лідер, вже завершив частину підйому і досяг певної висоти на схилі. У цей момент лідер страхує одного або двох альпіністів, що збираються підніматися по схилу, на який раніше піднявся лідер. За допомогою пристрою за винаходом, зображеному на Фіг. 3А-3С, лідер може страхувати одного або двох ведених, пропустивши канат для кожного страхованого альпініста усередині пристрою. Для страхування ведених, людина, що знаходиться на схилі, перш за все закріплює пристрій до нерухомої точки 80 зачеплень, іменованою на професійному жаргоні точкою страхування або аналогічної точки, що є на схилі, по якому здійснюється підйом, наприклад, що складається з канатів, металевих ланцюгів або кілець. З'єднання пристрою до нерухомої точки 80 зачеплення на схилі здійснюється за допомогою карабіна 71, зачепленого усередині отвору 70, що проходить через корпус пристрою. Потім людина, що знаходиться на схилі, продовжує вставляти кожен з канатів 10 страхованого веденого(их), всередину одного просвіту між двома пластинами пристрою. Канат(и) проходить(ять) усередині пристрою, утворюючи U-подібну петлю навколо карабіна 61, вставленого в отвір 60. 10 UA 114080 C2 5 10 15 20 25 Як показано на Фіг. 3А, завдання людини, що знаходиться на схилі, полягає в забезпеченні ковзання страхувального каната усередині пристрою у міру здійснення веденими підйому, тобто ковзання вільного кінця 10b каната (або канатів) усередині пристрою, так, щоб він став доступний альпіністові, закріпленому до кінця 10а. У екстремальній ситуації, тобто у разі падіння страхованого альпініста, кінець каната 10а натягатиметься під вагою альпініста. Іншими словами, в той момент, коли альпініст зривається, а потім починає падати, задіяний кінець 10а каната натягається під вагою альпініста. Подібне різке збільшення натягнення задіяного кінця 10a призводить до обертання пристрою навколо точки закріплення на схилі, тобто в отворі 70, в якому закріплений карабін 71, під дією зусилля, передаваного канату 10, який прагне вирватися з пристрою, але який утримується за рахунок того, що він проходить навколо карабіна 61, зачепленого в отворі 60 пристрою. Як показано на Фіг. 3В, у блокуючого елемента 12 два кінці 10а і 10b каната знаходяться в накладеному положенні, при цьому задіяний кінець 10а натягнутий і "притискує" вільний кінець 10b до блокуючого елементу 12. За рахунок цього канат, по суті, блокований через тертя, проте відносне ковзання між двома кінцями 10а і 10b каната можливе. У екстремальній ситуації, для часткового розблокування каната потрібно зменшити тертя між двома кінцями каната і блокуючим елементом. Іншим словами, тиск, що прикладається кінцем 10а натягнутого каната до вільного кінця 10b, зменшується за рахунок обертання пристрою навколо частини, що дозволяє закріплювати його до нерухомої точки 80 зачеплення, тобто у відповідному отворі 70. Обертання пристрою встановлюється уручну альпіністом, що знаходиться на схилі, який страхує ведених. Насправді він/вона впливає безпосередньо на корпус пристрою уручну або за допомогою мотузка або аналогічних засобів, закріплених безпосередньо до корпусу, як це показано на Фіг. 3С. Як варіант, користувач може впливати на важіль 30, закріплений до корпусу 1 пристрою, аналогічно тому, як це було розглянуто раніше з посиланням на Фіг. 4А і 4В. ФОРМУЛА ВИНАХОДУ 30 35 40 45 50 55 60 1. Страхувальний пристрій для кріплення принаймні одного каната (10), що містить: основний корпус (1), виконаний принаймні з двох плоских панелей (2, 2А, 3), що скріплені між собою, розташованих в паралельних площинах за допомогою кріпильних засобів (4-7), при цьому зазначений принаймні один канат (10) вставлений всередину корпусу (1) пристрою в зазорі, що є між зазначеними пластинами (2, 2А, 3); принаймні один отвір (8), призначений для зачеплення першого карабіна (15), що проходить через нього, до основного корпусу пристрою і встановлений з можливістю переміщення у зазначеному отворі (8) між розблокованим положенням зазначеного каната та його блокованим положенням і навпаки, який відрізняється тим, що зазначений перший карабін (15) призначений для закріплення страхувального пристрою до користувача, коли перший карабін (15) зачеплений у зазначеному отворі (8), при цьому страхувальний пристрій 20 містить: принаймні один отвір (60), виконаний принаймні в одній із зазначених пластин (2, 2А, 3) для зачеплення зазначеного першого карабіна (15) при його витяганні з зазначеного отвору (8), або другого карабіна (61), навколо якого проходить зазначений принаймні один канат (10); засоби (70) для закріплення пристрою принаймні до однієї нерухомої точки (80) зачеплення, контур отвору (8) включає принаймні один виступаючий елемент (20), що розділяє зазначений отвір (8) на першу частину (21) і другу частину (22), при цьому зазначений перший карабін (15) у зазначеному розблокованому положенні зазначеного принаймні одного каната (10) розташований у зазначеній першій частині (21), а у зазначеному заблокованому положенні зазначеного принаймні одного каната (10) зазначений перший карабін (15) розташований у зазначеній другій частині (22) принаймні один елемент (13), що запобігає довільному переміщенню першого карабіна (15), виконаний у вигляді принаймні одного рухомого важеля (13) усередині зазначеного отвору (8) так, що зазначений рухомий важіль (13) запобігає довільному переміщенню першого карабіна (15) з зазначеної першої частини (21) зазначеного отвору (8) у зазначену другу частину (22) зазначеного отвору і навпаки 2. Пристрій за п. 1, який відрізняється тим, що зазначені засоби (70) кріплення принаймні до однієї нерухомої точки (80) зачеплення містять принаймні один крізний отвір, виконаний принаймні в одній з пластин (2, 2А, 3) зазначеного пристрою. 3. Пристрій за п. 2, який відрізняється тим, що зазначений принаймні один крізний отвір, виконаний принаймні в одній з зазначених пластин (2, 2А, 3), призначений для зачеплення 11 UA 114080 C2 5 10 15 20 25 30 35 40 третього карабіна (71) для з'єднання з зазначеною принаймні однією нерухомою точкою (80) зачеплення. 4. Пристрій за будь-яким з пп. 1-3, який відрізняється тим, що містить принаймні один блокуючий елемент (12) для блокування зазначеного принаймні одного каната (10). 5. Пристрій за п. 4, який відрізняється тим, що зазначений принаймні один канат (10) розташований між зазначеним першим карабіном (15), зачепленим у зазначеному принаймні одному отворі (8) зазначеного корпусу пристрою, і зазначеним принаймні одним блокуючим елементом (12), коли зазначений перший карабін (15) знаходиться у зазначеній другій частині (22) зазначеного отвору (8) у зазначеному положенні блокування каната. 6. Пристрій за п. 4, який відрізняється тим, що у зазначеному принаймні одному канаті (10), який вставлений всередину зазначеного корпусу пристрою і проходить навколо зазначеного першого карабіна, що витягнутий з зазначеного отвору (8), і зачеплений у зазначеному принаймні одному отворі (60) або навколо зазначеного другого карабіна (61), зачепленого у зазначеному принаймні одному отворі (60), виконаному принаймні в одній з зазначених пластин (2, 2А, 3), є перший і другий кінці (10а, 10b), розташовані на зазначеному принаймні одному блокуючому елементі. 7. Пристрій за п. 6, який відрізняється тим, що зазначений принаймні один канат (10), що вставлений всередину зазначеного корпусу пристрою і проходить навколо зазначеного першого карабіна, який витягнутий з зазначеного отвору (8), і зачеплений у зазначеному принаймні одному отворі (60) або навколо зазначеного другого карабіна (61), зачепленого у зазначеному принаймні одному отворі (60), виконаному принаймні в одній з зазначених пластин (2, 2А, 3), блокований у зазначеному блокуючому елементі (12), при цьому перший кінець (10а) зазначеного принаймні одного каната натягнутий у разі падіння альпініста, а другий кінець (10b) зазначеного принаймні одного каната блокований між зазначеним першим натягнутим кінцем (10а) і зазначеним принаймні одним блокуючим елементом (12). 8. Пристрій за п. 4, який відрізняється тим, що у зазначеному принаймні одного блокуючого елемента (12) є виточка (45). 9. Пристрій за будь-яким з пп. 1-3, який відрізняється тим, що, коли зазначений другий карабін (61) зачеплений у зазначеному принаймні одному отворі (60) пристрою, зазначений перший карабін (15), який може переміщатися усередині зазначеного принаймні одного отвору (8), витягнутий з зазначеного принаймні одного отвору (8). 10. Пристрій за п. 9, який відрізняється тим, що зазначений принаймні один рухомий важіль (13) розташований опозитно зазначеному принаймні одному виступаючому елементу (20) у зазначеному принаймні одному отворі (8). 11. Пристрій за будь-яким з пп. 1-3, який відрізняється тим, що зазначений принаймні один елемент (13), що запобігає довільному (небажаному) переміщенню зазначеного першого карабіна (15) з зазначеного розблокованого положення зазначеного принаймні одного каната у зазначене блоковане положення зазначеного принаймні одного каната і навпаки, забезпечений пружиною, і утримується зазначеною пружиною опозитно зазначеному принаймні одному виступаючому елементу (20) у зазначеному принаймні одному отворі (8). 12. Пристрій за будь-яким з пп. 1-3, який відрізняється тим, що верхні частини обох зазначених пластин (2 і 3) у зазначених кріпильних засобах (4) забезпечені виточкою (50). 12 UA 114080 C2 13 UA 114080 C2 14 UA 114080 C2 15 UA 114080 C2 16 UA 114080 C2 17 UA 114080 C2 18 UA 114080 C2 19 UA 114080 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 20
