Запірно-пломбувальний пристрій

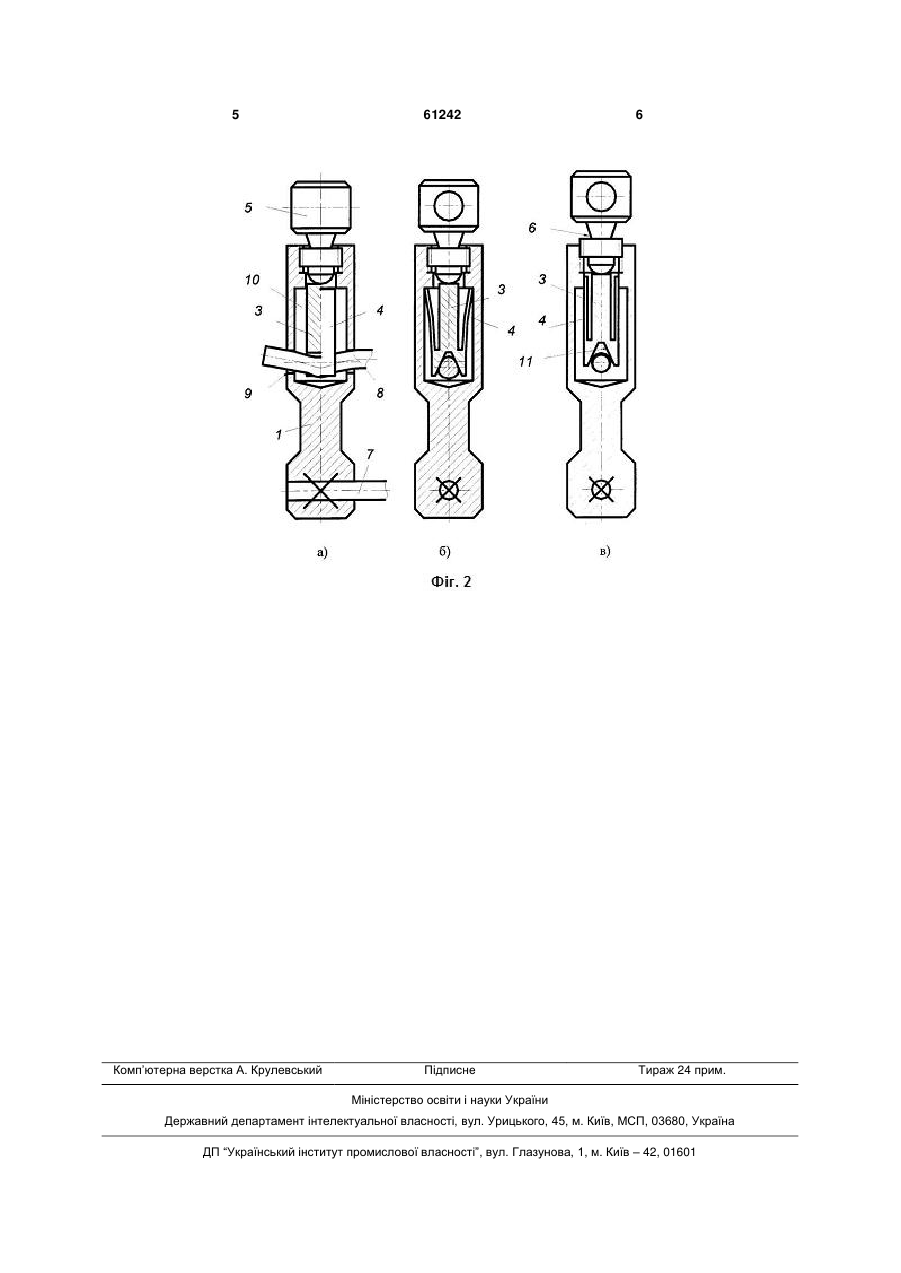

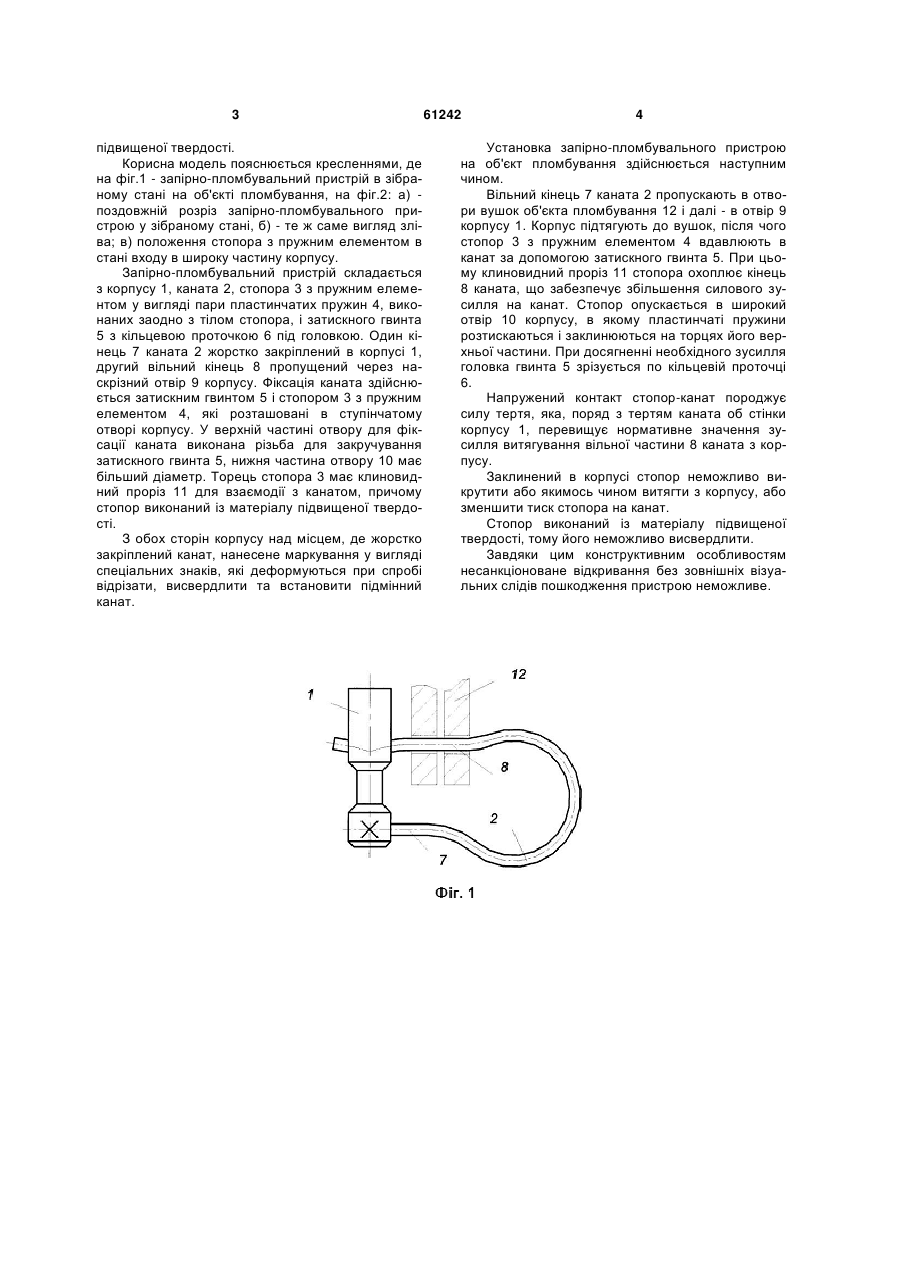

Запірно-пломбувальний пристрій, що містить канат, маркований корпус з отвором для фіксації каната і затискний гвинт з кільцевою проточкою під головкою, причому один кінець каната жорстко 3 підвищеної твердості. Корисна модель пояснюється кресленнями, де на фіг.1 - запірно-пломбувальний пристрій в зібраному стані на об'єкті пломбування, на фіг.2: а) поздовжній розріз запірно-пломбувального пристрою у зібраному стані, б) - те ж саме вигляд зліва; в) положення стопора з пружним елементом в стані входу в широку частину корпусу. Запірно-пломбувальний пристрій складається з корпусу 1, каната 2, стопора 3 з пружним елементом у вигляді пари пластинчатих пружин 4, виконаних заодно з тілом стопора, і затискного гвинта 5 з кільцевою проточкою 6 під головкою. Один кінець 7 каната 2 жорстко закріплений в корпусі 1, другий вільний кінець 8 пропущений через наскрізний отвір 9 корпусу. Фіксація каната здійснюється затискним гвинтом 5 і стопором 3 з пружним елементом 4, які розташовані в ступінчатому отворі корпусу. У верхній частині отвору для фіксації каната виконана різьба для закручування затискного гвинта 5, нижня частина отвору 10 має більший діаметр. Торець стопора 3 має клиновидний проріз 11 для взаємодії з канатом, причому стопор виконаний із матеріалу підвищеної твердості. З обох сторін корпусу над місцем, де жорстко закріплений канат, нанесене маркування у вигляді спеціальних знаків, які деформуються при спробі відрізати, висвердлити та встановити підмінний канат. 61242 4 Установка запірно-пломбувального пристрою на об'єкт пломбування здійснюється наступним чином. Вільний кінець 7 каната 2 пропускають в отвори вушок об'єкта пломбування 12 і далі - в отвір 9 корпусу 1. Корпус підтягують до вушок, після чого стопор 3 з пружним елементом 4 вдавлюють в канат за допомогою затискного гвинта 5. При цьому клиновидний проріз 11 стопора охоплює кінець 8 каната, що забезпечує збільшення силового зусилля на канат. Стопор опускається в широкий отвір 10 корпусу, в якому пластинчаті пружини розтискаються і заклинюються на торцях його верхньої частини. При досягненні необхідного зусилля головка гвинта 5 зрізується по кільцевій проточці 6. Напружений контакт стопор-канат породжує силу тертя, яка, поряд з тертям каната об стінки корпусу 1, перевищує нормативне значення зусилля витягування вільної частини 8 каната з корпусу. Заклинений в корпусі стопор неможливо викрутити або якимось чином витягти з корпусу, або зменшити тиск стопора на канат. Стопор виконаний із матеріалу підвищеної твердості, тому його неможливо висвердлити. Завдяки цим конструктивним особливостям несанкціоноване відкривання без зовнішніх візуальних слідів пошкодження пристрою неможливе. 5 Комп’ютерна верстка А. Крулевський 61242 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
