Кулемет “нсв-т 12,7″

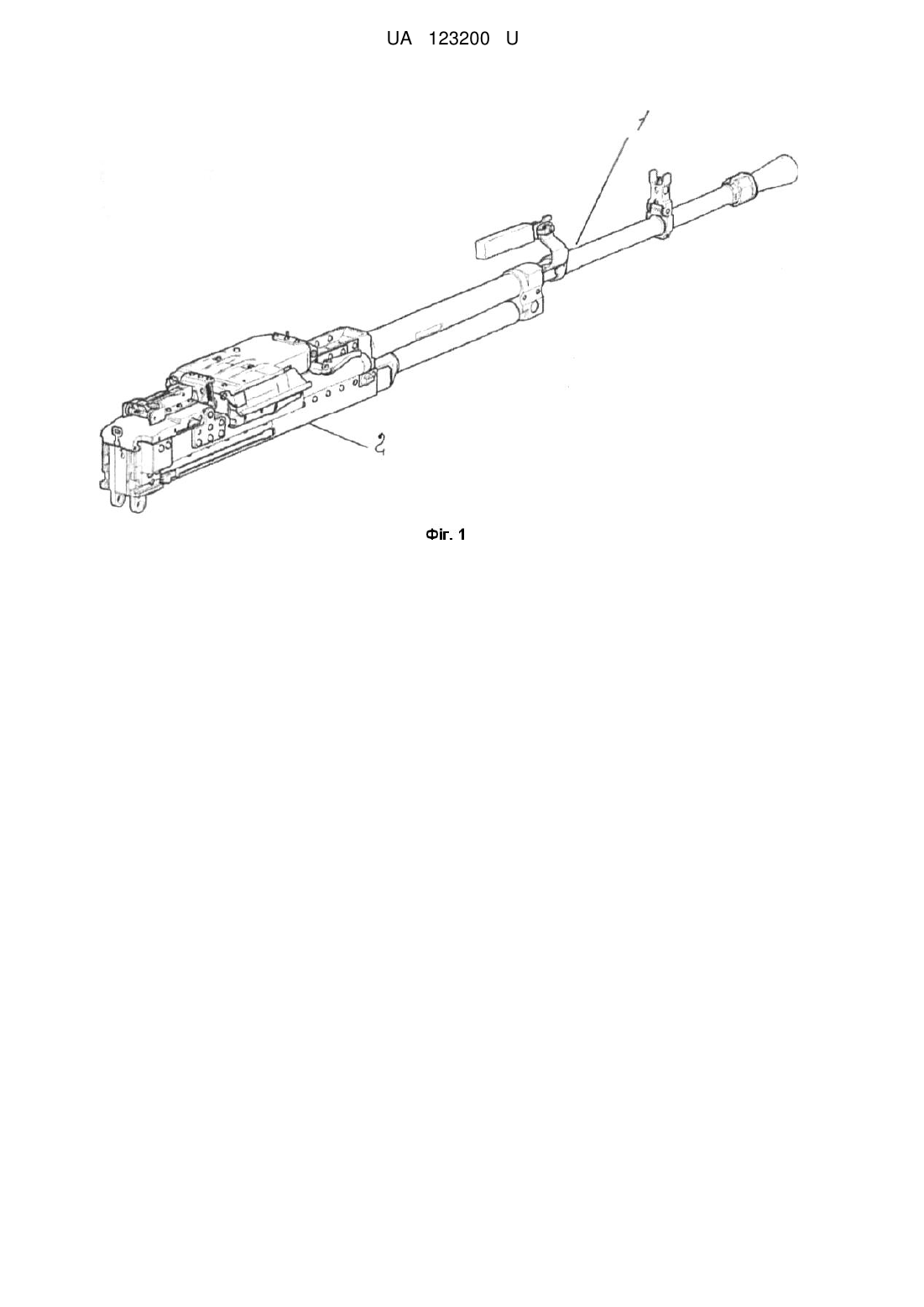

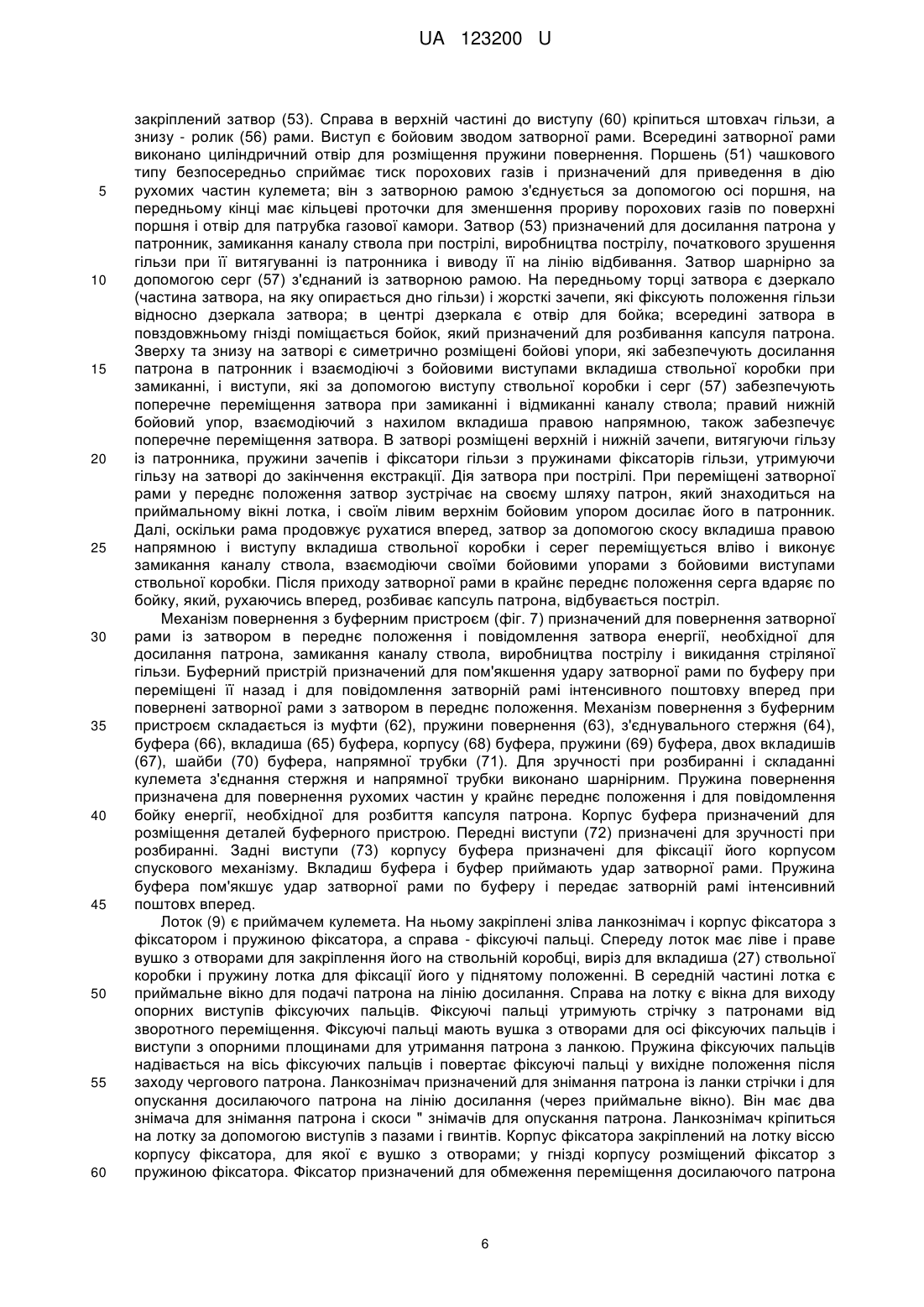

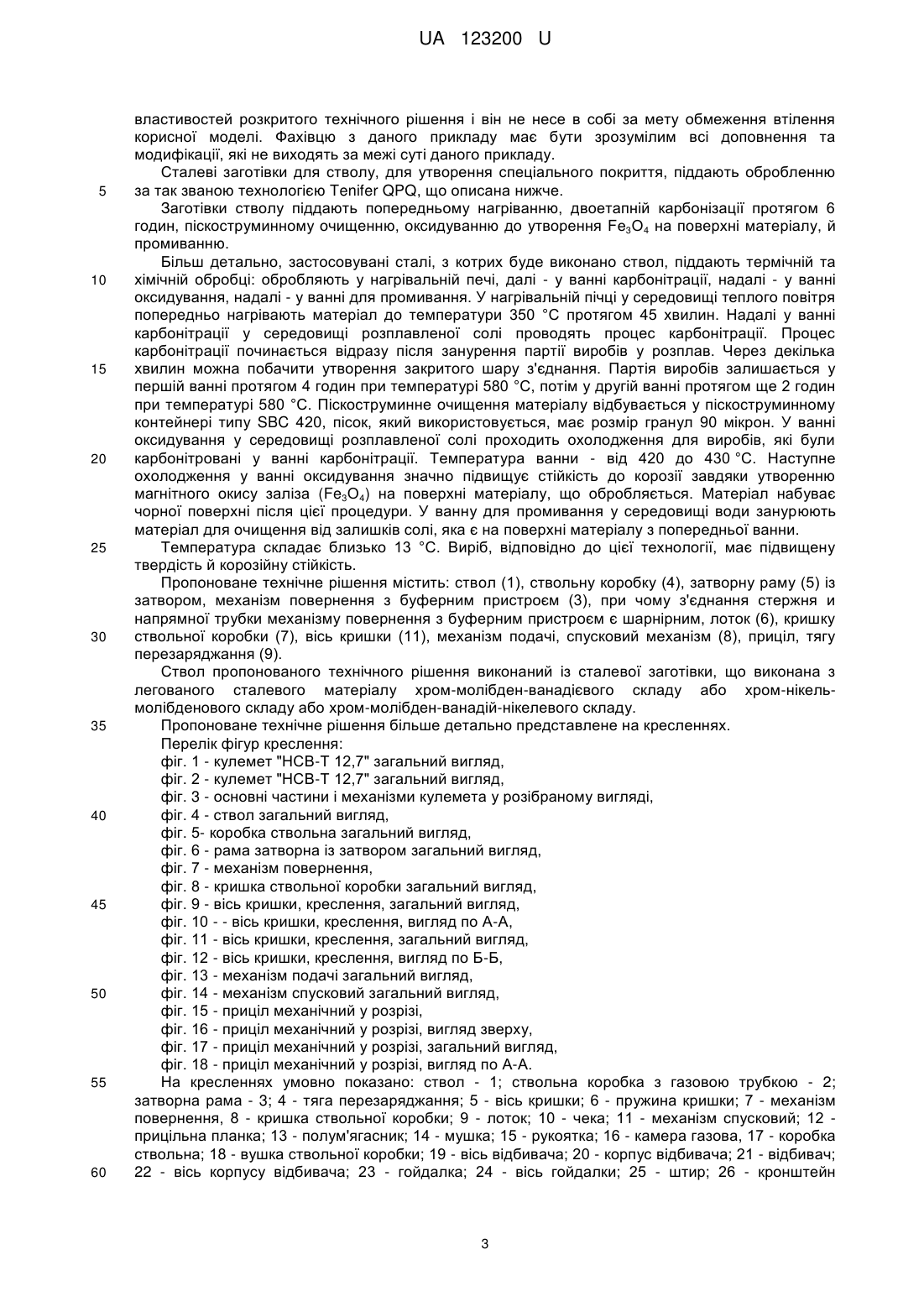

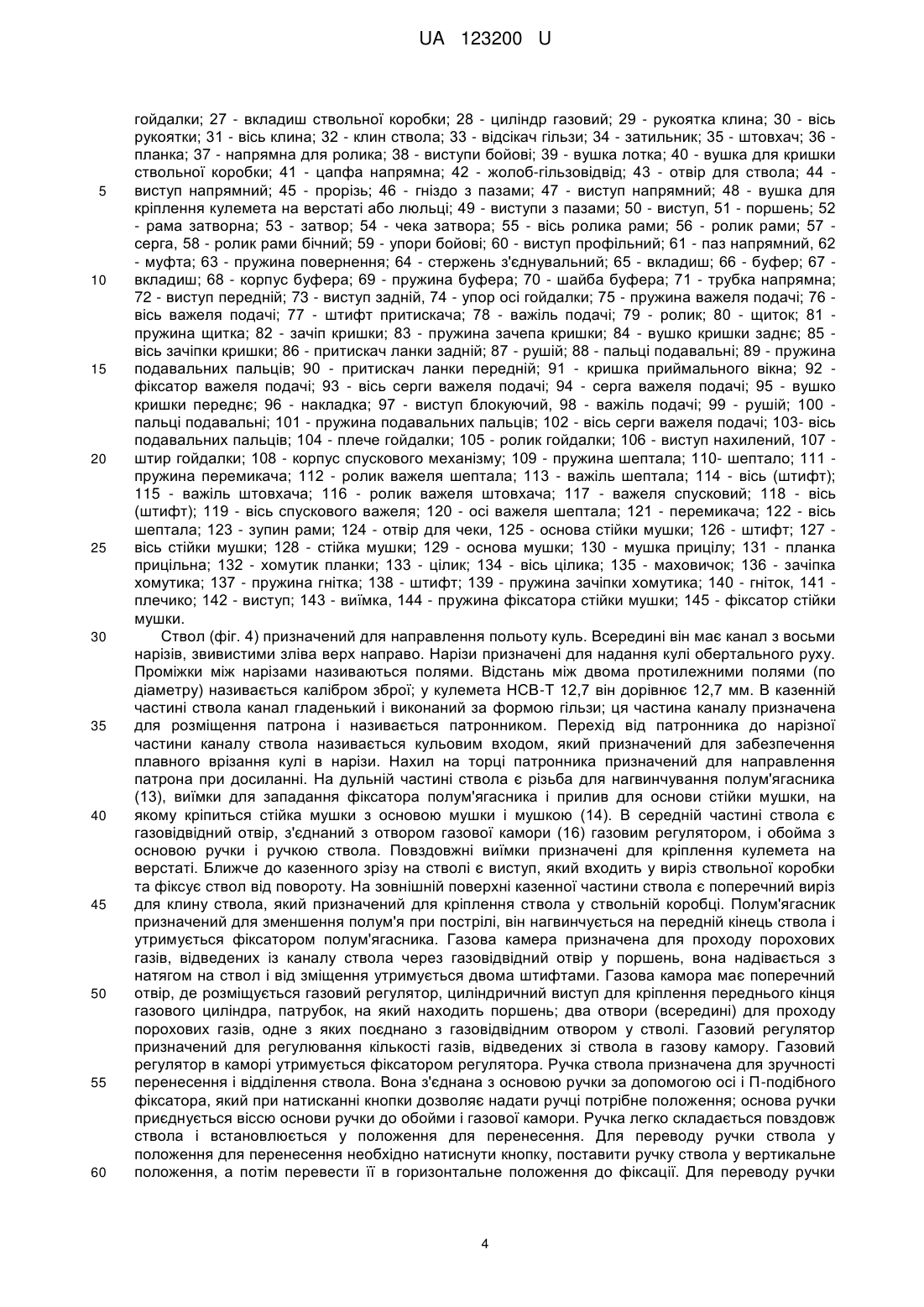

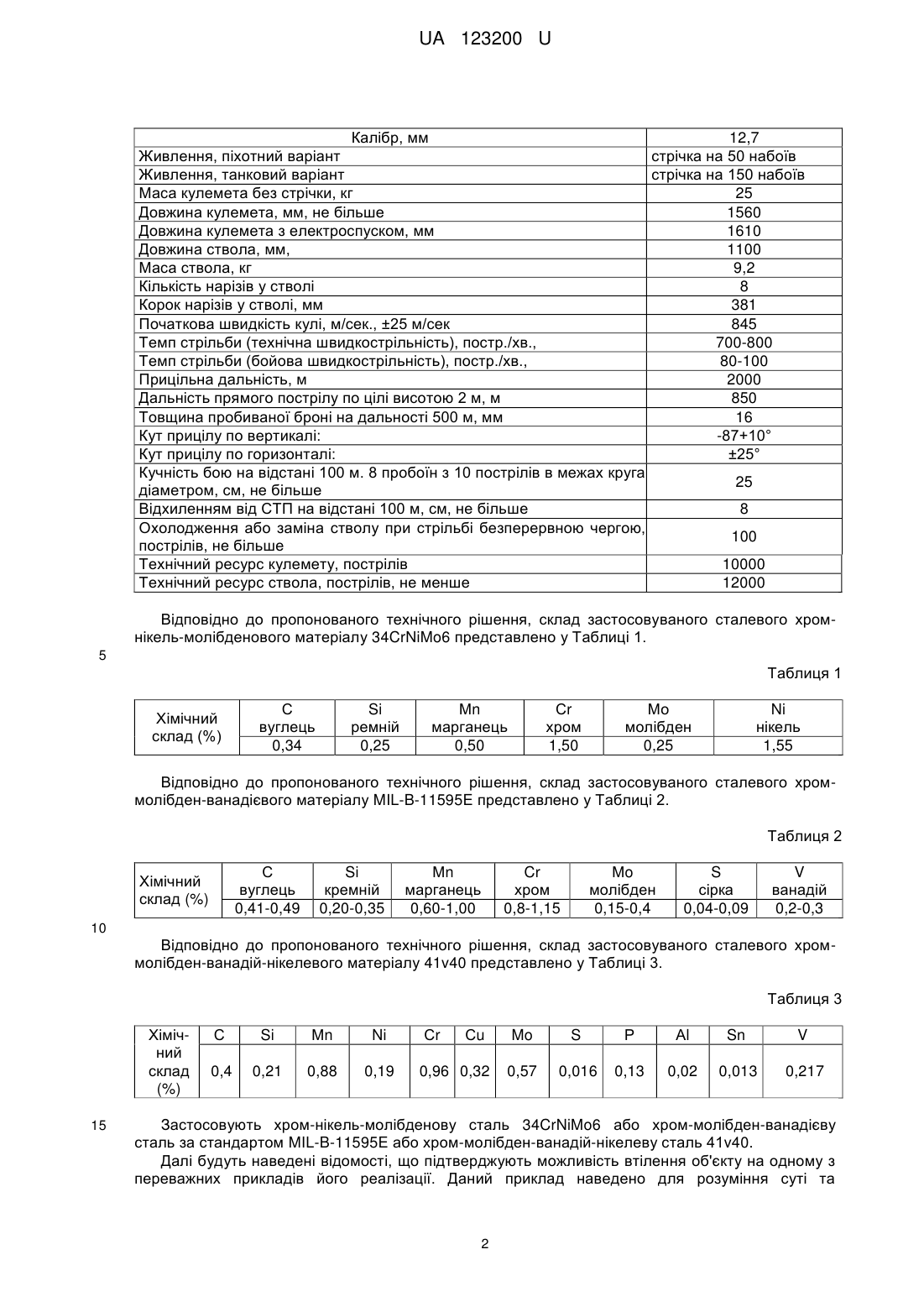

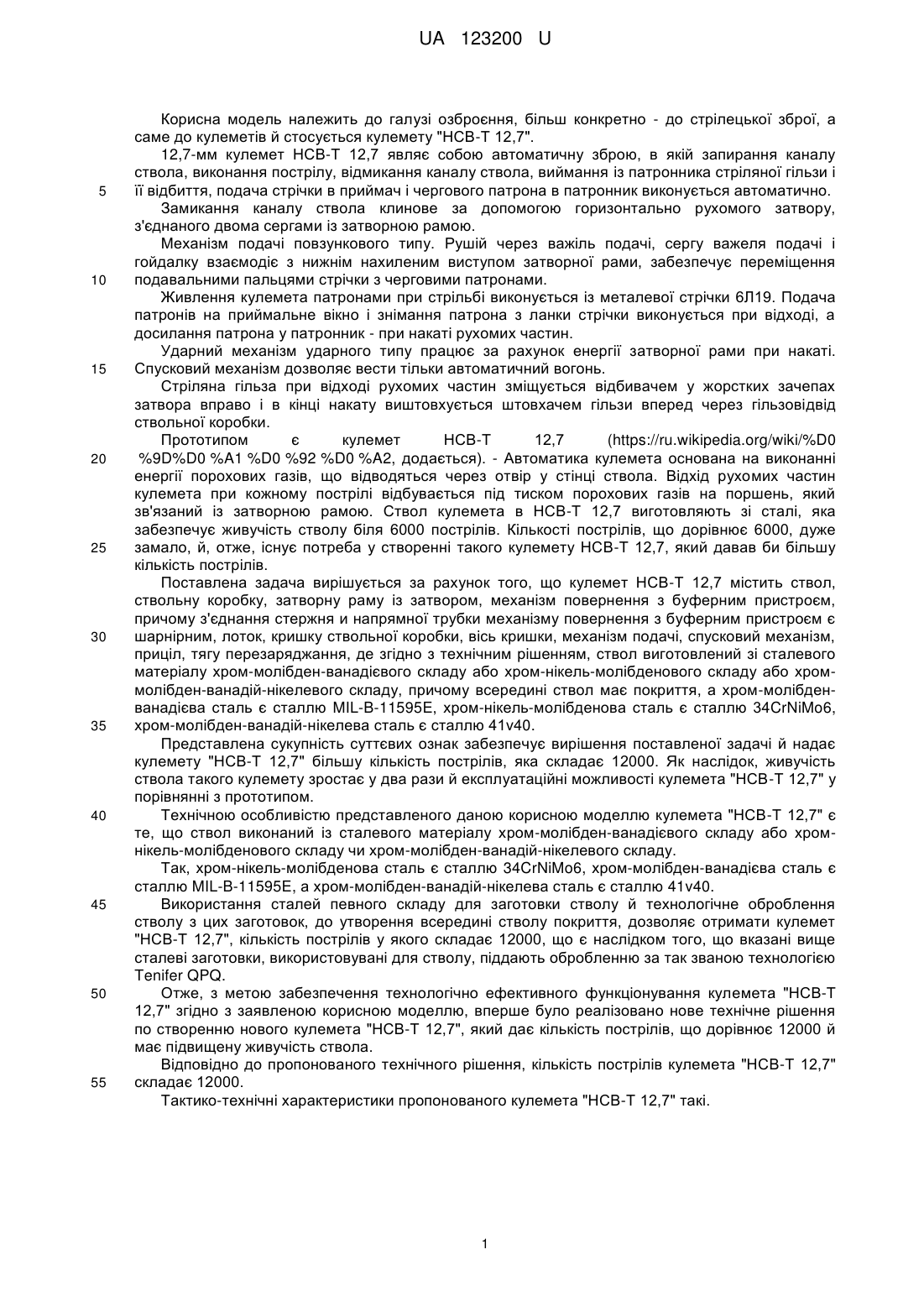

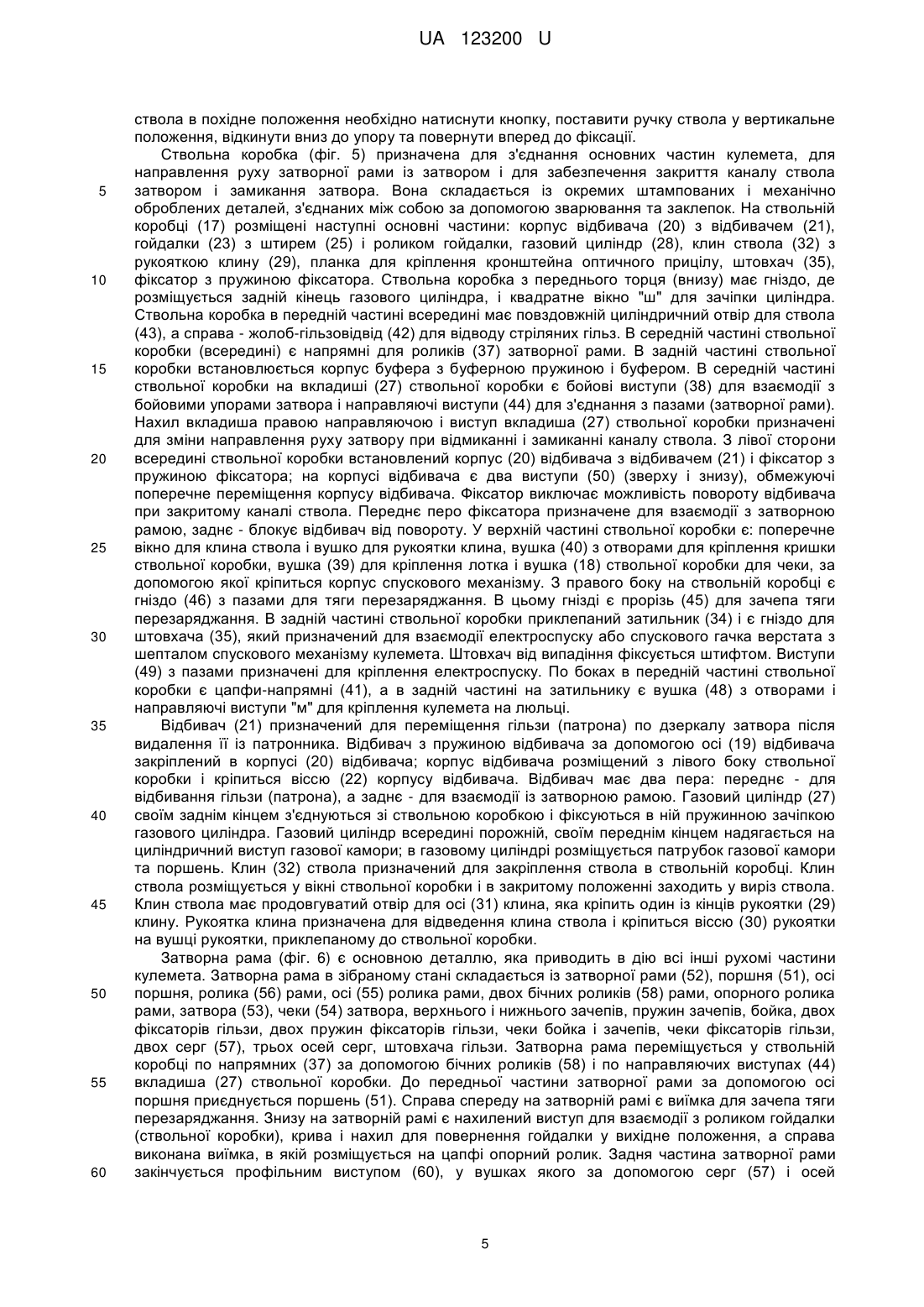

забезпечують поперечне переміщення затвора при замиканні і відмиканні каналу ствола; правий нижній бойовий упор, взаємодіючий з нахилом вкладиша правою напрямною, також забезпечує поперечне переміщення затвора. В затворі розміщені верхній і нижній зачепи, витягуючи гільзу із патронника, пружини зачепів і фіксатори гільзи з пружинами фіксаторів гільзи, утримуючи гільзу на затворі до закінчення екстракції. Дія затвора при пострілі. При переміщені затворної рами у переднє положення затвор зустрічає на своєму шляху патрон, який знаходиться на приймальному вікні лотка, і своїм лівим верхнім бойовим упором досилає його в патронник. Далі, оскільки рама продовжує рухатися вперед, затвор за допомогою скосу вкладиша правою напрямною і виступу вкладиша ствольної коробки і серег переміщується вліво і виконує замикання каналу ствола, взаємодіючи своїми бойовими упорами з бойовими виступами ствольної коробки. Після приходу затворної рами в крайнє переднє положення серга вдаряє по бойку, який, рухаючись вперед, розбиває капсуль патрона, відбувається постріл. Механізм повернення з буферним пристроєм (фіг. 7) призначений для повернення затворної рами із затвором в переднє положення і повідомлення затвора енергії, необхідної для досилання патрона, замикання каналу ствола, виробництва пострілу і викидання стріляної гільзи. Буферний пристрій призначений для пом'якшення удару затворної рами по буферу при переміщені її назад і для повідомлення затворній рамі інтенсивного поштовху вперед при повернені затворної рами з затвором в переднє положення. Механізм повернення з буферним пристроєм складається із муфти (62), пружини повернення (63), з'єднувального стержня (64), буфера (66), вкладиша (65) буфера, корпусу (68) буфера, пружини (69) буфера, двох вкладишів (67), шайби (70) буфера, напрямної трубки (71). Для зручності при розбиранні і складанні кулемета з'єднання стержня и напрямної трубки виконано шарнірним. Пружина повернення призначена для повернення рухомих частин у крайнє переднє положення і для повідомлення бойку енергії, необхідної для розбиття капсуля патрона. Корпус буфера призначений для розміщення деталей буферного пристрою. Передні виступи (72) призначені для зручності при розбиранні. Задні виступи (73) корпусу буфера призначені для фіксації його корпусом спускового механізму. Вкладиш буфера і буфер приймають удар затворної рами. Пружина буфера пом'якшує удар затворної рами по буферу і передає затворній рамі інтенсивний поштовх вперед. Лоток (9) є приймачем кулемета. На ньому закріплені зліва ланкознімач і корпус фіксатора з фіксатором і пружиною фіксатора, а справа - фіксуючі пальці. Спереду лоток має ліве і праве вушко з отворами для закріплення його на ствольній коробці, виріз для вкладиша (27) ствольної коробки і пружину лотка для фіксації його у піднятому положенні. В середній частині лотка є приймальне вікно для подачі патрона на лінію досилання. Справа на лотку є вікна для виходу опорних виступів фіксуючих пальців. Фіксуючі пальці утримують стрічку з патронами від зворотного переміщення. Фіксуючі пальці мають вушка з отворами для осі фіксуючих пальців і виступи з опорними площинами для утримання патрона з ланкою. Пружина фіксуючих пальців надівається на вісь фіксуючих пальців і повертає фіксуючі пальці у вихідне положення після заходу чергового патрона. Ланкознімач призначений для знімання патрона із ланки стрічки і для опускання досилаючого патрона на лінію досилання (через приймальне вікно). Він має два знімача для знімання патрона і скоси " знімачів для опускання патрона. Ланкознімач кріпиться на лотку за допомогою виступів з пазами і гвинтів. Корпус фіксатора закріплений на лотку віссю корпусу фіксатора, для якої є вушко з отворами; у гнізді корпусу розміщений фіксатор з пружиною фіксатора. Фіксатор призначений для обмеження переміщення досилаючого патрона 6 UA 123200 U 5 10 15 20 25 30 35 40 45 50 55 60 доверху. Переміщення фіксатора в корпусі обмежено штифтом фіксатора. Штифт фіксатора утримується в корпусі фіксатора за вісь заводом прапорця. Кришка ствольної коробки (фіг. 8) спереду має переднє вушко (95) кришки з отворами для осі кришки, за допомогою якої вона кріпиться до ствольної коробки, і блокуючий виступ (97), який при не замкненому клині ствола не дозволяє закрити кришку ствольної коробки, що виключає виконання пострілу при незакритій кришці ствольної коробки. Окрім того, виступ (97), спираючись на кронштейн гойдалки, обмежує розвертання кришки ствольної коробки доверху. Справа на кришці ствольної коробки за допомогою осі і штиря щитка закріплена кришка (91) приймального вікна з пружиною кришки приймального вікна, зліва - щиток (80) з пружиною (81) щитка, призначені для захисту приймача від потрапляння пилу та бруду. Позаду кришка має також заднє вушко (84) кришки з отворами, між якими на вісь (85) зачіпки кришки закріплена зачіпка (82) кришки з пружиною (83) зачіпки кришки, фіксуюча кришку ствольної коробки в закритому положенні. На нижній поверхні кришки ствольної коробки розміщуються серга (94) важеля подачі з віссю (93) серги важеля подачі, важіль (78) подачі з пружиною (75) важеля подачі рушій (87) з роликом (79) і подавальними пальцями (88) з пружиною (89) подавальних пальців. В задній частині кришки ствольної коробки є задній (86) та передній (90) притискачі ланки з поперечними напрямними, по яких переміщуються рушій з подавальними пальцями і ланкою з подавальним патроном. Передній притискач ланки утримується на кришці ствольної коробки двома штифтами притискача. В передньому притискачі ланки є повздовжній отвір, через який проходить важіль подачі. Важіль подачі надягається на вісь (76) важеля подачі і утримується фіксатором (92) важеля подачі. Вісь кришки (5) утримує кришку ствольної коробки на ствольній коробці і фіксується своїм виступом "а" в лівому вушку кришки ствольної коробки. На вісь кришки (5) одягнута пружина кришки (6), яка утримує кришку у відкритому положенні. Механізм подачі (фіг. 13) призначений для подачі стрічки з патронами в приймач кулемета і для направлення патрона при його досиланні в патронник. Механізм подачі складається з гойдалки (23) з роликом гойдалки (105) і штирем, серги, важеля подачі (98), рушія (99) з роликом, подавальних пальців (100), пружини подавальних пальців (101), осі подавальних пальців (103), осі серги важеля подачі (102), осі важеля подачі. Окрім того, в роботі механізму подачі беруть участь ланкознімач з фіксатором, фіксуючі пальці, передній і задній притискачі ланки. Гойдалка призначена для приведення в дію механізму подачі, вона розміщується в кронштейні гойдалки ствольної коробки. Всередині циліндричної частини гойдалки є повздовжній отвір для осі гойдалки, навколо якої вона повертається при роботі. У верхньому плечі гойдалки є циліндричне гніздо, в якому розміщений штир з пружиною штиря. Штир призначений для зв'язку гойдалки із сергою важеля подачі. На нижньому плечі гойдалки розміщуються ролик гойдалки і плече гойдалки, які взаємодіють з нахиленим виступом, кривою скосом затворної рами. Рушій має ролик, по якому обкочуються пір'я важеля подачі і переміщують рушій з подавальними пальцями в горизонтальному напрямку поперек ствольної коробки. Рушій переміщується по напрямних переднього і заднього притискачів ланки, для з'єднання з якими в правих та лівих виступах рушія є пази. В середній частині рушія розміщений ролик, а справа віссю подавальних пальців приєднані подавальні пальці; для осі подавальних пальців в рушії є вушки з отворами. Подавальні пальці мають два вушка з отворами для осі подавальних пальців і два виступу для переміщення патрона з ланкою. Пружина подавальних пальців надягається на вісь подавальних пальців і відтискає подавальні пальці донизу. Важіль подачі з'єднаний осями з сергою важеля подачі і з кришкою ствольної коробки, для чого на передньому кінці в нього є отвори; на задньому кінці важеля подачі є два пера, які взаємодіють з роликом рушія. Серга важеля подачі спереду має отвори, якими надягається на штир гойдалки, а позаду - вушко з отворами для переднього кінця важеля подачі. Дія подавального механізму полягає у наступному. Подача патрона відбувається при русі затворної рами назад. При цьому нижній нахилений виступ її взаємодіє з роликом гойдалки, повертає гойдалку навколо її вертикальної осі, яка через сергу важеля подачі приводить в рух зв'язаний з нею важіль подачі, який повертає рушій з подавальними пальцями і патроном, обкочуючись своїми пір'ям по ролику рушія. У кінці руху затворної рами вперед гойдалка повертає важіль подачі з рушієм і подавальними пальцями в початкове положення і подавальні пальці западають за черговий патрон. Спусковий механізм (фіг. 14) призначений для утримання затворної рами на бойовому зводі, спуску його з бойового зводу і постановки кулемета на запобіжник. Спусковий механізм складається з корпусу спускового механізму (108) з прицільною колодкою, шептала (110), осі шептала (122), пружини шептала (109), зупин рами (123), перемикача (121), пружини перемикача (111), важеля шептала (113), двох осей важеля шептала (120), двох роликів важеля 7 UA 123200 U 5 10 15 20 25 30 35 40 45 50 55 60 шептала (112) з осями (114); важеля (115) штовхача з роликом (116) важеля штовхача і віссю (120), спускового важеля (117) з віссю (119) спускового важеля. Корпус спускового механізму призначений для монтажу на ньому всіх деталей механізму, для кріплення прицільної колодки и для кріплення спускового механізму на ствольній коробці. На корпусі з переднього торця є виступ, на якому розміщуються (між ребрами) заднє вушко кришки ствольної коробки і нахил прицільної колодки, за який заходить зачіпка кришки. З боків у корпусі є наскрізний циліндричний отвір для чеки і наскрізні циліндричні отвори для перемикача та осей. В задній частині корпусу є вушка з отворами для осі спускового важеля, пази для з'єднання з затильником і знизу виступ для обмеження корпусу буфера від вертикального переміщення. Шептало на передньому кінці має опорний виступ, в середній частині отвір для осі шептала і виступ для постановки затворної рами на бойовий звід, на задньому кінці - виступ, взаємодіючий з переднім роликом важеля шептала. Виїмка на шепталі призначена для взаємодії з перемикачем. Важіль шептала має два вушка з отворами для розміщення роликів важеля шептала і кріплення їх осями і отвори для осі важеля шептала, на якій важіль шептала утримується в корпусі. Важіль штовхача має передній виступ для взаємодії з заднім роликом важеля шептала, отвору для осі важеля шептала, фіксуючого його в корпусі, і вушко з отворами для ролика важеля штовхача, закріпленого в ньому віссю. Спусковий важіль закріплений в корпусі віссю спускового важеля, для якої в ньому виконано отвір. Передній нижній виступ пускового важеля призначений для взаємодії з важелем штовхача. Зупин рами закріплений на осі шептала і призначений для запобігання заклинюванню рухомих частин на шепталі і для виключення самострільби при перезаряджанні при встановленні перемикача в положення "ЗП" (запобіжник). Перемикач призначений для запобігання виконання пострілу шляхом обмеження дій шептала, для постановки спускового механізму на запобіжник потрібно натиснути на перемикач, втопити і повернути прапорцем назад в положення "ЗП". Дія спускового механізму. Після заряджання затворна рама відводиться у заднє положення для встановлення на бойовий звід; повертаючись з крайнього заднього положення, вона зупиниться на шепталі. Для виробництва пострілу необхідно включити електроспуск або натиснути спусковий гачок рукоятки верстата, при цьому штовхач піднімається доверху, взаємодіючи з роликом важеля штовхача. Таким чином, через систему важелів виконується зняття затворної рами з бойового зводу. При стрільбі з електроспуском, у випадку виходу його зі строю, стрільбу можна виконувати, користуючись ручним спуском - спусковим важелем, передній нижній виступ якого приводить в дію систему важелів, взаємодіючі безпосередньо з важелем штовхача. Якщо після заряджання стрільба виконується не одразу, то необхідно встановити перемикач спускового механізму в положення "ЗП", повернувши його прапорець назад. При цьому деталі спускового механізму займають наступне положення: перемикач знаходиться над шепталом і не дає йому піднятися доверху, а задній кінець зупину рами отримує можливість піднятися доверху (заходить у виїмку перемикача); передній кінець зупину опуститься вниз, затворна рама не може бути знятою з бойового зводу. Чека призначена для кріплення корпусу спускового механізму на ствольній коробці. Механічний приціл (Фіг. 15, 16, 17, 18) застосовується у випадку виходу із строю оптичного прицілу. Він розміщений на дульній частині ствола (основа стійки мушки зі стійкою мушки, з основою мушки і мушкою) і на прицільній колодці корпусу спускового механізму (прицільна планка з хомутиком, ціликом і маховичком). Механічний приціл складається з основи стійки мушки (125) з стійкою (130) мушки, основи (129) мушки з мушкою прицілу, фіксатора (145) стійки мушки з пружиною (144) фіксатора стійки мушки, прицільної планки (131) цілика (133), осі (134) цілика, хомутика (132) планки, зачіпки (136) хомутика, пружини (139) зачіпки хомутика, маховичок (135), гнідка (140), пружини (137) гнідка. Основа стійки мушки слугує для кріплення деталей на стволі і зафіксовано штифтом. У верхній частині основи стійки мушки закріплена віссю стійки мушки стійка мушки і є дві виїмки (143) для западання виступу (142) фіксатора стійки мушки у вертикальному і горизонтальному положеннях. Стійка мушки слугує для кріплення основи мушки з мушкою. В середній частині стійки мушки розміщаються фіксатор стійки мушки з пружиною фіксатора стійки мушки і основа 8 UA 123200 U 5 10 15 20 25 30 35 40 45 50 55 60 мушки з мушки. Верхня частина стійки мушки є запобіжником мушки. Фіксатор стійки мушки утримує стійку мушки у вертикальному положенні, він має плечики (141) для переводу стійки мушки у горизонтальне положення. Мушка спільно з прорізом цілика слугує для наведення кулемета на ціль. Мушка в основі мушки закріплена на різьбі. Регулювання мушки по вертикалі виконується вгвинчуванням її в основі мушки або вигвинчуванням, а в бічному напрямку переміщенням основи мушки легкими ударами молотка. Прицільна планка розміщена на прицільній колодці, закріплена штифтом і фіксується пружиною прицільної планки. На лівій і правій сторонах прицільної планки (знизу і зверху) нанесені поділки з цифрами 4, 5, 6…19, 20, які відповідають відстаням 400, 500, 600…1900, 2000. На прицільну планку надітий хомутик планки, який може переміщуватися по ній в заданому положенні фіксуватися підпружиненою зачіпкою хомутика. На потовщеному кінці прицільної планки встановлений маховичок, з'єднаний з віссю цілика, а також у гнізді розміщений гніток з пружиною гнітка. Цілик має прорізь для прицілювання. Маховичок і головка осі цілика слугує для переміщення цілика по різьбі осі при бічних виправленнях. Ціна поділок на прицільній планці для бічних поправок - одна тисячна дальності стрільби. Тяга перезаряджання (4) призначена для постановки рухомих частин на бойовий звід. Вона складається із тяги перезаряджання, ролика і осі ролика. На передньому і задньому кінцях тяги перезаряджання є направляючі виступи для з'єднання з пазами гнізда ствольної коробки, зачіп і виступи; зачіп слугує для з'єднання (через прорізь ствольної коробки) з затворною рамою, а виступи слугують для взаємодії з кареткою люльки, виступ слугує для відведення рухомих частин в задньому положенні, а виступ - для повернення тяги перезаряджання в переднє положення. Запропонований цією корисною моделлю кулемет експлуатується наступним чином. Положення частин і механізмів до заряджання. Затворна рама із затвором знаходиться в крайньому передньому положенні, верхнє плече гойдалки знаходиться в передньому положенні, нижнє плече качалки - в правому положенні, серга важеля подачі - в передньому положенні. Важеля подачі з рушієм і подавальними пальцями знаходиться в правому положенні. Пружина повернення має тільки попереднє підтискання. Тяга перезаряджання кулемета знаходиться в крайньому передньому положенні. Робота частин і механізмів при заряджанні Для заряджання кулемета виконують наступне: - відчиняють кришку ствольної коробки; - кладуть стрічку на лоток першим патроном так, щоб він увійшов за фіксуючі пальці; - закривають кришку ствольної коробки, притримуючи стрічку; - повертають перемикач в положення "ВГ"; - відводять за допомогою рукоятки перезаряджання (люльки або верстата) рухомі частини назад до відмови, після чого рукоятку повертають у вихідне положення. При відведені затворної рами з затвором назад відбувається наступне: бойові упори затвора, взаємодіючи з бойовими виступами вкладиша ствольної коробки, виконують відмикання каналу ствола; затворна рама з затвором, рухаючись назад, затискає пружину повернення, своїм нахиленим виступом взаємодіючи з роликом гойдалки, яка повертається навколо своєї осі, а верхнє плече її відходить назад і відводить сергу важеля подачі назад; серга важеля подачі у свою чергу повертає навколо осі важеля подачі зв'язаний з нею важіль подачі, праве перо якого, обкочуючись по ролику рушія, переміщує рушій з подавальними пальцями до центру ствольної коробки. Подавальні пальці переміщують патронну стрічку за перший патрон. При переміщені стрічки перша ланка заходить на ланкознімач лотка і по скосам ланкознімача патрон опускается на лінію досилання, а фіксуючі пальці утримують стрічку в цьому положенні за наступний патрон. При подальшому переміщені затворної рами в заднє положення вона на своєму шляху зустріне шептало і підніме його доверху, а повертаючись вперед від буфера, зупиниться на ньому. Кулемет заряджений. Робота частин і механізмів пропонованого технічного рішення при стрільбі. Для проведення стрільби вмикають електроспуск. При цьому штовхач електроспуску підніме штовхач, який, взаємодіючі з роликами важеля штовхача через систему важелів, забезпечить зняття затворної рами з бойового зводу (звільнить від шептала). При переміщені затворної рами під дією розтискання пружини відбувається повернення в переднє положення, взаємодіє з плечем гойдалки, а нахил взаємодіє з торцем нижнього плеча 9 UA 123200 U 5 10 15 20 25 30 35 40 45 50 55 гойдалки, повертаючи сергу важеля подачі і важіль подачі з рушієм і подавальними пальцями у вихідне положення, затвор зустріне на своєму шляху патрон, який знаходиться в лотку на лінії досилання, і своїм лівим верхнім бойовим упором дошле його у патронник. Далі, затвор за допомогою серг і радіусних профілів вкладиша ствольної коробки і вкладиша правої напрямної переміститься вліво і виконає замикання каналу ствола, взаємодіючі своїми бойовими упорами з бойовими виступами вкладиша ствольної коробки, при цьому верхній і нижній зачепи втоплюються патроном, який заходиться в патроннику, і після повного замикання вискакують під дією своїх пружин у вихідне положення. B момент проходу затворної рами в крайньому передньому положенні серга затвора вдаряє по бойку, останній розбиває капсуль, і відбувається постріл. При пострілі після проходження кулею газовідвідного отвору в стінці стволу частина порохових газів через цей отвір потрапляє в газову камору і далі в порожнину поршня, який знаходиться в даний момент на патрубку газової камори. Порохові гази, потрапляючи в газову камеру, тиснуть на поршень і відкидають його разом із затворною рамою назад, при цьому стискається пружина повернення. Затворна рама, рухаючись назад, відводить шарнірно з'єднаний з нею затвор, який сергами виводиться із зачеплення з бойовими виступами вкладиша ствольної коробки, виконуючи відмикання каналу ствола. Далі затворна рама із затвором і стріляною гільзою, знаходячись в зачепах затвора, переміщуються назад. При переміщені назад затворна рама, діючи на заднє перо відбивача, повертає його на своїй осі, при цьому переднє перо відбивача перемістить стріляну гільзу вправо по дзеркалу затвору, де вона і утримується до остаточного відбивання фіксаторами. Нижній нахилений виступ затворної рами при її русі назад взаємодіє з роликом гойдалки, повертаючи гойдалку навколо вертикальної осі, гойдалку через сергу важеля подачі повертає навколо своєї осі важіль подачі, який, обкочуючись правим пером по ролику рушія, переміщує рушій з подавальними пальцями до центра ствольної коробки. Подавальні пальці переміщують патронну стрічку за наступний патрон. При переміщенні стрічки ланка заходить на ланкознімач лотка, і по скосах ланкознімача патрон опускається на лінію досилання, а фіксуючі пальці утримують стрічку в цьому положенні за наступний патрон. Відхід затворної рами закінчується ударом по буферу, при цьому відбувається підтискання пружини буфера. На початку накату затворної рами вперед вона рухається під дією буферної і пружин повернення. Після розтискання буферної пружини подальший рух затворної рами вперед відбувається за інерцією і під дією тільки пружини повернення. При русі затворної рами в переднє положення затвор зустріне на своєму шляху патрон, який знаходиться на приймальному вікні лотка, і своїм лівим верхнім бойовим упором дошле його в патронник. Затвор за допомогою серг і радіусних профілів вкладиша ствольної коробки переміститься і, взаємодіючі своїми бойовими упорами з бойовими виступами вкладиша ствольної коробки, виконає замикання каналу ствола, а штовхач гільзи затворної рами в цей момент виштовхне гільзу через гільзовідвід назовні. Кулемет НСВ-Т 12,7 призначений для озброєння танків, бронетранспортерів і піхотних підрозділів для боротьби з груповими живими мішенями, з вогневими протитанковими і транспортними засобами. На танках та бронетранспортерах кулемет встановлюють на люльці і стрільбу з нього ведуть за допомогою електроспуску або механічного спуску. При використанні кулемета в піхотному варіанті стрільбу з нього ведуть із триногого верстата. Для стрільби з кулемета застосовують 12,7-мм патрони з кулями Б-32, БЗТ-44 або інших типів. Стрільбу з кулемета ведуться короткими чергами по 4…6 пострілів, довгими - по 10…15 пострілів та безперервно. Охолодження ствола повітряне. Безперервне ведення вогню дозволяється до 100 пострілів, після чого нагрітий ствол повинен бути охолодженим або замінений запасним. Запропонований кулемет має унікальні рішення, що дозволяє вирішувати таку задачу, як отримання кількості настрілів у 12000. Основна перевага кулемета, що забезпечує його високу конкурентоздатність, є висока живучість ствола, що дозволяє забезпечити підвищення експлуатаційних можливостей виробу. Заявлена корисна модель є промислово придатною. 10 UA 123200 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Кулемет, який містить ствол, ствольну коробку, затворну раму із затвором, механізмповернення з буферним пристроєм, причому з'єднання стержня і напрямної трубки механізму повернення з буферним пристроєм є шарнірним, лоток, кришку ствольної коробки, вісь кришки, механізм подачі, спусковий механізм, приціл, тягу перезаряджання, де ствол виготовлений зі сталевого матеріалу хром-молібден-ванадієвого складу або хром-нікель-молібденового складу, або хром-молібден-ванадій-нікелевого складу, а хром-нікель-молібденова сталь є сталлю 34CrNiMo6, хром-молібден-ванадієва сталь є сталлю MIL-B-11595E, а хром-молібден-ванадійнікелева сталь є сталлю 41v40. 2. Кулемет за п. 1, який відрізняється тим, що ствол виконаний зі сталевого хром-нікельмолібденового матеріалу, що містить, мас. %: Хімічний склад (%) С вуглець 0,34 Si кремній 0,25 Мn марганець 0,50 Сr хром 1,50 Мо молібден 0,25 Ni нікель 1,55 15 3. Кулемет за будь-яким з пп. 1-2, який відрізняється тим, що ствол виконаний зі сталевого хром-молібден-ванадієвого складу, що містить, мас. %: С Хімічний вуглець склад (%) 0,41-0,49 20 Si Мn кремній марганець 0,20-0,35 0,60-1,00 Мо молібден 0,15-0,4 Cr хром 0,8-1,15 S сірка 0,04-0,09 V ванадій 0,2-0,3 4. Кулемет за будь-яким з пп. 1-2, який відрізняється тим, що ствол виконаний зі сталевого хром-молібден-ванадій-нікелевого складу, що містить, мас. %: Хімічни С Si й склад (%) 0,4 0,21 Мn Ni Сr 0,88 0,19 0,96 0,32 0,57 Сu Mo 11 S Р 0,016 0,13 Аl Sn 0,02 0,013 0,217 V UA 123200 U 12 UA 123200 U 13 UA 123200 U 14 UA 123200 U 15 UA 123200 U 16 UA 123200 U 17 UA 123200 U 18 UA 123200 U 19 UA 123200 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 20
