Спосіб утилізації бойової стрілецької зброї типу пістолет, револьвер, пістолет/кулемет, карабін, гвинтівка, автомат, штурмова гвинтівка та ручний кулемет

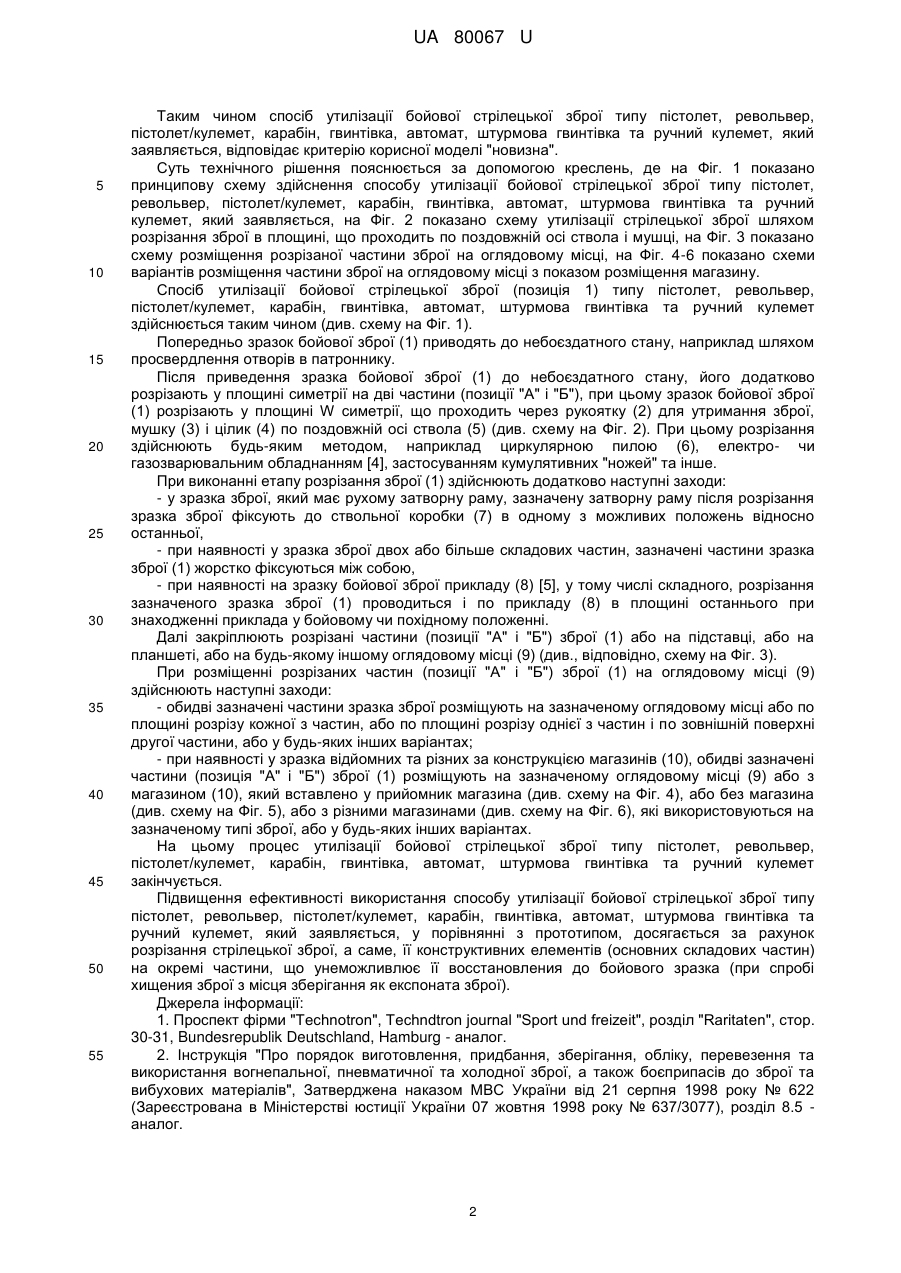

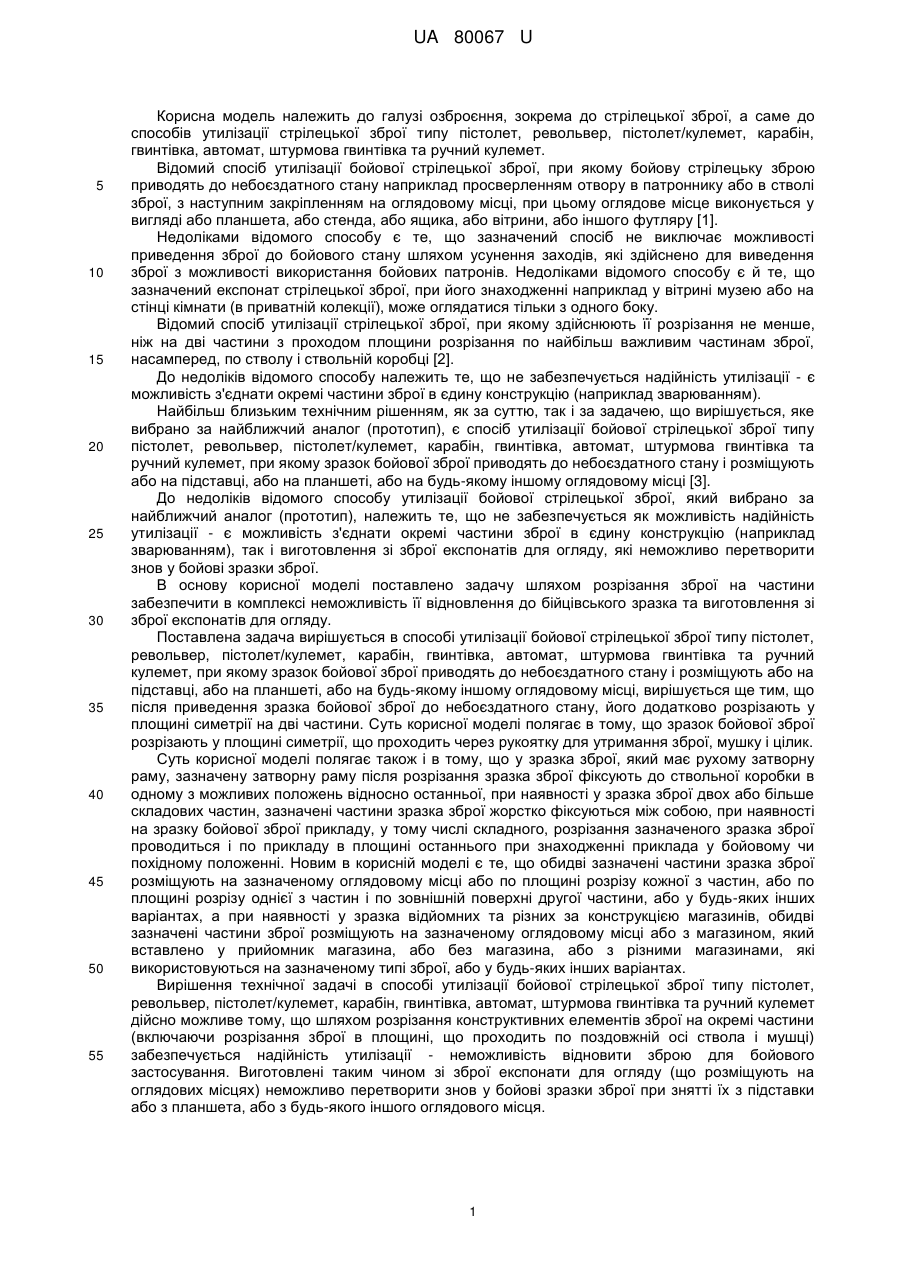

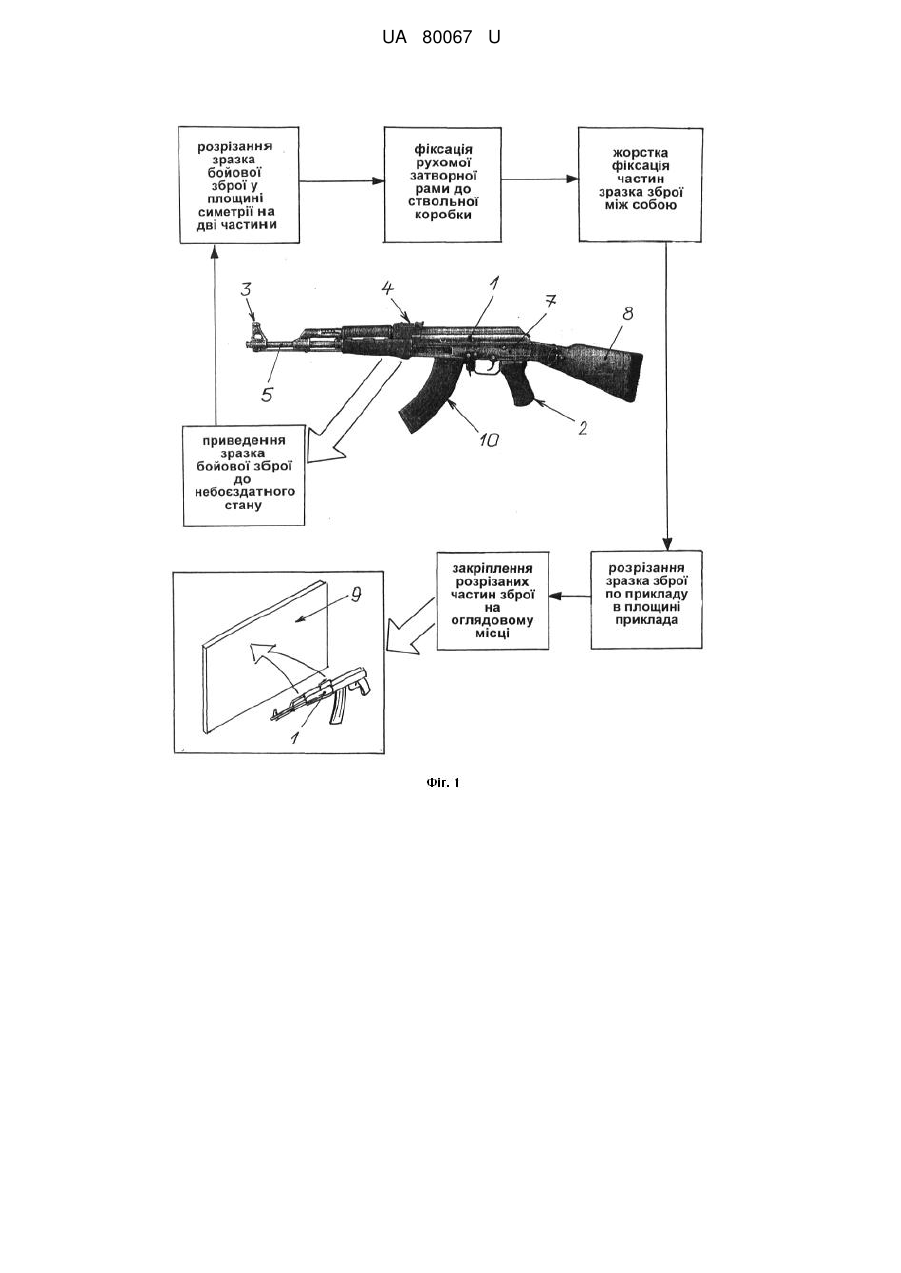

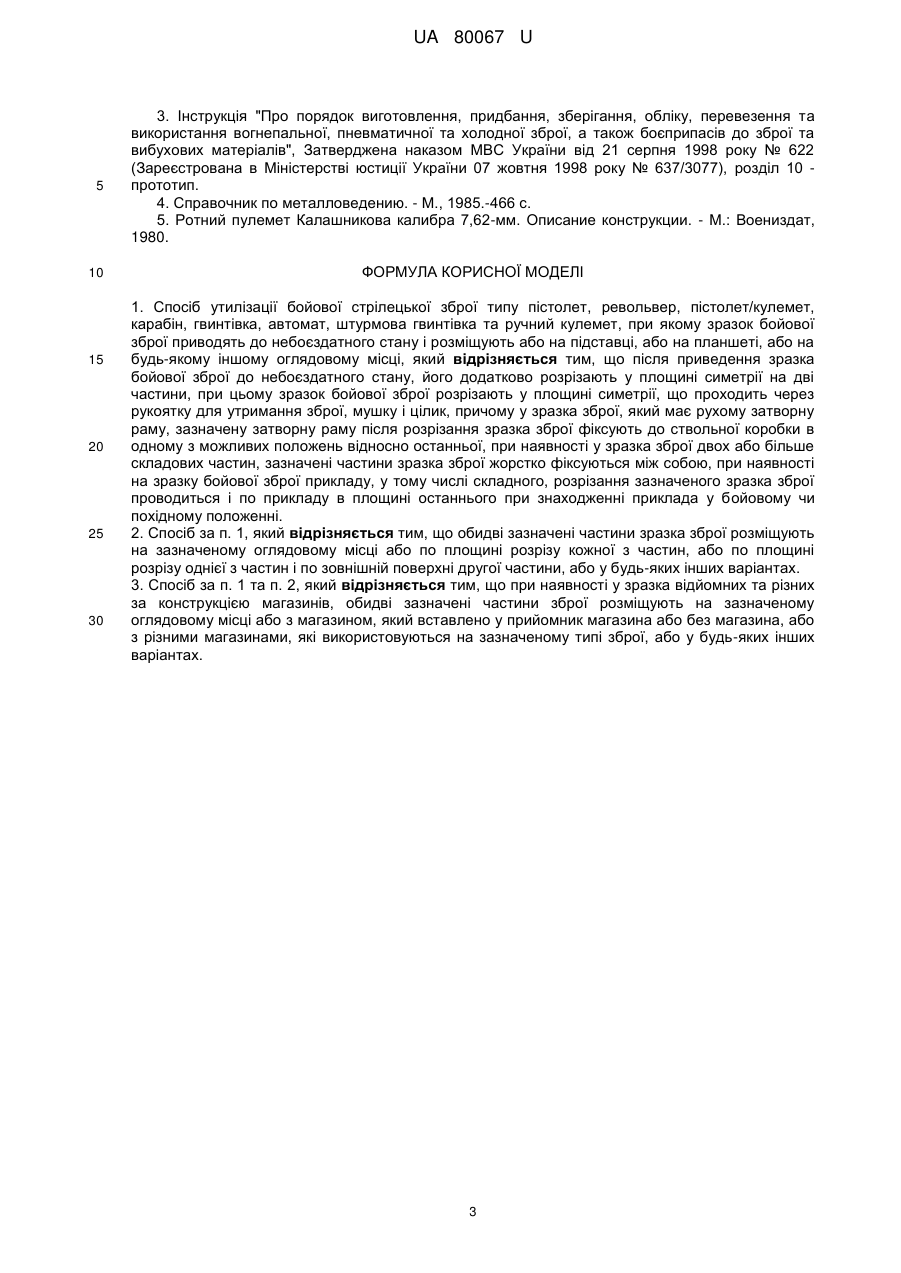

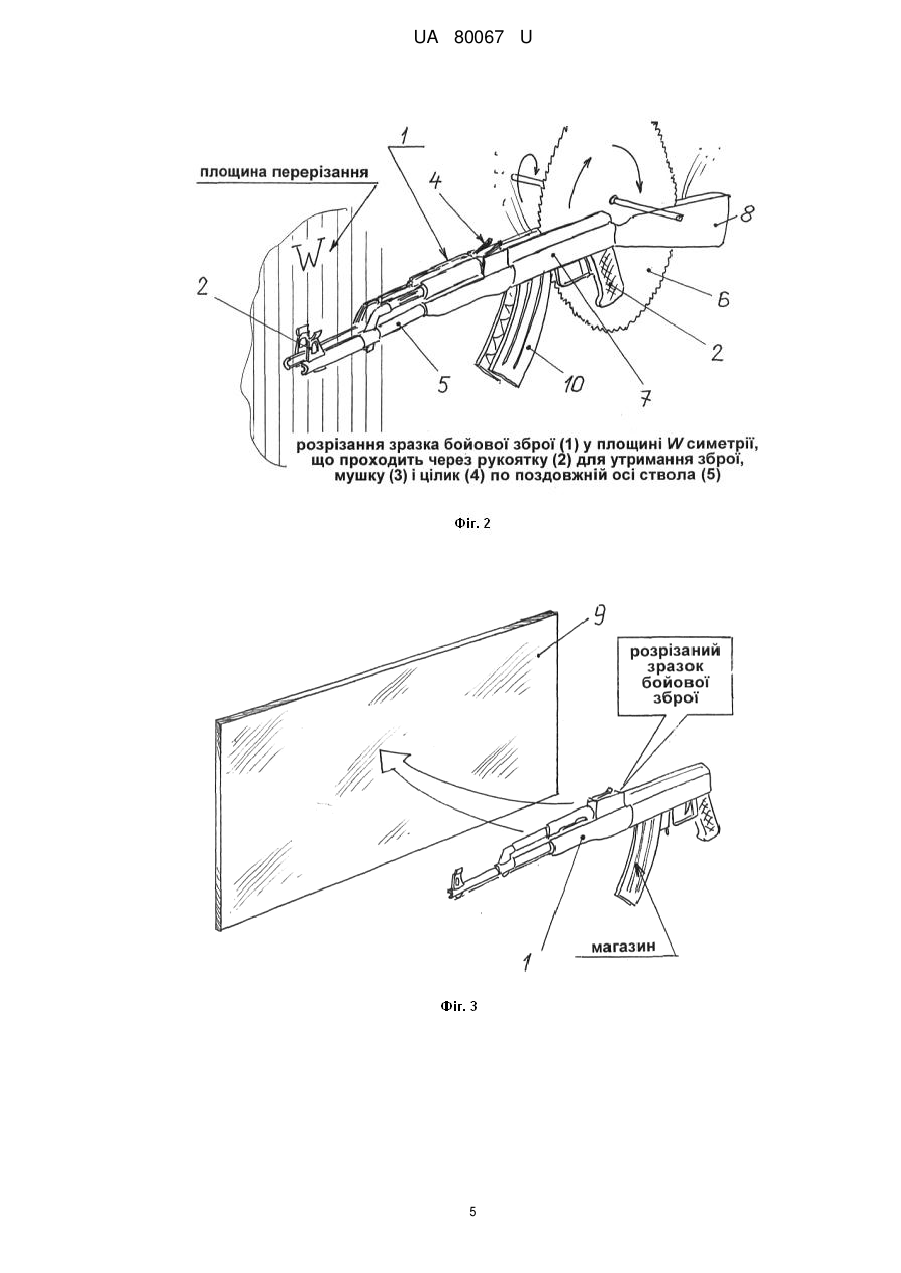

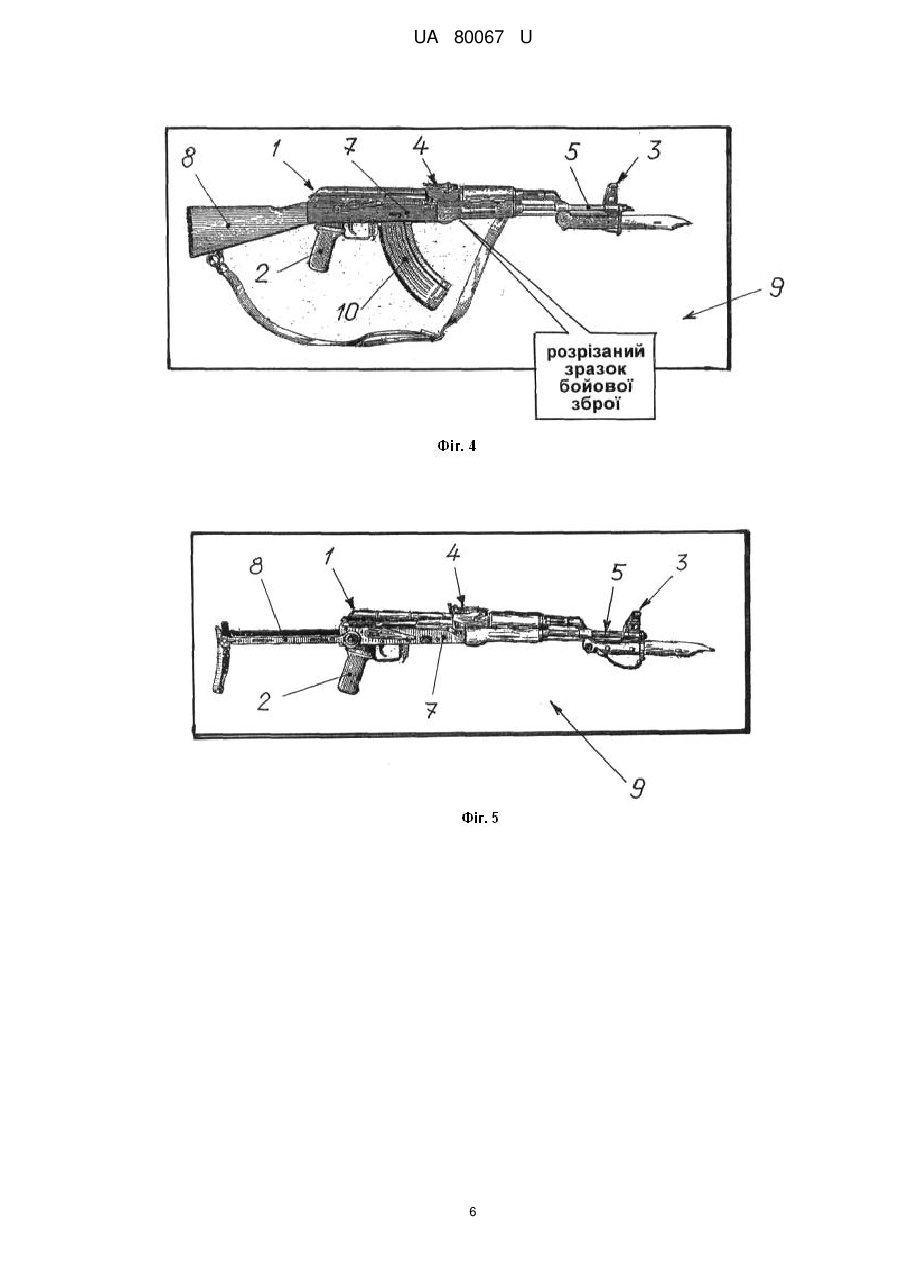

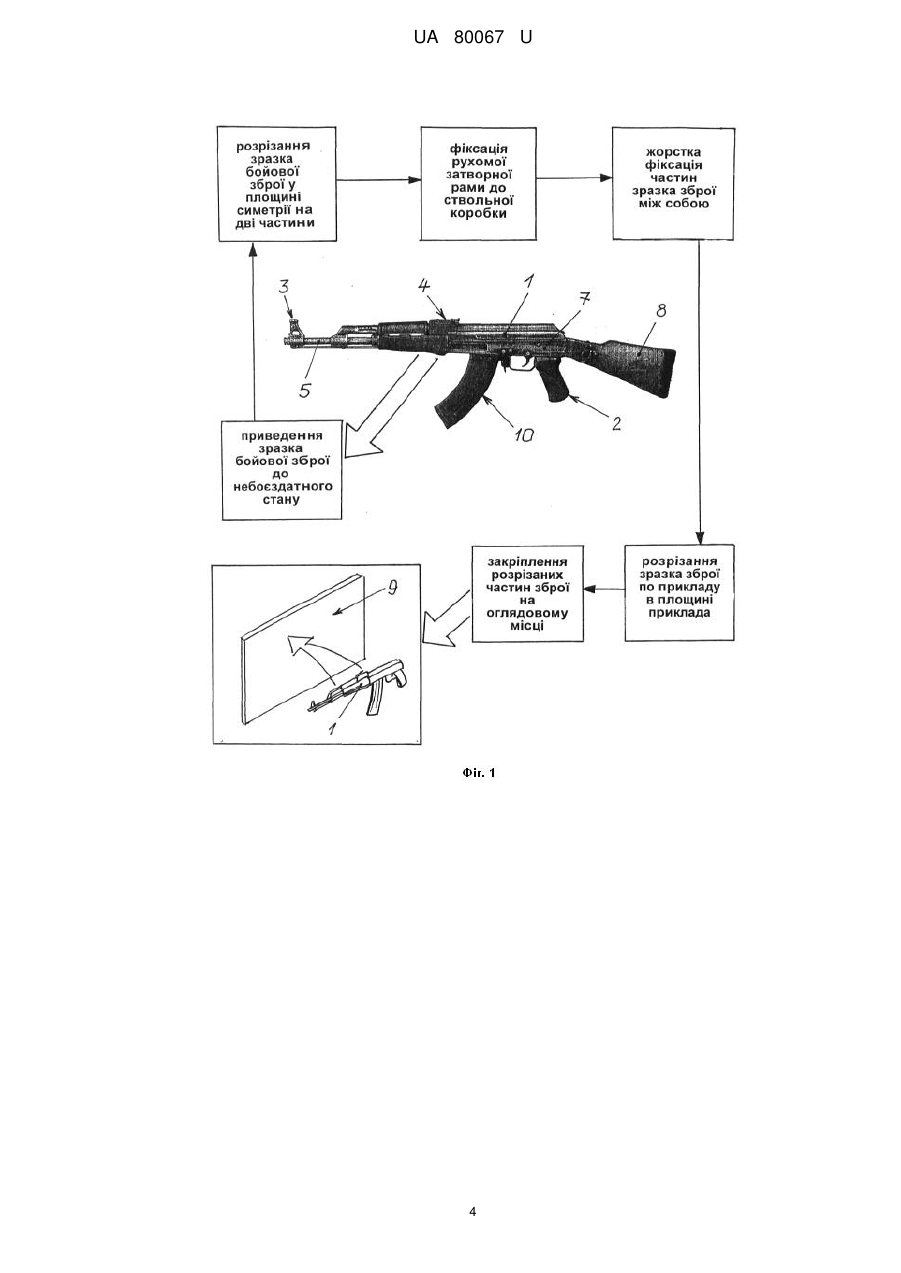

Реферат: Суть корисної моделі способу утилізації бойової стрілецької зброї типу пістолет, револьвер, пістолет/кулемет, карабін, гвинтівка, автомат, штурмова гвинтівка та ручний кулемет, при якому зразок бойової зброї приводять до небоєздатного стану і розміщують або на підставці, або на планшеті, або на будь-якому іншому оглядовому місці, полягає в тому, що після приведення зразка бойової зброї до небоєздатного стану, його додатково розрізають у площині симетрії на дві частини. Суть корисної моделі полягає і в тому, що зразок бойової зброї розрізають у площині симетрії, що проходить через рукоятку для утримання зброї, мушку і цілик. UA 80067 U (12) UA 80067 U UA 80067 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі озброєння, зокрема до стрілецької зброї, а саме до способів утилізації стрілецької зброї типу пістолет, револьвер, пістолет/кулемет, карабін, гвинтівка, автомат, штурмова гвинтівка та ручний кулемет. Відомий спосіб утилізації бойової стрілецької зброї, при якому бойову стрілецьку зброю приводять до небоєздатного стану наприклад просверленням отвору в патроннику або в стволі зброї, з наступним закріпленням на оглядовому місці, при цьому оглядове місце виконується у вигляді або планшета, або стенда, або ящика, або вітрини, або іншого футляру [1]. Недоліками відомого способу є те, що зазначений спосіб не виключає можливості приведення зброї до бойового стану шляхом усунення заходів, які здійснено для виведення зброї з можливості використання бойових патронів. Недоліками відомого способу є й те, що зазначений експонат стрілецької зброї, при його знаходженні наприклад у вітрині музею або на стінці кімнати (в приватній колекції), може оглядатися тільки з одного боку. Відомий спосіб утилізації стрілецької зброї, при якому здійснюють її розрізання не менше, ніж на дві частини з проходом площини розрізання по найбільш важливим частинам зброї, насамперед, по стволу і ствольній коробці [2]. До недоліків відомого способу належить те, що не забезпечується надійність утилізації - є можливість з'єднати окремі частини зброї в єдину конструкцію (наприклад зварюванням). Найбільш близьким технічним рішенням, як за суттю, так і за задачею, що вирішується, яке вибрано за найближчий аналог (прототип), є спосіб утилізації бойової стрілецької зброї типу пістолет, револьвер, пістолет/кулемет, карабін, гвинтівка, автомат, штурмова гвинтівка та ручний кулемет, при якому зразок бойової зброї приводять до небоєздатного стану і розміщують або на підставці, або на планшеті, або на будь-якому іншому оглядовому місці [3]. До недоліків відомого способу утилізації бойової стрілецької зброї, який вибрано за найближчий аналог (прототип), належить те, що не забезпечується як можливість надійність утилізації - є можливість з'єднати окремі частини зброї в єдину конструкцію (наприклад зварюванням), так і виготовлення зі зброї експонатів для огляду, які неможливо перетворити знов у бойові зразки зброї. В основу корисної моделі поставлено задачу шляхом розрізання зброї на частини забезпечити в комплексі неможливість її відновлення до бійцівського зразка та виготовлення зі зброї експонатів для огляду. Поставлена задача вирішується в способі утилізації бойової стрілецької зброї типу пістолет, револьвер, пістолет/кулемет, карабін, гвинтівка, автомат, штурмова гвинтівка та ручний кулемет, при якому зразок бойової зброї приводять до небоєздатного стану і розміщують або на підставці, або на планшеті, або на будь-якому іншому оглядовому місці, вирішується ще тим, що після приведення зразка бойової зброї до небоєздатного стану, його додатково розрізають у площині симетрії на дві частини. Суть корисної моделі полягає в тому, що зразок бойової зброї розрізають у площині симетрії, що проходить через рукоятку для утримання зброї, мушку і цілик. Суть корисної моделі полягає також і в тому, що у зразка зброї, який має рухому затворну раму, зазначену затворну раму після розрізання зразка зброї фіксують до ствольної коробки в одному з можливих положень відносно останньої, при наявності у зразка зброї двох або більше складових частин, зазначені частини зразка зброї жорстко фіксуються між собою, при наявності на зразку бойової зброї прикладу, у тому числі складного, розрізання зазначеного зразка зброї проводиться і по прикладу в площині останнього при знаходженні приклада у бойовому чи похідному положенні. Новим в корисній моделі є те, що обидві зазначені частини зразка зброї розміщують на зазначеному оглядовому місці або по площині розрізу кожної з частин, або по площині розрізу однієї з частин і по зовнішній поверхні другої частини, або у будь-яких інших варіантах, а при наявності у зразка відйомних та різних за конструкцією магазинів, обидві зазначені частини зброї розміщують на зазначеному оглядовому місці або з магазином, який вставлено у прийомник магазина, або без магазина, або з різними магазинами, які використовуються на зазначеному типі зброї, або у будь-яких інших варіантах. Вирішення технічної задачі в способі утилізації бойової стрілецької зброї типу пістолет, револьвер, пістолет/кулемет, карабін, гвинтівка, автомат, штурмова гвинтівка та ручний кулемет дійсно можливе тому, що шляхом розрізання конструктивних елементів зброї на окремі частини (включаючи розрізання зброї в площині, що проходить по поздовжній осі ствола і мушці) забезпечується надійність утилізації - неможливість відновити зброю для бойового застосування. Виготовлені таким чином зі зброї експонати для огляду (що розміщують на оглядових місцях) неможливо перетворити знов у бойові зразки зброї при знятті їх з підставки або з планшета, або з будь-якого іншого оглядового місця. 1 UA 80067 U 5 10 15 20 25 30 35 40 45 50 55 Таким чином спосіб утилізації бойової стрілецької зброї типу пістолет, револьвер, пістолет/кулемет, карабін, гвинтівка, автомат, штурмова гвинтівка та ручний кулемет, який заявляється, відповідає критерію корисної моделі "новизна". Суть технічного рішення пояснюється за допомогою креслень, де на Фіг. 1 показано принципову схему здійснення способу утилізації бойової стрілецької зброї типу пістолет, револьвер, пістолет/кулемет, карабін, гвинтівка, автомат, штурмова гвинтівка та ручний кулемет, який заявляється, на Фіг. 2 показано схему утилізації стрілецької зброї шляхом розрізання зброї в площині, що проходить по поздовжній осі ствола і мушці, на Фіг. 3 показано схему розміщення розрізаної частини зброї на оглядовому місці, на Фіг. 4-6 показано схеми варіантів розміщення частини зброї на оглядовому місці з показом розміщення магазину. Спосіб утилізації бойової стрілецької зброї (позиція 1) типу пістолет, револьвер, пістолет/кулемет, карабін, гвинтівка, автомат, штурмова гвинтівка та ручний кулемет здійснюється таким чином (див. схему на Фіг. 1). Попередньо зразок бойової зброї (1) приводять до небоєздатного стану, наприклад шляхом просвердлення отворів в патроннику. Після приведення зразка бойової зброї (1) до небоєздатного стану, його додатково розрізають у площині симетрії на дві частини (позиції "А" і "Б"), при цьому зразок бойової зброї (1) розрізають у площині W симетрії, що проходить через рукоятку (2) для утримання зброї, мушку (3) і цілик (4) по поздовжній осі ствола (5) (див. схему на Фіг. 2). При цьому розрізання здійснюють будь-яким методом, наприклад циркулярною пилою (6), електро- чи газозварювальним обладнанням [4], застосуванням кумулятивних "ножей" та інше. При виконанні етапу розрізання зброї (1) здійснюють додатково наступні заходи: - у зразка зброї, який має рухому затворну раму, зазначену затворну раму після розрізання зразка зброї фіксують до ствольної коробки (7) в одному з можливих положень відносно останньої, - при наявності у зразка зброї двох або більше складових частин, зазначені частини зразка зброї (1) жорстко фіксуються між собою, - при наявності на зразку бойової зброї прикладу (8) [5], у тому числі складного, розрізання зазначеного зразка зброї (1) проводиться і по прикладу (8) в площині останнього при знаходженні приклада у бойовому чи похідному положенні. Далі закріплюють розрізані частини (позиції "А" і "Б") зброї (1) або на підставці, або на планшеті, або на будь-якому іншому оглядовому місці (9) (див., відповідно, схему на Фіг. 3). При розміщенні розрізаних частин (позиції "А" і "Б") зброї (1) на оглядовому місці (9) здійснюють наступні заходи: - обидві зазначені частини зразка зброї розміщують на зазначеному оглядовому місці або по площині розрізу кожної з частин, або по площині розрізу однієї з частин і по зовнішній поверхні другої частини, або у будь-яких інших варіантах; - при наявності у зразка відйомних та різних за конструкцією магазинів (10), обидві зазначені частини (позиція "А" і "Б") зброї (1) розміщують на зазначеному оглядовому місці (9) або з магазином (10), який вставлено у прийомник магазина (див. схему на Фіг. 4), або без магазина (див. схему на Фіг. 5), або з різними магазинами (див. схему на Фіг. 6), які використовуються на зазначеному типі зброї, або у будь-яких інших варіантах. На цьому процес утилізації бойової стрілецької зброї типу пістолет, револьвер, пістолет/кулемет, карабін, гвинтівка, автомат, штурмова гвинтівка та ручний кулемет закінчується. Підвищення ефективності використання способу утилізації бойової стрілецької зброї типу пістолет, револьвер, пістолет/кулемет, карабін, гвинтівка, автомат, штурмова гвинтівка та ручний кулемет, який заявляється, у порівнянні з прототипом, досягається за рахунок розрізання стрілецької зброї, а саме, її конструктивних елементів (основних складових частин) на окремі частини, що унеможливлює її восстановления до бойового зразка (при спробі хищения зброї з місця зберігання як експоната зброї). Джерела інформації: 1. Проспект фірми "Technotron", Techndtron journal "Sport und freizeit", розділ "Raritaten", стор. 30-31, Bundesrepublik Deutschland, Hamburg - аналог. 2. Інструкція "Про порядок виготовлення, придбання, зберігання, обліку, перевезення та використання вогнепальної, пневматичної та холодної зброї, а також боєприпасів до зброї та вибухових матеріалів", Затверджена наказом МВС України від 21 серпня 1998 року № 622 (Зареєстрована в Міністерстві юстиції України 07 жовтня 1998 року № 637/3077), розділ 8.5 аналог. 2 UA 80067 U 5 10 15 20 25 30 3. Інструкція "Про порядок виготовлення, придбання, зберігання, обліку, перевезення та використання вогнепальної, пневматичної та холодної зброї, а також боєприпасів до зброї та вибухових матеріалів", Затверджена наказом МВС України від 21 серпня 1998 року № 622 (Зареєстрована в Міністерстві юстиції України 07 жовтня 1998 року № 637/3077), розділ 10 прототип. 4. Справочник по металловедению. - Μ., 1985.-466 с. 5. Ротний пулемет Калашникова калибра 7,62-мм. Описание конструкции. - М.: Воениздат, 1980. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Спосіб утилізації бойової стрілецької зброї типу пістолет, револьвер, пістолет/кулемет, карабін, гвинтівка, автомат, штурмова гвинтівка та ручний кулемет, при якому зразок бойової зброї приводять до небоєздатного стану і розміщують або на підставці, або на планшеті, або на будь-якому іншому оглядовому місці, який відрізняється тим, що після приведення зразка бойової зброї до небоєздатного стану, його додатково розрізають у площині симетрії на дві частини, при цьому зразок бойової зброї розрізають у площині симетрії, що проходить через рукоятку для утримання зброї, мушку і цілик, причому у зразка зброї, який має рухому затворну раму, зазначену затворну раму після розрізання зразка зброї фіксують до ствольної коробки в одному з можливих положень відносно останньої, при наявності у зразка зброї двох або більше складових частин, зазначені частини зразка зброї жорстко фіксуються між собою, при наявності на зразку бойової зброї прикладу, у тому числі складного, розрізання зазначеного зразка зброї проводиться і по прикладу в площині останнього при знаходженні приклада у бойовому чи похідному положенні. 2. Спосіб за п. 1, який відрізняється тим, що обидві зазначені частини зразка зброї розміщують на зазначеному оглядовому місці або по площині розрізу кожної з частин, або по площині розрізу однієї з частин і по зовнішній поверхні другої частини, або у будь-яких інших варіантах. 3. Спосіб за п. 1 та п. 2, який відрізняється тим, що при наявності у зразка відйомних та різних за конструкцією магазинів, обидві зазначені частини зброї розміщують на зазначеному оглядовому місці або з магазином, який вставлено у прийомник магазина або без магазина, або з різними магазинами, які використовуються на зазначеному типі зброї, або у будь-яких інших варіантах. 3 UA 80067 U 4 UA 80067 U 5 UA 80067 U 6 UA 80067 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
