Спосіб розширення каналу зв’язку у системі електрозв’язку
Формула / Реферат
1. Способ продолжения канала связи в системе телефонной связи в ответ на первое сообщение вызова телефонной связи, которое передают в систему телефонной связи и которое запрашивает продолжение канала связи, при этом система телефонной связи состоит из элемента телефонной сети и процессора вызовов телефонной связи, элемент телефонной сети подключен к каналу связи, а процессор вызовов телефонной связи расположен вне любого коммутатора телефонной связи и связан с элементом телефонной сети, отличающийся тем, что производят прием первого сообщения вызова телефонной связи в процессоре вызовов телефонной связи, производят обработку первого сообщения вызова телефонной связи в процессоре вызовов телефонной связи для выбора соединения продолжения канала связи, формируют второе сообщение в процессоре вызовов телефонной связи, причем второе сообщение идентифицирует выбранное соединение, передают второе сообщение из процессора вызовов телефонной связи на элемент телефонной сети, производят прием второго сообщения в элементе телефонной сети и продолжают канал связи в элемент телефонной сети с помощью выбранного соединения, идентифицированного во втором сообщении.
2. Способ по п.1, отличающийся тем, что прием первого сообщения вызова телефонной связи в процессоре вызовов телефонной связи включает в себя прием сообщения начального адреса (СНА).
3. Способ по п. 1, отличающийся тем, что прием первого сообщения вызова телефонной связи в процессоре вызовов телефонной связи включает в себя прием сообщения вызова телефонной связи в широкополосном формате.
4. Способ по п. 1, отличающийся тем, что обработку первого сообщения вызова телефонной связи производят, по меньшей мере, частично, на основе кода пункта в первом сообщении вызова телефонной связи.
5. Способ по п. 1, отличающийся тем, что обработку первого сообщения вызова телефонной связи производят, по меньшей мере, частично, на основе кода идентификации цепи в первом сообщении вызова телефонной связи.
6. Способ по п. 1, отличающийся тем, что обработку первого сообщения вызова телефонной связи производят, по меньшей мере, частично, на основе типа сообщения в первом сообщении вызова телефонной связи.
7. Способ по п.1, отличающийся тем, что обработку первого сообщения вызова телефонной связи производят, по меньшей мере, частично, на основе набранного номера, указанного в первом сообщении вызова телефонной связи.
8. Способ по п. 1, отличающийся тем, что обработку первого сообщения вызова телефонной связи производят, по меньшей мере, частично, на основе информации об установлении вызова, содержащейся в первом сообщении вызова телефонной связи.
9. Способ по п. 1, отличающийся тем, что дополнительно производят прием информации о статусе сети в процессор вызовов телефонной связи, при этом обработку сообщения вызова телефонной связи производят, по меньшей мере, частично, на основе информации о статусе сети.
10. Способ по п. 9, отличающийся тем, что прием информации о статусе сети включает в себя прием информации о нагрузке сети.
11. Способ по п. 9, отличающийся тем, что прием информации о статусе сети включает в себя прием статуса соединения.
12. Способ по п. 9, отличающийся тем, что прием информации о статусе сети включает в себя прием условия ошибки.
13. Способ по п. 9, отличающийся тем, что прием информации о статусе сети включает в себя прием сигнала о неисправности.
14. Способ по п. 9, отличающийся тем, что прием информации о статусе сети включает в себя прием сообщения вызова телефонной связи.
15. Способ по п. 1, отличающийся тем, что дополнительно производят прием информации оперативного управления в процессор вызовов телефонной связи, при этом обработку первого сообщения вызова телефонной связи производят, по меньшей мере, частично, на основе информации оперативного управления.
16. Способ по п. 15, отличающийся тем, что прием информации оперативного управления включает в себя прием команды не выбирать конкретное соединение.
17. Способ по п. 15, отличающийся тем, что прием информации оперативного управления включает в себя прием команды не продолжать канал связи в конкретный элемент сети.
18. Способ по п. 1, отличающийся тем, что формирование второго сообщения включает в себя формирование второго сообщения в широкополосном формате.
19. Способ по п. 1, отличающийся тем, что обработка первого сообщения вызова телефонной связи для выбора соединения включает в себя выбор физического соединения.
20. Способ по п. 1, отличающийся тем, что обработка первого сообщения вызова телефонной связи для выбора соединения включает в себя выбор логического соединения.
21. Способ по п. 1, отличающийся тем, что обработка первого сообщения вызова телефонной связи для выбора соединения включает в себя выбор соединения, работающего в режиме асинхронной передачи.
22. Способ по п. 1, отличающийся тем, что обработка первого сообщения вызова телефонной связи для выбора соединения включает в себя выбор виртуального тракта, работающего в режиме асинхронной передачи.
23. Способ по п. 1, отличающийся тем, что обработка первого сообщения вызова телефонной связи для выбора соединения включает в себя выбор виртуального канала, работающего в режиме асинхронной передачи.
24. Способ по п. 1, отличающийся тем, что элемент сети является широкополосным коммутатором.
25. Способ по п. 1, отличающийся тем, что элемент сети является узкополосным коммутатором.
26. Способ по п. 1, отличающийся тем, что элемент сети является коммутатором, работающим в режиме асинхронной передачи.
27. Способ по п. 1, отличающийся тем, что элемент сети является коммутатором пакетов.
28. Способ по п. 1, отличающийся тем, что элемент сети является сервером.
29. Способ по п. 1, отличающийся тем, что элемент сети является мультиплексором, работающим в режиме асинхронной передачи.
30. Способ по п. 1, отличающийся тем, что система телефонной связи является локальной телефонной сетью.
31. Способ по п. 1, отличающийся тем, что система телефонной связи является телефонной сетью междугородных линий.
32. Способ по п. 1, отличающийся тем, что система телефонной связи является сетью с направленным соединением.
33. Способ по п. 1, отличающийся тем, что система телефонной связи является международной станцией межсетевого сопряжения.
34. Способ по п. 1, отличающийся тем, что система телефонной связи является сетью спутниковой связи.
35. Способ по п. 1, отличающийся тем, что система телефонной связи является сетью беспроводной связи.
36. Способ по п. 1, отличающийся тем, что первое сообщение вызова телефонной связи и второе сообщение являются сообщениями в разных форматах.
37. Способ по п. 1, отличающийся тем, что система телефонной связи дополнительно содержит другой элемент телефонной сети, при этом дополнительно производят обработку первого сообщения вызова телефонной связи в процессоре вызовов телефонной связи для выбора другого соединения для продолжения канала связи, формируют третье сообщение в процессоре вызовов телефонной связи, причем третье сообщение идентифицирует другое выбранное соединение, передают третье сообщение из процессора вызовов телефонной связи на другой элемент телефонной сети, производят прием третьего сообщения в другом элементе телефонной сети и продолжают канал связи в другой элемент телефонной сети с помощью другого выбранного соединения, идентифицированного в третьем сообщении.
38. Способ по п. 37, отличающийся тем, что один из элементов телефонной сети является широкополосным коммутатором, а другой элемент сети является узкополосным коммутатором.

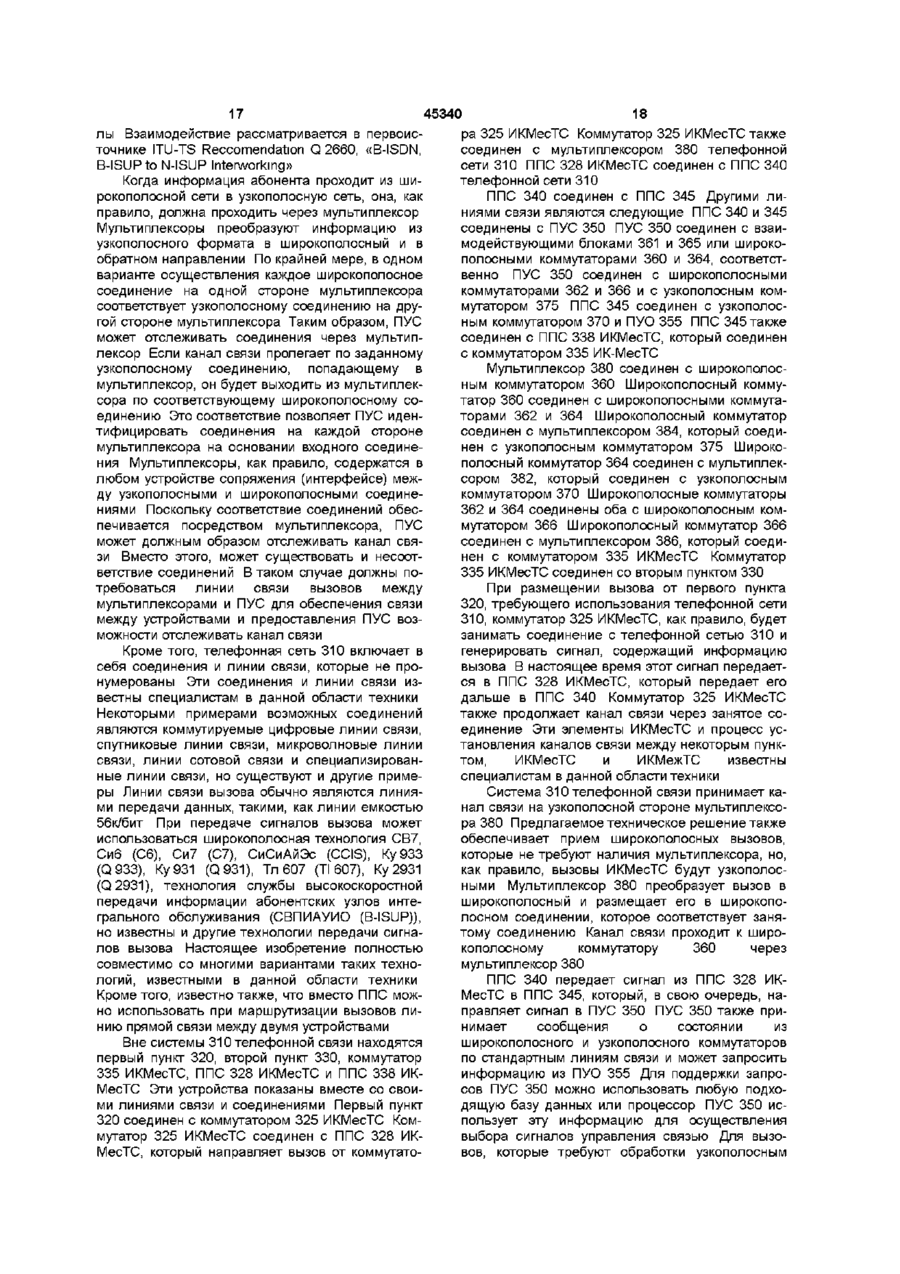

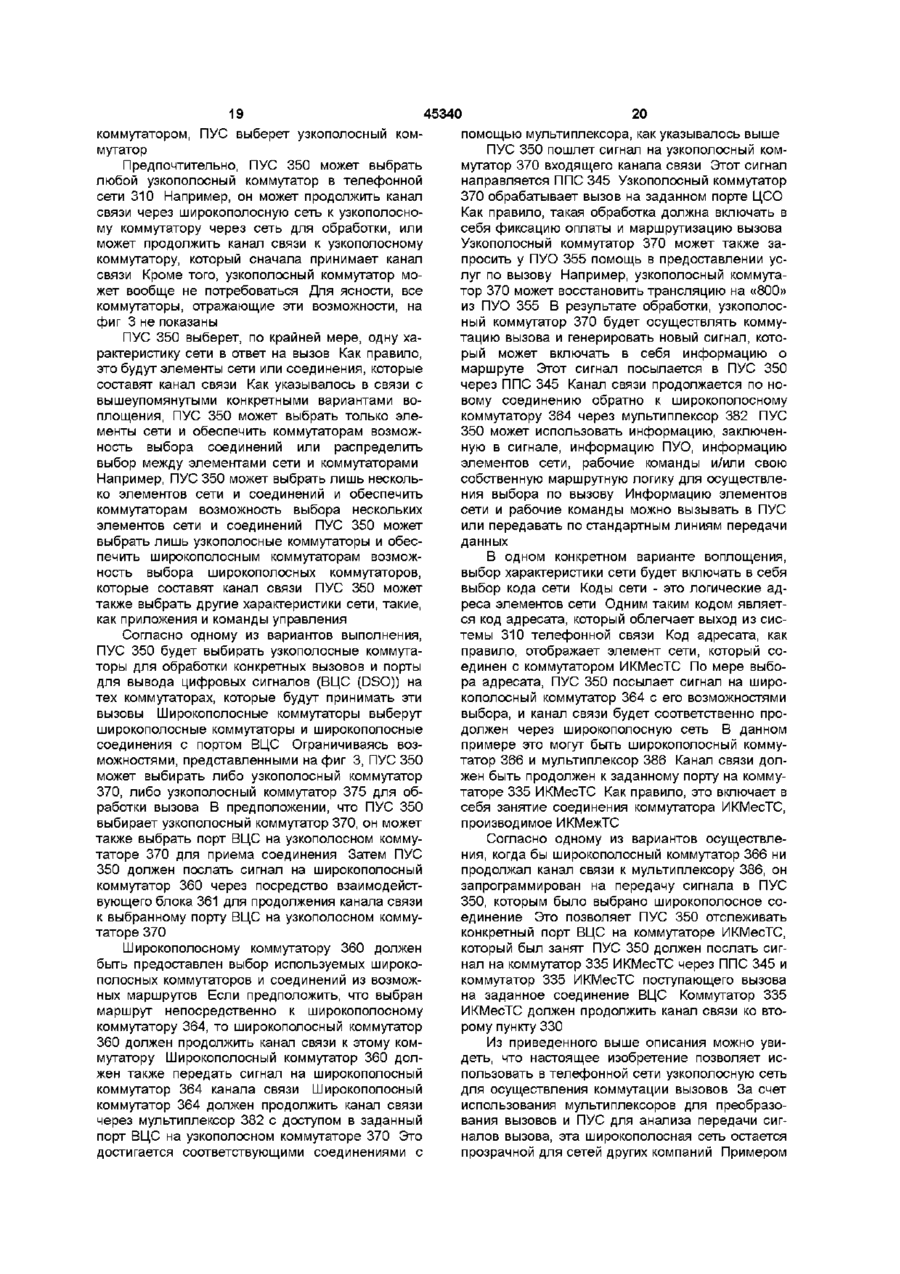

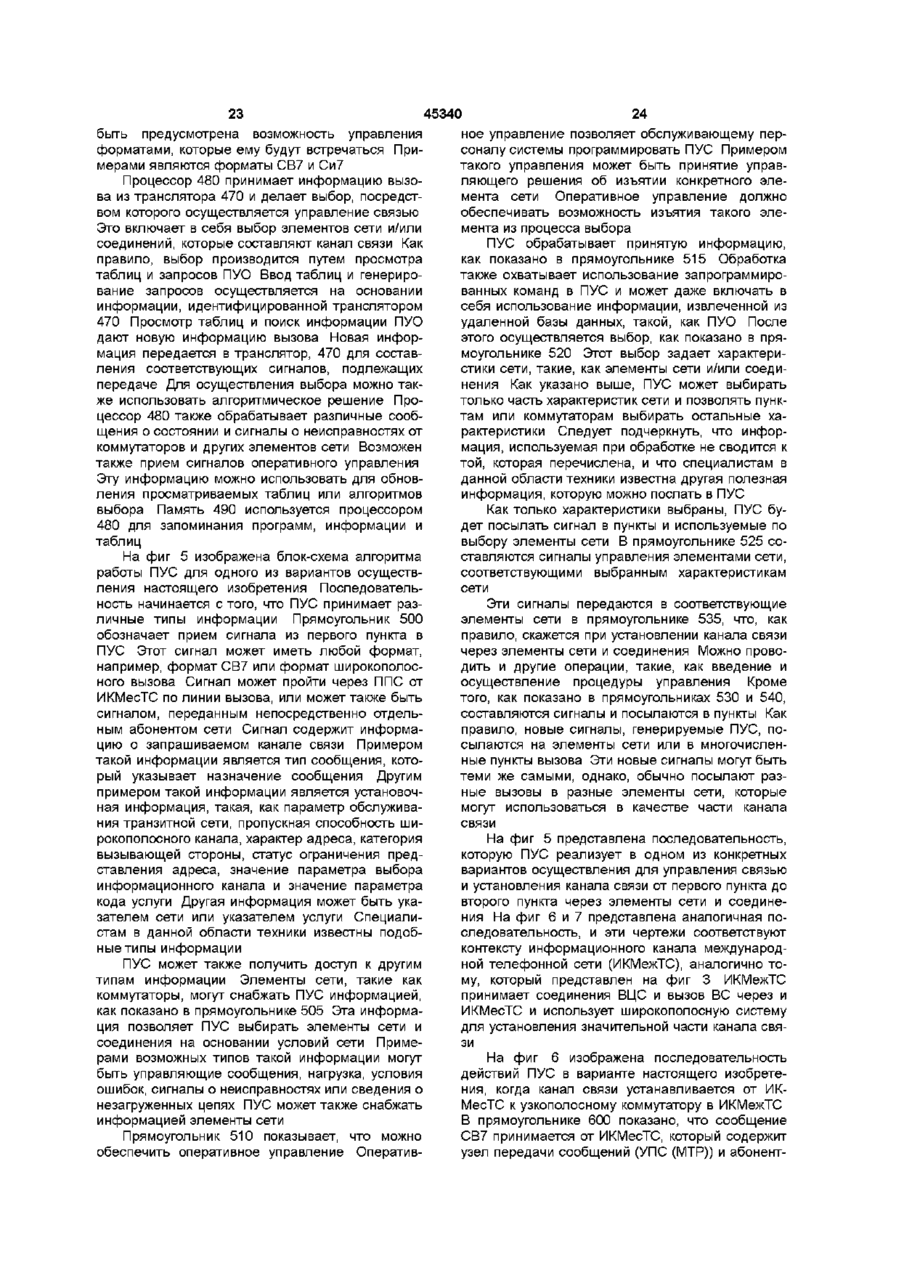

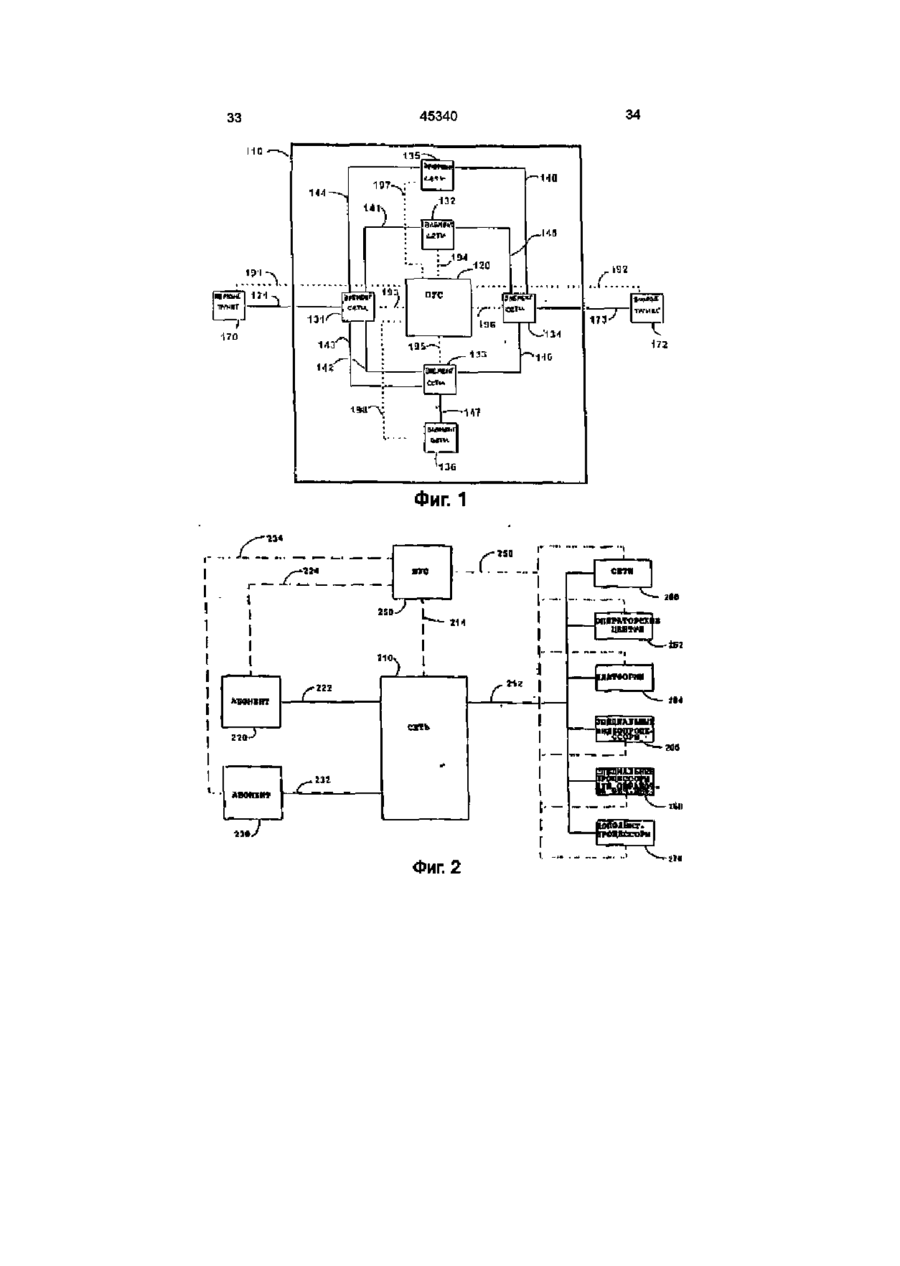

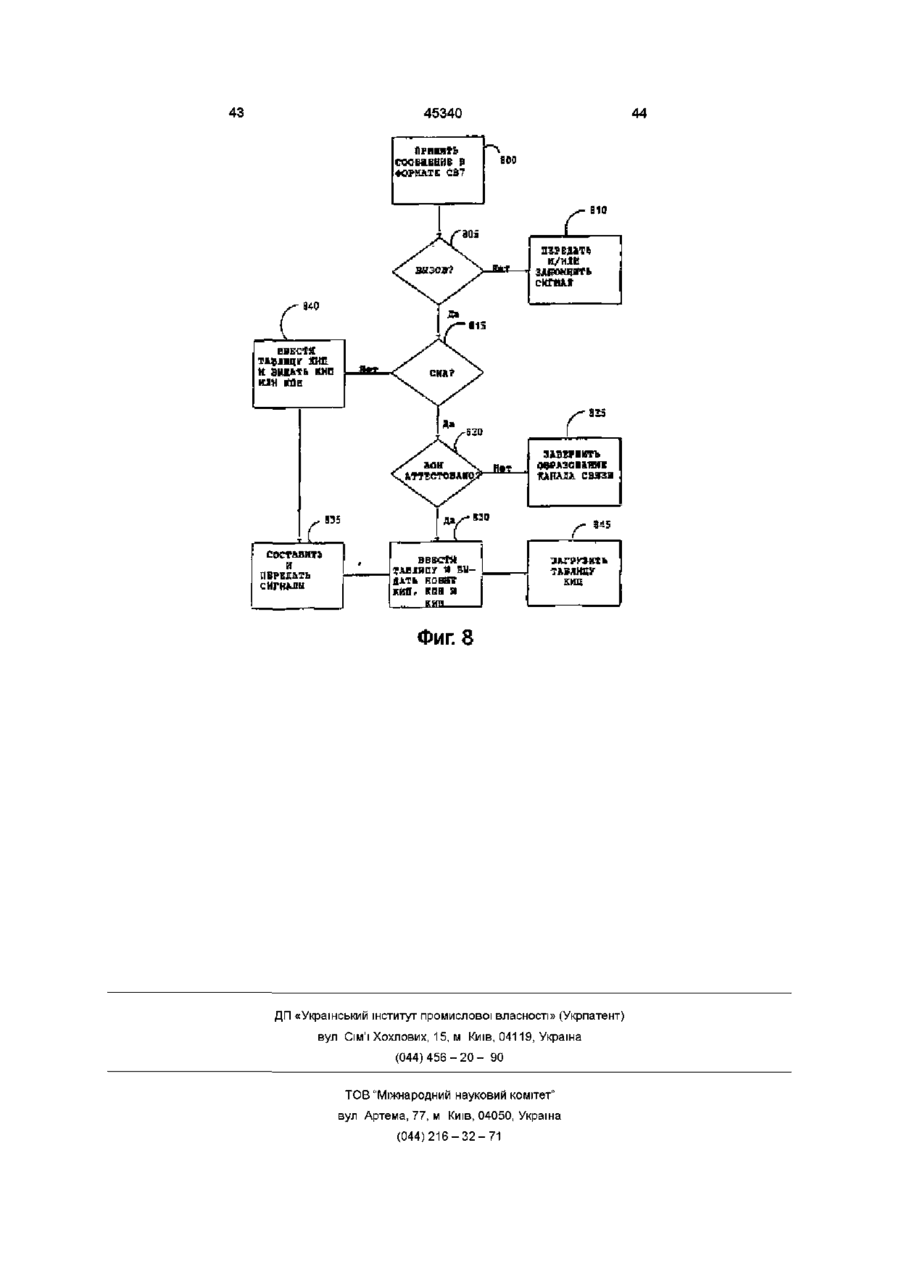

Текст

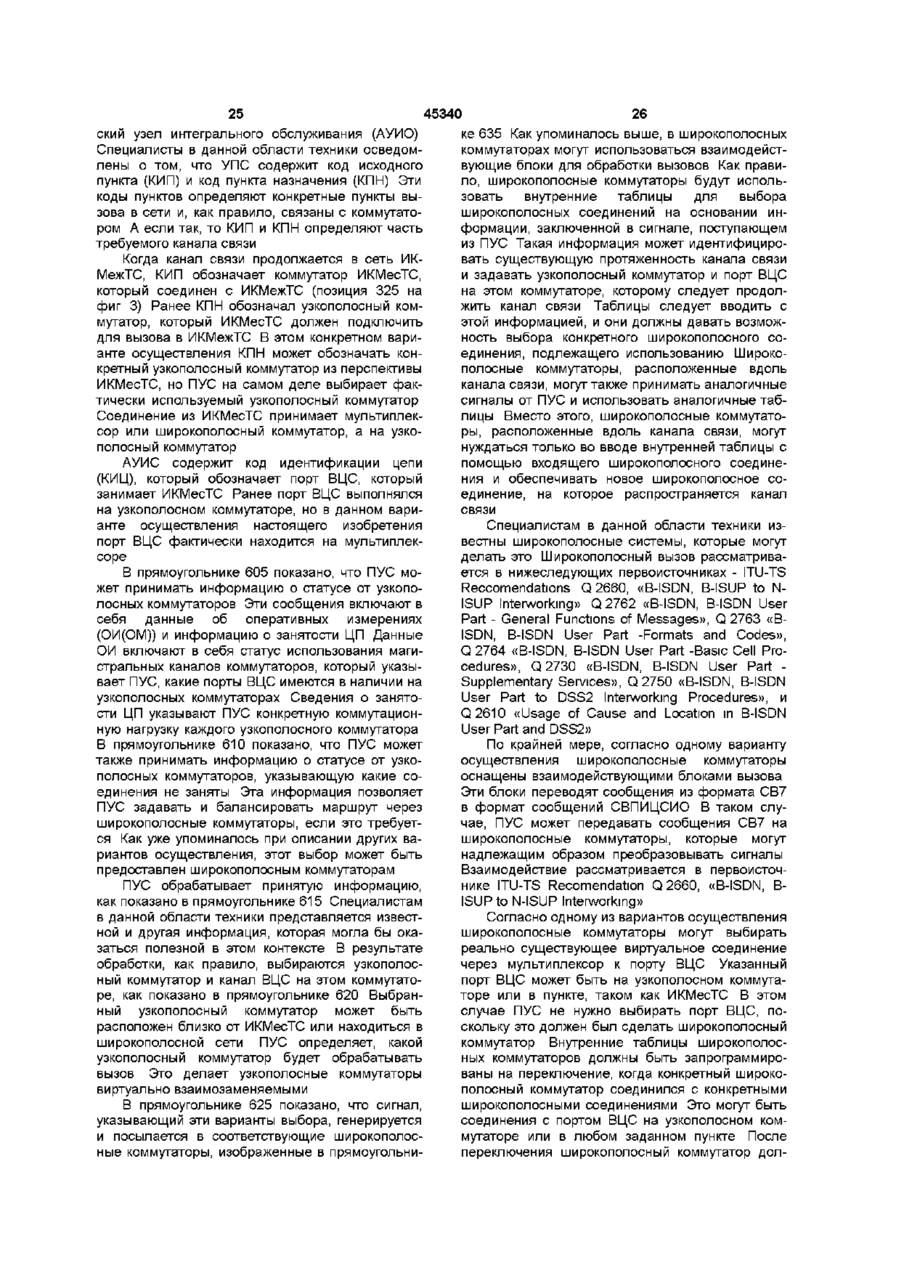

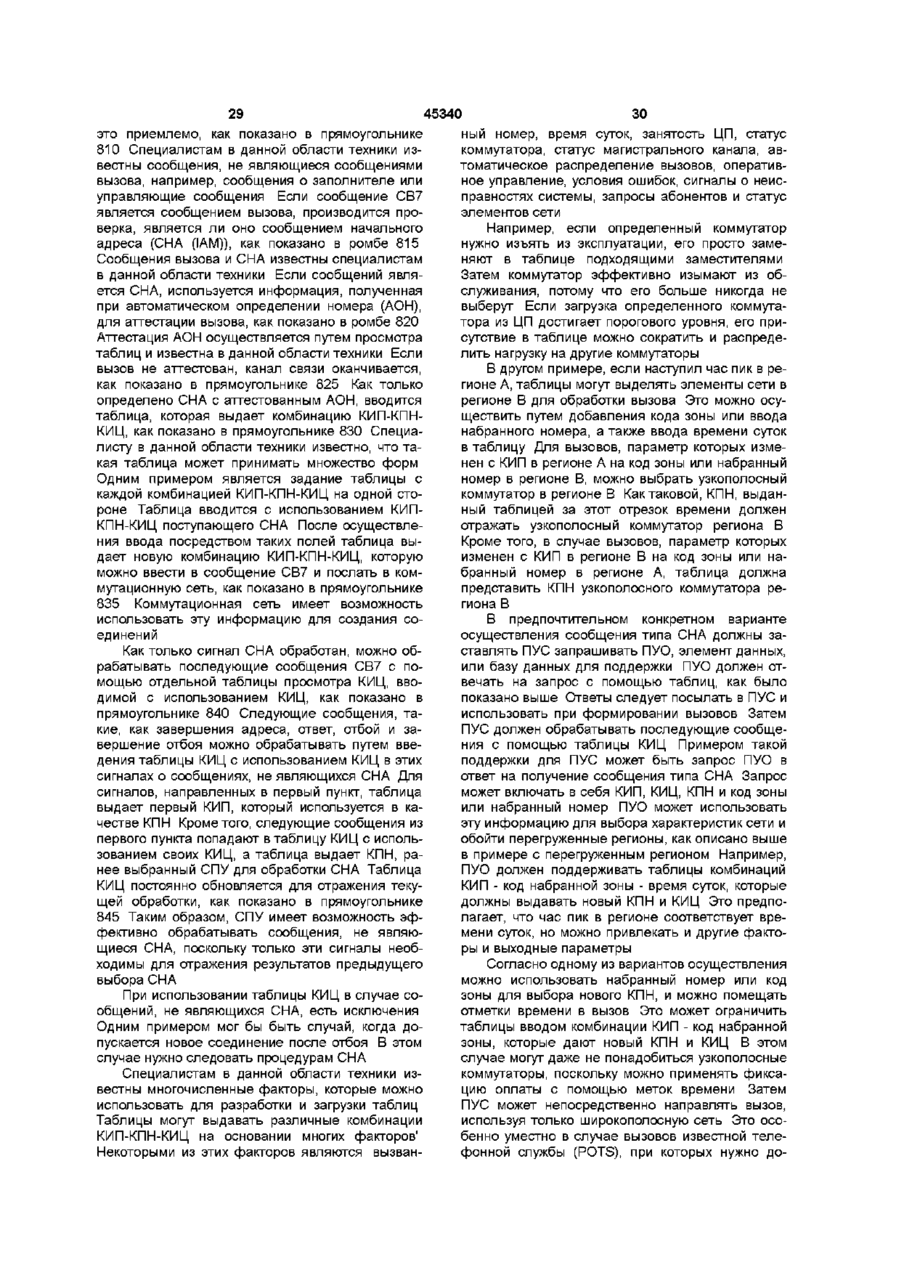

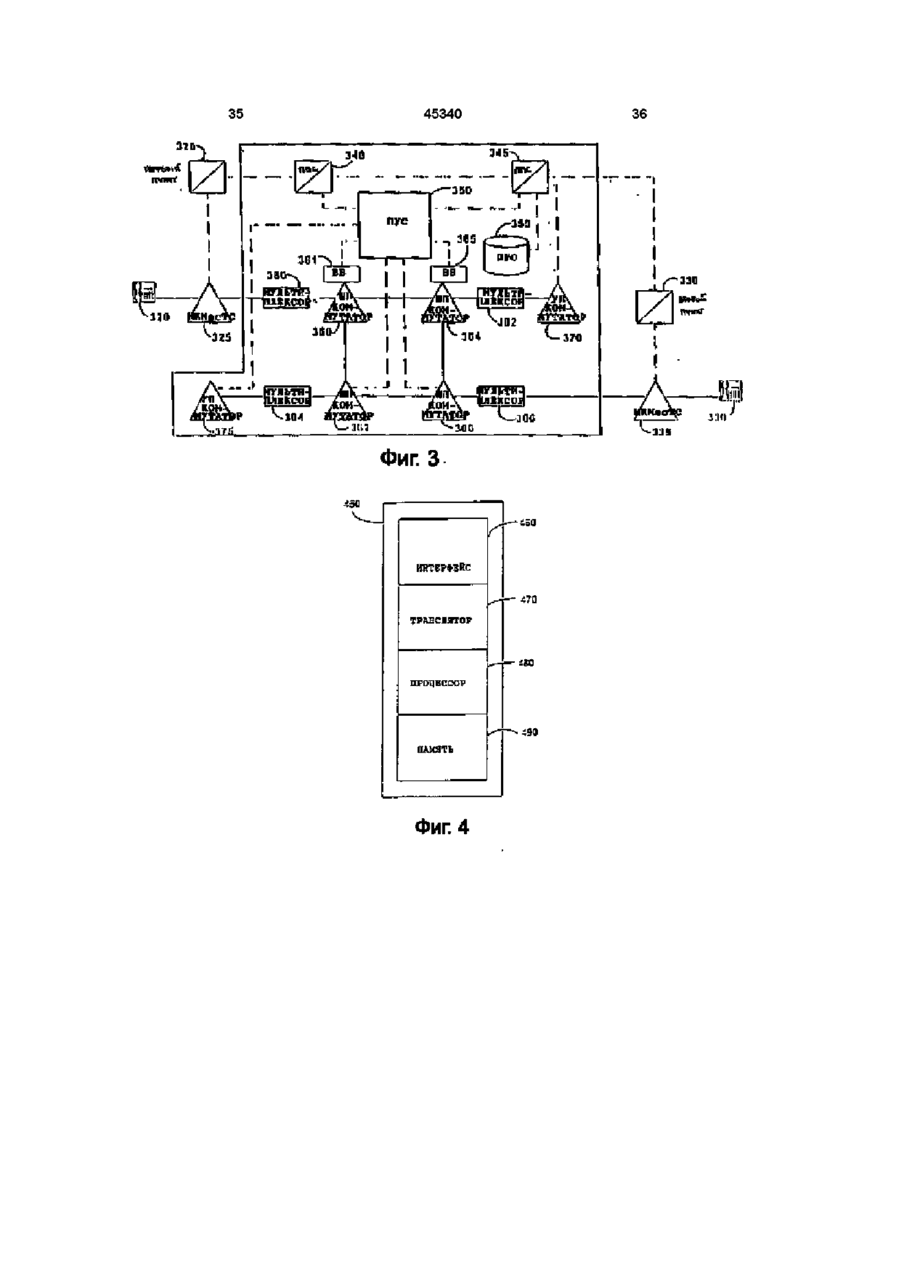

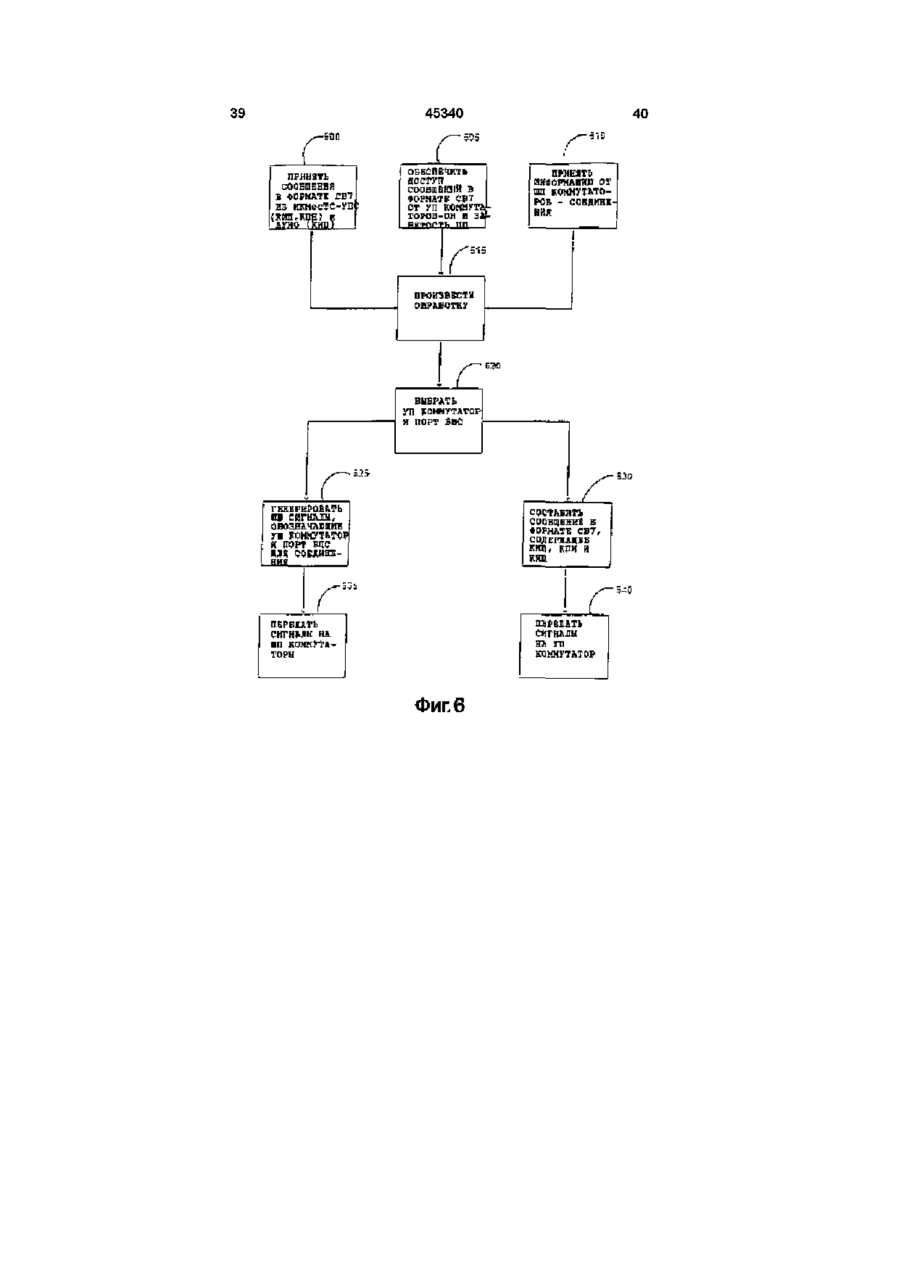

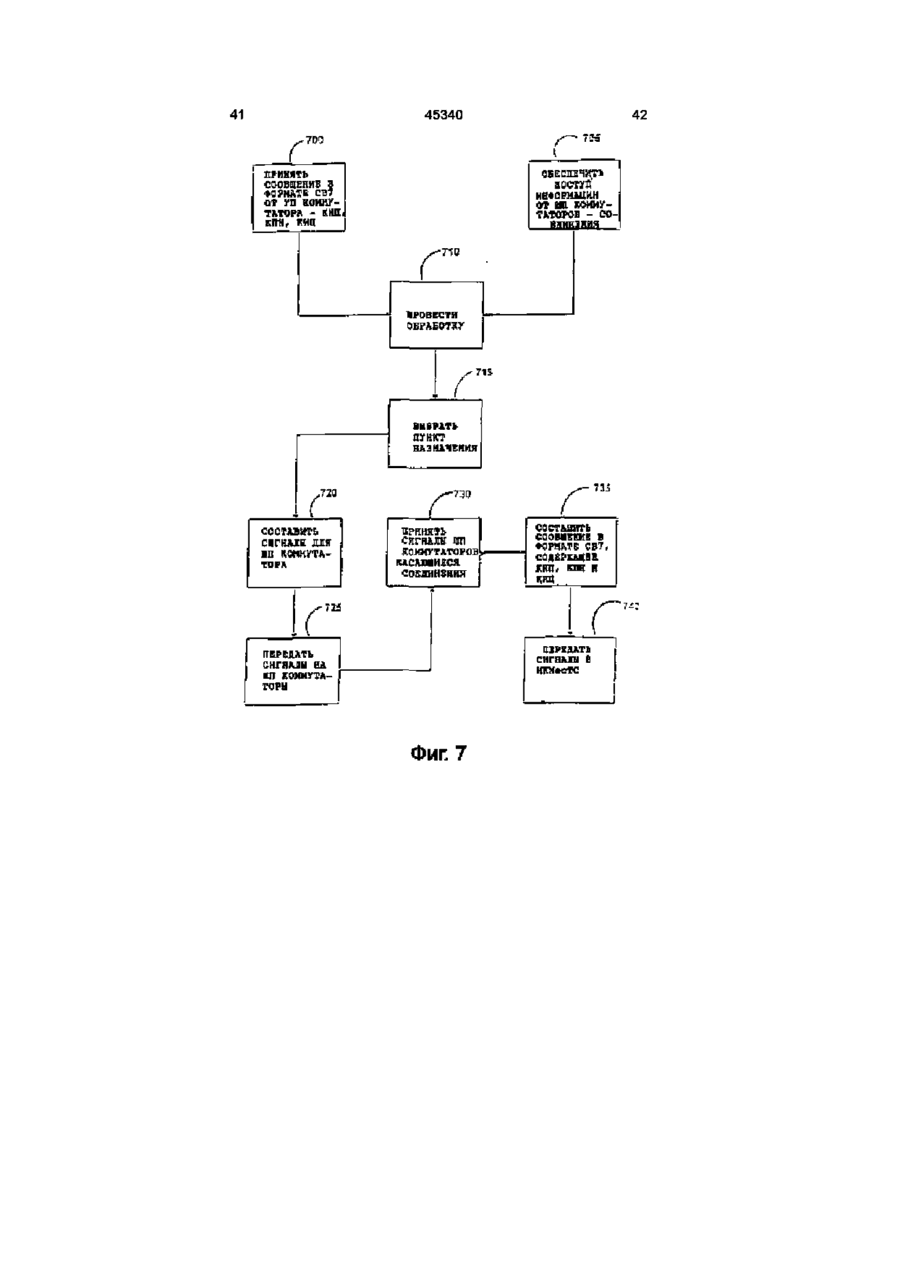

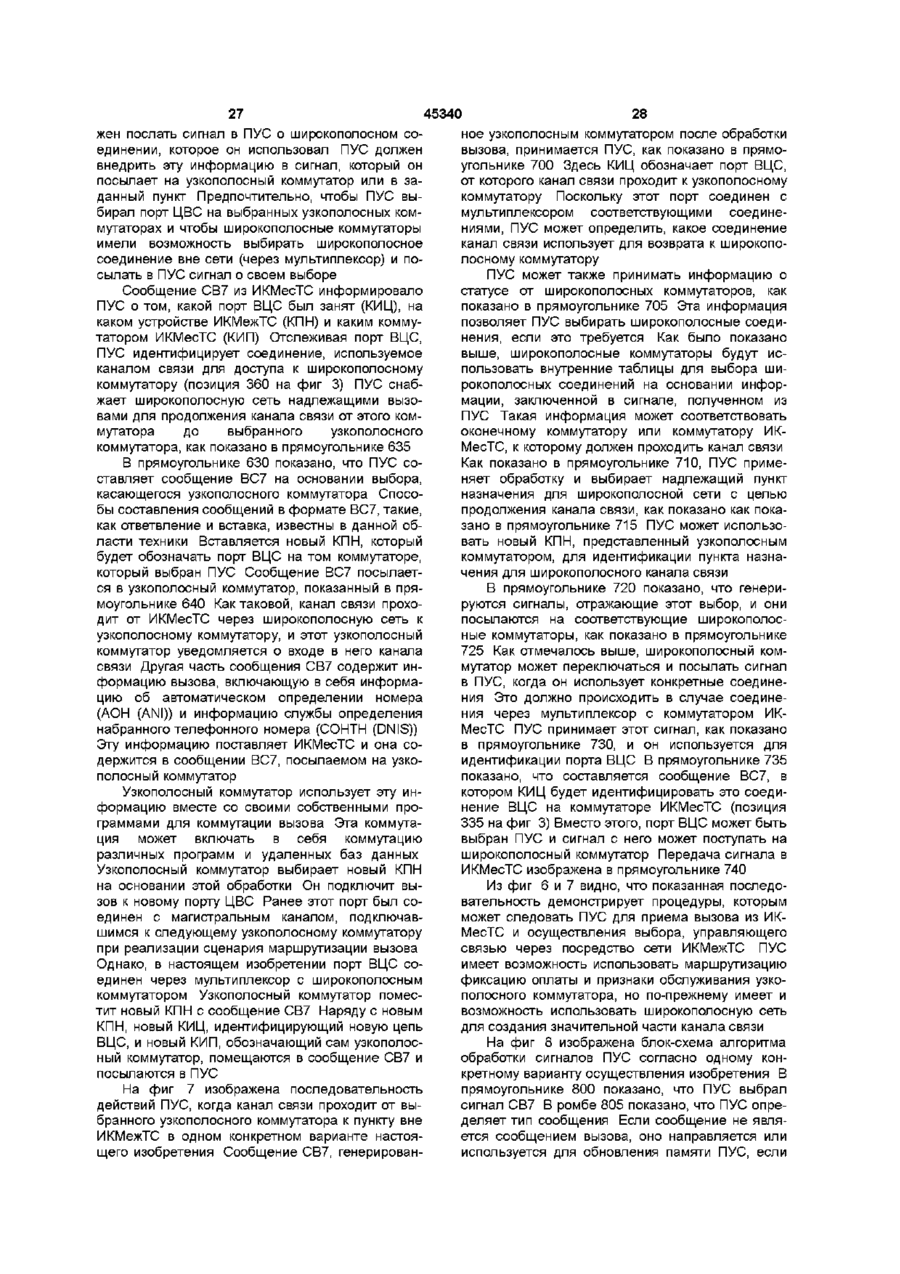

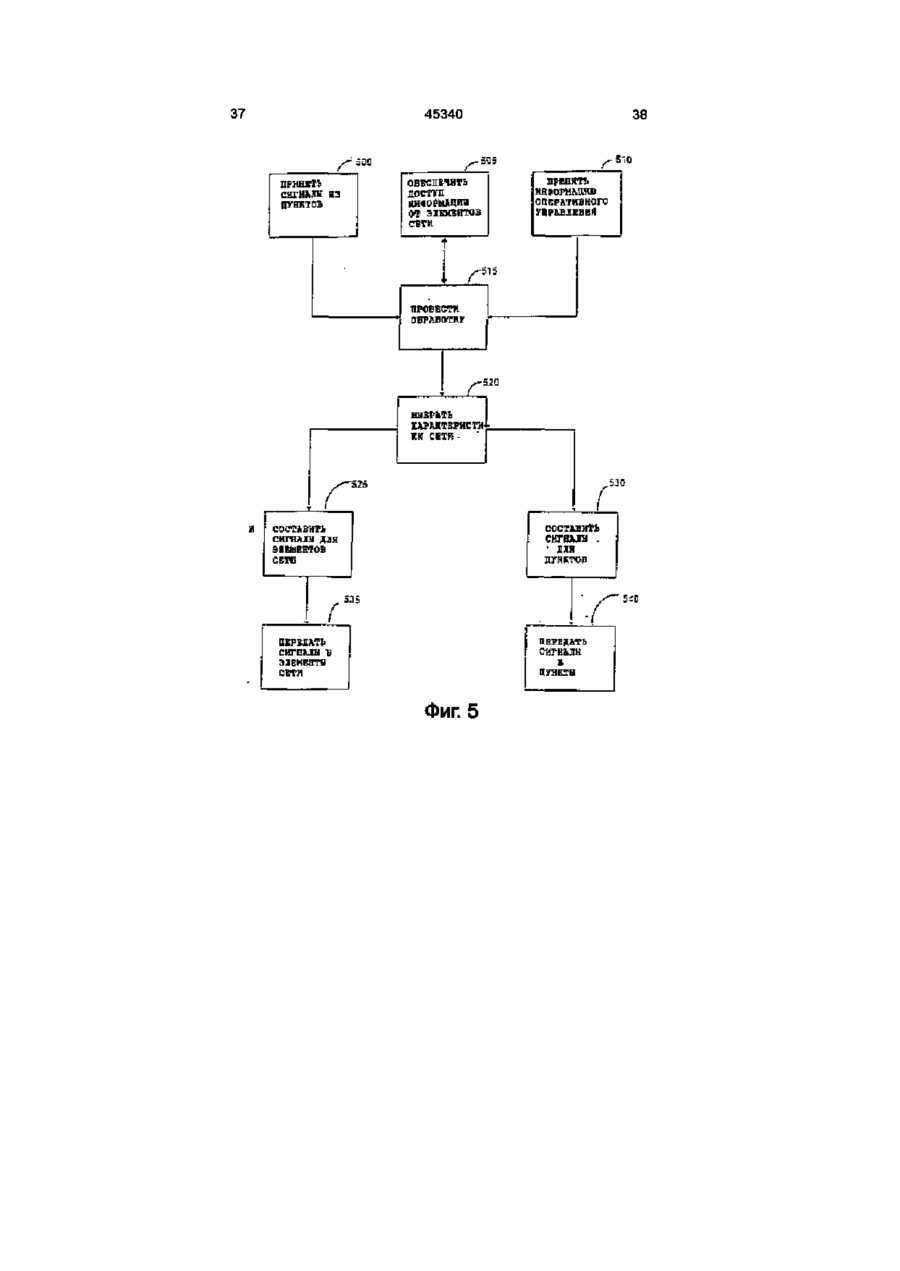

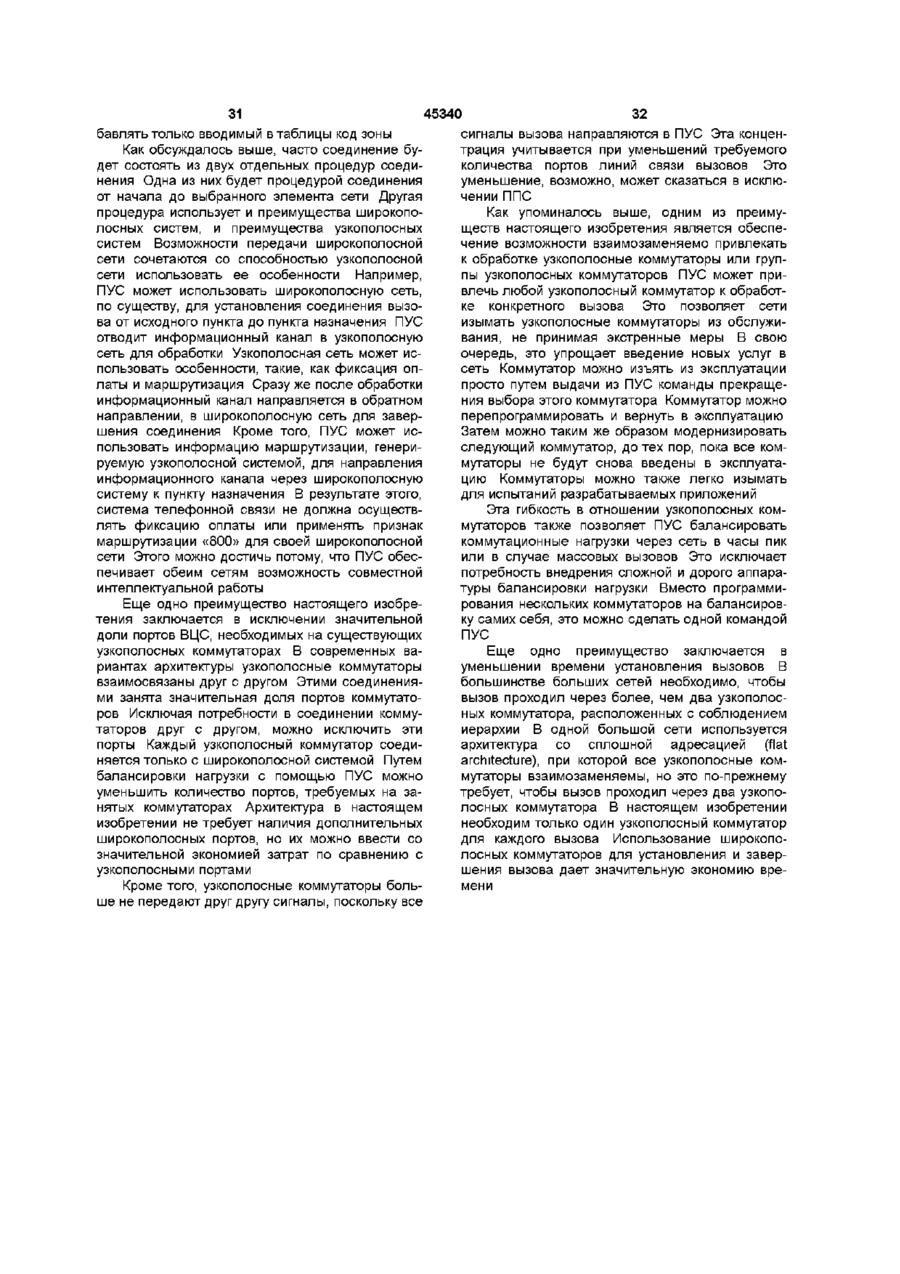

1 Способ продолжения канала связи в системе телефонной связи в ответ на первое сообщение вызова телефонной связи, которое передают в систему телефонной связи и которое запрашивает продолжение канала связи, при этом система телефонной связи состоит из элемента телефонной сети и процессора вызовов телефонной связи, элемент телефонной сети подключен к каналу связи, а процессор вызовов телефонной связи расположен вне любого коммутатора телефонной связи и связан с элементом телефонной сети, отличающийся тем, что производят прием первого сообщения вызова телефонной связи в процессоре вызовов телефонной связи, производят обработку первого сообщения вызова телефонной связи в процессоре вызовов телефонной связи для выбора соединения продолжения канала связи, формируют второе сообщение в процессоре вызовов телефонной связи, причем второе сообщение идентифицирует выбранное соединение, передают второе сообщение из процессора вызовов телефонной связи на элемент телефонной сети, производят прием второго сообщения в элементе телефонной сети и продолжают канал связи в элемент телефонной сети с помощью выбранного соединения, идентифицированного во втором сообщении 2 Способ по п 1, отличающийся тем, что прием первого сообщения вызова телефонной связи в процессоре вызовов телефонной связи включает в себя прием сообщения начального адреса (СНА) 3 Способ по п 1, отличающийся тем, что прием первого сообщения вызова телефонной связи в процессоре вызовов телефонной связи включает в себя прием сообщения вызова телефонной связи в широкополосном формате 4 Способ по п 1, отличающийся тем, что обработку первого сообщения вызова телефонной связи производят, по меньшей мере, частично, на основе кода пункта в первом сообщении вызова телефонной связи 5 Способ по п 1, отличающийся тем, что обработку первого сообщения вызова телефонной связи производят, по меньшей мере, частично, на основе кода идентификации цепи в первом сообщении вызова телефонной связи 6 Способ по п 1, отличающийся тем, что обработку первого сообщения вызова телефонной связи производят, по меньшей мере, частично, на основе типа сообщения в первом сообщении вызова телефонной связи 7 Способ по п 1, отличающийся тем, что обработку первого сообщения вызова телефонной связи производят, по меньшей мере, частично, на основе набранного номера, указанного в первом сообщении вызова телефонной связи 8 Способ по п 1, отличающийся тем, что обработку первого сообщения вызова телефонной связи производят, по меньшей мере, частично, на основе информации об установлении вызова, содержащейся в первом сообщении вызова телефонной связи 9 Способ по п 1, отличающийся тем, что дополнительно производят прием информации о статусе сети в процессор вызовов телефонной связи, при этом обработку сообщения вызова телефонной связи производят, по меньшей мере, частично, на основе информации о статусе сети 10 Способ по п 9, отличающийся тем, что прием информации о статусе сети включает в себя прием информации о нагрузке сети 11 Способ по п 9, отличающийся тем, что прием информации о статусе сети включает в себя прием статуса соединения 12 Способ по п 9, отличающийся тем, что прием информации о статусе сети включает в себя прием условия ошибки 13 Способ по п 9, отличающийся тем, что прием информации о статусе сети включает в себя прием сигнала о неисправности 14 Способ по п 9, отличающийся тем, что прием информации о статусе сети включает в себя при О го Ю ем сообщения вызова телефонной связи 15 Способ по п 1, отличающийся тем, что дополнительно производят прием информации оперативного управления в процессор вызовов телефонной связи, при этом обработку первого сообщения вызова телефонной связи производят, по меньшей мере, частично, на основе информации оперативного управления 16 Способ по п 15, отличающийся тем, что прием информации оперативного управления включает в себя прием команды не выбирать конкретное соединение 17 Способ по п 15, отличающийся тем, что прием информации оперативного управления включает в себя прием команды не продолжать канал связи в конкретный элемент сети 18 Способ по п 1, отличающийся тем, что формирование второго сообщения включает в себя формирование второго сообщения в широкополосном формате 19 Способ по п 1, отличающийся тем, что обработка первого сообщения вызова телефонной связи для выбора соединения включает в себя выбор физического соединения 20 Способ по п 1, отличающийся тем, что обработка первого сообщения вызова телефонной связи для выбора соединения включает в себя выбор логического соединения 21 Способ по п 1, отличающийся тем, что обработка первого сообщения вызова телефонной связи для выбора соединения включает в себя выбор соединения, работающего в режиме асинхронной передачи 22 Способ по п 1, отличающийся тем, что обработка первого сообщения вызова телефонной связи для выбора соединения включает в себя выбор виртуального тракта, работающего в режиме асинхронной передачи 23 Способ по п 1, отличающийся тем, что обработка первого сообщения вызова телефонной связи для выбора соединения включает в себя выбор виртуального канала, работающего в режиме асинхронной передачи 24 Способ по п 1, отличающийся тем, что элемент сети является широкополосным коммутатором 25 Способ по п 1, отличающийся тем, что элемент сети является узкополосным коммутатором 26 Способ по п 1, отличающийся тем, что элемент сети является коммутатором, работающим в режиме асинхронной передачи Изобретение относится к телефонной связи и, в частности, к обработке сигналов управления связью при передаче сигналов вызова телефонной связи Системы телефонной связи устанавливают канал связи между двумя или более пунктами для обеспечения передачи информации между этими пунктами Канал связи обычно представляет собой последовательность соединений между элементами сети Элементами сети обычно являются 45340 4 27 Способ по п 1, отличающийся тем, что элемент сети является коммутатором пакетов 28 Способ по п 1, отличающийся тем, что элемент сети является сервером 29 Способ по п 1, отличающийся тем, что элемент сети является мультиплексором, работающим в режиме асинхронной передачи 30 Способ по п 1, отличающийся тем, что система телефонной связи является локальной телефонной сетью 31 Способ по п 1, отличающийся тем, что система телефонной связи является телефонной сетью междугородных линий 32 Способ по п 1, отличающийся тем, что система телефонной связи является сетью с направленным соединением 33 Способ по п 1, отличающийся тем, что система телефонной связи является международной станцией межсетевого сопряжения 34 Способ по п 1, отличающийся тем, что система телефонной связи является сетью спутниковой связи 35 Способ по п 1, отличающийся тем, что система телефонной связи является сетью беспроводной связи 36 Способ по п 1, отличающийся тем, что первое сообщение вызова телефонной связи и второе сообщение являются сообщениями в разных форматах 37 Способ по п 1, отличающийся тем, что система телефонной связи дополнительно содержит другой элемент телефонной сети, при этом дополнительно производят обработку первого сообщения вызова телефонной связи в процессоре вызовов телефонной связи для выбора другого соединения для продолжения канала связи, формируют третье сообщение в процессоре вызовов телефонной связи, причем третье сообщение идентифицирует другое выбранное соединение, передают третье сообщение из процессора вызовов телефонной связи на другой элемент телефонной сети, производят прием третьего сообщения в другом элементе телефонной сети и продолжают канал связи в другой элемент телефонной сети с помощью другого выбранного соединения, идентифицированного в третьем сообщении 38 Способ по п 37, отличающийся тем, что один из элементов телефонной сети является широкополосным коммутатором, а другой элемент сети является узкополосным коммутатором коммутаторы Коммутаторы представляют собой первичные средства, в которых различные соединения объединяются для образования канала связи Управление связью - это процесс установления каналов связи между пунктами Управление связью включает в себя выбор элементов сети, таких, как коммутаторы или другие устройства, которые будут частью канала связи Управление связью также включает в себя выбор соединений между элементами сети Элементы сети и соеди нения, совместно образуют канал связи Как правило, возможно множество вариантов выбора элементов сети и соединений для любого канала связи между пунктами Коммутаторы управляют этими вариантами выбора Коммутаторы выбирают соединения, которые и представляют собой канал связи Коммутаторы также выбирают элементы сети, которые образуют реально существующую часть канала связи Путем выбора этих элементов сети коммутатор часто выбирает следующий коммутатор, который будет осуществлять дальнейший выбор Коммутаторы осуществляют управление связью Соответствие между управлением связью и каналом связи хорошо известно Обычным способом, используемым при управлении связью, является передача сигналов между коммутаторами Одним из способов, которым первый пункт запрашивает канал связи со вторым пунктом, является передача сигналов вызова на первый коммутатор с появлением сигнала «занято», за которым следует двухтональные многочастотные (ДТМЧ (MDTF)) сигналы Первый коммутатор, как правило, будет обрабатывать такие сигналы и выбирать другие элементы сети, такие, как второй коммутатор Первый коммутатор посылает сигнал на второй коммутатор и устанавливает соединение между этими коммутаторами Затем второй коммутатор выбирает следующий элемент сети, посылает сигнал в указанный элемент сети и устанавливает соединение с ним Этот процесс известен в данной области техники Соединения и передача сигналов осуществляется таким образом от коммутатора к коммутатору по сети до тех пор, пока не установится канал связи между первым и последним пунктами Некоторые сети передают информацию вызова от коммутаторов к другим устройствам передачи сигналов вызова В этих случаях коммутаторы, как правило, модифицированы за счет использования аппаратного обеспечения и программного обеспечения пункта вызова (ПВ (SP)), чтобы преобразовать язык коммутаторов в язык, используемый этими другими устройствами передачи сигналов вызова Одним из устройств передачи сигналов вызова является пункт управления обслуживания (ПУО (SCP)) ПУО обрабатывает запросы с коммутатора ПУО только отвечает на запросы коммутатора после того, как этот коммутатор стал частью канала связи ПУО поддерживает управление связью, которое осуществляется коммутатором Кроме того, передача сигналов вызова может проходить через другие устройства передачи сигналов вызова, такие, как пункты передачи сигналов (ППС (STP)), которые направляют вызов Как правило, ППС - это быстродействующий коммутатор пакетных данных, который считывает части информации вызова и либо отбрасывает, либо направляет информацию в элемент сети Осуществляемая ППС операция маршрутизации основана на информации вызова, которая задается коммутатором ППС направляют информацию вызова, но ППС не изменяют и не обрабатывают каким-либо иным образом информацию вызова Примером вышеуказанной системы является тех 45340 нология системы вызова №7 СВ7 (SS7) Таким образом, устройства передачи сигналов вызова используются только для поддержки коммутаторов при управлении связью В широкополосных системах, аналогичных работающим в режиме асинхронной передачи (РАП (ATM)), можно использовать расширения вызовов существующей СВ7, Чтобы обеспечить РАП-коммутаторам возможность осуществления управления связью Однако, в широкополосных системах можно также использовать и другие способы управления связью РАП-коммутаторы могут передавать РАП-элементы, которые содержат вызов, другим РАП-коммутаторам Тем не менее, как и в случае других типов коммутаторов, РАПкоммутаторы также решают двойную задачу управления связью и образования части канала связи В некоторых коммутаторах применяется коммутация по технологии навигационных координаторов (НК - air position indicators, API) летательных аппаратов (ЛА) с использованием удаленных центральных процессоров (ЦП (CPU)) Эти коммутаторы только принимают информацию о коммутации от удаленных ЦП, а не осуществляют вызов Протоколы, используемые для передачи информации между коммутатором и удаленным ЦП, являются собственностью поставщиков оборудования и несовместимы с коммутаторами других поставщиков В некоторых реализациях цифровой аппаратуры формирования перекрестных соединений (в цифровых вычислительных системах (ЦВС (DCS)) применяются системы централизованного управления Однако, эти системы только обеспечивают относительно статичные коммутирующие структуры и не реагируют на вызовы Вместо установления соединения в ответ на вызов, устанавливаются перекрестные соединения в ЦВС для удовлетворения потребностей конфигурации сети Элементы сети и соединения заранее запрограммированы на введение в сеть, а не выбираются по вызову из пункта вне сети В настоящее время, хотя управление связью и установление канала связи являются разными понятиями, каждое из них зависит от коммутатора Решение обеих этих задач накладывает ограничения на телефонную сеть Одно такое ограничение связано со сложностями, возникающими при объединении узкополосных и широкополосных сетей Широкополосные сети предпочтительны в случае передачи данных, поскольку виртуальные постоянные соединения можно отображать посредством сети и ширины полосы, распределенной по запросу Узкополосные системы предпочтительны в случае речевой связи, в частности благодаря наличию многих особенностей, которые разработаны для указанных коммутаторов Эти особенности дают преимущества и абоненту, и сети, благодаря повышенной эффективности и качеству Примерами являются платформы «800», системы фиксации оплаты, и системы маршрутизации Однако, разработка этих особенностей для широкополосных сетей не завершена и не обеспечивает реализацию функционального назначения особенностей современных узкополосных 45340 систем К сожалению, узкополосные коммутаторы не обладают необходимой пропускной способностью, быстродействием и возможностями передачи разнородной информации широкополосных коммутаторов Возникающее в результате этого сочетание представляет собой отдельные перекрывающиеся сети Как правило, узкополосный информационный канал остается в узкополосной сети, а широкополосный информационный канал остается в широкополосной сети При наличии любого интеллектуального средства сопряжения (интерфейса) между двумя сетями, должна возникнуть потребность в передаче информации вызова между узкополосными коммутаторами и широкополосными коммутаторами В настоящее время способность этих коммутаторов посылать сигналы друг другу ограничена Эти коммутационные ограничения являются основным препятствием при любой попытке сопряжения двух сетей Было бы выгодно, если бы узкополосная и широкополосная сети могли взаимодействовать через посредство интеллектуального интерфейса для установления канала связи между пунктами В настоящее время интерфейс между узкополосной и широкополосной сетями остается каналом жесткого доступа между перекрывающимися системами Зависимость коммутаторов от необходимости и осуществлять управление связью, и образовывать часть канала связи создает препятствия разработке усовершенствованных сетей Каждый раз, когда вводится новый элемент сети, например, широкополосный коммутатор, в телефонной сети может возникнуть задержка при внедрении элемента сети в предназначенную для него сеть до тех пор, пока не будет разработана стандартизация вызовов и протоколов интерфейсов для коммутаторов В настоящее время существует потребность в том, чтобы часть обработки сигналов управления связью была независимой от коммутаторов, образующих часть канала связи Раскрытие изобретения Конкретный вариант осуществления настоящего изобретения позволяет удовлетворить эту потребность путем разработки способа, системы и устройства обработки сигналов управления связью, расположенного вне коммутаторов, которые осуществляют соединения Способ включает в себя прием первого сигнала процессором, который расположен вне коммутаторов в сети, состоящей из элементов сети Процессор выбирает характеристику сети в ответ на первый сигнал Затем процессор генерирует второй сигнал, отражающий характеристику сети, и передает второй сигнал, по крайней мере, в один элемент сети Эта передача происходит до того, как элемент сети использует первый сигнал Примерами характеристик сети являются элементы сети и соединения, но есть и другие характеристики Примерами вызова являются вызов с помощью системы вызова №7 или широкополосный вызов Процессор может также использовать информацию, полученную от элементов сети или при оперативном управлении в процессе осуществления выбора Согласно одному варианту осуществления изобретения, способ включает в себя прием пер 8 вого сигнала в сеть из некоторого пункта и направление первого сигнала в процессор Настоящее изобретение также включает в себя систему обработки сигналов телефонной связи, содержащую интерфейс, который является внешним по отношению к коммутаторам и задеиствуется для приема и передачи сигналов вызова, система обработки сигналов также включает в себя транслятор, подключенный к интерфейсу и служащий для идентификации конкретной информации в принятом вызове и для генерирования нового вызова на основании новой информации Система обработки сигналов включает в себя процессор, который соединен с транслятором и задеиствуется для обработки идентифицированной информации, поступающей с транслятора, с целью выбора, по крайней мере, одной характеристики сети Процессор поставляет в транслятор новую информацию, отражающую выбор Идентифицированная информация используется в процессоре до того, как она используется в конкретных элементах сети, которые принимают новый вызов Настоящее изобретение также включает в себя сеть линий электросвязи, состоящую из множества элементов сети, в которой, по крайней мере, один элемент сети является коммутатором, и множества соединений между элементами сети Сеть также включает в себя процессор, расположенный вне коммутаторов, который задеиствуется для приема первого сигнала для выбора, по крайней мере, одной характеристики сети в ответ на первый сигнал, и для генерирования второго сигнала, отражающего выбор Сеть также включает в себя множество линий связи между процессором и элементами сети задействуемых для передачи второго сигнала, по крайней мере, в один элемент сети до того, как элемент сети использовал первый сигнал Настоящее изобретение также включает в себя систему передачи сигналов вызова телефонной связи, предназначенную для использования совместно с множеством коммутаторов телефонной сети Эта система содержит множество пунктов вызова и процессор вызовов Процессор вызовов связан с пунктами вызова и расположен вне коммутаторов Процессор вызовов задеиствуется для обработки вызовов и для генерирования информации нового вызова на основании обработки Новый вызов передается по линиям связи в многочисленные пункты вызова В одном конкретном варианте воплощения информация нового вызова состоит из разных сообщений вызова, и эти разные сообщения вызова передаются в разные пункты вызова В другом конкретном варианте воплощения, множество пунктов вызова, каждый из которых находится в отдельном коммутаторе, непосредственно соединены с процессором в коммутаторе, который осуществляет управление коммутационной матрицей в коммутаторе по вызову, обработанному пунктом вызова Процессор вызова задеиствуется для управления коммутирующими матрицам многочисленных коммутаторов посредством вызова многочисленных пунктов вызова Процессор вызова также задеиствуется для пере 45340 дачи сигналов на многочисленные пункты в ответ на вызов одиночного источника и для передачи сигнала в какой-либо пункт в ответ на вызов, поступающий от многочисленных источников Краткое описание чертежей В дальнейшем изобретение поясняется описанием вариантов его осуществления со ссылками на сопровождающие чертежи, в числе которых фиг 1 изображает блок-схему одного из вариантов осуществления изобретения, фиг 2 - блок-схему одного из вариантов осуществления изобретения, фиг 3 - блок-схему одного из вариантов осуществления изобретения, фиг 4 - блок-схему одного из вариантов осуществления изобретения, фиг 5 - логическую схему одного из вариантов осуществления изобретения, фиг 6 - блок-схему алгоритма работы одного из вариантов осуществления изобретения, фиг 7 - блок-схему алгоритма работы одного из вариантов осуществления изобретения, фиг 8 - блок-схему алгоритма работы одного из вариантов осуществления изобретения Лучший вариант осуществления изобретения Системы телефонной связи устанавливают каналы связи между пунктами, что обеспечивает этим пунктам возможность передавать информацию, такую как речевая и числовая информация, по каналам связи Как правило, системы телефонной связи состоят из элементов сети и соединений Элемент сети - это устройство телефонной связи, такое, как коммутатор, специальный процессор (server), пункт управления обслуживанием, пункт сбора данных обслуживания, платформа с расширенными возможностями, интеллектуальное периферийное оборудование, узел обслуживания, дополнительный процессор, элемент сети из другой сети, система с расширенными возможностями или относящееся к другой сети устройство, специальный процессор, центр или система Соединение - это средства, располагаемые между двумя элементами сети, обеспечивающее возможность передачи информации Несколькими примерами соединений являются цифровые линии Тл (TL), световоды ОуСи-3 (ОС-3), пакетные соединения, закрепленные линии доступа и радиосвязь с сотовой структурой зоны обслуживания Как известно специалистам в данной области техники, соединения могут быть описаны в диапазоне от общих до конкретных Все средства между двумя коммутаторами относятся к общему описанию и могут соответствовать виртуальному каналу в РАП-системах или группе магистральных каналов в системе Тл Отдельная цепь между элементами более конкретна и может соответствовать виртуальному каналу в РАП-системе или цепи вывода цифровых сигналов (ВЦС (DSO)) в системе Тл Соединения можно также описать как логические или физические Физические соединения являются электро-механическими средствами Логические соединения являются каналами, которые соответствуют физическим соединениям, но отличаются друг от друга на основании формата и протокола Термин «соединение» включает в себя весь этот диапазон, и его смысл изменяется со 10 гласно контексту, в котором этот термин употребляется Настоящее изобретение обеспечивает возможность выбора, охватывающего весь диапазон соединений Канал связи - это совокупность соединений и элементов сети, которая физически передает информацию между пунктами Канал связи может быть от пункта к пункту, от пункта ко многим пунктам и от многих пунктов ко многим пунктам Эти пункты, в свою очередь, определяют концы канала связи Таким образом, соединение возможно также между элементами сети и пунктом вне сети Вызов - это передача информации между пунктами и элементами сети, используемая для установления каналов связи Примером является система вызова №7 (СВ7) Вызов обычно передается по линиям связи, таким, как линии емкостью 56килобит На блок-схемах вызов изображен точечными линиями, а соединения изображены сплошными линиями На фиг 1 система 110 телефонной связи содержит процессор 120 управления связью (ПУС) и первый, второй, третий, четвертый, пятый и шестой элементы сети, - 131, 132, 131, 134, 135 и 136, соответственно Первый и второй элементы сети, 131 и 132, соответственно, соединены первым соединением 141 Первый и третий элементы сети, 131 и 133, соединены двумя соединениями, 142 и 143, соответственно Первый и пятый элементы сети, 131 и 135, соединены четвертым соединением 144 Второй и четвертый элементы сети, 132 и 134, соединены пятым соединением 145 Третий элемент сети соединен с четвертым и шестым элементами сети, 134 и 136, шестым и седьмым соединениями, 146 и 147, соответственно Четвертый и пятый элемент сети, 134 и 135, соединены соединением 148 Первый пункт 170, который расположен вне системы 110, соединен с первым элементом 131 соединением 171 первого пункта, а второй пункт 172, который также расположен вне системы 110, соединен с четвертым элементом 134 соединением 172 второго пункта Первый и второй пункты, 170 и 172, соответственно, и первый, второй, третий, четвертый, пятый и шестой элементы сети, - 131, 132, 133, 134, 135 и 136, соответственно, соединены с ПУС 120 первой, второй, третьей, четвертой, пятой, шестой, седьмой и восьмой линиями связи, - 191, 192, 193, 194, 195, 196, 197 и 198, соответственно Как известно специалистам в данной области техники, система, как правило, содержит гораздо больше элементов сети, линий связи, соединений и пунктов, но их количество ограничено для ясности Пункты вне сети могут принимать разные формы, такие, как аппаратура, размещаемая в помещении абонента, (АРПА (СРЕ)), телефоны, ЭВМ или коммутаторы отдельной системы сети Кроме того, система 110 может принимать многочисленные формы, в качестве нескольких примеров назовем такие, как международные станции межсетевого сопряжения, сети спутниковой связи, сети безпроводимой связи, информационные каналы местных телефонных сетей (ИКМесТС (LECs)), информационные каналы международных телефонных сетей (ИКМежТС (lECs)), транзитные сети, национальные сети, системы персональных ЭВМ 11 45340 12 (СПЭВМ (PCS)), виртуальные сети частных линий для продолжения канала связи к четвертому элетелефонной связи, или сети с предварительным менту 134 через шестое соединение 146 ПУС 120 установлением соединений, такие, как локальные должен послать сигнал на четвертый элемент 134 сети (local area networks) (ЛС (LANs)), городские по шестой линии связи 196 для продолжения касети (metropolitan area networks (ГС (MANs)), сети нала связи ко второму пункту 172 через соединерасширенных зон (wide area networks) (CP3 ние 173 второго пункта ПУС 120 должен также (WANs)) При эксплуатации система 110 телефонпослать сигнал на второй пункт 172 по второй линой связи имеет возможность получать информании связи 192 канала связи, проходящего через цию из первого пункта 170 и второго пункта 172 и соединение 173 второго пункта Таким образом, передавать информацию через различные элеканал связи, запрашиваемый первым пунктом 170, менты сети и соединения, которые образуют кавыбран ПУС 120, и соответствующие сигналы понал связи Система 110 также имеет возможность сланы на элементы Посредством этого процесса обмена вызовами с первым пунктом 170 и вторым ПУС 120 может принимать сообщения о состоянии пунктом 172 по первой линии связи 191 и второй и вызовы от элементов для поддержания обралинии связи 192 ботки данных Эти сообщения о состоянии можно передавать и принимать через посредство линий По стандартному вызову, который устанавлисвязи, соединений или других средств связи вает канал связи от первого пункта 170 ко второму пункту 172, первый пункт 170 посылает сигнал в систему 110 телефонной связи, которая запрашивает канал связи Этот вызов направляется в ПУС 120 по первой линии связи 191 ПУС 120 обрабатывает вызов и выбирает, по крайней мере, одну характеристику сети в ответ на вызов В качестве примера укажем, что характеристиками сети могут быть элементы сети, соединения, коды сети, приложения или команды управления Выбранная характеристика сети обычно представляет собой один или множество элементов сети и/или соединений ПУС 120 генерирует вызов, который, предпочтительно, является новым вызовом, отражающим выбор Затем ПУС 120 передает сигнал, по крайней мере, в один из множества элементов сети до того, как тот элемент сети использовал этот сигнал Согласно одному, из конкретных вариантов осуществления, ПУС 120 выбирает элементы сети и соединения, которые представляют собой канал связи Однако, первый пункт 170, как правило, занимает соединение 171 первого пункта одновременно с вызовом Это начальное соединение могло быть также выбрано ПУС 120 из имеющихся возможностей после вызова первым пунктом 170 Если предположить, что первый пункт 170 занял соединение 171 первого пункта с первым элементом 131, то ПУС 120 выбирает один, множество или все остальные элементы сети и соединения для дальнейшего установления канала связи со вторым пунктом 172 ПУС 120 определяет, какой элемент следует соединить с первым элементом 130 ПУС 120 может выбрать либо второй элемент 132, либо третий элемент 133 Если выбран третий элемент 133, ПУС 120 может также выбрать соединение с третьим элементом 133 из второго и третьего соединений, 142 и 143 соответственно Если выбрано третье соединение 143, ПУС 120 пошлет сигнал на первый элемент 131 по третьей линии связи 193 для продолжения канала связи к третьему элементу 193 через третье соединение 143 Затем ПУС 120 может осуществлять дальнейший выбор для завершения формирования канала связи Поскольку, для ясности, возможности были ограничены, ПУС 120 должен делать выбор и посылать сигналы на элементы следующим образом ПУС 120 должен послать сигнал на третий элемент 133 по первой линии связи 193 Согласно еще одному варианту осуществления ПУС 120 может выбирать только элементы сети, а не соединения Элементы должны выбирать используемые соединения на основании того, какой элемент сети выбран ПУС 120 Основное отличие данного варианта осуществления от вышеуказанного примера заключается в том, что ПУС 120 должен выдать первому элементу 131 команду на продолжение канала связи к третьему элементу 133, а первый элемент 131 должен выбрать фактически используемое соединение из второго и третьего соединений, 142 и 143, соответственно Первый элемент 131 может послать сигнал в ПУС 120 по выбранной им третьей линии связи 193, так что ПУС 120 может послать сигнал на третий элемент 133 соединения через пятую линию связи 195 В этом конкретном варианте осуществления ПУС 120 должен задавать элементы сети от элемента к элементу, которые в свою очередь, должны выбирать соединения между этими элементами сети Существуют ситуации, в которых выбор элемента сети и выбор соединения означает одно и тоже На фиг 1, например, команда первому элементу 131 использовать первое соединение 141 равнозначна команде соединения со вторым элементом 132 Это вызвано тем, что указанное соединение неизбежно подходит к указанному элементу Выбор соединения может иметь эффект выбора элемента сети, а выбор элемента сети может иметь эффект выбора соединения (или группы конкретных соединений) с этим элементом сети Для специалиста в данной области техники представляется очевидным, что процесс выбора можно распределить между ПУС и элементами ПУС может выбрать все элементы сети, часть элементов сети, или не выбрать ни одного из элементов сети, оставляя выбор остальных элементов за коммутаторами ПУС может выбрать все соединения, часть соединений или не выбрать ни одного соединения, снова оставляя право выбора остальных соединений за элементами ПУС может выбрать комбинации вышеуказанных возможностей, но ПУС всегда выбирает, по крайней мере, одну характеристику сети Согласно еще одному конкретному варианту осуществления, первый пункт может предпочесть доступ к другим элементам сети, таким, как спе 13 45340 циальные процессоры, платформы или операторские центры (operator centers) Например, такие элементы могут быть расположены либо в пятом, либо в шестом элементах сети, 135 и 136, соответственно ПУС 120 примет вызов из первого пункта 170 по первой линии связи 191, показывающей этот запрос, и первый пункт 170 будет, как правило, занимать соединение 171 первого пункта с первым элементом 131 И снова ПУС 120 будет выбирать элементы сети Если выбран шестой элемент 136, ПУС 120 может выбрать канал связи от первого элемента 131 через второй элемент 132 к четвертому элементу 134, а затем - к третьему элементу 133, или через непосредственное соединение от первого элемента 131 к третьему элементу 133 Если ПУС 120 выбирает последнее, он должен вызвать первый элемент 131 для продолжения формирования канала связи к третьему элементу 133 и должен вызвать третий элемент 133 для продолжения формирования канала связи к шестому элементу 136 Как отмечалось в связи с вышеуказанными конкретными вариантами осуществления, выбор соединения может быть произведен как ПУС 120, так и элементами Как известно из данной области техники, во многих соединениях абонента с сетью, таких, как локальный контур, обычно используют внутриполосные вызовы, поскольку соединение или линия связи обычно проводится в помещение абонента и таким образом вызов должен быть размещен в фактически существующем канале связи Начальный коммутатор сети, как правило, выводит вызов из канала связи и передает его в систему внеполосных вызовов Настоящее изобретение полностью задействуется в этом контексте Хотя коммутатор и может вначале принимать вызов, он только направляет вызов в ПУС для обработки Даже если в сети используются внутриполосные вызовы, коммутаторы могут выводить вызов из канала связи и направлять его в ПУС для обработки в соответствии с настоящим изобретением Таким образом, ПУС, в предпочтительном варианте, обрабатывает вызов до его использования или обработки коммутатором с тем, чтобы выбрать соединения или генерировать запросы В предпочтительном варианте, в вызов совсем не вносятся или вносятся минимальные изменения до его приема ПУС, так что ПУС принимает вызов в том же формате, что и коммутатор Коммутаторы делают свой выбор на основании выбора ПУС, таким образом выбор коммутаторами, очевидно, производится после того, как ПУС обработал вызов В подобном случае коммутатор может направлять вызов в ПУС, но не может использовать вызов В качестве нескольких примеров использования вызова коммутаторами можно привести выбор элементов сети или переключение и генерирование запросов для удаленных устройств Согласно одному из вышеуказанных конкретных вариантов осуществления, когда коммутаторы не выбирают элементы сети и соединения, они инициируют вызов, либо управление связью Коммутаторы выполняют команды ПУС и фактически устанавливают соединения, которые способствуют продолжению канала связи В одном из 14 вариантов осуществления коммутаторы имели возможность выбирать используемые реально существующие соединения, но даже в этом случае их выбор был основан на выборе ПУС Как показано выше, ПУС обеспечивает телефонной сети возможность отделить управление связью от канала связи В известных системах коммутаторы должны выбирать элементы сети и соединения, а также фактически образуют часть реально существующего соединения В результате этого, возможности известных систем ограничены возможностями коммутаторов В известных системах используются удаленные устройства, такие, как пульты управления системой (ПУпС (SCP)) для поддержки управления коммутаторами, но удаленное устройство только отвечает на запросы в ответ на производимую коммутаторами обработку сигнала Эти удаленные устройства не обрабатывают вызов до того, как коммутатор уже использовал его С помощью ПУС система телефонной связи может управлять связью независимо от способности коммутатора решать обе задачи На фиг 2 изображена блок-схема еще одного конкретного варианта осуществления настоящего изобретения Показаны ПУС 250 и сеть 210 ПУС 250 является процессором управления связью ПУС 250 может быть встроен в сеть 210 (но не обязательно) и оба эти блока изображены раздельно для наглядности Сеть 210 может быть телефонной сетью любого типа, которая работает с использованием элементов сети, вызовов и соединений В качестве примеров можно привести ИКМесТС, ИКМежТС, ССЗ, СГЗ, СОЗ и сети с сотовой структурой, но есть и другие примеры Кроме того сеть 210 может быть узкополосной, широкополосной, сетью, основанной на коммутации пакетов, или гибридной Сеть 210 способна устанавливать каналы связи между пунктами, находящимися как в сети 210, так и вне ее ПУС 250 и сеть 210 соединены линией связи 214 и способны передавать друг другу сигналы, для установления указанных каналов Кроме того, изображены абонент 220 и абонент 230, и они также способны осуществлять вызовы Примерами абонентов 220 и 230 могут быть телефоны, ЭВМ или даже коммутаторы в другой телефонной сети Абоненты 220 и 230 подключены к сети 210 соединениями 220 и 232, соответственно Абоненты 220 и 230 подключены к ПУС 250 посредством линий связи 224 и 234, соответственно Вызовы можно передавать по линиям связи 224 и 234 Если используются внутриполосные вызовы в соединениях 222 и 232, сеть 210 должна выделить, по крайней мере, часть вызовов вне полосы и передать ее в ПУС 250 по линии связи 214 Показаны также различные элементы сети Как и ПУС 250, эти элементы также могут быть встроены в сеть 210, но для наглядности изображены отдельно Элементами сети являются сети 260, операторские центры 262, платформы с расширенными возможностями (enhanced platforms) 262, специальные видеопроцессоры 266, специальные процессоры 268 для обработки речевой информации и дополнительные процессоры 270 15 45340 16 Этот перечень не является исчерпывающим Спе266 и к сети 260 циалистам в данной области техники известны эти Могут также присутствовать несколько устэлементы сети и их функции, а также многие друройств, представленных конкретным элементом гие типы устройств телефонной связи, таких, как сети, показанном на фиг 2 ПУС 250 может также процессоры для обработки информации о суммах, выбрать конкретное устройство для осуществлеподлежащих оплате (billing processors), платных ния доступа Например, рассмотрим ситуацию, услуг телефонной связи когда специальные процессоры 260 для обработки речевой информации представляют собой 20 отКаждый элемент сети соединен с сетью 210 дельных специальных процессоров для обработки соединением 212 Соединение 212 представляет речевой информации, распределенных в трех собой несколько реальных соединений между разных местах При каждом вызове ПУС 250 моэлементами сети (260 - 270) и другими элементажет выбрать реально существующее процессорми в сети 210 Для ясности, изображено соединеное устройство для обработки речевой информание типа шины, но специалистам в данной обласции, которое должно быть использовано по этому ти техники известны многие типы применяемых вызову, и управлять связью через сеть 210 и сореальных соединений Показана дополнительная единение 212 с выбранным устройством Вместо линия связи 256 от ПУС 250 к элементам сети этого, от процессора 250 может потребоваться (260 - 270) Для ясности, линия связи 256 также только выбор группы устройств, например, в конизображена как линия типа шины, и реально искретном месте, а не реально существующее устпользуется несколько линий связи, хотя некоторойство рые элементы сети могут вообще не требовать наличия лини связи Для ясности, изображение Как известно, большие телефонные сети солинии связи 214 упрощено аналогичным образом стоят из многочисленных элементов сети, соединений и линий связи Настоящее изобретение приСогласно еще одному варианту осуществлегодно для использования в этом контексте На ния, абонент 220 может затребовать установить фиг 3 изображен вариант настоящего изобретеканал связи с абонентом 230 ПУС 250 должен ния в контексте большой сети Как правило, эта произвести надлежащий выбор и послать сигналы сеть должна состоять из нескольких широкопона элементы сети в сети 210 аналогично тому, как лосных коммутаторов, узкополосных коммутатоэто осуществлено для вариантов выполнения по ров, мультиплексоров (muxes), пунктов передачи фиг 1 В результате должен установиться канал сигналов (ППС), пунктов управления обслуживасвязи от абонента 220 к абоненту 230 через сеть нием (ПУС), операторских центров, специальных 210 и соединения 222 и 232 видеопроцессоров, специальных процессоров для Согласно еще одному варианту осуществлеобработки речевой информации, платформ с ния, абонент 220 может затребовать доступ к одрасширенными возможностями обслуживания ному из различных элементов сети (260 - 270) (enhanced services platforms), соединений и линий Абонент 220, как правило, будет занимать соедисвязи Для ясности, на фиг 3 показаны лишь ненение 222 с сетью 210 и формировать вызов сколько этих возможностей По той же причине Внутриполосный вызов по соединению 222, и внесоединения и линии связи не пронумерованы полосный вызов по линии связи 224 должны направляться в ПУС 250 Путем обработки вызова, На фиг 3 изображена телефонная сеть 310, ПУС 250 может выбрать любой из элементов сети которая состоит из ППС 340, ППС 345, ПУС 350, (260 - 270) и управлять связью через сеть 210 и ПУО 355, широкополосных коммутаторов 360, 362, соединение 212 с элементами сети (260 - 270) 364 и 366, взаимодействующих блоков 361 и 365, узкополосных коммутаторов 370 и 375 и мультипНапример, если абонент 220 намерен устанолексоров 380, 382, 384 и 386 За исключением вить связь со специальным видеопроцессором и ПУС 350 эти элементы большой сети известны другой сетью, он должен послать запрос Вызов специалистам в данной области техники, и примеследует направлять в ПУС 250 по линии связи 224 рами этих элементов большой сети являются или по соединению 222 и линии связи 214, как следующие ППС - система «Меганхаб» (Meganуказывалось выше ПУС 250 должен обработать hub) связи ЦВС, «Тандем СиЭлЭкс» (Tandem вызов и сделать надлежащий выбор ПУС 250 CLX), широкополосный коммутатор - «Форе Сисдолжен передать сигналы в сеть 210 и выбранные темз ЭйЭсЭкс-100 (Fore Systems ASX-100), узкоспециальные видеопроцессоры 266 В результате полосный коммутатор - «Норсерн Телеком Диэтого должен быть установлен канал связи от ЭмЭс250» (Norhtern Telecom DMS-250), и абонента 220 к специальным видеопроцессорам мультиплексор - Диджитал Линкс ПремисВей (Digi266 tal Links PremisWay) с модулем СиБиАр(СВК) Кроме того, ПУС 250 должен управлять связью с другой сетью, которая представлена сетями 260 Сети 260 могут принимать любую форму телефонной сети - государственной или частной ПУС 250 должен сделать надлежащий выбор для продления канала связи через соединение 212 и сеть 210 к сети 260 По вызову из ПУС 250 должны быть установлены соединения, представляющие собой канал связи Вызов сетей 260 также может быть осуществлен ПУС 250 по линии связи 256 Канал связи как таковой устанавливается от абонента 230 к специальным видеопроцессорам По крайней мере, в одном конкретном варианте осуществления широкополосные коммутаторы оснащены взаимодействующими блоками вызова Эти блоки переводят сообщения из формата СВ7 в формат сообщений службы высокоскоростной передачи информации цифровой сети интегрального обслуживания (СВПИЦСИО - broadband mtegrated-services digital network (B-ISDN)) В этом случае ПУС должен передавать вызов на языке СВ7 в широкополосные коммутаторы, которые могут должным образом преобразовывать сигна 17 45340 18 лы Взаимодействие рассматривается в первоисра 325 ИКМесТС Коммутатор 325 ИКМесТС также точнике ITU-TS Reccomendation Q 2660, «B-ISDN, соединен с мультиплексором 380 телефонной B-ISUPto N-ISUP Interworkmg» сети 310 ППС 328 ИКМесТС соединен с ППС 340 телефонной сети 310 Когда информация абонента проходит из широкополосной сети в узкополосную сеть, она, как ППС 340 соединен с ППС 345 Другими липравило, должна проходить через мультиплексор ниями связи являются следующие ППС 340 и 345 Мультиплексоры преобразуют информацию из соединены с ПУС 350 ПУС 350 соединен с взаиузкополосного формата в широкополосный и в модействующими блоками 361 и 365 или широкообратном направлении По крайней мере, в одном полосными коммутаторами 360 и 364, соответстварианте осуществления каждое широкополосное венно ПУС 350 соединен с широкополосными соединение на одной стороне мультиплексора коммутаторами 362 и 366 и с узкополосным комсоответствует узкополосному соединению на друмутатором 375 ППС 345 соединен с узкополосгой стороне мультиплексора Таким образом, ПУС ным коммутатором 370 и ПУО 355 ППС 345 также может отслеживать соединения через мультипсоединен с ППС 338 ИКМесТС, который соединен лексор Если канал связи пролегает по заданному с коммутатором 335 ИК-МесТС узкополосному соединению, попадающему в Мультиплексор 380 соединен с широкополосмультиплексор, он будет выходить из мультиплекным коммутатором 360 Широкополосный коммусора по соответствующему широкополосному сотатор 360 соединен с широкополосными коммутаединению Это соответствие позволяет ПУС иденторами 362 и 364 Широкополосный коммутатор тифицировать соединения на каждой стороне соединен с мультиплексором 384, который соедимультиплексора на основании входного соединенен с узкополосным коммутатором 375 Широкония Мультиплексоры, как правило, содержатся в полосный коммутатор 364 соединен с мультиплеклюбом устройстве сопряжения (интерфейсе) межсором 382, который соединен с узкополосным ду узкополосными и широкополосными соединекоммутатором 370 Широкополосные коммутаторы ниями Поскольку соответствие соединений обес362 и 364 соединены оба с широкополосным компечивается посредством мультиплексора, ПУС мутатором 366 Широкополосный коммутатор 366 может должным образом отслеживать канал свясоединен с мультиплексором 386, который соедизи Вместо этого, может существовать и несоотнен с коммутатором 335 ИКМесТС Коммутатор ветствие соединений В таком случае должны по335 ИКМесТС соединен со вторым пунктом 330 требоваться линии связи вызовов между При размещении вызова от первого пункта мультиплексорами и ПУС для обеспечения связи 320, требующего использования телефонной сети между устройствами и предоставления ПУС воз310, коммутатор 325 ИКМесТС, как правило, будет можности отслеживать канал связи занимать соединение с телефонной сетью 310 и генерировать сигнал, содержащий информацию Кроме того, телефонная сеть 310 включает в вызова В настоящее время этот сигнал передаетсебя соединения и линии связи, которые не прося в ППС 328 ИКМесТС, который передает его нумерованы Эти соединения и линии связи издальше в ППС 340 Коммутатор 325 ИКМесТС вестны специалистам в данной области техники также продолжает канал связи через занятое соНекоторыми примерами возможных соединений единение Эти элементы ИКМесТС и процесс усявляются коммутируемые цифровые линии связи, тановления каналов связи между некоторым пункспутниковые линии связи, микроволновые линии том, ИКМесТС и ИКМежТС известны связи, линии сотовой связи и специализированспециалистам в данной области техники ные линии связи, но существуют и другие примеры Линии связи вызова обычно являются линияСистема 310 телефонной связи принимает ками передачи данных, такими, как линии емкостью нал связи на узкополосной стороне мультиплексо56к/бит При передаче сигналов вызова может ра 380 Предлагаемое техническое решение также использоваться широкополосная технология СВ7, обеспечивает прием широкополосных вызовов, Сиб (С6), Си7 (С7), СиСиАйЭс (CCIS), Ку 933 которые не требуют наличия мультиплексора, но, (Q933), Ку931 (Q931), Тл 607 (ТІ 607), Ку 2931 как правило, вызовы ИКМесТС будут узкополос(Q 2931), технология службы высокоскоростной ными Мультиплексор 380 преобразует вызов в передачи информации абонентских узлов интеширокополосный и размещает его в широкопогрального обслуживания (СВПИАУИО (B-ISUP)), лосном соединении, которое соответствует заняно известны и другие технологии передачи сигнатому соединению Канал связи проходит к широлов вызова Настоящее изобретение полностью кополосному коммутатору 360 через совместимо со многими вариантами таких техномультиплексор 380 логий, известными в данной области техники ППС 340 передает сигнал из ППС 328 ИККроме того, известно также, что вместо ППС можМесТС в ППС 345, который, в свою очередь, нано использовать при маршрутизации вызовов липравляет сигнал в ПУС 350 ПУС 350 также принию прямой связи между двумя устройствами нимает сообщения о состоянии из широкополосного и узкополосного коммутаторов Вне системы 310 телефонной связи находятся по стандартным линиям связи и может запросить первый пункт 320, второй пункт 330, коммутатор информацию из ПУО 355 Для поддержки запро335 ИКМесТС, ППС 328 ИКМесТС и ППС 338 ИКсов ПУС 350 можно использовать любую подхоМесТС Эти устройства показаны вместе со своидящую базу данных или процессор ПУС 350 исми линиями связи и соединениями Первый пункт пользует эту информацию для осуществления 320 соединен с коммутатором 325 ИКМесТС Комвыбора сигналов управления связью Для вызомутатор 325 ИКМесТС соединен с ППС 328 ИКвов, которые требуют обработки узкополосным МесТС, который направляет вызов от коммутато 19 45340 20 коммутатором, ПУС выберет узкополосный компомощью мультиплексора, как указывалось выше мутатор ПУС 350 пошлет сигнал на узкополосный коммутатор 370 входящего канала связи Этот сигнал Предпочтительно, ПУС 350 может выбрать направляется ППС 345 Узкополосный коммутатор любой узкополосный коммутатор в телефонной 370 обрабатывает вызов на заданном порте ЦСО сети 310 Например, он может продолжить канал Как правило, такая обработка должна включать в связи через широкополосную сеть к узкополосносебя фиксацию оплаты и маршрутизацию вызова му коммутатору через сеть для обработки, или Узкополосный коммутатор 370 может также заможет продолжить канал связи к узкополосному просить у ПУО 355 помощь в предоставлении ускоммутатору, который сначала принимает канал луг по вызову Например, узкополосный коммутасвязи Кроме того, узкополосный коммутатор мотор 370 может восстановить трансляцию на «800» жет вообще не потребоваться Для ясности, все из ПУО 355 В результате обработки, узкополоскоммутаторы, отражающие эти возможности, на ный коммутатор 370 будет осуществлять коммуфиг 3 не показаны тацию вызова и генерировать новый сигнал, котоПУС 350 выберет, по крайней мере, одну харый может включать в себя информацию о рактеристику сети в ответ на вызов Как правило, маршруте Этот сигнал посылается в ПУС 350 это будут элементы сети или соединения, которые через ППС 345 Канал связи продолжается по носоставят канал связи Как указывалось в связи с вому соединению обратно к широкополосному вышеупомянутыми конкретными вариантами вокоммутатору 364 через мультиплексор 382 ПУС площения, ПУС 350 может выбрать только эле350 может использовать информацию, заключенменты сети и обеспечить коммутаторам возможную в сигнале, информацию ПУО, информацию ность выбора соединений или распределить элементов сети, рабочие команды и/или свою выбор между элементами сети и коммутаторами собственную маршрутную логику для осуществлеНапример, ПУС 350 может выбрать лишь нескольния выбора по вызову Информацию элементов ко элементов сети и соединений и обеспечить сети и рабочие команды можно вызывать в ПУС коммутаторам возможность выбора нескольких или передавать по стандартным линиям передачи элементов сети и соединений ПУС 350 может данных выбрать лишь узкополосные коммутаторы и обеспечить широкополосным коммутаторам возможВ одном конкретном варианте воплощения, ность выбора широкополосных коммутаторов, выбор характеристики сети будет включать в себя которые составят канал связи ПУС 350 может выбор кода сети Коды сети - это логические адтакже выбрать другие характеристики сети, такие, реса элементов сети Одним таким кодом являеткак приложения и команды управления ся код адресата, который облегчает выход из сисСогласно одному из вариантов выполнения, ПУС 350 будет выбирать узкополосные коммутаторы для обработки конкретных вызовов и порты для вывода цифровых сигналов (ВЦС (DSO)) на тех коммутаторах, которые будут принимать эти вызовы Широкополосные коммутаторы выберут широкополосные коммутаторы и широкополосные соединения с портом ВЦС Ограничиваясь возможностями, представленными на фиг 3, ПУС 350 может выбирать либо узкополосный коммутатор 370, либо узкополосный коммутатор 375 для обработки вызова В предположении, что ПУС 350 выбирает узкополосный коммутатор 370, он может также выбрать порт ВЦС на узкополосном коммутаторе 370 для приема соединения Затем ПУС 350 должен послать сигнал на широкополосный коммутатор 360 через посредство взаимодействующего блока 361 для продолжения канала связи к выбранному порту ВЦС на узкополосном коммутаторе 370 Широкополосному коммутатору 360 должен быть предоставлен выбор используемых широкополосных коммутаторов и соединений из возможных маршрутов Если предположить, что выбран маршрут непосредственно к широкополосному коммутатору 364, то широкополосный коммутатор 360 должен продолжить канал связи к этому коммутатору Широкополосный коммутатор 360 должен также передать сигнал на широкополосный коммутатор 364 канала связи Широкополосный коммутатор 364 должен продолжить канал связи через мультиплексор 382 с доступом в заданный порт ВЦС на узкополосном коммутаторе 370 Это достигается соответствующими соединениями с темы 310 телефонной связи Код адресата, как правило, отображает элемент сети, который соединен с коммутатором ИКМесТС По мере выбора адресата, ПУС 350 посылает сигнал на широкополосный коммутатор 364 с его возможностями выбора, и канал связи будет соответственно продолжен через широкополосную сеть В данном примере это могут быть широкополосный коммутатор 366 и мультиплексор 386 Канал связи должен быть продолжен к заданному порту на коммутаторе 335 ИКМесТС Как правило, это включает в себя занятие соединения коммутатора ИКМесТС, производимое ИКМежТС Согласно одному из вариантов осуществления, когда бы широкополосный коммутатор 366 ни продолжал канал связи к мультиплексору 386, он запрограммирован на передачу сигнала в ПУС 350, которым было выбрано широкополосное соединение Это позволяет ПУС 350 отслеживать конкретный порт ВЦС на коммутаторе ИКМесТС, который был занят ПУС 350 должен послать сигнал на коммутатор 335 ИКМесТС через ППС 345 и коммутатор 335 ИКМесТС поступающего вызова на заданное соединение ВЦС Коммутатор 335 ИКМесТС должен продолжить канал связи ко второму пункту 330 Из приведенного выше описания можно увидеть, что настоящее изобретение позволяет использовать в телефонной сети узкополосную сеть для осуществления коммутации вызовов За счет использования мультиплексоров для преобразования вызовов и ПУС для анализа передачи сигналов вызова, эта широкополосная сеть остается прозрачной для сетей других компаний Примером 45340 22 21 такого прозрачного устройства сопряжения являкоторый подключен непосредственно к процессоется устройство сопряжения между сетью инфорру в коммутаторе Этот процессор управляет коммационных каналов местной телефонной сети мутационной матрицей в коммутаторе по сигна(ИКМесТС) и сетью информационных каналов лам вызова, обработанным пунктом вызова международной телефонной сети (ИКМежТС) Таким образом, как правило, имеется взаимно Аналогично, сеть может быть прозрачной если она однозначное соответствие пункта вызова для каразвернута только в части сетевой инфраструктуждого коммутатора и матрицы ры одной кампании ПУС не подключен непосредственно ни к одному коммутатору, ни к одному коммутационному В указанном выше конкретном варианте воцентральному процессору (КЦП), ни к одной комплощения, ИКМесТС занимает порт ВЦС ИКмутирующей матрице Наоборот, ПУС обладает МежТС и посылает сигналы в ППС ИКМесТС способностью управления множеством коммутаМультиплексор и ПУС преобразует вызов и должторов Таким образом, ПУС может управлять мноным образом анализирует сигнал вызова Никакие гочисленными коммутационными матрицами пуизменения в системах информационных каналов, тем передачи сигналов вызова многочисленных таких, как ИКМесТС и ИКМежТС, не требуется пунктов вызова Кроме того, узкополосный коммутатор принимает вызов и сигнал в его собственном формате и ПУС может быть заключен в других устройсткоммутирует вызов Хотя коммутатор может «повах телефонной связи, даже - в коммутаторах думать», что вызов направляется по магистральХотя ПУС, прежде всего, может отличаться от ному каналу к другому узкополосному коммутатокоммутационного ЦП на основании физического ру, вызов фактически направляется обратно в местоположения, это вовсе не обязательно Коммультиплексор и широкополосный коммутатор, мутационный ЦП получает информацию из пункта который этот вызов послал Узкополосный коммувызова и управляет матрицей одного коммутатотатор используется для применения особенностей ра Несколько коммутаторов распределяют матобработки к вызову, т е - для фиксации оплаты, рицу по разным физическим местоположениям, но маршрутизации и т д Широкополосная сеть исЦП управляет каждой матрицей на основании инпользуется для образования физической части формации, полученной из одного пункта вызова соединения вызова ПУС может использовать инЭта информация не является вызовом формацию обработки вызова узкополосного комВ отличие от этого, ПУС принимает вызов и мутатора для осуществления выбора способен вызывать другие элементы сети Он может связаться с многочисленными пунктами вызоПУС выполняет много функций Согласно одва Эти пункты вызова предоставляют информаному из вариантов осуществления, он принимает цию коммутационным ЦП, которые управляют вызов из первого пункта или ИКМесТС и вырабакоммутационными матрицами За счет вызова тывает соответствующие сигналы в соответствии многочисленных пунктов вызова, ПУС имеет возс выбором управления связью, который он сдеможность управлять матрицами многочисленных лал, ПУС может выбирать элементы сети, такие, коммутаторов на основании передачи сигналов как коммутаторы, специальные процессоры или вызова и другой информации, которую ПУС полукоды сети ПУС может выбрать соединения, такие, чает Для обеспечения работоспособности ПУС как цепи и порты ВЦС ПУС может выбрать реалисоединения канала связи не требуются зацию конкретных приложений телефонной связи для канала связи ПУС может выбрать конкретные Основные возможности одного из вариантов команды управления для конкретных устройств ПУС показаны на фиг 4 ПУС 450 содержит инПУС также может принимать информацию от татерфейс 460, транслятор 470, оперативно соедиких объектов, как ПУО, средства оперативного ненный с интерфейсом 460, процессор 480, опеуправления или коммутаторы, для получения поративно соединенный с транслятором 470, и ЗУ мощи при осуществляемом им выборе 490, оперативно соединенное с процессором 480 ПУС - это система обработки, и ввиду этого Функции ПУС 450 заключаются в том, чтобы специалистам в данной области техники известно, физически соединить линии связи от других устчто такие системы могут быть заключены в одном ройств, таких, как ППС, коммутаторы, ПУС и сисустройстве или распределены по нескольким усттемы оперативного управления Функции интерройствам Кроме того, в целях резервирования фейса 460 заключаются в том, чтобы принять может оказаться желательным использование сигналы, поступающие по этим линиям связи, и большого количества устройств с перекрывающипередать их в транслятор 470 Интерфейс 460 мися возможностями Настоящее изобретение также способен передавать вызов из транслятора охватывает и эти видоизменения Одной такой 470 на линии связи для его дальнейшей передачи оперативной системой могли бы быть многочисТранслятор 470 принимает сигналы вызова от ленные пары ПУС, регионально размещенные в интерфейса 460 и идентифицирует информацию, системе телефонной связи Такая машина была заключенную в сигналах вызова Часто это будет бы одинаково приспособлена и к управлению свяосуществляться путем идентификации известного зью В качестве одного примера устройства ПУС поля в заданном сообщении вызова Например, можно было бы назвать «Тандем СиЭлЭкс», транслятор 470 может идентифицировать код исимеющую конфигурацию, соответствующую этому ходного пункта (КИП (ОРС)), код пункта назначеописанию настоящего изобретения ния (КПН (DPC)), код идентификации цепи (КИЦ (CIC) ) в сообщении СВ7, и передавать модифиПункт вызова обрабатывает вызов для коммуцированное сообщение СВ7 в интерфейс 460 для татора Коммутаторы, используемые для направдальнейшей передачи В трансляторе 470 должна ления вызовов, как правило, имеют пункт вызова, 23 45340 24 быть предусмотрена возможность управления ное управление позволяет обслуживающему перформатами, которые ему будут встречаться Присоналу системы программировать ПУС Примером мерами являются форматы СВ7 и Си7 такого управления может быть принятие управляющего решения об изъятии конкретного элеПроцессор 480 принимает информацию вызомента сети Оперативное управление должно ва из транслятора 470 и делает выбор, посредстобеспечивать возможность изъятия такого элевом которого осуществляется управление связью мента из процесса выбора Это включает в себя выбор элементов сети и/или соединений, которые составляют канал связи Как ПУС обрабатывает принятую информацию, правило, выбор производится путем просмотра как показано в прямоугольнике 515 Обработка таблиц и запросов ПУО Ввод таблиц и генериротакже охватывает использование запрограммирование запросов осуществляется на основании ванных команд в ПУС и может даже включать в информации, идентифицированной транслятором себя использование информации, извлеченной из 470 Просмотр таблиц и поиск информации ПУО удаленной базы данных, такой, как ПУО После дают новую информацию вызова Новая инфорэтого осуществляется выбор, как показано в прямация передается в транслятор, 470 для составмоугольнике 520 Этот выбор задает характериления соответствующих сигналов, подлежащих стики сети, такие, как элементы сети и/или соедипередаче Для осуществления выбора можно такнения Как указано выше, ПУС может выбирать же использовать алгоритмическое решение Протолько часть характеристик сети и позволять пункцессор 480 также обрабатывает различные сообтам или коммутаторам выбирать остальные хащения о состоянии и сигналы о неисправностях от рактеристики Следует подчеркнуть, что инфоркоммутаторов и других элементов сети Возможен мация, используемая при обработке не сводится к также прием сигналов оперативного управления той, которая перечислена, и что специалистам в Эту информацию можно использовать для обновданной области техники известна другая полезная ления просматриваемых таблиц или алгоритмов информация, которую можно послать в ПУС выбора Память 490 используется процессором Как только характеристики выбраны, ПУС бу480 для запоминания программ, информации и дет посылать сигнал в пункты и используемые по таблиц выбору элементы сети В прямоугольнике 525 составляются сигналы управления элементами сети, На фиг 5 изображена блок-схема алгоритма соответствующими выбранным характеристикам работы ПУС для одного из вариантов осуществсети ления настоящего изобретения Последовательность начинается с того, что ПУС принимает разЭти сигналы передаются в соответствующие личные типы информации Прямоугольник 500 элементы сети в прямоугольнике 535, что, как обозначает прием сигнала из первого пункта в правило, скажется при установлении канала связи ПУС Этот сигнал может иметь любой формат, через элементы сети и соединения Можно провонапример, формат СВ7 или формат широкополосдить и другие операции, такие, как введение и ного вызова Сигнал может пройти через ППС от осуществление процедуры управления Кроме ИКМесТС по линии вызова, или может также быть того, как показано в прямоугольниках 530 и 540, сигналом, переданным непосредственно отдельсоставляются сигналы и посылаются в пункты Как ным абонентом сети Сигнал содержит информаправило, новые сигналы, генерируемые ПУС, поцию о запрашиваемом канале связи Примером сылаются на элементы сети или в многочислентакой информации является тип сообщения, котоные пункты вызова Эти новые сигналы могут быть рый указывает назначение сообщения Другим теми же самыми, однако, обычно посылают разпримером такой информации является установочные вызовы в разные элементы сети, которые ная информация, такая, как параметр обслуживамогут использоваться в качестве части канала ния транзитной сети, пропускная способность шисвязи рокополосного канала, характер адреса, категория На фиг 5 представлена последовательность, вызывающей стороны, статус ограничения предкоторую ПУС реализует в одном из конкретных ставления адреса, значение параметра выбора вариантов осуществления для управления связью информационного канала и значение параметра и установления канала связи от первого пункта до кода услуги Другая информация может быть укавторого пункта через элементы сети и соединезателем сети или указателем услуги Специалиния На фиг 6 и 7 представлена аналогичная постам в данной области техники известны подобследовательность, и эти чертежи соответствуют ные типы информации контексту информационного канала международной телефонной сети (ИКМежТС), аналогично тоПУС может также получить доступ к другим му, который представлен на фиг 3 ИКМежТС типам информации Элементы сети, такие как принимает соединения ВЦС и вызов ВС через и коммутаторы, могут снабжать ПУС информацией, ИКМесТС и использует широкополосную систему как показано в прямоугольнике 505 Эта информадля установления значительной части канала свяция позволяет ПУС выбирать элементы сети и зи соединения на основании условий сети Примерами возможных типов такой информации могут На фиг 6 изображена последовательность быть управляющие сообщения, нагрузка, условия действий ПУС в варианте настоящего изобретеошибок, сигналы о неисправностях или сведения о ния, когда канал связи устанавливается от ИКнезагруженных цепях ПУС может также снабжать МесТС к узкополосному коммутатору в ИКМежТС информацией элементы сети В прямоугольнике 600 показано, что сообщение СВ7 принимается от ИКМесТС, который содержит Прямоугольник 510 показывает, что можно узел передачи сообщений (УПС (МТР)) и абонентобеспечить оперативное управление Оператив 25 45340 26 ский узел интегрального обслуживания (АУИО) ке 635 Как упоминалось выше, в широкополосных Специалисты в данной области техники осведомкоммутаторах могут использоваться взаимодейстлены о том, что УПС содержит код исходного вующие блоки для обработки вызовов Как правипункта (КИП) и код пункта назначения (КПН) Эти ло, широкополосные коммутаторы будут исполькоды пунктов определяют конкретные пункты вызовать внутренние таблицы для выбора зова в сети и, как правило, связаны с коммутатоширокополосных соединений на основании инром А если так, то КИП и КПН определяют часть формации, заключенной в сигнале, поступающем требуемого канала связи из ПУС Такая информация может идентифицировать существующую протяженность канала связи Когда канал связи продолжается в сеть ИКи задавать узкополосный коммутатор и порт ВЦС МежТС, КИП обозначает коммутатор ИКМесТС, на этом коммутаторе, которому следует продолкоторый соединен с ИКМежТС (позиция 325 на жить канал связи Таблицы следует вводить с фиг 3) Ранее КПН обозначал узкополосный комэтой информацией, и они должны давать возможмутатор, который ИКМесТС должен подключить ность выбора конкретного широкополосного содля вызова в ИКМежТС В этом конкретном вариединения, подлежащего использованию Широкоанте осуществления КПН может обозначать конполосные коммутаторы, расположенные вдоль кретный узкополосный коммутатор из перспективы канала связи, могут также принимать аналогичные ИКМесТС, но ПУС на самом деле выбирает факсигналы от ПУС и использовать аналогичные табтически используемый узкополосный коммутатор лицы Вместо этого, широкополосные коммутатоСоединение из ИКМесТС принимает мультиплекры, расположенные вдоль канала связи, могут сор или широкополосный коммутатор, а на узконуждаться только во вводе внутренней таблицы с полосный коммутатор помощью входящего широкополосного соединеАУИС содержит код идентификации цепи ния и обеспечивать новое широкополосное со(КИЦ), который обозначает порт ВЦС, который единение, на которое распространяется канал занимает ИКМесТС Ранее порт ВЦС выполнялся связи на узкополосном коммутаторе, но в данном варианте осуществления настоящего изобретения Специалистам в данной области техники изпорт ВЦС фактически находится на мультиплеквестны широкополосные системы, которые могут соре делать это Широкополосный вызов рассматривается в нижеследующих первоисточниках - ITU-TS В прямоугольнике 605 показано, что ПУС моReccomendations Q 2660, «B-ISDN, B-ISUP to Nжет принимать информацию о статусе от узкопоISUP Interworkmg» Q 2762 «B-ISDN, B-ISDN User лосных коммутаторов Эти сообщения включают в Part - General Functions of Messages», Q 2763 «Bсебя данные об оперативных измерениях ISDN, B-ISDN User Part -Formats and Codes», (ОИ(ОМ)) и информацию о занятости ЦП Данные Q 2764 «B-ISDN, B-ISDN User Part -Basic Cell ProОИ включают в себя статус использования магиcedures», Q 2730 «B-ISDN, B-ISDN User Part стральных каналов коммутаторов, который указыSupplementary Services», Q 2750 «B-ISDN, B-ISDN вает ПУС, какие порты ВЦС имеются в наличии на User Part to DSS2 Interworkmg Procedures», и узкополосных коммутаторах Сведения о занятоQ2610 «Usage of Cause and Location in B-ISDN сти ЦП указывают ПУС конкретную коммутационUser Part and DSS2» ную нагрузку каждого узкополосного коммутатора В прямоугольнике 610 показано, что ПУС может По крайней мере, согласно одному варианту также принимать информацию о статусе от узкоосуществления широкополосные коммутаторы полосных коммутаторов, указывающую какие сооснащены взаимодействующими блоками вызова единения не заняты Эта информация позволяет Эти блоки переводят сообщения из формата СВ7 ПУС задавать и балансировать маршрут через в формат сообщений СВПИЦСИО В таком слуширокополосные коммутаторы, если это требуетчае, ПУС может передавать сообщения СВ7 на ся Как уже упоминалось при описании других ваширокополосные коммутаторы, которые могут риантов осуществления, этот выбор может быть надлежащим образом преобразовывать сигналы предоставлен широкополосным коммутаторам Взаимодействие рассматривается в первоисточнике ITU-TS Recomendation Q 2660, «B-ISDN, BПУС обрабатывает принятую информацию, ISUPto N-ISUP Interworkmg» как показано в прямоугольнике 615 Специалистам в данной области техники представляется известСогласно одному из вариантов осуществления ной и другая информация, которая могла бы окаширокополосные коммутаторы могут выбирать заться полезной в этом контексте В результате реально существующее виртуальное соединение обработки, как правило, выбираются узкополосчерез мультиплексор к порту ВЦС Указанный ный коммутатор и канал ВЦС на этом коммутатопорт ВЦС может быть на узкополосном коммутаре, как показано в прямоугольнике 620 Выбранторе или в пункте, таком как ИКМесТС В этом ный узкополосный коммутатор может быть случае ПУС не нужно выбирать порт ВЦС, порасположен близко от ИКМесТС или находиться в скольку это должен был сделать широкополосный широкополосной сети ПУС определяет, какой коммутатор Внутренние таблицы широкополосузкополосный коммутатор будет обрабатывать ных коммутаторов должны быть запрограммировызов Это делает узкополосные коммутаторы ваны на переключение, когда конкретный широковиртуально взаимозаменяемыми полосный коммутатор соединился с конкретными широкополосными соединениями Это могут быть В прямоугольнике 625 показано, что сигнал, соединения с портом ВЦС на узкополосном комуказывающий эти варианты выбора, генерируется мутаторе или в любом заданном пункте После и посылается в соответствующие широкополоспереключения широкополосный коммутатор долные коммутаторы, изображенные в прямоугольни 27 45340 28 жен послать сигнал в ПУС о широкополосном соное узкополосным коммутатором после обработки единении, которое он использовал ПУС должен вызова, принимается ПУС, как показано в прямовнедрить эту информацию в сигнал, который он угольнике 700 Здесь КИЦ обозначает порт ВЦС, посылает на узкополосный коммутатор или в заот которого канал связи проходит к узкополосному данный пункт Предпочтительно, чтобы ПУС выкоммутатору Поскольку этот порт соединен с бирал порт ЦВС на выбранных узкополосных коммультиплексором соответствующими соединемутаторах и чтобы широкополосные коммутаторы ниями, ПУС может определить, какое соединение имели возможность выбирать широкополосное канал связи использует для возврата к широкопосоединение вне сети (через мультиплексор) и полосному коммутатору сылать в ПУС сигнал о своем выборе ПУС может также принимать информацию о статусе от широкополосных коммутаторов, как Сообщение СВ7 из ИКМесТС информировало показано в прямоугольнике 705 Эта информация ПУС о том, какой порт ВЦС был занят (КИЦ), на позволяет ПУС выбирать широкополосные соедикаком устройстве ИКМежТС (КПН) и каким коммунения, если это требуется Как было показано татором ИКМесТС (КИП) Отслеживая порт ВЦС, выше, широкополосные коммутаторы будут исПУС идентифицирует соединение, используемое пользовать внутренние таблицы для выбора шиканалом связи для доступа к широкополосному рокополосных соединений на основании инфоркоммутатору (позиция 360 на фиг 3) ПУС снабмации, заключенной в сигнале, полученном из жает широкополосную сеть надлежащими вызоПУС Такая информация может соответствовать вами для продолжения канала связи от этого комоконечному коммутатору или коммутатору ИКмутатора до выбранного узкополосного МесТС, к которому должен проходить канал связи коммутатора, как показано в прямоугольнике 635 Как показано в прямоугольнике 710, ПУС примеВ прямоугольнике 630 показано, что ПУС соняет обработку и выбирает надлежащий пункт ставляет сообщение ВС7 на основании выбора, назначения для широкополосной сети с целью касающегося узкополосного коммутатора Спосопродолжения канала связи, как показано как покабы составления сообщений в формате ВС7, такие, зано в прямоугольнике 715 ПУС может использокак ответвление и вставка, известны в данной обвать новый КПН, представленный узкополосным ласти техники Вставляется новый КПН, который коммутатором, для идентификации пункта назнабудет обозначать порт ВЦС на том коммутаторе, чения для широкополосного канала связи который выбран ПУС Сообщение ВС7 посылается в узкополосный коммутатор, показанный в пряВ прямоугольнике 720 показано, что генеримоугольнике 640 Как таковой, канал связи прохоруются сигналы, отражающие этот выбор, и они дит от ИКМесТС через широкополосную сеть к посылаются на соответствующие широкополосузкополосному коммутатору, и этот узкополосный ные коммутаторы, как показано в прямоугольнике коммутатор уведомляется о входе в него канала 725 Как отмечалось выше, широкополосный комсвязи Другая часть сообщения СВ7 содержит инмутатор может переключаться и посылать сигнал формацию вызова, включающую в себя информав ПУС, когда он использует конкретные соединецию об автоматическом определении номера ния Это должно происходить в случае соедине(АОН (ANI)) и информацию службы определения ния через мультиплексор с коммутатором ИКнабранного телефонного номера (COHTH (DNIS)) МесТС ПУС принимает этот сигнал, как показано Эту информацию поставляет ИКМесТС и она сов прямоугольнике 730, и он используется для держится в сообщении ВС7, посылаемом на узкоидентификации порта ВЦС В прямоугольнике 735 полосный коммутатор показано, что составляется сообщение ВС7, в котором КИЦ будет идентифицировать это соедиУзкополосный коммутатор использует эту иннение ВЦС на коммутаторе ИКМесТС (позиция формацию вместе со своими собственными про335 на фиг 3) Вместо этого, порт ВЦС может быть граммами для коммутации вызова Эта коммутавыбран ПУС и сигнал с него может поступать на ция может включать в себя коммутацию широкополосный коммутатор Передача сигнала в различных программ и удаленных баз данных ИКМесТС изображена в прямоугольнике 740 Узкополосный коммутатор выбирает новый КПН на основании этой обработки Он подключит вызов к новому порту ЦВС Ранее этот порт был соединен с магистральным каналом, подключавшимся к следующему узкополосному коммутатору при реализации сценария маршрутизации вызова Однако, в настоящем изобретении порт ВЦС соединен через мультиплексор с широкополосным коммутатором Узкополосный коммутатор поместит новый КПН с сообщение СВ7 Наряду с новым КПН, новый КИЦ, идентифицирующий новую цепь ВЦС, и новый КИП, обозначающий сам узкополосный коммутатор, помещаются в сообщение СВ7 и посылаются в ПУС На фиг 7 изображена последовательность действий ПУС, когда канал связи проходит от выбранного узкополосного коммутатора к пункту вне ИКМежТС в одном конкретном варианте настоящего изобретения Сообщение СВ7, генерирован Из фиг 6 и 7 видно, что показанная последовательность демонстрирует процедуры, которым может следовать ПУС для приема вызова из ИКМесТС и осуществления выбора, управляющего связью через посредство сети ИКМежТС ПУС имеет возможность использовать маршрутизацию фиксацию оплаты и признаки обслуживания узкополосного коммутатора, но по-прежнему имеет и возможность использовать широкополосную сеть для создания значительной части канала связи На фиг 8 изображена блок-схема алгоритма обработки сигналов ПУС согласно одному конкретному варианту осуществления изобретения В прямоугольнике 800 показано, что ПУС выбрал сигнал СВ7 В ромбе 805 показано, что ПУС определяет тип сообщения Если сообщение не является сообщением вызова, оно направляется или используется для обновления памяти ПУС, если 29 45340 30 это приемлемо, как показано в прямоугольнике ный номер, время суток, занятость ЦП, статус 810 Специалистам в данной области техники изкоммутатора, статус магистрального канала, аввестны сообщения, не являющиеся сообщениями томатическое распределение вызовов, оперативвызова, например, сообщения о заполнителе или ное управление, условия ошибок, сигналы о неисуправляющие сообщения Если сообщение СВ7 правностях системы, запросы абонентов и статус является сообщением вызова, производится проэлементов сети верка, является ли оно сообщением начального Например, если определенный коммутатор адреса (СНА (IAM)), как показано в ромбе 815 нужно изъять из эксплуатации, его просто замеСообщения вызова и СНА известны специалистам няют в таблице подходящими заместителями в данной области техники Если сообщений являЗатем коммутатор эффективно изымают из обется СНА, используется информация, полученная служивания, потому что его больше никогда не при автоматическом определении номера (АОН), выберут Если загрузка определенного коммутадля аттестации вызова, как показано в ромбе 820 тора из ЦП достигает порогового уровня, его приАттестация АОН осуществляется путем просмотра сутствие в таблице можно сократить и распредетаблиц и известна в данной области техники Если лить нагрузку на другие коммутаторы вызов не аттестован, канал связи оканчивается, В другом примере, если наступил час пик в рекак показано в прямоугольнике 825 Как только гионе А, таблицы могут выделять элементы сети в определено СНА с аттестованным АОН, вводится регионе В для обработки вызова Это можно осутаблица, которая выдает комбинацию КИП-КПНществить путем добавления кода зоны или ввода КИЦ, как показано в прямоугольнике 830 Специанабранного номера, а также ввода времени суток листу в данной области техники известно, что тав таблицу Для вызовов, параметр которых измекая таблица может принимать множество форм нен с КИП в регионе А на код зоны или набранный Одним примером является задание таблицы с номер в регионе В, можно выбрать узкополосный каждой комбинацией КИП-КПН-КИЦ на одной стокоммутатор в регионе В Как таковой, КПН, выданроне Таблица вводится с использованием КИПный таблицей за этот отрезок времени должен КПН-КИЦ поступающего СНА После осуществлеотражать узкополосный коммутатор региона В ния ввода посредством таких полей таблица выКроме того, в случае вызовов, параметр которых дает новую комбинацию КИП-КПН-КИЦ, которую изменен с КИП в регионе В на код зоны или наможно ввести в сообщение СВ7 и послать в комбранный номер в регионе А, таблица должна мутационную сеть, как показано в прямоугольнике представить КПН узкополосного коммутатора ре835 Коммутационная сеть имеет возможность гиона В использовать эту информацию для создания соВ предпочтительном конкретном варианте единений осуществления сообщения типа СНА должны заставлять ПУС запрашивать ПУО, элемент данных, Как только сигнал СНА обработан, можно обили базу данных для поддержки ПУО должен отрабатывать последующие сообщения СВ7 с повечать на запрос с помощью таблиц, как было мощью отдельной таблицы просмотра КИЦ, ввопоказано выше Ответы следует посылать в ПУС и димой с использованием КИЦ, как показано в использовать при формировании вызовов Затем прямоугольнике 840 Следующие сообщения, таПУС должен обрабатывать последующие сообщекие, как завершения адреса, ответ, отбой и зания с помощью таблицы КИЦ Примером такой вершение отбоя можно обрабатывать путем ввеподдержки для ПУС может быть запрос ПУО в дения таблицы КИЦ с использованием КИЦ в этих ответ на получение сообщения типа СНА Запрос сигналах о сообщениях, не являющихся СНА Для может включать в себя КИП, КИЦ, КПН и код зоны сигналов, направленных в первый пункт, таблица или набранный номер ПУО может использовать выдает первый КИП, который используется в каэту информацию для выбора характеристик сети и честве КПН Кроме того, следующие сообщения из обойти перегруженные регионы, как описано выше первого пункта попадают в таблицу КИЦ с испольв примере с перегруженным регионом Например, зованием своих КИЦ, а таблица выдает КПН, раПУО должен поддерживать таблицы комбинаций нее выбранный СПУ для обработки СНА Таблица КИП - код набранной зоны - время суток, которые КИЦ постоянно обновляется для отражения текудолжны выдавать новый КПН и КИЦ Это предпощей обработки, как показано в прямоугольнике лагает, что час пик в регионе соответствует вре845 Таким образом, СПУ имеет возможность эфмени суток, но можно привлекать и другие фактофективно обрабатывать сообщения, не являюры и выходные параметры щиеся СНА, поскольку только эти сигналы необходимы для отражения результатов предыдущего Согласно одному из вариантов осуществления выбора СНА можно использовать набранный номер или код зоны для выбора нового КПН, и можно помещать При использовании таблицы КИЦ в случае соотметки времени в вызов Это может ограничить общений, не являющихся СНА, есть исключения таблицы вводом комбинации КИП - код набранной Одним примером мог бы быть случай, когда дозоны, которые дают новый КПН и КИЦ В этом пускается новое соединение после отбоя В этом случае могут даже не понадобиться узкополосные случае нужно следовать процедурам СНА коммутаторы, поскольку можно применять фиксаСпециалистам в данной области техники изцию оплаты с помощью меток времени Затем вестны многочисленные факторы, которые можно ПУС может непосредственно направлять вызов, использовать для разработки и загрузки таблиц используя только широкополосную сеть Это осоТаблицы могут выдавать различные комбинации бенно уместно в случае вызовов известной телеКИП-КПН-КИЦ на основании многих факторов' фонной службы (POTS), при которых нужно доНекоторыми из этих факторов являются вызван 31 Еще одно преимущество настоящего изобретения заключается в исключении значительной доли портов ВЦС, необходимых на существующих узкополосных коммутаторах В современных вариантах архитектуры узкополосные коммутаторы взаимосвязаны друг с другом Этими соединениями занята значительная доля портов коммутаторов Исключая потребности в соединении коммутаторов друг с другом, можно исключить эти порты Каждый узкополосный коммутатор соединяется только с широкополосной системой Путем балансировки нагрузки с помощью ПУС можно уменьшить количество портов, требуемых на занятых коммутаторах Архитектура в настоящем изобретении не требует наличия дополнительных широкополосных портов, но их можно ввести со значительной экономией затрат по сравнению с узкополосными портами Кроме того, узкополосные коммутаторы больше не передают друг другу сигналы, поскольку все 32 сигналы вызова направляются в ПУС Эта концентрация учитывается при уменьшений требуемого количества портов линий связи вызовов Это уменьшение, возможно, может сказаться в исключении ППС Как упоминалось выше, одним из преимуществ настоящего изобретения является обеспечение возможности взаимозаменяемо привлекать к обработке узкополосные коммутаторы или группы узкополосных коммутаторов ПУС может привлечь любой узкополосный коммутатор к обработке конкретного вызова Это позволяет сети изымать узкополосные коммутаторы из обслуживания, не принимая экстренные меры В свою очередь, это упрощает введение новых услуг в сеть Коммутатор можно изъять из эксплуатации просто путем выдачи из ПУС команды прекращения выбора этого коммутатора Коммутатор можно перепрограммировать и вернуть в эксплуатацию Затем можно таким же образом модернизировать следующий коммутатор, до тех пор, пока все коммутаторы не будут снова введены в эксплуатацию Коммутаторы можно также легко изымать для испытаний разрабатываемых приложений 45340 бавлять только вводимый в таблицы код зоны Как обсуждалось выше, часто соединение будет состоять из двух отдельных процедур соединения Одна из них будет процедурой соединения от начала до выбранного элемента сети Другая процедура использует и преимущества широкополосных систем, и преимущества узкополосных систем Возможности передачи широкополосной сети сочетаются со способностью узкополосной сети использовать ее особенности Например, ПУС может использовать широкополосную сеть, по существу, для установления соединения вызова от исходного пункта до пункта назначения ПУС отводит информационный канал в узкополосную сеть для обработки Узкополосная сеть может использовать особенности, такие, как фиксация оплаты и маршрутизация Сразу же после обработки информационный канал направляется в обратном направлении, в широкополосную сеть для завершения соединения Кроме того, ПУС может использовать информацию маршрутизации, генерируемую узкополосной системой, для направления информационного канала через широкополосную систему к пункту назначения В результате этого, система телефонной связи не должна осуществлять фиксацию оплаты или применять признак маршрутизации «800» для своей широкополосной сети Этого можно достичь потому, что ПУС обеспечивает обеим сетям возможность совместной интеллектуальной работы Эта гибкость в отношении узкополосных коммутаторов также позволяет ПУС балансировать коммутационные нагрузки через сеть в часы пик или в случае массовых вызовов Это исключает потребность внедрения сложной и дорого аппаратуры балансировки нагрузки Вместо программирования нескольких коммутаторов на балансировку самих себя, это можно сделать одной командой ПУС Еще одно преимущество заключается в уменьшении времени установления вызовов В большинстве больших сетей необходимо, чтобы вызов проходил через более, чем два узкополосных коммутатора, расположенных с соблюдением иерархии В одной большой сети используется архитектура со сплошной адресацией (flat architecture), при которой все узкополосные коммутаторы взаимозаменяемы, но это по-прежнему требует, чтобы вызов проходил через два узкополосных коммутатора В настоящем изобретении необходим только один узкополосный коммутатор для каждого вызова Использование широкополосных коммутаторов для установления и завершения вызова дает значительную экономию времени 45340 33 34 172 Фиг. 1 зйа ІЄ7 ІПЛ J Фиг 2 Г. - , . . - .._ ..... ... 35 45340 її IK, 340 ^C1 эао^ 36 3-15^ Гвв HntEKR 1ЇП HKH JZ5 Фиг 3 Й50 ИНТЕРФЕЙС ПРОЦЕССОР 490 ПАМЯТЬ Фиг. 4 37 45340 г ПРИНЯТЬ СИГЯЬДИ S 3 ПУНКТОВ 38 ґ~ а 2-я ВРИЕЯТ!. ОБВСП&ЧЯТЬ ДОСТУП ЙН-tOP НАЦИИ ОТ Э Н К Е Н т и а СЕТИ ОПЕРАТИВКОГО ГПРЬВІЕВВЯ к ЛРОВЕСТИ ЗО ґ ВЫЗРИЬ EH СЕТИ " г j-—535 СОСТАВИТЬ СОСТАВИТЬ СИГНАЛУ ДІЯ ЗІВНБНТОВ СЕТИ сигвыа . ПУЯКТОВ аЕРЕДАТЬ снгиоы a ПУПЕТБ Фиг 5 39 45340 ОБЕСПЕЧИТЬ И0СГУТ1 CQQBULEHJIH Б ФОРНЛТЕ &ВТ ОТ УП TOPOB-QH и ПРИНЯТЬ СООБЩЕНИЯ В «СРИАТЇ ГВ"! ЖЗ ЇГНП,ТШЕ) я АГИО ТКІІД ) 40 ПРИНЯТЬ ИВ4С.РМАЦИВ ОТ ш ктнугьтоп РОВ ССЕДННЕ Г ПРОИЗВЕСТИ ОВРЬЕОТКУ г ВИБРАТЬ УП Ї0МНУТАТ0Р И ПОРТ SUC J а^ї •530 ГЕНЕРИРОВАТЬ СП СИГНЙЛШ, Сасвщвниї в •ОРНАТЕ С В 7 , СОДЕРДІЩЇЕ КИ|) Н КЦЯ И КІШ ЛІ и поет вне ЯЯЯ СОБДИНЕни? ПЄРЕОТЬ ситили m лі сигнмы НІ ЯП KOMHJTliTOPU КОММУТАТОР Фиг 6 45340 41 42 С ОБЕСПЕЧИТЬ ПРИПЯТЬ СООБЩЕНИЕ 3 •ОРМАЇВ СБ7 аостзга' ИЁФОРНАЦИЛ от га коикг от вп ХОИИУТИТОРОВ TMQPft - ЛНИ, КІТЧ, КНЦ СО ПРОВЕСТИ ОБРАБОТКУ Ґ7 СОСТАВИТЬ СИГНАЛЕ ДЛЯ •П КОНКГГАТОРЛ ПРИНЯТЬ СЙГЯАШ Ш КОВДТТАТОРОВ СОЕДИНЕНИЕ IS сост&аить соовавнив в СВ7, кнп, піц и сигвии в ФИГ 7 43 45340 44 ^\ ПРИНЯТЬ сооваввнЕ s BCD ФОРМАТЕ C S 7 ПЇРБДЇИ ^ ^ >-ЕйЯ ВИЗСЖ"? . ЗАБНЩШЬ citraxt ніВВЕСТИ Т Ц І И Ц Г КИЕ Я ЭНЕАТЬ ЫШ ИЛИ ІСЙЕ UtT < ^ сил? I Ъ м во з г 8 3 ' зикпнтъ оеоаоваяив КАНАЛА снази г СОСТАВИТ» w снгкхли ВВЕСТИ ТАЯЯИЕУ И BTJ ахть ЕОВИГ КИП, к нц ХИН Я Фиг 8 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
ДивитисяДодаткова інформація
Автори англійськоюChristy Joseph Michael
Автори російськоюКристи Джозеф Майкл
МПК / Мітки
МПК: H04L 12/24
Мітки: зв'язку, спосіб, електрозв'язку, розширення, системі, каналу
Код посилання
<a href="https://ua.patents.su/22-45340-sposib-rozshirennya-kanalu-zvyazku-u-sistemi-elektrozvyazku.html" target="_blank" rel="follow" title="База патентів України">Спосіб розширення каналу зв’язку у системі електрозв’язку</a>
