Короткочасне ослаблення перешкод в асинхронній бездротовій мережі
Формула / Реферат

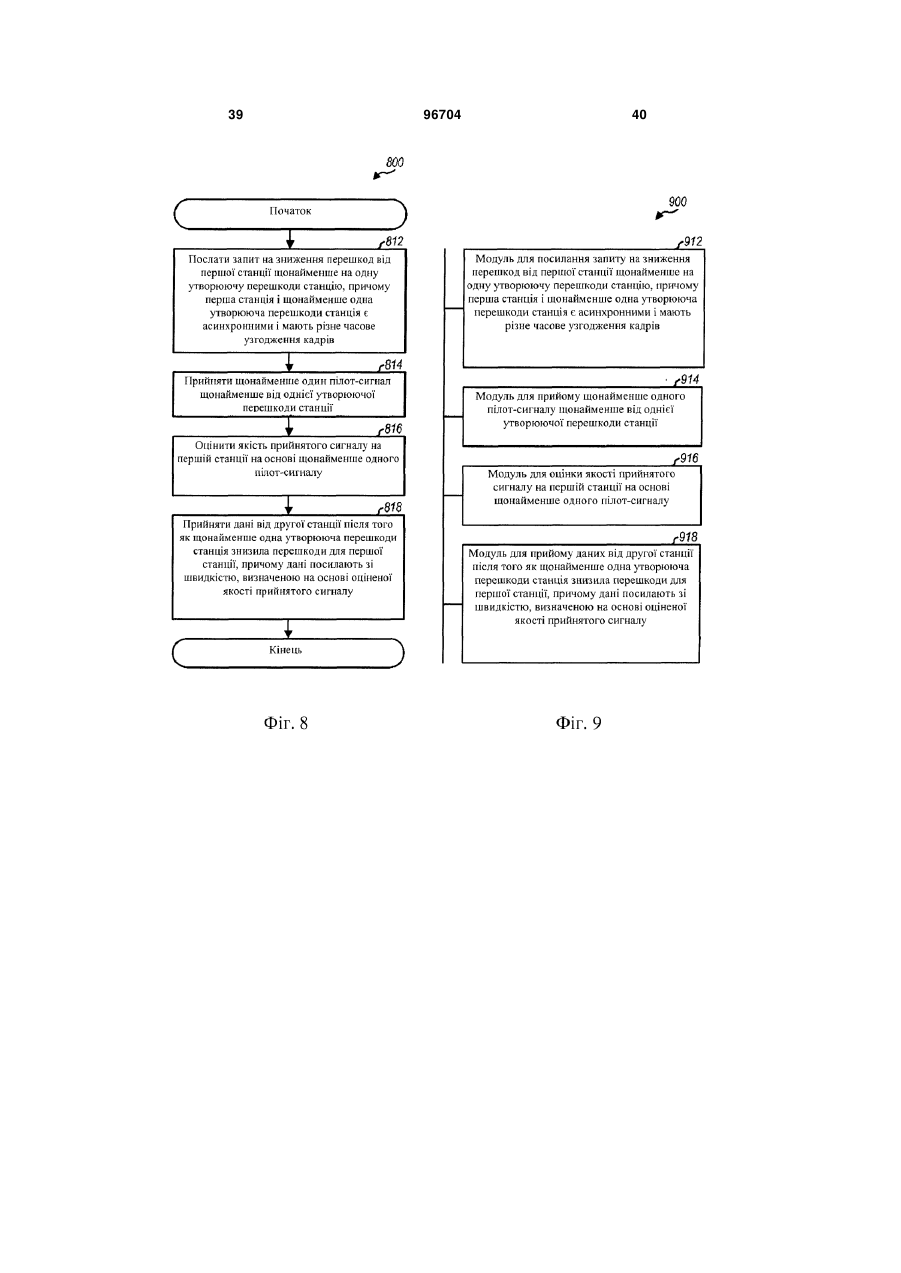

1. Спосіб для бездротового зв'язку, який містить етапи, на яких:
посилають запит на зниження перешкод від першої станції щонайменше на одну створюючу перешкоди станцію, причому перша станція і щонайменше одна створююча перешкоди станція є асинхронними і мають різне часове узгодження кадрів; і
приймають дані від другої станції, після того як щонайменше одна створююча перешкоди станція знизила перешкоди для першої станції.
2. Спосіб за п. 1, який додатково містить етап, на якому:
приймають ініціюючий сигнал ослаблення перешкод від другої станції, і в якому запит на зниження перешкод посилають у відповідь на прийом ініціюючого сигналу ослаблення перешкод.
3. Спосіб за п. 1, який додатково містить етап, на якому:
приймають запит ресурсів від другої станції, і в якому запит на зниження перешкод посилають у відповідь на прийом запиту ресурсів.
4. Спосіб за п. 1, в якому посилання запиту на зниження перешкод містить посилання запиту на зниження перешкод по перших частотних ресурсах, зарезервованих для посилання запиту на зниження перешкод.
5. Спосіб за п. 4, в якому прийом даних містить прийом даних по других частотних ресурсах, асоційованих з першими частотними ресурсами.
6. Спосіб за п. 5, який додатково містить етапи, на яких:
приймають щонайменше один пілот-сигнал, посланий щонайменше однією створюючою перешкоди станцією по третіх частотних ресурсах, асоційованих з другими частотними ресурсами; і
оцінюють якість прийнятого сигналу других частотних ресурсів на основі щонайменше одного пілот-сигналу, при цьому дані посилають другою станцією зі швидкістю, визначеною на основі оціненої якості прийнятого сигналу.
7. Спосіб за п. 1, в якому посилання запиту на зниження перешкод містить етапи, на яких:
визначають набір піднесучих, зарезервованих для посилання запиту на зниження перешкод, і
посилають запит на зниження перешкод на наборі піднесучих.
8. Спосіб за п. 1, в якому посилання запиту на зниження перешкод містить етапи, на яких:
визначають набір піднесучих, зарезервованих для посилання запиту на зниження перешкод,
вибирають піднесучу в наборі піднесучих на основі інформації, що посилається із запитом на зниження перешкод, і
посилають сигнал на вибраній піднесучій для повідомлення запиту на зниження перешкод.
9. Спосіб за п. 8, в якому вибір піднесучої в наборі піднесучих містить вибір піднесучої в наборі піднесучих на основі щонайменше одного з: пріоритету запиту та ідентифікатора першої станції.
10. Спосіб за п. 8, в якому сигнал, що посилається на вибраній піднесучій, містить безперервний по фазі сигнал.
11. Спосіб за п. 1, в якому посилання запиту на зниження перешкод містить етапи, на яких:
визначають набір піднесучих, зарезервованих для посилання запиту на зниження перешкод,
вибирають різні піднесучі в наборі піднесучих в різних символьних періодах на основі коду маяка та інформації для посилання із запитом на зниження перешкод, і
посилають сигнал маяка на різних піднесучих в різних символьних періодах для повідомлення запиту на зниження перешкод.
12. Спосіб за п. 1, в якому перша станція є терміналом, друга станція є обслуговуючою базовою станцією, і щонайменше одна створююча перешкоди станція є щонайменше однією створюючою перешкоди базовою станцією.
13. Спосіб за п. 1, в якому перша станція є обслуговуючою базовою станцією, друга станція є терміналом, і щонайменше одна створююча перешкоди станція є щонайменше одним створюючим перешкоди терміналом.
14. Пристрій для бездротового зв'язку, який містить:
щонайменше один процесор, сконфігурований з можливістю посилати запит на зниження перешкод від першої станції щонайменше на одну створюючу перешкоди станцію, і приймати дані від другої станції, після того як щонайменше одна створююча перешкоди станція знизила перешкоди для першої станції, причому перша станція і щонайменше одна створююча перешкоди станція є асинхронними і мають різне часове узгодження кадрів.
15. Пристрій за п. 14, в якому щонайменше один процесор сконфігурований з можливістю приймати запит ресурсів або ініціюючий сигнал ослаблення перешкод від другої станції, і посилати запит на зниження перешкод у відповідь на прийом запиту ресурсів або ініціюючого сигналу ослаблення перешкод.
16. Пристрій за п. 14, в якому щонайменше один процесор сконфігурований з можливістю посилати запит на зниження перешкод по перших частотних ресурсах, зарезервованих для посилання запиту на зниження перешкод, і приймати дані по других частотних ресурсах, асоційованих з першими частотними ресурсами.
17. Пристрій за п. 16, в якому щонайменше один процесор сконфігурований з можливістю приймати щонайменше один пілот-сигнал, посланий щонайменше однією створюючою перешкоди станцією по третіх частотних ресурсах, асоційованих з другими частотними ресурсами, та оцінювати якість прийнятого сигналу других частотних ресурсів на основі щонайменше одного пілот-сигналу, і в якому дані посилають другою станцією зі швидкістю, визначеною на основі оціненої якості прийнятого сигналу.
18. Пристрій за п. 14, в якому щонайменше один процесор сконфігурований з можливістю визначати набір піднесучих, зарезервованих для посилання запиту на зниження перешкод, і посилати запит на зниження перешкод на наборі піднесучих.
19. Пристрій для бездротового зв'язку, який містить:
засіб для посилання запиту на зниження перешкод від першої станції щонайменше на одну створюючу перешкоди станцію, причому перша станція, і щонайменше одна створююча перешкоди станція є асинхронними і мають різне часове узгодження кадрів; і
засіб для прийому даних від другої станції, після того як щонайменше одна створююча перешкоди станція знизила перешкоди для першої станції.
20. Пристрій за п. 19, який додатково містить:
засіб для прийому запиту ресурсів або ініціюючого сигналу ослаблення перешкод від другої станції, в якому засіб для посилання запиту на зниження перешкод містить засіб для посилання запиту на зниження перешкод у відповідь на прийом запиту ресурсів або ініціюючого сигналу зниження перешкод.
21. Пристрій за п. 19, в якому засіб для посилання запиту на зниження перешкод містить засіб для посилання запиту на зниження перешкод по перших частотних ресурсах, зарезервованих для посилання запиту на зниження перешкод, і в якому засіб для прийому даних містить засіб для прийому даних по других частотних ресурсах, асоційованих з першими частотними ресурсами.
22. Пристрій за п. 21, який додатково містить:
засіб для прийому щонайменше одного пілот-сигналу, посланого щонайменше однією створюючою перешкоди базовою станцією по третіх частотних ресурсах, асоційованих з другими частотними ресурсами; і
засіб для оцінки якості прийнятого сигналу других частотних ресурсів на основі щонайменше одного пілот-сигналу, при цьому дані посилають другою станцією зі швидкістю, визначеною на основі оціненої якості прийнятого сигналу.
23. Пристрій за п. 19, в якому засіб для посилання запиту на зниження перешкод містить:
засіб для визначення набору піднесучих, зарезервованих для посилання запиту на зниження перешкод, і
засіб для посилання запиту на зниження перешкод на наборі піднесучих.
24. Машиночитаний носій, що містить виконувані комп'ютером коди, щоб примусити комп'ютер виконувати спосіб для бездротового зв'язку, який містить етапи, на яких:
посилають запит на зниження перешкод від першої базової станції щонайменше на одну створюючу перешкоди станцію, причому перша станція і щонайменше одна створююча перешкоди станція є асинхронними і мають різне часове узгодження кадрів, і
приймають дані від другої станції після того, як щонайменше одна створююча перешкоди станція знизила перешкоди для першої станції.

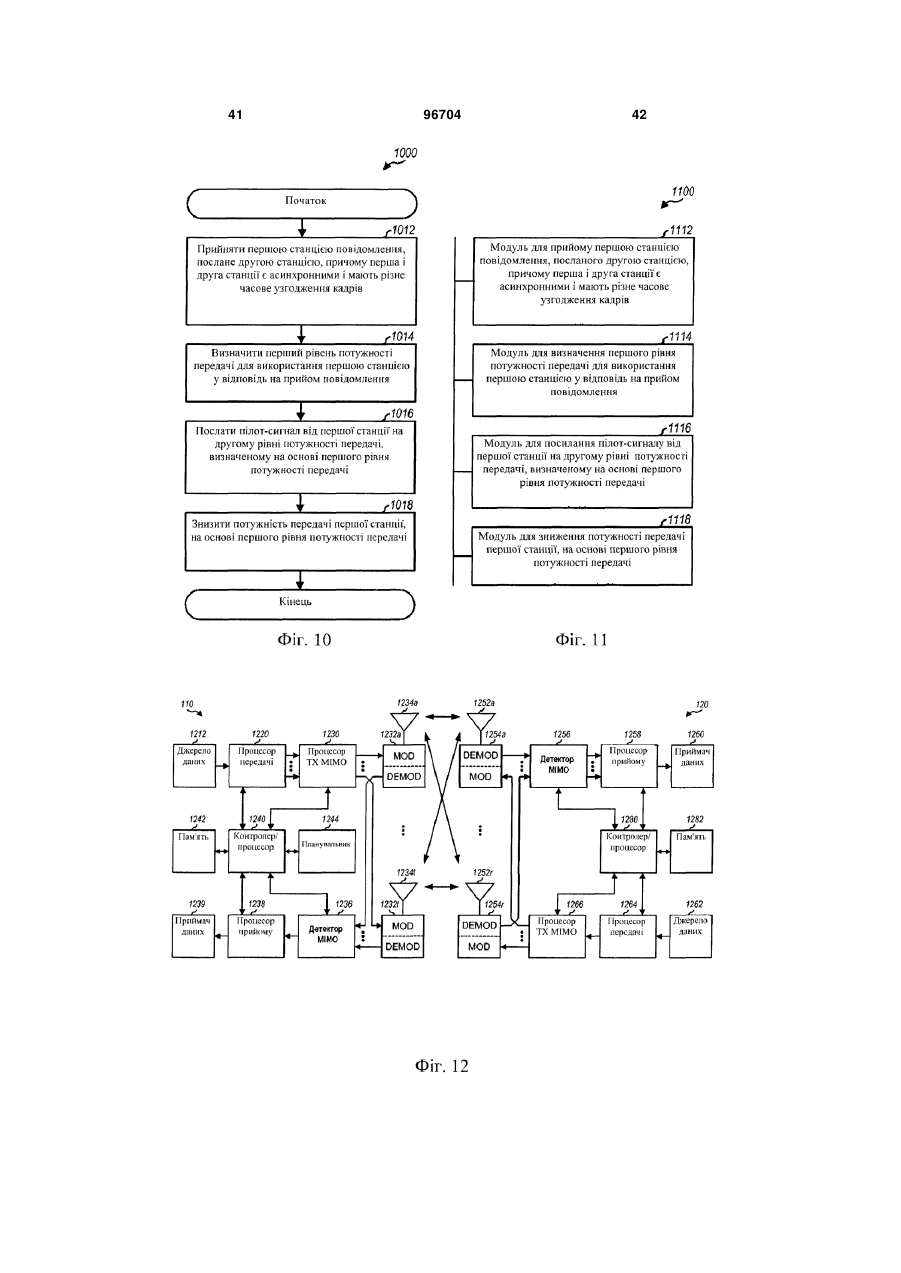

25. Спосіб для бездротового зв'язку, який містить етапи, на яких: приймають на першій станції повідомлення, послане другою станцією, причому перша і друга станції є асинхронними і мають різне часове узгодження кадрів;
визначають перший рівень потужності передачі для використання першою станцією у відповідь на прийом повідомлення; і
посилають пілот-сигнал від першої станції на другому рівні потужності передачі, визначеному на основі першого рівня потужності передачі.
26. Спосіб за п. 25, в якому повідомлення містить запит про можливість передачі першої станції.
27. Спосіб за п. 25, в якому повідомлення містить запит на зниження перешкод.
28. Спосіб за п. 25, в якому прийом повідомлення містить прийом повідомлення на перших частотних ресурсах, зарезервованих для посилання повідомлення, і в якому визначення першого рівня потужності передачі містить визначення першого рівня потужності передачі, щоб використовувати для других частотних ресурсів, асоційованих з першими частотними ресурсами.
29. Спосіб за п. 28, в якому посилання пілот-сигналу містить посилання пілот-сигналу по третіх частотних ресурсах, асоційованих з другими частотними ресурсами.
30. Спосіб за п. 28, який додатково містить етап, на якому:
знижують потужність передачі першої станції по других частотних ресурсах на основі першого рівня потужності передачі.
31. Спосіб за п. 25, в якому посилання пілот-сигналу містить етапи, на яких: визначають набір піднесучих, зарезервованих для посилання пілот-сигналу, вибирають щонайменше одну піднесучу в наборі піднесучих, і посилають пілот-сигнал щонайменше на одній піднесучій.
32. Спосіб за п. 31, в якому посилання пілот-сигналу щонайменше на одній піднесучій містить етапи, на яких:
генерують символи пілот-сигналу на основі коду скремблювання, призначеного першій станції, і
посилають символи пілот-сигналу щонайменше на одній піднесучій.
33. Спосіб за п. 25, в якому посилання пілот-сигналу містить етап, на якому: посилають пілот-сигнал, за допомогою застосування коду скремблювання, призначеного першій станції щонайменше за одним з: часом і частотою.
34. Пристрій для бездротового зв'язку, який містить:
щонайменше один процесор, сконфігурований з можливістю приймати на першій станції повідомлення, послане другою станцією, причому перша і друга станції є асинхронними і мають різне часове узгодження кадрів, визначати перший рівень потужності передачі для використання першою станцією у відповідь на прийом повідомлення, і посилати пілот-сигнал від першої станції на другому рівні потужності передачі, визначеному на основі першого рівня потужності передачі.
35. Пристрій за п. 34, в якому повідомлення містить запит про можливість передачі першої станції або запит на зниження перешкод.
36. Пристрій за п. 34, в якому щонайменше один процесор сконфігурований з можливістю приймати повідомлення на перших частотних ресурсах, зарезервованих для посилання повідомлення, визначати перший рівень потужності передачі, щоб використовувати для других частотних ресурсів, асоційованих з першими частотними ресурсами, і посилати пілот-сигнал по третіх частотних ресурсах, асоційованих з другими частотними ресурсами.
37. Пристрій за п. 34, в якому щонайменше один процесор сконфігурований з можливістю визначати набір піднесучих, зарезервованих для посилання пілот-сигналу, вибирати щонайменше одну піднесучу в наборі піднесучих, і посилати пілот-сигнал щонайменше на одній піднесучій.
Текст
1. Спосіб для бездротового зв'язку, який містить етапи, на яких: посилають запит на зниження перешкод від першої станції щонайменше на одну створюючу перешкоди станцію, причому перша станція і щонайменше одна створююча перешкоди станція є асинхронними і мають різне часове узгодження кадрів; і приймають дані від другої станції, після того як щонайменше одна створююча перешкоди станція знизила перешкоди для першої станції. 2. Спосіб за п. 1, який додатково містить етап, на якому: приймають ініціюючий сигнал ослаблення перешкод від другої станції, і в якому запит на зниження перешкод посилають у відповідь на прийом ініціюючого сигналу ослаблення перешкод. 3. Спосіб за п. 1, який додатково містить етап, на якому: приймають запит ресурсів від другої станції, і в якому запит на зниження перешкод посилають у відповідь на прийом запиту ресурсів. 2 (19) 1 3 та інформації для посилання із запитом на зниження перешкод, і посилають сигнал маяка на різних піднесучих в різних символьних періодах для повідомлення запиту на зниження перешкод. 12. Спосіб за п. 1, в якому перша станція є терміналом, друга станція є обслуговуючою базовою станцією, і щонайменше одна створююча перешкоди станція є щонайменше однією створюючою перешкоди базовою станцією. 13. Спосіб за п. 1, в якому перша станція є обслуговуючою базовою станцією, друга станція є терміналом, і щонайменше одна створююча перешкоди станція є щонайменше одним створюючим перешкоди терміналом. 14. Пристрій для бездротового зв'язку, який містить: щонайменше один процесор, сконфігурований з можливістю посилати запит на зниження перешкод від першої станції щонайменше на одну створюючу перешкоди станцію, і приймати дані від другої станції, після того як щонайменше одна створююча перешкоди станція знизила перешкоди для першої станції, причому перша станція і щонайменше одна створююча перешкоди станція є асинхронними і мають різне часове узгодження кадрів. 15. Пристрій за п. 14, в якому щонайменше один процесор сконфігурований з можливістю приймати запит ресурсів або ініціюючий сигнал ослаблення перешкод від другої станції, і посилати запит на зниження перешкод у відповідь на прийом запиту ресурсів або ініціюючого сигналу ослаблення перешкод. 16. Пристрій за п. 14, в якому щонайменше один процесор сконфігурований з можливістю посилати запит на зниження перешкод по перших частотних ресурсах, зарезервованих для посилання запиту на зниження перешкод, і приймати дані по других частотних ресурсах, асоційованих з першими частотними ресурсами. 17. Пристрій за п. 16, в якому щонайменше один процесор сконфігурований з можливістю приймати щонайменше один пілот-сигнал, посланий щонайменше однією створюючою перешкоди станцією по третіх частотних ресурсах, асоційованих з другими частотними ресурсами, та оцінювати якість прийнятого сигналу других частотних ресурсів на основі щонайменше одного пілот-сигналу, і в якому дані посилають другою станцією зі швидкістю, визначеною на основі оціненої якості прийнятого сигналу. 18. Пристрій за п. 14, в якому щонайменше один процесор сконфігурований з можливістю визначати набір піднесучих, зарезервованих для посилання запиту на зниження перешкод, і посилати запит на зниження перешкод на наборі піднесучих. 19. Пристрій для бездротового зв'язку, який містить: засіб для посилання запиту на зниження перешкод від першої станції щонайменше на одну створюючу перешкоди станцію, причому перша станція, і щонайменше одна створююча перешкоди станція є асинхронними і мають різне часове узгодження кадрів; і 96704 4 засіб для прийому даних від другої станції, після того як щонайменше одна створююча перешкоди станція знизила перешкоди для першої станції. 20. Пристрій за п. 19, який додатково містить: засіб для прийому запиту ресурсів або ініціюючого сигналу ослаблення перешкод від другої станції, в якому засіб для посилання запиту на зниження перешкод містить засіб для посилання запиту на зниження перешкод у відповідь на прийом запиту ресурсів або ініціюючого сигналу зниження перешкод. 21. Пристрій за п. 19, в якому засіб для посилання запиту на зниження перешкод містить засіб для посилання запиту на зниження перешкод по перших частотних ресурсах, зарезервованих для посилання запиту на зниження перешкод, і в якому засіб для прийому даних містить засіб для прийому даних по других частотних ресурсах, асоційованих з першими частотними ресурсами. 22. Пристрій за п. 21, який додатково містить: засіб для прийому щонайменше одного пілотсигналу, посланого щонайменше однією створюючою перешкоди базовою станцією по третіх частотних ресурсах, асоційованих з другими частотними ресурсами; і засіб для оцінки якості прийнятого сигналу других частотних ресурсів на основі щонайменше одного пілот-сигналу, при цьому дані посилають другою станцією зі швидкістю, визначеною на основі оціненої якості прийнятого сигналу. 23. Пристрій за п. 19, в якому засіб для посилання запиту на зниження перешкод містить: засіб для визначення набору піднесучих, зарезервованих для посилання запиту на зниження перешкод, і засіб для посилання запиту на зниження перешкод на наборі піднесучих. 24. Машиночитаний носій, що містить виконувані комп'ютером коди, щоб примусити комп'ютер виконувати спосіб для бездротового зв'язку, який містить етапи, на яких: посилають запит на зниження перешкод від першої базової станції щонайменше на одну створюючу перешкоди станцію, причому перша станція і щонайменше одна створююча перешкоди станція є асинхронними і мають різне часове узгодження кадрів, і приймають дані від другої станції після того, як щонайменше одна створююча перешкоди станція знизила перешкоди для першої станції. 25. Спосіб для бездротового зв'язку, який містить етапи, на яких: приймають на першій станції повідомлення, послане другою станцією, причому перша і друга станції є асинхронними і мають різне часове узгодження кадрів; визначають перший рівень потужності передачі для використання першою станцією у відповідь на прийом повідомлення; і посилають пілот-сигнал від першої станції на другому рівні потужності передачі, визначеному на основі першого рівня потужності передачі. 26. Спосіб за п. 25, в якому повідомлення містить запит про можливість передачі першої станції. 27. Спосіб за п. 25, в якому повідомлення містить запит на зниження перешкод. 5 96704 6 28. Спосіб за п. 25, в якому прийом повідомлення містить прийом повідомлення на перших частотних ресурсах, зарезервованих для посилання повідомлення, і в якому визначення першого рівня потужності передачі містить визначення першого рівня потужності передачі, щоб використовувати для других частотних ресурсів, асоційованих з першими частотними ресурсами. 29. Спосіб за п. 28, в якому посилання пілотсигналу містить посилання пілот-сигналу по третіх частотних ресурсах, асоційованих з другими частотними ресурсами. 30. Спосіб за п. 28, який додатково містить етап, на якому: знижують потужність передачі першої станції по других частотних ресурсах на основі першого рівня потужності передачі. 31. Спосіб за п. 25, в якому посилання пілотсигналу містить етапи, на яких: визначають набір піднесучих, зарезервованих для посилання пілотсигналу, вибирають щонайменше одну піднесучу в наборі піднесучих, і посилають пілот-сигнал щонайменше на одній піднесучій. 32. Спосіб за п. 31, в якому посилання пілотсигналу щонайменше на одній піднесучій містить етапи, на яких: генерують символи пілот-сигналу на основі коду скремблювання, призначеного першій станції, і посилають символи пілот-сигналу щонайменше на одній піднесучій. 33. Спосіб за п. 25, в якому посилання пілотсигналу містить етап, на якому: посилають пілотсигнал, за допомогою застосування коду скремб лювання, призначеного першій станції щонайменше за одним з: часом і частотою. 34. Пристрій для бездротового зв'язку, який містить: щонайменше один процесор, сконфігурований з можливістю приймати на першій станції повідомлення, послане другою станцією, причому перша і друга станції є асинхронними і мають різне часове узгодження кадрів, визначати перший рівень потужності передачі для використання першою станцією у відповідь на прийом повідомлення, і посилати пілот-сигнал від першої станції на другому рівні потужності передачі, визначеному на основі першого рівня потужності передачі. 35. Пристрій за п. 34, в якому повідомлення містить запит про можливість передачі першої станції або запит на зниження перешкод. 36. Пристрій за п. 34, в якому щонайменше один процесор сконфігурований з можливістю приймати повідомлення на перших частотних ресурсах, зарезервованих для посилання повідомлення, визначати перший рівень потужності передачі, щоб використовувати для других частотних ресурсів, асоційованих з першими частотними ресурсами, і посилати пілот-сигнал по третіх частотних ресурсах, асоційованих з другими частотними ресурсами. 37. Пристрій за п. 34, в якому щонайменше один процесор сконфігурований з можливістю визначати набір піднесучих, зарезервованих для посилання пілот-сигналу, вибирати щонайменше одну піднесучу в наборі піднесучих, і посилати пілотсигнал щонайменше на одній піднесучій. Дана заявка заявляє пріоритет попередньої заявки США № 61/040347, озаглавленої «ASYNCHRONOUS LONG-TERM INTERFERENCE AVOIDANCE», поданої 28 березня 2008 року, попередньої заявки США № 61/040481, озаглавленої «ASYNCHRONOUS SHORT-TERM INTERFERENCE AVOIDANCE», поданої 28 березня 2008 року, і попередньої заявки США № 61/076366, озаглавленої «FLEXIBLE MULTICARRIER COMMUNICATION SYSTEM», поданої 27 червня 2008 року, всі передані правонаступнику цього документа, і включені в цей документ за допомогою посилання. Рівень техніки Галузь техніки Дане розкриття відноситься в цілому до зв'язку, а більш конкретно, до способів для ослаблення перешкод у бездротовій мережі зв'язку. Рівень техніки Бездротові мережі зв'язку широко застосовуються для надання різного вмісту зв'язку, такого як мова, відео, пакетні дані, передача повідомлень, широкомовна передача і так далі. Ці бездротові мережі можуть бути мережами з множинним поступом, здатними підтримувати декількох користувачів за допомогою спільного використання доступних мережних ресурсів. Приклади таких мереж з множинним доступом включають в себе мережі множинного доступу з кодовим розділенням (CDMA), мережі множинного доступу з часовим розділенням (TDMA), мережі множинного доступу з частотним розділенням (FDMA), і мережі з ортогональним FDMA (OFDMA) і мережі FDMA з однією несучою (SC-FDMA). Бездротові мережі зв'язку можуть включати в себе деяку кількість базових станцій, які можуть підтримувати зв'язок для деякої кількості терміналів. Термінал може здійснювати зв'язок з базовою станцією через низхідну лінію зв'язку і висхідну лінію зв'язку. Низхідна лінія зв'язку (або пряма лінія зв'язку) відноситься до ліній зв'язку від базової станції до термінала, а висхідна лінія зв'язку (або зворотна лінія зв'язку) відноситься до ліній зв'язку від термінала до базової станції. Базова станція може передавати дані по низхідній лінії зв'язку в термінал і/або може приймати дані по висхідній лінії зв'язку від термінала. По низхідній лінії зв'язку передача від базової станції може спостерігати перешкоди через передачі від сусідніх базових станцій. По висхідній лінії зв'язку, передача від термінала може спостерігати перешкоди через передачі від інших терміналів, що здійснюють зв'язок із сусідніми базовими станціями. Як для низхідної лінії зв'язку, так і для висхідної лінії зв'язку, перешкоди через утворюючі перешкоди базові станції та утворюючі перешкоди термінали можуть погіршити функціонування. 7 Отже, в галузі техніки є необхідність в способах ослаблення перешкод у бездротовій мережі. У цьому документі описані способи для ослаблення перешкод у бездротовій мережі зв'язку. Термінал може бажати здійснювати зв'язок з обслуговуючою базовою станцією і може спостерігати сильні перешкоди від утворюючих перешкоди базових станцій. Обслуговуюча базова станція також може спостерігати високі перешкоди від утворюючих перешкоди терміналів, що здійснюють зв'язок із сусідніми базовими станціями. Термінал та обслуговуюча базова станція можуть бути асинхронними з утворюючими перешкоди базовими станціями та утворюючими перешкоди терміналами. В одному аспекті, деякі частотні ресурси можуть бути зарезервовані для посилання запитів на зниження перешкод, і можуть бути названі зарезервованими керуючими ресурсами. Деякі частотні ресурси також можуть бути зарезервовані для посилання пілот-сигналів, і можуть бути названі зарезервованими ресурсами пілот-сигналів. Зарезервовані керуючі ресурси і зарезервовані ресурси пілот-сигналів можуть бути використані для підтримки ослаблення перешкод в асинхронній бездротовій мережі. В одному виконанні, перша станція (наприклад, термінал) може посилати запит на зниження перешкод щонайменше на одну утворюючу перешкоди станцію (наприклад щонайменше одну утворюючу перешкоди базову станцію) по зарезервованих керуючих ресурсах. Перша станція може приймати щонайменше один пілот-сигнал, посланий щонайменше однією утворюючою перешкоди станцією по зарезервованих ресурсах пілотсигналів. Запит на зниження перешкод і пілотсигнал можуть бути послані, як описано нижче. Зарезервовані керуючі ресурси і зарезервовані ресурси пілот-сигналів можуть бути асоційовані з ресурсами даних, які можуть містити частотні ресурси, які можуть бути використані для посилання даних. Перша станція може оцінювати якість прийнятого сигналу ресурсів даних на основі щонайменше одного пілот-сигналу і може посилати оцінену якість прийнятого сигналу на другу станцію (наприклад, обслуговуючу базову станцію). Після чого, перша станція може приймати дані, послані по ресурсах даних другою станцією, після того як щонайменше одна утворююча перешкоди станція знизила перешкоди для першої станції за рахунок зниження потужності передачі по ресурсах даних. Друга станція може посилати дані зі швидкістю, визначеною на основі оціненої якості прийнятого сигналу. Різні аспекти та ознаки розкриття детально описані нижче. Фіг. 1 показує бездротову мережу зв'язку. Фіг.2 показує асинхронну роботу декількох базових станцій. Фіг.3 показує зразкове розбиття доступних частотних ресурсів. Фіг.4 показує передачу даних по низхідній лінії зв'язку з ослабленням перешкод. Фіг.5 показує передачу даних по висхідній лінії зв'язку з ослабленням перешкод. 96704 8 Фіг.6 показує передачу даних по низхідній лінії зв'язку з ослабленням перешкод, з використанням зарезервованих керуючих ресурсів і зарезервованих ресурсів пілот-сигналів. Фіг.7 показує передачу даних по висхідній лінії зв'язку з ослабленням перешкод, з використанням зарезервованих керуючих ресурсів і зарезервованих ресурсів пілот-сигналів. Фіг.8 показує процес для прийому даних з ослабленням перешкод. Фіг.9 показує пристрій для прийому даних з ослабленням перешкод. Фіг. 10 показує процес для посилання пілотсигналу вибору потужності. Фіг.11 показує пристрій для посилання пілотсигналу вибору потужності. Фіг. 12 показує блок-схему базової станції і термінала. Способи, описані в цьому документі, можуть бути використані для різних бездротових мереж зв'язку, таких як CDMA, TDMA, FDMA, OFDMA, SCFDMA та інших мереж. Терміни «мережа» і «система» часто використовуються взаємозамінно. Мережа CDMA може реалізовувати таку радіотехнологію як універсальний наземний радіодоступ (UTRA), CDMA2000, і так далі. UTRA включає в себе широкосмуговий CDMA (WCDMA) та інші варіанти CDMA. CDMA2000 покриває стандарти IS2000, IS-95 та IS-856. Мережа TDMA може реалізовувати таку радіотехнологію як глобальна система мобільного зв'язку (GSM). Мережа OFDMA може реалізовувати такі радіотехнології як вдосконалена UTRA (E-UTRA), ультрамобільна широкосмугова передача даних (UMB), IEEE 802.11 (WiFi), IEEE 802.16 (WiMAX), IEEE 802.20, FlashOFDM® і так далі. UTRA та E-UTRA є частинами універсальної мобільної телекомунікаційної системи (UMTS). Проекти довгострокової еволюції (LTE) 3GPP та LTE-Advanced є новими версіями UMTS, які використовують E-UTRA. UTRA, E-UTRA, UMTS, LTE, LTE-Advanced та GSM описані в документах організації, що іменується «Проект партнерства третього покоління» (3GPP). CDMA2000 та UMB описані в документах організації, що іменується «Проект 2 партнерства третього покоління» (3GPP2). Способи, описані в цьому документі можна використовувати в згаданих вище бездротових мережах і радіотехнологіях, а також інших бездротових мережах і радіотехнологіях. Фіг.1 показує бездротову мережу 100 зв'язку, яка може включати в себе деяку кількість базових станцій ПО та інших мережних об'єктів. Базова станція може бути станцією, яка здійснює зв'язок з терміналами і може бути названа точкою доступу, вузлом В, розвиненим вузлом В (eNB), і так далі. Кожна базова станція 110 може забезпечувати покриття зв'язку для конкретної географічної зони. Термін «стільник» може відноситися до зони покриття базової станції і/або підсистеми базової станції, обслуговуючої цю зону покриття, залежно від контексту, в якому використаний термін. Базова станція може забезпечувати покриття зв'язку для макростільника, пікостільника, фемтостільника, і так далі. Макростільник може покривати відносно велику географічну зону (наприклад, в 9 радіусі декількох кілометрів) і може дозволяти необмежений доступ за допомогою терміналів з підпискою на послугу. Пікостільник може покривати відносно невелику географічну зону, і може дозволяти необмежений доступ за допомогою терміналів з підпискою на послугу. Фемтостільник може покривати відносно маленьку географічну зону (наприклад, будинок), і може дозволяти обмежений доступ за допомогою терміналів, що мають асоціацію з фемтостільником, наприклад, терміналів передплатників, що належать до закритої групи (CSG). Базова станція для макростільника може бути названа макро базовою станцією. Базова станція для пікостільника може бути названа піко базовою станцією. Базова станція для фемтостільника може бути названа фемто базовою станцією, або домашньою базовою станцією. У прикладі, показаному на фіг. 1, базові станції 110а, 110b та 110с можуть бути макро базовими станціями для макростільників 102а, 102b та 102с відповідно. Базова станція 110х може буги піко базовою станцією для пікостільника 102х. Базова станція 110у може бути фемто базовою станцією для фемтостільника 102у. Пікостільники та фемтостільники можуть бути розташовані в макростільниках (як показано на фіг. 1), або можуть перекриватися з макростільниками. Бездротова мережа 100 також може включати в себе ретрансляційну станцію, наприклад ретрансляційну станцію 110z. Ретрансляційна станція є станцією, яка приймає передачу даних і/або іншу інформацію від висхідної станції і посилає передачу даних і/або іншу інформацію на низхідну станцію. Мережний контролер 130 може зв'язуватися з набором базових станцій і забезпечувати координацію і керування для цих базових станцій. Мережний контролер 130 може бути одиночним мережним об'єктом або сукупністю мережних об'єктів. Мережний контролер 130 може здійснювати зв'язок з базовими станціями 110 через транзитне з'єднання. Базові станції 110 також можуть здійснювати зв'язок один з одним, наприклад, напряму або опосередковано, через бездротове або дротове транзитне з'єднання. Бездротова мережа 100 може бути однорідною мережею, яка включає в себе тільки макро базові станції. Бездротова мережа 100 також може бути неоднорідною мережею, яка включає в себе базові станції різних видів, наприклад, макро базові станції, піко базові станції, домашні базові станції, ретранслятори, і так далі. Ці різні види базових станцій можуть мати різні рівні потужності передачі, різні зони покриття, і різний вплив на перешкоди в бездротовій мережі 100. Наприклад, макро базові станції можуть мати високий рівень потужності передачі (наприклад, 20 Ватт), тоді як піко базові станції і фемто базові станції можуть мати низький рівень потужності передачі (наприклад, 1 Ватт). Способи, описані в цьому документі можна використовувати для однорідних і неоднорідних мереж. Термінали 120 можуть бути розкидані по бездротовій мережі 100, і кожний термінал може бути 96704 10 стаціонарним або мобільним. Термінал також може бути названий терміналом (AT) доступу, мобільною станцією (MS), користувацьким обладнанням (UE), абонентським блоком, станцією, і так далі. Термінал може бути стільниковим телефоном, кишеньковим цифровим помічником (PDA), бездротовим модемом, бездротовим пристроєм зв'язку, мобільним пристроєм, переносним комп'ютером, бездротовим телефоном, станцією бездротового абонентського доступу (WLL), і так далі. Термінал може бути здатний здійснювати зв'язок з макро базовими станціями, піко базовими станціями, фемто базовими станціями, ретрансляторами, і так далі. На фіг. 1, суцільна лінія з подвійними стрілками вказує бажані передачі між терміналом та обслуговуючою базовою станцією, що є базовою станцією, призначеною обслуговувати термінал по низхідній лінії зв'язку і/або висхідній лінії зв'язку. Пунктирна лінія з подвійними стрілками вказує утворюючі перешкоди передачі між терміналом і базовою станцією. Утворююча перешкоди базова станція є базовою станцією, що викликає перешкоди на терміналі по низхідній лінії зв'язку, і/або що спостерігає перешкоди від термінала по висхідній лінії зв'язку. У даному описі, станція може бути базовою станцією, терміналом або ретранслятором. Бездротова мережа 100 може підтримувати синхронну або асинхронну роботу. Для синхронної роботи, базові станції можуть мати схоже часове узгодження кадрів, і передачі від різних базових станцій можуть бути впорядковані у часі. Для асинхронної роботи, базові станції можуть мати різне часове узгодження кадрів, і передачі від різних базових станцій можуть не бути впорядковані у часі. Асинхронна робота може бути більш звичайною для піко і фемто базових станцій, які можна розгортати всередині приміщень, і які можуть не мати доступу до джерела синхронізації, такого як глобальна система позиціонування (GPS). Фіг.2 показує приклад асинхронної роботи декількох (L) базових станцій з 1 по L. Для кожної базової станції, горизонтальна вісь може представляти час, а вертикальна вісь може представляти частоту або потужність передачі. Часова шкала передачі для кожної базової станції може бути розділена на блоки субкадрів. Кожний субкадр може мати заздалегідь визначену тривалість, наприклад 1 мілісекунду (ms). Субкадр також може бути названий часовим інтервалом часу, кадром, і так далі. Для асинхронної роботи, кожна базова станція може незалежно підтримувати своє часове узгодження кадрів, і може автономно призначати індекси субкадрам. Для прикладу, базова станція 1 може мати субкадр f1, що починається в момент часу Т2, базова станція 2 може мати субкадр f 2, що починається в момент часу T2, і так далі, і базова станція L може мати субкадр fL, що починається в момент часу TL. Початкові моменти часу Т1, Т2,..., ТL можуть не бути впорядковані у часі, як показано на фіг.2. Більше того, індекси f1, f1,…, fL субкадрів можуть мати різні значення. Бездротова мережа 100 може використовувати дуплекс з частотним розділенням каналів 11 (FDD). Для FDD, один частотний канал може бути виділений для низхідної лінії зв'язку, а інший частотний канал може бути виділений для висхідної лінії зв'язку. Частотний канал для кожної лінії зв'язку може бути розглянутий як частотні ресурси, які можуть бути використані для передачі по цій лінії зв'язку. Частотні ресурси для кожної лінії зв'язку можуть бути розділені різними способами. Фіг. 3 показує виконання розбиття доступних частотних ресурсів для однієї лінії зв'язку, наприклад низхідної лінії зв'язку або висхідній лінії зв'язку. Ширина смуги пропускання системи для лінії зв'язку може бути фіксованою або конфігурованою. Наприклад, LTE та UMB підтримують ширину смуги пропускання системи в 1,25, 2,5, 5, 10 або 20 мегагерц (МГц). Ширину смуги пропускання системи можна розділити на Μ піддіапазонів з індексами з 1 по М, де Μ може бути будь-яким значенням. Кожний піддіапазон може покривати заздалегідь визначений частотний діапазон, наприклад, 1,08 МГц в LTE. Кількість піддіапазонів може залежати від ширини смуги пропускання системи і розміру піддіапазону. Наприклад, для ширини смуги пропускання системи в 1,25, 2,5, 5, 10 або 20 мегагерц, можуть бути доступні 1, 2, 4, 8 або 16 піддіапазонів відповідно. Ширина смуги пропускання системи також може бути розділена на декілька (K) піднесучих за допомогою мультиплексування з ортогональним частотним розділенням каналів (OFDM) або мультиплексування з частотним розділенням каналів з однією несучою (SC-FDM). Піднесучі також можуть бути названі тонами, елементарними сигналами, і так далі. Інтервал між сусідніми піднесучими може бути фіксованим, а загальна кількість піднесучих (K) може залежати від ширини смуги пропускання системи. Наприклад, для ширини смуги пропускання системи в 1,25, 2,5, 5, 10 або 20 мегагерц, K може дорівнювати 128, 256, 512, 1024 або 2048 відповідно. Кожний піддіапазон може включати в себе S піднесучих, де S може бути будь-яким значенням. Наприклад, в LTE кожний піддіапазон покриває 1,08 МГц і включає в себе 72 піднесучих. Ширина смуги пропускання системи також може бути розділена на декілька (С) несучих. Кожна несуча може мати конкретну центральну частоту і конкретну ширину смуги пропускання. Кількість несучих може залежати від ширини смуги пропускання системи і розміру несучою. В цілому, доступні частотні ресурси для кожної лінії зв'язку можуть бути розділені різними способами, де піддіапазони, піднесучі і несучі є трьома прикладами. Доступні частотні ресурси також можуть бути виділені і використані для передачі. Термінал може здійснювати зв'язок з обслуговуючою базовою станцією в умові переважання перешкод. На низхідній лінії зв'язку, термінал може спостерігати високі перешкоди від однієї або більше утворюючих перешкоди базових станцій. На висхідній лінії зв'язку, обслуговуюча базова станція може спостерігати високі перешкоди від одного або більше утворюючих перешкоди терміналів. Умова переважання перешкод може виникнути через розширення діапазону, і є умовою, де термінал з'єднується з базовою станцією з більш низь 96704 12 кими втратами в тракті передачі і більш низькою геометрією серед декількох базових станцій, детектованих терміналом. Наприклад, термінал 120х на фіг. 1 може здійснювати зв'язок з піко базовою станцією 110х з більш низькими втратами в тракті передачі і більш низькою геометрією і може спостерігати високі перешкоди від макро базової станції 110b. Бездротовій мережі може виявитися бажаним знизити перешкоди для досягнення даної швидкості передачі даних для термінала 120х. Умова переважання перешкод також може виникнути через обмежену асоціацію, яка є умовою, в якій термінал не здатний з'єднуватися з сильною базовою станцією з обмеженим доступом і може потім з'єднуватися з більш слабкою базовою станцією з необмеженим доступом. Наприклад, термінал 120у може виявитися нездатний з'єднуватися з фемто базовою станцією 110y, може з'єднуватися з макро базовою станцією 110с, і може спостерігати високі перешкоди від фемто базової станції 110у. В умові переважання перешкод, термінал може спостерігати високі перешкоди від сильної базової станції на низхідній лінії зв'язку, а термінали, що обслуговуються сильною базовою станцією, можуть викликати високі перешкоди для обслуговуючої базової станції на висхідній лінії зв'язку. Ослаблення перешкод може бути використане, щоб ослабити (наприклад, уникнути або знизити) перешкоди на даній лінії зв'язку з метою поліпшення продуктивності передачі даних для цільової станції. Для ослаблення перешкод, утворююча перешкоди станція може припинити передачу або знизити свою потужність передачі, щоб можна було досягнути кращої якості сигналу, що приймається для бажаної передачі для цільової станції. Якість сигналу, що приймається може бути кількісно визначено відношенням сигнал/перешкода + шум (SINR) або деякими іншими заходами. Утворююча перешкоди станція також може направити свою передачу від цільової станції, щоб досягнути більш високого SINR. Фіг.4 показує виконання схеми 400 передачі даних по низхідній лінії зв'язку з ослабленням перешкод. Обслуговуюча базова станція може мати дані для посилання терміналу і мати знання про те, що термінал спостерігає високі перешкоди на низхідній лінії зв'язку. Для прикладу, обслуговуюча базова станція може приймати звіти про вимірювання пілот-сигналу від термінала, і звіти можуть вказувати і/або позначати сильні утворюючі перешкоди базові станції. Обслуговуюча базова станція може посилати ініціюючий сигнал ослаблення перешкод терміналу в момент часу То. Цей ініціюючий сигнал може просити термінал запитати утворюючі перешкоди базові станції про зниження перешкод на низхідній лінії зв'язку і може (явно або неявно) повідомити задані ресурси, на яких знизити перешкоди, пріоритет запиту, і/або іншу інформацію. Пріоритет запиту може бути визначений на основі типу даних (наприклад, потокові дані або керуючі дані), що посилаються, якості обслуговування (QoS) даних, що посилаються, обсягу даних, що посилаються, і так далі. 13 Термінал може приймати ініціюючий сигнал ослаблення перешкод від обслуговуючої базової станції і може посилати запит зниження перешкод в момент часу Т1. Запит на зниження перешкод також може бути названий повідомленням використання ресурсів (RUM). Термінал може посилати запит (і) на зниження перешкод як однонаправлене повідомлення, тільки базовій станції(ям), які створюють сильні перешкоди терміналу на низхідній лінії зв'язку, або (іі) як широкомовне повідомлення всім сусіднім базовим станціям, які можуть приймати запит. Запит на зниження перешкод може просити утворюючі перешкоди базові станції знизити перешкоди на заданих ресурсах, і також може повідомити пріоритет запиту, цільовий рівень перешкод для термінала, і/або іншу інформацію. Утворююча перешкоди базова станція може приймати запит на зниження перешкод від термінала і може схвалити або відхилити запит. Якщо запит схвалений, то потім утворююча перешкоди базова станція може відрегулювати свою потужність передачі і/або переорієнтувати свою передачу з метою зниження перешкод терміналу. В одному виконанні, утворююча перешкоди базова станція може визначати рівень Рd потужності передачі, який буде використаний на заданих ресурсах на основі різних факторів, таких як стан буфера, пріоритет запиту, цільовий рівень перешкод, і так далі. Утворююча перешкоди базова станція може передавати пілот-сигнал визначення потужності на рівні потужності Ppdp в момент часу Т2. Пілот-сигнал є передачею, яка апріорі відома передавальній станції і приймальній станції, і також може бути названий опорним сигналом, тренуванням, і так далі. Пілот-сигнал визначення потужності є пілот-сигналом, що має змінний рівень потужності передачі. Ppdp може бути рівним Pd, або може бути масштабованою версією Рd. Термінал може приймати пілот-сигнали визначення потужності від усіх утворюючих перешкоди базових станцій, а також пілот-сигнал від обслуговуючої базової станції. Термінал може оцінювати SINR заданих ресурсів на основі прийнятих пілотсигналів. Пілот-сигнали визначення потужності можуть дозволяти терміналу більш точно оцінювати SINR. Термінал може визначати інформацію індикатора якості каналу (CQI), яка може містити одну або більше оцінок SINR, одну або більше модуляцій і схем кодування (MCS), і так далі. Термінал може посилати інформацію CQI обслуговуючої базової станції в момент часу Т3. Обслуговуюча базова станція може приймати інформацію CQI від термінала і може запланувати термінал для передачі даних по призначених ресурсах, які можуть включати в себе всі або піднабір заданих ресурсів. Обслуговуюча базова станція може вибирати MCS на основі інформації CQI і може обробляти пакет даних відповідно до вибраної MCS. Обслуговуюча базова станція може генерувати надання низхідної лінії (DL) зв'язку, яке також може бути назване призначенням ресурсів. Надання низхідної лінії зв'язку також може включати в себе призначені ресурси, вибрану MCS, і/або іншу інформацію. Обслуговуюча базова ста 96704 14 нція може посилати надання низхідної лінії зв'язку і пакетну передачу терміналу в момент часу Т4. Термінал може приймати надання низхідної лінії зв'язку і пакетну передачу, декодувати прийняту передачу відповідно до вибраної MCS, і генерувати інформацію підтвердження прийому (АСK). Інформація АСK може вказати, чи був пакет декодований терміналом коректно або з помилкою. Термінал може посилати інформацію АСK в момент часу Т5. Обслуговуюча базова станція і термінал можуть мати загальне часове узгодження кадрів. Ініціюючий сигнал ослаблення перешкод, запит на зниження перешкод, інформація CQI, дані та інформація АСK можуть бути потім послані в конкретних субкадрах. Наприклад, для кожної лінії зв'язку може бути задано декілька (Q) чергувань, причому кожне чергування включає в себе субкадри, які рознесені на відстань один від одного через Q субкадрів. Обслуговуюча базова станція може посилати свої передачі в субкадрах одного чергування низхідної лінії зв'язку, а термінал може посилати свої передачі в субкадрах одного чергування висхідної лінії зв'язку. Термінал та утворююча перешкоди базова станція можуть мати різне часове узгодження кадрів через асинхронну роботу. Термінал може посилати запит на зниження перешкод описаним нижче способом, що дозволяє надійний прийом утворюючою перешкоди базовою станцією. Аналогічно, утворююча перешкоди базова станція може посилати пілот-сигнал визначення потужності способом, що дозволяє правильний прийом терміналом, який також описаний нижче. Фіг.5 показує виконання схеми 500 передачі даних по висхідній лінії зв'язку з ослабленням перешкод. Термінал може мати дані для посилання обслуговуючої базової станції і може посилати запит ресурсів в момент часу То. Запит ресурсів може вказувати пріоритет запиту, обсяг даних, що посилаються терміналом, і так далі. Обслуговуюча базова станція може приймати запит ресурсів і може посилати терміналу запит про можливість передачі в момент часу Т1, щоб спитати про можливість передачі термінала по конкретних ресурсах. Обслуговуюча базова станція також може посилати запит на зниження перешкод в момент часу Т1, щоб попросити утворюючі перешкоди термінали знизити перешкоди на конкретних ресурсах. Для спрощення, на фіг.5 показаний тільки один утворюючий перешкоди термінал. Термінал може приймати запит про можливість передачі від обслуговуючої базової станції, також може приймати один або більше запитів на зниження перешкод від однієї або більше сусідніх базових станцій. Для спрощення, на фіг.5 показана тільки одна сусідня базова станція. Термінал може визначати рівень потужності передачі, який він може використовувати на заданих ресурсах на основі запиту від сусідньої базової станції на зниження перешкод. Термінал може повідомляти свій рівень потужності передачі через пілот-сигнал визначення потужності, посланий в момент часу Т2. Обслуговуюча базова станція може приймати пілот-сигнали визначення потужності від терміна 15 ла, а також утворюючого перешкоди термінала. Обслуговуюча базова станція може оцінювати SINR заданих ресурсів на основі прийнятих пілотсигналів і може вибирати MCS для термінала на основі оціненого SINR. Обслуговуюча базова станція може генерувати надання висхідної лінії зв'язку, яке може включати в себе вибраний MCS, призначені ресурси, рівень потужності передачі, що використовується для даних призначених ресурсів, і/або іншу інформацію. Обслуговуюча базова станція може посилати надання висхідної лінії зв'язку терміналу в момент часу Т3. Термінал може приймати надання висхідної лінії зв'язку, обробляти пакет відповідно до вибраної MCS, і посилати пакетну передачу по призначених ресурсах в момент часу Т4. Обслуговуюча базова станція може приймати пакетну передачу від термінала, декодувати прийняту передачу, визначати інформацію АСK на основі результату декодування і посилати інформацію АСK в момент часу Т5. Обслуговуюча базова станція і термінал можуть мати загальне часове узгодження кадрів. Запит ресурсів, запит про можливість передачі, пілот-сигнал визначення потужності, надання висхідної лінії зв'язку, дані та інформація АСK можуть бути послані в заданих субкадрах. Наприклад, обслуговуюча базова станція може посилати запит про можливість передачі, надання висхідної лінії зв'язку та інформацію АСK в субкадрах одного чергування низхідної лінії зв'язку, а термінал може посилати запит ресурсів, пілот-сигнал визначення потужності і дані в субкадрах одного чергування висхідної лінії зв'язку. Обслуговуюча базова станція і термінал можуть мати різне часове узгодження кадрів, ніж у сусідньої базової станції та утворюючого перешкоди термінала. Кожна базова станція може посилати запити на зниження перешкод таким чином, щоб зробити можливим надійний прийом утворюючими перешкоди терміналами, як описано нижче. Аналогічно, кожний термінал може посилати пілотсигнали визначення потужності, таким чином, щоб зробити можливим правильний прийом базовими станціями, як також описано нижче. У деякому аспекті, деякі частотні ресурси можуть бути зарезервовані для асинхронного керуючого каналу, що використовується для посилання запитів на зниження перешкод. Асинхронний керуючий канал також може бути названий асинхронним каналом RUM (RUMCH). Частотні ресурси, зарезервовані для посилання запитів на зниження перешкод також можуть бути названі зарезервованими керуючими ресурсами. В іншому аспекті, деякі частотні ресурси можуть бути зарезервовані для асинхронного каналу пілот-сигналів, що використовується для посилання пілот-сигналів визначення потужності. Асинхронний канал пілот-сигналів також може бути названий асинхронним каналом пілот-сигналів визначення потужності (PDPICH). Частотні ресурси, зарезервовані для посилання пілот-сигналів визначення потужності також можуть бути названі зарезервованими ресурсами пілот-сигналів. Зарезервовані керуючі ресурси і зарезервовані ресурси пілот-сигналів можуть бути використані для підт 96704 16 римки ослаблення перешкод в асинхронній бездротовій мережі. Фіг. 6 показує виконання передачі даних по низхідній лінії зв'язку від обслуговуючої базової станції до термінала з ослабленням перешкод, використовуючи зарезервовані керуючі ресурси і зарезервовані ресурси пілот-сигналів. У цьому виконанні, частотні ресурси, зарезервовані для посилання терміналом запитів на зниження перешкод (або зарезервовані керуючі ресурси) можуть бути асоційовані з деякими ресурсами даних на обслуговуючій базовій станції. Частотні ресурси, зарезервовані для посилання пілот-сигналів визначення потужності утворюючою перешкоди базовою станцією (або зарезервовані ресурси пілотсигналів) також можуть бути асоційовані з ресурсами даних на обслуговуючій базовій станції. Ресурси даних можуть містити частотні ресурси, які можуть бути використані обслуговуючою базовою станцією для посилання даних по низхідній лінії зв'язку. У деякому виконанні, ресурси даних можуть містити один або більше піддіапазонів, одну або більше несучих, набір піднесучих, і так далі. У деякому виконанні, зарезервовані керуючі ресурси можуть містити набір піднесучих для висхідної лінії зв'язку. У деякому виконанні, зарезервовані ресурси пілот-сигналів можуть містити набір піднесучих для низхідної лінії зв'язку. У деякому зразковому проекті, ресурси даних можуть містити 5 МГц несучу, або чотири 1,08 МГц піддіапазонів, зарезервовані керуючі ресурси можуть містити набір з 16 піднесучих, і зарезервовані ресурси пілот-сигналів можуть містити набір з 16 піднесучих. Кожний набір піднесучих може включати в себе сусідні піднесучі або розподілені за частотою піднесучі. Ресурси даних, зарезервовані керуючі ресурси, і зарезервовані ресурси пілот-сигналів також можуть містити інші типи ресурсів. Зарезервовані керуючі ресурси і зарезервовані ресурси пілотсигналів можуть бути доступні весь час, велику частину часу, тільки під час деяких інтервалів часу, і так далі. Для передачі даних по низхідній лінії зв'язку з ослабленням перешкод, термінал в момент часу Т1 може посилати по зарезервованих керуючих ресурсах запит на зниження перешкод. Утворююча перешкоди базова станція може приймати запит на зниження перешкод по зарезервованих керуючих ресурсах, і може бути здатна визначати, що є запит про зниження перешкод на асоційованих ресурсах даних. У відповідь на прийом запиту на зниження перешкод, утворююча перешкоди базова станція може визначати свій рівень Pd потужності передачі для ресурсів даних. Потім, в момент часу Т2, утворююча перешкоди базова станція може посилати по зарезервованих ресурсах пілотсигналів пілот-сигнал визначення потужності з рівнем Ррdp потужності передачі. Ррdp може бути рівним Pd, або може бути масштабованою версією Рd. У момент часу Т3, утворююча перешкоди базова станція може знизити свою потужність передачі до Pd або нижче на цих ресурсах даних. Обслуговуюча базова станція може посилати дані терміналу в 17 момент часу Т4, який може відбутися в момент часу Т3 або пізніше. Термінал може посилати запит на зниження перешкод в момент часу Т1, який може бути визначений на основі часового узгодження кадрів термінала. Утворююча перешкоди базова станція може мати різне часове узгодження кадрів і таким чином безперервно детектувати запити на зниження перешкод по зарезервованих керуючих ресурсах. Утворююча перешкоди базова станція може посилати пілот-сигнал визначення потужності в момент часу Т2. У деякому виконанні, момент часу Т2 передачі пілот-сигналу визначення потужності може бути відкладений на фіксований інтервал ΔΤ12 від моменту часу Т1 передачі запиту на зниження перешкод. В іншому виконанні, момент часу Т2 може бути визначений на основі часового узгодження кадрів утворюючої перешкоди базової станції, і може бути відкладений на змінний інтервал часу від моменту часу Т1. В одному виконанні, момент часу Т3 зниження потужності передачі утворюючою перешкоди базовою станцією може бути відкладений на (і) фіксований інтервал часу ΔΤ23 від моменту часу Т2 передачі пілот-сигналу визначення потужності, як показано на фіг.6, або (іі) на фіксований інтервал часу ΔΤ13 від моменту часу Т1 передачі запиту на зниження перешкод. В іншому виконанні, момент часу Т3 може бути відкладений на змінний інтервал часу від моментів часу Т1 або Т2. Утворююча перешкоди базова станція також може задовольнити запит на зниження перешкод асинхронним способом. Наприклад, утворююча перешкоди базова станція може відповісти на запит після завершення своєї власної передачі. В одному виконанні, утворююча перешкоди базова станція може посилати пілот-сигнал визначення потужності і знижувати свою потужність передачі на основі часового узгодження кадрів обслуговуючої базової станції і термінала. У цьому виконанні, обслуговуюча базова станція може посилати дані терміналу на основі їх загального часового узгодження кадрів. В іншому виконанні, обслуговуюча базова станція і термінал можуть посилати дані на основі часового узгодження кадрів утворюючої перешкоди базової станції, яка може бути встановлена за пілот-сигналом визначення потужності. У ще одному виконанні, кожна станція може працювати на основі свого часового узгодження кадрів. Наприклад, момент часу Т3 може бути початком субкадру утворюючої перешкоди базової станції, а момент часу Т4 може бути початком субкадру обслуговуючої базової станції. Різниця між моментом часу Т3 і моментом часу Т4 може залежати від різниці між часовим узгодженням кадрів утворюючої перешкоди базової станції і часовим узгодженням кадрів обслуговуючої базової станції. У всіх виконаннях, утворююча перешкоди базова станція може знизити свою потужність передачі протягом достатньої тривалості, яка може бути апріорі відома всім станціям, повідомлятися в запиті на зниження перешкод, повідомлятися в пілот-сигналі визначення потужності, і так далі. 96704 18 Фіг.7 показує виконання передачі даних по висхідній лінії зв'язку від термінала до обслуговуючої базової станції з ослабленням перешкод, використовуючи зарезервовані керуючі ресурси і зарезервовані ресурси пілот-сигналів. У цьому виконанні, частотні ресурси, зарезервовані для посилання базовими станціями запитів на зниження перешкод (або зарезервовані керуючі ресурси), можуть бути асоційовані з деякими ресурсами даних на терміналі. Частотні ресурси, зарезервовані для посилання терміналами пілот-сигналів визначення потужності (або зарезервовані ресурси пілотсигналів), також можуть бути асоційовані з ресурсами даних на терміналі. Ресурси даних можуть містити частотні ресурси, які можуть бути використані терміналом для посилання даних по висхідній лінії зв'язку. В одному виконанні, ресурси даних можуть містити один або більше піддіапазонів, одну або декілька несучих, набір піднесучих, і так далі. У деякому виконанні, зарезервовані керуючі ресурси можуть містити набір піднесучих для низхідної лінії зв'язку. У деякому виконанні, зарезервовані ресурси пілот-сигналів можуть містити набір піднесучих для висхідної лінії зв'язку. Кожний набір піднесучих може включати в себе сусідні піднесучі або піднесучі, розподілені за частотою. Ресурси даних, зарезервовані керуючі ресурси, і зарезервовані ресурси пілот-сигналів також можуть містити інші типи ресурсів. Зарезервовані керуючі ресурси і зарезервовані ресурси пілот-сигналів можуть бути доступні весь час, велику частину часу, тільки під час деяких інтервалів часу, і так далі. Для передачі даних по висхідній лінії зв'язку з ослабленням перешкод, обслуговуюча базова станція та утворююча перешкоди базова станція можуть посилати запити на зниження перешкод по зарезервованих керуючих ресурсах в моменти часу Т1 та T1a, відповідно. Термінал може приймати запит на зниження перешкод від утворюючої перешкоди базової станції по зарезервованих керуючих ресурсах і може бути здатний визначати, що є запит на зниження перешкод на асоційованих ресурсах даних. Термінал може визначати свій рівень Pd1 потужності передачі для ресурсів даних і може потім, в момент часу Т2, посилати пілотсигнал визначення потужності з рівнем Ррdp1 потужності передачі по зарезервованих ресурсах пілот-сигналів. Ppdp1 може бути рівним Pd1, або може бути масштабованою версією Pd1. Аналогічно, утворюючий перешкоди термінал може приймати запит на зниження перешкод від обслуговуючої базової станції по зарезервованих керуючих ресурсах, і може бути здатний визначати, що є запит на зниження перешкод на асоційованих ресурсах даних. Утворюючий перешкоди термінал може визначати свій рівень Pd2 потужності передачі для ресурсів даних і може потім, в момент часу Т2а, посилати пілот-сигнал визначення потужності з рівнем Ppdp2 потужності передачі по зарезервованих ресурсах пілот-сигналів. Ppdp2 може бути рівним Pd2, або може бути масштабованою версією Pd2. Після чого, в момент часу Т3а, утворюючий перешкоди термінал може знизити 19 свою потужність передачі до Pd2 або нижче для цих ресурсів даних. Обслуговуюча базова станція може приймати пілот-сигнали визначення потужності від термінала та утворюючого перешкоди термінала в моменти часу Т2 та Т2а, відповідно. Обслуговуюча базова станція може оцінювати SINR ресурсів даних для термінала, генерувати надання висхідної лінії зв'язку, і посилати терміналу надання висхідної лінії зв'язку. Термінал може посилати дані обслуговуючій базовій станції в момент часу Т4, який може відбутися в момент часу Т3а або пізніше. Обслуговуюча базова станція і термінал можуть мати однакове часове узгодження кадрів, яке може бути відмінним від часового узгодження кадрів утворюючої перешкоди базової станції та утворюючого перешкоди термінала. Момент часу Т1 передачі запиту на зниження перешкод від обслуговуючої базової станції, момент часу Т2а передачі пілот-сигналу визначення потужності від утворюючого перешкоди термінала, і момент часу Т3а зниження потужності передачі утворюючим перешкоди терміналом можуть бути фіксованими або змінними зміщеннями, як описано вище на фіг.6. Момент часу Т1а передачі запиту на зниження перешкод від утворюючої перешкоди базової станції, момент часу Т2 передачі пілот-сигналу визначення потужності від термінала, і момент часу зниження потужності передачі терміналом також можуть мати фіксоване або змінне зміщення. Запит на зниження перешкод може бути посланий по зарезервованих керуючих ресурсах різними способами. Для передавальної станції може бути бажаним посилати запит на зниження перешкод таким способом, щоб приймальна станція могла прийняти запит без виконання множини швидких перетворень Фур'є (FFT), що відповідають різному можливому часовому узгодженню кадрів передавача. Різноманітні ортогональні виконання можуть бути використані, щоб дозволити приймальній станції прийняти запит на зниження перешкод без знання про часове узгодження кадрів передавальної станції. У першому ортогональному виконанні, передавальна станція може посилати запит на зниження перешкод по вибраній піднесучій в наборі піднесучих, зарезервованих для посилання запитів на зниження перешкод. Вибрана піднесуча може бути визначена різними способами. В одному виконанні, різні піднесучі в зарезервованому наборі можуть бути асоційовані з різними пріоритетами. Тоді, вибрана піднесуча може бути піднєсучою в зарезервованому наборі, асоційованому з пріоритетом запиту на зниження перешкод. В іншому виконанні, ідентифікатори (ID) різних стільників або терміналів можуть бути хешовані на різні піднесучі в зарезервованому наборі. Вибрана піднесуча, потім, може бути піднєсучою в зарезервованому наборі, асоційованому з ID базової станції або термінала, що посилає запит на зниження перешкод. В цілому, будь-яка інформація (наприклад, пріоритет, або ID стільника або термінала, і так далі) для запиту на зниження перешкод може бути хешована на різні піднесучі в зарезервованому наборі. Вибрана піднесуча, потім, може бути 96704 20 визначена на основі інформації для запиту на зниження перешкод. Наприклад, запит на зниження перешкод може містити три біти для ID стільника або ID термінала, і один біт для пріоритету запиту. Всі чотири біти можна використовувати для вибору однієї з 16 піднесучих в зарезервованому наборі. Вибрану піднесучу також можна визначити іншими способами. У будь-якому випадку, передавальна станція може посилати запит на зниження перешкод на вибраній піднесучій для достатнього відрізка часу, щоб забезпечити надійний прийом запиту. У кожному символьному періоді, приймальна станція може виконувати FFT на вибірках часової ділянки, і одержувати прийняті символи частотної ділянки для всієї К сукупності піднесучих. Приймальна станція може визначати потужність, що приймається, для кожної піднесучої в зарезервованому наборі на основі прийнятих символів від піднесучої. Приймальна станція може порівнювати потужність, що приймається, кожною піднесучою з порогом для визначення того, чи був прийнятий запит на зниження перешкод. Приймальна станція також може одержувати інформацію про запит на зниження перешкод на основі конкретної піднесучої, на якій був детектований запит. В одному виконанні, передавальна станція може посилати безперервний по фазі сигнал на вибраній піднесучій. Безперервний по фазі сигнал є сигналом, що має малий або відсутній фазовий розрив між послідовними символьними періодами, так що початок форми хвилі (наприклад, синусоїдальної) для символьного періоду є продовженням форми хвилі для попереднього символьного періоду. Часове узгодження кадрів передавальної станції може не співпадати з часовим узгодженням кадрів приймальної станції. Приймальна станція може виконувати FFT на основі свого часового узгодження кадрів. Якщо передавальна станція посилає безперервний по фазі сигнал, то тоді приймальна станція здатна уникнути перешкод між несучими (ІСІ) і таким чином поліпшити продуктивність детектування, навіть якщо її вікно FFT не співпадає за часом із символьними межами передавальної станції. У другому ортогональному виконанні, передавальна станція може посилати запит на зниження перешкод через сигнал маяка. Сигнал маяка є сигналом, в якому інформація повідомляється в конкретних піднесучих, що використовуються для сигналу замість символів модуляції, що посилаються на піднесучих. Для посилання запиту на зниження перешкод набір піднесучих може бути зарезервований. Сигнал маяка може займати одну або декілька піднесучих в кожному символьному періоді маяка, який є символьним періодом, в якому посилають сигнал маяка. Передавальна станція може генерувати повідомлення, що містить інформацію для запиту на зниження перешкод, тобто пріоритет запиту, ID стільника або ID термінала, і так далі. Передавальна станція може кодувати повідомлення кодом маяка для визначення конкретної піднесучої(их), щоб використовувати для сигналу маяка в кожному символьному періоді маяка. Код маяка може бути таким, щоб запит на 21 зниження перешкод міг бути детектований приймальною станцією без знання про часове узгодження кадрів передавальної станції. Цього можна досягнути, гарантувавши, що всі зсуви кодового слова відображаються в одне і те саме повідомлення. Для підтримки асинхронної роботи, передавальна станція може передавати на кожній вибраній піднесучій протягом N послідовних символьних періодів маяка, де N може бути більше одиниці. Передавальна станція також може посилати преамбулу маяка (наприклад, заголовок або префікс) перед передачею основної частини сигналу маяка. Преамбула маяка може бути відомою послідовністю, яка може бути використана приймальними станціями для детектування наявності сигналу маяка. У будь-якому випадку, передавальна станція може посилати сигнал маяка для запиту зниження перешкод в достатній кількості символьних періодів маяка для забезпечення надійного прийому запиту. Описані вище перший і другий ортогональні виконання, можуть легко справлятися з конфліктами запитів на зниження перешкод по зарезервованому набору піднесучих. Для першого ортогонального виконання, якщо декілька передавальних станцій посилають запити на зниження перешкод на різних піднесучих приблизно в один і той самий час, то тоді приймальна станція може детектувати запит на зниження перешкод від кожної передавальної станції і може відповісти на кожний запит на зниження перешкод. Якщо декілька передавальних станцій посилають запити на зниження перешкод на одній і тій самій піднесучій приблизно в один і той самий час, то тоді приймальна станція може прийняти дублюючі запити на зниження перешкод на піднесучій і може відповісти на дублюючі запити на зниження перешкод. Для другого ортогонального виконання, код маяка може бути призначений, щоб дозволяти приймальній станції детектувати сигнали маяка, послані одночасно декількома передавальними станціями. В іншому виконанні, передавальна станція може посилати запит на зниження перешкод на всіх або більшості піднесучих в зарезервованому наборі. Передавальна станція може генерувати повідомлення, що містить інформацію для запиту на зниження перешкод, кодувати і модулювати повідомлення для одержання набору символів модуляції, і посилати символи модуляції на піднесучих в зарезервованому наборі. Імовірність конфлікту запитів на зниження перешкод може бути досить низькою, якщо зарезервовані керуючі ресурси використовуються рідко. Конфлікт також може бути ослаблений за допомогою посилання передавальною станцією запиту на зниження перешкод у псевдовипадково вибраний час. Передавальна станція може повторно посилати запит на зниження перешкод, якщо попередній запит був невдалим. В цілому, передавальна станція може посилати запит на зниження перешкод по всіх або піднабіру із зарезервованих керуючих ресурсів. Передавальна станція може посилати запит на зниження перешкод способом, що дозволяє надій 96704 22 не детектування запиту приймальною станцією, що має різне часове узгодження кадрів. Передавальна станція також може посилати інформацію із запитом на зниження перешкод різними способами, наприклад на конкретній піднесучій, вибраній на основі заздалегідь визначеного зіставлення, на інших піднесучих, визначених на основі коду маяка, в символах модуляції, посланих на зарезервованих піднесучих, і так далі. Запит на зниження перешкод може бути дійсний протягом підходящої тривалості, яка може бути фіксованою або конфігурованою. В одному виконанні, запит на зниження перешкод може бути дійсний протягом заздалегідь визначеного відрізка часу, який може бути апріорі відомий передавальній станції і приймальній станції, або може повідомлятися в запиті. В іншому виконанні, запит на зниження перешкод може бути «липким» і може бути дійсний протягом необмеженого відрізка часу, наприклад, до посилання іншого запиту на зниження перешкод. Приймальна станція може задовольнити запит на зниження перешкод асинхронним способом, наприклад, може відповісти на запит після завершення своєї власної передачі. Якщо передавальна станція і приймальна станція є асинхронними, то рівень перешкод може значно мінятися в субкадрі. Запит на зниження перешкод може бути дійсний для деякої кількості субкадрів для того, щоб уникнути великих змін перешкод всередині субкадру. Може бути бажаним підтримувати швидкість посилання запитів на зниження перешкод нижче цільового рівня. Дуже велика кількість запитів на зниження перешкод за інтервал часу може спричинити значну зміну перешкод всередині субкадру через асинхронну роботу. Таким чином, може бути бажаним пересвідчитися в тому, що середня кількість запитів на зниження перешкод за інтервал часу достатньо мала. Цього можна досягнути різними способами. В одному виконанні, станція, яка приймає дуже багато запитів на зниження перешкод, може запустити довготривале ослаблення перешкод для резервування деяких частотних ресурсів для станції. В іншому виконанні, станція може згодом знижувати кількість запитів на зниження перешкод, які вона посилає, коли вона детектує дуже велику кількість запитів на зниження перешкод. Наприклад, станція може обмежувати частоту запитів на зниження перешкод, найбільше, до одного запиту на кожні 10 субкадрів. Передавальна станція може посилати пілотсигнал визначення потужності, щоб дозволити приймальній станції більш точно оцінювати SINR, що може призвести до кращого передбачення швидкості передачі даних і поліпшити ефективність передачі даних. Передавальна станція може посилати пілот-сигнал визначення потужності по зарезервованому набору піднесучих різними способами. В одному виконанні, передавальна станція може генерувати символи пілот-сигналу на основі коду скремблювання, призначеного передавальній станції і може посилати символи пілотсигналу на всіх піднесучих в зарезервованому наборі. У цьому виконанні, різним передавальним станціям можна призначити різні коди скремблю 23 вання і можна посилати їх пілот-сигнали визначення потужності на тому самому наборі піднесучих. В іншому виконанні, передавальна станція може посилати пілот-сигнал визначення потужності на піднаборі піднесучих (наприклад, одній піднесучій) в зарезервованому наборі і може застосовувати свій код скремблювання за часом. У цьому виконанні, різні передавальні станції можуть посилати свої пілот-сигнали визначення потужності на різних піднаборах піднесучих. В цілому, передавальна станція може застосовувати для пілотсигналу визначення потужності свій код скремблювання за частотою і/або часом. Передавальна станція також може посилати пілот-сигнал визначення потужності, без якого-небудь коду скремблювання. Передавальна станція може посилати пілот-сигнал визначення потужності на кожній піднесучій, як описано вище, використовуючи безперервний по фазі сигнал, щоб дозволити приймальним станціям детектувати пілот-сигнал навіть за відсутності інформації про часове узгодження. В одному виконанні, базова станція може посилати пілот-сигнал визначення потужності весь час або велику частину часу і може змінювати потужність передачі пілот-сигналу визначення потужності на основі запитів на зниження перешкод, прийнятих від терміналів. В іншому виконанні, базова станція або термінал можуть посилати пілотсигнал визначення потужності, будь-який раз, коли прийняті запити на зниження перешкод. Передавальна станція може посилати пілотсигнал визначення потужності в момент часу Тх і може знизити свою потужність передачі в момент часу Ту, де Тх та Ту можуть бути визначені, як було описано вище. Приймальна станція може використовувати пілот-сигнал визначення потужності для оцінки умов каналу і перешкод, які можна чекати в момент часу Ту. Приймальна станція може визначати інформацію CQI на основі оцінених умов каналу і перешкод і може представляти звіт про інформацію CQI обслуговуючої базової станції, наприклад, як показано на фіг.4. Як альтернатива, приймальна станція може використовувати оцінені умови каналу і перешкод для вибору MCS для передачі даних, наприклад, як показано на фіг.5. В одному виконанні, між базовими станціями може бути використане розділення частотної ділянки. Наприклад, термінал може детектувати наявність більш слабкої базової станції, наприклад, на основі преамбули, що слабко повторюється, яка посилається базовою станцією. Більш слабка базова станція може домовитися із сусідніми базовими станціями (наприклад, за допомогою повідомлень, що посилаються через транзитне з'єднання) про резервування деяких частотних ресурсів (наприклад, одного або більше піддіапазонів) для використання більш слабкою базовою станцією для зв'язку з терміналом. Зарезервовані частотні ресурси можуть бути дійсні для тривалого періоду часу (наприклад, сотень мілісекунд), що може бути тривалішим, ніж затримка транзитного з'єднання. Фіг.8 показує виконання процесу 800 для прийому даних з ослабленням перешкод у бездротовій мережі. Процес 800 може бути виконаний пер 96704 24 шою станцією, яка може бути терміналом, базовою станцією або деяким іншим об'єктом. Перша станція може посилати запит на зниження перешкод щонайменше одній утворюючій перешкоди станції (блок 812). Перша станція і щонайменше одна утворююча перешкоди станція можуть бути асинхронні, і можуть мати різне часове узгодження кадрів. Перша станція може приймати щонайменше один пілот-сигнал, посланий щонайменше однією утворюючою перешкоди станцією, наприклад, у відповідь на запит на зниження перешкод (блок 814). Перша станція може оцінювати якість прийнятого сигналу на основі щонайменше одного пілотсигналу (блок 816). Перша станція може приймати дані від другої станції після того, як щонайменше одна утворююча перешкоди станція знизила перешкоди для першої станції (блок 818). Кожна утворююча перешкоди станція може знижувати перешкоди, знижуючи свою потужність передачі і/або направляючи діаграму направленості в сторону від першої станції. Дані можуть бути послані другою станцією зі швидкістю (наприклад, відповідно до MCS), визначеною на основі оціненої якості прийнятого сигналу. Для передачі даних по низхідній лінії зв'язку, перша станція може бути терміналом, друга станція може бути обслуговуючою базовою станцією, а кожна утворююча перешкоди станція може бути утворюючою перешкоди базовою станцією, наприклад, як показано на фіг.4. Термінал може приймати повідомлення для запуску ослаблення перешкод від обслуговуючої базової станції і може посилати запит на зниження перешкод у відповідь на прийом повідомлення. Для передачі даних по висхідній лінії зв'язку, перша станція може бути обслуговуючою базовою станицею, друга станція може бути терміналом, а кожна утворююча перешкоди станція може бути утворюючим перешкоди терміналом, наприклад, як показано на фіг. 5. Обслуговуюча базова станція може приймати запит ресурсів від термінала і може посилати запит на зниження перешкод у відповідь на прийом запиту ресурсів. В одному виконанні, перша станція може посилати запит на зниження перешкод по перших частотних ресурсах (або зарезервованих керуючих ресурсах), зарезервованих для посилання запиту на зниження перешкод. Перша станція може приймати дані по других частотних ресурсах (або ресурсах даних) асоційованих з першими частотними ресурсами. Перша станція може приймати щонайменше один пілот-сигнал щонайменше від однієї утворюючої перешкоди станції по третіх частотних ресурсах (або зарезервованих ресурсах пілот-сигналів) асоційованих з другими частотними ресурсами. Перша станція може оцінювати якість прийнятого сигналу других частотних ресурсів на основі щонайменше одного пілот-сигналу. В одному виконанні блока 812, перша станція може визначати набір піднесучих, зарезервований для посилання запиту на зниження перешкод. Перша станція може посилати запит на зниження перешкод по набору піднесучих. В одному виконанні, перша станція може вибирати піднесучу в наборі піднесучих на основі інформації (напри 25 клад, пріоритеті запиту, ідентифікаторі першої станції, і так далі), для посилання із запитом на зниження перешкод. Потім, щоб повідомити запит на зниження перешкод, перша станція може посилати сигнал (наприклад, сигнал, безперервний по фазі) на вибраній піднесучій. В іншому виконанні, перша станція може вибирати різні піднесучі в наборі піднесучих в різних символьних періодах на основі коду маяка та інформації, для посилання із запитом на зниження перешкод. Потім, щоб повідомити запит на зниження перешкод, перша станція може посилати сигнал маяка на різних піднесучих в різних символьних періодах. Також, перша станція може посилати запит на зниження перешкод іншими способами. Фіг.9 показує виконання пристрою 900 для прийому даних з ослабленням перешкод у бездротовій мережі. Пристрій 900 включає в себе модуль 912 для посилання запиту на зниження перешкод від першої станції щонайменше на одну утворюючу перешкоди станцію, де перша станція і щонайменше одна утворююча перешкоди станція є асинхронними і мають різне часове узгодження кадрів, модуль 914 для прийому щонайменше одного пілот-сигналу щонайменше від однієї утворюючої перешкоди станції, модуль 916 для оцінки якості прийнятого сигналу на першій станції, на основі щонайменше одного пілот-сигналу, і модуль 918 для прийому даних від другої станції, після того як щонайменше одна утворююча перешкоди станція знизила перешкоди для першої станції, причому дані будуть послані зі швидкістю, визначеною на основі оціненої якості прийнятого сигналу. Фіг. 10 показує виконання процесу 1000 для посилання пілот-сигналу в бездротовій мережі. Процес 1000 може бути виконаний першою станцією, яка може бути терміналом, базовою станцією, або деяким іншим об'єктом. Перша станція може приймати повідомлення від другої станції (блок 1012). Перша і друга станції можуть бути асинхронні та мати різне часове узгодження кадрів. Перша станція може визначати перший рівень потужності передачі для використання першою станцією у відповідь на прийом повідомлення (блок 1014). Перша станція може посилати пілотсигнал на другому рівні потужності передачі, визначеному на основі першого рівня потужності передачі (блок 1016). Перша станція може знизити свою потужність передачі на основі першого рівня потужності передачі (блок 1018). В одному виконанні, перша станція може бути базовою станцією, а друга станція може бути терміналом. В іншому виконанні, перша станція може бути терміналом, а друга станція бути базовою станцією. В одному виконанні, повідомлення може містити запит на зниження перешкод, наприклад, як показано на фіг.4 або 5. В іншому виконанні, повідомлення може містити запит про можливість передачі першої станції, наприклад, як показано на фіг.5. В одному виконанні, перша станція може приймати повідомлення по перших частотних ресурсах (або зарезервованих керуючих ресурсах), зарезервованих для посилання повідомлення і 96704 26 може визначати перший рівень потужності передачі, що використовується для других частотних ресурсів (або ресурсів даних), асоційованих з першими частотними ресурсами. В одному виконанні, перша станція може посилати пілот-сигнал по третіх частотних ресурсах (або зарезервованих ресурсах пілот-сигналів), асоційованих з другими частотними ресурсами. Перша станція може знизити свою потужність передачі для других частотних ресурсів на основі першого рівня потужності передачі. В одному виконанні блока 1016, перша станція може визначати набір піднесучих, зарезервованих для посилання пілот-сигналу. В одному виконанні, перша станція може вибирати щонайменше одну піднесучу в наборі піднесучих, і може посилати пілот-сигнал щонайменше на одній піднесучій. В одному виконанні, перша станція може генерувати символи пілот-сигналу на основі коду скремблювання, призначеного першій станції, і може посилати пілот-сигнал по всіх або деяких піднесучих в наборі піднесучих. Перша станція також може застосувати код скремблювання за часом або частотою, або може посилати пілот-сигнал без скремблювання. Фіг. 11 показує виконання пристрою 1100 для посилання пілот-сигналу в бездротовій мережі. Пристрій 1100 включає в себе модуль 1112 для прийому на першій станції повідомлення, посланого другою станцією, причому перша і друга станція є асинхронними і мають різне часове узгодження кадрів, модуль 1114 для визначення першого рівня потужності передачі, що використовується першою станцією у відповідь на прийом повідомлення, модуль 1116 для посилання пілот-сигналу першою станцією на другому рівні потужності передачі, визначеному на основі першого рівня потужності передачі, і модуль 1118 для зниження потужності передачі першої станції, на основі першого рівня потужності передачі. Модулі на фіг.9 та 11 можуть містити процесори, електронні пристрої, апаратні пристрої, електронні компоненти, логічні схеми, пристрої пам'яті, програмні коди, коди програмно-апаратних засобів, і так далі, або будь-яке їх поєднання. Фіг. 12 показує блок-схему виконання базової станції 110 і термінала 120, які можуть бути однією з базових станцій і однією з терміналів, показаних на фіг.1. Базова станція 110 може бути обладнана Τ антенами з 1234а по 1234t, а термінал 120 може бути обладнаний R антенами з 1252а по 1252r, де звичайно, Т1 та R1. На базовій станції 110, процесор 1220 передачі може приймати потік даних від джерела 1212 даних і повідомлення від контролера/процесора 1240. Для прикладу, контролер/процесор 1240 може надавати повідомлення для ослаблення перешкод, показані на фіг.4-7. Процесор 1220 передачі може обробляти (наприклад, кодувати, перемежовувати і перетворювати в символи) потік даних і повідомлення, надаючи символи даних і керуючі символи відповідно. Процесор 1220 передачі також може генерувати символи пілот-сигналу для пілот-сигналу визначення потужності і/або інших иілот-сигналів або опорних сигналів. Проце 27 сор 1230 множинного вводу і виводу (ΜΙΜΟ) (ΤΧ) може виконувати просторову обробку (наприклад, попереднє кодування) символів даних, контрольних символів, і/або символів пілот сигналу, якщо застосовно, і може надавати Τ вихідних символьних потоків на Τ модуляторів (MOD) з 1232а по 1232t. Кожний модулятор 1232 може обробляти відповідний вихідний символьний потік (наприклад, для OFDM, SC-FDM, і так далі) для одержання вихідного еталонного потоку. Кожний модулятор 1232 може додатково обробляти (наприклад, конвертувати в аналоговий вигляд, посилювати, фільтрувати, і конвертувати з підвищенням частоти) вихідний еталонний потік для одержання сигналу низхідної лінії зв'язку. Τ сигналів низхідної лінії зв'язку від модуляторів з 1232а по 1232t можуть бути передані через Τ антен з 1234а по 1234t, відповідно. На терміналі 120, антени з 1252а по 1252г можуть приймати сигнали низхідної лінії зв'язку від базової станції 110 і можуть надавати прийняті сигнали демодуляторам (DEMOD) з 1254а по 1254г, відповідно. Кожний демодулятор 1254 може приводити до заданих умов (наприклад, фільтрувати, посилювати, конвертувати із зниженням частоти, і перетворювати в цифровий формат) відповідний прийнятий сигнал для одержання вхідних вибірок. Кожний демодулятор 1254 може додатково обробляти вхідні еталони (наприклад, для OFDM, SC-FDM, і так далі) для одержання прийнятих символів. Детектор 1256 ΜΙΜΟ може одержувати прийняті символи від всіх R демодуляторів з 1254а по 1254r, виконувати детектування ΜΙΜΟ на прийнятих символах, якщо застосовно, і надавати детектовані символи. Процесор 1258 прийому може обробляти (наприклад, демодулювати, усувати перемежовування, і декодувати) детектовані символи, надавати декодований потік даних для термінала 120 в приймач 1260 даних, і надавати декодовані повідомлення контролеру/процесору 1280. По висхідній лінії зв'язку на терміналі 120, процесор 1264 передачі може приймати та обробляти потік даних від джерела 1262 даних і повідомлення (наприклад, для запитів ресурсів, запитів на зниження перешкод, і так далі) від контролера/процесора 1280. Процесор 1264 передачі також може генерувати символи пілот-сигналу для пілотсигналу визначення потужності і/або інших пілотсигналів або опорних сигналів. Якщо застосовно, символи від процесора 1264 передачі можна заздалегідь кодувати процесором 1266 ТХ ΜΙΜΟ, додатково обробити модуляторами з 1254а по 1254r, і передати базовій станції 110. На базовій станції 110, сигнали висхідної лінії зв'язку від термінала 120 можна приймати антенами 1234, обробляти демодуляторами 1232, детектувати детектором 1236 ΜΙΜΟ, якщо застосовно, і додатково обробити процесором 1238 прийому для одержання декодованих пакетів і повідомлень, переданих терміналом 120. Контролери/процесори 1240 та 1280 можуть керувати роботою на базовій станції 110 і терміналі 120 відповідно. Процесор 1240 і/або інші процесори і модулі на базовій станції 110 можуть вико 96704 28 нувати або керувати процесом 800, показаним на фіг.8, процесом 1000, показаним на фіг.10, і/або іншими процесами, для способів, описаних в цьому документі. Процесор 1290 і/або інші процесори і модулі на терміналі 120 також можуть виконувати або керувати процесом 800, показаним на фіг.8, процесом 1000, показаним на фіг.10, і/або іншими процесами, для способів, описаних в цьому документі. Пристрої 1242 та 1282 пам'яті можуть зберігати дані і програмні коди для базової станції 110 і термінала 120, відповідно. Планувальник 1244 може планувати термінали для передачі даних по низхідній лінії зв'язку і/або висхідній лінії зв'язку і може забезпечувати надання ресурсів для запланованих терміналів. Фахівці в даній галузі техніки повинні розуміти, що інформація і сигнали можуть бути представлені, використовуючи будь-яке з множини інших способів і технічних прийомів. Наприклад, дані, інструкції, команди, інформація, сигнали, біти, символи та елементарні сигнали, які можуть згадуватися протягом наведеного вище опису, можуть бути представлені за допомогою напруг, струмів, електромагнітних хвиль, магнітних полів або частинок, оптичних полів або частинок, або будь-якого їх поєднання. Фахівці в даній галузі техніки повинні додатково зрозуміти, що різні ілюстративні логічні блоки, модулі, схеми та етапи алгоритму, описані в зв'язку з даним винаходом в цьому документі, можуть бути реалізовані як електронне апаратне забезпечення, комп'ютерне програмне забезпечення, або їх поєднання. Щоб чітко проілюструвати цю взаємозамінність програмного та апаратного забезпечення, різні ілюстративні компоненти, блоки, модулі, схеми та етапи були описані вище в цілому в термінах їх функціональних можливостей. Чи будуть такі функціональні можливості реалізовані в програмному або апаратному забезпеченні залежить від конкретного додатку і конструктивних обмежень, що накладаються на систему в цілому. Фахівці в даній галузі техніки можуть реалізувати описані функціональні можливості різними способами для кожного конкретного додатку, але такі реалізаційні рішення не повинні інтерпретуватися як такі, що викликають вихід з обсягу даного розкриття. Різні ілюстративні логічні блоки, модулі та схеми, описані в зв'язку з описаним тут розкриттям, можуть бути реалізовані або виконані з універсальним процесором, процесором цифрової обробки сигналів (DSP), спеціалізованої інтегральною мікросхемою (ASIC), логічною матрицею, програмованою користувачем (FPGA) або іншим програмованим логічним пристроєм, дискретним логічним елементом або транзисторними логічними схемами, дискретними компонентами апаратного забезпечення, або будь-яким їх поєднанням, призначеним для виконання функцій, описаних в цьому документі. Універсальний процесор може бути мікропроцесором, але як альтернатива, процесор може бути будь-яким традиційним процесором, контролером, мікроконтролером, або кінцевим автоматом. Процесор також може бути реалізований у вигляді поєднання обчислюваль 29 них пристроїв, наприклад поєднання DSP і мікропроцесора, множини мікропроцесорів, одного або більше мікропроцесорів у поєднанні з ядром DSP, або будь-якої іншої такої конфігурації. Етапи способу або алгоритму, описані в даному документі в зв'язку з розкриттям, можуть бути здійснені безпосередньо в апаратному забезпеченні, в модулі програмного забезпечення, що виконуються процесором, або їх поєднанням. Модуль програмного забезпечення може постійно знаходитися в пам'яті RAM, флеш-пам'яті, пам'яті ROM, пам'яті EPROM, пам'яті EEPROM, регістрах, накопичувачі на жорстких дисках, накопичувачі на знімних дисках, CD-ROM, або будь-якому іншому виді носія даних, відомому в даній галузі техніки. Зразковий носій даних зв'язаний з процесором так, що процесор може зчитувати інформацію з цього носія даних, і записувати на нього інформацію. Як альтернатива, носій даних може бути інтегрований в процесор. Процесор і носій даних можуть постійно знаходитися в ASIC. ASIC може постійно знаходитися в користувацькому терміналі. Як альтернатива, процесор і носій даних можуть постійно знаходитися в користувацькому терміналі як дискретні компоненти. В одному або більше зразкових виконаннях, описані функції можуть бути реалізовані в апаратному забезпеченні, програмному забезпеченні, програмно-апаратному забезпеченні або будьякому їх поєднанні. При реалізації в програмному забезпеченні, функції можна зберігати або передавати через одну або більше інструкцій або кодів на машинозчитуваному носії. Машинозчитувані носії включають в себе як комп'ютерні носії даних, так і середовище передачі, що включає в себе будь-яке середовище, яке сприяє перенесенню комп'ютерної програми з одного місця в інше. Носії даних можуть бути будь-якими доступними носіями, до яких може бути здійснений доступ за допомогою універсального або спеціалізованого комп'ютера. З метою прикладу, а не обмеження, подібні машинозчитувані носії можуть містити RAM, ROM, EEPROM, CD-ROM або інший запам'ятовуючий пристрій на оптичних дисках, запам'ятовуючий пристрій на магнітних дисках, або інші магнітні запам'ятовуючі пристрої, або будь-який інший носій, який може бути використаний для перенесення або зберігання бажаних програмних кодів у вигляді інструкцій або структур даних, і до якого може бути здійснений доступ за допомогою універсального або спеціалізованого комп'ютера, або універсального або спеціалізованого процесора. Також, будь-яке з'єднання правильно називати машинозчитуваним носієм. Наприклад, якщо програмне забезпечення передається з Web-сайта, сервера або іншого віддаленого джерела з використанням коаксіального кабелю, волоконнооптичного кабелю, витої пари, цифрової абонентської лінії зв'язку (DSL), або бездротових технологій, таких як інфрачервоні промені, радіо або мікрохвилі, то коаксіальний кабель, волоконнооптичний кабель, вита пара, DSL, або бездротові 96704 30 технології, такі як інфрачервоні промені, радіо, і мікрохвилі включені у визначення носія. Диск (disk) і диск (disc), як використовується в даному документі включають в себе компакт-диск (disc) (CD), лазерний диск (disc), оптичний диск (disc), цифровий універсальний диск (disc) (DVD), гнучкий диск (disk) і диск (disc) blu-ray, де диски (disk) звичайно відтворюють дані магнітним способом, в той час як диски (disc) відтворюють дані оптично за допомогою лазера. Поєднання вищенаведеного також включено в обсяг машинозчитуваних носіїв. Попередній опис розкриття надається, щоб дозволити будь-якому фахівцеві в даній галузі техніки оцінювати або використовувати розкриття. Фахівцям в даній галузі техніки будуть легко видимі різні видозміни розкриття, а загальні принципи, описані в цьому документі можуть бути застосовні до інших варіацій, не відступаючи від суті або обсягу розкриття. Таким чином, розкриття не має наміром бути обмеженим прикладами і виконаннями, описаними в цьому документі, але буде узгоджуватися з найширшим обсягом, дотримуючись принципів та ознак новизни, описаних в цьому документі. Посилальні позиції 100 бездротова мережа зв'язку 102 макростільник 110 базова станція 110z ретрансляційна станція 120 термінал 130 мережний контролер 400 схема передачі даних по низхідній лінії зв'язку з ослабленням перешкод 500 схема передачі даних по висхідній лінії зв'язку з ослабленням перешкод 800 процес для прийому даних з ослабленням перешкод у бездротовій мережі 900 пристрій для прийому даних з ослабленням перешкод у бездротовій мережі 1000 процес для посилання пілот-сигналу в бездротовій мережі 1100 пристрій для посилання пілот-сигналу в бездротовій мережі 1212 джерело даних 1220 процесор передачі 1230 процесор множинного вводу і виводу 1232 модулятори 1234 Τ антени 1236 детектор ΜΙΜΟ 1238 процесор прийому 1240, 1280 контролер/процесор 1244 планувальник 1252 R антени 1254 демодулятори 1256 детектор 1258 процесор прийому 1260 приймач 1262 джерело даних 1264 процесор передачі 1266 процесор ТХ ΜΙΜΟ 1290 процесор 31 96704 32 33 96704 34 35 96704 36 37 96704 38 39 96704 40 41 96704 42 43 Комп’ютерна верстка Л. Купенко 96704 Підписне 44 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюShort-term mitigating interference in asynchronous wireless network
Автори англійськоюPalanki, Ravi
Назва патенту російськоюКратковременное ослабление помех в асинхронной беспроводной сети
Автори російськоюПаланки Рави
МПК / Мітки
МПК: H04W 52/00, H04W 72/00
Мітки: асинхронний, перешкод, ослаблення, короткочасне, мережі, бездротовій
