Одержання даних в системах множинного доступу з частотним розділенням
Номер патенту: 97485
Опубліковано: 27.02.2012
Автори: Монтохо Хуан, Малладі Дурга Прасад, Кім Біоунг-Хоон
Формула / Реферат
1. Пристрій, що функціонує в середовищі бездротового зв'язку, причому пристрій містить:
процесор, виконаний з можливістю приймати кодову послідовність, в якій передається частина коду ідентифікації комірки, в основному каналі синхронізації, причому процесор додатково виконаний з можливістю приймати одну або більше кодових послідовностей, в яких передається частина, що залишилася, коду ідентифікації комірки, у вторинному каналі синхронізації; і
запам'ятовувальний пристрій, з'єднаний з процесором, для зберігання даних.
2. Пристрій за п. 1, в якому процесор додатково виконаний з можливістю приймати кодову послідовність, в якій передається смуга пропускання бездротової системи, в каналі широкомовної передачі.
3. Пристрій за п. 1, в якому процесор додатково виконаний з можливістю ретранслювати кодову послідовність в термінал в системі бездротового зв'язку, який не зміг одержати інформацію про комірку з базової станції комірки.
4. Пристрій за п. 3, в якому процесор додатково виконаний з можливістю планувати час для ініціювання ретрансляції кодової послідовності.
5. Пристрій за п. 4, в якому дані, збережені в запам'ятовуючому пристрої, включають в себе заплановані моменти часу для ініціювання ретрансляції кодової послідовності.
6. Пристрій за п. 1, в якому кодова послідовність в основному каналі синхронізації містить послідовність Задоффа-Чу.
7. Пристрій, що функціонує в середовищі бездротового зв'язку, причому пристрій містить:
процесор, виконаний з можливістю передавати кодову послідовність, в якій передається частина коду ідентифікації комірки, в основному каналі синхронізації, причому процесор додатково виконаний з можливістю передавати одну або більше кодових послідовностей, в яких передається частина, що залишилася, коду ідентифікації комірки, у вторинному каналі синхронізації; і
запам'ятовувальний пристрій, з'єднаний з процесором, для зберігання даних.
8. Пристрій за п. 7, в якому процесор додатково виконаний з можливістю передавати кодову послідовність, в якій передається смуга пропускання бездротового зв'язку, в каналі широкомовної передачі.
9. Пристрій за п. 7, в якому процесор додатково виконаний з можливістю передавати кодову послідовність в смузі 1,25 МГц.
10. Пристрій за п. 8, в якому процесор додатково виконаний з можливістю передавати кодову послідовність в смузі 1,25 МГц, коли смуга пропускання (BW) системи менша ніж 5 МГц, і в смузі 5 МГц, коли BW більше ніж або дорівнює 5 МГц.
11. Пристрій за п. 7, в якому процесор додатково виконаний з можливістю передавати запит на ретрансляцію кодової послідовності.
12. Пристрій за п. 7, в якому процесор додатково виконаний з можливістю передавати запит на ретрансляцію однієї або більше кодових послідовностей.
13. Пристрій за п. 8, в якому процесор додатково виконаний з можливістю передавати запит на ретрансляцію кодової послідовності.
14. Пристрій за п. 11, в якому процесор додатково виконаний з можливістю тимчасово припиняти передачу кодової послідовності в низхідній лінії зв'язку для зменшення обсягу службової інформації, що передається.

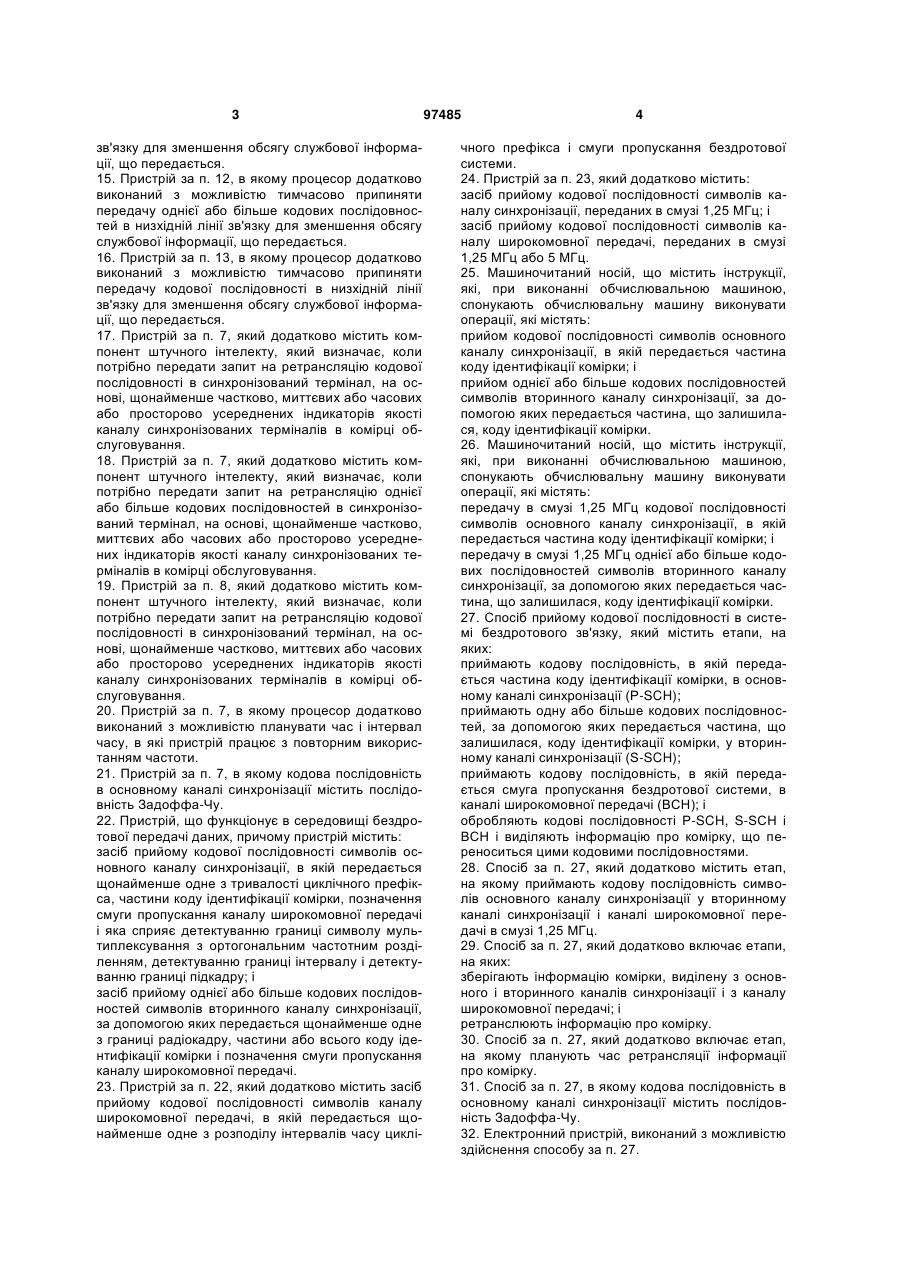

15. Пристрій за п. 12, в якому процесор додатково виконаний з можливістю тимчасово припиняти передачу однієї або більше кодових послідовностей в низхідній лінії зв'язку для зменшення обсягу службової інформації, що передається.
16. Пристрій за п. 13, в якому процесор додатково виконаний з можливістю тимчасово припиняти передачу кодової послідовності в низхідній лінії зв'язку для зменшення обсягу службової інформації, що передається.
17. Пристрій за п. 7, який додатково містить компонент штучного інтелекту, який визначає, коли потрібно передати запит на ретрансляцію кодової послідовності в синхронізований термінал, на основі, щонайменше частково, миттєвих або часових або просторово усереднених індикаторів якості каналу синхронізованих терміналів в комірці обслуговування.
18. Пристрій за п. 7, який додатково містить компонент штучного інтелекту, який визначає, коли потрібно передати запит на ретрансляцію однієї або більше кодових послідовностей в синхронізований термінал, на основі, щонайменше частково, миттєвих або часових або просторово усереднених індикаторів якості каналу синхронізованих терміналів в комірці обслуговування.
19. Пристрій за п. 8, який додатково містить компонент штучного інтелекту, який визначає, коли потрібно передати запит на ретрансляцію кодової послідовності в синхронізований термінал, на основі, щонайменше частково, миттєвих або часових або просторово усереднених індикаторів якості каналу синхронізованих терміналів в комірці обслуговування.
20. Пристрій за п. 7, в якому процесор додатково виконаний з можливістю планувати час і інтервал часу, в які пристрій працює з повторним використанням частоти.
21. Пристрій за п. 7, в якому кодова послідовність в основному каналі синхронізації містить послідовність Задоффа-Чу.
22. Пристрій, що функціонує в середовищі бездротової передачі даних, причому пристрій містить:
засіб прийому кодової послідовності символів основного каналу синхронізації, в якій передається щонайменше одне з тривалості циклічного префікса, частини коду ідентифікації комірки, позначення смуги пропускання каналу широкомовної передачі і яка сприяє детектуванню границі символу мультиплексування з ортогональним частотним розділенням, детектуванню границі інтервалу і детектуванню границі підкадру; і
засіб прийому однієї або більше кодових послідовностей символів вторинного каналу синхронізації, за допомогою яких передається щонайменше одне з границі радіокадру, частини або всього коду ідентифікації комірки і позначення смуги пропускання каналу широкомовної передачі.
23. Пристрій за п. 22, який додатково містить засіб прийому кодової послідовності символів каналу широкомовної передачі, в якій передається щонайменше одне з розподілу інтервалів часу циклічного префікса і смуги пропускання бездротової системи.
24. Пристрій за п. 23, який додатково містить:
засіб прийому кодової послідовності символів каналу синхронізації, переданих в смузі 1,25 МГц; і
засіб прийому кодової послідовності символів каналу широкомовної передачі, переданих в смузі 1,25 МГц або 5 МГц.
25. Машиночитаний носій, що містить інструкції, які, при виконанні обчислювальною машиною, спонукають обчислювальну машину виконувати операції, які містять:
прийом кодової послідовності символів основного каналу синхронізації, в якій передається частина коду ідентифікації комірки; і
прийом однієї або більше кодових послідовностей символів вторинного каналу синхронізації, за допомогою яких передається частина, що залишилася, коду ідентифікації комірки.
26. Машиночитаний носій, що містить інструкції, які, при виконанні обчислювальною машиною, спонукають обчислювальну машину виконувати операції, які містять:
передачу в смузі 1,25 МГц кодової послідовності символів основного каналу синхронізації, в якій передається частина коду ідентифікації комірки; і
передачу в смузі 1,25 МГц однієї або більше кодових послідовностей символів вторинного каналу синхронізації, за допомогою яких передається частина, що залишилася, коду ідентифікації комірки.
27. Спосіб прийому кодової послідовності в системі бездротового зв'язку, який містить етапи, на яких:
приймають кодову послідовність, в якій передається частина коду ідентифікації комірки, в основному каналі синхронізації (P-SCH);
приймають одну або більше кодових послідовностей, за допомогою яких передається частина, що залишилася, коду ідентифікації комірки, у вторинному каналі синхронізації (S-SCH);
приймають кодову послідовність, в якій передається смуга пропускання бездротової системи, в каналі широкомовної передачі (ВСН); і
обробляють кодові послідовності P-SCH, S-SCH і ВСН і виділяють інформацію про комірку, що переноситься цими кодовими послідовностями.
28. Спосіб за п. 27, який додатково містить етап, на якому приймають кодову послідовність символів основного каналу синхронізації у вторинному каналі синхронізації і каналі широкомовної передачі в смузі 1,25 МГц.
29. Спосіб за п. 27, який додатково включає етапи, на яких:
зберігають інформацію комірки, виділену з основного і вторинного каналів синхронізації і з каналу широкомовної передачі; і
ретранслюють інформацію про комірку.
30. Спосіб за п. 27, який додатково включає етап, на якому планують час ретрансляції інформації про комірку.
31. Спосіб за п. 27, в якому кодова послідовність в основному каналі синхронізації містить послідовність Задоффа-Чу.
32. Електронний пристрій, виконаний з можливістю здійснення способу за п. 27.

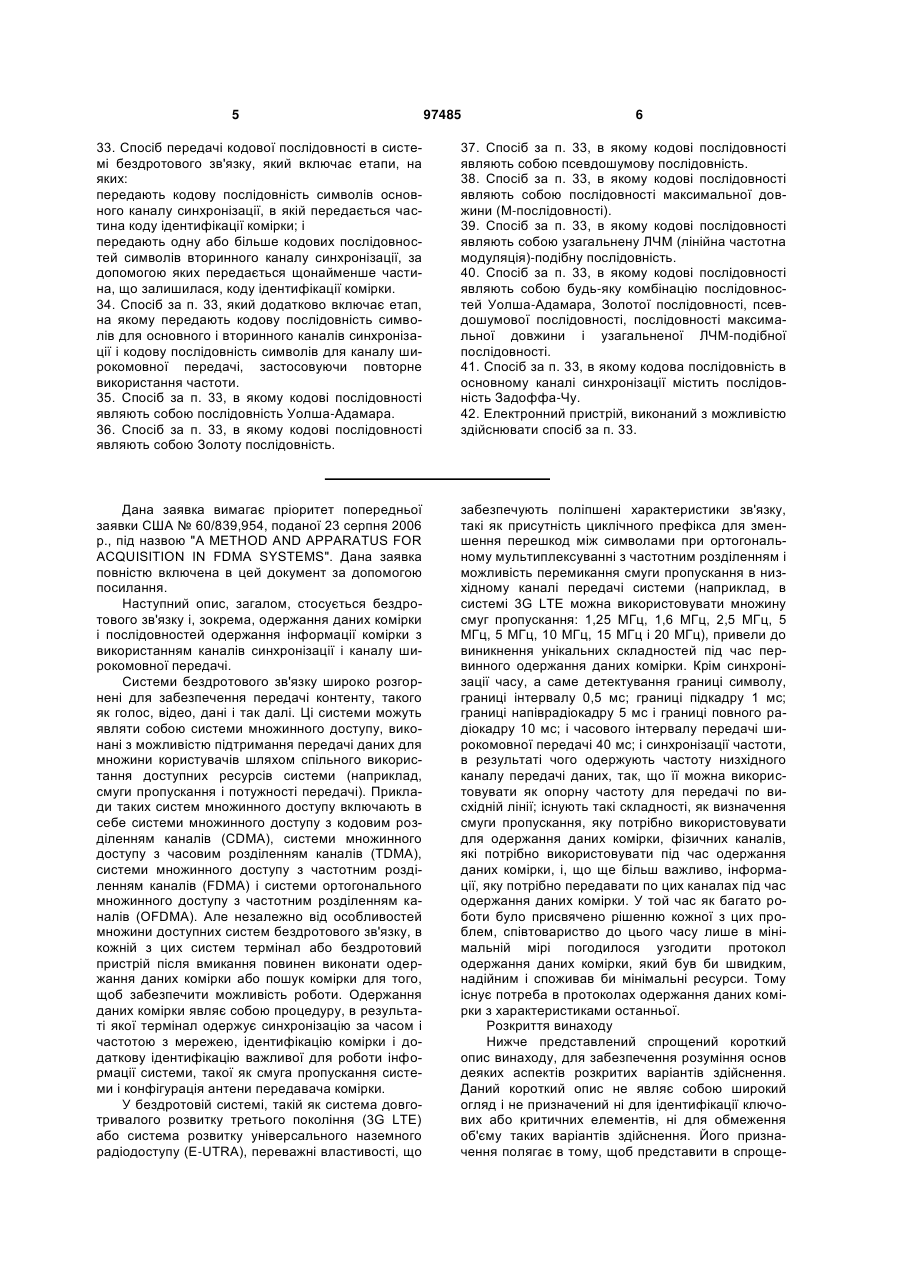

33. Спосіб передачі кодової послідовності в системі бездротового зв'язку, який включає етапи, на яких:
передають кодову послідовність символів основного каналу синхронізації, в якій передається частина коду ідентифікації комірки; і
передають одну або більше кодових послідовностей символів вторинного каналу синхронізації, за допомогою яких передається щонайменше частина, що залишилася, коду ідентифікації комірки.
34. Спосіб за п. 33, який додатково включає етап, на якому передають кодову послідовність символів для основного і вторинного каналів синхронізації і кодову послідовність символів для каналу широкомовної передачі, застосовуючи повторне використання частоти.
35. Спосіб за п. 33, в якому кодові послідовності являють собою послідовність Уолша-Адамара.
36. Спосіб за п. 33, в якому кодові послідовності являють собою Золоту послідовність.
37. Спосіб за п. 33, в якому кодові послідовності являють собою псевдошумову послідовність.
38. Спосіб за п. 33, в якому кодові послідовності являють собою послідовності максимальної довжини (М-послідовності).
39. Спосіб за п. 33, в якому кодові послідовності являють собою узагальнену ЛЧМ (лінійна частотна модуляція)-подібну послідовність.
40. Спосіб за п. 33, в якому кодові послідовності являють собою будь-яку комбінацію послідовностей Уолша-Адамара, Золотої послідовності, псевдошумової послідовності, послідовності максимальної довжини і узагальненої ЛЧМ-подібної послідовності.
41. Спосіб за п. 33, в якому кодова послідовність в основному каналі синхронізації містить послідовність Задоффа-Чу.
42. Електронний пристрій, виконаний з можливістю здійснювати спосіб за п. 33.

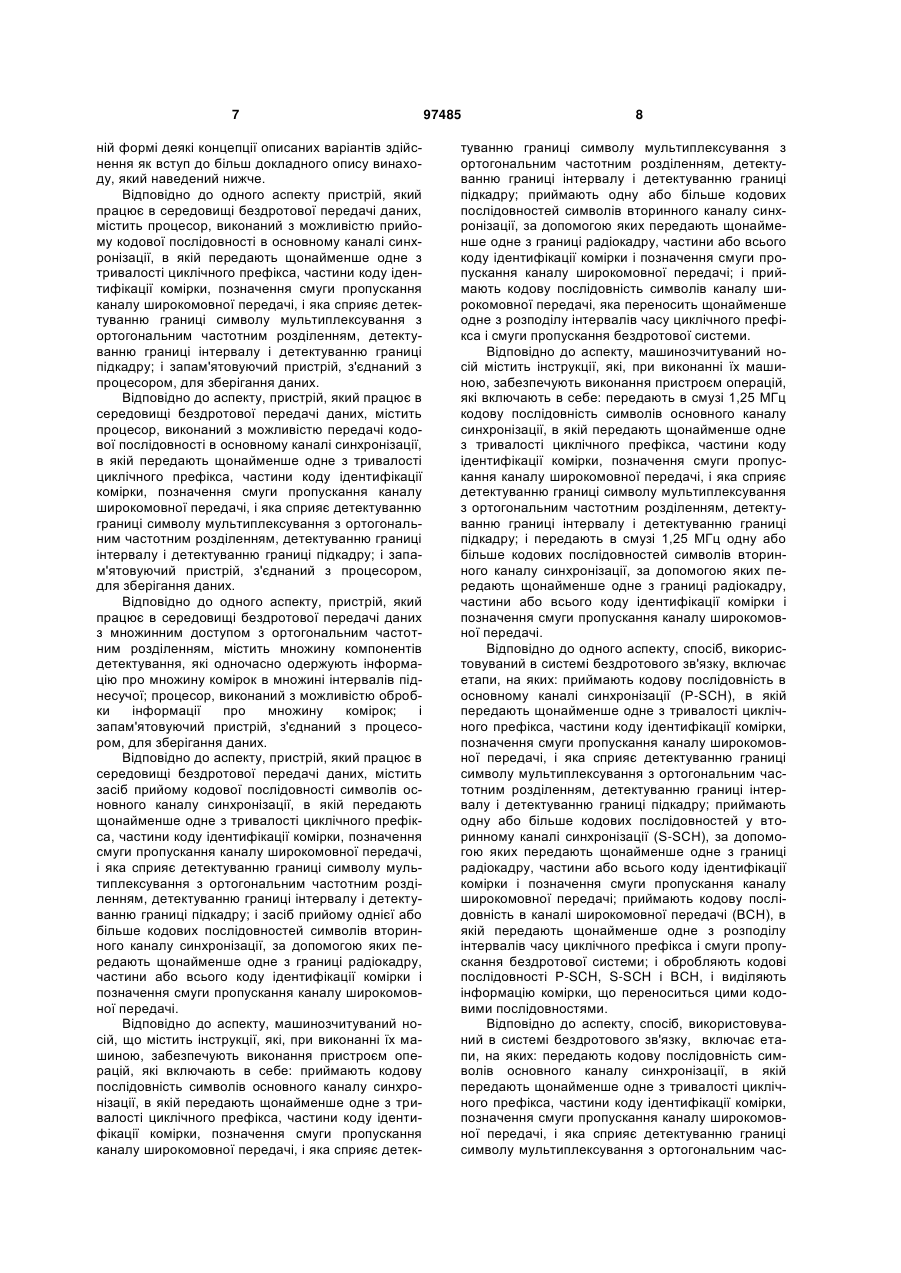

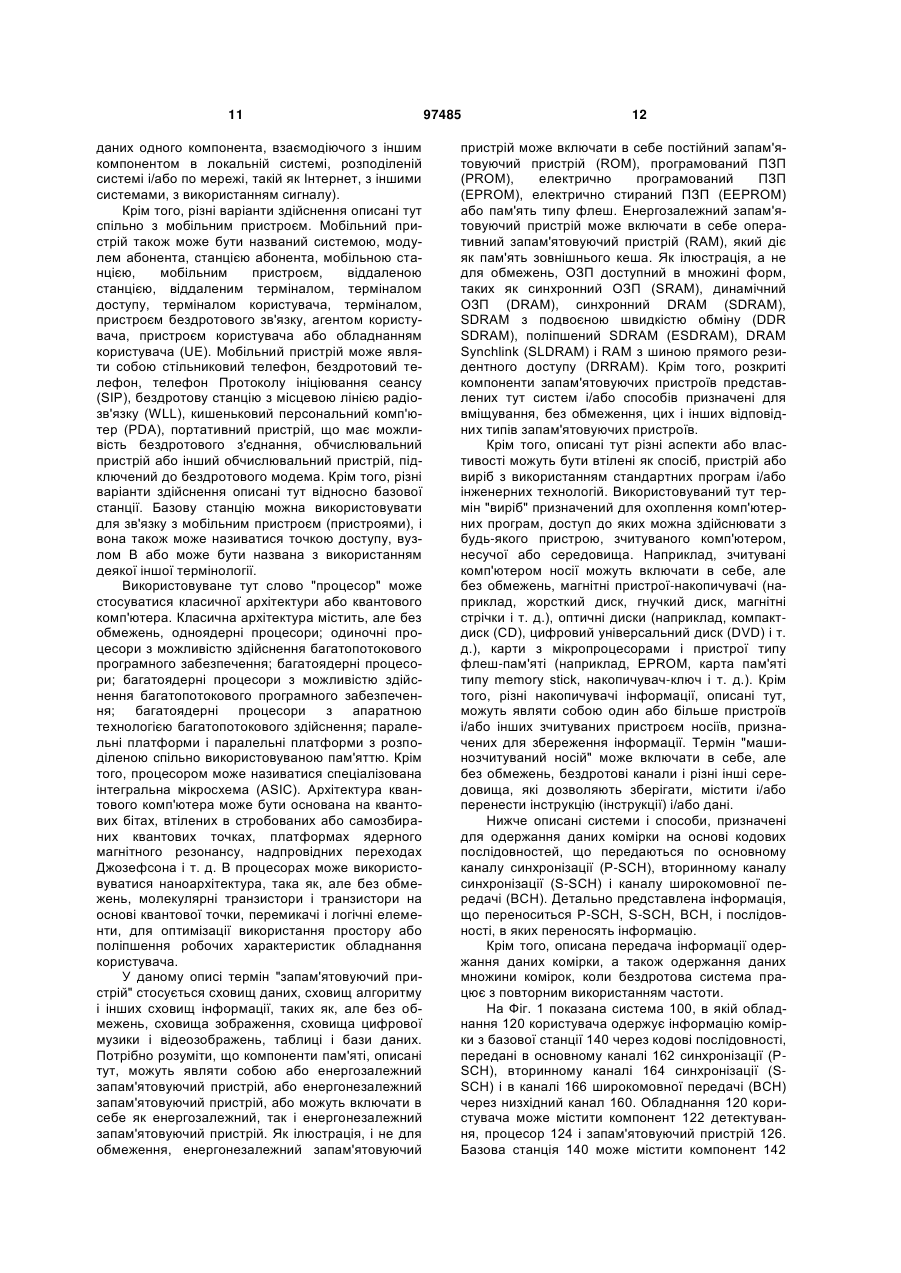

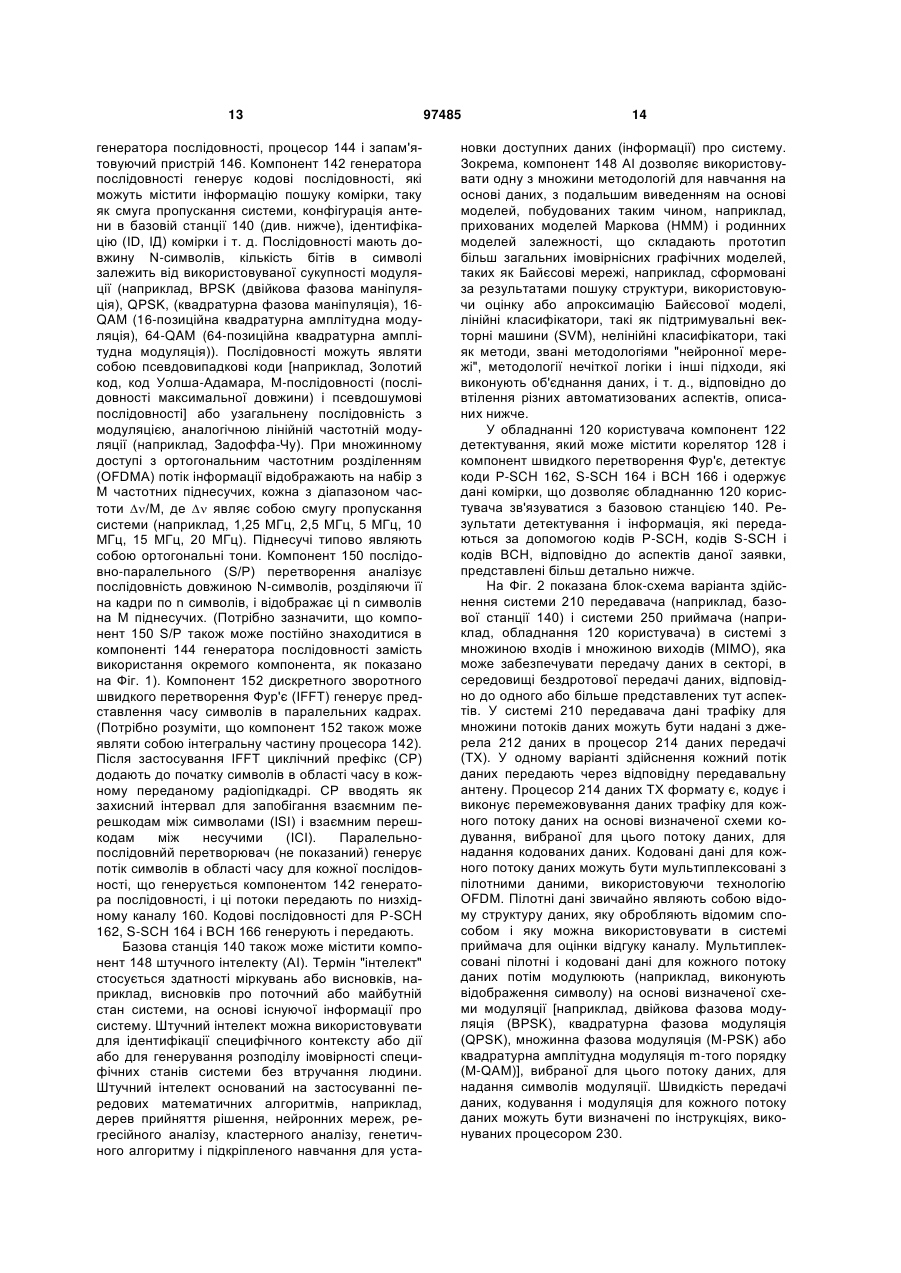

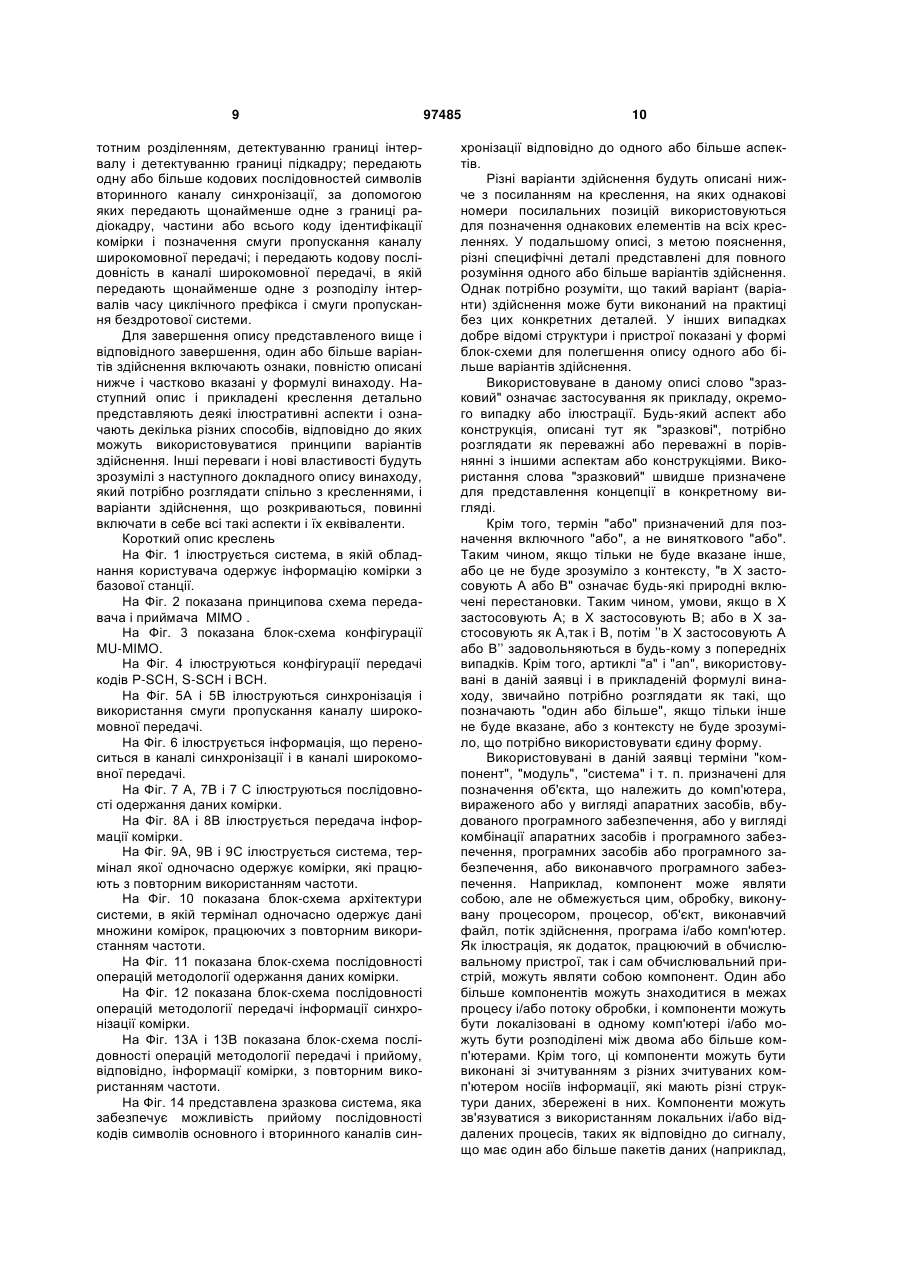

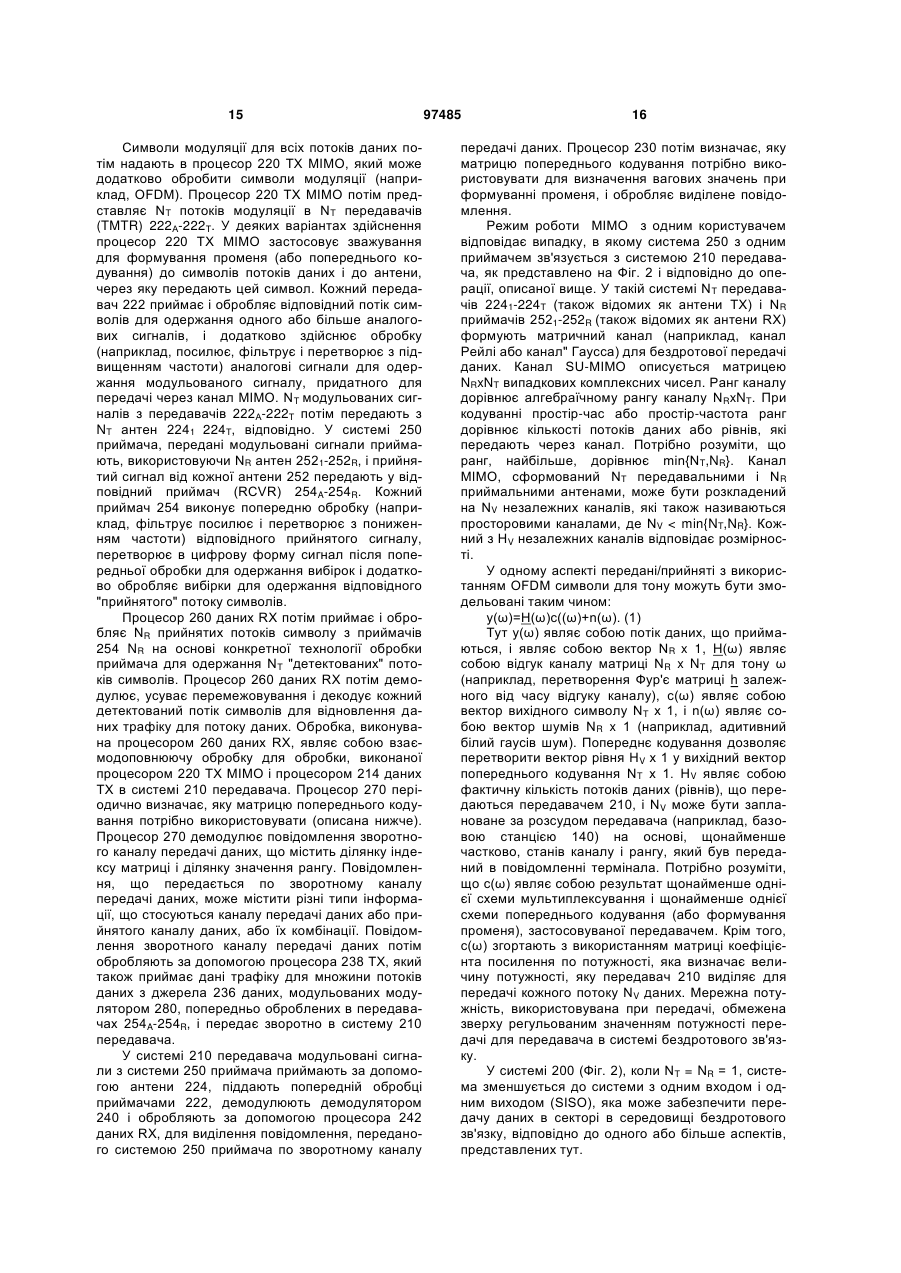

Текст
1. Пристрій, що функціонує в середовищі бездротового зв'язку, причому пристрій містить: процесор, виконаний з можливістю приймати кодову послідовність, в якій передається частина коду ідентифікації комірки, в основному каналі синхронізації, причому процесор додатково виконаний з можливістю приймати одну або більше кодових послідовностей, в яких передається частина, що залишилася, коду ідентифікації комірки, у вторинному каналі синхронізації; і запам'ятовувальний пристрій, з'єднаний з процесором, для зберігання даних. 2. Пристрій за п. 1, в якому процесор додатково виконаний з можливістю приймати кодову послідовність, в якій передається смуга пропускання бездротової системи, в каналі широкомовної передачі. 3. Пристрій за п. 1, в якому процесор додатково виконаний з можливістю ретранслювати кодову послідовність в термінал в системі бездротового зв'язку, який не зміг одержати інформацію про комірку з базової станції комірки. 2 (19) 1 3 зв'язку для зменшення обсягу службової інформації, що передається. 15. Пристрій за п. 12, в якому процесор додатково виконаний з можливістю тимчасово припиняти передачу однієї або більше кодових послідовностей в низхідній лінії зв'язку для зменшення обсягу службової інформації, що передається. 16. Пристрій за п. 13, в якому процесор додатково виконаний з можливістю тимчасово припиняти передачу кодової послідовності в низхідній лінії зв'язку для зменшення обсягу службової інформації, що передається. 17. Пристрій за п. 7, який додатково містить компонент штучного інтелекту, який визначає, коли потрібно передати запит на ретрансляцію кодової послідовності в синхронізований термінал, на основі, щонайменше частково, миттєвих або часових або просторово усереднених індикаторів якості каналу синхронізованих терміналів в комірці обслуговування. 18. Пристрій за п. 7, який додатково містить компонент штучного інтелекту, який визначає, коли потрібно передати запит на ретрансляцію однієї або більше кодових послідовностей в синхронізований термінал, на основі, щонайменше частково, миттєвих або часових або просторово усереднених індикаторів якості каналу синхронізованих терміналів в комірці обслуговування. 19. Пристрій за п. 8, який додатково містить компонент штучного інтелекту, який визначає, коли потрібно передати запит на ретрансляцію кодової послідовності в синхронізований термінал, на основі, щонайменше частково, миттєвих або часових або просторово усереднених індикаторів якості каналу синхронізованих терміналів в комірці обслуговування. 20. Пристрій за п. 7, в якому процесор додатково виконаний з можливістю планувати час і інтервал часу, в які пристрій працює з повторним використанням частоти. 21. Пристрій за п. 7, в якому кодова послідовність в основному каналі синхронізації містить послідовність Задоффа-Чу. 22. Пристрій, що функціонує в середовищі бездротової передачі даних, причому пристрій містить: засіб прийому кодової послідовності символів основного каналу синхронізації, в якій передається щонайменше одне з тривалості циклічного префікса, частини коду ідентифікації комірки, позначення смуги пропускання каналу широкомовної передачі і яка сприяє детектуванню границі символу мультиплексування з ортогональним частотним розділенням, детектуванню границі інтервалу і детектуванню границі підкадру; і засіб прийому однієї або більше кодових послідовностей символів вторинного каналу синхронізації, за допомогою яких передається щонайменше одне з границі радіокадру, частини або всього коду ідентифікації комірки і позначення смуги пропускання каналу широкомовної передачі. 23. Пристрій за п. 22, який додатково містить засіб прийому кодової послідовності символів каналу широкомовної передачі, в якій передається щонайменше одне з розподілу інтервалів часу циклі 97485 4 чного префікса і смуги пропускання бездротової системи. 24. Пристрій за п. 23, який додатково містить: засіб прийому кодової послідовності символів каналу синхронізації, переданих в смузі 1,25 МГц; і засіб прийому кодової послідовності символів каналу широкомовної передачі, переданих в смузі 1,25 МГц або 5 МГц. 25. Машиночитаний носій, що містить інструкції, які, при виконанні обчислювальною машиною, спонукають обчислювальну машину виконувати операції, які містять: прийом кодової послідовності символів основного каналу синхронізації, в якій передається частина коду ідентифікації комірки; і прийом однієї або більше кодових послідовностей символів вторинного каналу синхронізації, за допомогою яких передається частина, що залишилася, коду ідентифікації комірки. 26. Машиночитаний носій, що містить інструкції, які, при виконанні обчислювальною машиною, спонукають обчислювальну машину виконувати операції, які містять: передачу в смузі 1,25 МГц кодової послідовності символів основного каналу синхронізації, в якій передається частина коду ідентифікації комірки; і передачу в смузі 1,25 МГц однієї або більше кодових послідовностей символів вторинного каналу синхронізації, за допомогою яких передається частина, що залишилася, коду ідентифікації комірки. 27. Спосіб прийому кодової послідовності в системі бездротового зв'язку, який містить етапи, на яких: приймають кодову послідовність, в якій передається частина коду ідентифікації комірки, в основному каналі синхронізації (P-SCH); приймають одну або більше кодових послідовностей, за допомогою яких передається частина, що залишилася, коду ідентифікації комірки, у вторинному каналі синхронізації (S-SCH); приймають кодову послідовність, в якій передається смуга пропускання бездротової системи, в каналі широкомовної передачі (ВСН); і обробляють кодові послідовності P-SCH, S-SCH і ВСН і виділяють інформацію про комірку, що переноситься цими кодовими послідовностями. 28. Спосіб за п. 27, який додатково містить етап, на якому приймають кодову послідовність символів основного каналу синхронізації у вторинному каналі синхронізації і каналі широкомовної передачі в смузі 1,25 МГц. 29. Спосіб за п. 27, який додатково включає етапи, на яких: зберігають інформацію комірки, виділену з основного і вторинного каналів синхронізації і з каналу широкомовної передачі; і ретранслюють інформацію про комірку. 30. Спосіб за п. 27, який додатково включає етап, на якому планують час ретрансляції інформації про комірку. 31. Спосіб за п. 27, в якому кодова послідовність в основному каналі синхронізації містить послідовність Задоффа-Чу. 32. Електронний пристрій, виконаний з можливістю здійснення способу за п. 27. 5 97485 6 33. Спосіб передачі кодової послідовності в системі бездротового зв'язку, який включає етапи, на яких: передають кодову послідовність символів основного каналу синхронізації, в якій передається частина коду ідентифікації комірки; і передають одну або більше кодових послідовностей символів вторинного каналу синхронізації, за допомогою яких передається щонайменше частина, що залишилася, коду ідентифікації комірки. 34. Спосіб за п. 33, який додатково включає етап, на якому передають кодову послідовність символів для основного і вторинного каналів синхронізації і кодову послідовність символів для каналу широкомовної передачі, застосовуючи повторне використання частоти. 35. Спосіб за п. 33, в якому кодові послідовності являють собою послідовність Уолша-Адамара. 36. Спосіб за п. 33, в якому кодові послідовності являють собою Золоту послідовність. 37. Спосіб за п. 33, в якому кодові послідовності являють собою псевдошумову послідовність. 38. Спосіб за п. 33, в якому кодові послідовності являють собою послідовності максимальної довжини (М-послідовності). 39. Спосіб за п. 33, в якому кодові послідовності являють собою узагальнену ЛЧМ (лінійна частотна модуляція)-подібну послідовність. 40. Спосіб за п. 33, в якому кодові послідовності являють собою будь-яку комбінацію послідовностей Уолша-Адамара, Золотої послідовності, псевдошумової послідовності, послідовності максимальної довжини і узагальненої ЛЧМ-подібної послідовності. 41. Спосіб за п. 33, в якому кодова послідовність в основному каналі синхронізації містить послідовність Задоффа-Чу. 42. Електронний пристрій, виконаний з можливістю здійснювати спосіб за п. 33. Дана заявка вимагає пріоритет попередньої заявки США № 60/839,954, поданої 23 серпня 2006 p., під назвою "A METHOD AND APPARATUS FOR ACQUISITION IN FDMA SYSTEMS". Дана заявка повністю включена в цей документ за допомогою посилання. Наступний опис, загалом, стосується бездротового зв'язку і, зокрема, одержання даних комірки і послідовностей одержання інформації комірки з використанням каналів синхронізації і каналу широкомовної передачі. Системи бездротового зв'язку широко розгорнені для забезпечення передачі контенту, такого як голос, відео, дані і так далі. Ці системи можуть являти собою системи множинного доступу, виконані з можливістю підтримання передачі даних для множини користувачів шляхом спільного використання доступних ресурсів системи (наприклад, смуги пропускання і потужності передачі). Приклади таких систем множинного доступу включають в себе системи множинного доступу з кодовим розділенням каналів (CDMA), системи множинного доступу з часовим розділенням каналів (TDMA), системи множинного доступу з частотним розділенням каналів (FDMA) і системи ортогонального множинного доступу з частотним розділенням каналів (OFDMA). Але незалежно від особливостей множини доступних систем бездротового зв'язку, в кожній з цих систем термінал або бездротовий пристрій після вмикання повинен виконати одержання даних комірки або пошук комірки для того, щоб забезпечити можливість роботи. Одержання даних комірки являє собою процедуру, в результаті якої термінал одержує синхронізацію за часом і частотою з мережею, ідентифікацію комірки і додаткову ідентифікацію важливої для роботи інформації системи, такої як смуга пропускання системи і конфігурація антени передавача комірки. У бездротовій системі, такій як система довготривалого розвитку третього покоління (3G LTE) або система розвитку універсального наземного радіодоступу (E-UTRA), переважні властивості, що забезпечують поліпшені характеристики зв'язку, такі як присутність циклічного префікса для зменшення перешкод між символами при ортогональному мультиплексуванні з частотним розділенням і можливість перемикання смуги пропускання в низхідному каналі передачі системи (наприклад, в системі 3G LTE можна використовувати множину смуг пропускання: 1,25 МГц, 1,6 МГц, 2,5 МГц, 5 МГц, 5 МГц, 10 МГц, 15 МГц і 20 МГц), привели до виникнення унікальних складностей під час первинного одержання даних комірки. Крім синхронізації часу, а саме детектування границі символу, границі інтервалу 0,5 мс; границі підкадру 1 мс; границі напіврадіокадру 5 мс і границі повного радіокадру 10 мс; і часового інтервалу передачі широкомовної передачі 40 мс; і синхронізації частоти, в результаті чого одержують частоту низхідного каналу передачі даних, так, що її можна використовувати як опорну частоту для передачі по висхідній лінії; існують такі складності, як визначення смуги пропускання, яку потрібно використовувати для одержання даних комірки, фізичних каналів, які потрібно використовувати під час одержання даних комірки, і, що ще більш важливо, інформації, яку потрібно передавати по цих каналах під час одержання даних комірки. У той час як багато роботи було присвячено рішенню кожної з цих проблем, співтовариство до цього часу лише в мінімальній мірі погодилося узгодити протокол одержання даних комірки, який був би швидким, надійним і споживав би мінімальні ресурси. Тому існує потреба в протоколах одержання даних комірки з характеристиками останньої. Розкриття винаходу Нижче представлений спрощений короткий опис винаходу, для забезпечення розуміння основ деяких аспектів розкритих варіантів здійснення. Даний короткий опис не являє собою широкий огляд і не призначений ні для ідентифікації ключових або критичних елементів, ні для обмеження об'єму таких варіантів здійснення. Його призначення полягає в тому, щоб представити в спроще 7 ній формі деякі концепції описаних варіантів здійснення як вступ до більш докладного опису винаходу, який наведений нижче. Відповідно до одного аспекту пристрій, який працює в середовищі бездротової передачі даних, містить процесор, виконаний з можливістю прийому кодової послідовності в основному каналі синхронізації, в якій передають щонайменше одне з тривалості циклічного префікса, частини коду ідентифікації комірки, позначення смуги пропускання каналу широкомовної передачі, і яка сприяє детектуванню границі символу мультиплексування з ортогональним частотним розділенням, детектуванню границі інтервалу і детектуванню границі підкадру; і запам'ятовуючий пристрій, з'єднаний з процесором, для зберігання даних. Відповідно до аспекту, пристрій, який працює в середовищі бездротової передачі даних, містить процесор, виконаний з можливістю передачі кодової послідовності в основному каналі синхронізації, в якій передають щонайменше одне з тривалості циклічного префікса, частини коду ідентифікації комірки, позначення смуги пропускання каналу широкомовної передачі, і яка сприяє детектуванню границі символу мультиплексування з ортогональним частотним розділенням, детектуванню границі інтервалу і детектуванню границі підкадру; і запам'ятовуючий пристрій, з'єднаний з процесором, для зберігання даних. Відповідно до одного аспекту, пристрій, який працює в середовищі бездротової передачі даних з множинним доступом з ортогональним частотним розділенням, містить множину компонентів детектування, які одночасно одержують інформацію про множину комірок в множині інтервалів піднесучої; процесор, виконаний з можливістю обробки інформації про множину комірок; і запам'ятовуючий пристрій, з'єднаний з процесором, для зберігання даних. Відповідно до аспекту, пристрій, який працює в середовищі бездротової передачі даних, містить засіб прийому кодової послідовності символів основного каналу синхронізації, в якій передають щонайменше одне з тривалості циклічного префікса, частини коду ідентифікації комірки, позначення смуги пропускання каналу широкомовної передачі, і яка сприяє детектуванню границі символу мультиплексування з ортогональним частотним розділенням, детектуванню границі інтервалу і детектуванню границі підкадру; і засіб прийому однієї або більше кодових послідовностей символів вторинного каналу синхронізації, за допомогою яких передають щонайменше одне з границі радіокадру, частини або всього коду ідентифікації комірки і позначення смуги пропускання каналу широкомовної передачі. Відповідно до аспекту, машинозчитуваний носій, що містить інструкції, які, при виконанні їх машиною, забезпечують виконання пристроєм операцій, які включають в себе: приймають кодову послідовність символів основного каналу синхронізації, в якій передають щонайменше одне з тривалості циклічного префікса, частини коду ідентифікації комірки, позначення смуги пропускання каналу широкомовної передачі, і яка сприяє детек 97485 8 туванню границі символу мультиплексування з ортогональним частотним розділенням, детектуванню границі інтервалу і детектуванню границі підкадру; приймають одну або більше кодових послідовностей символів вторинного каналу синхронізації, за допомогою яких передають щонайменше одне з границі радіокадру, частини або всього коду ідентифікації комірки і позначення смуги пропускання каналу широкомовної передачі; і приймають кодову послідовність символів каналу широкомовної передачі, яка переносить щонайменше одне з розподілу інтервалів часу циклічного префікса і смуги пропускання бездротової системи. Відповідно до аспекту, машинозчитуваний носій містить інструкції, які, при виконанні їх машиною, забезпечують виконання пристроєм операцій, які включають в себе: передають в смузі 1,25 МГц кодову послідовність символів основного каналу синхронізації, в якій передають щонайменше одне з тривалості циклічного префікса, частини коду ідентифікації комірки, позначення смуги пропускання каналу широкомовної передачі, і яка сприяє детектуванню границі символу мультиплексування з ортогональним частотним розділенням, детектуванню границі інтервалу і детектуванню границі підкадру; і передають в смузі 1,25 МГц одну або більше кодових послідовностей символів вторинного каналу синхронізації, за допомогою яких передають щонайменше одне з границі радіокадру, частини або всього коду ідентифікації комірки і позначення смуги пропускання каналу широкомовної передачі. Відповідно до одного аспекту, спосіб, використовуваний в системі бездротового зв'язку, включає етапи, на яких: приймають кодову послідовність в основному каналі синхронізації (P-SCH), в якій передають щонайменше одне з тривалості циклічного префікса, частини коду ідентифікації комірки, позначення смуги пропускання каналу широкомовної передачі, і яка сприяє детектуванню границі символу мультиплексування з ортогональним частотним розділенням, детектуванню границі інтервалу і детектуванню границі підкадру; приймають одну або більше кодових послідовностей у вторинному каналі синхронізації (S-SCH), за допомогою яких передають щонайменше одне з границі радіокадру, частини або всього коду ідентифікації комірки і позначення смуги пропускання каналу широкомовної передачі; приймають кодову послідовність в каналі широкомовної передачі (ВСН), в якій передають щонайменше одне з розподілу інтервалів часу циклічного префікса і смуги пропускання бездротової системи; і обробляють кодові послідовності P-SCH, S-SCH і ВСН, і виділяють інформацію комірки, що переноситься цими кодовими послідовностями. Відповідно до аспекту, спосіб, використовуваний в системі бездротового зв'язку, включає етапи, на яких: передають кодову послідовність символів основного каналу синхронізації, в якій передають щонайменше одне з тривалості циклічного префікса, частини коду ідентифікації комірки, позначення смуги пропускання каналу широкомовної передачі, і яка сприяє детектуванню границі символу мультиплексування з ортогональним час 9 тотним розділенням, детектуванню границі інтервалу і детектуванню границі підкадру; передаютьодну або більше кодових послідовностей символів вторинного каналу синхронізації, за допомогою яких передають щонайменше одне з границі радіокадру, частини або всього коду ідентифікації комірки і позначення смуги пропускання каналу широкомовної передачі; і передають кодову послідовність в каналі широкомовної передачі, в якій передають щонайменше одне з розподілу інтервалів часу циклічного префікса і смуги пропускання бездротової системи. Для завершення опису представленого вище і відповідного завершення, один або більше варіантів здійснення включають ознаки, повністю описані нижче і частково вказані у формулі винаходу. Наступний опис і прикладені креслення детально представляють деякі ілюстративні аспекти і означають декілька різних способів, відповідно до яких можуть використовуватися принципи варіантів здійснення. Інші переваги і нові властивості будуть зрозумілі з наступного докладного опису винаходу, який потрібно розглядати спільно з кресленнями, і варіанти здійснення, що розкриваються, повинні включати в себе всі такі аспекти і їх еквіваленти. Короткий опис креслень На Фіг. 1 ілюструється система, в якій обладнання користувача одержує інформацію комірки з базової станції. На Фіг. 2 показана принципова схема передавача і приймача МIМO . На Фіг. 3 показана блок-схема конфігурації MU-MIMO. На Фіг. 4 ілюструються конфігурації передачі кодів P-SCH, S-SCH і ВСН. На Фіг. 5А і 5В ілюструються синхронізація і використання смуги пропускання каналу широкомовної передачі. На Фіг. 6 ілюструється інформація, що переноситься в каналі синхронізації і в каналі широкомовної передачі. На Фіг. 7 А, 7В і 7 С ілюструються послідовності одержання даних комірки. На Фіг. 8А і 8В ілюструється передача інформації комірки. На Фіг. 9А, 9В і 9С ілюструється система, термінал якої одночасно одержує комірки, які працюють з повторним використанням частоти. На Фіг. 10 показана блок-схема архітектури системи, в якій термінал одночасно одержує дані множини комірок, працюючих з повторним використанням частоти. На Фіг. 11 показана блок-схема послідовності операцій методології одержання даних комірки. На Фіг. 12 показана блок-схема послідовності операцій методології передачі інформації синхронізації комірки. На Фіг. 13А і 13В показана блок-схема послідовності операцій методології передачі і прийому, відповідно, інформації комірки, з повторним використанням частоти. На Фіг. 14 представлена зразкова система, яка забезпечує можливість прийому послідовності кодів символів основного і вторинного каналів син 97485 10 хронізації відповідно до одного або більше аспектів. Різні варіанти здійснення будуть описані нижче з посиланням на креслення, на яких однакові номери посилальних позицій використовуються для позначення однакових елементів на всіх кресленнях. У подальшому описі, з метою пояснення, різні специфічні деталі представлені для повного розуміння одного або більше варіантів здійснення. Однак потрібно розуміти, що такий варіант (варіанти) здійснення може бути виконаний на практиці без цих конкретних деталей. У інших випадках добре відомі структури і пристрої показані у формі блок-схеми для полегшення опису одного або більше варіантів здійснення. Використовуване в даному описі слово "зразковий" означає застосування як прикладу, окремого випадку або ілюстрації. Будь-який аспект або конструкція, описані тут як "зразкові", потрібно розглядати як переважні або переважні в порівнянні з іншими аспектам або конструкціями. Використання слова "зразковий" швидше призначене для представлення концепції в конкретному вигляді. Крім того, термін "або" призначений для позначення включного "або", а не виняткового "або". Таким чином, якщо тільки не буде вказане інше, або це не буде зрозуміло з контексту, "в X застосовують А або В" означає будь-які природні включені перестановки. Таким чином, умови, якщо в X застосовують А; в X застосовують В; або в X застосовують як А,так і В, потім ’’в X застосовують А або В’’ задовольняються в будь-кому з попередніх випадків. Крім того, артиклі "а" і "an", використовувані в даній заявці і в прикладеній формулі винаходу, звичайно потрібно розглядати як такі, що позначають "один або більше", якщо тільки інше не буде вказане, або з контексту не буде зрозуміло, що потрібно використовувати єдину форму. Використовувані в даній заявці терміни "компонент", "модуль", "система" і т. п. призначені для позначення об'єкта, що належить до комп'ютера, вираженого або у вигляді апаратних засобів, вбудованого програмного забезпечення, або у вигляді комбінації апаратних засобів і програмного забезпечення, програмних засобів або програмного забезпечення, або виконавчого програмного забезпечення. Наприклад, компонент може являти собою, але не обмежується цим, обробку, виконувану процесором, процесор, об'єкт, виконавчий файл, потік здійснення, програма і/або комп'ютер. Як ілюстрація, як додаток, працюючий в обчислювальному пристрої, так і сам обчислювальний пристрій, можуть являти собою компонент. Один або більше компонентів можуть знаходитися в межах процесу і/або потоку обробки, і компоненти можуть бути локалізовані в одному комп'ютері і/або можуть бути розподілені між двома або більше комп'ютерами. Крім того, ці компоненти можуть бути виконані зі зчитуванням з різних зчитуваних комп'ютером носіїв інформації, які мають різні структури даних, збережені в них. Компоненти можуть зв'язуватися з використанням локальних і/або віддалених процесів, таких як відповідно до сигналу, що має один або більше пакетів даних (наприклад, 11 даних одного компонента, взаємодіючого з іншим компонентом в локальній системі, розподіленій системі і/або по мережі, такій як Інтернет, з іншими системами, з використанням сигналу). Крім того, різні варіанти здійснення описані тут спільно з мобільним пристроєм. Мобільний пристрій також може бути названий системою, модулем абонента, станцією абонента, мобільною станцією, мобільним пристроєм, віддаленою станцією, віддаленим терміналом, терміналом доступу, терміналом користувача, терміналом, пристроєм бездротового зв'язку, агентом користувача, пристроєм користувача або обладнанням користувача (UE). Мобільний пристрій може являти собою стільниковий телефон, бездротовий телефон, телефон Протоколу ініціювання сеансу (SIP), бездротову станцію з місцевою лінією радіозв'язку (WLL), кишеньковий персональний комп'ютер (PDA), портативний пристрій, що має можливість бездротового з'єднання, обчислювальний пристрій або інший обчислювальний пристрій, підключений до бездротового модема. Крім того, різні варіанти здійснення описані тут відносно базової станції. Базову станцію можна використовувати для зв'язку з мобільним пристроєм (пристроями), і вона також може називатися точкою доступу, вузлом В або може бути названа з використанням деякої іншої термінології. Використовуване тут слово "процесор" може стосуватися класичної архітектури або квантового комп'ютера. Класична архітектура містить, але без обмежень, одноядерні процесори; одиночні процесори з можливістю здійснення багатопотокового програмного забезпечення; багатоядерні процесори; багатоядерні процесори з можливістю здійснення багатопотокового програмного забезпечення; багатоядерні процесори з апаратною технологією багатопотокового здійснення; паралельні платформи і паралельні платформи з розподіленою спільно використовуваною пам'яттю. Крім того, процесором може називатися спеціалізована інтегральна мікросхема (ASIC). Архітектура квантового комп'ютера може бути основана на квантових бітах, втілених в стробованих або самозбираних квантових точках, платформах ядерного магнітного резонансу, надпровідних переходах Джозефсона і т. д. В процесорах може використовуватися наноархітектура, така як, але без обмежень, молекулярні транзистори і транзистори на основі квантової точки, перемикачі і логічні елементи, для оптимізації використання простору або поліпшення робочих характеристик обладнання користувача. У даному описі термін "запам'ятовуючий пристрій" стосується сховищ даних, сховищ алгоритму і інших сховищ інформації, таких як, але без обмежень, сховища зображення, сховища цифрової музики і відеозображень, таблиці і бази даних. Потрібно розуміти, що компоненти пам'яті, описані тут, можуть являти собою або енергозалежний запам'ятовуючий пристрій, або енергонезалежний запам'ятовуючий пристрій, або можуть включати в себе як енергозалежний, так і енергонезалежний запам'ятовуючий пристрій. Як ілюстрація, і не для обмеження, енергонезалежний запам'ятовуючий 97485 12 пристрій може включати в себе постійний запам'ятовуючий пристрій (ROM), програмований ПЗП (PROM), електрично програмований ПЗП (EPROM), електрично стираний ПЗП (EEPROM) або пам'ять типу флеш. Енергозалежний запам'ятовуючий пристрій може включати в себе оперативний запам'ятовуючий пристрій (RAM), який діє як пам'ять зовнішнього кеша. Як ілюстрація, а не для обмежень, ОЗП доступний в множині форм, таких як синхронний ОЗП (SRAM), динамічний ОЗП (DRAM), синхронний DRAM (SDRAM), SDRAM з подвоєною швидкістю обміну (DDR SDRAM), поліпшений SDRAM (ESDRAM), DRAM Synchlink (SLDRAM) і RAM з шиною прямого резидентного доступу (DRRAM). Крім того, розкриті компоненти запам'ятовуючих пристроїв представлених тут систем і/або способів призначені для вміщування, без обмеження, цих і інших відповідних типів запам'ятовуючих пристроїв. Крім того, описані тут різні аспекти або властивості можуть бути втілені як спосіб, пристрій або виріб з використанням стандартних програм і/або інженерних технологій. Використовуваний тут термін "виріб" призначений для охоплення комп'ютерних програм, доступ до яких можна здійснювати з будь-якого пристрою, зчитуваного комп'ютером, несучої або середовища. Наприклад, зчитувані комп'ютером носії можуть включати в себе, але без обмежень, магнітні пристрої-накопичувачі (наприклад, жорсткий диск, гнучкий диск, магнітні стрічки і т. д.), оптичні диски (наприклад, компактдиск (CD), цифровий універсальний диск (DVD) і т. д.), карти з мікропроцесорами і пристрої типу флеш-пам'яті (наприклад, EPROM, карта пам'яті типу memory stick, накопичувач-ключ і т. д.). Крім того, різні накопичувачі інформації, описані тут, можуть являти собою один або більше пристроїв і/або інших зчитуваних пристроєм носіїв, призначених для збереження інформації. Термін "машинозчитуваний носій" може включати в себе, але без обмежень, бездротові канали і різні інші середовища, які дозволяють зберігати, містити і/або перенести інструкцію (інструкції) і/або дані. Нижче описані системи і способи, призначені для одержання даних комірки на основі кодових послідовностей, що передаються по основному каналу синхронізації (P-SCH), вторинному каналу синхронізації (S-SCH) і каналу широкомовної передачі (ВСН). Детально представлена інформація, що переноситься P-SCH, S-SCH, ВСН, і послідовності, в яких переносять інформацію. Крім того, описана передача інформації одержання даних комірки, а також одержання даних множини комірок, коли бездротова система працює з повторним використанням частоти. На Фіг. 1 показана система 100, в якій обладнання 120 користувача одержує інформацію комірки з базової станції 140 через кодові послідовності, передані в основному каналі 162 синхронізації (PSCH), вторинному каналі 164 синхронізації (SSCH) і в каналі 166 широкомовної передачі (ВСН) через низхідний канал 160. Обладнання 120 користувача може містити компонент 122 детектування, процесор 124 і запам'ятовуючий пристрій 126. Базова станція 140 може містити компонент 142 13 генератора послідовності, процесор 144 і запам'ятовуючий пристрій 146. Компонент 142 генератора послідовності генерує кодові послідовності, які можуть містити інформацію пошуку комірки, таку як смуга пропускання системи, конфігурація антени в базовій станції 140 (див. нижче), ідентифікацію (ID, ІД) комірки і т. д. Послідовності мають довжину N-символів, кількість бітів в символі залежить від використовуваної сукупності модуляції (наприклад, BPSK (двійкова фазова маніпуляція), QPSK, (квадратурна фазова маніпуляція), 16QAM (16-позиційна квадратурна амплітудна модуляція), 64-QAM (64-позиційна квадратурна амплітудна модуляція)). Послідовності можуть являти собою псевдовипадкові коди [наприклад, Золотий код, код Уолша-Адамара, М-послідовності (послідовності максимальної довжини) і псевдошумові послідовності] або узагальнену послідовність з модуляцією, аналогічною лінійній частотній модуляції (наприклад, Задоффа-Чу). При множинному доступі з ортогональним частотним розділенням (OFDMA) потік інформації відображають на набір з М частотних піднесучих, кожна з діапазоном частоти /М, де являє собою смугу пропускання системи (наприклад, 1,25 МГц, 2,5 МГц, 5 МГц, 10 МГц, 15 МГц, 20 МГц). Піднесучі типово являють собою ортогональні тони. Компонент 150 послідовно-паралельного (S/P) перетворення аналізує послідовність довжиною N-символів, розділяючи її на кадри по n символів, і відображає ці n символів на М піднесучих. (Потрібно зазначити, що компонент 150 S/P також може постійно знаходитися в компоненті 144 генератора послідовності замість використання окремого компонента, як показано на Фіг. 1). Компонент 152 дискретного зворотного швидкого перетворення Фур'є (IFFT) генерує представлення часу символів в паралельних кадрах. (Потрібно розуміти, що компонент 152 також може являти собою інтегральну частину процесора 142). Після застосування IFFT циклічний префікс (СР) додають до початку символів в області часу в кожному переданому радіопідкадрі. СР вводять як захисний інтервал для запобігання взаємним перешкодам між символами (ISI) і взаємним перешкодам між несучими (ІСІ). Паралельнопослідовнйй перетворювач (не показаний) генерує потік символів в області часу для кожної послідовності, що генерується компонентом 142 генератора послідовності, і ці потоки передають по низхідному каналу 160. Кодові послідовності для P-SCH 162, S-SCH 164 і ВСН 166 генерують і передають. Базова станція 140 також може містити компонент 148 штучного інтелекту (АІ). Термін "інтелект" стосується здатності міркувань або висновків, наприклад, висновків про поточний або майбутній стан системи, на основі існуючої інформації про систему. Штучний інтелект можна використовувати для ідентифікації специфічного контексту або дії або для генерування розподілу імовірності специфічних станів системи без втручання людини. Штучний інтелект оснований на застосуванні передових математичних алгоритмів, наприклад, дерев прийняття рішення, нейронних мереж, регресійного аналізу, кластерного аналізу, генетичного алгоритму і підкріпленого навчання для уста 97485 14 новки доступних даних (інформації) про систему. Зокрема, компонент 148 АІ дозволяє використовувати одну з множини методологій для навчання на основі даних, з подальшим виведенням на основі моделей, побудованих таким чином, наприклад, прихованих моделей Маркова (НММ) і родинних моделей залежності, що складають прототип більш загальних імовірнісних графічних моделей, таких як Байєсові мережі, наприклад, сформовані за результатами пошуку структури, використовуючи оцінку або апроксимацію Байєсової моделі, лінійні класифікатори, такі як підтримувальні векторні машини (SVM), нелінійні класифікатори, такі як методи, звані методологіями "нейронної мережі", методології нечіткої логіки і інші підходи, які виконують об'єднання даних, і т. д., відповідно до втілення різних автоматизованих аспектів, описаних нижче. У обладнанні 120 користувача компонент 122 детектування, який може містити корелятор 128 і компонент швидкого перетворення Фур'є, детектує коди P-SCH 162, S-SCH 164 і ВСН 166 і одержує дані комірки, що дозволяє обладнанню 120 користувача зв'язуватися з базовою станцією 140. Результати детектування і інформація, які передаються за допомогою кодів P-SCH, кодів S-SCH і кодів ВСН, відповідно до аспектів даної заявки, представлені більш детально нижче. На Фіг. 2 показана блок-схема варіанта здійснення системи 210 передавача (наприклад, базової станції 140) і системи 250 приймача (наприклад, обладнання 120 користувача) в системі з множиною входів і множиною виходів (МIМO), яка може забезпечувати передачу даних в секторі, в середовищі бездротової передачі даних, відповідно до одного або більше представлених тут аспектів. У системі 210 передавача дані трафіку для множини потоків даних можуть бути надані з джерела 212 даних в процесор 214 даних передачі (ТХ). У одному варіанті здійснення кожний потік даних передають через відповідну передавальну антену. Процесор 214 даних ТХ формату є, кодує і виконує перемежовування даних трафіку для кожного потоку даних на основі визначеної схеми кодування, вибраної для цього потоку даних, для надання кодованих даних. Кодовані дані для кожного потоку даних можуть бути мультиплексовані з пілотними даними, використовуючи технологію OFDM. Пілотні дані звичайно являють собою відому структуру даних, яку обробляють відомим способом і яку можна використовувати в системі приймача для оцінки відгуку каналу. Мультиплексовані пілотні і кодовані дані для кожного потоку даних потім модулюють (наприклад, виконують відображення символу) на основі визначеної схеми модуляції [наприклад, двійкова фазова модуляція (BPSK), квадратурна фазова модуляція (QPSK), множинна фазова модуляція (M-PSK) або квадратурна амплітудна модуляція m-того порядку (М-QAM)], вибраної для цього потоку даних, для надання символів модуляції. Швидкість передачі даних, кодування і модуляція для кожного потоку даних можуть бути визначені по інструкціях, виконуваних процесором 230. 15 Символи модуляції для всіх потоків даних потім надають в процесор 220 ТХ МIМO, який може додатково обробити символи модуляції (наприклад, OFDM). Процесор 220 ТХ МIМO потім представляє NT потоків модуляції в NT передавачів (TMTR) 222А-222Т. У деяких варіантах здійснення процесор 220 ТХ МIМO застосовує зважування для формування променя (або попереднього кодування) до символів потоків даних і до антени, через яку передають цей символ. Кожний передавач 222 приймає і обробляє відповідний потік символів для одержання одного або більше аналогових сигналів, і додатково здійснює обробку (наприклад, посилює, фільтрує і перетворює з підвищенням частоти) аналогові сигнали для одержання модульованого сигналу, придатного для передачі через канал МIМO. NT модульованих сигналів з передавачів 222А-222Т потім передають з NT антен 2241 224Т, відповідно. У системі 250 приймача, передані модульовані сигнали приймають, використовуючи NR антен 2521-252R, і прийнятий сигнал від кожної антени 252 передають у відповідний приймач (RCVR) 254A-254R. Кожний приймач 254 виконує попередню обробку (наприклад, фільтрує посилює і перетворює з пониженням частоти) відповідного прийнятого сигналу, перетворює в цифрову форму сигнал після попередньої обробки для одержання вибірок і додатково обробляє вибірки для одержання відповідного "прийнятого" потоку символів. Процесор 260 даних RX потім приймає і обробляє NR прийнятих потоків символу з приймачів 254 NR на основі конкретної технології обробки приймача для одержання NТ "детектованих" потоків символів. Процесор 260 даних RX потім демодулює, усуває перемежовування і декодує кожний детектований потік символів для відновлення даних трафіку для потоку даних. Обробка, виконувана процесором 260 даних RX, являє собою взаємодоповнюючу обробку для обробки, виконаної процесором 220 ТХ МIМO і процесором 214 даних ТХ в системі 210 передавача. Процесор 270 періодично визначає, яку матрицю попереднього кодування потрібно використовувати (описана нижче). Процесор 270 демодулює повідомлення зворотного каналу передачі даних, що містить ділянку індексу матриці і ділянку значення рангу. Повідомлення, що передається по зворотному каналу передачі даних, може містити різні типи інформації, що стосуються каналу передачі даних або прийнятого каналу даних, або їх комбінації. Повідомлення зворотного каналу передачі даних потім обробляють за допомогою процесора 238 ТХ, який також приймає дані трафіку для множини потоків даних з джерела 236 даних, модульованих модулятором 280, попередньо оброблених в передавачах 254A-254R, і передає зворотно в систему 210 передавача. У системі 210 передавача модульовані сигнали з системи 250 приймача приймають за допомогою антени 224, піддають попередній обробці приймачами 222, демодулюють демодулятором 240 і обробляють за допомогою процесора 242 даних RX, для виділення повідомлення, переданого системою 250 приймача по зворотному каналу 97485 16 передачі даних. Процесор 230 потім визначає, яку матрицю попереднього кодування потрібно використовувати для визначення вагових значень при формуванні променя, і обробляє виділене повідомлення. Режим роботи МIМO з одним користувачем відповідає випадку, в якому система 250 з одним приймачем зв'язується з системою 210 передавача, як представлено на Фіг. 2 і відповідно до операції, описаної вище. У такій системі NТ передавачів 2241-224Т (також відомих як антени ТХ) і NR приймачів 2521-252R (також відомих як антени RX) формують матричний канал (наприклад, канал Рейлі або канал" Гаусса) для бездротової передачі даних. Канал SU-MIMO описується матрицею NRxNT випадкових комплексних чисел. Ранг каналу дорівнює алгебраїчному рангу каналу NRxNT. При кодуванні простір-час або простір-частота ранг дорівнює кількості потоків даних або рівнів, які передають через канал. Потрібно розуміти, що ранг, найбільше, дорівнює min{NT,NR}. Канал МIМO, сформований NТ передавальними і NR приймальними антенами, може бути розкладений на NV незалежних каналів, які також називаються просторовими каналами, де NV < min{NT,NR}. Кожний з НV незалежних каналів відповідає розмірності. У одному аспекті передані/прийняті з використанням OFDM символи для тону можуть бути змодельовані таким чином: у(ω)=Н(ω)с((ω)+n(ω). (1) Тут у(ω) являє собою потік даних, що приймаються, і являє собою вектор NR x 1, H(ω) являє собою відгук каналу матриці NR x NT для тону ω (наприклад, перетворення Фур'є матриці h залежного від часу відгуку каналу), с(ω) являє собою вектор вихідного символу NT x 1, і n(ω) являє собою вектор шумів NR x 1 (наприклад, адитивний білий гаусів шум). Попереднє кодування дозволяє перетворити вектор рівня НV х 1 у вихідний вектор попереднього кодування NT x 1. НV являє собою фактичну кількість потоків даних (рівнів), що передаються передавачем 210, і NV може бути заплановане за розсудом передавача (наприклад, базовою станцією 140) на основі, щонайменше частково, станів каналу і рангу, який був переданий в повідомленні термінала. Потрібно розуміти, що с(ω) являє собою результат щонайменше однієї схеми мультиплексування і щонайменше однієї схеми попереднього кодування (або формування променя), застосовуваної передавачем. Крім того, с(ω) згортають з використанням матриці коефіцієнта посилення по потужності, яка визначає величину потужності, яку передавач 210 виділяє для передачі кожного потоку NV даних. Мережна потужність, використовувана при передачі, обмежена зверху регульованим значенням потужності передачі для передавача в системі бездротового зв'язку. У системі 200 (Фіг. 2), коли NT = NR = 1, система зменшується до системи з одним входом і одним виходом (SISO), яка може забезпечити передачу даних в секторі в середовищі бездротового зв'язку, відповідно до одного або більше аспектів, представлених тут. 17 На Фіг. 3 ілюструється зразкова система 300 МIМO з множиною користувачів, в якій три UE 120р, 120U і 120s зв'язуються з базовою станцією 140. Базова станція має NT антен ТХ, і кожне з UE має множину антен RX; а саме UEP має Np антен 2521-252р, UEU має NU антен 2521-252U, і UES має NS антен 2521-252S. Зв'язок між терміналами і базовою станцією здійснюється через висхідні канали 315р, 315U і 315s передачі даних. Аналогічно, низхідні канали 310Р, 310U і 310s передачі даних забезпечують можливість обміну даними між базовою станцією 140 і терміналами UEp, UEU і UES, відповідно. Крім того, зв'язок між кожним терміналом і базовою станцією втілений, по суті, однаковим чином, через, по суті, одні і ті ж компоненти, як показано на Фіг. 2 і представлено в її відповідному описі. Оскільки термінали можуть бути розташовані, по суті, в різних місцях в межах комірки, що обслуговується базовою станцією 140, кожний термінал 120р, 120U і 120S має свій власний канал h матриці і матрицю Н відгуку ( = Р, U і S) зі своїм власним рангом. Взаємна перешкода між комірками може бути присутньою через множину користувачів, присутніх в комірці, що обслуговується базовою станцією 140. Хоч на Фіг. 3 показані три термінали, потрібно розуміти, що система MUMIMO може містити будь-яку кількість терміналів, позначених нижче за допомогою індексу к. У одному аспекті символи, передані/прийняті з використанням OFDM для тону щ і для користувача к, можуть бути змодельовані за рівнянням: ук(ω)=Нк(ω)ск(ω))+Нк(ω)' cm(ω)+nk(ω). (2) Тут символи мають те ж саме значення, що і в рівнянні (1). Потрібно розуміти, що в результаті багатокористувацької диверсифікації взаємна перешкода з іншими користувачами в сигналі, що приймається користувачем к, моделюється з використанням другого члена в лівій частині рівняння (2). Символ штрих (') означає, що переданий вектор ск символу виключений з підсумовування. Члени, представлені у вигляді послідовності, представляють прийом користувачем k (через його відгук hk каналу) символів, переданих передавачем (наприклад, базовою станцією 140) іншим користувачам в комірці. Взаємні перешкоди між комірками визначають, щонайменше частково, стан каналу, і, таким чином, очевидно, що інформація про стан каналу в передавачі (CSIT), визначена операцією MU-MIMO, може, по суті, відрізнятися від операції CSIT в SU-MIMO, описаній вище. На Фіг. 4 ілюструються зразкові схеми 410,420 і 430 конфігурації передачі кодів P-SCH, S-SCH і кодів ВСН. Як згадано вище, передачу виконують у вигляді радіокадрів тривалістю 10 мс з підкадрами тривалістю 1 мс (не показані) і з інтервалом 0,5 мс. Символи передають в таких інтервалах. Потрібно розуміти, що в 3G LTE кількість символів в кожному підкадрі залежить від довжини СР: Для довгого СР (наприклад, 16,67 мкс) 6 символів розміщується на інтервал, тоді як для короткого СР (наприклад, 4,69 мкс), розміщуються 7 символів. Символи коду можуть займати один або більше доступних символів в підкадрі. Крім того, передані коди послідовності можуть мати довжину Nсимволів для P-SCH, довжину М символів для S 97485 18 SCH і довжину L символів для ВСН, де N, М і L являють собою цілі числа, які можуть бути різними або рівними. На схемах 410, 420 і 430 ілюструються приклади випадків потоків з N-символів (N = М = L) з різними "порядками", де порядок заданий кількістю символів, переданих в кожному кадрі. Порядок конфігурації передачі може впливати на ефективність детектування: передача високого порядку може забезпечити можливість більш швидкого детектування і тому більш швидкого одержання даних комірки, ніж конфігурація низького порядку; однак, оскільки базова станція (наприклад, базова станція 140) постійно передає коди одержання даних, такі як P-SCH, S-SCH і ВСН, конфігурація високого порядку може негативно впливати на швидкість передачі даних після здійснення одержання даних. Потрібно розуміти, що коди одержання передають постійно, оскільки термінали (наприклад, обладнання 120 користувача) в обслуговуваній комірці включають асинхронно, або вони асинхронно надходять в комірку з периферійної комірки без відповідної синхронізації. На схемі 410 ілюструється конфігурація передачі порядку 3, де один символ коду P-SCH, один символ S-SCH і один символ ВСН передають в кожному кадрі. Символ коду P-SCH передають першим із затримкою на час відносно границі радіокадру; символ коду S-SCH іде після нього із затримкою SP; і символ коду ВСН передають після нього через період часу BS. Час між символом ВСН і границею радіокадру складає '. Потрібно зазначити, що значення часу , SP, BS, і ' можна використовувати як конструктивні параметри для забезпечення можливості детектування границі кадру і підкадру. У конфігурації 410 передачі довжина коду сумірна з числом радіокадру (наприклад, 3 x N символів передають в N радіокадрах). На схемі 420 показана конфігурація порядку 2, в якій два символи передають в кожному кадрі, і символи циклічно займають подальші кадри. В такій конфігурації передачі символи, що передаються, не сумірні з кадрами. Тому інформація може бути передана з надмірністю для передачі специфічної інформації комірки з використанням кодів 3 каналів, як описано нижче. Конфігурація передачі порядку 1 відповідає послідовній передачі кодів для P-SCH, S-SCH і ВСН. Після одержання даних комірки, яке при передачі порядку 1 може виконуватися повільніше, ніж при більш високих порядках, в такій передачі можна більш ефективно використовувати смугу пропускання, ніж в конфігурації порядку 3. Потрібно розуміти, що в терміналі (наприклад, в обладнанні 120 користувача) з одним компонентом детектування (наприклад, з компонентом 122 детектування) спочатку одержують інформацію, що переноситься кодом PSCH, після чого іде одержання інформації в коді SSCH і інформації, що переноситься в коді ВСН. Потрібно розуміти, що можливі інші конфігурації передачі, крім 410, 420 і 430, і вони знаходяться в межах об'єму даної заявки. На Фіг. 5А і 5В ілюструються дві схеми 510 і 520 використання смуги пропускання для передачі кодових послідовностей P-SCH, S-SCH і ВСН для зразкових значень смуги пропускання (1,25 МГц, 5 19 МГц, 10 МГц і 20 МГц) системи відповідно до аспекту. Коди одержання (наприклад, коди, які переносять інформацію про робочу комірку в бездротовий пристрій, такий як обладнання 120 користувача) можуть використовувати частину смуги пропускання системи, в зв'язку з (а) фактом, що смуга пропускання системи невідома, доти, поки не будуть одержані дані системи, (b) специфічною властивістю інформації, що передається, і (с) можливістю передачі такої інформації з коротким кодом (малим значенням N). Таким чином, іншу частину смуги пропускання можна використовувати для передачі даних користувача і станції (таких як дані користувача, канал позначення якості каналу, канал підтвердження, канал позначення навантаження і т. д.). У одному аспекті канали синхронізації (як основний, так і вторинний) і канал широкомовної передачі можуть бути передані через смугу 1,25 МГц, незалежно від смуги пропускання системи (схема 510). Як приклад, в 3G LTE 83 піднесучих можуть бути розміщені в такому частотному інтервалі. У іншому аспекті канал синхронізації може бути переданий в смузі 1,25 МГц незалежно від смуги пропускання системи, тоді як канал широкомовної передачі може бути переданий в смузі 1,25 МГц, коли смуга пропускання системи становить 1,25 МГц, і в смузі 5 МГц, коли"смуга пропускання більш широка (схема 520). На Фіг. 6 ілюструється інформація, що передається каналом синхронізації і каналом широкомовної передачі відповідно до аспекту. Як представлено в позиції 610, кодові послідовності для SCH можуть використовуватися для (1) детектування границі символу OFDM, (2) грубої синхронізації частоти, (3) детектування границі радіокадру, (4) визначення моменту часу циклічного префікса (СР), (5) ідентифікації комірки і (6) позначення смуги пропускання ВСН. Зокрема, основний канал синхронізації можна використовувати для грубої синхронізації частоти і для визначення часових границь символу OFDM, інтервалу і підкадру. При використанні відповідної конфігурації передачі вторинний канал синхронізації можна використовувати для детектування границі половини радіокадру тривалістю 5 мс і радіокадру тривалістю 10 мс. Як представлено в позиції 620, кодові послідовності для ВСН можна використовувати для (а) визначення розподілу інтервалів часу СР, (b) смуги пропускання системи і (с) іншої інформації про систему, таку як конфігурація антени базової станції, периферійна інформація про комірку і т. д. Інформація про розподіл інтервалів часу, так само як синхронізація частоти, можуть бути одержані за допомогою корелятора 128 в компоненті 122 детектування і в процесорі 124. Повторювані послідовності, що передаються через низхідний канал 160 передачі даних, детектують за допомогою корелятора 128, і виміряні параметри розподілу інтервалів часу розраховують за допомогою процесора 124. Способи синхронізації розподілу інтервалів часу і синхронізації частоти, такі як спосіб Муса, спосіб Ван Де Беєнка і спосіб Шмідля, пропонують конкретні кодові послідовності з повторюваними секціями переданого коду для оцінки границь кадру і підкадру, а також зміщення частоти. Потрібно 97485 20 розуміти, що можливі інші способи детектування границі символу, тривалості СР і частотної синхронізації. Після синхронізації розподілу інтервалів часу і частотної синхронізації, кодові послідовності, які переносять інформацію про систему (наприклад, ID комірки, смугу пропускання ВСН і системи, конфігурацію антени базової станції) можуть бути демодульовані компонентом 130 FFT (ШПФ, швидке перетворення Фур'є) в компоненті 122 детектування, і одержання даних комірки може бути завершене. Перенесення інформації, представленої у вигляді списку на панелях 610 і 620, може бути виконане, використовуючи комбінацію кодових послідовностей Р-SCH, S-SCH і ВСН. На фігурах 7А, 7В і 7С ілюструються послідовності одержання даних комірки відповідно до аспектів даної заявки. У одному з таких аспектів, в послідовності 725 одержання даних (Фіг. 7А), на етапі 730, одержують границю символу OFDM, використовуючи детектування (розподілу інтервалів часу або кореляції) послідовності первинного коду синхронізації (PSC); P-SCH передають в смузі 1,25 МГц (Фіг. 5А). Потрібно розуміти, що всі комірки передають однакову послідовність PSC; при цьому, як згадано вище, послідовність може являти собою, але не обмежується цим, узагальнену послідовність, аналогічну лінійній частотній модуляції (наприклад, послідовність Задоффа-Чу), послідовність УолшаАдамара, послідовність Золотого коду, Мпослідовність, псевдошумові послідовності і т. д. Частотну синхронізацію виконують на етапі 730. У свою чергу, на етапі 735, детектують границю радіокадру, і ID комірки детектують, використовуючи вторинну послідовність коду синхронізації (SSC), S-SCH, передану через смугу 1,25 МГц (Фіг. 5А). У одному аспекті, для перенесення інформації ID комірки послідовності, що передаються через SSCH, вибирають для позначення всіх можливих 512 гіпотез (кількість ID комірки) в 3G LTE. Потрібно зазначити, що кожний код ID комірки може бути переданий з використанням 9 бітів. У позиції 740, одержують тривалість СР, смугу пропускання низхідного каналу передачі даних системи і іншу інформацію системи, використовуючи демодуляцію каналу широкомовної передачі, яку передають по смузі 1,25 МГц (Фіг. 5А). Потрібно розуміти, що розподіл інтервалів часу СР може бути детектоване після того, як буде детектована границя символу. Крім того, розподіл інтервалів часу СР необхідний в OFDM для успішної демодуляції символів даних OFDM, оскільки захисний інтервал часу СР додають в приймачі (наприклад, за допомогою процесора 122) після перетворення модуляції в області частот (IFFT), в потік символів в області часу, і СР видаляють в стані попередньої обробки FFT під час детектування даних. У іншому аспекті послідовність 750 одержання даних одержує, на етапі 755, границю символу OFDM і розподіл інтервалів часу СР під час декодування послідовності P-SCH. Дві послідовності, що передаються через смугу 1,25 МГц (Фіг. 5В), можна використовувати для здійснення такого одержання даних. Для зменшення взаємних перешкод між символами, послідовності можуть бути 21 ортогональними, наприклад, можуть являти собою код Уолша-Адамара; однак можна розглянути інші послідовності, і вони знаходяться в межах об'єму даного винаходу. Як і в послідовності 725, описаній вище, кожна комірка передає одну з двох послідовностей PSC. Потрібно розуміти, що після детектування P-SCH можна виконати демодуляцію інших даних, крім тренувальних або пілотних послідовностей. Частотну синхронізацію також виконують на етапі 755. На етапі 760, послідовності SSCH, передані в смузі 1,25 МГц (Фіг. 5В), розробляють так, щоб вони описували 1024 гіпотези, які можуть містити 512 ID кодів комірки. Одержують позначення смуги пропускання ВСН, яка може являти собою або 1,25 МГц або 5 МГц. На етапі 765 демодулюють кодові послідовності ВСН, такі послідовності переносять іншу інформацію системи, таку як конфігурація антени станції, ID сусідньої комірки і т. д. Потрібно розуміти, що обсяг інформації, що передається в ВСН, може відповідати смузі пропускання каналу. Крім того, послідовність 750 забезпечує можливість використання змінної смуги пропускання передачі для каналу широкомовної передачі, таким чином, службова інформація при передачі даних може підтримуватися, по суті, однаковою по всіх смугах пропускання системи. Крім того, потрібно розуміти, що через детектуваннятривалості СР при детектуванні коду PSCH, термінал (наприклад, обладнання 120 користувача) має менше гіпотез демодуляції ВСН. У ще одному аспекті в послідовності 775 одержання даних, як альтернатива, може використовуватися комбінація інформації, що передається через SCH і ВСН (Фіг. 6). А саме, дві кодові послідовності P-SCH, передані через смугу 1,25 МГц, які можуть бути взаємно ортогональними, сприяють детектуванню розподілу інтервалів часу символу і позначенню смуги пропускання ВСН. Крім того, виконують синхронізацію частоти. Кодові послідовності каналу S-SCH передають по смузі 1,25 МГц, і повторне використання частоти застосовують до таких послідовностей. Повторне використання частоти має на увазі використання різних наборів піднесучих серед всіх доступних піднесучих для передачі з сусідніх або периферійних комірок. Таким чином, відображення частотної послідовності (тону) може залежати від коефіцієнта повторного використання. У одному аспекті, використовують коефіцієнт повторного використання, який дорівнює, наприклад, 1, що ефективно приводить до відсутності розділення усього доступного набору піднесучих системи для системи з < 5 МГц; і повторне використання, яке дорівнює 3, наприклад, розділення доступних піднесучих системи на три піднабори для систем з 5 МГц. Як прикладів 3G LTE; система бездротової передачі з = 20 МГц може бути розділена на два набори по 400 піднесучих і один набір 401 піднесучих. Послідовності, що передаються в S-SCH, призначені для передачі 512 гіпотез (ID комірки). Потрібно розуміти, проте, що ID комірки може бути переданий частково через P-SCH і частково через SSCH, шляхом передачі частини з 9 бітів, необхідних для ID комірки в P-SCH і інших бітів в S-SCH. На етапі 790, кодові послідовності ВСН передають 97485 22 через смугу 1,25 МГц або 5 МГц залежно від смуги пропускання системи (Фіг. 5В), і передають тривалість СР, інформацію BW системи і іншу інформацію системи. Потрібно розуміти, що після закінчення початкового одержання даних комірки термінал (наприклад, обладнання 120 користувача) може експлуатувати одержану частотну синхронізацію для здійснення пошуку сусідньої комірки. У системах синхронізації часу термінал, який закінчив одержання даних комірки, має синхронізацію часу з сусідніми комірками, тому детектування сусідньої комірки зменшене до ідентифікації ID комірки для периферійних комірок і іншої критичної інформації, такої як конфігурація антени в передавачах периферійної комірки. Замість цього, у випадку асинхронної системи, термінал повинен повторити повний пошук комірки для периферійних комірок. Також потрібно розуміти, що послідовності кодів, передані базовою станцією в зв'язку з детектування комірки, можуть бути збережені в запам'ятовуючому пристрої в терміналі (наприклад, в запам'ятовуючому пристрої 126), який виконує одержання даних комірки. Така інформація може забезпечувати для терміналів можливість без стиків виконувати пошук комірки відповідно до множини послідовностей одержання даних (наприклад, послідовностей 725, 750, 775 одержання). Успішне одержання даних в результаті пошуку терміналом залежить від умов каналу (наприклад, SNR, SINR). Термінали з поганими показниками якості каналу можуть не забезпечувати можливість одержання даних комірки, не дозволяючи встановити функціональні канали бездротової передачі даних з точкою доступу (наприклад, базовою станцією 140). Для підвищення імовірності, термінал може успадковувати одержання даних комірки (синхронізацію), при цьому інформація пошуку комірки може бути ретрансльована з синхронізованого термінала в ці термінали з поганим станом каналу. На Фіг. 8А ілюструється система 800, в якій термінал 120, який закінчив одержання даних комірки (синхронізацію) від базової станції 140 на етапі 810 обслуговування, ретранслює інформацію комірки в два несинхронізованих термінали 815 і 825, які можуть зазнавати поганих умов каналу. Зразкова комірка 810 обслуговування є шестикутною, але потрібно розуміти, що форма комірки диктується конкретним розташуванням комірок, які охоплюють специфічну зону обслуговування. Під час одержання даних комірки, термінал 120 зберігає кодові послідовності P-SCH, S-SCH і ВСН в запам'ятовуючому пристрої (наприклад, в запам'ятовуючому пристрої 126). Як описано вище, такі послідовності переносять інформацію про працюючу комірку, яка дозволяє бездротовому пристрою (наприклад, терміналу 120) встановлювати активні канали 850 передачі даних з базовою станцією (наприклад, базовою станцією 140). Послідовності одержання даних комірки (наприклад, послідовності 725, 750 і 775) передають в термінал 815, через канал 860і передачі даних і термінал 825, через канал зв'язку 8602, з метою синхронізації. Ці термінали потім стають синхронізованими незалежно від стану каналу з точкою доступу (наприклад, 23 базовою станцією 140). Потрібно зазначити, що в системі 800 термінал 120 постійно передає кодові послідовності синхронізації, по суті, аналогічно тому, як це робить базова станція. Крім того, при передачі кодових послідовностей синхронізації PSCH, S-SCH і ВСН, використовувана смуга пропускання не обов'язково повинна бути такою ж смугою пропускання, як використовується базовою станцією (наприклад, 1,25 МГц або 5 МГц). Передача інформації синхронізації може збільшити складність архітектури термінала (наприклад, термінала 120), на доповнення до збільшення кількості службових даних, що передається. Для зменшення кількості останніх термінал може передавати інформацію в специфічні заплановані моменти часу, наприклад, {р, Q, R} під час специфічних інтервалів часу, наприклад, {р, Q, R }, як показано на схемі 850 на Фіг. 6В. Потрібно розуміти, що такі моменти часу і інтервали часу являють собою тільки приклади, і передача може відбуватися в множині інших окремо розрізнюваних моментів часу і інтервалів. Такі моменти часу можуть бути збережені в запам'ятовуючому пристрої термінала (наприклад, в запам'ятовуючому пристрої 126) або можуть бути специфічними для термінала інтервалами часу, які приймають різні значення для різних терміналів, залежно від архітектури термінала, такої як ресурси потужності, конфігурація антени і т. д. Процесор термінала (наприклад, процесор 124) може планувати моменти часу, в які ініціюють передачу інформації комірки, і процесор також може ініціювати передачу інформації. У випадку, в якому інтервал часу передачі може бути встановлений специфічним за часом, передача інформації комірки може стати асинхронною, і міра диверсифікації термінала (наприклад, присутність декількох синхронізованих терміналів в комірці обслуговування) може забезпечити те, що термінали з поганим значенням SNR (наприклад, в результаті поганого прийому, пов'язаного з географічним положенням або кліматом) все ще можуть бути синхронізовані і можуть одержувати дані, в той час як продовжується вплив поганих умов передачі даних з базовою станцією. Потрібно зазначити, що розсіяння енергії електромагнітного випромінювання може відбуватися зворотно пропорційно квадрату відстані від джерела випромінювання. Тому SNR може бути поганим між терміналом і базовою станцією, в той час як SNR може бути значно вище між терміналом і терміналом-ретранслятором (наприклад, терміналом 120, терміналом 835), оскільки ці термінали можуть бути розташовані географічно ближче один до одного. Як альтернатива або на доповнення до ретрансляції інформації про комірку в задані моменти часу синхронізований термінал (наприклад, термінал 120) може приймати пілотну послідовність з базової станції, яка позначає період ініціювання і передачі (наприклад, р, Q, R). Компонент штучного інтелекту в базовій станції може виконувати аналіз на основі статистичного аналізу і/або аналізу корисності, коли потрібно передати пілотні сигнали, які запитують інформацію комірки ретранслятора, на основі миттєвих або часових 97485 24 і/або просторово усереднених індикаторів якості каналу синхронізованих терміналів в комірці обслуговування. Потрібно зазначити, що після передачі пілотного сигналу "запит на ретрансляцію", базова станція може тимчасово припинити передачу інформації про комірку по низхідному каналу передачі даних для зменшення кількості службових даних, що передаються. Потрібно розуміти, що другий синхронізований термінал-ретранслятор (наприклад, термінал 835) може приймати на себе активну роль при передачі даних після того, як перший терміналретранслятор (наприклад, термінал 120) передасть інформацію протягом заданого періоду часу; надалі інші термінали можуть продовжити релейну передачу даних. Кожний з терміналівретрансляторів може мати залежний від часу профіль ретрансляції, як представлено схемою 850 на Фіг. 8В. У одному аспекті релейна передача при пошуку комірки може виконуватися в середовищах, де відбувається бездротова передача голосових даних, відеоданих або будь-якої їх комбінації, які є критичними для місії. У одному аспекті таке середовище може являти собою поле бою в міських умовах, де, по суті, непорушений доступ до бездротових каналів передачі даних до ворожих розвідувальних даних є критичним для здійснення місії, і де SNR звичайно є низьким всередині будівель і об'єктів. Базова станція може бути втілена на основі броньованого транспортного засобу з приймачем-передавачем для бездротової передачі даних, що пропонує логістичне підтримання для невеликої групи військ, яка забезпечена мобільними терміналами. По мірі того, як війська здійснюють свою місію, кожний з мобільних терміналів з адекватними рівнями SNR може передавати інформацію синхронізації, коли війська входять в будівлю і об'єкти і виходять з них, таким чином входячи в області з критично низьким значенням SNR і виходячи з них, в результаті чого виникає необхідність в одержанні даних комірки. На Фіг. 9А ілюструється система 900, в якій термінал 920 одночасно одержує дані сусідніх комірок 9401, 9402 і 9403 через низхідні канали 96019603, коли такі комірки працюють з повторним використанням частоти. При синхронізації множини комірок на основі повторного використання частоти, для виключення погіршення робочих характеристик (наприклад, зменшення пропускної здатності), через використання піднабору піднесучих замість всіх піднесучих, доступних для кожної базової станції (див. зразкову схему 925, на якій представлено 12 тонів; Фіг. 9В), робота з множиною комірок з повторним використанням частоти може бути активною в певні моменти часу, наприклад, {0, 1,…..К,} під час заданого циклу роботи (наприклад, година, день) протягом певних періодів часу, наприклад, {0, 1,…. К }. У моменти часу за межами інтервалів [, , + ] ( = 0, 1, ...., К) поновлюється робота з використанням всіх піднесучих. Така робота, що залежить від часу, представлена на зразковій схемі 950 на Фіг. 9С. У одному аспекті перемикання на роботу з повторним використанням частоти визначають за допомогою процесорів, які можуть бути присутніми в 25 кожній з базових станцій (наприклад, BS1, BS2 і ВS3), працюючих з повторним використанням частоти. Певні моменти часу {0, 1,…. К} і часові інтервали {0, 1,…. К } можуть бути збережені в запам'ятовуючих пристроях, що знаходяться в кожній з базових станцій, які працюють з повторним використанням частоти. На Фіг. 10 ілюструється архітектура системи 1000, в якій обладнання 1020 користувача одночасно одержує дані множини комірок з випромінювачами 1040ч-1040L комірок під час роботи з повторним використанням частоти. Після вибору набору піднесучих базова станція (наприклад, базова станція 1040к, де 1 < К < L) відображає канал синхронізації (P-SCH і S-SCH) і кодові послідовності одержання даних комірки каналу широкомовної передачі на вибраний набір піднесучих і передає ці коди в центрі вибраного піднабору піднесучих. Термінал 1040к може використовувати специфічну для термінала смугу пропускання для вибраних піднесучих. У одному аспекті така смуга пропускання являє собою мінімум між 1,25 МГц і діапазоном частот вибраних піднесучих. Обладнання 1020 користувача має архітектуру, яка дозволяє детектувати одночасно набір з L потоків даних. Такі L потоків даних відповідають символам OFDM, переданим по L піднаборах піднесучих, відповідних повторному використанню частоти порядку L, яку базові станції 10401-1040L використовують для передачі даних. Тому термінал 1020 користувача може одночасно одержувати дані L комірок. Архітектура термінала 1020 може містити процесор 1022, запам'ятовуючий пристрій 1024 і компоненти 10261-1026L детектування. Кожний з цих компонентів детектування працює, по суті, так само, як і компонент 122 детектування (див. вище; Фіг. 1). У іншому аспекті одержання даних множини комірок з повторним використанням частоти можна використовувати в певних секторах, де велика кількість терміналів може синхронізуватися практично одночасно (наприклад, під час вирулювання літака після посадки, після виходу з будівлі, в якій діє правило "відключення всіх терміналів", таких як будівлі суду, в деяких відділеннях лікарні і т. д.). З урахуванням зразкових систем, представлених і описаних вище, методології, які можуть бути втілені відповідно до розкритого предмета винаходу, будуть більш зрозумілі при розгляді блок-схем послідовності операцій, показаних на Фіг. 11-13. Хоч з метою спрощення пояснення ці методології представлені і описані як послідовність блоків, потрібно розуміти і враховувати, що заявлений предмет винаходу не обмежується номером або порядком блоків, оскільки деякі блоки можуть бути розташовані в іншому порядку і/або одночасно з іншими блоками, в порівнянні з тим, що представлено і описано тут. Крім того, не всі представлені блоки можуть бути необхідні для здійснення методології, описаної нижче. Потрібно розуміти, що функції, пов'язані з цими блоками, можуть бути втілені з використанням програмних засобів, апаратних засобів, їх комбінації або будь-якого іншого відповідного засобу (наприклад, пристрою, системи, процесу, компонента, ...). Крім того, також пот 97485 26 рібно розуміти, що методології, розкриті нижче і у всьому цьому описі, можуть бути збережені у виробі для забезпечення можливості транспортування і перенесення таких методологій в різні пристрої. Для фахівців в даній галузі техніки буде зрозуміло і вони будуть враховувати, що методологія може бути, як альтернатива, представлена як послідовність взаємозв'язаних станів або подій, таких як діаграма станів. На Фіг. 11 показана блок-схема послідовності операцій методології, призначеної для одержання даних комірки. На етапі 1110 приймають кодові послідовності P-SCH, S-SCH і ВСН, які переносять інформацію комірки. Така інформація може містити границю символу OFDM, синхронізацію частоти, границю радіокадру, ідентифікацію комірки, розподіл інтервалів часу циклічного префікса, позначення смуги пропускання ВСН, смуги пропускання системи і іншу системну інформацію, таку як конфігурація антени базової станції, інформація про периферійну комірку і т. д. На етапі 1120 кодові послідовності обробляють, наприклад, розраховують вимірювані параметри моментів часу кореляції. У одному аспекті такі розрахунки можуть бути виконані за допомогою процесора, який знаходиться в обладнанні користувача, такого як процесор 124. На етапі 1130 виділяють інформацію комірки, згадану вище. На Фіг. 12 представлена блок-схема послідовності операцій методології передачі інформації синхронізації комірки. На етапі 1210 виконують пошук комірки відповідно до одного або більше аспектів, описаних тут (наприклад, на Фіг. 7А, 7В або 7С). На етапі 1220 зберігають кодові послідовності для основного і вторинного каналів синхронізації і каналу широкомовної передачі. У одному аспекті збереження може бути втілене в запам'ятовуючому пристрої, що знаходиться в терміналі, який виконав пошук комірки на етапі 1210. Такий запам'ятовуючий пристрій може являти собою запам'ятовуючий пристрій 126. Передача інформації комірки шляхом передачі збережуваних кодових послідовностей здійснюється на етапі 1230. У одному аспекті смугу пропускання, використовувану для передачі таких кодових послідовностей, визначають по можливостях обладнання користувача, яке виконує передачу інформації, і така смуга пропускання може відрізнятися від смуги пропускання, використовуваної базовою станцією, для передачі кодової послідовності в ретранслююче обладнання користувача. На Фіг. 13А/13В показана блок-схема послідовності операцій методології передачі/прийому інформації комірки, в якій використовується повторне використання частоти в стільниковій системі бездротового зв'язку. Як, передусім, показано на Фіг. 13А, на етапі 1310 визначають повторне використання частоти порядку L. В одному аспекті при використанні OFDMA, в результаті такого повторного використання частоти вибирають L піднаборів піднесучих із всього набору доступних піднесучих, сумісних зі смугою пропускання системи, і виконують подальше надання таких піднаборів для передавачів L комірок (наприклад, базових станцій 10401-1040L; див. також Фіг. 9). Таке визначення 27 звичайно приводить до того, що оператор відповідає стандарту бездротового зв'язку (наприклад, 801.11 b, 801.11 g, 3G LTE). На етапі 1320 інформацію комірки передають, використовуючи певні L піднаборів піднесучих. Далі, як показано на Фіг. 13В, на етапі 1355 інформацію комірки приймають з L піднаборів піднесучих. У одному аспекті інформацію детектують за допомогою обладнання користувача з адекватною архітектурою (наприклад, обладнання 1020 користувача) для детектування P-SCH, S-SCH і демодуляції ВСН одночасно для всіх L передач кодової послідовності. На етапі 1365 інформацію комірки виділяють з кожного з L піднаборів піднесучих. На Фіг. 14 показана система 1400, яка забезпечує можливість прийому кодових послідовностей символів основного і вторинного каналів синхронізації. Система 1400 може бути розташована, щонайменше частково, в бездротовому пристрої (наприклад, в обладнанні 120 користувача) і включає в себе функціональні блоки, які можуть являти собою функціональні блоки, які представляють функції, втілені за допомогою процесора або електронного пристрою, програмного засобу або їх комбінації (наприклад, вбудованого програмного засобу). Зокрема, система 1400 включає в себе логічні групи 1410 електронних компонентів, які можуть діяти спільно. У одному аспекті логічна група 1410 включає в себе електронний компонент 1415 для прийому кодової послідовності символів основного каналу синхронізації (див., наприклад, Фіг. 4), в якій передають щонайменше одне з тривалості циклічного префікса, частини коду ідентифікації комірки, позначення смуги пропускання каналу широкомовної передачі, і яка сприяє детектуванню границі символу мультиплексування з ортогональним частотним розділенням, детектуванню границі інтервалу і детектуванню границі підкадру. Крім того, логічна група 1410 включає в себе електронний компонент 1425, призначений для прийому однієї або більше кодових послідовностей символів вторинного каналу синхронізації (див., наприклад, Фіг. 4), по яких передають щонайменше одне з границі радіокадру, частини або всього коду ідентифікації комірки і позначення сму 97485 28 ги пропускання каналу широкомовної передачі. Крім того, логічна група 1410 містить електронний компонент 1435 для прийому кодової послідовності символів каналу широкомовної передачі (див., наприклад, Фіг. 4), яка переносить щонайменше одне з розподілу інтервалів часу циклічного префікса і смуги пропускання бездротової системи. Потрібно зазначити, що електронний компонент 1435 додатково включає в себе електронний компонент 1438 для прийому кодової послідовності символів каналу синхронізації, переданих в смузі 1,25 МГц (див., наприклад, Фіг. 5А), і електронний компонент 1441 для прийому кодової послідовності символів каналу широкомовної передачі, переданих в смузі 1,25 МГц або 5 МГц (див., наприклад, Фіг. 5В). Крім того, система 1400 може включати в себе запам'ятовуючий пристрій 1450, який містить інструкції для здійснення функцій, пов'язаних з електричними компонентами 1415, 1425, 1335 і 1438, і 1441, а також дані, які можуть бути згенеровані під час здійснення таких функцій. Хоч ці компоненти показані як зовнішні компоненти відносно запам'ятовуючого пристрою 1450, потрібно розуміти, що один або більше з електронних компонентів 1415, 1425, 1335 і 1438, і 1441 можуть бути розташовані в запам'ятовуючому пристрої 1450. Наведений вище опис включає в себе приклади одного або більше аспектів. Звичайно, немає можливості описати кожну можливу комбінацію компонентів або методологій з метою представлення описаних вище аспектів, але для фахівця в даній галузі техніки буде зрозуміло, що можлива множина додаткових комбінацій і перестановок різних аспектів. Відповідно до цього, описані аспекти призначені для охоплення всіх таких змін, модифікацій і варіантів, які знаходяться в межах суті і об'єму прикладеної формули винаходу. Крім того, в тій мірі, в якій термін "включає в себе" використовується або в докладному описі винаходу, або у формулі винаходу, передбачається, що такий термін має включне значення, аналогічно терміну "який містить", як термін "який містить" інтерпретується, коли його використовують як перехідне слово у формулі винаходу. 29 97485 30 31 97485 32 33 97485 34 35 97485 36 37 97485 38 39 97485 40 41 97485 42 43 97485 44 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAcquisition in frequency division multiple access systems
Автори англійськоюKim, Byoung-Hoon, Malladi, Durga, Prasad, Montojo, Juan
Назва патенту російськоюПолучение данных в системах множественного доступа с частотным разделением
Автори російськоюКим Биоунг-Хоон, Маллади Дурга Прасад, Монтохо Хуан
МПК / Мітки
МПК: H04L 27/26
Мітки: доступу, розділенням, частотним, одержання, даних, множинного, системах
