Доводчик для стулки дверей або вікна (варіанти)

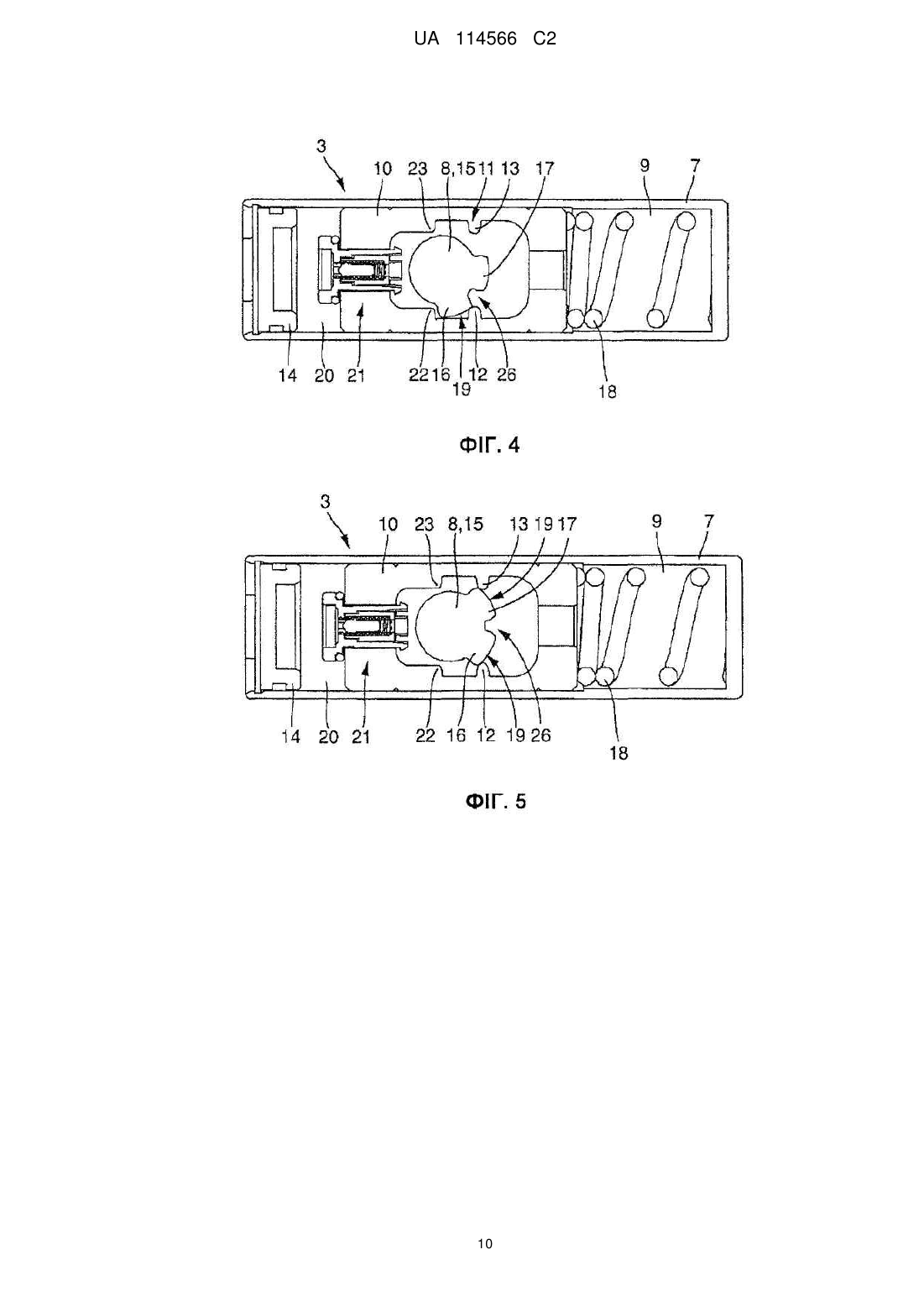

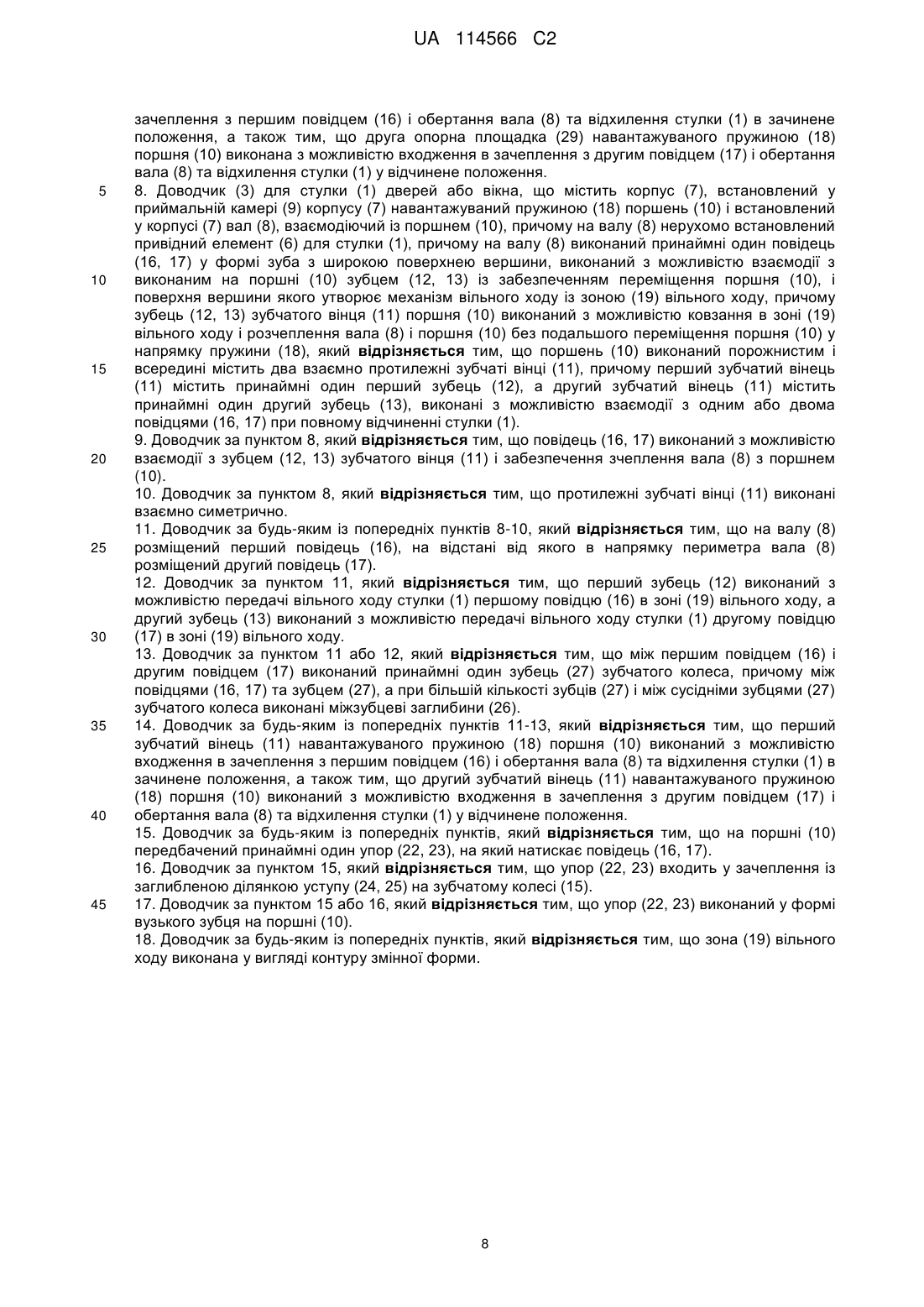

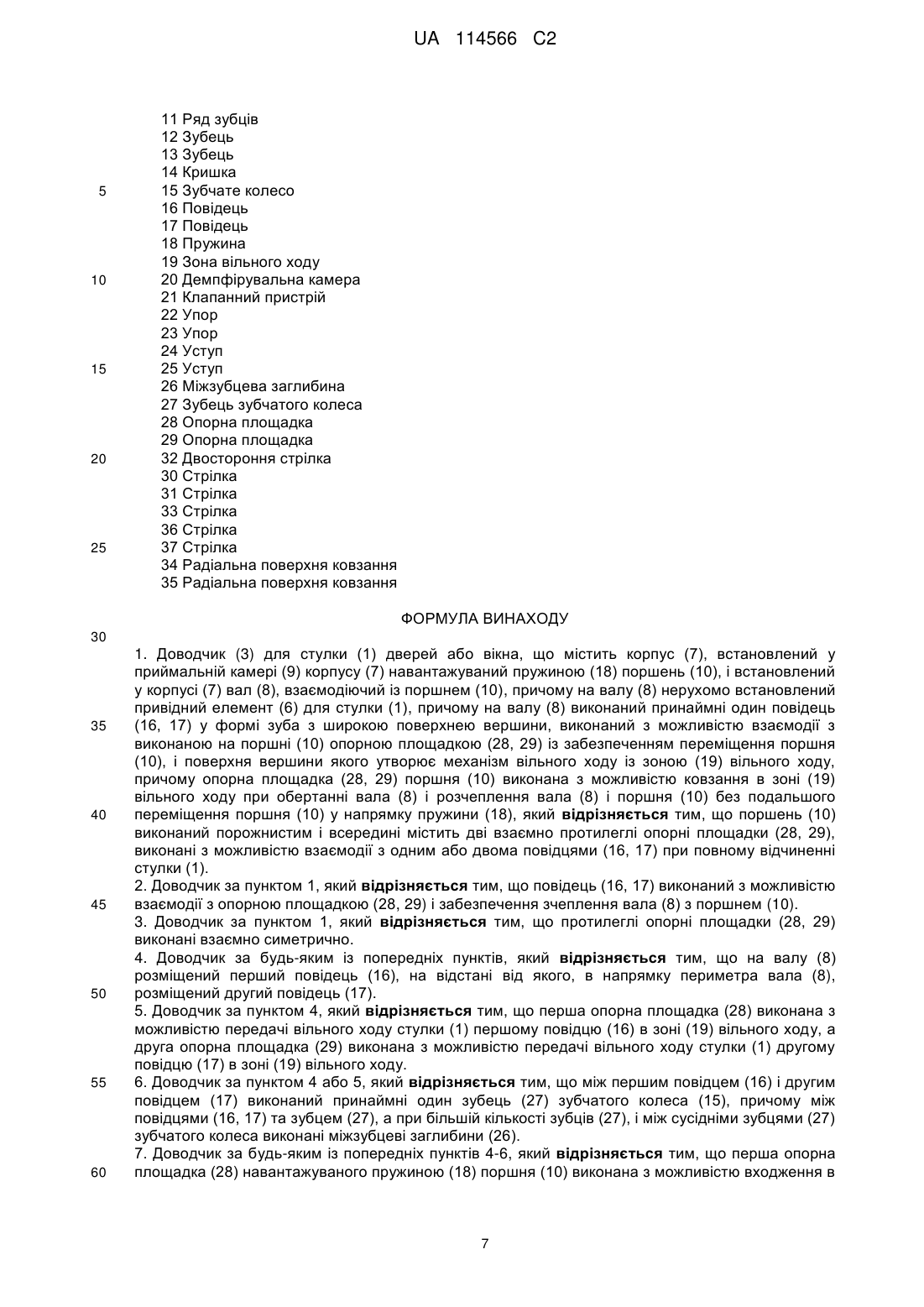

Реферат: Доводчик (3) для стулки (1) дверей або вікна містить корпус (7), встановлений у приймальній камері (9) корпусу (7) навантажуваний пружиною (18) поршень (10) і встановлений у корпусі (7) вал (8), взаємодіючий із поршнем (10), причому на валу (8) нерухомо встановлений привідний елемент (6) для стулки (1), причому на валу (8) виконаний принаймні один повідець (16, 17) у формі зуба з широкою поверхнею вершини, виконаний з можливістю взаємодії з виконаною на поршні (10) опорною площадкою (28, 29) із забезпеченням переміщення поршня (10), і поверхня вершини якого утворює механізм вільного ходу із зоною (19) вільного ходу, причому опорна площадка (28, 29) поршня (10) виконана з можливістю ковзання в зоні (19) вільного ходу при обертанні вала (8) і розчеплення вала (8) і поршня (10) без подальшого переміщення поршня (10) у напрямку пружини (18). Для вільного переміщення стулки і доведення її в зачинене положення поршень (10) виконаний порожнистим і всередині містить дві взаємно протилежні опорні площадки (28, 29), виконані з можливістю взаємодії з одним або двома повідцями (16, 17) при повному відчиненні стулки (1) або поршень (10) всередині містить два взаємно протилежні зубчаті вінці (11), причому перший зубчатий вінець (11) містить принаймні один перший зубець (12), а другий зубчатий вінець (11) містить принаймні один другий зубець (13), виконані з можливістю взаємодії з одним або двома повідцями (16, 17) при повному відчиненні стулки (1). UA 114566 C2 (12) UA 114566 C2 UA 114566 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується доводчика для стулки дверей або вікна згідно з обмежувальною частиною першого пункту формули винаходу. Із публікації DE 195 24 779 A1 відомий автоматичний запірний пристрій, виконаний з можливістю включення функції вільного ходу. В корпусі, заповненому гідравлічною рідиною, встановлений поршень з можливістю переміщення проти дії пружини. Поршень виконаний із можливістю зчеплення зі стулкою дверей важільним пристроєм за допомогою зубчатого вінця і зубчатого колеса. Обіперта на поршень пружина іншим кінцем встановлена на також розміщений у корпусі з можливістю переміщення розділювальний поршень, який виконаний із можливістю гідравлічного перемикання. Таким чином забезпечується можливість утримання пружини в напруженому стані між поршнем і розділювальним поршнем, завдяки чому можна регулювати вільний хід стулки дверей. Пристрій потребує великих витрат і застосування гідравлічного перемикального пристрою. Автоматичне доведення вільно переміщуваної стулки із зони, близької до закритого положення, в закрите положення не передбачено. Із публікації DE 34 33 891 A1 відомий стопорний пристрій для автоматичного дверного запірного пристрою, причому кулачковий привід автоматичного дверного запірного пристрою виконаний з можливістю блокування шляхом притискання сферичних стопорних елементів до розширеної ділянки поперечного перерізу переміщуваного порожнинного циліндра навскісною поверхнею конічної деталі та їх обпирання в напрямку назовні на внутрішню поверхню порожнинного циліндра. Забезпечується лише фіксація автоматичного дверного запірного пристрою при відчиненому положенні стулки дверей, причому для фіксації застосовують електромагніт, що призводить до великих витрат. У публікації DE 10 2009 000 539 A1 описаний автоматичний дверний запірний пристрій із корпусом і введеним у корпус поршнем із поршневим штоком. Окрім цього, в корпусі встановлено пружину, яка стискається при відчиненні стулки і призначена для автоматичного зачинення стулки. Передбачений фіксувальний пристрій для поршня в робочому циліндрі, який забезпечує можливість аксіального блокування поршня за допомогою відповідних блокувальних засобів. Для блокування поршня в напрямку зачинення фіксувальна цапфа, яка встановлена на штоку поршня, при активізованому фіксувальному пристрої обпирається на корпус за допомогою фіксувальної куліси проти зусилля пружини. У даному пристрої стопоріння пружини автоматичного дверного запірного пристрою здійснюється шляхом перемикання електромагніта, що потребує великих витрат. Доведення стулки дверей для її встановлення в зачинене положення при заблокованій пружині є неможливим. В основу винаходу покладено задачу розроблення доводчика для стулки дверей або вікна, який забезпечує можливість вільного переміщення стулки, а також її надійне доведення в зачинене положення. Цю задачу вирішено ознаками пункту 1 формули винаходу. Переважні можливі форми виконання описані в залежних пунктах формули винаходу. Доводчик передбачений для поворотних дверей або вікон, стулка яких встановлена в шарнірах на рамі. Доводчик може бути виконаний таким чином, що стулка може вільно відхилятися в межах широкого кутового діапазону аналогічно ситуації, коли на дверях не встановлений відповідний пристрій. В зоні близько до зачиненого положення стулки забезпечується активне доведення стулки в це зачинене положення. При цьому відхилення стулки в процесі доведення додатково уповільнюється для уникнення сильного удару стулки при зачиненні. Крім цього, передбачене відчинене положення стулки, причому в зоні близько до цього відчиненого положення доведення стулки в це відкрите положення забезпечується за допомогою доводчика. Доводчик містить виконаний у формі пружини енергоакумулятор, який забезпечує доведення стулки в зоні близько до зачиненого положення. Для забезпечення можливості вільного відхилення стулки передбачений принаймні один механізм вільного руху, який дозволяє від'єднати стулку від енергоакумулятора. Аналогічно ручному дверному запірному пристрою, за допомогою системи важелів забезпечується активне з'єднання стулки дверей із валом, який сполучений принаймні з одним повідцем, взаємодіючим із опорними площадками або зубчатим вінцем поршня, встановленого в доводчику з можливістю переміщення. Активне з'єднання між валом і поршнем є рознімним і утворює механізм вільного ходу, завдяки чому вал може бути відчеплений від навантажуваного пружиною поршня або зчеплений із ним. Переважно таке зчеплення існує лише при невеликих кутах відхилення стулки дверей в процесі відчинення, завдяки чому забезпечується можливість вільного відхилення стулки при більших 1 UA 114566 C2 5 10 15 20 25 30 35 40 45 50 55 60 кутах відхилення в процесі відчинення. При поверненні стулки в зону близько до зачиненого положення знову відбувається зчеплення між навантажуваним пружиною поршнем і валом. Пружина, яка стискається при початковому відхиленні стулки в процесі відчинення, вивільняє накопичену в ній енергію, і стулка повертається в зачинене положення. Після цього в напрямку відчинення після зони, в якій стулка може вільно відхилятися, знову відбувається зчеплення поршня з валом при відчиненому положенні стулки, тому відбувається відхилення стулки в це відчинене положення, в якому стулка зафіксована. Переважно це дозволяє також уникнути удару стулки об стіну тощо, наприклад у разі відчинення дверей ривком. Далі приклади виконання докладніше пояснюються з посиланням на креслення. На кресленнях зображено: Фіг. 1 Фрагмент стулки дверей із відповідною рамою і вбудованим доводчиком у частковому розрізі в змонтованому стані; Фіг. 2 Перший приклад виконання доводчика з механізмом вільного руху в розрізі; Фіг. 3 Другий приклад виконання доводчика з механізмом вільного руху в розрізі у вихідному положенні при зачиненій стулці; Фіг. 4 Доводчик згідно з фіг. 3 в положенні при відхиленні стулки на невеликий кут на початку вільного ходу; Фіг. 5 Доводчик згідно з фіг. 4, проте при відхиленні стулки на більший кут в зоніпередачі вільного ходу; Фіг. 6 Доводчик згідно з фіг. 4 у положенні при відхиленні стулки на ще більший кут на початку її доведення у відчинене положення; Фіг. 7 Третій приклад виконання доводчика з одним зубцем зубчатого колеса; Фіг. 8 Інший приклад виконання доводчика з розширеною зоною вільного ходу у вихідному положенні; Фіг. 9 Інший вид доводчика згідно з фіг. 8 на початку передачі вільного ходу; Фіг. 10a-c Інший приклад виконання доводчика при трьох положеннях стулки в процесі відчинення; Фіг. 11 Процес відхилення стулки згідно з прикладом виконання, зображеним на фіг. 10; Фіг. 12a-d Інший приклад виконання доводчика при чотирьох різних положеннях стулки у процесі відчинення; Фіг. 13 Процес відхилення стулки згідно з прикладом виконання, зображеним на фіг. 12; Фіг. 14a-h Ще один приклад виконання доводчика при різних положеннях стулки в процесі відчинення; Фіг. 15 Процес відхилення стулки згідно з прикладом виконання, зображеним на фіг. 14; Фіг. 16a-b Збільшений фрагмент прикладу виконання, зображеного на фіг. 14, із позначеними кутами для визначення форми виконання зубчатого колеса; Фіг. 17a-b Збільшений фрагмент згідно з фіг. 16 для прикладу виконання з двома повідцями і двома протилежними зубцями на поршні; Фіг. 18 Процес відхилення стулки в прикладі виконання доводчика з протилежними опорними площадками або зубчатими вінцями на поршні. На фіг.1 разом із відповідною рамою 2. зображений вбудований у стулку 1 дверей доводчик 3 для стулки 1, встановленої на шарнірах із можливістю відхилення. В раму 2 вбудована напрямна 4 ковзання, в яку введений повзунок 5. Повзунок 5 встановлений з можливістю обертання на одному кінці привідного елемента 6, причому інший кінець привідного елемента 6 нерухомо з'єднаний із валом 8 доводчика 3. Доводчик 3 може бути також вбудований у раму 2, а напрямна шина 4 – в стулку 1. Можливим є також встановлення доводчика 3 чи напрямної 4 ковзання на стулку 1 або раму 2. На фіг. 2 зображений доводчик 3 із заповненим гідравлічною рідиною корпусом 7, в якому з можливістю обертання встановлений вал 8, пропущений крізь встановлений з можливістю переміщення в приймальній камері 9 в корпусі 7 поршень 10, всередині якого виконано порожнину. Всередині корпусу 10 в його поздовжньому напрямку виконані попарно протилежні упори 22, 23 і опорні площадки 28, 29. Один або обидва торці приймальної камери 9 корпусу 7 можуть бути герметично закриті кришкою 14. Зубчате колесо 15 вала 8 взаємодіє з упорами 22, опорними площадками 23 і 28, 29 поршня 10 для його переміщення, причому поняття "зубчате колесо" 15 в даному випадку не слід розуміти як зубчате колесо, що оточує вал 8, у традиційному смислі. На відміну від цього, кількість зубців зубчатого колеса 15 обмежена двома виконаними поряд повідцями 16, 17, які відповідають зубцям із особливо широкими поверхнями вершин. Між повідцями 16, 17, як і у звичайному зубчатому колесі, утворена міжзубцева заглибина 26. 2 UA 114566 C2 5 10 15 20 25 30 35 40 45 50 55 60 На поршень 10 діє пружина 18 як енергоакумулятор, причому пружина 18 виконана з можливістю її блокування механізмом вільного руху, який утворений зоною 19 вільного ходу, відносно вала 8 і, таким чином, стулки 1. Зона 19 вільного ходу утворена поверхнями вершин повідців 16, 17. Пружина 18, як зображено на цьому кресленні, може бути встановлена в приймальній камері 9 одним кінцем на корпус 7 або альтернативно на кришку 14 на стороні пружини. На протилежній пружині 18 стороні поршня 10 в приймальній камері 9 утворена демпфірувальна камера 20 за допомогою герметично переміщуваного в приймальній камері 9 поршня 10, причому в торці поршня 10, оберненому в бік демпфірувальної камери 20, передбачений клапанний пристрій 21, який забезпечує можливість безперешкодного переміщення поршня 10 в напрямку відчинення. В напрямку зачинення клапанний пристрій 21 забезпечує демпфірування переміщення поршня 10. Альтернативно або додатково в корпусі 7 може бути виконано один або кілька перепускних каналів, в яких можуть бути встановлені доступні ззовні, регульовані клапани для керування функціонуванням доводчика. Як зображено на фіг. 2, перший повідець 16 при відхиленні стулки 1 у відчинене положення обертається разом із валом 8 проти стрілки годинника, внаслідок чого під тиском першого повідця 16 на опорну площадку 28 відбувається переміщення поршня 10 в напрямку пружини 18. В процесі подальшого відхилення стулки 1 у відчинене положення перший повідець 16 переміщується повз опорну площадку 28 вгору в зону вільного ходу 19, внаслідок чого вал 8 відчеплюється від поршня 10 і разом із ним від пружини 18, оскільки переміщення поршня 10 в напрямку пружини 18 припиняється. Стулка 1 може відхилятися вільно, ніби доводчика 3 взагалі немає. В іншому варіанті монтажу доводчика 3 другий повідець 17 взаємодіє з опорною площадкою 29. Принцип дії пристрою докладніше пояснюється на другому, вдосконаленому прикладі виконання доводчика 3, зображеному на фіг. 3-6. Згідно з другим прикладом виконання, всередині поршня 10 в його поздовжньому напрямку виконані протилежні один одному в кожному випадку зубчаті вінці 11, причому кожен зубчатий вінець 11 містить принаймні один зубець 12, 13. При цьому зубчате колесо 15 вала 8 взаємодіє із зубчатими вінцями 11 поршня 10 для його переміщення таким чином, що один із зубців 12, 13 входить із зачепленням у міжзубцеву заглибину 26, утворену між повідцями 16, 17. У зображеному на фіг. 3 вихідному положенні доводчика 3 при зачиненій стулці 1 нижній зубець 12 введений у зачеплення із міжзубцевою заглибиною 26 між повідцями 16, 17. Виходячи з цього початкового положення доводчика 3 при зачиненій стулці 1, при відчиненні стулки 1 вал 8 обертається проти стрілки годинника, внаслідок чого перший повідець 16 взаємодіє з першим зубцем 12 і переміщує поршень 10 в напрямку пружини 18. На фіг. 4 поршень 10 переміщений на таку відстань, що перший зубець 12 переміщується до першого повідця 16 в зону вільного ходу 19 і далі вздовж нього, внаслідок чого вал 8 відчепляється від поршня 10 і разом із ним від пружини 18, оскільки подальше переміщення поршня 10 в напрямку пружини 18 не відбувається. Таким чином, стулка 1 може вільно переміщуватися, ніби доводчика 3 взагалі немає. У зображеному на фіг. 5 положенні вала 8 при подальшому відхиленні стулки 1 другий зубець 13 переміщується в зону 19 вільного ходу другого повідця 17, причому перший зубець 12 ще перебуває в зоні 19 вільного ходу першого повідця 16. Внаслідок цього відбувається передача вільного ходу, при якому стулка 1 може вільно переміщуватися, від першого до другого повідця. При подальшому відхиленні стулки 1 другий зубець 13 входить у зачеплення в міжзубцеву заглибину 26 між повідцями 16, 17, внаслідок чого вал 8 знову зчіпляється з поршнем 10, як зображено на фіг. 6. Під тиском поршня 10, переміщуваного під дією стисненої пружини 18 в напрямку демпфірувальної камери20, другий зубець 13 обертає другий повідець 17 і разом із ним вал 8 проти стрілки годинника, причому пружина 18 повертається в ненапружений стан. Це спричиняє доведення стулки 1, яка досі могла вільно відхилятися, у відчинене положення, і утримання її в цьому положенні. Доведення стулки 1 у відчинене положення забезпечується за допомогою клапанного пристрою 21 або демпфірується за допомогою додатково встановлених клапанів. Окрім цього, на поршні 10 виконані упори 22, 23, із якими взаємодіють відповідні повідці 16, 17. При ривкоподібному відхиленні стулки 1, яка може вільно відхилятися, в напрямку відчиненого положення повідець 16, 17 вже дотикається до упору 22, 23 перед введенням зубців 12, 13 повністю у міжзубцеву заглибину 26 між повідцями 16, 17. На фіг. 6 зображено, що повідець 17 прилягає до опорної площадки 23, причому зубець 13 саме переміщується із зони 19 вільного ходу в міжзубцеву заглибину 26 між зубцями. Зсувне переміщення поршня 10, 3 UA 114566 C2 5 10 15 20 25 30 35 40 45 50 55 60 спричинене тиском повідця 16, 17 на упор 22, 23, демпфірується клапанним пристроєм 21, внаслідок чого демпфірується відхилення стулки 1. У напрямку зачинення стулки 1 процес відбувається у зворотній послідовності. Виходячи з відчиненого положення, в якому утримується доведена в це положення стулка 1 згідно з фіг. 6, стулка 1 переміщується в напрямку зачинення. Вал 8 при цьому обертається за стрілкою годинника, внаслідок чого другий зубець 13 тисне на другий повідець 17 і переміщує поршень 10 проти дії пружини 18, внаслідок чого пружина 18 знову стискається. Другий зубець 13 переміщується до другого повідця 17 в зону вільного ходу 19, внаслідок чого стулка 1 знову відчеплюється від пружини 18. При подальшому відхиленні стулки 1 в напрямку зачинення повторно відбувається зображена на фіг. 5 передача вільного ходу, тепер від другого повідця 17 першому повідцю 16, причому перший зубець 12 переміщується в зону вільного ходу 19 першого повідця 16 до виведення другого зубця 13 із зони вільного ходу другого повідця 17. При поверненні стулки 1 в зону близько зачиненого положення відновлюється зчеплення між валом 8 і поршнем 10, причому перший зубець 12 внаслідок обертання вала 8 за стрілкою годинника виводиться із зони 19 вільного ходу на першому повідці 16 і вводиться із зачепленням у міжзубцеву заглибину 26, внаслідок чого перший зубець 12 перебуває в зачепленні з першим повідцем 16. Поршень 10, на який діє стиснена пружина 18 в напрямку демпфірувальної камери 20, тисне на перший зубець 12, який тепер обертає перший повідець 16 і разом із ним вал 8 за стрілкою годинника, причому пружина 18 вивільняється з напруженого стану, і знову встановлюється положення, яке зображене на фіг. 3. Відбувається активне доведення стулки 1 в її зачинене положення, причому демпфірування процесу доведення забезпечується за допомогою клапанного пристрою 21 чи клапанів, які альтернативно чи додатково встановлені в перепускних каналах у корпусі 7. Завдяки симетричному виконанню зубчатих вінців 11 на поршні 10 доводчика 3, доводчик 3 може бути без жодних змін встановлений на дверях як із лівим, так і з правим упором, або альтернативно також на або в рамі 2. При зачиненому положенні стулки 1 при альтернативному варіанті встановлення доводчика другий зубець 13 перебуває в міжзубцевій заглибині 26 між повідцями 16, 17, а перший зубець 12 при відчиненому положенні стулки перебуває в зачепленні між повідцями 16, 17. Можливим є також виконання поршня 10 із зубчатим вінцем 11 лише на одній стороні, яке спричиняє тільки демпфіруване доведення стулки 1. Повідці 16, 17 в цьому випадку можуть бути виконані по периметру в формі кола, причому колоподібна форма переривається лише міжзубцевою заглибиною 26. На фіг. 7 зображений третій приклад виконання, причому зубець 27 зубчатого колеса виконаний між двома повідцями 16, 17. Завдяки цьому утворюються дві міжзубцеві заглибини 26, причому міжзубцева заглибина 26 між першим повідцем 16 і другим зубцем 27 зубчатого колеса взаємодіє з першим зубцем 12 поршня. Другий зубець 13 поршня взаємодіє відповідно з міжзубцевою заглибиною 26, яка виконана між зубцем 27 зубчатого колеса і другим повідцем 17. Завдяки цьому переважно забезпечується можливість збільшення кута відхилення стулки 1 при відчиненні. На фіг. 8 і 9 зображений інший приклад виконання доводчиків 3 в розрізі в косокутній проекції, причому переважно зона 19 вільного ходу може мати будь-яку форму. Зубчате колесо 15 при цьому виконане таким чином, що зона 19 вільного ходу в кожному випадку видовжена відносно периметра зубчатого колеса 15, внаслідок чого утворюються уступи 24, 25, в які можуть входити із зачепленням відповідні упори 22, 23. Упори 22, 23 порівняно з першим прикладом виконання в даному випадку виконані в формі вузьких зубців, завдяки чому вони можуть входити із зачепленням у заглиблену ділянку уступів 24, 25 на зубчатому колесі 15 і аналогічно першому прикладу виконання взаємодіяти з повідцями 16, 17. Переважно завдяки розширенню зони 19 вільного ходу поліпшується передача вільного ходу стулки 1 від першого зубця 12 другому зубцю 13, як це зображено на фіг. 9. При цьому переходи виконані більш плавними, оскільки зона 19 вільного ходу виконана у вигляді контуру вільного ходу, радіус кривизни якого зростає відповідно до форми приймаючих зубців 12, 13. Зображений на фіг. 10 приклад виконання схожий на приклад виконання згідно з фіг. 7, але при цьому лише на одній стороні поршня 10 виконано два зубці 12. Відповідно до цього в зубчатому колесі 15 виконані дві міжзубцеві заглибини 26 між зубцем 27 зубчатого колеса і двома повідцями 16, 17. Повідці 16, 17 в даному випадку згруповані в напрямку периметра, завдяки чому зубчате колесо 15 має безрозривний кругоподібний поперечний переріз до зони міжзубцевих заглибин 26. Можливим є також виконання поршня 10 із зубчатим вінцем 11 лише на одній стороні, який забезпечує лише демпфіруване доведення стулки 1. Повідці 16, 17 в цьому випадку можуть 4 UA 114566 C2 5 10 15 20 25 30 35 40 45 50 55 60 бути виконані відповідно по периметру в формі кола, причому кругова форма переривається лише міжзубцевою заглибиною 26. На фіг. 10a зображений доводчик при зачиненій стулці. Пружина попередньо напружена і при відчиненні дверної стулки додатково стискається, як позначено стрілкою 30. Положення доводчика при куті відхилення дверної стулки в процесі відчинення, що становить близько 30°, зображене на фіг. 10b. Вал 8 із зубчатим колесом 15 повертається проти стрілки годинника, як позначено стрілкою 31, поки утворююча зону 19 вільного ходу радіальна поверхня ковзання зубчатого колеса 8 прилягає до утвореної лівим на фіг. 10b зубцем 12 опорної поверхні поршня 10. Починаючи з цього положення при обертанні, вал 8 відчеплений від поршня 10, завдяки чому дверну стулку в процесі відчинення можна вільно відхиляти на більший кут без навантаження пружиною 18. Це вільне відхилення дверної стулки зображене на фіг. 10c. Поршень 10 при обертанні вала 8, позначеному стрілкою 31, не обертається разом із валом. Відповідно до цього пружина 18 більше не стискається. При зачиненні дверної стулки вал 8 обертається в напрямку, протилежному позначеному стрілкою 31, і насамкінець за допомогою міжзубцевих заглибин 26 і зубців 12 знову зчеплюється з поршнем 10, завдяки чому дверна стулка доводиться в зачинене положення внаслідок вивільнення пружини 18. На фіг. 11 схематично зображений процес переміщення стулки згідно з прикладом виконання згідно з фіг. 10. Двосторонньою стрілкою 32 позначена зона вільного ходу стулки 1, а стрілкою 33 – зона, в якій стулка доводиться в зачинене положення під дією пружини 18, причому зубчате колесо зчеплене з поршнем, при куті відхилення стулки понад 30°. Як і в описаних вище прикладах, при цьому також переважно забезпечується демпфірування за допомогою відповідного клапанного пристрою і/або перепускних каналів. Позначене штриховою лінією положення стулки 1 відповідає моменту зчеплення зубчатого колеса 15 з поршнем 10 чи їх розчеплення. Зображений на фіг. 12 приклад виконання значною мірою відповідає прикладу виконання згідно з фіг. 10. Проте, замість двох зубців на одній стороні в поршні 10 виконано чотири зубця 12. Відповідно в зубчатому колесі 15 виконано чотири міжзубцеві заглибини 26 між відповідними зубцями 27 зубчатого колеса і двома повідцями 16, 17. В цьому прикладі повідці 16, 17 також згруповані в напрямку периметра зубчатого колеса, завдяки чому в поперечному перерізі утворюється безрозривна ділянка зубчатого колеса 15 в формі кругового сектора. На фіг. 12a знову зображена ситуація при зачиненій стулці і попередньо напруженій пружині 18. На фіг. 12b зображена ситуація при стулці, відхиленій в процесі відчинення на невеликий кут. Зубчате колесо 15 обертається проти стрілки годинника, як позначено стрілкою 31, внаслідок чого поршень 10 переміщується на фіг. 12b праворуч, а пружина 18 продовжує стискатися. Проте, зубчате колесо 15 і поршень 10 все ще залишаються зчепленими. На фіг. 12c знову зображена ситуація, в якій відбувається відчеплення зубчатого колеса 15 від поршня 10. Стулка при цьому в процесі відчинення відхилена на кут близько 90°, стискання пружини 18 триває. Утворююча зону 19 вільного ходу радіальна поверхня ковзання зубчатого колеса 15 прилягає до утвореної найвіддаленішим ліворуч зубцем 12 опорної поверхні поршня 10. При подальшому відчиненні стулки зубчате колесо 15 обертається, як зображено на фіг. 12d, без переміщення поршня 10 і разом із цим без подальшого стискання пружини 18. Стулка вільно відхиляється. При зачиненні стулки вал 8 знову обертається в протилежному напрямку, поки знову не відбудеться зчеплення зубчатого колеса 15 з поршнем 10, внаслідок чого стулка під тиском пружини 18 із демпфіруванням доводиться в зачинене положення. На фіг. 13 знову схематично зображений процес переміщення стулки дверей з прикладу виконання згідно з фіг. 12. Зона вільного ходу позначена двосторонньою стрілкою 32, а зона, в якій зубчате колесо зчеплене з поршнем, позначена стрілкою 33. Позначена штриховою лінією стулка 1 відповідає її положенню в момент зчеплення зубчатого колеса з поршнем чи їх розчеплення, коли кут відхилення стулки становить близько 90°. Кут відхилення стулки, при якому це відбувається, можна змінювати шляхом варіювання кількості зубців 12 поршня 10 і зубців 27 зубчатого колеса. На фіг. 14 зображений приклад виконання, аналогічний прикладу виконання, зображеному на фіг. 12. Проте, в цьому прикладі на поршні 10 симетрично внизу виконані три зубці 12 і вверху три зубці 13, які взаємодіють з відповідними міжзубцевими заглибинами 26 зубчатого колеса 15. Різні положення стулки зображені на фіг. 14a-14h, причому на фіг. 14a зображена ситуація при зачиненій стулці і попередньо напруженій пружині 18. На фіг. 14b-14d зображений процес відчинення стулки з обертанням вала 8 і збільшуваним стисканням пружини 18 до моменту незадовго до розчеплення зубчатого колеса і поршня, яке зображене на фіг. 14e. Це 5 UA 114566 C2 5 10 15 20 25 30 35 40 45 50 55 60 розчеплення відбувається при куті відхилення стулки в процесі відчинення, який становить близько 75°. Виконаний також у формі зубця повідець 16 має радіальну поверхню 34 ковзання, яка притискається до утвореної нижнім лівим зубцем 12 опорної поверхні поршня 10. Завдяки цьому при подальшому обертанні поршень 10 не переміщується далі праворуч; процес напруження пружини припиняється. При подальшому обертанні зубчатого колеса 15, як позначено стрілкою 31, відбувається перехід від поверхні 34 ковзання першого повідця 16 на поверхню 35 ковзання другого повідця 17, як зображено на фіг. 14f. Таким чином, поршень 10 більше не переміщується праворуч, процес стискання пружини 18 припиняється. Лише при продовженні обертання зубчатого колеса 15, як позначено стрілкою 31, повторно відбувається розчеплення зубчатого колеса 15 і поршня 10 за допомогою верхніх зубців 13. Це відбувається, як зображено на фіг. 14g, при куті відхилення стулки в процесі відчинення, який становить близько 85°. Тепер попередньо стиснена пружина 18 може вивільнити накопичену в процесі стискання енергію, що спричиняє обертання вала 8 в напрямку, позначеному стрілкою 31, і відчинення стулки. При куті відхилення стулки близько 170° зубчате колесо 15, як зображено на фіг. 14h, знову може бути відчеплене від поршня 10, завдяки чому забезпечується вільний хід стулки. Зачинення стулки відбувається в зворотній послідовності, причому пружина 18 знову стискається внаслідок входження зубчатого колеса 15 в зачеплення з верхніми зубцями 13 і переміщення поршня 10 праворуч. Далі відбувається перехід у зону вільного ходу згідно з фіг. 14e і 14f, потім розчеплення згідно з фіг. 14d і насамкінець зачинення стулки під тиском пружини 8, яка знову вивільняється, згідно з фіг. 14c-14a в зворотній послідовності і переважно з одночасним демпфіруванням. Відчинення стулки також відбувається переважно з демпфіруванням. На фіг. 15 також схематично зображений процес відчинення стулки. Завдяки симетричній конструкції поршня стулка 1 під тиском пружини 18 відчиняється, як позначено стрілкою 36, та зачиняється, як позначено стрілкою 37. Стрілкою 32 позначена зона вільного ходу між обома позначеними штриховими лініями положеннями стулки, в яких відбувається відповідно розчеплення чи зчеплення зубчатого колеса 15 і поршня 10. Кут відхилення стулки, при якому відбувається зчеплення чи розчеплення, також можна регулювати шляхом варіювання кількості зубців 12, 13 поршня і зубців 27 зубчатого колеса. Завдяки симетричній конструкції система в цьому прикладі виконання функціонує незалежно від напрямку. Визначення геометричних параметрів зубчатого колеса відносно зубців поршня зображено на фіг. 16 і 17 для двох прикладів виконання. Кут a при цьому утворений центром обертання вала 8 і опорними поверхнями на поршні 10. Кут b відповідає кутовому розміру зони вільного ходу і утворений опорною поверхнею на поршні 10 і торцями радіальних поверхонь 34 чи 35 зубчатого колеса 15 в процесі переміщення до початку зони вільного ходу. Кут c утворений зоною між радіальними поверхнями 34, 35 ковзання зубчатого колеса 15. При зростанні кута c зменшується зона 19 вільного ходу. Кут d утворений максимальною довжиною радіальних поверхонь 34, 35 ковзання зубчатого колеса 15, а кут e утворений початковими точками обох радіальних поверхонь 34, 35 ковзання зубчатого колеса 15. Для плавного переходу між радіальними поверхнями 34, 35 ковзання зубчатого колеса 15 і опорними поверхнями поршня 10 з однієї на іншу сторону поршня мають бути дотримані умови d > a та e < a. На фіг. 18 схематично зображений процес переміщення стулки в прикладі виконання згідно з фіг. 2-7. Позначені штриховою лінією положення стулки 1 відповідають куту відхилення стулки при зчепленні чи розчепленні зубчатого колеса 15 і поршня 10. Двосторонньою стрілкою 32 позначена зона вільного ходу між цими обома положеннями зчеплення і розчеплення, стрілкою 36 – доведення стулки у відчинене положення, а стрілкою 37 – доведення стулки в зачинене положення. ПОЗИЦІЙНІ ПОЗНАЧЕННЯ 1 Стулка 2 Рама 3 Доводчик 4 Напрямна шина ковзання 5 Повзунок 6 Привідний елемент 7 Корпус 8 Вал 9 Приймальна камера 10 Поршень 6 UA 114566 C2 5 10 15 20 25 11 Ряд зубців 12 Зубець 13 Зубець 14 Кришка 15 Зубчате колесо 16 Повідець 17 Повідець 18 Пружина 19 Зона вільного ходу 20 Демпфірувальна камера 21 Клапанний пристрій 22 Упор 23 Упор 24 Уступ 25 Уступ 26 Міжзубцева заглибина 27 Зубець зубчатого колеса 28 Опорна площадка 29 Опорна площадка 32 Двостороння стрілка 30 Стрілка 31 Стрілка 33 Стрілка 36 Стрілка 37 Стрілка 34 Радіальна поверхня ковзання 35 Радіальна поверхня ковзання ФОРМУЛА ВИНАХОДУ 30 35 40 45 50 55 60 1. Доводчик (3) для стулки (1) дверей або вікна, що містить корпус (7), встановлений у приймальній камері (9) корпусу (7) навантажуваний пружиною (18) поршень (10), і встановлений у корпусі (7) вал (8), взаємодіючий із поршнем (10), причому на валу (8) нерухомо встановлений привідний елемент (6) для стулки (1), причому на валу (8) виконаний принаймні один повідець (16, 17) у формі зуба з широкою поверхнею вершини, виконаний з можливістю взаємодії з виконаною на поршні (10) опорною площадкою (28, 29) із забезпеченням переміщення поршня (10), і поверхня вершини якого утворює механізм вільного ходу із зоною (19) вільного ходу, причому опорна площадка (28, 29) поршня (10) виконана з можливістю ковзання в зоні (19) вільного ходу при обертанні вала (8) і розчеплення вала (8) і поршня (10) без подальшого переміщення поршня (10) у напрямку пружини (18), який відрізняється тим, що поршень (10) виконаний порожнистим і всередині містить дві взаємно протилеглі опорні площадки (28, 29), виконані з можливістю взаємодії з одним або двома повідцями (16, 17) при повному відчиненні стулки (1). 2. Доводчик за пунктом 1, який відрізняється тим, що повідець (16, 17) виконаний з можливістю взаємодії з опорною площадкою (28, 29) і забезпечення зчеплення вала (8) з поршнем (10). 3. Доводчик за пунктом 1, який відрізняється тим, що протилеглі опорні площадки (28, 29) виконані взаємно симетрично. 4. Доводчик за будь-яким із попередніх пунктів, який відрізняється тим, що на валу (8) розміщений перший повідець (16), на відстані від якого, в напрямку периметра вала (8), розміщений другий повідець (17). 5. Доводчик за пунктом 4, який відрізняється тим, що перша опорна площадка (28) виконана з можливістю передачі вільного ходу стулки (1) першому повідцю (16) в зоні (19) вільного ходу, а друга опорна площадка (29) виконана з можливістю передачі вільного ходу стулки (1) другому повідцю (17) в зоні (19) вільного ходу. 6. Доводчик за пунктом 4 або 5, який відрізняється тим, що між першим повідцем (16) і другим повідцем (17) виконаний принаймні один зубець (27) зубчатого колеса (15), причому між повідцями (16, 17) та зубцем (27), а при більшій кількості зубців (27), і між сусідніми зубцями (27) зубчатого колеса виконані міжзубцеві заглибини (26). 7. Доводчик за будь-яким із попередніх пунктів 4-6, який відрізняється тим, що перша опорна площадка (28) навантажуваного пружиною (18) поршня (10) виконана з можливістю входження в 7 UA 114566 C2 5 10 15 20 25 30 35 40 45 зачеплення з першим повідцем (16) і обертання вала (8) та відхилення стулки (1) в зачинене положення, а також тим, що друга опорна площадка (29) навантажуваного пружиною (18) поршня (10) виконана з можливістю входження в зачеплення з другим повідцем (17) і обертання вала (8) та відхилення стулки (1) у відчинене положення. 8. Доводчик (3) для стулки (1) дверей або вікна, що містить корпус (7), встановлений у приймальній камері (9) корпусу (7) навантажуваний пружиною (18) поршень (10) і встановлений у корпусі (7) вал (8), взаємодіючий із поршнем (10), причому на валу (8) нерухомо встановлений привідний елемент (6) для стулки (1), причому на валу (8) виконаний принаймні один повідець (16, 17) у формі зуба з широкою поверхнею вершини, виконаний з можливістю взаємодії з виконаним на поршні (10) зубцем (12, 13) із забезпеченням переміщення поршня (10), і поверхня вершини якого утворює механізм вільного ходу із зоною (19) вільного ходу, причому зубець (12, 13) зубчатого вінця (11) поршня (10) виконаний з можливістю ковзання в зоні (19) вільного ходу і розчеплення вала (8) і поршня (10) без подальшого переміщення поршня (10) у напрямку пружини (18), який відрізняється тим, що поршень (10) виконаний порожнистим і всередині містить два взаємно протилежні зубчаті вінці (11), причому перший зубчатий вінець (11) містить принаймні один перший зубець (12), а другий зубчатий вінець (11) містить принаймні один другий зубець (13), виконані з можливістю взаємодії з одним або двома повідцями (16, 17) при повному відчиненні стулки (1). 9. Доводчик за пунктом 8, який відрізняється тим, що повідець (16, 17) виконаний з можливістю взаємодії з зубцем (12, 13) зубчатого вінця (11) і забезпечення зчеплення вала (8) з поршнем (10). 10. Доводчик за пунктом 8, який відрізняється тим, що протилежні зубчаті вінці (11) виконані взаємно симетрично. 11. Доводчик за будь-яким із попередніх пунктів 8-10, який відрізняється тим, що на валу (8) розміщений перший повідець (16), на відстані від якого в напрямку периметра вала (8) розміщений другий повідець (17). 12. Доводчик за пунктом 11, який відрізняється тим, що перший зубець (12) виконаний з можливістю передачі вільного ходу стулки (1) першому повідцю (16) в зоні (19) вільного ходу, а другий зубець (13) виконаний з можливістю передачі вільного ходу стулки (1) другому повідцю (17) в зоні (19) вільного ходу. 13. Доводчик за пунктом 11 або 12, який відрізняється тим, що між першим повідцем (16) і другим повідцем (17) виконаний принаймні один зубець (27) зубчатого колеса, причому між повідцями (16, 17) та зубцем (27), а при більшій кількості зубців (27) і між сусідніми зубцями (27) зубчатого колеса виконані міжзубцеві заглибини (26). 14. Доводчик за будь-яким із попередніх пунктів 11-13, який відрізняється тим, що перший зубчатий вінець (11) навантажуваного пружиною (18) поршня (10) виконаний з можливістю входження в зачеплення з першим повідцем (16) і обертання вала (8) та відхилення стулки (1) в зачинене положення, а також тим, що другий зубчатий вінець (11) навантажуваного пружиною (18) поршня (10) виконаний з можливістю входження в зачеплення з другим повідцем (17) і обертання вала (8) та відхилення стулки (1) у відчинене положення. 15. Доводчик за будь-яким із попередніх пунктів, який відрізняється тим, що на поршні (10) передбачений принаймні один упор (22, 23), на який натискає повідець (16, 17). 16. Доводчик за пунктом 15, який відрізняється тим, що упор (22, 23) входить у зачеплення із заглибленою ділянкою уступу (24, 25) на зубчатому колесі (15). 17. Доводчик за пунктом 15 або 16, який відрізняється тим, що упор (22, 23) виконаний у формі вузького зубця на поршні (10). 18. Доводчик за будь-яким із попередніх пунктів, який відрізняється тим, що зона (19) вільного ходу виконана у вигляді контуру змінної форми. 8 UA 114566 C2 9 UA 114566 C2 10 UA 114566 C2 11 UA 114566 C2 12 UA 114566 C2 13 UA 114566 C2 14 UA 114566 C2 15 UA 114566 C2 16 UA 114566 C2 17 UA 114566 C2 18 UA 114566 C2 19 UA 114566 C2 20 UA 114566 C2 Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 21
