Регульована кутова опора для стулки вікна, дверей або подібного

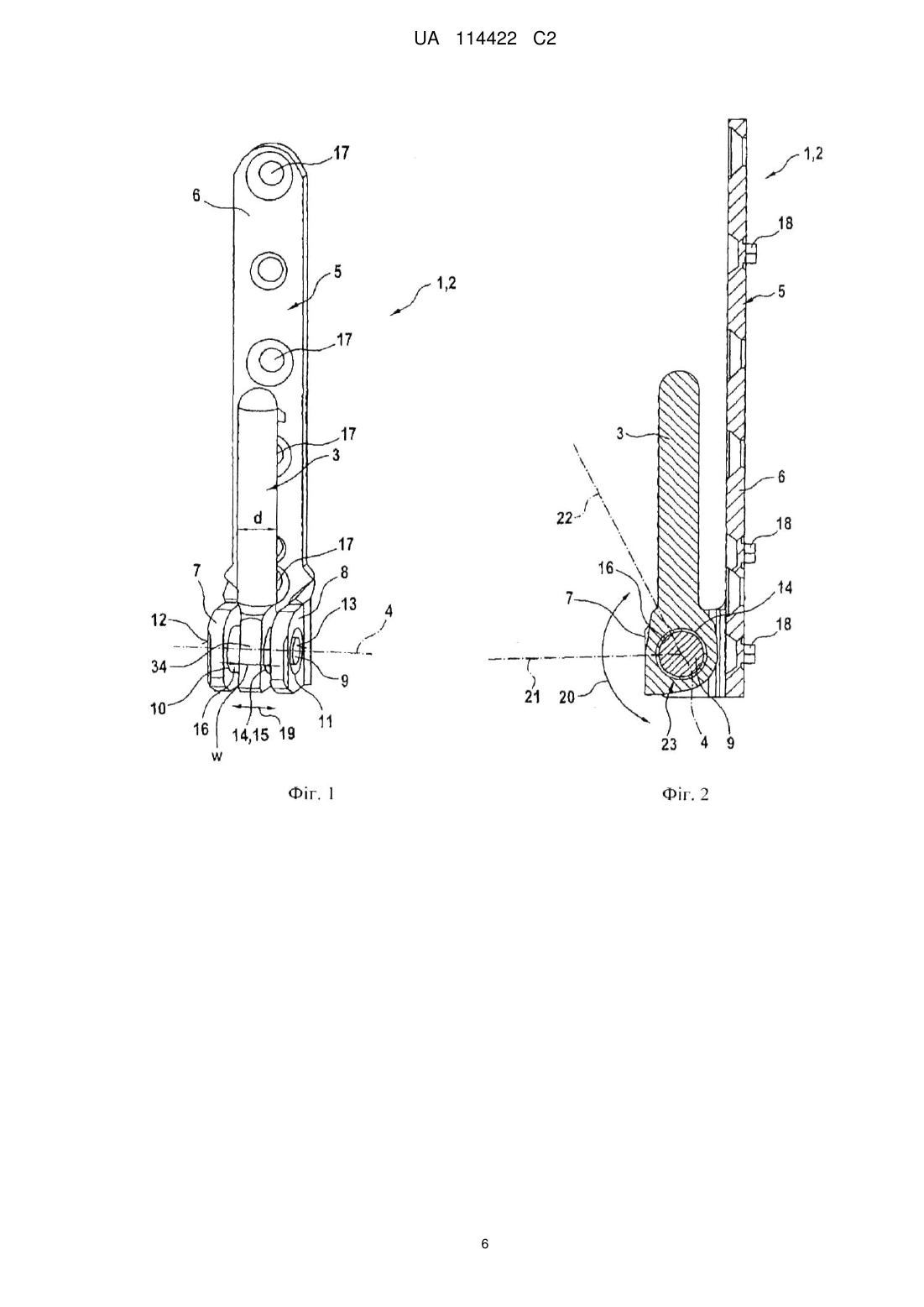

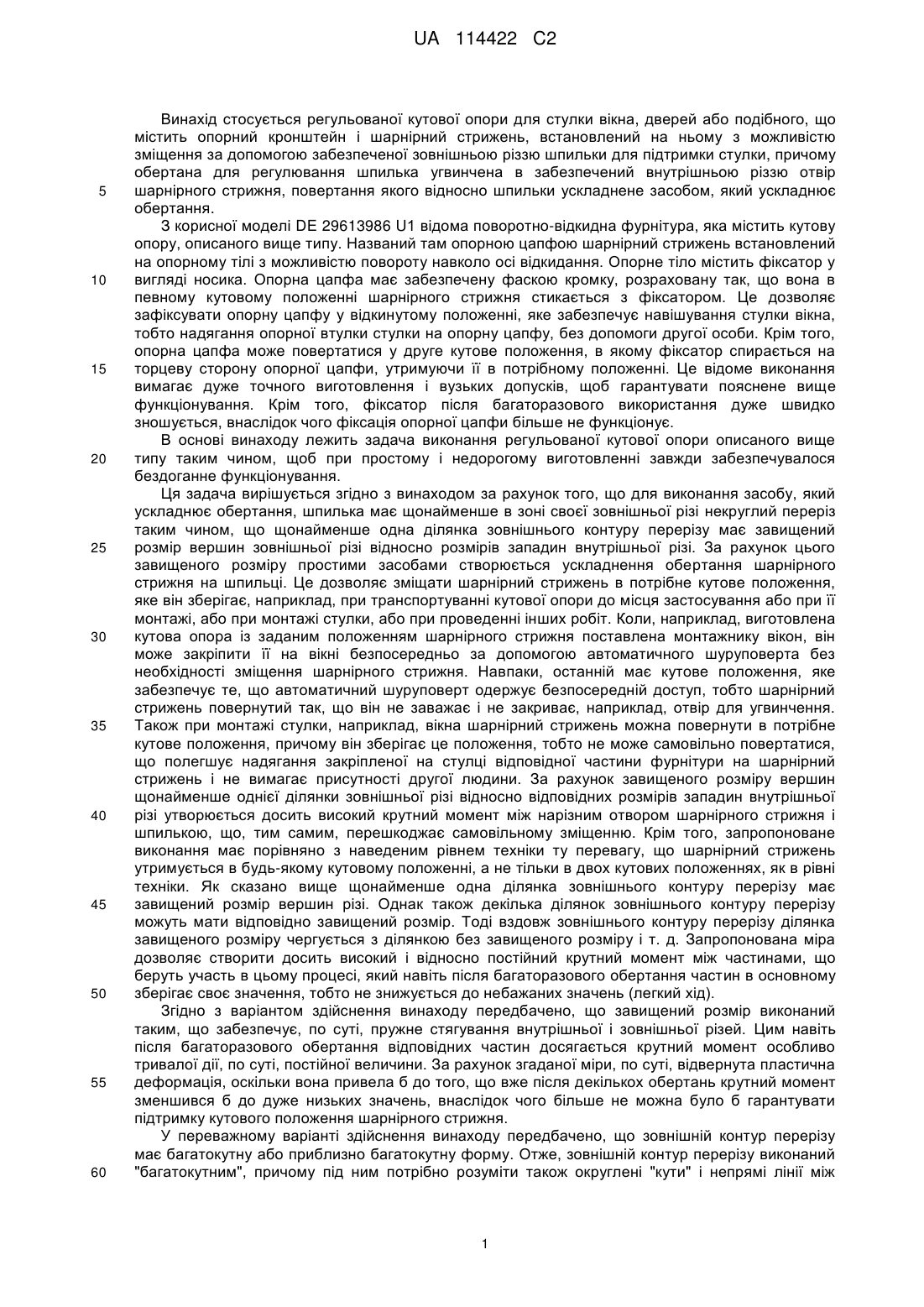

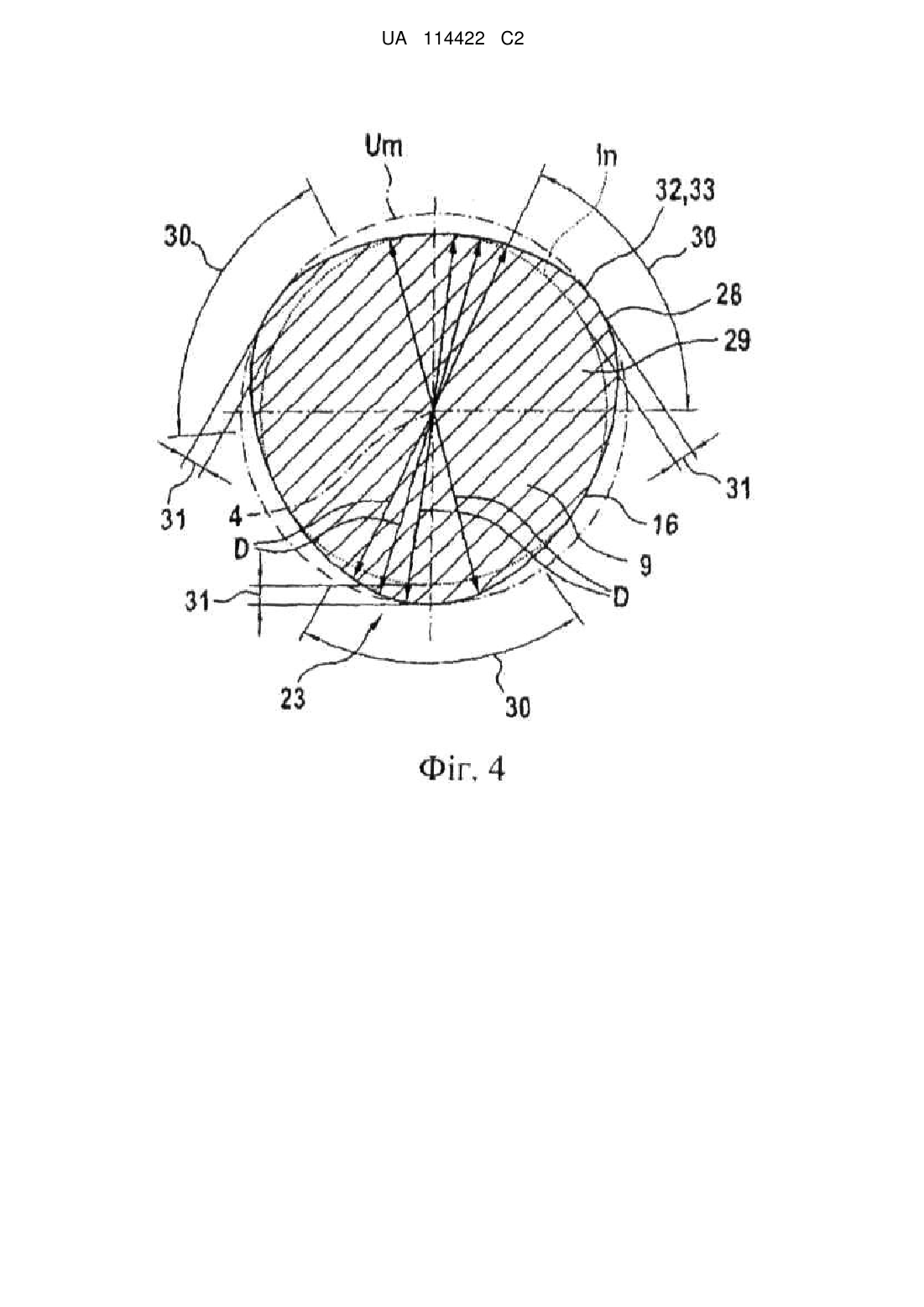

Реферат: Винахід стосується регульованої кутової опори (2) для стулки вікна, дверей або подібного, яка містить опорний кронштейн (5) і шарнірний стрижень (3), встановлений на ньому з можливістю зміщення за допомогою забезпеченої зовнішньою різзю (16) шпильки (9) для підтримки стулки, причому виконана з можливістю обертання для регулювання шпилька (9) угвинчена в забезпечений внутрішньою різзю (14) отвір (15) шарнірного стрижня (3), повертання якого відносно шпильки (9) ускладнене засобом (23), що ускладнює обертання. Передбачено, що для виконання засобу (23), що ускладнює обертання, шпилька (9) має щонайменше в зоні своєї зовнішньої різі (16) некруглий переріз таким чином, що щонайменше одна ділянка (30) зовнішнього контуру (28) перерізу має завищений розмір (31) вершин (24) зовнішньої різі (16) відносно розмірів западин (25) внутрішньої різі (14). UA 114422 C2 (12) UA 114422 C2 UA 114422 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується регульованої кутової опори для стулки вікна, дверей або подібного, що містить опорний кронштейн і шарнірний стрижень, встановлений на ньому з можливістю зміщення за допомогою забезпеченої зовнішньою різзю шпильки для підтримки стулки, причому обертана для регулювання шпилька угвинчена в забезпечений внутрішньою різзю отвір шарнірного стрижня, повертання якого відносно шпильки ускладнене засобом, який ускладнює обертання. З корисної моделі DE 29613986 U1 відома поворотно-відкидна фурнітура, яка містить кутову опору, описаного вище типу. Названий там опорною цапфою шарнірний стрижень встановлений на опорному тілі з можливістю повороту навколо осі відкидання. Опорне тіло містить фіксатор у вигляді носика. Опорна цапфа має забезпечену фаскою кромку, розраховану так, що вона в певному кутовому положенні шарнірного стрижня стикається з фіксатором. Це дозволяє зафіксувати опорну цапфу у відкинутому положенні, яке забезпечує навішування стулки вікна, тобто надягання опорної втулки стулки на опорну цапфу, без допомоги другої особи. Крім того, опорна цапфа може повертатися у друге кутове положення, в якому фіксатор спирається на торцеву сторону опорної цапфи, утримуючи її в потрібному положенні. Це відоме виконання вимагає дуже точного виготовлення і вузьких допусків, щоб гарантувати пояснене вище функціонування. Крім того, фіксатор після багаторазового використання дуже швидко зношується, внаслідок чого фіксація опорної цапфи більше не функціонує. В основі винаходу лежить задача виконання регульованої кутової опори описаного вище типу таким чином, щоб при простому і недорогому виготовленні завжди забезпечувалося бездоганне функціонування. Ця задача вирішується згідно з винаходом за рахунок того, що для виконання засобу, який ускладнює обертання, шпилька має щонайменше в зоні своєї зовнішньої різі некруглий переріз таким чином, що щонайменше одна ділянка зовнішнього контуру перерізу має завищений розмір вершин зовнішньої різі відносно розмірів западин внутрішньої різі. За рахунок цього завищеного розміру простими засобами створюється ускладнення обертання шарнірного стрижня на шпильці. Це дозволяє зміщати шарнірний стрижень в потрібне кутове положення, яке він зберігає, наприклад, при транспортуванні кутової опори до місця застосування або при її монтажі, або при монтажі стулки, або при проведенні інших робіт. Коли, наприклад, виготовлена кутова опора із заданим положенням шарнірного стрижня поставлена монтажнику вікон, він може закріпити її на вікні безпосередньо за допомогою автоматичного шуруповерта без необхідності зміщення шарнірного стрижня. Навпаки, останній має кутове положення, яке забезпечує те, що автоматичний шуруповерт одержує безпосередній доступ, тобто шарнірний стрижень повернутий так, що він не заважає і не закриває, наприклад, отвір для угвинчення. Також при монтажі стулки, наприклад, вікна шарнірний стрижень можна повернути в потрібне кутове положення, причому він зберігає це положення, тобто не може самовільно повертатися, що полегшує надягання закріпленої на стулці відповідної частини фурнітури на шарнірний стрижень і не вимагає присутності другої людини. За рахунок завищеного розміру вершин щонайменше однієї ділянки зовнішньої різі відносно відповідних розмірів западин внутрішньої різі утворюється досить високий крутний момент між нарізним отвором шарнірного стрижня і шпилькою, що, тим самим, перешкоджає самовільному зміщенню. Крім того, запропоноване виконання має порівняно з наведеним рівнем техніки ту перевагу, що шарнірний стрижень утримується вбудь-якому кутовому положенні, а не тільки в двох кутових положеннях, як в рівні техніки. Як сказано вище щонайменше одна ділянка зовнішнього контуру перерізу має завищений розмір вершин різі. Однак також декілька ділянок зовнішнього контуру перерізу можуть мати відповідно завищений розмір. Тоді вздовж зовнішнього контуру перерізу ділянка завищеного розміру чергується з ділянкою без завищеного розміру і т. д. Запропонована міра дозволяє створити досить високий і відносно постійний крутний момент між частинами, що беруть участь в цьому процесі, який навіть після багаторазового обертання частин в основному зберігає своє значення, тобто не знижується до небажаних значень (легкий хід). Згідно з варіантом здійснення винаходу передбачено, що завищений розмір виконаний таким, що забезпечує, по суті, пружне стягування внутрішньої і зовнішньої різей. Цим навіть після багаторазового обертання відповідних частин досягається крутний момент особливо тривалої дії, по суті, постійної величини. За рахунок згаданої міри, по суті, відвернута пластична деформація, оскільки вона привела б до того, що вже після декількох обертань крутний момент зменшився б до дуже низьких значень, внаслідок чого більше не можна було б гарантувати підтримку кутового положення шарнірного стрижня. У переважному варіанті здійснення винаходу передбачено, що зовнішній контур перерізу має багатокутну або приблизно багатокутну форму. Отже, зовнішній контур перерізу виконаний "багатокутним", причому під ним потрібно розуміти також округлені "кути" і непрямі лінії між 1 UA 114422 C2 5 10 15 20 25 30 35 40 45 50 55 60 ними. Кожний "кут" утворює ділянку зовнішнього контуру перерізу із завищеним розміром вершин різі, що знаходяться там. Згідно з особливо переважним варіантом здійснення винаходу, передбачено, що зовнішній контур перерізу має трилобумерну або приблизно трилобумерну форму. Тому переріз виконаний аналогічно трикутнику, зокрема зі скругленими кутами і непрямими лініями між ними, причому вершини трикутника мають завищений розмір вершин зовнішньої різі. Таким чином, у випадку трилобумерної форми мова йде про особливу багатокутну форму. Ця трилобумерна форма забезпечує певне утримання шарнірного стрижня на шпильці. У варіанті здійснення винаходу передбачено, що внутрішня різь має круглий переріз. Таким чином, внутрішня різь, якщо дивитися в перерізі, виконана кругоподібною. Відповідно до цього зовнішня різь має не цей кругоподібний контур перерізу, а згадану некруглу форму. Далі для простого виготовлення з вузькими допусками переважно, якщо зовнішня різь виконана у вигляді накатаної різі. При виготовленні різь шпильки викопується, тим самим, не нарізанням, а накатуванням. У варіанті здійснення винаходу передбачено, що опорний кронштейн має дві опорні полиці, між якими знаходиться щонайменше одна ділянка шарнірного стрижня. Шпилька утримується в обох опорних полицях, зокрема з можливістю обертання. Згідно з переважним варіантом здійснення винаходу, шпилька встановлена на опорному кронштейні з можливістю тугого обертання, тобто вона обертається відносно нього з підвищеним крутним моментом. Цього можна досягнути за допомогою тугого ходу з фрикційним і/або геометричним замиканням, причому тугий хід з геометричним замиканням, як і тугий хід з фрикційним замиканням, можна подолати тільки за рахунок прикладання до шпильки підвищеного крутного моменту. Далі переважно, якщо крупний момент для обертання шпильки на опорному кронштейні вище крутного моменту для повороту шарнірного стрижня на шпильці. Це перешкоджає обертанню шпильки відносно опорного кронштейна при повороті на ній шарнірного стрижня. Винахід стосується далі регульованої кутової опори для стулки вікна, дверей або подібного, зокрема відповідно до описаного або нижченаведеного виконання, що містить опорний кронштейн і шарнірний стрижень, встановлений на ньому з можливістю зміщення за допомогою забезпеченої зовнішньою різзю шпильки, для підтримки стулки, причому обертана шпилька для регулювання угвинчена в забезпечений внутрішньою різзю нарізний отвір шарнірного стрижня, поворот якого відносно шпильки ускладнений засобом, що ускладнює обертання, причому для виконання засобу, що ускладнює обертання, або для додаткового виконання засобу, що ускладнює обертання, глибина внутрішньої різі щонайменше на одній ділянці її внутрішнього контуру перерізу або по всьому внутрішньому контуру перерізу менша, ніж глибина зовнішньої різі. Додатково або як альтернатива досягненню завищеного розміру вершин зовнішньої різі відносно розмірів западин внутрішньої різі щонайменше на одній ділянці внутрішнього контуру перерізу або по всьому внутрішньому контуру перерізу внутрішня різь має, тим самим, глибину, яка менша глибини зовнішньої різі, внаслідок чого досягається підвищений крутний момент або створюється підвищений крутний момент додатково до виконання із завищеним розміром вершин зовнішньої різі. Винахід пояснюється на прикладі його здійснення з посиланням на креслення, на яких зображена: - фіг. 1: вигляд регульованої кутової опори в перспективі; - фіг. 2: переріз кутової опори з фіг. 1; - фіг. 3: переріз ділянки кутової опори з фіг. 2; - фіг. 4: переріз штифта кутової опори; - фіг. 5: подовжній розріз різі кутової опори. На фіг. 1 зображена фурнітура 1, яка виконана у вигляді регульованої кутової опори 2 і використовується в стулці (не показана) вікна, дверей або подібного. Кутова опора 2 кріпиться, наприклад, на рамі (не показана) вікна, дверей або подібного. Відповідна стулка охоплює зверху взаємодіючою з кутовою опорою 2 втулкою шарнірний стрижень 3. За рахунок цього стулка утримується на рамі з можливістю повороту і/або відкидання. Щоб привести стулку, наприклад, у відкинуте відкрите положення, шарнірний стрижень 3 встановлений на опорному кронштейні 5 з можливістю повороту навколо горизонтальної осі 4. Опорний кронштейн 5 містить основу 6, від якої на відстані одна від одної відігнуті дві опорні полиці 7, 8. Горизонтальна вісь 4 утворює вісь обертання шарнірного стрижня 3 і сама утворена шпилькою 9, встановленою кінцями з можливістю обертання в посадкових отворах 10, 11 опорних полиць 7, 8. Обертання шпильки 9 навколо горизонтальної осі 4 вимагає відносно високого крутного моменту, тобто передбачені засоби, які спричиняють фрикційне і/або 2 UA 114422 C2 5 10 15 20 25 30 35 40 45 50 55 60 геометричне замикання, що долається між шпилькою 9 і щонайменше однією з опорних полиць 7, 8 для створення цього високого крутного моменту. Наприклад, шпилька 9 склепана щонайменше з однією з опорних полиць 7, 8 таким чином, що для обертання доводиться долати високу силу тертя. Обертання здійснюється переважно відповідним інструментом, що вставляється в гніздо шпильки 9. Це гніздо виконане щонайменше в одній з торцевих сторін 12, 13 шпильки 9. Шарнірний стрижень 3 має переважно в зоні одною свого кінця забезпечений внутрішньою різзю 14 отвір 15. У нього угвинчена забезпечена зовнішньою різзю 16 шпилька 9. Для простоти зовнішня різь 16 на фіг. 1 детально не показана. Основа 6 має розташовані на відстані один від одного кріпильні отвори 17, в які можуть угвинчуватися відповідні кріпильні елементи, наприклад шурупи, для закріплення, наприклад, на рамі. Крім того, основа 6 може мати декілька штифтоподібних напрямних виступів 18 (фіг. 2), які гарантують надійне закріплення. Відстань між обома опорними полицями 7, 8 більша, ніж товщина шарнірного стрижня 3 в зоні між ними, так що при обертанні шпильки 9 залежно від напрямку обертання шарнірний стрижень 3 може зміщуватися по подвійній стрілці 19. Це зміщення відбувається за рахунок зачеплення зовнішньої різі 16 шпильки 9 за внутрішню різь 14 шарнірного стрижня 3, що забезпечує регулювання стулки, наприклад, відносно відповідної рами. Далі за рахунок зачеплення зовнішньої 16 і внутрішньої 14 різей шарнірний стрижень 3 може повертатися навколо горизонтальної осі 4 на фіг. 2 по подвійній стрілці 20. Наприклад, на фіг. 2 можна повернути шарнірний стрижень 3 із позначеного суцільною лінією вертикального положення в повернене відносно нього на 90° положення. Це повернуте на 90° положення позначене штрихпунктирною лінією 21. Далі можна, наприклад, повернути шарнірний стрижень 3 в похиле положення, позначене штрихпунктирною лінією 22. Цей поворот відбувається за рахунок того, що користувач береться за шарнірний стрижень 3 і повертає його в потрібне положення. Зміщення шарнірного стрижня 3 по подвійній стрілці 19 відбувається, навпаки, за рахунок того, що користувач обертає шпильку 9 відносно опорного кронштейна 5, наприклад, згаданим інструментом. Щоб шарнірний стрижень 3 зберігав своє зайняте на шпильці 9 положення повороту, наприклад, як визначено на фіг. 2 суцільною або штрихпунктирними 21, 22 лініями, між ним і шпилькою 3 передбачений засіб 23, що ускладнює обертання, тобто для повороту шарнірного стрижня 3 на шпильці 9 необхідно прикласти підвищений крутний момент. Оскільки, як вже сказано, шпилька 9 встановлена в опорних полицях 7, 8 з можливістю обертання, пристрій розрахований так, що обертання шпильки 9 в посадкових отворах 10, 11 опорних полиць 7, 8 вимагає вищого крутного моменту, ніж поворот шарнірного стрижня 3 на шпильці 9. Нижче детально говориться про виконання засобу 23, що ускладнює обертання. Для цього потрібно спочатку послатися на фіг. 5, на якій в подовжньому розрізі зображені ділянка внутрішньої різі 14 отвору 15 шарнірного стрижня 3 і відповідна ділянка зовнішньої різі 16 шпильки 9. Внутрішня 14 і зовнішня 16 різі знаходяться в зачепленні між собою, причому їх відповідна глибина t позначена зигзагоподібною лінією. Крок різей позначений буквою h. Шпилька 9 має, якщо вимірювати від осі 4, номінальний радіус R. Він проходить до сплощених в цьому випадку вершин 24 зовнішньої різі 16. Внутрішня різь 14 шарнірного стрижня 3 має увігнуті западини 25. Між западинами 25 завжди знаходяться сплощена вершина 26 внутрішньої різі 14 і відповідна їй увігнута западина 27 зовнішньої різі 16. Для реалізації згаданого засобу 23, що ускладнює обертання, згідно з винаходом передбачено, що зовнішній контур 28 перерізу шпильки 9 має некруглий переріз 29 (фіг. 4). При цьому пристрій виконаний таким чином, що щонайменше одна ділянка 30 зовнішнього контуру 28 перерізу має завищений розмір 31 вершин 24 зовнішньої різі 16 відносно відповідних розмірів западин 25 внутрішньої різі 14 шарнірного стрижня 3. Завищений розмір 31 проходить в радіальному і/або осьовому напрямку відносно подовжньої протяжності осі 4. Для пояснення некруглості на фіг. 4 навколо осі 4 штрихпунктирною лінією позначена описана окружність Um, а пунктирною лінією - вписана окружність In. Видно, що зовнішній контур 28 перерізу відрізняється від кругових контурів описаної Um і вписаної In окружностей, причому це відхилення має місце, зокрема, на трьох зміщених одна відносно одної переважно на 120° ділянках 30, і, тим самим, зовнішній контур 28 перерізу має трилобумерну форму 32. При цьому пристрій може бути переважно виконаний таким чином, що діаметр D, який проходить через вісь 4 в будь-якому кутовому положенні однаковий. Для наочності на фіг. 4 показані лише чотири діаметри D. Таким чином, зовнішній контур 28 перерізу має багатокутну форму 33, яка в зображеному прикладі має три "кути", так що конкретно реалізована трилобумерна форма 32. За рахунок 3 UA 114422 C2 5 10 15 20 25 30 35 40 45 50 згаданого завищеного розміру 31 на відповідній ділянці 30 виникає відповідний тугий хід при повороті шарнірного стрижня 3 на шпильці 9, так що він зберігає, наприклад, пояснені за допомогою фіг. 2 різні положення повороту і не зміщується в небажане положення. Так, наприклад, можна повернути його у виробника в позначене на фіг. 2 штрихпунктирною лінією 21 положення, а потім транспортувати кутову опору 2 користувачеві в цьому положенні. Користувач витягує кутову опору 2 з транспортної упаковки без зміни цього положення і може тому відразу ж встановити кутову опору 2, наприклад, угвинтити за допомогою автоматичного шуруповерта кріпильні шурупи в кріпильні отвори 17, оскільки шарнірний стрижень 3 займає положення, в якому він не закриває кріпильні отвори 17. Коли кутова опора 2 встановлена, наприклад, на згаданій рамі, користувач, наприклад монтажник вікон, може повернути шарнірний стрижень 3 в позначене штрихпунктирною лінією 22 положення (фіг. 2), що полегшує надягання створного переплетення. Не потрібно ніякого помічника, який повинен утримувати шарнірний стрижень 3 в названому положенні, оскільки він за рахунок засобу 23, що ускладнює обертання, самовільно зберігає своє положення повороту. Трилобумерна форма 32 зовнішньої різі 16 викликає в нарізному отворі 15 шарнірного стрижня 3 тугий хід, який виникає від величини певного завищеного розміру 31. Трилобумерна форма 32 може бути одержана, зокрема, накатуванням зовнішньої різі 16, тобто вона не нарізується, а накатується. Крім одержаним таким чином тугого ходу при обертанні внутрішньої 14 і зовнішньої 16 різей одна відносно одної виникає ефект самогальмування. Навіть після декількох обертань шарнірного стрижня 3 і шпильки 9 одна відносно одної відповідно підвищений крупний момент не слабшає, а здійснює, по суті, тривалу дію. Це досягається, зокрема, за рахунок того, що завищений розмір 31 вибраний так, що не виникає або виникає лише незначно не пластичне, а, по суті, або тільки пружне стягування внутрішньої 14 і зовнішньої 16 різей. Це приводить до відносно постійного крутного моменту обох частин протягом тривалого часу експлуатації і навіть при їх багаторазовому обертанні одна відносно одної. Лише дуже незначно величина підвищеного крутного моменту зменшиться при дуже частому обертанні обох частин, Додатково переважно передбачено, що шарнірний стрижень 3 в зоні своєї внутрішньої різі 14, тобто в зоні свого нарізного отвору 15, відносно тонкостінний, тобто він там переважно сплощений і має стінку 34, товщина якої менша, ніж діаметр d шарнірного стрижня 3, зокрема істотно менша, переважмо приблизно наполовину. Товщина стінки 34 позначена на фіг. 1 буквою w, тобто w
