Потоковимірювальна система, що придатна для використання з пристроєм обробки води

1. Вимірювальна система для пристрою обробки води, який має вхідний і вихідний отвори і канал для проходження проточної води між цими вхідним і вихідним отворами, яка має пристрій, що реагує на потік, розміщений у каналі під дією води, генератор сигналів, встановлений на пристрої, що реагує на потік, через що зазначений пристрій здатний генерувати просторово змінний сигнал у відповідь на потік води, датчик, з'єднаний з пристроєм, що реагує на потік, чутливий до наближення просторово змінного сигналу від пристрою, що реагує на потік, і призначений генерувати сигнал про потік, який відповідає потоку води у каналі, вихідний пристрій, призначений вказувати, коли можна використовувати пристрій обробки води, і контролер, приєднаний для приймання та накопичування сигналу про потік, що має перший поріг, який вказує на функцію затримки під час проходження потоку води, і другий поріг, який вказує на припинення використання, а також порівнює накопичений сигнал про потік з першим порогом, причому контролер не активує вихідний пристрій, коли накопичений сигнал про потік є нижчим за перший поріг, де вихідний пристрій таким чином вказує на функцію затримки, і активує вихідний пристрій, коли накопичений сигнал про потік перевищує перший поріг, але є нижчим за другий поріг.

2. Система за п. 1, яка відрізняється тим, що зазначений перший поріг відповідає загальній кількості галонів, пропущених через зазначений канал.

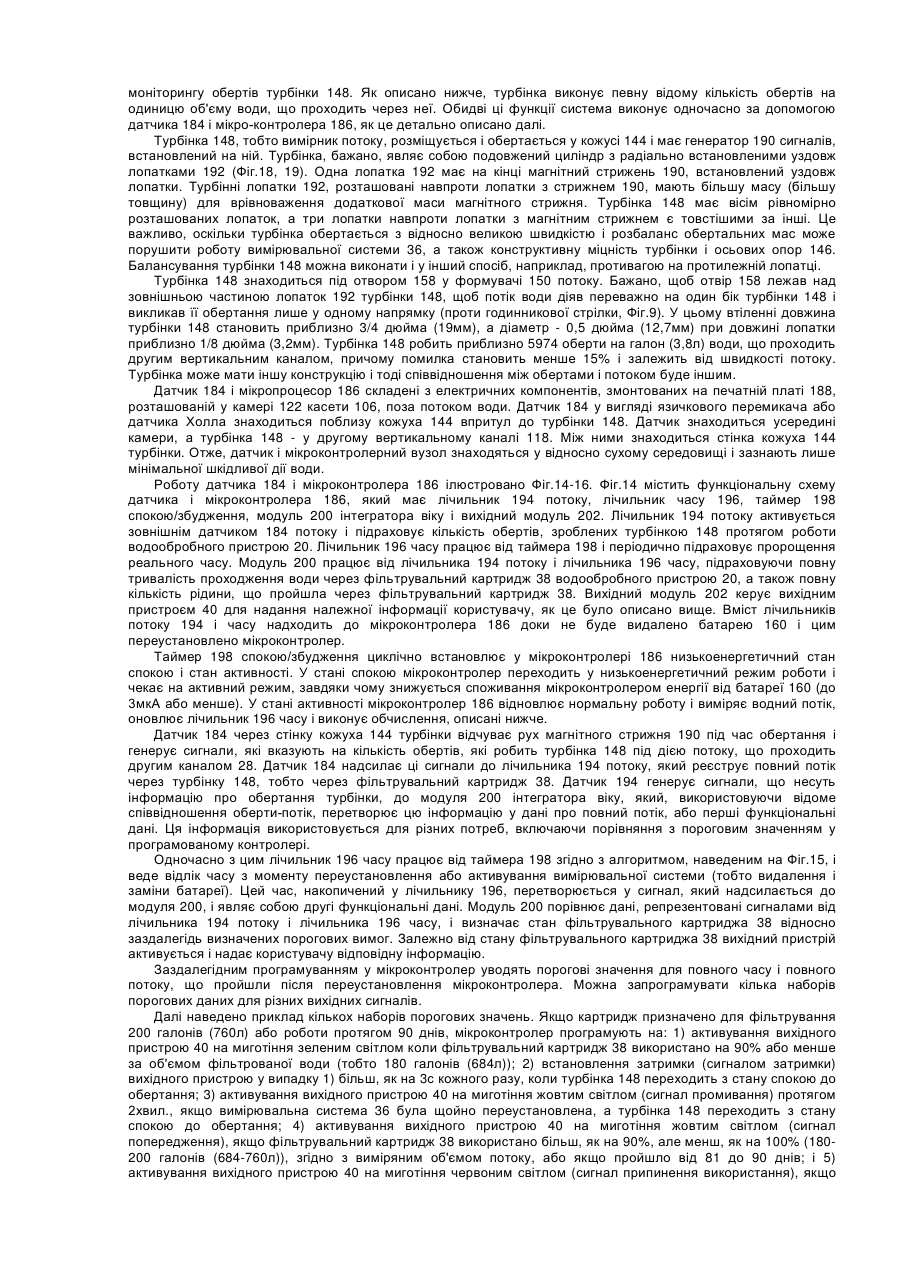

3. Система за п. 1, яка відрізняється тим, що пристроєм, що реагує на потік, є турбінка, що здатна обертатись навколо осі і має кілька лопаток.

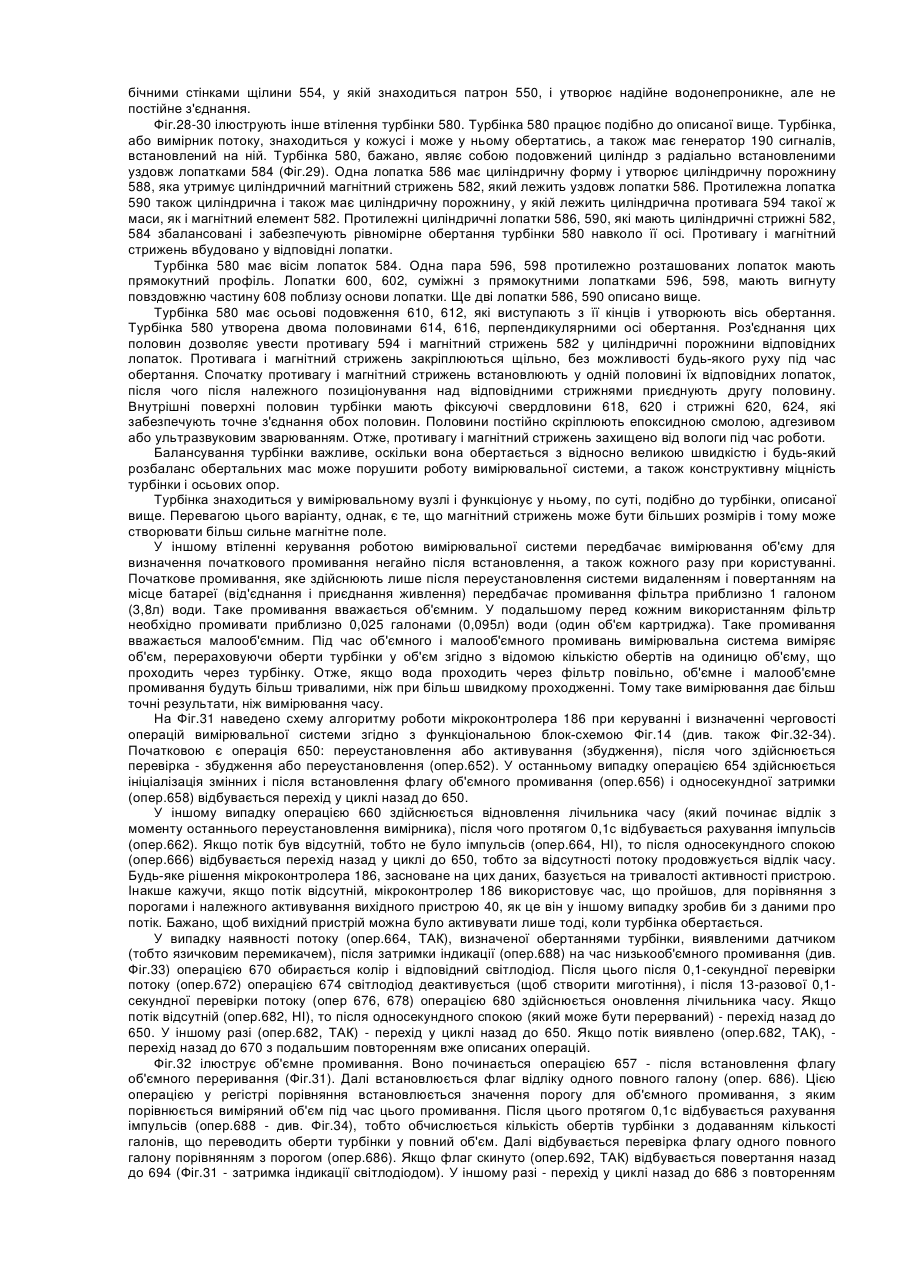

4. Система за п. 1, яка відрізняється тим, що пристроєм, що реагує на потік, є турбінка, що здатна обертатись навколо осі і має кілька лопаток, розташованих з однаковим інтервалом навколо турбінки, кожна з яких має віддалений кінець, а на віддаленому кінці однієї з лопаток встановлено магнітний елемент, і щонайменше одна з лопаток, протилежних лопатці з елементом, має збільшені розміри.

5. Система за п. 1, яка відрізняється тим, що зазначена функція затримки зазначеного першого порогу відповідає загальній кількості галонів, пропущених через зазначений канал.

6. Система за п. 1, яка відрізняється тим, що генератором сигналів є магніт.

7. Система за п. 1, яка відрізняється тим, що датчиком є язичковий перемикач.

8. Система за п. 1, яка відрізняється тим, що датчиком є датчик на основі ефекту Холла.

9. Система за п. 1, яка відрізняється тим, що датчик не піддається дії проточної води.

10. Система за п. 1, яка відрізняється тим, що зазначений другий поріг вказує на припинення використання через певний період часу.

11. Система за п. 1, яка відрізняється тим, що другий поріг вказує на припинення використання після проходження певного об'єму води.

12. Система за п. 1, яка відрізняється тим, що генератор сигналів створює магнітне поле.

13. Система за п. 1, яка відрізняється тим, що зазначений контролер має третій поріг, який вказує на період обережного використання, зазначений вихідний пристрій має третій сигнал, який відповідає зазначеному третьому порогу, і зазначений контролер активує третій сигнал зазначеного вихідного пристрою, коли сигнал про потік перевищує зазначений третій поріг.

14. Система за п. 13, яка відрізняється тим, що зазначений контролер має четвертий поріг, який вказує на припинення використання, зазначений вихідний пристрій має четвертий сигнал, який відповідає зазначеному четвертому порогу, і зазначений контролер активує четвертий сигнал зазначеного вихідного пристрою, коли сигнал про потік перевищує зазначений четвертий поріг.

15. Крановий кінцевий фільтр для фільтрування води, що тече з крана, що має корпус, який має вхідний отвір для приєднання до крана, вихідний отвір, канал, що простягається між зазначеними вхідним і вихідним отворами, і фільтр, розміщений у зазначеному каналі і призначений для фільтрування води, що тече через нього, турбінку, здатну обертатися навколо осі, розміщену в каналі під дією потоку води, яка має кілька лопаток, з рівним інтервалом розташування навколо турбінки, кожна з яких має віддалений кінець, і магнітний елемент, розміщений на віддаленому кінці першої з лопаток, і противагу, розміщену у віддаленому кінці другої з лопаток, прямо протилежної зазначеній першій із лопаток, для зрівноваження турбінки, датчик, розміщений поблизу турбінки, чутливий до руху турбінки, і здатний передавати електричні сигнали, які вказують на рух магнітного елемента, здатний до переустановлення мікроконтролер, який має вихідний пристрій і множину запрограмованих в ньому робочих порогів, який електрично зв'язаний з датчиком і також має лічильник часу для підсумовування часу, який сплив після останнього переустановлення мікроконтролера, який інтерпретує щонайменше електричні сигнали від датчика і час, що сплив, як дані про роботу, порівнює дані про роботу з робочими порогами для того, аби визначити, чи був якийсь з робочих порогів перевищений, і якщо поріг був перевищений, вмикає вихідний пристрій.

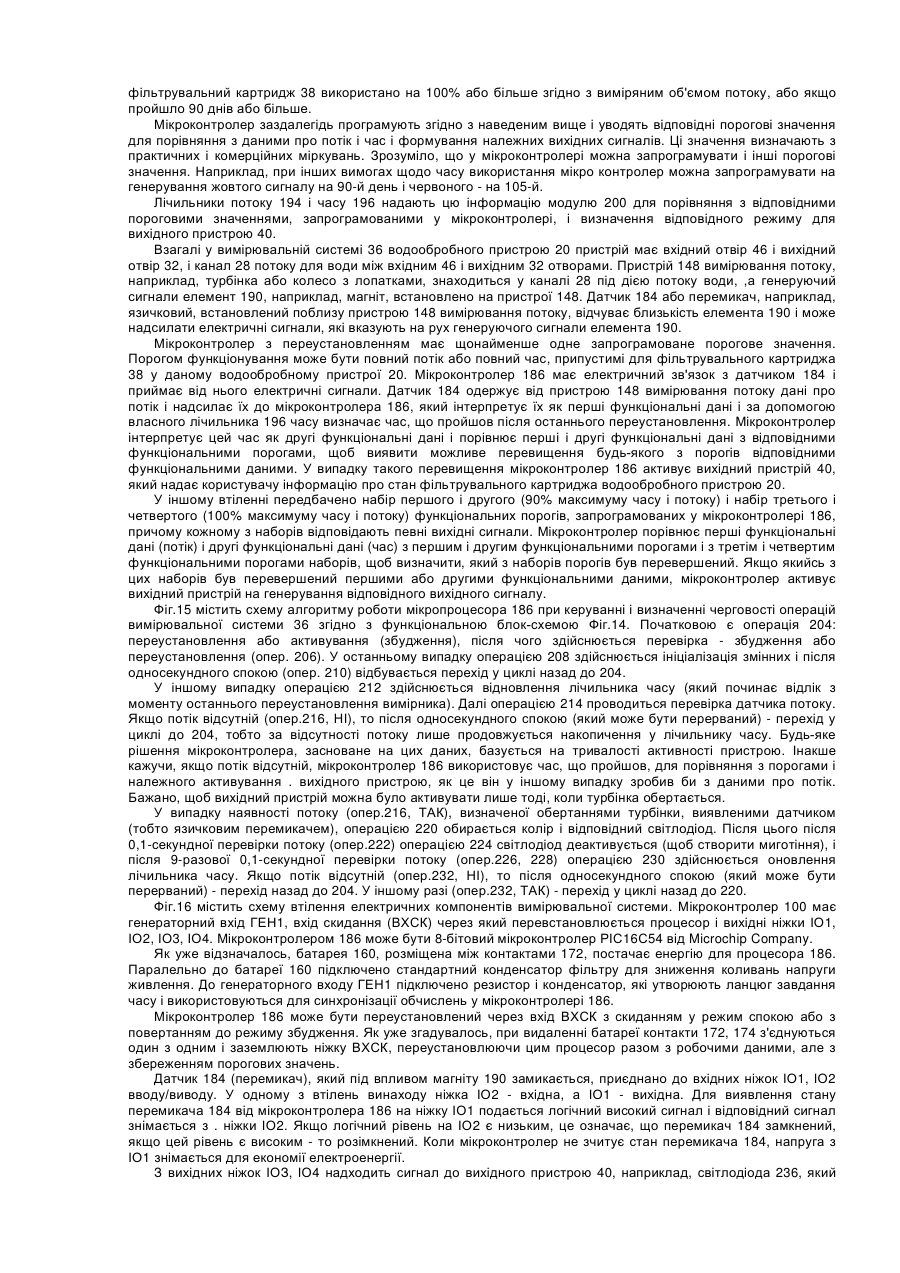

16. Вимірювальна система для пристрою обробки води, через який тече вода і який має вхідний і вихідний отвори, яка має турбінку, розміщену у каналі з можливістю обертатись під дією води, генератор сигналів, встановлений на турбінці, перемикач, встановлений поблизу пристрою, що реагує на потік, чутливий до наближення генератора сигналів і здатний генерувати сигнал про потік, який відповідає потоку води у каналі, контролер, у якому запрограмовано кілька порогів, серед яких є поріг для кожної з умов використання з затримкою під час проходження потоку води, прийнятного використання, обережного використання та припинення використання, і який приймає та накопичує сигнал про потік і порівнює накопичений сигнал з кожним з порогів, вихідний пристрій, з'єднаний із зазначеним контролером і здатний забезпечувати кілька вихідних сигналів, причому кожний із цих вихідних сигналів відповідає одному із порогів, а зазначений контролер активує зазначений вихідний пристрій для забезпечення одного із зазначеної кількості вихідних сигналів, що відповідає одному із перевищених порогів.

17. Система за п. 16, яка відрізняється тим, що зазначені пороги включають поріг, що відповідає нормальному використанню, поріг, що відповідає обережному використанню, і поріг, що відповідає припиненню використання.

18. Система за п. 16, яка відрізняється тим, що зазначені пороги включають пороги, що визначаються повним потоком.

19. Система за п. 16, яка відрізняється тим, що зазначений контролер містить запрограмовані у ньому умови промивання і умови затримки, які визначаються об'ємом потоку, що проходить через турбінку.

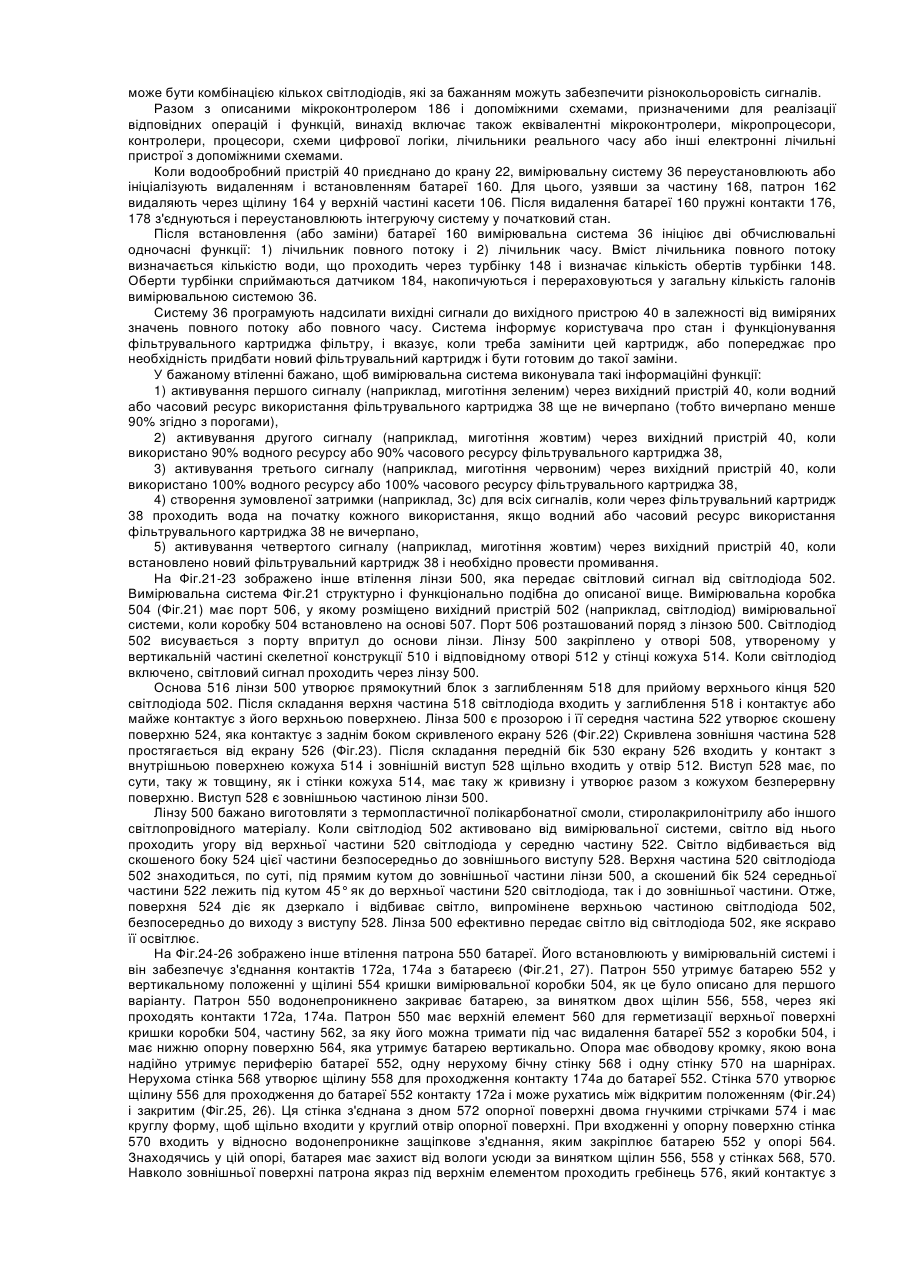

20. Патрон для утримання батареї в отворі у верхній поверхні кришки, який має у складі верхній елемент, який утворює ущільнення для отвору у верхній поверхні кришки, захоплювальну частину, що виступає з верхнього елемента і являє собою місце захоплення патрона, заглиблене донизу гніздо, яке утворює порожнину для прийому батареї і має нерухомий бік і бік на шарнірах, які утворюють отвір, причому бічна стінка закріплена на шарнірах уздовж дна гнізда і може рухатись між відкритим положенням, відкриваючи цим порожнину, і закритим положенням, при якому порожнину по суті закрито.

21. Вимірювальна система для пристрою обробки води, через який проходить вода і який має вхідний і вихідний отвори, яка має турбінку, розташовану у каналі з можливістю обертатись під дією води, генератор сигналів, встановлений на турбінці, перемикач, встановлений поблизу пристрою, що реагує на потік, чутливий до наближення генератора сигналів і здатний генерувати сигнал про потік, який відповідає потоку води у каналі, контролер, у якому запрограмовано кілька порогів, серед яких є поріг для кожної з умов із затримкою під час проходження потоку води, прийнятного використання, обережного використання та припинення використання, і який приймає та накопичує сигнал про потік і порівнює накопичений сигнал з кожним з цих порогів, вихідний пристрій, який має зв'язок із зазначеним контролером і здатний генерувати кілька вихідних сигналів, кожний з яких відповідає одному із зазначених порогів, а зазначений контролер активує зазначений вихідний пристрій для забезпечення одного із зазначеної кількості вихідних сигналів, що відповідає одному з перевищених порогів.

22. Система за п. 21, яка відрізняється тим, що зазначені пороги включають поріг, що відповідає часу, і поріг, що відповідає повному потоку.

23. Система за п. 21, яка відрізняється тим, що зазначений контролер містить запрограмовані у ньому умови промивання і умови затримки.

24. Система за п. 21, яка відрізняється тим, що включає фільтр, який характеризується повною тривалістю використання, де поріг прийнятного використання дорівнює або менший за приблизно 90 % повної тривалості використання, поріг обережного використання перевищує 90 %, але менший за 100 % повної тривалості використання, а поріг припинення використання дорівнює 100 % повної тривалості використання.

25. Система за п. 21, яка відрізняється тим, що призначена для фільтра, який має повну тривалість використання приблизно 90 днів, де поріг прийнятного використання дорівнює або менший за приблизно 81 день, поріг обережного використання перевищує приблизно 81 день, але менший за 90 днів, а поріг припинення використання дорівнює або перевищує 90 днів.

26. Система за п. 21, яка відрізняється тим, що зазначений контролер має запрограмовану у ньому умову затримки, що має виникати перед кожним використанням.

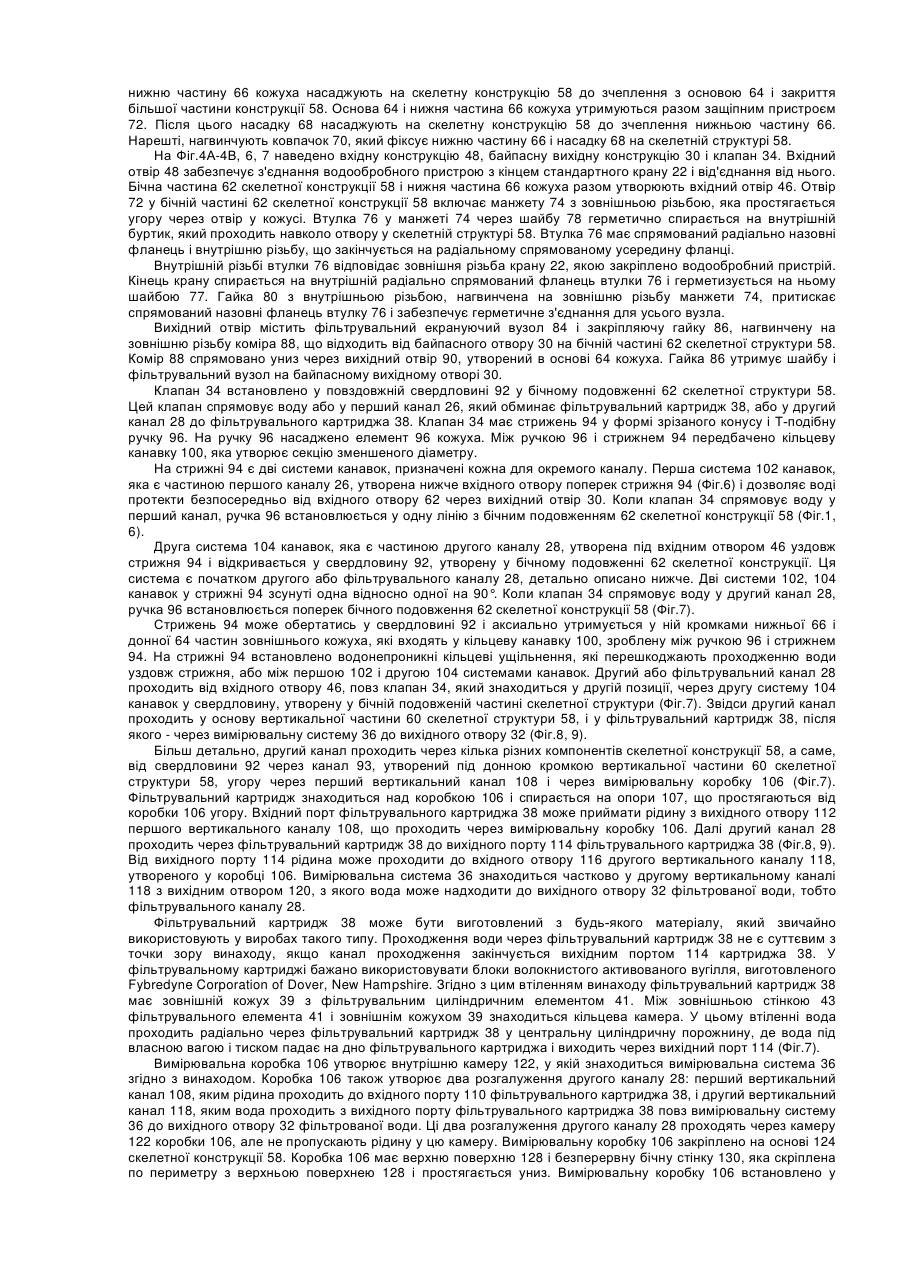

27. Пристрій обробки води, призначений для закріплення на кінці водопровідного крана для фільтрування води, що тече з крана, який має корпус, що має вхідний отвір, призначений для закріплення на крані, байпасний вихідний отвір і фільтрувальний вихідний отвір з байпасним безфільтрувальним каналом проходження потоку між зазначеним вхідним отвором і зазначеним байпасним вихідним отвором і з фільтрувальним каналом проходження потоку між зазначеним вхідним отвором і зазначеним фільтрувальним вихідним отвором, клапан, приєднаний до зазначеного корпусу, який має можливість розміщуватися, вибираючи при цьому зазначений байпасний безфільтрувальний канал проходження потоку або зазначений фільтрувальний канал проходження потоку, фільтр у зазначеному корпусі, встановлений у фільтрувальному каналі потоку для фільтрування зазначеної води, що проходить зазначеним фільтрувальним каналом, вимірювальну систему, яка знаходиться у фільтрувальному каналі усередині корпусу, для вимірювання об'єму води, що проходить зазначеним фільтрувальним каналом, і має пристрій, що реагує на потік, розміщений у фільтрувальному каналі під дією проточної води і здатний генерувати просторово змінний сигнал у відповідь на потік води, датчик, з'єднаний з пристроєм, що реагує на потік, чутливий до наближення просторово змінного сигналу від пристрою, що реагує на потік, і здатний генерувати сигнал про потік, що відповідає потоку води у зазначеному фільтрувальному каналі, вихідний пристрій, призначений, щоб вказувати на те, коли фільтр можна використовувати, контролер, який має порогове значення, приєднаний для приймання та накопичування сигналу про потік і для активування вихідного пристрою, коли накопичений сигнал про потік перевищує поріг.

28. Пристрій за п. 27, який відрізняється тим, що зазначений сигнал про потік відповідає часу проходження води фільтрувальним каналом.

29. Пристрій за п. 27, який відрізняється тим, що зазначений сигнал про потік відповідає об'єму води, що проходить фільтрувальним каналом.

30. Пристрій за п. 27, який відрізняється тим, що зазначену вимірювальну систему розміщено у фільтрувальному каналі нижче за потоком від зазначеного фільтра.

31. Пристрій за п. 27, який відрізняється тим, що зазначений фільтр розміщено над зазначеною вимірювальною системою.

32. Пристрій за п. 27, який відрізняється тим, що зазначену вимірювальну систему замкнено у вимірювальній коробці і зазначений фільтр встановлено над зазначеною вимірювальною коробкою.

33. Пристрій за п. 27, який відрізняється тим, що зазначеним пристроєм, що реагує на потік, є пристрій, що створює магнітне поле.

34. Пристрій за п. 27, який відрізняється тим, що зазначеним датчиком є язичковий перемикач.

35. Пристрій обробки води, призначений для закріплення на кінці водопровідного крана і фільтрування води, що тече з крана, який містить корпус, який має вертикальну частину і бічну частину, що простягається вбік від дна вертикальної частини, вхідний отвір, виконаний у верхній частині зазначеної бічної частини і призначений для закріплення на крані, байпасний вихідний отвір, виконаний у дні зазначеної бічної частини, фільтрувальний вихідний отвір, виконаний у дні зазначеної вертикальної частини, байпасний безфільтрувальний канал проходження потоку між зазначеними вхідним і байпасним вихідним отворами, фільтрувальний канал проходження потоку між зазначеними вхідним і фільтрувальним вихідним отворами, клапан, приєднаний до зазначеної бічної частини, що має можливість розміщуватися, обираючи при цьому зазначений байпасний безфільтрувальний канал проходження потоку і зазначений фільтрувальний канал проходження потоку, фільтр, розміщений у зазначеній вертикальній частині і у фільтрувальному каналі для фільтрування зазначеної води, що проходить зазначеним фільтрувальним каналом, вимірник, встановлений у донній зоні зазначеної вертикальної частини у зазначеному фільтрувальному каналі нижче зазначеного фільтра і призначений для вимірювання об'єму води, що проходить зазначеним фільтрувальним каналом, причому зазначений фільтрувальний канал простягається через перший відрізок шляху у бік від зазначеного вхідного отвору у зазначеній бічній частині до зазначеної донної зони зазначеної вертикальної частини впритул до зазначеної вимірювальної системи, потім повертає угору повз зазначену вимірювальну систему, щоб спрямовувати воду у зазначений фільтр, потім зазначений фільтрувальний канал проходить через зазначений фільтр у другий відрізок шляху униз від зазначеного фільтра через зазначену донну частину зазначеного корпусу впритул до зазначеної вимірювальної системи і до зазначеного фільтрувального вихідного отвору.

36. Пристрій за п. 35, який відрізняється тим, що зазначений фільтр вмонтований у корпус для утворення фільтрувального картриджа, який має донний кінець, вхідний і вихідний порти, виконаний у зазначеному донному кінці зазначеного корпусу фільтра, причому зазначений вхідний порт знаходиться у зазначеній донній частині на радіальній відстані назовні від зазначеного вихідного порту, які разом призначені приймати зазначений перший і другий відрізки фільтрувального каналу відповідно.

37. Пристрій за п. 35, який відрізняється тим, що зазначений фільтр має циліндричну форму і утворює зовнішню стінку і центральну циліндричну порожнину і вмонтований у корпус для утворення фільтрувального картриджа з донним кінцем, вхідний порт, утворений у зазначеній донній частині зазначеного корпусу фільтра і призначений приймати зазначений перший відрізок фільтрувального каналу, вихідний порт, утворений у зазначеній донній частині, який має з'єднання з зазначеною центральною порожниною і призначений приймати зазначений перший відрізок фільтрувального каналу, кільцевий проміжок, утворений між зазначеним фільтром і зазначеним корпусом, причому вода, що проходить у зазначений вхідний отвір, спрямовується у зазначений кільцевий проміжок і через зазначений фільтр до зазначеної центральної порожнини і звідси через зазначений вихідний порт зазначеного корпусу фільтра до зазначеного фільтрувального вихідного отвору.

38. Пристрій за п. 35, який відрізняється тим, що зазначена вимірювальна система має пристрій, що реагує на потік, розміщений у фільтрувальному каналі під дією проточної води і здатний у відповідь на потік води генерувати просторово змінний сигнал, датчик, приєднаний до пристрою, що реагує на потік, чутливий до наближення просторово змінного сигналу від пристрою, що реагує на потік, і призначений генерувати сигнал про потік, який відповідає потоку води, що тече у фільтрувальному каналі, вихідний пристрій, і контролер, що має порогове значення, приєднаний для приймання та накопичування сигналу про потік і здатний активувати вихідний пристрій, коли накопичений сигнал про потік перевищує поріг.

39. Крановий кінцевий фільтр, який призначений для встановлення на кінці водопровідного крана і містить пристрій обробки води з вхідним і вихідним отворами і каналом для проведення проточної води між вхідним і вихідним отворами і, крім того, містить пристрій, що реагує на потік, розміщений у каналі під дією води, генератор сигналів, встановлений на пристрої, що реагує на потік, через що зазначений пристрій здатний генерувати просторово змінний сигнал у відповідь на потік води, датчик, з'єднаний з пристроєм, що реагує на потік, чутливий до наближення просторово змінного сигналу від пристрою, що реагує на потік, і призначений генерувати сигнал про потік, який відповідає потоку води у каналі, вихідний пристрій, призначений вказувати, коли можна використовувати пристрій обробки води і контролер, приєднаний для приймання та накопичування сигналу про потік, що має перший поріг, який вказує на функцію затримки під час проходження потоку води, і другий поріг, який вказує на припинення використання, а також порівнює накопичений сигнал про потік з першим порогом, коли накопичений сигнал про потік є нижчим за перший поріг, причому контролер не активує вихідний пристрій, де вихідний пристрій таким чином вказує на функцію затримки, і активує вихідний пристрій, коли накопичений сигнал про потік перевищує перший поріг, але є нижчим за другий поріг.

40. Фільтр за п. 39, який відрізняється тим, що зазначений другий поріг вказує на період часу.

41. Крановий кінцевий фільтр за п. 39, який відрізняється тим, що зазначений другий поріг вказує на об'єм потоку.

42. Фільтр за п. 39, який відрізняється тим, що зазначена функція затримки зазначеного першого порогу відповідає загальній кількості галонів, пропущених через зазначений канал.

43. Фільтр за п. 39, який відрізняється тим, що пристроєм, що реагує на потік, є турбінка, що здатна обертатись навколо осі і має кілька лопаток.

44. Фільтр за п. 39, який відрізняється тим, що генератором сигналів є магніт.

45. Фільтр за п. 39, який відрізняється тим, що генератор сигналів створює магнітне поле.

46. Фільтр за п. 39, який відрізняється тим, що пристроєм, що реагує на потік, є турбінка, що здатна обертатись навколо осі і має кілька лопаток з рівним інтервалом розташування навколо турбінки, кожна з яких має віддалений кінець, і на віддаленому кінці однієї з лопаток встановлено магнітний елемент, і щонайменше одна з лопаток, протилежних лопатці з елементом, має збільшені розміри.

47. Фільтр за п. 39, який відрізняється тим, що датчиком є язичковий перемикач.

48. Фільтр за п. 39, який відрізняється тим, що датчиком є датчик на основі ефекту Холла.

49. Фільтр за п. 39, який відрізняється тим, що зазначений датчик не підпадає під дію проточної води.
