Спосіб і пристрій і машинозчитуваний носій для забезпечення ефективної структури каналу керування в системі безпровідного зв’язку
Формула / Реферат
1. Спосіб обробки інформації в системі зв'язку, що включає в себе:
розділення каналу керування, використовуваного для передачі керуючої інформації, на множину підканалів, причому кожний підканал працює на заданій швидкості передачі даних;
вибір, для кожного з одного або декількох абонентських терміналів, одного з цих підканалів для використання для передачі керуючої інформації від точки доступу на відповідний абонентський термінал, основуючись на одному або декількох критеріях вибору; і
передачу керуючої інформації від точки доступу на конкретний абонентський термінал по конкретному підканалу, вибраному для відповідного абонентського термінала.
2. Спосіб за п. 1, в якому керуюча інформація передається в сегменті кадру даних, спеціально виділеному для каналу керування.
3. Спосіб за п. 1, в якому кожний підканал асоційований із заданим набором робочих параметрів.
4. Спосіб за п. 3, в якому робочі параметри вибираються з групи, яка складається з швидкості кодування, схеми модуляції і відношення сигнал/шум (ВСШ).
5. Спосіб за п. 1, в якому згадана множина підканалів передається послідовно по порядку від підканалу з найнижчою швидкістю передачі даних до підканалу з найвищою швидкістю передачі даних.
6. Спосіб за п. 5, в якому підканал, який передається першим в згаданій множині підканалів, включає в себе поле для указання того, чи передаються також інші підканали.
7. Спосіб за п. 6, в якому згадане поле містить множину бітів, кожний з яких відповідає конкретному підканалу і використовується для указання того, чи присутній відповідний підканал в сегменті, виділеному для передачі керуючої інформації.
8. Спосіб за п. 1, в якому згадані один або декілька критеріїв вибору вибираються з групи, яка складається з першого критерію, відповідного якості лінії зв'язку, асоційованій з відповідним абонентським терміналом, другого критерію, відповідного вимогам якості обслуговування, асоційованим з відповідним терміналом, і третього критерію, відповідного перевазі підканалу, вказаній відповідним терміналом.
9. Спосіб обробки інформації в системі зв'язку, що включає в себе:
розділення каналу керування на множину підканалів, кожний з яких може працювати на заданій швидкості передачі даних;
передачу керуючої інформації, що включає в себе інформацію про розподіл ресурсів, від точки доступу на абонентський термінал по конкретному підканалу із згаданої множини підканалів, вибраному для абонентського термінала на основі одного або декількох критеріїв вибору; і
декодування на абонентському терміналі одного або декількох підканалів із згаданої множини підканалів для отримання керуючої інформації, призначеної для абонентського термінала.
10. Спосіб за п. 9, в якому декодування включає в себе:
виконання процедури декодування для декодування згаданих одного або декількох підканалів, починаючи з підканалу, який працює на найнижчій швидкості передачі даних, доти, поки не буде виконана щонайменше одна з множини умов.
11. Спосіб за п. 10, що додатково включає в себе:
завершення процедури декодування, якщо виконується одна із згаданої множини умов.
12. Спосіб за п. 11, в якому згадана множина умов включає в себе першу умову, яка вказує на невиконання правильного декодування одного із згаданої множини підканалів.
13. Спосіб за п. 11, в якому згадана множина умов включає в себе другу умову, яка вказує, що керуюча інформація, призначена для абонентського термінала, була отримана від одного із згаданої множини підканалів.
14. Спосіб за п. 11, в якому згадана множина умов включає в себе третю умову, яка вказує, що всі підканали були оброблені.
15. Спосіб за п. 10, в якому виконання процедури декодування містить:
визначення того, чи правильно була прийнята інформація, передана по підканалу, основуючись на метриці якості, пов'язаній з відповідним підканалом.
16. Спосіб за п. 15, в якому метрика якості містить циклічний надмірний код (ЦНК).
17. Спосіб за п. 10, в якому виконання процедури декодування включає в себе:
визначення того, чи присутня керуюча інформація, призначена для абонентського термінала, у відповідному підканалі, основуючись на ідентифікаторі, асоційованому з абонентським терміналом.
18. Спосіб за п. 17, в якому ідентифікатор містить ідентифікатор керування доступом до середовища (КДС).
19. Спосіб за п. 9, в якому згадані один або декілька критеріїв вибору вибираються з групи, яка складається з першого критерію, відповідного робочим умовам відповідного абонентського термінала, другого критерію, відповідного вимогам якості обслуговування, асоційованим з відповідним терміналом, і третього критерію, відповідного перевазі підканалу, вказаній відповідним терміналом.
20. Пристрій для обробки інформації в системі зв'язку, що містить:
засіб для розділення каналу керування, який використовується для передачі керуючої інформації, на множину підканалів, причому кожний підканал працює на заданій швидкості передачі даних;
засіб для вибору, для кожного з одного або декількох абонентських терміналів, одного з цих підканалів для використання для передачі керуючої інформації від точки доступу на відповідний абонентський термінал, основуючись на одному або декількох критеріях вибору; і
засіб для передачі керуючої інформації від точки доступу на конкретний абонентський термінал по конкретному підканалу, вибраному для відповідного абонентського термінала.
21. Пристрій за п. 20, в якому кожний підканал асоційований з окремим набором робочих параметрів, що включає в себе швидкість кодування, схему модуляції і ВСШ.
22. Пристрій за п. 20, в якому згадана множина підканалів передається послідовно по порядку від підканалу з найнижчою швидкістю передачі даних до підканалу з найвищою швидкістю передачі даних.
23. Пристрій за п. 22, в якому підканал, який передається першим в згаданій множині підканалів, включає в себе поле для указання того, чи передаються також інші підканали.
24. Пристрій за п. 20, в якому згадані один або декілька критеріїв вибору включають в себе перший критерій, відповідний якості лінії зв'язку, асоційованій з відповідним абонентським терміналом, другий критерій, відповідний вимогам якості обслуговування, асоційованим з відповідним терміналом, і третій критерій, відповідний перевазі підканалу, вказаній відповідним терміналом.
25. Пристрій для обробки інформації в системі зв'язку, що містить: контролер, сконфігурований для вибору одного з множини підканалів керування для посилки керуючої інформації абонентському терміналу, основуючись на одному або декількох критеріях вибору, причому кожний підканал може працювати на заданій швидкості передачі даних; і передавач для посилки керуючої інформації, призначеної для абонентського термінала, по підканалу, вибраному для абонентського термінала.
26. Пристрій за п. 25, в якому кожний підканал асоційований із заданим набором робочих параметрів, що включає в себе швидкість передачі даних, з якою передається керуюча інформація, швидкість кодування, схему модуляції і ВСШ.
27. Пристрій за п. 25, в якому згадана множина підканалів передається послідовно по порядку від підканалу з найнижчою швидкістю передачі даних до підканалу з найвищою швидкістю передачі даних.
28. Пристрій за п. 25, в якому згадані один або декілька критеріїв вибору включають в себе перший критерій, відповідний якості лінії зв'язку, асоційованій з відповідним абонентським терміналом, другий критерій, відповідний вимогам якості обслуговування, асоційованим з відповідним терміналом, і третій критерій, відповідний перевазі підканалу, вказаній відповідним терміналом.
29. Пристрій для обробки інформації в системі безпровідного зв'язку, що містить:
приймач для прийому інформації по одному або декількох підканалах керування, кожний з яких працює на заданій швидкості передачі даних; і
декодер для декодування згаданих одного або декількох підканалів керування для отримання керуючої інформації, призначеної для конкретного абонентського термінала, починаючи з підканалу, який працює на найнижчій швидкості передачі даних, доти, поки не буде виконана щонайменше одна з множини умов.
30. Пристрій за п. 29, в якому згадана множина умов включає в себе першу умову, яка вказує на невиконання правильного декодування одного із згаданої множини підканалів, другу умову, яка вказує, що керуюча інформація, призначена для абонентського термінала, була отримана від одного із згаданої множини підканалів, і третя умова, яка вказує, що всі підканали були оброблені.
31. Пристрій за п. 29, в якому декодер сконфігурований для визначення того, чи правильно була прийнята інформація, передана по підканалу, основуючись на метриці якості, зв'язаній з відповідним підканалом, і для визначення того, чи присутня керуюча інформація, призначена для абонентського термінала, у відповідному підканалі, основуючись на ідентифікаторі, асоційованому з абонентським терміналом.
32. Машиночитаний носій, що містить інструкції, які, коли вони виконуються машиною, викликають виконання машиною операцій, що включають в себе:
розділення каналу керування, який використовується для передачі керуючої інформації, на множину підканалів, причому кожний підканал працює на заданій швидкості передачі даних;
вибір, для кожного з одного або декількох абонентських терміналів, одного з цих підканалів для використання для передачі керуючої інформації від точки доступу на відповідний абонентський термінал, основуючись на одному або декількох критеріях вибору; і
передачу керуючої інформації від точки доступу на конкретний абонентський термінал по конкретному підканалу, вибраному для відповідного абонентського термінала.
33. Машиночитаний носій за п. 32, в якому кожний підканал асоційований з набором робочих параметрів, що включає в себе швидкість передачі даних, з якою передається керуюча інформація, швидкість кодування, схему модуляції і ВСШ.
34. Машиночитаний носій за п. 32, в якому згадані один або декілька критеріїв вибору включають в себе перший критерій, відповідний якості лінії зв'язку, асоційованій з відповідним абонентським терміналом, другий критерій, відповідний вимогам якості обслуговування, асоційованим з відповідним терміналом, і третій критерій, відповідний перевазі каналу, вказаній відповідним терміналом.
35. Машиночитаний носій, що містить інструкції, які, коли вони виконуються машиною, спричиняють виконання машиною операцій, що включають в себе:
прийом інформації по одному або декількох підканалах керування, кожний з яких працює на заданій швидкості передачі даних; і
декодування згаданих одного або декількох підканалів керування для отримання керуючої інформації, призначеної для конкретного абонентського термінала, починаючи з підканалу, який працює на найнижчій швидкості передачі даних, доти, поки не буде виконана щонайменше одна з множини умов.
36. Машиночитаний носій за п. 35, в якому згадана множина умов включає в себе першу умову, яка вказує на невиконання правильного декодування одного із згаданої множини підканалів, другу умову, яка вказує, що керуюча інформація, призначена для абонентського термінала, була отримана від одного із згаданої множини підканалів, і третя умова, яка вказує, що всі підканали були оброблені.
37. Машиночитаний носій за п. 35, який додатково містить інструкції для визначення того, чи правильно була прийнята інформація, передана по підканалу, основуючись на метриці якості, зв'язаній з відповідним підканалом, і для визначення того, чи присутня керуюча інформація, призначена для абонентського термінала, у відповідному підканалі, основуючись на ідентифікаторі, асоційованому з абонентським терміналом.
38. Спосіб обробки інформації в системі, що включає в себе:
прийом інформації по одному або декількох підканалах керування, кожний з яких працює на заданій швидкості передачі даних; і
декодування згаданих одного або декількох підканалів керування для отримання керуючої інформації, призначеної для конкретного абонентського термінала, починаючи з підканалу, який працює на найнижчій швидкості передачі даних, доти, поки не буде виконана щонайменше одна з множини умов.
39. Спосіб за п. 38, в якому згадана множина умов включає в себе першу умову, яка вказує на невиконання правильного декодування одного із згаданої множини підканалів, другу умову, яка вказує, що керуюча інформація, призначена для абонентського термінала, була отримана від одного із згаданої множини підканалів, і третю умову, яка вказує, що всі підканали були оброблені.
40. Спосіб за п. 38, в якому декодування включає в себе:
визначення того, чи правильно була прийнята інформація, передана по підканалу, основуючись на метриці якості, зв'язаній з відповідним підканалом; і
визначення того, чи присутня керуюча інформація, призначена для абонентського термінала, у відповідному підканалі, основуючись на ідентифікаторі, асоційованому з абонентським терміналом.
Текст

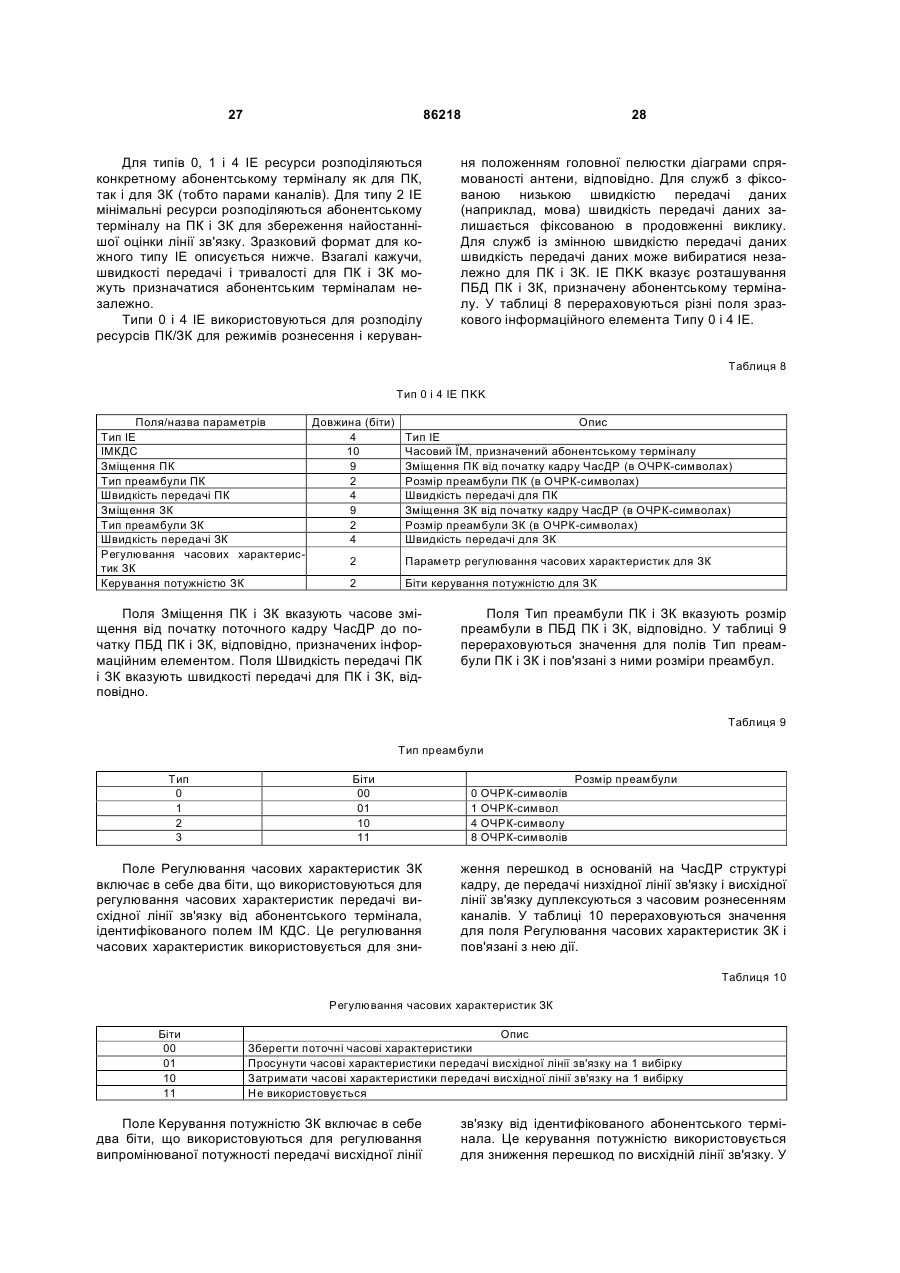

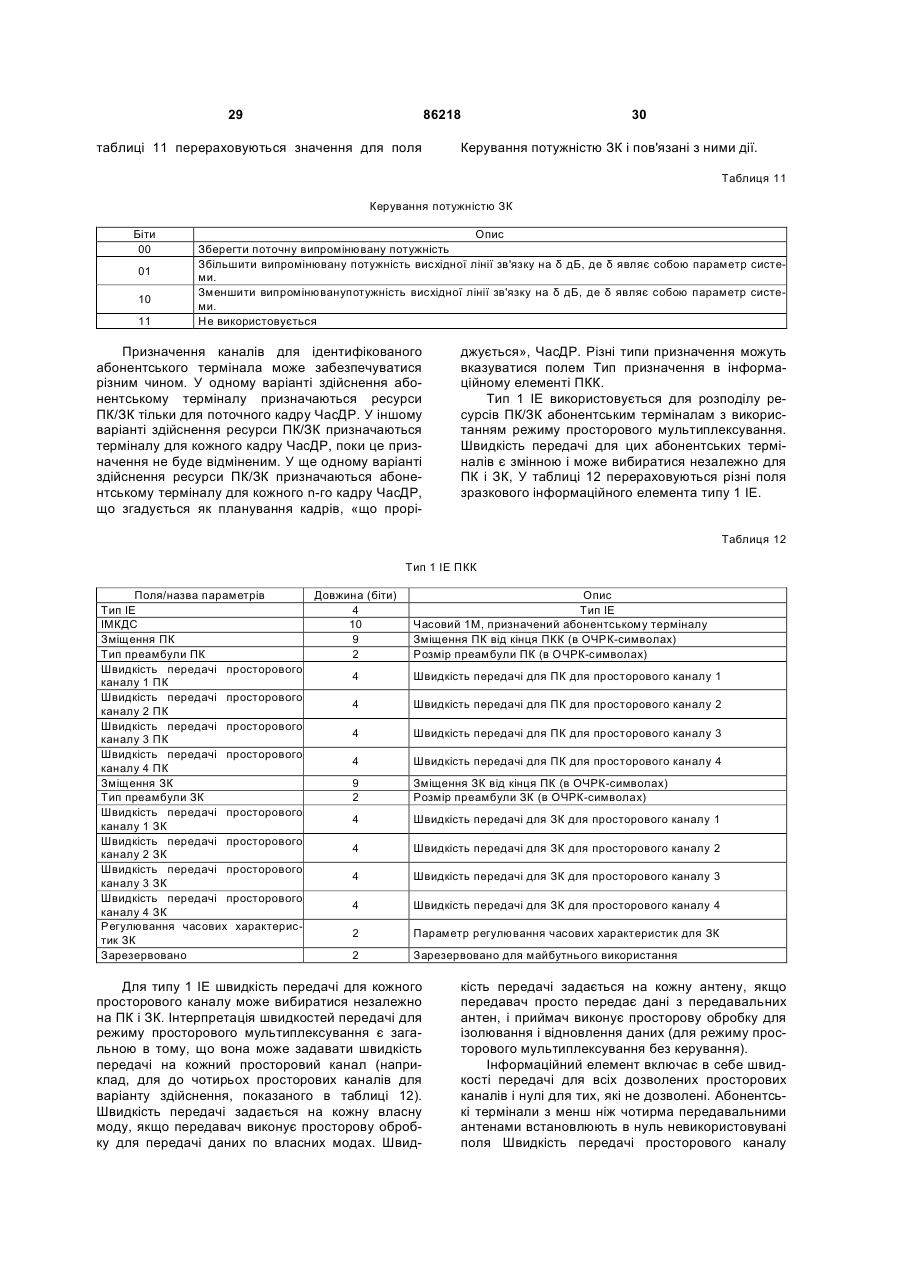

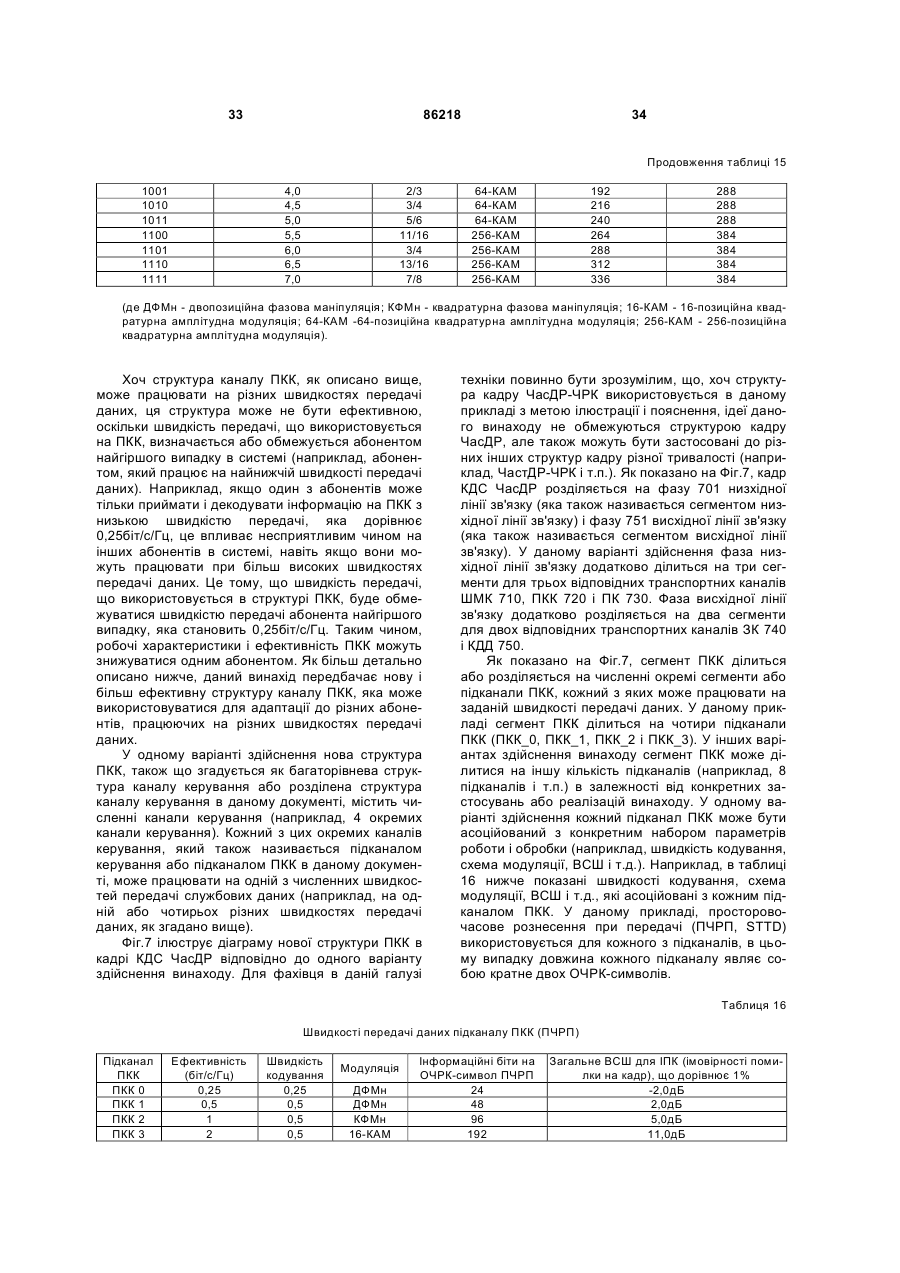

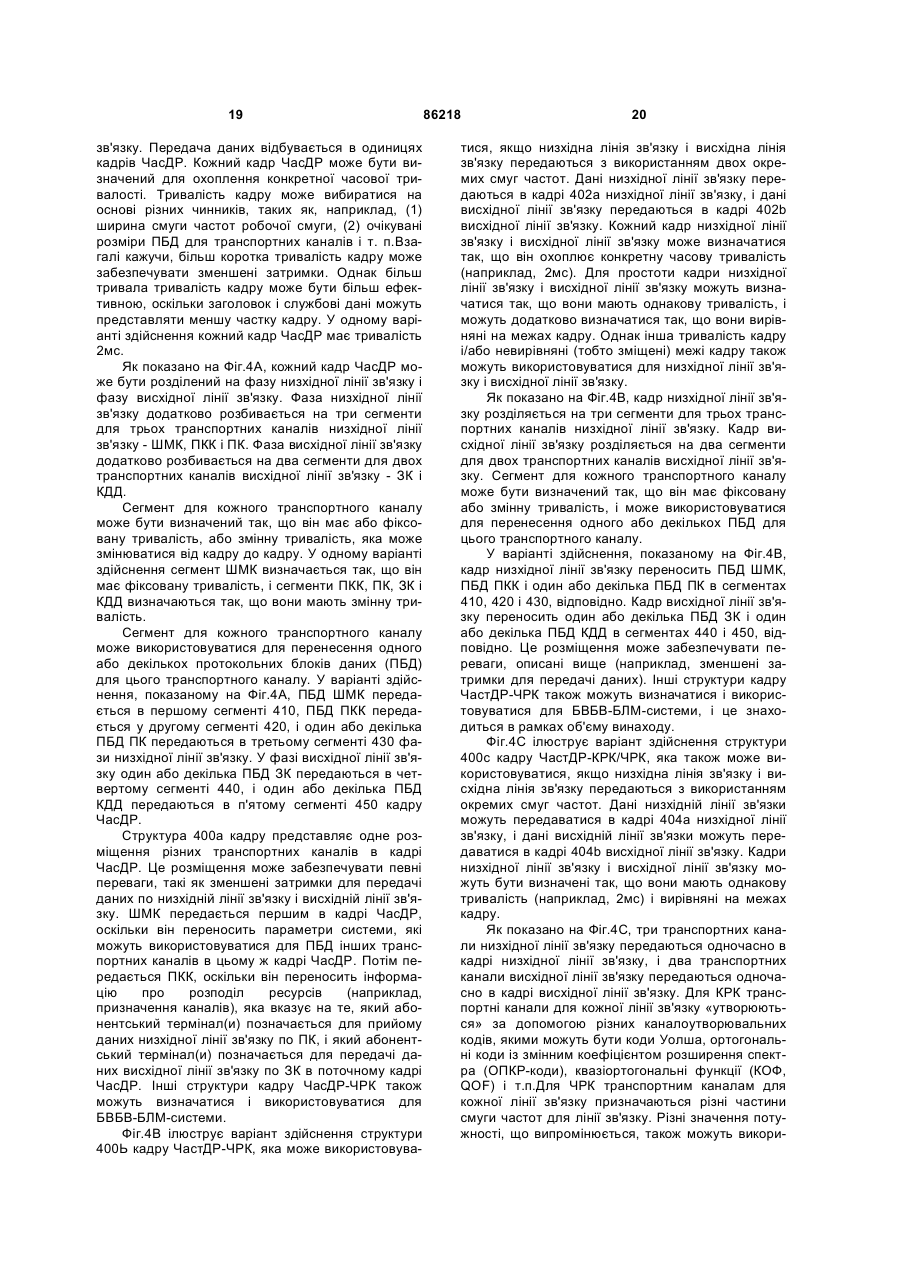

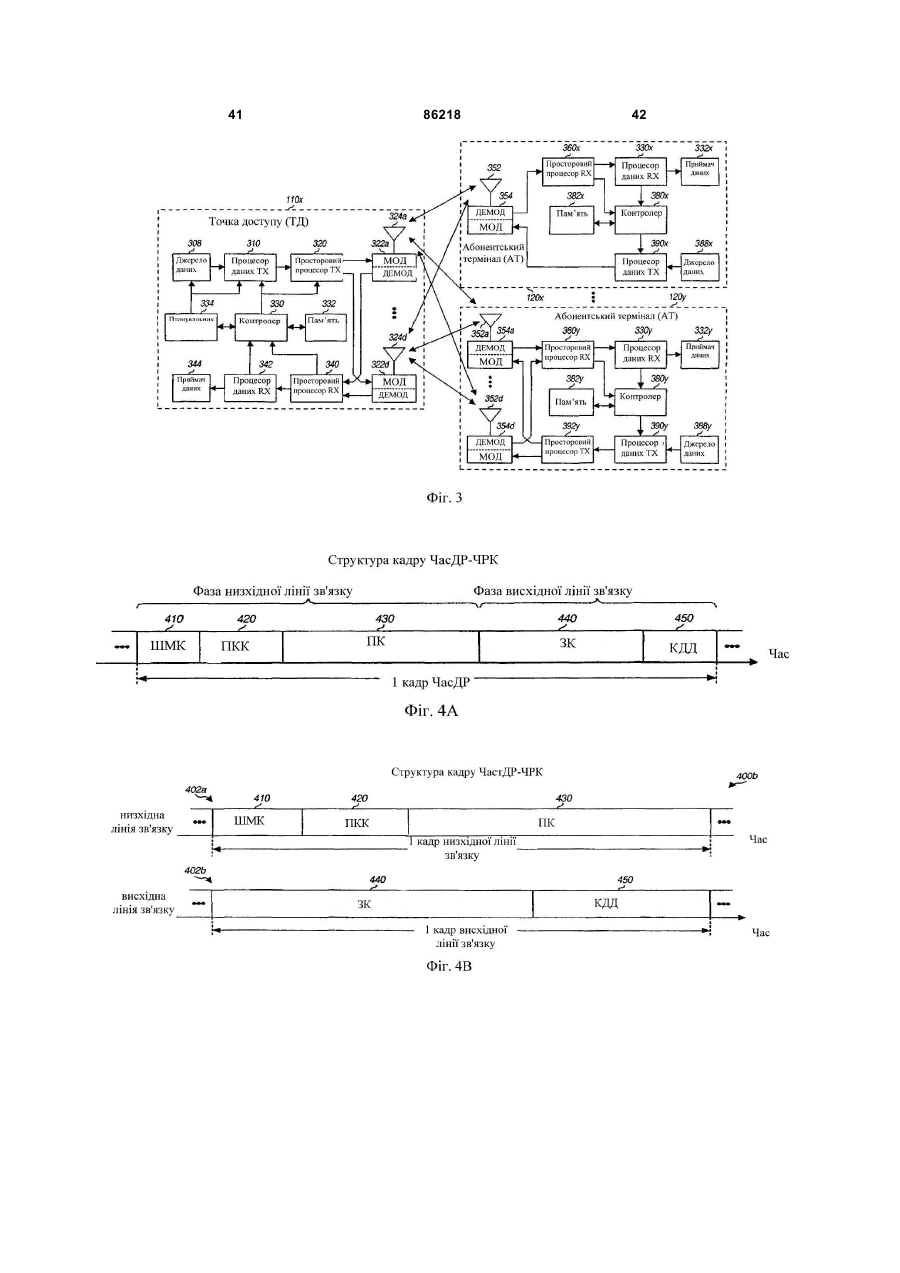

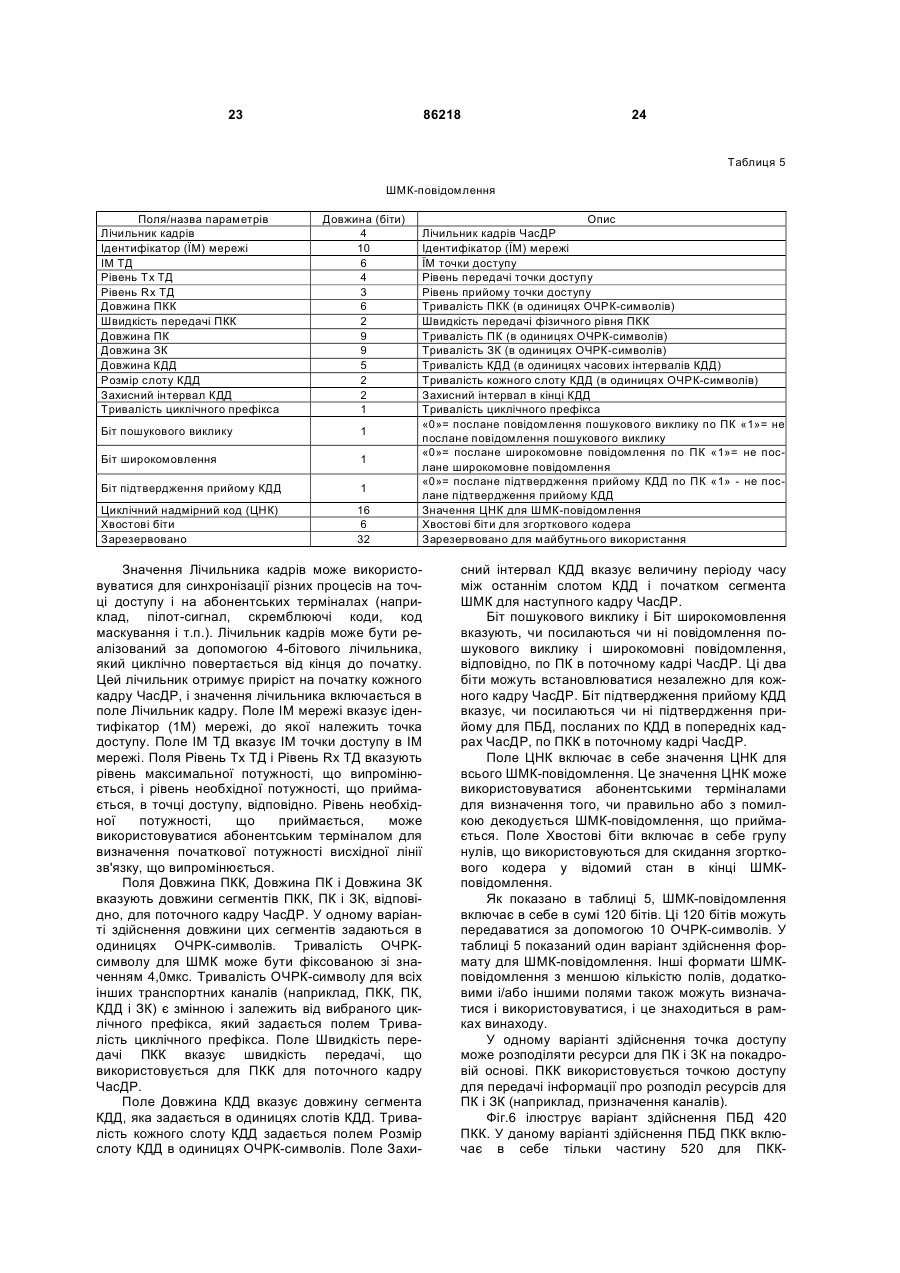

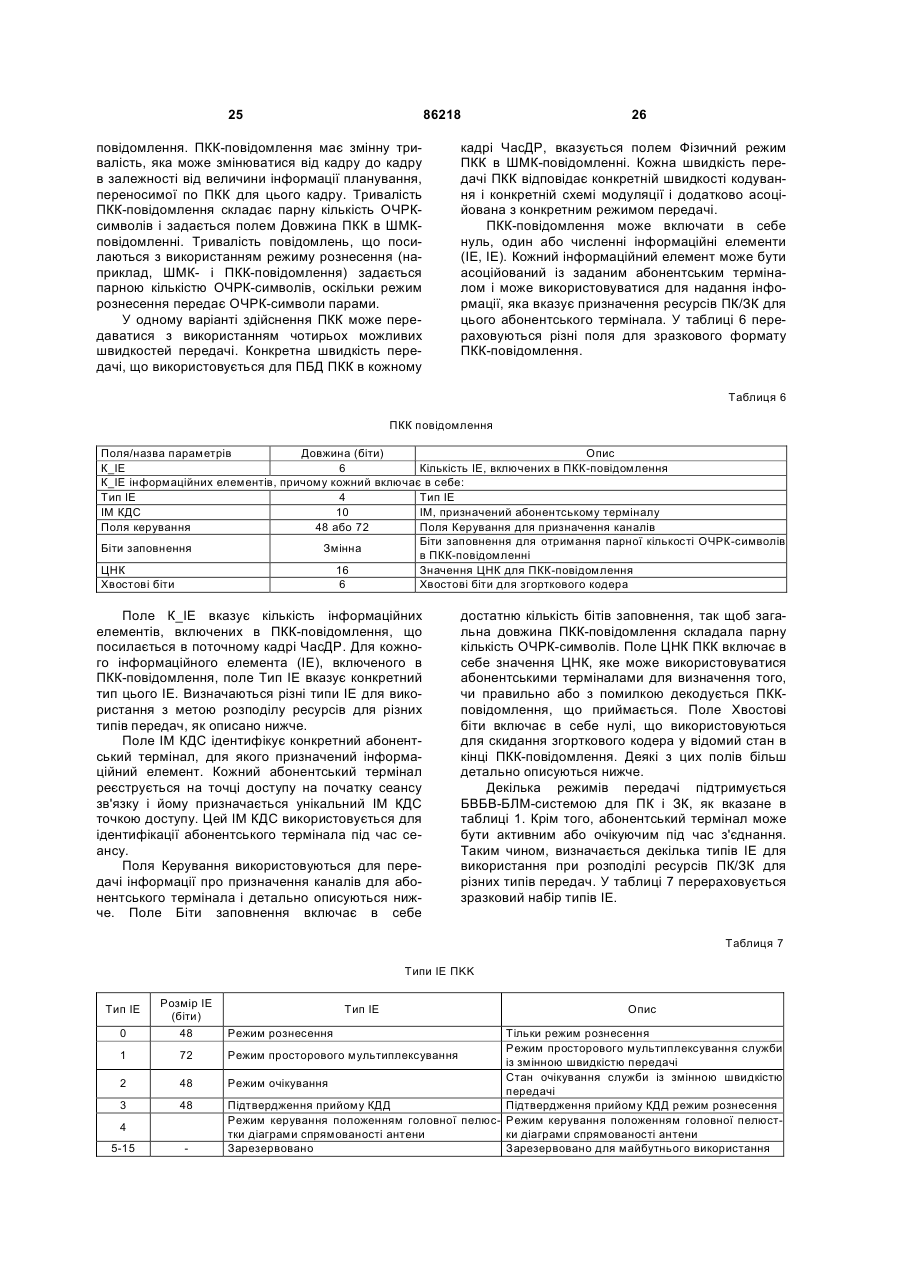

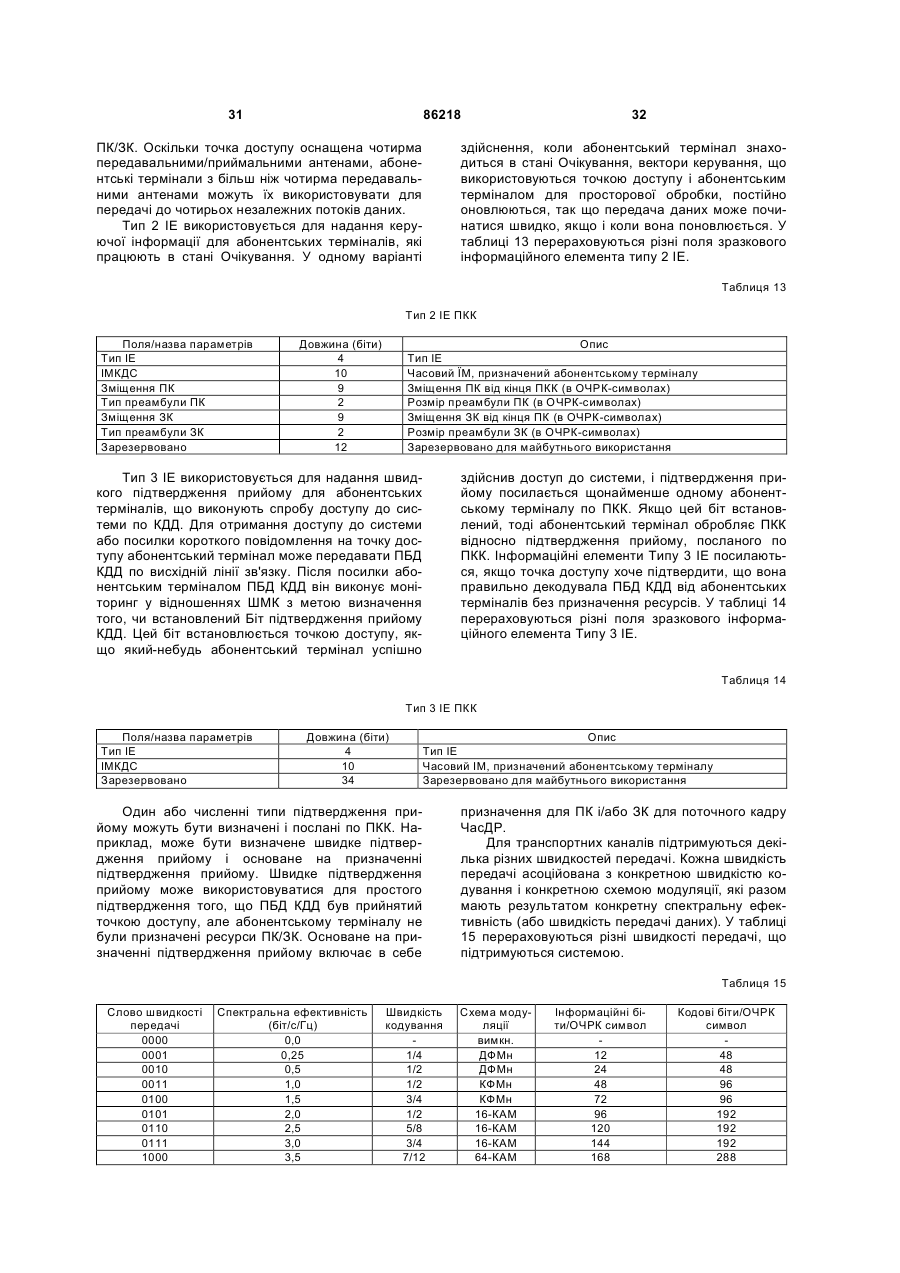

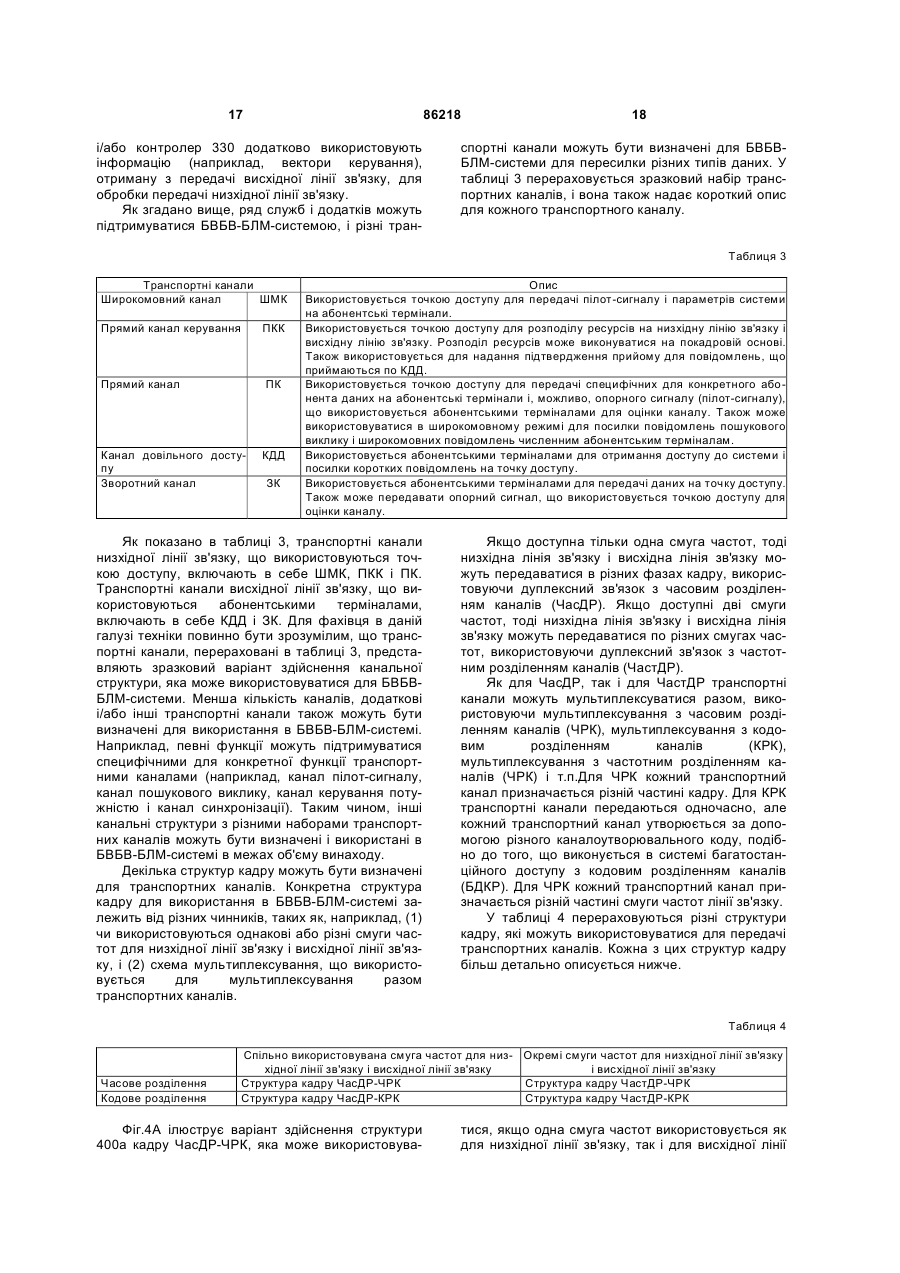

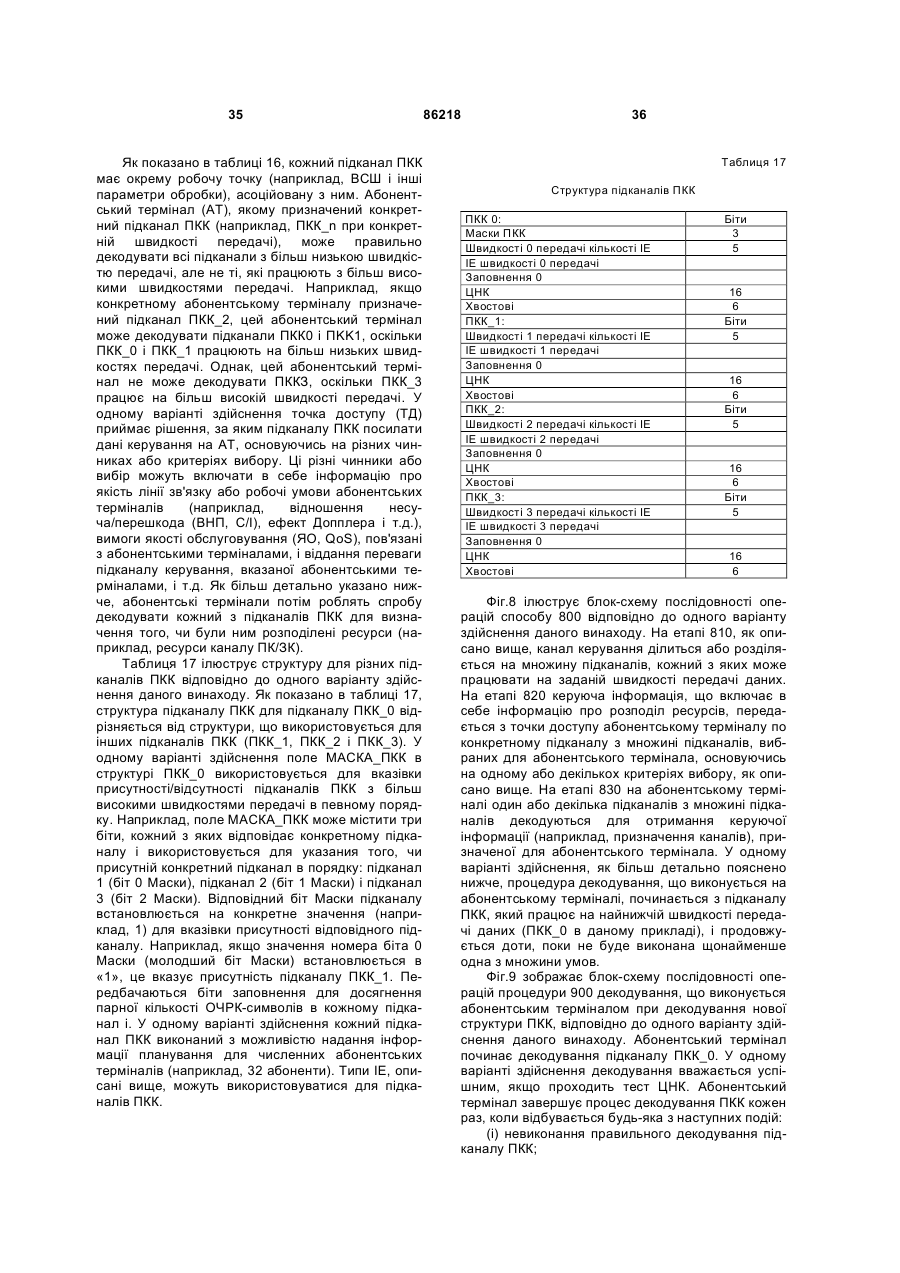

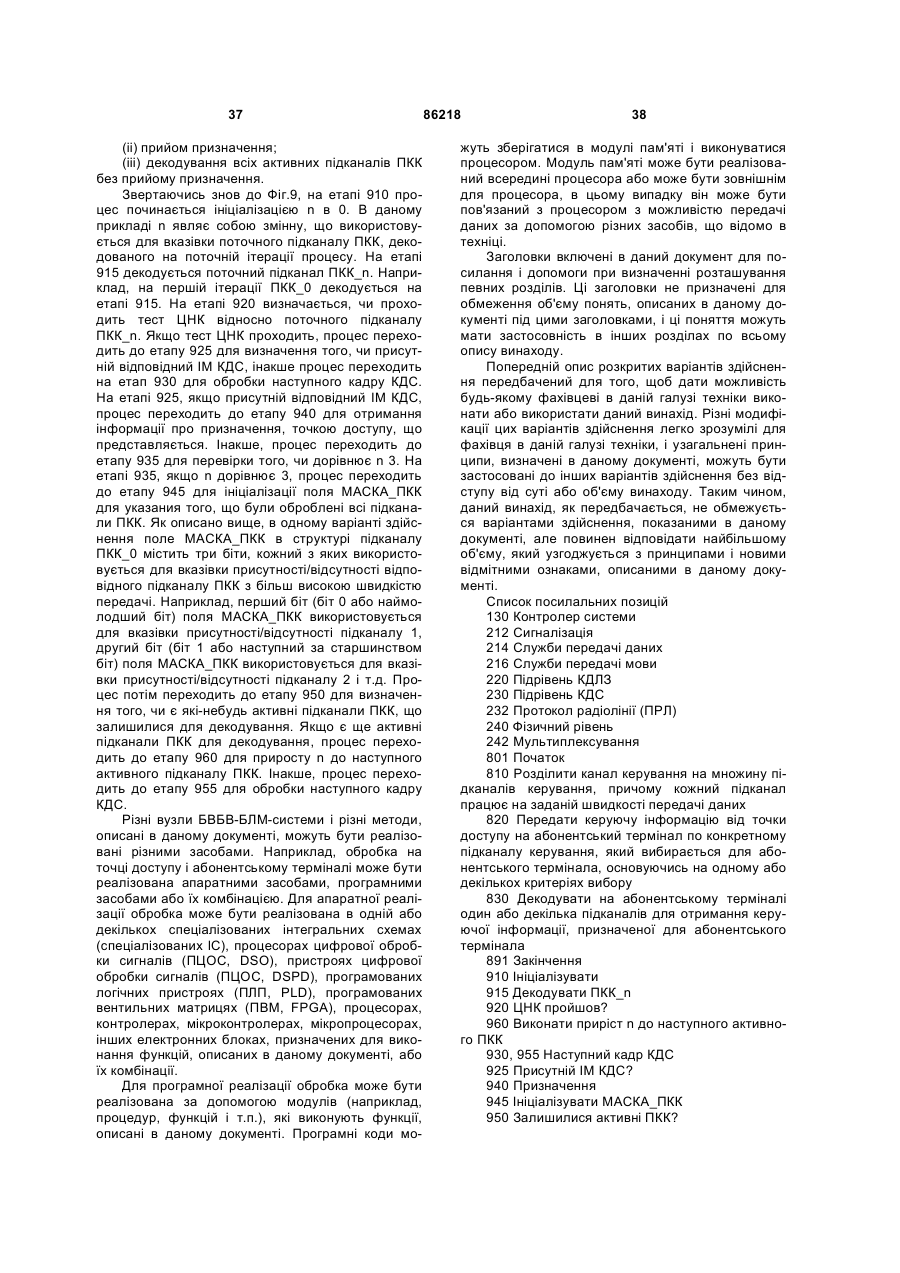

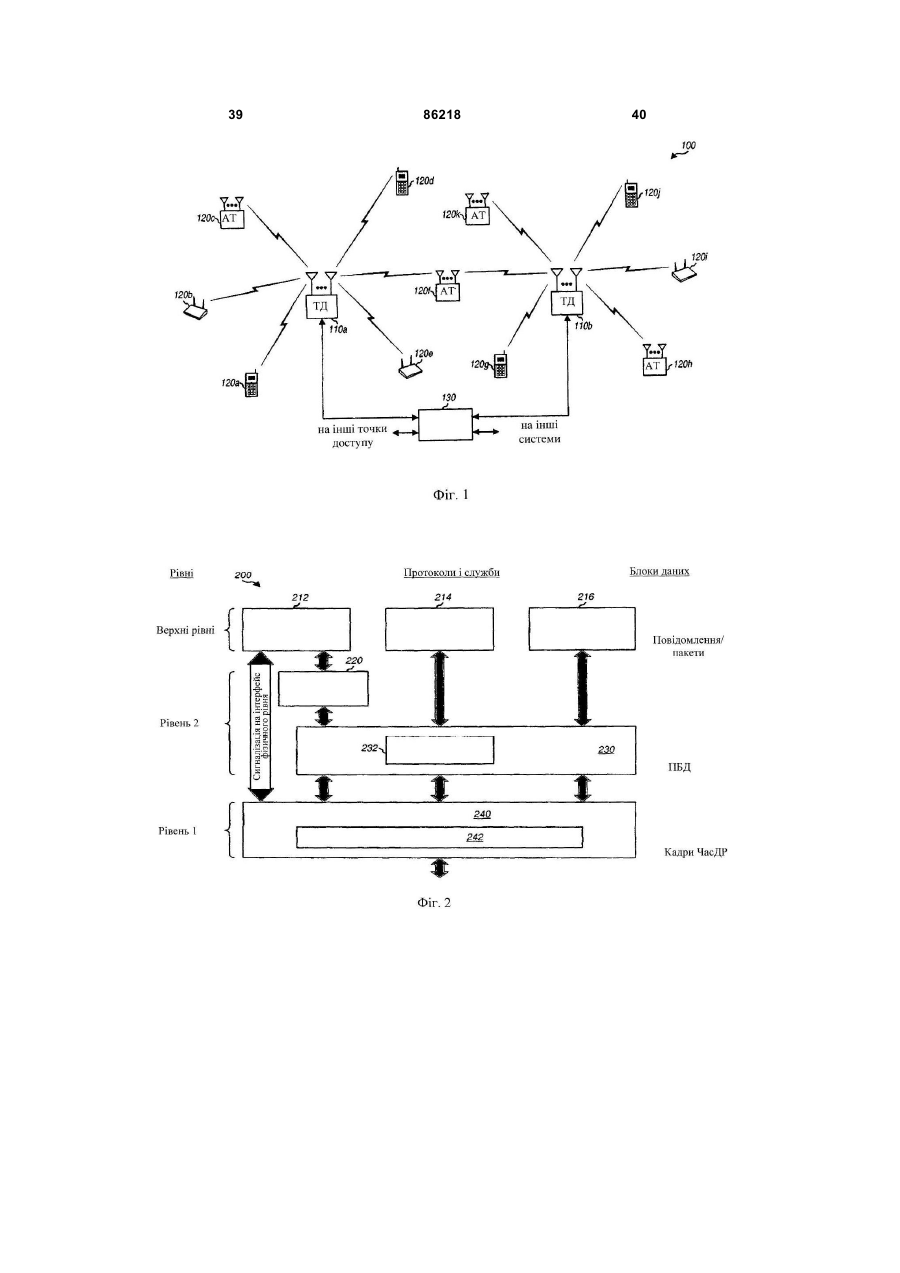

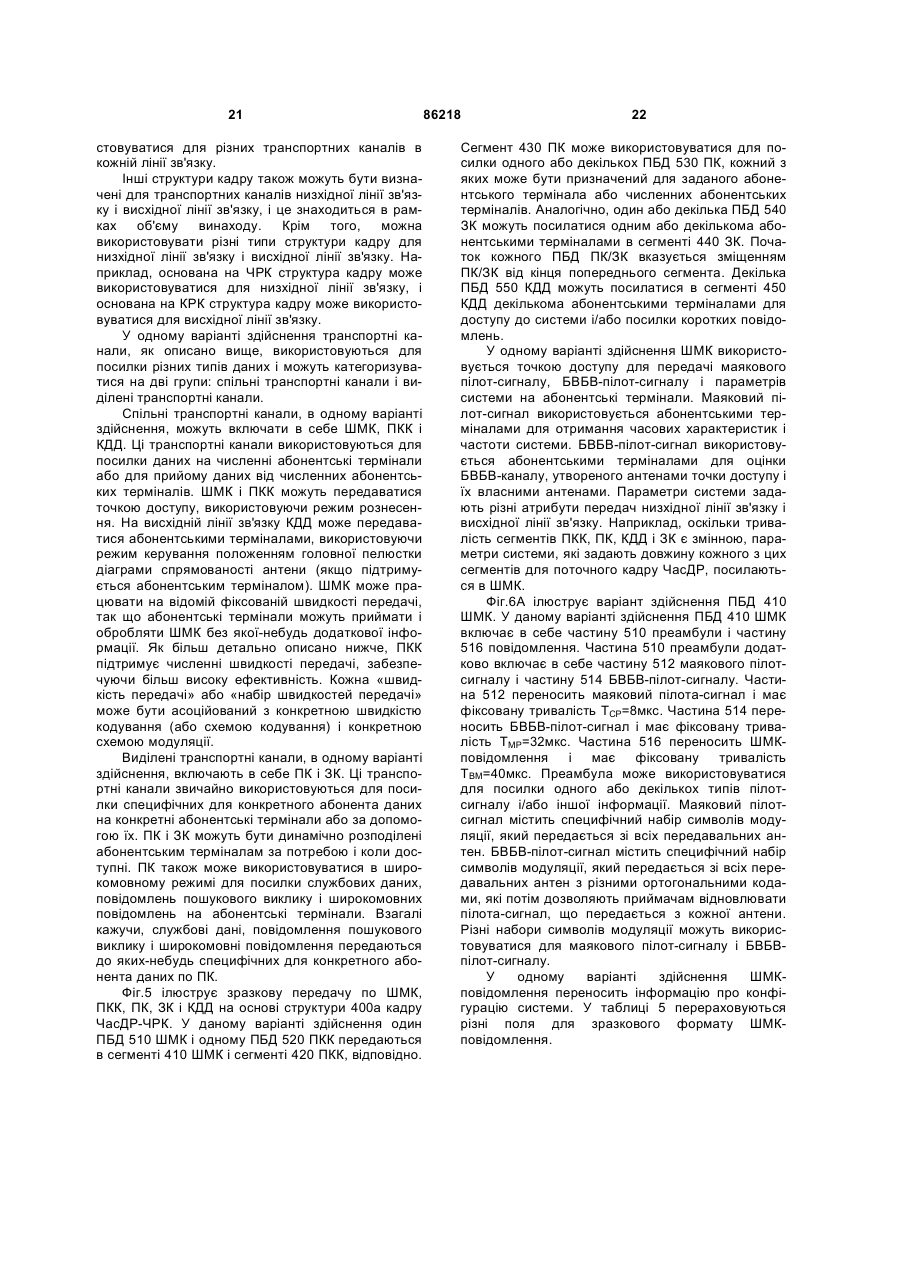

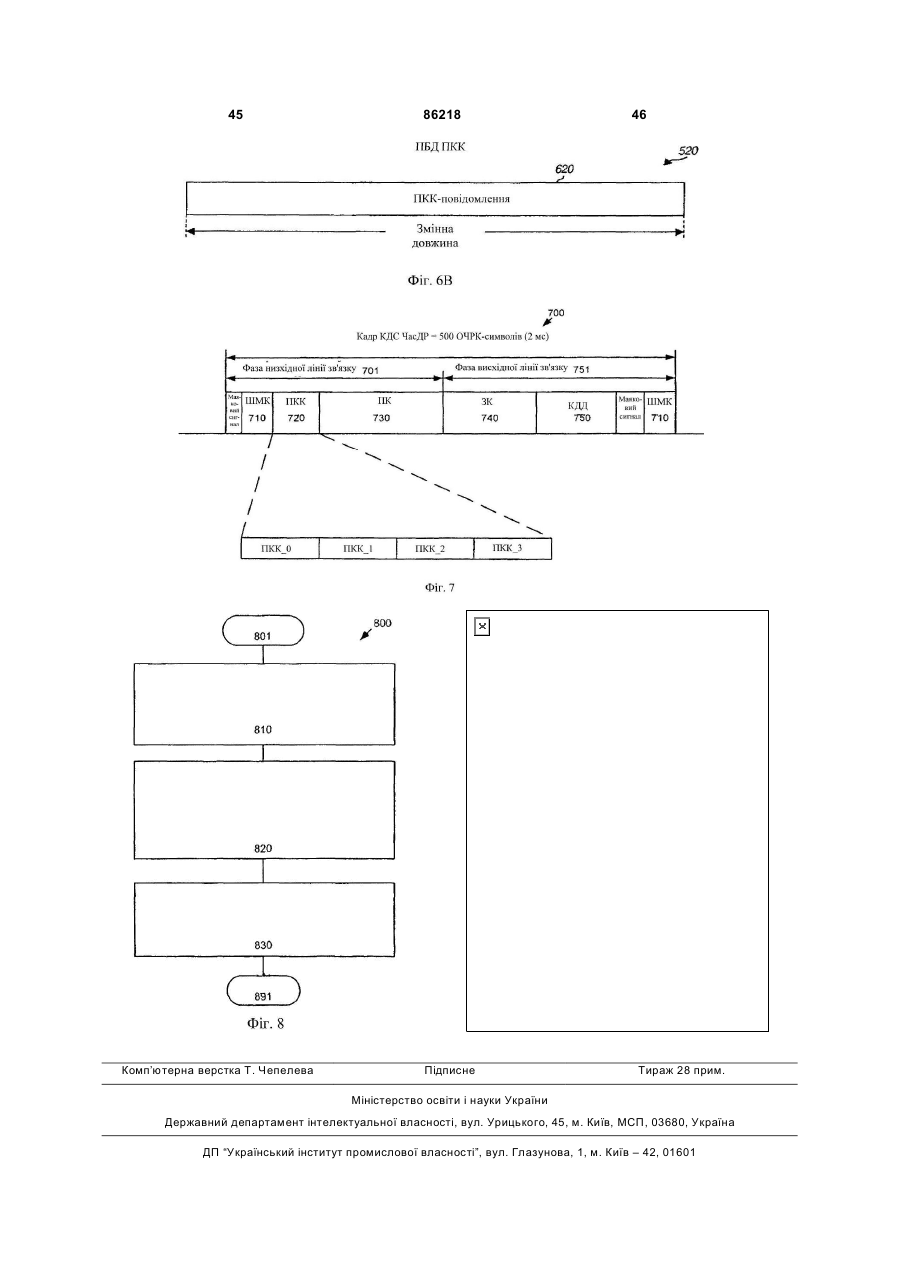

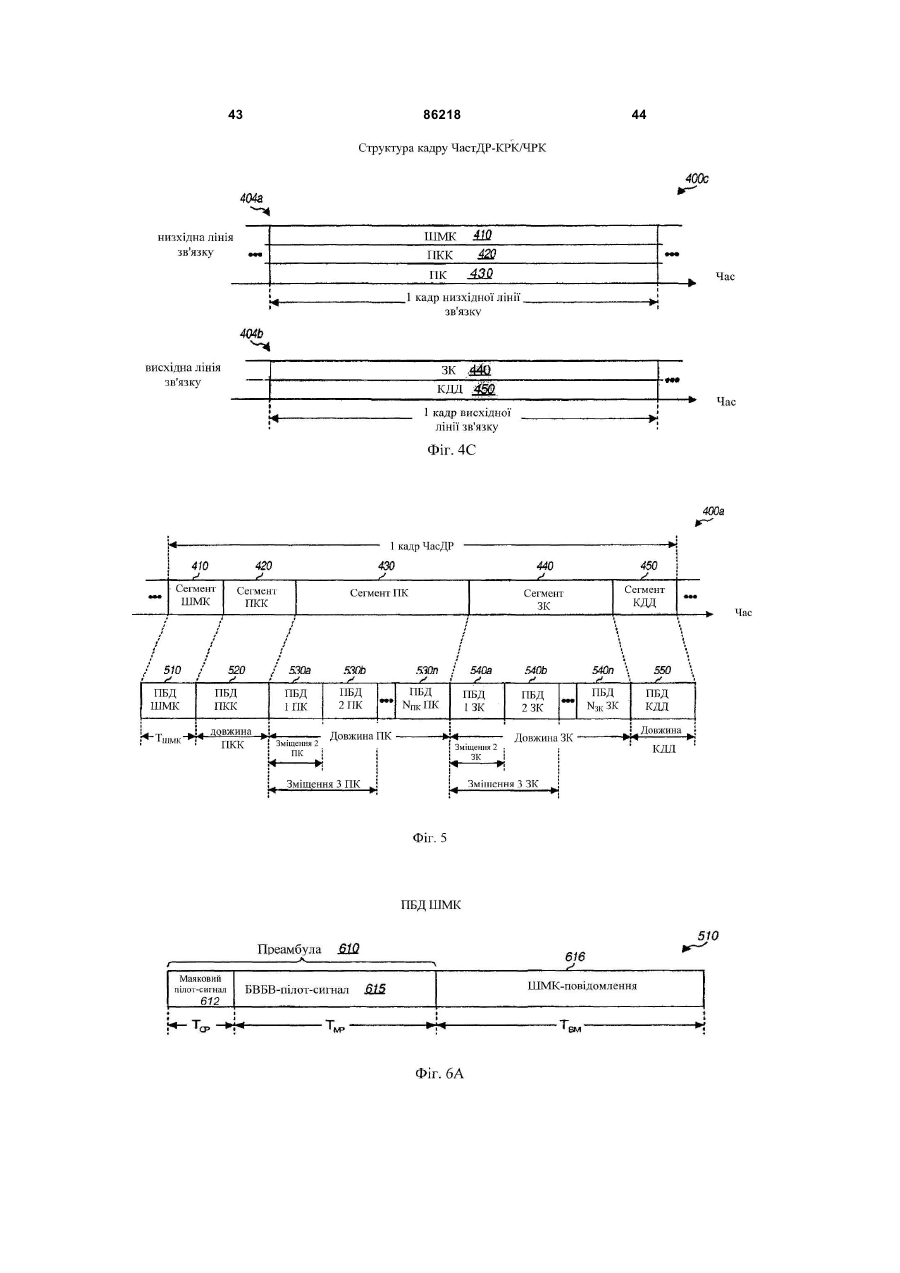

1. Спосіб обробки інформації в системі зв'язку, що включає в себе: розділення каналу керування, використовуваного для передачі керуючої інформації, на множину підканалів, причому кожний підканал працює на заданій швидкості передачі даних; вибір, для кожного з одного або декількох абонентських терміналів, одного з цих підканалів для використання для передачі керуючої інформації від точки доступу на відповідний абонентський термінал, основуючись на одному або декількох критеріях вибору; і передачу керуючої інформації від точки доступу на конкретний абонентський термінал по конкретному підканалу, вибраному для відповідного абонентського термінала. 2. Спосіб за п.1, в якому керуюча інформація передається в сегменті кадру даних, спеціально виділеному для каналу керування. 3. Спосіб за п.1, в якому кожний підканал асоційований із заданим набором робочих параметрів. 4. Спосіб за п.3, в якому робочі параметри виби 2 (19) 1 3 каналів для отримання керуючої інформації, призначеної для абонентського термінала. 10. Спосіб за п.9, в якому декодування включає в себе: виконання процедури декодування для декодування згаданих одного або декількох підканалів, починаючи з підканалу, який працює на найнижчій швидкості передачі даних, доти, поки не буде виконана щонайменше одна з множини умов. 11. Спосіб за п.10, що додатково включає в себе: завершення процедури декодування, якщо виконується одна із згаданої множини умов. 12. Спосіб за п.11, в якому згадана множина умов включає в себе першу умову, яка вказує на невиконання правильного декодування одного із згаданої множини підканалів. 13. Спосіб за п.11, в якому згадана множина умов включає в себе другу умову, яка вказує, що керуюча інформація, призначена для абонентського термінала, була отримана від одного із згаданої множини підканалів. 14. Спосіб за п.11, в якому згадана множина умов включає в себе третю умову, яка вказує, що всі підканали були оброблені. 15. Спосіб за п.10, в якому виконання процедури декодування містить: визначення того, чи правильно була прийнята інформація, передана по підканалу, основуючись на метриці якості, пов'язаній з відповідним підканалом. 16. Спосіб за п.15, в якому метрика якості містить циклічний надмірний код (ЦНК). 17. Спосіб за п.10, в якому виконання процедури декодування включає в себе: визначення того, чи присутня керуюча інформація, призначена для абонентського термінала, у відповідному підканалі, основуючись на ідентифікаторі, асоційованому з абонентським терміналом. 18. Спосіб за п.17, в якому ідентифікатор містить ідентифікатор керування доступом до середовища (КДС). 19. Спосіб за п.9, в якому згадані один або декілька критеріїв вибору вибираються з групи, яка складається з першого критерію, відповідного робочим умовам відповідного абонентського термінала, другого критерію, відповідного вимогам якості обслуговування, асоційованим з відповідним терміналом, і третього критерію, відповідного перевазі підканалу, вказаній відповідним терміналом. 20. Пристрій для обробки інформації в системі зв'язку, що містить: засіб для розділення каналу керування, який використовується для передачі керуючої інформації, на множину підканалів, причому кожний підканал працює на заданій швидкості передачі даних; засіб для вибору, для кожного з одного або декількох абонентських терміналів, одного з цих підканалів для використання для передачі керуючої інформації від точки доступу на відповідний абонентський термінал, основуючись на одному або декількох критеріях вибору; і засіб для передачі керуючої інформації від точки доступу на конкретний абонентський термінал по конкретному підканалу, вибраному для відповідного абонентського термінала. 86218 4 21. Пристрій за п.20, в якому кожний підканал асоційований з окремим набором робочих параметрів, що включає в себе швидкість кодування, схему модуляції і ВСШ. 22. Пристрій за п.20, в якому згадана множина підканалів передається послідовно по порядку від підканалу з найнижчою швидкістю передачі даних до підканалу з найвищою швидкістю передачі даних. 23. Пристрій за п.22, в якому підканал, який передається першим в згаданій множині підканалів, включає в себе поле для указання того, чи передаються також інші підканали. 24. Пристрій за п.20, в якому згадані один або декілька критеріїв вибору включають в себе перший критерій, відповідний якості лінії зв'язку, асоційованій з відповідним абонентським терміналом, другий критерій, відповідний вимогам якості обслуговування, асоційованим з відповідним терміналом, і третій критерій, відповідний перевазі підканалу, вказаній відповідним терміналом. 25. Пристрій для обробки інформації в системі зв'язку, що містить: контролер, сконфігурований для вибору одного з множини підканалів керування для посилки керуючої інформації абонентському терміналу, основуючись на одному або декількох критеріях вибору, причому кожний підканал може працювати на заданій швидкості передачі даних; і передавач для посилки керуючої інформації, призначеної для абонентського термінала, по підканалу, вибраному для абонентського термінала. 26. Пристрій за п.25, в якому кожний підканал асоційований із заданим набором робочих параметрів, що включає в себе швидкість передачі даних, з якою передається керуюча інформація, швидкість кодування, схему модуляції і ВСШ. 27. Пристрій за п.25, в якому згадана множина підканалів передається послідовно по порядку від підканалу з найнижчою швидкістю передачі даних до підканалу з найвищою швидкістю передачі даних. 28. Пристрій за п.25, в якому згадані один або декілька критеріїв вибору включають в себе перший критерій, відповідний якості лінії зв'язку, асоційованій з відповідним абонентським терміналом, другий критерій, відповідний вимогам якості обслуговування, асоційованим з відповідним терміналом, і третій критерій, відповідний перевазі підканалу, вказаній відповідним терміналом. 29. Пристрій для обробки інформації в системі безпровідного зв'язку, що містить: приймач для прийому інформації по одному або декількох підканалах керування, кожний з яких працює на заданій швидкості передачі даних; і декодер для декодування згаданих одного або декількох підканалів керування для отримання керуючої інформації, призначеної для конкретного абонентського термінала, починаючи з підканалу, який працює на найнижчій швидкості передачі даних, доти, поки не буде виконана щонайменше одна з множини умов. 30. Пристрій за п.29, в якому згадана множина умов включає в себе першу умову, яка вказує на невиконання правильного декодування одного із 5 86218 6 згаданої множини підканалів, другу умову, яка вказує, що керуюча інформація, призначена для абонентського термінала, була отримана від одного із згаданої множини підканалів, і третя умова, яка вказує, що всі підканали були оброблені. 31. Пристрій за п.29, в якому декодер сконфігурований для визначення того, чи правильно була прийнята інформація, передана по підканалу, основуючись на метриці якості, зв'язаній з відповідним підканалом, і для визначення того, чи присутня керуюча інформація, призначена для абонентського термінала, у відповідному підканалі, основуючись на ідентифікаторі, асоційованому з абонентським терміналом. 32. Машиночитаний носій, що містить інструкції, які, коли вони виконуються машиною, викликають виконання машиною операцій, що включають в себе: розділення каналу керування, який використовується для передачі керуючої інформації, на множину підканалів, причому кожний підканал працює на заданій швидкості передачі даних; вибір, для кожного з одного або декількох абонентських терміналів, одного з цих підканалів для використання для передачі керуючої інформації від точки доступу на відповідний абонентський термінал, основуючись на одному або декількох критеріях вибору; і передачу керуючої інформації від точки доступу на конкретний абонентський термінал по конкретному підканалу, вибраному для відповідного абонентського термінала. 33. Машиночитаний носій за п.32, в якому кожний підканал асоційований з набором робочих параметрів, що включає в себе швидкість передачі даних, з якою передається керуюча інформація, швидкість кодування, схему модуляції і ВСШ. 34. Машиночитаний носій за п.32, в якому згадані один або декілька критеріїв вибору включають в себе перший критерій, відповідний якості лінії зв'язку, асоційованій з відповідним абонентським терміналом, другий критерій, відповідний вимогам якості обслуговування, асоційованим з відповідним терміналом, і третій критерій, відповідний перевазі каналу, вказаній відповідним терміналом. 35. Машиночитаний носій, що містить інструкції, які, коли вони виконуються машиною, спричиняють виконання машиною операцій, що включають в себе: прийом інформації по одному або декількох підканалах керування, кожний з яких працює на заданій швидкості передачі даних; і декодування згаданих одного або декількох підканалів керування для отримання керуючої інформації, призначеної для конкретного абонентського термінала, починаючи з підканалу, який працює на найнижчій швидкості передачі даних, доти, поки не буде виконана щонайменше одна з множини умов. 36. Машиночитаний носій за п.35, в якому згадана множина умов включає в себе першу умову, яка вказує на невиконання правильного декодування одного із згаданої множини підканалів, другу умову, яка вказує, що керуюча інформація, призначена для абонентського термінала, була отримана від одного із згаданої множини підканалів, і третя умова, яка вказує, що всі підканали були оброблені. 37. Машиночитаний носій за п.35, який додатково містить інструкції для визначення того, чи правильно була прийнята інформація, передана по підканалу, основуючись на метриці якості, зв'язаній з відповідним підканалом, і для визначення того, чи присутня керуюча інформація, призначена для абонентського термінала, у відповідному підканалі, основуючись на ідентифікаторі, асоційованому з абонентським терміналом. 38. Спосіб обробки інформації в системі, що включає в себе: прийом інформації по одному або декількох підканалах керування, кожний з яких працює на заданій швидкості передачі даних; і декодування згаданих одного або декількох підканалів керування для отримання керуючої інформації, призначеної для конкретного абонентського термінала, починаючи з підканалу, який працює на найнижчій швидкості передачі даних, доти, поки не буде виконана щонайменше одна з множини умов. 39. Спосіб за п.38, в якому згадана множина умов включає в себе першу умову, яка вказує на невиконання правильного декодування одного із згаданої множини підканалів, другу умову, яка вказує, що керуюча інформація, призначена для абонентського термінала, була отримана від одного із згаданої множини підканалів, і третю умову, яка вказує, що всі підканали були оброблені. 40. Спосіб за п.38, в якому декодування включає в себе: визначення того, чи правильно була прийнята інформація, передана по підканалу, основуючись на метриці якості, зв'язаній з відповідним підканалом; і визначення того, чи присутня керуюча інформація, призначена для абонентського термінала, у відповідному підканалі, основуючись на ідентифікаторі, асоційованому з абонентським терміналом. Даний винахід стосується, в основному, передачі і обробки даних і, зокрема, способу і пристрою забезпечення ефективної структури каналу керування в системі зв'язку безпровідної локальної мережі (БЛМ, WLAN). Системи без провідного зв'язку були широко впроваджені для забезпечення різних типів передачі даних, таких як мова, пакетні дані і т.п.Цими системами можуть бути системи з багатостанцій ним доступом, здатні підтримувати передачу даних для численних абонентів, послідовно або паралельно, за допомогою спільного використання доступних системних ресурсів. Приклади систем з багатостанційним доступом включають в себе системи багатостанційного доступу з кодовим розділенням каналів (БДКР, CDMA), системи багатостанційного доступу з часовим розділенням каналів (БДЧасР, TDMA) і системи багатостанційного дос 7 тупу з частотним розділенням каналів (БДЧастР, FDMA). У останні роки безпровідні локальні мережі (БЛМ) також широко застосовувалися відповідно до різних стандартів БЛМ (наприклад, 802.11а, 802.11b, 802.11g Інституту інженерів по електротехніці і радіоелектроніці (IEEE) і т.д.) для здійснення можливості передачі даних між безпровідними електронними пристроями (наприклад, комп'ютерами) по безпровідній лінії зв'язку. У БЛМ можуть застосовуватися пристрої, які називаються точками доступу (або базовими станціями), які діють подібно до концентраторів і/або маршрутизаторів і забезпечують можливість з'єднання для інших безпровідних пристроїв в мережі (наприклад, абонентських терміналів або абонентських станцій). Точки доступу також можуть з'єднувати (або «зв'язувати») БЛМ з провідними локальними станціями (ЛМ, LAN), тим самим дозволяючи безпровідним пристроям звертатися до ресурсів ЛМ. У системі безпровідного зв'язку радіочастотний (РЧ) модульований сигнал від блока передавача може досягати блока приймача по декількох шляхах поширення. Характеристики шляхів поширення звичайно змінюються у часі через ряд чинників, таких як завмирання і багатопроменевість. Щоб забезпечити рознесення для компенсації негативного впливу багатопроменевого поширення і поліпшити робочі характеристики, можуть використовуватися численні передавальні і приймальні антени. Якщо шляхи поширення між передавальними і приймальними антенами є лінійно незалежними (наприклад, передача по одному шляху не формується як лінійна комбінація передач по інших шляхах), тоді імовірність правильного прийому передач данихзбільшується із збільшенням кількості антен. У загальних рисах, рознесення збільшується і робочі характеристики поліпшуються, коли збільшується кількість передавальних і приймальних антен. Система з багатьма входами і багатьма виходами (БВБВ, ΜΙΜΟ) використовує численні (ΝT) передавальні антени і численні (NR) приймальні антени для передачі даних. БВБВ-канал, утворений за допомогою ΝT передавальних і NR приймальних антен, може бути розкладений на NS просторових каналів, при цьому NS£min{NT,NR}. Кожний з NS просторових каналів відповідає вимірюванню. БВБВ-система може забезпечувати поліпшені робочі характеристики (наприклад, збільшену пропускну здатність і/або велику надійність), якщо використовується додаткова розмірність, що створюється численними передавальними і приймальними антенами. Зразкова БВБВ-БЛМ-система описується у вищезазначеній заявці на [патент США №10/693 419], правонаступником якої є правонаступник даного винаходу. Така БВБВ-БЛМ-система може бути сконфігурована для забезпечення різних типів служб і підтримки різних типів застосувань, і може досягати високого рівня робочих характеристик системи. У різних варіантах здійснення БВБВ і мультиплексування з ортогональним частотним розділенням каналів (ОЧРК, OFDM) можуть використовуватися для досягнення високої пропускної 86218 8 здатності, для боротьби з негативними впливами багатопроменевого поширення і досягнення інших переваг. Кожна точка доступу в системі може бути сконфігурована для підтримки численних абонентських терміналів. Розподіл ресурсів низхідної лінії зв'язку і висхідної лінії зв'язку може залежати від вимог абонентських терміналів, умов каналу і інших чинників. У одному варіанті здійснення в БЛМ-системі, як описано у вищезазначеній заявці на патент США, використовується структура каналу, призначена для підтримки ефективних передач низхідної лінії зв'язку і висхідної лінії зв'язку. Така структура каналу може містити декілька транспортних каналів, які можуть використовуватися для різних функцій, таких як сигналізація параметрів системи і призначення ресурсів, передача даних по низхідній лінії зв'язку і висхідній лінії зв'язку, довільний доступ до системи і т.п.Різні атрибути цих транспортних каналів можуть бути конфігурованими, що дозволяє системі легко пристосуватися до змін умов каналу і завантаження. Один з цих транспортних каналів, який називається прямим каналом керування (ПКК, FCCH), може використовуватися точкою доступу для розподілу ресурсів (наприклад, призначень каналів) на низхідній лінії зв'язку і висхідній лінії зв'язку. ПКК також може використовуватися для надання підтвердження прийому для повідомлень, що приймаються по іншому транспортному каналу. Як описано у вищезазначеній заявці на патент США, в одному варіанті здійснення ПКК може передаватися або працювати на різних швидкостях передачі даних (наприклад, на чотирьох різних швидкостях передачі даних). Наприклад, різні швидкості передачі даних можуть включати в себе 0,25біт/с/Гц, 0,5біт/с/Гц, 1біт/с/Гц і 2біт/с/Гц. Однак при такій конфігурації швидкість передачі, що використовується в ПКК, визначається абонентом найгіршого випадку в системі (тобто абонентом, який працює на найнижчій швидкості передачі даних). Ця схема є неефективною, оскільки один абонент, який не може працювати на більш високій швидкості передачі, може знизити ефективність і коефіцієнт використання ПКК, навіть якщо інші абоненти в системі можуть працювати на більш високих швидкостях передачі даних. Існує, тому, в техніці потреба в способі і пристрої забезпечення більш ефективної структури каналу керування, яка може обслуговувати різних абонентів, які можуть працювати на різних швидкостях передачі даних. Різні аспекти і варіанти здійснення винаходу більш детально описуються нижче. Згідно з одним аспектом винаходу пропонується спосіб, в якому канал керування, що використовується для передачі керуючої інформації, розділяється на множину підканалів, кожний з яких працює на заданій швидкості передачі даних. Для кожного з одного або декількох абонентських терміналів вибирається один з цих підканалів, основуючись на одному або декількох критеріях вибору, для передачі керуючої інформації від точки доступу на відповідний абонентський термінал. Керуюча інформація передається від точки доступу на абонентський тер 9 мінал по конкретному підканалу, вибраному для відповідного абонентського термінала. На абонентському терміналі згадані один або декілька підканалів декодуються для отриманнякеруючої інформації, призначеної для абонентського термінала. Різні варіанти здійснення і аспекти винаходу можуть бути зрозумілі з докладного опису, викладеного нижче, спільно з нижченаведеними кресленнями, на яких: Фіг.1 - блок-схема БВБВ-БЛМ-системи, в якій реалізовані ідеї винаходу; Фіг.2 - структура рівнів для БВБВ-БЛМсистеми; Фіг.3 - блок-схема, що ілюструє різні компоненти точки доступу і абонентських терміналів; Фіг.4А, 4В і 4С - структура кадру дуплексного зв'язку з часовим розділенням каналів (ЧасДР) мультиплексування з часовим розділенням каналів (ЧРК), структура кадру дуплексного зв'язку з частотним розділенням каналів (ЧастДР) - ЧРК і структура кадру ЧастДР мультиплексування з кодовим розділенням каналів (КРК), відповідно; Фіг.5 - структура кадру ЧасДР-ЧРК з п'ятьма транспортними каналами широкомовним каналом (ШМК, ВСН), ПКК, прямим каналом (ПК, FCH), зворотним каналом (ЗК, RCH) і каналом довільного доступу (КДД, RACH); Фіг.6А і 6В - ілюстрації різних форматів протокольного блока даних (ПБД, PDU) для різних транспортних каналів; Фіг.7 - нова структура ПКК згідно з одним варіантом здійснення винаходу; Фіг.8 - блок-схема послідовності операцій способу згідно з одним варіантом здійснення винаходу; і Фіг.9 - блок-схема послідовності операцій процесу декодування згідно з одним варіантом здійснення винаходу. Слово «зразковий» використовується в даному документі для того, щоб означати «служить як приклад, екземпляр або ілюстрація». Будь-який варіант здійснення або зразок, описаний в даному документі як «зразковий», необов'язково повинен тлумачитися як переважний або вигідний відносно інших варіантів здійснення або зразків. Фіг.1 зображає БВБВ-БЛМ-систему 100, в якій реалізовані ідеї даного винаходу. Як показано на Фіг.1, БВБВ-БЛМ-система 100 включає в себе декілька точок 110 доступу (ТД, АР), які підтримують зв'язок для декількох абонентських терміналів (AT, UT) 120. Для простоти на Фіг.1 показані тільки дві точки 110 доступу. Точка доступу також може згадуватися в даному документі як базова станція, контролер доступу або контролер зв'язку. Абонентські термінали 120 можуть бути розосереджені по системі. Кожний абонентський термінал може бути стаціонарним або мобільним терміналом, який може здійснювати зв'язок з точкою доступу. Абонентський термінал також може згадуватися в даному документі як мобільна станція, віддалена станція, термінал доступу, абонентське обладнання (АО, UE), безпровідний пристрій, або може використовуватися деяка інша термінологія. Кожний абонентський термінал може здійснювати 86218 10 зв'язок з однією або, можливо, численними точками доступу по низхідній лінії зв'язку і/або висхідній лінії зв'язку в будь-який даний момент. Низхідна лінія зв'язку (яка також називається прямою лінією зв'язку) відноситься до передачі від точки доступу до абонентського термінала, і висхідна лінія зв'язку (яка також називається зворотною лінією зв'язку) відноситься до передачі від абонентського термінала до точки доступу. На Фіг.1 точка 110а доступу здійснює зв'язок з абонентськими терміналами 120a-120f, і точка 110b доступу здійснює зв'язок з абонентськими терміналами 120f-120k. У залежності від конкретної конструкції системи 100 точка доступу може здійснювати зв'язок з численними абонентськими терміналами одночасно (наприклад, за допомогою численних кодових каналів або підсмуг) або послідовно (наприклад, за допомогою численних часових слотів). У будь-який заданий момент абонентський термінал може приймати передачі низхідної лінії зв'язку від однієї або численних точок доступу. Передача низхідної лінії зв'язку від кожної точки доступу може включати в себе службові дані, призначені для прийому численними абонентськими терміналами, специфічні для конкретного абонента дані, призначені для прийому певними абонентськими терміналами, інші типи даних або будь-які їх комбінації. Службові дані можуть включати в себе пілот-сигнал, повідомлення пошукового виклику і широкомовні повідомлення, параметри системи і т. п. У одному варіанті здійснення БВБВ-БЛМсистема основується на мережевій архітектурі з центральним контролером. Таким чином, системний контролер 130 підключений до точок 110 доступу і може додатково підключатися до інших систем і мереж. Наприклад, системний контролер 130 може підключатися до мережі передачі пакетних даних (МППД, PDN), провідної локальної мережі (ЛМ), глобальної мережі (ГМ, WAN), Інтернету, телефонної комутованої мережі загального користування (ТфЗК, PSTN), мережі стільникового зв'язку і т.д. Системний контролер 130 може бути призначений для виконання декількох функцій, таких як (1) координація і керування для точок доступу, підключених до нього, (2) маршрутизація даних між цими точками доступу, (3) доступ і керування зв'язком з абонентськими терміналами, що обслуговуються цими точками доступу, і т.д. БВБВ-БЛМсистема, показана на Фіг.1, може працювати в різних смугах частот (наприклад, в смугах частот 2,4ГГц і неліцензованої національної інформаційної інфраструктури (ННІІ) 5,0ГГц) з урахуванням обмежень на ширину смуги частот і випромінювання, характерні для вибраної робочої смуги частот. У одному варіанті здійснення кожна точка доступу може бути оснащена численними передавальними і приймальними антенами (наприклад, чотири передавальні і приймальні антени) для передачі і прийому даних. Кожний абонентський термінал може бути оснащений однією передавальною/приймальною антеною або численними передавальними/приймальними антенами для передачі і прийому даних. Кількість антен, що ви 11 користовуються кожним типом абонентського термінала, може залежати від різних чинників, таких як, наприклад, служби, які повинні підтримуватися абонентським терміналом (наприклад, передача мови, даних або обох), прийняття до уваги витрат, регулятивні обмеження, питання безпеки і т.п. Для заданої пари багатоантенної точки доступу і багатоантенного абонентського термінала БВБВ-канал формується за допомогою ΝT передавальних антен і NR приймальних антен, доступних для використання для передачі даних. Різні БВБВканали формуються між точкою доступу і різними багатоантенними абонентськими терміналами. Кожний БВБВ-канал може бути розкладений на NS просторових каналів, при цьому NS£min{NT,NR}. NS потоків даних можуть передаватися по Ns просторових каналах. Просторова обробка необхідна на приймачі і може виконуватися або може не виконуватися на передавачі, щоб передавати численні потоки даних по NS просторових каналах. NS просторових каналів можуть бути або можуть не бути ортогональними один одному. Це залежить від різних чинників, таких як (1) чи виконувалася чи ні просторова обробка на передавачі для отримання ортогональних просторових каналів, і (2) чи була успішною чи ні просторова обробка як на передавачі, так і на приймачі при ортогоналізуванні просторових каналів. Якщо на 86218 12 передавачі не виконується просторова обробка, тоді NS просторових каналів може бути утворено за допомогою NS передавальних антен, і малоймовірно, що вони ортогональні один одному. NS просторових каналів можуть бути ортогоналізовані за допомогою виконання розкладання матриці характеристики каналу для БВБВ-каналу, як описано у вищезазначеній заявці на патент США. Для заданої кількості (наприклад, чотирьох) антен на точці доступу кількість просторових каналів, доступних для кожного абонентського термінала, залежить від кількості антен, що використовуються цим абонентським терміналом, і характеристик безпровідного БВБВ-каналу, який зв'язує антени точки доступу і антени абонентського термінала. Якщо абонентський термінал оснащений однією антеною, тоді чотири антени на точці доступу і одна антена на абонентському терміналі утворюють канал з багатьма входами і одним виходом (БВОВ, MISO) для низхідної лінії зв'язку і канал з одним входом і багатьма виходами (ОВБВ, SIMO) для висхідної лінії зв'язку. БВБВ-БЛМ-система, показана на Фіг.1, може бути спроектована і сконфігурована для підтримки різних режимів передачі, як зображено нижче в таблиці 1. Таблиця 1 Режими передачі Опис Дані передаються з однієї антени, але можуть прийматися численними антенами для рознесення на прийомі. Рознесення Дані надмірно передаються з численних передавальних антен і/або по численних підсмугах частот для забезпечення рознесення. Керування положенням головної пе- Дані передаються по одному (найкращому) просторовому каналу з повною потужлюстки діаграми спрямованості ан- ністю, використовуючи інформацію керування фазою для головної власної моди тени БВБВ-каналу. Просторове мультиплексування Дані передаються по численних просторових каналах для досягнення більш високої спектральної ефективності. ОВБВ Режими передачі, доступні для використання для низхідної лінії зв'язку і висхідної лінії зв'язку для кожного абонентського термінала, залежать від кількості антен, що використовуються на абонентському терміналі. У таблиці 2 перераховують ся режими передачі, доступні для різних типів терміналів для низхідної лінії зв'язку і висхідної лінії зв'язку, передбачаючи численні (наприклад, чотири) антени на точці доступу. Таблиця 2 Низхідна лінія зв'язку Багатоантенний Одноантенний абоабонентський тернентський термінал мінал БВОВ (на низхідній лінії зв'язку)/ОВБВ X X (на висхідній лінії зв'язку) Рознесення X X Керування положенням головної пелюсX X тки діаграми спрямованості антени Просторове мультиплексування X Режими передачі У варіанті здійснення БВБВ-БЛМ-система застосовує ОЧРК для ефективного розділення всієї ширини смуги частот системи на ряд (NF) ортогональних підсмуг. Ці підсмуги також згадуються як тони, біни або частотні канали. У ОЧРК кожна підсмуга асоціюється з відповідною піднесучою, яка Висхідна лінія зв'язку Багатоантенний Одноантенний абонентський терабонентський мінал термінал X X X X X може модулюватися даними. Для БВБВ-системи, яка використовує ОЧРК, кожний просторовий канал кожної підсмуги може розглядатися як незалежний канал передачі, де комплексний коефіцієнт підсилення, пов'язаний з кожною підсмугою, є ефективно постійним по ширині підсмуги. 13 У одному варіанті здійснення ширина смуги частот системи може бути розділена на 64 ортогональні підсмуги (тобто NF=64), яким привласнюються індекси від -32 до +31. З цих 64 підсмуг 48 підсмуг (наприклад, з індексами ±{1, ... 6, 8, ... 20, 22, ... 26}) можуть використовуватися для даних, 4 підсмуги (наприклад, з індексами ({7, 21}) можуть використовуватися для пілот-сигналу і, можливо, сигналізації, підсмуга постійного струму (DC) (з індексом 0) не використовується, і підсмуги, що залишилися, також не використовуються і служать як захисні підсмуги. Ця структура підсмуг ОЧРК більш детально описується в документі на стандарт 802.11 a IEEE, названий «Part 11: Wireless LAN Medium Access Control (MAC) and Physical Layer (PHY) Specifications: High-speed Physical Layer in the 5 GHz Band», September 1999, який доступний публічно. В інших варіантах здійснення інша кількість підсмуг і різні інші структури підсмуг ОЧРК також можуть бути реалізовані для БВБВБЛМ-системи. Наприклад, всі 53 підсмуги з індексами від -26 до +26 можуть використовуватися для передачі даних. Як інший приклад, може використовуватися 128-підсмугова структура, 256підсмугова структура або підсмугова структура з деякою іншою кількістю підсмуг. Для ОЧРК дані, які підлягають передачі по кожній підсмузі, спочатку модулюються (тобто відображаються в символи), використовуючи конкретну схему модуляції, вибрану для використання для цієї підсмуги. Для невикористаних підсмуг передбачаються нулі. Для кожного періоду символу символи модуляції і нулі для всіх NF підсмуг перетворюються у часову область, використовуючи зворотне швидке перетворення Фур'є (ЗШПФ), для отримання перетвореного символу, який містить NF вибірок часової області. Тривалість кожного перетвореного символу має зворотну залежність від ширини кожної підсмуги. У одній конкретній конструкції БВБВ-БЛМ-системи ширина смуги частот системи становить 20МГц, NF=64, ширина кожної підсмуги становить 312,5кГц, і тривалість кожного перетвореного символу становить 3,2мкс. ОЧРК може забезпечувати певні переваги, такі як здатність протистояти частотно-селективному завмиранню, яке характеризується різними коефіцієнтами посилення каналу на різних частотах повної ширини смуги частот системи. Загальновідомо, що частотно-селективне завмирання викликає міжсимвольні перешкоди (МСП, ІСІ), які являють собою явище, за допомогою якого кожний символ в сигналі, що приймається, діє як спотворення для подальших символів в сигналі, що приймається. Спотворення через МСП погіршують робочі характеристики, впливаючи на здатність правильно декодувати символи, що приймаються. Частотно-селективне завмирання може легко усуватися при ОЧРК за допомогою повторення частини кожного перетвореного символу (або приєднанням циклічного префікса до нього), утворюючи відповідний ОЧРК-символ, який потім передається. Довжина циклічного префікса (тобто величина для повторення) для кожного ОЧРК-символу залежить від розкиду по затримці безпровідного ка 86218 14 налу. Зокрема, для ефективного придушення МСП циклічний префікс повинен бути більший максимального очікуваного розкиду по затримці для системи. У одному варіанті здійснення циклічні префікси різної довжини можуть використовуватися для ОЧРК-символів в залежності від очікуваного розкиду по затримці. Для БВБВ-БЛМ-системи, описаної вище, циклічний префікс 400 не (8 вибірок) або 800 не (16 вибірок) може бути вибраний для використання для ОЧРК-символів. «Короткий» ОЧРКсимвол використовує 400-нс циклічний префікс і має тривалість 3,6мкс. «Довгий» ОЧРК-символ використовує 800-нс циклічний префікс і має тривалість 4,0мкс. Короткі ОЧРК-символи можуть використовуватися, якщо максимальний очікуваний розкид по затримці становить 400 не або менше, і довгі ОЧРК-символи можуть використовуватися, якщо розкид по затримці більший 400 не. Різні циклічні префікси можуть бути вибрані для використання для різних транспортних каналів, і циклічний префікс також може бути динамічно вибираним, як описаний нижче. Більш високі пропускні здатності системи можуть досягатися за допомогою використання більш коротких циклічних префіксів, коли це можливо, оскільки більша кількість ОЧРКсимволів більш короткої тривалості можуть передаватися протягом заданого фіксованого інтервалу часу. Фіг.2 ілюструє структуру 200 рівнів, яка може використовуватися для БВБВ-БЛМ-системи. Як показано на Фіг.2, в одному варіанті здійснення структура 200 рівнів включає в себе (1) протоколи прикладного і верхнього рівнів, які приблизно відповідають Рівню 3 і більш високій еталонній моделі взаємодії відкритих систем ISO/OSI (верхні рівні), (2) протоколи і служби, які відповідають Рівню 2 (канальному рівню), і (3) протоколи і служби, які відповідають Рівню 1 (фізичному рівню). Верхні рівні включають в себе різні додатки і протоколи, такі як служби 212 сигналізації, служби 214 передачі даних, служби 216 передачі мови, додатки передачі даних з комутацією каналів і т.п.Сигналізація звичайно передбачається у вигляді повідомлень, і дані звичайно передбачаються у вигляді пакетів. Служби і додатки на верхніх рівнях є джерелами і приймачами повідомлень і пакетів відповідно до семантики і часових характеристик протоколу зв'язку між точкою доступу і абонентським терміналом. Верхні рівні використовують служби, що передбачаються Рівнем 2. Рівень 2 підтримує доставку повідомлень і пакетів, що генеруються верхніми рівнями. У варіанті здійснення, показаному на Фіг.2, Рівень 2 включає в себе підрівень 220 керування доступом до лінії зв'язку (КДЛЗ, LAC) і підрівень 230 керування доступом до середовища (КДС, МАС). Підрівень КДЛЗ реалізовує протокол лінії передачі даних, який забезпечує правильне транспортування і доставку повідомлень, що генеруються верхніми рівнями. Підрівень КДЛЗ використовує служби, що надаються підрівнем КДС і Рівнем 1. Підрівень КДС є відповідальним за транспортування повідомлень і пакетів, використовуючи служби, що надаються Рівнем 1. Підрівень КДС керує доступом до ресур 15 сів Рівня 1 за допомогою додатків і служб у верхніх рівнях. Підрівень КДС може включати в себе протокол 232 радіолінії (ПРЛ, RLP), який являє собою механізм повторної передачі, який може використовуватися для забезпечення більш високої надійності для пакетних даних. Рівень 2 забезпечує протокольні блоки даних (ПБД) для Рівня 1. Рівень 1 містить фізичний рівень 240 і підтримує передачу і прийом радіосигналів між точкою доступу і абонентським терміналом. Фізичний рівень виконує кодування, перемежовування, модуляцію і просторову обробку для різних транспортних каналів, що використовуються для посилання повідомлень і пакетів, що генеруються верхніми рівнями. У даному варіанті здійснення фізичний рівень включає в себе підрівень 242 мультиплексування, який мультиплексує оброблені ПБД для різних транспортних каналів в належний формат кадру. Рівень 1 забезпечує дані в одиницях кадрів. Фахівцеві в даній галузі техніки повинно бути зрозумілим, що різні інші відповідні структури рівнів також можуть бути спроектовані і використані для БВБВ-БЛМ-системи. Фіг.3 зображає блок-схему одного варіанту здійснення точки 110х доступу і двох абонентських терміналів 120х і 120у в БВБВ-БЛМ-системі. На низхідній лінії зв'язку в точці 110х доступу процесор 310 даних передачі (ТХ) приймає дані трафіка (наприклад, інформаційні біти) від джерела 308 даних і сигналізацію і іншу інформацію від контролера 330 і, можливо, планувальника 334. Ці різні типи даних можуть посилатися по різних транспортних каналах, які більш детально описані нижче. Процесор 310 даних ТХ «кадрує» дані (якщо необхідно), скремблює кадровані/некадровані дані, кодує скрембльовані дані, перемежовує (тобто переупорядковує) кодовані дані і відображає перемежовані дані в символи модуляції. Для простоти «символ даних» відноситься до символу модуляції для даних трафіка, і «пілот-символ» відноситься до символу модуляції для пілот-сигналу. Скремблювання рандомізує біти даних. Кодування підвищує надійність передачі даних. Перемежовування забезпечує рознесення у часі, по частоті і/або в просторі для кодових бітів. Скремблювання, кодування і модуляція можуть виконуватися на основі сигналів керування, що забезпечуються контролером 330. Процесор 310 даних ТХ забезпечує потік символів модуляції для кожного просторового каналу, що використовується для передачі даних. Просторовий процесор 320 ТХ приймає один або декілька потоків символів модуляції від процесора 310 даних ТХ і виконує просторову обробку символів модуляції для отримання чотирьох потоків символів передачі, по одному потоку для кожної передавальної антени. Кожний модулятор (МОД) 322 приймає і обробляє відповідний потік символів передачі для отримання відповідного потоку ОЧРК-символів. Кожний потік ОЧРК-символів додатково обробляється для отримання відповідного модульованого сигналу низхідної лінії зв'язку. Чотири модульованих сигнали низхідної лінії зв'язку від модулятора 86218 16 322a-322d потім передаються з чотирьох антен 324a-324d, відповідно. На кожному абонентському терміналі 120 одна або більше антен 352 приймають модульовані сигнали низхідної лінії зв'язку, які передаються, і кожна приймальна антена подає сигнал, що приймається, на відповідний демодулятор (ДЕМОД) 354. Кожний демодулятор 354 виконує обробку, яка є взаємодоповнюючою до обробки, що виконується в модуляторі 322, і забезпечує символи, що приймаються. Просторовий процесор 360 прийому (RX) потім виконує просторову обробку символів, що приймаються, від всіх демодуляторів 354 для отримання відновлених символів, які є оцінками символів модуляції, що посилаються точкою доступу. Процесор 370 даних RX приймає і демультиплексує відновлені символи в їх відповідні транспортні канали. Відносно відновлених символів для кожного транспортного каналу може виконуватися перетворення, зворотне відображенню в символи, обернене перемежовування, декодування і дескремблювання для отримання декодованих даних для цього транспортного каналу. Декодовані дані для кожного транспортного каналу можуть включати в себе відновлені пакетні дані, повідомлення, сигналізацію і т.п., які подаються на приймач 372 даних для збереження і/або контролер 380 для додаткової обробки. Для низхідної лінії зв'язку на кожному активному абонентському терміналі 120 просторовий процесор 360 RX додатково оцінює низхідну лінію зв'язку для отримання інформації про стан каналу (ІСК, CSI). ІСК може включати в себе оцінки характеристики каналу, прийняті відношення сигнал/шум (ВСШ, SNR) і т.п.Процесор 370 даних RX також може надавати статус кожного пакету/кадру, що приймається по низхідній лінії зв'язку. Контролер 380 приймає інформацію про стан каналу і статус пакету/кадру і визначає інформацію зворотного зв'язку, що підлягає посилці назад на точку доступу. Інформація зворотного зв'язку обробляється процесором 390 даних ТХ і просторовим процесором 392 ТХ (якщо він присутній), приводиться в певний стан одним або декількома модуляторами 354 і передається за допомогою однієї або декількох антен 352 назад на точку доступу. У точці 110 доступу сигнал(и) висхідної лінії зв'язку, що передається, приймається антенами 324, демодулюється демодуляторами 322 і обробляється просторовим процесором 340 RX і процесором 342 даних RX взаємодоповнюючим чином до обробки, яка була виконана на абонентському терміналі. Відновлена інформація зворотного зв'язку потім подається на контролер 330 і планувальник 334. У одному варіанті здійснення планувальник 334 використовує інформацію зворотного зв'язку для виконання ряду функцій, таких як (1) вибір набору абонентських терміналів для передачі даних по низхідній лінії зв'язку і висхідній лінії зв'язку, (2) вибір швидкості (швидкостей) передачі і режиму передачі для кожного вибраного абонентського термінала і (3) призначення доступних ресурсів ПК/ЗК вибраним терміналам. Планувальник 334 17 86218 і/або контролер 330 додатково використовують інформацію (наприклад, вектори керування), отриману з передачі висхідної лінії зв'язку, для обробки передачі низхідної лінії зв'язку. Як згадано вище, ряд служб і додатків можуть підтримуватися БВБВ-БЛМ-системою, і різні тран 18 спортні канали можуть бути визначені для БВБВБЛМ-системи для пересилки різних типів даних. У таблиці 3 перераховується зразковий набір транспортних каналів, і вона також надає короткий опис для кожного транспортного каналу. Таблиця 3 Транспортні канали Широкомовний канал ШМК Прямий канал керування ПКК Прямий канал ПК Канал довільного доступу Зворотний канал КДД ЗК Опис Використовується точкою доступу для передачі пілот-сигналу і параметрів системи на абонентські термінали. Використовується точкою доступу для розподілу ресурсів на низхідну лінію зв'язку і висхідну лінію зв'язку. Розподіл ресурсів може виконуватися на покадровій основі. Також використовується для надання підтвердження прийому для повідомлень, що приймаються по КДД. Використовується точкою доступу для передачі специфічних для конкретного абонента даних на абонентські термінали і, можливо, опорного сигналу (пілот-сигналу), що використовується абонентськими терміналами для оцінки каналу. Також може використовуватися в широкомовному режимі для посилки повідомлень пошукового виклику і широкомовних повідомлень численним абонентським терміналам. Використовується абонентськими терміналами для отримання доступу до системи і посилки коротких повідомлень на точку доступу. Використовується абонентськими терміналами для передачі даних на точку доступу. Також може передавати опорний сигнал, що використовується точкою доступу для оцінки каналу. Як показано в таблиці 3, транспортні канали низхідної лінії зв'язку, що використовуються точкою доступу, включають в себе ШМК, ПКК і ПК. Транспортні канали висхідної лінії зв'язку, що використовуються абонентськими терміналами, включають в себе КДД і ЗК. Для фахівця в даній галузі техніки повинно бути зрозумілим, що транспортні канали, перераховані в таблиці 3, представляють зразковий варіант здійснення канальної структури, яка може використовуватися для БВБВБЛМ-системи. Менша кількість каналів, додаткові і/або інші транспортні канали також можуть бути визначені для використання в БВБВ-БЛМ-системі. Наприклад, певні функції можуть підтримуватися специфічними для конкретної функції транспортними каналами (наприклад, канал пілот-сигналу, канал пошукового виклику, канал керування потужністю і канал синхронізації). Таким чином, інші канальні структури з різними наборами транспортних каналів можуть бути визначені і використані в БВБВ-БЛМ-системі в межах об'єму винаходу. Декілька структур кадру можуть бути визначені для транспортних каналів. Конкретна структура кадру для використання в БВБВ-БЛМ-системі залежить від різних чинників, таких як, наприклад, (1) чи використовуються однакові або різні смуги частот для низхідної лінії зв'язку і висхідної лінії зв'язку, і (2) схема мультиплексування, що використовується для мультиплексування разом транспортних каналів. Якщо доступна тільки одна смуга частот, тоді низхідна лінія зв'язку і висхідна лінія зв'язку можуть передаватися в різних фазах кадру, використовуючи дуплексний зв'язок з часовим розділенням каналів (ЧасДР). Якщо доступні дві смуги частот, тоді низхідна лінія зв'язку і висхідна лінія зв'язку можуть передаватися по різних смугах частот, використовуючи дуплексний зв'язок з частотним розділенням каналів (ЧастДР). Як для ЧасДР, так і для ЧастДР транспортні канали можуть мультиплексуватися разом, використовуючи мультиплексування з часовим розділенням каналів (ЧРК), мультиплексування з кодовим розділенням каналів (КРК), мультиплексування з частотним розділенням каналів (ЧРК) і т.п.Для ЧРК кожний транспортний канал призначається різній частині кадру. Для КРК транспортні канали передаються одночасно, але кожний транспортний канал утворюється за допомогою різного каналоутворювального коду, подібно до того, що виконується в системі багатостанційного доступу з кодовим розділенням каналів (БДКР). Для ЧРК кожний транспортний канал призначається різній частині смуги частот лінії зв'язку. У таблиці 4 перераховуються різні структури кадру, які можуть використовуватися для передачі транспортних каналів. Кожна з цих структур кадру більш детально описується нижче. Таблиця 4 Часове розділення Кодове розділення Спільно використовувана смуга частот для низ- Окремі смуги частот для низхідної лінії зв'язку хідної лінії зв'язку і висхідної лінії зв'язку і висхідної лінії зв'язку Структура кадру ЧасДР-ЧРК Структура кадру ЧастДР-ЧРК Структура кадру ЧасДР-КРК Структура кадру ЧастДР-КРК Фіг.4А ілюструє варіант здійснення структури 400а кадру ЧасДР-ЧРК, яка може використовува тися, якщо одна смуга частот використовується як для низхідної лінії зв'язку, так і для висхідної лінії 19 зв'язку. Передача даних відбувається в одиницях кадрів ЧасДР. Кожний кадр ЧасДР може бути визначений для охоплення конкретної часової тривалості. Тривалість кадру може вибиратися на основі різних чинників, таких як, наприклад, (1) ширина смуги частот робочої смуги, (2) очікувані розміри ПБД для транспортних каналів і т. п.Взагалі кажучи, більш коротка тривалість кадру може забезпечувати зменшені затримки. Однак більш тривала тривалість кадру може бути більш ефективною, оскільки заголовок і службові дані можуть представляти меншу частку кадру. У одному варіанті здійснення кожний кадр ЧасДР має тривалість 2мс. Як показано на Фіг.4А, кожний кадр ЧасДР може бути розділений на фазу низхідної лінії зв'язку і фазу висхідної лінії зв'язку. Фаза низхідної лінії зв'язку додатково розбивається на три сегменти для трьох транспортних каналів низхідної лінії зв'язку - ШМК, ПКК і ПК. Фаза висхідної лінії зв'язку додатково розбивається на два сегменти для двох транспортних каналів висхідної лінії зв'язку - ЗК і КДД. Сегмент для кожного транспортного каналу може бути визначений так, що він має або фіксовану тривалість, або змінну тривалість, яка може змінюватися від кадру до кадру. У одному варіанті здійснення сегмент ШМК визначається так, що він має фіксовану тривалість, і сегменти ПКК, ПК, ЗК і КДД визначаються так, що вони мають змінну тривалість. Сегмент для кожного транспортного каналу може використовуватися для перенесення одного або декількох протокольних блоків даних (ПБД) для цього транспортного каналу. У варіанті здійснення, показаному на Фіг.4А, ПБД ШМК передається в першому сегменті 410, ПБД ПКК передається у другому сегменті 420, i один або декілька ПБД ПК передаються в третьому сегменті 430 фази низхідної лінії зв'язку. У фазі висхідної лінії зв'язку один або декілька ПБД ЗК передаються в четвертому сегменті 440, і один або декілька ПБД КДД передаються в п'ятому сегменті 450 кадру ЧасДР. Структура 400а кадру представляє одне розміщення різних транспортних каналів в кадрі ЧасДР. Це розміщення може забезпечувати певні переваги, такі як зменшені затримки для передачі даних по низхідній лінії зв'язку і висхідній лінії зв'язку. ШМК передається першим в кадрі ЧасДР, оскільки він переносить параметри системи, які можуть використовуватися для ПБД інших транспортних каналів в цьому ж кадрі ЧасДР. Потім передається ПКК, оскільки він переносить інформацію про розподіл ресурсів (наприклад, призначення каналів), яка вказує на те, який абонентський термінал(и) позначається для прийому даних низхідної лінії зв'язку по ПК, і який абонентський термінал(и) позначається для передачі даних висхідної лінії зв'язку по ЗК в поточному кадрі ЧасДР. Інші структури кадру ЧасДР-ЧРК також можуть визначатися і використовуватися для БВБВ-БЛМ-системи. Фіг.4В ілюструє варіант здійснення структури 400Ь кадру ЧастДР-ЧРК, яка може використовува 86218 20 тися, якщо низхідна лінія зв'язку і висхідна лінія зв'язку передаються з використанням двох окремих смуг частот. Дані низхідної лінії зв'язку передаються в кадрі 402а низхідної лінії зв'язку, і дані висхідної лінії зв'язку передаються в кадрі 402b висхідної лінії зв'язку. Кожний кадр низхідної лінії зв'язку і висхідної лінії зв'язку може визначатися так, що він охоплює конкретну часову тривалість (наприклад, 2мс). Для простоти кадри низхідної лінії зв'язку і висхідної лінії зв'язку можуть визначатися так, що вони мають однакову тривалість, і можуть додатково визначатися так, що вони вирівняні на межах кадру. Однак інша тривалість кадру і/або невирівняні (тобто зміщені) межі кадру також можуть використовуватися для низхідної лінії зв'язку і висхідної лінії зв'язку. Як показано на Фіг.4В, кадр низхідної лінії зв'язку розділяється на три сегменти для трьох транспортних каналів низхідної лінії зв'язку. Кадр висхідної лінії зв'язку розділяється на два сегменти для двох транспортних каналів висхідної лінії зв'язку. Сегмент для кожного транспортного каналу може бути визначений так, що він має фіксовану або змінну тривалість, і може використовуватися для перенесення одного або декількох ПБД для цього транспортного каналу. У варіанті здійснення, показаному на Фіг.4В, кадр низхідної лінії зв'язку переносить ПБД ШМК, ПБД ПКК і один або декілька ПБД ПК в сегментах 410, 420 і 430, відповідно. Кадр висхідної лінії зв'язку переносить один або декілька ПБД ЗК і один або декілька ПБД КДД в сегментах 440 і 450, відповідно. Це розміщення може забезпечувати переваги, описані вище (наприклад, зменшені затримки для передачі даних). Інші структури кадру ЧастДР-ЧРК також можуть визначатися і використовуватися для БВБВ-БЛМ-системи, і це знаходиться в рамках об'єму винаходу. Фіг.4С ілюструє варіант здійснення структури 400с кадру ЧастДР-КРК/ЧРК, яка також може використовуватися, якщо низхідна лінія зв'язку і висхідна лінія зв'язку передаються з використанням окремих смуг частот. Дані низхідній лінії зв'язки можуть передаватися в кадрі 404а низхідної лінії зв'язку, і дані висхідній лінії зв'язки можуть передаватися в кадрі404b висхідної лінії зв'язку. Кадри низхідної лінії зв'язку і висхідної лінії зв'язку можуть бути визначені так, що вони мають однакову тривалість (наприклад, 2мс) і вирівняні на межах кадру. Як показано на Фіг.4С, три транспортних канали низхідної лінії зв'язку передаються одночасно в кадрі низхідної лінії зв'язку, і два транспортних канали висхідної лінії зв'язку передаються одночасно в кадрі висхідної лінії зв'язку. Для КРК транспортні канали для кожної лінії зв'язку «утворюються» за допомогою різних каналоутворювальних кодів, якими можуть бути коди Уолша, ортогональні коди із змінним коефіцієнтом розширення спектра (ОПКР-коди), квазіортогональні функції (КОФ, QOF) і т.п.Для ЧРК транспортним каналам для кожної лінії зв'язку призначаються різні частини смуги частот для лінії зв'язку. Різні значення потужності, що випромінюється, також можуть викори 21 стовуватися для різних транспортних каналів в кожній лінії зв'язку. Інші структури кадру також можуть бути визначені для транспортних каналів низхідної лінії зв'язку і висхідної лінії зв'язку, і це знаходиться в рамках об'єму винаходу. Крім того, можна використовувати різні типи структури кадру для низхідної лінії зв'язку і висхідної лінії зв'язку. Наприклад, основана на ЧРК структура кадру може використовуватися для низхідної лінії зв'язку, і основана на КРК структура кадру може використовуватися для висхідної лінії зв'язку. У одному варіанті здійснення транспортні канали, як описано вище, використовуються для посилки різних типів даних і можуть категоризуватися на дві групи: спільні транспортні канали і виділені транспортні канали. Спільні транспортні канали, в одному варіанті здійснення, можуть включати в себе ШМК, ПКК і КДД. Ці транспортні канали використовуються для посилки даних на численні абонентські термінали або для прийому даних від численних абонентських терміналів. ШМК і ПКК можуть передаватися точкою доступу, використовуючи режим рознесення. На висхідній лінії зв'язку КДД може передаватися абонентськими терміналами, використовуючи режим керування положенням головної пелюстки діаграми спрямованості антени (якщо підтримується абонентським терміналом). ШМК може працювати на відомій фіксованій швидкості передачі, так що абонентські термінали можуть приймати і обробляти ШМК без якої-небудь додаткової інформації. Як більш детально описано нижче, ПКК підтримує численні швидкості передачі, забезпечуючи більш високу ефективність. Кожна «швидкість передачі» або «набір швидкостей передачі» може бути асоційований з конкретною швидкістю кодування (або схемою кодування) і конкретною схемою модуляції. Виділені транспортні канали, в одному варіанті здійснення, включають в себе ПК і ЗК. Ці транспортні канали звичайно використовуються для посилки специфічних для конкретного абонента даних на конкретні абонентські термінали або за допомогою їх. ПК і ЗК можуть бути динамічно розподілені абонентським терміналам за потребою і коли доступні. ПК також може використовуватися в широкомовному режимі для посилки службових даних, повідомлень пошукового виклику і широкомовних повідомлень на абонентські термінали. Взагалі кажучи, службові дані, повідомлення пошукового виклику і широкомовні повідомлення передаються до яких-небудь специфічних для конкретного абонента даних по ПК. Фіг.5 ілюструє зразкову передачу по ШМК, ПКК, ПК, ЗК і КДД на основі структури 400а кадру ЧасДР-ЧРК. У даному варіанті здійснення один ПБД 510 ШМК і одному ПБД 520 ПКК передаються в сегменті 410 ШМК і сегменті 420 ПКК, відповідно. 86218 22 Сегмент 430 ПК може використовуватися для посилки одного або декількох ПБД 530 ПК, кожний з яких може бути призначений для заданого абонентського термінала або численних абонентських терміналів. Аналогічно, один або декілька ПБД 540 ЗК можуть посилатися одним або декількома абонентськими терміналами в сегменті 440 ЗК. Початок кожного ПБД ПК/ЗК вказується зміщенням ПК/ЗК від кінця попереднього сегмента. Декілька ПБД 550 КДД можуть посилатися в сегменті 450 КДД декількома абонентськими терміналами для доступу до системи і/або посилки коротких повідомлень. У одному варіанті здійснення ШМК використовується точкою доступу для передачі маякового пілот-сигналу, БВБВ-пілот-сигналу і параметрів системи на абонентські термінали. Маяковий пілот-сигнал використовується абонентськими терміналами для отримання часових характеристик і частоти системи. БВБВ-пілот-сигнал використовується абонентськими терміналами для оцінки БВБВ-каналу, утвореного антенами точки доступу і їх власними антенами. Параметри системи задають різні атрибути передач низхідної лінії зв'язку і висхідної лінії зв'язку. Наприклад, оскільки тривалість сегментів ПКК, ПК, КДД і ЗК є змінною, параметри системи, які задають довжину кожного з цих сегментів для поточного кадру ЧасДР, посилаються в ШМК. Фіг.6А ілюструє варіант здійснення ПБД 410 ШМК. У даному варіанті здійснення ПБД 410 ШМК включає в себе частину 510 преамбули і частину 516 повідомлення. Частина 510 преамбули додатково включає в себе частину 512 маякового пілотсигналу і частину 514 БВБВ-пілот-сигналу. Частина 512 переносить маяковий пілота-сигнал і має фіксовану тривалість ТCP=8мкс. Частина 514 переносить БВБВ-пілот-сигнал і має фіксовану тривалість ТМР=32мкс. Частина 516 переносить ШМКповідомлення і має фіксовану тривалість ТВМ=40мкс. Преамбула може використовуватися для посилки одного або декількох типів пілотсигналу і/або іншої інформації. Маяковий пілотсигнал містить специфічний набір символів модуляції, який передається зі всіх передавальних антен. БВБВ-пілот-сигнал містить специфічний набір символів модуляції, який передається зі всіх передавальних антен з різними ортогональними кодами, які потім дозволяють приймачам відновлювати пілота-сигнал, що передається з кожної антени. Різні набори символів модуляції можуть використовуватися для маякового пілот-сигналу і БВБВпілот-сигналу. У одному варіанті здійснення ШМКповідомлення переносить інформацію про конфігурацію системи. У таблиці 5 перераховуються різні поля для зразкового формату ШМКповідомлення. 23 86218 24 Таблиця 5 ШМК-повідомлення Поля/назва параметрів Лічильник кадрів Ідентифікатор (ЇМ) мережі ІМ ТД Рівень Тх ТД Рівень Rx ТД Довжина ПКК Швидкість передачі ПКК Довжина ПК Довжина ЗК Довжина КДД Розмір слоту КДД Захисний інтервал КДД Тривалість циклічного префікса Довжина (біти) 4 10 6 4 3 6 2 9 9 5 2 2 1 Біт пошукового виклику 1 Біт широкомовлення 1 Біт підтвердження прийому КДД 1 Циклічний надмірний код (ЦНК) Хвостові біти Зарезервовано 16 6 32 Опис Лічильник кадрів ЧасДР Ідентифікатор (ЇМ) мережі ЇМ точки доступу Рівень передачі точки доступу Рівень прийому точки доступу Тривалість ПКК (в одиницях ОЧРК-символів) Швидкість передачі фізичного рівня ПКК Тривалість ПК (в одиницях ОЧРК-символів) Тривалість ЗК (в одиницях ОЧРК-символів) Тривалість КДД (в одиницях часових інтервалів КДД) Тривалість кожного слоту КДД (в одиницях ОЧРК-символів) Захисний інтервал в кінці КДД Тривалість циклічного префікса «0»= послане повідомлення пошукового виклику по ПК «1»= не послане повідомлення пошукового виклику «0»= послане широкомовне повідомлення по ПК «1»= не послане широкомовне повідомлення «0»= послане підтвердження прийому КДД по ПК «1» - не послане підтвердження прийому КДД Значення ЦНК для ШМК-повідомлення Хвостові біти для згорткового кодера Зарезервовано для майбутнього використання Значення Лічильника кадрів може використовуватися для синхронізації різних процесів на точці доступу і на абонентських терміналах (наприклад, пілот-сигнал, скремблюючі коди, код маскування і т.п.). Лічильник кадрів може бути реалізований за допомогою 4-бітового лічильника, який циклічно повертається від кінця до початку. Цей лічильник отримує приріст на початку кожного кадру ЧасДР, і значення лічильника включається в поле Лічильник кадру. Поле IМ мережі вказує ідентифікатор (1М) мережі, до якої належить точка доступу. Поле IМ ТД вказує IМ точки доступу в IМ мережі. Поля Рівень Тх ТД і Рівень Rx ТД вказують рівень максимальної потужності, що випромінюється, і рівень необхідної потужності, що приймається, в точці доступу, відповідно. Рівень необхідної потужності, що приймається, може використовуватися абонентським терміналом для визначення початкової потужності висхідної лінії зв'язку, що випромінюється. Поля Довжина ПКК, Довжина ПК і Довжина ЗК вказують довжини сегментів ПКК, ПК і ЗК, відповідно, для поточного кадру ЧасДР. У одному варіанті здійснення довжини цих сегментів задаються в одиницях ОЧРК-символів. Тривалість ОЧРКсимволу для ШМК може бути фіксованою зі значенням 4,0мкс. Тривалість ОЧРК-символу для всіх інших транспортних каналів (наприклад, ПКК, ПК, КДД і ЗК) є змінною і залежить від вибраного циклічного префікса, який задається полем Тривалість циклічного префікса. Поле Швидкість передачі ПКК вказує швидкість передачі, що використовується для ПКК для поточного кадру ЧасДР. Поле Довжина КДД вказує довжину сегмента КДД, яка задається в одиницях слотів КДД. Тривалість кожного слоту КДД задається полемРозмір слоту КДД в одиницях ОЧРК-символів. Поле Захи сний інтервал КДД вказує величину періоду часу між останнім слотом КДД і початком сегмента ШМК для наступного кадру ЧасДР. Біт пошукового виклику і Біт широкомовлення вказують, чи посилаються чи ні повідомлення пошукового виклику і широкомовні повідомлення, відповідно, по ПК в поточному кадрі ЧасДР. Ці два біти можуть встановлюватися незалежно для кожного кадру ЧасДР. Біт підтвердження прийому КДД вказує, чи посилаються чи ні підтвердження прийому для ПБД, посланих по КДД в попередніх кадрах ЧасДР, по ПКК в поточному кадрі ЧасДР. Поле ЦНК включає в себе значення ЦНК для всього ШМК-повідомлення. Це значення ЦНК може використовуватися абонентськими терміналами для визначення того, чи правильно або з помилкою декодується ШМК-повідомлення, що приймається. Поле Хвостові біти включає в себе групу нулів, що використовуються для скидання згорткового кодера у відомий стан в кінці ШМКповідомлення. Як показано в таблиці 5, ШМК-повідомлення включає в себе в сумі 120 бітів. Ці 120 бітів можуть передаватися за допомогою 10 ОЧРК-символів. У таблиці 5 показаний один варіант здійснення формату для ШМК-повідомлення. Інші формати ШМКповідомлення з меншою кількістю полів, додатковими і/або іншими полями також можуть визначатися і використовуватися, і це знаходиться в рамках винаходу. У одному варіанті здійснення точка доступу може розподіляти ресурси для ПК і ЗК на покадровій основі. ПКК використовується точкою доступу для передачі інформації про розподіл ресурсів для ПК і ЗК (наприклад, призначення каналів). Фіг.6 ілюструє варіант здійснення ПБД 420 ПКК. У даному варіанті здійснення ПБД ПКК включає в себе тільки частину 520 для ПКК 25 86218 повідомлення. ПКК-повідомлення має змінну тривалість, яка може змінюватися від кадру до кадру в залежності від величини інформації планування, переносимої по ПКК для цього кадру. Тривалість ПКК-повідомлення складає парну кількість ОЧРКсимволів і задається полем Довжина ПКК в ШМКповідомленні. Тривалість повідомлень, що посилаються з використанням режиму рознесення (наприклад, ШМК- і ПКК-повідомлення) задається парною кількістю ОЧРК-символів, оскільки режим рознесення передає ОЧРК-символи парами. У одному варіанті здійснення ПКК може передаватися з використанням чотирьох можливих швидкостей передачі. Конкретна швидкість передачі, що використовується для ПБД ПКК в кожному 26 кадрі ЧасДР, вказується полем Фізичний режим ПКК в ШМК-повідомленні. Кожна швидкість передачі ПКК відповідає конкретній швидкості кодування і конкретній схемі модуляції і додатково асоційована з конкретним режимом передачі. ПКК-повідомлення може включати в себе нуль, один або численні інформаційні елементи (IE, IE). Кожний інформаційний елемент може бути асоційований із заданим абонентським терміналом і може використовуватися для надання інформації, яка вказує призначення ресурсів ПК/ЗК для цього абонентського термінала. У таблиці 6 перераховуються різні поля для зразкового формату ПКК-повідомлення. Таблиця 6 ПКК повідомлення Поля/назва параметрів Довжина (біти) Опис К_ІЕ 6 Кількість IE, включених в ПКК-повідомлення К_IE інформаційних елементів, причому кожний включає в себе: Тип IE 4 Тип IE ІМ КДС 10 IМ, призначений абонентському терміналу Поля керування 48 або 72 Поля Керування для призначення каналів Біти заповнення для отримання парної кількості ОЧРК-символів Біти заповнення Змінна в ПКК-повідомленні ЦНК 16 Значення ЦНК для ПКК-повідомлення Хвостові біти 6 Хвостові біти для згорткового кодера Поле К_ІЕ вказує кількість інформаційних елементів, включених в ПКК-повідомлення, що посилається в поточному кадрі ЧасДР. Для кожного інформаційного елемента (IE), включеного в ПКК-повідомлення, поле Тип IE вказує конкретний тип цього IE. Визначаються різні типи IE для використання з метою розподілу ресурсів для різних типів передач, як описано нижче. Поле IМ КДС ідентифікує конкретний абонентський термінал, для якого призначений інформаційний елемент. Кожний абонентський термінал реєструється на точці доступу на початку сеансу зв'язку і йому призначається унікальний IМ КДС точкою доступу. Цей IМ КДС використовується для ідентифікації абонентського термінала під час сеансу. Поля Керування використовуються для передачі інформації про призначення каналів для абонентського термінала і детально описуються нижче. Поле Біти заповнення включає в себе достатню кількість бітів заповнення, так щоб загальна довжина ПКК-повідомлення складала парну кількість ОЧРК-символів. Поле ЦНК ПКК включає в себе значення ЦНК, яке може використовуватися абонентськими терміналами для визначення того, чи правильно або з помилкою декодується ПККповідомлення, що приймається. Поле Хвостові біти включає в себе нулі, що використовуються для скидання згорткового кодера у відомий стан в кінці ПКК-повідомлення. Деякі з цих полів більш детально описуються нижче. Декілька режимів передачі підтримується БВБВ-БЛМ-системою для ПК і ЗК, як вказане в таблиці 1. Крім того, абонентський термінал може бути активним або очікуючим під час з'єднання. Таким чином, визначається декілька типів IE для використання при розподілі ресурсів ПК/ЗК для різних типів передач. У таблиці 7 перераховується зразковий набір типів IE. Таблиця 7 Типи ΙΕ ΠΚΚ 0 Розмір IE (біти) 48 1 72 2 48 3 48 Тип IE 4 5-15 Тип IE Режим рознесення Опис Тільки режим рознесення Режим просторового мультиплексування служби Режим просторового мультиплексування із змінною швидкістю передачі Стан очікування служби із змінною швидкістю Режим очікування передачі Підтвердження прийому КДД Підтвердження прийому КДД режим рознесення Режим керування положенням головної пелюс- Режим керування положенням головної пелюсттки діаграми спрямованості антени ки діаграми спрямованості антени Зарезервовано Зарезервовано для майбутнього використання 27 86218 Для типів 0, 1 і 4 IE ресурси розподіляються конкретному абонентському терміналу як для ПК, так і для ЗК (тобто парами каналів). Для типу 2 IE мінімальні ресурси розподіляються абонентському терміналу на ПК і ЗК для збереження найостаннішої оцінки лінії зв'язку. Зразковий формат для кожного типу IE описується нижче. Взагалі кажучи, швидкості передачі і тривалості для ПК і ЗК можуть призначатися абонентським терміналам незалежно. Типи 0 і 4 IE використовуються для розподілу ресурсів ПК/ЗК для режимів рознесення і керуван 28 ня положенням головної пелюстки діаграми спрямованості антени, відповідно. Для служб з фіксованою низькою швидкістю передачі даних (наприклад, мова) швидкість передачі даних залишається фіксованою в продовженні виклику. Для служб із змінною швидкістю передачі даних швидкість передачі даних може вибиратися незалежно для ПК і ЗК. ΙΕ ΠΚΚ вказує розташування ПБД ПК і ЗК, призначену абонентському терміналу. У таблиці 8 перераховуються різні поля зразкового інформаційного елемента Типу 0 і 4 IE. Таблиця 8 Тип 0 і 4 ΙΕ ΠΚΚ Поля/назва параметрів Довжина (біти) Тип IE 4 ІМКДС 10 Зміщення ПК 9 Тип преамбули ПК 2 Швидкість передачі ПК 4 Зміщення ЗК 9 Тип преамбули ЗК 2 Швидкість передачі ЗК 4 Регулювання часових характерис2 тик ЗК Керування потужністю ЗК 2 Опис Тип IE Часовий ЇМ, призначений абонентському терміналу Зміщення ПК від початку кадру ЧасДР (в ОЧРК-символах) Розмір преамбули ПК (в ОЧРК-символах) Швидкість передачі для ПК Зміщення ЗК від початку кадру ЧасДР (в ОЧРК-символах) Розмір преамбули ЗК (в ОЧРК-символах) Швидкість передачі для ЗК Параметр регулювання часових характеристик для ЗК Біти керування потужністю для ЗК Поля Зміщення ПК і ЗК вказують часове зміщення від початку поточного кадру ЧасДР до початку ПБД ПК і ЗК, відповідно, призначених інформаційним елементом. Поля Швидкість передачі ПК і ЗК вказують швидкості передачі для ПК і ЗК, відповідно. Поля Тип преамбули ПК і ЗК вказують розмір преамбули в ПБД ПК і ЗК, відповідно. У таблиці 9 перераховуються значення для полів Тип преамбули ПК і ЗК і пов'язані з ними розміри преамбул. Таблиця 9 Тип преамбули Тип 0 1 2 3 Біти 00 01 10 11 Поле Регулювання часових характеристик ЗК включає в себе два біти, що використовуються для регулювання часових характеристик передачі висхідної лінії зв'язку від абонентського термінала, ідентифікованого полем IМ КДС. Це регулювання часових характеристик використовується для зни Розмір преамбули 0 ОЧРК-символів 1 ОЧРК-символ 4 ОЧРК-символу 8 ОЧРК-символів ження перешкод в основаній на ЧасДР структурі кадру, де передачі низхідної лінії зв'язку і висхідної лінії зв'язку дуплексуються з часовим рознесенням каналів. У таблиці 10 перераховуються значення для поля Регулювання часових характеристик ЗК і пов'язані з нею дії. Таблиця 10 Регулювання часових характеристик ЗК Біти 00 01 10 11 Опис Зберегти поточні часові характеристики Просунути часові характеристики передачі висхідної лінії зв'язку на 1 вибірку Затримати часові характеристики передачі висхідної лінії зв'язку на 1 вибірку Не використовується Поле Керування потужністю ЗК включає в себе два біти, що використовуються для регулювання випромінюваної потужності передачі висхідної лінії зв'язку від ідентифікованого абонентського термінала. Це керування потужністю використовується для зниження перешкод по висхідній лінії зв'язку. У 29 86218 таблиці 11 перераховуються значення для поля 30 Керування потужністю ЗК і пов'язані з ними дії. Таблиця 11 Керування потужністю ЗК Біти 00 01 10 11 Опис Зберегти поточну випромінювану потужність Збільшити випромінювану потужність висхідної лінії зв'язку на δ дБ, де δ являє собою параметр системи. Зменшити випромінюванупотужність висхідної лінії зв'язку на δ дБ, де δ являє собою параметр системи. Не використовується Призначення каналів для ідентифікованого абонентського термінала може забезпечуватися різним чином. У одному варіанті здійснення абонентському терміналу призначаються ресурси ПК/ЗК тільки для поточного кадру ЧасДР. У іншому варіанті здійснення ресурси ПК/ЗК призначаються терміналу для кожного кадру ЧасДР, поки це призначення не буде відміненим. У ще одному варіанті здійснення ресурси ПК/ЗК призначаються абонентському терміналу для кожного n-го кадру ЧасДР, що згадується як планування кадрів, «що прорі джується», ЧасДР. Різні типи призначення можуть вказуватися полем Тип призначення в інформаційному елементі ПКК. Тип 1 IE використовується для розподілу ресурсів ПК/ЗК абонентським терміналам з використанням режиму просторового мультиплексування. Швидкість передачі для цих абонентських терміналів є змінною і може вибиратися незалежно для ПК і ЗК, У таблиці 12 перераховуються різні поля зразкового інформаційного елемента типу 1 IE. Таблиця 12 Тип 1 IЕ ПКК Поля/назва параметрів Довжина (біти) Тип IE 4 ІМКДС 10 Зміщення ПК 9 Тип преамбули ПК 2 Швидкість передачі просторового 4 каналу 1 ПК Швидкість передачі просторового 4 каналу 2 ПК Швидкість передачі просторового 4 каналу 3 ПК Швидкість передачі просторового 4 каналу 4 ПК Зміщення ЗК 9 Тип преамбули ЗК 2 Швидкість передачі просторового 4 каналу 1 ЗК Швидкість передачі просторового 4 каналу 2 ЗК Швидкість передачі просторового 4 каналу 3 ЗК Швидкість передачі просторового 4 каналу 4 ЗК Регулювання часових характерис2 тик ЗК Зарезервовано 2 Опис Тип IE Часовий 1М, призначений абонентському терміналу Зміщення ПК від кінця ПКК (в ОЧРК-символах) Розмір преамбули ПК (в ОЧРК-символах) Швидкість передачі для ПК для просторового каналу 1 Швидкість передачі для ПК для просторового каналу 2 Швидкість передачі для ПК для просторового каналу 3 Швидкість передачі для ПК для просторового каналу 4 Зміщення ЗК від кінця ПК (в ОЧРК-символах) Розмір преамбули ЗК (в ОЧРК-символах) Швидкість передачі для ЗК для просторового каналу 1 Швидкість передачі для ЗК для просторового каналу 2 Швидкість передачі для ЗК для просторового каналу 3 Швидкість передачі для ЗК для просторового каналу 4 Параметр регулювання часових характеристик для ЗК Зарезервовано для майбутнього використання Для типу 1 IE швидкість передачі для кожного просторового каналу може вибиратися незалежно на ПК і ЗК. Інтерпретація швидкостей передачі для режиму просторового мультиплексування є загальною в тому, що вона може задавати швидкість передачі на кожний просторовий канал (наприклад, для до чотирьох просторових каналів для варіанту здійснення, показаного в таблиці 12). Швидкість передачі задається на кожну власну моду, якщо передавач виконує просторову обробку для передачі даних по власних модах. Швид кість передачі задається на кожну антену, якщо передавач просто передає дані з передавальних антен, і приймач виконує просторову обробку для ізолювання і відновлення даних (для режиму просторового мультиплексування без керування). Інформаційний елемент включає в себе швидкості передачі для всіх дозволених просторових каналів і нулі для тих, які не дозволені. Абонентські термінали з менш ніж чотирма передавальними антенами встановлюють в нуль невикористовувані поля Швидкість передачі просторового каналу 31 86218 ПК/ЗК. Оскільки точка доступу оснащена чотирма передавальними/приймальними антенами, абонентські термінали з більш ніж чотирма передавальними антенами можуть їх використовувати для передачі до чотирьох незалежних потоків даних. Тип 2 IE використовується для надання керуючої інформації для абонентських терміналів, які працюють в стані Очікування. У одному варіанті 32 здійснення, коли абонентський термінал знаходиться в стані Очікування, вектори керування, що використовуються точкою доступу і абонентським терміналом для просторової обробки, постійно оновлюються, так що передача даних може починатися швидко, якщо і коли вона поновлюється. У таблиці 13 перераховуються різні поля зразкового інформаційного елемента типу 2 IE. Таблиця 13 Тип 2 ІЕ ПКК Поля/назва параметрів Тип IE ІМКДС Зміщення ПК Тип преамбули ПК Зміщення ЗК Тип преамбули ЗК Зарезервовано Довжина (біти) 4 10 9 2 9 2 12 Опис Тип IE Часовий ЇМ, призначений абонентському терміналу Зміщення ПК від кінця ПКК (в ОЧРК-символах) Розмір преамбули ПК (в ОЧРК-символах) Зміщення ЗК від кінця ПК (в ОЧРК-символах) Розмір преамбули ЗК (в ОЧРК-символах) Зарезервовано для майбутнього використання Тип 3 IE використовується для надання швидкого підтвердження прийому для абонентських терміналів, що виконують спробу доступу до системи по КДД. Для отримання доступу до системи або посилки короткого повідомлення на точку доступу абонентський термінал може передавати ПБД КДД по висхідній лінії зв'язку. Після посилки абонентським терміналом ПБД КДД він виконує моніторинг у відношеннях ШМК з метою визначення того, чи встановлений Біт підтвердження прийому КДД. Цей біт встановлюється точкою доступу, якщо який-небудь абонентський термінал успішно здійснив доступ до системи, і підтвердження прийому посилається щонайменше одному абонентському терміналу по ПКК. Якщо цей біт встановлений, тоді абонентський термінал обробляє ПКК відносно підтвердження прийому, посланого по ПКК. Інформаційні елементи Типу 3 IE посилаються, якщо точка доступу хоче підтвердити, що вона правильно декодувала ПБД КДД від абонентських терміналів без призначення ресурсів. У таблиці 14 перераховуються різні поля зразкового інформаційного елемента Типу 3 IE. Таблиця 14 Тип 3 IE ПКК Поля/назва параметрів Тип IE ІМКДС Зарезервовано Довжина (біти) 4 10 34 Опис Тип IE Часовий ІМ, призначений абонентському терміналу Зарезервовано для майбутнього використання Один або численні типи підтвердження прийому можуть бути визначені і послані по ПКК. Наприклад, може бути визначене швидке підтвердження прийому і основане на призначенні підтвердження прийому. Швидке підтвердження прийому може використовуватися для простого підтвердження того, що ПБД КДД був прийнятий точкою доступу, але абонентському терміналу не були призначені ресурси ПК/ЗК. Основане на призначенні підтвердження прийому включає в себе призначення для ПК і/або ЗК для поточного кадру ЧасДР. Для транспортних каналів підтримуються декілька різних швидкостей передачі. Кожна швидкість передачі асоційована з конкретною швидкістю кодування і конкретною схемою модуляції, які разом мають результатом конкретну спектральну ефективність (або швидкість передачі даних). У таблиці 15 перераховуються різні швидкості передачі, що підтримуються системою. Таблиця 15 Слово швидкості передачі 0000 0001 0010 0011 0100 0101 0110 0111 1000 Спектральна ефективність (біт/с/Гц) 0,0 0,25 0,5 1,0 1,5 2,0 2,5 3,0 3,5 Швидкість кодування 1/4 1/2 1/2 3/4 1/2 5/8 3/4 7/12 Схема модуляції вимкн. ДФМн ДФМн КФМн КФМн 16-КАМ 16-КАМ 16-КАМ 64-КАМ Інформаційні біти/ОЧРК символ 12 24 48 72 96 120 144 168 Кодові біти/ОЧРК символ 48 48 96 96 192 192 192 288 33 86218 34 Продовження таблиці 15 1001 1010 1011 1100 1101 1110 1111 4,0 4,5 5,0 5,5 6,0 6,5 7,0 2/3 3/4 5/6 11/16 3/4 13/16 7/8 64-КАМ 64-КАМ 64-КАМ 256-КАМ 256-КАМ 256-КАМ 256-КАМ 192 216 240 264 288 312 336 288 288 288 384 384 384 384 (де ДФМн - двопозиційна фазова маніпуляція; КФМн - квадратурна фазова маніпуляція; 16-КАМ - 16-позиційна квадратурна амплітудна модуляція; 64-КАМ -64-позиційна квадратурна амплітудна модуляція; 256-КАМ - 256-позиційна квадратурна амплітудна модуляція). Хоч структура каналу ПКК, як описано вище, може працювати на різних швидкостях передачі даних, ця структура може не бути ефективною, оскільки швидкість передачі, що використовується на ПКК, визначається або обмежується абонентом найгіршого випадку в системі (наприклад, абонентом, який працює на найнижчій швидкості передачі даних). Наприклад, якщо один з абонентів може тільки приймати і декодувати інформацію на ПКК з низькою швидкістю передачі, яка дорівнює 0,25біт/с/Гц, це впливає несприятливим чином на інших абонентів в системі, навіть якщо вони можуть працювати при більш високих швидкостях передачі даних. Це тому, що швидкість передачі, що використовується в структурі ПКК, буде обмежуватися швидкістю передачі абонента найгіршого випадку, яка становить 0,25біт/с/Гц. Таким чином, робочі характеристики і ефективність ПКК можуть знижуватися одним абонентом. Як більш детально описано нижче, даний винахід передбачає нову і більш ефективну структуру каналу ПКК, яка може використовуватися для адаптації до різних абонентів, працюючих на різних швидкостях передачі даних. У одному варіанті здійснення нова структура ПКК, також що згадується як багаторівнева структура каналу керування або розділена структура каналу керування в даному документі, містить численні канали керування (наприклад, 4 окремих канали керування). Кожний з цих окремих каналів керування, який також називається підканалом керування або підканалом ПКК в даному документі, може працювати на одній з численних швидкостей передачі службових даних (наприклад, на одній або чотирьох різних швидкостях передачі даних, як згадано вище). Фіг.7 ілюструє діаграму нової структури ПКК в кадрі КДС ЧасДР відповідно до одного варіанту здійснення винаходу. Для фахівця в даній галузі техніки повинно бути зрозумілим, що, хоч структура кадру ЧасДР-ЧРК використовується в даному прикладі з метою ілюстрації і пояснення, ідеї даного винаходу не обмежуються структурою кадру ЧасДР, але також можуть бути застосовані до різних інших структур кадру різної тривалості (наприклад, ЧастДР-ЧРК і т.п.). Як показано на Фіг.7, кадр КДС ЧасДР розділяється на фазу 701 низхідної лінії зв'язку (яка також називається сегментом низхідної лінії зв'язку) і фазу 751 висхідної лінії зв'язку (яка також називається сегментом висхідної лінії зв'язку). У даному варіанті здійснення фаза низхідної лінії зв'язку додатково ділиться на три сегменти для трьох відповідних транспортних каналів ШМК 710, ПКК 720 і ПК 730. Фаза висхідної лінії зв'язку додатково розділяється на два сегменти для двох відповідних транспортних каналів ЗК 740 і КДД 750. Як показано на Фіг.7, сегмент ПКК ділиться або розділяється на численні окремі сегменти або підканали ПКК, кожний з яких може працювати на заданій швидкості передачі даних. У даному прикладі сегмент ПКК ділиться на чотири підканали ПКК (ПКК_0, ПКК_1, ПКК_2 і ПКК_3). У інших варіантах здійснення винаходу сегмент ПКК може ділитися на іншу кількість підканалів (наприклад, 8 підканалів і т.п.) в залежності від конкретних застосувань або реалізацій винаходу. У одному варіанті здійснення кожний підканал ПКК може бути асоційований з конкретним набором параметрів роботи і обробки (наприклад, швидкість кодування, схема модуляції, ВСШ і т.д.). Наприклад, в таблиці 16 нижче показані швидкості кодування, схема модуляції, ВСШ і т.д., які асоційовані з кожним підканалом ПКК. У даному прикладі, просторовочасове рознесення при передачі (ПЧРП, STTD) використовується для кожного з підканалів, в цьому випадку довжина кожного підканалу являє собою кратне двох ОЧРК-символів. Таблиця 16 Швидкості передачі даних підканалу ПКК (ПЧРП) Підканал ПКК ПКК 0 ПКК 1 ПКК 2 ПКК 3 Ефективність (біт/с/Гц) 0,25 0,5 1 2 Швидкість кодування 0,25 0,5 0,5 0,5 Модуляція ДФМн ДФМн КФМн 16-КАМ Інформаційні біти на ОЧРК-символ ПЧРП 24 48 96 192 Загальне ВСШ для ІПК (імовірності помилки на кадр), що дорівнює 1% -2,0дБ 2,0дБ 5,0дБ 11,0дБ 35 Як показано в таблиці 16, кожний підканал ПКК має окрему робочу точку (наприклад, ВСШ і інші параметри обробки), асоційовану з ним. Абонентський термінал (AT), якому призначений конкретний підканал ПКК (наприклад, ПКК_n при конкретній швидкості передачі), може правильно декодувати всі підканали з більш низькою швидкістю передачі, але не ті, які працюють з більш високими швидкостями передачі. Наприклад, якщо конкретному абонентському терміналу призначений підканал ПКК_2, цей абонентський термінал може декодувати підканали ПКК0 і ΠΚΚ1, оскільки ПКК_0 і ПКК_1 працюють на більш низьких швидкостях передачі. Однак, цей абонентський термінал не може декодувати ПККЗ, оскільки ПКК_3 працює на більш високій швидкості передачі. У одному варіанті здійснення точка доступу (ТД) приймає рішення, за яким підканалу ПКК посилати дані керування на AT, основуючись на різних чинниках або критеріях вибору. Ці різні чинники або вибір можуть включати в себе інформацію про якість лінії зв'язку або робочі умови абонентських терміналів (наприклад, відношення несуча/перешкода (ВНП, С/І), ефект Допплера і т.д.), вимоги якості обслуговування (ЯО, QoS), пов'язані з абонентськими терміналами, і віддання переваги підканалу керування, вказаної абонентськими терміналами, і т.д. Як більш детально указано нижче, абонентські термінали потім роблять спробу декодувати кожний з підканалів ПКК для визначення того, чи були ним розподілені ресурси (наприклад, ресурси каналу ПК/ЗК). Таблиця 17 ілюструє структуру для різних підканалів ПКК відповідно до одного варіанту здійснення даного винаходу. Як показано в таблиці 17, структура підканалу ПКК для підканалу ПКК_0 відрізняється від структури, що використовується для інших підканалів ПКК (ПКК_1, ПКК_2 і ПКК_3). У одному варіанті здійснення поле МАСКА_ПКК в структурі ПКК_0 використовується для вказівки присутності/відсутності підканалів ПКК з більш високими швидкостями передачі в певному порядку. Наприклад, поле МАСКА_ПКК може містити три біти, кожний з яких відповідає конкретному підканалу і використовується для указания того, чи присутній конкретний підканал в порядку: підканал 1 (біт 0 Маски), підканал 2 (біт 1 Маски) і підканал 3 (біт 2 Маски). Відповідний біт Маски підканалу встановлюється на конкретне значення (наприклад, 1) для вказівки присутності відповідного підканалу. Наприклад, якщо значення номера біта 0 Маски (молодший біт Маски) встановлюється в «1», це вказує присутність підканалу ПКК_1. Передбачаються біти заповнення для досягнення парної кількості ОЧРК-символів в кожному підканал і. У одному варіанті здійснення кожний підканал ПКК виконаний з можливістю надання інформації планування для численних абонентських терміналів (наприклад, 32 абоненти). Типи IE, описані вище, можуть використовуватися для підканалів ПКК. 86218 36 Таблиця 17 Структура підканалів ПКК ПКК 0: Маски ПКК Швидкості 0 передачі кількості IE IE швидкості 0 передачі Заповнення 0 ЦНК Хвостові ПКК_1: Швидкості 1 передачі кількості IE IE швидкості 1 передачі Заповнення 0 ЦНК Хвостові ПКК_2: Швидкості 2 передачі кількості IE IE швидкості 2 передачі Заповнення 0 ЦНК Хвостові ПКК_3: Швидкості 3 передачі кількості IE IE швидкості 3 передачі Заповнення 0 ЦНК Хвостові Біти 3 5 16 6 Біти 5 16 6 Біти 5 16 6 Біти 5 16 6 Фіг.8 ілюструє блок-схему послідовності операцій способу 800 відповідно до одного варіанту здійснення даного винаходу. На етапі 810, як описано вище, канал керування ділиться або розділяється на множину підканалів, кожний з яких може працювати на заданій швидкості передачі даних. На етапі 820 керуюча інформація, що включає в себе інформацію про розподіл ресурсів, передається з точки доступу абонентському терміналу по конкретному підканалу з множині підканалів, вибраних для абонентського термінала, основуючись на одному або декількох критеріях вибору, як описано вище. На етапі 830 на абонентському терміналі один або декілька підканалів з множині підканалів декодуються для отримання керуючої інформації (наприклад, призначення каналів), призначеної для абонентського термінала. У одному варіанті здійснення, як більш детально пояснено нижче, процедура декодування, що виконується на абонентському терміналі, починається з підканалу ПКК, який працює на найнижчій швидкості передачі даних (ПКК_0 в даному прикладі), і продовжується доти, поки не буде виконана щонайменше одна з множини умов. Фіг.9 зображає блок-схему послідовності операцій процедури 900 декодування, що виконується абонентським терміналом при декодування нової структури ПКК, відповідно до одного варіанту здійснення даного винаходу. Абонентський термінал починає декодування підканалу ПКК_0. У одному варіанті здійснення декодування вважається успішним, якщо проходить тест ЦНК. Абонентський термінал завершує процес декодування ПКК кожен раз, коли відбувається будь-яка з наступних подій: (і) невиконання правильного декодування підканалу ПКК; 37 (іі) прийом призначення; (ііі) декодування всіх активних підканалів ПКК без прийому призначення. Звертаючись знов до Фіг.9, на етапі 910 процес починається ініціалізацією n в 0. В даному прикладі n являє собою змінну, що використовується для вказівки поточного підканалу ПКК, декодованого на поточній ітерації процесу. На етапі 915 декодується поточний підканал ПКК_n. Наприклад, на першій ітерації ПКК_0 декодується на етапі 915. На етапі 920 визначається, чи проходить тест ЦНК відносно поточного підканалу ПКК_n. Якщо тест ЦНК проходить, процес переходить до етапу 925 для визначення того, чи присутній відповідний IМ КДС, інакше процес переходить на етап 930 для обробки наступного кадру КДС. На етапі 925, якщо присутній відповідний IМ КДС, процес переходить до етапу 940 для отримання інформації про призначення, точкою доступу, що представляється. Інакше, процес переходить до етапу 935 для перевірки того, чи дорівнює n 3. На етапі 935, якщо n дорівнює 3, процес переходить до етапу 945 для ініціалізації поля МАСКА_ПКК для указания того, що були оброблені всі підканали ПКК. Як описано вище, в одному варіанті здійснення поле МАСКА_ПКК в структурі підканалу ПКК_0 містить три біти, кожний з яких використовується для вказівки присутності/відсутності відповідного підканалу ПКК з більш високою швидкістю передачі. Наприклад, перший біт (біт 0 або наймолодший біт) поля МАСКА_ПКК використовується для вказівки присутності/відсутності підканалу 1, другий біт (біт 1 або наступний за старшинством біт) поля МАСКА_ПКК використовується для вказівки присутності/відсутності підканалу 2 і т.д. Процес потім переходить до етапу 950 для визначення того, чи є які-небудь активні підканали ПКК, що залишилися для декодування. Якщо є ще активні підканали ПКК для декодування, процес переходить до етапу 960 для приросту n до наступного активного підканалу ПКК. Інакше, процес переходить до етапу 955 для обробки наступного кадру КДС. Різні вузли БВБВ-БЛМ-системи і різні методи, описані в даному документі, можуть бути реалізовані різними засобами. Наприклад, обробка на точці доступу і абонентському терміналі може бути реалізована апаратними засобами, програмними засобами або їх комбінацією. Для апаратної реалізації обробка може бути реалізована в одній або декількох спеціалізованих інтегральних схемах (спеціалізованих lС), процесорах цифрової обробки сигналів (ПЦОС, DSO), пристроях цифрової обробки сигналів (ПЦОС, DSPD), програмованих логічних пристроях (ПЛП, PLD), програмованих вентильних матрицях (ПВМ, FPGA), процесорах, контролерах, мікроконтролерах, мікропроцесорах, інших електронних блоках, призначених для виконання функцій, описаних в даному документі, або їх комбінації. Для програмної реалізації обробка може бути реалізована за допомогою модулів (наприклад, процедур, функцій і т.п.), які виконують функції, описані в даному документі. Програмні коди мо 86218 38 жуть зберігатися в модулі пам'яті і виконуватися процесором. Модуль пам'яті може бути реалізований всередині процесора або може бути зовнішнім для процесора, в цьому випадку він може бути пов'язаний з процесором з можливістю передачі даних за допомогою різних засобів, що відомо в техніці. Заголовки включені в даний документ для посилання і допомоги при визначенні розташування певних розділів. Ці заголовки не призначені для обмеження об'єму понять, описаних в даному документі під цими заголовками, і ці поняття можуть мати застосовність в інших розділах по всьому опису винаходу. Попередній опис розкритих варіантів здійснення передбачений для того, щоб дати можливість будь-якому фахівцеві в даній галузі техніки виконати або використати даний винахід. Різні модифікації цих варіантів здійснення легко зрозумілі для фахівця в даній галузі техніки, і узагальнені принципи, визначені в даному документі, можуть бути застосовані до інших варіантів здійснення без відступу від суті або об'єму винаходу. Таким чином, даний винахід, як передбачається, не обмежується варіантами здійснення, показаними в даному документі, але повинен відповідати найбільшому об'єму, який узгоджується з принципами і новими відмітними ознаками, описаними в даному документі. Список посилальних позицій 130 Контролер системи 212 Сигналізація 214 Служби передачі даних 216 Служби передачі мови 220 Підрівень КДЛЗ 230 Підрівень КДС 232 Протокол радіолінії (ПРЛ) 240 Фізичний рівень 242 Мультиплексування 801 Початок 810 Розділити канал керування на множину підканалів керування, причому кожний підканал працює на заданій швидкості передачі даних 820 Передати керуючу інформацію від точки доступу на абонентський термінал по конкретному підканалу керування, який вибирається для абонентського термінала, основуючись на одному або декількох критеріях вибору 830 Декодувати на абонентському терміналі один або декілька підканалів для отримання керуючої інформації, призначеної для абонентського термінала 891 Закінчення 910 Ініціалізувати 915 Декодувати ПКК_n 920 ЦНК пройшов? 960 Виконати приріст n до наступного активного ПКК 930, 955 Наступний кадр КДС 925 Присутній IМ КДС? 940 Призначення 945 Ініціалізувати MACКA_ПКК 950 Залишилися активні ПКК? 39 86218 40 41 86218 42 43 86218 44 45 Комп’ютерна верстка Т. Чепелева 86218 Підписне 46 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod and device and machine-readable medium for provision effective structure of a control channel in a wireless communication system
Автори англійськоюWalton J. Rodney, Ketchum John w.
Назва патенту російськоюСпособ и устройство и машиносчитывающий носитель для обеспечения эффективной структуры канала управления в системе беспроводной связи
Автори російськоюУолтон Дж. Родни, Кетчум Джон В.
МПК / Мітки
МПК: H04B 7/26, H04L 27/26, H04L 12/28, H04L 1/02, H04L 12/56, H04W 88/00, H04L 1/00
Мітки: зв'язку, каналу, структури, керування, безпровідного, машинозчитуваний, забезпечення, системі, ефективно, пристрій, спосіб, носій
