Спосіб та пристрій для передачі та прийому пакетних даних та інформації керування mbms

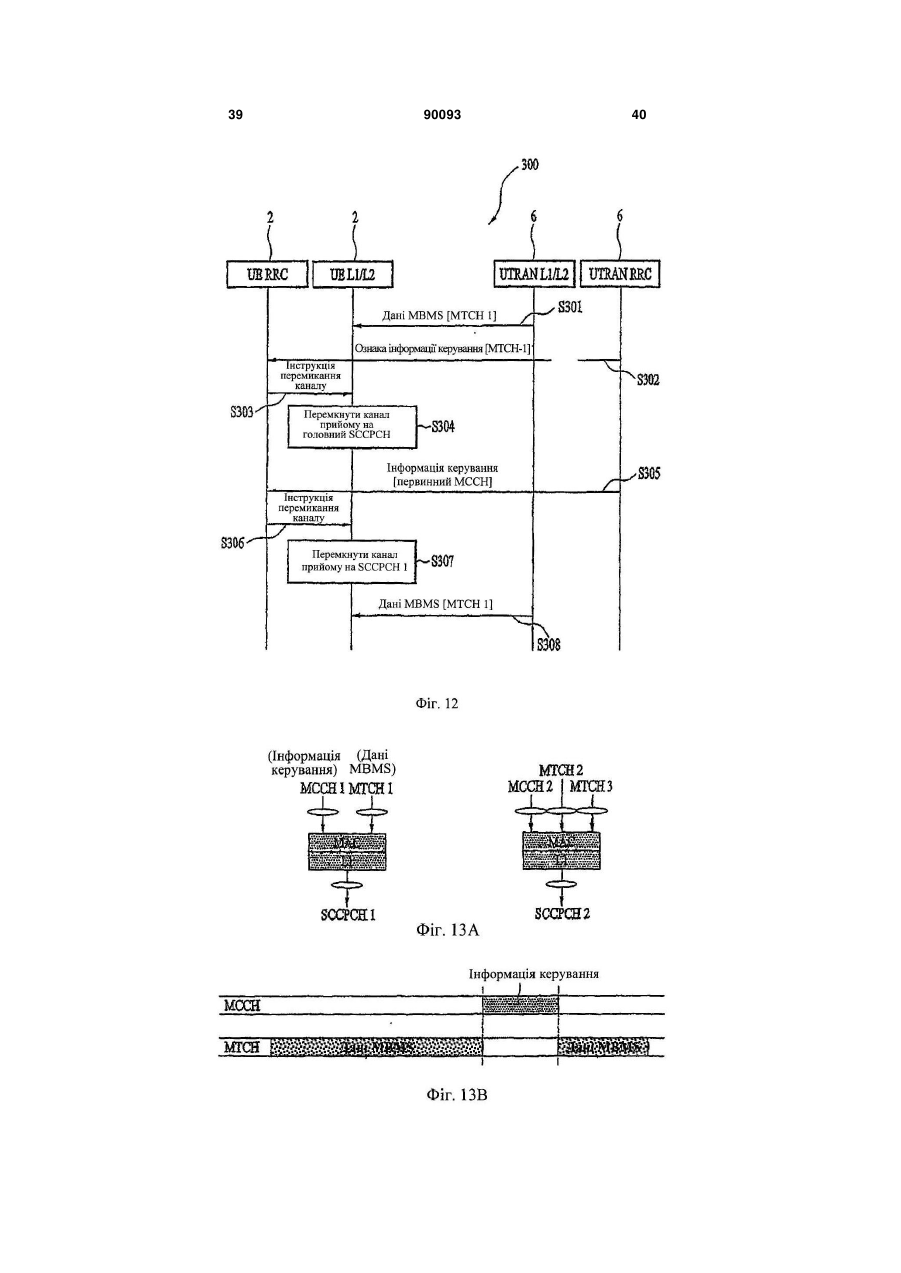

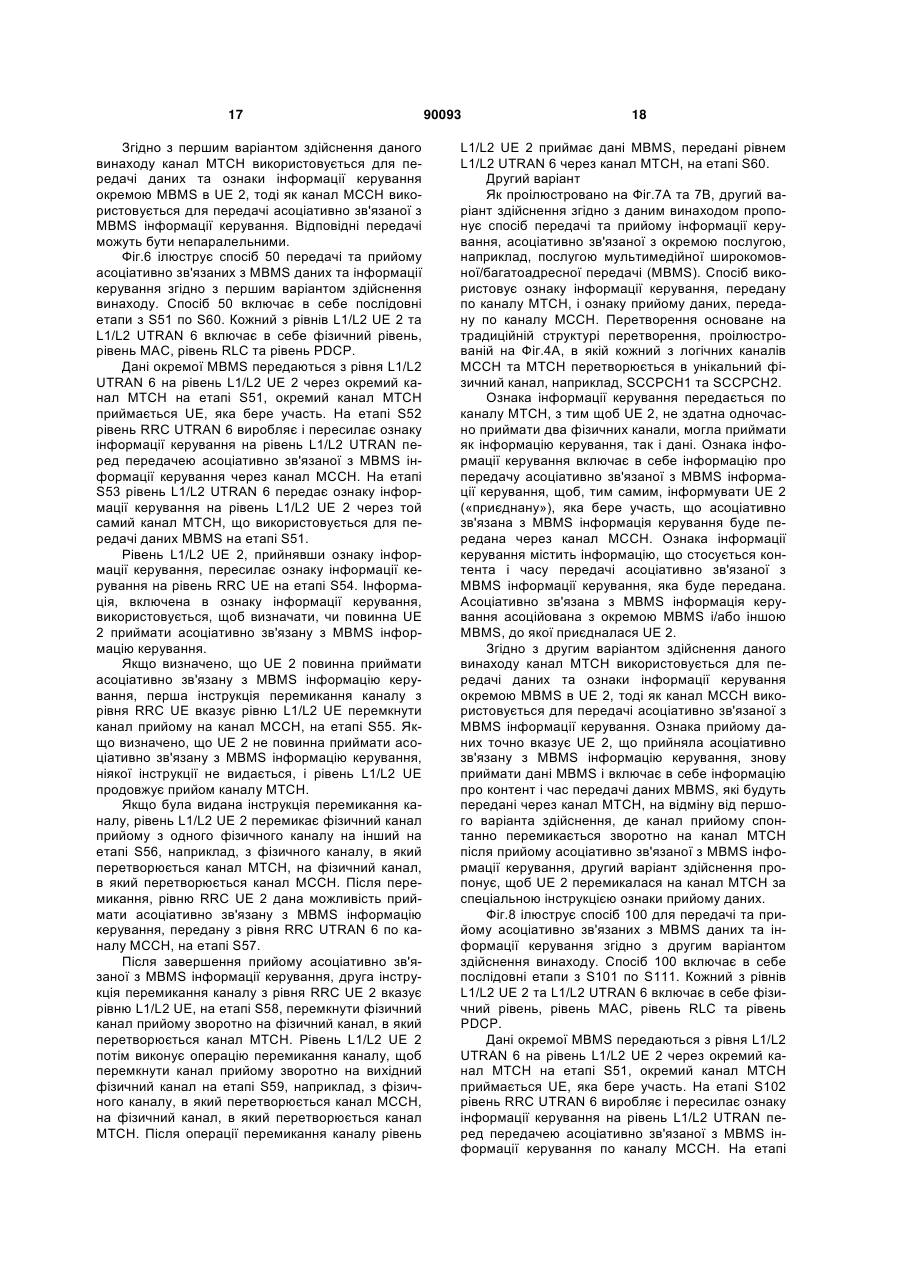

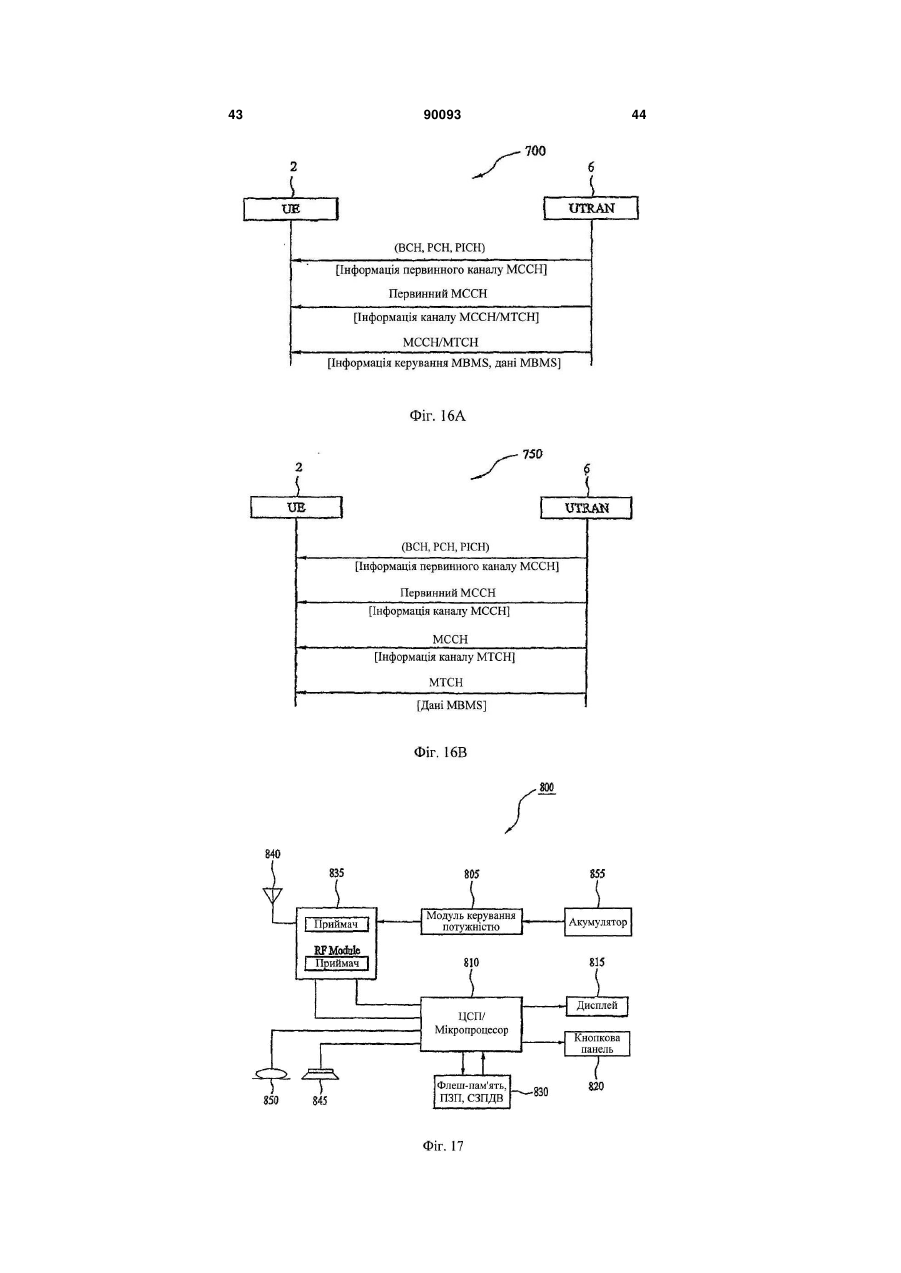

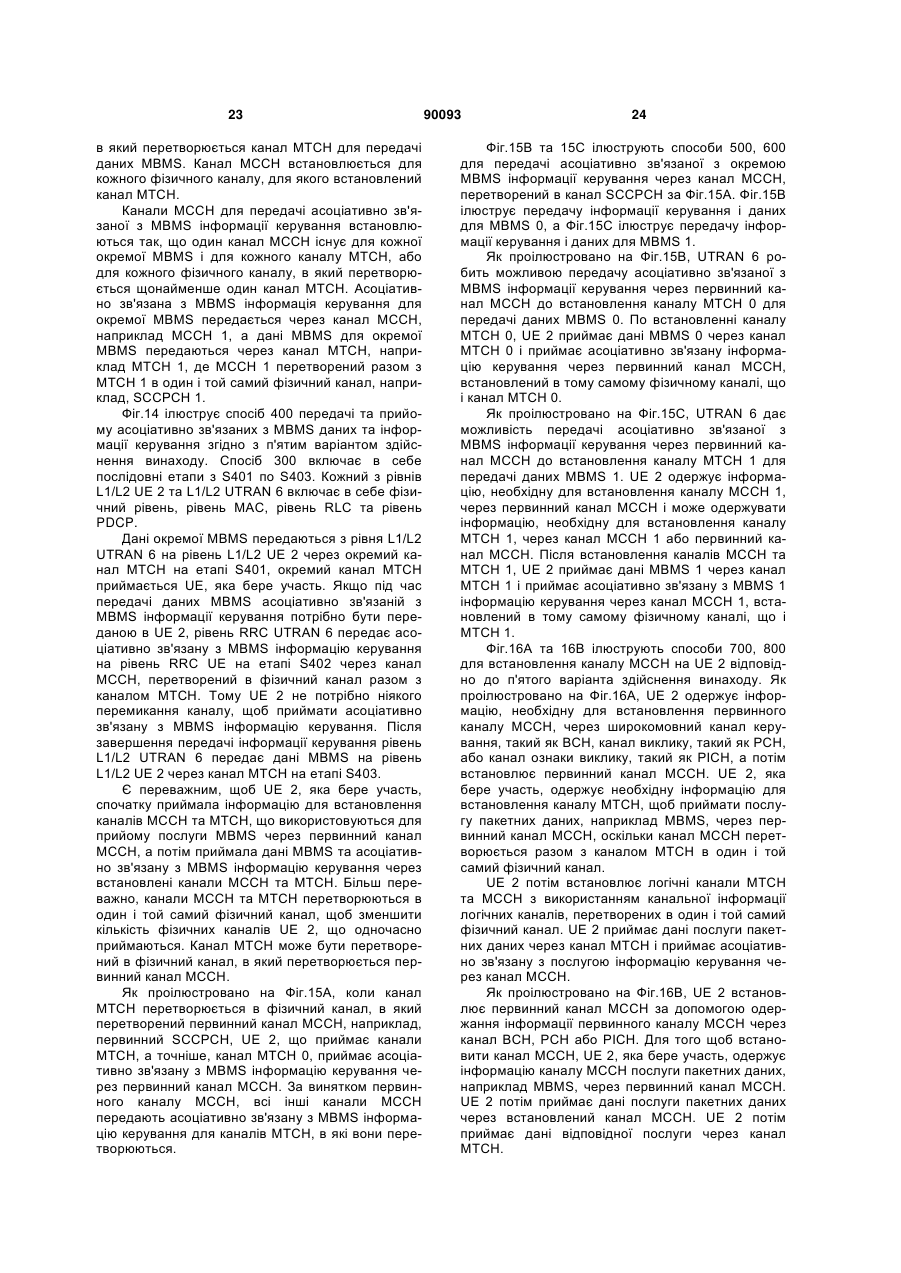

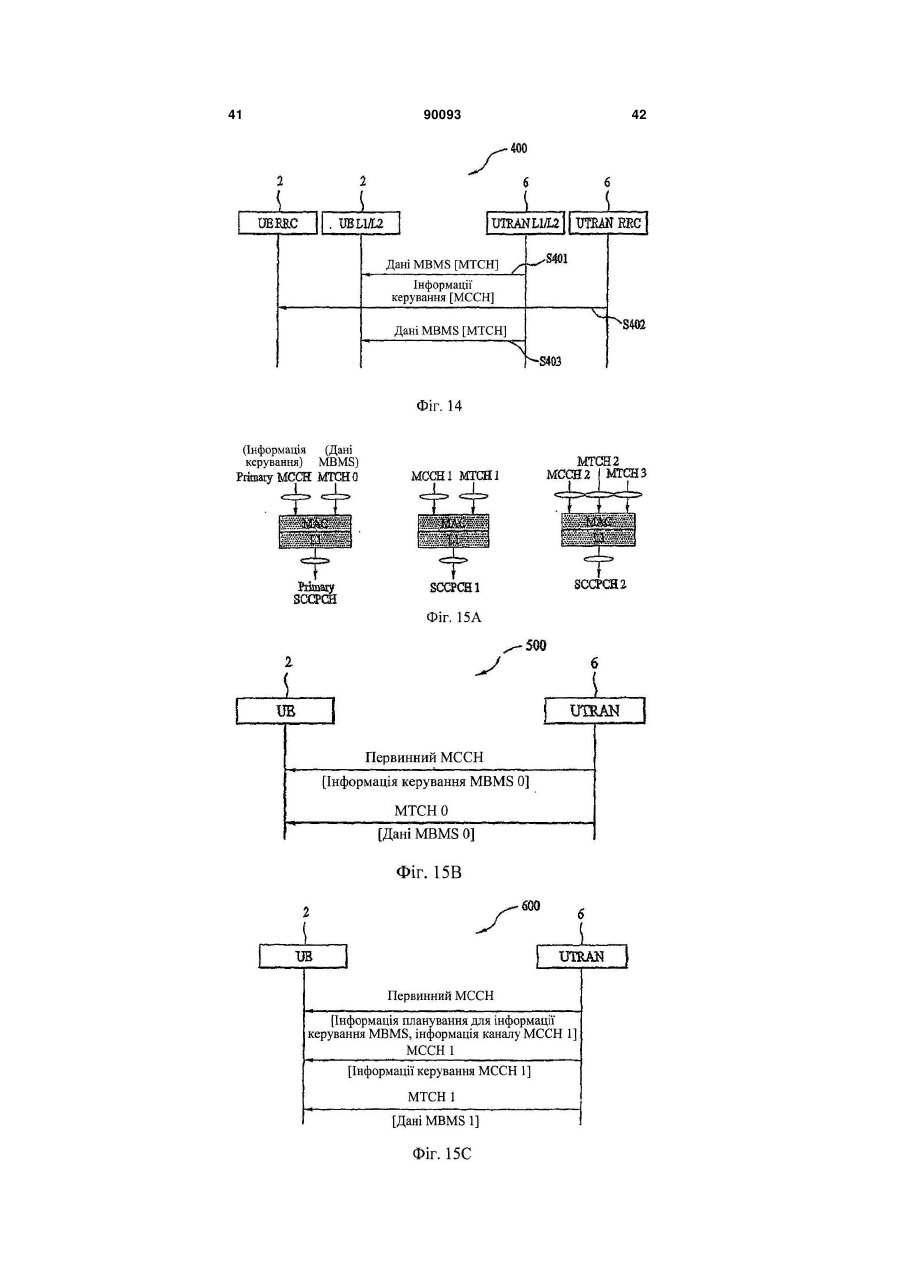

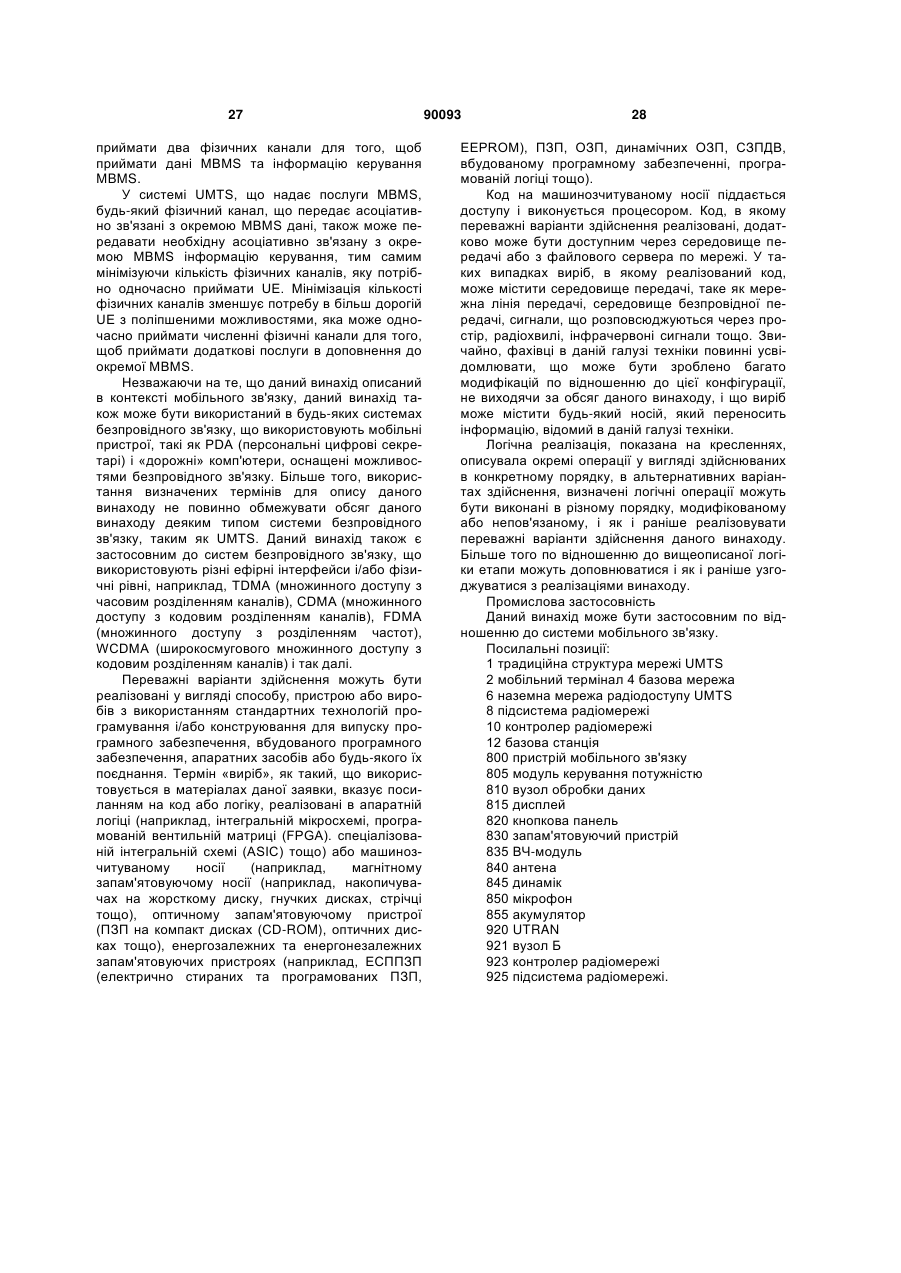

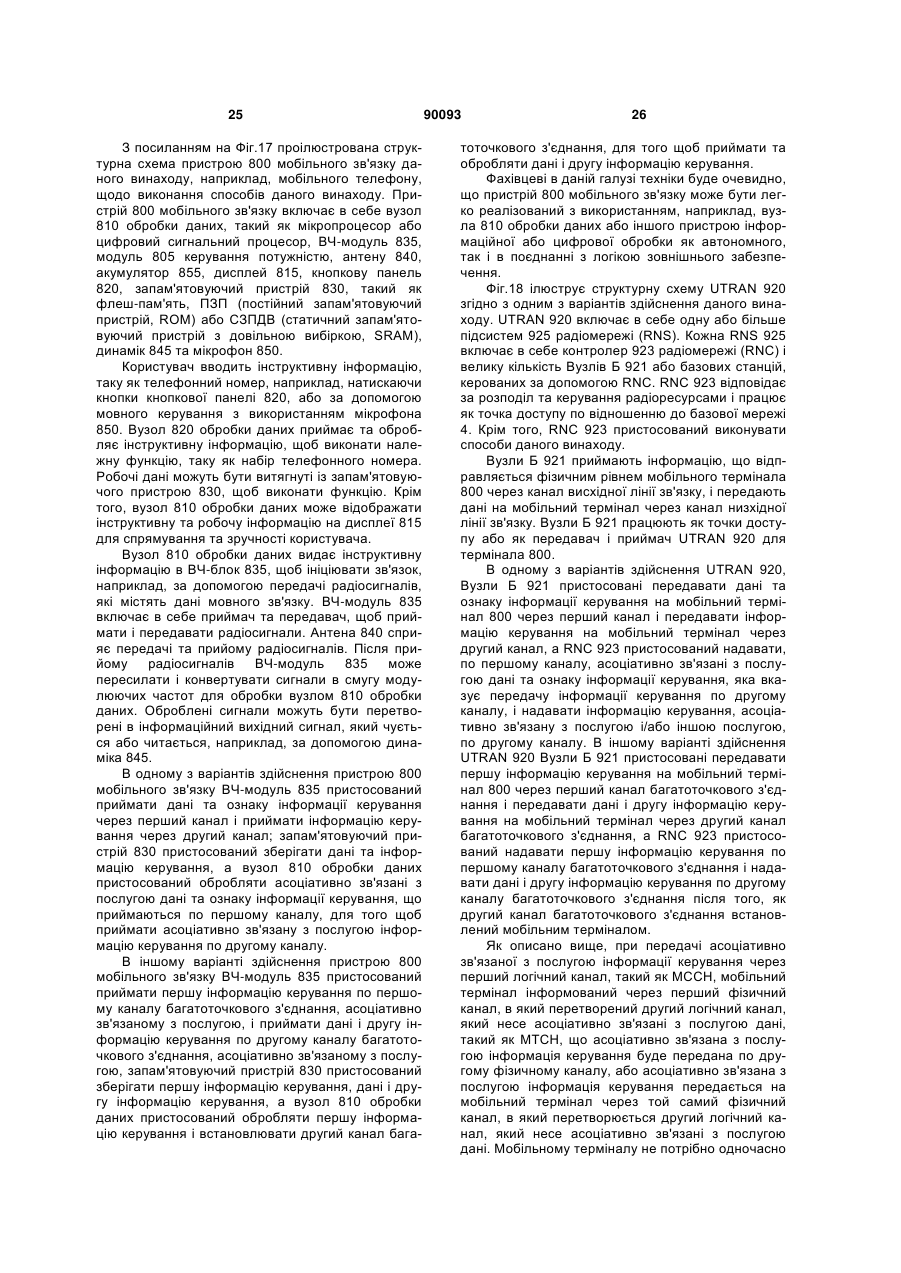

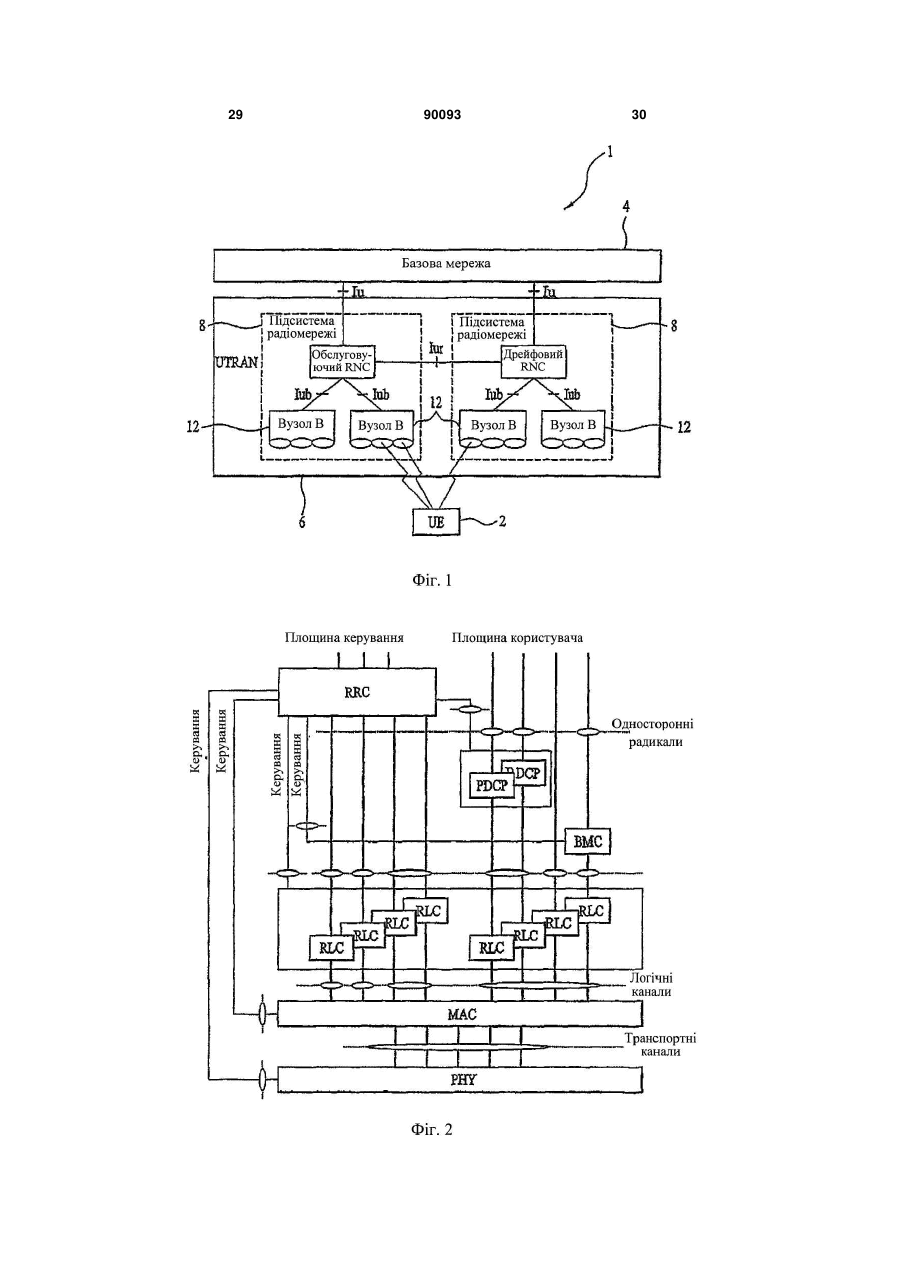

1. Спосіб прийому послуги в мобільному терміналі, який включає етапи, на яких: приймають дані про вказану послугу і ознаку інформації керування через перший канал, ознака інформації керування вказує на передачу інформації керування по другому каналу; приймають інформацію керування через другий канал згідно з ознакою інформації керування, інформація керування є інформацією, необхідною для прийому вказаної послуги; і приймають дані про послугу по першому каналу, ґрунтуючись на прийнятій інформації керування. 2. Спосіб за п.1, в якому послуга є послугою багатоточкового з'єднання. 3. Спосіб за п.1, в якому дані є даними багатоточковго з'єднання, а інформація керування є інформацією керування багатоточкового з'єднання. 4. Спосіб за п.1, в якому дані і інформація керування не приймаються одночасно. 5. Спосіб за п.1, який також включає етап, на якому перемикаються з першого каналу на другий канал по прийому ознаки інформації керування для того, щоб приймати інформацію керування по другому каналу. 6. Спосіб за п.5, який також включає етап, на якому перемикаються з другого каналу на перший канал по прийому інформації керування для того, щоб приймати дані по першому каналу. 7. Спосіб за п.1, який також включає етап, на якому приймають ознаку прийому даних по другому каналу. 2 (19) 1 3 90093 4 19. Спосіб за п.15, який також включає етап, на якому передають ознаку прийому даних по другому каналу. 20. Спосіб за п.15, в якому перший канал і другий канал є фізичними каналами. 21. Спосіб за п.20, в якому дані і ознака інформації керування перетворюються з першого логічного каналу, а інформація керування перетворюється з другого логічного каналу. 22. Спосіб за п.21, в якому першим логічним каналом є МТСН, а другим логічним каналом є МССН. 23. Спосіб за п.20, в якому дані перетворюються з першого логічного каналу, ознака інформації керування перетворюється з другого логічного каналу, а інформація керування перетворюється з третього логічного каналу. 24. Спосіб за п.23, в якому першим логічним каналом є МТСН, другим логічним каналом є другий канал МССН, а третім логічним каналом є первинний канал МССН. 25. Спосіб за п.23, в якому дані і інформація керування не передаються одночасно. 26. Мережа для надання послуги на мобільний термінал, яка містить: передавач, пристосований передавати дані про послугу і ознаку інформації керування на мобільний термінал через перший канал і передавати інформацію керування на мобільний термінал через другий канал; приймач, пристосований приймати інформацію з мобільного термінала; і контролер, пристосований надавати дані про послугу і ознаку інформації ке рування по першому каналу, при цьому ознака інформації керування вказує передачу інформації керування по другому каналу, і надавати інформацію керування по другому каналу, при цьому інформація керування є інформацією, необхідною для прийому вказаної послуги, і дані про вказану послугу представляються, ґрунтуючись на інформації керування. 27. Пристрій мобільного зв'язку для прийому послуги з мережі, мобільного, який містить: ВЧ-модуль, пристосований приймати дані і ознаку інформації керування через перший канал і приймати інформацію керування через другий канал; антену, пристосовану приймати дані і ознаку інформації керування через перший канал і приймати інформацію керування через другий канал; кнопкову панель, пристосовану для введення інформації від користувача; запам'ятовуючий пристрій, пристосований зберігати дані і інформацію керування; дисплей, пристосований передавати інформацію користувачеві; і вузол обробки даних, пристосований обробляти дані про послугу і ознаку інформації керування, прийняті по першому каналу, при цьому ознака інформації керування вказує на передачу інформації керування по другому каналу для того, щоб приймати інформацію керування по другому каналу, при цьому інформація керування є інформацією, необхідною для прийому вказаної послуги, і дані про вказану послугу представляються, ґрунтуючись на інформації керування. Даний винахід належить до послуг пакетних даних, які надаються в системах зв'язку, а точніше, - до способу та пристрою для передачі та прийому пакетних даних та асоціативно зв'язаної інформації керування послуги в та з мобільного термінала за допомогою застосування різнорідних фізичних каналів для прийому пакетних даних та асоціативно зв'язаної інформації керування. Універсальна система мобільного зв'язку (UMTS) є системою мобільного зв'язку третього покоління, яка розвивається з глобальної системи для системи зв'язку з рухомими об'єктами, яка є європейським стандартом. UMTS націлена на надання розширених послуг мобільного зв'язку на основі базової мережі GSM та широкосмугових технологій множинного доступу з кодовим розділенням каналів. Традиційна структура 1 мережі UMTS проілюстрована на Фіг.1. Один мобільний термінал 2, або абонентська (для користувача) апаратура (UE), приєднаний до базової мережі 4 через наземну мережу 6 радіодоступу UMTS (UTRAN). UTRAN 6 конфігурує, підтримує в робочому стані і керує однонаправленим каналом радіодоступу, щоб зв'язок між UE 2 та базовою мережею 4 відповідав вимогам крізної якості обслуговування. UTRAN 6 включає в себе велику кількість підсистем 8 радіомережі, кожна з яких містить один контролер 10 радіомережі (RNC) для великої кількості базових станцій 12 або «Вузлів Б». RNC 10, приєднаний до заданої базової станції 12, є керуючим RNC для розподілу та керування загальними ресурсами, наданими для будь-якої кількості UE 2, працюючих в одному стільнику. Керуючий RNC 10 керує інтенсивністю потоку обміну, перекриттям стільників та прийомом нових ліній радіозв'язку. Кожний Вузол Б 12 може приймати сигнал висхідної лінії зв'язку від UE 2 і може передавати сигнали низхідної лінії зв'язку в UE. Кожний Вузол Б 12 служить як точка доступу, що дає можливість UE 2 приєднуватися до UTRAN 6, тоді як RNC 10 служить як точка доступу для з'єднання відповідних Вузлів Б з базовою мережею 4. Серед підсистем 8 радіомережі UTRAN 6 обслуговуючий RNC 10, є RNC, керуючим виділеними радіоресурсами для надання послуг окремому UE 2, і є точкою доступу в базову мережу 4 для пересилки даних окремій UE. Усі інші RNC 10, приєднані до UE 2, є дрейфовими RNC, за умови, що існує тільки один обслуговуючий RNC, який з'єднує UE з базовою мережею 4 через UTRAN 6. Дрейфові RNC сприяють маршрутизації даних користувача і розміщують коди як загальні ресурси. Інтерфейс між UE 2 та UTRAN 6 реалізований через протокол радіоінтерфейсу, встановлений 5 відповідно до специфікацій мережі радіодоступу 3GPP (проекту партнерства третього покоління), що описують фізичний рівень (L1), канальний рівень (L2) та мережний рівень (L3). Площина керування передбачена для перенесення інформації керування, для підтримки в робочому стані та керування інтерфейсом, а площина користувача передбачена для перенесення інформаційного потоку обміну, такого як мовні сигнали та сигнали пакетної передачі протоколу мережі Інтернет. Традиційна архітектура протоколу радіоінтерфейсу проілюстрована на Фіг.2. Фізичний (PHY) рівень надає послугу пересилки інформації більш високому рівню і зв'язаний через транспортні канали з рівнем керування доступом до середовища передачі даних (МАС). Рівень МАС включає в себе сутність МАС-b, сутність MAC-d та сутність MAC-c/sh. Сутність МАС-b керує широкомовним каналом як транспортним каналом, відповідальним за здійснення широкомовлення системної інформації. Сутність MAC-c/sh керує загальними транспортними каналами, які спільно використовуються іншими UE 2 в межах стільника, наприклад, прямим каналом доступу та каналом низхідної лінії зв'язку, що спільно використовується, за умови, що одна сутність MAC-c/sh існує для кожного стільника і розташована в обслуговуючому RNC 10. Тому кожне UE 2 має в розпорядженні одну сутність MACc/sh. Сутність MAC-d керує виділеним транспортним каналом по відношенню до окремої UE 2, за умови, що сутність MAC-d розташована в обслуговуючому RNC 10, а кожна UE також має в розпорядженні одну сутність MAC-d. Рівень керування радіозв'язком (RLC) підтримує передачу надійної інформації і є відповідальним за сегментацію та зчеплення блоків даних послуги RLC, доставлених з більш високого рівня. Розмір блока даних послуги RLC настроюється для продуктивності обробки на рівні RLC і прикріплюється заголовок, щоб сформувати блок даних протоколу RLC для доставки на рівень МАС. Сформовані блоки даних послуги та протокольних даних, доставлені з більш високого рівня, зберігаються в RLC-буфері рівня RLC. Послуги RLC використовуються специфічними для служби протокольними рівнями в площині користувача, а саме: протоколом керування широкомовною/багатоадресною передачею (ВМС) і протоколом конвергенції пакетних даних (PDCP), і використовуються рівнем керування радіоресурсами (RRC) для перенесення сигналізації в площині керування. Рівень ВМС планує широкомовне повідомлення стільника, яке доставляється з базової мережі, і дає можливість широкомовному повідомленню стільника бути широкомовно переданим відповідним UE 2 в належному стільнику. Інформація заголовка, така як ідентифікація повідомлення, порядковий номер, схема кодування, додається до широкомовного повідомлення стільника, щоб сформувати повідомлення керування широкомовною/багатоадресною передачею для доставки на рівень RLC. 90093 6 Рівень RLC прикріплює вміст RLC-заголовка і передає таким чином сформоване повідомлення на рівень МАС за допомогою загального каналу потоку обміну як логічного каналу. Рівень МАС перетворює загальний канал потоку обміну в прямий канал доступу як транспортний канал. Транспортний канал перетворюється у вторинний загальний фізичний канал керування як фізичний канал. Рівень PDCP служить, для ефективної передачі даних через радіоінтерфейс, який має відносно невелику ширину смуги пропускання. Рівень PDCP використовує мережний протокол, такий як IPv4 або IPv6 і технологію стиснення заголовка для усунення непотрібної інформації керування, що застосовується в провідній мережі. Рівень PDCP збільшує ефективність передачі, оскільки тільки інформація, суттєва для заголовка, включається в передачу. Рівень RRC керує сигналізацією площини керування мережного рівня (L3) між UE 2 та UTRAN 6, і керує транспортними та фізичними каналами для встановлення, переконфігурування і звільнення однонаправлених радіоканалів. Однонаправлений радіоканал є послугою, що надається нижнім рівнем, таким як рівень RLC або рівень МАС, для перенесення даних між UE 2 та UTRAN 6. Встановлення однонаправленого радіоканалу визначає характеристики регулювання протокольного рівня і каналу, необхідні, щоб надавати окрему послугу, тим самим встановлюючи параметри та операційні способи обслуговування. Коли з'єднання встановлене, щоб надати можливість передачі між рівнем RRC окремої UE 2 та рівнем RCC UTRAN 6, UE згадується такою, що знаходиться в стані з встановленим RRC-з'єднанням. Без такого з'єднання UE 2 знаходиться в стані незайнятості. У доповнення до вищеописаних сутностей рівня МАС передбачена сутність МАС-m, щоб підтримувати передачі в площині користувача і площині керування для послуг багатоточкового з'єднання, наприклад, послуги мультимедійної широкомовної/багатоадресної передачі (MBMS), і керувати плануванням транспортних каналів, які мають відношення до MBMS. MBMS є потоковою або фоновою послугою, що надається великій кількості UE 2 з використанням одностороннього радіоканалу виділеної низхідної лінії зв'язку MBMS, який використовує послуги однонаправленого радіоканалу як багатоточкового, так і двоточкового з'єднання. Як зазначено у назві, MBMS може бути виконана в режимі широкомовної передачі або в режимі багатоадресної передачі. Широкомовний режим призначений для передачі мультимедійних даних усім UE 2 в межах зони широкомовної передачі, наприклад ділянки, де є доступною послуга широкомовної передачі. Режим багатоадресної передачі призначений для передачі мультимедійних даних окремій групі UE 2 в межах зони багатоадресної передачі, наприклад ділянки, де є доступною послуга багатоадресної передачі. Коли мережа 1 UMTS надає окрему MBMS з використанням режиму багатоадресної передачі, UE 2, якій буде надана послуга, спочатку повинна 7 виконати процедуру підписки, яка встановлює взаємовідношення між постачальником послуги і кожним UE індивідуально. Після цього UE 2 передплатника приймає повідомлення про послугу від базової мережі 4, яке підтверджує підписку і включає в себе, наприклад, список послуг, які будуть надані. Передплатник UE 2 повинен «приєднатися» або брати участь в групі UE багатоадресної передачі, які приймають окрему MBMS, тим самим повідомляючи мережі 4 про свій намір приймати послугу. Припинення участі в послузі називається «вибуванням». Операції підписки, приєднання та вибування можуть бути виконані кожною UE 2 в будь-який час до, протягом або після передачі даних. Доки виконується окрема MBMS, може послідовно відбуватися один або більше сеансів послуги, а базова мережа 4 інформує RNC 10 про початок сеансу, коли дані сформовані джерелом даних MBMS, та інформує RNC про зупинку сеансу, коли передача даних відмінена. Тому передача даних для окремої MBMS може бути виконана за період між початком сеансу та закінченням сеансу, протягом якого, тільки UE 2, яка бере участь, може приймати дані. Щоб забезпечити успішну пересилку даних, UTRAN 6 приймає повідомлення про початок сеансу від базової мережі 4 і передає MBMSповідомлення UE 2, яка бере участь, в призначеному стільнику, щоб вказати, що має бути здійснена пересилка даних. UTRAN 6 використовує MBMS-повідомлення, щоб підраховувати кількість UE 2, які беруть участь, в межах призначеного стільника. За допомогою послідовності операцій підрахування визначається, чи є однонаправлений радіоканал, який надає окрему MBMS, таким для передачі багатоточкового з'єднання або для передачі двоточкового з'єднання. Щоб вибрати однонаправлений радіоканал MBMS для окремої послуги, UTRAN 6 встановлює порогове значення, яке відповідає підрахунку UE 2, за допомогою чого нижнє значення підрахунку UE встановлює однонаправлений радіоканал MBMS двоточкового з'єднання, а верхнє значення підрахунку UE встановлює однонаправлений радіоканал MBMS багатоточкового з'єднання. Визначення однонаправленого радіоканалу основане на тому, чи необхідно UE 2, які беруть участь, бути у режимі з встановленим RRCз'єднанням. Коли однонаправлений радіоканал двоточкового з'єднання встановлений, усі UE 2, які беруть участь, знаходяться в режимі з встановленим RRC-з'єднанням. Коли однонаправлений радіоканал багатоточкового з'єднання встановлений, не є необхідним для всіх UE, які беруть участь, знаходитися в режимі з встановленим RRCз'єднанням, оскільки однонаправлений радіоканал багатоточкового з'єднання дає можливість прийому за допомогою UE в стані незайнятості. Далі, з посиланням на Фіг.3, проілюстрована традиційна архітектура підтримуючого MBMS рівня МАС. Сутність MAC-c/sh/m підтримує два логічних 90093 8 канали, точніше, - канал керування MBMS (MCCH) та канал потоку обміну MBMS (МТСН). Один канал МССН існує в кожному стільнику, і один канал МТСН існує для кожної окремої MBMS в межах окремого стільника. Обидва логічних канали перетворюються в транспортний канал, такий як прямий канал доступу (FACH), і фізичний канал, такий як вторинний фізичний канал керування (SCCPCH). Приклад традиційного перетворення логічного каналу проілюстрований на Фіг.4А. Фіг.4А ілюструє структуру перетворення логічних каналів МТСН та МССН, за допомогою якої логічні канали відповідно перетворюються в різні фізичні канали, наприклад, в перший і другий фізичні канали SCCPCH 1 та SCCPCH 2. Фіг.4В показує приклад традиційної передачі даних MBMS для окремої MBMS та інформації керування, асоціативно зв'язаної з послугою. Як проілюстровано на Фіг.4В, логічний канал МССН є каналом низхідної лінії зв'язку багатоточкового з'єднання для перенесення інформації площини керування MBMS, а логічний канал є каналом низхідної лінії зв'язку багатоточкового з'єднання для перенесення інформації площини користувача MBMS. Оскільки кожний з логічних каналів МССН та МТСН перетворюється в унікальний фізичний канал, придатна для підтримки MBMS UE 2 повинна одночасно приймати два фізичних канали для того, щоб приймати послугу. Є одночасна передача призначеної для користувача інформації та інформації керування, наприклад, даних MBMS по каналу МТСН та інформації керування MBMS по каналу МССН. Однак UE 2 може бути нездатною підтримувати одночасний прийом двох різних фізичних каналів. Отже, UE 2 може бути нездатною приймати або дані MBMS, або інформацію керування MBMS. Навіть за умови, що UE 2, яка підтримує одночасний прийом двох різних фізичних каналів, UE фактично може бути потрібним одночасно приймати три або більше фізичних каналів, якщо є бажаним прийом послуги у доповнення до MBMS. Тому вимога для одночасного прийому двох логічних каналів, МССН та МТСН, перешкоджає роботі вдосконаленої UE 2. Тому є потреба в способі та пристрої для надання мобільному терміналу, що не має здатності одночасно приймати два різних фізичних канали, можливості приймати послугу, яка передається з використанням щонайменше двох логічних каналів. Даний винахід направлений на ці та інші потреби. Даний винахід направлений на спосіб та пристрій для передачі та прийому пакетних даних та інформації керування послуги в та з мобільного термінала за допомогою застосування різнорідних фізичних каналів для прийому пакетних даних та асоціативно зв'язаної інформації керування. Точніше, - винахід направлений на спосіб та пристрій, який дає можливість мобільному терміналу, який не може одночасно приймати два фізичних канали, приймати послугу, яка використовує два фізичних канали. 9 Додаткові ознаки та переваги винаходу будуть викладені в описі, який наводиться далі, і частково будуть очевидними з опису або можуть бути вивчені при здійсненні винаходу на практиці. Цілі та інші переваги винаходу будуть реалізовані і досягнуті за допомогою структури, детально вказаної в письмово викладеному описі та формулі винаходу даної заявки, а також прикладених кресленнях. Щоб досягнути цих та інших переваг і відповідно до призначення даного винаходу, як здійсненого і в загальних рисах описаного, даний винахід реалізований в способі та пристрої, який надає дані та інформацію керування послуги так, що мобільному терміналу не потрібно одночасно обробляти інформацію, відправлену по двох фізичних каналах. В одному з варіантів здійснення дані послуги та інформація керування передаються по роздільних фізичних каналах неодночасно за умови, що фізичний канал, по якому передаються дані, включає в себе вказівки того, коли інформація керування є доступною по іншому фізичному каналу, по якому передається інформація керування, тим самим сприяючи перемиканню мобільного термінала між двома фізичними каналами для того, щоб приймати дані послуги та інформацію керування. У ще одному варіанті здійснення дані послуги та інформація керування передаються по єдиному фізичному каналу, тим самим виключаючи необхідність для мобільного термінала перемикатися між двома фізичними каналами для того, щоб приймати дані послуги та інформацію керування. В одному з аспектів даного винаходу представлений спосіб прийому послуги в мобільному терміналі. Спосіб включає в себе прийом даних та ознаки інформації керування по першому каналу і прийом інформації керування по другому каналу згідно з ознакою інформації керування. Дані, прийняті по першому каналу, асоціативно зв'язані з послугою, яка надається мобільному терміналу, а ознака (індикатор) інформації керування, прийнята по першому каналу, вказує на передачу інформації керування по другому каналу. Інформація керування, прийнята по другому каналу, асоціативно зв'язана з послугою, яка надається мобільному терміналу, і/або іншою послугою, яку мобільному терміналу може бути потрібним прийняти. Завдяки прийому індикатора того, що інформація керування передається по другому каналу, мобільному терміналу не потрібно приймати перший і другий канал одночасно, тим самим мобільному терміналу надається можливість приймати дані по першому каналу в одному проміжку часу і приймати інформацію керування по другому каналу в іншому проміжку часу. Передбачається, що послуга може бути послугою багатоточкового з'єднання, наприклад, послугою мультимедійної широкомовної/багатоадресної передачі (MBMS). Додатково передбачається, що дані можуть бути даними багатоточкового з'єднання, а інформація керування може бути інформацією керування багатоточкового з'єднання. Більше того, передбачається, що дані та інформація керування не приймаються одночасно. 90093 10 Мобільний термінал може використовувати індикатор інформації керування, який приймається по першому каналу, щоб визначати, коли перемикатися з першого каналу, по якому приймалися дані, на другий канал, щоб прийняти інформацію керування. Перемикання зворотно з другого каналу на перший канал, для того щоб знову приймати дані, може бути виконане після прийому інформації керування по другому каналу. З іншого боку, ознака того, що дані передаються по першому каналу, може бути прийнята по другому каналу. Мобільний термінал може не перемикатися зворотно з другого каналу негайно після прийняття інформації керування, а вірніше перемикається зворотно після прийняття ознаки, що дані передаються по першому каналу. Переважно, перший канал та другий канал є фізичними каналами. Різні комбінації перетворення логічних каналів також передбачаються. Дані та ознака інформації керування можуть виникати з одного і того самого першого логічного каналу, а інформація керування може виникати з другого логічного каналу. Після прийому дані та ознака інформації керування перетворюються в один і той самий перший логічний канал, а інформація керування перетворюється у другий логічний канал. Наприклад, дані та ознака інформації керування можуть бути перетворені в логічний канал МТСН, а інформація керування може бути перетворена в логічний канал МССН. Дані, ознака інформації керування та інформація керування можуть виникати з різних логічних каналів. Після прийому дані перетворюються в перший логічний канал, ознака інформації керування перетворюється у другий логічний канал, а інформація керування перетворюється в третій логічний канал. Наприклад, дані можуть бути перетворені в логічний канал МТСН, ознака інформації керування може бути перетворена у вторинний логічний канал МССН, а інформація керування може бути перетворена в первинний логічний канал МССН. У ще одному аспекті даного винаходу представлений спосіб прийому послуги в мобільному терміналі. Спосіб включає в себе прийом даних та ознаки інформації керування через перший канал, визначення, чи потрібно приймати інформацію керування по другому каналу на основі ознаки інформації керування, і або перемикання на другий канал, щоб приймати інформацію керування, або неперемикання на другий канал. Передбачається, що перемикання з першого каналу на другий канал виконується, якщо ознака інформації керування показує, що мобільний термінал повинен прийняти інформацію керування. Додатково передбачається, що перемикання з першого каналу на другий канал виконується, якщо мобільний термінал приєднався до послуги. Передбачається, що послуга може бути послугою багатоточкового з'єднання, наприклад, послугою мультимедійної широкомовної/багатоадресної передачі (MBMS). Додатково передбачається, що дані можуть бути даними багатоточкового з'єднання, а інформація керування може бути інформацією керування багатоточкового з'єднання. Більше 11 того, передбачається, що дані та інформація керування не приймаються одночасно. В іншому аспекті даного винаходу представлений спосіб прийому послуги в мобільному терміналі. Спосіб включає в себе прийом первинної інформації керування по першому каналу багатоточкового з'єднання, встановлення другого каналу багатоточкового з'єднання і прийом даних та вторинної інформації керування по другому каналу багатоточкового з'єднання. Перша інформація керування асоціативно зв'язана з послугою і/або іншою послугою, яку мобільному терміналу може бути потрібним прийняти. Дані асоціативно зв'язані з послугою. Друга інформація керування асоціативно зв'язана з послугою і/або іншою послугою, яку мобільному терміналу може бути потрібним прийняти. Перший та другий канали багатоточкового з'єднання асоціативно зв'язані з послугою. Переважно, перша інформація керування має відношення до інформації по другому каналу багатоточкового з'єднання, а дані і друга інформація керування приймаються відповідно до першої інформації керування. Передбачається, що друга інформація керування може вказувати, що мобільний термінал приєднався до послуги. Додатково передбачається, що послуга може бути послугою багатоточкового з'єднання, наприклад, послугою мультимедійної широкомовної/багатоадресної передачі (MBMS). Прийом першої інформації керування може включати в себе встановлення первинного логічного каналу МССН. Для того щоб встановити первинний логічний канал МССН, може прийматися широкомовний канал, такий як ВСН, канал виклику, такий як РСН, або канал ознаки виклику, такий як РІСН. Вторинний канал МССН може бути встановлений на основі інформації, прийнятої по первинному каналу МССН. Переважно, перший канал багатоточкового з'єднання і другий канал багатоточкового з'єднання є фізичними каналами, наприклад, первинним каналом SCCPCH і другим каналом SCCPCH. Різні комбінації перетворення логічних каналів також передбачаються. Дані і друга інформація керування можуть виникати з одного і того самого логічного каналу. Після прийняття, дані і друга інформація керування перетворюються в один і той самий логічний канал. Дані і друга інформація керування можуть виникати з різних логічних каналів. Після прийняття, дані перетворюються в перший логічний канал, а друга інформація керування перетворюється у другий логічний канал. Наприклад, дані можуть бути перетворені в логічний канал МТСН, а друга інформація керування може бути перетворена у вторинний логічний канал МССН. Дані можуть виникати з двох різних логічних каналів. Після прийому, дані перетворюються в перший логічний канал і третій логічний канал. Наприклад, дані можуть бути перетворені в первинний логічний канал МТСН та вторинний логічний канал МТСН. У ще одному аспекті даного винаходу передбачений спосіб надання послуги мобільному терміналу. Спосіб включає в себе передачу даних та 90093 12 ознаки інформації керування через перший канал і передачу інформації керування через другий канал згідно з ознакою інформації керування. Дані, що передаються по першому каналу, асоціативно зв'язані з послугою, яка надається мобільному терміналу, а ознака інформації керування, передана по першому каналу, вказує на передачу інформації керування по другому каналу. Інформація керування, передана по другому каналу, асоціативно зв'язана з послугою, яка надається мобільному терміналу, і/або іншою послугою, яку мобільному терміналу може бути потрібним прийняти. За допомогою надання ознаки, що інформація керування передається по другому каналу, мобільному терміналу не потрібно приймати одночасно перший і другий канал, тим самим мобільному терміналу надається можливість приймати дані по першому каналу в один проміжок часу і приймати інформацію керування по другому каналу в інший проміжок часу. Передбачається, що послуга може бути послугою багатоточкового з'єднання, наприклад, послугою мультимедійної широкомовної/багатоадресної передачі (MBMS). Додатково передбачається, що дані можуть бути даними багатоточкового з'єднання, а інформація керування може бути інформацією керування багатоточкового з'єднання. Більше того, передбачається, що дані та інформація керування не передаються одночасно. Мобільний термінал може використовувати ознаку інформації керування, передану по першому каналу, щоб визначати, коли перемикатися з першого каналу, по якому приймалися дані, на другий канал, щоб приймати інформацію керування. Ознака того, що дані передаються по першому каналу, може передаватися по другому каналу. Мобільний термінал може не перемикатися зворотно з другого каналу негайно після прийняття інформації керування, а вірніше, перемикається зворотно після прийому ознаки, що дані передаються по першому каналу. Переважно, перший канал і другий канал є фізичними каналами. Різні комбінації перетворення логічних каналів також передбачаються. Дані та ознака інформації керування можуть виникати з одного і того самого першого логічного каналу, а інформація керування може виникати з другого логічного каналу. Наприклад, дані та ознака інформації керування можуть бути перетворені з логічного каналу МТСН, а інформація керування може бути перетворена з логічного каналу МССН. Дані, ознака інформації керування та інформація керування можуть виникати з різних логічних каналів. Наприклад, дані можуть бути перетворені з логічного каналу МТСН, ознака інформації керування може бути перетворена з вторинного логічного каналу МССН, а інформація керування може бути перетворена з первинного логічного каналу МССН. У ще одному аспекті даного винаходу передбачений спосіб надання послуги мобільному терміналу. Спосіб включає в себе передачу першої інформації керування по першому каналу багатоточкового з'єднання і передачу даних і другої інформації керування по другому каналу багатоточ 13 кового з'єднання, як тільки другий канал багатоточкового з'єднання був встановлений мобільним терміналом. Перша інформація керування асоціативно зв'язана з послугою і/або іншою послугою, яку мобільному терміналу може бути потрібним прийняти. Дані асоціативно зв'язані з послугою. Друга інформація керування асоціативно зв'язана з послугою і/або іншою послугою, яку мобільному терміналу може бути потрібним прийняти. Перший і другий канали багатоточкового з'єднання асоціативно зв'язані з послугою. Переважно, перша інформація керування має відношення до інформації по другому каналу багатоточкового з'єднання. Передбачається, що друга інформація керування може вказувати, що мобільний термінал приєднався до послуги. Додатково передбачається, що послуга може бути послугою багатоточкового з'єднання, наприклад, послугою мультимедійної широкомовної/багатоадресної передачі (MBMS). Переважно, перший канал багатоточкового з'єднання і другий канал багатоточкового з'єднання є фізичними каналами, наприклад, первинним каналом SCCPCH і другим каналом SCCPCH. Різні комбінації перетворення логічних каналів також передбачаються. Дані і друга інформація керування можуть виникати з одного і того самого логічного каналу. Дані і друга інформація керування можуть виникати з різних логічних каналів. Наприклад, дані можуть бути перетворені з логічного каналу МТСН, а друга інформація керування може бути перетворена з вторинного логічного каналу МССН. Дані можуть виникати з двох різних логічних каналів. Наприклад, дані можуть бути перетворені з первинного логічного каналу МТСН і вторинного логічного каналу МТСН. В іншому аспекті даного винаходу передбачена мережа для надання послуги мобільному терміналу. Мережа включає в себе передавач, приймач та контролер. Передавач передає дані та інформацію керування на мобільний термінал через перший канал і другий канал. Приймач приймає інформацію з мобільного термінала і базової мережі. Контролер виконує способи даного винаходу, щоб надавати дані та ознаку інформації керування по першому каналу, дані асоціативно зв'язані з послугою, а ознака інформації керування вказує на передачу інформації керування по другому каналу, і щоб надавати інформацію керування по другому каналу, інформація керування асоціативно зв'язана з послугою і/або іншою послугою, яку мобільному терміналу може бути потрібним прийняти. В іншому аспекті даного винаходу передбачена мережадля надання послуги мобільному терміналу. Мережа включає в себе передавач, приймач та контролер. Передавач передає дані та інформацію керування на мобільний термінал через перший канал багатоточкового з'єднання і другий канал багатоточкового з'єднання. Приймач приймає інформацію керування з мобільного термінала і базової мережі. Контролер виконує способи даного вина 90093 14 ходу, щоб надавати першу інформацію керування по першому каналу багатоточкового з'єднання, перша інформація керування асоціативно зв'язана з послугою і/або іншою послугою, яку мобільному терміналу може бути потрібним прийняти, і щоб надавати дані і другу інформацію керування по другому каналу багатоточкового з'єднання, як тільки другий канал багатоточкового з'єднання встановлений, дані асоціативно зв'язані з послугою, а друга інформація керування асоціативно зв'язана з послугою і/або іншою послугою, яку мобільному терміналу може бути потрібним прийняти. У ще одному аспекті даного винаходу наданий пристрій мобільного зв'язку для прийому послуги з мережі. Пристрій мобільного зв'язку включає в себе (високочастотний, RF) ВЧ-модуль, антену, кнопкову панель, дисплей, запам'ятовуючий пристрій і вузол обробки даних. Антена та ВЧ-модуль приймають дані та ознаку інформації керування через перший канал, а інформацію керування через другий канал. Кнопкова панель надає користувачеві можливість вводити інформацію. Дисплей передає інформацію користувачеві. Запам'ятовуючий пристрій зберігає дані та інформацію керування. Вузол обробки даних виконує способи даного винаходу, щоб обробляти дані та ознаку інформації керування, прийняті по першому каналу, дані асоціативно зв'язані з послугою, а ознака інформації керування асоціативно зв'язана з послугою і/або іншою послугою, яку мобільному терміналу може бути потрібним прийняти, для того щоб приймати та обробляти інформацію керування по другому каналу, інформація керування асоціативно зв'язана з послугою і/або іншою послугою, яку мобільному терміналу може бути потрібним прийняти. В іншому аспекті даного винаходу передбачений пристрій мобільного зв'язку для прийому послуги з мережі. Пристрій мобільного зв'язку включає в себе ВЧ-модуль, антену, кнопкову панель, дисплей, запам'ятовуючий пристрій та вузол обробки даних. Антена та ВЧ-модуль приймають першу інформацію керування через перший канал багатоточкового з'єднання, а дані і другу інформацію керування - через другий канал багатоточкового з'єднання. Кнопкова панель надає користувачеві можливість вводити інформацію. Дисплей передає інформацію користувачеві. Запам'ятовуючий пристрій зберігає першу інформацію керування, дані і другу інформацію керування. Вузол обробки даних виконує способи даного винаходу, щоб обробляти першу інформацію керування, прийняту по першому каналу багатоточкового з'єднання, перша інформація керування асоціативно зв'язана з послугою і/або іншою послугою, яку мобільному терміналу може бути потрібним прийняти, для того щоб приймати та обробляти дані і другу інформацію керування по другому каналу багатоточкового з'єднання, дані асоціативно зв'язані з послугою, а друга інформація керування асоціативно зв'язана з послугою і/або іншою послугою, яку мобільному терміналу може бути потрібним прийняти. Повинно бути зрозуміло, що як попереднє пояснення, так і наступний докладний опис даного 15 винаходу, є зразковими та ілюстративними і мають намір надати додаткове роз'яснення винаходу, який заявлений формулою. Супровідні креслення, які включені до складу, щоб забезпечити додаткове розуміння винаходу, і є такими, що містяться в, і становлять частину цієї заявки, ілюструють варіант(и) здійснення винаходу і разом з описом служать для розкриття принципу винаходу. На кресленнях: Фіг.1 ілюструє структурну схему традиційної структури мережі UMTS. Фіг.2 ілюструє структурну схему архітектури традиційного протоколу радіоінтерфейсу, основаного на специфікаціях мережі радіодоступу 3GPP. Фіг.3 ілюструє схему традиційної архітектури МАС, яка підтримує MBMS, основаної на специфікаціях мережі радіодоступу 3GPP. Фіг.4А ілюструє схему традиційної структури перетворення логічних каналів МТСН та МССН. Фіг.4В ілюструє схему традиційного способу передачі даних MBMS та асоціативно зв'язаної з MBMS інформації керування. Фіг.5 ілюструє схему передачі даних та інформації керування MBMS згідно з першим варіантом здійснення даного винаходу. Фіг.6 ілюструє спосіб для передачі та прийому асоціативно зв'язаних з MBMS даних та інформації керування згідно з Фіг.5. Фіг.7 ілюструє схему передачі даних та інформації керування MBMS згідно з другим варіантом здійснення даного винаходу. Фіг.8 ілюструє спосіб для передачі та прийому асоціативно зв'язаних з MBMS даних та інформації керування згідно з Фіг.7. Фіг.9 ілюструє схему передачі даних та інформації керування MBMS згідно з третім варіантом здійснення даного винаходу. Фіг.10 ілюструє спосіб для передачі та прийому асоціативно зв'язаних з MBMS даних та інформації керування згідно з Фіг.9. Фіг.11А ілюструє схему структури перетворення логічних каналів МТСН та МССН згідно з четвертим варіантом здійснення даного винаходу. Фіг.11В ілюструє схему передачі даних та інформації керування MBMS згідно із структурою перетворення за Фіг.11 А. Фіг.12 ілюструє спосіб для передачі та прийому асоціативно зв'язаних з MBMS даних та інформації керування згідно з Фіг.11А та 11В. Фіг.13 А ілюструє схему структури перетворення логічних каналів МТСН та МССН згідно з п'ятим варіантом здійснення даного винаходу. Фіг.13В ілюструє схему передачі даних та інформації керування MBMS згідно із структурою перетворення за Фіг.13А. Фіг.14 ілюструє спосіб для передачі та прийому асоціативно зв'язаних з MBMS даних та інформації керування згідно з Фіг.13 А та 13В. Фіг.13А ілюструє схему структури для перетворення додаткових логічних каналів МТСН та МССН згідно з п'ятим варіантом здійснення даного винаходу. Фіг.15В та 15С ілюструють спосіб для передачі та прийому асоціативно зв'язаних з MBMS даних та інформації керування для послуги MBMS 0 та 90093 16 послуги MBMS 1 згідно із структурою перетворення за Фіг.15А. Фіг.16А та Фіг.16В ілюструють відповідні способи для встановлення каналу МССН згідно з п'ятим варіантом здійснення даного винаходу. Фіг.17 ілюструє мережу для передачі послуги мобільному терміналу згідно з одним з варіантів здійснення даного винаходу. Фіг.18 ілюструє пристрій мобільного зв'язку для прийому послуги з мережі згідно з одним з варіантів здійснення даного винаходу. Даний винахід належить до способу та пристрою для передачі та прийому пакетних даних та інформації керування послуги в і з мобільного термінала за допомогою використання неоднорідних фізичних каналів для прийому пакетних даних та асоціативно зв'язаної інформації керування, так що мобільний термінал, який не може одночасно приймати два фізичних канали, є здатним приймати послугу, яка використовує два фізичних канали. Незважаючи на те, що даний винахід проілюстрований відносно мобільного термінала, передбачається, що даний винахід може бути застосований завжди, коли бажано надавати послугу, яка використовує два фізичних канали, пристрою мобільного зв'язку, який не може одночасно приймати два фізичних канали. Далі буде зроблене докладне посилання на переважні варіанти здійснення даного винаходу, приклади яких проілюстровані на супровідних кресленнях. На всіх кресленнях однакові елементи вказані з використанням ідентичних або подібних посилальних позначень. Перший варіант Як проілюстровано на Фіг.5А та 5В, перший варіант здійснення згідно з даним винаходом пропонує спосіб передачі та прийому інформації керування, асоціативно зв'язаної з окремою послугою, наприклад, послугою мультимедійної широкомовної/багатоадресної передачі (MBMS). Спосіб використовує ознаку (індикатор) інформації керування МТСН, передану на мобільний термінал 2, наприклад, абонентську апаратуру (UE), по каналу МТСН. Перетворення основане на традиційній структурі перетворення, проілюстрованій на Фіг.4А, в якій кожний з логічних каналів МССН та МТСН перетворюється в унікальний фізичний канал, наприклад, SCCPCH1 та SCCPCH2. Індикатор інформації керування передається по каналу МТСН, з тим щоб UE 2, не здатні одночасно приймати два фізичних канали, могли приймати як інформацію керування, так і дані. Індикатор інформації керування включає в себе інформацію про передачу асоціативно зв'язаної з MBMS інформації керування, щоб, тим самим, інформувати UE 2 («приєднану»), яка бере участь, що асоціативно зв'язана з MBMS інформація керування буде передана через канал МССН. Індикатор інформації керування містить інформацію, що стосується контента і часу передачі асоціативно зв'язаної з MBMS інформації керування, яка буде передана. Асоціативно зв'язана з MBMS інформація керування асоційована з окремою MBMS і/або іншою MBMS, до якої приєдналася UE 2. 17 Згідно з першим варіантом здійснення даного винаходу канал МТСН використовується для передачі даних та ознаки інформації керування окремою MBMS в UE 2, тоді як канал МССН використовується для передачі асоціативно зв'язаної з MBMS інформації керування. Відповідні передачі можуть бути непаралельними. Фіг.6 ілюструє спосіб 50 передачі та прийому асоціативно зв'язаних з MBMS даних та інформації керування згідно з першим варіантом здійснення винаходу. Спосіб 50 включає в себе послідовні етапи з S51 по S60. Кожний з рівнів L1/L2 UE 2 та L1/L2 UTRAN 6 включає в себе фізичний рівень, рівень МАС, рівень RLC та рівень PDCP. Дані окремої MBMS передаються з рівня L1/L2 UTRAN 6 на рівень L1/L2 UE 2 через окремий канал МТСН на етапі S51, окремий канал МТСН приймається UE, яка бере участь. На етапі S52 рівень RRC UTRAN 6 виробляє і пересилає ознаку інформації керування на рівень L1/L2 UTRAN перед передачею асоціативно зв'язаної з MBMS інформації керування через канал МССН. На етапі S53 рівень L1/L2 UTRAN 6 передає ознаку інформації керування на рівень L1/L2 UE 2 через той самий канал МТСН, що використовується для передачі даних MBMS на етапі S51. Рівень L1/L2 UE 2, прийнявши ознаку інформації керування, пересилає ознаку інформації керування на рівень RRC UE на етапі S54. Інформація, включена в ознаку інформації керування, використовується, щоб визначати, чи повинна UE 2 приймати асоціативно зв'язану з MBMS інформацію керування. Якщо визначено, що UE 2 повинна приймати асоціативно зв'язану з MBMS інформацію керування, перша інструкція перемикання каналу з рівня RRC UE вказує рівню L1/L2 UE перемкнути канал прийому на канал МССН, на етапі S55. Якщо визначено, що UE 2 не повинна приймати асоціативно зв'язану з MBMS інформацію керування, ніякої інструкції не видається, і рівень L1/L2 UE продовжує прийом каналу МТСН. Якщо була видана інструкція перемикання каналу, рівень L1/L2 UE 2 перемикає фізичний канал прийому з одного фізичного каналу на інший на етапі S56, наприклад, з фізичного каналу, в який перетворюється канал МТСН, на фізичний канал, в який перетворюється канал МССН. Після перемикання, рівню RRC UE 2 дана можливість приймати асоціативно зв'язану з MBMS інформацію керування, передану з рівня RRC UTRAN 6 по каналу МССН, на етапі S57. Після завершення прийому асоціативно зв'язаної з MBMS інформації керування, друга інструкція перемикання каналу з рівня RRC UE 2 вказує рівню L1/L2 UE, на етапі S58, перемкнути фізичний канал прийому зворотно на фізичний канал, в який перетворюється канал МТСН. Рівень L1/L2 UE 2 потім виконує операцію перемикання каналу, щоб перемкнути канал прийому зворотно на вихідний фізичний канал на етапі S59, наприклад, з фізичного каналу, в який перетворюється канал МССН, на фізичний канал, в який перетворюється канал МТСН. Після операції перемикання каналу рівень 90093 18 L1/L2 UE 2 приймає дані MBMS, передані рівнем L1/L2 UTRAN 6 через канал МТСН, на етапі S60. Другий варіант Як проілюстровано на Фіг.7А та 7В, другий варіант здійснення згідно з даним винаходом пропонує спосіб передачі та прийому інформації керування, асоціативно зв'язаної з окремою послугою, наприклад, послугою мультимедійної широкомовної/багатоадресної передачі (MBMS). Спосіб використовує ознаку інформації керування, передану по каналу МТСН, і ознаку прийому даних, передану по каналу МССН. Перетворення основане на традиційній структурі перетворення, проілюстрованій на Фіг.4А, в якій кожний з логічних каналів МССН та МТСН перетворюється в унікальний фізичний канал, наприклад, SCCPCH1 та SCCPCH2. Ознака інформації керування передається по каналу МТСН, з тим щоб UE 2, не здатна одночасно приймати два фізичних канали, могла приймати як інформацію керування, так і дані. Ознака інформації керування включає в себе інформацію про передачу асоціативно зв'язаної з MBMS інформації керування, щоб, тим самим, інформувати UE 2 («приєднану»), яка бере участь, що асоціативно зв'язана з MBMS інформація керування буде передана через канал МССН. Ознака інформації керування містить інформацію, що стосується контента і часу передачі асоціативно зв'язаної з MBMS інформації керування, яка буде передана. Асоціативно зв'язана з MBMS інформація керування асоційована з окремою MBMS і/або іншою MBMS, до якої приєдналася UE 2. Згідно з другим варіантом здійснення даного винаходу канал МТСН використовується для передачі даних та ознаки інформації керування окремою MBMS в UE 2, тоді як канал МССН використовується для передачі асоціативно зв'язаної з MBMS інформації керування. Ознака прийому даних точно вказує UE 2, що прийняла асоціативно зв'язану з MBMS інформацію керування, знову приймати дані MBMS і включає в себе інформацію про контент і час передачі даних MBMS, які будуть передані через канал МТСН, на відміну від першого варіанта здійснення, де канал прийому спонтанно перемикається зворотно на канал МТСН після прийому асоціативно зв'язаної з MBMS інформації керування, другий варіант здійснення пропонує, щоб UE 2 перемикалася на канал МТСН за спеціальною інструкцією ознаки прийому даних. Фіг.8 ілюструє спосіб 100 для передачі та прийому асоціативно зв'язаних з MBMS даних та інформації керування згідно з другим варіантом здійснення винаходу. Спосіб 100 включає в себе послідовні етапи з S101 по S111. Кожний з рівнів L1/L2 UE 2 та L1/L2 UTRAN 6 включає в себе фізичний рівень, рівень МАС, рівень RLC та рівень PDCP. Дані окремої MBMS передаються з рівня L1/L2 UTRAN 6 на рівень L1/L2 UE 2 через окремий канал МТСН на етапі S51, окремий канал МТСН приймається UE, яка бере участь. На етапі S102 рівень RRC UTRAN 6 виробляє і пересилає ознаку інформації керування на рівень L1/L2 UTRAN перед передачею асоціативно зв'язаної з MBMS інформації керування по каналу МССН. На етапі 19 S103 рівень L1/L2 UTRAN 6 передає ознаку інформації керування на рівень L1/L2 UE 2 через той самий канал МТСН, що використовується для передачі даних MBMS на етапі S101. Рівень L1/L2 UE 2, прийнявши ознаку інформації керування, пересилає ознаку інформації керування на рівень RRC UE на етапі S104. Інформація, включена в ознаку інформації керування, використовується, щоб визначати, чи повинна UE 2 приймати асоціативно зв'язану з MBMS інформацію керування. Якщо визначено, що UE 2 повинна приймати асоціативно зв'язану з MBMS інформацію керування, перша інструкція перемикання каналу з рівня RRC UE вказує рівню L1/L2 UE перемкнути канал прийому на канал МССН на етапі S105. Якщо визначено, що UE 2 не повинна приймати асоціативно зв'язану з MBMS інформацію керування, не видається ніяка інструкція, і рівень L1/L2 UE продовжує прийом каналу МТСН. Якщо була видана інструкція перемикання каналу, рівень L1/L2 UE 2 перемикає фізичний канал прийому з одного фізичного каналу на інший на етапі S106, наприклад, з фізичного каналу, в який перетворюється канал МТСН, на фізичний канал, в який перетворюється канал МССН. Після перемикання, рівню RRC UE 2 дана можливість приймати асоціативно зв'язану з MBMS інформацію керування, передану з рівня RRC UTRAN 6 по каналу МССН, на етапі S107. Після завершення передачі асоціативно зв'язаної з MBMS інформації керування, рівень RRC UTRAN 6 передає ознаку передачі даних в UE 2 на етапі S108, тим самим вказуючи рівню RRC UE приймати дані MBMS. У відповідь, друга інструкція перемикання каналу з рівня RRC UE 2 вказує рівню L1/L2 UE на етапі S109 перемкнути фізичний канал прийому зворотно на фізичний канал, в який перетворюється канал МТСН. Рівень L1/L2 UE 2 потім виконує операцію перемикання каналу, щоб перемкнути канал прийому зворотно на вихідний фізичний канал, на етапі S110, наприклад, з фізичного каналу, в який перетворюється канал МССН, на фізичний канал, в який перетворюється канал МТСН. Після операції перемикання каналу, рівень L1/L2 UE 2 приймає дані MBMS, передані рівнем L1/L2 UTRAN 6 по каналу МТСН, на етапі S111. Третій варіант Як проілюстровано на Фіг.9А та 9В, третій варіант здійснення згідно з даним винаходом пропонує спосіб передачі та прийому інформації керування, асоціативно зв'язаної з окремою послугою, наприклад, послугою мультимедійної широкомовної/багатоадресної передачі (MBMS). Спосіб використовує асоціативно зв'язану з MBMS інформацію керування, що передається по каналу МТСН разом з даними MBMS. Перетворення основане на традиційній структурі перетворення, проілюстрованій на Фіг.4А, в якій кожний з логічних каналів МССН та МТСН перетворюється в унікальний фізичний канал, наприклад, SCCPCH1 та SCCPCH2. Канал МТСН використовується для передачі як даних окремої MBMS, так і асоціативно зв'язаної з MBMS інформації керування, в UE 2. На відміну від першого і другого варіантів здійснення, де 90093 20 асоціативно зв'язана з MBMS інформація керування передається і приймається через канал МССН, третій варіант здійснення пропонує, щоб асоціативно зв'язана з MBMS інформація керування передавалася і приймалася через один і той самий канал МТСН, який несе дані MBMS. Фіг.10 ілюструє спосіб 200 для передачі та прийому асоціативно зв'язаних з MBMS даних та інформації керування згідно з третім варіантом здійснення винаходу. Спосіб 200 включає в себе послідовні етапи з S201 по S205. Кожний з рівнів L1/L2 UE 2 та L1/L2 UTRAN 6 включає в себе фізичний рівень, рівень МАС, рівень RLC та рівень PDCP. Дані окремої MBMS передаються з рівня L1/L2 UTRAN 6 на рівень L1/L2 UE 2 через окремий канал МТСН на етапі S201, окремий канал МТСН приймається UE, яка бере участь. Якщо під час передачі даних MBMS, асоціативно зв'язаній з MBMS інформації керування потрібно бути переданою в UE 2, рівень RRC UTRAN 6 пересилає інформацію керування на рівень L1/L2 UTRAN 6 на етапі S202. Рівень L1/L2 UTRAN 6 в свою чергу передає інформацію керування на рівень L1/L2 UE 2, на етапі S203,через той самий канал МТСН. Асоціативно зв'язана з MBMS інформація керування передається з рівня L1/L2 UTRAN 6 на рівень L1/L2 UE 2 з використанням модуля даних протоколу керування (PDU керування) площини користувача. Рівень L1/L2 UTRAN 6 конфігурує PDU керування, щоб включити в неї асоціативно зв'язану з MBMS інформацію керування. PDU керування передається на рівень L1/L2 UE 2 з використанням протоколу площини користувача, де він розбирається, щоб витягнути інформацію керування, яка міститься. Площиною користувача, яка конфігурує або розбирає PDU керування, може бути рівень PDCP, RLC або МАС, або може бути підрівень L2, більш високий, ніж рівень PDCP. На етапі S204 L1/L2 UE 2 пересилає прийняту асоціативно зв'язану з MBMS інформацію керування на рівень RRC UE. Після успішної передачі інформації керування рівень L1/L2 UTRAN 6 передає дані MBMS по каналу МТСН для прийому рівнем L1/L2 UE 2 на етапі S205. Четвертий варіант Як проілюстровано на Фіг.11А та 11В, четвертий варіант здійснення згідно з даним винаходом пропонує спосіб передачі та прийому інформації керування, асоціативно зв'язаної з окремою послугою, наприклад, послугою мультимедійної широкомовної/багатоадресної передачі (MBMS). Спосіб застосовує ознаку інформації керування, передану через канал МССН, з каналом МССН, перетвореним разом з каналом МТСН в один і той самий фізичний канал. Точніше - Фіг.11А ілюструє канал МТСН, перетворений в первинний канал SCCPCH, в який перетворюється первинний канал МССН, а Фіг.11В ілюструє асоціативно зв'язану з MBMS інформацію керування, що передається через первинний канал МССН, ознаку інформації керування, що передається через канал МССН 1, і дані MBMS, що передаються через канал МТСН. Ознака інформа 21 ції керування інформує UE 2, що інформація керування повинна бути передана через первинний канал МССН. З посиланням на Фіг.11А щонайменше один канал МТСН та один канал МССН перетворюються в фізичний канал, з одним окремим каналом МССН, встановленим як первинний канал МССН для відповідного стільника. Асоціативно зв'язана з MBMS інформація керування для окремої MBMS передається через первинний канал МССН, з первинним каналом МССН і каналом МТСН, по якому передаються дані MBMS для окремої MBMS, перетвореними в унікальні фізичні канали. Наприклад, первинний канал МССН може бути перетворений в первинний фізичний канал, такий як SCCPCH, а канал МТСН, по якому передаються дані MBMS, може бути перетворений у другий фізичний канал, такий як SCCPCH 1. Ознака інформації керування для повідомлення UE 2 про передачу асоціативно зв'язаної з MBMS інформації керування передається через канал МССН, перетворений в один і той самий фізичний канал, в який перетворюється канал МТСН, який передає дані MBMS. Наприклад, ознака інформації керування для окремої MBMS може бути передана по МССН 1 і в даних MBMS для окремої MBMS, переданих по МТСН 1, з обома МССН 1 та МТСН 1, перетвореними в SCCPCH 1. За допомогою перетворення МССН 1 та МТСН 1 в один і той самий фізичний канал, SCCPCH 1, який є унікальним, з фізичного каналу, SCCPCH, в який перетворюється первинний канал МССН, ознака інформації керування може бути успішно передана до передачі асоціативно зв'язаної з MBMS інформації керування через первинний канал МССН. Усі канали МССН - інші, ніж первинний канал МССН в окремому стільнику, настроюються так, що один канал МССН існує для кожної окремої послуги MBMS і для кожного каналу МТСН, або для кожного фізичного каналу, в який перетворюється щонайменше один канал МТСН. Канал МТСН може бути перетворений в фізичний канал, в який перетворюється первинний канал МССН. Фіг.12 ілюструє спосіб 300 для передачі та прийому асоціативно зв'язаних з MBMS даних та інформації керування згідно з четвертим варіантом здійснення винаходу. Спосіб 300 включає в себе послідовні етапи з S301 по S308. Кожний з рівнів L1/L2 UE 2 та L1/L2 UTRAN 6 включає в себе фізичний рівень, рівень МАС, рівень RLC та рівень PDCP. Дані окремої MBMS передаються з рівня L1/L2 UTRAN 6 на рівень L1/L2 UE 2 на етапі S301. Дані MBMS передаються через окремий канал МТСН, наприклад МТСН 1, де окремий канал МТСН приймається UE, яка бере участь. На етапі S302, рівень RRC UTRAN 6 виробляє і передає ознаку інформації керування на рівень RRC UE 2 через канал МССН до передачі асоціативно зв'язаної з MBMS інформації керування через первинний канал МССН. Точніше - ознака інформації керування може бути передана по каналу МССН 1, який перетворюється в фізичний канал, наприклад SCCPCH 1, в якому встановлений канал МТСН 1. Інформація в ознаці інформації 90093 22 керування використовується, щоб визначати чи повинна UE 2 приймати асоціативно зв'язану з MBMS інформацію керування. Якщо визначено, що UE 2 повинна приймати асоціативно зв'язану з MBMS інформацію керування, перша інструкція перемикання каналу з рівня RRC UE вказує рівню L1/L2 UE перемкнути канал прийому, на етапі S303, на фізичний канал, наприклад, первинний SCCPCH, в який перетворюється первинний канал МССН. Якщо визначено, що UE 2 не повинна приймати асоціативно зв'язану з MBMS інформацію керування, не видається ніякої інструкції, і рівень L1/L2 UE продовжує прийом каналу МТСН 1, перетвореного в фізичний канал SCCPCH 1. Якщо інструкція перемикання каналу була видана, рівень L1/L2 UE перемикає фізичний канал прийому, на етапі S304, на фізичний канал, наприклад, первинний SCCPCH, в який перетворюється первинний канал МССН. Після перемикання, рівню RRC UE 2 дана можливість приймати асоціативно зв'язану з MBMS інформацію керування, передану з рівня RRC UTRAN 6 по каналу МССН, на етапі S305. Після завершення прийому асоціативно зв'язаної з MBMS інформації керування, друга інструкція перемикання каналу з рівня RRC UE 2 вказує рівню L1/L2 UE перемкнути фізичний канал прийому зворотно на канал SCCPCH 1, на етапі S306. Рівень L1/L2 UE 2 потім виконує операцію перемикання каналу, щоб перемкнути канал прийому зворотно на вихідний фізичний канал, на етапі S3 07, наприклад, первинний фізичний канал SCCPCH, в який перетворюється первинний канал МССН, на фізичний канал SCCPCH 1, в який перетворюється канал МТСН 1. Після операції перемикання каналу рівень L1/L2 UE 2 приймає дані MBMS, передані рівнем L1/L2 UTRAN 6 по каналу МТСН 1, на етапі S308. П'ятий варіант Як проілюстровано на Фіг.13А та 13В, п'ятий варіант здійснення згідно з даним винаходом пропонує спосіб передачі та прийому інформації керування, асоціативно зв'язаної з окремою послугою, наприклад, послугою мультимедійної широкомовної/багатоадресної передачі (MBMS). Спосіб використовує асоціативно зв'язану з MBMS інформацію керування, що передається через канал МССН, з каналом МССН, перетвореним разом з каналом МТСН в один і той самий фізичний канал. У п'ятому варіанті здійснення, як і в четвертому варіанті здійснення щонайменше один канал МТСН та один канал МССН перетворюються в фізичний канал, з одним окремим каналом МССН, встановленим як первинний канал МССН для відповідного стільника. На відміну від четвертого варіанта здійснення, дані MBMS передаються через канал МТСН, який є перетвореним в один і той самий фізичний канал, в який перетворюється канал МССН, що передає асоціативно зв'язану з MBMS інформацію керування. Після встановлення каналу МТСН для передачі даних MBMS, асоціативно зв'язана з MBMS інформація керування передається через канал МССН, перетворений в той самий фізичний канал, 23 в який перетворюється канал МТСН для передачі даних MBMS. Канал МССН встановлюється для кожного фізичного каналу, для якого встановлений канал МТСН. Канали МССН для передачі асоціативно зв'язаної з MBMS інформації керування встановлюються так, що один канал МССН існує для кожної окремої MBMS і для кожного каналу МТСН, або для кожного фізичного каналу, в який перетворюється щонайменше один канал МТСН. Асоціативно зв'язана з MBMS інформація керування для окремої MBMS передається через канал МССН, наприклад МССН 1, а дані MBMS для окремої MBMS передаються через канал МТСН, наприклад МТСН 1, де МССН 1 перетворений разом з МТСН 1 в один і той самий фізичний канал, наприклад, SCCPCH 1. Фіг.14 ілюструє спосіб 400 передачі та прийому асоціативно зв'язаних з MBMS даних та інформації керування згідно з п'ятим варіантом здійснення винаходу. Спосіб 300 включає в себе послідовні етапи з S401 по S403. Кожний з рівнів L1/L2 UE 2 та L1/L2 UTRAN 6 включає в себе фізичний рівень, рівень МАС, рівень RLC та рівень PDCP. Дані окремої MBMS передаються з рівня L1/L2 UTRAN 6 на рівень L1/L2 UE 2 через окремий канал МТСН на етапі S401, окремий канал МТСН приймається UE, яка бере участь. Якщо під час передачі даних MBMS асоціативно зв'язаній з MBMS інформації керування потрібно бути переданою в UE 2, рівень RRC UTRAN 6 передає асоціативно зв'язану з MBMS інформацію керування на рівень RRC UE на етапі S402 через канал МССН, перетворений в фізичний канал разом з каналом МТСН. Тому UE 2 не потрібно ніякого перемикання каналу, щоб приймати асоціативно зв'язану з MBMS інформацію керування. Після завершення передачі інформації керування рівень L1/L2 UTRAN 6 передає дані MBMS на рівень L1/L2 UE 2 через канал МТСН на етапі S403. Є переважним, щоб UE 2, яка бере участь, спочатку приймала інформацію для встановлення каналів МССН та МТСН, що використовуються для прийому послуги MBMS через первинний канал МССН, а потім приймала дані MBMS та асоціативно зв'язану з MBMS інформацію керування через встановлені канали МССН та МТСН. Більш переважно, канали МССН та МТСН перетворюються в один і той самий фізичний канал, щоб зменшити кількість фізичних каналів UE 2, що одночасно приймаються. Канал МТСН може бути перетворений в фізичний канал, в який перетворюється первинний канал МССН. Як проілюстровано на Фіг.15А, коли канал МТСН перетворюється в фізичний канал, в який перетворений первинний канал МССН, наприклад, первинний SCCPCH, UE 2, що приймає канали МТСН, а точніше, канал МТСН 0, приймає асоціативно зв'язану з MBMS інформацію керування через первинний канал МССН. За винятком первинного каналу МССН, всі інші канали МССН передають асоціативно зв'язану з MBMS інформацію керування для каналів МТСН, в які вони перетворюються. 90093 24 Фіг.15В та 15С ілюструють способи 500, 600 для передачі асоціативно зв'язаної з окремою MBMS інформації керування через канал МССН, перетворений в канал SCCPCH за Фіг.15А. Фіг.15В ілюструє передачу інформації керування і даних для MBMS 0, а Фіг.15С ілюструє передачу інформації керування і даних для MBMS 1. Як проілюстровано на Фіг.15В, UTRAN 6 робить можливою передачу асоціативно зв'язаної з MBMS інформації керування через первинний канал МССН до встановлення каналу МТСН 0 для передачі даних MBMS 0. По встановленні каналу МТСН 0, UE 2 приймає дані MBMS 0 через канал МТСН 0 і приймає асоціативно зв'язану інформацію керування через первинний канал МССН, встановлений в тому самому фізичному каналі, що і канал МТСН 0. Як проілюстровано на Фіг.15С, UTRAN 6 дає можливість передачі асоціативно зв'язаної з MBMS інформації керування через первинний канал МССН до встановлення каналу МТСН 1 для передачі даних MBMS 1. UE 2 одержує інформацію, необхідну для встановлення каналу МССН 1, через первинний канал МССН і може одержувати інформацію, необхідну для встановлення каналу МТСН 1, через канал МССН 1 або первинний канал МССН. Після встановлення каналів МССН та МТСН 1, UE 2 приймає дані MBMS 1 через канал МТСН 1 і приймає асоціативно зв'язану з MBMS 1 інформацію керування через канал МССН 1, встановлений в тому самому фізичному каналі, що і МТСН 1. Фіг.16А та 16В ілюструють способи 700, 800 для встановлення каналу МССН на UE 2 відповідно до п'ятого варіанта здійснення винаходу. Як проілюстровано на Фіг.16А, UE 2 одержує інформацію, необхідну для встановлення первинного каналу МССН, через широкомовний канал керування, такий як ВСН, канал виклику, такий як РСН, або канал ознаки виклику, такий як РІСН, а потім встановлює первинний канал МССН. UE 2, яка бере участь, одержує необхідну інформацію для встановлення каналу МТСН, щоб приймати послугу пакетних даних, наприклад MBMS, через первинний канал МССН, оскільки канал МССН перетворюється разом з каналом МТСН в один і той самий фізичний канал. UE 2 потім встановлює логічні канали МТСН та МССН з використанням канальної інформації логічних каналів, перетворених в один і той самий фізичний канал. UE 2 приймає дані послуги пакетних даних через канал МТСН і приймає асоціативно зв'язану з послугою інформацію керування через канал МССН. Як проілюстровано на Фіг.16В, UE 2 встановлює первинний канал МССН за допомогою одержання інформації первинного каналу МССН через канал ВСН, РСН або РІСН. Для того щоб встановити канал МССН, UE 2, яка бере участь, одержує інформацію каналу МССН послуги пакетних даних, наприклад MBMS, через первинний канал МССН. UE 2 потім приймає дані послуги пакетних даних через встановлений канал МССН. UE 2 потім приймає дані відповідної послуги через канал МТСН. 25 З посиланням на Фіг.17 проілюстрована структурна схема пристрою 800 мобільного зв'язку даного винаходу, наприклад, мобільного телефону, щодо виконання способів даного винаходу. Пристрій 800 мобільного зв'язку включає в себе вузол 810 обробки даних, такий як мікропроцесор або цифровий сигнальний процесор, ВЧ-модуль 835, модуль 805 керування потужністю, антену 840, акумулятор 855, дисплей 815, кнопкову панель 820, запам'ятовуючий пристрій 830, такий як флеш-пам'ять, ПЗП (постійний запам'ятовуючий пристрій, ROM) або СЗПДВ (статичний запам'ятовуючий пристрій з довільною вибіркою, SRAM), динамік 845 та мікрофон 850. Користувач вводить інструктивну інформацію, таку як телефонний номер, наприклад, натискаючи кнопки кнопкової панелі 820, або за допомогою мовного керування з використанням мікрофона 850. Вузол 820 обробки даних приймає та обробляє інструктивну інформацію, щоб виконати належну функцію, таку як набір телефонного номера. Робочі дані можуть бути витягнуті із запам'ятовуючого пристрою 830, щоб виконати функцію. Крім того, вузол 810 обробки даних може відображати інструктивну та робочу інформацію на дисплеї 815 для спрямування та зручності користувача. Вузол 810 обробки даних видає інструктивну інформацію в ВЧ-блок 835, щоб ініціювати зв'язок, наприклад, за допомогою передачі радіосигналів, які містять дані мовного зв'язку. ВЧ-модуль 835 включає в себе приймач та передавач, щоб приймати і передавати радіосигнали. Антена 840 сприяє передачі та прийому радіосигналів. Після прийому радіосигналів ВЧ-модуль 835 може пересилати і конвертувати сигнали в смугу модулюючих частот для обробки вузлом 810 обробки даних. Оброблені сигнали можуть бути перетворені в інформаційний вихідний сигнал, який чується або читається, наприклад, за допомогою динаміка 845. В одному з варіантів здійснення пристрою 800 мобільного зв'язку ВЧ-модуль 835 пристосований приймати дані та ознаку інформації керування через перший канал і приймати інформацію керування через другий канал; запам'ятовуючий пристрій 830 пристосований зберігати дані та інформацію керування, а вузол 810 обробки даних пристосований обробляти асоціативно зв'язані з послугою дані та ознаку інформації керування, що приймаються по першому каналу, для того щоб приймати асоціативно зв'язану з послугою інформацію керування по другому каналу. В іншому варіанті здійснення пристрою 800 мобільного зв'язку ВЧ-модуль 835 пристосований приймати першу інформацію керування по першому каналу багатоточкового з'єднання, асоціативно зв'язаному з послугою, і приймати дані і другу інформацію керування по другому каналу багатоточкового з'єднання, асоціативно зв'язаному з послугою, запам'ятовуючий пристрій 830 пристосований зберігати першу інформацію керування, дані і другу інформацію керування, а вузол 810 обробки даних пристосований обробляти першу інформацію керування і встановлювати другий канал бага 90093 26 тоточкового з'єднання, для того щоб приймати та обробляти дані і другу інформацію керування. Фахівцеві в даній галузі техніки буде очевидно, що пристрій 800 мобільного зв'язку може бути легко реалізований з використанням, наприклад, вузла 810 обробки даних або іншого пристрою інформаційної або цифрової обробки як автономного, так і в поєднанні з логікою зовнішнього забезпечення. Фіг.18 ілюструє структурну схему UTRAN 920 згідно з одним з варіантів здійснення даного винаходу. UTRAN 920 включає в себе одну або більше підсистем 925 радіомережі (RNS). Кожна RNS 925 включає в себе контролер 923 радіомережі (RNC) і велику кількість Вузлів Б 921 або базових станцій, керованих за допомогою RNC. RNC 923 відповідає за розподіл та керування радіоресурсами і працює як точка доступу по відношенню до базової мережі 4. Крім того, RNC 923 пристосований виконувати способи даного винаходу. Вузли Б 921 приймають інформацію, що відправляється фізичним рівнем мобільного термінала 800 через канал висхідної лінії зв'язку, і передають дані на мобільний термінал через канал низхідної лінії зв'язку. Вузли Б 921 працюють як точки доступу або як передавач і приймач UTRAN 920 для термінала 800. В одному з варіантів здійснення UTRAN 920, Вузли Б 921 пристосовані передавати дані та ознаку інформації керування на мобільний термінал 800 через перший канал і передавати інформацію керування на мобільний термінал через другий канал, a RNC 923 пристосований надавати, по першому каналу, асоціативно зв'язані з послугою дані та ознаку інформації керування, яка вказує передачу інформації керування по другому каналу, і надавати інформацію керування, асоціативно зв'язану з послугою і/або іншою послугою, по другому каналу. В іншому варіанті здійснення UTRAN 920 Вузли Б 921 пристосовані передавати першу інформацію керування на мобільний термінал 800 через перший канал багатоточкового з'єднання і передавати дані і другу інформацію керування на мобільний термінал через другий канал багатоточкового з'єднання, a RNC 923 пристосований надавати першу інформацію керування по першому каналу багатоточкового з'єднання і надавати дані і другу інформацію керування по другому каналу багатоточкового з'єднання після того, як другий канал багатоточкового з'єднання встановлений мобільним терміналом. Як описано вище, при передачі асоціативно зв'язаної з послугою інформації керування через перший логічний канал, такий як МССН, мобільний термінал інформований через перший фізичний канал, в який перетворений другий логічний канал, який несе асоціативно зв'язані з послугою дані, такий як МТСН, що асоціативно зв'язана з послугою інформація керування буде передана по другому фізичному каналу, або асоціативно зв'язана з послугою інформація керування передається на мобільний термінал через той самий фізичний канал, в який перетворюється другий логічний канал, який несе асоціативно зв'язані з послугою дані. Мобільному терміналу не потрібно одночасно 27 приймати два фізичних канали для того, щоб приймати дані MBMS та інформацію керування MBMS. У системі UMTS, що надає послуги MBMS, будь-який фізичний канал, що передає асоціативно зв'язані з окремою MBMS дані, також може передавати необхідну асоціативно зв'язану з окремою MBMS інформацію керування, тим самим мінімізуючи кількість фізичних каналів, яку потрібно одночасно приймати UE. Мінімізація кількості фізичних каналів зменшує потребу в більш дорогій UE з поліпшеними можливостями, яка може одночасно приймати численні фізичні канали для того, щоб приймати додаткові послуги в доповнення до окремої MBMS. Незважаючи на те, що даний винахід описаний в контексті мобільного зв'язку, даний винахід також може бути використаний в будь-яких системах безпровідного зв'язку, що використовують мобільні пристрої, такі як PDA (персональні цифрові секретарі) і «дорожні» комп'ютери, оснащені можливостями безпровідного зв'язку. Більше того, використання визначених термінів для опису даного винаходу не повинно обмежувати обсяг даного винаходу деяким типом системи безпровідного зв'язку, таким як UMTS. Даний винахід також є застосовним до систем безпровідного зв'язку, що використовують різні ефірні інтерфейси і/або фізичні рівні, наприклад, TDMA (множинного доступу з часовим розділенням каналів), CDMA (множинного доступу з кодовим розділенням каналів), FDMA (множинного доступу з розділенням частот), WCDMA (широкосмугового множинного доступу з кодовим розділенням каналів) і так далі. Переважні варіанти здійснення можуть бути реалізовані у вигляді способу, пристрою або виробів з використанням стандартних технологій програмування і/або конструювання для випуску програмного забезпечення, вбудованого програмного забезпечення, апаратних засобів або будь-якого їх поєднання. Термін «виріб», як такий, що використовується в матеріалах даної заявки, вказує посиланням на код або логіку, реалізовані в апаратній логіці (наприклад, інтегральній мікросхемі, програмованій вентильній матриці (FPGA). спеціалізованій інтегральній схемі (ASIC) тощо) або машинозчитуваному носії (наприклад, магнітному запам'ятовуючому носії (наприклад, накопичувачах на жорсткому диску, гнучких дисках, стрічці тощо), оптичному запам'ятовуючому пристрої (ПЗП на компакт дисках (CD-ROM), оптичних дисках тощо), енергозалежних та енергонезалежних запам'ятовуючих пристроях (наприклад, ЕСППЗП (електрично стираних та програмованих ПЗП, 90093 28 EEPROM), ПЗП, ОЗП, динамічних ОЗП, СЗПДВ, вбудованому програмному забезпеченні, програмованій логіці тощо). Код на машинозчитуваному носії піддається доступу і виконується процесором. Код, в якому переважні варіанти здійснення реалізовані, додатково може бути доступним через середовище передачі або з файлового сервера по мережі. У таких випадках виріб, в якому реалізований код, може містити середовище передачі, таке як мережна лінія передачі, середовище безпровідної передачі, сигнали, що розповсюджуються через простір, радіохвилі, інфрачервоні сигнали тощо. Звичайно, фахівці в даній галузі техніки повинні усвідомлювати, що може бути зроблено багато модифікацій по відношенню до цієї конфігурації, не виходячи за обсяг даного винаходу, і що виріб може містити будь-який носій, який переносить інформацію, відомий в даній галузі техніки. Логічна реалізація, показана на кресленнях, описувала окремі операції у вигляді здійснюваних в конкретному порядку, в альтернативних варіантах здійснення, визначені логічні операції можуть бути виконані в різному порядку, модифікованому або непов'язаному, і як і раніше реалізовувати переважні варіанти здійснення даного винаходу. Більше того по відношенню до вищеописаної логіки етапи можуть доповнюватися і як і раніше узгоджуватися з реалізаціями винаходу. Промислова застосовність Даний винахід може бути застосовним по відношенню до системи мобільного зв'язку. Посилальні позиції: 1 традиційна структура мережі UMTS 2 мобільний термінал 4 базова мережа 6 наземна мережа радіодоступу UMTS 8 підсистема радіомережі 10 контролер радіомережі 12 базова станція 800 пристрій мобільного зв'язку 805 модуль керування потужністю 810 вузол обробки даних 815 дисплей 820 кнопкова панель 830 запам'ятовуючий пристрій 835 ВЧ-модуль 840 антена 845 динамік 850 мікрофон 855 акумулятор 920 UTRAN 921 вузол Б 923 контролер радіомережі 925 підсистема радіомережі. 29 90093 30 31 90093 32 33 90093 34 35 90093 36 37 90093 38 39 90093 40 41 90093 42 43 90093 44 45 Комп’ютерна верстка Т. Чепелева 90093 Підписне 46 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
