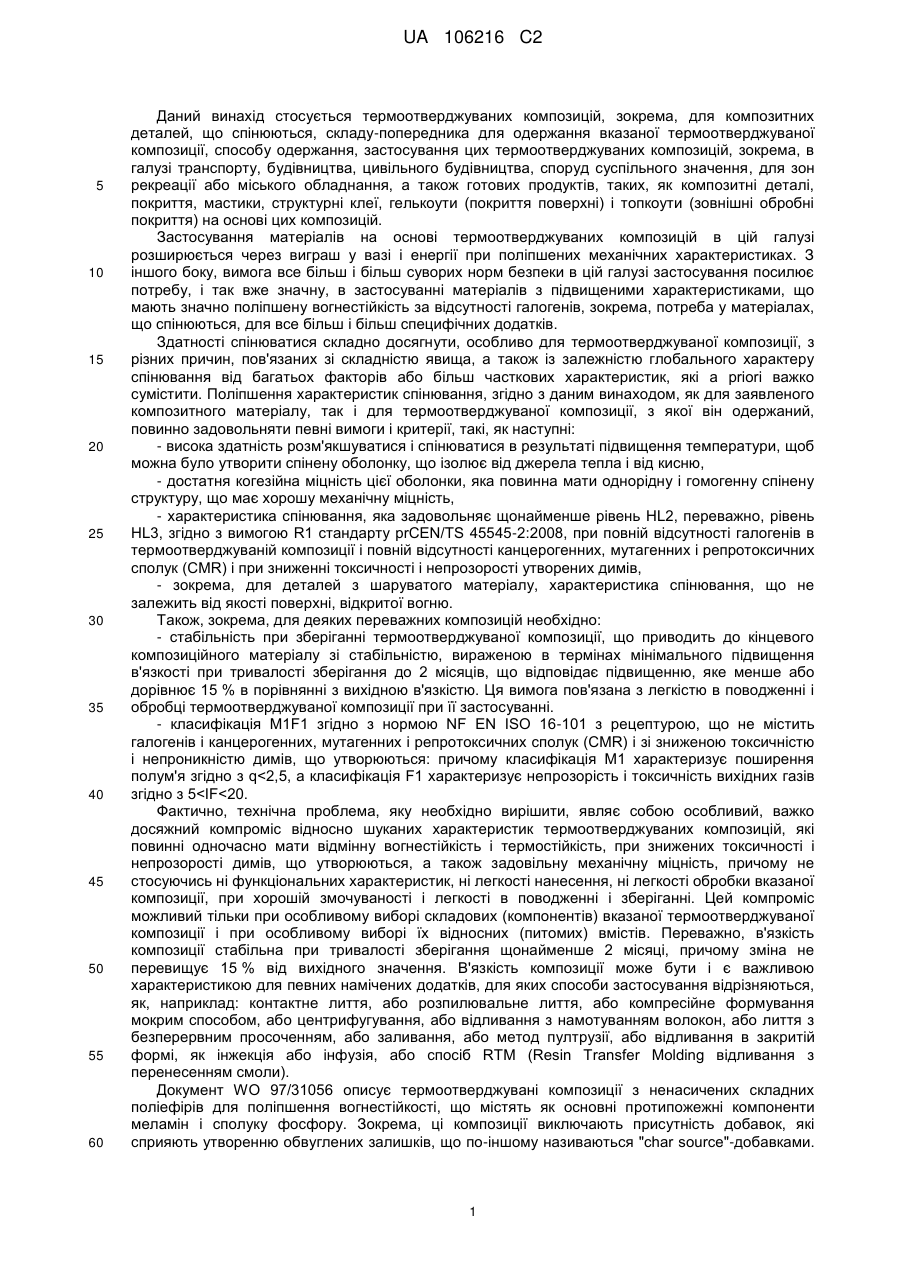

Термоотверджувана композиція для композитних деталей і покриттів, які спінюються

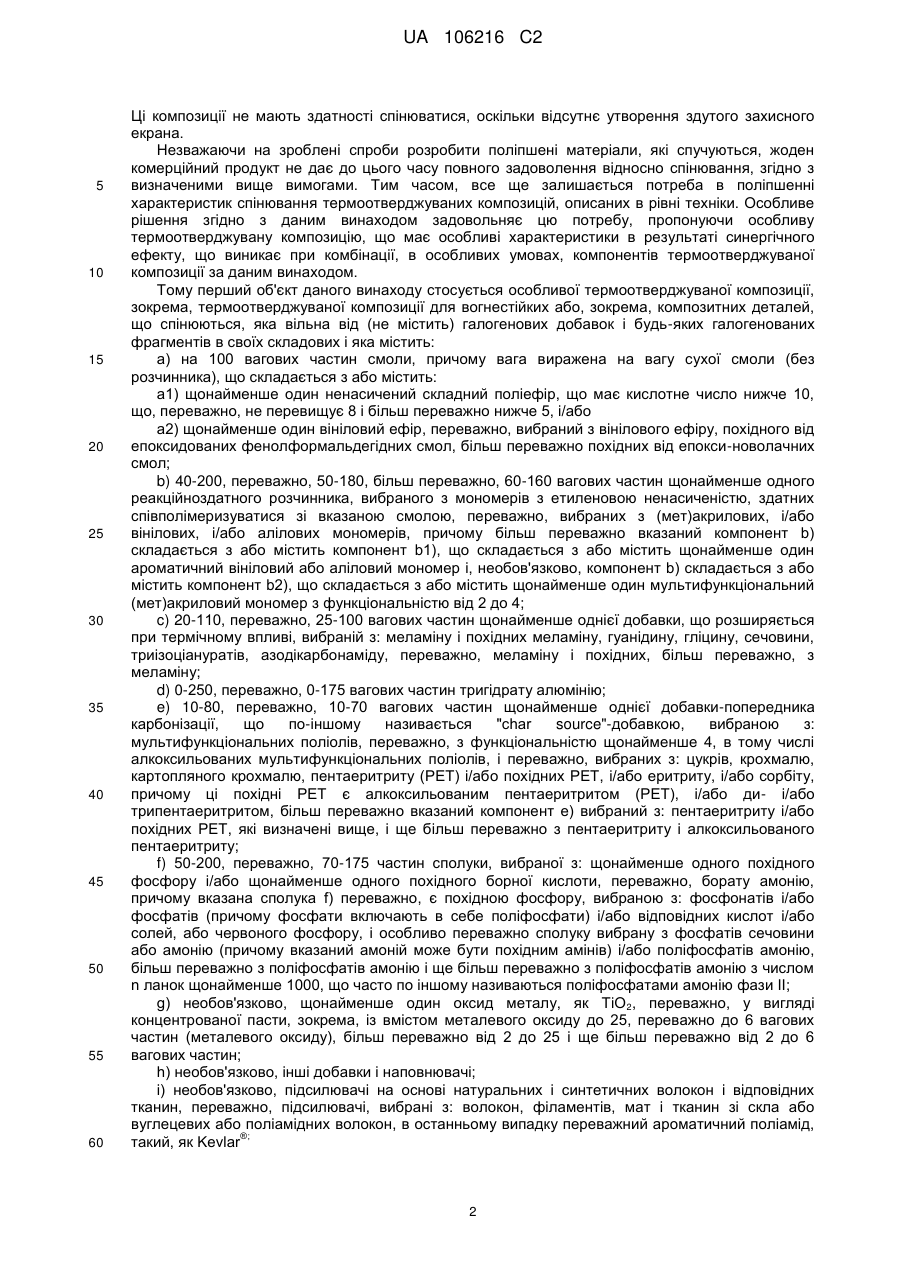

1. Термоотверджувана композиція, яка відрізняється тим, що вона по суті вільна від добавок галогенів і галогенованих фрагментів в своїх складових і тим, що вона складається з:

a) на 100 вагових частин смоли, причому вага виражена на вагу сухої смоли (без розчинника), що містить:

а1) щонайменше одного ненасиченого складного поліефіру, що має кислотне число нижче 10, що, переважно, не перевищує 8 і, більш переважно, нижче 5, і/або

а2) щонайменше одного вінілового ефіру, переважно вибраного з вінілових ефірів, похідних від епоксидованих фенолформальдегідних смол;

b) 40-200, переважно 50-180, більш переважно 60-160 вагових частин щонайменше одного реакційноздатного розчинника, вибраного з мономерів з етиленовою ненасиченістю, здатних до співполімеризування з вказаною смолою, переважно вибраних з (мет)акрилових і/або вінілових, і/або алілових мономерів, причому більш переважно вказаний компонент b) складається з або містить компонент b1), що складається з або містить щонайменше один ароматичний вініловий або аліловий мономер і, необов'язково, компонент b) складається з або містить компонент b2), що складається з або містить щонайменше один мультифункціональний (мет)акриловий мономер з функціональністю від 2 до 4;

c) 20-110, переважно 25-100 вагових частин щонайменше однієї добавки, що розширюється при термічному розкладанні, вибраної з: меламіну і його похідних, гуанідину, гліцину, сечовини, триізоціануратів, азодикарбонаміду, переважно, з меламіну і його похідних і більш переважно з меламіну;

d) 0-250, переважно, 0-175 вагових частин тригідрату алюмінію;

e) 10-80, переважно, 10-70 вагових частин щонайменше однієї добавки-попередника карбонізації, що по-іншому називається "char source''-добавкою, вибраною з: мультифункціональних поліолів, переважно з функціональністю щонайменше 4 і, переважно, вибраних з: цукрів, крохмалю, картопляного крохмалю, пентаеритриту (PET) і/або похідних PET, і/або еритриту, і/або сорбіту, більш переважно вказаний компонент е) вибраний з пентаеритриту і/або похідних PET, і, ще більш переважно, з пентаеритриту;

f) 50-200, переважно, 70-175 частин сполуки, вибраної з: щонайменше одного похідного фосфору і/або щонайменше одного похідного борної кислоти, переважно, борату амонію, причому вказана сполука f), переважно, вибрана з фосфонатів і/або фосфатів, і/або відповідних кислот і/або солей, або червоного фосфору, ще більш переважно вибрана з фосфатів сечовини або амонію, більш переважно з поліфосфатів амонію і ще більш переважно з поліфосфатів амонію з числом n ланок щонайменше 1000;

g) необов'язково, щонайменше один оксид металу, як ТіО2, переважно, у вигляді концентрованої пасти, зокрема, із вмістом металевого оксиду до 25, переважно до 6 вагових частин (металевого оксиду) і більш переважно від 2 до 25 і ще більш переважно від 2 до 6 вагових частин;

h) необов'язково, інші добавки і наповнювачі;

і) необов'язково, підсилювачі на основі натуральних і синтетичних волокон і відповідних тканин, переважно, підсилювачі, вибрані з: волокон, філаментів, мат і тканин зі скла або вуглецевих або поліамідних волокон, в останньому випадку переважний ароматичний поліамід;

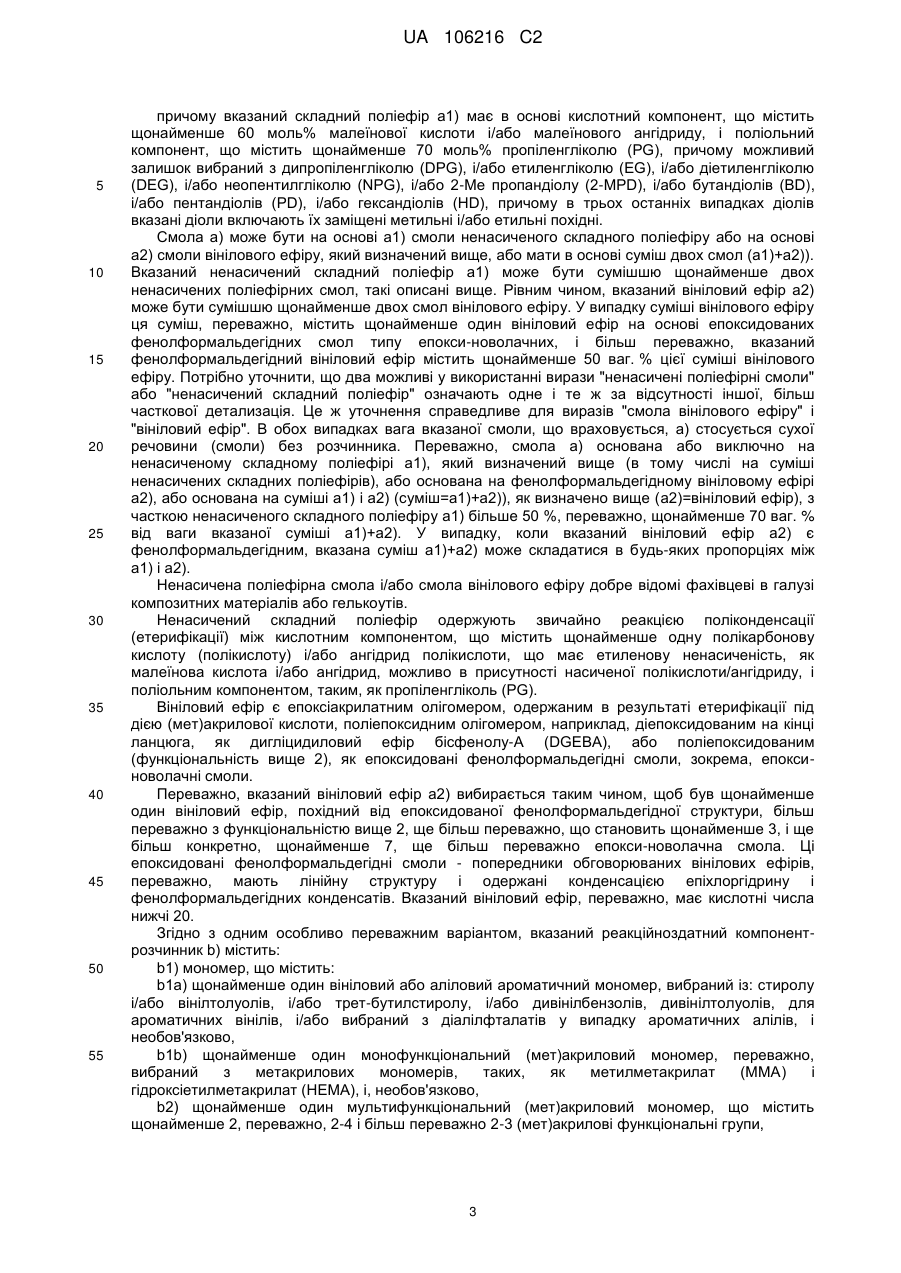

і тим, що вказаний складний поліефір а1) має в основі кислотний компонент, що містить щонайменше 60 мол. % малеїнової кислоти і/або малеїнового ангідриду, і поліольний компонент, що містить щонайменше 70 мол. % пропіленгліколю, причому можливий залишок вибраний з дипропіленгліколю і/або етиленгліколю, і/або діетиленгліколю, і/або неопентилгліколю, і/або 2-Ме пропандіолу, і/або бутандіолів (BD), і/або пентандіолів (PD), і/або гександіолів (HD).

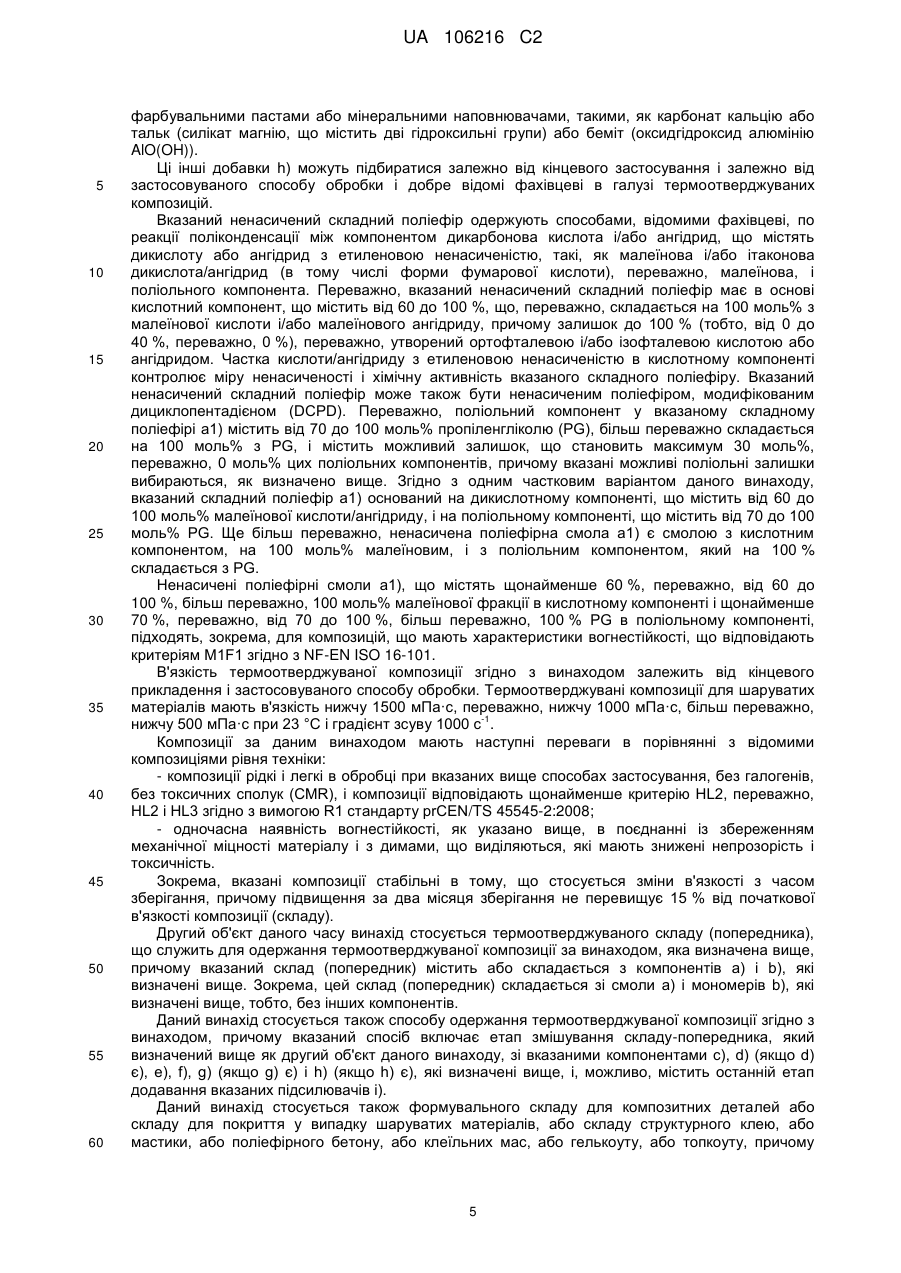

2. Термоотверджувана композиція за п. 1, яка відрізняється тим, що її в'язкість нижча 1500 мПа•с і, переважно, нижча 1000 мПа•с і більш переважно нижча 500 мПа•с, причому в'язкість виміряна при 23 °С і при градієнті зсуву 1000 с-1.

3. Термоотверджувана композиція за п. 1 або 2, яка відрізняється тим, що вказаний реакційноздатний розчинник b) містить:

b1) мономер, що містить:

b1a) щонайменше один ароматичний вініловий або аліловий мономер, вибраний із: стиролу і/або вінілтолуолів, і/або трет-бутилстиролу, і/або дивінілбензолів, дивінілтолуолів і/або діалілфталатів і, можливо,

b1b) щонайменше монофункціональний (мет)акриловий мономер, переважно вибраний з метакрилових мономерів,

і, необов'язково,

b2) щонайменше один мультифункціональний (мет)акриловий мономер, що містить щонайменше 2, переважно, від 2 до 4, більш переважно від 2 до 3 (мет)акрилових функціональних груп.

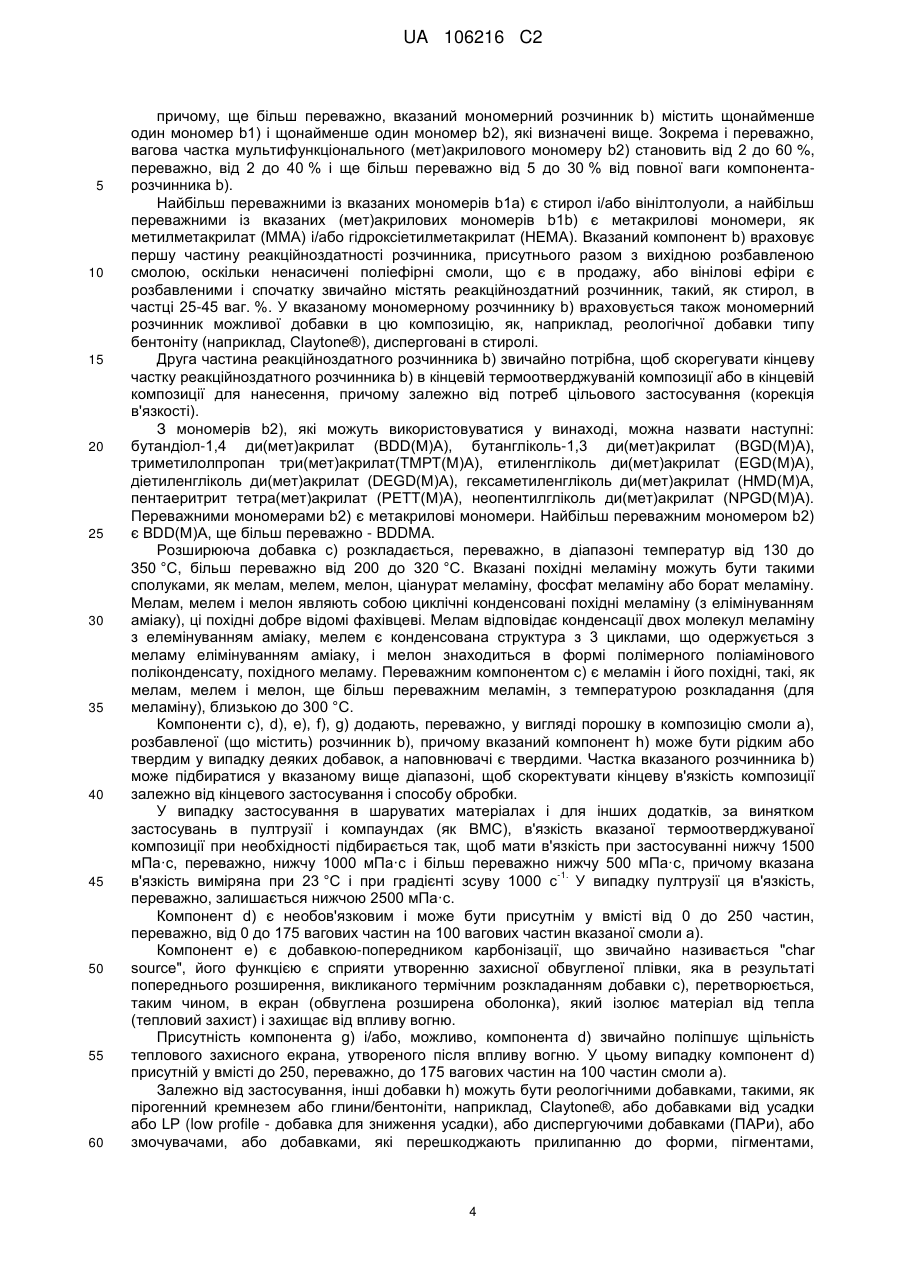

4. Термоотверджувана композиція за п. 3, яка відрізняється тим, що вагова частка b2) становить від 2 до 60 %, переважно, від 2 до 40 %, більш переважно від 5 до 30 % від повної ваги компонента b).

5. Термоотверджувана композиція за п. 3 або 4, яка відрізняється тим, що вказаний мультифункціональний (мет)акриловий мономер b2) вибраний з: бутандіолди(мет)акрилату (BDD(M)A), бутангліколь(1,3)ди(мет)акрилату (BGD(M)A), триметилолпропантри(мет)акрилату (ТМРТ(М)А), етиленглікольди(мет)акрилату (EGD(M)A), діетиленглікольди(мет)акрилату (DEGD(M)A), гексаметиленглікольди(мет)акрилату (HMD(M)A), пентаеритриттетра(мет)акрилату (РЕТТ(М)А), неопентилглікольди(мет)акрилату (NPGD(M)A).

6. Термоотверджувана композиція за одним з пп. 3-5, яка відрізняється тим, що вказаний мультифункціональний (мет)акриловий мономер b2) є бутандіол-1,4-ди(мет)акрилатом (BDD(M)A).

7. Термоотверджувана композиція за одним з пп. 2-6, яка відрізняється тим, що вказаний мультифункціональний (мет)акриловий мономер b2) є метакриловим.

8. Термоотверджувана композиція за одним з пп. 1-7, яка відрізняється тим, що вказаний ненасичений складний поліефір а1) має в основі кислотний компонент, що містить від 60 до 100 %, переважно, на 100 мол. % складається з малеїнової кислоти і/або малеїнового ангідриду, причому залишок до 100 %, переважно, є орто- і/або ізофталевою кислотою або ангідридом.

9. Термоотверджувана композиція за одним з пп. 1-8, яка відрізняється тим, що поліольний компонент вказаного складного поліефіру містить від 70 до 100 мол. % пропіленгліколю (PG), переважно, на 100 % складається з PG.

10. Термоотверджувана композиція за одним з пп. 1-9, яка відрізняється тим, що вказаний складний поліефір а1) має в основі кислотний компонент, що складається на 100 мол. % з малеїнової кислоти і/або малеїнового ангідриду, і поліольний компонент, що складається на 100 мол. % з PG.

11. Термоотверджувана композиція за одним з пп. 1-10, яка відрізняється тим, що вказана смола а) вибрана із вказаних складних поліефірів а1).

12. Термоотверджувана композиція за одним з пп. 1-10, яка відрізняється тим, що вказана смола а) вибрана із вказаних вінілових ефірів а2), похідних від епоксидованих фенолформальдегідних смол, і, переважно, вибрана з вінілових ефірів, похідних епокси-новолачних смол.

13. Термоотверджувана композиція за одним з пп. 1-10, яка відрізняється тим, що вказана смола а) вибрана із комбінацій щонайменше одного складного поліефіру а1) з щонайменше одним вініловим ефіром а2), переважно, з вініловим ефіром, похідним від епоксидованої фенолформальдегідної смоли, більш переважно з епокси-новолачної смоли.

14. Термоотверджувана композиція за одним з пп. 1-13, яка відрізняється тим, що вона містить компонент d), який визначений в п. 1, у ваговій частці до 250, переважно, до 175 частин на 100 частин вказаної смоли а).

15. Термоотверджуваний склад для одержання термоотверджуваної композиції, яка визначена в одному з пп. 1-14, який відрізняється тим, що він складається з або містить компоненти а) і b), які визначені в одному з пп. 1-14.

16. Спосіб одержання термоотверджуваної композиції за одним з пп. 1-14, який відрізняється тим, що він включає етап змішування складу за п. 15 з вказаними компонентами с)-і), які визначені в п. 1.

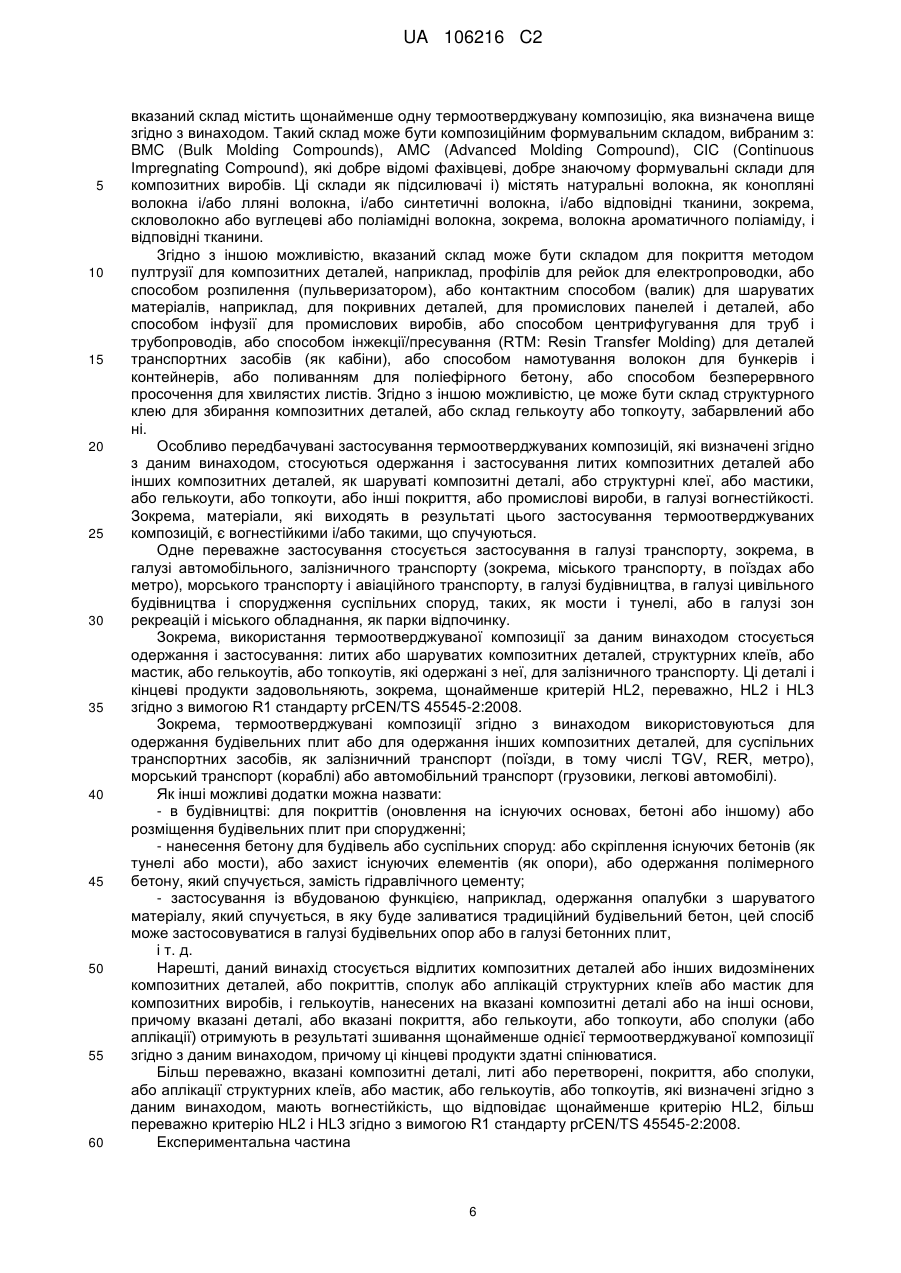

17. Формувальний склад для композитних деталей або покривний склад для шаруватих матеріалів, або склад для структурного клею або мастики, або поліефірного бетону, або гелькоуту, або топкоуту, який відрізняється тим, що він містить щонайменше одну термоотверджувану композицію за одним з пп. 1-14.

18. Склад за п. 17, який відрізняється тим, що він являє собою формувальний склад для композитних деталей, вибраний з: ВМС (BulkMoldingCompounds), АМС (AdvancedMoldingCompounds), СІС (ContinuousImpregnetingCompound).

19. Склад за п. 17, який відрізняється тим, що він являє собою склад для покриття шаруватих матеріалів і композитних деталей способом пултрузії або поливанням, або напилюванням, або контактним способом, або інфузією, або центрифугуванням, або інжекцією/пресуванням (RTM), або способом з намотуванням філаментів, або безперервним просоченням.

20. Склад за п. 17, який відрізняється тим, що він являє собою склад структурного клею для збирання композитних деталей.

21. Склад за п. 17, який відрізняється тим, що він являє собою склад для гелькоуту або топкоуту, забарвлений або ні.

22. Застосування термоотверджуваної композиції за одним з пп. 1-14, яке відрізняється тим, що воно стосується виготовлення і/або застосування відлитих композитних деталей або інших шаруватих композитних деталей або структурних клеїв, або мастик, або гелькоутів, або топкоутів в галузі вогнестійкості.

23. Застосування за п. 22, яке відрізняється тим, що воно стосується додатків в галузі транспорту, переважно, автомобільного, залізничного, морського і авіаційного транспорту, в галузі будівництва, в галузі цивільного будівництва і будівництва громадських споруд, таких як мости і тунелі, або в галузі зон рекреації і міського обладнання.

24. Застосування за п. 22 або 23, яке відрізняється тим, що вказані виготовлення і застосування стосуються залізничного транспорту.

25. Відлиті або шаруваті композитні деталі, покриття, аплікації структурних клеїв або мастик, або гелькоутів, або топкоутів, які відрізняються тим, що вказані деталі або вказані покриття, або аплікації клеїв, або мастик, або гелькоутів, або топкоутів є результатом зшивання щонайменше однієї термоотверджуваної композиції за одним з пп. 1-14.

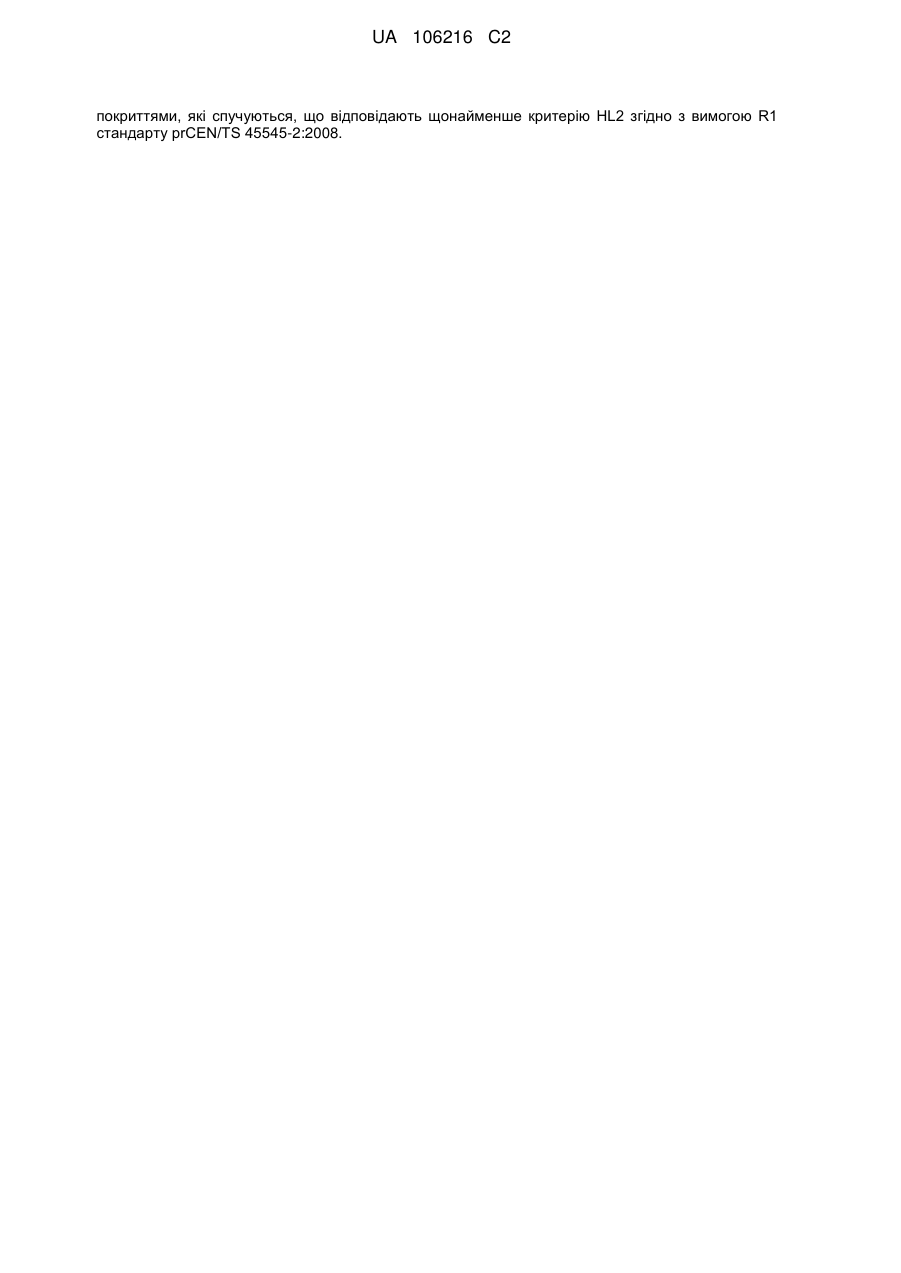

26. Відлиті або шаруваті композитні деталі, покриття або аплікації за п. 25, які відрізняються тим, що вони мають спучувані вогнетривкі характеристики, що відповідають щонайменше критерію HL2, більш переважно критеріям HL2 і HL3 згідно з вимогою R1 стандарту prCEN/TS 45545-2:2008.

27. Відлиті або шаруваті композитні деталі, покриття або аплікації структурних клеїв або мастик, або гелькоутів, або топкоутів, які відрізняються тим, що вказані деталі або вказані покриття, або вказані аплікації клеїв або мастик, або гелькоутів, або топкоутів є результатом зшивання щонайменше однієї термоотверджуваної композиції за одним з пп. 8-10.

28. Відлиті або шаруваті композитні деталі, покриття або аплікації за п. 27, які відрізняються тим, що вони мають спучувані вогнетривкі характеристики, що відповідають критеріям M1F1 згідно з нормою NF 16-101, і, переважно, крім цього критерію, що відповідають ще щонайменше критерію HL2 згідно з вимогою R1 стандарту prCEN/TS 45545-2:2008.

29. Гелькоути або топкоути, які є результатом зшивання щонайменше однієї термоотверджуваної композиції за будь-яким з пп. 1-14 і мають спучувані вогнетривкі характеристики, які відповідають щонайменше критерію HL2, більш переважно критерію HL3 згідно з вимогою R1 стандарту prCEN/TS 45545-2:2008.
